1 Kombajny AVERO

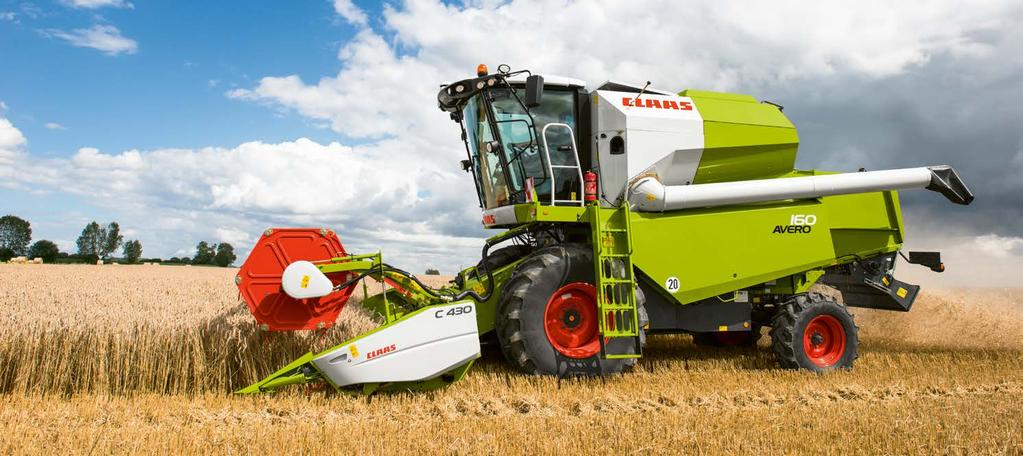

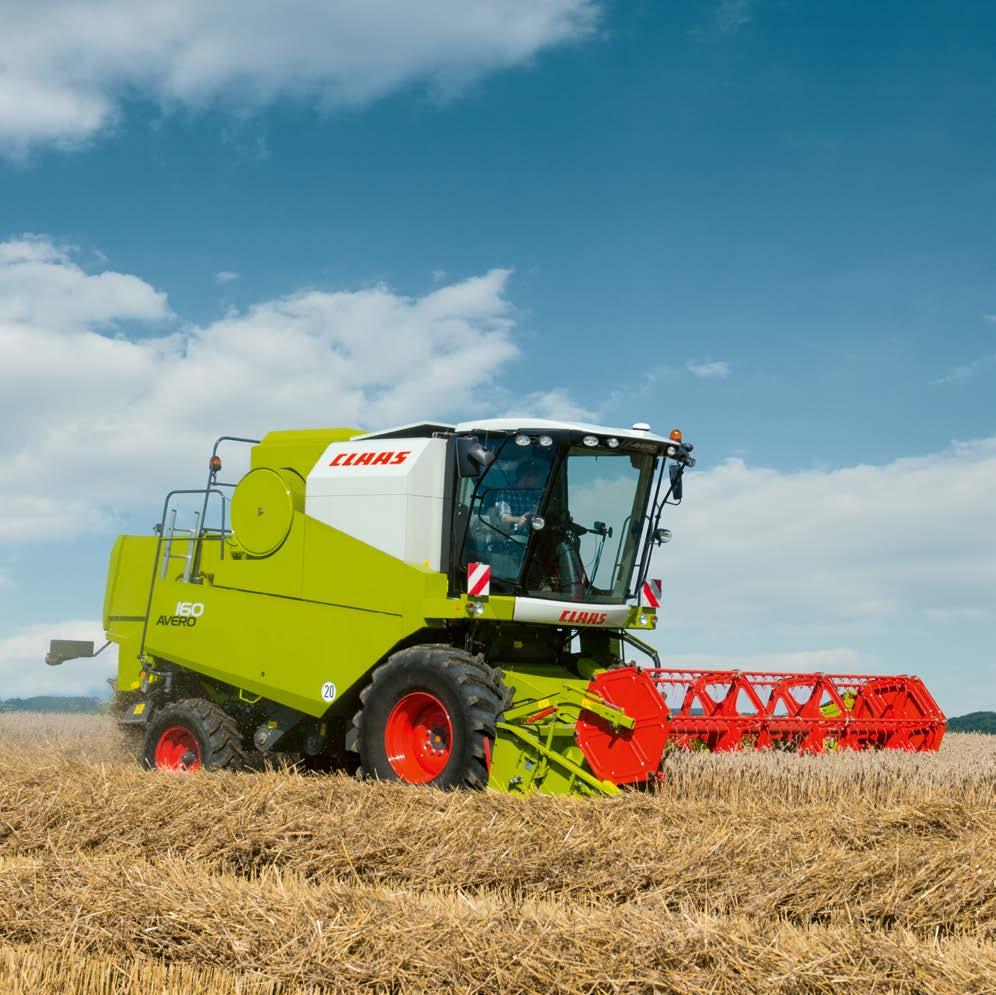

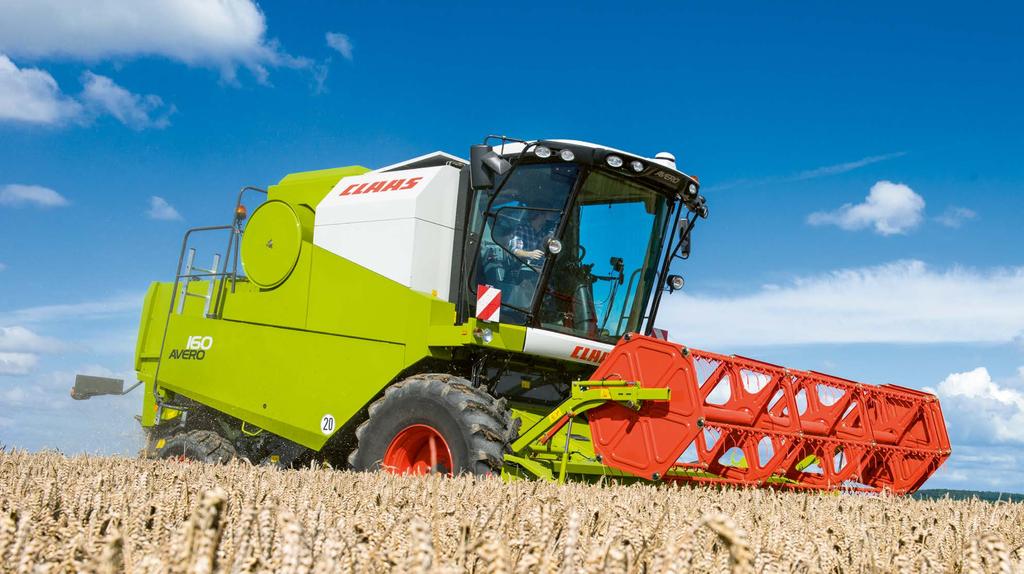

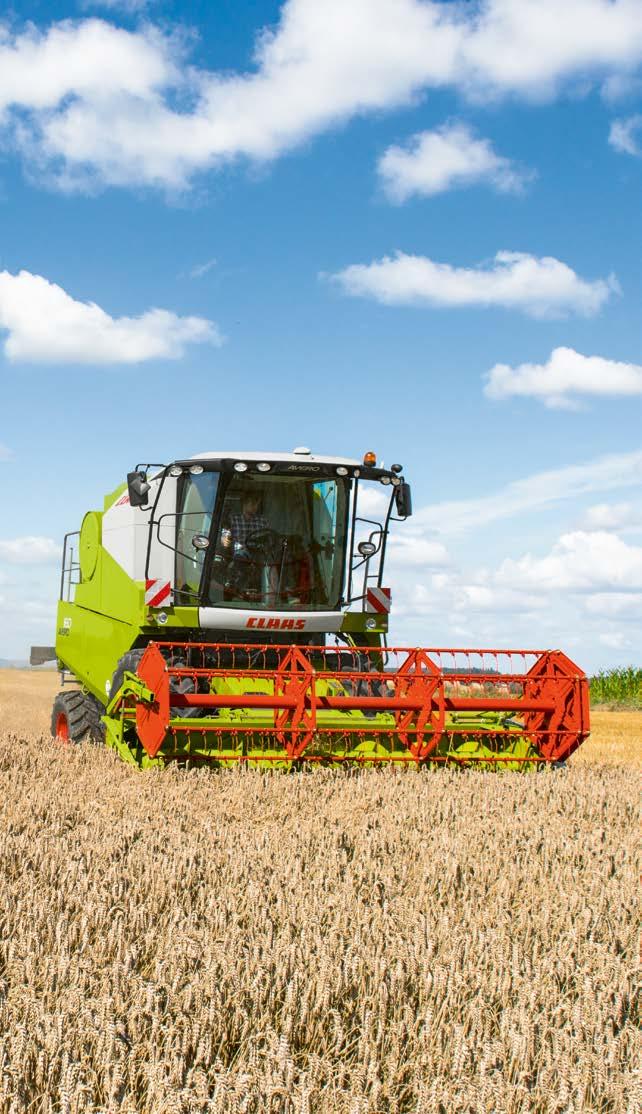

2 AVERO 240/160. Spis treści Klasa kompaktowa z CLAAS. Moment jest właściwy. Wszystko przemawia za doskonałymi żniwami. AVERO od CLAAS to idealna maszyna dla małych i średnich gospodarstw, stawiających na własną mechanizację. Kompaktowy, wydajny, niezawodny i przekonujący wszystkimi zaletami, które są normą w maszynach CLAAS: komfortowa obsługa, ekonomiczna praca i bezproblemowa konserwacja. Należy tylko do Ciebie. Zacząć, zamiast się nudzić. Inwestycja we własną technikę to inwestycja we własną niezależność. Pierwszy w swojej klasie z APS. AVERO 240. System omłotu i oddzielania APS wykonuje już doskonałą pracę w kombajnach LEXION i TUCANO. Teraz ta sprawdzona technologia CLAAS dostępna jest także w klasie kompaktowej. APS oznacza dla żniw: Wyraźnie szybszy przepływ materiału Wyraźnie wyższy stopień oddzielania Klepisko MULTICROP do wszystkich roślin Powiększenie przepustowości do 20% przy takim samym zużyciu paliwa Sprawdzona technologia omłotu. AVERO 160. AVERO 160 pracuje z konwencjonalną młocarnią CLAAS, niezliczoną ilość razy sprawdzoną w praktyce. Komfortowa kabina 4 Komfortowa kabina, oświetlenie 6 Wielofunkcyjny uchwyt, CIS 8 Przyrządy robocze 10 Przyłącza przyrządu roboczego 12 Automatyka przyrządu żniwnego 14 VARIO 16 CERIO 20 Standardowe przyrządy żniwne 24 CORIO 28 Składany przyrząd żniwny 34 SUNSPEED 36 System omłotu 40 System omłotu APS 42 Młocarnia CLAAS 44 Oddzielanie resztek ziarna, technologia wytrząsaczy 46 Czyszczenie, zbiornik ziarna 48 Zarządzanie słomą, PROFI CAM 50 Zbiór ryżu 52 CLAAS POWER SYSTEMS 54 Silnik, napęd 56 Chłodzenie, konserwacja 58 CLAAS Service & Parts 60 Wyposażenie 62 Argumenty 66 Dane techniczne 67 avero.claas.com 2 3

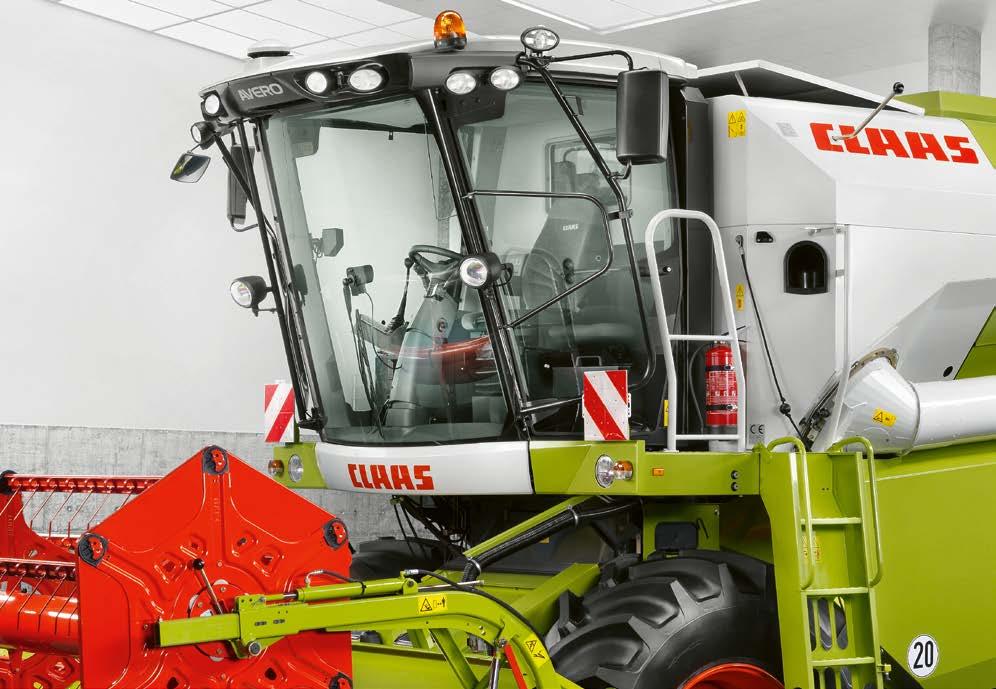

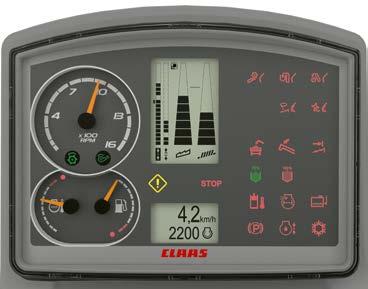

3 Kompakt daje zadowolenie. Komfortowa kabina W komfortowym miejscu pracy nie brakuje niczego. Obszerna kabina Przemyślana koncepcja oświetlenia Prosty w obsłudze, wielofunkcyjny uchwyt CLAAS INFORMATION SYSTEM (CIS) 4 5

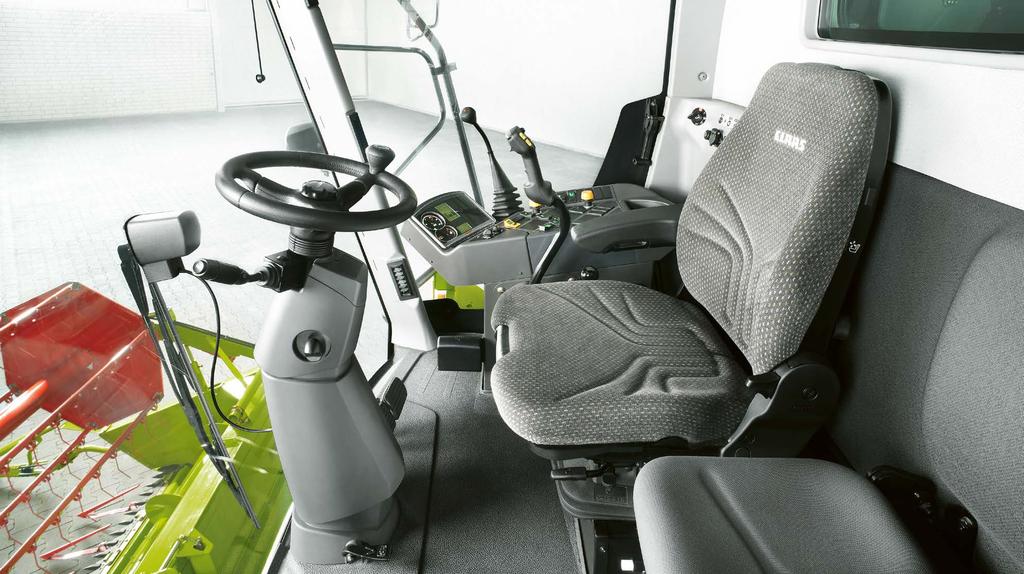

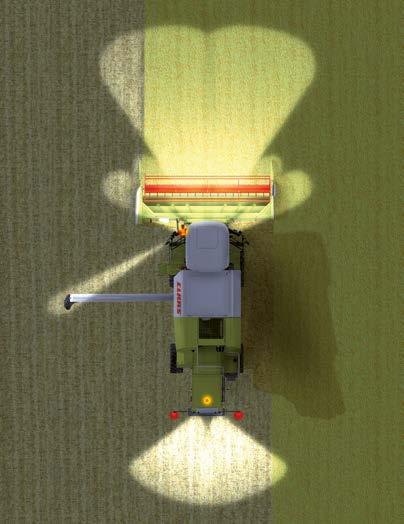

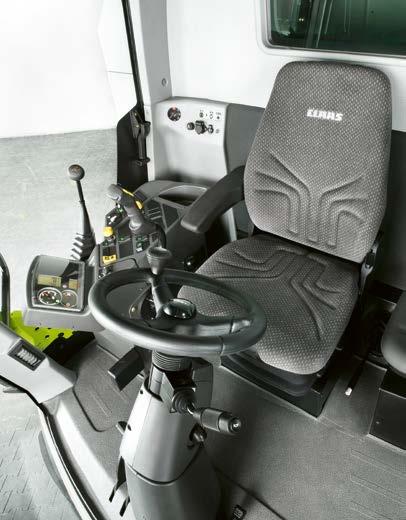

4 Wszystko, co dobrego operatora czyni lepszym. Komfortowa kabina Oświetlenie Obszerna, wyciszona kabina: Mocne oświetlenie. Obszerna kabina. To był dzień ciężkiej pracy, ale wcale tego nie czuć. Jeśli z takim zdaniem na ustach operator odstawia AVERO do garażu, to znaczy, że inżynierowie osiągnęli swój cel. Stworzyli oni komfortową i ergonomiczną kabinę, w której operator może się całkowicie skoncentrować na swojej pracy. Przyjemny wygląd, dużo miejsca, dobra widoczność na wszystkie strony, łatwe obsłudze instrumenty sprawiają, że dzień pracy w AVERO jest tak bezstresowy jak to tylko możliwe. Przejrzysty pulpit obsługowy z optymalnym rozkładem wszystkich elementów Trzystopniowa regulacja kolumny kierownicy Wygodny fotel instruktora Automatyka klimatyzacji A/C MATIC Centrala elektryczna w kabinie operatora Okno przeglądowe z oświetleniem do kontroli zgonin Przestawianie klepiska z kabiny Do tego komfort obsługi znany z LEXION i TUCANO. Przyrząd żniwny, młocarnia oraz rozładunek zbiornika ziarna są zatem uaktywniane przełączeniami elektrohydraulicznymi. O zmroku i w ciemnościach koncepcja oświetlenia AVERO zapewnia najlepszą widoczność. Maks. osiem reflektorów roboczych gwarantuje optymalne rozświetlenie bezpośredniego obszaru pracy. Obok wymaganego przez prawo oświetlenia drogowego, AVERO można wyposażyć w oświetlenie dodatkowe na potrzeby składanych przyrządów roboczych. Dodatkowo, następujące strefy działania wyposażono w reflektory, tak aby w dzień i w nocy zagwarantować optymalną widoczność: Kontrola zgonin Zbiornik ziarna Rura rozładowcza Skrzynia sitowa Kolumna kierownicy jest przestawiana 3-stopniowo. Przestawiane elektrycznie lusterka, roleta przednia i boczne optymalizujące widoczność 6 7

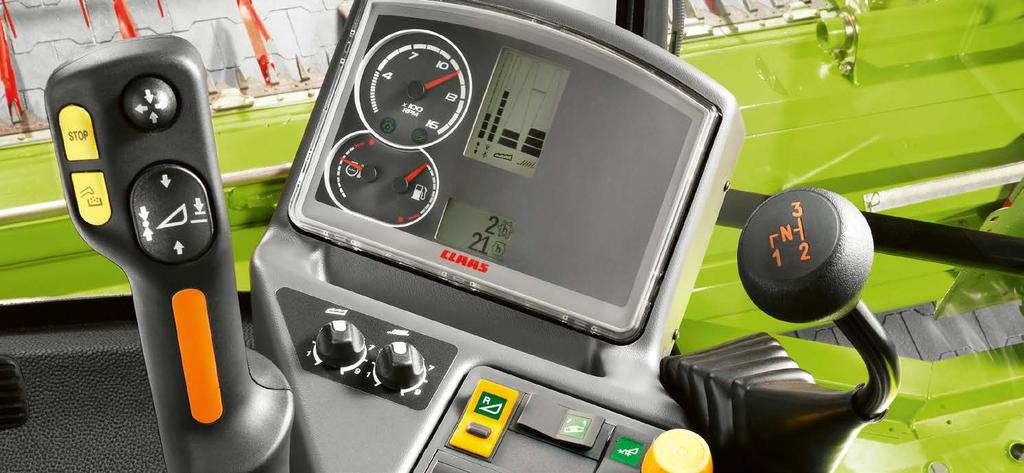

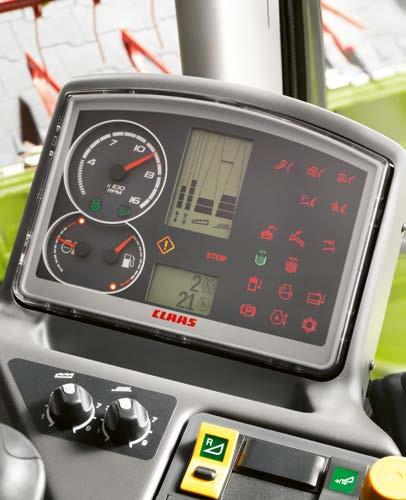

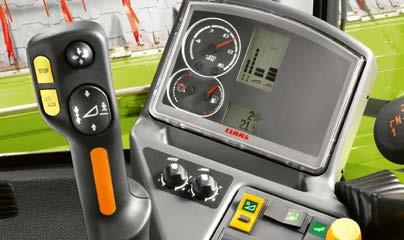

5 Inteligentny pomocnik w czasie żniw. Wielofunkcyjny uchwyt CIS Wielofunkcyjny uchwyt. Czynnikiem decydującym o produktywności w czasie żniw jest to, jak dobrze operator opanował maszynę. AVERO, ze swoim ergonomicznie ukształtowanym, wielofunkcyjnym uchwytem zapewnia komfort jazdy oraz obsługi. Za jego pomocą reguluje się prędkość jazdy i steruje wieloma dalszymi funkcjami: Kierunkowskazy Ustawianie przyrządu żniwnego i nagarniacza STOP przyrządu żniwnego WŁ./WYŁ. rozładunku zbiornika Obracanie rury rozładowczej Przejrzysty terminal informacyjny. Kompaktowy terminal CIS jest ergonomicznie zintegrowany w konsoli i pozwala operatorowi na szybki przegląd licznych, ważnych informacji z maszyny. W ten sposób można podczas pracy stale optymalizować współdziałanie między operatorem a maszyną. 1 Liczba obrotów dmuchawy i bębna młócącego 2 Wskaźnik poziomu paliwa 3 Wskaźnik temperatury 4 Informacje o przyrządzie roboczym 5 Kontrola przepustowości (strat) 6 Okno meldunkowe 7 Pole informacyjne 8 9

6 Kompakt daje uniwersalność. Przyrządy robocze Zbiera plony wtedy, gdy przychodzą. Zboże, rzepak, ryż, kukurydza, soja, koniczyna, groch, słonecznik

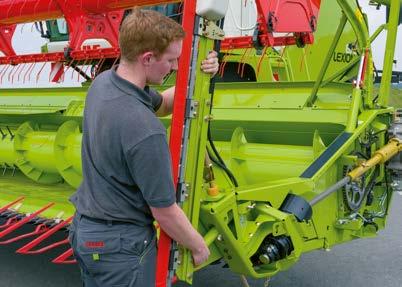

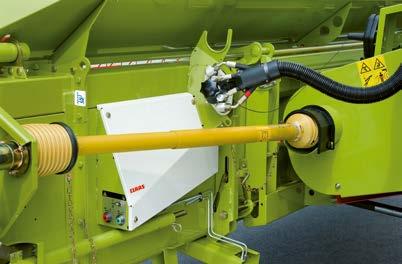

7 Gotów do dużych narzędzi. Przyłącza przyrządu roboczego Ujednolicone przyrządy robocze. Centralne wielozłącze. Kompaktowy AVERO został zbudowany tak, aby mógł sprostać zróżnicowanym wymaganiom na wysokim poziomie. Z jednej strony oferuje wielką przepustowość i trwałą niezawodność, z drugiej zaś dużą zmienność przy minimalnych czasach przezbrajania. AVERO dysponuje takim samym przyłączem przyrządu żniwnego, jak LEXION i TUCANO. Czołowa klasa stanowi wzór również podczas dalszego rozwijania parametrów wydajności i elementów wyposażenia. Praktyczne, centralne ryglowanie. Za pomocą tylko jednej dźwigni z lewej strony przyrządu roboczego można jednocześnie uruchomić wszystkie punkty ryglowania. Bezpieczne, szybkie ryglowanie Proste dołączanie i odłączanie przyrządu roboczego Do przyłączenia wszystkich funkcji elektrycznych i hydraulicznych przyrządu roboczego służy w AVERO tylko jedno złącze. Oszczędność czasu w wyniku mniejszej ilości czynności przy dołączaniu i odłączaniu Dzięki budowie złącza brak ryzyka związanego z pomyłką Łatwe dołączanie nawet pod ciśnieniem Ochrona środowiska, bez wycieków oleju Dodatkowa kosa i podnośniki kłosów. Wszystkie przyrządy żniwne CLAAS są fabrycznie wyposażone w zapasową kosę. Nożyki wykonane z utwardzanego materiału wyróżnia odporność na ścieranie. Zastosowanie podnośników kłosów pozwala bez strat zbierać wyległe zboże, a równocześnie zapobiega podbieraniu kamieni. Podnośniki kłosów można komfortowo przewozić na tylnej ścianie przyrządu żniwnego. Hydrostatyczny napęd nagarniacza. Przestawialna pompa na maszynie podstawowej podaje na nagarniacz maksymalny moment obrotowy 1000 Nm. Wysoki moment obrotowy skutecznie obracający nagarniacz na całej długości Lepsza skuteczność w porównaniu z pompami zębatymi Zamknięty obwód hydrauliki daje optymalny ruch obrotowy nagarniacza Szybkie dopasowanie prędkości nagarniacza Hydrauliczna rewersja. Bezproblemowe usuwanie zatorów. System hydrauliczny umożliwia łagodną rewersję z wysokim momentem obrotowym. Rewersja jest wygodnie uruchamiana przyciskiem w kabinie. Automatycznie zmienia się również kierunek obrotów hydraulicznego napędu nagarniacza, co dodatkowo wspomaga rewersję. Regulowane listwy zgarniające. Ustawienie odległości listew czyszczących do ślimaka wciągającego w przyrządach C370, C 430 i C 490 odbywa się w łatwy i wygodny sposób. Stabilny wózek transportowy. Wszystko dla oszczędności czasu: wózek transportowy kompaktowo, wygodnie i bezpiecznie mieści przyrząd żniwny blokowany dwoma sworzniami. Zwłaszcza w przypadku przyrządu do rzepaku zdefiniowane, precyzyjnie dopasowane półki schowka na akcesoria do rzepaku i gumowana podłoga stanowią antypoślizgowe, ekonomiczne i zabezpieczone przed kradzieżą miejsce przechowywania

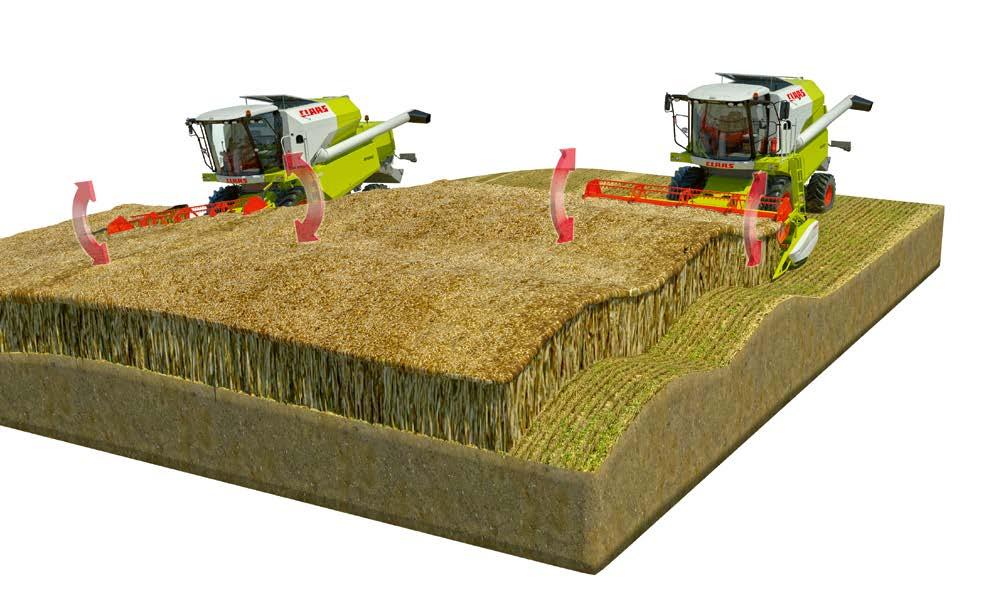

8 Automatycznie najlepsza jakość cięcia. Automatyka przyrządu żniwnego CLAAS CONTOUR. Pracować ekonomicznie. CLAAS CONTOUR automatycznie dopasowuje przyrząd żniwny do podłoża wzdłuż kierunku jazdy. Operator wybiera siłę nacisku, a CONTOUR dba o to, aby była ona stale utrzymywana. Wybór wysokości cięcia przy każdym opuszczeniu przyrządu żniwnego znajduje zawsze tę samą, wybraną wysokość cięcia. CLAAS AUTO CONTOUR. AUTO CONTOUR idzie o krok dalej pozwalając na dopasowanie do podłoża także poprzecznie do kierunku jazdy. Pałąki pod przyrządem żniwnym dbają o wczesne rozpoznanie nierówności i powodują reakcje odpowiednich siłowników przyrządu żniwnego na kanale wciągającym. Czujniki elektroniczne odczytują ciśnienie w systemie i błyskawicznie reagują Sterowane zaworami akumulatory ciśnieniowe gwarantują optymalną amortyzację przyrządów żniwnych o różnej masie Automatyczne porównanie wartości rzeczywistych i żądanych w AUTO CONTOUR zawsze optymalnie dopasuje przyrząd żniwny do kształtu podłoża, co znacznie ułatwia pracę zwłaszcza z przyrządami o dużej szerokości, nocą, w wylegach, na zboczach i na glebach kamienistych. AUTO CONTOUR pomaga w wyraźnym podniesieniu wydajności i czyni pracę kombajnu jeszcze bardziej ekonomiczną. Automatyczna regulacja nagarniacza. Liczba obrotów nagarniacza i tym samym także jego prędkość obwodowa dopasowuje się automatycznie oraz proporcjonalnie do prędkości jazdy. Operator może wybierać i zapisywać w pamięci różne stosunki prędkości jazdy do prędkości nagarniacza. Bezstopniowa prędkość nagarniacza. Prędkość nagarniacza ustawiana jest bezstopniowo z wyborem wyprzedzenia, pracą równobieżną lub opóźnioną. O absolutnie dokładną liczbę obrotów dba cyfrowy czujnik. Regulowana pompa w AVERO dostarcza nagarniaczowi maksymalny moment obrotowy 1000 Nm. Wynik: wysoka siła przeciągania z dużym momentem obrotowym. Hydrauliczne zabezpieczenie przeciążeniowe chroni przyrząd przed uszkodzeniem. Optymalne dopasowanie do gleby. Aby przyrząd żniwny był zawsze optymalnie prowadzony po podłożu, przyrządy żniwne CLAAS wyposażono w automatykę CLAAS CONTOUR oraz AUTO CONTOUR gwarantującą najlepsze wyniki. Pałąki kopiujące wychwytują pozycję przyrządu żniwnego bezpośrednio za belką kosy. AUTO CONTOUR włącza się przyciskiem regulacji wysokości w wielofunkcyjnym uchwycie

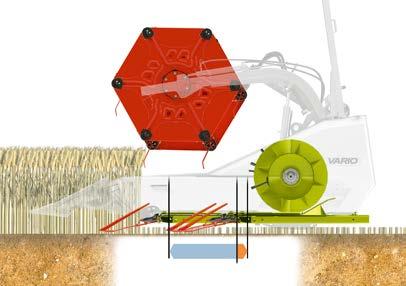

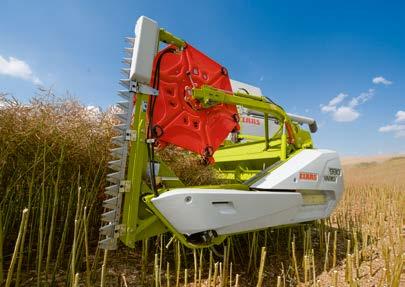

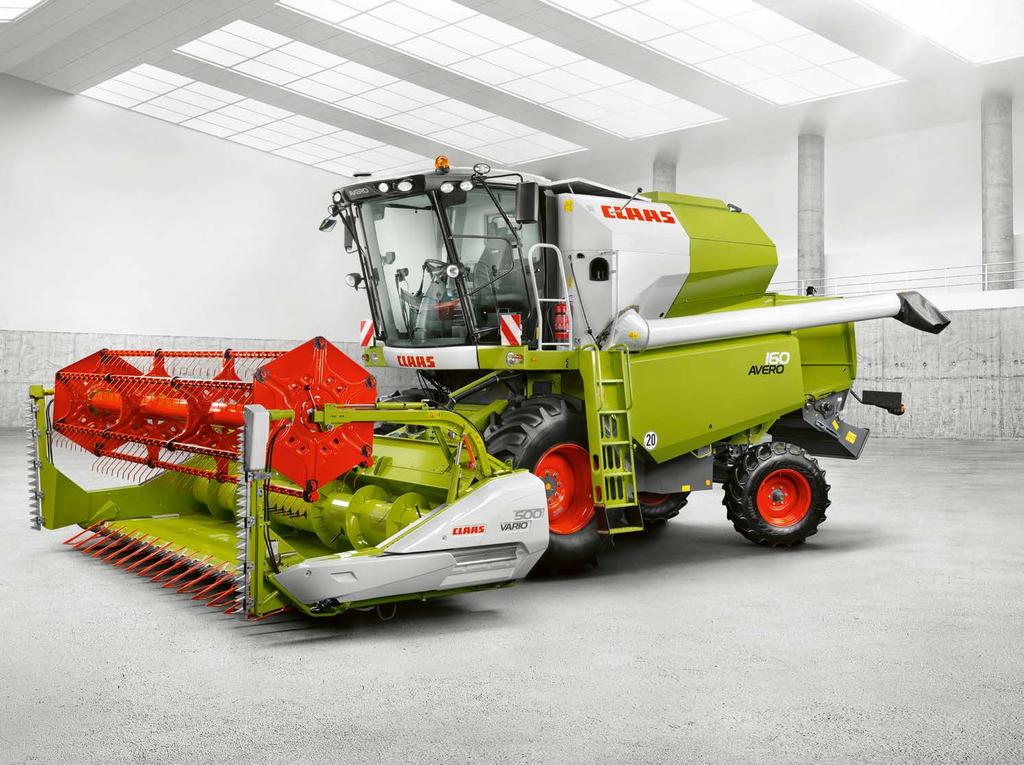

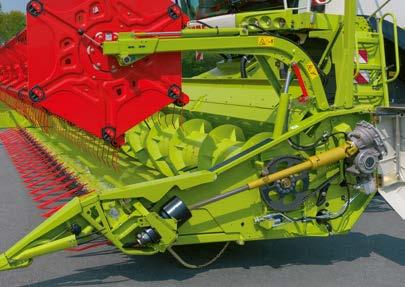

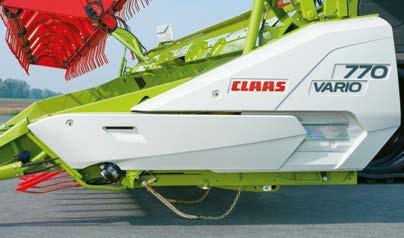

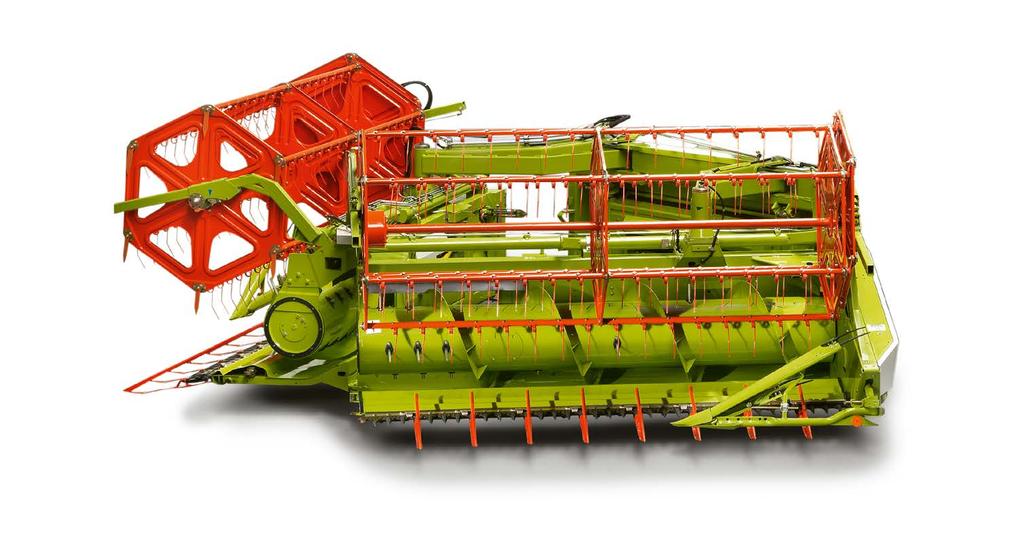

9 Przyrządy żniwne VARIO. VARIO Przyrządy żniwne VARIO. Przyrządy żniwne VARIO oferowane przez CLAAS to synonim najlepszego ustawienia stołu na rynku. W modelach VARIO 560 i VARIO 500 firma CLAAS konsekwentnie rozwinęła tysiąckrotnie sprawdzone rozwiązania. Ważniejsze właściwości w skrócie: Zintegrowane blachy do rzepaku i bezstopniowa droga przesuwu 700 mm dla zbóż i rzepaku Większa średnica ślimaka wciągającego wynosząca 660 mm, która optymalizuje przepływ materiału Zoptymalizowany nagarniacz zabierający mniej źdźbeł Ślimak wciągający MULTIFINGER Oddzielacze łanu i kosa do rzepaku montowane szybkozłączami bez użycia narzędzi Automatyczna pozycja parkowania i transportu Automatyczna pozycja robocza 16 17

10 Przyrządy żniwne VARIO. VARIO Praca. Do nowej generacji przyrządów żniwnych VARIO należy przyrząd do zbioru zbóż i rzepaku. Doskonale nadaje się do wysokiej wydajności powierzchniowej, zarówno przy niskim, jaki i przy wysokim plonowaniu. Dostosowana do potrzeb regulacja przyrządów żniwnych VARIO w przypadku zboża (z krótką i długą słomą) i rzepaku zapewnia optymalny przepływ materiału i wzrost wydajności maszyny nawet o 10%. +60 cm - 10 cm Technika. Standard Stół przyrządu żniwnego ze zintegrowanymi blachami do rzepaku Zmienna pozycja stołu od -100 mm do +600 mm ustawiana wielofunkcyjnym uchwytem Unikalna długość 700 mm drogi płynnego przestawiania stołu przyrządu żniwnego Automatycznie teleskopowany wałek przegubowy do napędu kosy Przelotowa belka kosy i przelotowy nagarniacz Jednostronny mechaniczny napęd przyrządu roboczego Mechaniczny napęd ślimaka wciągającego i kosy poprzez przekładnię i wałek przegubowy Nagarniacz ze zoptymalizowanymi dźwigarami zębów, łożyska zębów odporne na ścieranie oraz nowy kształt ograniczający skłonność do owijania Poprzeczna rura ustawiona pod kątem gwarantującym doskonały widok z kabiny na stół przyrządu żniwnego Bezstopniowe ustawianie wysokości ślimaka wciągającego Możliwa rewersja kanału wciągającego i ślimaka wciągającego Blachy zgarniające ustawiane z zewnątrz LASER PILOT do systemu automatycznego prowadzenia, składany i ustawiany beznarzędziowo Stół wsunięty zboże (-100 mm) Stół wsunięty z kosą do rzepaku (+ 450 mm) Stół wysunięty zboże (+ 600 mm) Stół wysunięty z kosą do rzepaku (+600 mm) Przyrząd do pracy w rzepaku. Plug & Play. Blachy do rzepaku zintegrowane w stole przyrządu żniwnego oraz beznarzędziowy montaż kosy do rzepaku umożliwiają błyskawiczne przestawienie się na zbiór rzepaku. Połączenie kosy do rzepaku z hydrauliką automatycznie aktywuje pompę hydrauliczną do napędu bocznej kosy. Połączenie zapewniają dwa uszczelniane powierzchniowo złącza. Automatyczne włączanie i wyłączanie pompy hydraulicznej Nawet z zamontowanymi kosami do rzepaku stół można wsuwać i wysuwać jeszcze o 150 mm Zamykana skrzynia na wózku transportowym pozwala bezpiecznie przechowywać kosy do rzepaku, zmniejszając masę przyrządu żniwnego Zbiór ryżu. Przyrządy żniwne VARIO można optymalnie dopasować do zbioru ryżu: fabrycznie albo przez proste przezbrojenie na walec wciągający i system cięcia. Solidne przeniesienie napędu. Napęd belki kosy odbywa się przez przekładnię planetarną i pracuje bardzo cicho. Przy przesuwaniu stołu przyrządu żniwnego teleskopowo przesuwa się także wałek przegubowy napędu. Dzięki temu można kontynuować pracę w każdej pozycji. Walec wciągający i napęd kosy są oddzielnie zabezpieczone sprzęgłami przeciążeniowymi. Tym samym przyrząd żniwny VARIO gwarantuje bezpieczne działanie nawet w najtrudniejszych warunkach pracy. Proste dołączanie węży hydraulicznych napędu kosy do rzepaku Beznarzędziowe ryglowanie oddzielaczy łanu i kosy do rzepaku na szybkozłączach Montaż kosy do rzepaku poprzez szybkozłącza 18 19

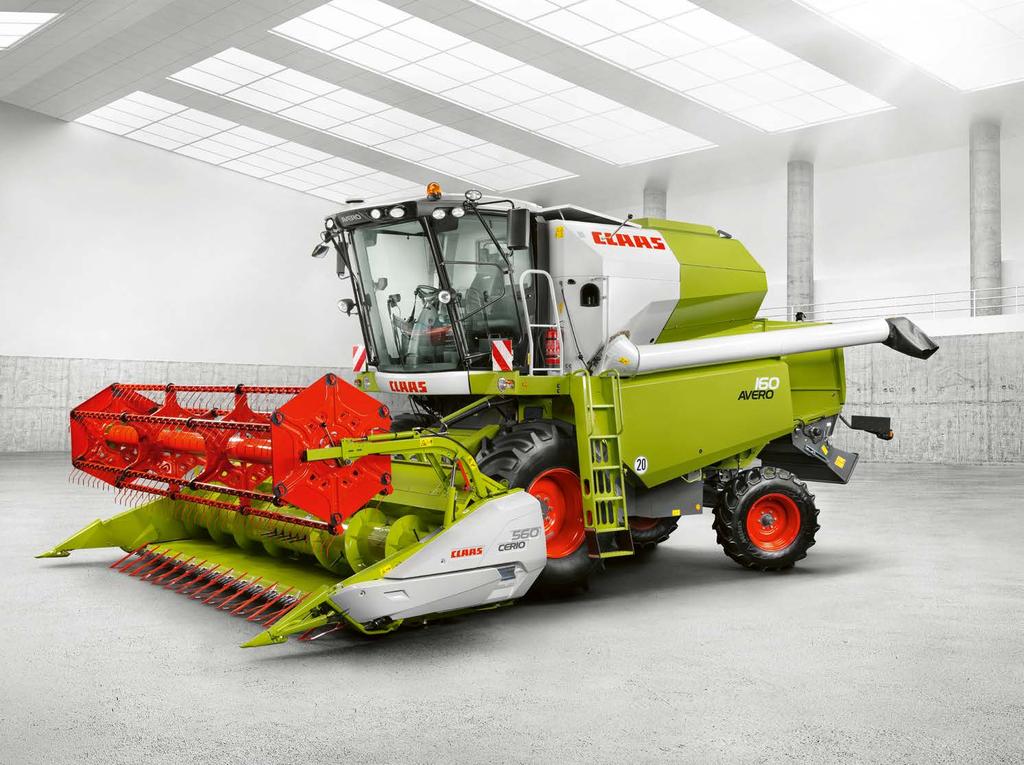

11 Przyrządy żniwne CERIO. CERIO Przyrządy żniwne CERIO. Modele CERIO od 930 do 560 to seria przyrządów żniwnych CLAAS. Bazuje ona na przyrządach żniwnych VARIO od 930 do 500 i stanowi optymalną alternatywę do zbioru zbóż. Ważniejsze właściwości w skrócie: 200 mm łącznego zakresu ręcznej regulacji stołu przyrządu żniwnego Większa średnica ślimaka wciągającego wynosząca 660 mm, która optymalizuje przepływ materiału Zoptymalizowany nagarniacz zabierający mniej źdźbeł Ślimak wciągający MULTIFINGER Beznarzędziowa regulacja wysokości oddzielaczy łanu 20 21

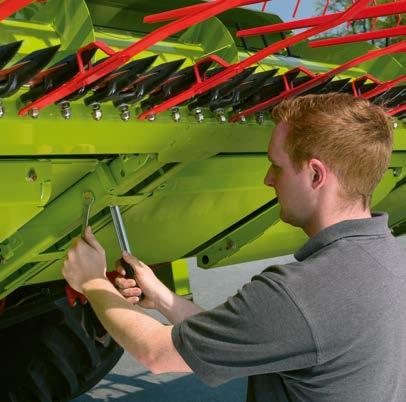

12 Przyrządy żniwne CERIO. CERIO Praca. Seria CERIO bazuje na przyrządach żniwnych VARIO od 930 do 560 i stanowi alternatywę do zbioru zbóż. Zapewnia ona wysoką wydajność powierzchniową zarówno przy niskim, jak i wysokim plonowaniu. Stół przyrządu żniwnego można ręcznie przestawiać w zakresie od -100 mm do +100 mm. Przyrząd umożliwia reagowanie na zmianę warunków łanu lub odmian. Technika. Ręczna zmiana pozycji stołu od -100 mm do +100 mm 200 mm łącznego zakresu przestawiania stołu Automatycznie teleskopowany wałek przegubowy do napędu kosy Przelotowa belka kosy i przelotowy nagarniacz Jednostronny mechaniczny napęd przyrządu roboczego Mechaniczny napęd ślimaka wciągającego i kosy poprzez przekładnię i wałek przegubowy Nagarniacz ze zoptymalizowanymi dźwigarami zębów, łożyska zębów odporne na ścieranie oraz nowy kształt ograniczający skłonność do owijania Poprzeczna rura ustawiona pod kątem gwarantującym doskonały widok z kabiny na stół przyrządu żniwnego Bezstopniowe ustawianie wysokości ślimaka wciągającego Możliwa rewersja kanału wciągającego i ślimaka wciągającego Blachy zgarniające ustawiane z zewnątrz LASER PILOT do systemu automatycznego prowadzenia, składany i ustawiany beznarzędziowo Automatyczna pozycja parkowania i transportu Automatyczna pozycja robocza Stół wsunięty zboże (-100 mm) - 10 cm Standard +10 cm Stół wysunięty zboże (+100 mm) Przestawianie stołu przyrządu żniwnego. Ręczne przestawianie pod stołem przyrządu żniwnego Dziesięć połączeń śrubowych do przestawienia stołu Możliwych jest pięć pozycji stołu: +100 mm, +50 mm, 0 mm, -50 mm, -100 mm Zbiór ryżu. Przyrządy żniwne CERIO można optymalnie dopasować do zbioru ryżu: fabrycznie albo przez proste przezbrojenie na walec wciągający i system cięcia. Dżwigary i łożyska zębów nagarniacza z tworzywa sztucznego ze zoptymalizowanym kształtem do mniejszego zabierania źdźbeł Zapasowa kosa zintegrowana u dołu w przyrządzie żniwnym Zapasowe podnośniki kłosów z tyłu przyrządu żniwnego Beznarzędziowe ryglowanie oddzielaczy łanu na szybkozłączach Szybka i prosta zmiana oddzielaczy łanu Łatwa zmiana wysokości oddzielaczy łanu składanym kluczem 22 23

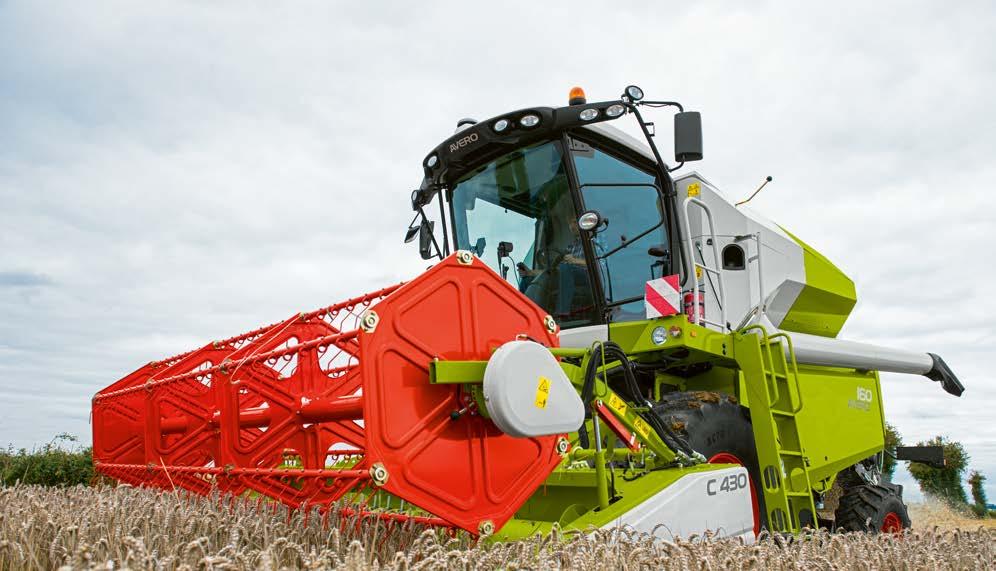

13 Standardowe przyrządy żniwne. Standardowe przyrządy żniwne Standardowe przyrządy żniwne. Standardowe przyrządy żniwne C od 490 do C 370 wyposażono w sprawdzony sztywny stół tnący. Wyróżnia je dobra przejrzystość i nadzwyczajna jakość. Ważniejsze właściwości w skrócie: Średnica 480 mm ślimaka wciągającego na potrzeby bardzo dobrego przepływ materiału Mocny napęd kosy Sprawdzony nieruchomy stół przyrządu żniwnego Ślimak wciągający MULTIFINGER Możliwość montażu stołu do rzepaku dla C 490, C 430 i C 370 Hydrauliczny napęd nagarniacza Dostępny powlekany ślimak wciągający, podwójna kosa lub system cięcia ze specjalnymi podwójnymi bagnetami do zbioru ryżu 24 25

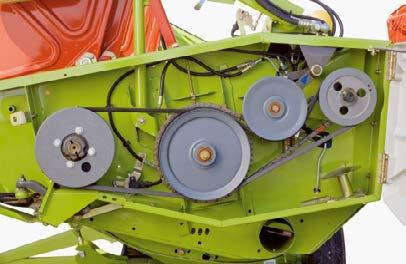

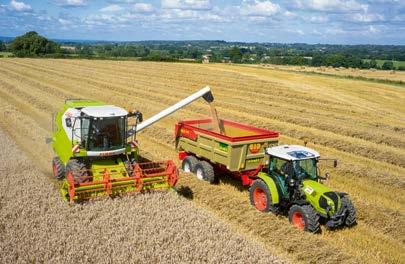

14 Standardowe przyrządy żniwne. Standardowe przyrządy żniwne Praca. Standardowe przyrządy żniwne CLAAS dbają o bardzo dobre wyniki przy pracy w zbożu. Oferują kombajnom AVERO niezawodne rozwiązania. Idealne dla niewielkich pól i mniejszych gospodarstw. Technika. Sprawdzony nieruchomy stół przyrządu żniwnego Mocny napęd kosy z przekładnią w kąpieli olejowej 1120 skoków/min Automatyczne napinanie pasów napędowych Ślimak wciągający MULTIFINGER Ślimak wciągający o średnicy 480 mm Bezstopniowe ustawianie wysokości ślimaka wciągającego Zgarniacze ustawiane od zewnątrz (C 490, C 430, C 370) Równomierny napęd Zapasowa kosa 26 27

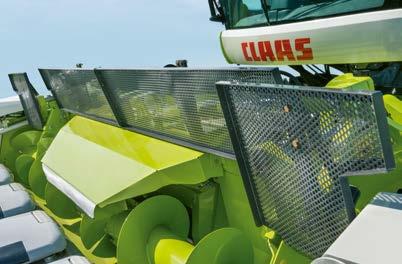

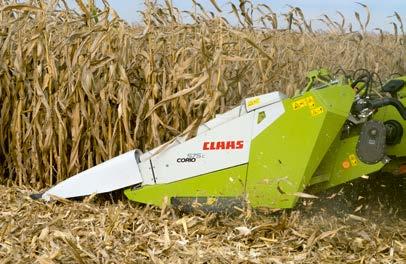

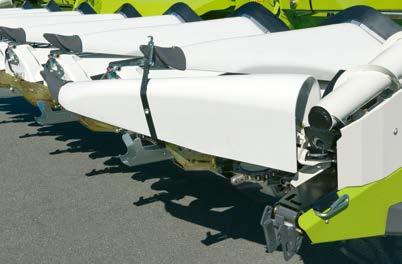

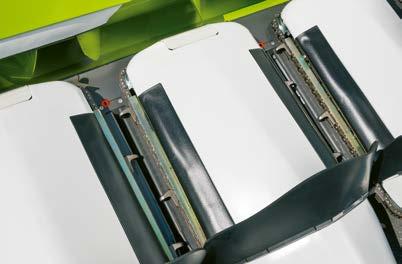

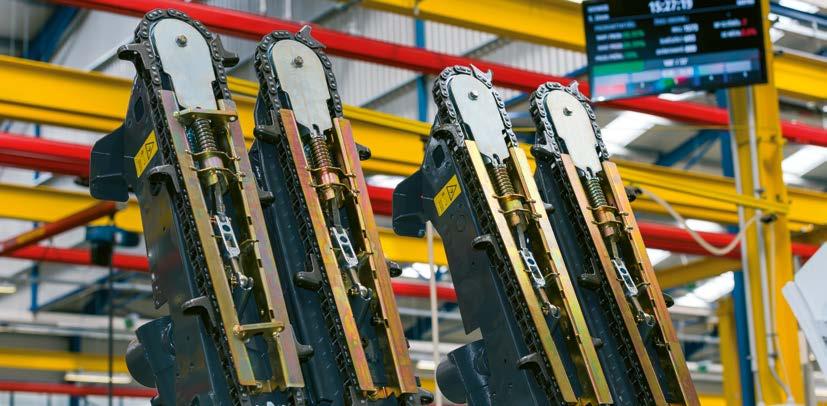

15 NOWOŚĆ CORIO. CORIO CORIO. Nowe zrywacze kukurydzy CORIO są wyposażone zarówno w sprawdzone technologie, jak i unikalne udoskonalenia. Ważniejsze właściwości w skrócie: Kąt roboczy 17 eliminuje straty kolb Prostoliniowe walce zrywające Nowe, solidne przeniesienie napędu Nowy kształt kołpaków umożliwia łagodniejsze niż dotychczas prowadzenie roślin Unikalny system składania kołpaków do pozycji transportowej Łatwa wymiana oraz napinanie łańcucha wciągającego Zintegrowane w kołpakach elementy zużywające się łatwo dostępne Zrywacze do kukurydzy CORIO w wersji 5- i 4- rzędowej Rozstaw rzędów 75 i 70 cm 28 29

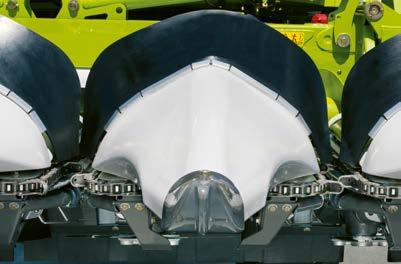

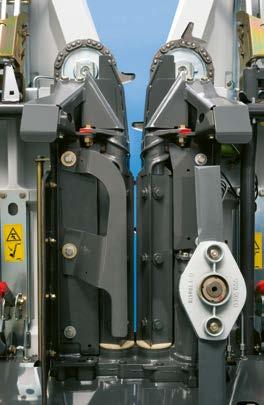

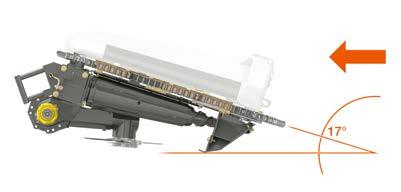

16 NOWOŚĆ CORIO. CORIO Kąt roboczy 17. Doskonała forma. Praca. CORIO to zrywacze do kukurydzy odpowiednie do zbioru na ziarno lub CCM. Nieważne, czy mamy do czynienia z obfitym plonem czy suchymi łodygami kukurydzy modele CORIO zapewniają czysty proces zrywania. Zasada działania. Kołpaki zapewniają równomierne i łagodne doprowadzanie łodyg kukurydzy do korpusów walców zrywacza. Walce zrywacza chwytają łodygi i ciągną w dół. Jednocześnie płyty zrywacza czysto oddzielają kolby kukurydzy od łodyg. Siekacze poziome rozdrabniają wciągnięte łodygi ze stałą prędkością. Ślimak wciągający transportuje kolby do kanału wciągającego. Technika. Wydajny, lekki napęd do wszystkich modeli CORIO Szybka i prosta regulacja prędkości obrotowej poprzez zmianę kombinacji kół zębatych Ślimakowe wloty na korpusach walców zrywających poprawiają wciąganie łodyg Mechanicznie lub hydraulicznie ustawiane płyty zrywacza umożliwiają czyste oddzielanie kolb Każdy z walców zrywacza jest oddzielnie zabezpieczony przed przeciążeniem i ciałami obcymi W solidnej obudowie przekładni jest zintegrowany napęd walców zrywających i noży AUTO PILOT i AUTO CONTOUR dostępne opcjonalnie do wszystkich modeli Kąt 17 modeli CORIO stanowi najmniejszy kąt roboczy na rynku. Kąt roboczy zmniejszono o ok. 10% Zmniejszenie strat kolb, w szczególności strat z powodu odrzutu kolb Gwarancja stałej wydajności w szczególności w warunkach wylegania Przednia część kołpaków ma nowy, unikalny kształt. Ulepszono również właściwości powierzchni. Jeszcze bezpieczniejsze prowadzenie roślin dzięki optymalnej formie kołpaków Boki kołpaków są zaprojektowane w taki sposób, że łodygi kukurydzy przeciągane są później i w elastyczniejszym miejscu, co eliminuje straty kolb Lepsza wydajność w kukurydzy wylegającej Kluczowym elementem zrywaczy do kukurydzy CORIO są prostoliniowe walce zrywające. Siekacz poziomy. Dokładne cięcie. Każdy zespół zrywający jest wyposażony w przekładnię ze zintegrowanym poziomym siekaczem. Charakteryzuje się on lepszą jakością sieczki w suchych warunkach. Dokładne rozdrabnianie roślin pozytywnie wpływa na rozkład odpadu roślinnego i zapewnia homogeniczność roli pod siew poplonu

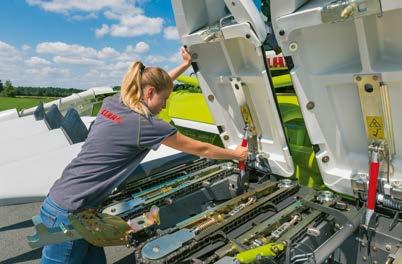

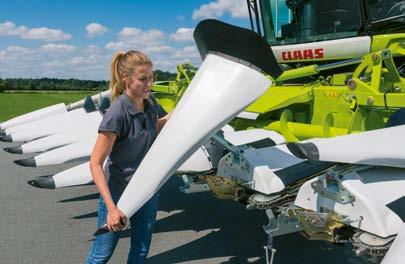

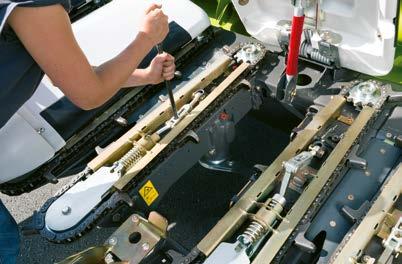

17 NOWOŚĆ CORIO. CORIO Gumy wychwytujące kolby. Standardowo wszystkie modele są wyposażone w małe gumy zapobiegające ześlizgiwaniu się kolb. Opcjonalnie jest dostępna duża guma wychwytująca kolby. Jej montaż i demontaż nie wymaga użycia narzędzi. Pozycja konserwacyjna. Łatwa obsługa. Zintegrowane elementy zużywające się. Nowa koncepcja otwierania kołpaków zapewnia łatwy i szybki dostęp podczas prac konserwacyjnych i czyszczenia. Bez użycia narzędzi można umieścić kołpak w pozycji konserwacyjnej. Napinanie i wymiana łańcuchów transportowych przebiega w łatwy, wygodny i szybki sposób. Po umieszczeniu kołpaków w pozycji konserwacyjnej wystarczy zwykła dźwignia monterska, aby poluzować, napiąć lub wymienić łańcuch. Z lewej i prawej strony kołpaków zintegrowane są wymienne elementy zużywające się. W przypadku zużycia wystarczy wymienić dany element bez konieczności wymiany całego kołpaka. Zestaw do słonecznika. Zwykła wymiana łańcucha wciągającego umożliwia szybkie przezbrojenie urządzenia do zbioru słonecznika. Dodatkowo montuje się specjalne noże przy płytach zrywacza, boczne podwyższenia kołpaków oraz specjalną ścianę tylną. Nowy mechanizm składania. Transport po drogach. Przestawianie płyt zrywacza. Dzięki nowo opracowanej koncepcji możliwe jest łatwe składanie kołpaków do pozycji transportowej. Poza prostą obsługą, nowa koncepcja oferuje również lepszą widoczność podczas jazdy po drogach, gdyż przyrząd roboczy można skrócić o 80 cm. W zależności od modelu standardowe wyposażenie obejmuje mechaniczną albo hydrauliczną regulację płyt zrywacza. Wariant hydrauliczny, który umożliwia wygodną regulację z kabiny, można również doposażyć opcjonalnie

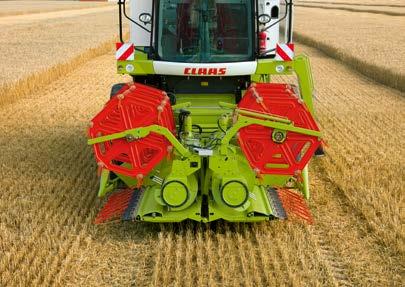

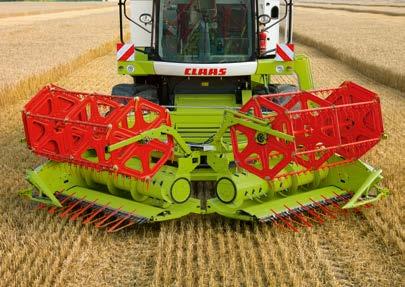

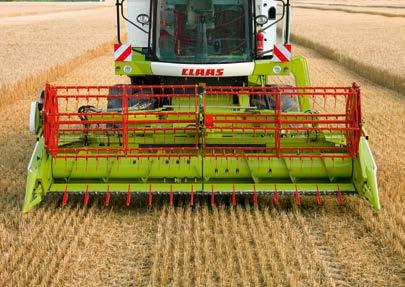

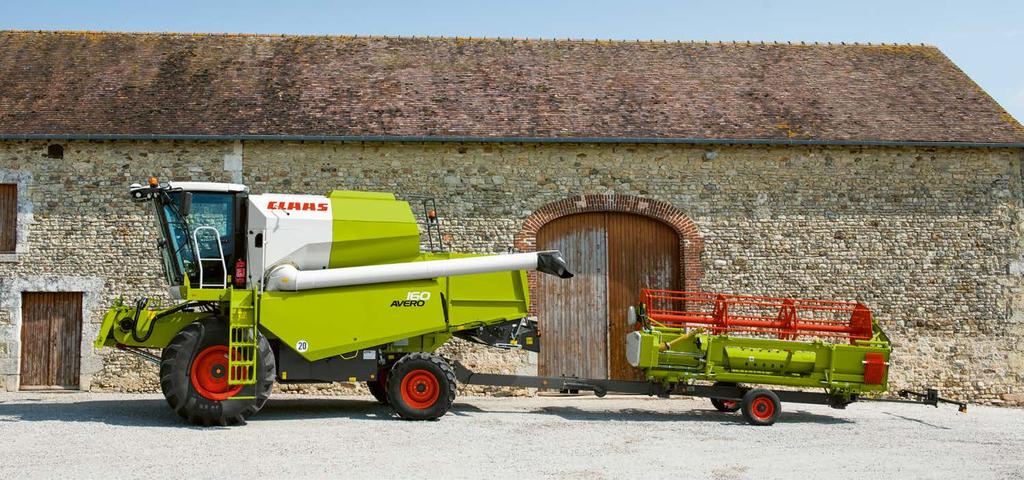

18 Składany przyrząd żniwny. Składany przyrząd żniwny Praca. Składane przyrządy żniwne sprawiają, że ich częste dołączanie i odłączanie jest zbędne, oraz gwarantują optymalne właściwości jezdne i znakomitą widoczność, pozwalając bez przeszkód przemieszczać się z pola na pole. Także w transporcie po wąskich, polnych drogach albo w dużym ruchu drogowym składane przyrządy żniwne wykazują się znakomitymi właściwościami transportowymi i nie zakłócają widoczności. Technika. Dzielona belka kosy i dzielony nagarniacz Jednostronny mechaniczny napęd przyrządu roboczego Mechaniczny napęd ślimaka wciągającego i belki kosy przez przekładnię i wałek przegubowy Bezstopniowe ustawianie wysokości ślimaka wciągającego Transport. Kompaktowa konstrukcja uwzględnia dopuszczalną szerokość transportową, optymalną widoczność i doskonałą zwrotność nawet na ciasnej przestrzeni. Obracanie. Całkowicie hydrauliczny proces składania uaktywniany jest za pomocą przycisku. Stabilna rama profilowa zapewnia precyzyjny przebieg składania i gwarantuje bezpieczeństwo pracy. Zbiór. W ciągu zaledwie kilku sekund składany przyrząd żniwny jest gotowy do użycia. Wystarczy ustawić oddzielacze łanu w pozycji roboczej, przyłączyć wałek przegubowy i pracować

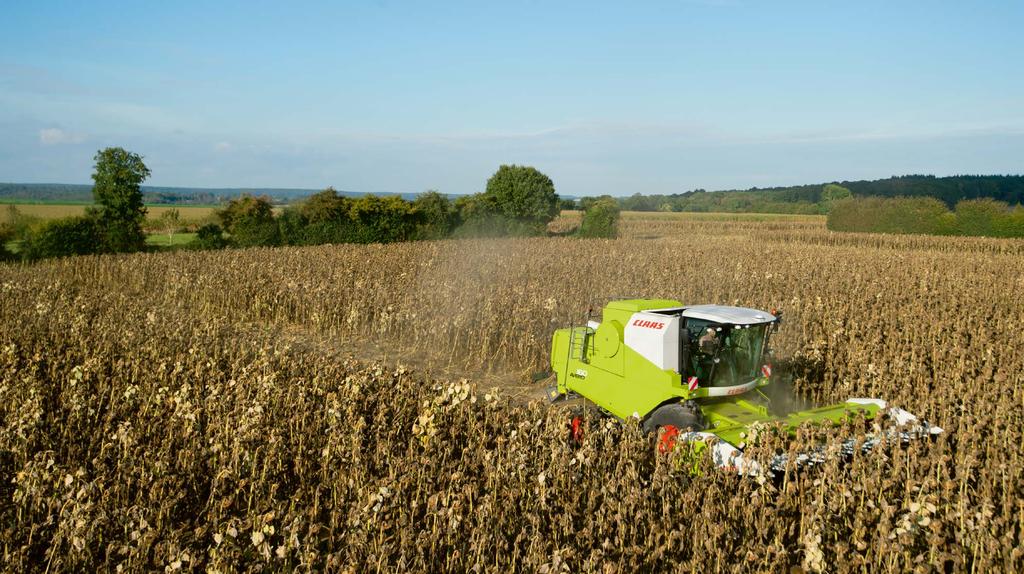

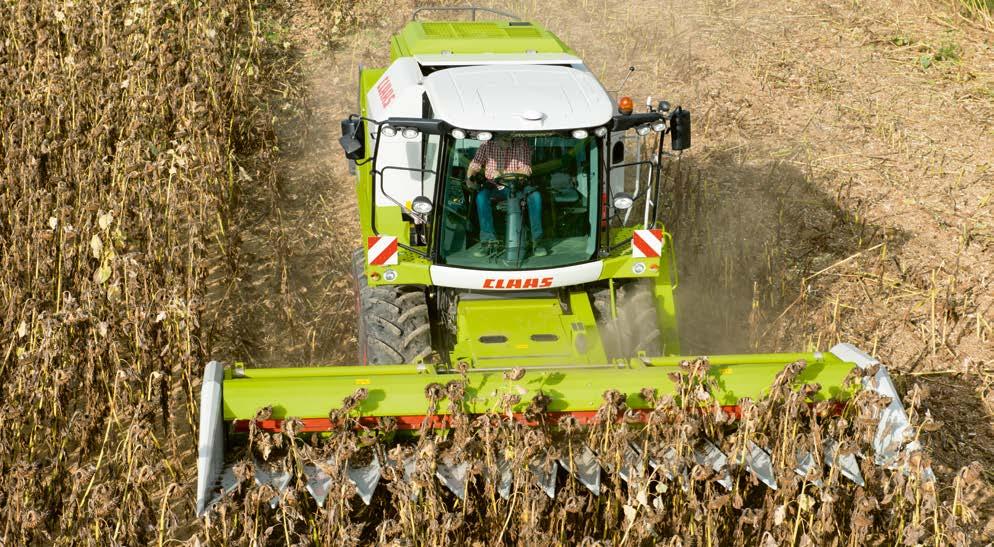

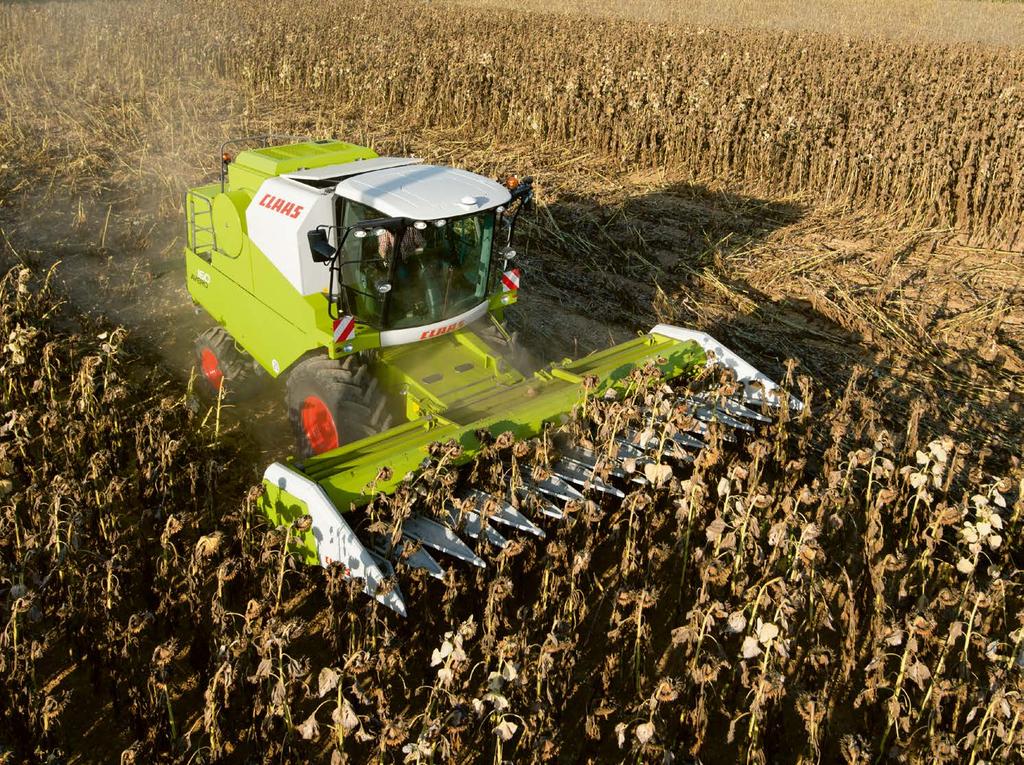

19 SUNSPEED. SUNSPEED SUNSPEED. Przyrządy żniwne SUNSPEED do zbioru słonecznika przekonują wyjątkową koncepcją jego zrywania, bardzo wysoką wydajnością powierzchniową przy niskich stratach i komfortową obsługą. Ważniejsze właściwości w skrócie: SUNSPEED, 8-rzędowy przyrząd do zbioru słonecznika Zbiór tylko kwiatostanów koncepcja zrywania bez łodyg Wysokość i liczbę obrotów nagarniacza można wygodnie obsługiwać z kabiny, synchronicznie do prędkości jazdy Przez przestawiane pałąki prowadzące łodygi utrzymywane są na swoich pozycjach Szczeliny między łódeczkami można ustawić do grubości łodyg Możliwość zmiany nachylenia łódeczek 36 37

20 SUNSPEED. SUNSPEED Praca. Przyrząd żniwny SUNSPEED do zbioru słonecznika to optymalne rozwiązanie w tym zakresie. Wyjątkowa zasada działania umożliwia znaczące odciążenie młocarni i układu czyszczenia z części innych niż ziarno. Wysoka zmienność odnośnie różnych rozstawów rzędów oraz grubości łodyg sprawia, że SUNSPEED jest uniwersalnym przyrządem roboczym do zbioru słonecznika. Technika. Mocny napęd kosy z bezobsługową przekładnią w kąpieli olejowej Wysoka częstotliwość cięcia 1200 skoków/min Walce zrywające i ślimak wciągający napędzane łańcuchami i pasami Szerokość łódeczek przestawiana w zakresie do 20 mm Długie na 1800 mm łódeczki do pewnego prowadzenia łodyg Ustawiana prędkość obwodowa nagarniacza Ustawiana prędkość ślimaków wciągających Automatyczna regulacja liczby obrotów nagarniacza zależnie od prędkości jazdy Regulowane łódki Przestawiane blachy wprowadzające Zasada działania. Słoneczniki są najpierw chwytane przez łódeczki przyrządu. Przestawiana blacha kierunkowa dba o to, aby koszyki słonecznika były dociskane do przodu. Równocześnie walec zrywający poniżej belki kosy dociska łodygi w dół. Blacha kierunkowa i walec zrywający zapobiegają zbyt wczesnemu obcięciu łodyg. Są one obcinane dopiero wtedy, gdy koszyki słonecznika zostają pochwycone przez nagarniacz. Dzięki temu do ślimaka wciągającego i kanału wciągającego trafiają tylko koszyki słonecznika. Ta wyjątkowa zasada działania zapewnia: Walec zrywający Sprawdzony napęd niewielkie zużycie paliwa wyższą wydajność omłotu i czyszczenia mniejsze zużycie części 1 Regulowana blacha kierunkowa 2 Nagarniacz 3 Belka kosy 4 Walec zrywający Zapasowa kosa 38 39

21 Kompakt daje produktywność. System omłotu Technologia omłotu z CLAAS. Wydajny system omłotu APS Efektywne oddzielanie resztek ziarna Wydajne czyszczenie 3D Perfekcyjna gospodarka słomą 40 41

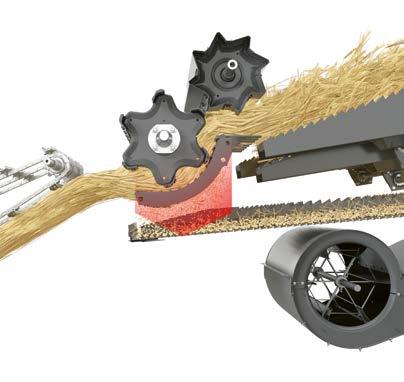

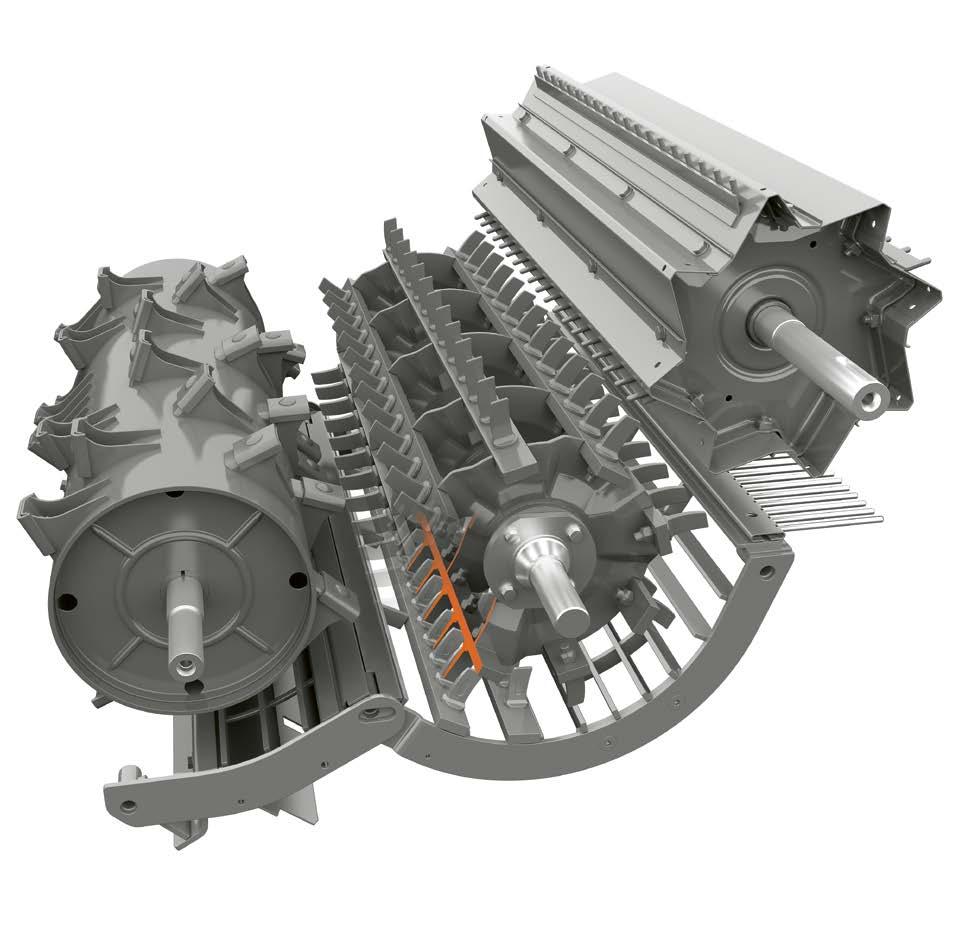

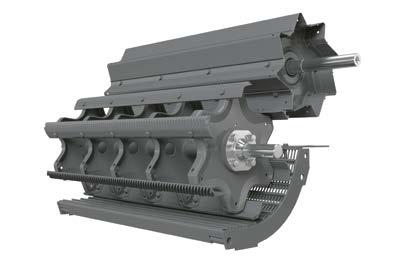

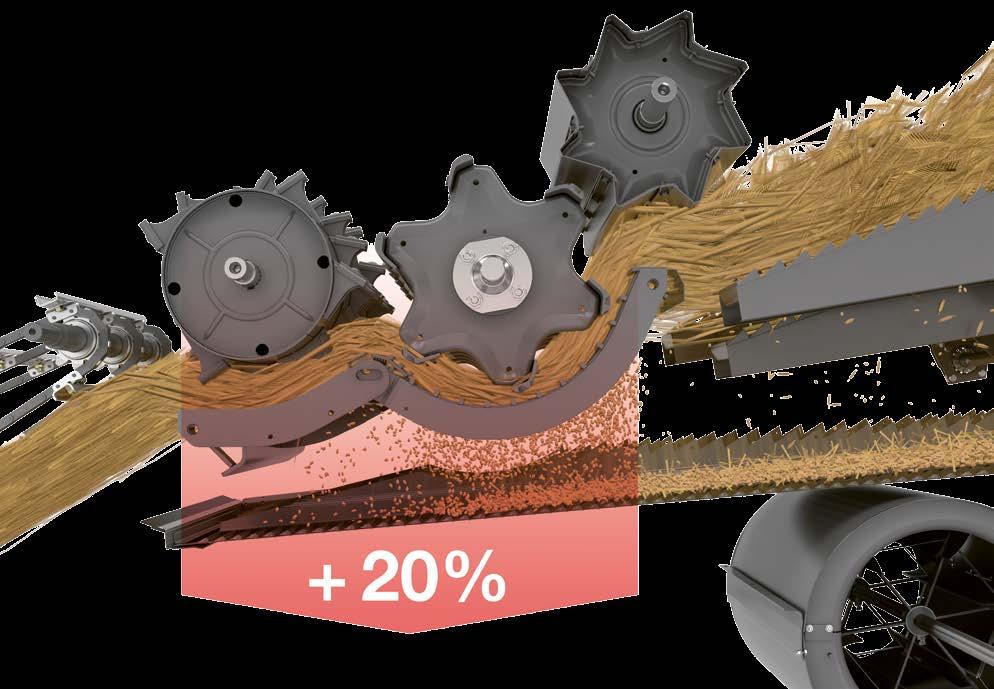

22 20% więcej przepustowości, 0% więcej paliwa. System omłotu APS Elastyczne klepisko wstępne. Klepisko wstępne zbudowano jako MULTICROP i można je dostosować do wszystkich roślin. Możliwość szybkiej wymiany segmentów minimalizuje czasy przestoju i zwiększa ekonomikę pracy. Dłuższa droga omłotu. W systemie CLAAS APS dzieje się tak, że klepisko główne obejmuje bęben młócący o wiele dalej, niż w dotychczasowych rozwiązaniach. Kąt opasania wynoszący 151º nie jest znany w żadnej innej młocarni. Zapewnia to korzyść polegającą na łagodniejszym wymłacaniu przy większej szczelinie klepiska i niższej liczbie obrotów bębna młócącego, oraz redukcją zużycia paliwa. Duży chwytacz kamieni. Duży chwytacz kamieni to miara wysokiego bezpieczeństwa. Chwytacz otwiera się i opróżnia z boku maszyny. Lepsza jakość ziarna. W celu zapewnienia optymalnego wydobywania i odplewiania ziarna system APS posiada wielostopniowe możliwości dopasowania oraz wyposażenie dodatkowe. Należą do nich wkład do intensywnego omłotu oraz blachy kłosownika. Blachy kłosownika uruchamiane w klika sekund dźwignią na kanale wciągającym. Współdziałanie APS z innymi zaletami daje wynik, który przekonuje w 100%: maksymalna wydajność oddzielania przy zachowaniu doskonałej jakości ziarna. Wyjątkowy system omłotu APS. AVERO 240 jest pierwszym w swojej klasie z APS. Ten wysokowydajny system omłotu wyróżnia przyspieszenie ruchu zbieranego materiału przed bębnem młócącym wynoszące od 3 m/s do 20 m/s, co efektywnie rozwiązuje łańcuch kolejnych czynności: Przyspieszacz powoduje lepsze rozciągnięcie zbieranego materiału Jest on wtedy równo rozłożony i przesyłany nawet do 33% szybciej Dzięki wysokiej sile odśrodkowej oddzielane jest znacznie więcej ziarna Do 30% ziarna wychwytywane jest już w klepisku wstępnym, bezpośrednio przed przyspieszaczem oznacza to znaczące odciążenie klepiska głównego Należy podkreślić, że przepustowość zwiększa się do 20% przy takim samym zużyciu paliwa. APS się opłaca. Klepisko MULTICROP / Chwytacz kamieni 42 43

23 Wyjątkowo wszechstronny i absolutnie niezawodny. Młocarnia CLAAS Do wszelkich roślin. AVERO 160 z klepiskiem MULTICROP. Klepisko pod bębnem młócącym zbudowano jako MULTICROP, a jego poszczególne segmenty dają się łatwo wymieniać. Klepisko można szybko dopasować do różnych roślin dbając tym samym o prawidłową kombinację czystego wymłócenia, łagodnego traktowania materiału i wysokiego stopnia oddzielania. Wszystkie AVERO 160 wyposażone są w konwencjonalną młocarnię CLAAS. Duży chwytacz kamieni. Suwerenna we wszystkich dyscyplinach. Także AVERO 160 gwarantuje wysokie bezpieczeństwo z dużym chwytaczem kamieni. Jest on łatwo otwierany i samoczynnie opróżniany z boku maszyny. AVERO 160 pracuje z konwencjonalną młocarnią CLAAS, która na nowo udowadnia jak suwerennie można wypełniać oba zadania: wydobywanie ziarna i jego oddzielanie. W każdych, możliwych warunkach zbioru. Niezależnie od rodzaju rośliny: bęben młócący pokazuje swoją wszechstronność na pełnej szerokości 1,06 m. Dobry dostęp do młocarni od przodu, nad przenośnikiem pochyłym i z obu stron, przez duże otwory przeglądowe Wysoka niezawodność gwarantowana mocnymi napędami, a w szczególności napędem bębna młócącego Klepisko MULTICROP Samoopróżniający się chwytacz kamieni 44 45

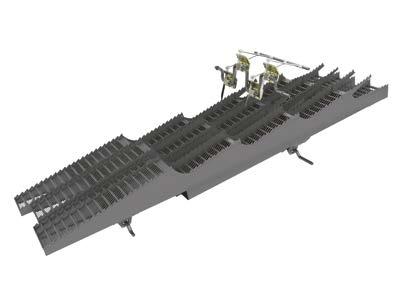

24 Oszczędny na właściwym końcu. Oddzielanie ziarna Technologia wytrząsaczy Cztery stopnie opadania. Cztery klawisze wytrząsacza AVERO są całkowicie nowe i dostosowane do wydajności systemu APS. Oddzielanie resztek ziarna odbywa się na całkowitej długości 3900 mm, na czterech stopniach opadania. Dostępne są nakładki środkowe i boczne. Duża masa słomy transportowana jest luźno i płynnie. Aktywne rozluźnianie. Słoma jest dodatkowo intensywnie przetrząsana przez zęby zgarniające. Nad każdym z klawiszy wytrząsacza znajduje się sięgający w słomę ząb. Rozluźnianie prowadzi do płynnego przepływu słomy cienką warstwą. W ten sposób resztki ziarna łatwo wypadają ze słomy, wydajność oddzielania efektywnie wzrasta. Zasada kompaktu CLAAS. System omłotu APS pracuje tak wydajnie, że oddzielanie resztek ziarna w AVERO 240 wymaga mniej wytrząsania, niż można przypuszczać. Dzięki APS aż 90% ziarna jest już oddzielone od słomy. Dla pozostałych 10% wystarczają cztery klawisze wytrząsacza o czterech stopniach spadku. AVERO 240 wykonuje tyle, ile porównywalny kombajn z 5 klawiszami wytrząsacza bez APS, ale zachowuje kompaktowe wymiary maszyny o 4 klawiszach wytrząsacza. Jest to odczuwalne ekonomicznie. Jednak również AVERO 160 oferuje stosunkowo ponadprzeciętną wydajność: konwencjonalna młocarnia CLAAS perfekcyjnie współpracuje tu z czterema klawiszami wytrząsacza. Pełna kontrola. Aby najlepiej wykorzystać zainstalowaną w maszynie wydajność i uzyskać najlepszą jakość ziarna, AVERO ma do dyspozycji liczne pomoce nadzorujące pracę: Kontrola przepustowości, oddzielania resztek ziarna i czyszczenia w CIS Pomiar powierzchni i zużycia paliwa w CIS Doprowadzenie zgonin do młocarni Okno poglądowe z oświetleniem do kontroli zgonin Kontrola ziarna w zbiorniku poprzez duży wziernik Czujniki strat 46 47

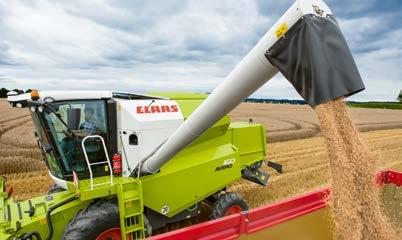

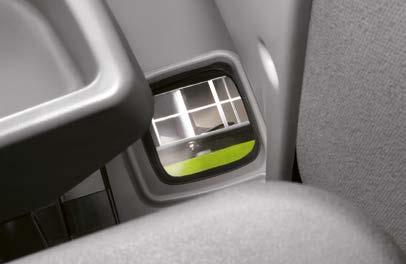

25 Rzut oka do zbiornika: czysta robota. Czyszczenie Zbiornik ziarna Silna dmuchawa. Bezpośredni wgląd. Promieniowa dmuchawa w AVERO dba o dokładne oczyszczenie ziarna. Dmuchawa jest bezstopniowo regulowana z kabiny i gwarantuje stabilną siłę wiatru oraz równomierny rozdział jego ciśnienia przy zmieniającym się obciążeniu sit. Wymuszone prowadzenie wiatru uniemożliwia tworzenie się materacy. Czasem szybki rzut oka mówi więcej, niż 1000 czujników. Duże okno przeglądowe na tylnej ścianie kabiny AVERO pozwala na wizualną kontrolę wymłóconego ziarna. Oprócz tego, z fotela operatora można wygodnie obserwować skład zgonin. Okno poglądowe jest oświetlone. Dochodzą do tego zalety skonstruowanego przez CLAAS czyszczenia 3D: Wyciągany podsiewacz. Większy zbiornik ziarna. Gdy młocarnia, wytrząsacze i czyszczenie wykonały swoją pracę, to w zbiorniku gromadzi się ziarno o skoncentrowanej jakości. Z pojemnością do 5600 litrów AVERO udowadnia, że także w tej kwestii jest naprawdę wielki. Ale to przecież nie jedyna jego siła. Możliwość łatwego pobierania próbek ziarna Duża wysokość przeładunku Idealne rozłożenie masy Dobry wgląd do zbiornika ziarna Uruchamianie pokrywy zbiornika z pomostu operatora Szybki, prostoliniowy rozładunek Gładkie powierzchnie do płynnego, pełnego opróżniania Dynamiczne wyrównanie pochyłości poprzez aktywne sterowanie sita górnego Pełna stabilizacja wydajności na zboczach o nachyleniu do 20% Eliminacja konserwacji i zużycia Szybki i łatwy montaż Na podsiewaczu rozpoczyna się wstępne sortowanie ziarna (u dołu) oraz plew i krótkiej słomy (u góry). Wynikające stąd odciążenie sita górnego zwiększa objętość układu czyszczenia. Podsiewacz po zakończonych żniwach można łatwo wyciągnąć i oczyścić. bez 3D > 20% z 3D > 20% Duża pojemność zbiornika AVERO 240: 5600 l AVERO 160: 4200 l Czyszczenie 3D 48 49

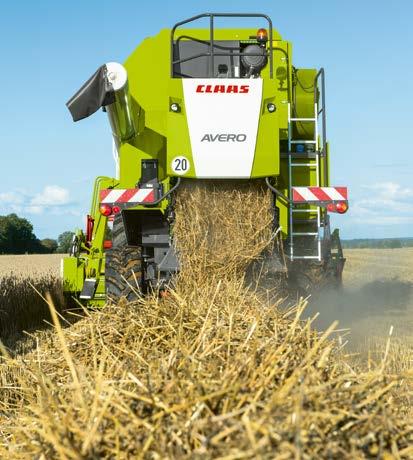

26 Od krótkiej i drobnej, do długiej i luźnej. Gospodarka słomą PROFI CAM Lepsza słoma. AVERO traktuje długą słomę w bardzo delikatny sposób. Dzięki zespołom łagodnego młócenia i oddzielania słoma zachowuje swoją strukturę, idealną do pełnowartościowej ściółki. Przy wyłączonym siekaczu słoma układana jest w luźny pokos, dzięki czemu schnie szybciej i daje się sprasować w mocne baloty. Krótka sieczka. AVERO równomiernie rozdziela krótko posiekaną słomę na całą szerokość przyrządu roboczego i wdmuchuje ją głęboko w ściernisko. Odległość wyrzutu można przy tym łatwo ustawić. Siekacze CLAAS są dodatkowo wyposażone w przeciwostrza. Oba komponenty można indywidualnie ustawić i w ten sposób dopasować do zróżnicowanych właściwości słomy. Dzięki temu żadne źdźbło nie przedostanie się w całości. Zasadnicze siekanie odbywa się za pomocą obrotowych noży i grzebienia noży przeciwstawnych. Z PROFI CAM widać wszystko. Wszystkie modele AVERO można wyposażyć w PROFI CAM umieszczoną na kołpaku wyrzutu słomy. Ustawiona w tym miejscu kamera pozwala na jednoczesną obserwację dwóch stref na kolorowym monitorze w kabinie: Rozdział sieczki / odkładanie słomy Strefę za maszyną podczas cofania W systemie można przyłączyć do czterech kamer i oglądać przekazywany obraz na monitorze w kabinie operatora. Łatwe przestawianie z siekacza na odkładanie pokosu 50 51

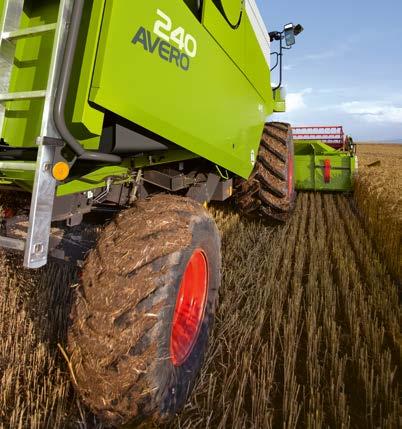

27 AVERO 240. Mocny w ryżu. Zbiór ryżu Także do zbioru ryżu: młocarnia APS. Standardowe przyrządy żniwne C490 i C430 do zbioru ryżu. Ziarna ryżu są delikatne. W celu uniknięcia ich uszkodzenia podczas żniw standardowy bęben młócący z cepami zastąpiono bębnem kołeczkowym. Kołki na bębnie ścierają ziarna ryżu z wiech. Są one ułożone naprzemiennie na listwach bębna młócącego i przechodzą przez nieruchome kołki na klepisku. Dodatkowo do odrzutnika przykręcone są listwy zębate, które umożliwiają niezawodne prowadzenie ciężkiej słomy ryżowej do wytrząsacza w każdych warunkach. Również ślimak wciągający tych przyrządów żniwnych jest dostępny w wersji HD. Zwoje silnika są pokryte specjalną powłoką, chroniącą przed zużyciem spowodowanym przez rośliny oraz przylegające zanieczyszczenia. W celu zapewnienia czystego cięcia roślin przyrządy robocze mogą zostać wyposażone w dwa różne systemy cięcia: Specjalne podwójne bagnety oraz dociskacz belki kosy (możliwość użycia podnośników kłosów) Kosa podwójna (brak możliwości użycia podnośników kłosów) Podwozie dla AVERO 240. Przyrządy żniwne VARIO i CERIO do zbioru ryżu. Utrudnione warunki zbioru na polu ryżowym powodują wyjątkowo silne obciążenie maszyny. Na potrzeby zastosowań przy bardzo dużej wilgoci dostępne są specjalnie uszczelniane osie. Zapewniają one niezawodność i trwałość nawet w najtrudniejszych warunkach. Zbiornik ziarna HD. Również dla przyrządów żniwnych VARIO i CERIO dostępne jest wyposażenie do zbioru ryżu. Podobnie jak w przypadku standardowych przyrządów C490 i C430 ślimak wciągający posiada powłokę, która maksymalnie redukuje stopień zużycia. W celu zapewnienia niezakłóconego cięcia roślin ryżu także i tutaj dostępny jest specjalny system cięcia. Krótkie, podwójne bagnety oraz dopasowane dociskacze zapewniają precyzję cięcia oraz pracę wolną od zatorów. Ziarna ryżu są szczególnie agresywne i powodują silne zużycie w obszarach związanych z przechowywaniem ziarna i rozładunkiem zbiornika ziarna. Właśnie dlatego zbiornik ziarna jest dostępny w wersji wysoce odpornej na ścieranie. Ponadto ślimaki odpowiadające za napełnianie i opróżnianie zbiornika ziarna oraz ślimak w rurze rozładowczej zbiornika ziarna posiadają specjalną powłokę

28 Kompakt czyni wydajnym. CLAAS POWER SYSTEMS Optymalny napęd z najlepszym skutkiem. Rozwój maszyn CLAAS zawsze był nierozłącznie powiązany z wysoką skutecznością, niezawodnością i optymalną ekonomiką działania. Dotyczy to w pełni również kombajnów CLAAS. Decydujące znaczenie ma tu system napędu. Oznacza dużo więcej, niż tylko silnik o dużej mocy. Pod nazwą CLAAS POWER SYSTEMS (CPS) połączono najlepsze komponenty w niezrównany system napędowy CLAAS. Wysoka moc pojawia się wtedy, gdy jest konieczna. Idealne dostosowanie do systemów roboczych sprawia, że mamy do czynienia z techniką, która oszczędzając paliwo, szybko się spłaca

29 Z mięśniami i głową. Silnika Napęd Duża moc. Silnik Perkins ma prawdziwe rezerwy. Dostarcza AVERO tak dużo mocy, że nawet w trudnych warunkach może on długo, produktywnie pracować. Nowoczesna technologia dba o to, aby zużycie oleju napędowego wypadało nadspodziewanie nisko. AVERO spełnia wymagania norm emisji spalin Stage IV (Tier 4) dzięki SCR (selektywna redukcja katalityczna) w połączeniu z EGR (Exhaust Gas Recirculation) z filtrem cząstek stałych. Roztwór mocznika potrzebny do reakcji SCR przewożony jest w zbiorniku 30 l. Do spełnienia wymagań normy emisji spalin Stage IIIA (Tier 3) nie są konieczne potrzebuje żadne kolejne komponenty wtórnej obróbki spalin. Nowa generacja silników Perkins o mocy 116 kw / 158 KM w AVERO 160 oraz 151 kw / 205 KM w AVERO 240 umożliwia produktywną pracę także w trudnych warunkach zbioru. Zoptymalizowany proces spalania Poprawione właściwości pracy silnika Niższe zużycie paliwa Optymalne przeniesienie mocy Zbiornik paliwa o pojemności 400 l Inteligentny napęd jezdny. Bez sprzęgła i zmiany biegów, pełna koncentracja na żniwach. Innowacyjnym, hydrostatycznym napędem jezdnym AVERO steruje się wygodnie za pomocą wielofunkcyjnego uchwytu. Tak wysoki komfort przekłada się na wzrost wydajności pracy. Nawroty wykonywane są szybciej, a prędkość jazdy można natychmiast dostosowywać do zmieniających się warunków. Duży wydatek pompy zapewnia w każdych warunkach wyjątkowe właściwości jezdne. AVERO 240/160: zbiornik paliwa o pojemności 400 l 56 57

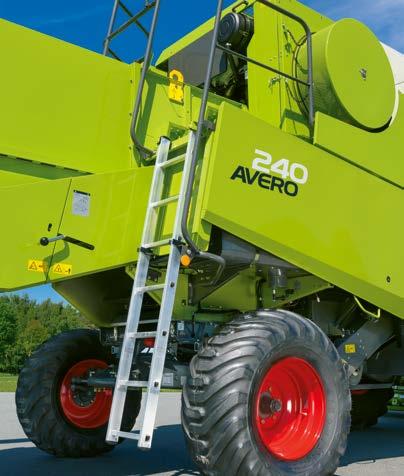

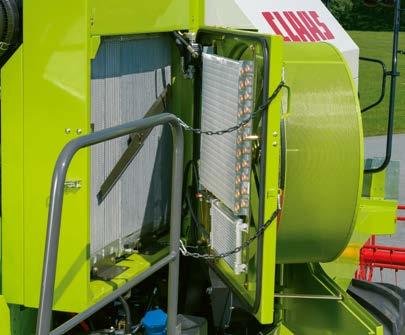

30 Kompakt daje szybkość. Układ chłodzenia Konserwacja Szybki dostęp. Okresy między przeglądami AVERO są bardzo długie, a czasy przestoju ze względu na przeglądy wyjątkowo krótkie. Wszystkie ważniejsze punkty konserwacji są bardzo dobrze dostępne. I to, co najlepsze: użytkownik może bardzo dużo wykonać samodzielnie, w bardzo krótkim czasie. Prosta konserwacja. Inteligentny układ chłodzenia z automatycznym odsysaniem kurzu. Składany kosz chłodnicy do szybkiego, ręcznego czyszczenia Duże, przelotowe pokrywy boczne o wygodnym dostępie Łatwy dostęp do silnika i innych punktów konserwacji dzięki ruchomej, składanej drabince Otwieranie kołpaka wyrzutu słomy w razie potrzeby Długie okresy między przeglądami Pulpity smarownicze Skrzynka na narzędzia Duże pokrywy boczne dające wygodny dostęp Dobry dostęp do przedziału silnika AVERO pracuje z wysokowydajnym układem chłodzenia wspólnym dla silnika, hydrauliki i klimatyzacji. Automatyczne odsysanie kurzu zapewnia stałe czyszczenie napędzanego hydraulicznie, wirującego kosza chłodnicy i tym samym wysoką wydajność chłodzenia. Znacznie zmniejsza się zanieczyszczenie lameli chłodnicy. Jej kosz jest do czyszczenia odchylany

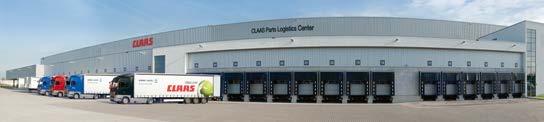

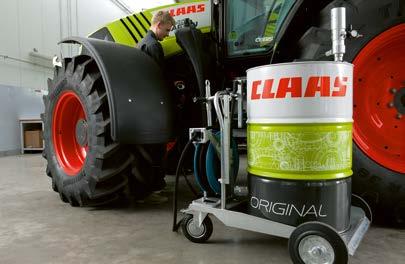

31 Cokolwiek się dzieje. CLAAS Service & Parts. CLAAS Service & Parts Ważne są Twoje wymagania. Możesz na nas polegać: jesteśmy, gdy nas potrzeba. Zawsze i wszędzie. Szybko. Niezawodnie. W razie potrzeby 24 godziny na dobę. Z precyzyjnym rozwiązaniem przedłużającym życie maszyny, której potrzebuje gospodarstwo. Cokolwiek się dzieje. Części i akcesoria ORIGINAL. Specjalnie dopasowane do maszyn: dokładnie pasujące części zamienne, wysokojakościowe materiały eksploatacyjne oraz pomocne akcesoria. Zachęcamy do skorzystania z bogatej oferty naszych produktów oferujących rozwiązania, których maszyna wymaga dla pełnego bezpieczeństwa pracy. Cokolwiek się dzieje. Zawsze i szybko na miejscu. Gęsta sieć serwisowa i osobisty partner do rozmów gwarantują stały, dobry dostęp do nas od pracowników sprzedaży aż do doradztwa technicznego i serwisu. Cokolwiek się dzieje. Zawsze w najnowszym stanie. Partnerzy handlowi CLAAS na całym świecie korzystają z najlepszych warsztatów techniki rolniczej. Mechanicy są doskonale wykwalifikowanymi fachowcami dysponującymi narzędziami specjalnymi i diagnostycznymi. Serwis CLAAS działa w sposób całkowicie spełniający oczekiwania klientów w zakresie kompetencji i niezawodności. Bezpieczeństwo można zaplanować. Nasze produkty serwisowe pomagają w zwiększeniu bezpieczeństwa pracy maszyn, minimalizują ryzyko awarii i umożliwiają kalkulację kosztów stałych. CLAAS MAXI CARE proponuje planowane bezpieczeństwo maszyn. Cokolwiek się dzieje. Z Hamm na cały świat. Nasz centralny magazyn części zamiennych wysyła wszystkie części ORIGINAL szybko i niezawodnie na cały świat. Lokalny partner CLAAS w najkrótszym czasie zapewnia właściwe rozwiązanie: dla żniw, dla gospodarstwa. Cokolwiek się dzieje. Rozwiązanie problemu zdalnej diagnozy: CLAAS TELEMATICS. CLAAS TELEMATICS w maszynie łączy dwa ważne aspekty: szybką pomoc mechanika serwisowego CLAAS plus ekonomiczne korzyści z pracy osiągane dzięki bezprzewodowemu połączeniu sieciowym. Problemy rozwiązujemy na miejscu także wtedy, gdy nas nie widać. Cokolwiek się dzieje. CLAAS Parts Logistics Center w Hamm, Niemcy, dysponuje ponad różnych części rozmieszczonych na powierzchni ponad m

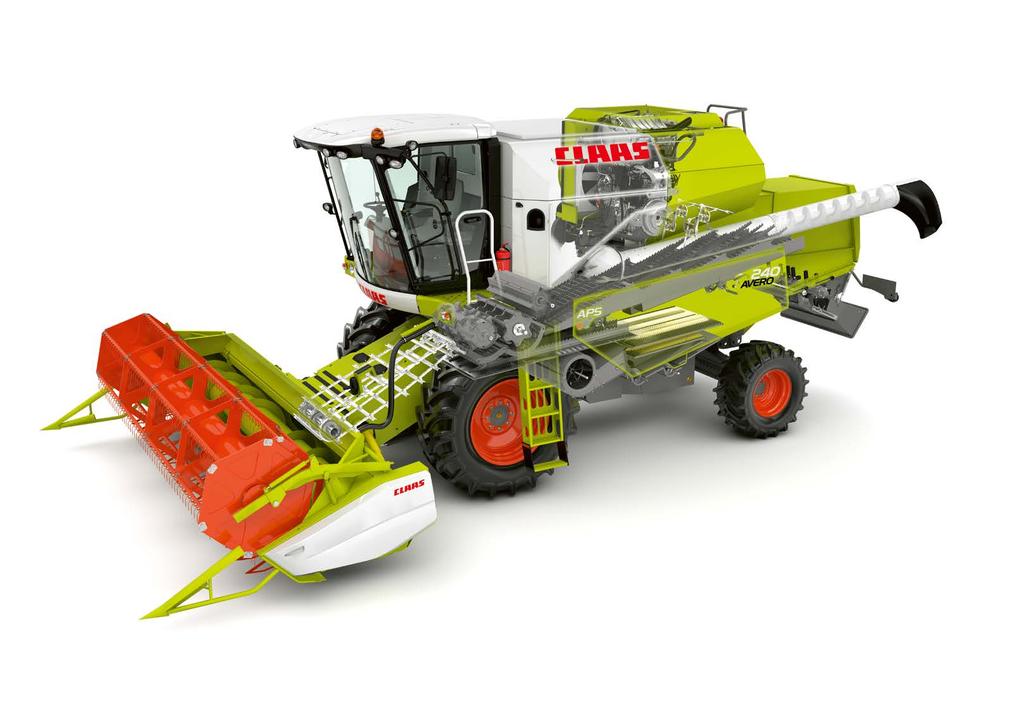

32 Przekonująca technika. Wyposażenie AVERO Komfortowa kabina 2 Wytrząsacz intensywny 3 Silnik Perkins 4 PROFI CAM 5 Siekacz słomy 6 Czyszczenie 3D 7 Wysokowydajne wytrząsacze 8 Dmuchawa promieniowa 9 APS 10 Hydrostatyczny napęd nagarniacza 11 Składane oddzielacze łanu 12 Stół VARIO 13 Wielozłącze 14 CIS 62 63

33 Przekonująca technika. Wyposażenie AVERO Komfortowa kabina 2 Wytrząsacz intensywny 3 Silnik Perkins 4 Siekacz słomy 5 Czyszczenie 3D 6 Wysokowydajne wytrząsacze 7 Dmuchawa promieniowa 8 Hydrostatyczny napęd nagarniacza 9 Składane oddzielacze łanu 10 Stół VARIO 11 Wielozłącze 12 CIS 64 65

34 Kompakt czyni elastycznym. Argumenty. AVERO System omłotu Bęben przyspieszacza (APS) Liczba obrotów APS 80% obrotów bębna młócącego MULTICROP Szerokość bębna mm Średnica bębna mm Liczba obrotów bębna obr./min Liczba obrotów bębna obr./min Redukcja liczby obrotów bębna młócącego obr./min 300, 430, , 430, 550 Kąt opasania klepiska wstępnego stopnie 60 Kąt opasania klepiska stopnie Blachy kłosownika, składane od zewnątrz Przestawianie klepisk z kabiny, 1 dźwignia, proporcj. oba klepiska Przestawianie klepisk z kabiny, 1 dźwignia, proporcjonalnie Duży chwytacz kamieni AVERO Ogumienie osi napędzanej Szerokość młocarni mm Wielkość ogumienia Szer. zewnętrzna PR R1 KB F20 m 3,03 3, PR R1 KB F16 m 2,82 2,82 620/75 R 26 m 3,03 3,03 620/75 R 30 m 2,96 2,96 650/75 R 32 m 2,98 2, R-2 (ryż) m 3,18 750/65 R 26 m 3,14 3,14 800/65 R 32 m 3,28 3,28 AVERO Ogumienie osi kierowanej Szerokość młocarni mm Wielkość ogumienia Szer. zewnętrzna 12.5/80-18 m 2,68 2, /75-20 m 2,71 2,71 440/65 R 24 m 2,93 2,93 500/ m 2,89 2,89 Oddzielanie ziarna Klawisze wytrząsacza liczba 4 4 Stopnie spadku liczba 4 4 Długość wytrząsacza mm Powierzchnia wytrząsacza m 2 4,13 4,13 Powierzchnia oddzielania m 2 4,8 4,8 1 wytrząsacz intensywny Czyszczenie Wyjmowany podsiewacz Dmuchawa Dmuchawa promieniowa Dmuchawa promieniowa Zmiana l. obr. dmuchawy, elektrycznie Dzielona, przeciwbieżna skrzynia sitowa Czyszczenie 3D Sita 2-torowe 2-torowe Całkowita powierzchnia sit m 2 3,00 3,00 Sita blaszkowe Powrót zgonin do młocarni Zgoniny widoczne z kabiny podczas jazdy 5466 mm 4907 mm Kabina. Duża, wyciszona kabina pozwala pracować spokojnie i z pełną koncentracją Wzrokowa kontrola zgonin z fotela operatora przez oświetlone okno kontrolne Wszechstronny, wielofunkcyjny uchwyt i system informacyjny CLAAS (CIS) do optymalnej współpracy między operatorem a maszyną Technologia omłotu. Dzięki APS zwiększenie wydajności o 20% przy niezmienionym zużyciu paliwa Szybkie dopasowanie do różnych roślin dzięki klepisku MULTICROP Czyszczenie 3D dla zboczy o nachyleniu do 20% Wytrząsacz intensywny CLAAS o wysokiej skuteczności Zbiornik ziarna Pojemność l Kąt rozkładania rury rozładowczej stopnie Wydajność rozładunku l/s Siekacz Siekacz STANDARD CUT, 40 noży 3708 mm 4022 mm Przyrządy żniwne. Przyrząd żniwny VARIO zapewnia o 10% więcej wydajności dzięki optymalizacji przepływu materiału Wszechstronne zastosowania dzięki CORIO, składanemu przyrządowi żniwnemu lub przyrządowi żniwnemu MAXFLEX CPS CLAAS POWER SYSTEMS. Silniki Perkins z wysoką rezerwą mocy i wydajności Napęd jezdny z najnowszą technologią hydrostatu Szybszy, łatwiejszy dostęp do punktów smarowania FIRST CLAAS SERVICE przez całą dobę Silnika Producent Perkins Perkins Norma emisji spalin Stage IV (Tier 4) Wtórna obróbka spalin SCR i EGR z DPF Typ 1206 F-E70TA 1206 F-E70TA Cylindry/pojemność skokowa liczba/l R6/7,0 R6/7,0 Moc maksymalna (ECE R 120) kw/km 151/ /158 Zbiornik mocznika 30 l Pojemność zbiornika paliwa l Norma emisji spalin Stage IIIA (Tier 3) Typ 1106 D-E70TA 1106 D-E70TA Cylindry/pojemność skokowa liczba/l R6/7,0 R6/7,0 Moc maksymalna (ECE R 120) kw/km 151/ /158 Masy Bez przyrządu, żniwnego, siekacza C 430 (4320 mm) C 490 (4920 mm) VARIO 500 (4950 mm) VARIO 560 (5560 mm) 1 Wyposażenie może odbiegać od seryjnego CLAAS stale dąży do optymalizacji swoich produktów odpowiednio do wymagań praktyki, dlatego zastrzega sobie prawo do zmian. Dane techniczne i ilustracje mają charakter orientacyjny i mogą obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. W kwestiach związanych z wyposażeniem technicznym i cennikiem prosimy o kontakt ze swoim partnerem handlowym CLAAS. Zdjęcia prezentują maszyny z częściowo zdjętymi osłonami i elementami zabezpieczającymi. Ma to na celu lepsze przedstawienie działania i ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Wszystkie dane techniczne dotyczące silników są zgodne z europejską dyrektywą z zakresu emisji spalin Stage. Użycie w tym dokumencie normy Tier służy wyłącznie informacji i lepszemu zrozumieniu. Nie można tu domniemywać homologacji dla regionów z obowiązującą regulacją Tier. 66 Seryjnie Opcja Dostępne Niedostępne Seryjnie Opcja Dostępne Niedostępne

35 AVERO Przyrządy robocze Przyrządy żniwne VARIO VARIO 620, VARIO 560, VARIO 500 VARIO 560, VARIO 500 Przyrządy żniwne CERIO CERIO 620, CERIO 560 CERIO 560 Standardowe przyrządy żniwne C 490, C 430, C 370 C 490, C 430, C 370 Wyposażenie do rzepaku Do przyrządów żniwnych standard i VARIO Przyrządy żniwne składane C 450 CORIO 575 C, 570 C, 475 C, 470 C 575 C, 570 C, 475 C, 470 C SUNSPEED 8 70, , 8 75 Standardowe przyrządy żniwne Efektywna szerokości cięcia m C 490 (4,92 m), C 430 (4,32 m), C 370 (3,71 m) Składane oddzielacze łanu Rozstaw kosa ślimak wciągający (min. / maks.) mm Częstotliwość cięcia skoki/min Wielopalcowy ślimak wciągający Rewersja hydrauliczna Zmiana liczby obr. nagarniacza, elektrohydraulicznie Zmiana wysokości nagarniacza, elektrohydraulicznie Poziome przestawianie nagarniacza, elektrohydraulicznie Automatyka przyrządu żniwnego CONTOUR AUTO CONTOUR Aut. reg. liczby obr. nagarn. Przyrządy żniwne VARIO Efektywna szerokości cięcia m VARIO 620 (6,17 m), VARIO 560 (5,56 m), VARIO 500 (4,95 m) C 490 (4,92 m), C 430 (4,32 m), C 370 (3,71 m) VARIO 560 (5,56 m), VARIO 500 (4,95 m) Składane oddzielacze łanu Rozstaw kosa ślimak wciągający mm 493/ /1134 Wielopalcowy ślimak wciągający Rewersja hydrauliczna Napęd nagarniacza, hydrauliczny obr./min Zmiana liczby obr. nagarniacza, elektrohydraulicznie Zmiana wysokości nagarniacza, elektrohydraulicznie Poziome przestawianie nagarniacza, elektrohydraulicznie Automatyka przyrządu żniwnego CONTOUR AUTO CONTOUR Aut. reg. liczby obr. nagarn. Gwarancja lepszych żniw. CLAAS Polska Sp. z o.o. ul. Świerkowa 7 Niepruszewo Buk Tel claas.pl 365FarmNet to nowoczesne narzędzie zarządcze dla całego gospodarstwa rolnego. Nowa, inteligentna sieć łącząca różne działy gospodarstwa na tylko jednej platformie niezwykle ułatwia precyzyjne kierowanie nim przez 365 dni w roku. Firma CLAAS jest partnerem systemu 365FarmNet. Seryjnie Opcja Dostępne Niedostępne HRC / LRC / KK DC 0317
