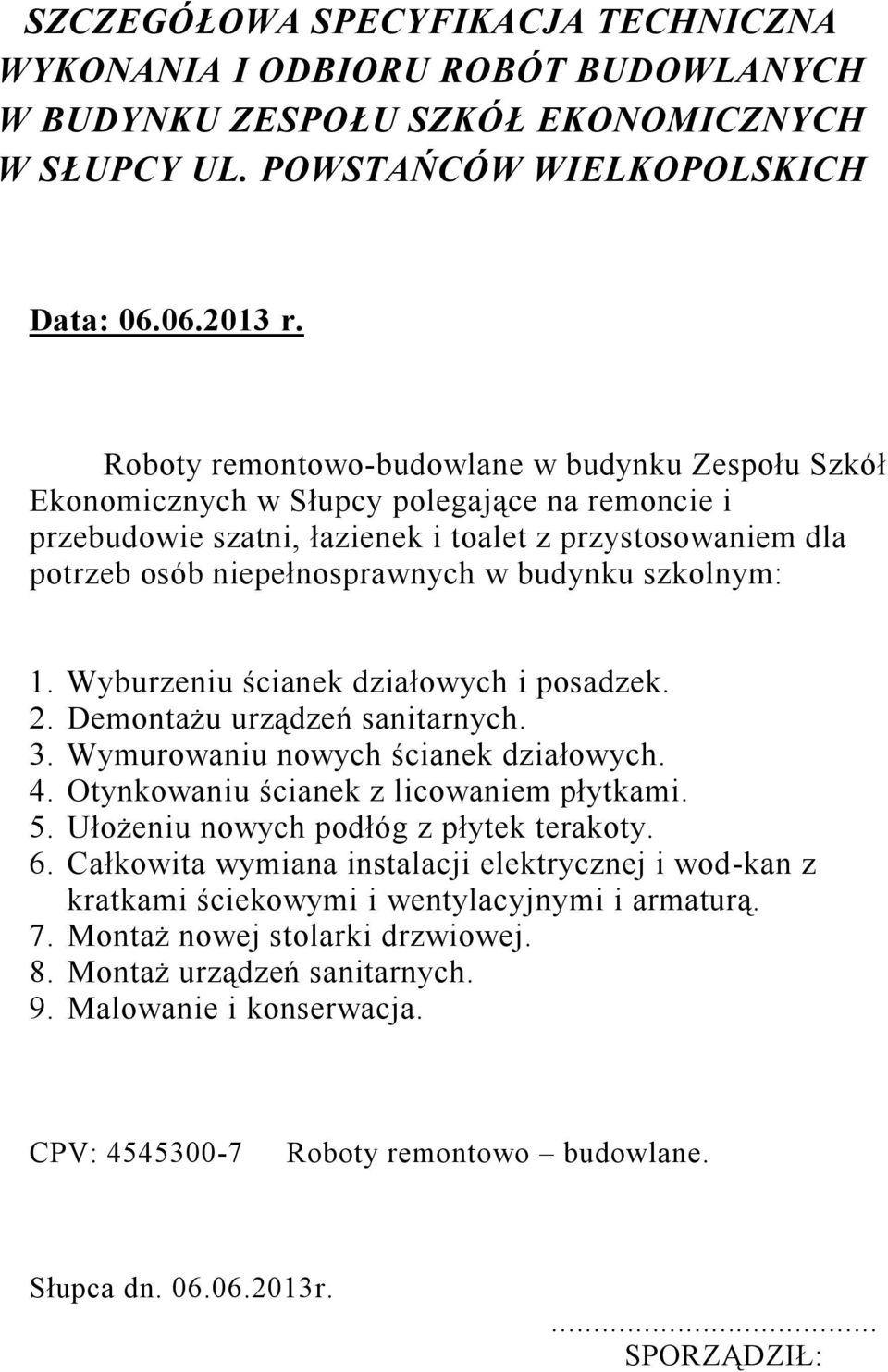

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH W BUDYNKU ZESPOŁU SZKÓŁ EKONOMICZNYCH W SŁUPCY UL. POWSTAŃCÓW WIELKOPOLSKICH Data: r. Roboty remontowo-budowlane w budynku Zespołu Szkół Ekonomicznych w Słupcy polegające na remoncie i przebudowie szatni, łazienek i toalet z przystosowaniem dla potrzeb osób niepełnosprawnych w budynku szkolnym: 1. Wyburzeniu ścianek działowych i posadzek. 2. Demontażu urządzeń sanitarnych. 3. Wymurowaniu nowych ścianek działowych. 4. Otynkowaniu ścianek z licowaniem płytkami. 5. Ułożeniu nowych podłóg z płytek terakoty. 6. Całkowita wymiana instalacji elektrycznej i wod-kan z kratkami ściekowymi i wentylacyjnymi i armaturą. 7. Montaż nowej stolarki drzwiowej. 8. Montaż urządzeń sanitarnych. 9. Malowanie i konserwacja. CPV: Roboty remontowo budowlane. Słupca dn r.... SPORZĄDZIŁ:

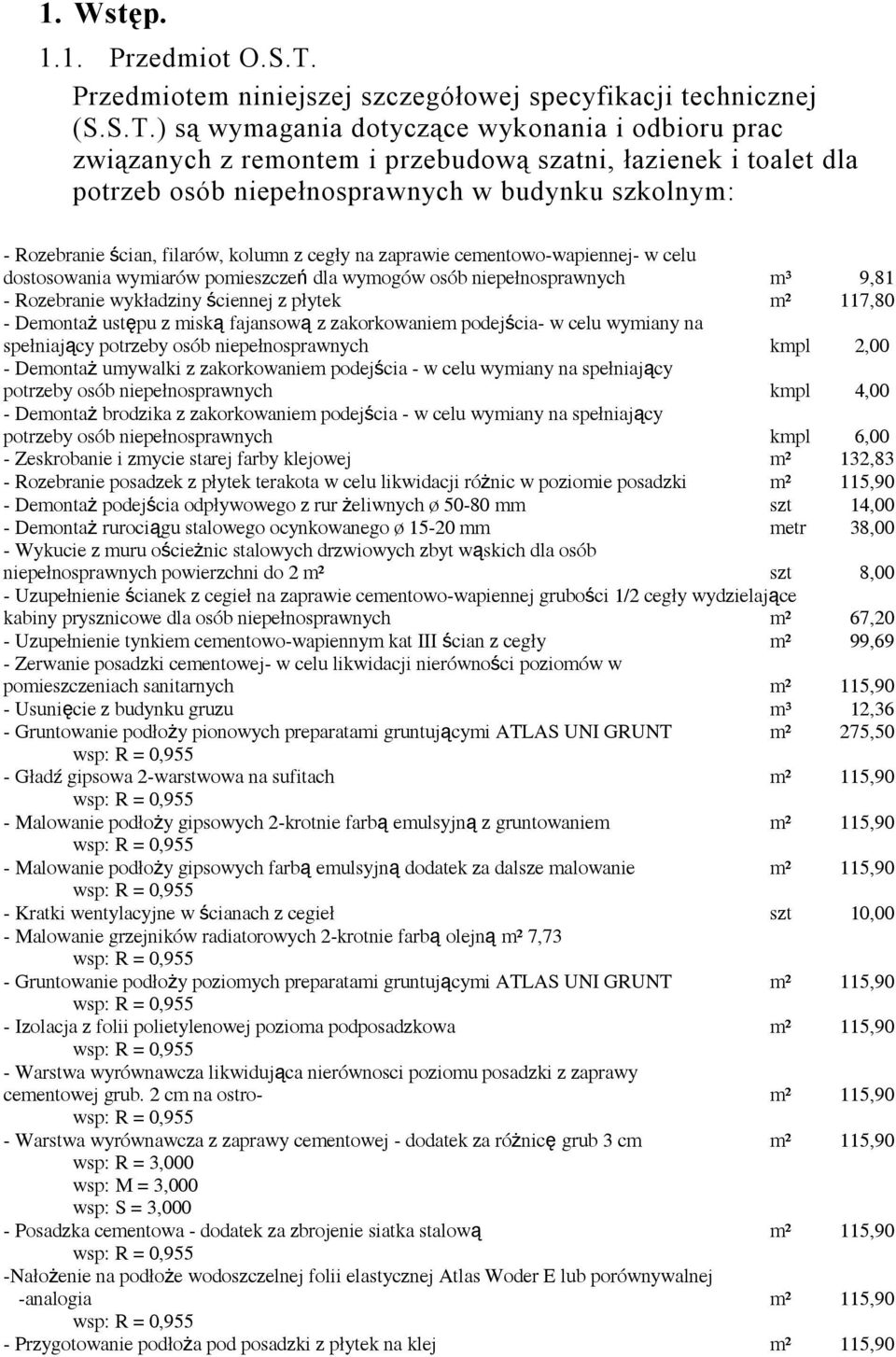

2 1. Wstęp Przedmiot O.S.T. Przedmiotem niniejszej szczegółowej specyfikacji technicznej (S.S.T.) są wymagania dotyczące wykonania i odbioru prac związanych z remontem i przebudową szatni, łazienek i toalet dla potrzeb osób niepełnosprawnych w budynku szkolnym: - Rozebranie ścian, filarów, kolumn z cegły na zaprawie cementowo-wapiennej- w celu dostosowania wymiarów pomieszczeń dla wymogów osób niepełnosprawnych m³ 9,81 - Rozebranie wykładziny ściennej z płytek m² 117,80 - Demontaż ustępu z miską fajansową z zakorkowaniem podejścia- w celu wymiany na spełniający potrzeby osób niepełnosprawnych kmpl 2,00 - Demontaż umywalki z zakorkowaniem podejścia - w celu wymiany na spełniający potrzeby osób niepełnosprawnych kmpl 4,00 - Demontaż brodzika z zakorkowaniem podejścia - w celu wymiany na spełniający potrzeby osób niepełnosprawnych kmpl 6,00 - Zeskrobanie i zmycie starej farby klejowej m² 132,83 - Rozebranie posadzek z płytek terakota w celu likwidacji różnic w poziomie posadzki m² 115,90 - Demontaż podejścia odpływowego z rur żeliwnych ø mm szt 14,00 - Demontaż rurociągu stalowego ocynkowanego ø mm metr 38,00 - Wykucie z muru ościeżnic stalowych drzwiowych zbyt wąskich dla osób niepełnosprawnych powierzchni do 2 m² szt 8,00 - Uzupełnienie ścianek z cegieł na zaprawie cementowo-wapiennej grubości 1/2 cegły wydzielające kabiny prysznicowe dla osób niepełnosprawnych m² 67,20 - Uzupełnienie tynkiem cementowo-wapiennym kat III ścian z cegły m² 99,69 - Zerwanie posadzki cementowej- w celu likwidacji nierówności poziomów w pomieszczeniach sanitarnych m² 115,90 - Usunięcie z budynku gruzu m³ 12,36 - Gruntowanie podłoży pionowych preparatami gruntującymi ATLAS UNI GRUNT m² 275,50 - Gładź gipsowa 2-warstwowa na sufitach m² 115,90 - Malowanie podłoży gipsowych 2-krotnie farbą emulsyjną z gruntowaniem m² 115,90 - Malowanie podłoży gipsowych farbą emulsyjną dodatek za dalsze malowanie m² 115,90 - Kratki wentylacyjne w ścianach z cegieł szt 10,00 - Malowanie grzejników radiatorowych 2-krotnie farbą olejną m² 7,73 - Gruntowanie podłoży poziomych preparatami gruntującymi ATLAS UNI GRUNT m² 115,90 - Izolacja z folii polietylenowej pozioma podposadzkowa m² 115,90 - Warstwa wyrównawcza likwidująca nierównosci poziomu posadzki z zaprawy cementowej grub. 2 cm na ostro- m² 115,90 - Warstwa wyrównawcza z zaprawy cementowej - dodatek za różnicę grub 3 cm m² 115,90 wsp: R = 3,000 wsp: M = 3,000 wsp: S = 3,000 - Posadzka cementowa - dodatek za zbrojenie siatka stalową m² 115,90 -Nałożenie na podłoże wodoszczelnej folii elastycznej Atlas Woder E lub porównywalnej -analogia m² 115,90 - Przygotowanie podłoża pod posadzki z płytek na klej m² 115,90

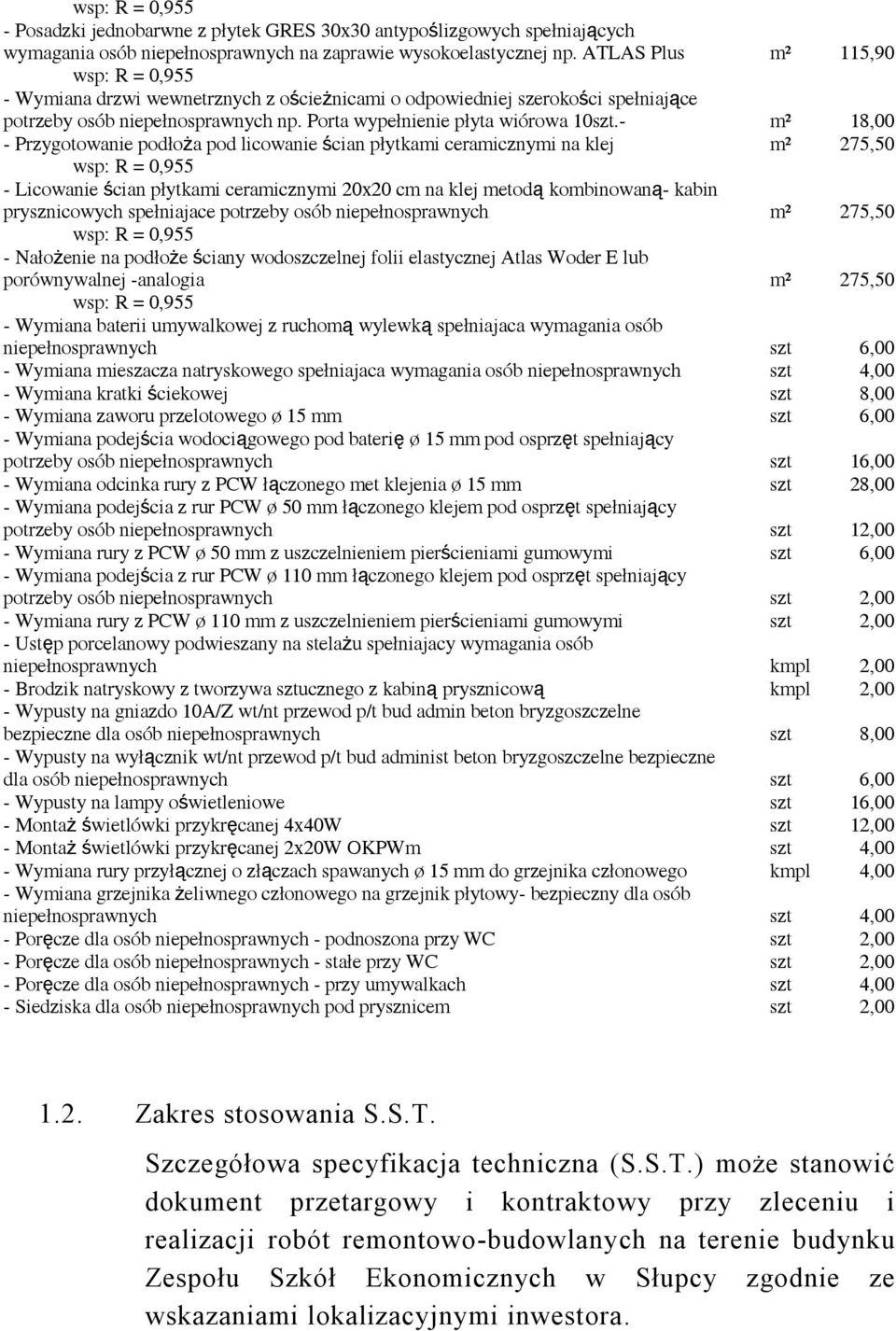

3 - Posadzki jednobarwne z płytek GRES 30x30 antypoślizgowych spełniających wymagania osób niepełnosprawnych na zaprawie wysokoelastycznej np. ATLAS Plus m² 115,90 - Wymiana drzwi wewnetrznych z ościeżnicami o odpowiedniej szerokości spełniające potrzeby osób niepełnosprawnych np. Porta wypełnienie płyta wiórowa 10szt.- m² 18,00 - Przygotowanie podłoża pod licowanie ścian płytkami ceramicznymi na klej m² 275,50 - Licowanie ścian płytkami ceramicznymi 20x20 cm na klej metodą kombinowaną- kabin prysznicowych spełniajace potrzeby osób niepełnosprawnych m² 275,50 - Nałożenie na podłoże ściany wodoszczelnej folii elastycznej Atlas Woder E lub porównywalnej -analogia m² 275,50 - Wymiana baterii umywalkowej z ruchomą wylewką spełniajaca wymagania osób niepełnosprawnych szt 6,00 - Wymiana mieszacza natryskowego spełniajaca wymagania osób niepełnosprawnych szt 4,00 - Wymiana kratki ściekowej szt 8,00 - Wymiana zaworu przelotowego ø 15 mm szt 6,00 - Wymiana podejścia wodociągowego pod baterię ø 15 mm pod osprzęt spełniający potrzeby osób niepełnosprawnych szt 16,00 - Wymiana odcinka rury z PCW łączonego met klejenia ø 15 mm szt 28,00 - Wymiana podejścia z rur PCW ø 50 mm łączonego klejem pod osprzęt spełniający potrzeby osób niepełnosprawnych szt 12,00 - Wymiana rury z PCW ø 50 mm z uszczelnieniem pierścieniami gumowymi szt 6,00 - Wymiana podejścia z rur PCW ø 110 mm łączonego klejem pod osprzęt spełniający potrzeby osób niepełnosprawnych szt 2,00 - Wymiana rury z PCW ø 110 mm z uszczelnieniem pierścieniami gumowymi szt 2,00 - Ustęp porcelanowy podwieszany na stelażu spełniajacy wymagania osób niepełnosprawnych kmpl 2,00 - Brodzik natryskowy z tworzywa sztucznego z kabiną prysznicową kmpl 2,00 - Wypusty na gniazdo 10A/Z wt/nt przewod p/t bud admin beton bryzgoszczelne bezpieczne dla osób niepełnosprawnych szt 8,00 - Wypusty na wyłącznik wt/nt przewod p/t bud administ beton bryzgoszczelne bezpieczne dla osób niepełnosprawnych szt 6,00 - Wypusty na lampy oświetleniowe szt 16,00 - Montaż świetlówki przykręcanej 4x40W szt 12,00 - Montaż świetlówki przykręcanej 2x20W OKPWm szt 4,00 - Wymiana rury przyłącznej o złączach spawanych ø 15 mm do grzejnika członowego kmpl 4,00 - Wymiana grzejnika żeliwnego członowego na grzejnik płytowy- bezpieczny dla osób niepełnosprawnych szt 4,00 - Poręcze dla osób niepełnosprawnych - podnoszona przy WC szt 2,00 - Poręcze dla osób niepełnosprawnych - stałe przy WC szt 2,00 - Poręcze dla osób niepełnosprawnych - przy umywalkach szt 4,00 - Siedziska dla osób niepełnosprawnych pod prysznicem szt 2, Zakres stosowania S.S.T. Szczegółowa specyfikacja techniczna (S.S.T.) może stanowić dokument przetargowy i kontraktowy przy zleceniu i realizacji robót remontowo-budowlanych na terenie budynku Zespołu Szkół Ekonomicznych w Słupcy zgodnie ze wskazaniami lokalizacyjnymi inwestora.

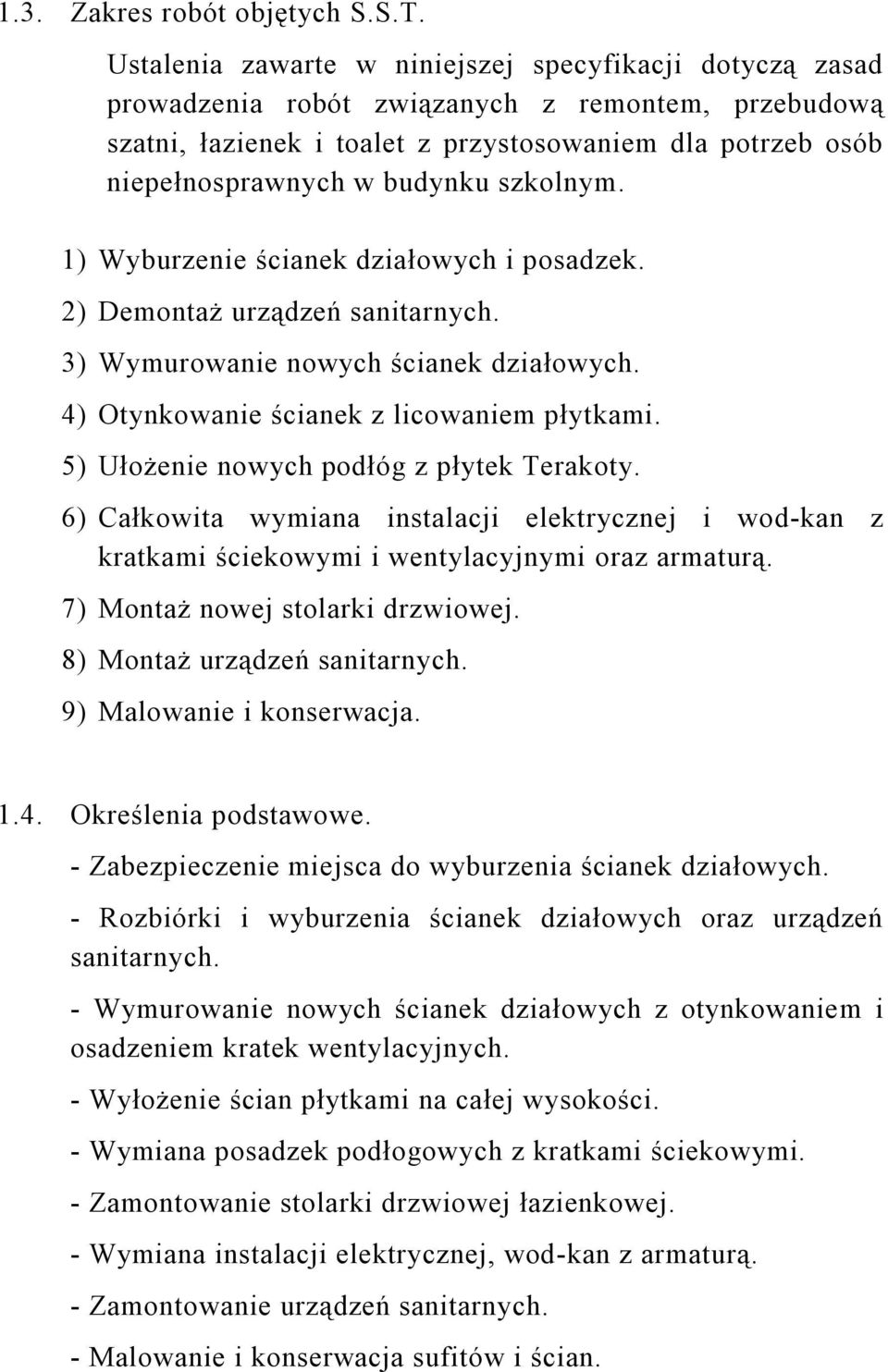

4 1.3. Zakres robót objętych S.S.T. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z remontem, przebudową szatni, łazienek i toalet z przystosowaniem dla potrzeb osób niepełnosprawnych w budynku szkolnym. 1) Wyburzenie ścianek działowych i posadzek. 2) Demontaż urządzeń sanitarnych. 3) Wymurowanie nowych ścianek działowych. 4) Otynkowanie ścianek z licowaniem płytkami. 5) Ułożenie nowych podłóg z płytek Terakoty. 6) Całkowita wymiana instalacji elektrycznej i wod-kan z kratkami ściekowymi i wentylacyjnymi oraz armaturą. 7) Montaż nowej stolarki drzwiowej. 8) Montaż urządzeń sanitarnych. 9) Malowanie i konserwacja Określenia podstawowe. - Zabezpieczenie miejsca do wyburzenia ścianek działowych. - Rozbiórki i wyburzenia ścianek działowych oraz urządzeń sanitarnych. - Wymurowanie nowych ścianek działowych z otynkowaniem i osadzeniem kratek wentylacyjnych. - Wyłożenie ścian płytkami na całej wysokości. - Wymiana posadzek podłogowych z kratkami ściekowymi. - Zamontowanie stolarki drzwiowej łazienkowej. - Wymiana instalacji elektrycznej, wod-kan z armaturą. - Zamontowanie urządzeń sanitarnych. - Malowanie i konserwacja sufitów i ścian.

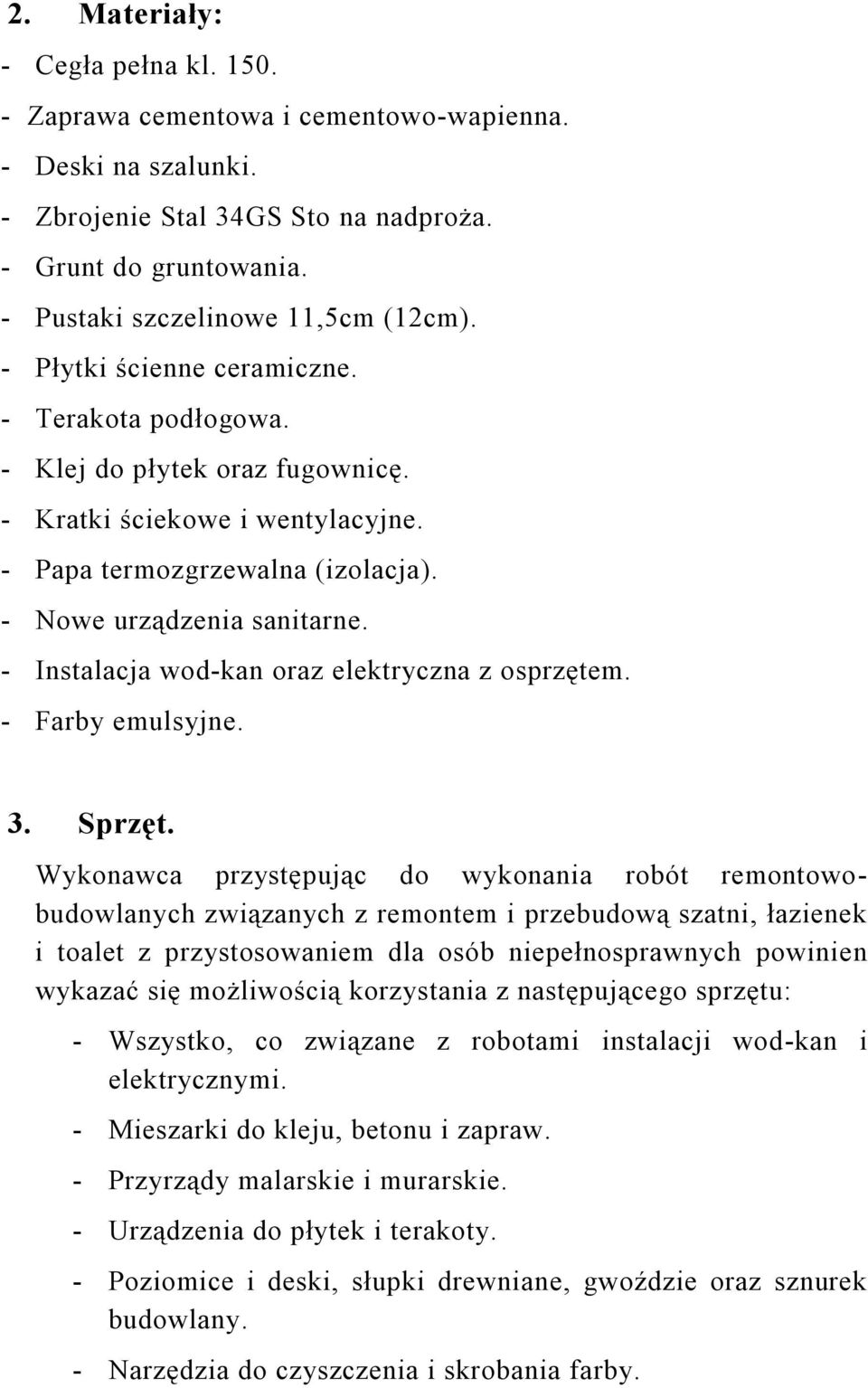

5 2. Materiały: - Cegła pełna kl Zaprawa cementowa i cementowo-wapienna. - Deski na szalunki. - Zbrojenie Stal 34GS Sto na nadproża. - Grunt do gruntowania. - Pustaki szczelinowe 11,5cm (12cm). - Płytki ścienne ceramiczne. - Terakota podłogowa. - Klej do płytek oraz fugownicę. - Kratki ściekowe i wentylacyjne. - Papa termozgrzewalna (izolacja). - Nowe urządzenia sanitarne. - Instalacja wod-kan oraz elektryczna z osprzętem. - Farby emulsyjne. 3. Sprzęt. Wykonawca przystępując do wykonania robót remontowobudowlanych związanych z remontem i przebudową szatni, łazienek i toalet z przystosowaniem dla osób niepełnosprawnych powinien wykazać się możliwością korzystania z następującego sprzętu: - Wszystko, co związane z robotami instalacji wod-kan i elektrycznymi. - Mieszarki do kleju, betonu i zapraw. - Przyrządy malarskie i murarskie. - Urządzenia do płytek i terakoty. - Poziomice i deski, słupki drewniane, gwoździe oraz sznurek budowlany. - Narzędzia do czyszczenia i skrobania farby.

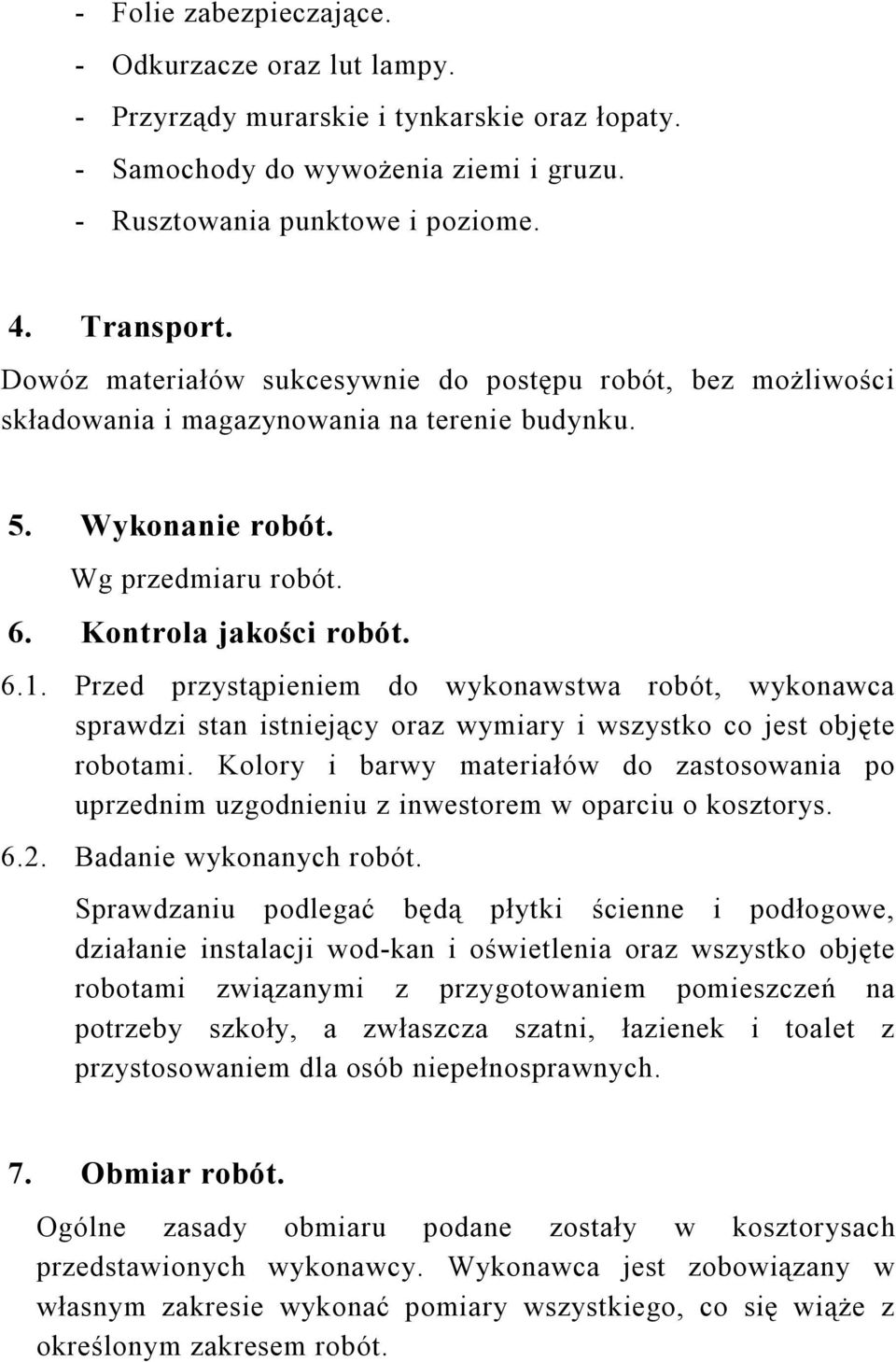

6 - Folie zabezpieczające. - Odkurzacze oraz lut lampy. - Przyrządy murarskie i tynkarskie oraz łopaty. - Samochody do wywożenia ziemi i gruzu. - Rusztowania punktowe i poziome. 4. Transport. Dowóz materiałów sukcesywnie do postępu robót, bez możliwości składowania i magazynowania na terenie budynku. 5. Wykonanie robót. Wg przedmiaru robót. 6. Kontrola jakości robót Przed przystąpieniem do wykonawstwa robót, wykonawca sprawdzi stan istniejący oraz wymiary i wszystko co jest objęte robotami. Kolory i barwy materiałów do zastosowania po uprzednim uzgodnieniu z inwestorem w oparciu o kosztorys Badanie wykonanych robót. Sprawdzaniu podlegać będą płytki ścienne i podłogowe, działanie instalacji wod-kan i oświetlenia oraz wszystko objęte robotami związanymi z przygotowaniem pomieszczeń na potrzeby szkoły, a zwłaszcza szatni, łazienek i toalet z przystosowaniem dla osób niepełnosprawnych. 7. Obmiar robót. Ogólne zasady obmiaru podane zostały w kosztorysach przedstawionych wykonawcy. Wykonawca jest zobowiązany w własnym zakresie wykonać pomiary wszystkiego, co się wiąże z określonym zakresem robót.

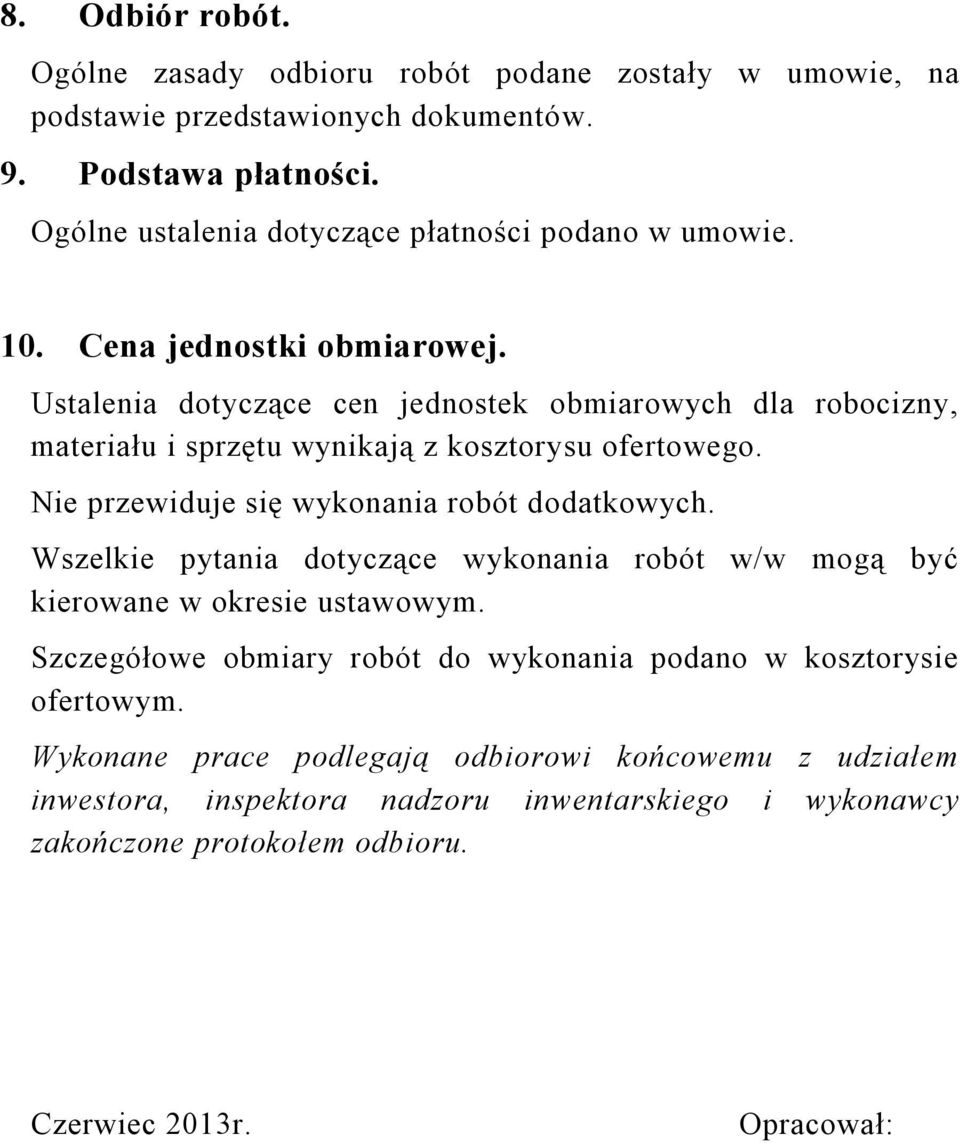

7 8. Odbiór robót. Ogólne zasady odbioru robót podane zostały w umowie, na podstawie przedstawionych dokumentów. 9. Podstawa płatności. Ogólne ustalenia dotyczące płatności podano w umowie. 10. Cena jednostki obmiarowej. Ustalenia dotyczące cen jednostek obmiarowych dla robocizny, materiału i sprzętu wynikają z kosztorysu ofertowego. Nie przewiduje się wykonania robót dodatkowych. Wszelkie pytania dotyczące wykonania robót w/w mogą być kierowane w okresie ustawowym. Szczegółowe obmiary robót do wykonania podano w kosztorysie ofertowym. Wykonane prace podlegają odbiorowi końcowemu z udziałem inwestora, inspektora nadzoru inwentarskiego i wykonawcy zakończone protokołem odbioru. Czerwiec 2013r. Opracował:
