1 Sami SAMI zawory iglicowe Zawory iglicowe i zblocza Katalog zawiera przegląd zaworów iglicowych i zbloczy zaworowych dedykowanych do instalacji automatyki i pomiarów 1 RQS jest zastrzeżoną marką handlową firmy RECTUS Polska 2

2 zawory iglicowe Sami Zawartość Informacje techniczne Kodyfikacja Zawory iglicowe Zblocza 2-zaworowe Zblocza 3-zaworowe str.2 str.3 str.4 str.7 str.10 Zblocza 5-zaworowe Akcesoria str.12 str.14 Informacje techniczne Konstrukcja zaworu Element Wersja AISI Pokrętło AISI 304 (opcjonalnie 316L) 1 2. Wkręt mocujący AISI 303 (opcjonalnie 316L) 2 3. Nakładka HYTREL Dławnica 5. Nakrętka dociskowa 6. Korpus Pierścień 8. Podkładka uszczelniająca 9. Uszczelnienie trzpienia 10. Trzpień PTFE / PEEK/ GRAFOIL Blokada 12. Nieobrotowa końcówka trzpienia AISI 304 (opcjonalnie 316L) Ciśnienie robocze Wykres zależności ciśnienia od temperatury Uszczelnienie trzpienia Materiał korpusu Temperatura robocza 0 C ( 0 F) Ciśnienie bar (psig) Ciśnienie bar (psi) PTFE PEEK -73 do +210 (-99 do +410) -40 do +260 (-40 do +500) 413 (6.000)* 413(6.000)* 690 (10.000) 552 (8.000) 414 (6.000) Uszczelnienie trzpienia GRAFOIL PTFE PEEK GRAFOIL -54 do +550 ( -65 do +950) 413(6.000)* 276 (4.000) 138 (2.000) Temperatura 0 C ( 0 F) * Dostępna również wersja na ciśnienie 690 bar 0 (32) 100 (212) 200 (392) 300 (572) 400 (752) 500 (932) 2 2

3 Sami Zawór z zabezpieczeniem przed użyciem przez osoby niepowołane Z pokrętłem blokowanym kłódką Ze zdejmowanym pokrętłem Operowanie zaworem wymaga specjalnego klucza. zawory iglicowe * Opcje zamówienia: Przykład: 1100 CGAGABAAA - zawór serii 1100, ciśnienie robocze 206 bar, przyłącze 1 NPT, przyłącze 1 NPT, materiał korpusu 316 L, uszczelnienie PTFE, 1/2 Kod 1100 Część główna C G A G A B A A Opcje A 1. Serie: zawory iglicowe zblocza dwuzaworowe zblocza trzyzaworowe zblocza czterozaworowe zblocza pięciozaworowe 2.Ciśnienie robocze bar (psig): B 206 (3.000) C 413 (6.000) D 689 (10.000) 3. Rozmiar przyłącza wejściowego: B 1/4 C 3/8 D 1/2 E 3/4 F Ø * G 1 H kołnierz I M20 *średnica podłączanej rury 4. Rodzaj przyłącza wejściowego: A gwint NPT B gwint BSPP C gwint BSPT D gniazdo do spawania rury (SW) E port do spawania (BW) F przyłącze pod rurkę typu Lok H kołnierz IEC /B I kołnierz IEC /A L kołnierz typu Coplanar N skok gwintu x 1,5 5. Rozmiar przyłącza wyjściowego: B 1/4 C 3/8 D 1/2 E 3/4 F Ø * G 1 H kołnierz I M20 6. Rodzaj przyłącza wyjściowego: A gwint NPT B gwint BSPP C gwint BSPT D gniazdo do spawania rury (SW) E port do spawania (BW) F przyłącze pod rurkę typu Lok H kołnierz IEC /B I kołnierz IEC /A L kołnierz typu Coplanar N skok gwintu x 1,5 7. Materiał korpusu: B Aisi 316 L C Aisi 316 Ti D Duplex F51 E Super Duplex F55 F Monel 400 G Hastelloy C276 H Inconel 625 I Tytan M Mosiądz N A350-LF2 O Incolloy 825 R F44 S Aisi 321 T Aisi Uszczelnienia A PTFE B GRAFOIL 9. Rodzaj korpusu: A standardowy B do gazów C wersja mini E wydłużony 10. Opcje A 1/2 B M10 C M20X1,5 T z gwintem wewnętrznym S z gwintem zewnętrznym D zawór owy zabezpieczony zdejmowanym pokrętłem E zawór wyrównujący i owy zabezpieczony zdejmowanym pokrętłem F zawór odcinający i owy zabezpieczony zdejmowanym pokrętłem G zawór odcinający i wyrównujący zabezpieczony zdejmowanym pokrętłem I wszystkie zawory zabezpieczone zdejmowanym pokrętłem R zawór odcinający zabezpieczony zdejmowanym pokrętłem H wszystkie zawory odcinające zabezpieczone kłódką Q - wszystkie zawory zabezpieczone kłódką L odtłuszczenie do aplikacji tlenowych P montaż panelowy 23

4 zawory iglicowe Sami Zawory iglicowe Cechy: - nieobrotowa, samodoszczelniająca końcówka trzpienia zapewnia większą żywotność metalowego gniazda zaworu, - obniżony poziom zużycia uszczelnień poprzez kontakt tylko z nieobrotową końcówką trzpienia, - standardowe uszczelnienie trzpienia wykonane z PTFE, w przypadku wysokich temperatur jako opcja GRAFOIL - możliwe wykonanie odtłuszczone do tlenu - nastawialna dławnica - dostępne wykonanie materiałowe odpowiadające normie NACE MR 0175 Parametry techniczne: - ciśnienie robocze: 413 bar (6.000 psi) lub 690 bar ( psi) - temperatura robocza dla uszczelnienia PTFE: -73 do C - temperatura robocza dla uszczelnienia Grafoil: -54 do C - otwór przelotowy: 4 mm, - materiał korpusu: S316, opcjonalnie: Duplex F51, Super Duplex F55, Monel 400, Hastelloy C276, Inconel 625 i inne wymienione na str. 3. Kod zamówienia (NPT) (NPT) CBABABAA 1/4 1/4 1000CCACABAA 3/8 3/8 1000CDADABAA 1/2 1/2 1000CEAEABAA 3/4 3/4 1000CGAGABAA zawór 3/4 40 mm zawór 1 50 mm 2 zawór 3/4 99 mm zawór mm 3 zawór 3/4 65 mm zawór 1 75 mm Kod zamówienia (NPT) (NPT) CBABABAA 1/4 1/4 1050CCACABAA 3/8 3/8 1050CDADABAA 1/2 1/2 1050CEAEABAA 3/4 3/ CGAGABAA odpowietrzenie M8x1 1 zawór 3/4 40 mm zawór 1 50 mm 2 zawór 3/4 99 mm zawór mm 3 zawór 3/4 65 mm zawór 1 75 mm 14

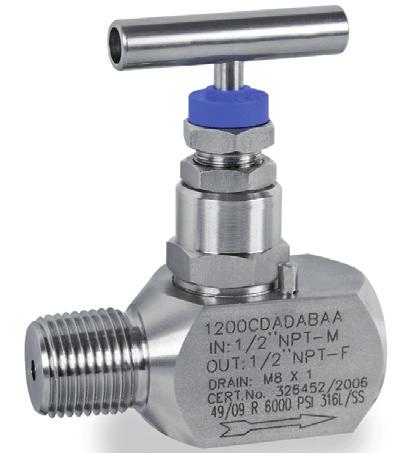

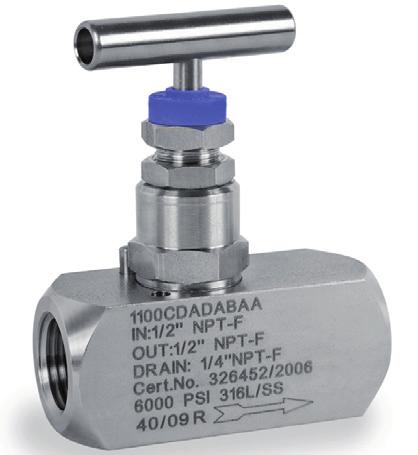

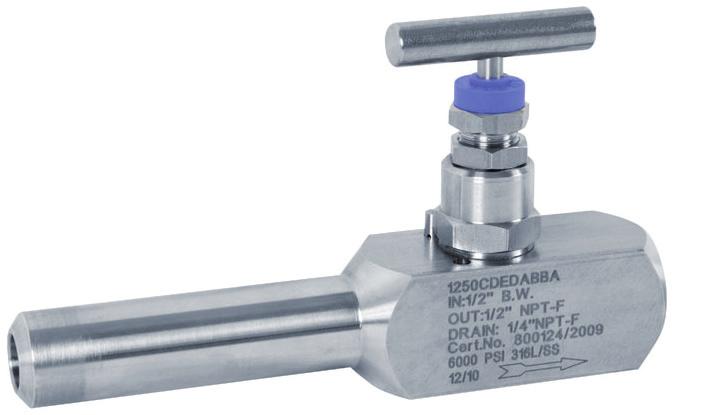

5 Zawory iglicowe Sami 1100 Kod zamówienia (NPT) (NPT) 1100CBABABAA 1/4 1/4 1100CCACABAA 3/8 3/8 1100CDADABAA 1/2 1/2 1100CEAEABAA 3/4 3/4 1100CGAGABAA zawory iglicowe 1/4 NPT-F zaślepiony korkiem zawór 3/4 40 mm zawór 1 50 mm 2 zawór 3/4 99 mm zawór mm 3 zawór 3/8 65 mm zawór 1/2 70 mm zawór 3/4 70 mm zawór 1 80 mm 1150 Kod zamówienia (NPT) (NPT) 1150CBABABAA 1/4 1/4 1150CCACABAA 3/8 3/8 1150CDADABAA 1/2 1/ Kod zamówienia (NPT) (NPT) 1200CBABABAA 1/4 1/4 1200CCACABAA 3/8 3/8 1200CDADABAA 1/2 1/ odpowietrznienie odpowietrzenie M8x1 M8x Kod zamówienia (NPT) (NPT) 1250CBABABAA 1/4 1/4 1250CCACABAA 3/8 3/8 1250CDADABAA 1/2 1/ odpowietrznienie M8x1 1 zawór 3/8 75 mm zawór 1/2 80 mm 1 52

6 zawory iglicowe Sami Zawory iglicowe 1300 Kod zamówienia (NPT) (NPT) 1300CBABABAA 1/4 3x1/4 1300CDADABAA 1/2 3x1/2 1300CEAEABAA 3/4 3x1/ Kod zamówienia 1201CDBDBBAA G1/2 G1/ M8x Kod zamówienia (NPT) (NPT) 1550CBABABAA 1/4 1/4 1550CCACABAA 3/8 3/8 1550CDADABAA 1/2 1/ Kod zamówienia (NPT) (NPT) 1600CBABABAA 1/4 1/4 1600CCACABAA 3/8 3/8 1600CDADABAA 1/2 1/ /4 NPT-F zaślepiony korkiem 61

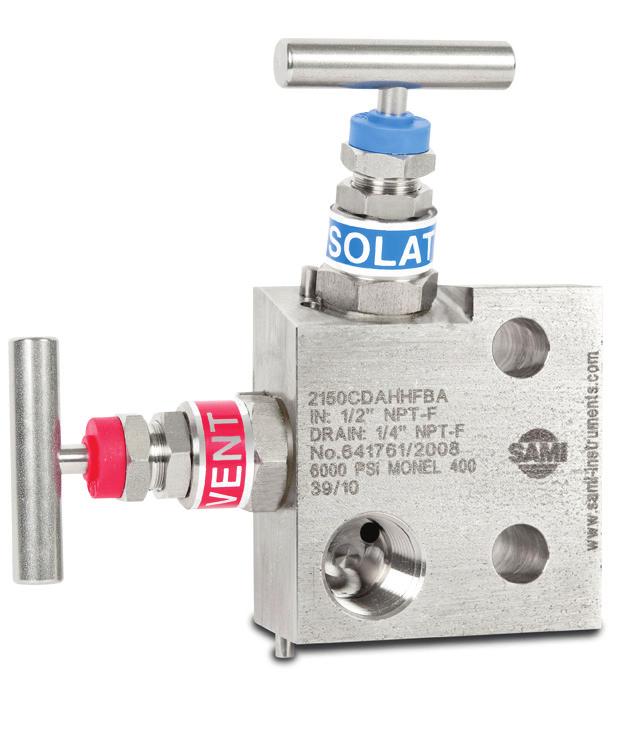

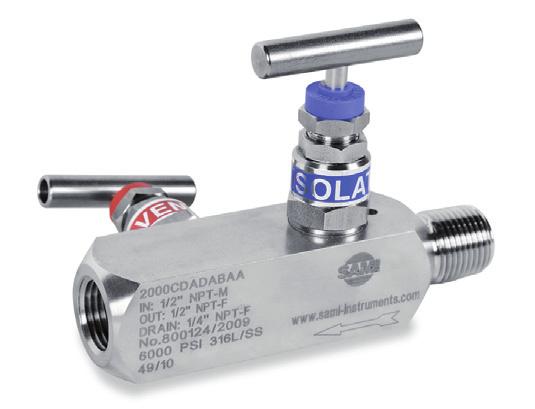

7 Zblocza 2-zaworowe Sami Cechy: - dwa zawory w jednym korpusie umożliwiają odcięcie ciśnienia oraz /odpowietrzenie, - nieobrotowa, samodoszczelniająca końcówka trzpienia zapewnia większą żywotność metalowego gniazda zaworu, - standardowe uszczelnienie trzpienia wykonane z PTFE, w przypadku wysokich temperatur GRAFOIL, - nastawialna dławnica, - wykonanie materiałowe odpowiadające normie NACE MR 0175, - możliwe wykonanie odtłuszczone do tlenu zblocza 2-zaworowe Parametry techniczne: - ciśnienie robocze: do 413 bar (6.000 psi) lub 690 bar ( psi) - temperatura robocza dla uszczelnienia PTFE: -73 do C - temperatura robocza dla uszczelnienia Grafoil: -54 do C - średnica nominalna: 4 mm - materiał korpusu: S316, opcjonalnie: Duplex F51, Super Duplex F55, Monel 400, Hastelloy C276, Inconel 625 i inne wymienione na str Kod zamówienia (NPT) (NPT) 2000CBABABAA 1/4 1/4 2000CDADABAA 1/2 1/ /4 NPT-F zaślepiony korkiem Kod zamówienia (NPT) (NPT) 2002CDADABAAA 1/2 1/ /4 NPT-F zaślepiony korkiem 1 27

8 zblocza 2-zaworowe Sami Zblocza 2-zaworowe 2003 Kod zamówienia (NPT) (NPT) 2003CBABABAA 1/4 1/4 2003CDADABAA 1/2 1/ /4 NPT-F zaślepiony korkiem 2050 Kod zamówienia (NPT) (NPT) 2050CBABABAA 1/4 1/4 2050CDADABAA 1/2 1/ /4 NPT-F dwa otwory montażowe 0 7 Kod zamówienia (NPT) (NPT) CBABABAA 1/4 1/4 2052CDADABAA 1/2 1/ dwa otwory montażowe 0 6, /4 NPT-F Kod zamówienia (NPT) (NPT) 2055CDADABAA 1/2 1/ /4 NPT-F zaślepiony korkiem

9 Zblocza 2-zaworowe Sami 2150 Kod zamówienia (NPT) 2150CBAHHBAA 1/4 kołnierz 2150CDAHHBAA 1/2 kołnierz zblocza 2-zaworowe 1/4 NPT-F otwór montażowy M Kod zamówienia (NPT) 2151CBAHHBAA 1/4 kołnierz 2151CDAHHBAA 1/2 kołnierz dwa otwory montażowe /4 NPT-F dwa otwory montażowe M Kod zamówienia (NPT) (NPT) 2250CBABABAA 1/4 1/4 2250CDADABAA 1/2 1/ /4 NPT-F Kod zamówienia (NPT) 2350CBAHHBAA 1/4 kołnierz 2350CDAHHBAA 1/2 kołnierz dwa otwory montażowe M dwa otwory montażowe M /4 NPT-F 1 29

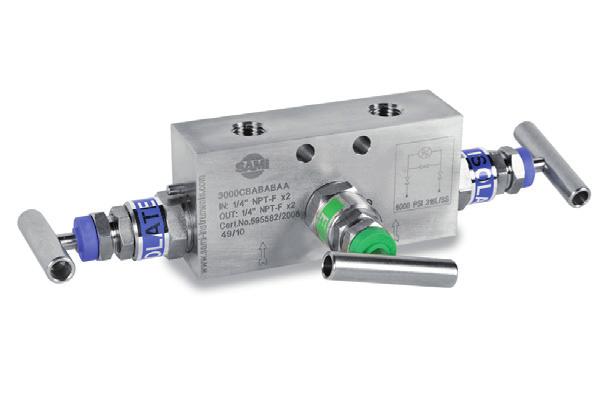

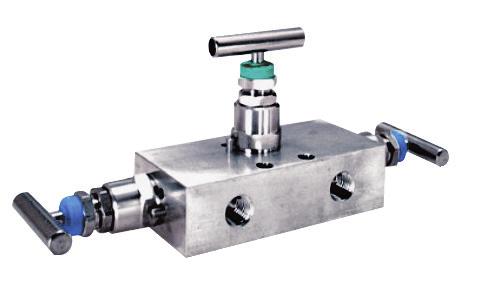

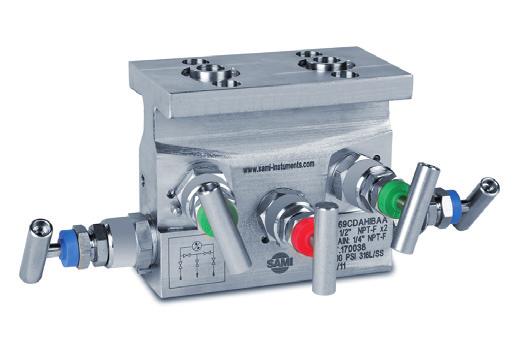

10 zblocza 3-zaworowe Sami Zblocza 3-zaworowe Cechy: - dwie odmiany konstrukcyjne: do bezpośredniego montażu z przetwornikami oraz do montażu na rurkach impulsowych - nastawialna dławnica - możliwe wykonanie odtłuszczone do tlenu - nieobrotowa, samodoszczelniająca końcówka trzpienia zapewnia większą żywotność metalowego gniazda zaworu - obniżony poziom zużycia poprzez kontakt tylko z nieobrotowa końcówką trzpienia - standardowe uszczelnienie trzpienia wykonane z PTFE, w przypadku wysokich temperatur GRAFOIL - opcjonalnie wykonanie materiałowe odpowiadajace normie NACE MR 0175 Parametry techniczne: - ciśnienie robocze: do 413 bar (6.000 psi) lub 690 bar ( psi) - temperatura robocza dla uszczelnienia PTFE: -73 do C - temperatura robocza dla uszczelnienia Grafoil: -54 do C - średnica nominalna :4 mm - materiał korpusu : S316, opcjonalnie: Duplex F51, Super Duplex F55, Monel 400, Hastelloy C276, Inconel 625 i inne wymienione na str Kod zamówienia (NPT) (NPT) 3000CBABABAA 1/4 1/ dwa otwory montażowe Kod zamówienia (NPT) (NPT) 3001CDADABAA 1/2 1/2 dwa otwory montażowe

11 Zblocza 3-zaworowe Sami 3050 Kod zamówienia (NPT) 3050CBAHHBAA 1/4 kołnierz 3050CDAHHBAA 1/2 kołnierz cztery otwory montażowe 0 12 zblocza 3-zaworowe dwa otwory montażowe M Kod zamówienia (NPT) (NPT) 3100CBABABAA 1/4 1/ dwa otwory montażowe 0 7 1/4 NPT-F Kod zamówienia (NPT) 3150CBAHHBAA 1/4 kołnierz 3150CDAHHBAA 1/2 kołnierz cztery otwory montażowe dwa otwory montażowe M Kod zamówienia (NPT) 3250CBAHHBAA 1/4 kołnierz 3250CDAHHBAA 1/2 kołnierz cztery otwory montażowe dwa otwory montażowe M

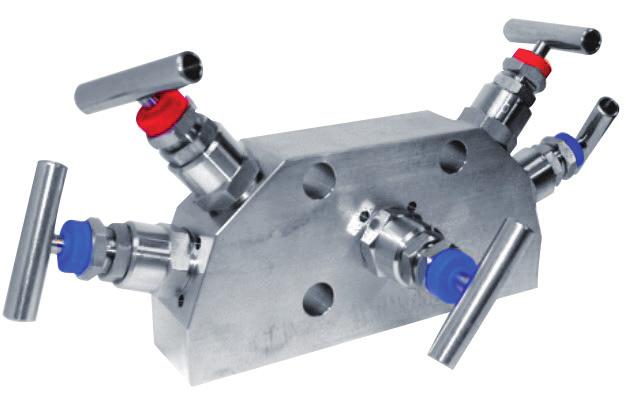

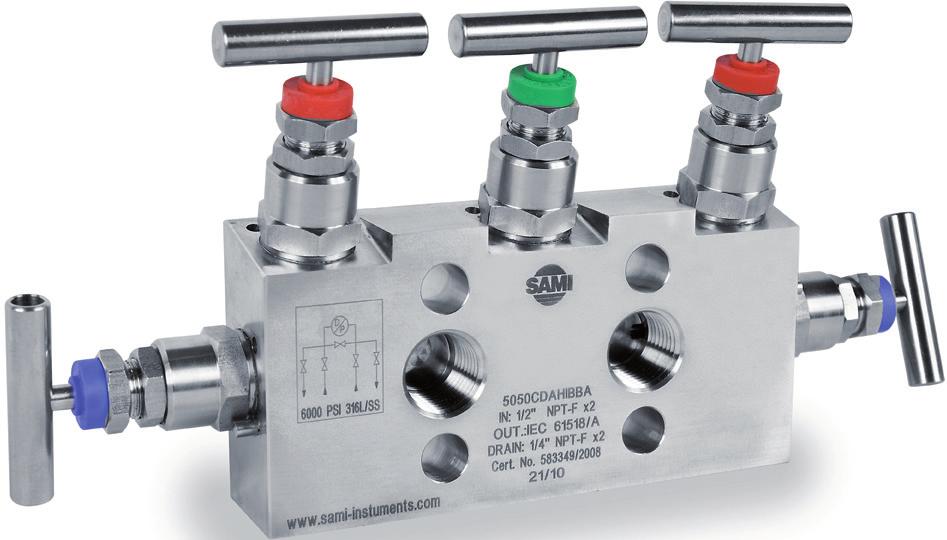

12 Sami Bloki zaworowe Sami Instruments Zblocza 5-zaworowe zblocza 5-zaworowe Cechy: - dwie odmiany konstrukcyjne do bezpośredniego montażu z przetwonikami oraz do montażu na rurkach impulsowych - nieobrotowa, samodoszczelniająca końcówka trzpienia zapewnia większą trwałość metalowego gniazda przy zamknięciu zaworu - obniżony poziom zużycia uszczelnień poprzez kontakt tylko z nieobrotową końcówką trzpienia - standardowe uszczelnienie trzpienia z PTFE może zostać zastąpione uszczelnieniem Grafoil dla wysokich temperatur - nastawialna dławnica - wykonanie materiałowe odpowiadające normie NACE MR możliwe wykonanie odtłuszczone do tlenu Parametry techniczne: - ciśnienie robocze: 413 bar (6.000 psi) do 690 bar ( psi) - temperatura robocza dla uszczelnienia PTFE: -73 do C - temperatura robocza dla uszczelnienia Grafoil: -54 do C - średnica nominalna :4 mm - materiał korpusu : S316, opcjonalnie: Duplex F51, Super Duplex F55, Monel 400, Hastelloy C276, Inconel 625 i inne wymienione na str Kod zamówienia (NPT) (NPT) 5000CBABABAA 1/4 1/4 5000CDADABAA 1/2 1/ /4 NPT-F dwa otwory montażowe M Kod zamówienia (NPT) 5050CBAHHBAA 1/4 kołnierz 5050CDAHHBAA 1/2 kołnierz /4 NPT-F dwa otwory montażowe M

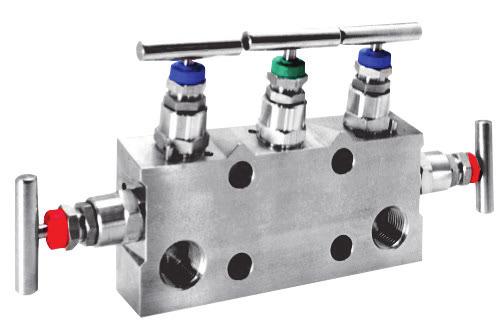

13 Zblocza 5-zaworowe Sami 5150 Kod zamówienia (NPT) 5150CBAHIBAA 1/4 Kołnierz 5150CDAHIBAA 1/2 Kołnierz maksymalny zblocza 5-zaworowe /2 NPT-F 1/2 NPT-F 1/4 NPT-F Kod zamówienia (NPT) 5450CBAHHBAA 1/4 Kołnierz 5450CDAHHBAA 1/2 Kołnierz M20x1,4 dwa otwory montażowe M Kod zamówienia (NPT) 5600CBAHHBAA 1/4 kołnierz 5600CDAHHBAA 1/2 kołnierz dwa otwory montażowe M /4 NPT-F kołnierza kołnierza Produkty specjalne 1 213

14 Akcesoria Sami Akcesoria Adaptor Kod zamówienia L L1 CH C0520 C0520/17/01 1/4NPT G1/4 35, C0520/59/01 1/4NPT G1/ C0520/01/01 1/4NPT 1/2NPT 32 7,5 22 C0520/18/01 1/2NPT G1/4 36, C0520/43/01 R1/2 1/2NPT 46, C0520/03/01 1/2NPT G1/ C0520/19/01 1/2NPT R1/ CH L L1 C0520/45/01 1/2NPT M20x1, Adaptor obrotowy Kod zamówienia (NPT ) L L1 CH A0550 A0550/12/01 1/2 1/2NPT 85 51,9 32 A0550/01/01 1/2 G1/ A0550/08/01 1/2 M20x1, Rys. dla złącza A0550/12/01 CH Rys. dla złącza A0550/01/01 oraz A0550/08/01 L L1 CH C = 2 mm L Tłumik pulsacji do manometrów Kod zamówienia L L1 CH A0560 A0560/07/01 M20x1,5 M20x1, A0560/10/01 G1/2 G1/ A0560/11/01 1/2NPT 1/2NPT CH L L1 Uchwyty zbloczy zaworowych Uchwyt zblocza 2- zaworowego Kod: A Uchwyt zblocza 2- zaworowego Kod: A Uchwyt zblocza 2- zaworowego Kod: A Uchwyt zblocza 2- zaworowego Kod: A Uchwyt zblocza 3-zaworowego Kod: A Uchwyt zblocza 3-zaworowego Kod: A Uchwyt zblocza 3-zaworowego Kod: A Uchwyt zblocza 5-zaworowego Kod: A

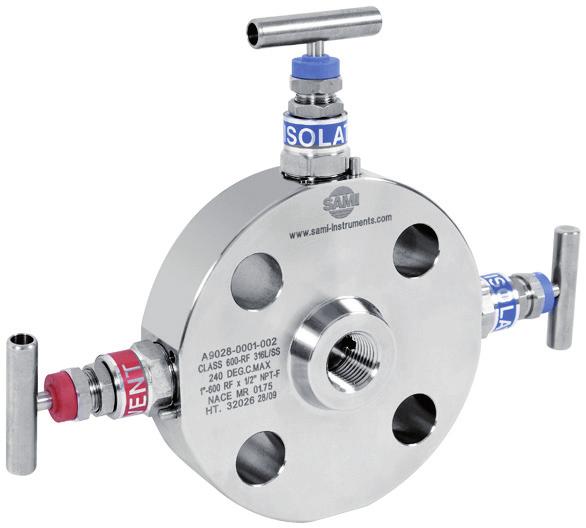

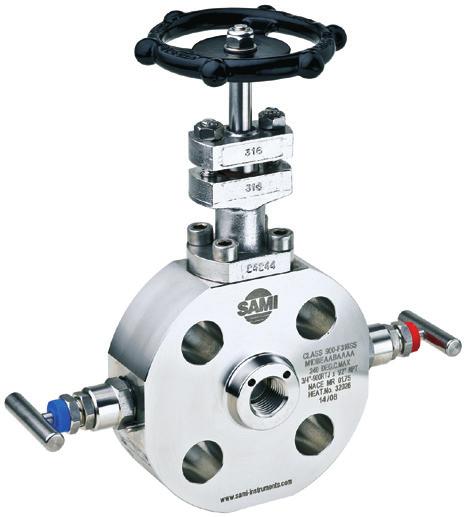

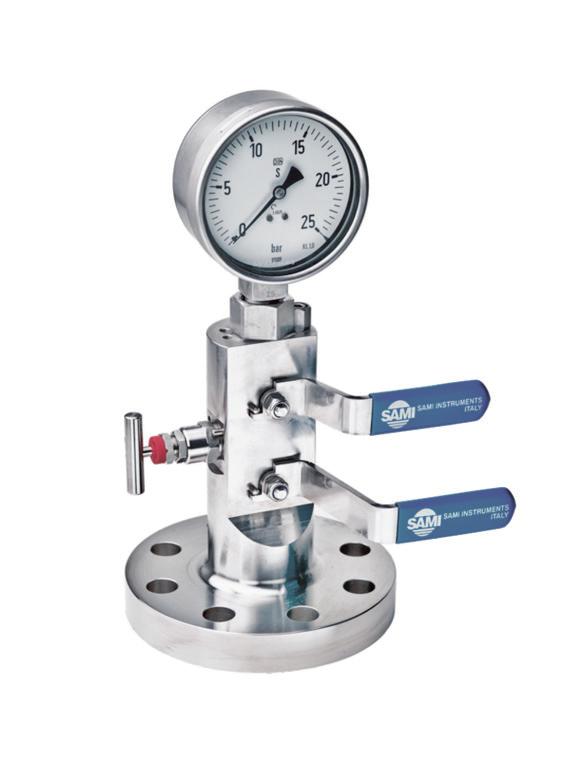

15 Wielozaworowe bloki kołnierzowe Sami Monoflansze Dzięki zwartej konstrukcji innowacyjne bloki zaworowe z tej grupy, w odróżnieniu od tradycyjnych zestawów wielkogabarytowych zaworów, zapewniają znaczną redukcję miejsca niezbędnego do montażu, redukują ciężar zestawu, jak również zmniejszają liczbę miejsc potencjalnej nieszczelności. Cechy: - oferowana jest duża ilość odmian bloków pod kątem liczby zaworów i ich rozmieszczenia (odcinające, odcinająco owe, podwójnie odcinająco owe i inne) - wszystkie bloki mogą być montowane poziomo bądź pionowo - kołnierze ANSI B16.5 w rozmiarach od ½ do 3 (DN 15 do DN 80) - zakres ciśnień wg ANSI od 150 do 2500 lbs - dostępne wersje kołnierzy zgodne z normą API 6A od 1-13/16 do 2-9/16 dla ciśnień do psi - standardowe uszczelnienie z PTFE lub Grafoil do wysokich temperatur do C - wykonania fire-safe z certyfikatem poświadczającym zgodność z normami brytyjskimi B.S. 6755Part 2 - materiał korpusu i zaworów ze stali nierdzewnej 316L jako standard; inne stopy na życzenie: Duplex; Super Duplex; Monel 400; Hasteloy C276; tytan; Incolloy 825 (także stal węglowa) Monobloki DBB Ta grupa wielofunkcyjnych zaworów umożliwia proste przejście z instalacji procesowej do części pomiaro Dzięki takiemu rozwiązaniu radykalnie zmniejsza się liczba połączeń, a tym samym ryzyko nieszczelności. Cechy: - oparty na jednoczęściowych korpusach typoszereg zaworów cechuje różnorodność odmian, gwarantujących spełnienie różnorodnych potrzeb instalacyjnych (odcinające, odcinająco owe, podwójnie odcinająco owe) - różnorodność przyłączy: kołnierz/kołnierz; kołnierz/gwint - dostępne rozmiary od od ½ do 3 (DN 15 do DN80) - flansze ANSI B16.5 RF i RTJ; przyłącza gwintowane NPT zgodne z ASME B zakres ciśnień wg ANSI od 150 do 2500 lbs - wykonania zgodne z API 6A dla ciśnień do 1034 bar - standardowe uszczelnienie z PTFE lub Grafoil do wysokich temperatur nawet do C - materiał korpusu i zaworów 316L jako standard; inne stopy na życzenie: Duplex; Super Duplex; Monel 400; Hasteloy C276; tytan; Incolloy 825 (także stal węglowa) 15 2
