1 RD7100 Optymalna precyzja dla Twoich potrzeb

2 Od czasu kiedy ponad 40 lat temu firma Radiodetection zaprezentowała swoje pierwsze komercyjne lokalizatory o dwóch antenach, staliśmy się pionierami wielu technologii, które znajdują obecnie szerokie zastosowanie w dziedzinie lokalizacji. Tym, co napędza rozwój takich innowacji jak pomiar głębokości, StrikeAlert oraz orientacja za pomocą kompasu jest determinacja, żeby prace wykopaliskowe stały się łatwiejsze i bezpieczniejsze. Lokalizatory RD7100, dedykowane dla konkretnych odbiorców zostały zbudowane w oparciu o ten rodowód wydajności, jakości i wytrzymałości. Zawierając nasze najbardziej zaawansowane technologie, każdy model jest optymalizowany pod kątem wyzwań lokalizacji konkretnej struktury. Zintegrowane systemy GPS i zapisu historii użytkowania generują automatycznie dane dla raportów, lub wewnętrznych audytów jakościowych oraz BHP, aby promować najlepsze wzorce pracy. 2

3 Wyświetlacz LCD o wysokim kontraście dobrze czytelny nawet w pełnym słońcu Równoczesne wyświetlanie głębokości oraz natężenia prądu sygnału dające więcej pewności, że trasowana jest linia docelowa Lekka i ergonomiczna konstrukcja wygodna w użytkowaniu Częstotliwości odpowiednio dobrane Każdy model ma określony zestaw częstotliwości lokalizacyjnych dobranych pod kątem konkretnych zastosowań Tryb Naprowadzania Błyskawiczne trasowanie ścieżkę przebiegu linii docelowej przy pomocy proporcjonalnych strzałek i wskaźnika kierunku Dobrze widoczne, odblaskowe nalepki pomagają chronić operatorów i sprzęt Lokalizacja na dłuższych dystansach 90V moc wyjściowa sygnału oraz automatyczne opasowanie do impedancji Zbudowany do pracy w trudnych warunkach IP65 Odporna na wstrząsy i wnikanie wody i pyłów obudowa chroni przed uderzeniami i upadkami Zaprojektowana precyzja Unikalny układ 5 specjalnie wyprodukowanych anten bazowych zapewnia dokładność oraz powtarzalność Można dopasować generator do modelu aby go łatwiej obsługiwać Tacka bazowa na akcesoria 3 LETNIA GWARANCJA UDZIELONA PRZY REJESTRACJI U PRODUCENTA Pakiet baterii litowo-jonowych Opcja akumulatorów litowo jonowych dla lokalizatora, jak generator przedłuża działanie oraz obniża koszty eksploatacji. GPS i historia użytkowania Zintegrowany moduł GPS oraz automatyczne zapisywanie historii użytkowania pozwala kierownictwu prześledzić sposób użytkowania zapewniając wprowadzanie najlepszych wzorców. Sondy Lokalizacja nieprzewodzących rur i kabli oraz odpływów na głębokościach do 15m. 3

4 Oznacz i ochroń swoje sieci podziemne JEDNOCZESNY ODCZYT GŁĘBOKOŚCI I NATĘŻENIA PRĄDU Zgodność odczytów głębokości oraz prądu daje pewność, że trasowana jest dobra linia Dokładne znakowanie zakopanej struktury zapewnia minimalny czas przestojów podczas napraw i czynności serwisowych. Zapobiega również uszkodzeniom, które mogą być kosztowne dla zarówno klientów, jak wykonawców. RD7100 oferuje potęgę najbardziej zaawansowanych technologii firmy Radiodetection, wraz z każdym modelem zoptymalizowanym dla konkretnej branży. Użytkownicy korzystają z prostego menu i możliwości skrojonych na miarę swoich oczekiwań. Tryb naprowadzania ZABEZPIECZENIE PRZEZ PRZECIĄŻENIEM Odfiltrowuje zakłócenia, umożliwiając użycie w bardzo zakłóconych środowiskach takich, jak w pobliżu podstacji, lub pod liniami wysokiego napięcia Umożliwia on bardzo szybkie znalezienie i śledzenie trasy pojedynczej linii. Informacja o kierunku jest wyświetlana razem z proporcjonalnymi strzałkami kierunkowymi pomocnymi przy znajdywaniu linii I utrzymywaniu na jej trasie. Jednoczesne wyświetlanie głębokości informacji o prądzie daje pewność, że trasowana jest właściwa linia jest śledzona nawet w przypadku dużego zagęszczenia sieci. W pofałdowanym, lub trudnym terenie zróżnicowany dźwięk może uwolnić użytkownika od patrzenia w ekran oraz koncentracji na ewentualnych zagrożeniach. TRYB MAKSIMUM+ POŁĄCZENIE SZYBKOŚCI Z DOKŁADNOŚCIĄ Tryb Maksimum+ pozwala dodać strzałki trybu Naprowadzania, lub trybu Minimum do dokładności trybu Maksimum. l Użycie Trybu naprowadzania pozwala dotrzeć na miejsce szybciej l Użycie Minimum do Maksimum pozwala sprawdzać, czy nie ma innych zakłóceń. POTĘGA LOKALIZACJI POD PALCAMI Panel sterowania w tym samym układzie, co w poprzednich modelach, aby zredukować czas nauki obsługi urządzenia. Power Filters Ustalenie, czy mocny sygnał pochodzi z jednego źródła, czy wielu kabli, wykorzystując częstotliwości harmoniczne sieci zasilających TruDepth Odczyty głębokości podawane są tylko wtedy, gdy lokalizator RD7100 jest dobrze zorientowany i można mieć zaufanie do wyniku. 4

5 Promując najlepsze praktyki Tam, gdzie chodzi o zabezpieczenie przed zerwaniami, tam, gdzie koszty ludzkie oraz finansowe mogą być znaczne, zapewnienie przestrzegania najlepszych praktyk jest konieczne. Obserwacja zachowań i zapobieganie powstawaniu złych nawyków jest trudne. Lokalizator RD7100 ma szereg funkcji zaprojektowanych tak, aby ułatwić obserwowanie najlepszych praktyk oraz upewnienia się, że produkt jest w dobrym stanie przed jego użyciem. AUTOMAYCZNY ZAPIS HISTORII UŻYTKOWANIA I POZYCJA GPS UNOWOCZEŚNIONY SAMO-TEST Prawidłowość działania system może zostać sprawdzona na miejscu badania. Urządzenie aplikuje sygnały do obwodów lokalizacyjne, a także sprawdza wyświetlacz i zasilanie. Lokalizatory RD7100 wyposażone w GPS, automatycznie zapisują kluczowe parametry co sekundę, dając kompleksowy obraz składający się z konkretnych lokalizacji I pozwalający na ocenę wzorców użytkowania na przestrzeni dłuższych okresów. Generowane dane mogą być użyte w celu dopilnowania procesu lokalizacji, lub do tego, żeby zidentyfikować, kto ma dodatkowe potrzeby szkoleniowe, zanim złe nawyki narosną. Dodatkowo, informacja może zostać użyta do audytów wewnętrznych, ewentualnie dla osób zainteresowanych wprowadzeniem ulepszeń. STRIKEALERT W TRYBACH AKTYWNYCH I PASYWNYCH Ostrzeżenia wizualne oraz dźwiękowe przy napotkaniu płytko położonych kabli redukują ryzyko wypadków. Dane mogą zostać wyeksportowane w wielu uniwersalnych formatach, np. KML. Image 2015 Google Earth ecert ZDALNA I SZYBKA KALIBRACJA Można weryfikować i certyfikować kalibrację swojego lokalizatora przez Internet za pomocą programu RD Manager bez konieczności zwrotu go do centrum serwisowego. W przypadku RD7100 można mieć pewność, że lokalizator jest gotowy do pracy każdego dnia o każdej porze. CALSafe Wymuszanie przestrzegania warunków użytkowania poprzez automatyczną dezaktywacje sprzętu wraz z odliczaniem 30 dni do wygaśnięcia aktualnego certyfikatu. WSPARCIE WTEDY, GDY POTRZEBNE Lokalizator RD7100 ma 3-letnią gwarancję po jego rejestracji unikalną w branży. Nasza światowa sieć sprzedażowa oraz naprawcza zapewnia kompleksowe wsparcie techniczne oraz szkolenie skrojone według potrzeb. PRACA W KAŻDYCH WARUNKACH (IP65) Mocna konstrukcja oraz szczelna obudowa chronią lokalizator RD7100, zapewniając niezawodność w niemalże każdych warunkach. 5

6 Lokalizator RD7100 oferuje wybór trybów lokalizacji, każdy optymalny do konkretnego zastosowania MAKSIMUM Wyświetla najmocniejszą reakcję gdy lokalizator znajduje się bezpośrednio nad infrastrukturą. Wyświetlane są również głębokość i natężenie prądu. Zastosowanie: Precyzyjna lokalizacja poprzedzająca wykopy. Wielu fachowców zostało przeszkolonych w zakresie użytkowania tego trybu i doceniają oni prostotę wyświetlanych informacji. MAKSIMUM+ Do trybu Maksimum można dodać tryby naprowadzania, lub Minimum i korzystać z nich alternatywnie. Zastosowanie: Szybka lokalizacja trybem Maksimum i sprawdzenie obecności innych elementów infrastruktury podziemnej, np. rur i kabli generujących zakłócenia. NAPROWADZANIE Do trybu Maksimum można dodać tryby naprowadzania, lub Minimum i korzystać z nich alternatywnie. Zastosowanie: Szybka lokalizacja trybem Maksimum i sprawdzenie obecności innych elementów infrastruktury podziemnej, np. rur i kabli generujących zakłócenia. SZEROKI Tryb działający podobnie, jak Maksimum, ale bardziej odpowiedni do lokalizacji słabszych sygnałów. Zastosowanie: Lokalizacja głęboko zakopanych linii, lub gdy niski poziom sygnału, albo zakłócenia znacznie utrudniają lokalizację w trybie Maksimum. MINIMUM Strzałki i sygnały dźwiękowe wskazują gdzie znajduje kable w odniesieniu do operatora. Sygnał zanika nad kablem. Zastosowanie: Trasowanie długich odcinków w otoczeniu niezakłócanym inną infrastrukturą. Sygnały dźwiękowe pozwalają na lokalizację bez patrzenia na wyświetlacz. 6 Optymalna precyzja dla konkretnych branż Wszystkie lokalizatory RD7100 dysponują pionierskimi rozwiązaniami firmy Radiodetection, takimi jak StrikeAlert, kompas oraz głębokość w standardzie. Każdy model RD7100 jest również optymalizowany pod kątem branży: BUDOWNICTWO: RD7100SL Dokładny i prosty w obsłudze, RD7100SL dysponuje czterema aktywnymi oraz dwoma pasywnymi częstotliwościami, które odpowiadają wymaganiom większości zadań lokalizacyjnych tej branży. Trwała, klasyfikowana na IP65 obudowa razem z wyświetlaczem o dużym kontraście czynią go odpowiednim do pracy we wszystkich warunkach pogodowych WODAOCIĄGI I KANALIZACJA: RD7100DL(G) Wraz z czterema częstotliwościami sond, lokalizatora RD7100DL można użyć do trasowania głęboko położonych rur wykonanych z różnych materiałów zwłaszcza: żeliwa, gliny, włókien szklanych i cegieł. Dodatkowo można lokalizować sygnały emitowane przez system ochrony katodowej (CPS) aplikowanych na rurach. ENERGETYKA: RD7100PL(G) Zaprojektowane do użycia w miejscu gęsto ułożonej infrastruktury gdzie sygnały ze sprzętu zasilanego wysokim napięciem mogą być mylące, lub zagłuszające. Zabezpieczenie przed przeciążeniem (DOP) redukuje efekt zakłóceń, podczas, gdy funkcji Power Filters można użyć do ustalenia, czy sygnał pochodzi z jednego źródła, czy z wielu kabli. TELEKOMUNIKACJA: RD7100 TL(G) RD7100TL jest wyposażony w większą ilość częstotliwości mogących lokalizować kable o wyższej impedancji w splocie par, lub częstotliwości sond do trasowania ścieków i odpływów. Wyższe częstotliwości mogą być również używane do trasowania ekranowanych kabli domowych bez uziemienia. Uszkodzenia doziemione kabli mogą być lokalizowane przy pomocy ramki A z dokładnością do 10cm z użyciem częstotliwości 8kHz FF.

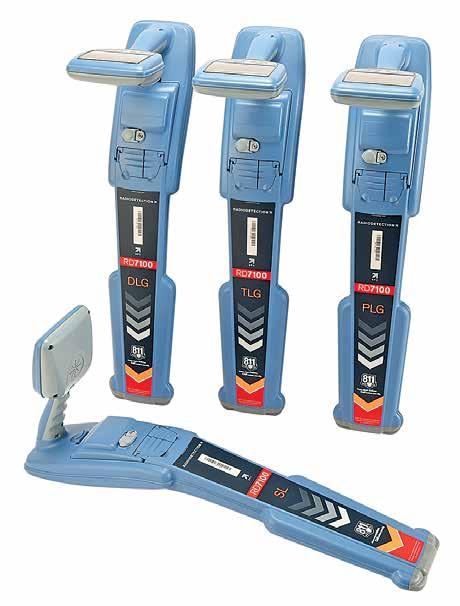

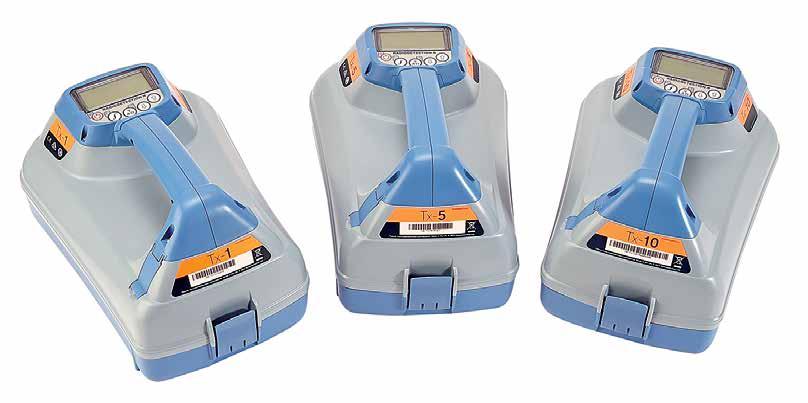

7 Co jeszcze możemy z systemem RD7100 Lokalizacja Uszkodzeń FF Po uzupełnieniu zestawu lokalizacyjnego RD7100 akcesorium Ramka A - można lokalizować doziemienia z dokładnością do 10 cm. Program RD Manager Możliwość zdalnej kalibracji, ustawienia lokalizatora, analizy wyników i wyświetlania ich w programach zewnętrznych, np. Google Maps (wersja z GPS). Wersje RD7100: RD7100: SL DL DLG PL PLG TL TLG Częstotliwości lokalizacyjne Częstotliwości sond Tryby pasywne Kompas w trybach aktywnych Kompas w trybach pasywnych CPS CPS Power Filters Power Filters Głębokość w trybie Power Wbudowany GPS Zapis pomiarów CALSafe Power Filtry Lokalizacja doziemień FF Akumulatory Li-Ion 3 letnia gwarancja po rejestracji* Generatory Tx-1 Tx-5 Tx-10 Maks. moc wyjściowa 1W 5W 10W Częstotliwości aktywne Częstotliwości indukcyjne Moc indukcji pola Tryb Eco Akumulatory Li-Ion Inne opcje są opcjami standardowymi w lokalizatorach RD7100 I generatorach Tx, jeśli nie określono tego inaczej l Opcjonalnie Dostępne w standardowej wersji 3 letnia gwarancja po rejestracji* RD Tech s.c. ul. Dworcowa 38/ Piaseczno Tel. +(48) , biuro@rdtech.pl 7
