3M Dynatel System lokalizacji i oznaczania. Szybko. i dokładnie. zidentyfikuj podziemne instalacje

Transkrypt

1 3M Dynatel System lokalizacji i oznaczania Szybko i dokładnie zidentyfikuj podziemne instalacje

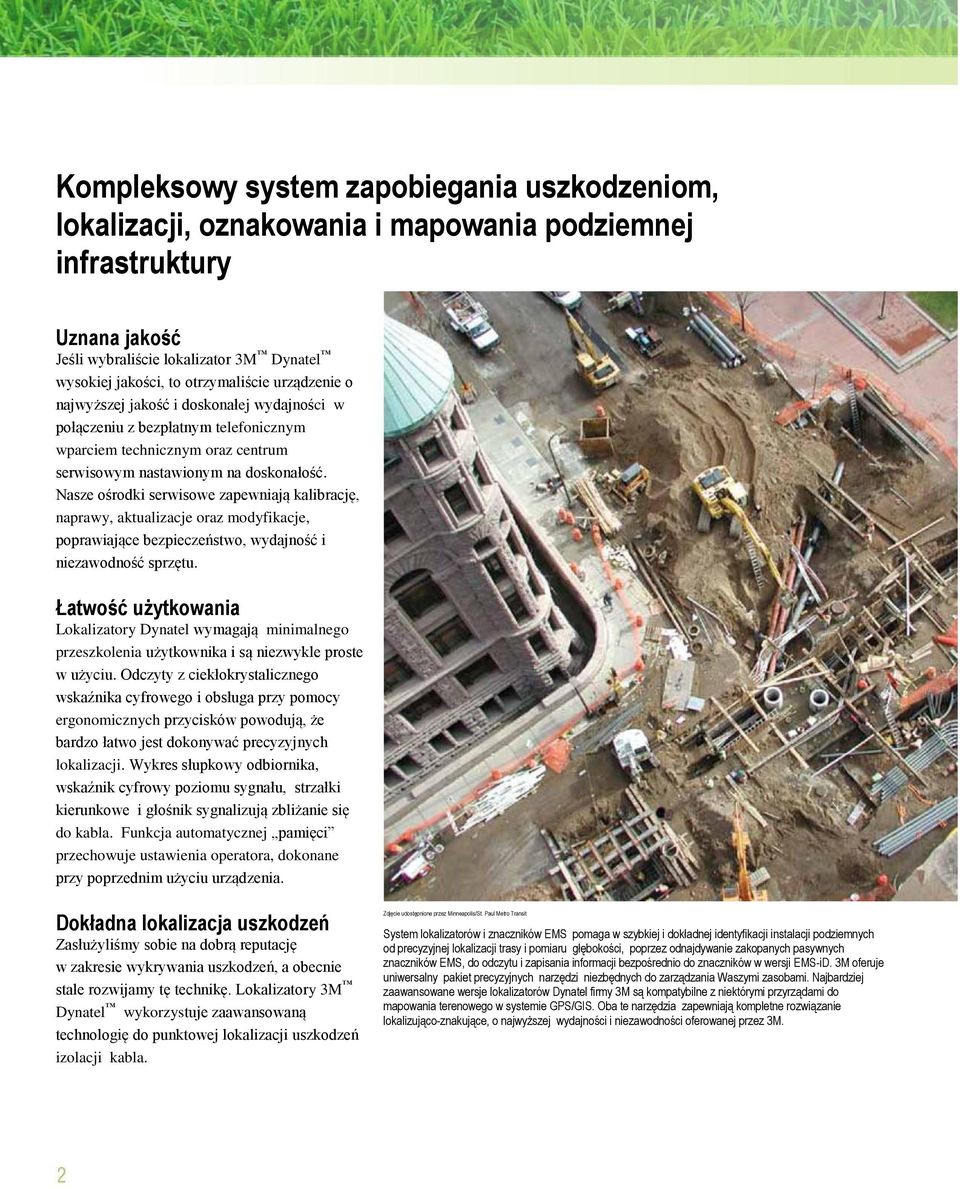

2 Kompleksowy system zapobiegania uszkodzeniom, lokalizacji, oznakowania i mapowania podziemnej infrastruktury Uznana jakość Jeśli wybraliście lokalizator 3M Dynatel wysokiej jakości, to otrzymaliście urządzenie o najwyższej jakość i doskonałej wydajności w połączeniu z bezpłatnym telefonicznym wparciem technicznym oraz centrum serwisowym nastawionym na doskonałość. Nasze ośrodki serwisowe zapewniają kalibrację, naprawy, aktualizacje oraz modyfikacje, poprawiające bezpieczeństwo, wydajność i niezawodność sprzętu. Łatwość użytkowania Lokalizatory Dynatel wymagają minimalnego przeszkolenia użytkownika i są niezwykle proste w użyciu. Odczyty z ciekłokrystalicznego wskaźnika cyfrowego i obsługa przy pomocy ergonomicznych przycisków powodują, że bardzo łatwo jest dokonywać precyzyjnych lokalizacji. Wykres słupkowy odbiornika, wskaźnik cyfrowy poziomu sygnału, strzałki kierunkowe i głośnik sygnalizują zbliżanie się do kabla. Funkcja automatycznej pamięci przechowuje ustawienia operatora, dokonane przy poprzednim użyciu urządzenia. Dokładna lokalizacja uszkodzeń Zasłużyliśmy sobie na dobrą reputację w zakresie wykrywania uszkodzeń, a obecnie stale rozwijamy tę technikę. Lokalizatory 3M Dynatel wykorzystuje zaawansowaną technologię do punktowej lokalizacji uszkodzeń izolacji kabla. Zdjęcie udostępnione przez Minneapolis/St. Paul Metro Transit System lokalizatorów i znaczników EMS pomaga w szybkiej i dokładnej identyfikacji instalacji podziemnych od precyzyjnej lokalizacji trasy i pomiaru głębokości, poprzez odnajdywanie zakopanych pasywnych znaczników EMS, do odczytu i zapisania informacji bezpośrednio do znaczników w wersji EMS-iD. 3M oferuje uniwersalny pakiet precyzyjnych narzędzi niezbędnych do zarządzania Waszymi zasobami. Najbardziej zaawansowane wersje lokalizatorów Dynatel firmy 3M są kompatybilne z niektórymi przyrządami do mapowania terenowego w systemie GPS/GIS. Oba te narzędzia zapewniają kompletne rozwiązanie lokalizująco-znakujące, o najwyższej wydajności i niezawodności oferowanej przez 3M.

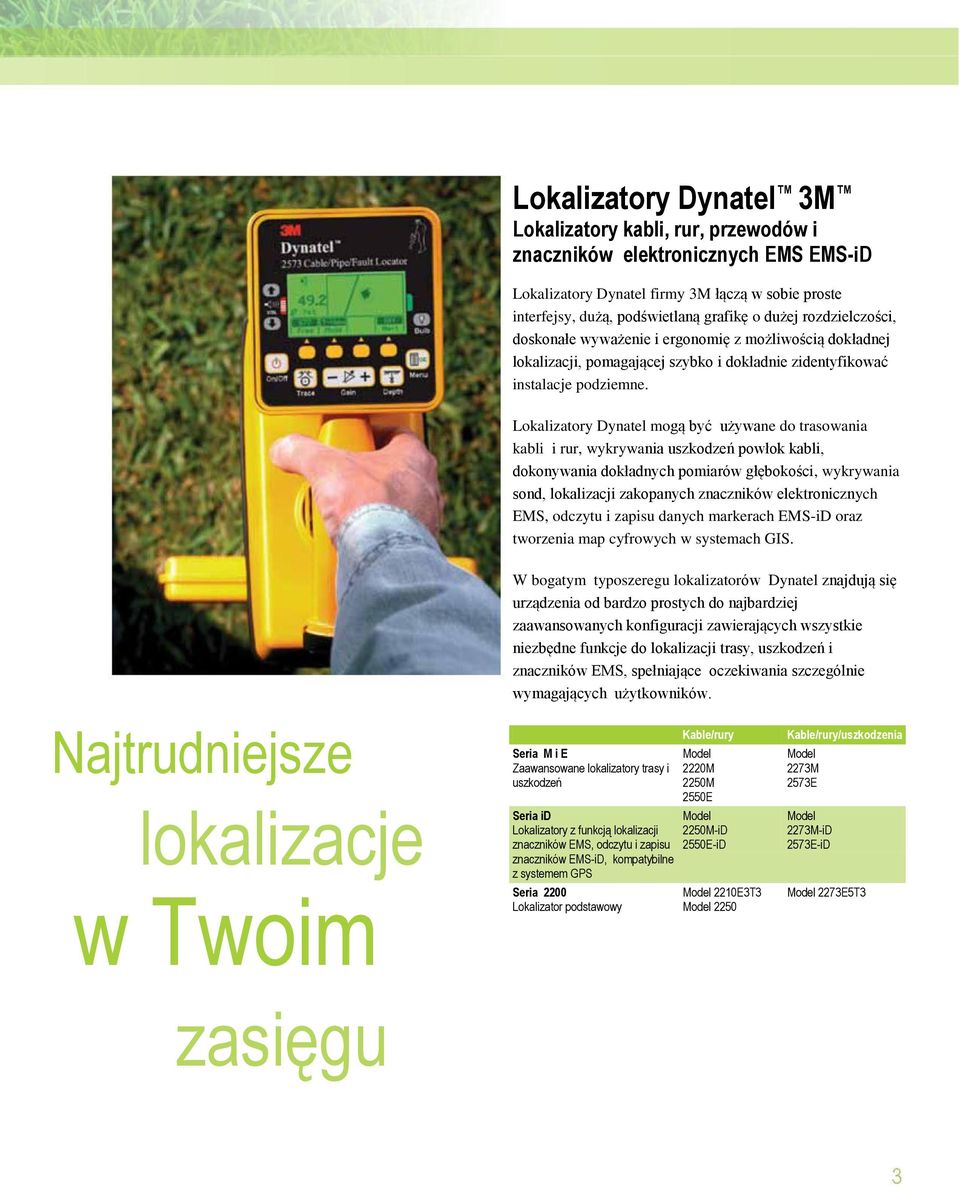

3 Lokalizatory Dynatel 3M Lokalizatory kabli, rur, przewodów i znaczników elektronicznych EMS EMS-iD Lokalizatory Dynatel firmy 3M łączą w sobie proste interfejsy, dużą, podświetlaną grafikę o dużej rozdzielczości, doskonałe wyważenie i ergonomię z możliwością dokładnej lokalizacji, pomagającej szybko i dokładnie zidentyfikować instalacje podziemne. Lokalizatory Dynatel mogą być używane do trasowania kabli i rur, wykrywania uszkodzeń powłok kabli, dokonywania dokładnych pomiarów głębokości, wykrywania sond, lokalizacji zakopanych znaczników elektronicznych EMS, odczytu i zapisu danych markerach EMS-iD oraz tworzenia map cyfrowych w systemach GIS. W bogatym typoszeregu lokalizatorów Dynatel znajdują się urządzenia od bardzo prostych do najbardziej zaawansowanych konfiguracji zawierających wszystkie niezbędne funkcje do lokalizacji trasy, uszkodzeń i znaczników EMS, spełniające oczekiwania szczególnie wymagających użytkowników. Najtrudniejsze lokalizacje w Twoim Seria M i E Zaawansowane lokalizatory trasy i uszkodzeń Seria id Lokalizatory z funkcją lokalizacji znaczników EMS, odczytu i zapisu znaczników EMS-iD, kompatybilne z systemem GPS Seria 2200 Lokalizator podstawowy Kable/rury Model 2220M 2250M 2550E Model 2250M-iD 2550E-iD Model 2210E3T3 Model 2250 Kable/rury/uszkodzenia Model 2273M 2573E Model 2273M-iD 2573E-iD Model 2273E5T3 zasięgu

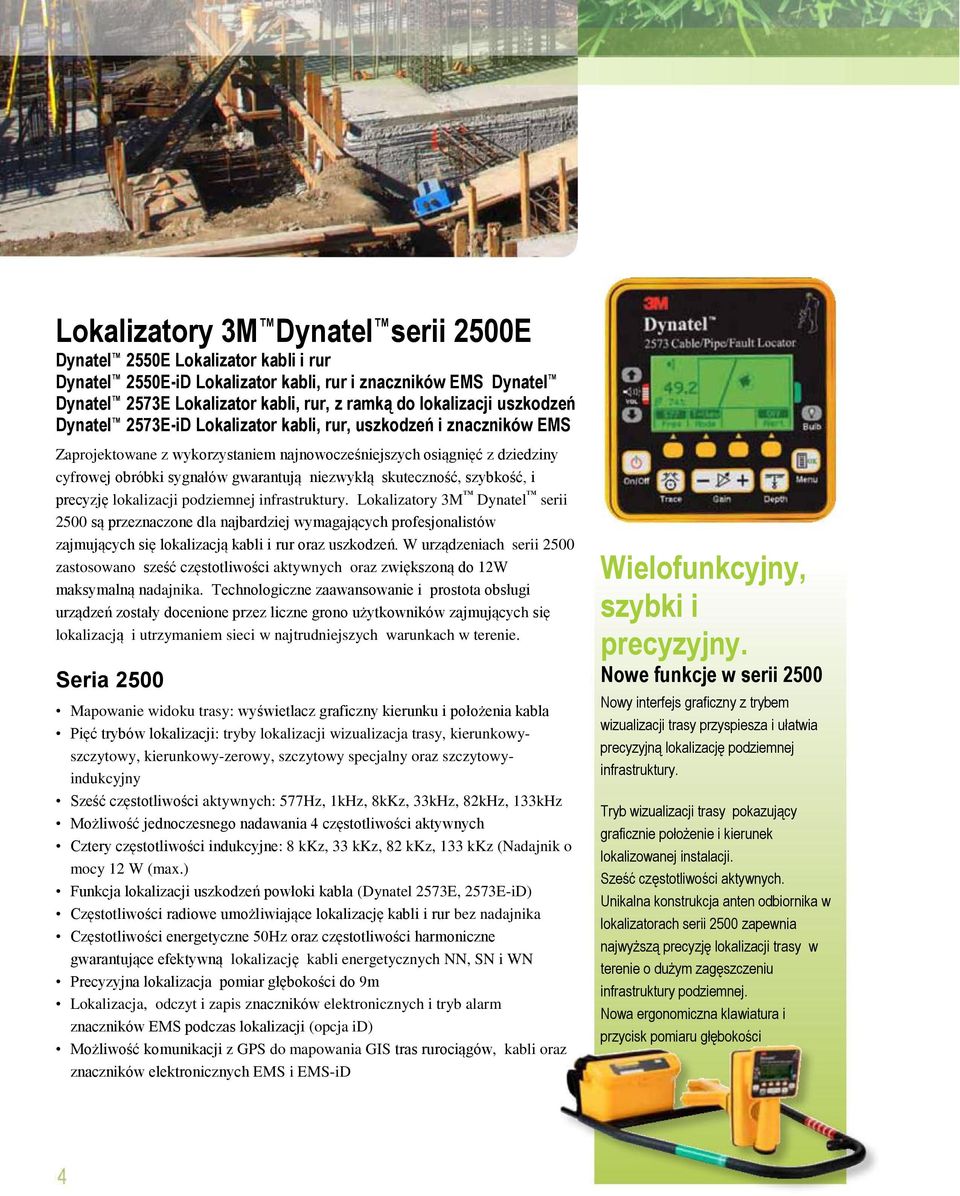

4 Lokalizatory 3M Dynatel serii 2500E Dynatel 2550E Lokalizator kabli i rur Dynatel 2550E-iD Lokalizator kabli, rur i znaczników EMS Dynatel Dynatel 2573E Lokalizator kabli, rur, z ramką do lokalizacji uszkodzeń Dynatel 2573E-iD Lokalizator kabli, rur, uszkodzeń i znaczników EMS Zaprojektowane z wykorzystaniem najnowocześniejszych osiągnięć z dziedziny cyfrowej obróbki sygnałów gwarantują niezwykłą skuteczność, szybkość, i precyzję lokalizacji podziemnej infrastruktury. Lokalizatory 3M Dynatel serii 2500 są przeznaczone dla najbardziej wymagających profesjonalistów zajmujących się lokalizacją kabli i rur oraz uszkodzeń. W urządzeniach serii 2500 zastosowano sześć częstotliwości aktywnych oraz zwiększoną do 12W maksymalną nadajnika. Technologiczne zaawansowanie i prostota obsługi urządzeń zostały docenione przez liczne grono użytkowników zajmujących się lokalizacją i utrzymaniem sieci w najtrudniejszych warunkach w terenie. Seria 2500 Mapowanie widoku trasy: wyświetlacz graficzny kierunku i położenia kabla Pięć trybów lokalizacji: tryby lokalizacji wizualizacja trasy, kierunkowyszczytowy, kierunkowy-zerowy, szczytowy specjalny oraz szczytowyindukcyjny Sześć częstotliwości aktywnych: 577Hz, 1kHz, 8kKz, 33kHz, 82kHz, 133kHz Możliwość jednoczesnego nadawania 4 częstotliwości aktywnych Cztery częstotliwości indukcyjne: 8 kkz, 33 kkz, 82 kkz, 133 kkz (Nadajnik o mocy 12 W (max.) Funkcja lokalizacji uszkodzeń powłoki kabla (Dynatel 2573E, 2573E-iD) Częstotliwości radiowe umożliwiające lokalizację kabli i rur bez nadajnika Częstotliwości energetyczne 50Hz oraz częstotliwości harmoniczne gwarantujące efektywną lokalizację kabli energetycznych NN, SN i WN Precyzyjna lokalizacja pomiar głębokości do 9m Lokalizacja, odczyt i zapis znaczników elektronicznych i tryb alarm znaczników EMS podczas lokalizacji (opcja id) Możliwość komunikacji z GPS do mapowania GIS tras rurociągów, kabli oraz znaczników elektronicznych EMS i EMS-iD Wielofunkcyjny, szybki i precyzyjny. Nowe funkcje w serii 2500 Nowy interfejs graficzny z trybem wizualizacji trasy przyspiesza i ułatwia precyzyjną lokalizację podziemnej infrastruktury. Tryb wizualizacji trasy pokazujący graficznie położenie i kierunek lokalizowanej instalacji. Sześć częstotliwości aktywnych. Unikalna konstrukcja anten odbiornika w lokalizatorach serii 2500 zapewnia najwyższą precyzję lokalizacji trasy w terenie o dużym zagęszczeniu infrastruktury podziemnej. Nowa ergonomiczna klawiatura i przycisk pomiaru głębokości

5 Lokalizatory kabli i rur 3M Dynatel Serii 2250M/2273M Dynatel 2250M Lokalizator kabli i rur Dynatel 2250M-iD Lokalizator kabli, rur i znaczników EMS Dynatel 2273M Lokalizator kabli, rur i uszkodzeń Dynatel 2273M-iD Lokalizator kabli, rur, uszkodzeń powłoki kabli i znaczników EMS Lokalizatory kabli i rur serii Dynatel 2250/2273M są wyposażone w układ kierunkowych anten umożliwiających precyzyjną lokalizację w trybie kierunkowym-szczytowym, kierunkowym-zerowym, szczytowym-indukcyjnym oraz szczytowym- specjalnym do lokalizacji kabli Są one wyposażone w szereg funkcji wewnętrznych, pozwalających na dokładną lokalizację rur i kabli: Lokalizacja trasy kabla i rurociągu Pomiar głębokości położenia kabli, rury lub sondy aktywnej Pomiar sygnału prądowego w kablu lub rurze Identyfikacja kabli i par kablowych Tonowe wykrywanie zwarć i doziemień w liniach napowietrznych Lokalizacja kabli energetycznych pod napięciem Odbiornik zawiera unikalną funkcję wzmocnienia selektywnego bardziej uwydatniającą wartości szczytowe i zerowe dla zwiększenia dokładności lokalizacji trasy. Unikalny tryb kierunkowy-szczytowy analizuje odpowiedzi z czterech anten odbiorczych wyświetlając jednocześnie wskazanie kierunku lewy/ prawy i środek kabla/rury oraz wykres słupkowy i wyświetlacz numeryczny dający wyraźne wskazanie podwójnego maksimum sygnału. Półautomatyczne ustawianie wzmocnienia z precyzyjnym dostrojeniem ręcznym pozwala ustawić optymalną czułość odbiornika. Precyzyjny graficzny wskaźnik kierunku i położenia kabla. Seria 2250M/2273M Cztery tryby lokalizacyjne: kierunkowyszczytowy, kierunkowy-zerowy, szczytowy specjalny oraz szczytowyindukcyjny Cztery częstotliwości aktywne: 577Hz, 8kKz, 33kHz, 133kHz Tryb jednoczesnego nadawania cztery częstotliwości przy bezpośrednim podłączeniu nadajnika Dostępne trzy częstotliwości indukcyjne: 8k, 33k, 133k Tryb tonowy: ton identyfikacyjny577hz i 133kHz pulsujący z częstotliwością 8Hz Nadajnik o mocy maksymalnej 3W, 5W lub 12 W Ramka do lokalizacji uszkodzeń Odczyt/ zapis i lokalizacja znaczników EMS, alarm znaczników w trybie lokalizacji trasy. Komunikacji GPS do mapowania GIS tras rurociągów/ kabli oraz EMS Wielokierunkowy tryb szczytowy-zerowy pokazuje sygnały odpowiedzi o zerowej ze wzmocnieniem automatycznym, wykorzystuje układ anten do wskazywania położenia i kierunku kabla/ rury w postaci unikalnego wskaźnika kompasowego. Ramka do lokalizacji uszkodzeń w lokalizatorach w wersji 2273M.

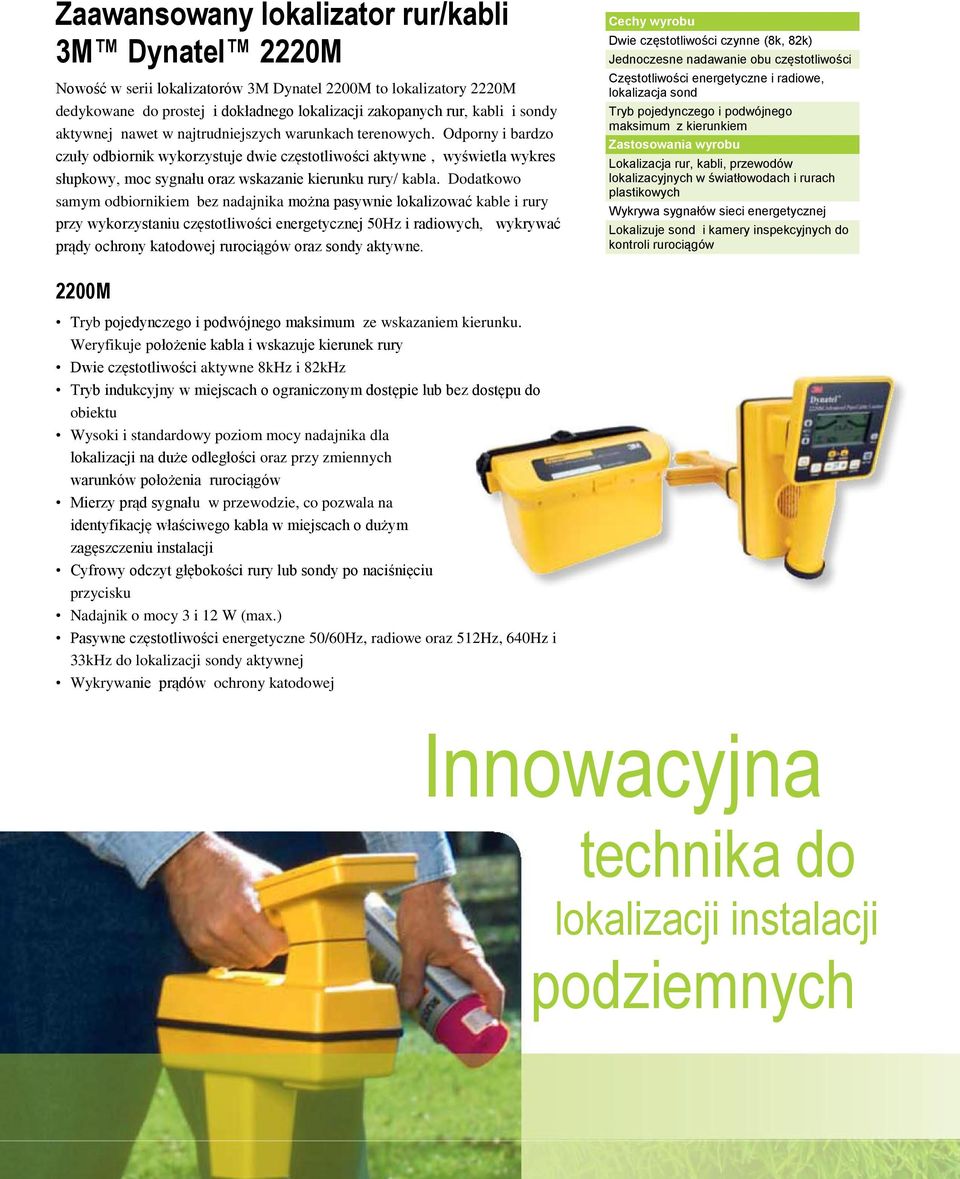

6 Zaawansowany lokalizator rur/kabli 3M Dynatel 2220M Nowość w serii lokalizatorów 3M Dynatel 2200M to lokalizatory 2220M dedykowane do prostej i dokładnego lokalizacji zakopanych rur, kabli i sondy aktywnej nawet w najtrudniejszych warunkach terenowych. Odporny i bardzo czuły odbiornik wykorzystuje dwie częstotliwości aktywne, wyświetla wykres słupkowy, moc sygnału oraz wskazanie kierunku rury/ kabla. Dodatkowo samym odbiornikiem bez nadajnika można pasywnie lokalizować kable i rury przy wykorzystaniu częstotliwości energetycznej 50Hz i radiowych, wykrywać prądy ochrony katodowej rurociągów oraz sondy aktywne. Cechy wyrobu Dwie częstotliwości czynne (8k, 82k) Jednoczesne nadawanie obu częstotliwości Częstotliwości energetyczne i radiowe, lokalizacja sond Tryb pojedynczego i podwójnego maksimum z kierunkiem Zastosowania wyrobu Lokalizacja rur, kabli, przewodów lokalizacyjnych w światłowodach i rurach plastikowych Wykrywa sygnałów sieci energetycznej Lokalizuje sond i kamery inspekcyjnych do kontroli rurociągów 2200M Tryb pojedynczego i podwójnego maksimum ze wskazaniem kierunku. Weryfikuje położenie kabla i wskazuje kierunek rury Dwie częstotliwości aktywne 8kHz i 82kHz Tryb indukcyjny w miejscach o ograniczonym dostępie lub bez dostępu do obiektu Wysoki i standardowy poziom mocy nadajnika dla lokalizacji na duże odległości oraz przy zmiennych warunków położenia rurociągów Mierzy prąd sygnału w przewodzie, co pozwala na identyfikację właściwego kabla w miejscach o dużym zagęszczeniu instalacji Cyfrowy odczyt głębokości rury lub sondy po naciśnięciu przycisku Nadajnik o mocy 3 i 12 W (max.) Pasywne częstotliwości energetyczne 50/60Hz, radiowe oraz 512Hz, 640Hz i 33kHz do lokalizacji sondy aktywnej Wykrywanie prądów ochrony katodowej Innowacyjna technika do lokalizacji instalacji podziemnych

7 Lokalizatory 1420-iD EMS Wykrywanie i lokalizacja wszelkich typów i częstotliwości standardowych znaczników EMS Możliwość odczytu i zapisu znaczników 3M EMS-iD Max. zakres głębokości 2 lokalizowanego znacznika 2,4 m Możliwość komunikacji z systemem GPS do mapowania GIS tras rurociągów/kabli i znaczników elektronicznych 1 Szacowanie głębokości elektronicznych znaczników 3M EMS-iD 1 Mała waga, doskonałe wyważenie i ergonomia Duży, podświetlany wyświetlacz graficzny wysokiej rozdzielczości Funkcje lokalizatorów wg modeli Seria 2500 Seria 2250M/2273M 2220M 1420-iD Lokalizacja kabli i rur Lokalizacja/ odczyt/ zapis (znaczniki elektroniczne) Kompatybilność z GPS Częstotliwości czynne Lokalizacja kabli energetycznych Pasywne częstotliwości radiowe Lokalizacja sond Lokalizacja uszkodzeń (Ramka A) Moc nadajnika (standardowo) 12 W 3 W 3 W Max moc nadajnika (opcja) 12 W 5 W, 12 W 12 W Średnica obejmy indukcyjnej Dynacoupler 3" lub 4,5" 3" 3" Torba na obejmę i szpilka doziemiająca Torba na lokalizator Instrukcja obsługi Przejściówka RS/232USB Akumulator 2200RB Przewód do gniazda zapalniczki 1 Interfejsy czasu rzeczywistego dla niektórych modeli GPS. 2 Zakres odczytu przy odczycie znacznika pełnozakresowego 3M Funkcja standardowa. Opcja.

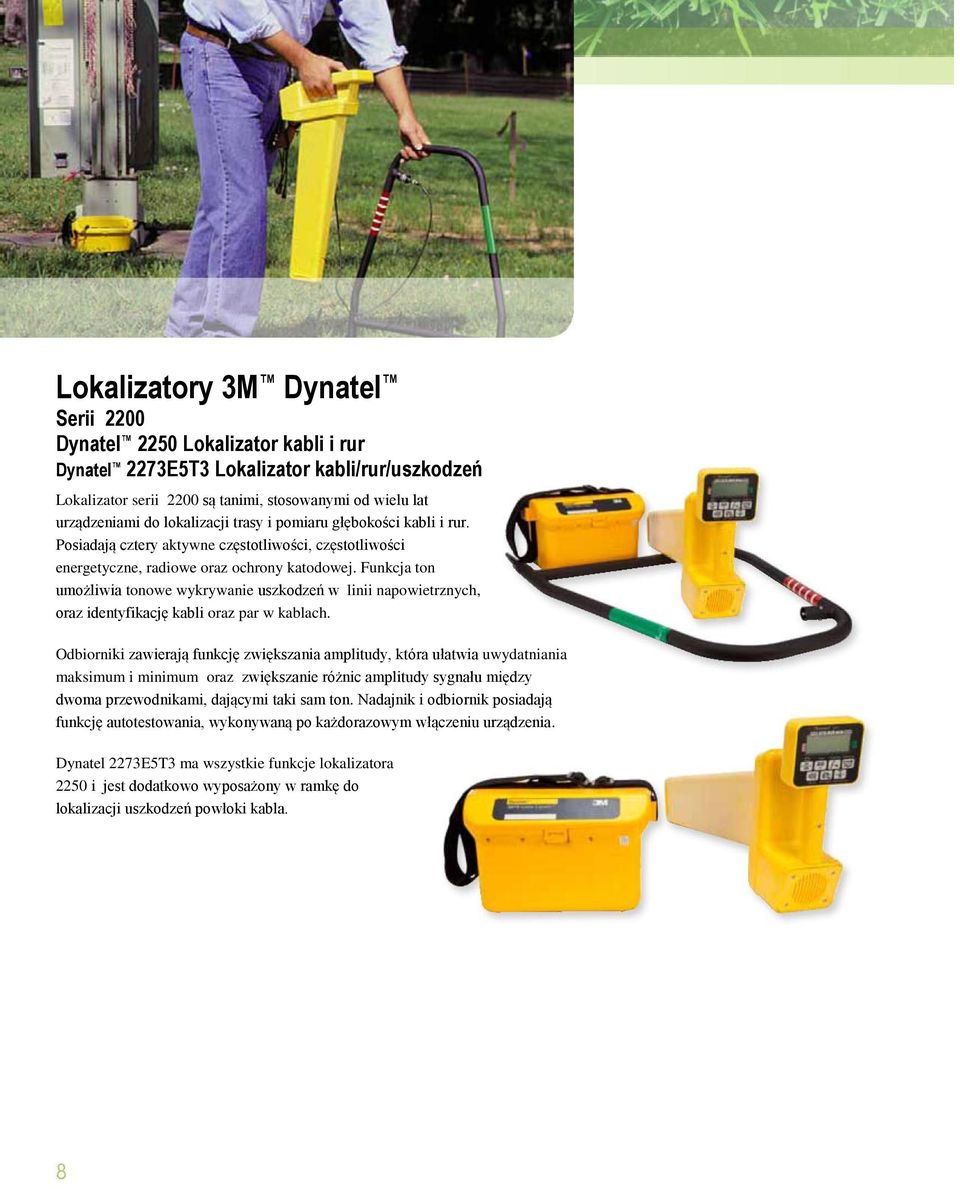

8 Lokalizatory 3M Dynatel Serii 2200 Dynatel 2250 Lokalizator kabli i rur Dynatel 2273E5T3 Lokalizator kabli/rur/uszkodzeń Lokalizator serii 2200 są tanimi, stosowanymi od wielu lat urządzeniami do lokalizacji trasy i pomiaru głębokości kabli i rur. Posiadają cztery aktywne częstotliwości, częstotliwości energetyczne, radiowe oraz ochrony katodowej. Funkcja ton umożliwia tonowe wykrywanie uszkodzeń w linii napowietrznych, oraz identyfikację kabli oraz par w kablach. Odbiorniki zawierają funkcję zwiększania amplitudy, która ułatwia uwydatniania maksimum i minimum oraz zwiększanie różnic amplitudy sygnału między dwoma przewodnikami, dającymi taki sam ton. Nadajnik i odbiornik posiadają funkcję autotestowania, wykonywaną po każdorazowym włączeniu urządzenia. Dynatel 2273E5T3 ma wszystkie funkcje lokalizatora 2250 i jest dodatkowo wyposażony w ramkę do lokalizacji uszkodzeń powłoki kabla.

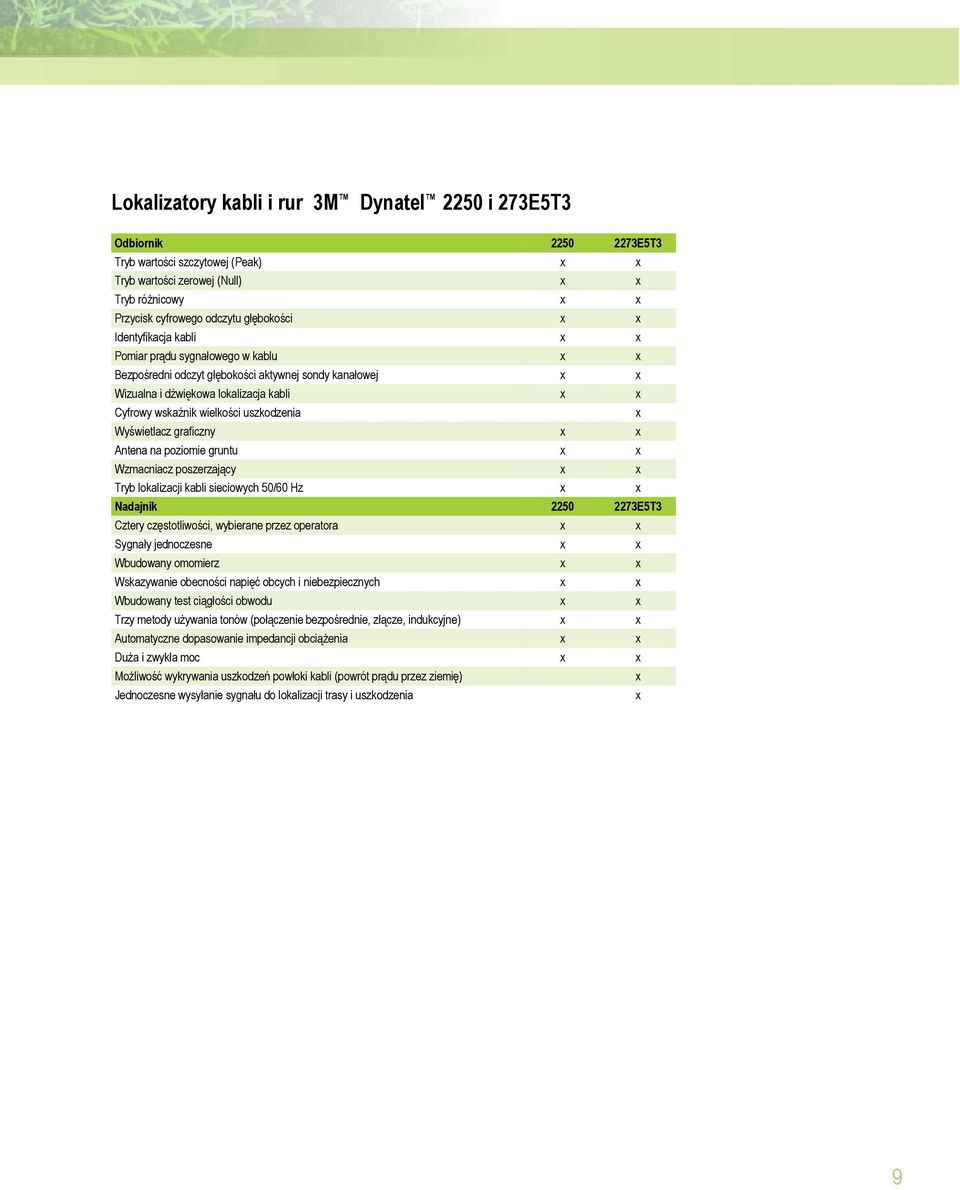

9 Lokalizatory kabli i rur 3M Dynatel 2250 i 273E5T3 Odbiornik E5T3 Tryb wartości szczytowej (Peak) x x Tryb wartości zerowej (Null) x x Tryb różnicowy x x Przycisk cyfrowego odczytu głębokości x x Identyfikacja kabli x x Pomiar prądu sygnałowego w kablu x x Bezpośredni odczyt głębokości aktywnej sondy kanałowej x x Wizualna i dźwiękowa lokalizacja kabli x x Cyfrowy wskaźnik wielkości uszkodzenia x Wyświetlacz graficzny x x Antena na poziomie gruntu x x Wzmacniacz poszerzający x x Tryb lokalizacji kabli sieciowych 50/60 Hz x x Nadajnik E5T3 Cztery częstotliwości, wybierane przez operatora x x Sygnały jednoczesne x x Wbudowany omomierz x x Wskazywanie obecności napięć obcych i niebezpiecznych x x Wbudowany test ciągłości obwodu x x Trzy metody używania tonów (połączenie bezpośrednie, złącze, indukcyjne) x x Automatyczne dopasowanie impedancji obciążenia x x Duża i zwykła moc x x Możliwość wykrywania uszkodzeń powłoki kabli (powrót prądu przez ziemię) x Jednoczesne wysyłanie sygnału do lokalizacji trasy i uszkodzenia x

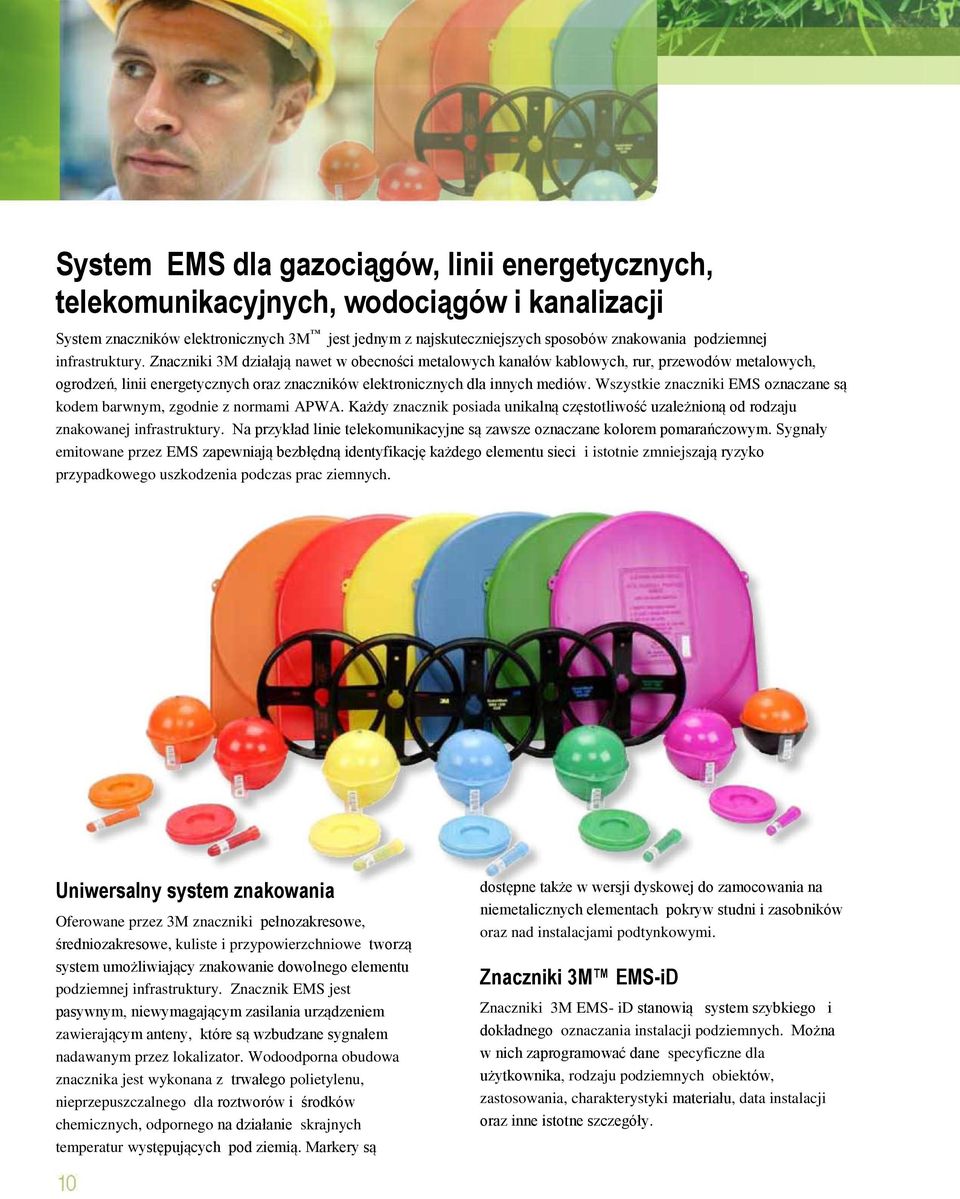

10 System EMS dla gazociągów, linii energetycznych, telekomunikacyjnych, wodociągów i kanalizacji System znaczników elektronicznych 3M jest jednym z najskuteczniejszych sposobów znakowania podziemnej infrastruktury. Znaczniki 3M działają nawet w obecności metalowych kanałów kablowych, rur, przewodów metalowych, ogrodzeń, linii energetycznych oraz znaczników elektronicznych dla innych mediów. Wszystkie znaczniki EMS oznaczane są kodem barwnym, zgodnie z normami APWA. Każdy znacznik posiada unikalną częstotliwość uzależnioną od rodzaju znakowanej infrastruktury. Na przykład linie telekomunikacyjne są zawsze oznaczane kolorem pomarańczowym. Sygnały emitowane przez EMS zapewniają bezbłędną identyfikację każdego elementu sieci i istotnie zmniejszają ryzyko przypadkowego uszkodzenia podczas prac ziemnych. Uniwersalny system znakowania Oferowane przez 3M znaczniki pełnozakresowe, średniozakresowe, kuliste i przypowierzchniowe tworzą system umożliwiający znakowanie dowolnego elementu podziemnej infrastruktury. Znacznik EMS jest pasywnym, niewymagającym zasilania urządzeniem zawierającym anteny, które są wzbudzane sygnałem nadawanym przez lokalizator. Wodoodporna obudowa znacznika jest wykonana z trwałego polietylenu, nieprzepuszczalnego dla roztworów i środków chemicznych, odpornego na działanie skrajnych temperatur występujących pod ziemią. Markery są dostępne także w wersji dyskowej do zamocowania na niemetalicznych elementach pokryw studni i zasobników oraz nad instalacjami podtynkowymi. Znaczniki 3M EMS-iD Znaczniki 3M EMS- id stanowią system szybkiego i dokładnego oznaczania instalacji podziemnych. Można w nich zaprogramować dane specyficzne dla użytkownika, rodzaju podziemnych obiektów, zastosowania, charakterystyki materiału, data instalacji oraz inne istotne szczegóły.

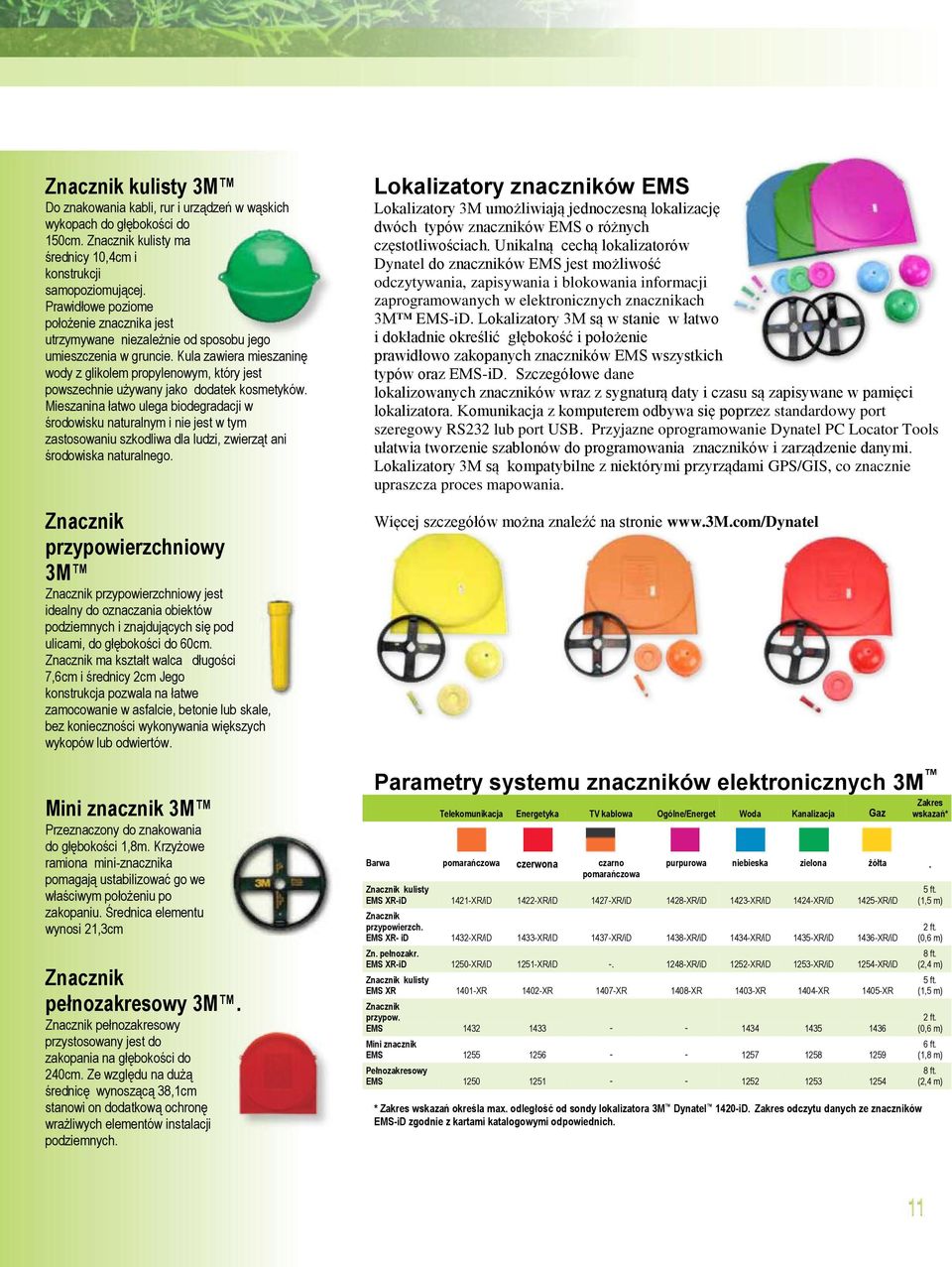

11 Znacznik kulisty 3M Do znakowania kabli, rur i urządzeń w wąskich wykopach do głębokości do 150cm. Znacznik kulisty ma średnicy 10,4cm i konstrukcji samopoziomującej. Prawidłowe poziome położenie znacznika jest utrzymywane niezależnie od sposobu jego umieszczenia w gruncie. Kula zawiera mieszaninę wody z glikolem propylenowym, który jest powszechnie używany jako dodatek kosmetyków. Mieszanina łatwo ulega biodegradacji w środowisku naturalnym i nie jest w tym zastosowaniu szkodliwa dla ludzi, zwierząt ani środowiska naturalnego. Znacznik przypowierzchniowy 3M Znacznik przypowierzchniowy jest idealny do oznaczania obiektów podziemnych i znajdujących się pod ulicami, do głębokości do 60cm. Znacznik ma kształt walca długości 7,6cm i średnicy 2cm Jego konstrukcja pozwala na łatwe zamocowanie w asfalcie, betonie lub skale, bez konieczności wykonywania większych wykopów lub odwiertów. Mini znacznik 3M Przeznaczony do znakowania do głębokości 1,8m. Krzyżowe ramiona mini-znacznika pomagają ustabilizować go we właściwym położeniu po zakopaniu. Średnica elementu wynosi 21,3cm Znacznik pełnozakresowy 3M. Znacznik pełnozakresowy przystosowany jest do zakopania na głębokości do 240cm. Ze względu na dużą średnicę wynoszącą 38,1cm stanowi on dodatkową ochronę wrażliwych elementów instalacji podziemnych. Lokalizatory znaczników EMS Lokalizatory 3M umożliwiają jednoczesną lokalizację dwóch typów znaczników EMS o różnych częstotliwościach. Unikalną cechą lokalizatorów Dynatel do znaczników EMS jest możliwość odczytywania, zapisywania i blokowania informacji zaprogramowanych w elektronicznych znacznikach 3M EMS-iD. Lokalizatory 3M są w stanie w łatwo i dokładnie określić głębokość i położenie prawidłowo zakopanych znaczników EMS wszystkich typów oraz EMS-iD. Szczegółowe dane lokalizowanych znaczników wraz z sygnaturą daty i czasu są zapisywane w pamięci lokalizatora. Komunikacja z komputerem odbywa się poprzez standardowy port szeregowy RS232 lub port USB. Przyjazne oprogramowanie Dynatel PC Locator Tools ułatwia tworzenie szablonów do programowania znaczników i zarządzenie danymi. Lokalizatory 3M są kompatybilne z niektórymi przyrządami GPS/GIS, co znacznie upraszcza proces mapowania. Więcej szczegółów można znaleźć na stronie Parametry systemu znaczników elektronicznych 3M Telekomunikacja Energetyka TV kablowa Ogólne/Energet Woda Kanalizacja Gaz Barwa pomarańczowa czerwona czarno pomarańczowa Zakres wskazań* purpurowa niebieska zielona żółta. Znacznik kulisty EMS XR-iD 1421-XR/iD 1422-XR/iD 1427-XR/iD 1428-XR/iD 1423-XR/iD 1424-XR/iD 1425-XR/iD Znacznik przypowierzch. EMS XR- id 1432-XR/iD 1433-XR/iD 1437-XR/iD 1438-XR/iD 1434-XR/iD 1435-XR/iD 1436-XR/iD Zn. pełnozakr. EMS XR-iD 1250-XR/iD 1251-XR/iD XR/iD 1252-XR/iD 1253-XR/iD 1254-XR/iD Znacznik kulisty EMS XR 1401-XR 1402-XR 1407-XR 1408-XR 1403-XR 1404-XR 1405-XR Znacznik przypow. EMS Mini znacznik EMS Pełnozakresowy EMS * Zakres wskazań określa max. odległość od sondy lokalizatora 3M Dynatel 1420-iD. Zakres odczytu danych ze znaczników EMS-iD zgodnie z kartami katalogowymi odpowiednich. 5 ft. (1,5 m) 2 ft. (0,6 m) 8 ft. (2,4 m) 5 ft. (1,5 m) 2 ft. (0,6 m) 6 ft. (1,8 m) 8 ft. (2,4 m)

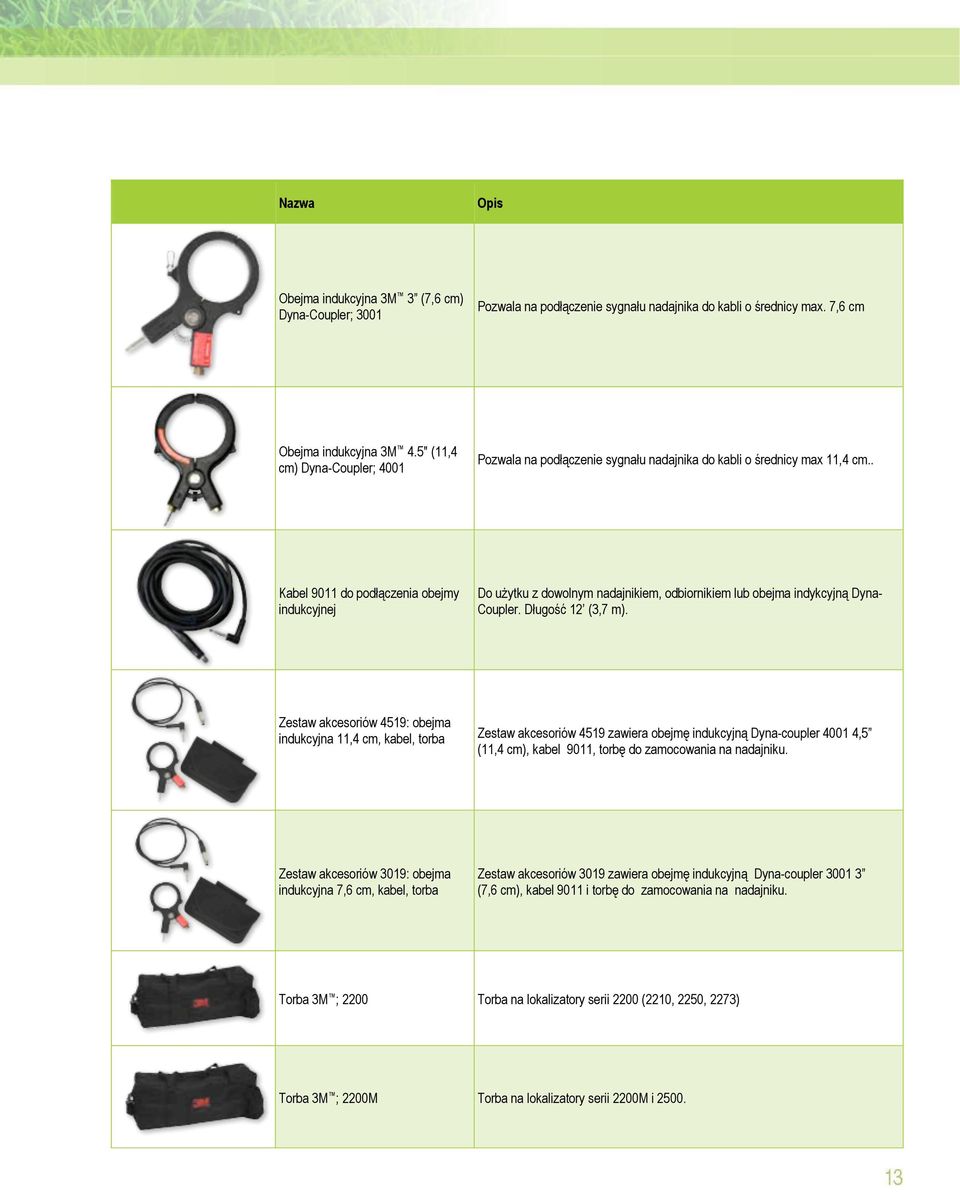

12 Nazwa Opis Obejma indukcyjna 3M 3 (7,6 cm) Dyna-Coupler; 3001 Pozwala na podłączenie sygnału nadajnika do kabli o średnicy max. 7,6 cm Obejma indukcyjna 3M 4.5" (11,4 cm) Dyna-Coupler; 4001 Pozwala na podłączenie sygnału nadajnika do kabli o średnicy max 11,4 cm.. Kabel 9011 do podłączenia obejmy indukcyjnej Do użytku z dowolnym nadajnikiem, odbiornikiem lub obejma indykcyjną Dyna- Coupler. Długość 12 (3,7 m). Zestaw akcesoriów 4519: obejma indukcyjna 11,4 cm, kabel, torba Zestaw akcesoriów 4519 zawiera obejmę indukcyjną Dyna-coupler ,5 (11,4 cm), kabel 9011, torbę do zamocowania na nadajniku. Zestaw akcesoriów 3019: obejma indukcyjna 7,6 cm, kabel, torba Zestaw akcesoriów 3019 zawiera obejmę indukcyjną Dyna-coupler (7,6 cm), kabel 9011 i torbę do zamocowania na nadajniku. Torba 3M ; 2200 Torba na lokalizatory serii 2200 (2210, 2250, 2273) Torba 3M ; 2200M Torba na lokalizatory serii 2200M i 2500.

13 3M i Dynatel są znakami handlowymi firmy 3M Company. Warunkowa gwarancja ograniczona 3M udziela na swoje wyroby w postaci znaczników elektronicznych id następującej, warunkowej gwarancji ograniczonej: Po zainstalowaniu zgodnie z instrukcją montażu 3M, 3M gwarantuje, że znaczniki elektroniczne id będą przez okres dziesięciu (10) lat wolne od wad materiałowych i wykonawstwa, pod warunkiem, że znaczniki elektroniczne id są lokalizowane przy pomocy lokalizatorów 3M Dynatel lub lokalizatorów innych marek, które mogą być wskazane pisemnie przez 3M. Gwarancja nie rozciąga się na elektroniczne znaczniki id, które były użytkowane w sposób niewłaściwy lub do nieodpowiedniego zastosowania, były naprawiane lub modyfikowane przez innych. 3M NIE UDZIELA ŻADNYCH INNYCH GWARANCJI, ŁĄCZNIE, ALE NIE WYŁĄCZNIE, Z WSZELKIMI, IMPLIKOWANYMI GWARANCJAMI PRZYDATNOŚCI HANDLOWEJ LUB DOSTOSOWANIA DO JAKIEGOŚ SZCZEGÓLNEGO ZASTOSOWANIA. W przypadku, gdy znacznik id okaże się wadliwy w okresie gwarancyjnym, to wyłącznym sposobem naprawy będzie, wg wyboru 3M, naprawa lub wymiana znacznika id lub zwrot ceny zakupu. Za wyjątkiem sytuacji zabronionych prawnie, 3M nie będzie odpowiadać za wszelkie straty pośrednie, szczególne, przypadkowe lub wtórne lub szkody wynikłe z powodu tego wyrobu 3M, niezależnie od zapewnień teorii prawa. Warunkowa gwarancja dożywotnia 3M udziela na swoje wyroby w postaci znaczników elektronicznych (wyłącznie wersje inne, niż id) następującej, warunkowej gwarancji ograniczonej: Po zainstalowaniu zgodnie z instrukcją montażu 3M, 3M gwarantuje, że znaczniki elektroniczne 3M będą przez okres żywotności wyrobu wolne od wad materiałowych i wykonawstwa, pod wa runkiem, że znaczniki elektroniczne są lokalizowane przy pomocy lokalizatorów 3M Dynatel lub lokalizatorów innych marek, które mogą być wskazane pisemnie przez 3M. Gwarancja nie rozciąga się na elektroniczne znaczniki, które były użytkowane w sposób niewłaściwy lub do nieodpowiedniego zastosowania, były naprawiane lub modyfikowane przez innych. 3M NIE UDZIELA ŻADNYCH INNYCH GWARANCJI, ŁĄCZNIE, ALE NIE WYŁĄCZNIE, Z WSZELKIMI, IMPLIKOWANYMI GWARANCJAMI PRZYDATNOŚCI HANDLOWEJ LUB DOSTOSOWANIA DO JAKIEGOŚ SZCZEGÓLNEGO ZASTOSOWANIA. W przypadku, gdy znacznik id okaże się wadliwy w okresie zwykłej żywotności wyrobu, to wyłącznym sposobem naprawy będzie, wg wyboru 3M, naprawa lub wymiana znacznika elektronicznego lub zwrot ceny zaku pu. Za wyjątkiem sytuacji zabronionych prawnie, 3M nie będzie odpowiadać za wszelkie straty pośrednie, szczególne, przypadkowe lub wtórne lub szkody wynikłe z tego wyrobu 3M, niezależnie od zapewnień teorii prawa. Ograniczona gwarancja wyrobu Wszystkie wyroby 3M, przyrządy lokalizacyjne (za wyjątkiem wyposażenia dodatkowego), przewody testowe z datą produkcji, wszelkie akumulatory, będą zgodne ze specyfikacjami, opublikowanymi przez 3M i będą pozbawione wad materiałowych i wykonawstwa przez okres dwunastu (12) miesięcy od daty zakupu. Ogniwa suche, znajdujące się w dowolnym wyrobie 3M posiadają gwarancję tylko w zakresie, w jakim objęte są gwarancją, określoną przez producenta takich ogniw. Wyposażenie dodatkowe do przyrządów lokalizacyjnych objęte jest gwarancją przez okres dziewięćdziesięciu (90) dni od daty zakupu. Zobowiązania i rękojmia 3M dla takiej gwarancji ograniczają się do naprawy, wymiany lub zwrotu ceny zakupu, wg wyboru 3M, wszelkich wyrobów 3M, które zostaną określone przez 3M, jako wadliwe w wyniku normalnego i prawidłowego użytkowania. Niniejsza gwarancja nie rozciąga się na jakiekolwiek wyroby 3M, które były przedmiotem niewłaściwego użytkowania, zaniedbania, używane w przypadkowych lub niewłaściwych zastosowaniach, ani nie rozciąga się na wyroby, które były naprawiane lub istotnie modyfikowane poza zakładem produkcyjnym lub naprawczym 3M, ani na towarzyszące przyrządy, urządzenia lub aparaturę. Przed wykorzystaniem jakiegokolwiek wyrobu 3M, NABYWCA określi przydatność wyrobu do użytku, zgodnego z przeznaczeniem u NABYWCY. 3M NIE UDZIELA ŻADNYCH INNYCH GWARANCJI, ŁĄCZNIE, ALE NIE WYŁĄCZNIE, Z WSZELKIMI, IMPLIKOWANYMI GWARANCJAMI PRZYDATNOŚCI HANDLOWEJ LUB DOSTOSOWANIA DO JAKIEGOŚ SZCZEGÓLNEGO ZASTOSOWANIA. W żadnym przypadku, 3M nie będzie odpowiadał za jakiekolwiek szkody szczególne, przypadkowe lub wtórne, w oparciu o naruszenie gwarancji, naruszenie umowy, zaniedbania, odpowiedzialność ścisłą lub jakąkolwiek inną teorię prawną. Niniejsze ograniczenie nie dotyczy roszczeń z tytułu szkód osobowych. 3M Track and Trace Solutions 6801 River Place Blvd. Austin, TX / Fax 800/ Prosimy oddać na makulaturę. Wydrukowano w USA. 3M Wszelkie prawa zastrzeżone.
