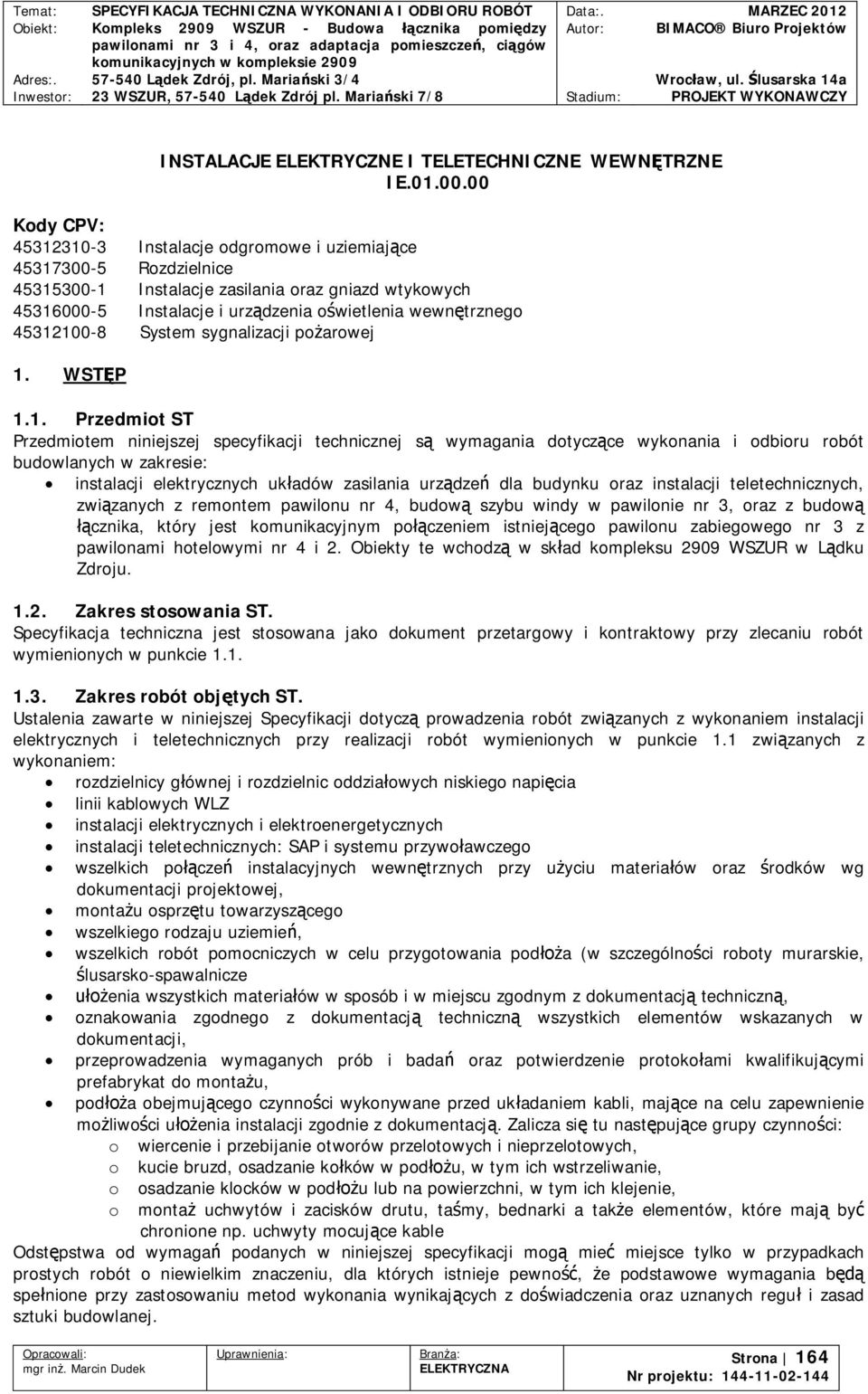

1 INSTALACJE ELEKTRYCZNE I TELETECHNICZNE WEWNTRZNE IE Kody CPV: Instalacje odgromowe i uziemiajce Rozdzielnice Instalacje zasilania oraz gniazd wtykowych Instalacje i urzdzenia owietlenia wewntrznego System sygnalizacji poarowej 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej s wymagania dotyczce wykonania i odbioru robót budowlanych w zakresie: instalacji elektrycznych ukadów zasilania urzdze dla budynku oraz instalacji teletechnicznych, zwizanych z remontem pawilonu nr 4, budow szybu windy w pawilonie nr 3, oraz z budow cznika, który jest komunikacyjnym poczeniem istniejcego pawilonu zabiegowego nr 3 z pawilonami hotelowymi nr 4 i 2. Obiekty te wchodz w skad kompleksu 2909 WSZUR w Ldku Zdroju Zakres stosowania ST. Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu robót wymienionych w punkcie Zakres robót objtych ST. Ustalenia zawarte w niniejszej Specyfikacji dotycz prowadzenia robót zwizanych z wykonaniem instalacji elektrycznych i teletechnicznych przy realizacji robót wymienionych w punkcie 1.1 zwizanych z wykonaniem: rozdzielnicy gównej i rozdzielnic oddziaowych niskiego napicia linii kablowych WLZ instalacji elektrycznych i elektroenergetycznych instalacji teletechnicznych: SAP i systemu przywoawczego wszelkich pocze instalacyjnych wewntrznych przy uyciu materiaów oraz rodków wg dokumentacji projektowej, montau osprztu towarzyszcego wszelkiego rodzaju uziemie, wszelkich robót pomocniczych w celu przygotowania poda (w szczególnoci roboty murarskie, lusarsko-spawalnicze enia wszystkich materiaów w sposób i w miejscu zgodnym z dokumentacj techniczn, oznakowania zgodnego z dokumentacj techniczn wszystkich elementów wskazanych w dokumentacji, przeprowadzenia wymaganych prób i bada oraz potwierdzenie protokoami kwalifikujcymi prefabrykat do montau, poda obejmujcego czynnoci wykonywane przed ukadaniem kabli, majce na celu zapewnienie moliwoci uenia instalacji zgodnie z dokumentacj. Zalicza si tu nastpujce grupy czynnoci: o wiercenie i przebijanie otworów przelotowych i nieprzelotowych, o kucie bruzd, osadzanie koków w podu, w tym ich wstrzeliwanie, o osadzanie klocków w podu lub na powierzchni, w tym ich klejenie, o monta uchwytów i zacisków drutu, tamy, bednarki a take elementów, które maj by chronione np. uchwyty mocujce kable Odstpstwa od wymaga podanych w niniejszej specyfikacji mog mie miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewno, e podstawowe wymagania b spenione przy zastosowaniu metod wykonania wynikajcych z dowiadczenia oraz uznanych regu i zasad sztuki budowlanej. Strona 164

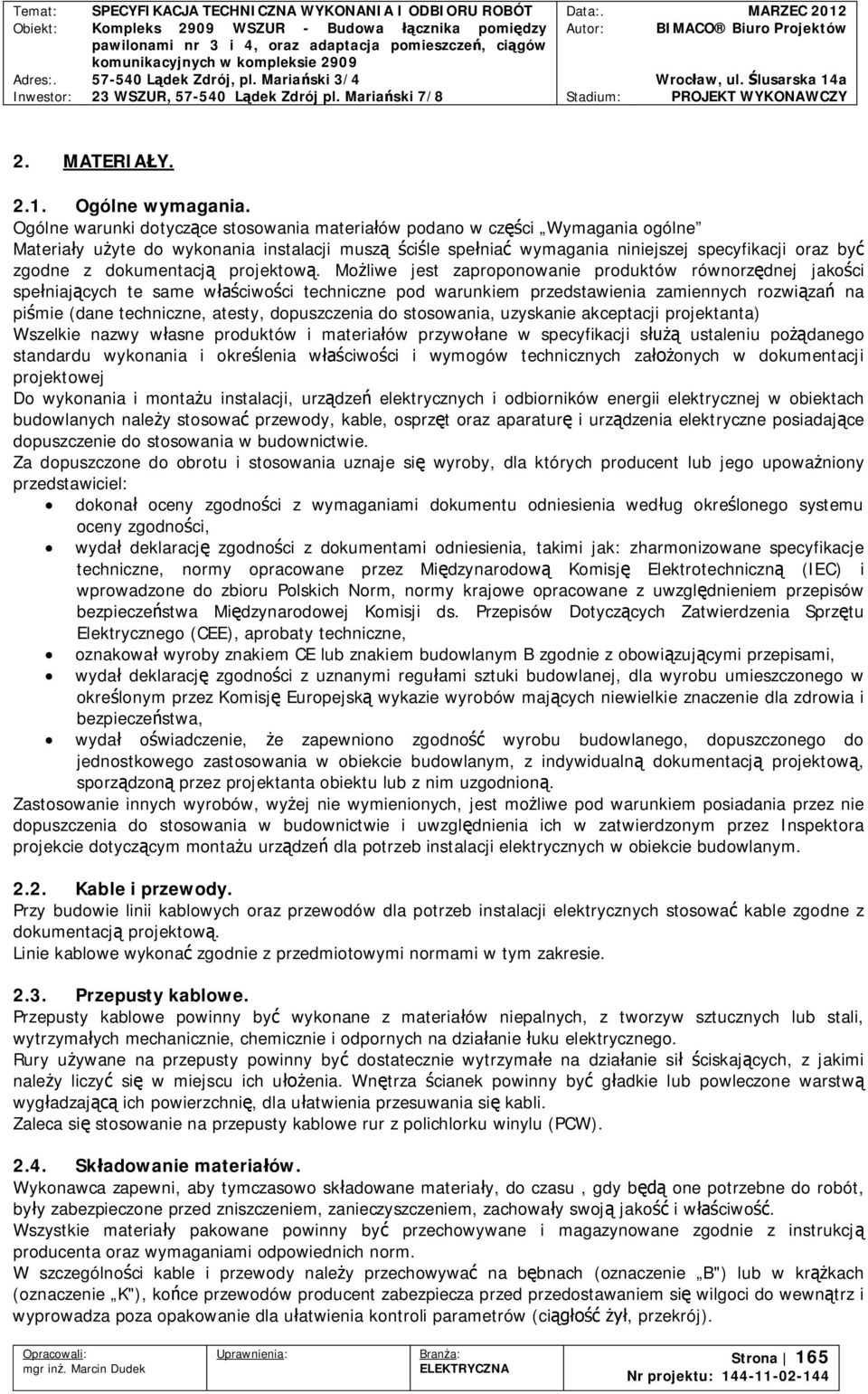

2 2. MATERIAY Ogólne wymagania. Ogólne warunki dotyczce stosowania materiaów podano w czci Wymagania ogólne Materiay uyte do wykonania instalacji musz cile spenia wymagania niniejszej specyfikacji oraz by zgodne z dokumentacj projektow. Moliwe jest zaproponowanie produktów równorzdnej jakoci speniajcych te same wciwoci techniczne pod warunkiem przedstawienia zamiennych rozwiza na pimie (dane techniczne, atesty, dopuszczenia do stosowania, uzyskanie akceptacji projektanta) Wszelkie nazwy wasne produktów i materiaów przywoane w specyfikacji s ustaleniu podanego standardu wykonania i okrelenia wciwoci i wymogów technicznych zaonych w dokumentacji projektowej Do wykonania i montau instalacji, urzdze elektrycznych i odbiorników energii elektrycznej w obiektach budowlanych naley stosowa przewody, kable, osprzt oraz aparatur i urzdzenia elektryczne posiadajce dopuszczenie do stosowania w budownictwie. Za dopuszczone do obrotu i stosowania uznaje si wyroby, dla których producent lub jego upowaniony przedstawiciel: dokona oceny zgodnoci z wymaganiami dokumentu odniesienia wedug okrelonego systemu oceny zgodnoci, wyda deklaracj zgodnoci z dokumentami odniesienia, takimi jak: zharmonizowane specyfikacje techniczne, normy opracowane przez Midzynarodow Komisj Elektrotechniczn (IEC) i wprowadzone do zbioru Polskich Norm, normy krajowe opracowane z uwzgldnieniem przepisów bezpieczestwa Midzynarodowej Komisji ds. Przepisów Dotyczcych Zatwierdzenia Sprztu Elektrycznego (CEE), aprobaty techniczne, oznakowa wyroby znakiem CE lub znakiem budowlanym B zgodnie z obowizujcymi przepisami, wyda deklaracj zgodnoci z uznanymi reguami sztuki budowlanej, dla wyrobu umieszczonego w okrelonym przez Komisj Europejsk wykazie wyrobów majcych niewielkie znaczenie dla zdrowia i bezpieczestwa, wyda owiadczenie, e zapewniono zgodno wyrobu budowlanego, dopuszczonego do jednostkowego zastosowania w obiekcie budowlanym, z indywidualn dokumentacj projektow, sporzdzon przez projektanta obiektu lub z nim uzgodnion. Zastosowanie innych wyrobów, wyej nie wymienionych, jest moliwe pod warunkiem posiadania przez nie dopuszczenia do stosowania w budownictwie i uwzgldnienia ich w zatwierdzonym przez Inspektora projekcie dotyczcym montau urzdze dla potrzeb instalacji elektrycznych w obiekcie budowlanym Kable i przewody. Przy budowie linii kablowych oraz przewodów dla potrzeb instalacji elektrycznych stosowa kable zgodne z dokumentacj projektow. Linie kablowe wykona zgodnie z przedmiotowymi normami w tym zakresie Przepusty kablowe. Przepusty kablowe powinny by wykonane z materiaów niepalnych, z tworzyw sztucznych lub stali, wytrzymaych mechanicznie, chemicznie i odpornych na dziaanie uku elektrycznego. Rury uywane na przepusty powinny by dostatecznie wytrzymae na dziaanie si ciskajcych, z jakimi naley liczy si w miejscu ich uenia. Wntrza cianek powinny by gadkie lub powleczone warstw wygadzaj ich powierzchni, dla uatwienia przesuwania si kabli. Zaleca si stosowanie na przepusty kablowe rur z polichlorku winylu (PCW) Skadowanie materiaów. Wykonawca zapewni, aby tymczasowo skadowane materiay, do czasu, gdy b one potrzebne do robót, byy zabezpieczone przed zniszczeniem, zanieczyszczeniem, zachoway swoj jako i wciwo. Wszystkie materiay pakowane powinny by przechowywane i magazynowane zgodnie z instrukcj producenta oraz wymaganiami odpowiednich norm. W szczególnoci kable i przewody naley przechowywa na bbnach (oznaczenie B") lub w krkach (oznaczenie K"), koce przewodów producent zabezpiecza przed przedostawaniem si wilgoci do wewntrz i wyprowadza poza opakowanie dla uatwienia kontroli parametrów (ci, przekrój). Strona 165

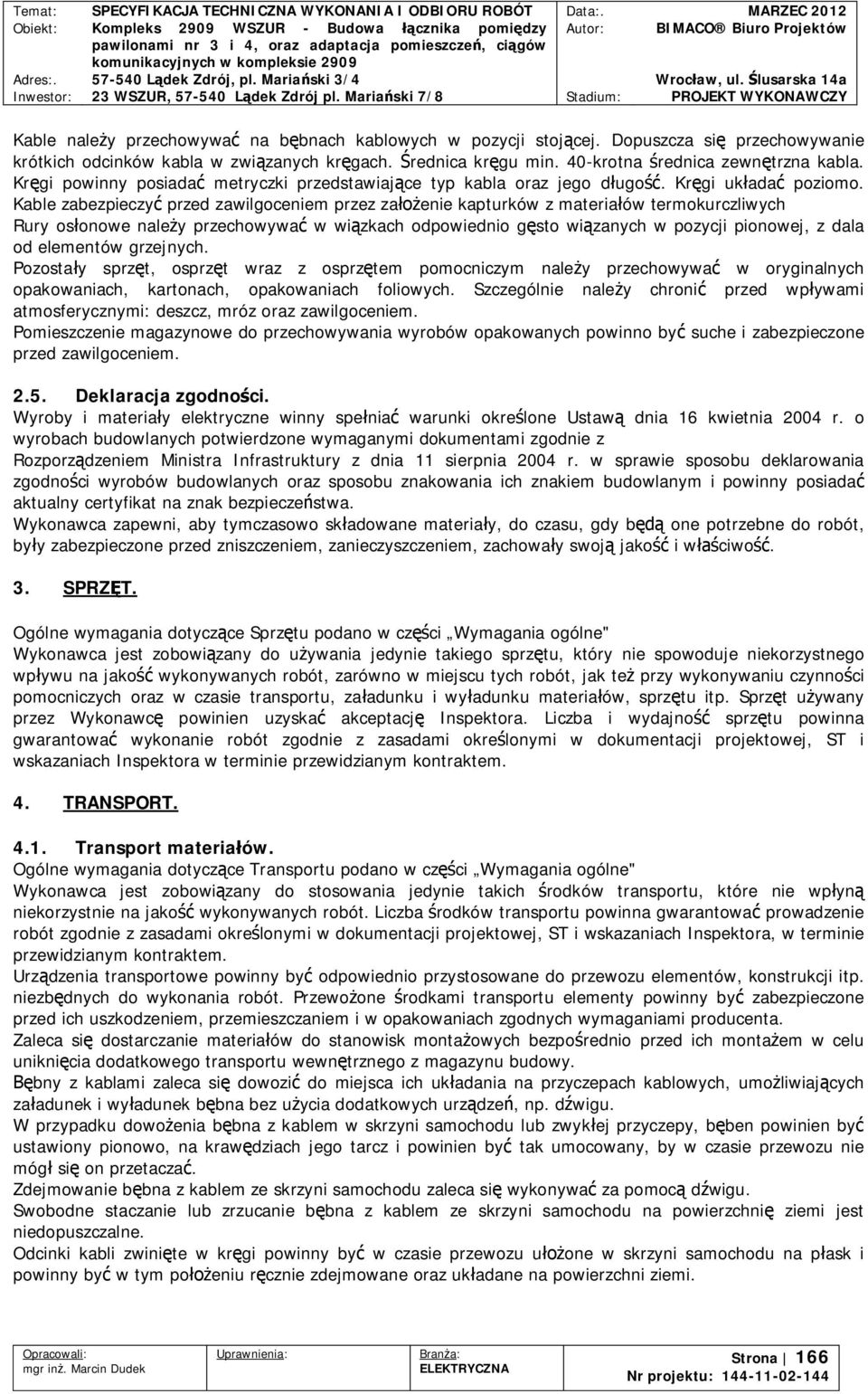

3 Kable naley przechowywa na bbnach kablowych w pozycji stojcej. Dopuszcza si przechowywanie krótkich odcinków kabla w zwizanych krgach. rednica krgu min. 40-krotna rednica zewntrzna kabla. Krgi powinny posiada metryczki przedstawiajce typ kabla oraz jego dugo. Krgi ukada poziomo. Kable zabezpieczy przed zawilgoceniem przez zaenie kapturków z materiaów termokurczliwych Rury osonowe naley przechowywa w wizkach odpowiednio gsto wizanych w pozycji pionowej, z dala od elementów grzejnych. Pozostay sprzt, osprzt wraz z osprztem pomocniczym naley przechowywa w oryginalnych opakowaniach, kartonach, opakowaniach foliowych. Szczególnie naley chroni przed wpywami atmosferycznymi: deszcz, mróz oraz zawilgoceniem. Pomieszczenie magazynowe do przechowywania wyrobów opakowanych powinno by suche i zabezpieczone przed zawilgoceniem Deklaracja zgodnoci. Wyroby i materiay elektryczne winny spenia warunki okrelone Ustaw dnia 16 kwietnia 2004 r. o wyrobach budowlanych potwierdzone wymaganymi dokumentami zgodnie z Rozporzdzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobu deklarowania zgodnoci wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym i powinny posiada aktualny certyfikat na znak bezpieczestwa. Wykonawca zapewni, aby tymczasowo skadowane materiay, do czasu, gdy b one potrzebne do robót, byy zabezpieczone przed zniszczeniem, zanieczyszczeniem, zachoway swoj jako i wciwo. 3. SPRZT. Ogólne wymagania dotyczce Sprztu podano w czci Wymagania ogólne" Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpywu na jako wykonywanych robót, zarówno w miejscu tych robót, jak te przy wykonywaniu czynnoci pomocniczych oraz w czasie transportu, zaadunku i wyadunku materiaów, sprztu itp. Sprzt uywany przez Wykonawc powinien uzyska akceptacj Inspektora. Liczba i wydajno sprztu powinna gwarantowa wykonanie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, ST i wskazaniach Inspektora w terminie przewidzianym kontraktem. 4. TRANSPORT Transport materiaów. Ogólne wymagania dotyczce Transportu podano w czci Wymagania ogólne" Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpyn niekorzystnie na jako wykonywanych robót. Liczba rodków transportu powinna gwarantowa prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, ST i wskazaniach Inspektora, w terminie przewidzianym kontraktem. Urzdzenia transportowe powinny by odpowiednio przystosowane do przewozu elementów, konstrukcji itp. niezbdnych do wykonania robót. Przewoone rodkami transportu elementy powinny by zabezpieczone przed ich uszkodzeniem, przemieszczaniem i w opakowaniach zgodnych wymaganiami producenta. Zaleca si dostarczanie materiaów do stanowisk montaowych bezporednio przed ich montaem w celu uniknicia dodatkowego transportu wewntrznego z magazynu budowy. bny z kablami zaleca si dowozi do miejsca ich ukadania na przyczepach kablowych, umoliwiajcych zaadunek i wyadunek bbna bez uycia dodatkowych urzdze, np. dwigu. W przypadku dowoenia bbna z kablem w skrzyni samochodu lub zwykej przyczepy, bben powinien by ustawiony pionowo, na krawdziach jego tarcz i powinien by tak umocowany, by w czasie przewozu nie móg si on przetacza. Zdejmowanie bbna z kablem ze skrzyni samochodu zaleca si wykonywa za pomoc dwigu. Swobodne staczanie lub zrzucanie bbna z kablem ze skrzyni samochodu na powierzchni ziemi jest niedopuszczalne. Odcinki kabli zwinite w krgi powinny by w czasie przewozu uone w skrzyni samochodu na pask i powinny by w tym poeniu rcznie zdejmowane oraz ukadane na powierzchni ziemi. Strona 166

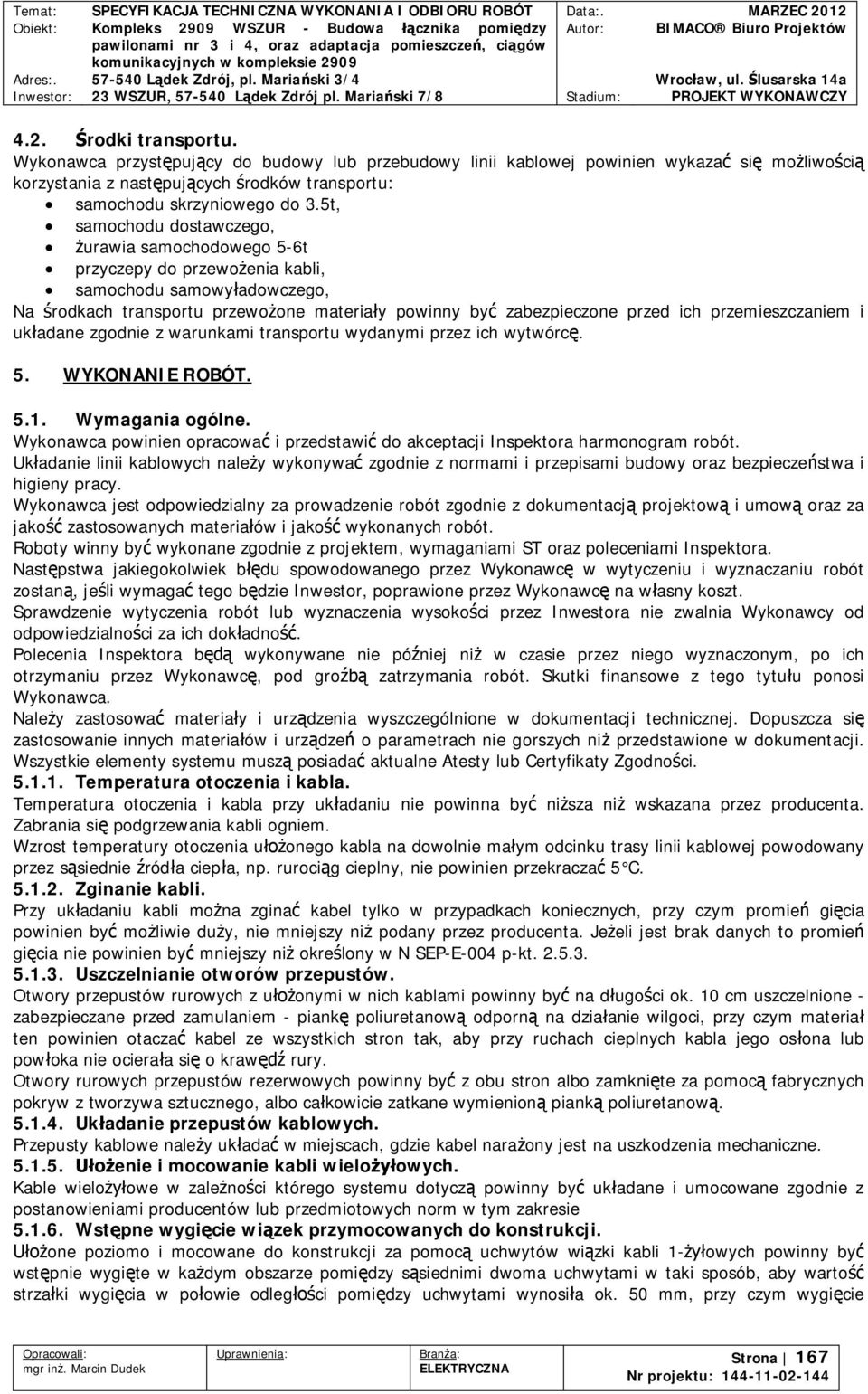

4 4.2. rodki transportu. Wykonawca przystpujcy do budowy lub przebudowy linii kablowej powinien wykaza si moliwoci korzystania z nastpujcych rodków transportu: samochodu skrzyniowego do 3.5t, samochodu dostawczego, urawia samochodowego 5-6t przyczepy do przewoenia kabli, samochodu samowyadowczego, Na rodkach transportu przewoone materiay powinny by zabezpieczone przed ich przemieszczaniem i ukadane zgodnie z warunkami transportu wydanymi przez ich wytwórc. 5. WYKONANIE ROBÓT Wymagania ogólne. Wykonawca powinien opracowa i przedstawi do akceptacji Inspektora harmonogram robót. Ukadanie linii kablowych naley wykonywa zgodnie z normami i przepisami budowy oraz bezpieczestwa i higieny pracy. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z dokumentacj projektow i umow oraz za jako zastosowanych materiaów i jako wykonanych robót. Roboty winny by wykonane zgodnie z projektem, wymaganiami ST oraz poleceniami Inspektora. Nastpstwa jakiegokolwiek bdu spowodowanego przez Wykonawc w wytyczeniu i wyznaczaniu robót zostan, jeli wymaga tego bdzie Inwestor, poprawione przez Wykonawc na wasny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokoci przez Inwestora nie zwalnia Wykonawcy od odpowiedzialnoci za ich dokadno. Polecenia Inspektora b wykonywane nie póniej ni w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawc, pod gro zatrzymania robót. Skutki finansowe z tego tytuu ponosi Wykonawca. Naley zastosowa materiay i urzdzenia wyszczególnione w dokumentacji technicznej. Dopuszcza si zastosowanie innych materiaów i urzdze o parametrach nie gorszych ni przedstawione w dokumentacji. Wszystkie elementy systemu musz posiada aktualne Atesty lub Certyfikaty Zgodnoci Temperatura otoczenia i kabla. Temperatura otoczenia i kabla przy ukadaniu nie powinna by nisza ni wskazana przez producenta. Zabrania si podgrzewania kabli ogniem. Wzrost temperatury otoczenia uonego kabla na dowolnie maym odcinku trasy linii kablowej powodowany przez ssiednie róda ciepa, np. rurocig cieplny, nie powinien przekracza 5 C Zginanie kabli. Przy ukadaniu kabli mona zgina kabel tylko w przypadkach koniecznych, przy czym promie gicia powinien by moliwie duy, nie mniejszy ni podany przez producenta. Jeeli jest brak danych to promie gicia nie powinien by mniejszy ni okrelony w N SEP-E-004 p-kt Uszczelnianie otworów przepustów. Otwory przepustów rurowych z uonymi w nich kablami powinny by na dugoci ok. 10 cm uszczelnione - zabezpieczane przed zamulaniem - piank poliuretanow odporn na dziaanie wilgoci, przy czym materia ten powinien otacza kabel ze wszystkich stron tak, aby przy ruchach cieplnych kabla jego osona lub powoka nie ocieraa si o kraw rury. Otwory rurowych przepustów rezerwowych powinny by z obu stron albo zamknite za pomoc fabrycznych pokryw z tworzywa sztucznego, albo cakowicie zatkane wymienion piank poliuretanow Ukadanie przepustów kablowych. Przepusty kablowe naley ukada w miejscach, gdzie kabel naraony jest na uszkodzenia mechaniczne enie i mocowanie kabli wieloowych. Kable wieloowe w zalenoci którego systemu dotycz powinny by ukadane i umocowane zgodnie z postanowieniami producentów lub przedmiotowych norm w tym zakresie Wstpne wygicie wizek przymocowanych do konstrukcji. one poziomo i mocowane do konstrukcji za pomoc uchwytów wizki kabli 1-owych powinny by wstpnie wygite w kadym obszarze pomidzy ssiednimi dwoma uchwytami w taki sposób, aby warto strzaki wygicia w poowie odlegci pomidzy uchwytami wynosia ok. 50 mm, przy czym wygicie Strona 167

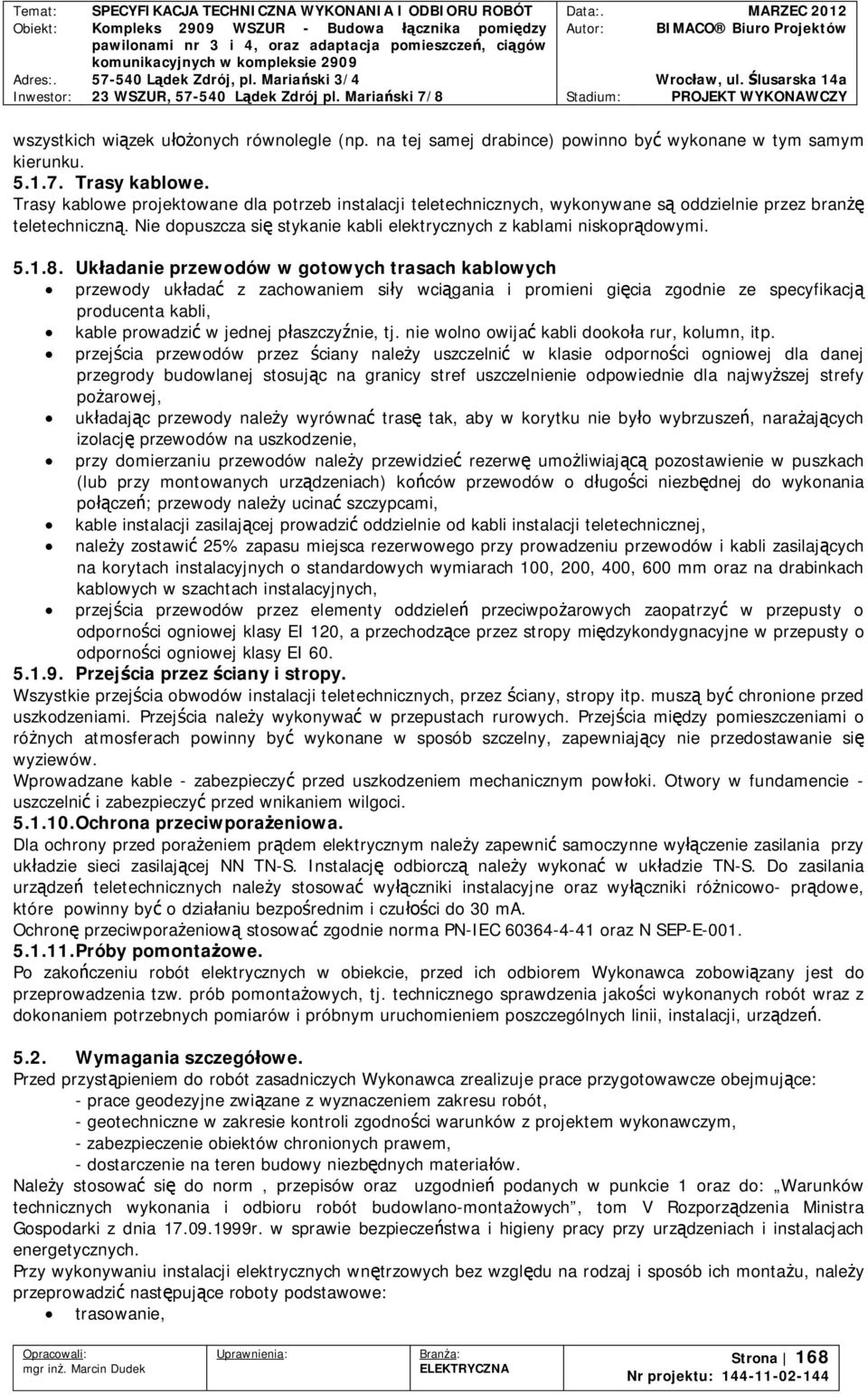

5 wszystkich wizek uonych równolegle (np. na tej samej drabince) powinno by wykonane w tym samym kierunku Trasy kablowe. Trasy kablowe projektowane dla potrzeb instalacji teletechnicznych, wykonywane s oddzielnie przez bran teletechniczn. Nie dopuszcza si stykanie kabli elektrycznych z kablami niskoprdowymi Ukadanie przewodów w gotowych trasach kablowych przewody ukada z zachowaniem siy wcigania i promieni gicia zgodnie ze specyfikacj producenta kabli, kable prowadzi w jednej paszczynie, tj. nie wolno owija kabli dookoa rur, kolumn, itp. przejcia przewodów przez ciany naley uszczelni w klasie odpornoci ogniowej dla danej przegrody budowlanej stosujc na granicy stref uszczelnienie odpowiednie dla najwyszej strefy poarowej, ukadajc przewody naley wyrówna tras tak, aby w korytku nie byo wybrzusze, naraajcych izolacj przewodów na uszkodzenie, przy domierzaniu przewodów naley przewidzie rezerw umoliwiaj pozostawienie w puszkach (lub przy montowanych urzdzeniach) koców przewodów o dugoci niezbdnej do wykonania pocze; przewody naley ucina szczypcami, kable instalacji zasilajcej prowadzi oddzielnie od kabli instalacji teletechnicznej, naley zostawi 25% zapasu miejsca rezerwowego przy prowadzeniu przewodów i kabli zasilajcych na korytach instalacyjnych o standardowych wymiarach 100, 200, 400, 600 mm oraz na drabinkach kablowych w szachtach instalacyjnych, przejcia przewodów przez elementy oddziele przeciwpoarowych zaopatrzy w przepusty o odpornoci ogniowej klasy EI 120, a przechodzce przez stropy midzykondygnacyjne w przepusty o odpornoci ogniowej klasy EI Przejcia przez ciany i stropy. Wszystkie przejcia obwodów instalacji teletechnicznych, przez ciany, stropy itp. musz by chronione przed uszkodzeniami. Przejcia naley wykonywa w przepustach rurowych. Przejcia midzy pomieszczeniami o rónych atmosferach powinny by wykonane w sposób szczelny, zapewniajcy nie przedostawanie si wyziewów. Wprowadzane kable - zabezpieczy przed uszkodzeniem mechanicznym powoki. Otwory w fundamencie - uszczelni i zabezpieczy przed wnikaniem wilgoci Ochrona przeciwporaeniowa. Dla ochrony przed poraeniem prdem elektrycznym naley zapewni samoczynne wyczenie zasilania przy ukadzie sieci zasilajcej NN TN-S. Instalacj odbiorcz naley wykona w ukadzie TN-S. Do zasilania urzdze teletechnicznych naley stosowa wyczniki instalacyjne oraz wyczniki rónicowo- prdowe, które powinny by o dziaaniu bezporednim i czuci do 30 ma. Ochron przeciwporaeniow stosowa zgodnie norma PN-IEC oraz N SEP-E Próby pomontaowe. Po zakoczeniu robót elektrycznych w obiekcie, przed ich odbiorem Wykonawca zobowizany jest do przeprowadzenia tzw. prób pomontaowych, tj. technicznego sprawdzenia jakoci wykonanych robót wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych linii, instalacji, urzdze Wymagania szczegóowe. Przed przystpieniem do robót zasadniczych Wykonawca zrealizuje prace przygotowawcze obejmujce: - prace geodezyjne zwizane z wyznaczeniem zakresu robót, - geotechniczne w zakresie kontroli zgodnoci warunków z projektem wykonawczym, - zabezpieczenie obiektów chronionych prawem, - dostarczenie na teren budowy niezbdnych materiaów. Naley stosowa si do norm, przepisów oraz uzgodnie podanych w punkcie 1 oraz do: Warunków technicznych wykonania i odbioru robót budowlano-montaowych, tom V Rozporzdzenia Ministra Gospodarki z dnia r. w sprawie bezpieczestwa i higieny pracy przy urzdzeniach i instalacjach energetycznych. Przy wykonywaniu instalacji elektrycznych wntrzowych bez wzgldu na rodzaj i sposób ich montau, naley przeprowadzi nastpujce roboty podstawowe: trasowanie, Strona 168

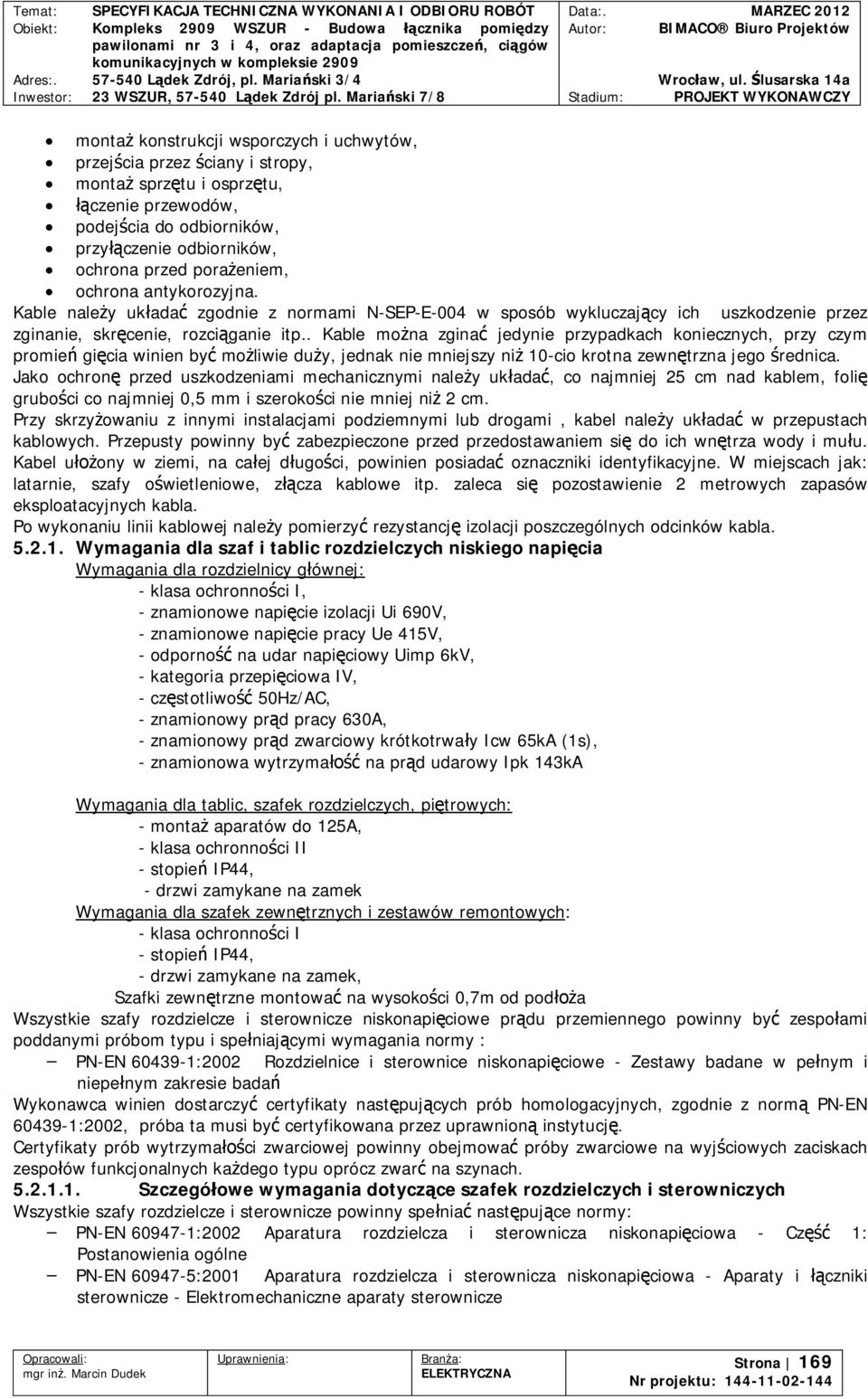

6 monta konstrukcji wsporczych i uchwytów, przejcia przez ciany i stropy, monta sprztu i osprztu, czenie przewodów, podejcia do odbiorników, przyczenie odbiorników, ochrona przed poraeniem, ochrona antykorozyjna. Kable naley ukada zgodnie z normami N-SEP-E-004 w sposób wykluczajcy ich uszkodzenie przez zginanie, skrcenie, rozciganie itp.. Kable mona zgina jedynie przypadkach koniecznych, przy czym promie gicia winien by moliwie duy, jednak nie mniejszy ni 10-cio krotna zewntrzna jego rednica. Jako ochron przed uszkodzeniami mechanicznymi naley ukada, co najmniej 25 cm nad kablem, foli gruboci co najmniej 0,5 mm i szerokoci nie mniej ni 2 cm. Przy skrzyowaniu z innymi instalacjami podziemnymi lub drogami, kabel naley ukada w przepustach kablowych. Przepusty powinny by zabezpieczone przed przedostawaniem si do ich wntrza wody i muu. Kabel uony w ziemi, na caej dugoci, powinien posiada oznaczniki identyfikacyjne. W miejscach jak: latarnie, szafy owietleniowe, zcza kablowe itp. zaleca si pozostawienie 2 metrowych zapasów eksploatacyjnych kabla. Po wykonaniu linii kablowej naley pomierzy rezystancj izolacji poszczególnych odcinków kabla Wymagania dla szaf i tablic rozdzielczych niskiego napicia Wymagania dla rozdzielnicy gównej: - klasa ochronnoci I, - znamionowe napicie izolacji Ui 690V, - znamionowe napicie pracy Ue 415V, - odporno na udar napiciowy Uimp 6kV, - kategoria przepiciowa IV, - czstotliwo 50Hz/AC, - znamionowy prd pracy 630A, - znamionowy prd zwarciowy krótkotrway Icw 65kA (1s), - znamionowa wytrzyma na prd udarowy Ipk 143kA Wymagania dla tablic, szafek rozdzielczych, pitrowych: - monta aparatów do 125A, - klasa ochronnoci II - stopie IP44, - drzwi zamykane na zamek Wymagania dla szafek zewntrznych i zestawów remontowych: - klasa ochronnoci I - stopie IP44, - drzwi zamykane na zamek, Szafki zewntrzne montowa na wysokoci 0,7m od poda Wszystkie szafy rozdzielcze i sterownicze niskonapiciowe prdu przemiennego powinny by zespoami poddanymi próbom typu i speniajcymi wymagania normy : PN-EN :2002 Rozdzielnice i sterownice niskonapiciowe - Zestawy badane w penym i niepenym zakresie bada Wykonawca winien dostarczy certyfikaty nastpujcych prób homologacyjnych, zgodnie z norm PN-EN :2002, próba ta musi by certyfikowana przez uprawnion instytucj. Certyfikaty prób wytrzymaci zwarciowej powinny obejmowa próby zwarciowe na wyjciowych zaciskach zespoów funkcjonalnych kadego typu oprócz zwar na szynach Szczegóowe wymagania dotyczce szafek rozdzielczych i sterowniczych Wszystkie szafy rozdzielcze i sterownicze powinny spenia nastpujce normy: PN-EN :2002 Aparatura rozdzielcza i sterownicza niskonapiciowa - Cz 1: Postanowienia ogólne PN-EN :2001 Aparatura rozdzielcza i sterownicza niskonapiciowa - Aparaty i czniki sterownicze - Elektromechaniczne aparaty sterownicze Strona 169

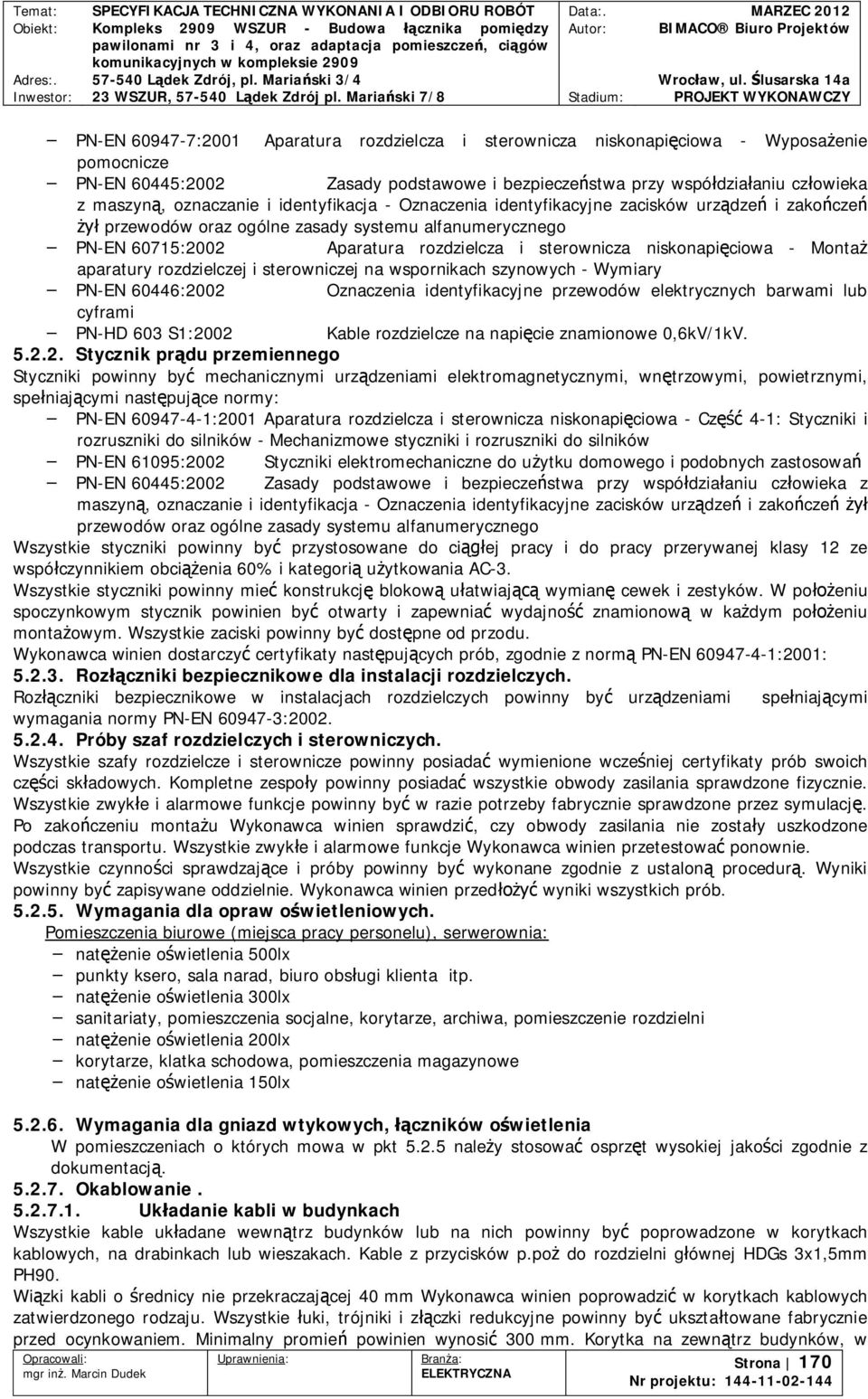

7 PN-EN :2001 Aparatura rozdzielcza i sterownicza niskonapiciowa - Wyposaenie pomocnicze PN-EN 60445:2002 Zasady podstawowe i bezpieczestwa przy wspódziaaniu czowieka z maszyn, oznaczanie i identyfikacja - Oznaczenia identyfikacyjne zacisków urzdze i zakocze przewodów oraz ogólne zasady systemu alfanumerycznego PN-EN 60715:2002 Aparatura rozdzielcza i sterownicza niskonapiciowa - Monta aparatury rozdzielczej i sterowniczej na wspornikach szynowych - Wymiary PN-EN 60446:2002 Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi PN-HD 603 S1:2002 Kable rozdzielcze na napicie znamionowe 0,6kV/1kV Stycznik prdu przemiennego Styczniki powinny by mechanicznymi urzdzeniami elektromagnetycznymi, wntrzowymi, powietrznymi, speniajcymi nastpujce normy: PN-EN :2001 Aparatura rozdzielcza i sterownicza niskonapiciowa - Cz 4-1: Styczniki i rozruszniki do silników - Mechanizmowe styczniki i rozruszniki do silników PN-EN 61095:2002 Styczniki elektromechaniczne do uytku domowego i podobnych zastosowa PN-EN 60445:2002 Zasady podstawowe i bezpieczestwa przy wspódziaaniu czowieka z maszyn, oznaczanie i identyfikacja - Oznaczenia identyfikacyjne zacisków urzdze i zakocze przewodów oraz ogólne zasady systemu alfanumerycznego Wszystkie styczniki powinny by przystosowane do ciej pracy i do pracy przerywanej klasy 12 ze wspóczynnikiem obcienia 60% i kategori uytkowania AC-3. Wszystkie styczniki powinny mie konstrukcj blokow uatwiaj wymian cewek i zestyków. W poeniu spoczynkowym stycznik powinien by otwarty i zapewnia wydajno znamionow w kadym poeniu montaowym. Wszystkie zaciski powinny by dostpne od przodu. Wykonawca winien dostarczy certyfikaty nastpujcych prób, zgodnie z norm PN-EN :2001: Rozczniki bezpiecznikowe dla instalacji rozdzielczych. Rozczniki bezpiecznikowe w instalacjach rozdzielczych powinny by urzdzeniami speniajcymi wymagania normy PN-EN : Próby szaf rozdzielczych i sterowniczych. Wszystkie szafy rozdzielcze i sterownicze powinny posiada wymienione wczeniej certyfikaty prób swoich czci skadowych. Kompletne zespoy powinny posiada wszystkie obwody zasilania sprawdzone fizycznie. Wszystkie zwyke i alarmowe funkcje powinny by w razie potrzeby fabrycznie sprawdzone przez symulacj. Po zakoczeniu montau Wykonawca winien sprawdzi, czy obwody zasilania nie zostay uszkodzone podczas transportu. Wszystkie zwyke i alarmowe funkcje Wykonawca winien przetestowa ponownie. Wszystkie czynnoci sprawdzajce i próby powinny by wykonane zgodnie z ustalon procedur. Wyniki powinny by zapisywane oddzielnie. Wykonawca winien przed wyniki wszystkich prób Wymagania dla opraw owietleniowych. Pomieszczenia biurowe (miejsca pracy personelu), serwerownia: natenie owietlenia 500lx punkty ksero, sala narad, biuro obsugi klienta itp. natenie owietlenia 300lx sanitariaty, pomieszczenia socjalne, korytarze, archiwa, pomieszczenie rozdzielni natenie owietlenia 200lx korytarze, klatka schodowa, pomieszczenia magazynowe natenie owietlenia 150lx Wymagania dla gniazd wtykowych, czników owietlenia W pomieszczeniach o których mowa w pkt naley stosowa osprzt wysokiej jakoci zgodnie z dokumentacj Okablowanie Ukadanie kabli w budynkach Wszystkie kable ukadane wewntrz budynków lub na nich powinny by poprowadzone w korytkach kablowych, na drabinkach lub wieszakach. Kable z przycisków p.po do rozdzielni gównej HDGs 3x1,5mm PH90. Wizki kabli o rednicy nie przekraczajcej 40 mm Wykonawca winien poprowadzi w korytkach kablowych zatwierdzonego rodzaju. Wszystkie uki, trójniki i zczki redukcyjne powinny by uksztatowane fabrycznie przed ocynkowaniem. Minimalny promie powinien wynosi 300 mm. Korytka na zewntrz budynków, w Strona 170

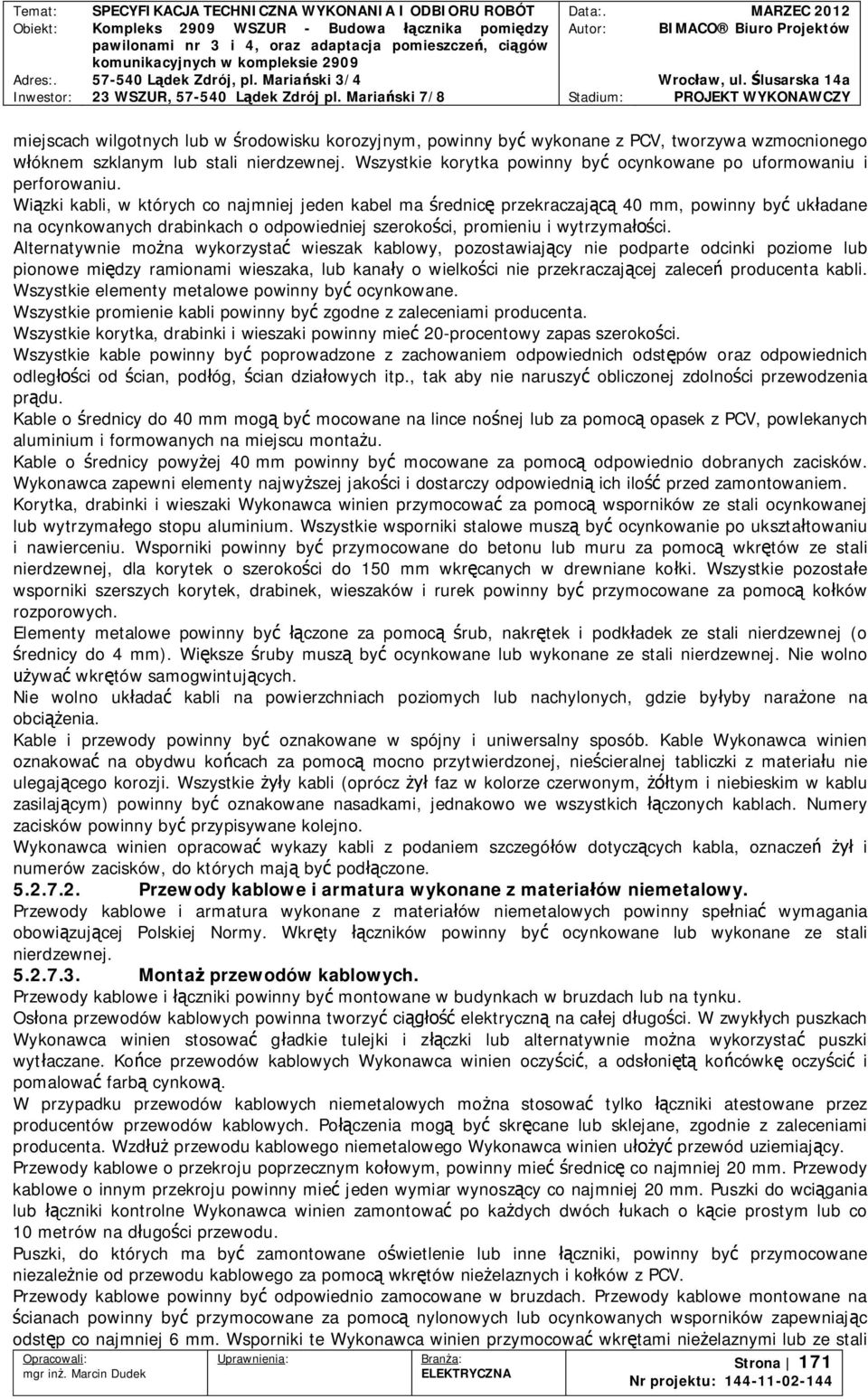

8 miejscach wilgotnych lub w rodowisku korozyjnym, powinny by wykonane z PCV, tworzywa wzmocnionego óknem szklanym lub stali nierdzewnej. Wszystkie korytka powinny by ocynkowane po uformowaniu i perforowaniu. Wizki kabli, w których co najmniej jeden kabel ma rednic przekraczaj 40 mm, powinny by ukadane na ocynkowanych drabinkach o odpowiedniej szerokoci, promieniu i wytrzymaci. Alternatywnie mona wykorzysta wieszak kablowy, pozostawiajcy nie podparte odcinki poziome lub pionowe midzy ramionami wieszaka, lub kanay o wielkoci nie przekraczajcej zalece producenta kabli. Wszystkie elementy metalowe powinny by ocynkowane. Wszystkie promienie kabli powinny by zgodne z zaleceniami producenta. Wszystkie korytka, drabinki i wieszaki powinny mie 20-procentowy zapas szerokoci. Wszystkie kable powinny by poprowadzone z zachowaniem odpowiednich odstpów oraz odpowiednich odlegci od cian, podóg, cian dziaowych itp., tak aby nie naruszy obliczonej zdolnoci przewodzenia prdu. Kable o rednicy do 40 mm mog by mocowane na lince nonej lub za pomoc opasek z PCV, powlekanych aluminium i formowanych na miejscu montau. Kable o rednicy powyej 40 mm powinny by mocowane za pomoc odpowiednio dobranych zacisków. Wykonawca zapewni elementy najwyszej jakoci i dostarczy odpowiedni ich ilo przed zamontowaniem. Korytka, drabinki i wieszaki Wykonawca winien przymocowa za pomoc wsporników ze stali ocynkowanej lub wytrzymaego stopu aluminium. Wszystkie wsporniki stalowe musz by ocynkowanie po uksztatowaniu i nawierceniu. Wsporniki powinny by przymocowane do betonu lub muru za pomoc wkrtów ze stali nierdzewnej, dla korytek o szerokoci do 150 mm wkrcanych w drewniane koki. Wszystkie pozostae wsporniki szerszych korytek, drabinek, wieszaków i rurek powinny by przymocowane za pomoc koków rozporowych. Elementy metalowe powinny by czone za pomoc rub, nakrtek i podkadek ze stali nierdzewnej (o rednicy do 4 mm). Wiksze ruby musz by ocynkowane lub wykonane ze stali nierdzewnej. Nie wolno ywa wkrtów samogwintujcych. Nie wolno ukada kabli na powierzchniach poziomych lub nachylonych, gdzie byyby naraone na obcienia. Kable i przewody powinny by oznakowane w spójny i uniwersalny sposób. Kable Wykonawca winien oznakowa na obydwu kocach za pomoc mocno przytwierdzonej, niecieralnej tabliczki z materiau nie ulegajcego korozji. Wszystkie y kabli (oprócz faz w kolorze czerwonym, tym i niebieskim w kablu zasilajcym) powinny by oznakowane nasadkami, jednakowo we wszystkich czonych kablach. Numery zacisków powinny by przypisywane kolejno. Wykonawca winien opracowa wykazy kabli z podaniem szczegóów dotyczcych kabla, oznacze i numerów zacisków, do których maj by podczone Przewody kablowe i armatura wykonane z materiaów niemetalowy. Przewody kablowe i armatura wykonane z materiaów niemetalowych powinny spenia wymagania obowizujcej Polskiej Normy. Wkrty czników powinny by ocynkowane lub wykonane ze stali nierdzewnej Monta przewodów kablowych. Przewody kablowe i czniki powinny by montowane w budynkach w bruzdach lub na tynku. Osona przewodów kablowych powinna tworzy ci elektryczn na caej dugoci. W zwykych puszkach Wykonawca winien stosowa gadkie tulejki i zczki lub alternatywnie mona wykorzysta puszki wytaczane. Koce przewodów kablowych Wykonawca winien oczyci, a odsoni kocówk oczyci i pomalowa farb cynkow. W przypadku przewodów kablowych niemetalowych mona stosowa tylko czniki atestowane przez producentów przewodów kablowych. Poczenia mog by skrcane lub sklejane, zgodnie z zaleceniami producenta. Wzd przewodu kablowego niemetalowego Wykonawca winien u przewód uziemiajcy. Przewody kablowe o przekroju poprzecznym koowym, powinny mierednic co najmniej 20 mm. Przewody kablowe o innym przekroju powinny mie jeden wymiar wynoszcy co najmniej 20 mm. Puszki do wcigania lub czniki kontrolne Wykonawca winien zamontowa po kadych dwóch ukach o kcie prostym lub co 10 metrów na dugoci przewodu. Puszki, do których ma by zamontowane owietlenie lub inne czniki, powinny by przymocowane niezalenie od przewodu kablowego za pomoc wkrtów nieelaznych i koków z PCV. Przewody kablowe powinny by odpowiednio zamocowane w bruzdach. Przewody kablowe montowane na cianach powinny by przymocowane za pomoc nylonowych lub ocynkowanych wsporników zapewniajc odstp co najmniej 6 mm. Wsporniki te Wykonawca winien przymocowa wkrtami nieelaznymi lub ze stali Strona 171

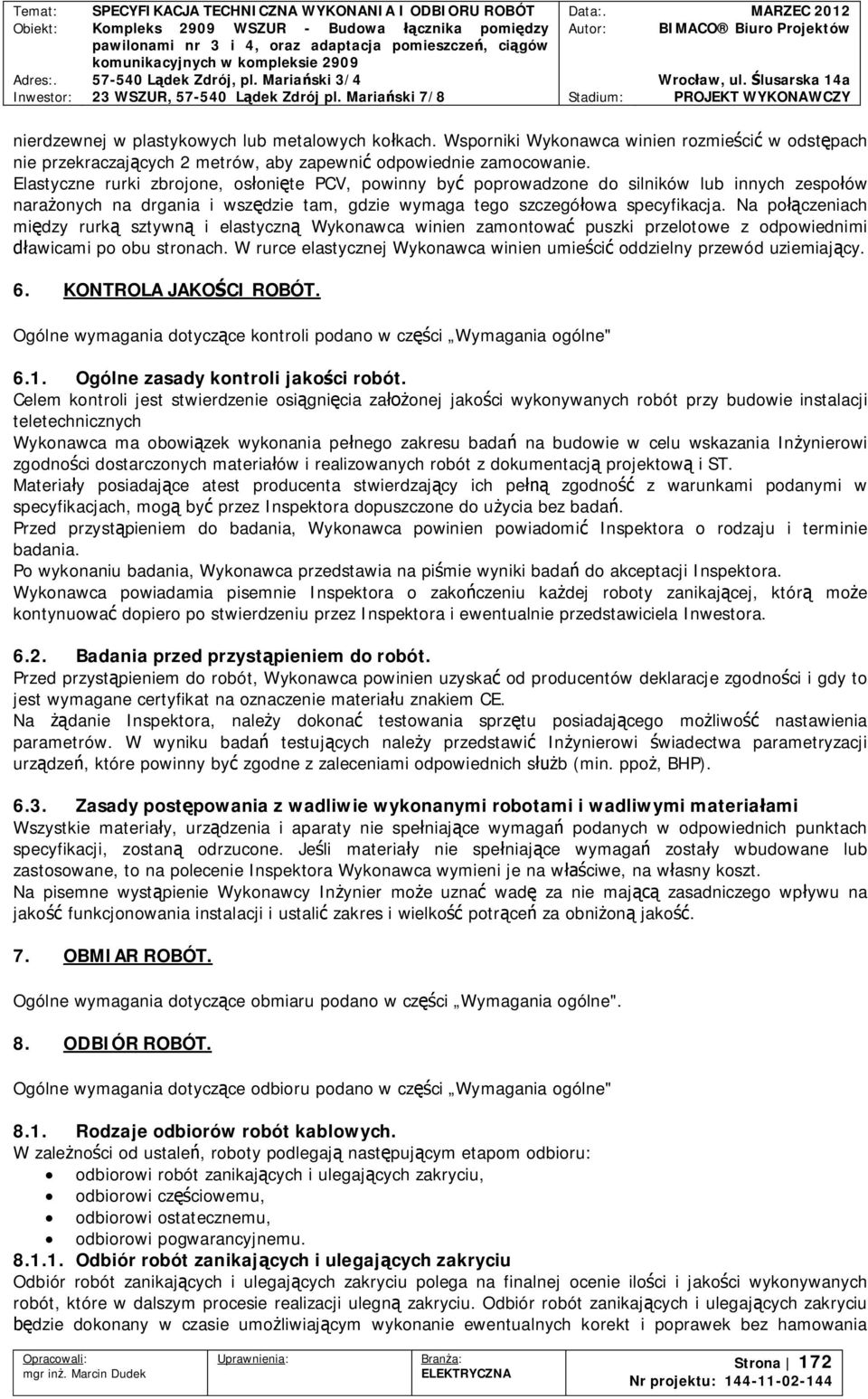

9 nierdzewnej w plastykowych lub metalowych kokach. Wsporniki Wykonawca winien rozmieci w odstpach nie przekraczajcych 2 metrów, aby zapewni odpowiednie zamocowanie. Elastyczne rurki zbrojone, osonite PCV, powinny by poprowadzone do silników lub innych zespoów naraonych na drgania i wszdzie tam, gdzie wymaga tego szczegóowa specyfikacja. Na poczeniach midzy rurk sztywn i elastyczn Wykonawca winien zamontowa puszki przelotowe z odpowiednimi awicami po obu stronach. W rurce elastycznej Wykonawca winien umieci oddzielny przewód uziemiajcy. 6. KONTROLA JAKOCI ROBÓT. Ogólne wymagania dotyczce kontroli podano w czci Wymagania ogólne" 6.1. Ogólne zasady kontroli jakoci robót. Celem kontroli jest stwierdzenie osignicia zaonej jakoci wykonywanych robót przy budowie instalacji teletechnicznych Wykonawca ma obowizek wykonania penego zakresu bada na budowie w celu wskazania Inynierowi zgodnoci dostarczonych materiaów i realizowanych robót z dokumentacj projektow i ST. Materiay posiadajce atest producenta stwierdzajcy ich pe zgodno z warunkami podanymi w specyfikacjach, mog by przez Inspektora dopuszczone do uycia bez bada. Przed przystpieniem do badania, Wykonawca powinien powiadomi Inspektora o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na pimie wyniki bada do akceptacji Inspektora. Wykonawca powiadamia pisemnie Inspektora o zakoczeniu kadej roboty zanikajcej, któr moe kontynuowa dopiero po stwierdzeniu przez Inspektora i ewentualnie przedstawiciela Inwestora Badania przed przystpieniem do robót. Przed przystpieniem do robót, Wykonawca powinien uzyska od producentów deklaracje zgodnoci i gdy to jest wymagane certyfikat na oznaczenie materiau znakiem CE. Na danie Inspektora, naley dokona testowania sprztu posiadajcego moliwo nastawienia parametrów. W wyniku bada testujcych naley przedstawi Inynierowi wiadectwa parametryzacji urzdze, które powinny by zgodne z zaleceniami odpowiednich sb (min. ppo, BHP) Zasady postpowania z wadliwie wykonanymi robotami i wadliwymi materiaami Wszystkie materiay, urzdzenia i aparaty nie speniajce wymaga podanych w odpowiednich punktach specyfikacji, zostan odrzucone. Jeli materiay nie speniajce wymaga zostay wbudowane lub zastosowane, to na polecenie Inspektora Wykonawca wymieni je na wciwe, na wasny koszt. Na pisemne wystpienie Wykonawcy Inynier moe uzna wad za nie maj zasadniczego wpywu na jako funkcjonowania instalacji i ustali zakres i wielko potrce za obnion jako. 7. OBMIAR ROBÓT. Ogólne wymagania dotyczce obmiaru podano w czci Wymagania ogólne". 8. ODBIÓR ROBÓT. Ogólne wymagania dotyczce odbioru podano w czci Wymagania ogólne" 8.1. Rodzaje odbiorów robót kablowych. W zalenoci od ustale, roboty podlegaj nastpujcym etapom odbioru: odbiorowi robót zanikajcych i ulegajcych zakryciu, odbiorowi czciowemu, odbiorowi ostatecznemu, odbiorowi pogwarancyjnemu Odbiór robót zanikajcych i ulegajcych zakryciu Odbiór robót zanikajcych i ulegajcych zakryciu polega na finalnej ocenie iloci i jakoci wykonywanych robót, które w dalszym procesie realizacji ulegn zakryciu. Odbiór robót zanikajcych i ulegajcych zakryciu dzie dokonany w czasie umoliwiajcym wykonanie ewentualnych korekt i poprawek bez hamowania Strona 172

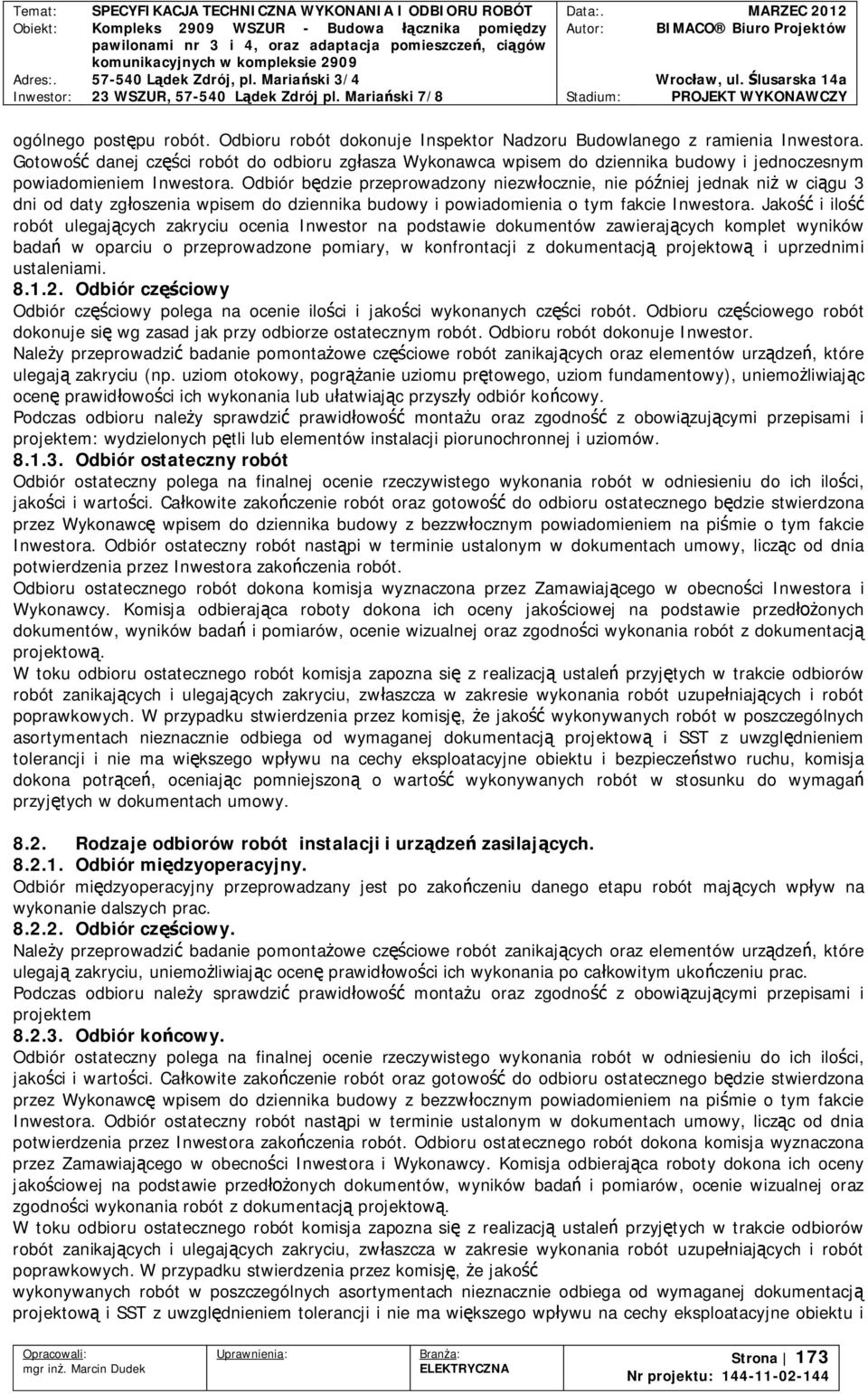

10 ogólnego postpu robót. Odbioru robót dokonuje Inspektor Nadzoru Budowlanego z ramienia Inwestora. Gotowo danej czci robót do odbioru zgasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inwestora. Odbiór bdzie przeprowadzony niezwocznie, nie póniej jednak ni w cigu 3 dni od daty zgoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inwestora. Jako i ilo robót ulegajcych zakryciu ocenia Inwestor na podstawie dokumentów zawierajcych komplet wyników bada w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacj projektow i uprzednimi ustaleniami Odbiór czciowy Odbiór czciowy polega na ocenie iloci i jakoci wykonanych czci robót. Odbioru czciowego robót dokonuje si wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inwestor. Naley przeprowadzi badanie pomontaowe czciowe robót zanikajcych oraz elementów urzdze, które ulegaj zakryciu (np. uziom otokowy, pogranie uziomu prtowego, uziom fundamentowy), uniemoliwiajc ocen prawidowoci ich wykonania lub uatwiajc przyszy odbiór kocowy. Podczas odbioru naley sprawdzi prawidowo montau oraz zgodno z obowizujcymi przepisami i projektem: wydzielonych ptli lub elementów instalacji piorunochronnej i uziomów Odbiór ostateczny robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. Cakowite zakoczenie robót oraz gotowo do odbioru ostatecznego bdzie stwierdzona przez Wykonawc wpisem do dziennika budowy z bezzwocznym powiadomieniem na pimie o tym fakcie Inwestora. Odbiór ostateczny robót nastpi w terminie ustalonym w dokumentach umowy, liczc od dnia potwierdzenia przez Inwestora zakoczenia robót. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiajcego w obecnoci Inwestora i Wykonawcy. Komisja odbierajca roboty dokona ich oceny jakociowej na podstawie przedonych dokumentów, wyników bada i pomiarów, ocenie wizualnej oraz zgodnoci wykonania robót z dokumentacj projektow. W toku odbioru ostatecznego robót komisja zapozna si z realizacj ustale przyjtych w trakcie odbiorów robót zanikajcych i ulegajcych zakryciu, zwaszcza w zakresie wykonania robót uzupeniajcych i robót poprawkowych. W przypadku stwierdzenia przez komisj, e jako wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacj projektow i SST z uwzgldnieniem tolerancji i nie ma wikszego wpywu na cechy eksploatacyjne obiektu i bezpieczestwo ruchu, komisja dokona potrce, oceniajc pomniejszon o warto wykonywanych robót w stosunku do wymaga przyjtych w dokumentach umowy Rodzaje odbiorów robót instalacji i urzdze zasilajcych Odbiór midzyoperacyjny. Odbiór midzyoperacyjny przeprowadzany jest po zakoczeniu danego etapu robót majcych wpyw na wykonanie dalszych prac Odbiór czciowy. Naley przeprowadzi badanie pomontaowe czciowe robót zanikajcych oraz elementów urzdze, które ulegaj zakryciu, uniemoliwiajc ocen prawidowoci ich wykonania po cakowitym ukoczeniu prac. Podczas odbioru naley sprawdzi prawidowo montau oraz zgodno z obowizujcymi przepisami i projektem Odbiór kocowy. Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. Cakowite zakoczenie robót oraz gotowo do odbioru ostatecznego bdzie stwierdzona przez Wykonawc wpisem do dziennika budowy z bezzwocznym powiadomieniem na pimie o tym fakcie Inwestora. Odbiór ostateczny robót nastpi w terminie ustalonym w dokumentach umowy, liczc od dnia potwierdzenia przez Inwestora zakoczenia robót. Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiajcego w obecnoci Inwestora i Wykonawcy. Komisja odbierajca roboty dokona ich oceny jakociowej na podstawie przedonych dokumentów, wyników bada i pomiarów, ocenie wizualnej oraz zgodnoci wykonania robót z dokumentacj projektow. W toku odbioru ostatecznego robót komisja zapozna si z realizacj ustale przyjtych w trakcie odbiorów robót zanikajcych i ulegajcych zakryciu, zwaszcza w zakresie wykonania robót uzupeniajcych i robót poprawkowych. W przypadku stwierdzenia przez komisj, e jako wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacj projektow i SST z uwzgldnieniem tolerancji i nie ma wikszego wpywu na cechy eksploatacyjne obiektu i Strona 173

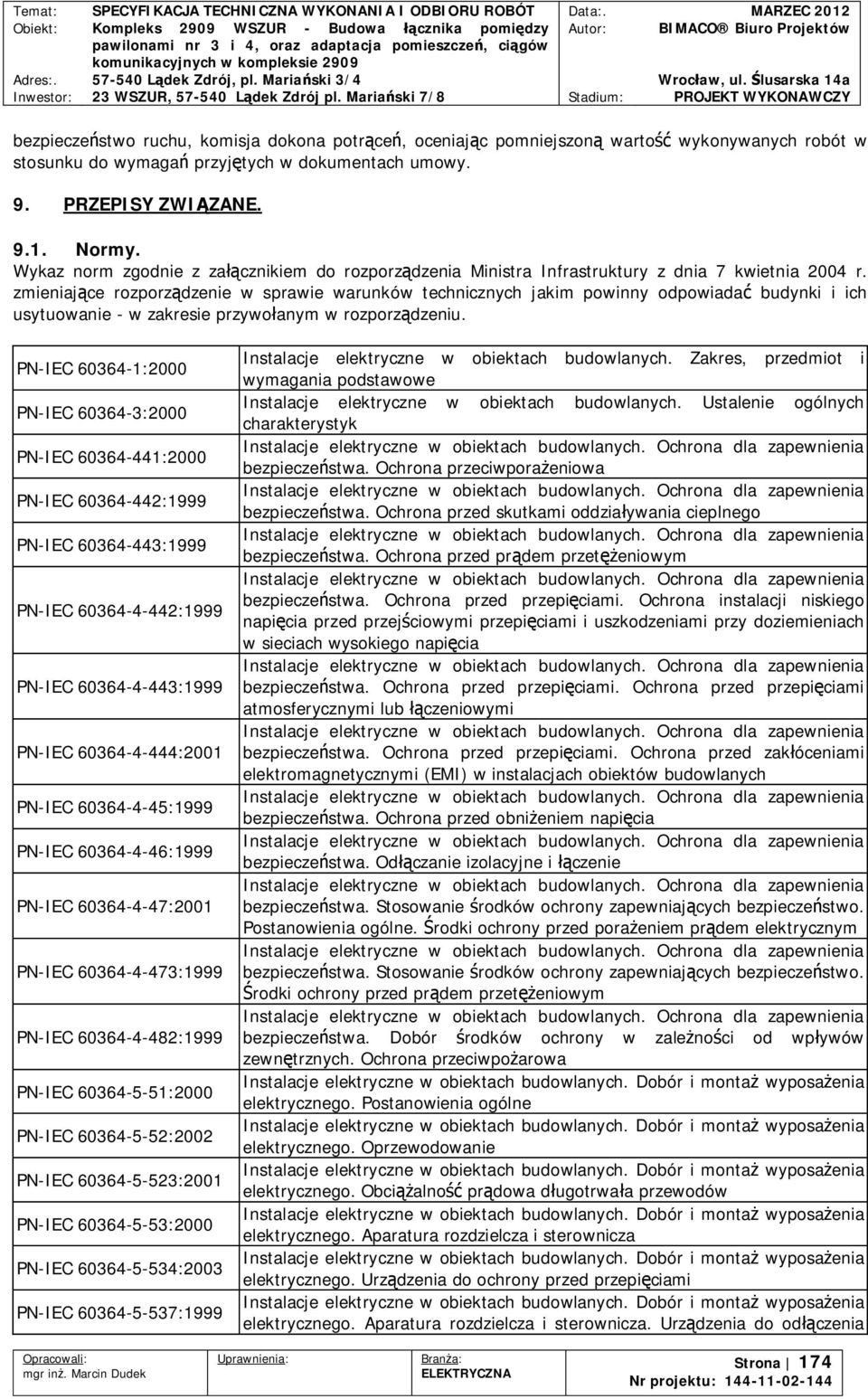

11 bezpieczestwo ruchu, komisja dokona potrce, oceniajc pomniejszon warto wykonywanych robót w stosunku do wymaga przyjtych w dokumentach umowy. 9. PRZEPISY ZWIZANE Normy. Wykaz norm zgodnie z zacznikiem do rozporzdzenia Ministra Infrastruktury z dnia 7 kwietnia 2004 r. zmieniajce rozporzdzenie w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie - w zakresie przywoanym w rozporzdzeniu. PN-IEC :2000 PN-IEC :2000 PN-IEC :2000 PN-IEC :1999 PN-IEC :1999 PN-IEC :1999 PN-IEC :1999 PN-IEC :2001 PN-IEC :1999 PN-IEC :1999 PN-IEC :2001 PN-IEC :1999 PN-IEC :1999 PN-IEC :2000 PN-IEC :2002 PN-IEC :2001 PN-IEC :2000 PN-IEC :2003 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk bezpieczestwa. Ochrona przeciwporaeniowa bezpieczestwa. Ochrona przed skutkami oddziaywania cieplnego bezpieczestwa. Ochrona przed prdem przeteniowym bezpieczestwa. Ochrona przed przepiciami. Ochrona instalacji niskiego napicia przed przejciowymi przepiciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napicia bezpieczestwa. Ochrona przed przepiciami. Ochrona przed przepiciami atmosferycznymi lub czeniowymi bezpieczestwa. Ochrona przed przepiciami. Ochrona przed zakóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych bezpieczestwa. Ochrona przed obnieniem napicia bezpieczestwa. Odczanie izolacyjne i czenie bezpieczestwa. Stosowanie rodków ochrony zapewniajcych bezpieczestwo. Postanowienia ogólne. rodki ochrony przed poraeniem prdem elektrycznym bezpieczestwa. Stosowanie rodków ochrony zapewniajcych bezpieczestwo. rodki ochrony przed prdem przeteniowym bezpieczestwa. Dobór rodków ochrony w zalenoci od wpywów zewntrznych. Ochrona przeciwpoarowa elektrycznego. Postanowienia ogólne elektrycznego. Oprzewodowanie elektrycznego. Obcialno prdowa dugotrwaa przewodów elektrycznego. Aparatura rozdzielcza i sterownicza elektrycznego. Urzdzenia do ochrony przed przepiciami elektrycznego. Aparatura rozdzielcza i sterownicza. Urzdzenia do odczenia Strona 174

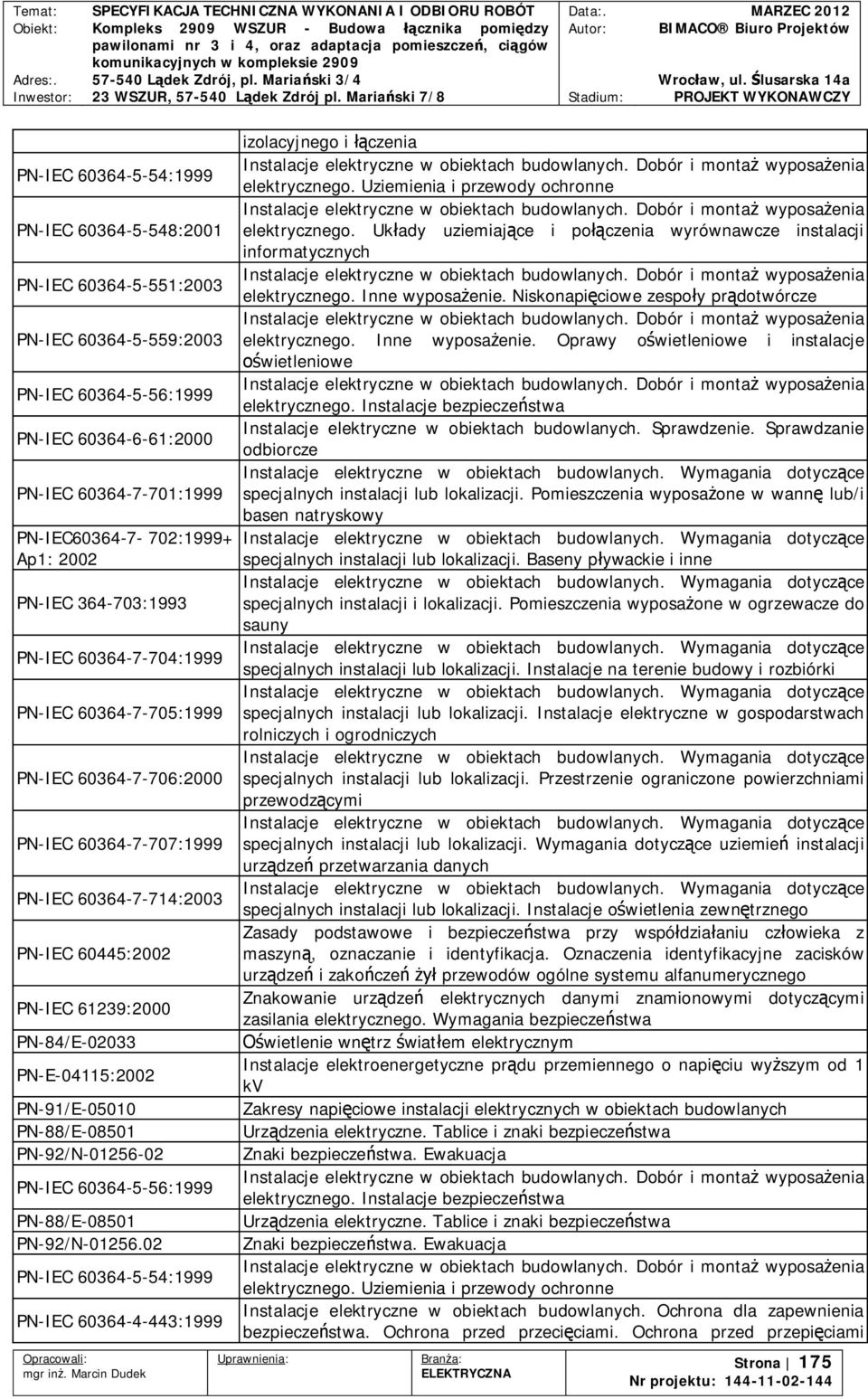

12 PN-IEC :1999 PN-IEC :2001 PN-IEC :2003 PN-IEC :2003 PN-IEC :1999 PN-IEC :2000 PN-IEC :1999 PN-IEC :1999+ Ap1: 2002 PN-IEC :1993 PN-IEC :1999 PN-IEC :1999 PN-IEC :2000 PN-IEC :1999 PN-IEC :2003 PN-IEC 60445:2002 PN-IEC 61239:2000 PN-84/E PN-E-04115:2002 PN-91/E PN-88/E PN-92/N PN-IEC :1999 PN-88/E PN-92/N PN-IEC :1999 PN-IEC :1999 izolacyjnego i czenia elektrycznego. Uziemienia i przewody ochronne elektrycznego. Ukady uziemiajce i poczenia wyrównawcze instalacji informatycznych elektrycznego. Inne wyposaenie. Niskonapiciowe zespoy prdotwórcze elektrycznego. Inne wyposaenie. Oprawy owietleniowe i instalacje wietleniowe elektrycznego. Instalacje bezpieczestwa Instalacje elektryczne w obiektach budowlanych. Sprawdzenie. Sprawdzanie odbiorcze specjalnych instalacji lub lokalizacji. Pomieszczenia wyposaone w wann lub/i basen natryskowy specjalnych instalacji lub lokalizacji. Baseny pywackie i inne specjalnych instalacji i lokalizacji. Pomieszczenia wyposaone w ogrzewacze do sauny specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki specjalnych instalacji lub lokalizacji. Instalacje elektryczne w gospodarstwach rolniczych i ogrodniczych specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzcymi specjalnych instalacji lub lokalizacji. Wymagania dotyczce uziemie instalacji urzdze przetwarzania danych specjalnych instalacji lub lokalizacji. Instalacje owietlenia zewntrznego Zasady podstawowe i bezpieczestwa przy wspódziaaniu czowieka z maszyn, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne zacisków urzdze i zakocze przewodów ogólne systemu alfanumerycznego Znakowanie urzdze elektrycznych danymi znamionowymi dotyczcymi zasilania elektrycznego. Wymagania bezpieczestwa wietlenie wntrz wiatem elektrycznym Instalacje elektroenergetyczne prdu przemiennego o napiciu wyszym od 1 kv Zakresy napiciowe instalacji elektrycznych w obiektach budowlanych Urzdzenia elektryczne. Tablice i znaki bezpieczestwa Znaki bezpieczestwa. Ewakuacja elektrycznego. Instalacje bezpieczestwa Urzdzenia elektryczne. Tablice i znaki bezpieczestwa Znaki bezpieczestwa. Ewakuacja elektrycznego. Uziemienia i przewody ochronne bezpieczestwa. Ochrona przed przeciciami. Ochrona przed przepiciami Strona 175

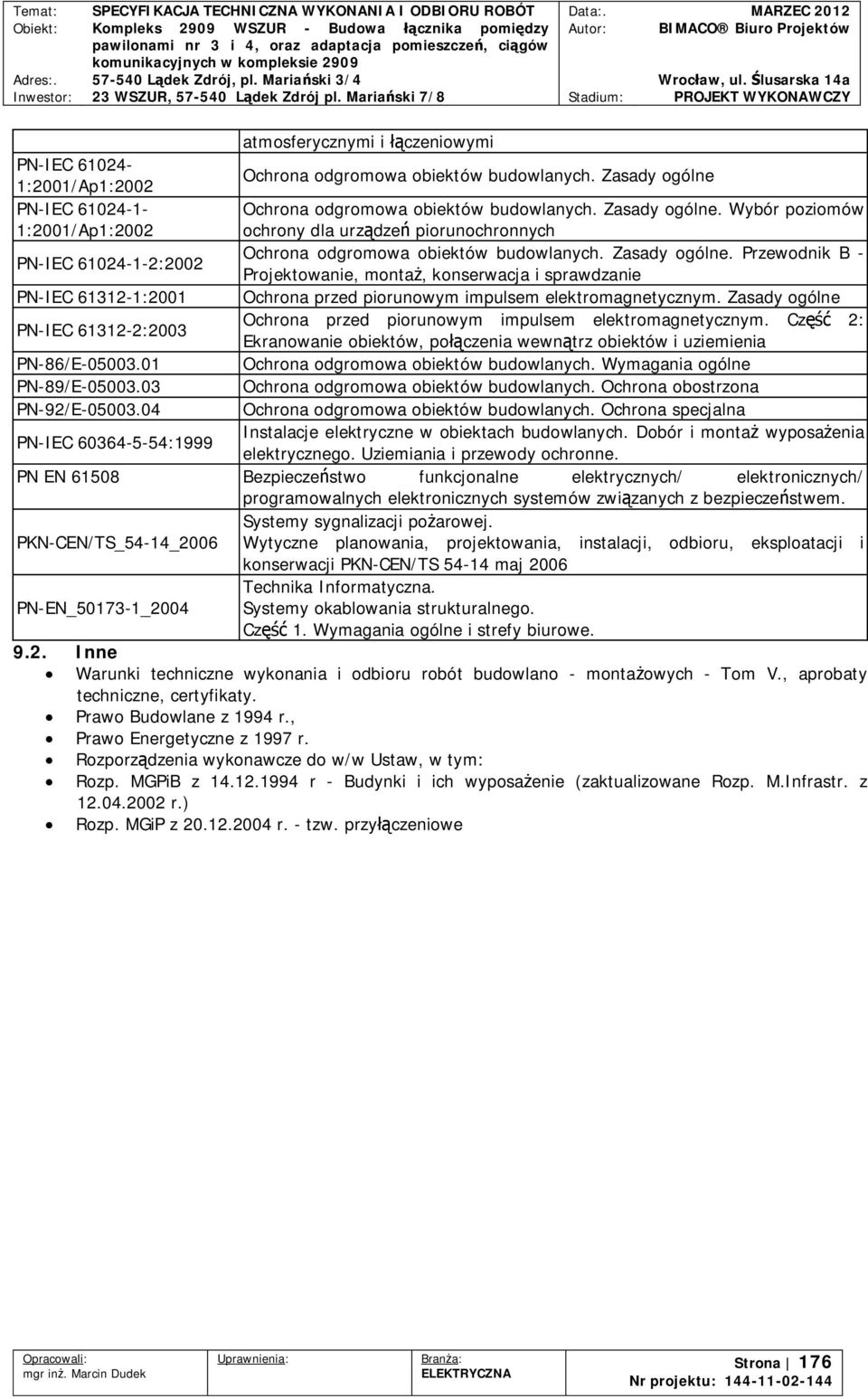

13 atmosferycznymi i czeniowymi PN-IEC :2001/Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne PN-IEC :2001/Ap1:2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urzdze piorunochronnych PN-IEC :2002 Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B - Projektowanie, monta, konserwacja i sprawdzanie PN-IEC :2001 Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne PN-IEC :2003 Ochrona przed piorunowym impulsem elektromagnetycznym. Cz 2: Ekranowanie obiektów, poczenia wewntrz obiektów i uziemienia PN-86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne PN-89/E Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona PN-92/E Ochrona odgromowa obiektów budowlanych. Ochrona specjalna PN-IEC :1999 elektrycznego. Uziemiania i przewody ochronne. PN EN Bezpieczestwo funkcjonalne elektrycznych/ elektronicznych/ programowalnych elektronicznych systemów zwizanych z bezpieczestwem. Systemy sygnalizacji poarowej. PKN-CEN/TS_54-14_2006 Wytyczne planowania, projektowania, instalacji, odbioru, eksploatacji i konserwacji PKN-CEN/TS maj 2006 Technika Informatyczna. PN-EN_ _2004 Systemy okablowania strukturalnego. Cz 1. Wymagania ogólne i strefy biurowe Inne Warunki techniczne wykonania i odbioru robót budowlano - montaowych - Tom V., aprobaty techniczne, certyfikaty. Prawo Budowlane z 1994 r., Prawo Energetyczne z 1997 r. Rozporzdzenia wykonawcze do w/w Ustaw, w tym: Rozp. MGPiB z r - Budynki i ich wyposaenie (zaktualizowane Rozp. M.Infrastr. z r.) Rozp. MGiP z r. - tzw. przyczeniowe Strona 176
