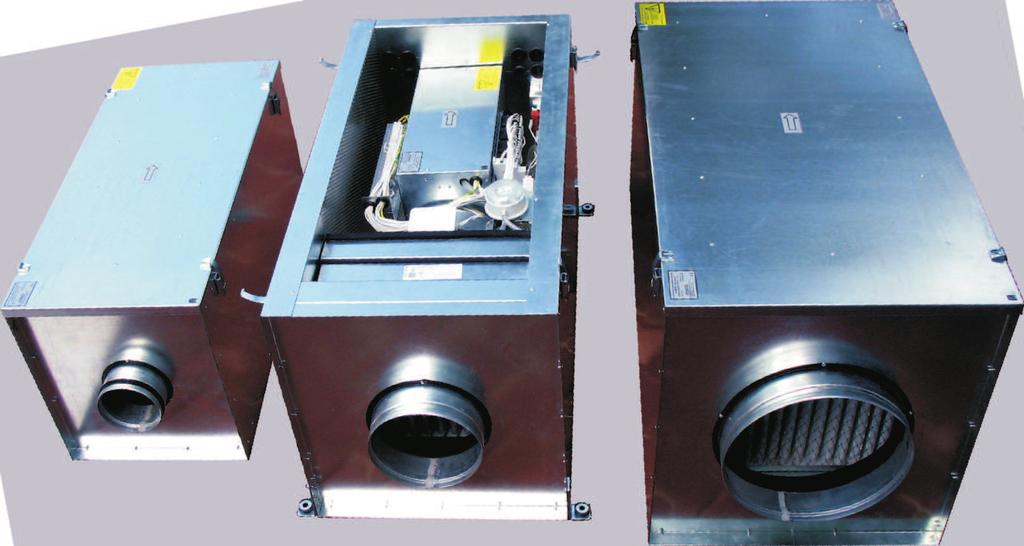

1 CENTRALKI NAWIEWNE ELEKTRYCZNE- TYP CWE Zastosowanie: Wentylacja nawiewna Ogrzewanie nadmuchowe Obiekty docelowe: Bary, restauracje Biura, szko³y, obiekty sportowe Sklepy, hurtownie, magazyny Obiekty przemys³owe, us³ugowe CWE W³aœciwoœci: Œrednicaprzy³¹cza100,125,160,200,250,315mm Konstrukcja bezszkieletowa z izolacj¹ termiczn¹ i akustyczn¹ Sterowanie Pulserem albo prostym termostatem mechanicznym P³ynna regulacja wydajnoœci wentylatora Wspó³praca z wentylatorem wyci¹gowym CWE 315 6,0 3 C Typ Œrednica przy³acza [mm] Moc grzewcza[kw] Zasilanie: 1=230V 2=2x400V 3=3x400V Uk³ad sterowania(c albo A) 128

2 TYP CENTRALKI ZASILANIE 230V ZASILANIE 2x400 CWE-100- CWE-125- CWE-160- CWE-200- CWE-200- CWE-250- CWE-250- CWE-315- CWE ,2-1-C -1,5-1-C -3,0-1-C -3,0-1-C -6,0-2-C -6,0-2-C -9,0-2-C -6,0-2-C -9,0-2-C Przy³¹cze O[mm] Zasilanie[V] V2N~ 400V2N~ 400V2N~ 400V2N~ 400V2N~ Moc nagrzewnicy[kw] 1,2 1,5 3,0 3,0 6,0 6,0 9,0 6,0 9,0 Stopnie grzewcze[kw] 3x0,4 3x0,5 3x1,0 3x1,0 1x6,0 1x6,0 2x4,5 1x6,0 2x4,5 Moc ca³k. centralki[kw] 1,24 1,54 3,07 3,11 6,11 6,12 9,12 6,28 9,28 Pr¹d ca³kowity[a] 5,4 6,7 13,4 13,5 15,3 15,3 22,8 15,7 23,2 Klasa filtra w standardzie EU3 EU3 EU3 EU3 EU3 EU3 EU3 EU3 EU3 Wydajnoœæmax.[m 3 /h] Prêdkoœæ obrotowa went. 1/min Zasilanie wentylatora[v] Moc wentylatora[w] OpóŸnienie w³¹czenia wentylatora[min] Masa centralki[kg] nassaniul WA nat³oczeniul WA emisja od obudowy mL WA Presostat AKCESORIA DODATKOWE DTV200 DTV200 DTV200 DTV200 DTV200 DTV200 DTV200 DTV200 DTV200 Regulator prêdkoœci obrotowej REGAN-3 REGAN-3 REGAN-3 REGAN-3 REGAN-3 REGAN-3 REGAN-3 REGAN-3 REGAN-3 regulator mocy Czujnik kana³owy Czujnik pomieszczeniowy PULSER PULSER PULSER PULSER PULSER PULSER PULSER + PULSER PULSER + PULSERM PULSERM PULSERM PULSERM PULSERM PULSERM PULSERADDPULSERM PULSERADD TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-R530 TG-R530 TG-R530 TG-R530 TG-R530 TG-R530 TG-R530 TG-R530 TG-R530 TG-R430 TG-R430 TG-R430 TG-R430 TG-R430 TG-R430 TG-R430 TG-R430 TG-R430 Mechaniczny termostat TG-200 TG-200 TG-200 TG-200 TG-200 TG-200 TG-200 TG-200 TG-200 kana³owy 7K1 7K1 7K1 7K1 7K1 7K1 7K1 7K1 7K1 Mechaniczny termostat pomieszczeniowy Mo liwoœæ zastosowania filtra klasy TA-3 TA-3 TA-3 TA-3 TA-3 TA-3 TA-3 TA-3 TA-3 EU4 EU4 EU4 EU4 EU4 EU4 EU4 EU4 EU4 EU5 EU5 EU5 EU5 EU5 EU5 EU5 EU5 EU5 EU6 EU6 EU6 EU6 EU6 EU6 EU6 EU6 EU6 TERMEX tel./fax: , biuro@termex.krakow.pl 129

3 TYP CENTRALKI PRZYK AD ZASTOSOWANIA ZASILANIE 3x400 CWE-200- CWE-250- CWE-250- CWE-315- CWE-315- CWE ,0-3-C -6,0-3-C -9,0-3-C -6,0-3-C -9,0-3-C -12,0-3-C Przy³¹cze O[mm] Zasilanie[V] 400V3N~ 400V3N~ 400V3N~ 400V3N~ 400V3N~ 400V3N~ Moc nagrzewnicy[kw] 6,0 6,0 9,0 6,0 9,0 12,0 Stopnie grzewcze[kw] 3x2,0 3x2,0 3x3,0 3x2,0 3x3,0 3x4,0 Moc ca³k. centralki[kw] 6,11 6,12 9,12 6,28 9,28 12,28 Pr¹d ca³kowity[a] 19,2 9,2 13,6 9,9 14,3 18,6 Klasa filtra w standardzie EU3 EU3 EU3 EU3 EU3 EU3 Wydajnoœæmax.[m 3 /h] Prêdkoœæ obrotowa went. 1/min Zasilanie wentylatora[v] Moc wentylatora[w] OpóŸnienie w³¹czenia wentylatora[min] Masa centralki[kg] nassaniul WA nat³oczeniul WA emisja od obudowy mL WA AKCESORIA DODATKOWE Presostat DTV 200 DTV 200 DTV200 DTV 200 DTV 200 DTV 200 Regulator prêdkoœci obrotowej REGAN-3 REGAN-3 REGAN-3 REGAN-3 REGAN-3 REGAN-3 regulator mocy Czujnik kana³owy Czujnik pomieszczeniowy TTC25 TTC25 TTC25 TTC25 TTC25 TTC25 TTC2000 TTC2000 TTC2000 TTC2000 TTC2000 TTC2000 TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-K3XX TG-R530 TG-R530 TG-R530 TG-R530 TG-R530 TG-R530 TG-R430 TG-R430 TG-R430 TG-R430 TG-R430 TG-R430 Mechaniczny termostat TG-200 TG-200 TG-200 TG-200 TG-200 TG-200 kana³owy 7K1 7K1 7K1 7K1 7K1 7K1 Mechaniczny termostat pomieszczeniowy Mo liwoœæ zastosowania filtra klasy TA-3 TA-3 TA-3 TA-3 TA-3 TA-3 EU4 EU4 EU4 EU4 EU4 EU4 EU5 EU5 EU5 EU5 EU5 EU5 EU6 EU6 EU6 EU6 EU6 EU6 Powietrze zewnêtrzne jest filtrowane, ogrzewane i wt³aczane do pomieszczenia. Wentylator wyci¹gowy przeciwdzia³a powstawaniu nadciœnienia, zastêpuje lub wspomaga wentylacjê grawitacyjn¹. regulator mocy utrzymuje z du ¹ dok³adnoœci¹ temperaturê powietrza. Czujnik kana³owy TG-K3xx kontroluje minimaln¹ albo maksymaln¹ temperaturê powietrza w kanale. Czujnik pokojowy TG-R530, mierzy temperaturê w pomieszczeniu. Regulator prêdkoœci obrotowej, zmienia równoczeœnie wydajnoœæ wentylatora nawiewnego i wyci¹gowego. Prze³¹cznik mocy za³¹cza kolejno 1/3, 2/3, 3/3 mocy grzewczej. Presostat w zale noœci od podpiêcia rurek, sygnalizuje brak przep³ywu powietrza lub potrzebê wymiany filtra. 130

4 CHARAKTERYSTYKA CENTRALEK CWE Konstrukcja Obudowa- wykonana jest z blachy ocynkowanej. Izolacja termiczna i akustyczna z 50 mm we³ny mineralnej. Izolowana pokrywa zamykana jest czterema klamrami. Okr¹g³e króæce przy³¹czeniowe posiadaj¹ uszczelki gumowe. Filtr powietrza w³ókninowy w obudowie metalowej standardowo klasy G3. Na yczeniefiltrklasyg4albofiltrydok³adnewklasief5,f6. Zalecana wymiana co 6 miesiêcy. Mo na te wykonaæ uk³ad sygnalizuj¹cy koniecznoœæ wymiany oparty na presostacie. Centralki w uk³adzie sterowania C maj¹ zainstalowany presostat DTV 200. W centralkach typu A zainstalowane s¹ tylko króæce wraz z rurkami. Wentylator promieniowy z wirnikiem osadzonym na wiruj¹cym stojanie. Silnik przystosowany jest do napiêciowej regulacji wydajnoœci, oraz posiada zabezpieczenie termiczne. Wentylator wy³¹cza siê z opóÿnieniem w stosunku do grza³ek. Nagrzewnica elektryczna, przekrój okr¹g³y. Elementy grzejne rurkowe ze stali kwasoodpornej. Dwustopniowe zabezpieczenie przed przegrzaniem ogranicznik temperatury + wy³¹cznik termiczny. Obliczenie strumienia nawiewanego powietrza oraz mocy grzewczej centralki STRUMIEÑ POWIETRZA nawiewanego mo na obliczyæ na podstawie kubatury pomieszczenia oraz wskaÿnika krotnoœci wymian. Q=nxV Q strumieñpowietrzanawiewanego[m 3 /h] n wskaÿnik krotnoœci wymian powietrza (iloœæ wymian powietrza w ci¹gu 1 godziny) V kubaturapomieszczenia[m 3 ] Przyk³ad: Warsztatmechanicznyn=3[1/h]V=150[m 3 ] Q=31/hx150m 3 =450m 3 /h MOC GRZEWCZA centralki zale y od strumienia powietrza i wymaganego przyrostu temperatury. P=0,36xQx t P moccentralki[w] Q natê enieprzep³ywu[m 3 /h] t wymagany przyrost temperatury powietrza przed i za centralk¹[ C] Przyk³ad: Przep³ywpowietrza450m 3 /h,wymaganyprzyrosttemperaturypowietrza33 C(od-15 Cdo+18 C) P=0,36x450x33=5346W Nale y zastosowaæ centralkê o mocy 6 kw np. CWE-200-6,0 o wydajnoœcimaksymalnej780m 3 /h. TERMEX tel./fax: , biuro@termex.krakow.pl 131

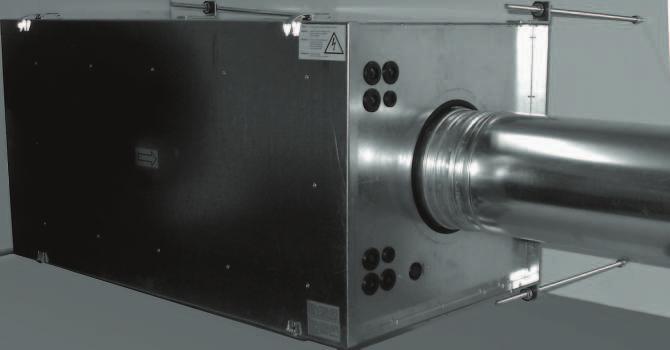

5 Moc centralki w funkcji przep³ywu powietrza Przyrost temperatury w funkcji przep³ywu powietrza dla centralek CWE 1,2 kw/1,5 kw/3,0 kw Przyrost temperatury w funkcji przep³ywu powietrza dla centralek CWE 6,0 kw/9,0 kw/12,0 kw INSTALACJA Centralki zaopatrzone s¹ w zawieszki tupu L z amortyzatorem gumowym. Monta urz¹dzenia odbywa siê na gwintowanych prêtach M8 lub M10 albo bezpoœrednio do sufitu lub œciany. Urz¹dzenie mo e byæ instalowane poziomo, pokryw¹ na dó³, albo w bok. Mo liwy jest te monta pionowy, ale tylko w ten sposób, by powietrze by³o przet³aczane z do³u do góry. 132

6 Kierunek przep³ywu powietrza jest oznaczony strza³k¹ na obudowie urz¹dzenia. Schemat po³¹czeñ znajduje siê w instrukcji obs³ugi. Przewody zasilaj¹ce oraz sterownicze wprowadza siê do centralki poprzez d³awnice gumowe. Króæce przy³¹czeniowe z podwójnymi uszczelkami gumowymi, przystosowane s¹ do po³¹czenia z typowym kana³em, spiro. WENTYLATOR WYCI GOWY W celu efektywnego usuniêcia zu ytego powietrza, do centralki CWE mo na pod³¹czyæ dodatkowy wentylator wyci¹gowy. Mo na stosowaæ wentylatory dachowe, kana³owe oraz osiowe. Praca dodatkowego wentylatora bêdzie œciœle zsynchronizowana z prac¹ centralki. Nale y stosowaæ wentylatory zasilane jednofazowo, posiadaj¹ce mo liwoœæ zmiany prêdkoœci obrotowej. Nale y bezwzglêdnie przestrzegaæ zasady, aby suma obci¹ eñ pr¹dowych wentylatora nawiewnego i wyci¹gowego nie przekracza³a dopuszczalnego pr¹du regulatora obrotów. STEROWANIE Centralki wykonywane s¹ w dwóch uk³adach sterowania: C oraz A Przyk³ady: CWE-125-1,5-1-C, CWE-315-6,0-3-A CENTRALKI TYPU C- posiadaj¹ kompletne okablowanie wewnêtrzne. Maj¹ zabudowane styczniki, modu³ czasowy T opóÿniaj¹cy wy³¹czenie wentylatora, zabezpieczenia termiczne, presostat. Sterowane s¹ zewnêtrznym regulatorem tyrystorowym (PULSER, TTC), regulatorem elektronicznym dwustanowym albo prostym termostatem mechanicznym. Natê enie strumienia powietrza mo na zmieniaæ regulatorem obrotów wentylatora. Elementy grzejne po³¹czone s¹ w trzy sekcje grzewcze za³¹czane ³¹cznikiem K. Termostat mechaniczny TR mo e posiadaæ lampkê sygnalizuj¹c¹ L. Regulator obrotów REGAN-3 steruje wydajnoœci¹ centralkiiwentylatorawyci¹gowegom W. TERMEX tel./fax: , biuro@termex.krakow.pl 133

7 Pulser impulsowo reguluje moc grzewcz¹. Czujnik kana³owy mierzy temperaturê w kanale. Regulator obrotów REGAN-3 steruje wydajnoœci¹centralkiiwentylatorawywiewnegom W. Regulator tyrystorowy TTC impulsowo reguluje moc grzewcz¹ centralki. Czujnik kana³owy mierzy temperaturê powietrza w kanale wentylacyjnym. Regulator REGAN-3 zmienia wydajnoœæ centralki oraz wentylatorawyci¹gowegom W. 134

8 CENTRALKI TYPU A- sterowane s¹ zewnêtrznym regulatorem tyrystorowym, elektronicznym, mechanicznym. Funkcje sterownicze i kontrolne realizowane s¹ poza urz¹dzeniem. Uk³ad sterowania dobiera projektant, wykorzystuj¹c sygna³y z zabezpieczeñ termicznych. W porównaniu z urz¹dzeniami typu C, pod³¹czenie elektryczne jest skomplikowane i wymaga prowadzenia wielu przewodów zasilaj¹cych i sterowniczych. Centralki te nie posiadaj¹ okablowania wewnêtrznego. Przyk³ady instalacji centralek jednofazowych typu A R- regulator temperatury T- modu³ opóÿnienia wy³¹cznika wentylatora ROW- regulator obrotów wentylatora Warunkiem w³¹czenia nagrzewnicy musi byæ w³¹czenie wentylatora. Zadzia³anie ogranicznika AUTO, albo wy³¹cznika RESET musi spowodowaæ od³¹czenie nagrzewnicy. W uk³adzie nale y zamontowaæ modu³ opóÿnienia T o czasie zadzia- ³ania4min. Minimalna prêdkoœæ powietrza na wylocie centralki powinna wynosiæ 1,5 m/s. TERMEX tel./fax: , biuro@termex.krakow.pl 135

9 TYRYSTOROWE REGULATORY TEMPERATURY TYP MOC ZAKRES OPIS Posiada w³asny czujnik temperatury. regulator 3,6 kw/230 V Mo e wspó³pracowaæ 0 30 C temperatury 6,4 kw/400 V z czujnikiem. PULSER zewnêtrznym. Posiada w³asny czujnik temperatury. regulator 3,6 kw/230 V Mo e wspó³pracowaæ 0 30 C temperatury 6,4 kw/400 V z limitowym czujnikiem PULSER M kana³owym min/max. Regulator dodatkowy bez w³asnego czujnika. Wspó³pracuje regulator 3,6 kw/230 V zpulserem. dodatkowy 6,4 kw/400 V PULSER+PULSER ADD PULSER ADD steruje moc¹ 7,2 kw/230 V, 12,8 kw/400 V Nie posiada w³asnego czujnika temperatury. regulator 3,6 kw/230 V Wspó³pracuje 0 30 C temperatury 6,4 kw/400 V z czujnikiem PULSER/D zewnêtrznym. regulator temperatury TTC ,25kW/400V3~ 0 30 C Nie posiada w³asnego czujnika temperatury. Wspó³pracuje z czujnikiem zewnêtrznym oraz czujnikiem kana³owym limitowym min/max. IP30 regulator temperatury TTC 25 17,25kW/400V3~ 0 30 C Nie posiada w³asnego czujnika temperatury. Wspó³pracuje z czujnikiem zewnêtrznym oraz czujnikiem kana³owym limitowym min/max. 136

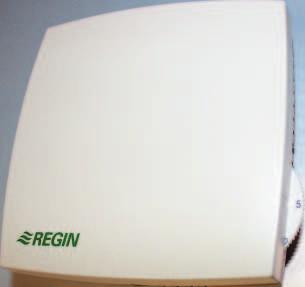

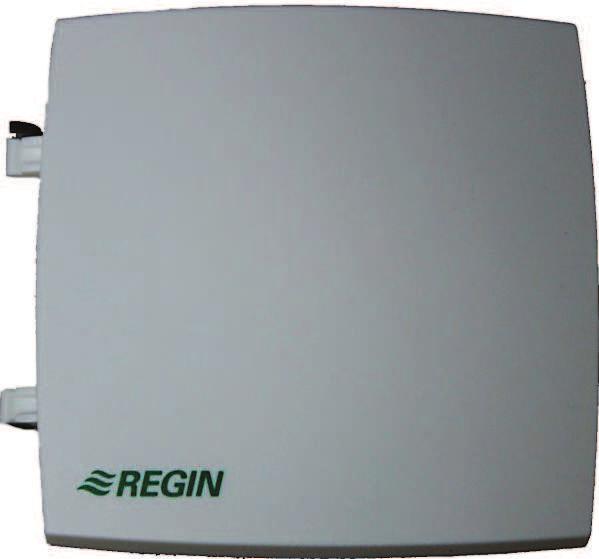

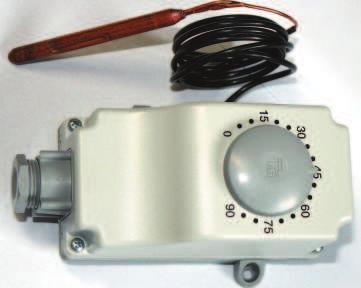

10 CZUJNIKI DO TYRYSTOROWYCH REGULATORÓW TEMPERATURY TYP ZAKRES OPIS TG-K 330 Czujnik kana³owy 0 30 C TG-K 3xx TG-K 300 xx oznacza zakres -30 C +30 C temperatury TG-K C Czujnik do monta u w kanale wentylacyjnym. G³êbokoœæ wnikania do kana³u mm. Czujnik naœcienny TG-R C Czujnik do monta u na œcianie w pomieszczeniu. Posiada pokrêt³o nastawy temperatury. IP30 Czujnik naœcienny TG-R C Czujnik do monta u na œcianie w pomieszczeniu. Brak pokrêt³a nastawy temperatury. IP30 Czujnik hermetyczny TG-R 600 TG-R 6xx -30 C +30 C xx oznacza zakres TG-R 630 temperatury 0 30 C Czujnik do monta u w pomieszczeniach wilgotnych oraz na zewn¹trz budynku. Brak pokrêt³a nastawy temperatury. IP65 TERMOSTATY MECHANICZNE TYP ZAKRES OPIS Termostat pomieszczeniowy 5 30 C TA-3 Termostat do monta u naœciennego. Termostat kana³owy TG C Kapilara pomiarowa d³ugoœci 1,5 m. IP00 Termostat kana³owy 7K C Kapilara pomiarowa d³ugoœci 1 m. IP40 Od³¹cza elementy Presostat grzejne w przypadku DTV Pa zaniku przep³ywu powietrza. IP54 TERMEX tel./fax: , biuro@termex.krakow.pl 137
