WENTYLACJA. Mechaniczna Stałego Ciśnienia S-WMC Mechaniczna Higrosterowana Stałego Ciśnienia S-WMH

Transkrypt

1 WENTYLACJA Mechaniczna Stałego Ciśnienia S-WMC Mechaniczna Higrosterowana Stałego Ciśnienia S-WMH

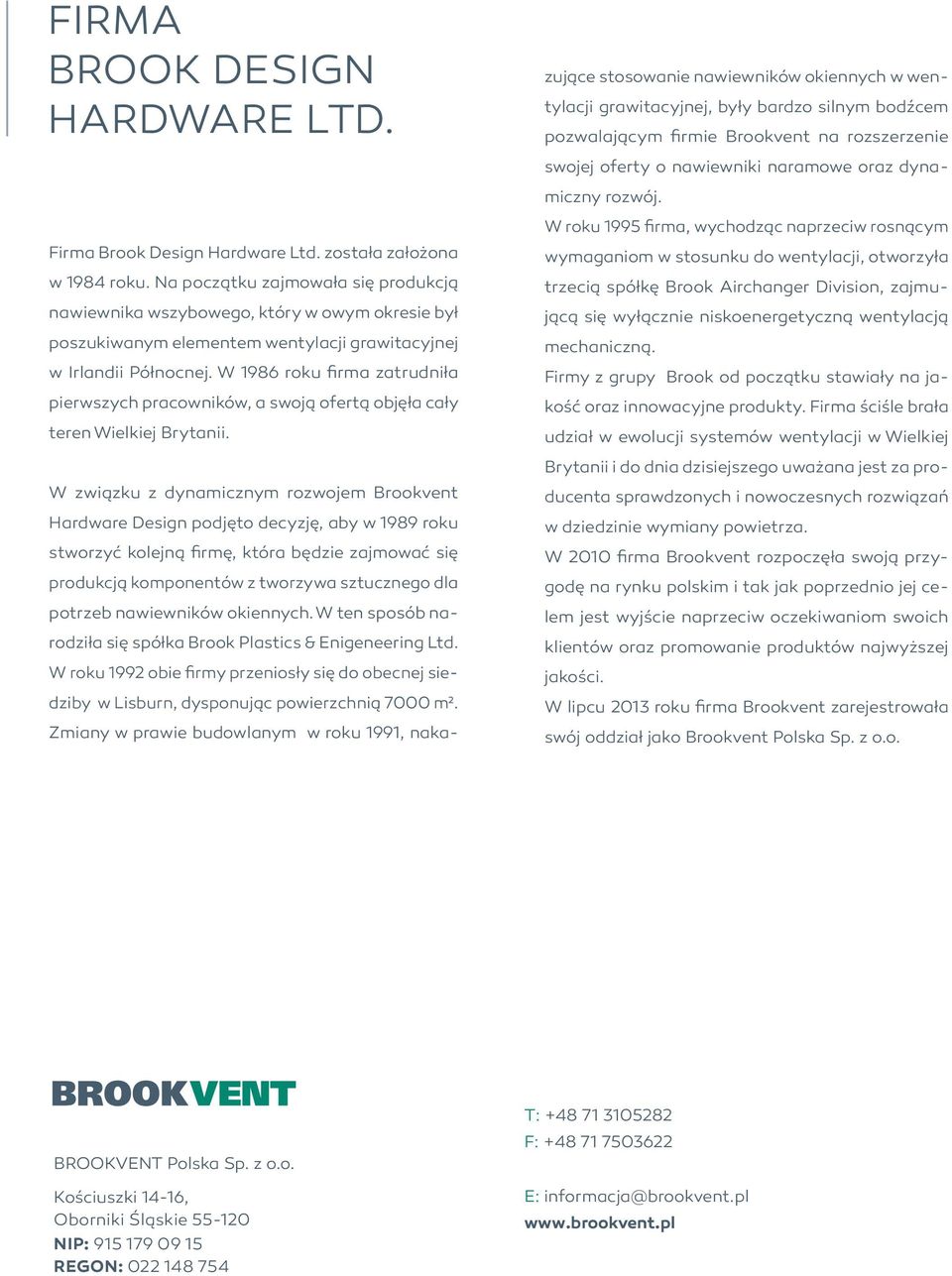

2 FIRMA BROOK DESIGN HARDWARE LTD. Firma Brook Design Hardware Ltd. została założona w 1984 roku. Na początku zajmowała się produkcją nawiewnika wszybowego, który w owym okresie był poszukiwanym elementem wentylacji grawitacyjnej w Irlandii Północnej. W 1986 roku firma zatrudniła pierwszych pracowników, a swoją ofertą objęła cały teren Wielkiej Brytanii. W związku z dynamicznym rozwojem Brookvent Hardware Design podjęto decyzję, aby w 1989 roku stworzyć kolejną firmę, która będzie zajmować się produkcją komponentów z tworzywa sztucznego dla potrzeb nawiewników okiennych. W ten sposób narodziła się spółka Brook Plastics & Enigeneering Ltd. W roku 1992 obie firmy przeniosły się do obecnej siedziby w Lisburn, dysponując powierzchnią 7000 m². Zmiany w prawie budowlanym w roku 1991, nakazujące stosowanie nawiewników okiennych w wentylacji grawitacyjnej, były bardzo silnym bodźcem pozwalającym firmie Brookvent na rozszerzenie swojej oferty o nawiewniki naramowe oraz dynamiczny rozwój. W roku 1995 firma, wychodząc naprzeciw rosnącym wymaganiom w stosunku do wentylacji, otworzyła trzecią spółkę Brook Airchanger Division, zajmującą się wyłącznie niskoenergetyczną wentylacją mechaniczną. Firmy z grupy Brook od początku stawiały na jakość oraz innowacyjne produkty. Firma ściśle brała udział w ewolucji systemów wentylacji w Wielkiej Brytanii i do dnia dzisiejszego uważana jest za producenta sprawdzonych i nowoczesnych rozwiązań w dziedzinie wymiany powietrza. W 2010 firma Brookvent rozpoczęła swoją przygodę na rynku polskim i tak jak poprzednio jej celem jest wyjście naprzeciw oczekiwaniom swoich klientów oraz promowanie produktów najwyższej jakości. W lipcu 2013 roku firma Brookvent zarejestrowała swój oddział jako Brookvent Polska Sp. z o.o. BROOKVENT Polska Sp. z o.o. Kościuszki 14-16, Oborniki Śląskie NIP: REGON: T: F:

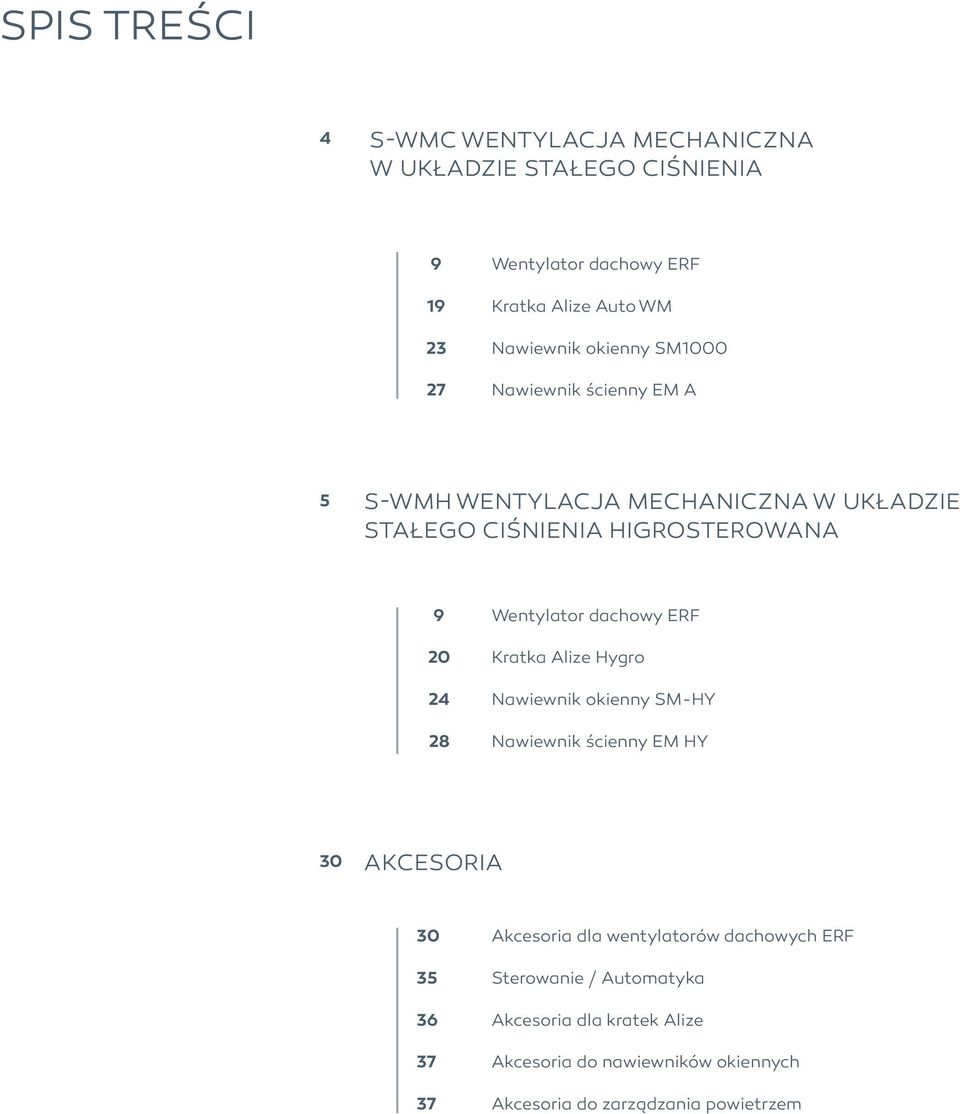

3 SPIS TREŚCI 4 S-WMC WENTYLACJA MECHANICZNA W UKŁADZIE STAŁEGO CIŚNIENIA Wentylator dachowy ERF Kratka Alize Auto WM Nawiewnik okienny SM1000 Nawiewnik ścienny EM A 5 S-WMH WENTYLACJA MECHANICZNA W UKŁADZIE STAŁEGO CIŚNIENIA HIGROSTEROWANA Wentylator dachowy ERF Kratka Alize Hygro Nawiewnik okienny SM-HY Nawiewnik ścienny EM HY 30 AKCESORIA Akcesoria dla wentylatorów dachowych ERF Sterowanie / Automatyka Akcesoria dla kratek Alize Akcesoria do nawiewników okiennych Akcesoria do zarządzania powietrzem

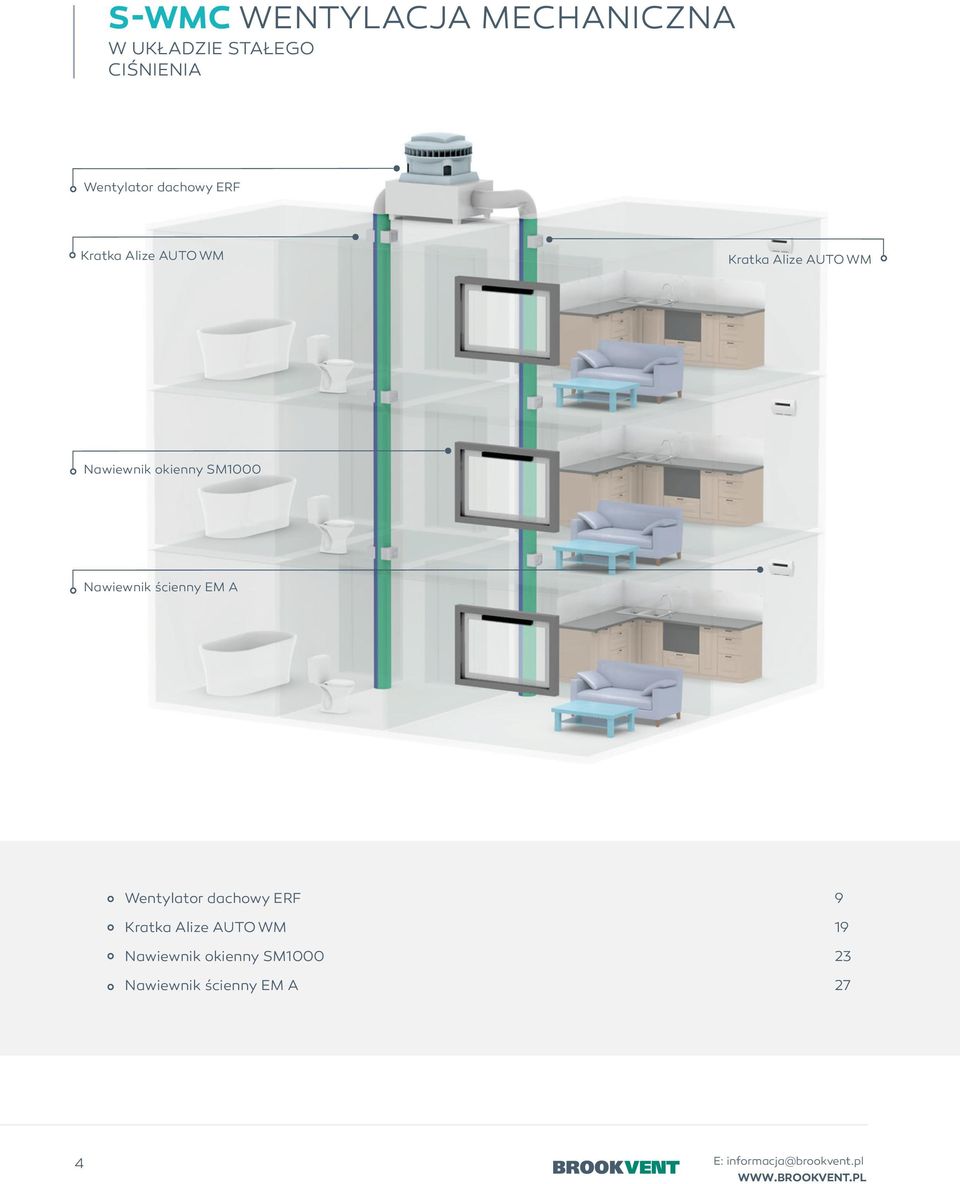

4 S-WMC WENTYLACJA MECHANICZNA W UKŁADZIE STAŁEGO CIŚNIENIA Wentylator dachowy ERF Kratka Alize AUTO WM Kratka Alize AUTO WM Nawiewnik okienny SM1000 Nawiewnik ścienny EM A Wentylator dachowy ERF Kratka Alize AUTO WM Nawiewnik okienny SM1000 Nawiewnik ścienny EM A

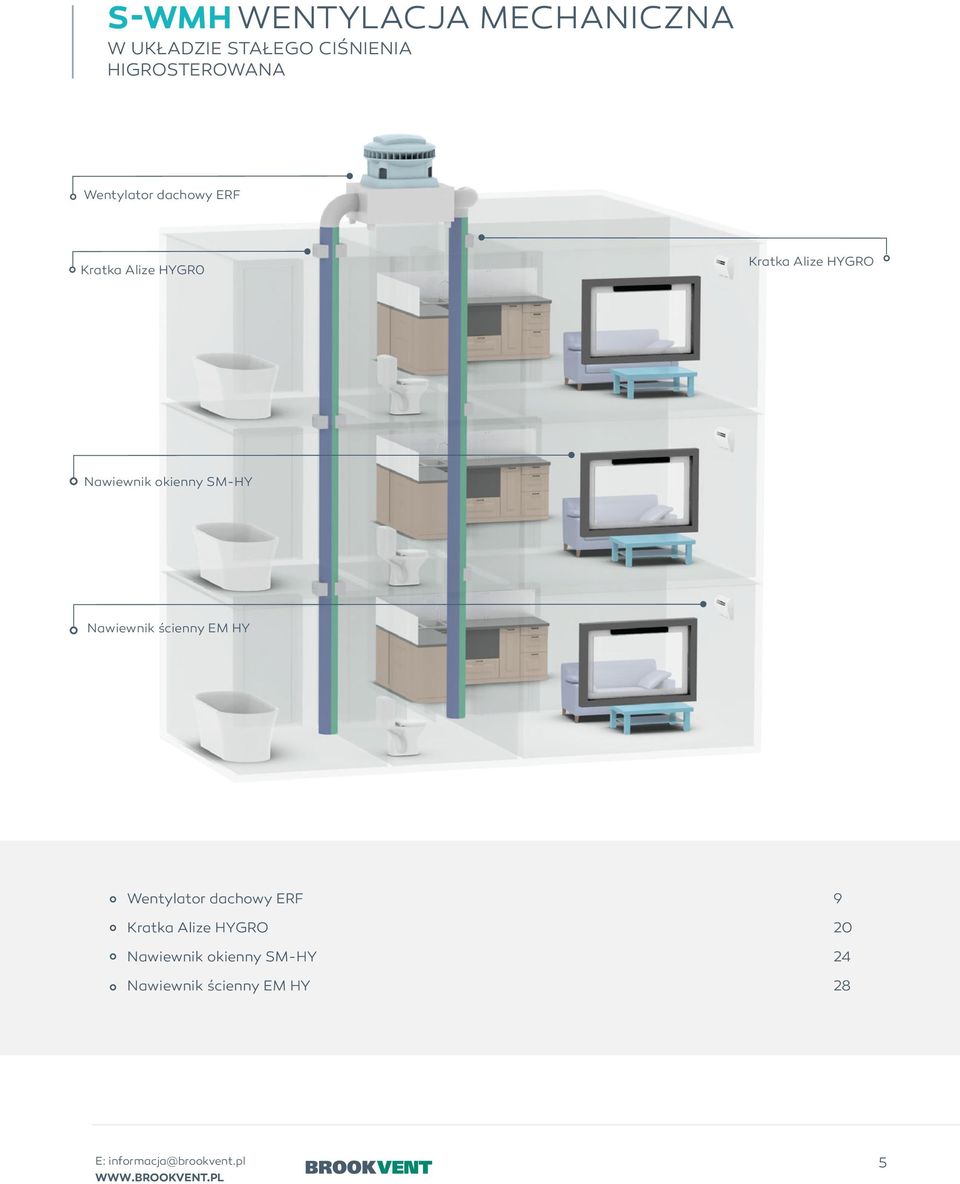

5 S-WMH WENTYLACJA MECHANICZNA W UKŁADZIE STAŁEGO CIŚNIENIA HIGROSTEROWANA Wentylator dachowy ERF Kratka Alize HYGR0 Kratka Alize HYGRO Nawiewnik okienny SM-HY Nawiewnik ścienny EM HY Wentylator dachowy ERF Kratka Alize HYGRO Nawiewnik okienny SM-HY Nawiewnik ścienny EM HY

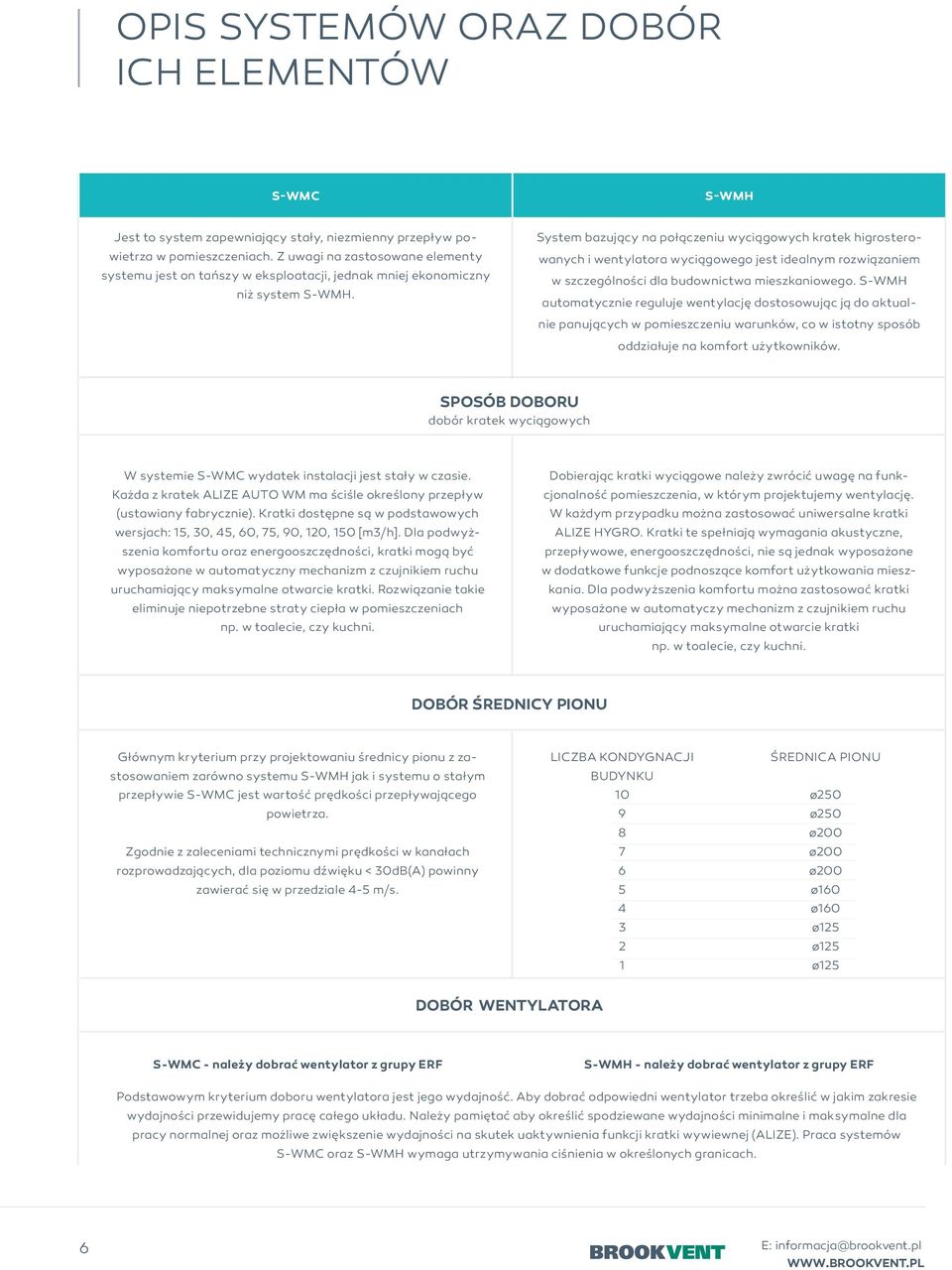

6 OPIS SYSTEMÓW ORAZ DOBÓR ICH ELEMENTÓW S-WMC S-WMH Jest to system zapewniający stały, niezmienny przepływ powietrza w pomieszczeniach. Z uwagi na zastosowane elementy systemu jest on tańszy w eksploatacji, jednak mniej ekonomiczny niż system S-WMH. System bazujący na połączeniu wyciągowych kratek higrosterowanych i wentylatora wyciągowego jest idealnym rozwiązaniem w szczególności dla budownictwa mieszkaniowego. S-WMH automatycznie reguluje wentylację dostosowując ją do aktualnie panujących w pomieszczeniu warunków, co w istotny sposób oddziałuje na komfort użytkowników. SPOSÓB DOBORU dobór kratek wyciągowych W systemie S-WMC wydatek instalacji jest stały w czasie. Każda z kratek ALIZE AUTO WM ma ściśle określony przepływ (ustawiany fabrycznie). Kratki dostępne są w podstawowych wersjach: 15, 30, 45, 60, 75, 90, 120, 150 [m3/h]. Dla podwyższenia komfortu oraz energooszczędności, kratki mogą być wyposażone w automatyczny mechanizm z czujnikiem ruchu uruchamiający maksymalne otwarcie kratki. Rozwiązanie takie eliminuje niepotrzebne straty ciepła w pomieszczeniach np. w toalecie, czy kuchni. Dobierając kratki wyciągowe należy zwrócić uwagę na funkcjonalność pomieszczenia, w którym projektujemy wentylację. W każdym przypadku można zastosować uniwersalne kratki ALIZE HYGRO. Kratki te spełniają wymagania akustyczne, przepływowe, energooszczędności, nie są jednak wyposażone w dodatkowe funkcje podnoszące komfort użytkowania mieszkania. Dla podwyższenia komfortu można zastosować kratki wyposażone w automatyczy mechanizm z czujnikiem ruchu uruchamiający maksymalne otwarcie kratki np. w toalecie, czy kuchni. DOBÓR ŚREDNICY PIONU Głównym kryterium przy projektowaniu średnicy pionu z zastosowaniem zarówno systemu S-WMH jak i systemu o stałym przepływie S-WMC jest wartość prędkości przepływającego powietrza. Zgodnie z zaleceniami technicznymi prędkości w kanałach rozprowadzających, dla poziomu dźwięku < 30dB(A) powinny zawierać się w przedziale 4-5 m/s. LICZBA KONDYGNACJI BUDYNKU ŚREDNICA PIONU ø250 ø250 ø200 ø200 ø200 ø160 ø160 ø125 ø125 ø125 DOBÓR WENTYLATORA S-WMC - należy dobrać wentylator z grupy ERF S-WMH - należy dobrać wentylator z grupy ERF Podstawowym kryterium doboru wentylatora jest jego wydajność. Aby dobrać odpowiedni wentylator trzeba określić w jakim zakresie wydajności przewidujemy pracę całego układu. Należy pamiętać aby określić spodziewane wydajności minimalne i maksymalne dla pracy normalnej oraz możliwe zwiększenie wydajności na skutek uaktywnienia funkcji kratki wywiewnej (ALIZE). Praca systemów S-WMC oraz S-WMH wymaga utrzymywania ciśnienia w określonych granicach. 6

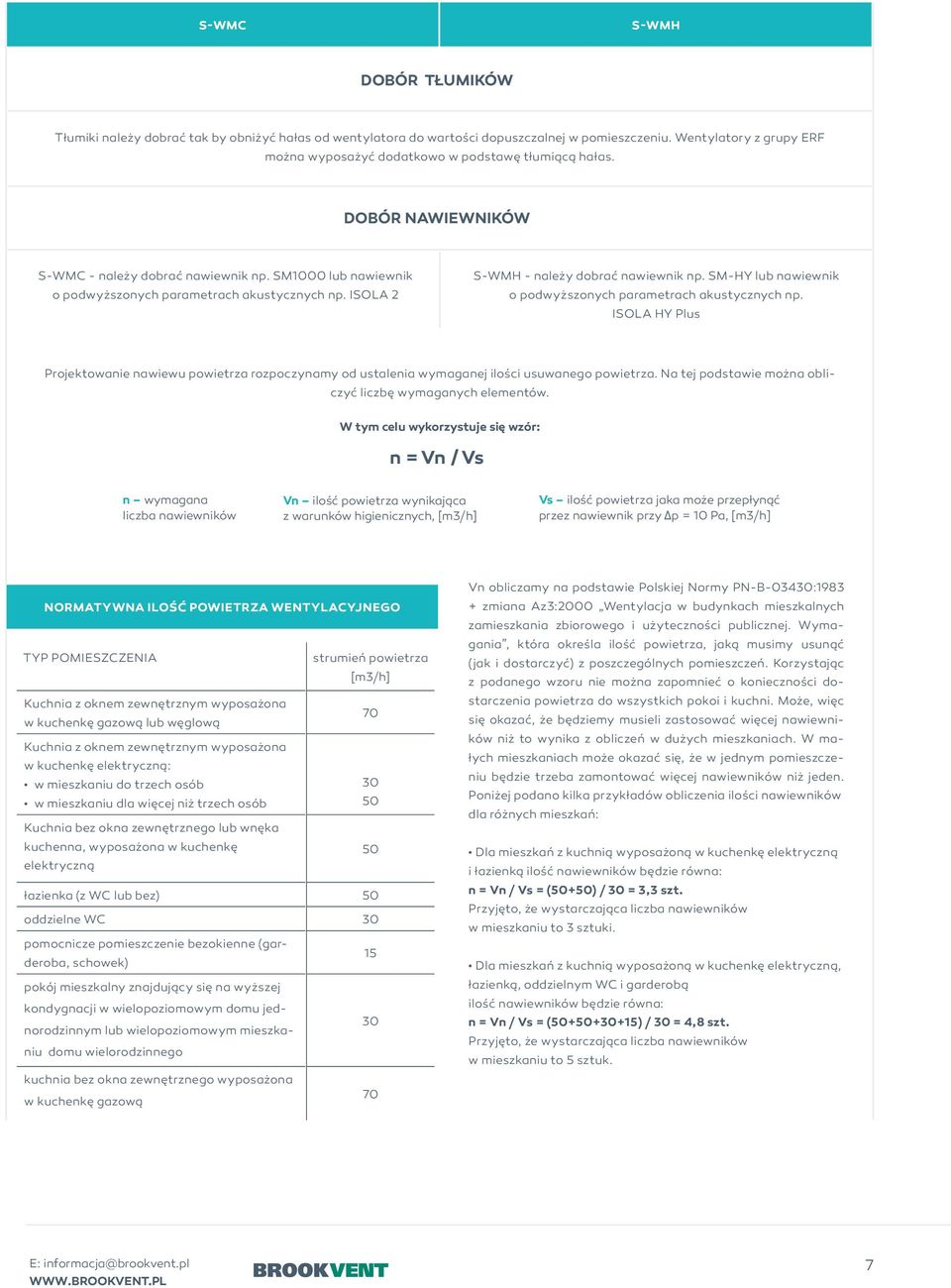

7 S-WMC S-WMH DOBÓR TŁUMIKÓW Tłumiki należy dobrać tak by obniżyć hałas od wentylatora do wartości dopuszczalnej w pomieszczeniu. Wentylatory z grupy ERF można wyposażyć dodatkowo w podstawę tłumiącą hałas. DOBÓR NAWIEWNIKÓW S-WMC - należy dobrać nawiewnik np. SM1000 lub nawiewnik o podwyższonych parametrach akustycznych np. ISOLA 2 S-WMH - należy dobrać nawiewnik np. SM-HY lub nawiewnik o podwyższonych parametrach akustycznych np. ISOLA HY Plus Projektowanie nawiewu powietrza rozpoczynamy od ustalenia wymaganej ilości usuwanego powietrza. Na tej podstawie można obliczyć liczbę wymaganych elementów. W tym celu wykorzystuje się wzór: n = Vn / Vs n wymagana liczba nawiewników Vn ilość powietrza wynikająca z warunków higienicznych, [m3/h] Vs ilość powietrza jaka może przepłynąć przez nawiewnik przy Δp = 10 Pa, [m3/h] NORMATYWNA ILOŚĆ POWIETRZA WENTYLACYJNEGO TYP POMIESZCZENIA strumień powietrza [m3/h] Kuchnia z oknem zewnętrznym wyposażona 70 w kuchenkę gazową lub węglową Kuchnia z oknem zewnętrznym wyposażona w kuchenkę elektryczną: w mieszkaniu do trzech osób 30 w mieszkaniu dla więcej niż trzech osób 50 Kuchnia bez okna zewnętrznego lub wnęka kuchenna, wyposażona w kuchenkę 50 elektryczną łazienka (z WC lub bez) 50 oddzielne WC 30 pomocnicze pomieszczenie bezokienne (garderoba, schowek) 15 pokój mieszkalny znajdujący się na wyższej kondygnacji w wielopoziomowym domu jednorodzinnym lub wielopoziomowym mieszka- 30 niu domu wielorodzinnego kuchnia bez okna zewnętrznego wyposażona 70 w kuchenkę gazową Vn obliczamy na podstawie Polskiej Normy PN-B-03430: zmiana Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania, która określa ilość powietrza, jaką musimy usunąć (jak i dostarczyć) z poszczególnych pomieszczeń. Korzystając z podanego wzoru nie można zapomnieć o konieczności dostarczenia powietrza do wszystkich pokoi i kuchni. Może, więc się okazać, że będziemy musieli zastosować więcej nawiewników niż to wynika z obliczeń w dużych mieszkaniach. W małych mieszkaniach może okazać się, że w jednym pomieszczeniu będzie trzeba zamontować więcej nawiewników niż jeden. Poniżej podano kilka przykładów obliczenia ilości nawiewników dla różnych mieszkań: Dla mieszkań z kuchnią wyposażoną w kuchenkę elektryczną i łazienką ilość nawiewników będzie równa: n = Vn / Vs = (50+50) / 30 = 3,3 szt. Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 3 sztuki. Dla mieszkań z kuchnią wyposażoną w kuchenkę elektryczną, łazienką, oddzielnym WC i garderobą ilość nawiewników będzie równa: n = Vn / Vs = ( ) / 30 = 4,8 szt. Przyjęto, że wystarczająca liczba nawiewników w mieszkaniu to 5 sztuk. 7

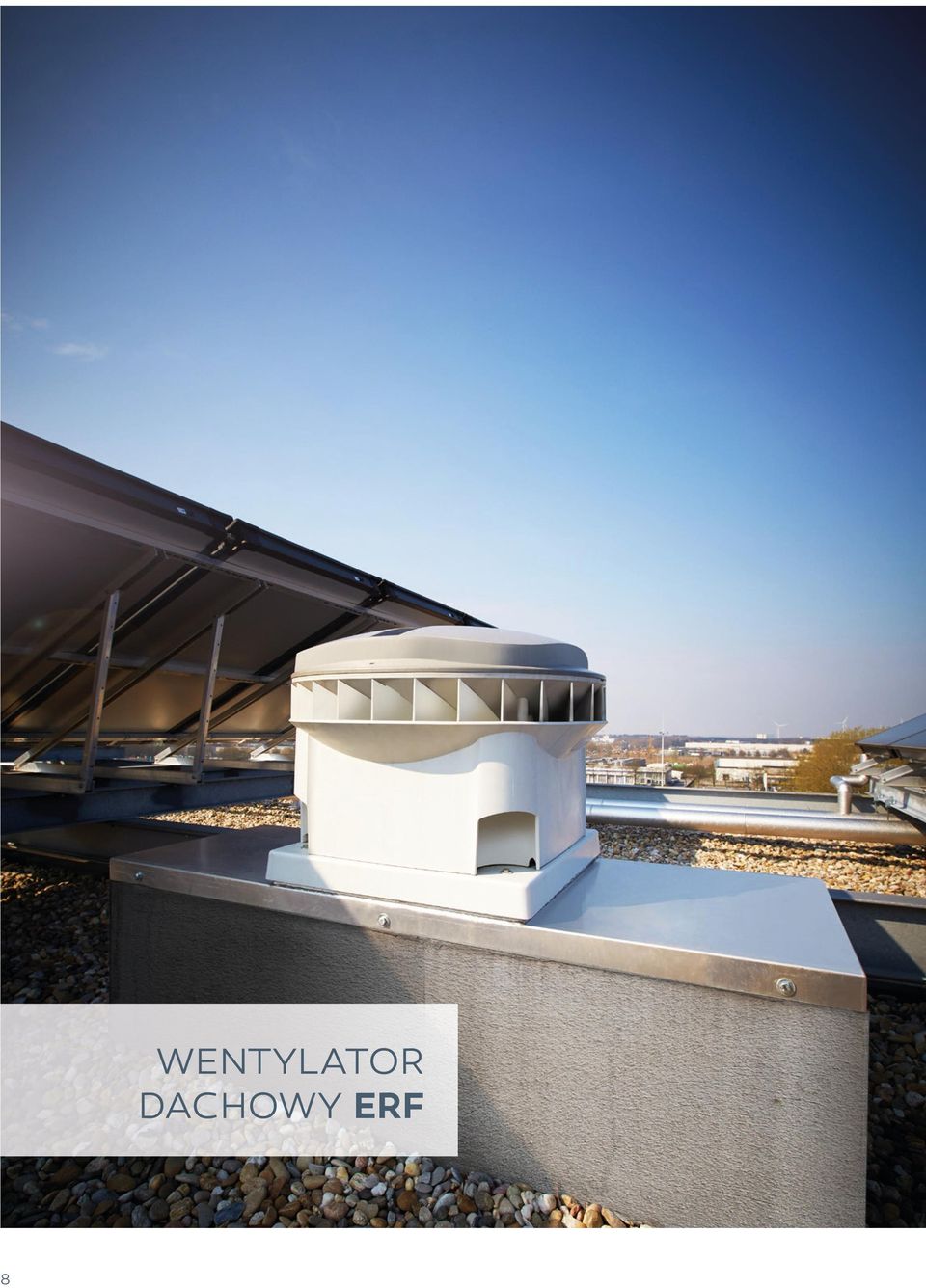

8 WENTYLATOR DACHOWY ERF 8

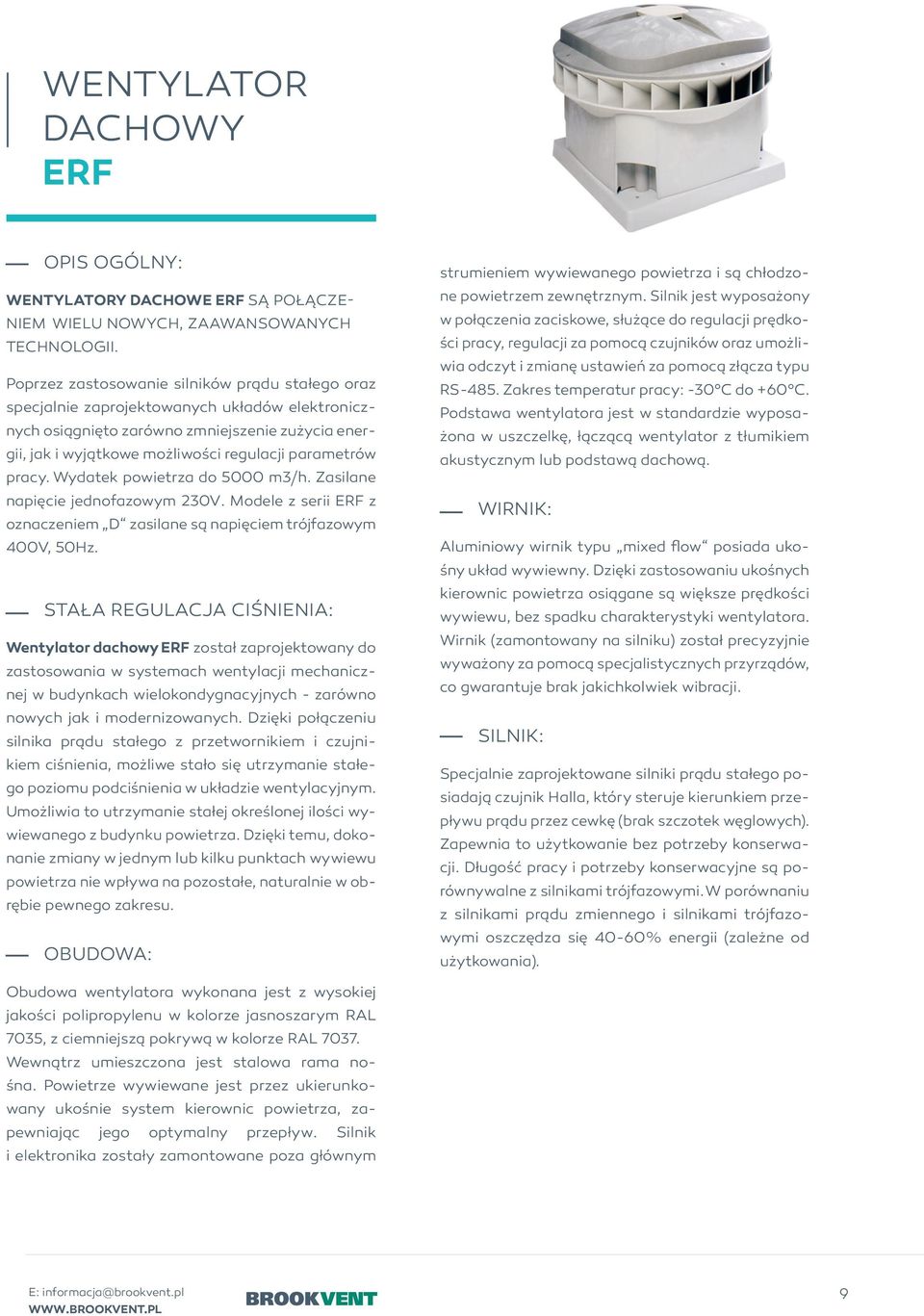

9 WENTYLATOR DACHOWY ERF OPIS OGÓLNY: WENTYLATORY DACHOWE ERF SĄ POŁĄCZE- NIEM WIELU NOWYCH, ZAAWANSOWANYCH TECHNOLOGII. Poprzez zastosowanie silników prądu stałego oraz specjalnie zaprojektowanych układów elektronicznych osiągnięto zarówno zmniejszenie zużycia energii, jak i wyjątkowe możliwości regulacji parametrów pracy. Wydatek powietrza do 5000 m3/h. Zasilane napięcie jednofazowym 230V. Modele z serii ERF z oznaczeniem D zasilane są napięciem trójfazowym 400V, 50Hz. STAŁA REGULACJA CIŚNIENIA: Wentylator dachowy ERF został zaprojektowany do zastosowania w systemach wentylacji mechanicznej w budynkach wielokondygnacyjnych - zarówno nowych jak i modernizowanych. Dzięki połączeniu silnika prądu stałego z przetwornikiem i czujnikiem ciśnienia, możliwe stało się utrzymanie stałego poziomu podciśnienia w układzie wentylacyjnym. Umożliwia to utrzymanie stałej określonej ilości wywiewanego z budynku powietrza. Dzięki temu, dokonanie zmiany w jednym lub kilku punktach wywiewu powietrza nie wpływa na pozostałe, naturalnie w obrębie pewnego zakresu. OBUDOWA: strumieniem wywiewanego powietrza i są chłodzone powietrzem zewnętrznym. Silnik jest wyposażony w połączenia zaciskowe, służące do regulacji prędkości pracy, regulacji za pomocą czujników oraz umożliwia odczyt i zmianę ustawień za pomocą złącza typu RS-485. Zakres temperatur pracy: -30 C do +60 C. Podstawa wentylatora jest w standardzie wyposażona w uszczelkę, łączącą wentylator z tłumikiem akustycznym lub podstawą dachową. WIRNIK: Aluminiowy wirnik typu mixed flow posiada ukośny układ wywiewny. Dzięki zastosowaniu ukośnych kierownic powietrza osiągane są większe prędkości wywiewu, bez spadku charakterystyki wentylatora. Wirnik (zamontowany na silniku) został precyzyjnie wyważony za pomocą specjalistycznych przyrządów, co gwarantuje brak jakichkolwiek wibracji. SILNIK: Specjalnie zaprojektowane silniki prądu stałego posiadają czujnik Halla, który steruje kierunkiem przepływu prądu przez cewkę (brak szczotek węglowych). Zapewnia to użytkowanie bez potrzeby konserwacji. Długość pracy i potrzeby konserwacyjne są porównywalne z silnikami trójfazowymi. W porównaniu z silnikami prądu zmiennego i silnikami trójfazowymi oszczędza się 40-60% energii (zależne od użytkowania). Obudowa wentylatora wykonana jest z wysokiej jakości polipropylenu w kolorze jasnoszarym RAL 7035, z ciemniejszą pokrywą w kolorze RAL Wewnątrz umieszczona jest stalowa rama nośna. Powietrze wywiewane jest przez ukierunkowany ukośnie system kierownic powietrza, zapewniając jego optymalny przepływ. Silnik i elektronika zostały zamontowane poza głównym 9

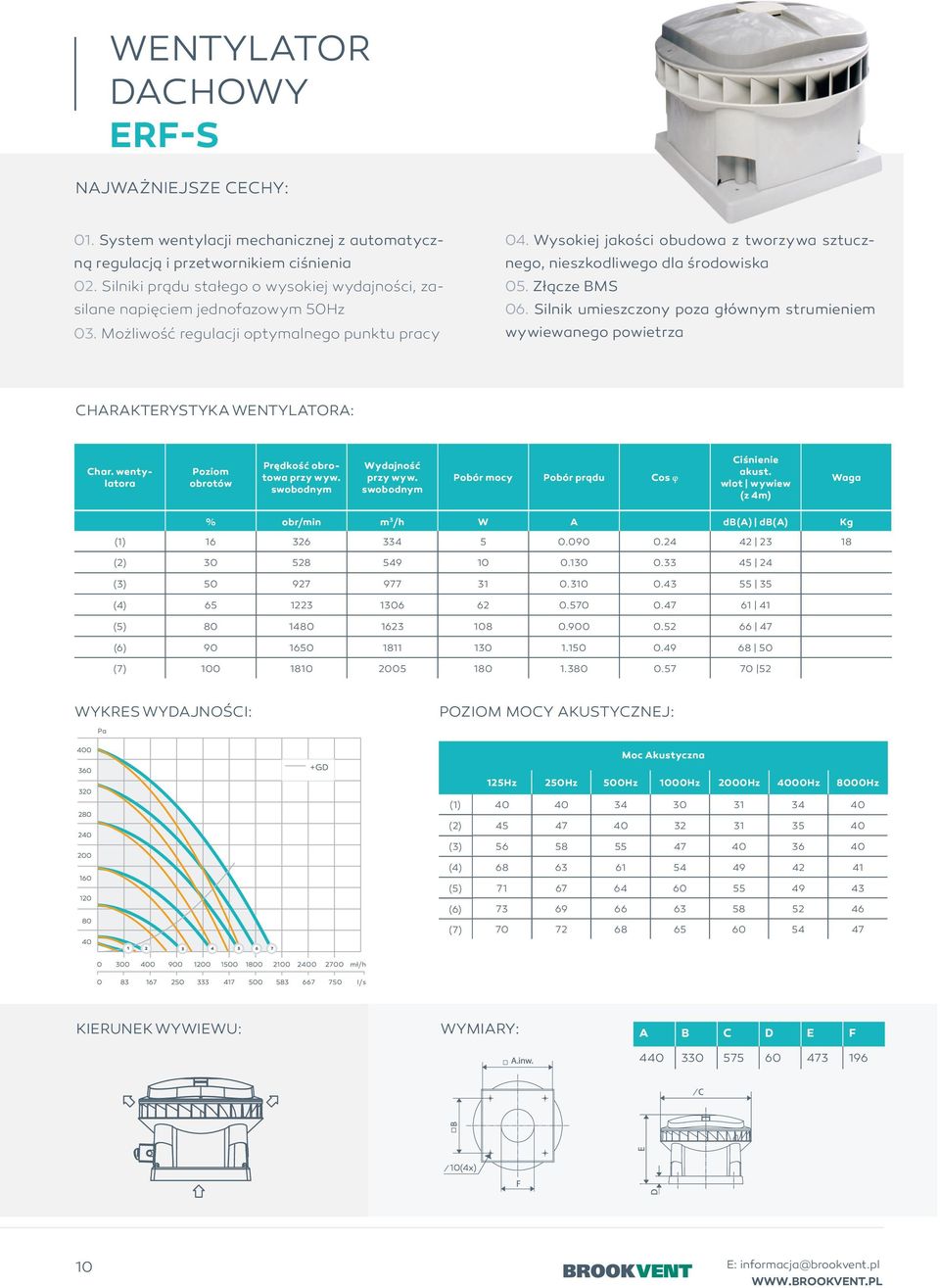

10 WENTYLATOR DACHOWY ERF-S NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem jednofazowym 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Moc Akustyczna 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz (1) (2) (3) (4) (5) (6) (7) KIERUNEK WYWIEWU: WYMIARY: A B C D E F

11 WENTYLATOR DACHOWY ERF-SD NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem trójfazowym 400V, 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Moc Akustyczna 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz (1) (2) (3) (4) (5) (6) (7) KIERUNEK WYWIEWU: WYMIARY: A B C D E F

12 WENTYLATOR DACHOWY ERF-M NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem jednofazowym 230V, 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Pa 500 Moc Akustyczna 450 +GD 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz 400 (1) (2) (3) (4) (5) (6) (7) mł/h I/s KIERUNEK WYWIEWU: WYMIARY: A B C D E F

13 WENTYLATOR DACHOWY ERF-MD NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem trójfazowym 400V, 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Pa 500 Moc Akustyczna 450 +GD 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz 400 (1) (2) (3) (4) (5) (6) (7) mł/h I/s KIERUNEK WYWIEWU: WYMIARY: A B C D E F

14 WENTYLATOR DACHOWY ERF-L NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem jednofazowym 230V, 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Pa 400 Moc Akustyczna 360 +GD 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz 320 (1) (2) (3) (4) (5) (6) (7) mł/h I/s KIERUNEK WYWIEWU: WYMIARY: A B C D E F

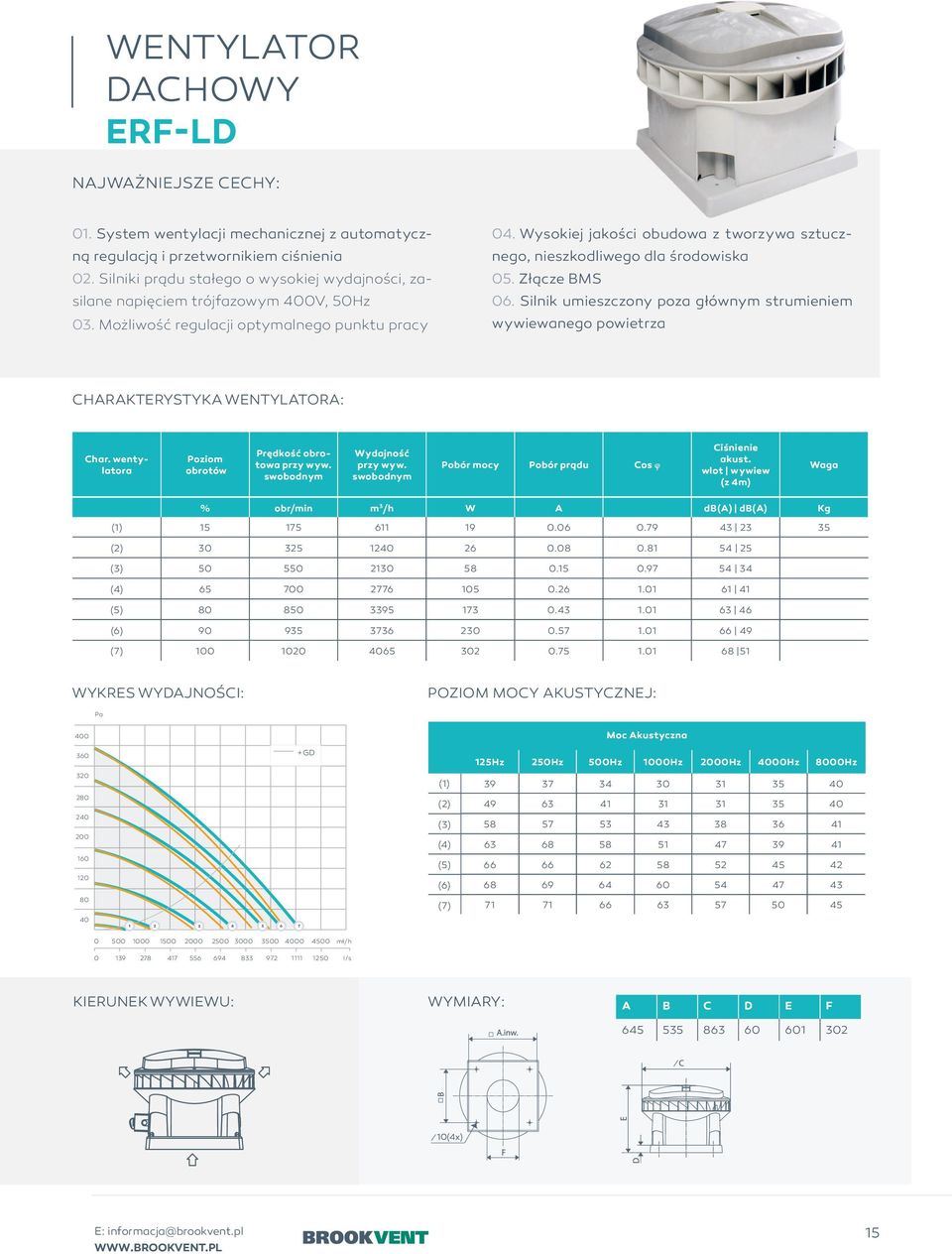

15 WENTYLATOR DACHOWY ERF-LD NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem trójfazowym 400V, 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Pa 400 Moc Akustyczna 360 +GD 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz 320 (1) (2) (3) (4) (5) (6) (7) mł/h I/s KIERUNEK WYWIEWU: WYMIARY: A B C D E F

16 WENTYLATOR DACHOWY ERF-XL NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem jednofazowym 230V, 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Pa 1000 Moc Akustyczna 900 +GD 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz 800 (1) (2) (3) (4) (5) (6) (7) mł/h I/s KIERUNEK WYWIEWU: WYMIARY: A B C D E F

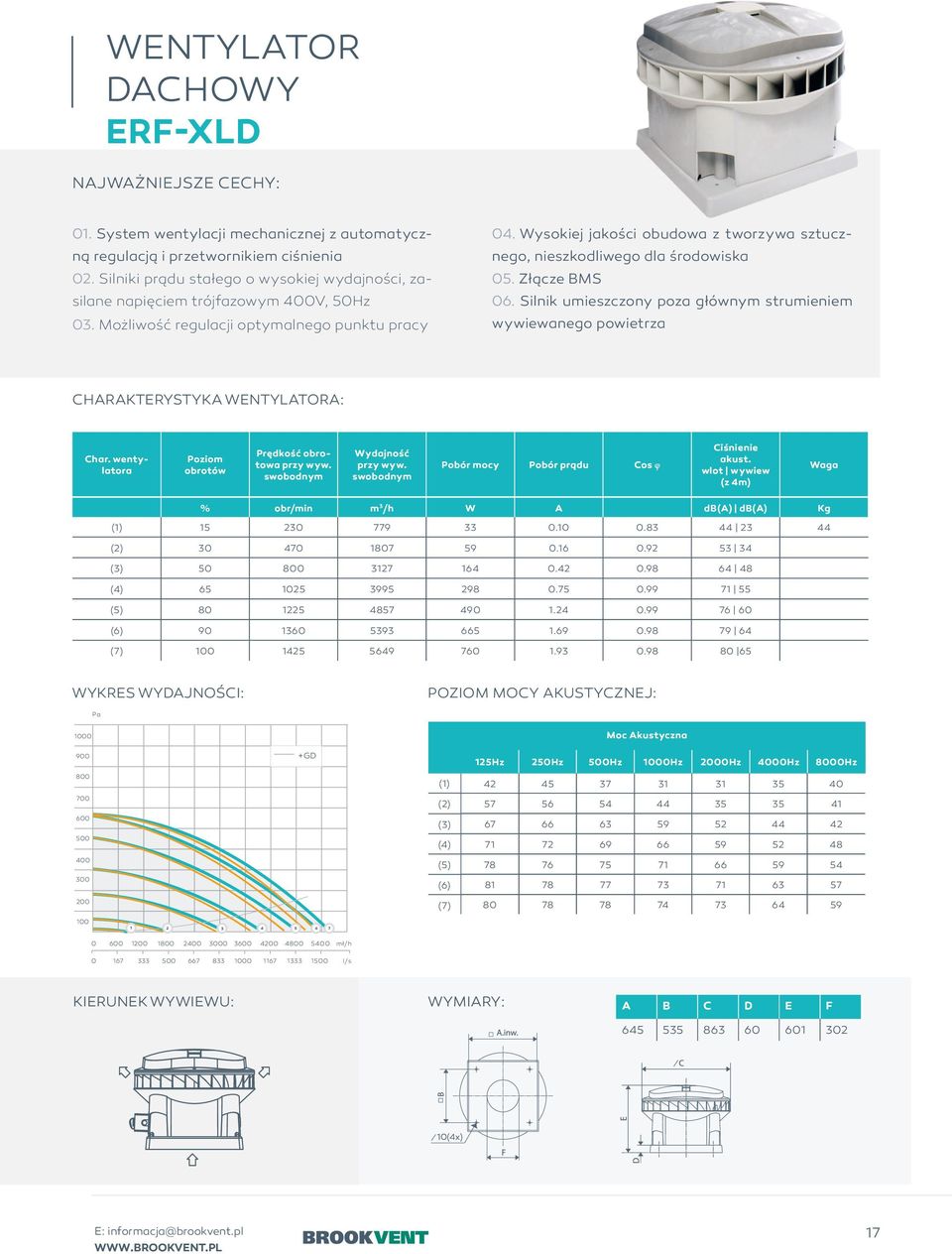

17 WENTYLATOR DACHOWY ERF-XLD NAJWAŻNIEJSZE CECHY: 01. System wentylacji mechanicznej z automatyczną regulacją i przetwornikiem ciśnienia 02. Silniki prądu stałego o wysokiej wydajności, zasilane napięciem trójfazowym 400V, 50Hz 03. Możliwość regulacji optymalnego punktu pracy 04. Wysokiej jakości obudowa z tworzywa sztucznego, nieszkodliwego dla środowiska 05. Złącze BMS 06. Silnik umieszczony poza głównym strumieniem wywiewanego powietrza CHARAKTERYSTYKA WENTYLATORA: Char. wentylatora Poziom obrotów Prędkość obrotowa przy wyw. swobodnym Wydajność przy wyw. swobodnym Pobór mocy Pobór prądu Cos φ Ciśnienie akust. wlot wywiew (z 4m) Waga % obr/min m 3 /h W A db(a) db(a) Kg (1) (2) (3) (4) (5) (6) (7) WYKRES WYDAJNOŚCI: POZIOM MOCY AKUSTYCZNEJ: Pa 1000 Moc Akustyczna 900 +GD 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz 800 (1) (2) (3) (4) (5) (6) (7) mł/h I/s KIERUNEK WYWIEWU: WYMIARY: A B C D E F

18 18 KRATKI ALIZE

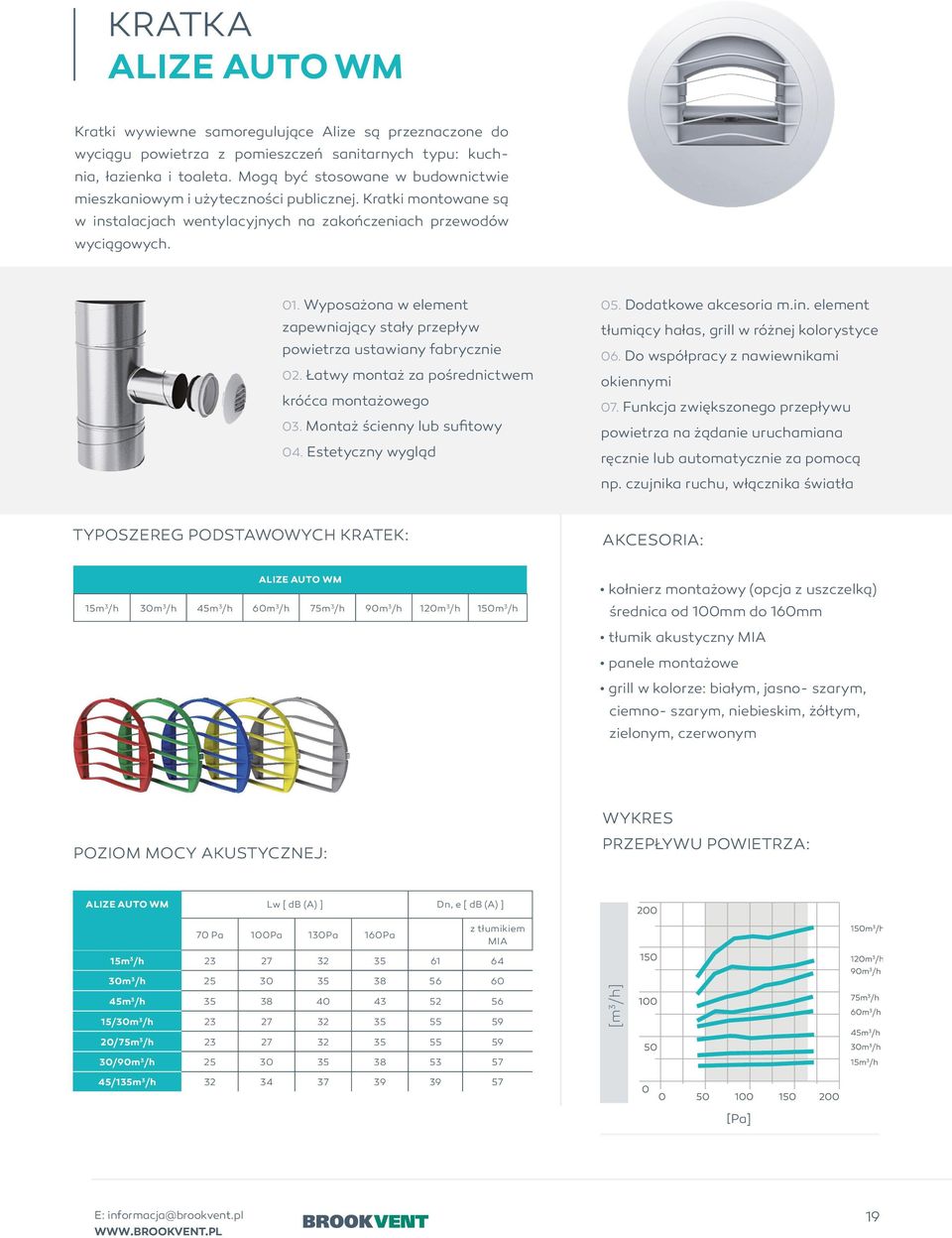

19 KRATKA ALIZE AUTO WM Kratki wywiewne samoregulujące Alize są przeznaczone do wyciągu powietrza z pomieszczeń sanitarnych typu: kuchnia, łazienka i toaleta. Mogą być stosowane w budownictwie mieszkaniowym i użyteczności publicznej. Kratki montowane są w instalacjach wentylacyjnych na zakończeniach przewodów wyciągowych. 01. Wyposażona w element zapewniający stały przepływ powietrza ustawiany fabrycznie 02. Łatwy montaż za pośrednictwem króćca montażowego 03. Montaż ścienny lub sufitowy 04. Estetyczny wygląd 05. Dodatkowe akcesoria m.in. element tłumiący hałas, grill w różnej kolorystyce 06. Do współpracy z nawiewnikami okiennymi 07. Funkcja zwiększonego przepływu powietrza na żądanie uruchamiana ręcznie lub automatycznie za pomocą np. czujnika ruchu, włącznika światła TYPOSZEREG PODSTAWOWYCH KRATEK: AKCESORIA: ALIZE AUTO WM 15m 3 /h 30m 3 /h 45m 3 /h 60m 3 /h 75m 3 /h 90m 3 /h 120m 3 /h 150m 3 /h kołnierz montażowy (opcja z uszczelką) średnica od 100mm do 160mm tłumik akustyczny MIA panele montażowe grill w kolorze: białym, jasno- szarym, ciemno- szarym, niebieskim, żółtym, zielonym, czerwonym POZIOM MOCY AKUSTYCZNEJ: WYKRES PRZEPŁYWU POWIETRZA: ALIZE AUTO WM Lw [ db (A) ] Dn, e [ db (A) ] 70 Pa 100Pa 130Pa 160Pa z tłumikiem MIA 15m 3 /h m 3 /h m 3 /h /30m 3 /h /75m 3 /h /90m 3 /h /135m 3 /h [Pa] 19

20 KRATKA ALIZE HYGRO Kratki higrosterowane wywiewne samoregulujące Alize Hygro są przeznaczone do wyciągu powietrza z pomieszczeń sanitarnych typu: kuchnia, łazienka czy toaleta. Mogą być stosowane w budownictwie mieszkaniowym, biurowym, użyteczności publicznej w tym szpitale, przychodnie zdrowia, szkoły. 01. Sterowane czujnikiem wilgotności 02. Funkcja zwiększonego przepływu powietrza na żądanie uruchamiana ręcznie lub automatycznie za pomocą np. czujnika ruchu, włącznika światła 04. Montaż ścienny lub sufitowy 05. Wyposażona w króciec montażowy z uszczelką Ø 125mm 06. Estetyczny wygląd 03. Opcja opóźnienia czasowego RODZAJE WYWIEWNIKÓW ALIZE HYGRO ALIZE HYGRO wersja podstawowa ALIZE HYGRO PIR zasilanie 3x1,5V lub 12V ALIZE HYGRO zasilanie 230V, 12V, 3x1,5V Alize Hygro 10/40 Alize Hygro 10/50 Alize Hygro 10/75 Alize Hygro 15/50 Alize Hygro 15/75 Alize Hygro 15/100 Alize Hygro PIR 10/45/45 Alize Hygro PIR 5/50/50 Alize Hygro PIR 15/50/50 PIR czujka ruchu aktywuje otwarcie kratki na maksymalny przepływ powietrza Alize Hygro 6/40/90 Alize Hygro 12/45/105 Alize Hygro 10/45/120 Alize Hygro 10/45/135 Alize Hygro 12/45/135 ALIZE HYGRO 10/50 m 3 /h } ALIZE HYGRO PIR 15/50/50 m 3 /h } } ALIZE HYGRO 10/45/120 m 3 /h } } wydajność w f-ci wilgotności HR% wydajność w f-ci wilgotności HR% max wydajność aktywowana czujką PIR wydajność w f-ci wilgotności HR% max wydajność aktywowana np. wyłącznikiem światła 20

21 ALIZE HYGRO w wersji z zasilaniem posiadają dodatkową funkcję opóźnienia czasowego. Po dezaktywacji przepływu maksymalnego kratka pozostaje otwarta na maksymalny przepływ na czas 30 min. Po tym czasie powraca do przepływu w funkcji wilgotności HR% WYKRES PRZEPŁYWU POWIETRZA: (PRZY 80PA) 21

22 22 NAWIEWNIKI OKIENNE

23 NAWIEWNIK OKIENNY AIRVENTSM1000 Dyskretny i elegancki nawiewnik okienny z ochroną termiczną i akustyczną. Przeznaczony do wszystkich typów ram okiennych. Wersja z otworami umożliwiającymi wentylację dyżurną. Mimo pozycji całkowicie zamkniętej nawiewnik w wersji Trickle dostarcza świeże powietrze poprzez otwory infiltracyjne w górnej części regulatora (tzw. wentylacja dyżurna). 01. Posiada aprobatę techniczną Instytutu Techniki Budowlanej 02. Atest higieniczny PZH 03. Przyjazny dla zdrowia 04. Smukła budowa 05. Dwie długości do wyboru 06. Ręcznie sterowany 07. Pianka neoprenowa tworząca barierę termiczną i akustyczną 08. Siatka ochronna przeciw owadom 09. Wykonany z wysokiej jakości aluminium 10. Lakierowany proszkowo lat gwarancji DOSTĘPNE KOLORY: BIAŁY (HIPCA) SUROWE ALUMINIUM BRĄZOWY RAL 8017 ZŁOTY DĄB RAL 8003 CZARNY RAL 9005 INDYWIDUALNE KOLORY NA ZAPYTANIE. Istnieje możliwość mieszania kolorów dla regulatora i okapnika DOSTĘPNE OPCJE: Dostarczany pod wymiar Wersja bez otworów infiltracyjnych IZOLACYJNOŚĆ AKUSTYCZNA: PRZEPŁYW POWIETRZA: Nawiewnik Nawiewnik zamknięty [db] D n, e, w Nawiewnik otwarty [db] D n, e, w Pozycja SM Ciśnienie Przepływ powietrza SM Trickle 34 db 32 db SM Trickle 37 db 34 db Otwarty 10Pa 24,9m 3 /h Zamknięty 10Pa 7,3m 3 /h SM WYMIARY: Nawiewnik SM x 16 x 16,6 450 x 16 x 19 Szczelina pod montaż (mm) Regulator długość, wysokość, głębokość (mm) Okapnik długość, wysokość, głębokość (mm) SM x 16 x 16,6 250 x 16 x 19 Otwarty 10Pa 14,8m 3 /h Zamknięty 10Pa 3,2m 3 /h AKUSTYKA: W celu uzyskania wyższego poziomu izolacyjności akustycznej sugeruje się użycie nawiewnika okiennego Isola 2 lub Isola 2 RA. Szczelina pod montaż (mm) Karta katalogowa do pobrania z 23

24 NAWIEWNIK HIGROSTEROWANY AIRVENTSM-HY Przeznaczony do wszystkich typów ram okiennych. Nawiewniki higrosterowane SM-HY automatycznie regulują przepływ powietrza w zależności od poziomu wilgotności w pomieszczeniu. Dodatkowo użytkownik ma możliwość ręcznego przymknięcia nawiewu powietrza. 01. Energooszczędne rozwiązanie dla budownictwa mieszkaniowego, komercyjnego i użyteczności publicznej (np. szkoły, szpitale) 02. Zastosowanie we wszystkich systemach wentylacyjnych, których działanie oparte jest na pasywnych urządzeniach nawiewnych 03. Higrosterowanie: wymiana powietrza zawsze dostosowana do potrzeb 04. Możliwość manualnego przymknięcia nawiewu 05. Czerpnia z siatką ochronną przeciw owadom 06. Przyjazny dla zdrowia (atest PZH) 07. Ukośne usytuowanie regulatora gwarantuje skuteczne działanie w każdych warunkach montażowych WYMIARY: Możliwość zastosowania siatki płaskiej zamiast czerpni powietrza (montaż z roletą zewnętrzną) Wykonany z najwyższej jakości komponentów: korpus regulatora ABS czerpnia aluminium czujnik wilgotności taśma poliamidowa (działa bez zasilania) DOSTĘPNE KOLORY: BIAŁY BRĄZOWY RAL 8017 ZŁOTY DĄB RAL 8003 INDYWIDUALNE KOLORY NA ZAPYTANIE. Zachęcamy do zamawiania kompletów w mieszanych kolorach np. okapnik złoty dąb, regulator biały. Regulator szerokość, wysokość, głębokość (mm) SM-HY 410 x 27 x 48 Czerpnia szerokość, wysokość, głębokość (mm) SM x 16 x 19 Siatka płaska szerokość, wysokość, głębokość (mm) GPE2A 390 x 20 x 3 MONTAŻ: Nawiewniki higrosterowane SM-HY montowane są do stolarki za pomocą wkrętów. Od strony zewnętrznej montowana jest czerpnia SM lub w przypadku montażu rolety zewnętrznej siatka płaska GPE2A. PRZYKŁADY MONTAŻU: Okno PCV Okno drewniane WYMIARY SZCZELIN: - * *przedstawiane parametry techniczne dla szczeliny 12 mm 24

25 PRZEPŁYW POWIETRZA: IZOLACYJNOŚĆ AKUSTYCZNA: Ilość nawiewanego powietrza uzależniona jest od poziomu wilgotności w pomieszczeniu. Nawiewnik (otwarty) SM-HY Dn, e, w (Ctr) 33dB Przepustnica regulatora SM-HY pracuje w zakresie 30-75% wilgotności względnej. AKUSTYKA: Wydajność: 10Pa= 7-30m 3 /h 20Pa= 10-47m 3 /h Wskazówki dla projektanta: W celu uzyskania wyższego poziomu izolacyjności akustycznej sugeruje się użycie nawiewnika okiennego Isola HY PLUS lub Isola HY PLUS RA. Karta katalogowa do pobrania z Do wyliczeń zapotrzebowania nawiewu świeżego powietrza dla systemów wentylacji mechanicznej wyciągowej powinno się przyjmować podciśnienie rzędu 20Pa. WYKRES ZALEŻNOŚCI PRZEPŁYWU POWIETRZA OD 25

26 NAWIEWNIKI ŚCIENNE 26

27 NAWIEWNIK ŚCIENNY EM A Nawiewniki ścienne samoregulujące EM A są przeznaczone do nawiewu świeżego powietrza do pomieszczeń mieszkalnych, biurowych i użyteczności publicznej w tym szpitale, przychodnie zdrowia, szkoły. EM A jest alternatywą dla nawiewników okiennych, montowany jest w przepuście ściennym, doskonale tłumi zewnętrzny hałas. Szczególnie polecany do budownictwa wielorodzinnego. PRZYKŁAD MONTAŻU W ŚCIANIE o grubości 300 mm, mm: 01. Prosty montaż w ścianie zewnętrznej 02. Przepustnica zapewniająca stały przepływ powietrza 03. Skuteczna ochrona przed hałasem zewnętrznym 04. Dodatkowe wyposażenie: króciec montażowy z uszczelką mm 05. Estetyczny wygląd 06. Do współpracy z kratką wywiewną Alize Auto WYKRES PRZEPŁYWU POWIETRZA: BUDOWA: 2 1 EM A 30 + GAP SC EMA 30 + GAPM EM A 22 + GAP SC EMA 22 + GAPM EM A 125 nawiewnik (EM A 22 lub EM A 30 m 3 /h) z króćcem Ø 125 mm z uszczelką. 220 x 150 x 52 (mm) MAC 125 tłumik akustyczny, długość 200 mm. DANE AKUSTYCZNE: (tłumienie akustyczne) Typ nawiewnika Dn, e, w (c) Dn, e, w (ctr) EM A 22 + GAP db 39 db EM A 30 + GAP db 39 db SC 125 EM A 22 + GAPM db 47 db SC 125 EM A 30 + GAPM db 47 db 3 4 MMM 125 metalowa tuleja, długość 300 mm. GAP 125 kratka czerpna elewacyjna z króćcem Ø 125 mm z uszczelką. Odporna na zewnętrzne warunki atmosferyczne. 150 x 150 x 20 (mm). GAPM 125 wersja o podwyższonym tłumieniu akustycznym. AKUSTYKA: W celu uzyskania wyższego poziomu izolacyjności akustycznej sugeruje się użycie nawiewnika ściennego SC 125 EM A. 27

28 NAWIEWNIK ŚCIENNY HIGROSTEROWANY EM HY Nawiewniki ścienne higrosterowane samoregulujące EM HY są przeznaczone do nawiewu świeżego powietrza do pomieszczeń mieszkalnych, biurowych i użyteczności publicznej w tym szpitale, przychodnie zdrowia, szkoły. EM HY jest alternatywą dla nawiewników okiennych, montowany jest w przepuście ściennym, doskonale tłumi zewnętrzny hałas. Szczególnie polecany do budownictwa wielorodzinnego. PRZYKŁAD MONTAŻU W ŚCIANIE o grubości 300 mm, mm: 01. Prosty montaż w ścianie zewnętrznej 02. Automatyczna regulacja przepływu powietrza za pomocą czujnika wilgotności 03. Skuteczna ochrona przed hałasem zewnętrznym 04. Dodatkowe wyposażenie: króciec montażowy z uszczelką lub 125 mm 05. Estetyczny wygląd 06. Do współpracy z kratką wywiewną Alize Hygro WYKRES PRZEPŁYWU POWIETRZA: BUDOWA: 2 1 EM HY + GAP SC EM HY + GAPM EM HY 100, 125 nawiewnik (Zakres pracy 6/45 m 3 /h) z króćcem lub 125 mm z uszczelką. 220 x 150 x 52 (mm) MAC 125 tłumik akustyczny, długość 200 mm. DANE AKUSTYCZNE: (tłumienie akustyczne) Typ nawiewnika Dn, e, w (c) Dn, e, w (ctr) EM HY GAP db 41 db EM HY GAP db 39 db SC 125 EM HY + GAPM db 47 db 3 MMM 100, 125 metalowa tuleja, długość 300 mm. AKUSTYKA: 4 GAP 100, 125 mm kratka czerpna elewacyjna z króćcem lub 125 mm z uszczelką. Odporna na zewnętrzne warunki atmosferyczne. 150 x 150 x 20 (mm). GAPM 125 wersja o podwyższonym tłumieniu akustycznym. W celu uzyskania wyższego poziomu izolacyjności akustycznej sugeruje się użycie nawiewnika ściennego SC 125 EM HY. 28

29 AKCESORIA AKCESORIA 29

30 AKCESORIA DLA WENTYLATORÓW DACHOWYCH ERF DOS PODSTAWA DACHOWA DO DACHÓW PŁASKICH Podstawa dachowa do montażu wentylatorów dachowych na płaskich dachach. Wykonana z poliestru wzmacnianego włóknem szklanym, zewnętrzna powierzchnia gładka, w kolorze jasnoszarym RAL Podstawa dachowa posiada gwintowane tuleje i śruby mocujące, umieszczone w górnej części oraz dolną krawędź montażową o szerokości 150 mm. Wysokość podstawy dachowej wynosi 285 mm. DOS G PODSTAWA DACHOWA IZOLOWANA DO DACHÓW PŁASKICH Podstawa dachowa izolowana, przeznaczona do montażu wentylatorów dachowych na płaskich dachach. Wykonana z poliestru wzmacnianego włóknem szklanym, zewnętrzna powierzchnia gładka, w kolorze jasnoszarym RAL Podstawa ta jest izolowana od środka, co zapobiega wykraplaniu się kondensatu. Podstawa dachowa posiada gwintowane tuleje i śruby mocujące, umieszczone w górnej części oraz dolną krawędź montażową o szerokości 150 mm. Wysokość tej podstawy wynosi 285 mm. DSA PODSTAWA DACHOWA DO DACHÓW SKOŚNYCH Podstawa dachowa do instalacji wentylatorów dachowych na dachach skośnych.wykonana z blachy stalowej, ocynkowanej metodą Sendzimira. Strona zewnętrzna lakierowana na kolor ciemnoszary (antracyt). U góry podstawa dachowa wyposażona jest w gwintowane tuleje oraz nakrętki M8, służące do przymocowania wentylatora. Do przymocowania na dachu służy dołączony element do przyklejenia, na którego bokach wykonano specjalne otwory montażowe, służące do zamocowania pod przykryciem dachu. W otworach tych należy umieścić wkręty do drewna podczas mocowania podstawy dachowej do konstrukcji dachu. Nie wolno używać gwoździ, gdyż może to spowodować poważne uszkodzenia i nieszczelność połączenia. Na wewnętrznej stronie podstawy znajduje się prowadnica kabla zasilającego wentylator. Przy zamawianiu DSA należy podać kąt nachylenia dachu, wyrażony w stopniach. Opcja podstawa DSA jest dostępna w wersji z 10 mm izolacją zewnętrzną, aby zapobiec kondensacji. Typ DSA. G. 30

31 DSL PODSTAWA DACHOWA DO DACHÓW SKOŚNYCH Podstawa dachowa do instalacji wentylatorów dachowych na dachach skośnych. Wykonana z blachy stalowej, ocynkowanej metodą Sendzimira. Strona zewnętrzna lakierowana na kolor ciemnoszary (antracyt). U góry podstawa dachowa wyposażona jest w gwintowane tuleje oraz nakrętki M8, służące do przymocowania wentylatora. Do przymocowania na dachu służy taśma / płyta z ołowiu (6 kg) z wykonanymi otworami, które służą do zamocowania pod przykryciem dachu. W otworach tych należy umieścić wkręty do drewna podczas mocowania podstawy dachowej do konstrukcji dachu. Nie wolno używać gwoździ, gdyż może to spowodować poważne uszkodzenia i nieszczelność połączenia. Na wewnętrznej stronie podstawy znajduje się prowadnica kabla zasilającego wentylator. Przy zamawianiu DSL należy podać kąt nachylenia dachu, wyrażony w stopniach. Opcja podstawa DSL jest dostępna w wersji z 10 mm izolacją zewnętrzną, aby zapobiec kondensacji. Typ DSL. G. DVK PRZEPUST DACHOWY Z PRZEPUSTNICĄ SAMOCZYNNĄ Przepust dachowy z kołnierzem, o przekroju kwadratowym, długość 310 mm, wykonany z blachy stalowej ocynkowanej metodą Sendzimira, z samoczynną, aluminiową przepustnicą grawitacyjną. DVK jest wpuszczany od góry w podstawę dachową. Ważne! Do otwarcia przepustnicy grawitacyjnej niezbędny jest przepływ powietrza o prędkości co najmniej 2 m/s. Jeśli prędkość wywiewanego powietrza będzie zbyt mała, przepustnica musi być napędzana dodatkowym siłownikiem. Celem ustalenia wystarczającej prędkości wywiewanego powietrza lub jego ilości należy sprawdzić punkt pracy wentylatora przy najniższej, regulowanej prędkości obrotowej silnika. Do napędu przepustnicy oferowany jest siłownik elektryczny 230V, 50Hz wraz z zestawem montażowym. Siłownik można zamontować w DVK od góry, bez żadnych dodatkowych operacji. Regulator musi być wyposażony w serwokontakt, umożliwiający wysterowanie siłownika. DVK z przepustnicą powietrza można stosować tylko do wywiewu. W przypadku stosowania DVK do nawiewu należy usunąć przepustnicę. 31

32 DVS PRZEPUST DACHOWY Z KOŁNIERZEM Przepust dachowy z kołnierzem, o przekroju kwadratowym, długość 300 mm, wykonany z blachy stalowej, ocynkowanej metodą Sendzimira, umożliwia przedłużenie przepustu DVK do 600 mm. DVS należy nasunąć na DVK od spodu (gumowa krawędź zapewnia dobre uszczelnienie) i przymocować do stropu przy pomocy kołnierza. GDH TŁUMIK SZUMÓW ZEWNĘTRZNY Tłumik szumów GDH służy do montażu po stronie ssawnej wentylatorów dachowych bezpośrednio pomiędzy wentylatorem a podstawą dachową. Wykonany jest z blachy stalowej, ocynkowanej metodą Sendzimira, posiada uszczelkę w dolnej części. Pianka poliestrowa wewnątrz tłumika ogranicza jego zastosowanie do temperatury + 90 C. Opcje Tłumik GDH jest rownież dostępny w kolorze jasnoszarym RAL 7035, takim jak wentylatory ERF. Typ GDH K. GDB TŁUMIK SZUMÓW WEWNĘTRZNY (DO PODSTAWY DACHOWEJ) Tłumik szumów GDB służy do montażu po stronie ssawnej wentylatorów dachowych. Montowany jest bezpośrednio pod wentylatorem, wewnątrz podstawy dachowej i w przestrzeni konstrukcji dachu. Należy się upewnić, czy jest wystarczająco dużo miejsca na jego instalację. Wykonany z blachy stalowej, ocynkowanej metodą Sendzimira. Wypełniająca wnętrze pianka poliestrowa wytrzymuje temperaturę do + 90 C. Tłumików GDH i GDB można używać łącznie, zwiększając prawie dwukrotnie stopień tłumienia. VAP PRZYŁĄCZE KOŁNIERZOWE Przyłącze kołnierzowe przeznaczone do podłączenia okrągłych kanałów wentylacyjnych. Składa się z kwadratowej podstawy z blachy stalowej, ocynkowanej metodą Sendzimira, z otworami montażowymi oraz z okrągłego kołnierza. Umieszcza się ją na podstawie dachowej i łączy z wentylatorem lub tłumikiem szumów. Maksymalna średnica jest zależna od wielkości przepustu. 32

33 CHARAKTERYSTYKI - STRATY CIŚNIENIA I TŁUMIENIE GDH/GDB: PARAMETRY AKUSTYCZNE: Warianty tłumików Redukcja dźwięku db 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz GDH/GDB GDH/GDB GDH/GDB WYMIARY [mm]: Typoszereg wentylatorów dachowych Wymiar akcesoriów ERF-S ERF-M ERF-L B I J K L M N O P R T U W

34 PRZEKROJE: 34

35 STEROWANIE AUTOMATYKA SAG 0-M - PRZEŁĄCZNIK DO BEZSTOPNIOWEJ REGULACJI OBROTÓW Przełącznik do bezstopniowej regulacji obrotów. Pod pokrętłem przełącznika znajduje się potencjometr. Przez przekręcenie tego potencjometru ustawia się maksymalne obroty n-max. W pozycji 0 styk uruchamiający jest otwarty. SAG PRZEŁĄCZNIK DO 5-BIEGOWEJ REGULACJI OBROTÓW + POZYCJA 0 Przełącznik do 5-biegowej regulacji obrotów + pozycja 0. Pod pokrętłem przełącznika znajduje się potencjometr. Przez przekręcenie tego potencjometru ustawia się maksymalne obroty n-max. Pozostałe biegi różnicują się proporcjonalnie do ustawionej prędkości maksymalnej. W pozycji 0 styk uruchamiający jest otwarty. SAG PRZEŁĄCZNIK DO 2-BIEGOWEJ REGULACJI OBROTÓW + POZYCJA 0 Przełącznik do 2-biegowej regulacji obrotów + pozycja 0. Pod pokrętłem przełącznika znajdują się dwa potencjometry. Przez obracanie tych potencjometrów można osobno ustawić obie prędkości obrotowe n1 i n2. W pozycji 0 styk uruchamiający jest otwarty. DNG 31 - PROGRAMOWALNY STEROWNIK DZIEŃ/NOC Przełącznik trybu pracy dzień/noc, do automatycznego sterowania maksymalnie 31 wentylatorami ERF z silnikami prądu stałego w trybach pracy dzień/noc względnie bieg wysoki/niski. DNG posiada dwa potencjometry, za pomocą których można ustawić niską i wysoką prędkość obrotów wentylatora. Momenty przełączania mogą być zaprogramowane za pomocą zintegrowanego, elektronicznego przełącznika czasowego z programem dziennym i tygodniowym, awaryjnym podtrzymaniem zasilania oraz prostym przełącznikiem czasu letniego i zimowego. Wymiary: 200 x 150 x 75 mm (szerokość/wysokość/głębokość). Urządzenie jest zasilane napięciem 230 V / 50 Hz. 35

36 LTG TERMOSTAT STAŁOPRĄDOWY Termostat stałoprądowy LTG służy do płynnej regulacji prędkości obrotowej wentylatorów. Temperatura mierzona jest za pomocą dostarczanego osobno czujnika. Pokrętło na obudowie służy do ustawienia temperatury w przedziale od -30 C do + 50 C. Wewnętrzny potencjometr umożliwia ustawienie szerokości przedziału temperatury w granicach 0,5 C do 10 C. Prędkość wentylatora ERF zmienia się pomiędzy ustawionymi na nim minimalnymi a maksymalnymi obrotami w ustawionych granicach przedziału temperaturowego. LTG może być także stosowany w połączeniu z zasilaczem VG 31, dzięki czemu można sterować jednocześnie pracą wielu wentylatorów. RSC SERWOKONTAKT Poprzez serwokontakt (zacisk przyłączeniowy) można włączać i wyłączać podłączony równolegle do wentylatora inny komponent systemowy, np. zawór. VG 31 ZASILACZ Zasilacz do równoległej regulacji grupy maksymalnie 31 wentylatorów ERF. Zasilanie modułu: 230 V, 50 Hz. Zależnie od wybranego układu regulacji zasilacz VG 31 należy połączyć z SAG 0-M, SAG 0-5, SAG 0-2 lub LTG. AKCESORIA DLA KRATEK ALIZE PRZEŁĄCZNIK ŚCIENNY BT-1790, 230V PANEL MONTAŻOWY PAM DO MONTAŻU KRATKI NA PROSTOKĄTNYCH OTWORACH WENTYLACYJNYCH O WYMIARACH 180 X 278MM KRÓĆCE MONTAŻOWE DO SUFITÓW PODWIESZANYCH MN

37 KOŁNIERZ MONTAŻOWY (OPCJA Z USZCZEL- KĄ) ŚREDNICA OD 100MM DO 160MM TŁUMIK AKUSTYCZNY MIA AKCESORIA DO NAWIEWNIKÓW OKIENNYCH SIATKA PŁASKA POD ROLETĘ GPE2A KANAŁ ŁĄCZNIKOWY (MUFA) DO MONTAŻU NAWIEWNIKA W OŚCIEŻNICY OKNA DŁ. 62MM I 70MM AKCESORIA DO ZARZĄDZANIA POWIETRZEM KANAŁOWE STABILIZATORY PRZEPŁYWU RDR, OD 80MM DO 250MM ( PA) KANAŁOWE STABILIZATORY PRZEPŁYWU RDR HP, OD 80MM DO 250MM ( PA) KANAŁOWE PRZEPUSTNICE ZWROTNE CAR, OD 80MM DO 200MM 37

38 NOTATKI

39

40 BROOKVENT Polska Sp. z o.o. Kościuszki 14-16, Oborniki Śląskie t: f: e: informacja@brookvent.pl
