1 Dräger Ponta Wyposażony w szeroki zakres długości belek, typów kolumn i opcji do wyboru, wszechstronny system Ponta oferuje możliwość zasilania oraz pozycjonowania sprzętu oraz urządzeń medycznych w celu zwiększenia efektywności stanowiska pracy. MT WIĘKSZA WSZECHSTRONNOŚĆ System sufitowych belek zasilających Dräger Ponta został zaprojektowany w celu zwiększenia efektywności opieki medycznej, na wiele sposobów. Poprzez podniesienie urządzeń oraz wyposażenia z podłogi i umieszczenia ich dokładnie tam, gdzie są potrzebne, firma Dräger umożliwia łatwiejszy dostęp do pacjenta i lepszą ergonomię środowiska pracy, wyższy stopień higieny na oddziale, jak również możliwość szybszego czyszcze - nia i przygotowania stanowiska. Zintegrowane oświetlenie oznacza więk sze bezpieczeństwo i wygodę, zarówno dla personelu, jak i dla pacjenta. Systemy Ponta C, E i S pozwalają w kilka minut całkowicie przekonfigurować dowolny obszar opieki. DOPASOWANIE DO TWOICH WYMAGAŃ Systemy Ponta są dostępne w długościach 2200, 2800, 3100 i 3500 mm. Różnego rodzaju wózki przesuwne, głowice zasilające oraz kolumny mogą być łączone w zestawy, co zapewnia wysoką konfigurowalność stanowiska roboczego. MT Dräger Ponta z kolumną Agila D Wózki przesuwne umożliwiają dokładne, bezpieczne i łatwe przemieszczanie stacji roboczej wzdłuż belki.

2 02 PONTA Ponta C z rurą nośną Ponta C ze stelażem Ponta E z kolumną Movita D PONTA C Ponta C została zaprojektowana w celu maksymalnego wykorzystania przestrzeni. Rura nośna oraz wózek przesuwny charakteryzują się smukłymi kształtami. Urządzenia medyczne mogą być pozycjonowane w dowolnym miejscu wzdłuż belki, a maksymalna nośność wynosi 150 kg. Przyłącza gazowe, elektryczne i teleinformatyczne umieszczone są w belce zasilającej. PONTA E Ponta E zapewnia wygodne, ergonomicz - ne rozmieszczenie przyłączy gazowych, elektrycznych i teleinformatycznych w ko-lumnie lub głowicy zasilającej, co umożliwia komfortową wymianę sprzętu i oszczędza cenny czas podczas transportu lub w sytuacjach krytycznych. Dodatkowe przyłącza mogą być umieszczone w belce. Nośność systemu wynosi 120 kg, a pneumatyczny hamulec zapobiega przypadkowemu przemieszczeniu. PONTA S Dzięki wyposażeniu w ramię obrotowe, Ponta S zapewnia największą elastyczność pozycjonowania, co pozwala na umieszczenie stanowiska roboczego w dowolnym miejscu przy łóżku pacjenta. Maksymalna nośność systemu wynosi 100 kg. Zarówno wózek przesuwny, jak i ramię obrotowe, wyposażone są w hamulec pneumatyczny. Przyłącza gazowe, elektryczne i teleinformatyczne zostały dogodnie rozmieszczone, a dodatkowe przyłącza mogą być usytuowane w belce. Ekonomiczna instalacja Zminimalizowana ilość elementów montażowych pozwala na szybką i łatwą instalację systemu Ponta. Dzięki opcji mocowania sufitowego, koszty związane z przeniesieniem lub modyfikacją już istniejących konfiguracji mogą być znacznie obniżone. Zastosowanie kompatybilnych mocowań dla akcesoriów umożliwia łatwe dostosowanie do zmieniających się warunków. System Ponta umożliwia również wykorzystanie przestrzeni sufitowej na montaż innych urządzeń, np. podnośników dla pacjentów lub systemów audio-informacyjnych.

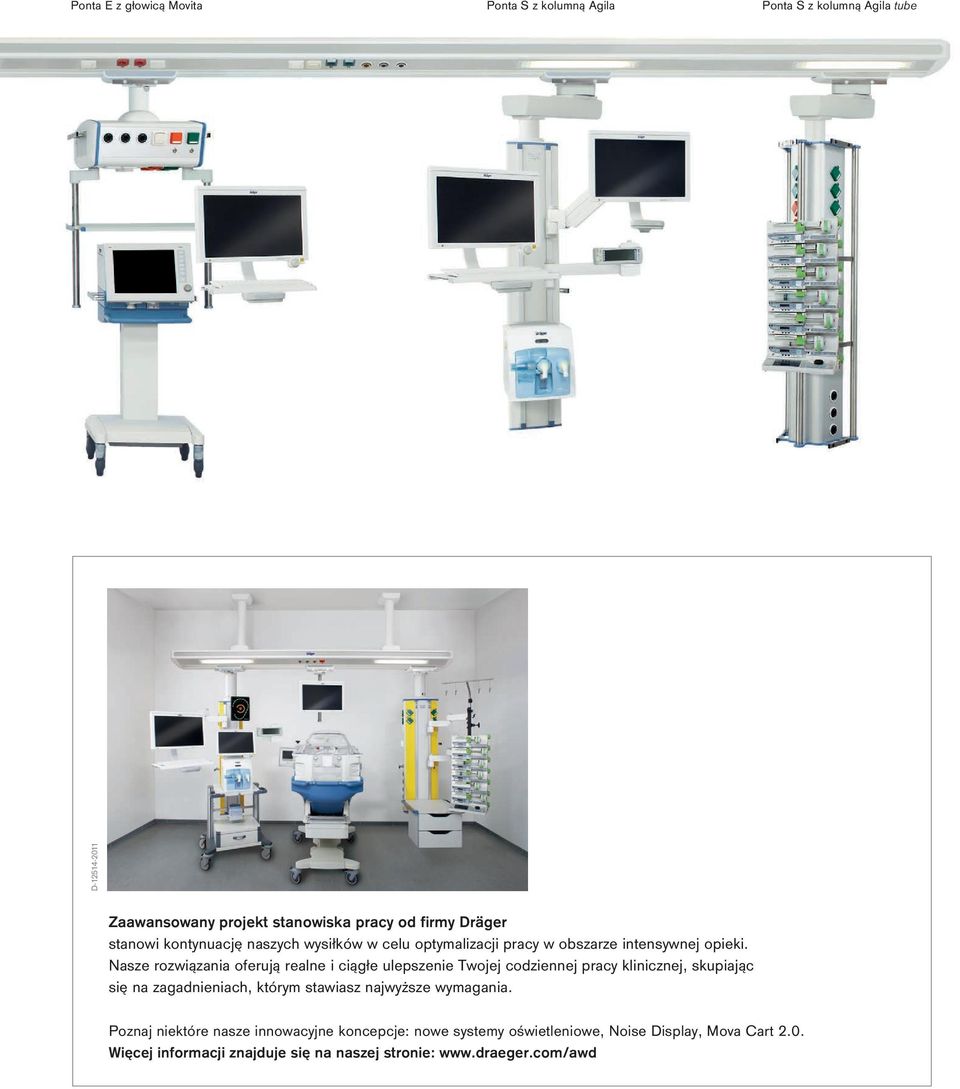

3 Ponta E z głowicą Movita Ponta S z kolumną Agila Ponta S z kolumną Agila tube D Zaawansowany projekt stanowiska pracy od firmy Dräger stanowi kontynuację naszych wysiłków w celu optymalizacji pracy w obszarze intensywnej opieki. Nasze rozwiązania oferują realne i ciągłe ulepszenie Twojej codziennej pracy klinicznej, skupiając się na zagadnieniach, którym stawiasz najwyższe wymagania. Poznaj niektóre nasze innowacyjne koncepcje: nowe systemy oświetleniowe, Noise Display, Mova Cart 2.0. Więcej informacji znajduje się na naszej stronie:

4 PONTA 04 DANE TECHNICZNE PONTA Mocowanie sufitowe Przy pomocy kotew o dużej wytrzymałości oraz rur dystansujących Moment obrotowy przy suficie maks Nm na rurę dystansującą Rury dystansujące Dostępne długości Średnica Nośność 1000, 1500, 2000 mm możliwość skrócenia według wymagań 110 mm 250 kg każda Belka zasilająca Zalecana wielkość prześwitu Ponta C (gniazda w belce): 1800 do 2000 mm pod belką zasilającą Ponta E (gniazda w kolumnie/głowicy): 2100 mm 1) Ponta S (gniazda w kolumnie/głowicy): 2350 mm 1) Dostępne długości 2200, 2800, 3100, 3500 mm inne długości dostępne na życzenie Szerokość 588 mm Wysokość 212 mm Masa Ponta C/H: 25,5 kg/m 2) Kolor Kolory paneli instalacyjnych Długość pokrywy bocznej Ponta E/S: 28 kg/m 2) Biały, NCS-S-0500 N Anodowane aluminium, biały (NCS-S-0500 N), niebieski (Dräger Munsel blue) lub Color Line, inne kolory dostępne na żądanie malowanie proszkowe 121 mm każda Wózki przesuwne Typ C Typ E oraz HE Typ S oraz HS Nośność wózka 150 kg każdy 150 kg każdy 150 kg każdy Szyna standardowa Na przedniej części wózka Na przedniej części wózka Na przedniej części wózka 25 x 10 x 294 mm 25 x 10 x 294 mm 25 x 10 x 294 mm Nośność szyny 10 kg 10 kg 10 kg Możliwość przemieszczania Całkowita długość belki / belek Z centralnego punktu Z centralnego punktu (ustawionego według wymaganiań) (ustawionego według wymaganiań) ± 550 mm (łącznie 1100 mm) ± 550 mm (łącznie 1100 mm) Hamulce Hamulec mechaniczny przesuwu Hamulec pneumatyczny przesuwu Hamulec pneumatyczny przesuwu przesuwu i obrotu stelaża i obrotu ramienia Hamulec cierny w kolumnie Hamulec cierny w kolumnie lub głowicy lub głowicy Opcjonalny hamulec pneumatyczny Opcjonalny hamulec pneumatyczny kolumny lub głowicy kolumny lub głowicy Maksymalne obciążenie 3) Z rurą nośną: 60 kg Z kolumną lub głowicą Z kolumną lub głowicą Ze stelażem: 130 kg Agila / Movita: 120 kg Agila / Movita: 100 kg Obrót Stelaż Ramię obrotowe 330 (dł. ramienia obrotowego 400 mm) 1) W przypadku, gdy przyłącza umieszczone są także w belce, podana wysokość prześwitu jest niezbędna w celu ergonomicznego użytkowania! 2) W przypadku zastosowania różnych wózków należy wybrać wyższą wartość. 3) Maksymalne obciążenie, jakie może udźwignąć głowica lub kolumna.

5 05 PONTA Ponta E z głowicą Movita Ponta S z kolumną Agila Ponta S z kolumną Agila tube Zintegrowane oświetlenie dla personelu i pacjentów Dobre samopoczucie jest silnie uzależnione od warunków oświetleniowych. Indywidualne opcje oświetlenia zapewniają różnorodność iluminacji. Pośrednie, nieoślepiające oświetlenie tworzy przyjemną atmosferę dla pacjentów, personelu i osób odwiedzających. Oświetlenie bezpośrednie umożliwia wygodne czytanie i zapewnia wysokiej jakości światło podczas badania. Nocne oświetlenie umożliwia personelowi pracę, bez przerywania snu pacjenta. D D D D Oświetlenie wnętrza szuflady Zapewnia delikatne, pozbawione odblasków oświetlenie, które włącza się automatycznie po otwarciu szuflady, nie przeszkadzając pacjentom. Oświetlenie podłogowe Zapewnia wrażenie orientacji przestrzennej, ważnej dla pacjentów, jednocześnie umożliwiając bezpieczne przemieszczanie się personelu. Oświetlenie biodynamiczne (CIS) Ułatwia utrzymanie ważnego, dobowego rytmu oświetlenia dla pacjentów oraz personelu, stymulując cykl dzienny i nocny oraz zapewniając bardziej naturalne warunki na oddziale. Oświetlenie RGB Światło i kolor mogą mieć korzystny wpływ na fizjologię człowieka. W zależności od potrzeb, można wybrać pobudzającą lub kojącą temperaturę koloru, tworząc bardziej przyjazne środowisko. Dane dotyczące oświetlenia są dostępne dla projektantów i architektów, jako wsparcie w tworzeniu nowoczesnego miejsca pracy, i mogą być wykorzystane w oprogramowaniu do budowania projektów oświetlenia, np. DIALux.

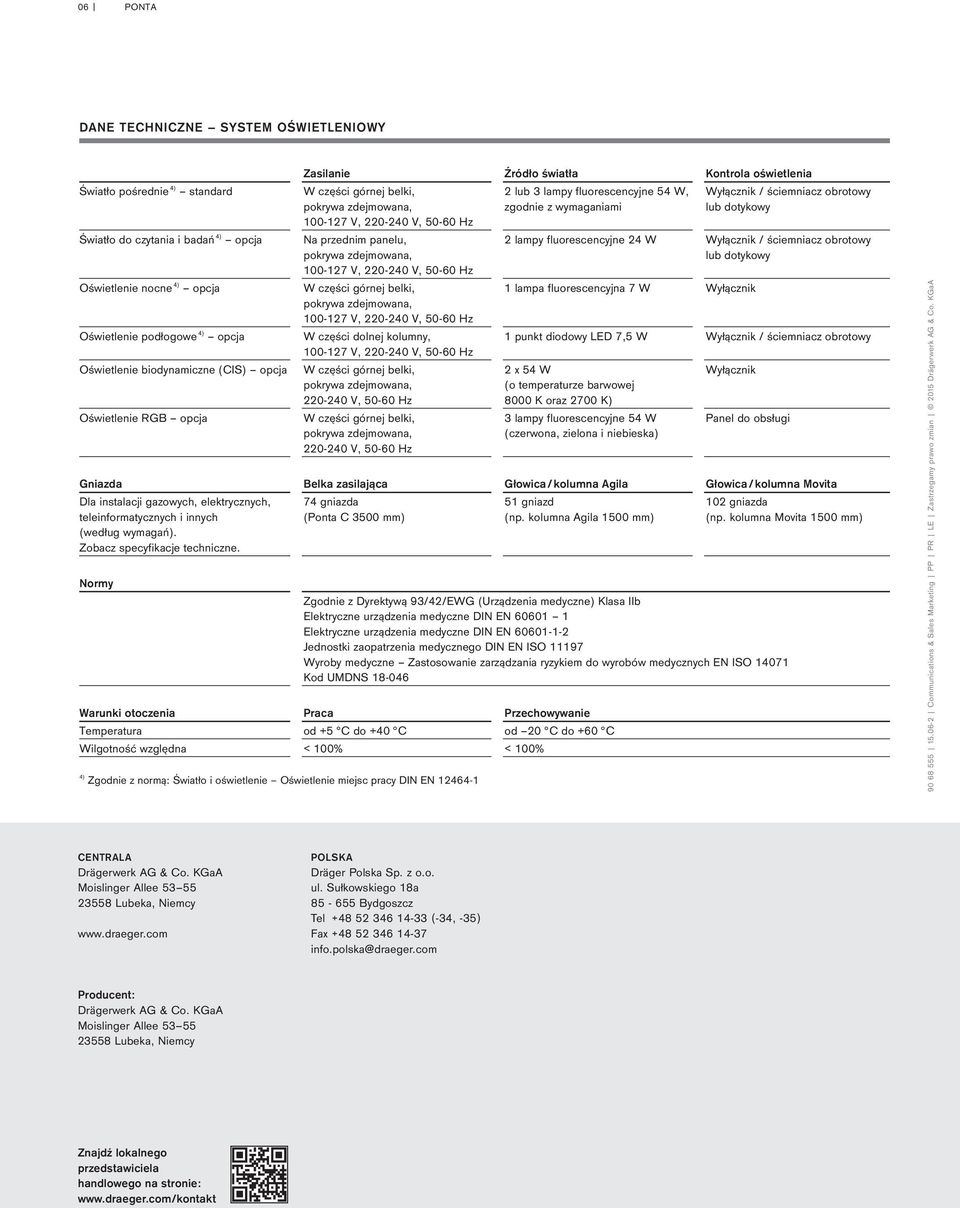

6 06 PONTA DANE TECHNICZNE SYSTEM OŚWIETLENIOWY Zasilanie Źródło światła Kontrola oświetlenia Światło pośrednie 4) standard W części górnej belki, 2 lub 3 lampy fluorescencyjne 54 W, Wyłącznik / ściemniacz obrotowy zgodnie z wymaganiami lub dotykowy Światło do czytania i badań 4) opcja Na przednim panelu, 2 lampy fluorescencyjne 24 W Wyłącznik / ściemniacz obrotowy lub dotykowy Oświetlenie nocne 4) opcja W części górnej belki, 1 lampa fluorescencyjna 7 W Wyłącznik Oświetlenie podłogowe 4) opcja W części dolnej kolumny, 1 punkt diodowy LED 7,5 W Wyłącznik / ściemniacz obrotowy Oświetlenie biodynamiczne (CIS) opcja W części górnej belki, 2 x 54 W Wyłącznik (o temperaturze barwowej V, Hz 8000 K oraz 2700 K) Oświetlenie RGB opcja W części górnej belki, 3 lampy fluorescencyjne 54 W Panel do obsługi (czerwona, zielona i niebieska) V, Hz Gniazda Belka zasilająca Głowica/kolumna Agila Głowica/kolumna Movita Dla instalacji gazowych, elektrycznych, 74 gniazda 51 gniazd 102 gniazda teleinformatycznych i innych (Ponta C 3500 mm) (np. kolumna Agila 1500 mm) (np. kolumna Movita 1500 mm) (według wymagań). Zobacz specyfikacje techniczne. Normy Zgodnie z Dyrektywą 93/42/EWG (Urządzenia medyczne) Klasa IIb Elektryczne urządzenia medyczne DIN EN Elektryczne urządzenia medyczne DIN EN Jednostki zaopatrzenia medycznego DIN EN ISO Wyroby medyczne Zastosowanie zarządzania ryzykiem do wyrobów medycznych EN ISO Kod UMDNS Warunki otoczenia Praca Przechowywanie Temperatura od +5 C do +40 C od 20 C do +60 C Wilgotność względna < 100% < 100% 4) Zgodnie z normą: Światło i oświetlenie Oświetlenie miejsc pracy DIN EN Communications & Sales Marketing PP PR LE Zastrzegamy prawo zmian 2015 Drägerwerk AG & Co. KGaA CENTRALA Drägerwerk AG & Co. KGaA Moislinger Allee Lubeka, Niemcy POLSKA Dräger Polska Sp. z o.o. ul. Sułkowskiego 18a Bydgoszcz Tel (-34, -35) Fax info.polska@draeger.com Producent: Drägerwerk AG & Co. KGaA Moislinger Allee Lubeka, Niemcy Znajdź lokalnego przedstawiciela handlowego na stronie:
