Dräger Pendula Uchwyt do mocowania zestawu monitorów

Transkrypt

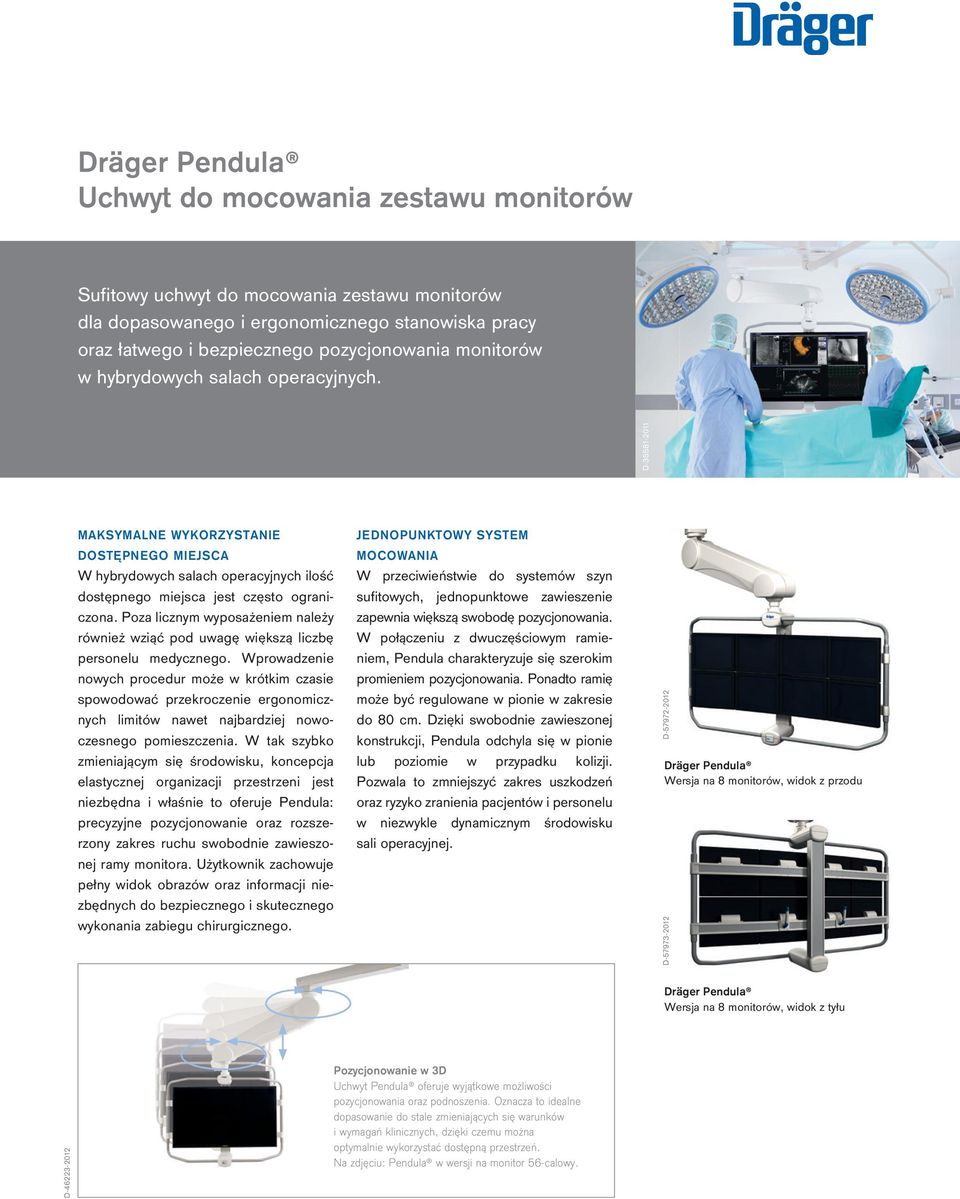

1 Uchwyt do mocowania zestawu monitorów Sufitowy uchwyt do mocowania zestawu monitorów dla dopasowanego i ergonomicznego stanowiska pracy oraz łatwego i bezpiecznego pozycjonowania monitorów w hybrydowych salach operacyjnych. D MAKSYMALNE WYKORZYSTANIE DOSTĘPNEGO MIEJSCA W hybrydowych salach operacyjnych ilość dostępnego miejsca jest często ograniczona. Poza licznym wyposażeniem należy również wziąć pod uwagę większą liczbę personelu medycznego. Wprowadzenie nowych procedur może w krótkim czasie spowodować przekroczenie ergonomicznych limitów nawet najbardziej nowoczesnego pomieszczenia. W tak szybko zmieniającym się środowisku, koncepcja elastycznej organizacji przestrzeni jest niezbędna i właśnie to oferuje Pendula: precyzyjne pozycjonowanie oraz rozszerzony zakres ruchu swobodnie zawieszonej ramy monitora. Użytkownik zachowuje pełny widok obrazów oraz informacji niezbędnych do bezpiecznego i skutecznego wykonania zabiegu chirurgicznego. JEDNOPUNKTOWY SYSTEM MOCOWANIA W przeciwieństwie do systemów szyn sufitowych, jednopunktowe zawieszenie zapewnia większą swobodę pozycjonowania. W połączeniu z dwuczęściowym ramieniem, Pendula charakteryzuje się szerokim promieniem pozycjonowania. Ponadto ramię może być regulowane w pionie w zakresie do 80 cm. Dzięki swobodnie zawieszonej konstrukcji, Pendula odchyla się w pionie lub poziomie w przypadku kolizji. Pozwala to zmniejszyć zakres uszkodzeń oraz ryzyko zranienia pacjentów i personelu w niezwykle dynamicznym środowisku sali operacyjnej. D Wersja na 8 monitorów, widok z przodu D Wersja na 8 monitorów, widok z tyłu D Pozycjonowanie w 3D Uchwyt Pendula oferuje wyjątkowe możliwości pozycjonowania oraz podnoszenia. Oznacza to idealne dopasowanie do stale zmieniających się warunków i wymagań klinicznych, dzięki czemu można optymalnie wykorzystać dostępną przestrzeń. Na zdjęciu: Pendula w wersji na monitor 56-calowy.

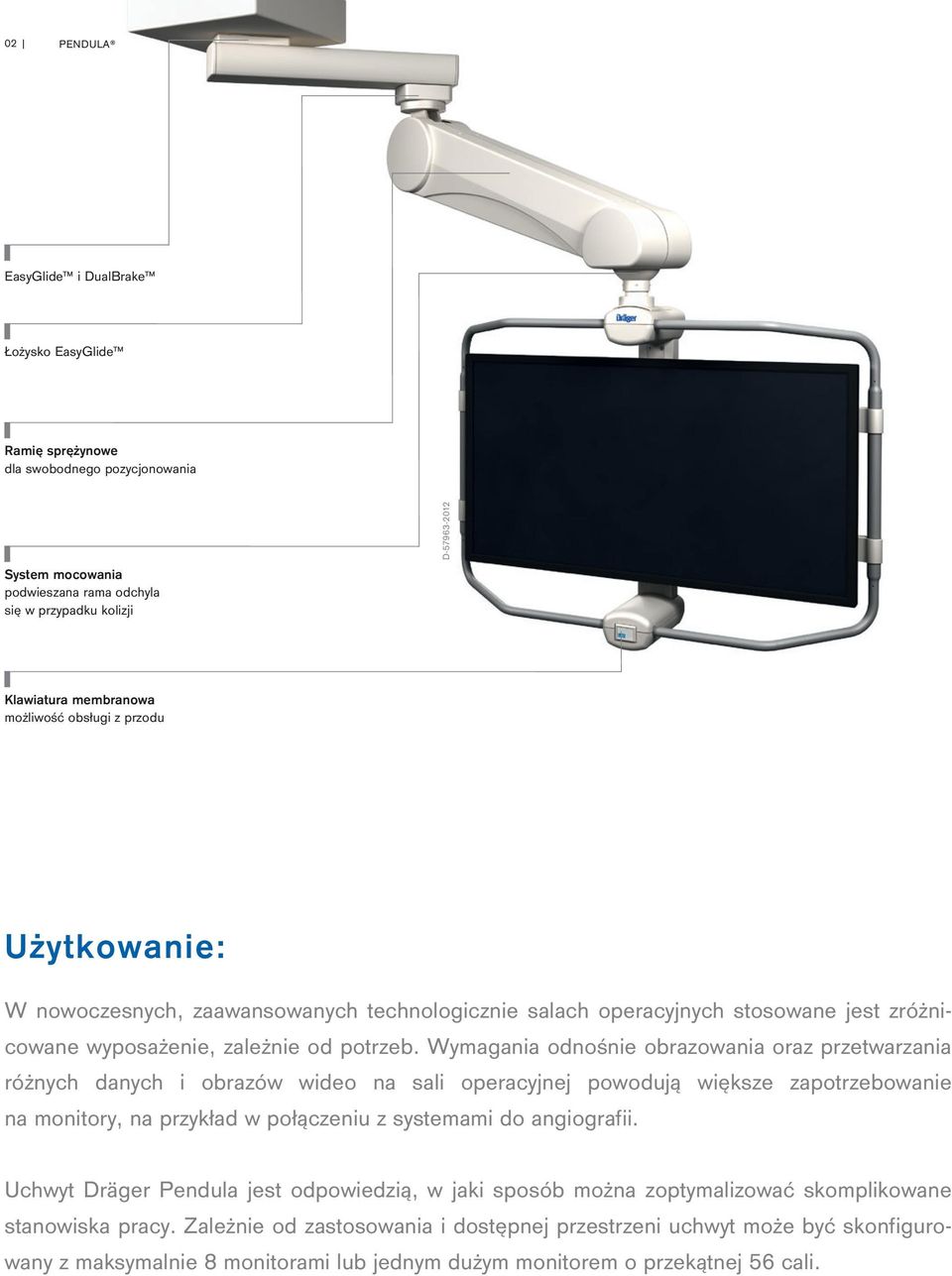

2 02 PENDULA EasyGlide i DualBrake Łożysko EasyGlide Ramię sprężynowe dla swobodnego pozycjonowania System mocowania podwieszana rama odchyla się w przypadku kolizji D Klawiatura membranowa możliwość obsługi z przodu Użytkowanie: W nowoczesnych, zaawansowanych technologicznie salach operacyjnych stosowane jest zróżnicowane wyposażenie, zależnie od potrzeb. Wymagania odnośnie obrazowania oraz przetwarzania różnych danych i obrazów wideo na sali operacyjnej powodują większe zapotrzebowanie na monitory, na przykład w połączeniu z systemami do angiografii. Uchwyt Dräger Pendula jest odpowiedzią, w jaki sposób można zoptymalizować skomplikowane stanowiska pracy. Zależnie od zastosowania i dostępnej przestrzeni uchwyt może być skonfigurowany z maksymalnie 8 monitorami lub jednym dużym monitorem o przekątnej 56 cali.

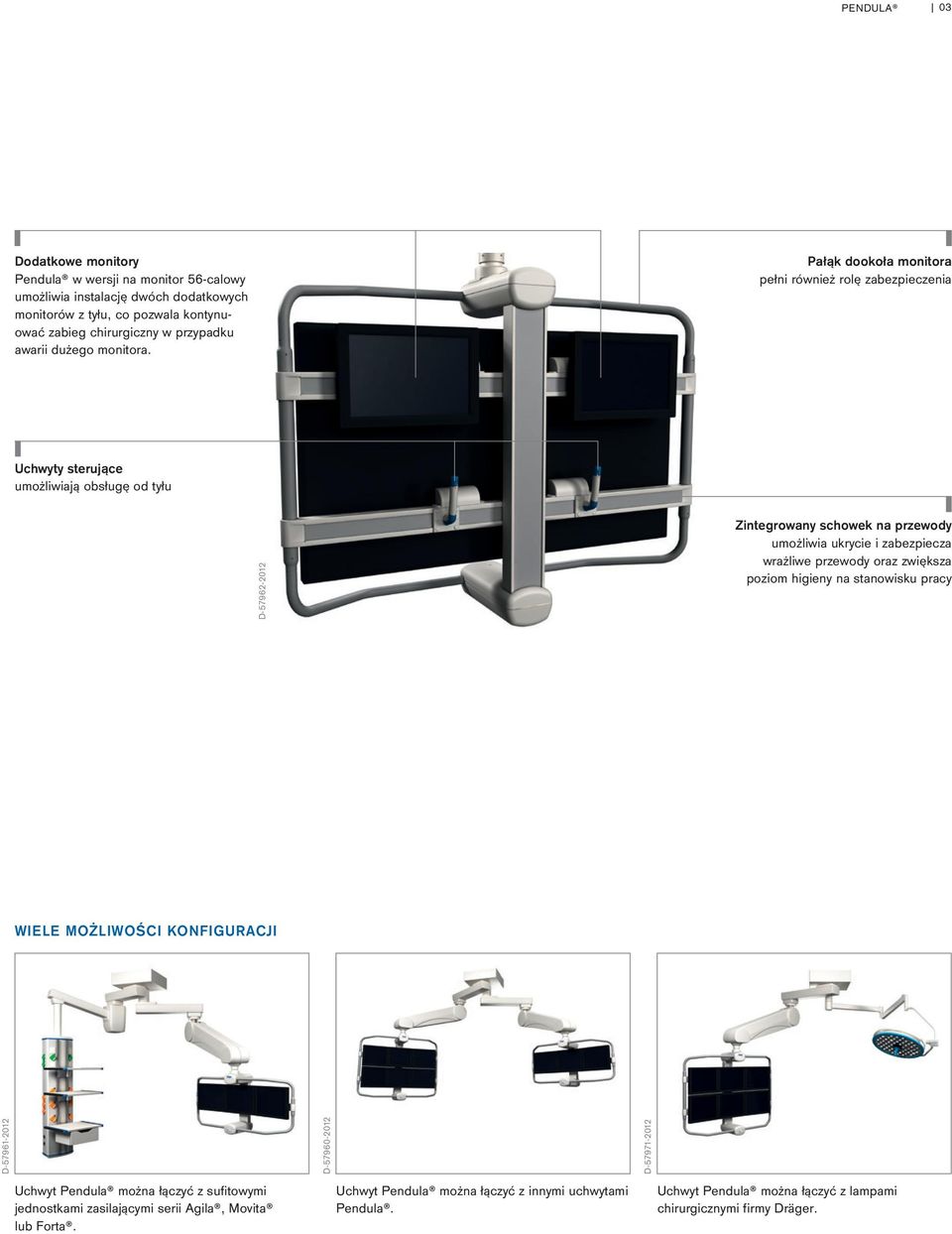

3 PENDULA 03 Dodatkowe monitory Pendula w wersji na monitor 56-calowy umożliwia instalację dwóch dodatkowych monitorów z tyłu, co pozwala kontynuować zabieg chirurgiczny w przypadku awarii dużego monitora. Pałąk dookoła monitora pełni również rolę zabezpieczenia Uchwyty sterujące umożliwiają obsługę od tyłu D Zintegrowany schowek na przewody umożliwia ukrycie i zabezpiecza wrażliwe przewody oraz zwiększa poziom higieny na stanowisku pracy WIELE MOŻLIWOŚCI KONFIGURACJI D Uchwyt Pendula można łączyć z sufitowymi jednostkami zasilającymi serii Agila, Movita lub Forta. D Uchwyt Pendula można łączyć z innymi uchwytami Pendula. D Uchwyt Pendula można łączyć z lampami chirurgicznymi firmy Dräger.

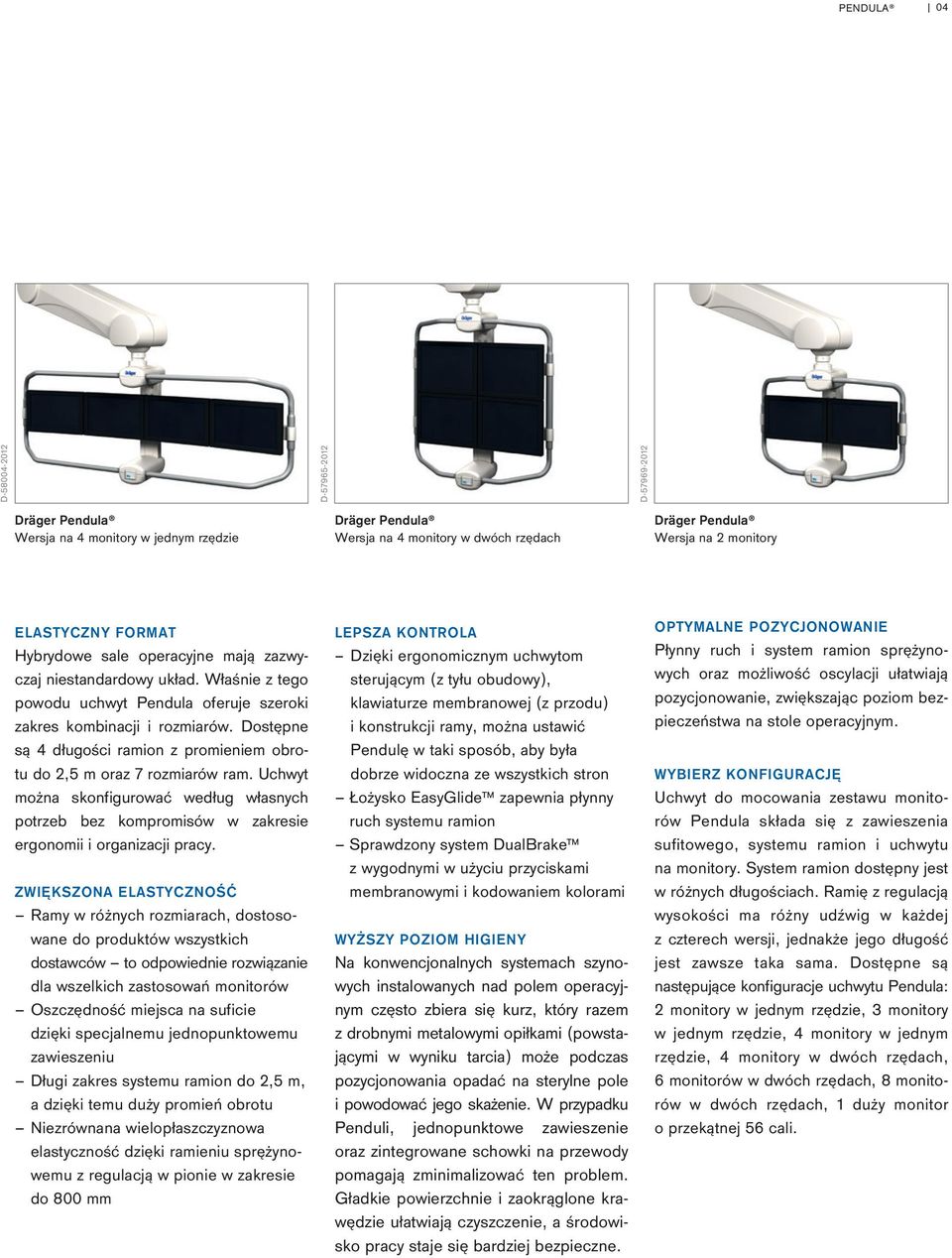

4 PENDULA 04 D D D Wersja na 4 monitory w jednym rzędzie Wersja na 4 monitory w dwóch rzędach Wersja na 2 monitory ELASTYCZNY FORMAT Hybrydowe sale operacyjne mają zazwyczaj niestandardowy układ. Właśnie z tego powodu uchwyt Pendula oferuje szeroki zakres kombinacji i rozmiarów. Dostępne są 4 długości ramion z promieniem obrotu do 2,5 m oraz 7 rozmiarów ram. Uchwyt można skonfigurować według własnych potrzeb bez kompromisów w zakresie ergonomii i organizacji pracy. ZWIĘKSZONA ELASTYCZNOŚĆ Ramy w różnych rozmiarach, dostosowane do produktów wszystkich dostawców to odpowiednie rozwiązanie dla wszelkich zastosowań monitorów Oszczędność miejsca na suficie dzięki specjalnemu jednopunktowemu zawieszeniu Długi zakres systemu ramion do 2,5 m, a dzięki temu duży promień obrotu Niezrównana wielopłaszczyznowa elastyczność dzięki ramieniu sprężynowemu z regulacją w pionie w zakresie do 800 mm LEPSZA KONTROLA Dzięki ergonomicznym uchwytom sterującym (z tyłu obudowy), klawiaturze membranowej (z przodu) i konstrukcji ramy, można ustawić Pendulę w taki sposób, aby była dobrze widoczna ze wszystkich stron Łożysko EasyGlide zapewnia płynny ruch systemu ramion Sprawdzony system DualBrake z wygodnymi w użyciu przyciskami membranowymi i kodowaniem kolorami WYŻSZY POZIOM HIGIENY Na konwencjonalnych systemach szynowych instalowanych nad polem operacyjnym często zbiera się kurz, który razem z drobnymi metalowymi opiłkami (powstającymi w wyniku tarcia) może podczas pozycjonowania opadać na sterylne pole i powodować jego skażenie. W przypadku Penduli, jednopunktowe zawieszenie oraz zintegrowane schowki na przewody pomagają zminimalizować ten problem. Gładkie powierzchnie i zaokrąglone krawędzie ułatwiają czyszczenie, a środowisko pracy staje się bardziej bezpieczne. OPTYMALNE POZYCJONOWANIE Płynny ruch i system ramion sprężynowych oraz możliwość oscylacji ułatwiają pozycjonowanie, zwiększając poziom bezpieczeństwa na stole operacyjnym. WYBIERZ KONFIGURACJĘ Uchwyt do mocowania zestawu monitorów Pendula składa się z zawieszenia sufitowego, systemu ramion i uchwytu na monitory. System ramion dostępny jest w różnych długościach. Ramię z regulacją wysokości ma różny udźwig w każdej z czterech wersji, jednakże jego długość jest zawsze taka sama. Dostępne są następujące konfiguracje uchwytu Pendula: 2 monitory w jednym rzędzie, 3 monitory w jednym rzędzie, 4 monitory w jednym rzędzie, 4 monitory w dwóch rzędach, 6 monitorów w dwóch rzędach, 8 monitorów w dwóch rzędach, 1 duży monitor o przekątnej 56 cali.

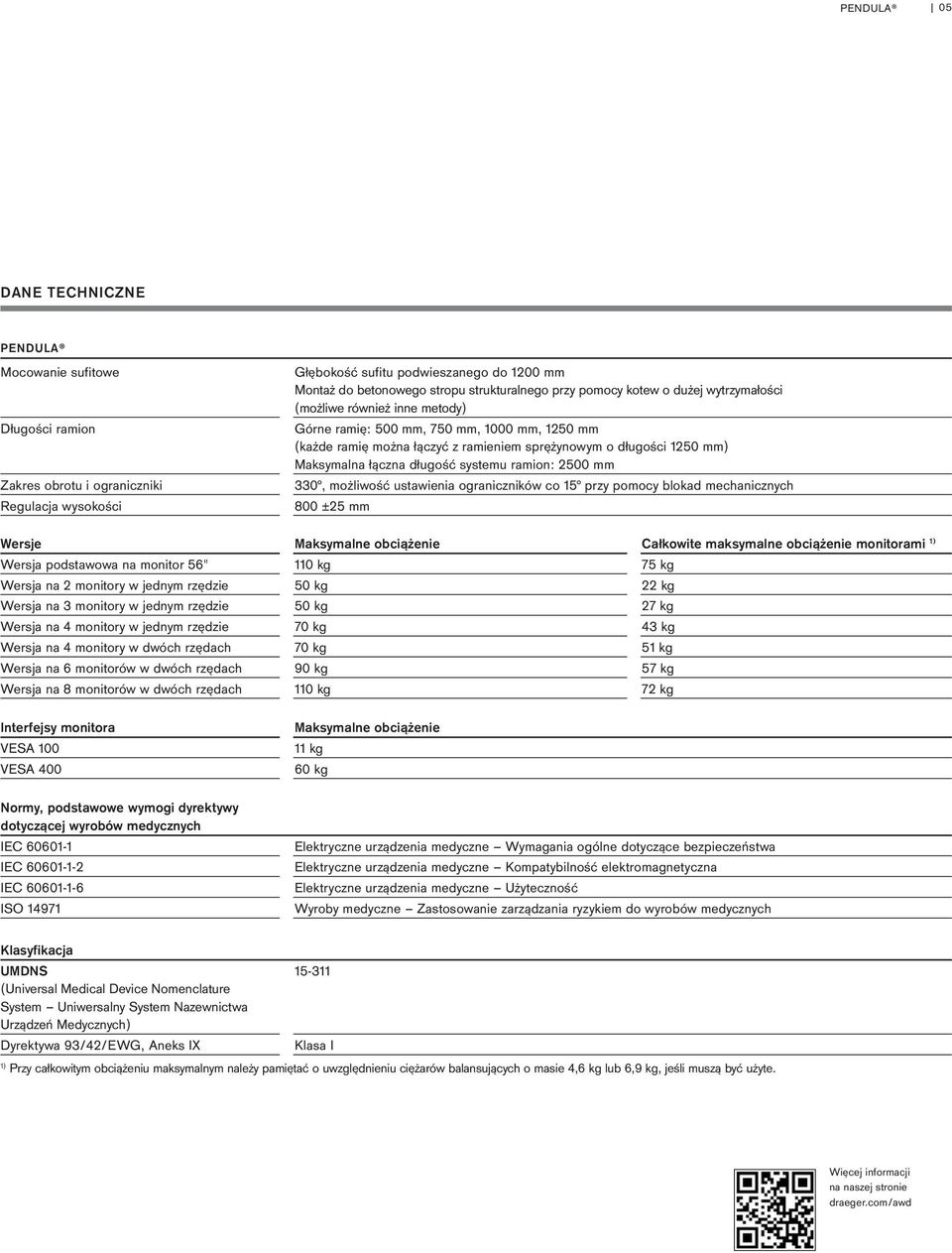

5 PENDULA 05 DANE TECHNICZNE PENDULA Mocowanie sufitowe Długości ramion Zakres obrotu i ograniczniki Regulacja wysokości Głębokość sufitu podwieszanego do 1200 mm Montaż do betonowego stropu strukturalnego przy pomocy kotew o dużej wytrzymałości (możliwe również inne metody) Górne ramię: 500 mm, 750 mm, 1000 mm, 1250 mm (każde ramię można łączyć z ramieniem sprężynowym o długości 1250 mm) Maksymalna łączna długość systemu ramion: 2500 mm 330, możliwość ustawienia ograniczników co 15 przy pomocy blokad mechanicznych 800 ±25 mm Wersje Maksymalne obciążenie Całkowite maksymalne obciążenie monitorami 1) Wersja podstawowa na monitor 56" 110 kg 75 kg Wersja na 2 monitory w jednym rzędzie 50 kg 22 kg Wersja na 3 monitory w jednym rzędzie 50 kg 27 kg Wersja na 4 monitory w jednym rzędzie 70 kg 43 kg Wersja na 4 monitory w dwóch rzędach 70 kg 51 kg Wersja na 6 monitorów w dwóch rzędach 90 kg 57 kg Wersja na 8 monitorów w dwóch rzędach 110 kg 72 kg Interfejsy monitora VESA 100 VESA 400 Maksymalne obciążenie 11 kg 60 kg Normy, podstawowe wymogi dyrektywy dotyczącej wyrobów medycznych IEC IEC IEC ISO Elektryczne urządzenia medyczne Wymagania ogólne dotyczące bezpieczeństwa Elektryczne urządzenia medyczne Kompatybilność elektromagnetyczna Elektryczne urządzenia medyczne Użyteczność Wyroby medyczne Zastosowanie zarządzania ryzykiem do wyrobów medycznych Klasyfikacja UMDNS (Universal Medical Device Nomenclature System Uniwersalny System Nazewnictwa Urządzeń Medycznych) Dyrektywa 93/42/EWG, Aneks IX Klasa I 1) Przy całkowitym obciążeniu maksymalnym należy pamiętać o uwzględnieniu ciężarów balansujących o masie 4,6 kg lub 6,9 kg, jeśli muszą być użyte. Więcej informacji na naszej stronie draeger.com/awd

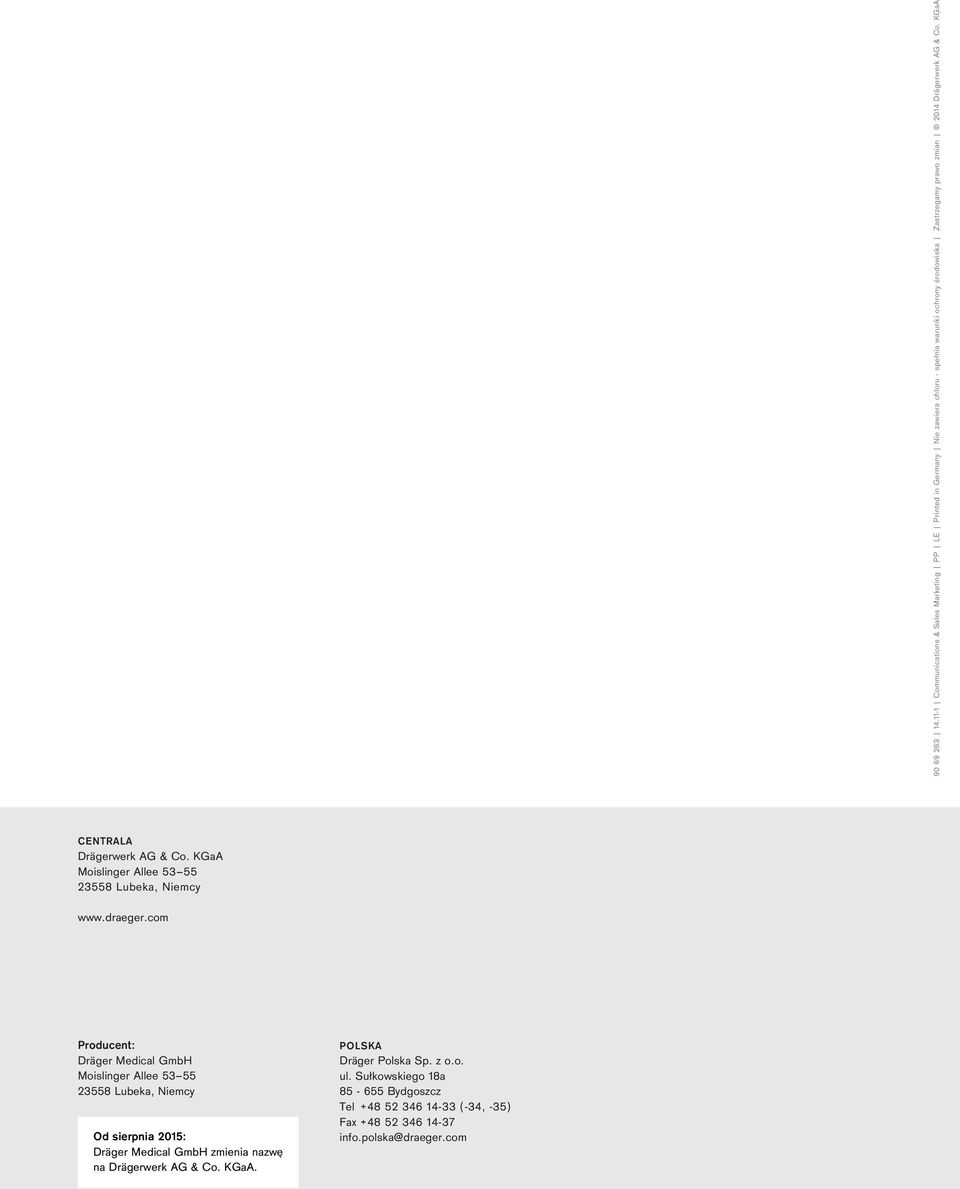

6 Communications & Sales Marketing PP LE Printed in Germany Nie zawiera chloru - spełnia warunki ochrony środowiska Zastrzegamy prawo zmian 2014 Drägerwerk AG & Co. KGaA CENTRALA Drägerwerk AG & Co. KGaA Moislinger Allee Lubeka, Niemcy Producent: Dräger Medical GmbH Moislinger Allee Lubeka, Niemcy Od sierpnia 2015: Dräger Medical GmbH zmienia nazwę na Drägerwerk AG & Co. KGaA. POLSKA Dräger Polska Sp. z o.o. ul. Sułkowskiego 18a Bydgoszcz Tel (-34, -35) Fax info.polska@draeger.com
