Pakiet nr 2. Część A: ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH

Transkrypt

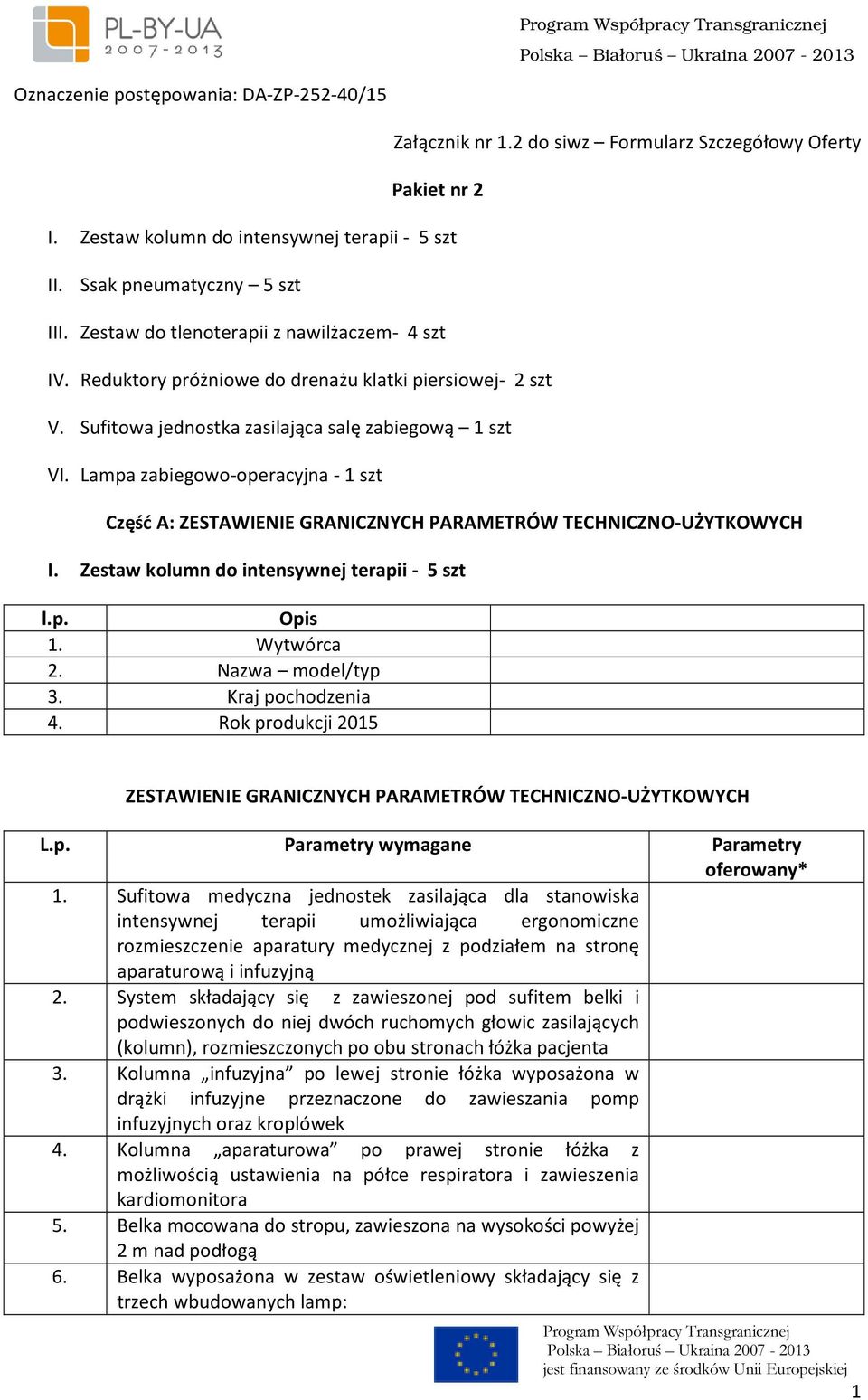

1 Oznaczenie postępowania: DA-ZP /15 Załącznik nr 1.2 do siwz Formularz Szczegółowy Oferty Pakiet nr 2 I. Zestaw kolumn do intensywnej terapii - 5 szt II. Ssak pneumatyczny 5 szt III. Zestaw do tlenoterapii z nawilżaczem- 4 szt IV. Reduktory próżniowe do drenażu klatki piersiowej- 2 szt V. Sufitowa jednostka zasilająca salę zabiegową 1 szt VI. Lampa zabiegowo-operacyjna - 1 szt Część A: I. Zestaw kolumn do intensywnej terapii - 5 szt 1. Sufitowa medyczna jednostek zasilająca dla stanowiska intensywnej terapii umożliwiająca ergonomiczne rozmieszczenie aparatury medycznej z podziałem na stronę aparaturową i infuzyjną 2. System składający się z zawieszonej pod sufitem belki i podwieszonych do niej dwóch ruchomych głowic zasilających (kolumn), rozmieszczonych po obu stronach łóżka pacjenta 3. Kolumna infuzyjna po lewej stronie łóżka wyposażona w drążki infuzyjne przeznaczone do zawieszania pomp infuzyjnych oraz kroplówek 4. Kolumna aparaturowa po prawej stronie łóżka z możliwością ustawienia na półce respiratora i zawieszenia kardiomonitora 5. Belka mocowana do stropu, zawieszona na wysokości powyżej 2 m nad podłogą 6. Belka wyposażona w zestaw oświetleniowy składający się z trzech wbudowanych lamp: 1

2 - oświetlenie ogólne stanowiska - oświetlenie pacjenta do badan, - oświetlenie nocne. 7. Oświetlenie ogólne stanowiska intensywnej terapii umieszczone na górze belki, zapewniające nie oślepiające pacjenta światło pośrednie (odbite od sufitu) 8. Oświetlenie pacjenta do badań umieszczone na dole belki (skierowane bezpośrednio na pacjenta) 9. Oświetlenie nocne (światło rozpraszające ciemności bez zakłócania snu pacjentów) umieszczone na górze belki 10. Oświetlenie ogólne stanowiska i oświetlenie pacjenta do badań wyposażone w płynną regulację natężenia światła (tzw. ściemniacz). 11. Wyłączniki dla wszystkich 3 lamp umieszczone na kolumnie po stronie aparaturowej 12. Głowice zasilające pionowe, o wysokości powyżej 120 cm każda, zawieszone na wysokości około 35 cm nad podłogą 13. Ścianki głowic zasilających łatwe do utrzymania w czystości : jednoczęściowe, bez widocznych śrub lub nitów mocujących, wykonane z materiałów odpornych na działanie środków dezynfekujących 14. Możliwość przesuwania głowic zasilających wzdłuż belki w zakresie powyżej 100 cm 15. Możliwość obrotu głowic zasilających wokół własnej osi 16. Ruch głowic zasilających wzdłuż belki blokowany pneumatycznie. Zwalnianie blokady przyciskami na ściance kolumny. 17. Głowica zasilająca po stronie infuzyjnej zawieszona na wysięgniku obrotowym umożliwiającym wysunięcie kolumny do przodu lub jej wycofanie 18. Z przodu głowic zasilających zainstalowane szyny do mocowania półek i innego wyposażenia. 19. Możliwość bezstopniowej regulacji wysokości zawieszenia wszystkich półek przez użytkownika 20. Na bocznych ściankach i z tyłu głowicy zasilającej po stronie aparaturowej zainstalowane: a) Punkty poboru gazów medycznych : - tlen 2 szt - sprężone powietrze 2 szt - próżnia 2 szt b) Gniazdka elektryczne 230 V 8 szt c) Bolce ekwipotencjalne 8 szt d) gniazdko sieci komputerowej RJ-45 2 szt e) Poziome szyny montażowe do zawieszania drobnego wyposażenia: po jednej szynie z tyłu i na prawej ściance głowicy zasilającej. 21. Na bocznych ściankach i z tyłu głowicy zasilającej po stronie infuzyjnej zainstalowane: 2

3 a) Punkty poboru gazów medycznych: - Tlen 2 szt - sprężone powietrze 2 szt - próżnia 2 szt b) Gniazdka elektryczne 230 V 8 szt c) Bolce ekwipotencjalne 8 szt d) Gniazdka sieci komputerowej RJ 45 4 szt e) Poziome szyny montażowe do zawieszania drobnego wyposażenia: po jednej szynie z tyłu i na lewej ściance głowicy zasilającej. 22. Punkty poboru gazów medycznych zgodne z norma DIN (tzw. typ DIN) 23. Wszystkie punkty poboru gazów medycznych oznaczone znakiem CE, trwale opisane i oznaczone kolorami kodującymi typ gazu zgodnie z norma PN-ISO Udźwig każdej z kolumn (dopuszczalna waga wyposażenie i urządzeń, które mogą być zawieszone na kolumnie): 100 kg (lub więcej) 25. Wyposażenie zamocowane z przodu kolumny po stronie aparaturowej: półki 2 szt, wysuwany pulpit na klawiaturę lub dokumenty (pod górna półką) 1 szt, szuflada (pod dolna półką) 1 szt, zamykane schowki na nadmiar kabli 4 szt 26. Wyposażenie zamocowane z przodu kolumny po stronie infuzyjnej: półka 1 szt;, szuflady (zamocowane pod półką) 2 szt; zamykane schowki na nadmiar kabli 2 szt; drążek infuzyjny 2 szt. 27. Narożniki półek zabezpieczone zintegrowanymi z półką nakładkami z tworzywa sztucznego 28. Wszystkie półki wyposażone w boczne szyny montażowe umożliwiające zawieszenie drobnego wyposażenia 29. Szerokość powierzchni roboczej półek (bez szyn i nakładek): - po stronie aparaturowej 60 cm( ± 10 %) - po stronie infuzyjnej 40 cm (± 10 %), głębokość wszystkich półek powyżej 45 cm. 30. Powierzchnia robocza półek łatwa do utrzymywania w czystości: gładka, bez widocznych śrub lub nitów mocujących, wykonana z materiałów odpornych na działanie środków dezynfekujących 31. Wewnętrzna wysokość każdej z szuflad powyżej 10 cm 32. Fronty i boczne ścianki szuflad łatwe do utrzymania czystości: gładkie, bez widocznych śrub lub nitów mocujących, bez wystających uchwytów, wykonane z materiałów odpornych na działanie środków dezynfekujących. 33. Możliwość łatwego (bez użycia narzędzi) demontażu szuflad do mycia i dezynfekcji 34. Pulpit w całości wsuwany pod półkę. Prześwit pomiędzy półką a pulpitem po wsunięciu: powyżej 5 cm. 35. Drążki infuzyjne o długości 100 cm (± 10 %) i średnicy 25 mm 3

4 (± 10 %) 36. Drążki infuzyjne wyposażone w wysuwany wieszak do kroplówek. Regulacja wysokości wieszaka w zakresie min. 50 cm 37. Wieszak do kroplówek wyposażone w 4 zaczepy rozstawione co 90 stopni 38. Drążki infuzyjne mocowane z przodu kolumny w sposób umożliwiający regulację odległości pomiędzy drążkami do 50 cm i zapewniający udźwig drążka min. 15 kg 39. Pneumatyczna blokada obrotu ramion wysięgnika zwalniana przyciskami z przodu półki oraz dodatkowo przyciskami na panelu sterowania na ściance głowicy zasilającej. II. Ssak pneumatyczny 5 szt 1. Regulator próżni z płynną regulacją ssania z przyłączem typu DiN, na przewodzie długości 1 m 2. Maksymalna siła ssania 0,9 bara 3. 2 zbiorniki o objętości min. 1,0 l 4. Zabezpieczenie przeciw przelewowe 5. Możliwość stosowania zbiorników jednorazowych 6. Osiągany przepływ 100 L/min 7. Mocowane do szyny 4

5 III. Zestaw do tlenoterapii z nawilżaczem- 4 szt 1. Przepływomierz z mocowaniem do szyny, zakończony złączem typu DIN, z przewodem dł. 1m 2. Możliwość ustawienia przepływu w zakresie min L/min. 3. Wyposażony w nawilżacz wielorazowy z możliwością sterylizacji 4. Wyposażony w gwint przystosowany do mocowania pojemników jednorazowych i wielorazowych IV. Reduktory próżniowe do drenażu klatki piersiowej- 2 szt 1. Płynna regulacja 0 20 KPa 2. Wydajność maksymalna co najmniej 50 L/min 3. Przyłącze typu DiN z przewodem długości 1m 4. Zabezpieczenie p/przelewowe 5. Regulator mocowany do szyny 5

6 V. Sufitowa jednostka zasilająca salę zabiegową 1 szt 1. Sufitowa kolumna zasilająca przeznaczona do instalacji na Sali zabiegowej 2. Sufitowa kolumna zasilająca składająca się z poziomej głowicy zasilającej zawieszonej na obrotowym wysięgniku z regulacją wysokości 3. Możliwość podniesienia głowicy zasilającej na wysokość min. 200 cm nad podłogą (zapewniającą swobodne przejścia pod kolumną) lub obniżenia jej wysokości na wysokość 150 cm nad podłogą (zapewniającą łatwy dostęp do gniazd) 4. Możliwość szybkiego obniżenia lub podniesienia głowicy zasilającej: pełna zmiana wysokości z pozycji najniższej do najwyższej w czasie poniżej 5 sekund 5. Ścianki głowicy zasilającej łatwe do utrzymania w czystości: bez śrub, nitów, itp. na widocznych powierzchniach ścianek, wykonane z materiałów odpornych na działanie środków dezynfekcyjnych 6. Na ściankach głowicy zasilającej zainstalowane: gniazdka elektryczne 230 V - 4 szt. bolce ekwipotencjalne - 4 szt. miejsca przygotowane pod instalację w przyszłości dodatkowych gniazd niskoprądowych - 2 szt. 7. Gniazdka elektryczne z bolcem, bryzgoszczelne (z klapką), stopień ochrony min, IP Na ściankach głowicy zasilającej zainstalowane poziome szyny montażowe do zawieszania drobnego wyposażenia: po jednej szynie z lewej i z prawej strony 9. Do jednej z szyn montażowych zainstalowany wieszak do kroplówek z min. sześcioma haczykami 10. Wieszak do kroplówek wyposażony w funkcję łatwej regulacji wysokości umożliwiający bezstopniowe opuszczanie i podnoszenie wieszaka za pomocą jednej ręki 11. Zasięg kolumny mierzony od osi obrotu wysięgnika (punkt 6

7 mocowania do stropu) do osi obrotu głowicy zasilającej : min. 1 metr 12. Regulacja wysokości kolumny: ramię wysięgnika uchylne, realizujące ruch pionowy głowicy zasilającej w zakresie min. 50 cm. Zakres regulacji potwierdzony 13. Możliwość zainstalowania gniazdek gazowych w przyszłości 14. Gniazda sieci komputerowej - 3 szt. VI. Lampa zabiegowo-operacyjna - 1 szt 1. Jedno kopułowa, statywowa lampa operacyjna 2. Wersja mobilna składająca się ze stelaża oraz demontowanego ramienia z kopułą 3. podstawa jezdna wyposażona w 4 koła z hamulcami 4. Kształt kopuł odpowiedni dla przepływu laminarnego zapewniający nawiew na głowę oraz ramiona chirurga 5. Źródło światła diody LED 6. Diody LED emitujące bezpośrednio światło białe tzn. wykorzystujące białe diody 7. Diody emitujące bezcieniowe światło 7. Żywotność diody nie mniejsza niż godzin 8. Sterowanie parametrami lampy przy pomocy panelu dotykowego LCD znajdującego się przy kopule 9. Średnica pola roboczego w zakresie minimum 200 mm 10. Regulacja natężenia światła o przynajmniej 10 stopniach oraz możliwość aktywowania pełnego natężenia światła jednym przyciskiem oraz światła endoskopowego także jednym przyciskiem 11. Maksymalna wartość natężenia oświetlenia w centralnym punkcie w odległości 1 m nie gorsza niż luksów 7

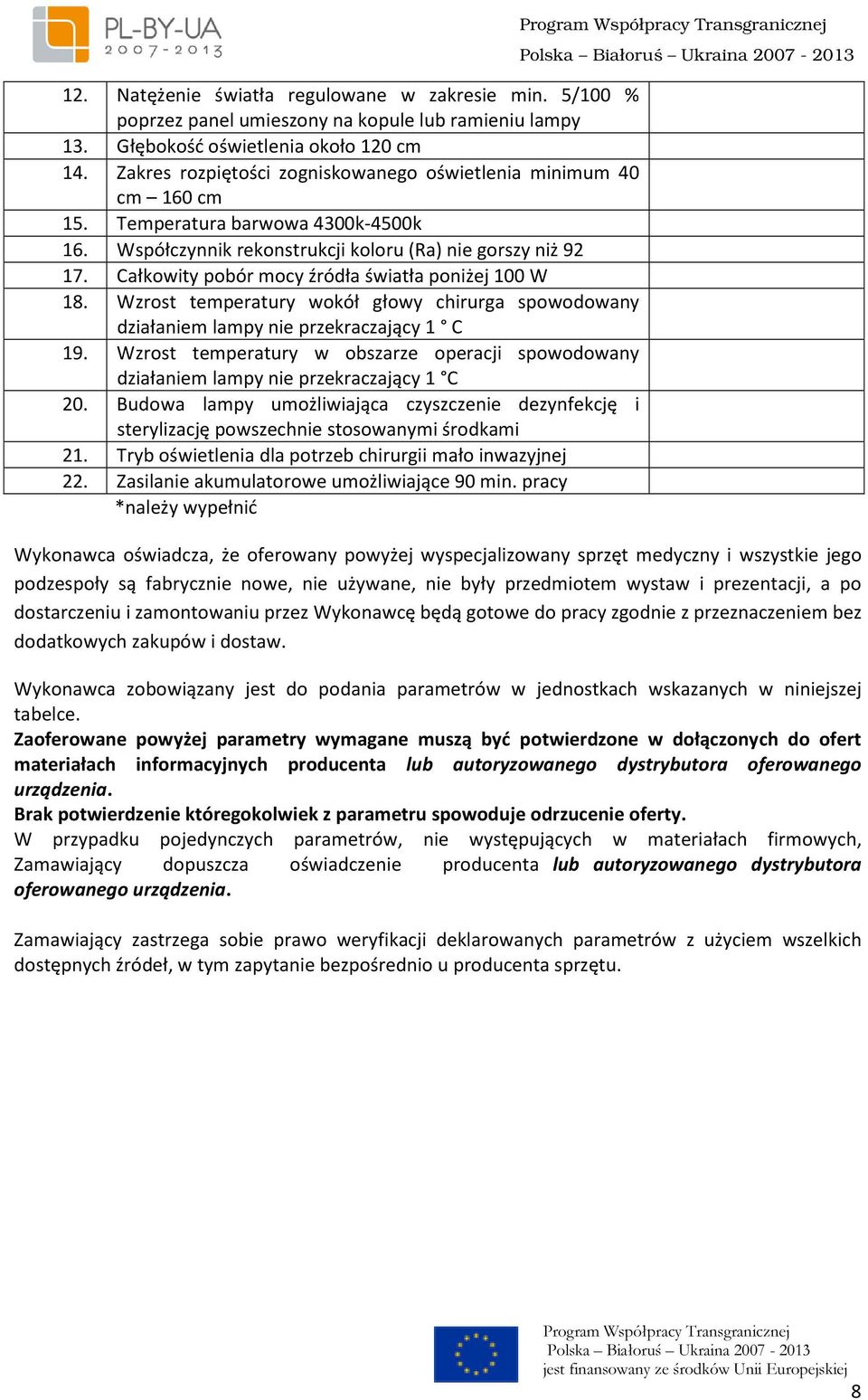

8 12. Natężenie światła regulowane w zakresie min. 5/100 % poprzez panel umieszony na kopule lub ramieniu lampy 13. Głębokość oświetlenia około 120 cm 14. Zakres rozpiętości zogniskowanego oświetlenia minimum 40 cm 160 cm 15. Temperatura barwowa 4300k-4500k 16. Współczynnik rekonstrukcji koloru (Ra) nie gorszy niż Całkowity pobór mocy źródła światła poniżej 100 W 18. Wzrost temperatury wokół głowy chirurga spowodowany działaniem lampy nie przekraczający 1 C 19. Wzrost temperatury w obszarze operacji spowodowany działaniem lampy nie przekraczający 1 C 20. Budowa lampy umożliwiająca czyszczenie dezynfekcję i sterylizację powszechnie stosowanymi środkami 21. Tryb oświetlenia dla potrzeb chirurgii mało inwazyjnej 22. Zasilanie akumulatorowe umożliwiające 90 min. pracy Wykonawca oświadcza, że oferowany powyżej wyspecjalizowany sprzęt medyczny i wszystkie jego podzespoły są fabrycznie nowe, nie używane, nie były przedmiotem wystaw i prezentacji, a po dostarczeniu i zamontowaniu przez Wykonawcę będą gotowe do pracy zgodnie z przeznaczeniem bez dodatkowych zakupów i dostaw. Wykonawca zobowiązany jest do podania parametrów w jednostkach wskazanych w niniejszej tabelce. Zaoferowane powyżej parametry wymagane muszą być potwierdzone w dołączonych do ofert materiałach informacyjnych producenta lub autoryzowanego dystrybutora oferowanego urządzenia. Brak potwierdzenie któregokolwiek z parametru spowoduje odrzucenie oferty. W przypadku pojedynczych parametrów, nie występujących w materiałach firmowych, Zamawiający dopuszcza oświadczenie producenta lub autoryzowanego dystrybutora oferowanego urządzenia. Zamawiający zastrzega sobie prawo weryfikacji deklarowanych parametrów z użyciem wszelkich dostępnych źródeł, w tym zapytanie bezpośrednio u producenta sprzętu. 8

9 Część B: FORMULARZ CENOWY Lp. Nazwa sprzętu Ilość I. Zestaw kolumn do 5 szt intensywnej terapii II. Ssak pneumatyczny 5 szt Cena Wartość jednostkowa netto brutto netto brutto VAT III. Zestaw do tlenoterapii z nawilżaczem IV. Reduktory próżniowe do drenażu klatki piersiowej V. Sufitowa jednostka zasilająca salę zabiegową VI. Lampa zabiegowo-operacyjna RAZEM 4 szt 2 szt 1 szt 1 szt dnia /podpis i pieczątka upoważnionego przedstawiciela / 9
