3 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv SPIS ZAWARTOŚCI PROJEKTU TOM I PROJEKT BUDOWLANY nr pozycji w tomie: NAZWA POZYCJI: nr w tekście nr rysunku 1 Podstawa i zakres opracowania 2 Opis techniczny Uprawnienia projektowe autora Uprawnienia projektowe sprawdzającego 3 Warunki usunięcia kolizji 4 Uzgodnienia branżowe i z zainteresowanymi osobami (instytucjami) oraz ZUDP 5 Wykaz właścicieli gruntów 5.1 Mapa ewidencyjna z naniesioną trasą linii elektroenergetycznej 6 Zestawienia montażowe i materiałów 7 Rysunki techniczne 1 Plan trasy linii kablowych SN 15 kv 2 Schemat jednokreskowy układu zasilania SN 15 kv 3 Wymogi układania kabli 8 Oświadczenia TOM II INFORMACJE PLANU BIOZ i PRZEDMIAR ROBÓT nr pozycji w tomie: nr w tekście nr rysunku 1 Informacje Planu BIOZ 2 Przedmiar robót NAZWA POZYCJI: 2 / 28

4 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv TOM I PROJEKT BUDOWLANY 3 / 28

5 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 1. PODSTAWA, ZAKRES OPRACOWANIA 1.1. PODSTAWA OPRACOWANIA - warunki usunięcia kolizji wydane przez ENERGA-OPERATOR S.A. Oddział w Gdańsku: 00-TRR/MR uzgodnienia branżowe i z zainteresowanymi instytucjami (osobami) - mapa w skali 1:500 z naniesionym uzbrojeniem terenu (istniejącym i projektowanym) - wizje lokalne w terenie z inwentaryzacją urządzeń - Przepisy Budowy Urządzeń Elektrycznych - Polska Norma PN-IEC (2000): Instalacje elektryczne w obiektach budowlanych. Zbiór norm. - Norma N SEP-E-004: Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - Ustawa: Prawo Budowlane (tekst jednolity: Dz.U ) - Standardy techniczne obowiązujące w ENERGA-OPERATOR S.A. i Wytyczne do projektowania Oddziału w Gdańsku 1.2. ZAKRES OPRACOWANIA: - Przebudowa linii kablowych SN 15kV 4 / 28

6 2. OPIS TECHNICZNY. Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 2.1.URZĄDZENIA ELEKTROENERGETYCZNE - STAN ISTNIEJĄCY Istniejące linie kablowe SN 15kV nr / Jabłowo PZZ, nr / Stocki Młyn, nr / Kolincz, nr Starogard Pelplińska Starogard Kopernika, linia nr , linia i linia przebiegające przez dz. nr 84. Przedmiotem opracowania jest przebudowa linii kablowych SN 15 kv celem usunięcia kolizji z projektowaną drogą PRZEBUDOWA LINII KABLOWYCH SN 15 kv Istniejące linie kablowe SN 15kV przełożyć w miejsce projektowanych tras zgodnie z rys. nr E-1: 3x YHdAKX 1x120 nr Jabłowo PZZ na odcinku od km około ,40 do km ,70 HAKnFtA 3x120 nr Kolincz na odcinku od km około ,40 do km ,70 HAKnFtA 3x120 nr Stocki Młyn na odcinku od km około ,40 do km ,70 HAKnFtA 3x150 nr na odcinku od km około ,70 do km około ,00 HAKnFtA 3x120 nr na odcinku od km około ,70 do km około ,00 3x XRUHAKXS 1x120 nr na odcinku od km około ,70 do km około ,70 W miejscach kolizji z projektowaną drogą i urządzeniami podziemnymi na kable nałożyć rury osłonowe dzielone A 160 PS. Istniejące odcinki linii kablowych SN 15kV kolidujący z proj. drogą: HAKNnFta 3x95 nr na odcinku od km około ,80 do km około ,20 pomiędzy stacją T i T zastąpić kablem 3xXRUHAKXS 1x95/35 o długości l = 0,036km HAKNnFta 3x120 Stocki Młyn nr na odcinku od km około ,10 do km około ,00 zastąpić kablem 3xXRUHAKXS 1x120/50 o długości l = 0,039km HAKNnFta 3x120 Kolincz nr na odcinku od km około ,10 do km około ,00 zastąpić kablem 3xXRUHAKXS 1x120/50 o długości l = 0,039km 3x YHdAKX 1x120 Jabłowo PZZ nr na odcinku od km około ,90 do km około ,10 zastąpić kablem 3x XRUHAKXS 1x120/50 o długości l = 0,036km Projektowane kable ułożyć po nowej trasie zgodnie z rys. nr E-1. Połączenia linii kablowych nr , i z istniejącym kablami olejowymi typu HAKnFtA 3x95 i HAKnFtA 3x120 wykonać za pomocą muf przejściowych TRAJ-24/1x SB. Połączenie linii kablowej nr z istniejącym kablem typu 3x YHdAKX 1x120 wykonać za pomocą muf przelotowych POLJ-24/1x Trasę przebiegu linii kablowych pokazano na rys. nr E-1, schemat układu zasilania na rys. nr E-2. Długość całkowita kabli: 3x XUHAKXS 120mm2 0,150 km 2.3. UKŁADANIE KABLA Kabel SN 15 kv układać na głębokości 1m. na podsypce z piasku min. 10 cm. Kabel przysypać taką samą warstwą piasku, a następnie warstwą gruntu rodzimego o grubości 15 cm, na której należy ułożyć folię ostrzegawczą koloru czerwonego. Pozostałą ziemią zasypać wykop, starannie ją ubijając, a nadmiar uformować w nasyp. Zgodnie z normą N SEP-E-004 najmniejsza odległość pozioma przy zbliżeniu kabli elektroenergetycznych ułożonych bezpośrednio w ziemi o napięciu znamionowym 1 kv < U N 30 kv z kablami tego samego przedziału napięć znamionowych i nie należącymi do tej samej linii kablowej wynosi 10 cm. 5 / 28

7 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv Kabel należy układać w sposób wykluczający jego uszkodzenie przez zginanie lub skręcanie. Przy stacji transformatorowej, przepustach i innych większych przeszkodach terenowych należy pozostawić min. 1,5 m zapas kabla w postaci pętli ułożonej w ziemi. Roboty ziemne w pobliżu urządzeń podziemnych wykonywać ręcznie. Linię kablową oznakować na całej długości za pomocą trwałych oznaczników rozmieszczonych w odstępach co 10 m i w miejscach charakterystycznych takich jak np.: mufy, przepusty. Oznaczniki winny informować o typie, przekroju, przebiegu trasy i roku ułożenia kabla. Treść opisu na oznacznikach uzgodnić z ENERGA-OPERATOR S.A. Rejon Dystrybucji w Starogardzie Gdańskim. Całość prac zakończyć pomiarami oporności izolacji kabla oraz w razie potrzeby wykonaniem próby napięciowej kabla. Przed zasypaniem kabla wykonać dokumentację powykonawczą, dokonać odbioru etapowego przy udziale przedstawicieli ENERGA-OPERATOR S.A., zlecić uprawnionej jednostce geodezyjnej wykonanie inwentaryzacji geodezyjnej z podaniem domiarów do stałych punktów w terenie, przy braku takowych trasę kabla oznakować widocznymi słupkami betonowymi. Przy układaniu kabli zachować przepisowe odległości dla zbliżeń i skrzyżowań (rys. nr E-3), a w przypadkach kolizji stosować rury osłonowe UWAGI KOŃCOWE - Całość robót wykonać zgodnie z projektem, obowiązującymi przepisami, normami i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz.v. - Zlecić właściwej jednostce terenowej geodezji wykonanie wytyczenia i inwentaryzacji projektowanych linii kablowych. - Wszystkie prace objęte projektem wykonywać pod nadzorem osoby uprawnionej. - Uwzględnić w trakcie robót uwagi zawarte w uzgodnieniach branżowych. - Po zakończeniu prac całość zgłosić do odbioru końcowego. - Do odbioru końcowego dołączyć komplet dokumentów powykonawczych zgodnych ze Standardami technicznymi obowiązującymi w ENERGA-OPERATOR S.A. i Wytycznymi do projektowania Oddziału w Gdańsku - Na budowie stosować materiały i urządzenia spełniające wymogi art. 10 Prawa Budowlanego ZAŁĄCZNIKI: Uprawnienia projektowe autora projektu Uprawnienia projektowe sprawdzającego 6 / 28

8

9

10

11

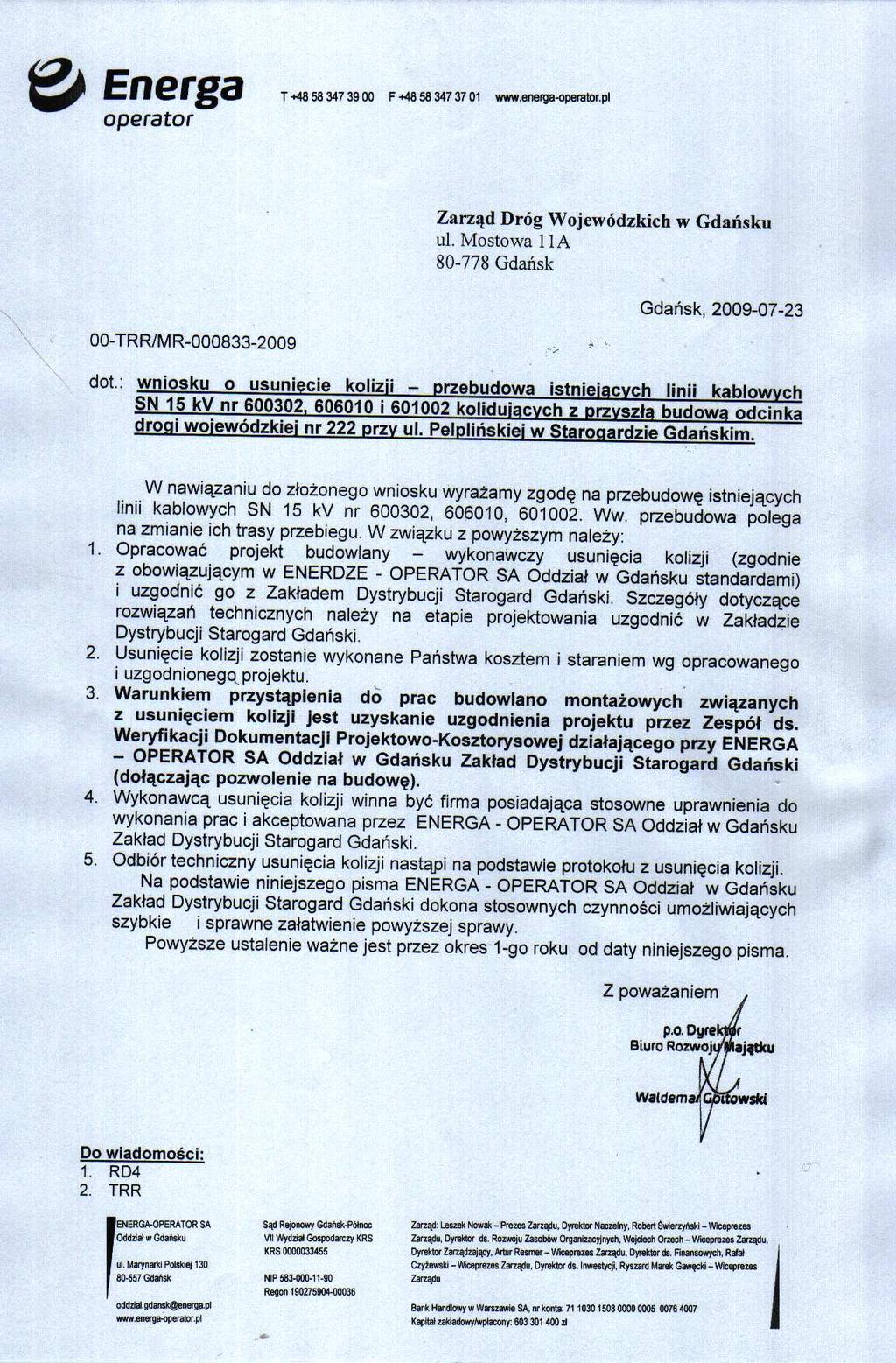

12 3. WARUNKI USUNIĘCIA KOLIZJI Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 11 / 28

13

14 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 4. UZGODNIENIA BRANŻOWE I Z ZAINTERESOWANYMI OSOBAMI (INSTYTUCJAMI) ORAZ ZUDP Projekt linii kablowych uzgodniono z: - Zespół Uzgadniania Dokumentacji Projektowej w Starogardzie Gdańskim - ENERGA-OPERATOR S.A. Oddział w Gdańsku Zakład Dystrybucji Starogard Gdański Stosowne uzgodnienia w załączeniu. 13 / 28

15

16

17

18 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 5. WYKAZ WŁAŚCICIELI NIERUCHOMOŚCI, NA KTÓRYCH ZAPROJEKTOWANO SIECI I URZĄDZENIA ELEKTROENERGETYCZNE. Województwo: pomorskie Jednostka ewidencyjna: Starogard Gdański - M Obręb ewidencyjny: 24 lp. imię i nazwisko właściciela / nazwa instytucji (dzierżawca) miejsce zamieszkania (siedziba) jednostki rejestrów numer arkusza mapy działki rodzaj użytkó w uwagi 1 Skarb Państwa Starogard Gdański ul. Pelplińska droga Zarządzający: Zarząd Dróg Wojewódzkich w Gdańsku ul. Mostowa 11A Gdańsk 18 / 28

19

20

21 6. ZESTAWIENIE MONTAŻOWE Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 6.1. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW ZAKRES INWESTORA 6.2. ZESTAWIENIE MONTAŻOWE LINII KABLOWYCH SN 15kV - ZAKRES INWESTORA 21 / 28

22 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 6.1. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW ZAKRES INWESTORA LP WYSZCZEGÓLNIENIE ILOŚĆ J-M 1 3xXRUHAKXS 1x95/35 12/20kV (kabel) 150 m 2 folia czerwona kablowa 495 m 3 A 160 PS (rura osłonowa dzielona prod. AROT) 31 m 4 TRAJ-24/1x SB (mufa przejściowa) 6 kpl. 5 POLJ-24/1x (mufa przelotowa) 2 kpl. 22 / 28

23 Tabela 6.2 Starogard Gdański, lipiec 2009 ZESTAWIENIE MATERIAŁOWE LINNI KABLOWYCH SN 15kV Zakres INWESTORA OBIEKT: linie elektroenergetyczne w miejscowości: STAROGARD GDAŃSKI ul. Pelplińska Gmina: STAROGARD GDAŃSKI PROJEKTANT: Jan Mańkus linia SN 15kV nr linia SN 15kV nr kable / przewody układanie kabla inne układanie kabla inne l.p. od do 3xXRUHAKXS 1x95/35 12/20kV folia kablowa czerwona długość wykopu w ziemi w rurze Wykopy na głębokości 1m TRAJ-24/1x SB (mufa przejściowa SN 15kV) Materiały pomocnicze(tabl. inf., itp.), sruby, nakrętki, taśmy mocujace l.p. od do folia kablowa czerwona długość wykopu w ziemi w rurze Wykopy na głębokości 1m Materiały pomocnicze(tabl. inf., itp.), sruby, nakrętki, taśmy mocujace [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ kpl. ] [ kpl. ] [ m ] [ m ] [ m ] [ m ] [ m ] [ kpl. ] T Starogard T GPZ 1 Pelplińska - T Starogard kier Starogard Kopernika ul. Jabłowska RAZEM: RAZEM: linia SN 15kV nr Stocki Młyn linia SN 15kV nr rury osłonowe kable / przewody układanie kabla inne prod. AROT układanie kabla inne l.p. od do 3xXRUHAKXS 1x95/35 12/20kV A 160 PS (dzielona) folia kablowa czerwona długość wykopu w ziemi w rurze Wykopy na głębokości 1m TRAJ-24/1x SB (mufa przejściowa SN 15kV) Materiały pomocnicze(tabl. inf., itp.), sruby, nakrętki, taśmy mocujace l.p. od do folia kablowa czerwona długość wykopu w ziemi w rurze Wykopy na głębokości 1m Materiały pomocnicze(tabl. inf., itp.), sruby, nakrętki, taśmy mocujace [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ kpl. ] [ kpl. ] [ m ] [ m ] [ m ] [ m ] [ m ] [ kpl. ] T GPZ Starogard - T GPZ 1 istn. słup 1/K linii nr Starogard kier Stocki Młyn ul. Jabłowska RAZEM: RAZEM: linia SN 15kV nr Kolincz kable / przewody rury osłonowe prod. AROT układanie kabla inne linia SN 15kV nr układanie kabla inne l.p. od do 3xXRUHAKXS 1x95/35 12/20kV A 160 PS (dzielona) folia kablowa czerwona długość wykopu w ziemi w rurze Wykopy na głębokości 1m TRAJ-24/1x SB (mufa przejściowa SN 15kV) Materiały pomocnicze(tabl. inf., itp.), sruby, nakrętki, taśmy mocujace l.p. od do folia kablowa czerwona długość wykopu w ziemi w rurze Wykopy na głębokości 1m Materiały pomocnicze(tabl. inf., itp.), sruby, nakrętki, taśmy mocujace [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ kpl. ] [ kpl. ] [ m ] [ m ] [ m ] [ m ] [ m ] [ kpl. ] T GPZ Starogard - T GPZ 1 istn. słup 1/K linii nr Starogard kier Kolincz ul. Jabłowska RAZEM: RAZEM: linia SN 15kV nr Jabłowo PZZ kable / przewody rury osłonowe prod. AROT układanie kabla inne l.p. od do 3xXRUHAKXS 1x95/35 12/20kV A 160 PS (dzielona) folia kablowa czerwona długość wykopu w ziemi w rurze Wykopy na głębokości 1m POLJ-24/1x (mufa przelotowa SN 15kV) Materiały pomocnicze(tabl. inf., itp.), sruby, nakrętki, taśmy mocujace [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ m ] [ kpl. ] [ kpl. ] T GPZ Starogard - 1 istn. słup 1/K linii nr Jabłowo PZZ RAZEM: / 28

24 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 7. MAPY PROJEKTOWE, RYSUNKI TECHNICZNE. rys. nr E-1 plan trasy linii elektroenergetycznych kablowych SN 15 kv rys. nr E-2 schemat jednokreskowy układu zasilania SN 15 kv rys. nr E-3 wymogi układania kabla 24 / 28

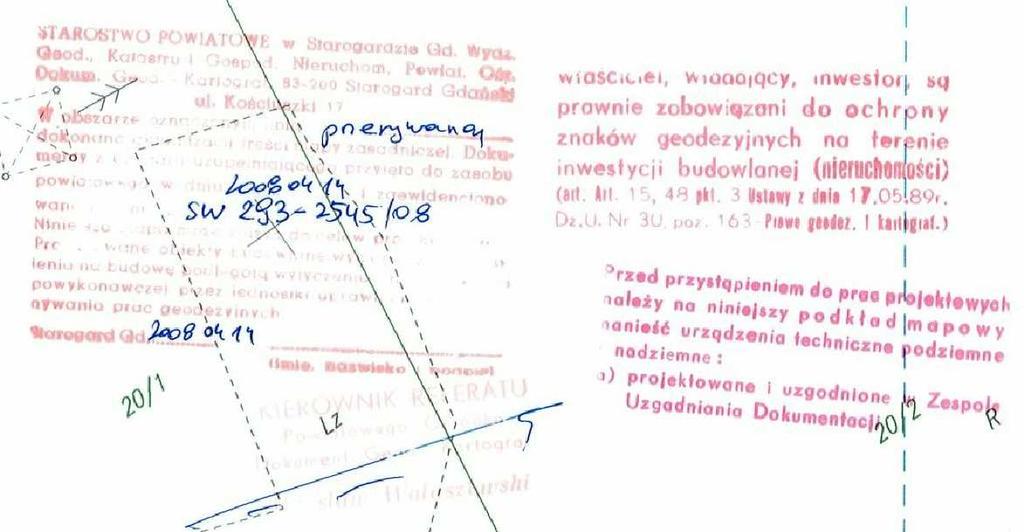

25

26

27

28 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv 8. OŚWIADCZENIA 1. OŚWIADCZAM, ŻE WYKONANY PROJEKT PRZEBUDOWY LINII KABLOWYCH SN 15 KV - USUNIĘCIE KOLIZJI Z PROJEKTOWANĄ DROGĄ W MIEJSCOWOŚCI STAROGARD GDAŃSKI, UL. PELPLIŃSKA ZAWIERA KOMPLETNE OPRACOWANIE TECHNICZNE, UZGODNIENIA, OPINIE I POZWOLENIA ORAZ DOWODY STWIERDZAJĄCE PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIAMI NA CELE BUDOWLANE ZGODNIE ZE STANDARDAMI ENERGA- OPERATOR S.A., ODDZIAŁ W GDAŃSKU, REJON DYSTRYBUCJI W STAROGARDZIE GDAŃSKIM. 2. STOSOWNIE DO ZAPISÓW ART. 20 UST. 4 PRAWA BUDOWLANEGO OŚWIADCZAM, ŻE WYKONANY PROJEKT PRZEBUDOWY LINII KABLOWYCH SN 15 KV - USUNIĘCIE KOLIZJI Z PROJEKTOWANĄ DROGĄ W MIEJSCOWOŚCI STAROGARD GDAŃSKI, UL. PELPLIŃSKA ZOSTAŁ SPORZĄDZONY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ. 28 / 28

29 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv TOM II INFORMACJE PLANU BIOZ PRZEDMIAR ROBÓT 1 / 10

30 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku Dz.U. nr w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymieniono informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z przebudową zewnętrznych urządzeń energetycznych na dz. nr 84 w miejscowości Starogard Gdański, ul. Pelplińska pkt. 3 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejności realizacji poszczególnych obiektów : przebudowa linii kablowych SN 15 kv Kolejność realizacji poszczególnych obiektów może odbywać się równocześnie co wynika z przyjętej technologii i dostaw materiałów pkt. 3 ust. 2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych : linia telekomunikacyjna linia oświetleniowa kanalizacja wodociąg droga wojewódzka 3. 2 pkt. 3 ust. 3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi : wykopy pod stację transformatorową, słupy i linie kablowe nn i SN demontaż i montaż żerdzi z użyciem dźwigu prace związane z podłączaniem, konserwacją i naprawą instalacji urządzeń elektroenergetycznych prace na wysokości w pobliżu czynnych instalacji nn 0,4kV i SN 15kV prace wzdłuż dróg 4. 2 pkt. 3 ust. 4 w/w Rozporządzenia - wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia : Skala Rodzaj zagrożenia Miejsce Czas występowania wysoka Porażenie prądem Linie kablowe SN 15kV Łączenie i przemieszczanie kabli SN 15kV niska Potracenie samochodem Drogi wojewodzka Prace w pobliżu drogi 5. 2 pkt. 3 ust. 5 w/w Rozporządzenia wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych : Wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp podczas wykonywania robót budowlanych; Dz.U. Z dnia rozdział 3- Zagospodarowanie terenu budowy, rozdział 6-Instalacje i urządzenia elektroenergetyczne, rozdział 9-Roboty na wysokościach, rozdział 10-Roboty ziemne. Roboty związana z podłączaniem, sprawdzaniem, konserwacją i naprawą instalacji elektroenergetycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. Pracownicy wykonujące te prace powinni przez dopuszczającego i kierującego zespołem pracowników zostać zapoznani ze sposobem wykonywania robót. przed przystąpieniem do prac pracownicy powinni zostać przeszkoleni na 2 / 10

31 Projekt wykonawczy przebudowy linii elektroenergetycznych kablowych SN 15 kv poszczególnych stanowiskach pracy wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak: elektroenergetycznych, gazowych, telekomunikacyjnych, ciepłowniczych, wodociągowych i kanalizacyjnych powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości, w jakiej mogą być one wykonywane od istniejącej sieci, i sposobu wykonywania tych robót. pracownicy powinni być wyposażeni w kaski ochronne z uwagi na montaż urządzeń za pomocą podnośnika należy udzielić instruktażu ze wskazaniem, że przemieszczanie się pod koszem podnośnika jest zabronione pracownicy powinni posiadać aktualne badania lekarskie oraz wymagane zaświadczenia 6. 2 pkt. 3 ust. 6 w/w Rozporządzenia wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie : łączenie i przemieszczanie kabli SN 15kV odbywać się będzie w stanie beznapięciowym. Miejsce pracy winno zostać odpowiednio przygotowane w sposób określony w poleceniu na pracę. Pracownicy wykonujący te prace powinni, przez dopuszczającego i kierującego zespołem pracowników, zostać zapoznani ze sposobem przygotowania miejsca pracy, ze wskazaniem występujących zagrożeń wraz z omówieniem w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń należy dokonać wygrodzenia miejsc pracy (wykopów linie kablowe), prace będą odbywać się na terenie drogi wojewódzkiej dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne dla potrzeb: sprzęt, narzędzia, oraz środki ochrony indywidualnej z uwagi na wykorzystywanie podnośnika samochodowego zachodzi zagrożenie upadku przedmiotów z wysokości, w związku z tym pracownicy powinni być wyposażeni w kaski ochronne oraz należy udzielić im instruktażu stanowiskowego ze wskazaniem, że przemieszczanie się pod przemieszczanych przez podnośnik elementów jest wzbronione robót nie wykonywać po zmroku ani w warunkach złej widoczności przed przystąpieniem do prac pracownicy powinni zostać przeszkoleni na poszczególnych stanowiskach pracy Na podstawie w/w informacji Kierownik budowy jest zobowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia Planu BIOZ. Opracowany plan bezpieczeństwa i ochrony zdrowia powinien zostać uzgodniony z Inwestorem oraz zawierać dokładne instrukcje sposobu wykonywania robót. (podpis i pieczątka) 3 / 10
