3. Zamierzone zastosowanie wyrobu budowlanego zgodnie z mającą zastosowanie zharmonizowaną techniczną specyfikacją przewidzianą przez producenta:

Transkrypt

1 PWVTG001 DoP PWVTG001 str. 1 / 6 Wydana zgodnie z Dyrektywą o Wyrobach Budowlanych (CPD) 305/2011/EU. pgb-polska sp. z o.o. oświadcza, że poniższe produkty są zgodne z wymogami specyfikacji: EN A Konstrukcje drewniane Wkręty do konstrukcji drewnianych Unikatowy kod identyfikacji produktu: PWVTG 2. Typ, numer seryjny lub jakikolwiek inny element umożliwiający identyfikację cech produktu wg wymagań Artykułu 11(4): Zobacz aneks 1 do tego dokumentu 3. Zamierzone zastosowanie wyrobu budowlanego zgodnie z mającą zastosowanie zharmonizowaną techniczną specyfikacją przewidzianą przez producenta: Rodzaj wyrobu: Uniwersalne wkręty do drewna pfs + z niepełnym gwintem z czteroma żeberkami tnącymi, główka z nacięciem T-drive z czteroma ostrzami umieszczonymi pod łbem. Materiał Stal niestopowa ASTM-SAE C1022 (utwardzana) Ochrona przed korozją: Ocynkowanie Cr3+, minimum 5 μm powyżej klasy 24 Żółty ocynk Cr6+, minimum 5 μm powyżej klasy 24 Ocena zgodności: Ocena zgodności 1 zgodnie z EN Odporność ogniowa: NPD Reakcja na ogień: Klasyfikacja A1 zgodnie z EN Zastosowanie: Wkręty do mocowań w płycie wiórowej i twardym drewnie. 4. Nazwa, zarejestrowana nazwa handlowa lub znak towarowy oraz adres kontaktowy producenta wg wymagań Artykułu 11 (5) pgb-polska sp. z o.o. Ul. Jondy Gliwice Polska 5. W stosownych przypadkach, nazwa I adres kontaktowy autoryzowanego przedstawiciela, którego przedstawicielstwo obejmuje wymagania Artykułu 12 (2): Nie dotyczy 6. System lub systemy oceny i weryfikacji właściwości użytkowych wyrobu budowlanego jak określone w Aneksie V: System 3 7. W wypadku deklaracji właściwości użytkowych dotyczących wyrobów budowlanych objętych normą zharmonizowaną: standard: wykonane przez: EN 14592:2008 +A STROJIRENSKY ZKUSEBNI USTAV, s.p. Hudcova 56b, BRNO Czech Republic zgodnie z systemem: 3 wydane przez: Initial Type Test report n /1-6

2 DoP PWVTG001 str. 2 / 6 8. W wypadku deklaracji właściwości użytkowych dotyczących wyrobów budowlanych objętych normami Europejskiej Organizacji ds. Aprobat Technicznych: Nie dotyczy 9. Deklaracja właściwości użytkowych wyrobu budowlanego wydana przez Europejską Organizację ds. Aprobat Technicznych jak poniżej: Parametry Parametry podstawowe Ø 3 Ø 3,5 Ø 4 Ø 4,5 Ø 5 Ø Charakterystyczny moment zginający M y,k [Nmm] Wytrzymałość charakterystyczna na wyrywanie f ax,k Gęstość drewna Wytrzymałść charakterystyczna na przeciąganie łba f head,k Gęstość drewna Wytrzymałość charakterystyczna na rozciąganie f tens,k Charakterystyczny współczynnk skręcania (ρk 450 kg/m³) [N/mm²] 19, , , , , , , , , , , ,56 4 ρk [kg/m³] 400 [N/mm²] 35,37 30,25 23,25 19,92 23,69 25,28 ρk [kg/m³] [kn] 3,26 3,86 5,1 7,06 6,92 10,54 [-] 1,7 2,04 2,04 2,22 2,16 2,36 Sprawdzone zgodnie z Ujednoliconą Specyfikacją Techniczną EN A1:2012. Wkręty przetestowane zostały w drewnie o temperaturze 20 C i wilgotności 65%, o wymiarach 200x200x120mm. 10. Właściwości wyrobu określonego powyższym kodem identyfikacyjnym są zgodne z deklarowanymi właściwościami wyrobu. Niniejsza deklaracja wydana jest na wyłączną odpowiedzialność ECAP. Podpisano w imieniu producenta przez: Nazwa oraz funkcja Miejsce oraz data wydania Podpis Gliwice, 01/07/ Część gładka 2 Część gwintowana 3 Obciążenia montowane prostopadłe do włókien drewna 4 Obciążenia montowane równoległe do włókien drewna

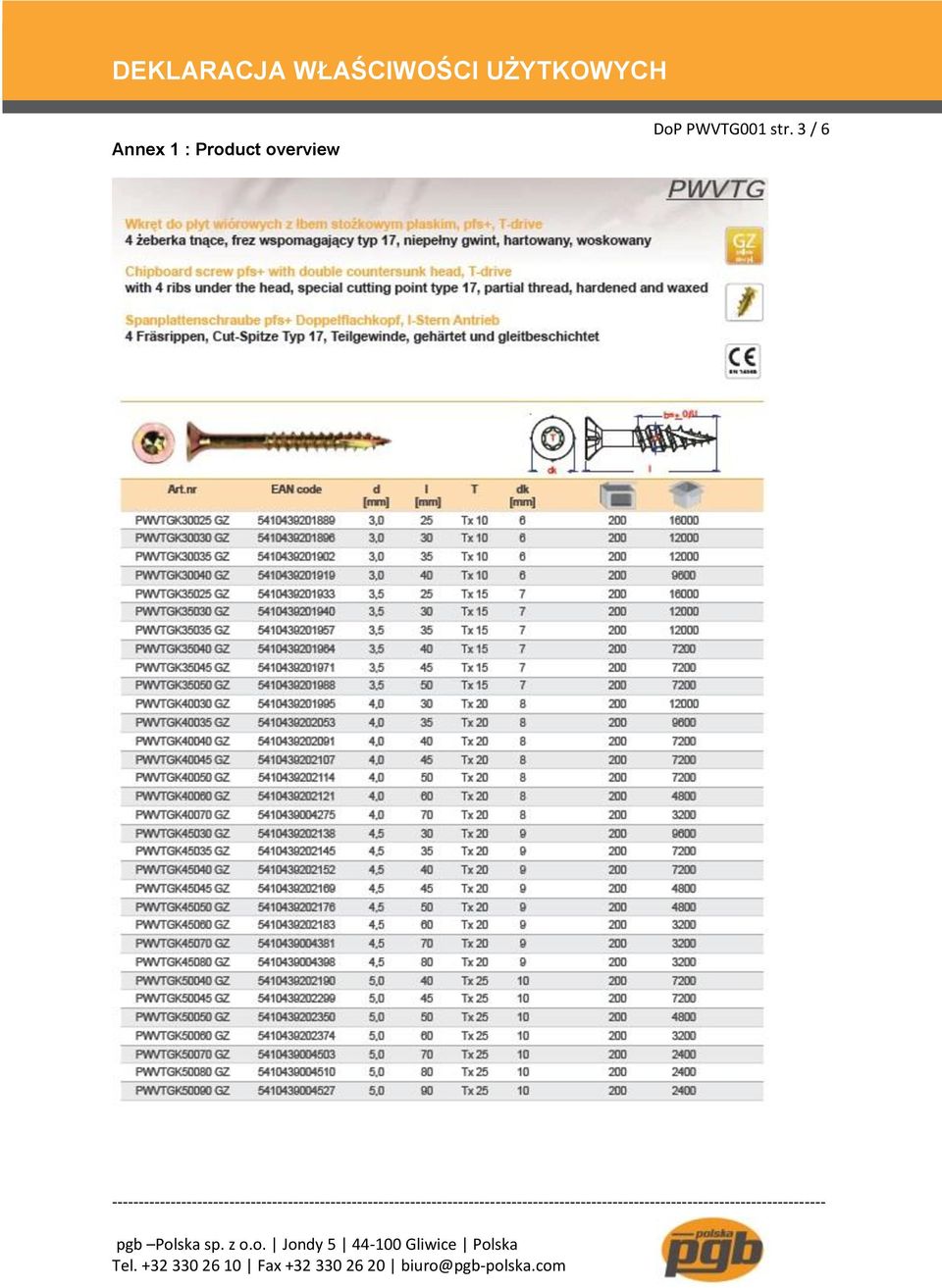

3 Annex 1 : Product overview DoP PWVTG001 str. 3 / 6

4 DoP PWVTG001 str. 4 / 6

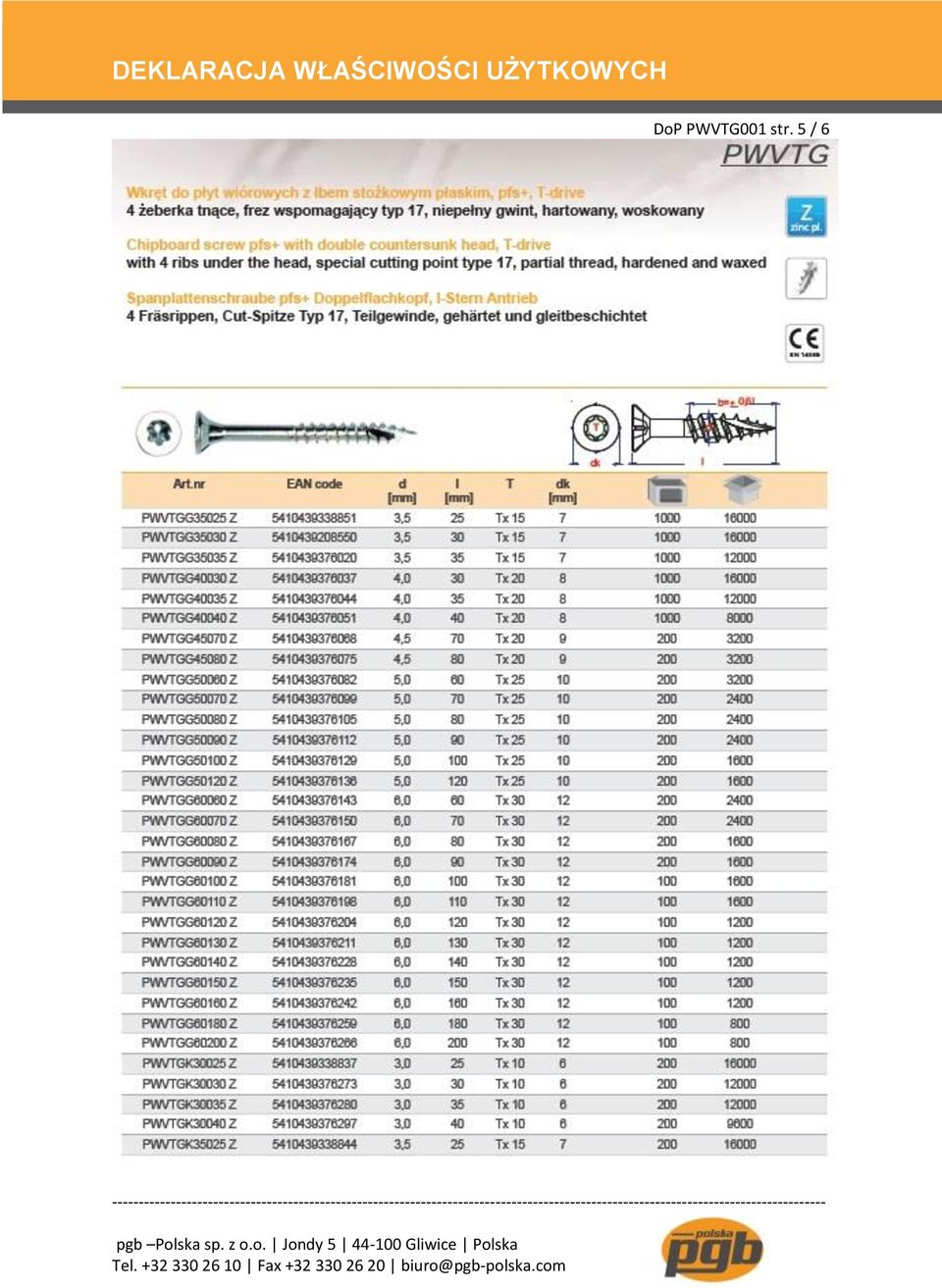

5 DoP PWVTG001 str. 5 / 6

6 DoP PWVTG001 str. 6 / 6
