1 go green go efficient anywhere Warszawa, Czerwiec 10, 2014 AHK-Exportinitiative Erneuerbare Energien 2014

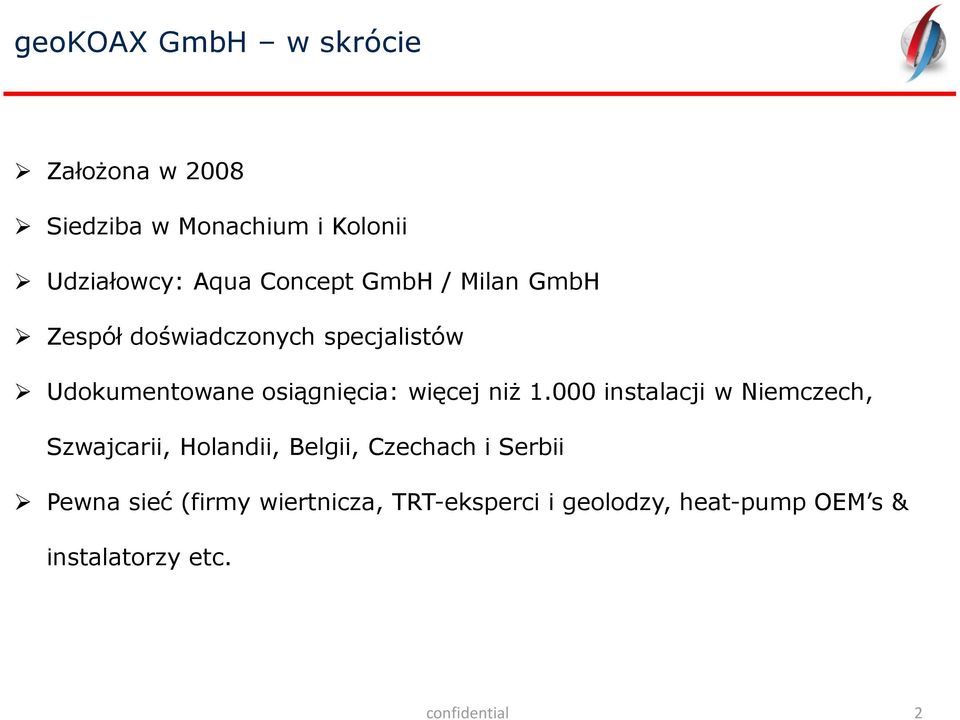

2 geokoax GmbH w skrócie Założona w 2008 Siedziba w Monachium i Kolonii Udziałowcy: Aqua Concept GmbH / Milan GmbH Zespół doświadczonych specjalistów Udokumentowane osiągnięcia: więcej niż instalacji w Niemczech, Szwajcarii, Holandii, Belgii, Czechach i Serbii Pewna sieć (firmy wiertnicza, TRT-eksperci i geolodzy, heat-pump OEM s & instalatorzy etc. confidential 2

3 geokoax Geotermia Darmowa, odnawialna, przyjazna dla środowiska oraz innowacyjna forma dostarczania energii Korzystając z relatywnie stałej temperatury gruntu (ca C) możemy ogrzewać, chłodzić i mieć ciepłą wodę przez cały rok C C confidential 3

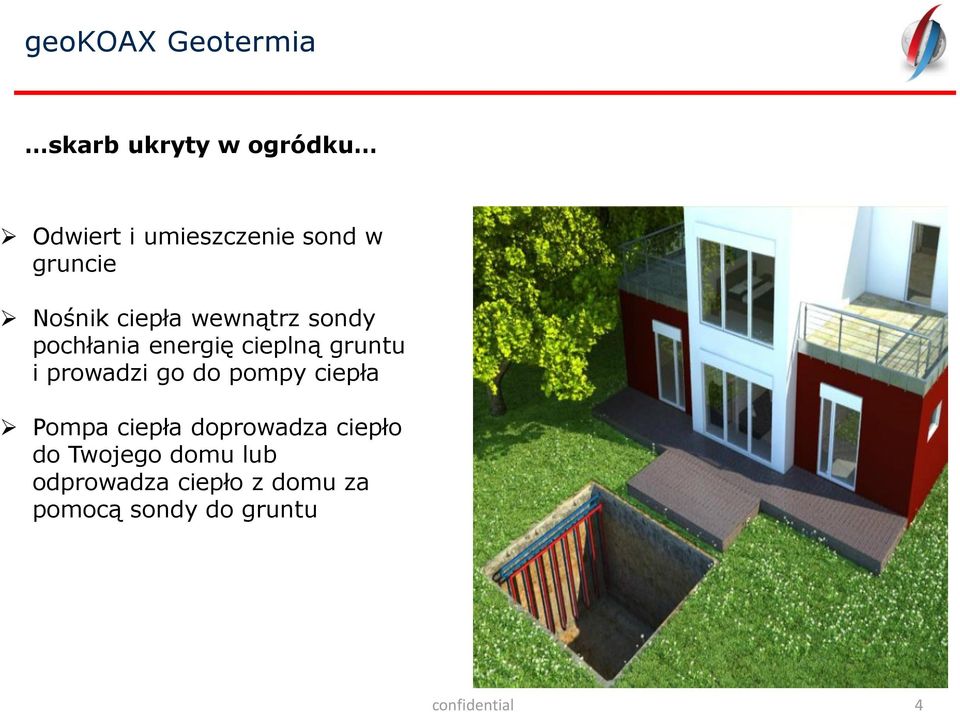

4 geokoax Geotermia skarb ukryty w ogródku Odwiert i umieszczenie sond w gruncie Nośnik ciepła wewnątrz sondy pochłania energię cieplną gruntu i prowadzi go do pompy ciepła Pompa ciepła doprowadza ciepło do Twojego domu lub odprowadza ciepło z domu za pomocą sondy do gruntu confidential 4

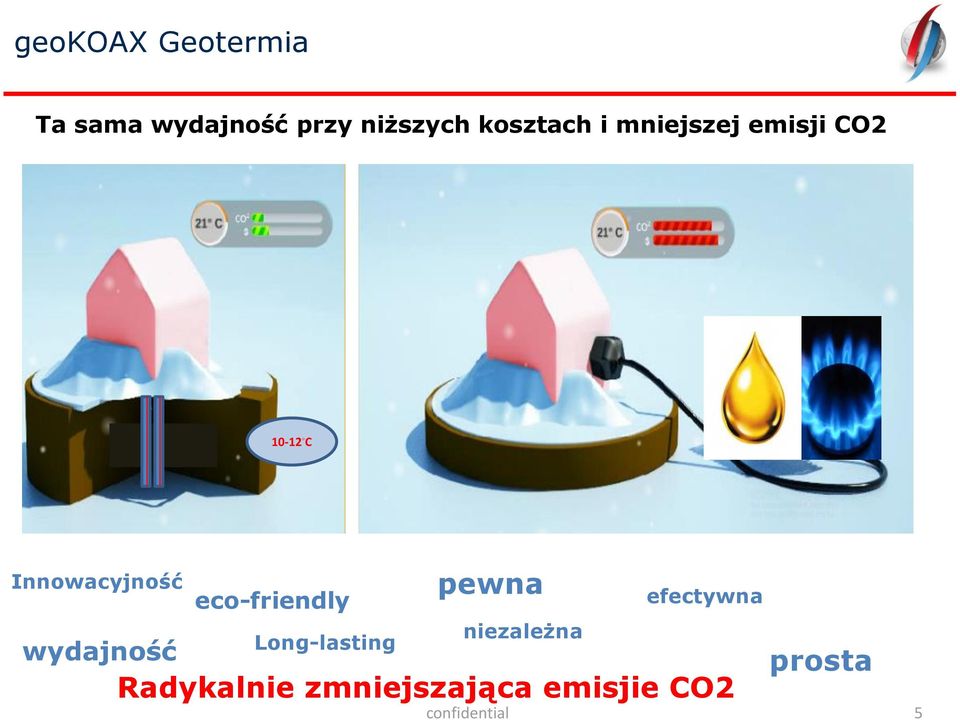

5 geokoax Geotermia Ta sama wydajność przy niższych kosztach i mniejszej emisji CO C Innowacyjność eco-friendly Long-lasting pewna niezależna efectywna wydajność Radykalnie zmniejszająca emisjie CO2 prosta confidential 5

6 geokoax Technologia confidential 6

7 geokoax: Przewaga dzięki geometrii Podwójna-U- Sonda geokoax Zasilanie Powrót d bh = mm d bh 200 mm confidential 7

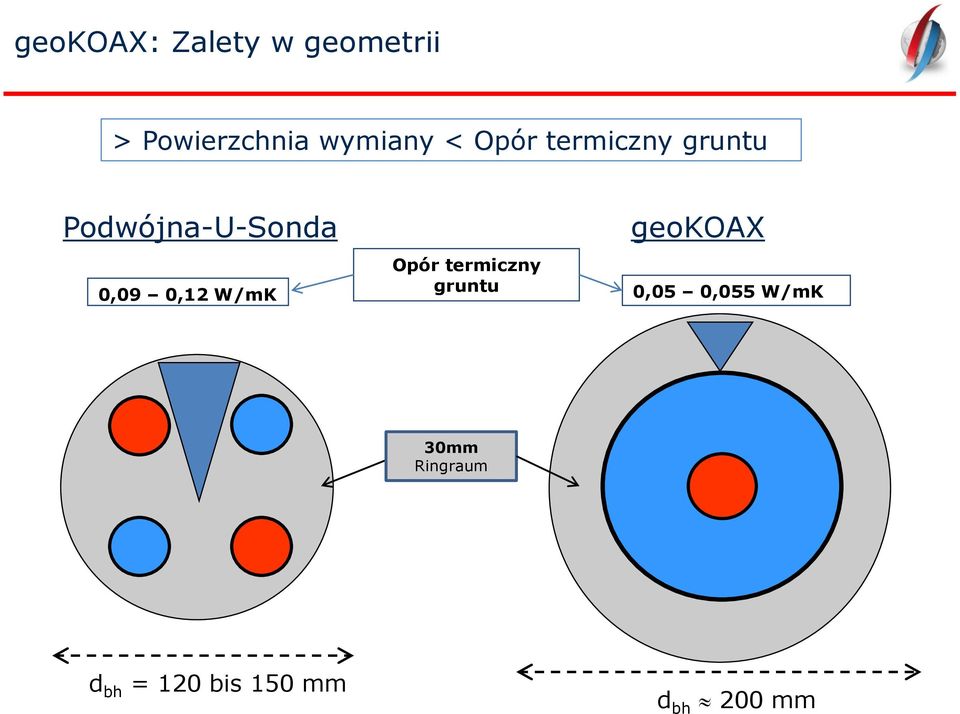

8 geokoax: Zalety w geometrii > Powierzchnia wymiany < Opór termiczny gruntu Podwójna-U-Sonda geokoax Opór termiczny 0,09 0,12 W/mK gruntu 0,05 0,055 W/mK 30mm Ringraum d bh = 120 bis 150 mm d bh 200 mm

9 geokoax Turbulentna technologia Przepływ turbulentny zastępuje przepływ laminarny! Zwiększamy efektywnie COP Przetestowane na Uni Aachen (RWTH): I. COP na 3m wzrosło o 20% w porównaniu do standardowych sond II.COP na 10m wzrósł o 100% w porównaniu do standardowych sond confidential 9

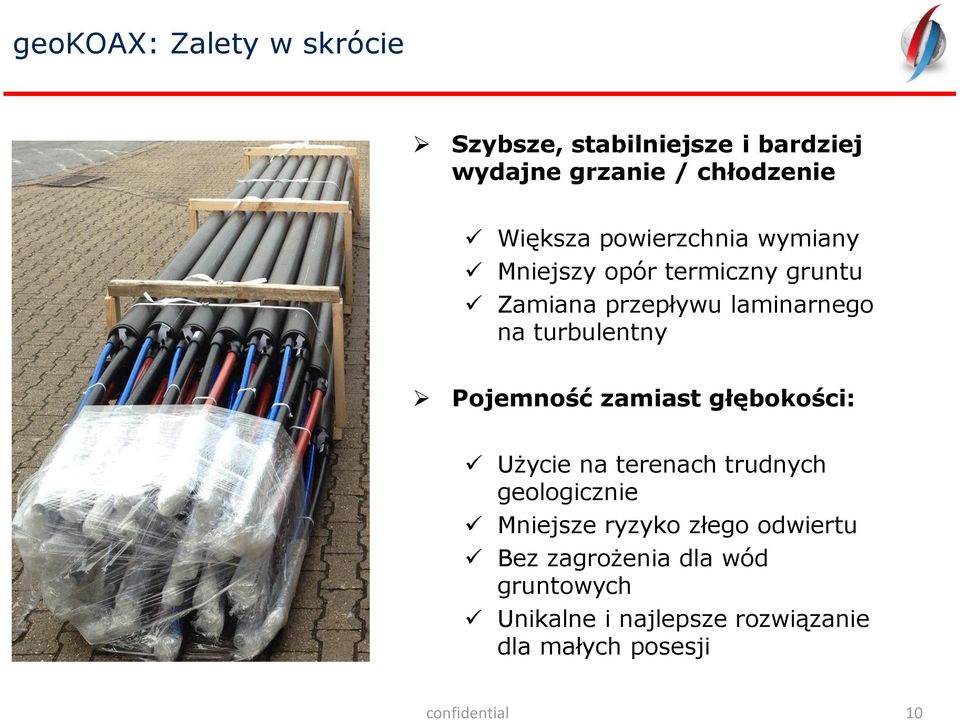

10 geokoax: Zalety w skrócie Szybsze, stabilniejsze i bardziej wydajne grzanie / chłodzenie Większa powierzchnia wymiany Mniejszy opór termiczny gruntu Zamiana przepływu laminarnego na turbulentny Pojemność zamiast głębokości: Użycie na terenach trudnych geologicznie Mniejsze ryzyko złego odwiertu Bez zagrożenia dla wód gruntowych Unikalne i najlepsze rozwiązanie dla małych posesji confidential 10

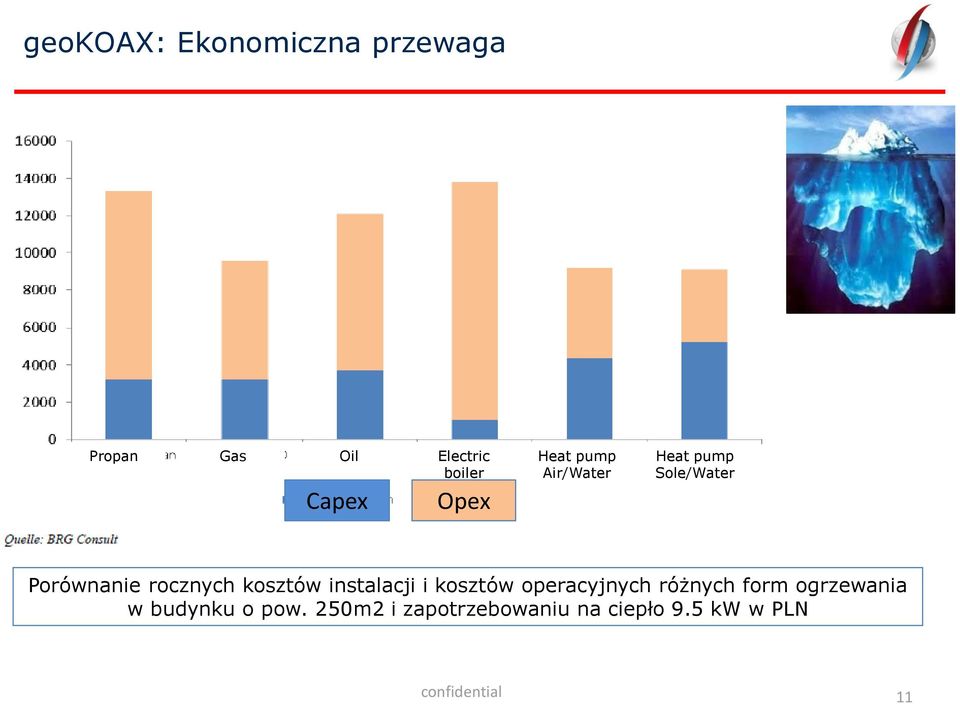

11 geokoax: Ekonomiczna przewaga Propan Gas Oil Electric boiler Capex Opex Heat pump Air/Water Heat pump Sole/Water Porównanie rocznych kosztów instalacji i kosztów operacyjnych różnych form ogrzewania w budynku o pow. 250m2 i zapotrzebowaniu na ciepło 9.5 kw w PLN confidential 11

12 geokoax: Ekonomiczna przewaga Jednak większość jest gotowa zaakceptować wysokie koszty związane z użytkowaniem, jeżeli cena inwestycji jest niska a tylko nieliczni liczą czas zwrotu z inwestycji (ROI) confidential 12

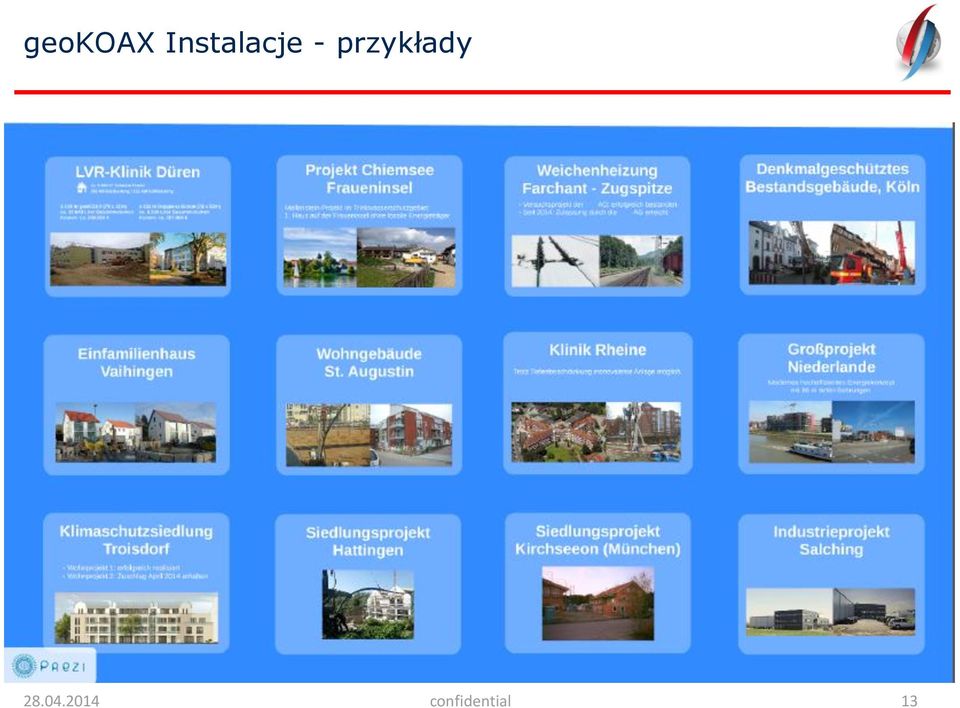

13 geokoax Instalacje - przykłady confidential 13

14 geokoax Przykłady - Projekty confidential 14

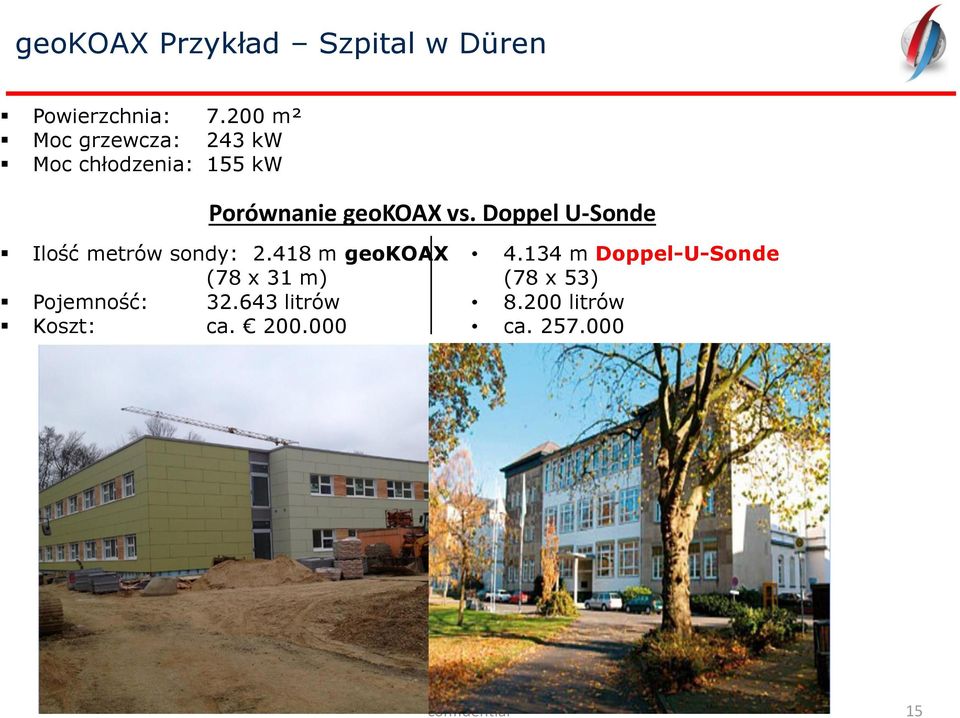

15 geokoax Przykład Szpital w Düren Powierzchnia: m² Moc grzewcza: 243 kw Moc chłodzenia: 155 kw Porównanie geokoax vs. Doppel U-Sonde Ilość metrów sondy: m geokoax (78 x 31 m) Pojemność: litrów Koszt: ca m Doppel-U-Sonde (78 x 53) litrów ca confidential 15

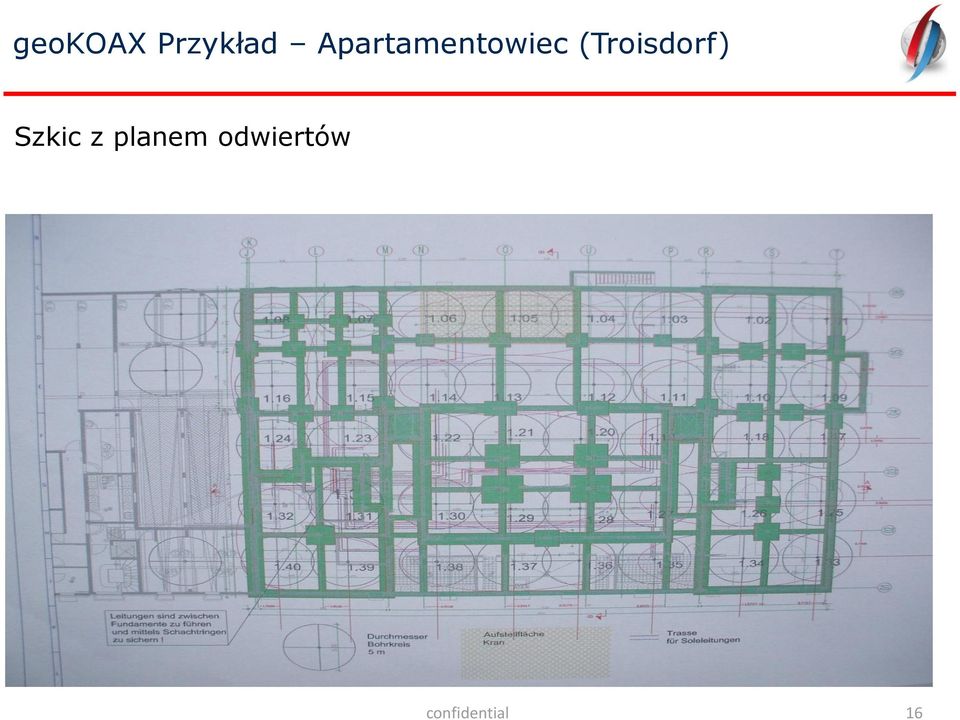

16 geokoax Przykład Apartamentowiec (Troisdorf) Szkic z planem odwiertów confidential 16

17 geokoax Przykład Apartamentowiec (Troisdorf) Powierzchnia: m² (42 Apartamenty) Moc grzewcza: 140 kw Porównanie geokoax vs. Doppel U-Sonde (Max. Gł. odwiertu 24 m) Sonda Metry: m 60x23 m Pojemność: litrów Instalacja monowalentna Koszt: m Doppel-U-Sonde (100 x 23) litrów Instalacja biwalentna confidential 17

18 geokoax Przykład - Projekt: Duża inwestycja w Holandii Powierzchnia: m² Moc: 550 kw Porównanie geokoax vs. Doppel U-Sonde Sonda-Metty: m 89 x 80 m Pojemność: litrów Instalacja monowalentna Koszty: m Doppel-U-Sonde (149 x 80) nicht installierbar! litrów Instalacja biwalentna confidential 18

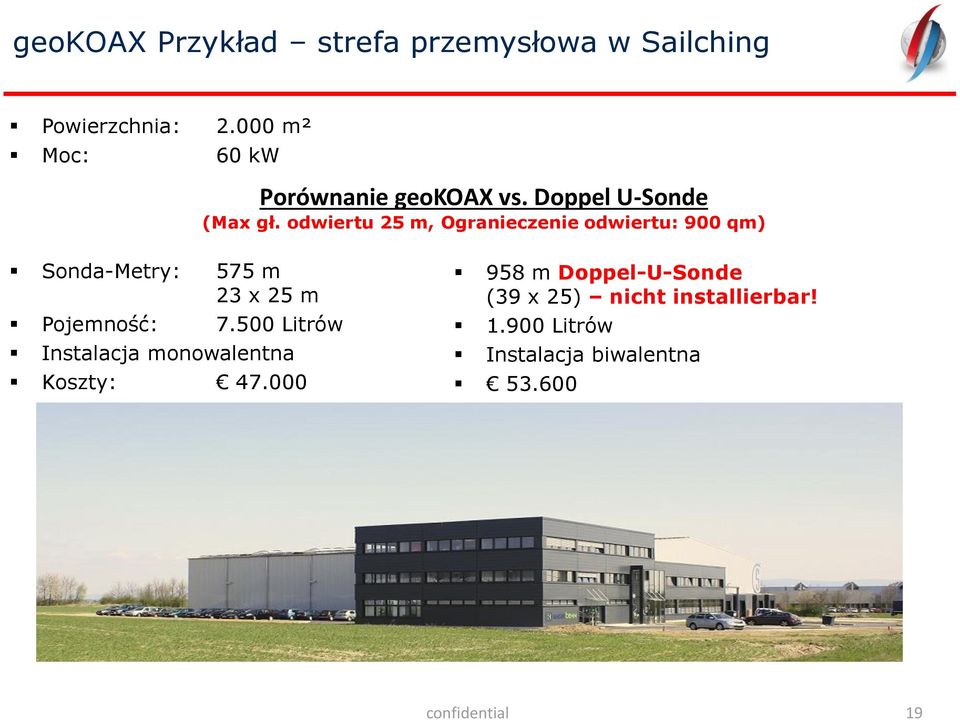

19 geokoax Przykład strefa przemysłowa w Sailching Powierzchnia: m² Moc: 60 kw Porównanie geokoax vs. Doppel U-Sonde (Max gł. odwiertu 25 m, Ogranieczenie odwiertu: 900 qm) Sonda-Metry: 575 m 23 x 25 m Pojemność: Litrów Instalacja monowalentna Koszty: m Doppel-U-Sonde (39 x 25) nicht installierbar! Litrów Instalacja biwalentna confidential 19

20 geokoax Przykład ogrzewanie zwrotnicy kolejowej stacja Farchant (Zugspitze) Projekt pilotażowy DB AG: ZAKOŃCZONY SUKCESEM Od 2014: Uzyskano dopuszczenie i aprobatę DB AG confidential 20

21 geokoax - Dodatkowe korzyści Brak ścian ogniotrwałych w budynkach Brak komina i kosztów czyszczenia Brak pomieszczeń na zbiorniki i paliwo Brak instalacji chłodniczej, klimatyzacji Wyższa wartość nieruchomości confidential 21

22 Dziękuję za uwagę! Marcin Kolis Aqua Concept Polska Sp. z o.o. ul. Odrodzenia 8b/ Brzeg Dolny Tel Fax Kom m.kolis@aqua-concept-gmbh.eu
