1 New Energy Transfer S.A. Poprawa efektywności energetycznej miejskich systemów ciepłowniczych poprzez modernizację węzłów cieplnych na cieplno chłodnicze wykorzystujące trójzłożowe chłodziarki adsorpcyjne. 1

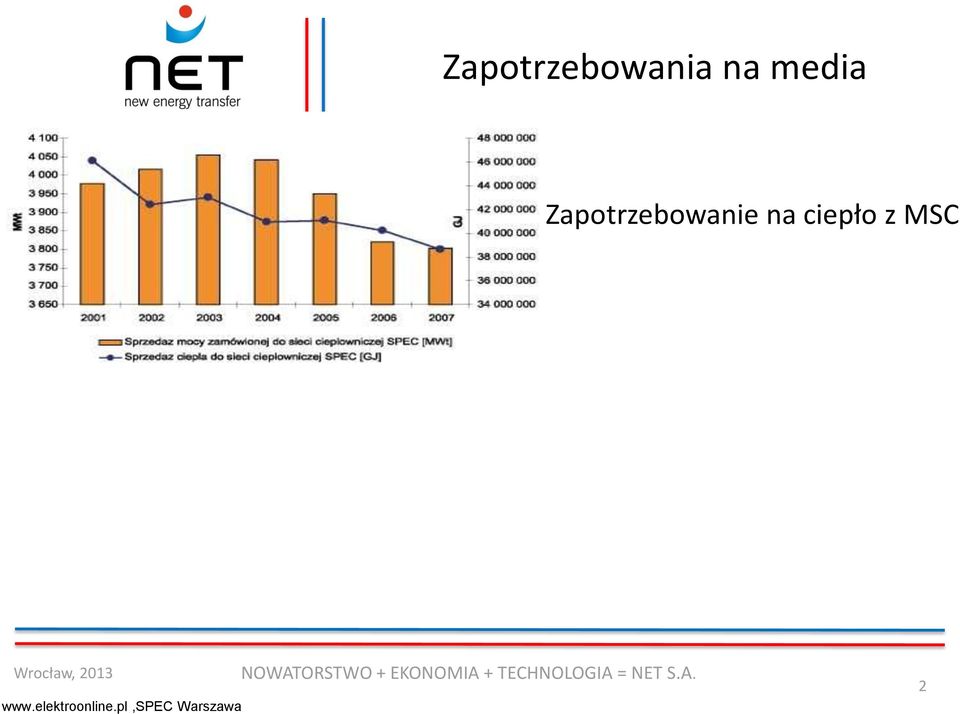

2 Zapotrzebowania na media Zapotrzebowanie na ciepło z MSC Warszawa 2

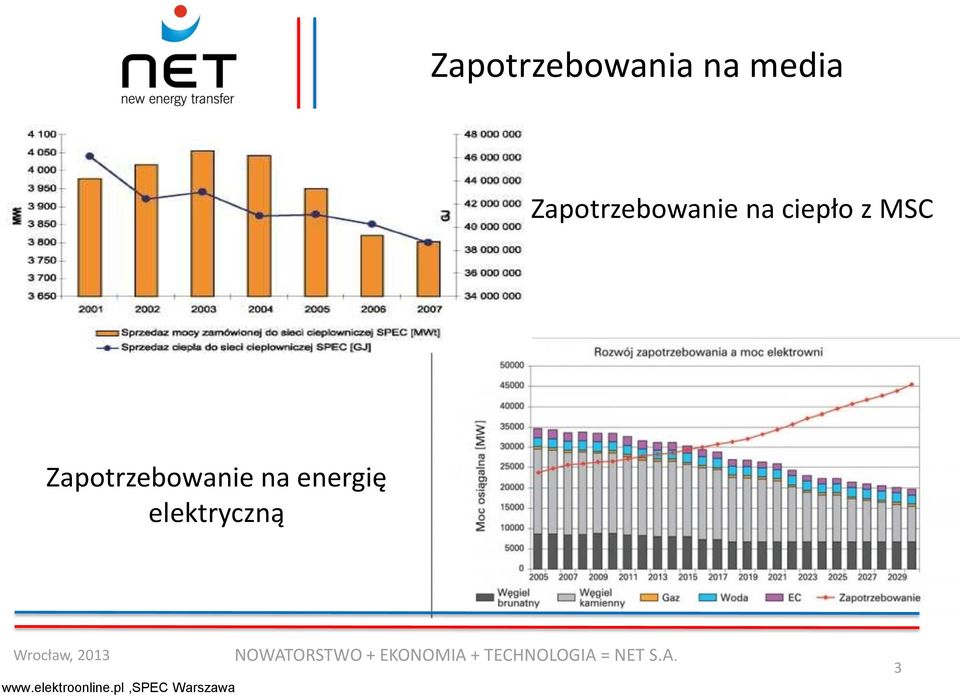

3 Zapotrzebowania na media Zapotrzebowanie na ciepło z MSC Zapotrzebowanie na energię elektryczną Warszawa 3

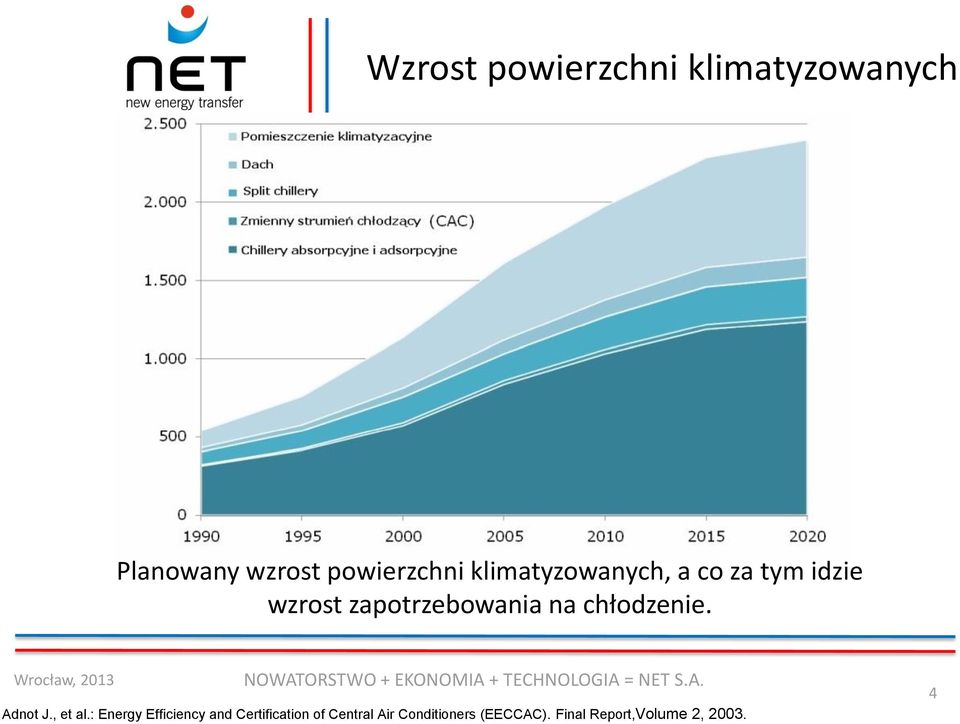

4 Wzrost powierzchni klimatyzowanych Planowany wzrost powierzchni klimatyzowanych, a co za tym idzie wzrost zapotrzebowania na chłodzenie. Adnot J., et al.: Energy Efficiency and Certification of Central Air Conditioners (EECCAC). Final Report,Volume 2,

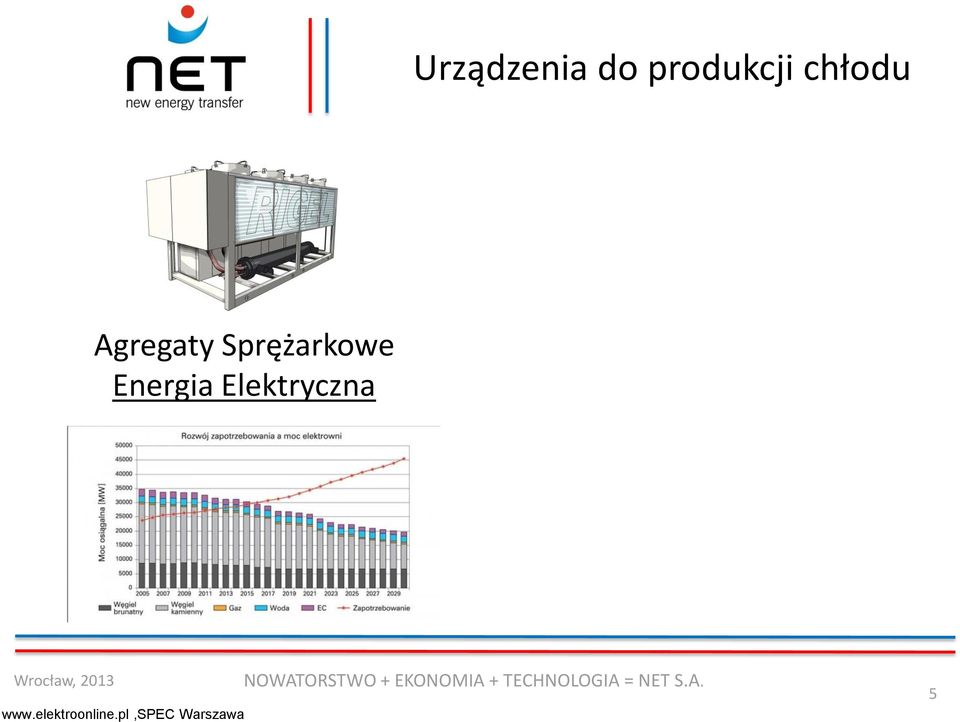

5 Urządzenia do produkcji chłodu Agregaty Sprężarkowe Energia Elektryczna Warszawa 5

6 Urządzenia do produkcji chłodu Agregaty Sprężarkowe Energia Elektryczna Agregaty Sorpcyjne Ciepło Warszawa 6

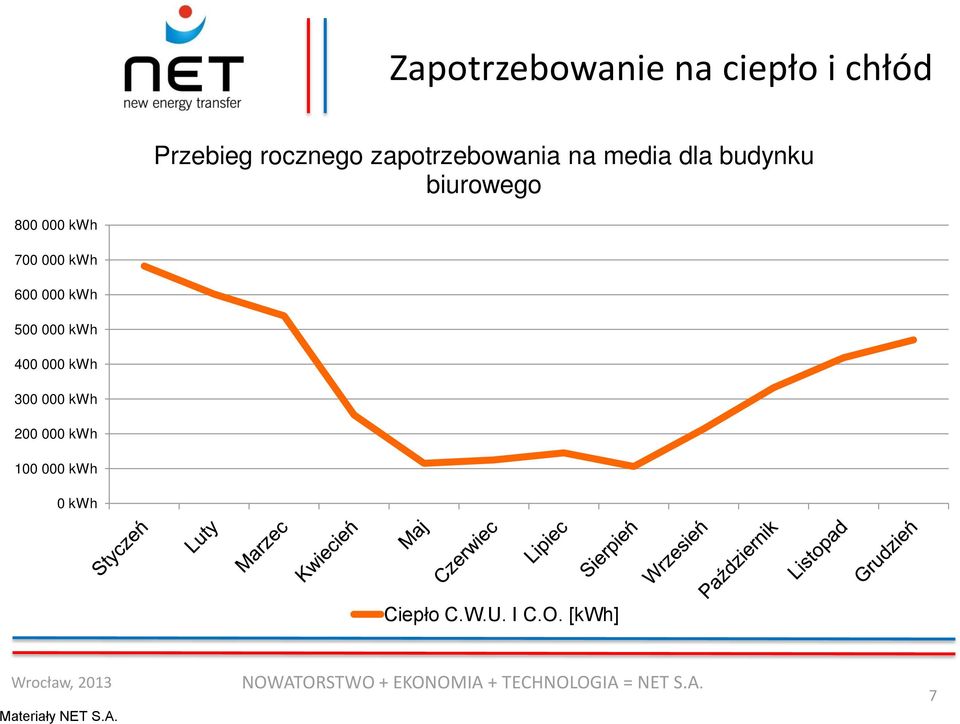

7 Zapotrzebowanie na ciepło i chłód Przebieg rocznego zapotrzebowania na media dla budynku biurowego kwh kwh kwh kwh kwh kwh kwh kwh 0 kwh Ciepło C.W.U. I C.O. [kwh] Materiały NET S.A. 7

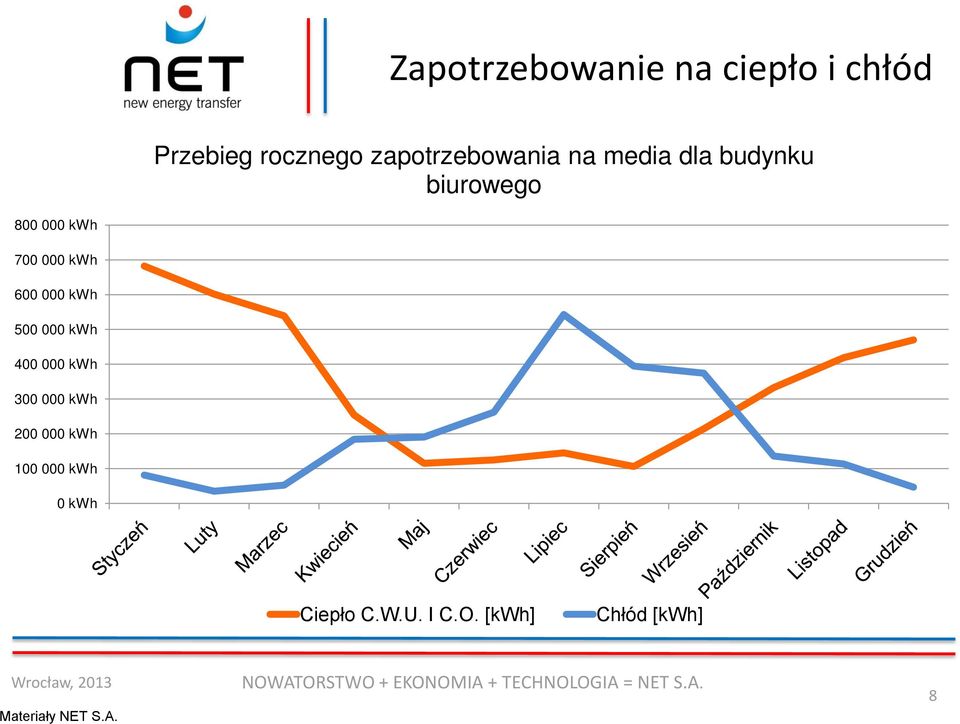

8 Zapotrzebowanie na ciepło i chłód Przebieg rocznego zapotrzebowania na media dla budynku biurowego kwh kwh kwh kwh kwh kwh kwh kwh 0 kwh Ciepło C.W.U. I C.O. [kwh] Chłód [kwh] Materiały NET S.A. 8

9 Trójzłożowa Chłodziarka Adsorpcyjna 3ADS Funkcja: chłodzenie, odsalanie Źródło energii: ciepła woda Wydajność chłodnicza: 50kW kW Materiały NET S.A. 9

10 Trójzłożowa Chłodziarka Adsorpcyjna 3ADS Zalety chłodziarek ADS vs ABS: 1. niska temperatura grzewczej wody zasilającej > 60 o C 2. równoległy odbiór mocy jawnej i utajonej większa moc chłodnicza 3. całkowita odporność na niska temperaturę wody chłodzącej 4. brak ryzyka krystalizacji 5. możliwość monitorowania i sterowania urządzeniem poprzez Internet 6. niski pobór energii elektrycznej 7. możliwość produkcji słodkiej wody pitnej z wody słonej jako uboczny produkt wytwarzania chłodu Materiały NET S.A. 10

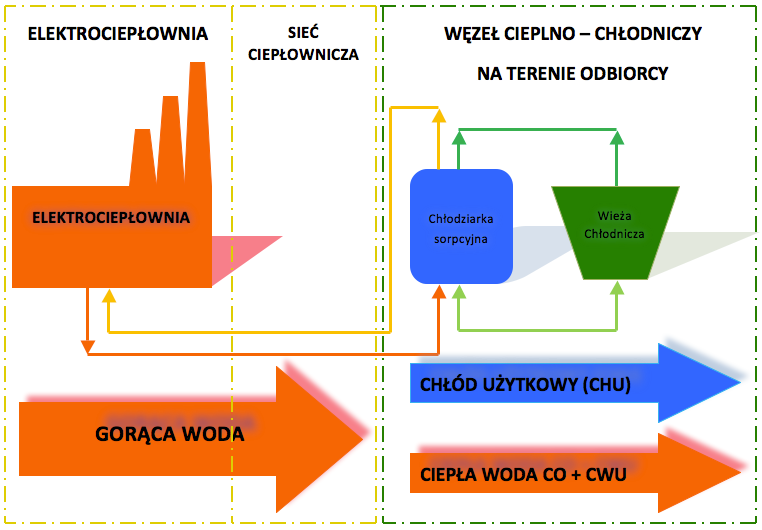

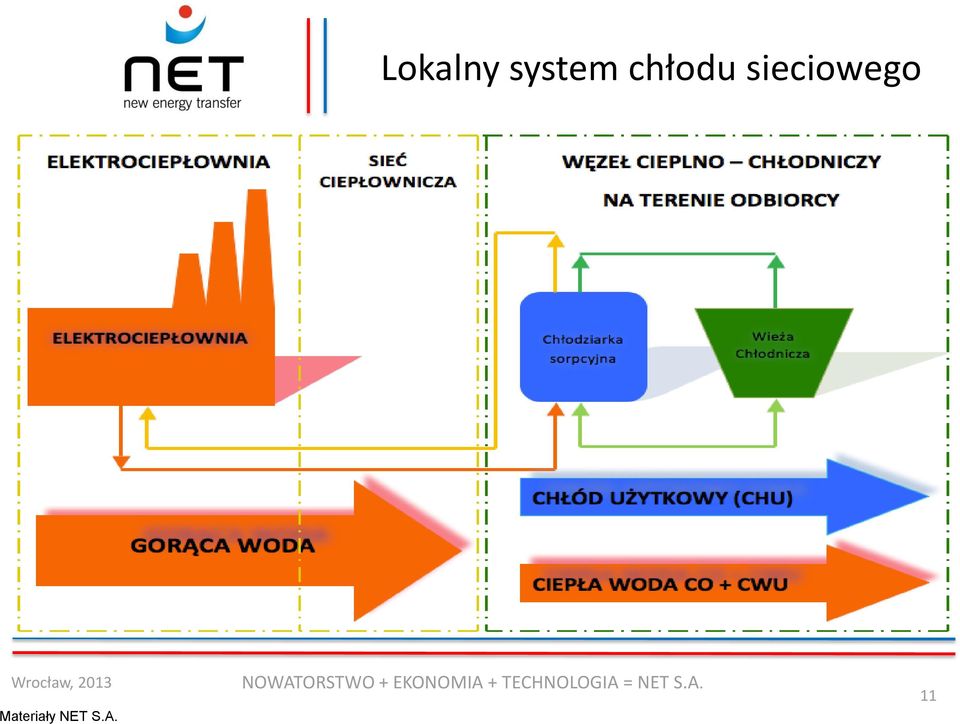

11 Lokalny system chłodu sieciowego Materiały NET S.A. 11

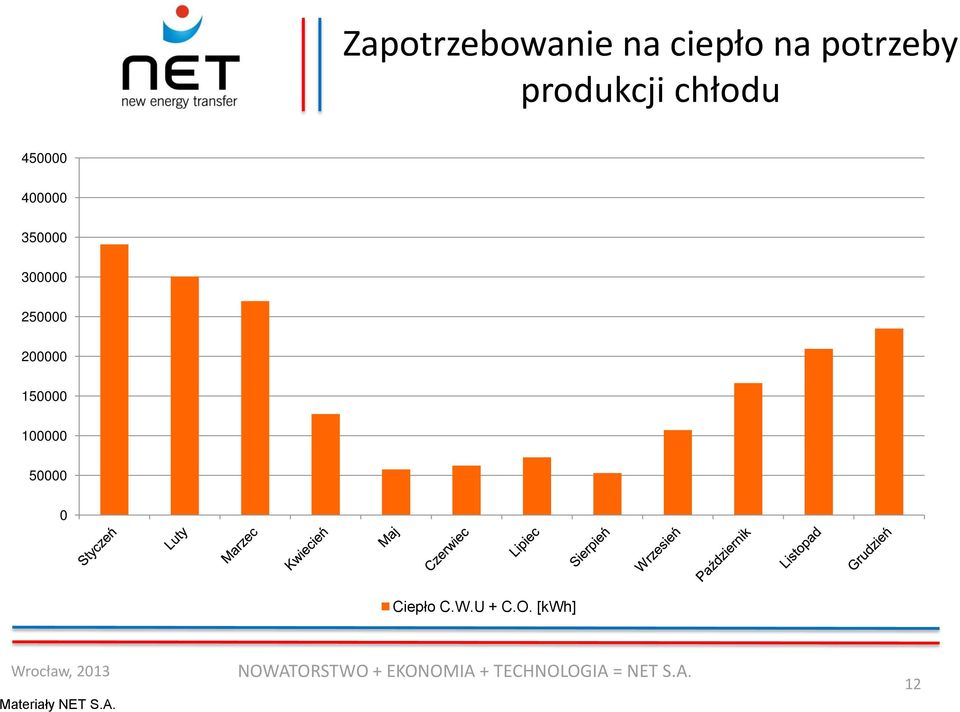

12 Zapotrzebowanie na ciepło na potrzeby produkcji chłodu Ciepło C.W.U + C.O. [kwh] Materiały NET S.A. 12

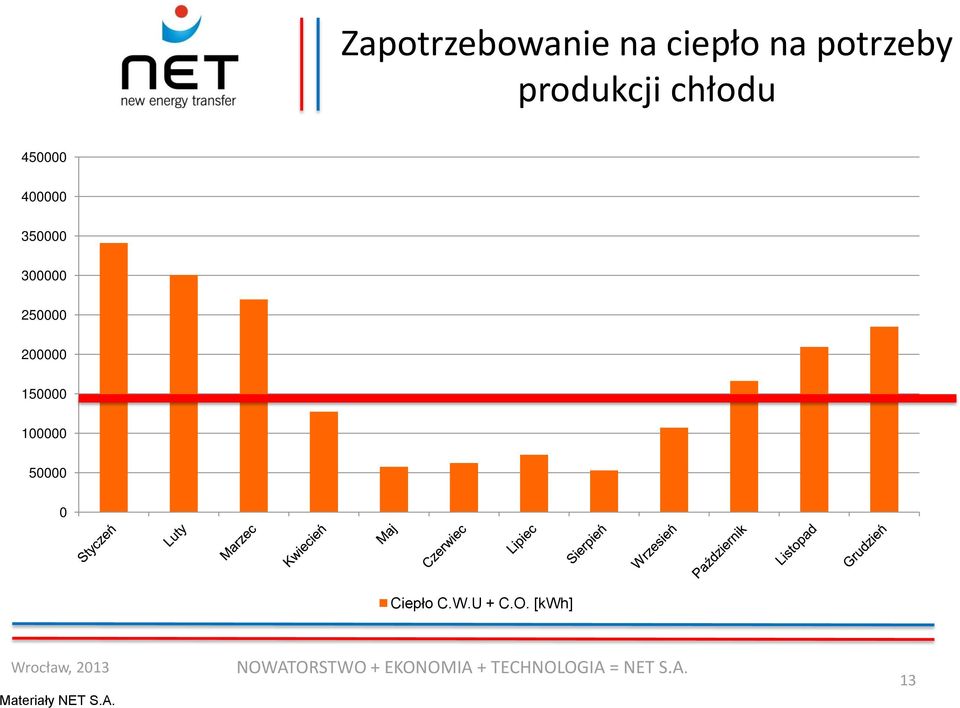

13 Zapotrzebowanie na ciepło na potrzeby produkcji chłodu Ciepło C.W.U + C.O. [kwh] Materiały NET S.A. 13

14 Zapotrzebowanie na ciepło na potrzeby produkcji chłodu Ciepło C.W.U + C.O. [kwh] Ciepło na potrzeby chłodu [kwh] Materiały NET S.A. 14

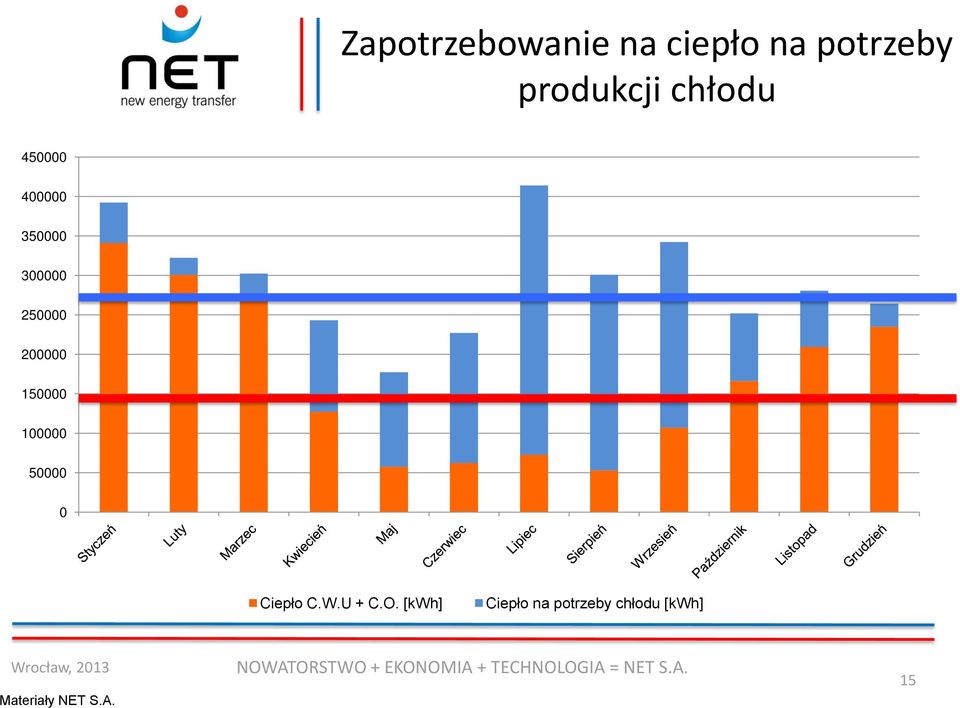

15 Zapotrzebowanie na ciepło na potrzeby produkcji chłodu Ciepło C.W.U + C.O. [kwh] Ciepło na potrzeby chłodu [kwh] Materiały NET S.A. 15

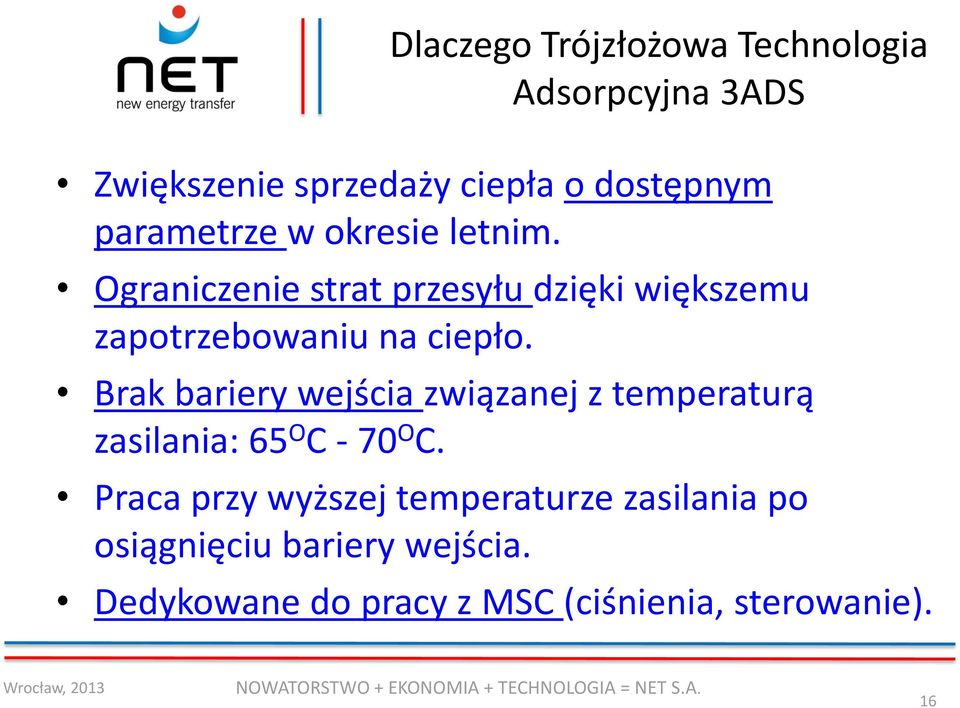

16 Dlaczego Trójzłożowa Technologia Adsorpcyjna 3ADS Zwiększenie sprzedaży ciepła o dostępnym parametrze w okresie letnim. Ograniczenie strat przesyłu dzięki większemu zapotrzebowaniu na ciepło. Brak bariery wejścia związanej z temperaturą zasilania: 65 O C - 70 O C. Praca przy wyższej temperaturze zasilania po osiągnięciu bariery wejścia. Dedykowane do pracy z MSC (ciśnienia, sterowanie). 16

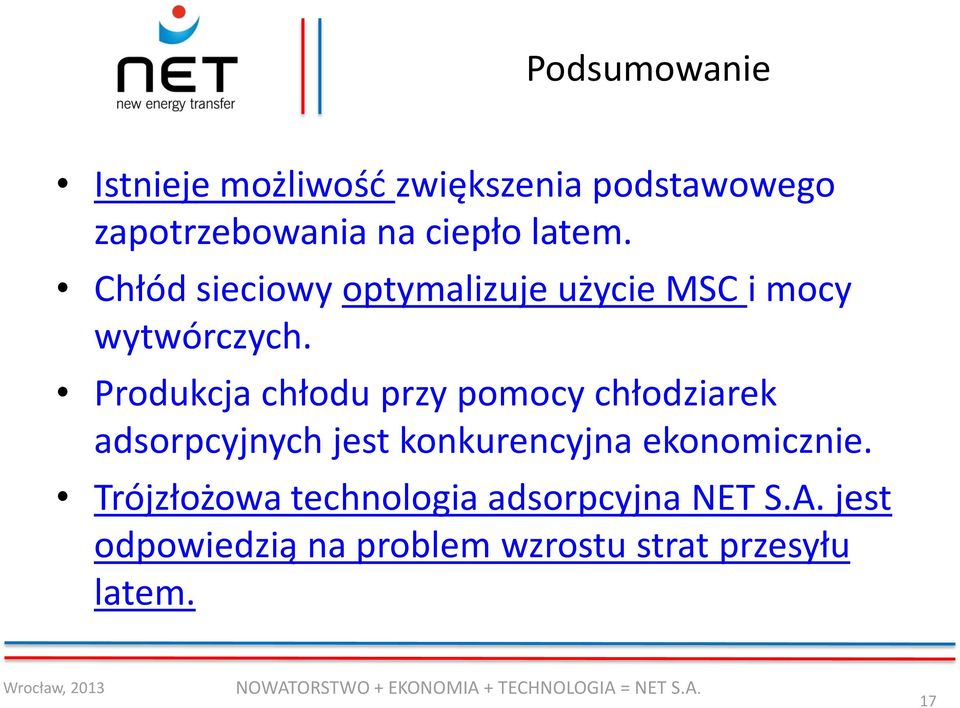

17 Podsumowanie Istnieje możliwość zwiększenia podstawowego zapotrzebowania na ciepło latem. Chłód sieciowy optymalizuje użycie MSC i mocy wytwórczych. Produkcja chłodu przy pomocy chłodziarek adsorpcyjnych jest konkurencyjna ekonomicznie. Trójzłożowa technologia adsorpcyjna NET S.A. jest odpowiedzią na problem wzrostu strat przesyłu latem. 17

18 Dziękuję za uwagę Marcin Malicki tel
