1 APAR - BIURO HANDLOWE Raszyn, ul Ga³czyñskiego 6 Tel , , automatyka@apar.pl Internet: INSTRUKCJA OBS UGI REJESTRATOR TEMPERATURY I WILGOTNOŒCI AR236 REJESTRATOR TEMPERATURY AR232 Wersja

2 Dziêkujemy za wybór naszego produktu. Niniejsza instrukcja u³atwi Pañstwu prawid³ow¹ obs³ugê, bezpieczne u ytkowanie i pe³ne wykorzystanie mo liwoœci przyrz¹du. Przed monta em i uruchomieniem prosimy o przeczytanie i zrozumienie niniejszej instrukcji. W przypadku pytañ prosimy o kontakt z doradc¹ technicznym SPIS TREŒCI 1. OGÓLNA CHARAKTERYSTYKA REJESTRATORA ZAWARTOŒÆ ZESTAWU DANE TECHNICZNE WYMIARY OBUDOWY ORAZ OPIS ELEMENTÓW ZEWNÊTRZNYCH POD CZANIE DO KOMPUTERA I INSTALACJA STEROWNIKÓW INSTALACJA OPROGRAMOWANIA USTAWIANIE PARAMETRÓW REJESTRATORA OBS UGA I FUNKCJE KARTY SD/MMC PRZEGL DANIE ZAREJESTROWANYCH POMIARÓW I ZDARZEÑ KONFIGURACJA ALARMÓW WYBÓR TRYBU PRACY WYŒWIETLACZA LCD SYGNALIZACJA KOMUNIKATÓW I B ÊDÓW WA NE UWAGI EKSPLOATACYJNE WYMIANA BATERII...9 Nale y zwróciæ szczególn¹ uwagê na teksty oznaczone tym znakiem Producent zastrzega sobie prawo do dokonywania zmian w konstrukcji i oprogramowaniu urz¹dzenia bez pogorszenia parametrów technicznych.

3 1. OGÓLNA CHARAKTERYSTYKA REJESTRATORA AR236 - pomiar i rejestracja wilgotnoœci i temperatury powietrza lub innych gazów neutralnych AR232 - pomiar i rejestracja temperatury powietrza lub innych gazów neutralnych zapis danych w standardowym pliku tekstowym umieszczonym w wewnêtrznej pamiêci rejestratora lub na karcie SD/MMC w systemie FAT z mo liwoœci¹ odczytu poprzez interfejs USB wysokiej jakoœci cyfrowy czujnik: - wilgotnoœci wzglêdnej i temperatury (AR236) - temperatury (AR232) obudowa przenoœna dostosowana do monta u naœciennego zasilanie bateryjne z mo liwoœci¹ wymiany baterii we w³asnym zakresie wyœwietlacz LCD pokazuj¹cy wartoœci mierzone oraz komunikaty i b³êdy d³ugi czas pracy na nowej baterii (do 5 lat, zale ny od okresu pomiarowego, obecnoœci karty SD/MMC i trybu pracy wyœwietlacza LCD) mo liwoœæ przenoszenia danych archiwalnych i konfiguracyjnych na karcie SD/MMC dostêpna ochrona danych przed niepowo³anym kopiowaniem i modyfikacj¹ wewnêtrzny zegar czasu rzeczywistego z podtrzymaniem bateryjnym do³¹czone bezp³atne oprogramowanie umo liwiaj¹ce konfiguracjê parametrów urz¹dzenia oraz prezentacjê graficzn¹ lub tekstow¹ zarejestrowanych wyników kompensacja temperaturowa pomiaru wilgotnoœci (AR236) wysoka d³ugoterminowa stabilnoœæ pomiarów sposoby konfiguracji parametrów : - poprzez USB i program komputerowy (system Windows 2000/XP/Vista/7) - z pliku konfiguracyjnego zapisanego na karcie SD/MMC suma kontrolna pozwalaj¹ca na wykrycie niepowo³anej modyfikacji archiwum mo liwoœæ ró nicowania wielu rejestratorów tego samego typu poprzez indywidualne przypisanie numeru identyfikacyjnego (ID) alarm dolny, górny, w paœmie i poza pasmem, sygnalizacja diodami LED programowalny okres pomiarowy, pocz¹tek i koniec rejestracji oraz inne parametry konfiguracyjne takie jak: kalibracja zera sygna³u mierzonego, blokada przycisku COPY, ¹danie autoryzacji karty SD/MMC, wy³¹czenie zapisu danych na kartê SD/MMC, tryb pracy wyœwietlacza LCD, alarmy, numer identyfikacyjny (ID) programowalna ochrona has³em dostêpu do parametrów konfiguracyjnych i danych archiwalnych z poziomu karty SD/MMC (wymagana autoryzacja karty lub dostêp swobodny) zabezpieczenie przed odwrotnym w³o eniem baterii wysoka dok³adnoœæ i odpornoœæ na zak³ócenia mo liwoœæ samodzielnej aktualizacji firmware rejestratora dostêpne akcesoria: - bateria litowa 3,6V typ AA (R6), 2450mAh, (SAFT LS14500) - karta pamiêci SD (1GB) - czytnik kart SD/MMC - kabel USB (A4 - minia4) - zasilacz stabilizowany 5V/150mA - filtr z siatk¹ metalow¹ do ochrony czujnika wilgotnoœci przed kurzem dla sond zewnêtrznych (AR236) - przed rozpoczêciem pracy z rejestratorem nale y zapoznaæ siê z niniejsz¹ instrukcj¹ obs³ugi i wykonaæ czynnoœci opisane w rozdzia³ach 5, 6 i 7. - rejestracja odbywa siê jedynie w zdefiniowanym przedziale czasu (parametry Start i Stop, Tabela 1, rozdz. 7) 2. ZAWARTOŒÆ ZESTAWU Opakowanie powinno zawieraæ : - rejestrator z bateri¹ litow¹ 3,6V typu AA - kabel USB (A4 - minia4) do po³¹czenia z komputerem, d³ugoœæ 2m - p³yta CD ze sterownikami i oprogramowaniem - instrukcja obs³ugi - karta gwarancyjna - 2 -

4 3. DANE TECHNICZNE Czujnik...wewnêtrzny lub zewnêtrzny w os³onie ochronnej Zakres pomiarowy - wilgotnoœæ %RH - temperatura C Dok³adnoœæ pomiaru - wilgotnoœæ (AR236)... ±3 %RH (w zakresie %RH) ±3 5 %RH (w pozosta³ym zakresie pomiarowym) - temperatura - AR ±0,5 C (w zakresie C) ±0,5 1,8 C (w pozosta³ym zakresie pomiarowym) - AR ±0,5 C (w zakresie C), ±0,5 1,7 C ( w pozosta³ym zakresie pomiarowym) Rozdzielczoœæ pomiarowa... 0,1 %RH i 0,1 C Histereza (AR236)... ±1% RH Stabilnoœæ d³ugoterminowa (AR236)... <0,5% RH/rok Czas odpowiedzi (63%)... 10s (przep³yw powietrza > 1m/s) Okres pomiaru i zapisu... programowalny od 10s do 24 godz. Œrodowisko pracy...powietrze i gazy neutralne Interfejs komunikacyjny...usb (do komunikacji z komputerem), sterowniki kompatybilne z systemem Windows 2000/XP/Vista/7 Pamiêæ danych (nieulotna) - wewnêtrzna... 4MB, typu FLASH, system plików FAT12, zapis do 75 tys. pomiarów (do 80 tys. dla AR232) - zewnêtrzna... karta SD/MMC, zalecany rozmiar? 1GB i FAT16 maksymalny rozmiar 2GB - obs³ugiwane systemy plików... FAT12, FAT16, FAT32 - z³¹cze karty...z wyrzutnikiem (typu push-out) Zegar czasu rzeczywistego (RTC)...kwarcowy, data (rrrr:mm:dd), czas (gg:mm:ss), uwzglêdnia lata przestêpne Sygnalizacja optyczna...diody LED: READ/WRITE, STATUS, 1 lub 2 alarmy Wyœwietlacz LCD (7-segmentowy)... iloœæ cyfr 3, wysokoœæ cyfr 10mm Zasilanie... bateria litowa 3,6V typ AA (R6), 2450mAh, (SAFT LS14500) Czas pracy nowej baterii (1)...do 5 lat (w temperaturze otoczenia C) Znamionowe warunki u ytkowania C, <100 %RH (bez kondensacji) Stopieñ ochrony...ip20 (brak ochrony przed wnikaniem wody i kondensacj¹) Obudowa... naœcienna, materia³ ABS UL94-V0, kolor bia³y Wymiary obudowy x 80 x 25 mm Pozycja pracy... dowolna Masa...~97g (z bateri¹) (1) - czas pracy zale y od okresu pomiarowego, obecnoœci karty SD/MMC, trybu pracy wyœwietlacza LCD oraz temperatury pracy: - 5 lat (okres pomiaru >10 min, zapis w pamiêci wewnêtrznej, dane kopiowane wy³¹cznie przez USB, LCD w trybie ekonomicznym, C) - 20 miesiêcy (okres pomiaru >10 min, zapis w pamiêci wewnêtrznej, dane kopiowane wy³¹cznie przez USB, LCD w trybie ci¹g³ym, C) - 7 miesiêcy (okres pomiaru 10 s, pamiêæ wewnêtrzna, dane kopiowane wy³¹cznie przez USB, 25 C) - 1,5 roku (okres pomiaru > 10 min, zapis na karcie SD/MMC, LCD w trybie ekonomicznym, C) - 4 miesi¹ce (okres pomiaru 10 s, zapis na karcie SD/MMC, C) - nieu ywana karta SD/MMC zainstalowana w gnieÿdzie równie skraca czas pracy baterii - jednorazowe przeniesienie ca³ej zawartoœci pamiêci wewnêtrznej (4MB) na kartê SD/MMC trwa oko³o 2 min i zu ywa do 2 mah pojemnoœci baterii (testowane na kartach pamiêci firm SanDisk i Kingston) - u ycie akcesoryjnego zasilacza wyd³u y czas pracy nowej baterii do oko³o 8 lat (20 30 C)

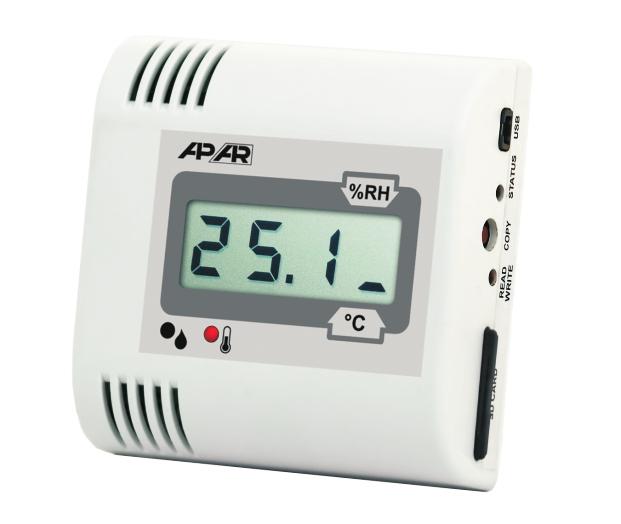

5 4. WYMIARY OBUDOWY ORAZ OPIS ELEMENTÓW ZEWNÊTRZNYCH wyœwietlacz LCD LED - alarm [ C] LED - alarm [%RH] COPY STATUS USB SD/MMC CARD READ WRITE z³¹cze USB do komunikacji z komputerem oraz do zasilacza dioda LED - status 1 pracy (komunikaty i b³êdy) przycisk do kopiowania danych konfiguracyjnych i pomiarowych oraz aktualizacji wyœwietlacza LCD dioda LED - zapis/odczyt pamiêci wewnêtrznej lub SD/MMC gniazdo karty SD/MMC z wyrzutnikiem (typu push-out) (maks. 2GB) Wymiary w mm W przypadku monta u naœciennego w celu wykonania otworów mocuj¹cych mo na zdemontowaæ œciankê tyln¹ obudowy (rozdzia³ 14) i u yæ jej jako szablonu. 5. POD CZANIE DO KOMPUTERA I INSTALACJA STEROWNIKÓW Po pierwszym pod³¹czeniu do komputera system Windows (2000/XP/Vista) wykryje rejestrator pod nazw¹ APAR USB DEVICE i za ¹da instalacji sterowników. W kreatorze znajdowania nowego sprzêtu nale y rêcznie wskazaæ lokalizacjê zawieraj¹c¹ dostarczone na p³ycie CD-ROM sterowniki (katalog DRIVERS). W systemie Windows XP instalacja wygl¹da nastêpuj¹co : 1. zaznaczyæ opcjê Nie, nie tym razem, przycisk Dalej 2. wybraæ Zainstaluj z listy lub okreœlonej lokalizacji (zaawansowane), przycisk Dalej 3. zaznaczyæ Wyszukaj najlepszy sterownik w tych lokalizacjach oraz pole wyboru Uwzglêdnij tê lokalizacjê w wyszukiwaniu :, przycisk Przegl¹daj, w oknie dialogowym wybraæ folder DRIVERS, przycisk Dalej, gdy pojawi siê okno ostrzegawcze Instalacja sprzêtu wciskamy Mimo to kontynuuj 4. instaluje siê wirtualny port COM CDC USB to UART, przycisk Zakoñcz 5. nastêpnie system wykrywa i instaluje Masowe urz¹dzenie magazynuj¹ce -> ATMEL MASS STORAGE USB Device -> Stacja dysków Po zakoñczeniu instalacji rejestrator figuruje w systemie jako wirtualny port COMx (x-numer portu:1,2..) oraz dwa dyski wymienne: pamiêæ wewnêtrzna 4MB z etykiet¹ AR236 (lub AR232) oraz pamiêæ SD/MMC (dostêpna po w³o eniu karty do gniazda SD/MMC CARD ). W pamiêci wewnêtrznej widoczny jest tekstowy plik konfiguracyjny AR236.cfg (lub AR232.cfg). Nie od³¹czaæ urz¹dzenia od komputera przed zakoñczeniem instalacji sterowników oraz przy kolejnych pod³¹czeniach do portu USB w trakcie wykrywania dysków (gdy œwieci dioda READ/WRITE). 6. INSTALACJA OPROGRAMOWANIA Dostarczona p³yta CD-ROM zawiera w folderze SOFTWARE zestaw instalacyjny bezp³atnego oprogramowania do obs³ugi rejestratora. W sk³ad tego zestawu wchodz¹ nastêpuj¹ce aplikacje : - ARSOFT-WZ1 - wyœwietlanie aktualnej temperatury i wilgotnoœci (AR236), napiêcia baterii oraz daty i czasu, konfiguracja zegara czasu rzeczywistego (RTC) oraz pozosta³ych parametrów takich jak start, stop rejestracji, okres pomiaru i zapisu, itp. (rozdzia³ 7), program wymaga komunikacji z rejestratorem (konfiguracja on-line) - ARSOFT-WZ3 - prezentacja graficzna lub tekstowa zarejestrowanych wyników z mo liwoœci¹ wydruku, dane wejœciowe pobierane s¹ jednorazowo z pliku tekstowego z rozszerzeniem csv utworzonego w rejestratorze w pamiêci wewnêtrznej lub na karcie SD/MMC - ARSOFT-WZ4 - tworzenie na dysku pliku konfiguracyjnego z rozszerzeniem cfg umo liwiaj¹cym zaprogramowanie rejestratora za pomoc¹ karty SD/MMC i przycisku COPY, jest to konfiguracja parametrów bez mo liwoœci ustawienia parametrów RTC oraz ID, program nie u ywa komunikacji z rejestratorem (konfiguracja off-line) Najnowsze wersje powy szych programów dostêpne s¹ równie na stronie internetowej ( Szczegó³owe opisy w/w aplikacji znajduj¹ siê w folderach instalacyjnych.

6 7. KONFIGURACJA PARAMETRÓW REJESTRATORA Dostêpne s¹ nastêpujace sposoby konfiguracji parametrów: 1. Poprzez USB i program komputerowy ARSOFT-WZ1 (konfiguracja on-line): - pod³¹czyæ rejestrator do portu USB komputera i uruchomiæ aplikacjê - po nawi¹zaniu po³¹czenia w oknie programu wyœwietlane s¹ bie ¹ce wartoœci mierzone, napiêcie baterii oraz wewnêtrzny czas i data rejestratora, dioda STATUS sygnalizuje obecnoœæ transmisji - po wywo³aniu okna konfiguracji urz¹dzenia dostêpne s¹ parametry zgodne z tabel¹ 1 - nowa wartoœæ parametru musi byæ zatwierdzona przyciskiem ZatwierdŸ zmiany - program pozwala na synchronizacjê czasu i daty z komputerem - bie ¹c¹ konfiguracjê mo na zapisaæ do pliku lub ustawiæ wartoœciami odczytanymi z pliku - rejestrator aktualizuje plik konfiguracyjny z rozszerzeniem cfg po od³¹czeniu od portu USB komputera (pod warunkiem, ze napiêcie baterii > 2,7V ) - przed od³¹czeniem urz¹dzenia od komputera nale y u yæ przycisku Od³¹cz urz¹dzenie - w przypadku braku odpowiedzi: - upewniæ siê czy sterowniki zosta³y poprawnie zainstalowane - od³¹czyæ na kilka sekund i ponownie pod³¹czyæ rejestrator do portu USB - wykonaæ restart komputera - wyj¹æ na kilka sekund bateriê z rejestratora (zgodnie z opisem w rozdziale 14) 2. Z pliku konfiguracyjnego utworzonego w programie ARSOFT-WZ4 (konfiguracja off-line): - uruchomiæ aplikacjê i w polu Urz¹dzenie wybraæ nazwê urz¹dzenia (AR232 lub AR236) - ustawiæ wymagane parametry wyœwietlane zgodnie z tabel¹ 1 (oprócz RTC oraz ID) - aktualn¹ konfiguracjê mo na równie stworzyæ modyfikuj¹c wartoœci odczytane z istniej¹cego pliku - zapisaæ utworzon¹ konfiguracjê do pliku (AR236.cfg lub AR232.cfg) i umieœciæ j¹ na karcie SD/MMC (u ywaj¹c do tego celu czytnika kart) - zainstalowaæ kartê w gnieÿdzie SD/MMC CARD rejestratora i wcisn¹æ przycisk COPY, w trakcie trwania operacji kopiowania œwieci siê dioda STATUS - po zgaœniêciu diody STATUS usun¹æ kartê z gniazda - w celu pomyœlnego zakoñczenia konfiguracji off-line parametry w rejestratorze dotycz¹ce ochrony danych przed niepowo³anym kopiowaniem i modyfikacj¹ musz¹ byæ nastêpuj¹ce: bloc=wy³¹czona, Prot=wy³¹czona lub gdy Prot=w³¹czona to wartoœæ parametru Pass w pliku na karcie SD/MMC musi byæ zgodna z wartoœci¹ tego parametru w rejestratorze - wciœniêcie przycisku COPY i pomyœlna autoryzacja karty wyzwala równie akcjê przeniesienia plików archiwalnych z rozszerzeniem csv na tê kartê Tabela 1. Parametry konfiguracyjne Ustawienia NR Nazwa Opis parametru Wartoœæ parametru i zakres zmiennoœci firmowe u ytkow. 0 RTC czas wewnêtrzny , gg:mm:ss rejestratora (1) 1 Start czas pocz¹tku rejestracji (2) , gg:mm:ss Stop czas koñca rejestracji (2) , gg:mm:ss MPer okres pomiaru i zapisu (3) 10s 24godz, skok 10s 10 min 4 SDest pamiæã do zapisu pomiarów wewnêtrzna lub auto (SD/MMC gdy obecna) auto 5 dot rozdzielczoœæ wskazañ 0 = 1 C i 1%RH, 1 = 0,1 C i 0,1%RH 1=0,1 6 cohum przesuniecie zera %RH (dotyczy jedynie AR236) 0 %RH dla wilgotnoúci (5) 7 cotem przesuniecie zera C 0 C dla temperatury (5) 8 bloc blokada przycisku COPY wy³¹czona lub w³¹czona wy³¹cz. 9 Pass haslo autoryzacji karty Prot ¹danie autoryzacji karty (6) wy³¹czone lub w³¹czone wy³¹cz. 11 ID numer identyfikacyjny (7)

7 Ustawienia NR Nazwa Opis parametru Wartoœæ parametru i zakres zmiennoœci firmowe u ytkow. 12 LCDmod tryb pracy wyœwietlacza (4) ekonomiczny lub ci¹g³y ekonom. 13 LCDupd okres aktualizacji wyœwietlacza 10s 24godz, skok 10s 2min w trybie ci¹g³ym (4) 14 AHiHum alarm górny dla wilgotnoœci (8) %RH (dotyczy jedynie AR236) 100%RH 15 ALoHum alarm dolny dla wilgotnoœci (8) %RH (dotyczy jedynie AR236) 0 %RH 16 AHiTem alarm górny dla temperatury (8) C 100 C 17 ALoTem alarm dolny dla temperatury (8) C -40 C Uwagi: (1) - parametr dostêpny jedynie z poziomu programu ARSOFT-WZ1 (2) - przyrz¹d nie rejestruje danych w pliku gdy jest pod³¹czony do portu USB komputera (3) - okres pomiaru i zapisu liczony jest od momentu od³¹czenia od portu USB (4) - szczegó³owe informacje o trybach pracy wyœwietlacza znajduj¹ siê w rozdziale 11 (5) - parametry umo liwiaj¹ce przesuniêcie wskazañ dla pomiarów (np. w przypadku stwierdzenia rozbie noœci pomiêdzy wartoœciami rzeczywistymi, a mierzonymi) (6) - gdy Prot=w³¹czone wówczas bêd¹ obs³ugiwane jedynie karty SD/MMC posiadaj¹ce plik konfiguracyjny w którym has³o (Pass) jest zgodne z has³em w rejestratorze. Pozwala to zapobiec usuniêciu plików archiwalnych csv z pamiêci wewnêtrznej oraz zmianie parametrów konfiguracyjnych rejestratora przez osoby niepowo³ane. Dla Prot=wy³¹czone obs³ugiwane s¹ wszystkie karty SD/MMC. (7) - parametr dostêpny jedynie z poziomu programu ARSOFT-WZ1, u ywany do identyfikacji plików z zarejestrowanymi danymi pochodz¹cych od wielu ró nych rejestratorów (8) - szczegó³owe informacje o konfiguracji alarmów znajduj¹ siê w rozdziale OBS UGA I FUNKCJE KARTY SD/MMC Korzystanie z karty SD/MMC mo e byæ szczególnie przydatne do przenoszenia danych w przypadku stacjonarnego (naœciennego) monta u rejestratora oraz gdy rozmiar pamiêci wewnêtrznej jest niewystarczaj¹cy do zapisu wymaganej iloœci pomiarów. Poprawnie zainstalowana karta w gnieÿdzie SD/MMC CARD posiada nastêpuj¹ce funkcje: - przechowywanie plików zapisywanych danymi w trakcie trwania rejestracji - konfiguracja off-line parametrów urz¹dzenia (z pliku konfiguracyjnego AR236.cfg lub AR232.cfg po naciœniêciu przycisku COPY, patrz rozdzia³ 7) - przeniesienie plików archiwalnych z rozszerzeniem csv z pamiêci wewnêtrznej na tê kartê (akcja zachodzi po wciœniêciu przycisku COPY i pomyœlnej autoryzacji lub gdy ¹danie autoryzacji jest wy³¹czone, w trakcie trwania operacji œwieci siê dioda STATUS, czas do 2 min dla 4 MB danych). - przenoszenie plików csv z pamiêci wewnêtrznej na kartê SD/MMC przebiega JEDNOCZEŒNIE z konfiguracj¹ off-line w zwi¹zku z czym nale y zapewniæ na karcie odpowiedni plik cfg (lub jego brak gdy parametr Prot=wy³aczone) aby unikn¹æ niepo ¹danej rekonfiguracji rejestratora - dla uzyskania maksymalnie d³ugiego czasu pracy baterii zaleca siê u ywanie kart SD/MMC markowych producentów (np. SanDisk czy Kingston) sformatowanych w systemie plików FAT16. - karta powy ej 2GB grozi zawieszeniem siê urz¹dzenia wymagaj¹cym chwilowego wyjêcia baterii

8 9. PRZEGL DANIE ZAREJESTROWANYCH POMIARÓW I ZDARZEÑ W celu archiwizacji danych rejestrator tworzy plik tekstowy z rozszerzeniem csv w pamiêci wewnêtrznej lub na karcie SD/MMC. Zapis do pliku odbywa siæ tylko wtedy gdy aktualny czas (RTC) znajduje siæ wewnàtrz zakresu czasu zdefiniowanego przez parametry 1:Start i 2:Stop rejestracji (rozdz.7, Tabela 1). Nazwa pliku zawiera typ urz¹dzenia (AR236 lub AR232), numer identyfikacyjny 11:ID oraz datê i czas utworzenia np. AR236_1_ _ csv. Format pojedynczego rekordu danych jest nastêpuj¹cy: numer porz¹dkowy zdarzenia;data;czas;identyfikator zdarzenia;argument 1;argument 2;suma kontrolna, przyk³adowy rekord dla pomiaru wilgotnoœci i temperatury w AR236: 30; ;16:34:58;5;49,5;26,2;8BE2 gdzie wilgotnoœæ=49,5%rh, temperatura=26,2 C. Rodzaje oraz identyfikatory rejestrowanych zdarzeñ: - pomiar temperatury i wilgotnoœci (identyfikator zdarzenia 5, %RH i C dla AR236 lub C dla AR232) - pod³¹czenie do portu USB (0, USB;CONNECTED ) - od³¹czenie od portu USB (1, USB;DISCONNEC ) - za³adowanie nowych parametrów konfiguracyjnych (3, NEW;ON-LINE lub NEW;OFF-LINE ) - utworzenie nowego pliku csv (4, ID;xxxx, gdzie xxxx - wartoœæ parametru 11:ID urz¹dzenia) - niskie napiêcie baterii, poni ej 3.15V (6, LVBAT;x.xx, gdzie x.xx - napiêcie baterii [V] ) W celu prezentacji graficznej lub tekstowej oraz wydruku zarejestrowanych wyników nale y u yæ programu ARSOFT-WZ3, który dodatkowo pozwala na wykrycie niepowo³anej modyfikacji archiwum. Alternatywnie pliki csv mo na edytowaæ w arkuszach kalkulacyjnych (OpenOffice Calc, Microsoft Excel, itp.), a tak e edytorami tekstu (Windows WordPad, Notepad++, itp). - w przypadku zainstalowania lub usuniêcia karty SD/MMC w trakcie rejestracji tworzony jest nowy plik csv w którym numery porz¹dkowe zdarzeñ s¹ kontynuowane z poprzedniego pliku KONFIGURACJA ALARMÓW W trakcie wyœwietlania wartoœci mierzonych rejestrator pozwala równie na sygnalizacjê stanów alarmowych krótkimi b³yskami diod LED powtarzanymi co 1 sekundê. Charakterystyki oraz wartoœci progów alarmowych dla wilgotnoœci (tylko AR236) lub temperatury definiuj¹: alarm dolny (parametry 15:ALoHum, 17:ALoTem) oraz alarm górny (14:AHiHum, 16:AHiTem), patrz rozdzia³ 7, Tabela 1. W celu uzyskania alarmu dolnego, górnego lub poza pasmem nale y ustawiæ alarm dolny na wartoœæ mniejsz¹ od alarmu górnego - Rys.1. Alarm w zadanym paœmie wystêpuje gdy wartoœæ alarmu dolnego jest wiêksza od alarmu górnego - Rys.2. wartoœæ mierzona alarm górny alarm dolny górny zakres alarmowy wilgotnoœæ lub temperatura dolny zakres alarmowy czas wartoœæ mierzona alarm dolny alarm górny wilgotnoœæ lub temperatura zakres alarmowy czas stan alarmu stan alarmu za³¹czony za³¹czony wy³¹czony czas wy³¹czony czas Rys.1. Alarm górny, dolny lub poza pasmem Rys.2. Alarm w paœmie

9 11. WYBÓR TRYBU PRACY WYŒWIETLACZA LCD Wyœwietlacz mo e pracowaæ w jednym z dwóch trybów: ekonomicznym (gdy parametr 12: LCDmod = ekonomiczny) lub ci¹g³ym (LCDmod = ci¹g³y). W trybie ekonomicznym wyœwietlacz jest w³¹czany na kilka sekund po ka dym wykonanym pomiarze w trakcie rejestracji lub rêcznie po wciœniêciu przycisku COPY. Taki rodzaj pracy zapewnia minimalne zu ycie energii i tym samym wyd³u a siê czas pracy rejestratora bez wymiany baterii. W trybie ci¹g³ym wyœwietlacz jest ci¹gle za³¹czony i aktualizowany po wyst¹pieniu jednej z przyczyn: - wyst¹pi³ pomiar i zapis w trakcie rejestracji (zgodnie z parametrem 3:MPer, patrz rozdzia³ 7, Tabela 1) - wyst¹pi³ pomiar zgodnie z okresem aktualizacji wyœwietlacza (13:LCDupd) - wyst¹pi³ pomiar po wciœniêciu przycisku COPY Okres aktualizacji wyœwietlacza (parametr 13:LCDupd) pozwala na wykonywanie pomiarów równie gdy rejestracja jest wy³¹czona. Dla zmniejszenia zu ycia baterii zaleca siê ustawianie tego parametru na wartoœci wiêksze od 1min

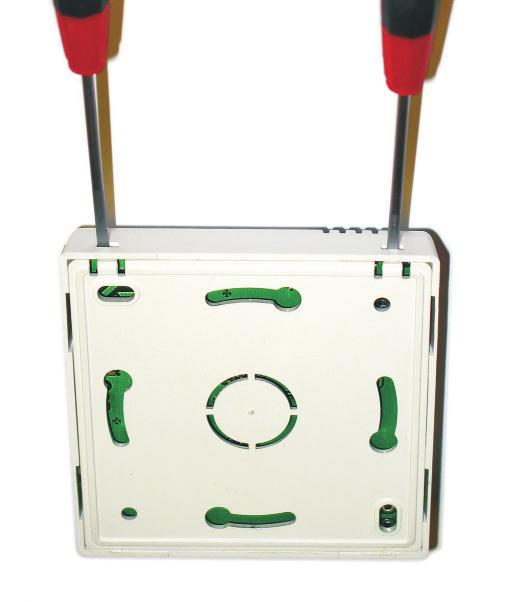

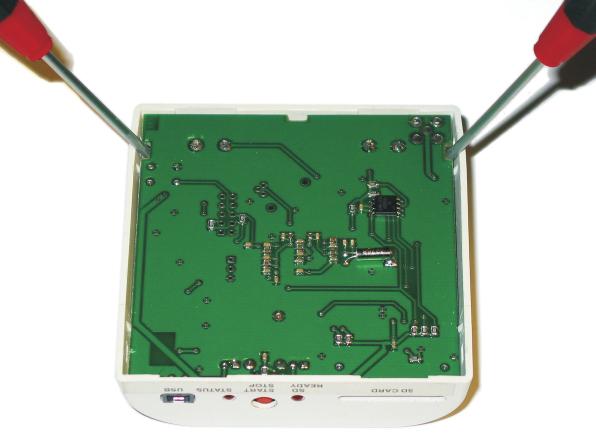

10 14. WYMIANA BATERII W celu wymiany baterii nale y przygotowaæ 2 p³askie œrubokrêty i wykonaæ nastêpuj¹ce czynnoœci: - zdemontowaæ œciankê tyln¹ obudowy (zgodnie z rysunkiem 1) - ostro nie wyj¹æ p³ytkê steruj¹c¹ rejestratora z obudowy (rysunek 2) - wymieniæ bateriê na now¹ odpowiedniego typu (rozdzia³ 3) z zachowaniem biegunowoœci w uchwycie - z³o yæ ca³oœæ poprzez umieszczenie p³ytki i œcianki tylnej na swoim miejscu W trakcie wymiany baterii zegar czasu rzeczywistego (RTC) jest zerowany i wymaga ponownego ustawienia za pomoc¹ programu ARSOFT-WZ1, pozosta³e parametry nie ulegaj¹ zmianie zatrzaski Rys.1. Demonta œcianki tylnej Rys.2. Demonta p³ytki sterujacej
