ETD6105W. Systemy Zabezpieczeń Obiektów

Transkrypt

1 ETD6105W Systemy Zabezpieczeń Obiektów Kolokwium 24 kwietnia

2 ETD6105W Systemy Zabezpieczeń Obiektów Materiały do wykładu: Hasło: szo110 Konsultacje p. 101 C2: poniedziałek 13:00 15:00 czwartek 12:00 14:00 2

3 Literatura: o o o o o o o o o Internet Systemy alarmowe dwumiesięcznik, W-wa Zabezpieczenia dwumiesięcznik, AAT Trading Company, W-wa Inteligentny Dom, Inteligentny Budynek dwumiesięcznik, W-w Twierdza dwumiesięcznik, W-w Cenne, bezcenne / utracone dwumiesięcznik, Ośrodek Ochrony Zbiorów Publicznych, W-wa Ochrona i konserwacja zabytków - Ministerstwo Kultury i Sztuki, W-w Elektronik miesięcznik, AVT, W-wa Materiały producentów 3

4 Literatura: o Automatyczna identyfikacja w systemach logistycznych, Oficyna Wydawnicza PWr, Wrocław 2004 o Detekcja sygnałów optycznych, WNT Warszawa 2001 o Optoelektronika, Kathryn Booth, WKŁ Warszawa 2001 o Instalacje elektryczne, Henryk Markiewicz, WNT W-wa 2002 o Kody kreskowe, Biblioteka Logistyka, Poznań 2000 o Wizyjne przetworniki optoelektroniczne, Marek Rusin, WKŁ W-wa 1990 o Systemy transmisji, Marek Rusin, WKŁ W-wa 1990 o Vademecum ochrony obiektów zabytkowych, W.Jaskulski, S. Kocewiak, P. Ogrodzki, J. Rulewicz o Vademecum Zabezpieczenia Muzeów, S. Kocewiak, P. Ogrodzki J. Rulewicz o Vademecum ochrony obiektów sakralnych, W.Jaskulski, S. Kocewiak, P. Ogrodzki, J. Rulewicz, Ośrodek Ochrony i Konserwacji Zabytków W-wa 1996 o Mechaniczne i elektroniczne systemy zabezpieczeń, Zespół pod redakcją Andrzeja Wójcika, Verlag Dashofer, W-wa 2003 o Wybrane zagadnienia biometrii, Krzysztof Ślot, WKŁ W-wa 2008 o Telewizyjne systemy dozorowe, Paweł Kałużny, WKŁ W-wa

5 SYSTEMY OCHRONY TECHNICZNEJ 5 System alarmowy sygnalizacji włamania i napadu (SSWiN) System alarmowy sygnalizacji pożaru System telewizji użytkowej (CCTV) System kontroli dostępu (ACC) System ewakuacyjny i antypanikowy System monitoringu zagrożeń środowiskowych, przemysłowych i technicznych System zabezpieczeń budowlanych, mechaniczn. i elektromechanicznych System ochrony wewnętrznej System transmisji i monitoringu alarmów Specjalizowane systemy alarmowe i sygnalizacji zagrożeń System ochrony teleinformatycznej i radioelektronicznej Klasyfikacja systemów ochrony technicznej Zależnie od rodzaju potencjalnego zagrożenia można zaplanować do ich neutralizacji jeden lub kilka systemów. Najczęściej są to: - sswn - ssp - cctv - acc IB to kontrola i sterowanie nie ochrona osób i mienia

6 SSWiN System sygnalizacji włamania i napadu podstawowy system zabezpieczający przed działaniami przestępczymi 6

7 CCTV System telewizji przemysłowej Kamery Przesył Przełączanie Zapis Wyświetlanie Zdalny nadzór 7

8 ACC kontrola dostępu Sterowanie dostępem do obszarów chronionych podczas funkcjonowania obiektu Identyfikator Czytnik Kontroler Oprogramowanie Elektrozaczep 8

9 Wewnętrzne służby ochrony: System ochrony wewnętrznej - podlegają kierownikowi jednostki, - zapewniają ochronę mienia w granicach chronionych obszarów i obiektów, - konwojują mienie jednostki, - muszą mieć koncesję 9

10 System transmisji i monitoringu alarmów System transmisji alarmu stanowią urządzenia i sieć użyte do przekazania informacji o stanie systemów alarmowych do zdalnego systemu nadzoru. - monitoring dialerowy -monitoring radiowy - monitoring z wykorzystaniem tzw. "łączy sztywnych" - monitoring wielotorowy 10

11 System alarmowy sygnalizacji włamania i napadu (SSWiN) System alarmowy sygnalizacji pożaru SYSTEMY OCHRONY TECHNICZNEJ System zabezpieczeń budowlanych, mechaniczn. i elektromechanicznych System ochrony wewnętrznej Klasyfikacja systemów ochrony technicznej System telewizji użytkowej (CCTV) System transmisji i monitoringu alarmów System kontroli dostępu (ACC) Specjalizowane systemy alarmowe i sygnalizacji zagrożeń System ewakuacyjny i antypanikowy System ochrony teleinformatycznej i radioelektronicznej 11 System monitoringu zagrożeń środowiskowych, przemysłowych i technicznych

12 Analiza zagrożeń - koncepcja ochrony obiektu Przyczyna 12

13 Ochrona obiektów q q q zabezpieczenia mechaniczne opóźniacze zagrożenia zabezpieczenia elektroniczne przyspieszacze wykrywania ochrona fizyczna interwencja bezpośrednia Zabezpieczenia mechaniczne drzwi, okna kraty, ogrodzenia sejfy skarbce kasy Zabezpieczenia elektroniczne sygn. włamania sygn. pożaru tv dozorowa kontrola dostępu konwoje Ochrona fizyczna strażnicy ochrona policja agencje 13

14 Czas nowoczesne urządzenia elektroniczne to bezpieczeństwo chronionego obiektu, ale warunkiem rzeczywistego bezpieczeństwa jest interwencja pracowników ochrony fizycznej lub policji tak więc najistotniejszym czynnikiem, mającym wpływ na skuteczność zabezpieczenia jest CZAS = zabezp. mech. 14

15 Czas CZAS swobodnego działania potencjalnego intruza CZAS oporu urządzeń mechanicznych po uruchomieniu sygnalizacji alarmowej < = CZAS potrzebny odpowiednim służbom podejmującym interwencję Czas trwania włamania 15 ATAK ALARM PRZYBYCIE SIŁ ZAKOŃCZENIE INTERWENCYJNYCH WŁAMANIA POKONANIE OPORU ZABEZPIECZENIA MECHANICZNEGO

16 Analiza zagrożeń 16

17 Analiza zagrożeń 17

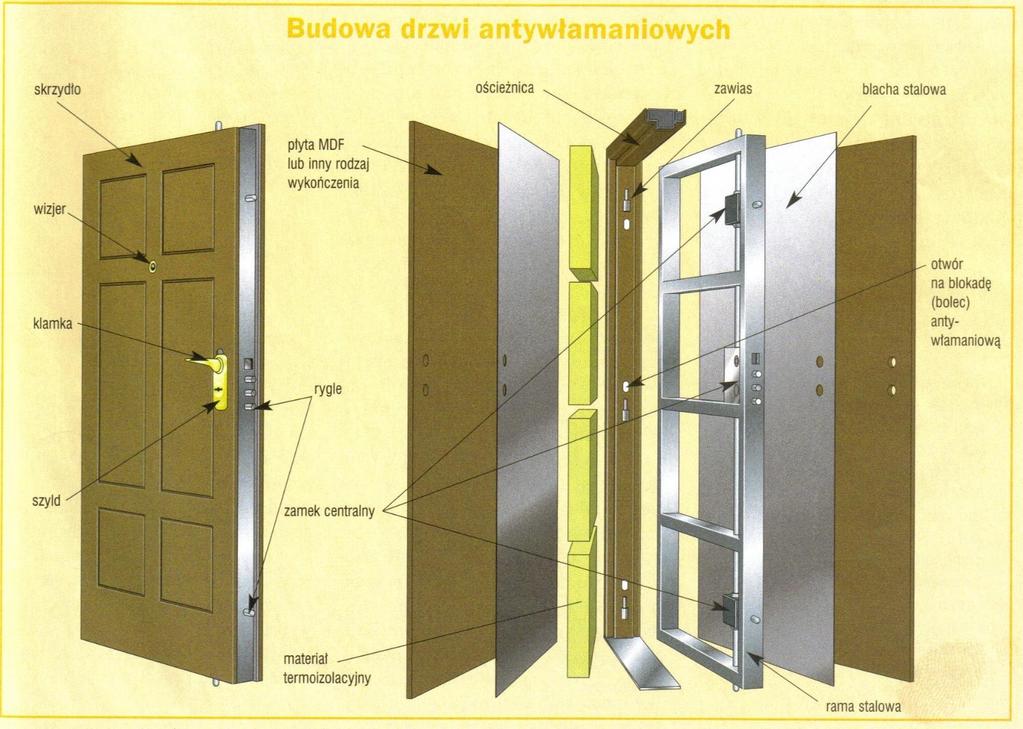

18 Drzwi Dobre drzwi uniemożliwią ich szybkie sforsowanie oczywiście w komplecie z dobrym zamkiem Certyfikaty jedn.bad. 18

19 Okna ościeżnica okucia okienne szyby żaluzje, kraty, okiennice 19

20 Okna Kraty to dość skuteczny sposób zabezpieczenia okien przed włamaniem ale, mają poważną wadę mogą utrudnić ewakuację z zagrożonego budynku. Okiennica chroni przed utratą ciepła i przed włamywaczami. 20

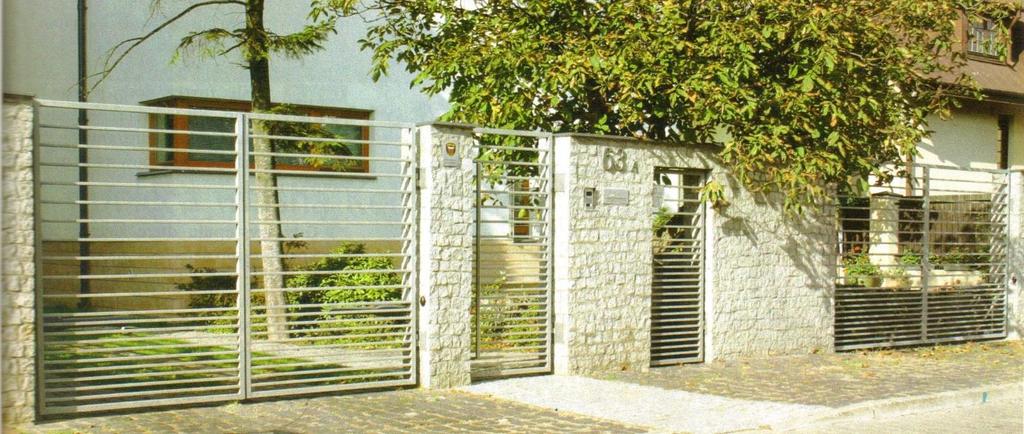

21 Ogrodzenie wysokość zależna od stopnia zagrożenia konstrukcja elementy płotu nie mogą być drabiną, górna krawędź ma utrudnić przejście, połączenia nie skręcane tylko nitowane lub spawane 21

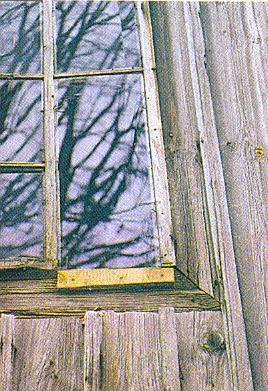

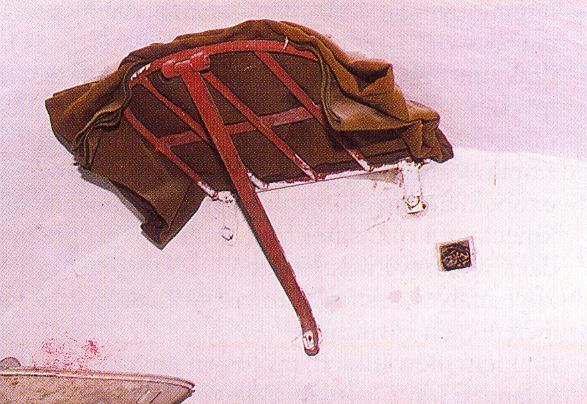

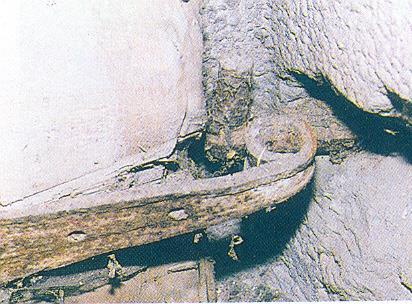

22 Zabezpieczenia mechaniczne Zabezpieczony właz dachowy 22 Zdewastowana stolarka, ubytki

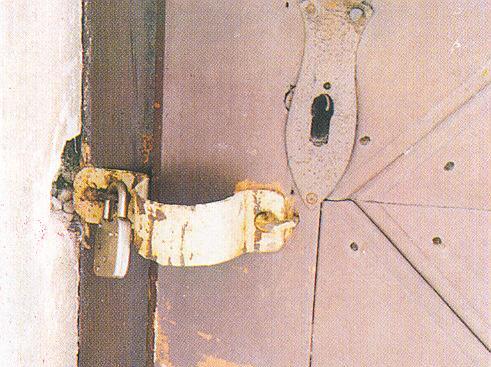

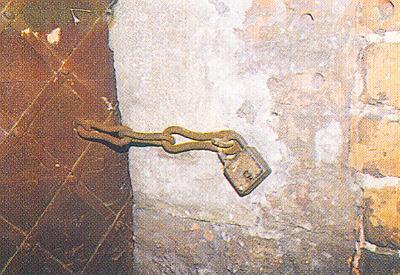

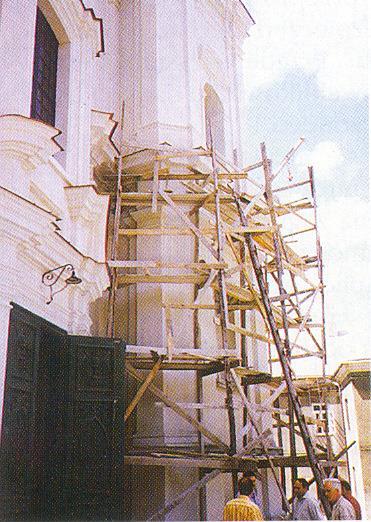

23 Zabezpieczenia mechaniczne Zaproszenie dla złodzieja 23

24 Zabezpieczenia mechaniczne 24

25 Zabezpieczenia mechaniczne 25

26 Ochrona obiektów q q q zabezpieczenia mechaniczne opóźniacze zagrożenia zabezpieczenia elektroniczne przyspieszacze wykrywania ochrona fizyczna interwencja bezpośrednia Zabezpieczenia mechaniczne drzwi, okna kraty, ogrodzenia sejfy skarbce kasy Zabezpieczenia elektroniczne sygn. włamania sygn. pożaru tv dozorowa kontrola dostępu konwoje Ochrona fizyczna strażnicy ochrona policja agencje 26

27 System Sygnalizacji Włamania i Napadu Cel nadrzędny jak najwcześniejsze wykrycie zagrożenia Zadanie ochrona osób i ochrona mienia przed wandalizmem, kradzieżą, włamaniem i sabotażem Koniecznie system powinien być podłączony do stacji monitorowania alarmów i agencji ochrony 27

28 Dobór elementów systemu Norma PN-93/E Systemy alarmowe określa podstawowe wymagania kwalifikacji systemów alarmowych w zakresie ochrony osób i mienia w zabezpieczanych obiektach. Klasa systemu alarmowego: SA1 SA2 SA3 SA4 poziom środków technicznych czułość systemu zdolność do ochrony Klasa urządzeń: klasa A - popularna klasa B - standardowa klasa C - profesjonalna klasa S specjalna odporność na zakłócenia ochrona przeciwsabotażowa kontrola linii max co 1 sek. Kategorie zagrożeń: Z1 mienie małej wartości Z2 mienie średniej wartości Z3 duża wartość Z4 bardzo duża wartość poziom zagrożenia 28 Nie wolno stosować urządzeń niższej klasy do systemów zakwalifikowanych do wyższej klasy np. do systemu SA2 można stosować urządzenia B i C, natomiast do klasy SA3 nie można stosować urządzeń klasy A lub B Instalator, oddając system do eksploatacji, wydaje oświadczenie o zgodności z daną klasą

29 Jakie elementy powinna zawierać instalacja alarmowa, aby zabezpieczyć dom przed włamaniem? 29

30 Elementy systemu Powiadamianie i monitoring Sygnalizatory Komputer z odpowiednim oprogramowaniem Manipulatory Centrala Alarmowa Czujki 30 Elementy systemu CCTV Urządzenia systemu ACC

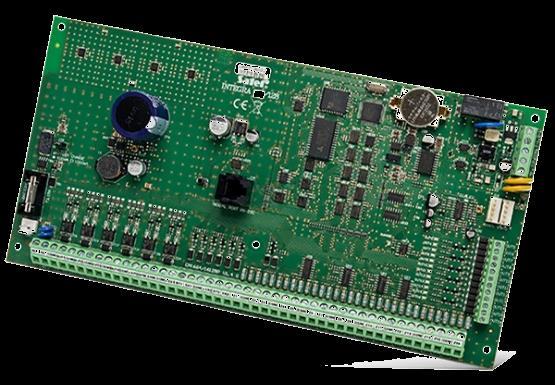

31 Centrala alarmowa dobór powinien uwzględniać realizowane funkcje i wielkość instalacji 31 INTEGRA 128 Płyta główna centrali alarmowej 16 wejść (obsługuje max. 128 linii)

32 Podłączenie linii alarmowych Przykład podłączenia do centrali czujki typu NC w konfiguracji 2EOL Do płyty centrali można dołączyć 8/16 linii 32

33 Sposoby działania linii 33

34 Sposoby działania linii Dwuparametryczna trójstanowa DEOL R1 R2 34

35 Moduły rozszerzające Podłączamy je równolegle do czteroprzewodowej magistrali-szyny INTEGRA 128 Płyta główna centrali alarmowej 35

36 Magistrala manipulatorów Podłączenie manipulatora LCD do centrali Do płyty centrali można dołączyć do 8 różnych manipulatorów. Łączymy je równolegle 36 Manipulator LCD

37 Magistrala ekspanderów Podłączenie modułów rozszerzeń: - dwie magistrale ten sam priorytet - do 32 modułów na magistrali - wszystkie łączone równolegle 37 Ekspander wejść dodatkowe 8 linii

38 Ekspandery CA-64 E. Ekspander wejść. Umożliwia rozbudowę systemu o 8 wejść obsługujących konfiguracje NO, NC, EOL i 2EOL. INT-S-GR/INT-S-BL/INT-SK-GR. Klawiatura strefowa. Pozwala sterować czuwaniem jednej strefy, może realizować funkcje kontroli dostępu i sterować pracą zamka elektromagnetycznego drzwi. CA-64 SR. Ekspander czytników kart zbliżeniowych - obsługuje czytniki kart zbliżeniowych i steruje zamkiem elektromagnetycznym drzwi. Umożliwia sterowanie stanem stref przy pomocy kart zbliżeniowych. ACU-100. Kontroler systemu bezprzewodowego ABAX. Pozwala na rozbudowę systemu alarmowego o dodatkowe urządzenia bezprzewodowe. 38

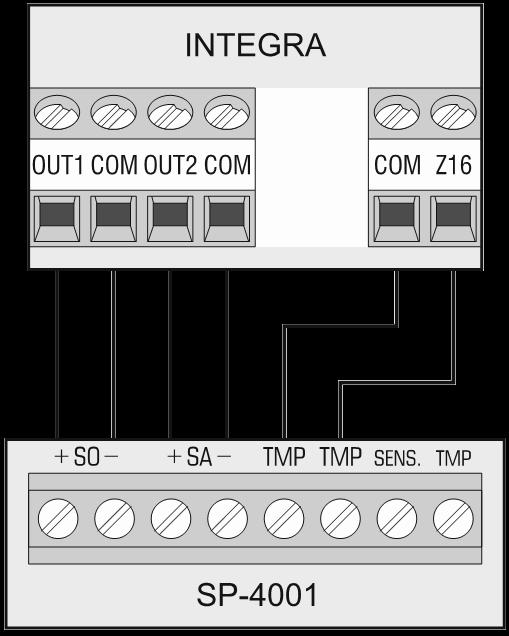

39 Magistrala wyjść programowalnych Wyjścia wysokoprądowe zasilanie Obwód sabotażowy na Z16 39

40 Sposoby działania linii 40

41 Programowanie RS232 System bezprzewodowy INTEGRA WRL 41

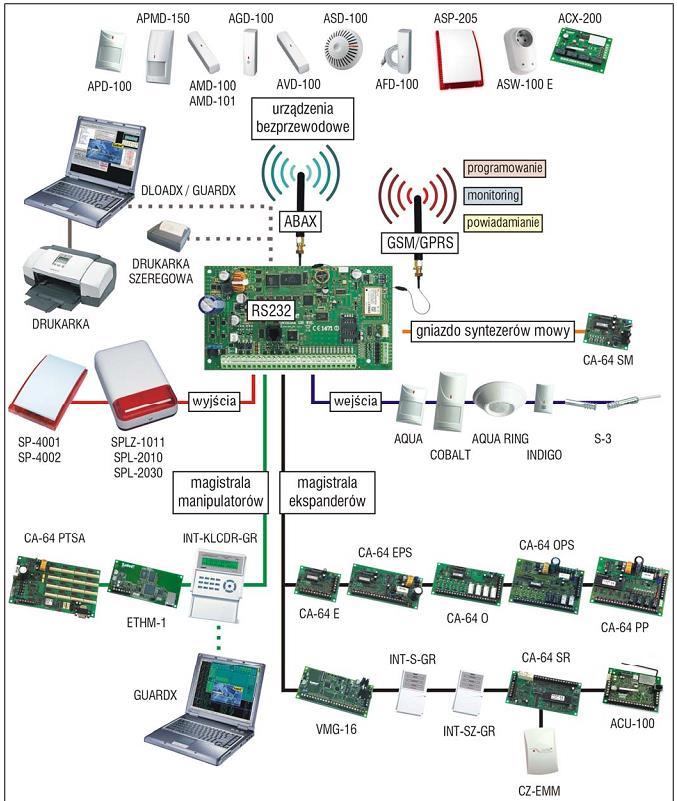

42 42 System alarmowy na bazie INTEGRY

43 Sposoby działania linii 43

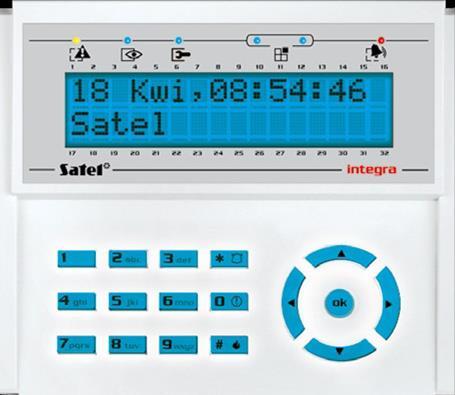

44 Szyfrator - komunikacja użytkownika z centralą 44

45 Rejestr zdarzeń Centrala alarmowa posiada pamięć zdarzeń (RAM) i powinna rejestrować: - alarm - sabotaż - uszkodzenie zasilania - inne uszkodzenia - stan włączenia/wyłączenia - kasowanie - stan blokady - dostęp do zmiany funkcji realizowanych przez centralę Zapisywane są w niej wszystkie informacje o wszelkich zdarzeniach wraz z datą i czasem wystąpienia zdarzenia. Rejestr zdarzeń powinien być przechowywany przez co najmniej 30 dni w przypadku awarii zasilania podstawowego. 45

46 Centrala Centrala alarmowa jest urządzeniem decyzyjnym w systemie. Na podstawie informacji otrzymywanych z czujek oraz algorytmów zaprogramowanych przez użytkownika określa czas i rodzaj wyzwalanego alarmu. Możliwe stany pracy centrali: - brak czuwania oczekiwanie na sygnały z linii 24-godzinnych, linii sabotażowych i układów zasilania (antymasking) - czuwanie j.w. oraz sygnały z linii dozorowych 46 - alarm uruchomienie urządzeń alarmujących po przyjęciu sygnału alarmowego

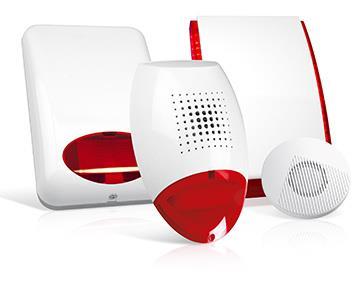

47 Sygnalizacja alarmu Po wystąpieniu kryterium alarmu uruchamiane są przyłączone do centrali sygnalizatory optyczne i akustyczne. Sygnały alarmowe bądź ostrzeżenia o awarii systemu mogą być transmitowane do oddalonego centrum nadzoru (stacji monitorującej, policji). Transmisja takich sygnałów poza teren obiektów objętych ochroną może być wykonana przewodowo lub bezprzewodowo, za pomocą fal radiowych 47

48 Sygnalizacja alarmu kody zdarzeń Można ustalić kody, jakie będą zgłaszane do stacji monitorujących w razie zaistnienia poszczególnych zdarzeń 48 Klawisz dostępu Alarm Kod zdarzenia Alarm medyczny Alarm napadowy Alarm pożarowy Przymus Koniec alarmu Koniec alarmu medycznego Koniec alarmu napadowego

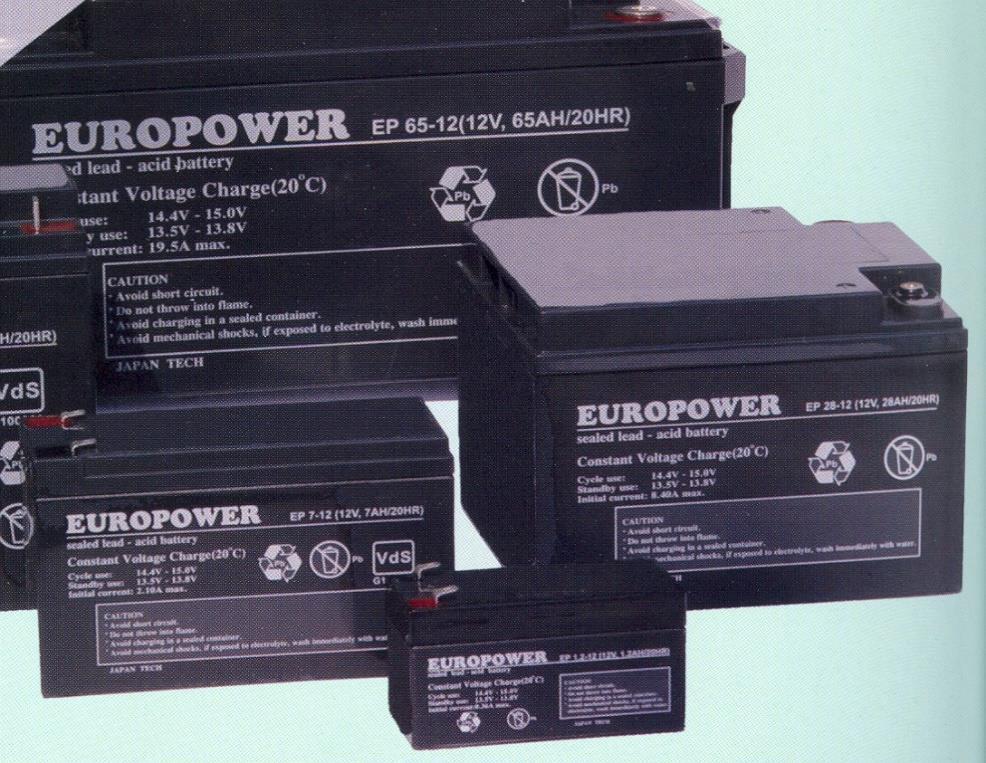

49 Zasilanie Zasilanie centrali winno odbywać się z dwóch niezależnych od siebie źródeł: podstawowego (sieć energetyczna) rezerwowego (akumulator) Akumulator: - bezobsługowy, hermetyczny - kwasowo-ołowiowy z rekombinacją gazów - praca w każdej pozycji - temperatura pracy C do C 49

50 Zasilanie Pojemność akumulatora powinna być dobrana zgodnie z wzorem: Q = 1,25(I 1 t 1 + I 2 t 2 ) [Ah] gdzie: I 1 - całkowity prąd pobierany przy zaniku zasilania podstawowego w stanie czuwania, t 1 - wymagany czas dozoru, I 2 - całkowity prąd pobierany w stanie alarmowania, t 2 - wymagany czas alarmowania. 50

51 Zasilanie Źródło rezerwowe musi gwarantować czas co najmniej 15 minut alarmu (zasilanie sygnalizatorów) oraz dozorowanie systemu w czasie: - 12h - dla obiektów z ciągłą służbą serwisową, - 36h - dla obiektów z ciągłym dozorem ludzkim, - 72h - dla obiektów bez ciągłego dozoru ludzkiego. Przełączanie zasilania systemu odbywa się automatycznie i nie powoduje zakłóceń pracy systemu. Nie można wykorzystywać źródeł zasilania systemu alarmowego do jednoczesnego zasilania innych urządzeń elektrycznych. 51

52 Pobór prądu Centrala alarmowa Integra 128 Zasilanie płyty głównej: 20 V AC Hz (transformator) Obciążalność wyjść programowalnych: 3 A Obciążalność szyny manipulatorów: 2,5 A Obciążalność szyny ekspanderów: 2,5 A Pobór prądu przy napięciu ok. 12 V Centrala 150 ma Czujka 12 ma Szyfrator 32 ma Moduł 8-liniowy 25 ma Sygnalizator 900 ma 52

53 Zabezpieczenie fizyczne nie zapobiega włamaniu czy kradzieży. Jest specjalistycznym narzędziem pracy służb ochrony. Reakcja na sygnał alarmowy z systemu należy do człowieka: - monitoring systemu - firma reagująca na sygnały alarmowe 53

54 Uprawnienia instalatora 54 Licencja pracownika zabezpieczenia technicznego pierwszego/drugiego stopnia upoważnia do: - montażu elektronicznych urządzeń i systemów alarmowych, sygnalizujących zagrożenie chronionych osób i mienia, oraz eksploatacji, konserwacji i napraw w miejscach ich zainstalowania - montażu urządzeń i środków mechanicznego zabezpieczenia oraz ich eksploatacji, konserwacji, napraw i awaryjnym otwieraniu w miejscach zainstalowania - opracowania projektów zabezpieczenia technicznego - organizowania i kierowania zespołami pracowników zabezpieczenia technicznego ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 4 czerwca 1998 r. w sprawie wzoru i trybu wydawania licencji pracownika ochrony fizycznej i licencji pracownika zabezpieczenia technicznego oraz trybu i częstotliwości wydawania przez organy Policji opinii o pracownikach ochrony. (Dz. U. z dnia 26 czerwca 1998 r.)

55 Licencja instalatora O wydanie licencji pracownika zabezpieczenia technicznego drugiego stopnia może ubiegać się osoba, która: 1) ukończyła 21 lat 2) ma obywatelstwo polskie 3) ma pełną zdolność do czynności prawnych 4) nie była skazana prawomocnym orzeczeniem za przestępstwo umyślne 55 Licencję pracownika zabezpieczenia technicznego drugiego stopnia wydaje się osobie, która: 1) posiada nienaganna opinie wydaną przez komendanta komisariatu Policji właściwego ze względu na jej miejsce zamieszkania, 2) posiada zdolność fizyczną i psychiczną do wykonywana zadań, stwierdzona orzeczeniem lekarskim, 3) posiada wykształcenie zawodowe, co najmniej średnie techniczne o specjalności elektronicznej, elektrycznej, łączności, mechanicznej albo stopień specjalizacji zawodowej przyznawany na podstawie odrębnych przepisów.

56 Licencja instalatora Licencja pracownika zabezpieczenia technicznego pierwszego stopnia - blankiet o wymiarach 9,5 x 6,5 cm obustronnie foliowany, zaopatrzony w lewym dolnym rogu w hologram z wizerunkiem godła państwowego. 56
