1 Sprzęgła bezluzowe: ROTEX GS Sprzęgło bezluzowe skrętnie elastyczne TOOLFLEX Sprzęgło mieszkowe RADEX -NC Sprzęgło do serwonapędów ROTEX GS TOOLFLEX RADEX-NC 0

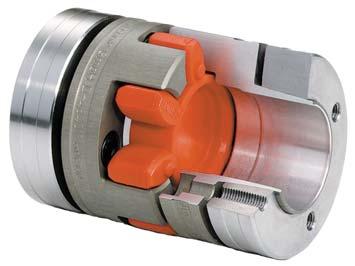

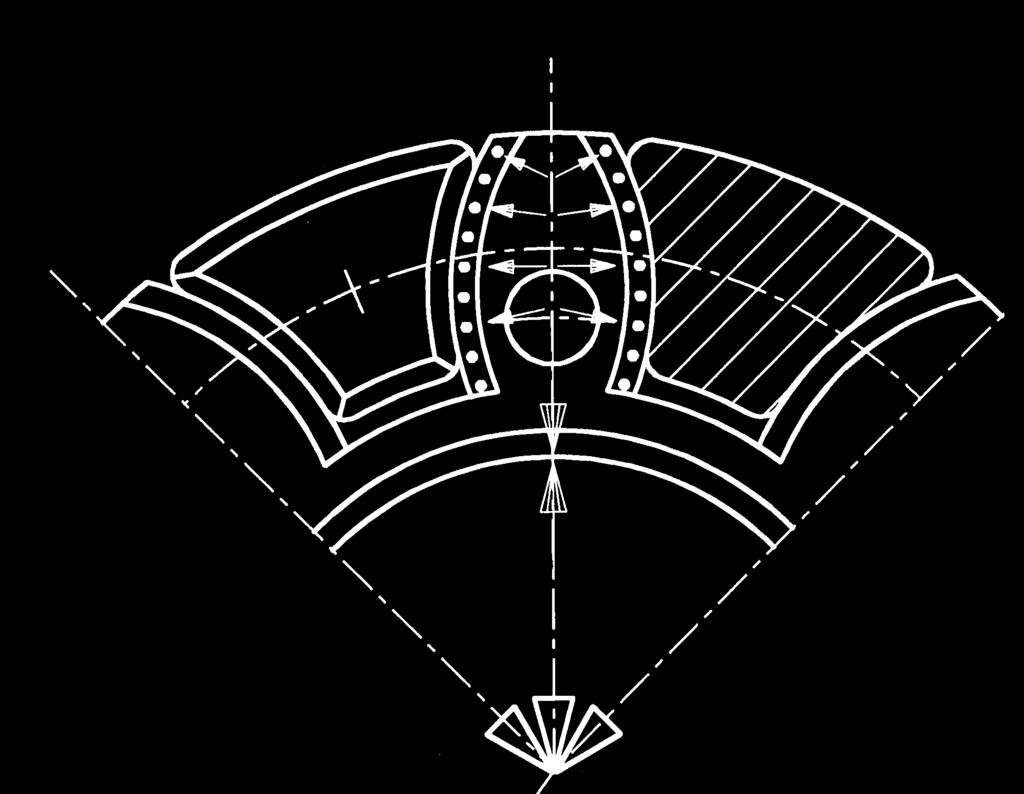

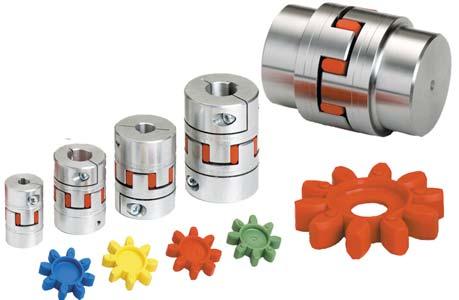

2 Sprzęgło bezluzowe Opis sprzęgła ROTEX GS to sprzęgła trzyczęściowe, składane z wstępnym ściśnięciem, montowane osiowo. Bezluzowo przenoszą moment obrotowy z idealnie dopasowaną do danego zastosowania sztywnością i optymalnym tłumieniem drgań sprawdzają się nawet w najbardziej krytycznych zastosowaniach. Kombinacja tych cech zapewnia też łatwy i szybki montaż. ROTEX GS (z prostymi zębami, bez luzu) Dzięki prostym zębom i wkładanemu ze wstępnym ściśnięciem łącznikowi uzyskuje się małe naprężenia powierzchniowe i w ten sposób podwyższoną sztywność całego sprzęgła. Elastyczne zęby kompensujące odchyłki podparte są promieniowo na średnicy wewnętrznej przez membranę. Podparcie to przy dużym przyspieszeniu lub przy wysokich obrotach zapobiega dużemu odkształceniu w kierunku do wewnątrz lub na zewnątrz. Dla działania sprzęgła ma to znaczenie zasadnicze. Wklęsłe występy piasty i wstępne ściśnięcie łącznika ograniczają odkształcenia przy wysokich obrotach o dużej sile odśrodkowej. podparcie na osi obrotu Dla łatwego tzw. montażu "na ślepo" krawędzie kłów piasty i zębów łącznika są sfazowane. Występy na zębach ograniczają przesuw poosiowy przy montażu.siła niezbędna do złożenia sprzęgła różni się w zależności od twardości łącznika elastycznego i jego wstępnego ściśnięcia (patrz uwagi w instrukcji montażu KTR-N 4550). s Szczelina "s" zapewnia izolację elektryczną Zachowanie wymiaru "s" gwarantuje długą żywotność sprzęgła, a także zapewnia izolację elektryczną. Wobec coraz to dokładniejszej pracy enkoderów i wymagań elektromagnetycznych, izolowanie to zyskuje na znaczeniu. E s Łączniki elastyczne do sprzęgieł serii GS dostępne są w różnych twardościach, od miękkich przy skręcaniu do twardych. Dla łatwiejszej identyfikacji twardość określona jest przez kolor. Dzięki będącym do dyspozycji łącznikom o różnej twardości, możliwe jest dobranie sztywności na skręcanie i tłumienia drgań sprzęgła ROTEX GS do niemal każdego zastosowania. twardość łącznika [Shore] kolor łącznika materiał zakres temperatur pracy [ C] praca ciągła praca krótkotrwała dostępne y 80 Sh A-GS niebieski poliuretan 50 do do do Sh A-GS żółty poliuretan 40 do do do 55 95/98 Sh A-GS czerwony poliuretan do do do Sh D-H-GS zielony hytrel 50 do do do Sh D-GS zielony poliuretan 20 do + 0 do do 75 typowe zastosowania napędy elektrycznych systemów pomiarowych bezluzowe w zakresie wstępnego ściśnięcia napędy elektr. układów pomiarowych i regulacyjnych bezluzowe w zakresie wstępnego ściśnięcia np. napęd wrzeciona obrabiarki napędy pozycjonujące, napędy wrzeciona duże obciążenia bezluzowe w zakresie wstępnego ściśnięcia napędy sterujące / wrzeciona narzędziowe przekładnie planetarne / napędy posuwu wysokie obciążenia, sztywność na skręcanie wysokie temperatury otoczenia / odporność na hydrolizę 02

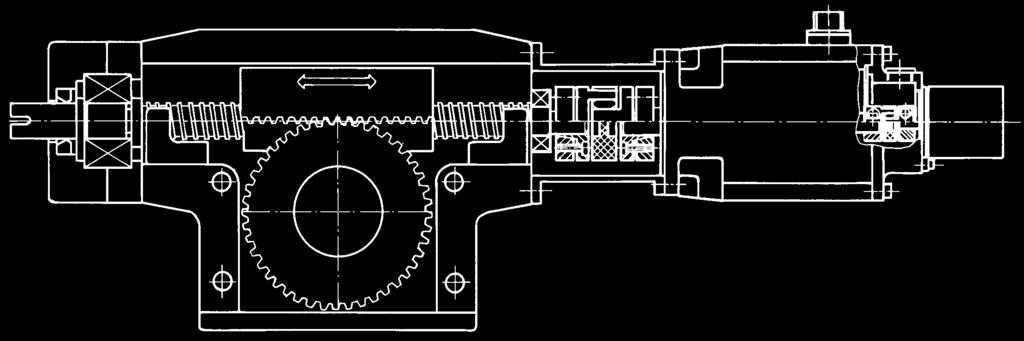

3 Sprzęgło bezluzowe Zastosowania Technika pomiarowa i regulacji Aby osiągnąć powtarzalność ustawienia w technice pomiarowej i regulacji od sprzęgła wymagana jest duża sztywność na skręcanie. Występujące momenty obrotowe są stosunkowo niewielkie i zastosowanie łączników wstępnie ściśniętych zapewnia przeniesienie sił z zachowaniem dużej sztywności na skręcanie. Dla zminimalizowania sił przywracających, do zastosowań tych zalecane są łączniki o twardości 80 Sh A GS.ns. Technika sterowania i pozycjonowania Sprzegła ROTEX GS są alternatywą dla sprzęgieł skrętnie sztywnych Sztywne połączenia wał - wał przenoszą bez luzu i podatnie nie tylko moment obrotowy ale także szczytowe wartości momentu i drgania. Przy przenoszeniu momentu w układach wrażliwych na drgania zaleta wysokiej sztywności staje się szybko decydującą wadą. Tam gdzie sztywne przy skręcaniu połączenie wał - wał może być przyczyną niekorzystnej charakterystyki przenoszenia najlepszą alternatywą jest sprzęgło ROTEX GS. Sprzęgło pracujące bez luzów, tłumiące drgania, a pomimo to tak sztywne na skręcanie, że przy prawidłowym doborze, nawet przy wysoce dynamicznych serwonapędach nie trzeba rezygnować z dokładności. ROTEX GS TOOLFLEX RADEX-NC Napędy wrzeciona Przy dużych momentach obrotowych w obrabiarkach, np. w przypadku napędu wrzeciona, najpierw występuje niewielkie skręcenie (przy sciśnięciu wstępnym); w ten sposób uzyskuje się tłumienie zależne od rodzaju łacznika. Naprężenia szczytowe i udary są redukowane, lub też zakres rezonansu przesuwa się w stronę obrotów niekrytycznych. Dla prędkości obwodowych do 40 m/s (w odniesieniu do zewnętrznej średnicy sprzęgła) zalecane jest stosowanie pierścieni zaciskowych ROTEX GS Dla prędkości obwodowych powyżej 50 m/sek należy stosować typ ROTEX GS...P. Z doświadczenia wiadomo, że w przemyśle występują prędkości obwodowe do 80 m/s. Porównanie: połączenie sztywne ROTEX GS rozruch (kontakt noża) zmniejszenie momentu obr. moment obr. [Nm] przerywane skrawanie ROTEX GS połączenie sztywne przebieg skrawania - kierunek skrawania Stosowanie w strefach zagrożenia wybuchem Sprzęgła ROTEX GS są przystosowane do przenoszenia napędu w strefach zagrożenia wybuchem. Sprzęgła te są certyfikowane zgodnie z Dyrektywą 94/9/EC (ATEX 95), jako urządzenia kategorii 2G, dlatego mogą znaleźć zastosowanie w strefach i 2. Proszę zapoznać się z odpowiednim certyfikatem oraz instrukcją montażu na naszej stronie internetowej. Dobór: W przypadku stosowania, w strefach zagrożonych wybuchem, piast z pierścieniami zaciskowymi (piasty zaciskowe bez rowka wpustowego tylko do stosowania w kategorii 3) dobór musi uwzględniać minimalny współczynnik bezpieczeństwa s = 2 pomiędzy szczytowym momentem obrotowym (z uwzględnieniem wszystkich dodatkowych parametrów) i nominalnym momentem obrotowym sprzęgła oraz momentem przenoszonym przez połączenie wał-piasta. 03

4 Sprzęgło bezluzowe Dane techniczne ROTEX GS łącznik Shore GS skala Shore maksymalna prędkość obrotowa [min - ] dla wykonań piast 2.0 / / ) 6.0 P 2) moment obrotowy [Nm] 70 A 0,2 0,3, A 0,3 0,6 3, A 0,5,0 5, A 0,9,7 8, A 0,7,4 8, A,2 2,4 4, A 2,0 4,0 22, D 2,4 4,8 34, A,8 3,6 7, A 3,0 6,0 3, A 5,0 0,0 5, D 6,0 2,0 74, A 3,0 6,0 84, A 5,0 0,0 60, A 9,0 8,0 240, D 2,0 24,0 327, A 4,0 8,0 60, A 7,5 5,0 4, A 2,5 25,0 7, D 6,0 32,0 234, A 4,9 9, A 0,0 20, A 7,0 34, D 2,0 42, A A D A A D A A D A A D A A D A A D A D A D ) statyczna i dynamiczna sztywność skrętna przy 0,5 x T KN 2) na życzenie wyższe prędkości obrotowe T KN T K max sztywność sztywność skrętna skrętna statyczna ) dynamiczna ) [Nm/rad] [Nm/rad] sztywność promieniowa C r [N/mm] masa [kg] piasta łącznik moment bezwładności J [kgm 2 ] piasta łącznik 0,2 0,06 0,002 x 0-3 x 0-3 x 0-6 x ,7 0,085 0,04 x 0-3 x 0-3 x 0-6 x0-6 9,8 0,49 0,079 x 0-3 x 0-3 x 0-6 x ,3,3 0,39 x 0-3 x 0-3 x 0-6 x ,6 2,8 0,457 x 0-3 x 0-3 x 0-6 x ,4,49 x 0-3 x 0-3 x 0-6 x ,8 7,5 x 0-3 x 0-3 x 0-6 x ,3 6,5 x 0-3 x 0-3 x 0-6 x ,6 44,6 x 0-3 x 0-3 x 0-6 x x 0-3 x 0-3 x 0-6 x x 0-3 x 0-3 x 0-6 x x 0-3 x 0-3 x 0-6 x x 0-3 x 0-3 x 0-6 x x 0-3 x 0-3 x 0-6 x0-6 Sprzęgło musi być tak dobrane, aby w żadnych warunkach roboczych nie przekroczyć dopuszczalnego obciążenia sprzęgła. (patrz dobór sprzęgła str. 05).. Pojęcia i współczynniki dla doboru sprzęgła Ściśnięcie wstępne: różni się w zależności od u sprzęgła, materiału łącznika i tolerancji wykonawczych. Ze ściśnięcia tego wynika siła "osadzenia", od lekkiego - pasowanie suwliwe, przy łączniku "miękko-skrętnym" - do mocnego o dużym ściśnięciu, przy łączniku "twardo-skrętnym". T KN Moment znamionowy sprzęgła [Nm] Moment obrotowy, jaki może być przenoszony bez przerwy w całym zakresie obrotów, z uwzględnieniem współczynników pracy (S t, S d ). T Kmax Maksymalny moment obrotowy sprzęgła [Nm] Moment obrotowy, jaki może być przenoszony przez cały okres eksploatacji sprzęgła z uwzględnieniem współczynników pracy (S t, S d, S A ), jako obciążenie tętniące (-kierunkowe) 0 5 lub jako obciążenie przemienne T R Moment zamocowania ciernego [Nm] Moment obrotowy jaki może być przenoszony przez zaciskowe (cierne) połączenie wału z piastą sprzęgła. T AN Moment znamionowy napędu [Nm] obliczany z obrotów i mocy. T AS Maksymalny moment napędu [Nm] Szczytowy moment obrotowy silnika prądu zmiennego po stronie napędu, np. przy rozpędzaniu lub moment krytyczny silnika elektrycznego. T S Szczytowy moment obrotowy [Nm] Szczytowy moment obrotowy na sprzęgle. Obliczony z momentu T AS, współczynnika masy m A lub m L i współczynnika udarów S A. S t Współczynnik temperaturowy Współczynnik, który szczególnie przy podwyższonej temperaturze uwzględnia mniejszą obciążalność lub większą deformację łącznika pod działaniem sił. Przy temperaturach przekraczających 80 C, zalecamy stosowanie sprzęgła RADEX -NC (patrz str. 27). S d Współczynnik sztywności skrętnej Współczynnik, który w zależności od zastosowania uwzględnia różne stawiane sprzęgłu wymagania dotyczące sztywności skrętnej. W przypadku stosowania łącznika 64 Sh D-GS i pracy napędu prawo-lewo współczynnik S d musi być określony dla sprzęgła z piastami aluminiowymi. Do napędów pozycjonujących o zwiększonej sztywności skrętnej (np. przekładnie o małym przełożeniu) zalecamy stosowanie sprzęgieł TOOLFLEX lub RADEX -NC (patrz strony 9 oraz 27). S A Współczynnik udarów Współczynnik uwzględniający udary lub liczbę rozruchów na minutę, zależy od aplikacji m A(L) Współczynnik masy strony napędzającej (napędzanej) Współczynnik uwzględniający rozłożenie mas przy powstawaniu udarów i drgań po stronie napędzającej lub napędzanej. 04

5 Sprzęgło bezluzowe Dobór sprzęgła 2. Współczynniki współczynnik temperaturowy S t współczynnik sztywności skrętnej S d współczynnik udarów S A C + 40 C + 60 C + 80 C + C enkodery napęd wrzeciona S t,2,4,8 3. Wzór obliczeniowy Znamionowy moment obrotowy J L m A = J A + J L P AN/LN [kw] T N [Nm] = 9550 n [/min] J A m L = J A + J L T KN T N S t S d napęd wrzeciona obrabiarki 2 5* patrz uwaga na stronie 04. patrz uwaga na stronie 04. *Przy wyborze łącznika 64 Sh D-GS współczynnik minimum 4 Sprzęgło musi być tak dobrane, aby spełnić następujące warunki. moment szczytowy 4. Przykład obliczenia (napęd pozycjonujący) Strona napędzająca Serwosilnik moment znamion. T AN = 43 Nm moment szczytowy T AS = 44 Nm moment bezwład. J Mot = kgm 2 napęd spindle drive wał napędowy d = 32 k6 bez wpustu J A J L napęd pozycjonujący (oś x - y) 3 8* oraz 0 *uruchomień/minutę = moment bezwładności napędu = moment bezwładności strony napędzanej napęd pozycjon.* S A lekkie udary 60,0 średnie udary 60 0,4 silne udary 0,8 udar po stronie napędzającej T S = T AS m A S A udar po stronie napędzanej T S = T LS m L S L T KN T S S t S d Współczynniki podano w tabelach powyżej Strona napędzana śruba toczna J SP = kgm 2 skok gwintu s = 0 mm wał napędzany d = k6 bez wpustu masa wózka i przedmiotu m Schl = 0 kg ROTEX GS TOOLFLEX RADEX-NC temperatura otoczenia 40 C, 60 uruchomień na minutę, wymagana duża sztywność skrętna Dobór sprzęgła: ROTEX GS z piastą zaciskową - montowane osiowo sprzęgło kłowe. Przy wstępnym ściśnięciu łącznika bez luzu; połączenie wał-piasta - zaciskowe. Moment bezwładności wózka i przedmiotu zredukowany na oś napędową. S 2 J Schl = m Schl [kgm 2 ] ( 2 ) 0,0 m 2 J Schl = 0 kg = kgm ( 2 2 ) Wybór współczynnika temperaturowego, sztywności i udarów: S t (40 C) =,2 S d = 4 S A =,0 Dobór sprzęgła: Dobór według momentu znamionowego (dobór wstępny) T KN T AN S t S d T KN 43 Nm,2 4 T KN 206,4 Nm Wybrane sprzęgło: ROTEX GS Sh A-GS - wykonanie piasty z pierścieniem zaciskowym T KN 325 Nm Sprawdzenie maksymalnego momentu napędowego lub momentu przyspieszenia T KN T S S t S d z T S = T AS m A S A i J L m A = J A + J L J L = (J Sp + J Schl + /2 J K ) J L = ( ,6) 0-4 kgm 2 = 73,8 0-4 kgm 2 J A = J Mot + /2 J K = (08 + 9,6) 0-4 kgm 2 = 7,6 0-4 kgm 2 J L 73,8 0-4 m A = = m A = 0,385 J A + J L (7,6 + 73,8) 0-4 T S = T AS m A S A = 44 Nm 0,385,0 = 55,44 Nm ROTEX GS Sh A-GS T KN = 325 Nm T KN = T S S t S d = 55,44 Nm,2 4 T KN 266, Nm Sprawdzenie przenoszenia momentu obrotowego dla piasty z pierścieniem zaciskowym dla wału o średnicy ø. T R > T AS wartości T R patrz tabela na str. 0. przenoszony moment obr. Ø H 7 / k 6 = 436 Nm > 44 Nm Wybrane sprzęgło ROTEX GS Sh A-GS, wykonanie z pierścieniem zaciskowym spełnia wymagania. 05

6 Sprzęgło bezluzowe Wykonania piast W związku z wieloma zastosowaniami sprzęgła ROTEX GS przy różnych wymaganiach montażowych, dostępne są piasty w rozmaitych wykonaniach. Wykonania te różnią się pod względem charakteru połączenia; połączenia kształtowe (z rowkiem) lub połączenie bazujące na sile tarcia (bezluzowe), ale również np. montaż tachometru do wału drążonego lub montaż enkodera itp. wykonanie.0 z rowkiem i wkrętem ustalającym Przeniesienie momentu obr. przez wpust - dopuszczalny moment obrotowy zależny od nacisku powierzchniowego. Nie nadaje się do napędów silnie nawrotnych jako sprzęgło bezluzowe. wykonanie. bez rowka, z wkrętem ustalajacym Przeniesienie momentu obr. bez wpustu. Nadaje się do przenoszenia bardzo małych wartości momentów obr. (Brak certyfikatu ATEX) wykonanie 2.0 zaciskowe, bez rowka, jedno nacięcie Sprzęgło osadzone siłą tarcia, bezluzowe połączenie wał-piasta. Przenoszony moment zależy od średnicy otworu. Wykonanie 2.0 do u 4 jako standard. (Zastosowanie ATEX tylko kategoria 3) wykonanie 2. zaciskowe, z rowkiem, jedno nacięcie Przeniesienie momentu obr. przez wpust z dodatkowym połączeniem siłą tarcia. Połączenie cierne zapobiega luzowi nawrotnemu lub ogranicza go. Zmniejsza nacisk powierzchniowy na wpuście. Wykonanie 2. do u 4 jako standard. wykonanie 2.5 zaciskowe, bez rowka, dwa nacięcia Sprzęgło osadzone siłą tarcia, bezluzowe połączenie wał-piasta. Przenoszony moment zależy od średnicy otworu. Wykonanie 2.5 od u 9 jako standard. (Zastosowanie ATEX tylko kategoria 3) wykonanie 2.6 zaciskowe, z rowkiem, dwa nacięcia Przeniesienie momentu obr. przez wpust z dodatkowym połączeniem siłą tarcia. Połączenie cierne zapobiega luzowi nawrotnemu lub ogranicza go. Zmniejsza nacisk powierzchniowy na wpuście. Wykonanie 2.6 od u 9 jako standard. wykonanie 2.8 krótkie, zaciskowe, bez rowka, nacięte osiowo Sprzęgło osadzone siłą tarcia, bezluzowe połączenie wał-piasta, dobra koncentryczność dzięki symetrii piasty i brakowi nacięć w kłach. Wykonanie 2.8 od u 24 jako standard. (Zastosowanie ATEX tylko kategoria 3) wykonanie 2.9 krótkie, zaciskowe, z rowkiem, nacięte osiowo Przeniesienie momentu obr. przez wpust z dodatkowym połączeniem siłą tarcia. Lepsza praca dzięki brakowi nacięć w kłach. Zmniejsza nacisk powierzchniowy na wpuście. wykonanie 6.0 zaciskowe Zintegrowane połączenie wał-piasta siłą tarcia do przenoszenia większych momentów obrotowych. Połączenie śrubowe po stronie łącznika. Przenoszone momenty i wymiary, patrz strona 0. Odpowiednie dla wysokich obrotów. wykonanie 6.0 P zaciskowe precyzyjne Wykonanie jak 6.0 tylko z bardzo wysoką precyzją obróbki i niewielkimi modyfikacjami, szczegóły na stronie. wykonanie dzielona piasta zaciskowa, bez rowka Sprzęgło osadzone siłą tarcia, bezluzowe połączenie wał-piasta, do promieniowego montażu sprzęgła. Przenoszony moment zależy od średnicy otworu. Wartości przenoszonych momentów obrotowych na str. 5. wykonanie dzielona piasta zaciskowa, z rowkiem Przeniesienie momentu obr. przez wpust z dodatkowym połączeniem siłą tarcia, do promieniowego montażu sprzęgła. Połączenie cierne zapobiega luzowi nawrotnemu lub ogranicza go. Zmniejsza nacisk powierzchniowy na wpuście. Special designs on request of customers wykonanie 6.5 zaciskowe zewnętrzne Wykonanie jak 6.0 tylko śruby zaciskowe na zewnątrz. Na przykład do promieniowego demontażu elementu pośredniego (wykonanie specjalne). Specjalne wykonania piasty do napędu z wałem drążonym Piasta rozprężna Piasta ROTEX GS + CLAMPEX KTR 50 06

7 Sprzęgło bezluzowe Asortyment podstawowy typ piasty P P P P P P P otwory gotowe [mm] wg ISO w tolerancji H7 / rowek na wpust wg DIN 6885 / - JS9, wykonanie.0 - z wkrętem ustalającym piasty surowe , , ROTEX GS TOOLFLEX RADEX-NC otwory stożkowe do silników Fanuc: GS 9 :0 Ø ; GS 24 :0 Ø 6 typ piasty otwory gotowe [mm] = otwory wstępne w piastach zaciskowych = otwory standardowe Piasty nierozwiercone do u 65 są dostępne w krótkich terminach. inne wymiary na indywidualne życzenie 07

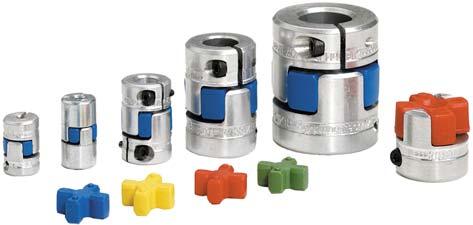

8 Sprzęgło bezluzowe Sprzęgła miniaturowe Połączenie wałów, bez luzu, do napędów układów pomiarowych o małych momentach obrotowych 3-częściowe sprzęgło z pojedynczym łącznikiem Montowane osiowo dla umożliwienia tzw. montażu "na ślepo" - brak czasochłonnych połączeń śrubowych Małe wymiary - małe momenty zamachowe Bezobsługowe - wzrokowa kontrola zużycia sprzęgła Dostępne różne twardości łączników Krótkie terminy dostaw dla otworów standardowych Otwory gotowe wg ISO, tolerancja H7 (z wyjątkiem piasty zaciskowej) rowek na wpust od Ø 6 wg DIN 6885/ - JS9 Dopuszczone zgodnie z Dyrektywą 94/9/EC (tylko wykonania piast.0 oraz 2.) Asortyment podstawowy patrz strona 07 wykonania piast (patrz strona 06): wykonanie.0 wykonanie. wykonanie.2 z rowkiem bez rowka bez rowka z wkrętem z wkrętem bez wkręta wkręt ustalający wg DIN EN ISO 4029 piasta zaciskowa ze śruba zaciskajacą wg DIN EN ISO 4762 (ROTEX 5 DIN 84) wykonanie 2.0 zaciskowe bez rowka na wpust, (tylko kategoria 3), przenoszony moment zależy od średnicy otworu wykonanie 2. zaciskowe z rowkiem na wpust otwór gotowy otwór gotowy d min d max d max d max.0.,.2 2.0, 2. wymiary [mm] wkręt ustalający śruba zaciskająca D H d H L l ; l 2 E b s a G t M t e Ø D K materiał piast aluminium (Al - H) T A [Nm] ,2 8,5 0, ,5,0,0,0,5 4,0 6,0,5 3,5 2,0 M2 M3 M4 M4 M4 2,5 3,5 5,0 5,0 5,0 M,2 M2 M2,5 M3 M3 2,5 3,5 5,0 5,0 5,0 3,5 5,0 7,5 9,0,5,4 6,5 23,4 27,5 32,2-0,37 0,76,34,34 średnice otworów i przenoszone momenty obrotowe dla piasty w wykonaniu 2.0 [Nm] Ø 2 Ø 3 Ø 4 Ø5 Ø 6 Ø 7 Ø 8 Ø 9 Ø 0 Ø Ø 2 Ø 4 Ø 5 Ø 6 5 * * * * 7 0,8 0,9 0,95,00,0 9 2, 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2 3,6 3,8 4,0 4, 4,3 4,5 4,7 4,8 5,0 4 4,7 4,8 5,0 5, 5,3 5,5 5,6 5,8 6, 6,3 6,5 inne wykonania ROTEX GS do połączenia z wałem drążonym ROTEX GS-CF ROTEX GS z piastą na wcisk ROTEX GS z piastą rozprężną ROTEX GS z zewnętrznym pierścieniem zaciskowym Sposób zamawiania: ROTEX GS 4 80 Sh A- GS.0 Ø Ø 0 sprzęgła twardość łącznika wykonanie piasty średnica otworu wykonanie piasty średnica otworu 08

9 Sprzęgło bezluzowe MONITEX monitorowanie sprzęgieł str. 274 NEW Połączenie wałów, bez luzu, do napędów wrzecion, wind, dźwigów, napędów obrabiarek, itp. 3-częściowe sprzęgło z pojedynczym łącznikiem Montowane osiowo dla umożliwienia tzw. montażu "na ślepo" - brak czasochłonnych połączeń śrubowych Małe wymiary - małe momenty zamachowe Bezobsługowe - wzrokowa kontrola zużycia sprzęgła Dostępne różne twardości łączników Krótkie terminy dostaw dla otworów standardowych Otwory gotowe wg ISO, tolerancja H7 (z wyjątkiem piasty zaciskowej) rowek na wpust od Ø 6 wg DIN 6885/ - JS9 Dopuszczone zgodnie z Dyrektywą 94/9/EC (tylko wykonania piast.0 oraz 2./2.6) Asortyment podstawowy patrz strona 07 wykonania piast: (patrz strona 06) wykonanie.0 z rowkiem na wpust, z wkrętem ustalającym. bez rowka na wpust, z wkrętem ustalającym wykonanie 4.2 z pierścieniem CLAMPEX KTR 250 ROTEX GS TOOLFLEX RADEX-NC ROTEX GS 5-38 ROTEX GS do u 4 jako standard 2.0 jedno nacięcie bez rowka (tylko kategoria 3) 2. jedno nacięcie z rowkiem od u 9 jako standard 2.5 dwa nacięcia bez rowka (tylko kategoria 3) 2.6 dwa nacięcia z rowkiem wykonanie 2.0, 2.5 moment zależy od średnicy otworu bez otworu otwory ) gotowe wymiary [mm] wkręt ustalający śruba zaciskająca d min. d max. D D H d H L l, l 2 M, N E b s a G t M t e D K T A [Nm] materiał piast aluminium (Al-H) ,0 3,0 M5 0 M6 2,0 4,5 46 0, ,0 3,0 M5 0 M6 0,5 20,0 57 0, ,5 4,0 M8 5 M8,5 25, ,0 4,0 M8 5 M8 5,5, materiał piast stal (St-H) ,0 4,0 M8 20 M0 8 32, ,5 4,0 M8 20 M2 2 36, ,0 4,5 M0 20 M , ,5 4,5 M0 20 M , ,0 5,0 M0 25 M6 36 5,0 47,5 295 Ø8 średnice otworów i przenoszone momenty obrotowe dla piasty w wykonaniu 2.0/2.5 [Nm] Ø0 Ø Ø4 Ø5 Ø6 Ø8 Ø9 Ø20 Ø22 Ø24 Ø25 Ø28 Ø Ø32 Ø35 Ø38 Ø40 Ø42 Ø45 Ø48 Ø50 Ø55 Ø60 Ø65 Ø70 Ø75 Ø ) 32 2) ) zależy od wykonania piasty 2) 2 x śruba zaciskowa M Sposób zamawiania: ROTEX GS Sh A-GS 2.5 Ø 24.0 Ø 20 sprzęgła twardość łącznika wykonanie piasty średnica otworu wykonanie piasty średnica otworu 09

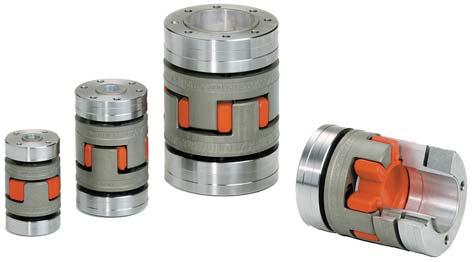

10 Sprzęgło bezluzowe Wykonanie zaciskowe z pierścieniem Bezluzowe sprzęgło z integralnym pierścieniem zaciskającym Zastosowanie: napędy posuwu i wrzeciona w obrabiarkach, napędy walców drukarskich itp. Bardzo dobre własności dynamiczne, zastosowanie przy prędkościach obwodowych do 40 m/s. Przenoszone duże momenty przy mocowaniu siłą tarcia (Rozważnie przy doborze do zastosowań ATEX!) Łatwy montaż dzięki śrubom zaciskającym od wewnątrz Otwory gotowe do Ø 50 wg ISO, tolerancja H7; od Ø 55 wg ISO, tolerancja G7 Dopuszczone zgodnie z Dyrektywą 94/9/EC (Certyfikat przeciwwybuchowości ATEX 95) średnice d /d 2 i odpowiednie przenoszone momenty obrotowe T R przez piastę z integralnym pierścieniem zaciskowym w [Nm] ) Ø6 Ø0 Ø Ø4 Ø5 Ø6 Ø9 Ø20 Ø24 Ø25 Ø28 Ø Ø32 Ø35 Ø38 Ø40 Ø42 Ø45 Ø48 Ø50 Ø55 Ø60 Ø65 Ø70 Ø80 4 8,6 3,8 4,7 22, gwintowany otwór demontażowy M pomiędzy śrubami zaciskowymi Możliwe do przeniesienia przez połączenie zaciskowe momenty obrotowe uwzględniają max luz pasowania na wale k6 / H7, od Ø55 G7/m6. Przy większym luzie pasowania moment zmniejsza się. Wał może być wykonany ze stali lub żeliwa sferoidalnego z granicą plastyczności ok. 250 N/mm 2 lub więcej. W przypadku zastosowania wału drążonego, należy sprawdzić jego wytrzymałość (patrz instrukcja montażu KTR 4550 na naszej stronie internetowej). moment obrotowy [Nm] ) 92 Sh A-GS 98 Sh A-GS wymiary [mm] T KN T Kmax T KN T Kmax D H 3) d H L l ; l 2 l 3 E b s a M śruby zaciskające T A [Nm] 4) materiał piast aluminium (Al-H) opcjonalnie stal materiał pierścieni stal (St-H) liczba z M masa piasty z maks. otworem [kg] moment bezwładności piasty z maks. otworem [kgm 2 ] 4 7,5 5 2,5 25 0,5 50 8,5 3,5 3 0,5 2,0 M3 4,34 M3 0,049 0,07 x , ,0 3,0 M4 6 3 M4 0,20 0,3 x , ,0 3,0 M5 4 6 M5 0,280,35 x , ,5 4,0 M5 8 6 M5 0,450 3,3 x , ,0 4,0 M6 8 0 M6 0,950 9,60 x 0-4 materiał piast i pierścieni stal (St-H) ,0 4,0 M M8 2, 3,7 x ,5 4,0 M M0 3,08 52,0 x ,0 4,5 M M0 4,67 03,0 x ) 880 2) ,5 4,5 M M2 6,70 9,0 x ) ) ,0 5,0 M M2 9,90 396,8 x 0-4 ) dobór sprzęgła jak na str. 04, 05, 6 2) wartości dla 95 Sh A - GS 3) ØD H + 2 mm na rozszerzenie łącznika przy dużych prędkościach 4) W przypadku zastosowania łącznika 64 Sh D-GS zalecane jest użycie stalowych piast zaciskowych z pierścieniem. moduł wychylania enkoder serwosilnik ROTEX GS piasty z pierścieniami zaciskowymi do połączenia: moduł - serwosilnik - enkoder ROTEX GS piasta z pierścieniem zaciskowym oraz sprzęgłem przeciążeniowym KTR-SI Sposób zamawiania: ROTEX GS Sh A-GS 6.0 Ø Ø 20 sprzęgła twardość łącznika wykonanie średnica wykonanie średnica piasty otworu piasty otworu 0

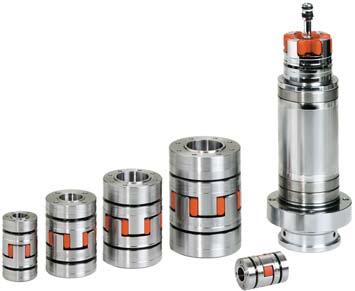

11 Sprzęgło bezluzowe Typ P według DIN Bezluzowe sprzęgło wysokiej dokładności z integralnym pierścieniem zaciskającym Opracowane dla wrzecion krótko-otworowych na głowicach wielowrzecionowych wg DIN Zastosowanie do napędu wrzeciona o wysokich obrotach i do prędkości obwodowej 50 m/s i wyższych (zalecana konsultacja techniczna z KTR) Przenoszone duże momenty przy mocowaniu siłą tarcia (uwaga dobór w zastosowaniach przeciwwybuchowych) Łatwy montaż dzięki śrubom zaciskającym od wewnątrz Dopuszczone zgodnie z Dyrektywą 94/9/EC (Certyfikat przeciwwybuchowości ATEX 95) ROTEX GS TOOLFLEX RADEX-NC gwintowany otwór demontażowy M pomiędzy śrubami zaciskowymi Wał może być wykonany ze stali lub żeliwa sferoidalnego z granicą plastyczności ok. 250 N/mm 2 lub więcej. W przypadku zastosowania wału drążonego, należy sprawdzić jego wytrzymałość (patrz instrukcja montażu KTR 4550 na naszej stronie internetowej). moment obrotowy [Nm] 2) wymiary [mm] materiał piast i pierścieni stal (St-H) 98 Sh A-GS 64 Sh D-GS T KN T Kmax T KN T Kmax d ) D H 3) d H L l ; l 2 l E b s a d d 2 d 3 moment obr. przenoszony przez piastę zaciskową Ø d [Nm] ) moment dokręcania śrub zaciskowych T A [Nm] masa piasty dla maks. otworu Ø d wg DIN [kg] moment bezwładności J piasty dla otworu Ø d wg DIN [kgm 2 ] 4 P 2, * 32 0,5 50 8,5 5,5 3 0, ,5 25,89 0,08 0, P 37, * 37, ,5 60 3,05 0,6 0, P 24 P P 28 P 38 P 42 P 48 P 55 P * 24* 25* 35* , , , ,5 2,5 2,5 4,5 6,5 8,5 20,5 22, ,05 4,9 8,5 8, ,9 0,33 0,44 0,64,32 2,23 3,09 4,74 0, , , , , , , , ) * standardowe wg normy średnice wału wrzeciona 2) dobór sprzęgła jak na str. 04, 05, 6 3) Ø D H + 2 mm na rozszerzenie łącznika przy dużych prędkościach Sprzęgła dobrane do wrzecion z krótkim otworem napęd wrzeciona ROTEX GS P wymiary d D H l / l 2 L E 25 x 20 4 P k x 25 9 P g x 9 P x P x P x P strona narzędzia łożyskowanie wrzeciona strona napędu (przekładnia lub silnik) ROTEX GS typ P z centralnym doprowadzeniem środka chłodniczego do głowicy wrzeciona krótko-otworowego lub głowicy wielowrzecionowej Sposób zamawiania: ROTEX GS 24 P 98 Sh A-GS 6.0 Ø Ø 25 typ twardość łącznika wykonanie średnica wykonanie średnica sprzęgła piasty otworu piasty otworu

12 Wykonanie kompaktowe NEW Nawet o /3 krótsze niż standardowe Doskonałe parametry Wykonanie z osiowym nacięciem, zgłoszone do patentu Lepsza koncentryczność Równomierne przeniesienie napędu dzięki brakowi nacięć promieniowych Lepiej wyważone ROTEX GS 7-9 Compact jedno nacięcie ) wykonanie 2.0 ROTEX GS Compact wykonanie 2.8 z nacięciem osiowym moment obrotowy [Nm] 92Sh A 98Sh A 64Sh D d max. D H D K L l, l 2 E b s t e M 7,2 2,0 2, , ,5 5,0 M2 0,37 9 3,0 5, , ,5 6,7 M2,5 0,76 2 5,0 9, , ,5 8,3 M3,34 4 7,5 2, ),5 32 9,5 3 0,5 4,5 9,6 M4 2, ) 40 45, ,0 M , ,0 M , ,5 2 23,8 M , ,5 M0 49 Ø3 Ø4 Ø5 Ø6 Ø7 Ø8 Ø9 Ø0 Ø Ø2 Ø4 Ø5 Ø6 Ø8 Ø9 Ø20 Ø24 Ø25 Ø28 Ø Ø32 Ø35 Ø38 Ø40 Ø42 Ø45 7 0,8 0,9,0,0, 9,9 2,0 2, 2,2 2,3 2,4 2 3,4 3,6 3,7 3,9 4, 4,2 4,4 4,6 4,7 średnice otworów i przenoszone momenty obrotowe dla piasty w wykonaniu 2.0/ , 7,4 7,7 8,0 8,2 8,5 8,8 9, 5,8 2) 5,9 2) 6, 2) wymiary [mm] 9 24,3 25,0 25,7 26,3 27,0 28,4 29,0 29,7 3, 3,7 32,4 25,0 2) ) ROTEX GS Compact dla u 7 do 9 nacięcie osiowe na życzenie 2) 4 ze śrubą M3, 9 ze śrubą M5 T A [Nm] Sposób zamawiania: ROTEX GS 38 Compact 98 Sh A-GS 2.8 Ø Ø 45 sprzęgła wykonanie twardość łącznika wykonanie średnica wykonanie średnica piasty otworu piasty otworu 2

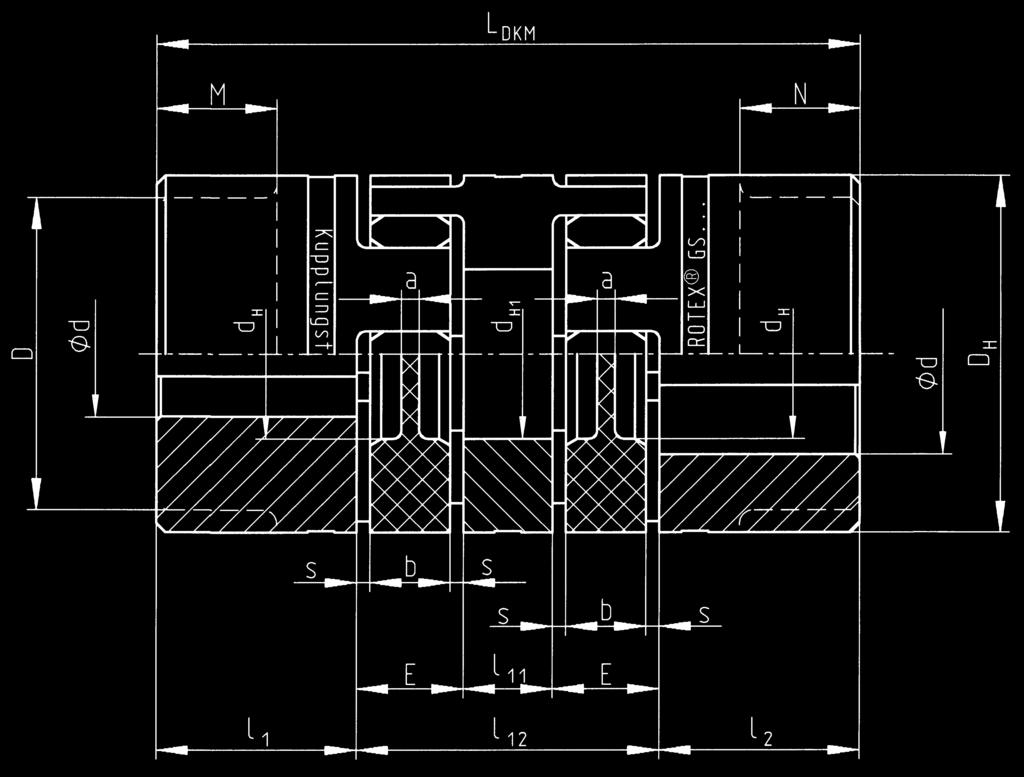

13 Wykonanie DKM dwukardanowe Bezluzowe dwukardanowe sprzęgło precyzyjne Wykonanie dwukardanowe umożliwia kompensację większych odchyłek promieniowych Montowane osiowo dla łatwego tzw. montażu "na ślepo" Bezobsługowe Łatwa kontrola zużycia sprzęgła Otwory gotowe wg ISO, tolerancja H7 (z wyjątkiem piasty zaciskowej), rowek na wpust od Ø 6 mm wg DIN 6885 / - JS9 Dopuszczone zgodnie z Dyrektywą 94/9/EC (Certyfikat przeciwwybuchowości ATEX 95) Wykonania piast patrz strona 06 ROTEX GS TOOLFLEX RADEX-NC bezotworu otwory gotowe d min d max wymiary [mm] D D H d H d H l ; l 2 M; N l l 2 L DKM E b s a materiał piasty aluminium (Al-H) element pośredni aluminium (Al-H) 5 DKM ,5 4,0 7 DKM ,0 6,0 9 DKM , ,0,5 2 DKM , ,0 3,5 4 DKM 4 5 0, ,5 2,0 9 DKM , ,0 3,0 24 DKM , ,0 3,0 28 DKM , ,5 4,0 38 DKM , ,0 4,0 materiał piasty stal (St-H) element pośredni aluminium (Al-H) 42 DKM ,0 4,0 48 DKM ,5 4,0 55 DKM ,0 4,5 inne wykonania: ROTEX GS - DKM wykonanie dla wału drążonego ROTEX GS - CF - DKM ROTEX GS - DKM w połączeniu ze sprzęgłem przeciążeniowym RUFLEX Sposób zamawiania: ROTEX GS 38 DKM 92 Sh A-GS.0 Ø Ø 32 wykonanie twardość łącznika wykonanie średnica wykonanie średnica sprzęgła piasty otworu piasty otworu 3

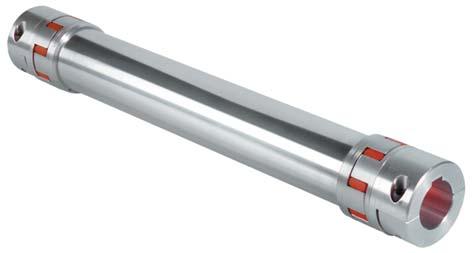

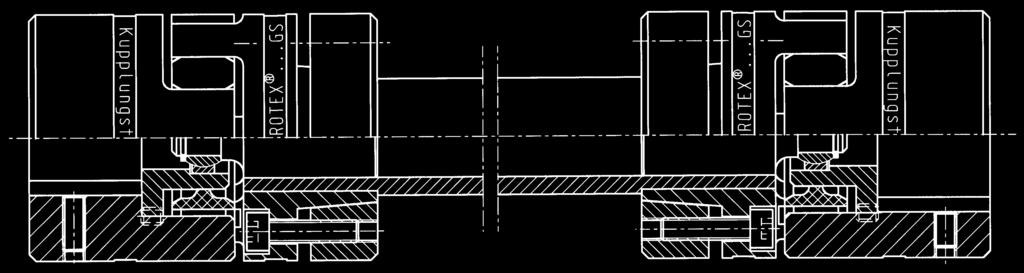

14 Wykonania z wałem pośrednim Wykonanie ZR/ZR2 Bezluzowe sprzęgło z wałem pośrednim Zastosowania: napędy podnoszące, układy pozycjonowania równoległego, roboty suwnicowe, urzadzenie transportu bliskiego Do połączeń oddalonych od siebie wałów, przy maksymalnej prędkości obrotowej 500 /min Wykonanie ZR do momentów obrotowych o wartości maksymalnej dla połączenia ciernego wał-piasta, wykonanie ZR2 do większych momentów obrotowych Otwory gotowe wg ISO, tolerancja H7 (z wyjątkiem piasty zaciskowej), rowek na wpust od Ø 6 mm wg DIN 6885 / - JS9 Wykonania piast patrz strona 06 wykonanie ZR wykonanie ZR2 otwory gotowe bez d d otworu min max wymiary [mm] ZR D H l ; l 2 L E b s B L R L R L ZR d R min. śruba wg DIN EN ISO moment dokręcania moment dla połączenia wał-piasta M x I T A [Nm] T R [Nm] 4 ZR 9 ZR 24 ZR 28 ZR 38 ZR ,5, ,0 4, ,0 6, ,5 7, ,0 2,0 prosze podać w zapytaniu lub zamówieniu 65 L R L R L R +60 L R L R +90 4x2,5 20x3,0 25x2,5 35x4,0 40x4,0 M3x2,34 6, M6x6 0,5 34 M6x20 0,5 45 M8x M8x ZR2 9 ZR2 24 ZR2 28 ZR2 38 ZR2 42 ZR2 48 ZR2 55 ZR2 65 ZR2 inne wykonania: otwory gotowe bez d d otworu min. max wymiary [mm] ZR2 D H l ; l 2 l 3 L E b s B L R2 L R2 L ZR2 min ,5, ,0 4, ,0 6, ,5 7, ,0 2, ,0 23, ,5 24, ,0 26, ,5,5 prosze podać w zapytaniu lub zamówieniu L R L R L R L R L R L R L R2 + 2 L R2 + L R CLAMPEX KTR 250 wał pośredni CLAMPEX śruby mocujące moment C 2 DIN EN ISO d R Nm [ dokręc. µ rad ] całk. = 0,4 T A [Nm] M x I 0x2,0 68,36 0x6 M4x0 5,2 2x2,0 2x8 M4x0 5,2 20x3,0 954,9 20x28 M6x8 7,0 25x2,5 8 25x34 M6x8 7,0 32x3, x43 M6x8 7,0 40x4, x53 M6x8 7,0 45x4, x59 M8x22 4,0 55x4, x7 M8x22 4,0 60x4, x77 M8x22 4,0 ) W zamówieniach i zapytaniach proszę podawać odległość między wałami L R /L R2 oraz maksymalną prędkość obrotową dla kontroli krytycznej prędkości wirowania. ROTEX ZRG z łożyskowaniem do większych prędkości ROTEX GS ZR do montażu pionowego Sposób zamawiania: ROTEX GS 24 ZR Sh A-GS.0 Ø Ø24 sprzęgła typ odległość między wałami [L R /L R2 ] twardość łącznika wykonanie piasty średnica otworu wykonanie piasty średnica otworu 4

15 Wykonanie z aluminiowym wałem pośrednim Wykonanie ZR3 Zastosowania: urządzenia podnoszące, transportu bliskiego, paletyzatory, itp. Łatwy montaż promieniowy, dzięki dzielonym piastom Wymiana łączników bez przesuwania łączonych maszyn Standardowe długości aż do 4 m, bez konieczności łożyskowania wału pośredniego, w zależności od u i prędkosci obrotowej Przeniesienie momentu obr. przez wpust i połączenie cierne Niskie momenty bezwładności dzięki aluminum Możliwe inne wykonania piast (np. zaciskowe z pierścieniem) Otwory gotowe wg ISO, tolerancja H7 (z wyjątkiem piasty zaciskowej), rowek na wpust od Ø 6 mm wg DIN 6885 / - JS9 ROTEX GS TOOLFLEX RADEX-NC wymiary [mm] otwory gotowe D H d min. d max l L 49,0 59,0 67,0 83,5 93,0 03,0 l 3 7,5 22,0 25,0 33,0 36,5 39,5 E L R ogólne min. max L ZR min. max d R D K t 8,0 0,5,5 5,5 8,0 8,5 e 4, śruba wg DIN EN ISO T A [Nm] M 6 0 M 6 0 M 8 25 M 8 25 M0 49 M Sh A-GS moment obrotowy [Nm] ) T KN T K max. GTS 2) J moment bezwładności [0 3 kgm 2 ] ZR J 2 statyczna sztywność skrętna wał pośr./ ZW 3) ( metr) J C 2 [Nm 2 3 /rad] ROTEX GS 98 Sh A-GS moment obrotowy [Nm] ) T KN T K max. GTS 2) J moment bezwładności [0 3 kgm 2 ] ZR J 2 statyczna sztywność skrętna wał pośr./ ZW 3) ( metr) J C 2 [Nm 2 3 /rad] , , ,7629 0,04 0,0448 0,095 0,329 0,673, ,6 663,8 84, ,50385,266, ,2572 0,5523,834 2,972 4,560 9, , ,7 958,2 ROTEX GS Ø 8 7 średnice otworów i przenoszone momenty obrotowe dla dzielonych piast bez rowków wpustowych [mm] Ø 0 Ø Ø 4 Ø 5 Ø 6 Ø 8 Ø 9 Ø 20 Ø 22 Ø 24 Ø 25 Ø 28 Ø Ø 32 Ø 35 Ø 38 Ø 40 Ø 42 Ø 45 Ø 46 Ø 48 Ø 50 Ø ) Przenoszony moment obrotowy jak dla łączników o twardości 92 Sh-A GS. Sprzęgło dostarczane z łącznikami elastycznymi o twardości 98 Sh-A GS. 2) dla d max. 3) Sztywność skrętna z uwzględnieniem wału o długości m, L wału = L ZR - 2 L W zamówieniach i zapytaniach proszę podawać odległość między wałami L R oraz maksymalną prędkość obrotową dla kontroli krytycznej prędkości wirowania. Sposób zamawiania: ROTEX GS 24 ZR3 200 mm 98 Sh A-GS 7.5 Ø 24 mm 7.5 Ø 24 mm sprzęgła typ odleg. między wałami [L R ] twardość łącznika wykonanie piasty bez rowka średnica otworu wykonanie piasty bez rowka średnica otworu 5

16 Sprzęgło bezluzowe Odchyłki Budowa sprzęgła ROTEX GS umożliwia mu kompensację odchyłek przesunięć osiowych i promieniowych, bez wystąpienia wcześniejszego zużycia lub zniszczenia sprzęgła. Ponieważ łącznik pracuje pod wstępnym ściśnięciem, luz nie wystąpi nawet po dłuższym okresie pracy sprzęgła. ROTEX GS ROTEX GS odchyłka osiowa L Kupplungstechnik Kupplungstechnik Kr Ka Przy samym odchyleniu kątowym osie symetrii wałów krzyżują się w środku sprzęgła. Takie odchylenie sprzęgło może przejąć w dopuszczalnych granicach bez problemu i bez większego niebezpieczeństwa wystąpienia sił przywracających. odchyłka promieniowa Przesunięcia osiowe mogą powstawać np. w wyniku różnych tolerancji części łączonych przy montażu lub wskutek zmian długości wału przy wahaniach temperatury. Ponieważ łożyska wałów przeważnie nie mogą przejmować dużych obciążeń osiowych, przejęcie ich i zapewnienie małych sił reakcji staje się zadaniem sprzęgła. ROTEX GS odchyłka kątowa Przy dużych przesunięciach (szczególnie promieniowych), aby uniknąć dużych sił przywracających, należy stosować sprzęgła ROTEX GS DKM w układzie dwukardanowym. Kupplungstechnik Przesunięcie promieniowe wynika z przesunięcia wałów w stosunku do siebie w wyniku różnych tolerancji centrowania lub w wyniku montażu urządzeń na różnych poziomach. W zależności od rodzaju przesunięcia powstają tu bardzo duże siły przywracające, a w związku z tym bardzo duże obciążenia części przenoszących te siły. odchyłki - wykonanie standard odchyłki - wykonanie DKM ROTEX GS GS [mm] [mm] [stopnie] [mm] [mm] [stopnie] łącznik osiowa promieniowa kątowa osiowa promieniowa kątowa Ka 2) Kr Ka 2) Kr 70 0,4,2 0,7, ,4 0,2, + 0,4 0,5, ,2 0,06,0 0,4 0,4,0 98 0,04 0,9 0,3 0,9 80 0,5, 0,23, ,6 0,0,0 + 0,6 0,2, ,3 0,06 0,9 0,6 0,9 0,9 64 0,04 0,8 0,7 0,8 80 0,9, 0,29, ,8 0,3,0 + 0,8 0,26, ,4 0,08 0,9 0,8 0,24 0,9 64 0,05 0,8 0,2 0,8 80 0,20,0 0,35, ,9 0,4,0 + 0,9 0,32, ,4 0,08 0,9 0,9 0,29 0,9 64 0,05 0,8 0,25 0,8 80 0,2, 0,40, 92 +,0 0,5,0 +,0 0,37, ,5 0,09 0,9,0 0,33 0,9 64 0,06 0,8 0,29 0,8 80 0,5, 0,49, 92 +,2 0,0,0 +,2 0,45, ,5 0,06 0,9,0 0,4 0,9 64 0,04 0,8 0,36 0, ,4,0 0,59,0 +,4 +,4 98 0,0 0,9 0,53 0,9 0,5,0 64 0,07 0,8 0,47 0, ,5,0 0,66,0 +,5 +,5 98 0, 0,9 0,60 0,9 0,7,4 64 0,08 0,8 0,53 0, ,7,0 0,77,0 +,8 +,8 98 0,2 0,9 0,69 0,9 0,7,4 64 0,09 0,8 0,6 0, ,9,0 0,84,0 + 2,0 + 2,0 98 0,4 0,9 0,75 0,9,0 2,0 64 0,0 0,8 0,67 0, ,23,0 0,9,0 + 2, + 2, 98 0,6 0,9 0,82 0,9,0 2,0 64 0, 0,8 0,73 0, ,24,0,0,0 + 2,2 + 2,2 98 0,7 0,9 0,9 0,9,0 2,0 64 0,2 0,8 0,8 0, ,6 0,8 0,9 64,0 0,3 0,8 Kr ,0 0,2 0,9 64,5 0,5 0,8 2) wyżej wymienione wartości odchyłki Ka należy dodać do długości sprzęgła określonego u. Odchyłki dla sprzęgła ROTEX GS... DKM odchyłka osiowa odchyłka promieniowa odchyłka kątowa L Ka Przy takim układzie siły przywracające w wyniku przesunięcia promieniowego dzięki dwuprzegubowemu działaniu zostają zredukowane do minimum. Dodatkowo sprzegło może kompensować większe odchyłki osiowe jak i promieniowe. Podane dopuszczalne wartości odchyłek sprzęgieł ROTEX GS są wartościami orientacyjnymi uwzględniającymi obciążenie sprzęgła aż do wartości znamionowego momentu obrotowego T KN sprzęgła przy obrotach n = 500 min - oraz temperaturze otoczenia + C. Wartości odchyłek należy rozpatrywać każdą oddzielnie, a jeśli różne typy odchyłek pojawiają się równocześnie, należy danych z tabeli użyć proporcjonalnie. Sprzęgła ROTEX mogą kompensować odchyłki zarówno promieniowe jak i kątowe. Staranne i dokładne wyosiowanie wałów przedłuża żywotność sprzęgła. 6

17 Wykonanie ZR-ZR3 Odchyłki i dane techniczne odchyłka osiowa ROTEX GS 98Sh A-GS [mm] osiowa K a odchyłki [mm] promieniowa K r ) [stopnie] kątowa odchyłka promieniowa K r = (L ZR - 2 l - E) tan odchyłka kątowa [stopnie ,0 -,0 +,2 -,0 +,4 -,0 +,5 -,4 +,8 -,4 +2,0-2,0 +2, -2,0 +2,2-2,0 +2,6-2,0 5,6 4,67 4,48 4, 3,92 3,73 3,5 3,9 2,80 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 Obliczanie całkowitej sztywności skrętnej: C całkowite = [Nm/rad] 2 L + wału C C 2 L ZR - 2 L przy L wału = [m] 000 ) odchyłki promieniowe podano przy założeniu długości całkowitej sprzęgła L ZR = 000 mm 2) L = L ZR - 2 l 2 C = sztywność skrętna łącznika elastycznego, strona 04 C 2 = z tabel na stronach 4/5 ROTEX GS TOOLFLEX RADEX-NC Wykres krytycznych prędkości obrotowych dla wykonania ZR3 ROTEX GS 9 ROTEX GS 24 ROTEX GS 28 ROTEX GS 38 ROTEX GS 42 ROTEX GS 48 prędkość obrotowa [/min] Przykład: ROTEX GS 9 prędkość obrotowa: 500 /min maksymalna odległość między łączonymi wałami: 700 mm odległość między łączonymi wałami L R [mm] 7

18

19 TOOLFLEX Sprzęgło mieszkowe ROTEX GS TOOLFLEX RADEX-NC 9

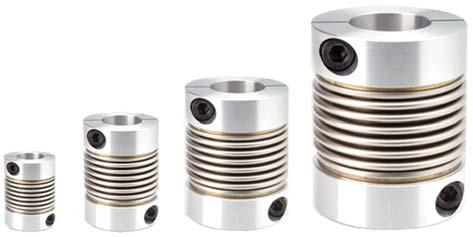

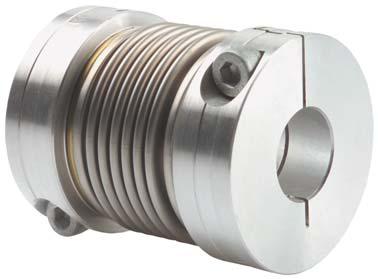

20 TOOLFLEX Sprzęgło mieszkowe Bezluzowe, skrętnie sztywne, bezobsługowe Sprzęgło TOOLFLEX sprawdziło się już wielokrotnie (sprzęgło mieszkowe). Najbardziej istotnymi cechami są: dobra kompensacja odchyłek (osiowej, promieniowej oraz kątowej), wysoka sztywność skrętna jak również łatwy i szybki montaż piast zaciskowych. Przykłady zastosowań: Obrabiarki, systemy pozycjonowania (np. śruby kulowe o dużym skoku gwintu), stoły indeksujące, przekładnie planetarne o małym momencie obrotowym i dokładnym pozycjonowaniu Pewność połączenia mieszek-piasta: cierne, bezluzowe połączenia aluminiowych piast z wielosegmentowym mieszkiem ze specjalnej stali pewne przeniesienie momentu obrotowego przez każdy segment mieszka między piastami odporność na zmęczenie materiału dla temperatur do 280 C oraz w krytycznych warunkach pracy, np. pod wpływem mediów Pewność połączenia wał-piasta Podwójnie nacięte piasty zaciskowej: łatwy montaż piast zaciskowych dzięki poprzecznie umieszczonej śrubie zaciskającej brak odkształcenia mieszka podczas dokręcania śruby zaciskającej dzięki podwójnemu nacięciu piasty tolerancja otworów w piastach "F7" dla łatwiejszego osadzania piast na wałach podwójne nacięcie piasty 20

21 TOOLFLEX Metal bellow-type couplings Bezluzowe, skrętnie sztywne, bezobsługowe Dobór sprzegła Standardowo sprzęgło TOOLFLEX dobierane jest wg momentu nominalnego (T KN ) przedstawionego w danych technicznych, podobnie jak inne sprzęgła. W każdym przypadku moment nominalny sprzęgła (T KN ) musi być większy niż maksymalny moment podczas pracy. Szczególnie ważne jest to przy serwonapędach, ponieważ momenty obrotowe podczas przespieszania lub hamowania mogą wielokrotnie przekraczać moment nominalny sprzęgła. Obliczenia podstawowe P max TAS [Nm] = 9550 n T KN [Nm] T AS/LS k P max = maks. moc urządzenia [kw] n = prędkość obrotowa [min - ] T AS T LS k = szczytowy moment obrotowy napędu [Nm] = szczytowy moment obrotowy strony odbiorczej [Nm] = współczynnik pracy k =.5 dla ruchu jednostajnego, k = 2 dla ruchu niejednostajnego, k = dla ruchu z udarami Dla napędów w obrabiarkach (serwonapędach), współczynnik k należy przyjąć z przedziału.5-2. Podczas doboru do serwonapędów, obliczenia należy wykonać odnośnie do momentu obrotowego napędu a nie wartości P max. Podczas doboru sprzęgła należy użyć odpowiednich danych od producenta biorąc pod uwagę serwosterownik, który ma zostać użyty. ROTEX GS TOOLFLEX RADEX-NC Moment obrotowy podczas przyspieszania (strona napędzająca / strona napędzana) T KN > T S T S = T AS m A k J L ma = J A + J L T S = T LS m L k J A ml = J A + J L T S m A m L J A J L = moment obrotowy podczas przyspieszania (strona napędzająca lub napędzana) = udar strony napędu = udar strony napędzanej = moment bezwładności napędu = moment bezwładności strony napędzanej Sztywność skrętna Błąd przeniesienia napędu dla sprzęgła mieszkowego odnośnie napięcia skrętnego 80 T AS = C T C T = kąt skręcenia [stopnie] = sztywność skrętna sprzęgła [m/rad] Częstotliwość rezonansowa Częstotliwość rezonansowa sprzęgła musi być powyżej lub poniżej częstotliwości urządzania. Odpowiednie dla uproszczonego mechanicznego modelu dwóch mas:: J L + J A fe = C T [Hz] 2 J L J A f e = częstotliwość układu dwóch mas [s - ] f r = częstotliwość wzbudzenia napędu [s - ] Warunek w praktyce: f e 2 f r Uwaga: W przypadku wartości powyżej T KN dozwolone są tylko ograniczone wartości obciążeń zmiennych. W tym zakresie momentów obrotowych występują odkształcenia plastyczne mieszka, a także mogą pojawić się pęknięcia i złamania wynikające ze zużycia. 2

22 TOOLFLEX Sprzęgło mieszkowe Asortyment podstawowy Asortyment podstawowy dla miniaturowych sprzęgieł TOOLFLEX wykonanie piasty otwory gotowe [mm] wg ISO w tolerancji F , , Asortyment podstawowy TOOLFLEX M oraz S otwór wstępny otwory gotowe [mm] wg ISO w tolerancji F , Typ M oraz S - wymiary tulei do silników FANUC 2 tulei 2 wymiary [mm] L l D H D d +0,05 b JS9 t +0, stożek ,9 4 2,2 : ,8 5 7,9 :0 Uwaga TOOLFLEX 6-20 TOOLFLEX -45 Asortyment podstawowy TOOLFLEX KN otwór wstępny otwory gotowe [mm] wg ISO w tolerancji H otwory standardowe Inne wymiary możliwe przy zamówieniu dużych ilości 22

23 TOOLFLEX Sprzęgło mieszkowe Bezluzowe, skrętnie sztywne, bezobsługowe Sprzęgła miniaturowe Bezluzowe, skrętnie sztywne NEW Bezobsługowe Niewielkie momenty bezwładności Łatwy montaż dzięki tolerancji F7 Zakres temperatur pracy: - C do + 00 C ROTEX GS TOOLFLEX RADEX-NC TOOLFLEX Typ. TOOLFLEX Typ 2.5 TOOLFLEX typ /2) moment obrotowy T KN [Nm] d min. d max. D H L l ; l 2 M t S 5 0, ) 0, 0,0 0,7 97 0, M2,8 M 7 2) 0,40 0,5,0 75 0,003 S 8, ) 0, 0,0 0, ,005 7 M3 2,0 M 20 2) 0,40 0,5,0 0 0,006 S 2, ) 0,35 0,5, ,00 8 M3 2,5 2 M 24 2) 0,50 0,20, ,0 S 27,5 2, ) 0,40 0,5, ,07 M4 2,5 2 M 3 2) 0,60 0,20, ,09 prędkość liniowa v max = 25 m/s dane techniczne dla wykonania mocowanego wkrętami ustalającymi (typ.) wymiary [mm] dopuszczalne odchyłki otwory gotowe ogólne wkręt ustalający dane techniczne dla wykonania z piastami zaciskowymi (typ. 2.5) TOOLFLEX moment wymiary [mm] dopuszczalne odchyłki sztywność obrotowy otwory gotowe ogólne śruba zaciskająca skrętna masa 4) typ /2) T KN T d min. d max. D H L l 3 ; l 4 M t e D A osiowal promieniowa kątowa [Nm] K [Nm] [mm] [mm] [stopnie] [Nm/rad] [kg] 7 S 24, ,3 0, 0, ,007 9 M2 3,2 5,0 6,5 0,37 M 26 2) 0,4 0,5,0 0 0,008 9 S, ,35 0,5, ,04 M2,5 3,5 7, 2,5 0,76 M 33 2) 0,5 0,2, ,05 2 S 34,5 2, ,4 0,5, ,025 3 M3 4,0 8,5 26,5,34 M 38 2) 0,6 0,2, ,027 ) Typ S = 4 sekcje mieszka 2) Typ M = 6 sekcji mieszka 3) Liczba wkrętów dla pojedynczej piasty, od u 9: 2x20 (kąt odstępu) 4) Dotyczy kompletnego sprzęgła z maks. otworami w piastach prędkość liniowa v max = 20 m/s liczba 3) z osiowa [mm] promieniowa [mm] kątowa [stopnie] sztywność skrętna [Nm/rad] masa 4) [kg] Uwaga: Sprzęgło musi zostać dobrane tak aby jego moment nominalny był większy niż max. moment przenoszony podczas pracy (przyspieszanie, udary momentu). W przypadku wartości powyżej T KN (awarie), dozwolone są tylko ograniczone wartości obciążeń zmiennych. W tym zakresie momentów obrotowych występują odkształcenia plastyczne mieszka, a także mogą pojawić się pęknięcia i złamania wynikające ze zużycia. Sposób zamawiania: TOOLFLEX 7 M 2.5 d - Ø4 2.5 d - Ø6 sprzęgła wykonanie piasty średnica otworu wykonanie piasty piasta średnica otworu piasta 2 23

24 TOOLFLEX Sprzęgło mieszkowe Bezluzowe, skrętnie sztywne, bezobsługowe Typ M Bezluzowe, skrętnie sztywne Zaciskowe połączenie piasta-mieszek Piasty mocowane zaciskowo na wałach Bezobsługowe Odpowiednie do wysokich temperatur, dzięki kołnierzowemu mocowaniu mieszka (maks. 280 C) Odporne na korozję, dzięki mieszkowi wykonanemu ze specjalnej stali i aluminiowym piastom gwint M rowek wpustowy wg DIN 6885 na zamówienie G (DIN EN ISO 4762) TOOLFLEX d min. d max. L l ; l 2 E D H M D 3 t e T A [Nm] , M4 35,0 5 2,0 2, , M5 43,5 6 4, , M6 58, ,5 65 M8 72, , M0 89, ) , M2 06, TOOLFLEX ±0,5 0,20, ±0,6 0,20, ±0,8 0,25 2, ±0,8 0,25 2, ±,0 0, 2, ) ±,0 0, 2,0 30 TOOLFLEX otowory gotowe ogólne śruba zaciskająca moment obrotowy T KN [Nm] prędkość obrotowa n ) [min - ] moment bezwładności 2) [x0-6 kgm 2 ] sztywność skrętna [Nm/rad] Ø5 Ø6 Ø7 Ø8 Ø9 Ø0 Ø Ø2 Ø4 Ø5 Ø6 Ø8 Ø9 Ø20 Ø24 Ø25 Ø28 Ø Ø32 Ø35 Ø38 Ø40 Ø42 Ø45 Ø50 Ø55 6 8,5 8,8 9, 9,4 9,7 9,9 0,2 0,5,,4,7 sztywność osiowa [N/mm] wymiary [mm] 20 7,6 8, 8,6 9,0 9,5 20,5 2,0 2,4 22,4 22,9 23,3 dane techniczne sztywność promieniowa [N/mm] , , ,5 44,5 46 dopuszczalne odchyłki ) osiowa [mm] promieniowa [mm] średnice otworów i przenoszone momenty obrotowe dla piasty zaciskowej [Nm] kątowa [stopnie] ) przy v= 25 m/s 2) Dotyczy kompletnego sprzęgła z maks. otworami w piastach 3) piasty stalowe z przyspawanym mieszkiem Uwaga: Sprzęgło musi zostać dobrane tak aby jego moment nominalny był większy niż max. moment przenoszony podczas pracy (przyspieszanie, udary momentu). W przypadku wartości powyżej T KN (awarie), dozwolone są tylko ograniczone wartości obciążeń zmiennych. W tym zakresie momentów obrotowych występują odkształcenia plastyczne mieszka, a także mogą pojawić się pęknięcia i złamania wynikające ze zużycia. masa 2) [x0-3 kg] Sposób zamawiania: TOOLFLEX M d - Ø25 d 2 - Ø sprzęgła średnica otworu piasta średnica otworu piasta 2 24

25 TOOLFLEX Sprzęgło mieszkowe Bezluzowe, skrętnie sztywne, bezobsługowe Typ S Wykonanie krótkie Podwyższona sztywność skrętna Mniejszy moment bezwładności gwint M rowek wpustowy wg DIN 6885 na zamówienie ROTEX GS TOOLFLEX RADEX-NC G (DIN EN ISO 4762) TOOLFLEX wymiary [mm] otowory gotowe ogólne śruba zaciskająca d min. d max. L l ; l 2 E D H M D 3 t e T A [Nm] ,0 32 M4 35,0 5 2,0 2, , M5 43,5 6 4, , M6 58, , M8 72, ,5 32,0 22,5 83 M0 89, ) , M2 06, TOOLFLEX moment obrotowy T KN [Nm] prędkość obrotowa n ) [min - ] moment bezwładności 2) [x0-6 kgm 2 ] sztywność skrętna [Nm/rad] sztywność osiowa [N/mm] dane techniczne sztywność promieniowa [N/mm] dopuszczalne odchyłki ±0,3 0,5, ±0,4 0,5, ±0,5 0,20, ±0,6 0,20, ±0,9 0,25, ) ±,0 0,25,5 323 ) przy v= 25 m/s 2) Dotyczy kompletnego sprzęgła z maks. otworami w piastach 3) piasty stalowe z przyspawanym mieszkiem Informacja: przenoszone momenty obrotowe dla piasty zaciskowej jak dla typu M, podano na stronie 24 osiowa [mm] promieniowa [mm] kątowa [stopnie] masa 2) [x0-3 kg] inne wykonania: wykonanie do silników FANUC Sposób zamawiania: TOOLFLEX S d - Ø25 d 2 - Ø sprzęgła średnica otworu piasta średnica otworu piasta 2 25

26 TOOLFLEX Sprzęgło mieszkowe Bezluzowe, skrętnie sztywne, bezobsługowe Typ KN Bezluzowe, skrętnie sztywne NEW Zaciskowe połączenie piasta-mieszek Wysokie momenty przenoszone przez połączenie wałpiasta Bezobsługowe Dobre właściwości podczas pracy przy wysokich prędkościach TOOLFLEX S-KN TOOLFLEX moment obr. [Nm] wymiary [mm] otwory gotowe L L ges. śruba zaciskająca otwory demontażowe 4 sekcje 6 sekcji 4 sekcje 6 sekcji l ; l 2 D H D D 2 T d min. d max. M A liczba liczba T 4) M A ) 2) ) 2) [Nm] z z [Nm] M4 2,9 2 M4 6, , M5 6 2 M5 6, ,5 9 82, M6 4 2 M ) , M M8 6 6 TOOLFLEX Ø2 Ø4 Ø5 Ø6 Ø9 Ø20 Ø24 Ø25 Ø28 Ø Ø32 Ø35 Ø38 Ø40 Ø42 Ø45 Ø48 Ø50 Ø55 Ø średnice otworów i przenoszone momenty obrotowe T R dla piasty zaciskowej w wykonaniu KN [Nm] ) ) Typ S = 4 sekcje 2) Typ M = 6 sekcji 3) piasty stalowe z przyspawanym mieszkiem 4) Po wkręceniu śrub zaciskających (M) wkręcić śruby w otwory demontażowe (M ) i dokręcić wartością momentu T A z powyższej tabeli. inne wykonania: TOOLFLEX KN do silników FANUC Sposób zamawiania: TOOLFLEX 38 S-KN d - Ø5 d 2 - Ø22 sprzęgła średnica otworu piasta średnica otworu piasta 2 26

27 RADEX -NC Sprzęgło do serwonapędów ROTEX GS TOOLFLEX RADEX-NC 27

28 RADEX -NC Sprzęgło do serwonapędów Bezluzowe, skrętnie sztywne, bezobsługowe Sprzęgła RADEX -NC zostały specjalnie zaprojektowane do zastosowań w serwonapędach. W sprzęgle tym pakiet blach ze stali nierdzewnej tworzy skrętnie sztywny łącznik płytkowy (laminę), podatny na zginanie, zapewniający odpowiednią kompensację odchyłek osiowych, kątowych i promieniowych, łączonych sprzęgłem wałów. jako sprzęgło w całości metalowe - RADEX -NC może być stosowany w wysokich temperaturach (do 200 C), jak również w agresywnym środowisku. Sprzęgło RADEX -NC produkowane jest w 6 ach od 5 do 35 do maksymalnego momentu obrotowego 200 Nm. Aluminiowe piasty są w wykonaniu zaciskowym ( 42 z piastami stalowymi) i dlatego pozostają one połączeniem bezluzowym pomimo stosowania w napędach o pracy nawrotnej. Typowym zastosowaniem sprzegła RADEX -NC są bezluzowe przekładnie ślimakowe o małym przełożeniu. Sztywność sprzęgła w takim przypadku przenosi się za przyczyną przekładni, ze strony napędzającej na napędzaną. W takim układzie przełożenie ma decydujące znaczenie, ponieważ do obliczeń wchodzi jako podniesione do kwadratu. W ten sposób przeliczona sztywność jest dodawana do sztywności przekładni w wyniku dając sztywność całkowitą. W przypadku przekładni o przełożeniach mniejszych niż i = 8, zalecamy stosowanie sprzęgieł RADEX -NC, zamiast sprzęgieł elastycznych, w celu mniejszej utraty sztywności całego układu. silnik sprzęgło przekładnia Rysunek obok pokazuje wpływ luzu i kąta skręcenia w układzie napędowym. Wskutek wysokiej sztywności skrętnej sprzęgła RADEX - NC, kąt skręcenia powstały w wyniku działania momentu obrotowego jest bardzo mały. Inaczej niż w przypadku sprzegieł elastycznych ROTEX i ROTEX GS, tłumienie drgań skrętnych, nie jest możliwe. kierunek obrotów prawy kierunek obrotów lewy moment obrotowy ROTEX ROTEX GS RADEX -NC luz luz = 0 luz = 0 kąt skręcenia kąt skręcenia kąt skręcenia Stosowanie w strefach zagrożenia wybuchem Sprzęgła RADEX -NC są przystosowane do przenoszenia napędu w strefach zagrożenia wybuchem. Sprzęgła z rowkiem wpustowym są certyfikowane zgodnie z Dyrektywą 94/9/EC (ATEX 95), jako urządzenia kategorii 2G/2D dlatego mogą znaleźć zastosowanie w strefach zagrożenia wybuchem G, G2, D2 oraz D22. Proszę zapoznać się z odpowiednim certyfikatem oraz instrukcją montażu na naszej stronie internetowej. Selection: W przypadku stosowania, w strefach zagrożonych wybuchem piast zaciskowych bez rowka ( tylko w kategorii 3), (z rowkiem w kategorii 2), dobór musi uwzględniać minimalny współczynnik bezpieczeństwa s = 2 pomiędzy szczytowym momentem obrotowym (z uwzględnieniem wszystkich dodatkowych parametrów) i nominalnym momentem obrotowym sprzęgła oraz momentem przenoszonym przez połączenie wał-piasta. 28

29 RADEX -NC Sprzęgło do serwonapędów Dobór sprzęgła. Napędy bez okresowych drgań skrętnych na przykład pomp wirnikowych, wentylatorów, dmuchaw, sprężarek śrubowych itd. Dobór sprzęgła wymaga wzięcia pod uwagę momentu obrotowego T KN oraz T Kmax.. Obciążenie znamionowym momentem obr. Dopuszczalny nominalny moment obrotowy sprzęgła przy uwzględnieniu współczynnika pracy S B musi być co najmniej równy znamionowemu momentowi obrotowemu urządzenia T N. T KN T N S B 2. Napędy z okresowymi drganiami skrętnymi Przy napędach obciążonych drganiami skrętnymi,np. w przypadku silników diesla, sprężarek i pomp tłokowych, generatorów itd., konieczne jest wykonanie obliczeń drgań skrętnych (zalecana jest konsultacja techniczna). 2. Obciążenie znamionowym momentem obrotowym Dopuszczalny nominalny moment obrotowy sprzęgła przy uwzględnieniu współczynnika pracy S B musi być co najmniej równy znamionowemu momentowi obrotowemu urządzenia T N. T KN T N S B (współczynnik pracy S B patrz tabela poniżej)).2 Obciążenia udarowe momentem obrotowym Dopuszczalny maksymalny moment obrotowy sprzęgła T Kmax musi być równy co najmniej sumie szczytowego momentu obrotowego T S i momentu obrotowego urządzenia T N. Obowiązuje to w przypadkach, gdy na moment obrotowy urządzenia T N nakłada się jeszcze przebieg udaru (np. przy włączaniu silnika). W przypadku napędów z silnikami prądu zmiennego o większych masach po stronie obciążenia, wskazane jest obliczenie T S, przy pomocy programu symulacji (zalecana jest konsultacja techniczna). T Kmax (T N + T S ) 2.2 Przejście przez rezonans Szczytowy moment obrotowy T SR występujący podczas przejścia przez rezonans nie może przekroczyć maksymalnego momentu obrotowego T Kmax sprzęgła. T Kmax 2.3 Obciążenie udarowe momentem obr. z drganiami Dopuszczalny zmienny moment obrotowy sprzęgła T KW, nie może zostać przekroczony przez zmienny moment obrotowy T W urządzenia. T KW T SR T W ROTEX GS TOOLFLEX RADEX-NC Objaśnienie powyższych momentów obrotowych sprzęgła opis symbol objaśnienie opis symbol objaśnienie znamionowy moment obrotowy sprzęgła T KN moment obrotowy, jaki może być przenoszony przez cały czas w całym zakresie obrotów. maksymalny moment obrotowy sprzęgła T Kmax moment obrotowy, który może być przenoszony przy obciążeniu tętniącym 0 5 lub przy obciążeniu przemiennym 5 x 0 4 przez cały czas pracy Orientacyjne wartości współczynnika pracy S B zastosowanie maszyny budowlane mieszalniki wirówki przenośniki dźwigi wentylatory / dmuchawy generatory kalandry kruszarki maszyny włókiennicze walcarki S B 2-2,5 2 2,5 2 2,5 2 2,5 zastosowanie S B maszyny do obróbki drewna,5 mieszadła i wytłaczarki 2 tłoczniki i prasy 2,5 obrabiarki 2 młyny 2,5 maszyny pakujące samotoki 2,5 pompy tłokowe 2,5 pompy wirnikowe,5 sprężarki tłokowe 2,5 turbosprężarki 2 29
