2 Johnson Blocks Zblocza do żurawi 6:2 Zblocza otwierane 6:3-6:6 Cynkowane zblocza do żurawi masztowych 6:6 Zblocza górnicze 6:7 Krętliki 6:7 Krążki linowe 6:8 Otwarte gniazda klinowe 6:8 Kule równoważące 6:9 Zblocza budowlane i okrętowe ze stałym uchwytem 6:10 Produkty specjalne 6:11 6

3 OSTRZERZENIE: Niezastosowanie się do podanych w dalszej części zaleceń lub parametrów pracy może stwarzać ryzyko powstania zagrożenia dla zdrowia lub życia oraz zniszczenia mienia.

4 Gunnebo Johnson 50 lat doskonałości i dominacji w swojej dziedzinie. Gunnebo Johnson ma solidne podstawy w przemyśle naftowym i produkcji żurawi. Firma zaczynała w latach 30-tych w dziedzinie produkcji narzędzi do wydobycia ropy naftowej. Opracowana została linia głowic odwiertów o znanej nazwie Hinderliter, poprzedzająca wprowadzenie zbloczy do żurawi Johnson. Linie te zostały rozbudowane o kule rozplątujące, gniazda klinowe, krętliki, zblocza specjalne, i oczywiście kompletną linię zbloczy otwieranych i krążków, intensywnie eksploatowanych na polach naftowych. Dziś Gunnebo Johnson jest nowoczesną częścią wiekowej firmy Gunnebo Industries ze Szwecji, oferującą doskonałe połączenie produktów znad i spod haka do przemysłowego podnoszenia i przenoszenia materiałów. Zblocza oraz kule rozplątujące Johnson dominują w dziedzinie podnoszenia w Ameryce Północnej i wielu krajach świata. Zblocza otwierane Johnson, wielokrążki specjalne i Forge Fab można znaleźć wszędzie tam, gdzie doświadczeni ludzie świadomie dbają o stosowanie najlepszych, najbardziej niezawodnych i sprawdzonych urządzeń i komponentów w najbardziej wymagających zastosowaniach. Ze specjalnymi krętlikami głęboko w wodach Oceanu Spokojnego, zbloczami i wielokrążkami w Zatoce Meksykańskiej i na surowym Morzu Północnym, produkty Johnson pracują codziennie na całym świecie. Johnson daje Ci bezpieczeństwo oraz niezrównaną jakość, wydajność i wartość w przemyśle. 6 Niezawodność, na którą możesz liczyć. 6:1

5 Zblocza do żurawi Shorty J Shorty J reprezentuje najszerszą linię standardowych zbloczy do żurawi w przemyśle. Firma ta produkuje ponad 1500 standardowych modeli zbloczy, nie licząc opcji. Właściwości standardowe Udźwig ton Współczynnik bezpieczeństwa 4:1 1-8 krążków Średnica krążków mm Prowadnice lin dla wszystkich modeli Krążki z tulejami z brązu i łożyskami rolkowymi Smarowanie łożysk krążków przez centralny sworzeń Hartowane płomieniowo rowki na krążkach o średnicy mm Haki z łożyskami rolkowymi o podwójnym działaniu (wychył/obrót) Kute stalowe haki, 3 30 ton Możliwość całkowitego demontażu Właściwości dostępne Kute stalowe haki, ton Podwójne haki z odlewane ton z zapadką Podwójne haki z kutej stali Blokady przeciw obracaniu, we wszystkich modelach Obrotowe klamry zabezpieczające, we wszystkich modelach Tarcze wzmacniające krążków, we wszystkich modelach Wszystkie modele mają demontowane obciążenia boczne z żeliwa i stali. Próby i certyfikacja, badania radiograficzne, cząstkami magnetycznymi i inne nieniszczące według specyfikacji klienta Quick Reeve - zblocza do żurawi samojezdnych Właściwości standardowe Szybko demontowany, ocynkowany sworzeń zatrzymywania liny spełnia wymogi OSHA w zakresie zatrzymywania liny. Brak możliwości pełnego demontażu ze zblocza, aby uniknąć zgubienia. Wytrzymały, stalowy zatrzask Johnson J-Latch z blokadą i sprężyną spełnia wymogi OSHA w zakresie podnoszenia personelu. Zatrzask Johnson J-Latch zapewnia punkt szybkiej kontroli deformacji haka. Dostępna nośność ton. Większe nośności na życzenie. Konstrukcja Quick Reeve spoczywa na własnym haku dla stabilnej podstawy podczas nawlekania. Brak masywnej opuszczanej zapadni, trudnej w obsłudze i mogącej się uszkodzić. Kształtka końcowa liny przechodzi przez zblocze i nie ma konieczności zdejmowania jej z liny. 6:2

6 Produkty Johnson Zblocza otwierane Zblocza otwierane Gunnebo Johnson mają wygodną cechę otwierania bocznego. Występuje ona nawet w naszych szczytowych modelach i ułatwia a nawlekanie zblocza bez demontażu jakichkolwiek kształtek z końca liny. Inne właściwości obejmują wybór obrotowego haka, klamry, kształtek oczkowych lub zbloczy bez żadnych kształtek. Właściwości standardowe Wytrzymałe i niezawodne Współczynnik konstrukcyjny 4:1 Łatwo otwierane boczne płyty Wymiary metryczne Duże ręczne nakrętki Element ustalający na sworzniu blokującym Klamra kotwiąca ze sworzniem ustalającym Tuleje z brązu Właściwości dostępne Obciążenie próbne Łożyska rolkowe Morska farba epoksydowa Wytrzymały zatrzask J-latch Większe rozmiary Szeroki zakres Obecnie ponad 250 modeli i rozmiarów, od 2 do 30 ton metrycznych. Średnice krążków od 80 do 600 mm. Dostępne różne rozmiary lin i kształtki końcowe. Wytrzymałość Słynna wytrzymałość Johnson jest dobrze znana w przemyśle. Te zblocza sprawdzają się w najtrudniejszych zastosowaniach, w palącym słońcu lub w lodowatym wietrze. Niezawodność Z wbudowanej wytrzymałości pochodzi niezawodność, od dawna kojarzona z marką Johnson. Te zblocza sprawdzają się, dzień po dniu i rok po roku. Amerykańska jakość, na którą możesz liczyć. 4 tonowe zblocze otwarte z szeklą 6 Szeroki wybór Pojedyncze, podwójne, zamknięte, do holowania, dla przemysłu naftowego, układania rur i zastosowań budowlanych. Rozmiary i modele dla wszystkich. Wygoda Duże, łatwe do uchwycenia ręczne nakrętki we wszystkich modelach, zwłaszcza w najmniejszych. Łatwe otwieranie i zamykanie we wszystkich warunkach bez zdejmowania rękawic, proste luzowanie lub blokowanie przy użyciu młotka. Podwójne zabezpieczenie Wszystkie nakrętki ręczne są wyposażone w zawleczki jako dodatkowe zabezpieczenie, na przykład w miejscach o ograniczonej lub rzadkiej kontroli ze względu na położenie lub inne czynniki. 6:3

7 Zblocza otwierane. WLL od 2 do 30 ton Z hakiem i zaczepem końcowym liny 4 tonowe zblocze z hakiem TBez szekli Z dwoma krążkami WLL ton Hak obrotowy z zapadką Szekla obrotowa Bez szekli D krążka (mm) Lina (mm) 2 t 4 t 8 t SB 2S 3B H SB 2S 3B T SB 4S 4B H 6.8 SB 4S 4B S 7.3 SB 4S 4B T SB 4S 4R H 6.8 SB 4S 4R S 7.3 SB 4S 2R T SB 4S 6B H 8.6 SB 4S 6B S 9.5 SB 4S 6B T SB 4S 6R H 8.6 SB 4S 6R S 9.5 SB 4S 6R T SB 4S 8B H 11.3 SB 4S 8B S 11.8 SB 4S 8B T SB 4S 8R H 11.3 SB 4S 8R S 11.8 SB 4S 8R T SB 4S 10B H 15.0 SB 4S 10B S 15.9 SB 4S 10B T SB 4S 10R H 15.4 SB 4S 10R S 15.9 SB 4S 10R T SB 4S 12B H 18.1 SB 4S 12B S 19.1 SB 4S 12B T SB 4S 12R H 19.5 SB 4S 12R S 20.0 SB 4S 12R T SB 4S 14B H 22.7 SB 4S 14B S 23.1 SB 4S 14B T SB 4S 14R H 23.6 SB 4S 14R S 24.0 SB 4S 14R T SB 8S 6B H 12.2 SB 8S 6B S 13.2 SB 8S 6B T SB 8S 6R H 13.6 SB 8S 6R S 14.5 SB 8S 6R T SB 8S 8B H 15.9 SB 8S 8B S 16.8 SB 8S 8B T SB 8S 8R H 15.9 SB 8S 8R S 16.3 SB 8S 8R T SB 8S 10B H 18.6 SB 8S 10B S 19.5 SB 8S 10B T SB 8S 10R H 18.6 SB 8S 10R S 19.1 SB 8S 10R T SB 8S 12B H 24.0 SB 8S 12B S 24.5 SB 8S 12B T SB 8S 12R H 24.9 SB 8S 12R S 25.9 SB 8S 12R T SB 8S 14B H 29.0 SB 8S 14B S 29.9 SB 8S 14B T SB 8S 14R H 29.5 SB 8S 14R S 29.9 SB 8S 14R T :4

8 Produkty Johnson WLL ton Hak obrotowy z zapadką Szekla obrotowa Bez szekli D krążka (mm) Lina (mm) 12 t SB 12S 6B H 20.9 SB 12S 6B S 23.1 SB 12S 6B T SB 12S 6R H 21.3 SB 12S 6R S 23.1 SB 12S 6R T SB 12S 8B H 25.9 SB 12S 8B S 27.7 SB 12S 8B T SB 12S 8R H 25.9 SB 12S 8R S 27.7 SB 12S 8R T SB 12S 10B H 31.8 SB 12S 10B S 33.6 SB 12S 10B T SB 12S 10R H 32.7 SB 12S 10R S 34.5 SB 12S 10R T SB 12S 12B H 41.3 SB 12S 12B S 43.1 SB 12S 12B T SB 12S 12R H 40.4 SB 12S 12R S 41.7 SB 12S 12R T SB 12S 14B H 47.2 SB 12S 14B S 49.0 SB 12S 14B T SB 12S 14R H 46.7 SB 12S 14B S 48.5 SB 12S 14B T SB 12S 16B H 56.7 SB 12S 16B S 59.0 SB 12S 16B T SB 12S 16R H 59.4 SB 12S 16R S 61.2 SB 12S 16R T t SB 15S 8B H 29.0 SB 15S 8B S 28.1 SB 15S 8B T SB 15S 8R H 28.1 SB 15S 8R S 27.2 SB 15S 8R T SB 15S 10B H 34.9 SB 15S 10B S 34.0 SB 15S 10B T SB 15S 10R H 39.0 SB 15S 10R S 38.1 SB 15S 10R T SB 15S 12B H 44.0 SB 15S 12B S 43.1 SB 15S 12B T SB 15S 12R H 42.2 SB 15S 12R S 41.3 SB 15S 12R T SB 15S 14B H 49.0 SB 15S 14B S 48.1 SB 15S 14B T SB 15S 14R H 49.0 SB 15S 14R S 48.1 SB 15S 14R T SB 15S 16B H 61.7 SB 15S 16B S 60.8 SB 15S 16B T SB 15S 16R H 61.7 SB 15S 16R S 60.8 SB 15S 16R T t SB 20S 8B H 36.7 SB 20S 8B S 43.1 SB 20S 8B T SB 20S 8R H 37.2 SB 20S 8R S 43.1 SB 20S 8R T SB 20S 10B H 43.1 SB 20S 10B S 49.4 SB 20S 10B T SB 20S 10R H 44.0 SB 20S 10R S 50.3 SB 20S 10R T SB 20S 12B H 47.6 SB 20S 12B S 54.0 SB 20S 12B T SB 20S 12R H 47.6 SB 20S 12R S 53.5 SB 20S 12B T SB 20S 14B H 53.1 SB 20S 14B S 59.0 SB 20S 12B T SB 20S 14R H 55.3 SB 20S 14R S 61.7 SB 20S 12B T SB 20S 16B H 67.1 SB 20S 16B S 73.0 SB 20S 12B T SB 20S 16R H 68.0 SB 20S 16B S 74.4 SB 20S 12B T SB 20S 18B H 78.0 SB 20S 16B S 84.4 SB 20S 12B T SB 20S 18R H 80.3 SB 20S 16B S 86.2 SB 20S 12B T t SB 30S 20B H SB 30S 20B S SB 30S 20B T SB 30S 20R H SB 30S 20R S SB 30S 20R T SB 30S 24B H SB 30S 24B S SB 30S 24B T SB 30S 24R H SB 30S 24R S SB 30S 24R T :5

9 Zblocza otwierane Manhandler WLL 680 kg Standardowe malowane wykończenie Do podnoszenia osób Uszczelnione łożyska rolkowe Blokowana konstrukcja wewnętrzna Zawleczki jako elementy ustalające Dodatkowe punkty mocowania WLL kg Lina (mm) Średnica krążka (mm) 680 MHSB1S8RS Zblocza otwierane Gunnebo Johnson Manhandler są odpowiednie do podnoszenia personelu przy odpowiednim użyciu w zgodnym systemie podnoszenia, utrzymywanym w dobrym stanie. Zapoznaj się z broszurą zawierającą ostrzeżenia i ograniczenia użytkowania, dostępną w Gunnebo Johnson i u dystrybutorów. Cynkowane zblocza do żurawi masztowych WLL 4-12 ton Standardowe ocynkowane wykończenie Wycięcia transportowe w korpusie Duże, wybijane uchwyty Blokowana konstrukcja wewnętrzna Do podnoszenia materiałów Zawleczki jako elementy ustalające WLL ton Lina (mm) Średnica krążka (mm) 4 MHSB4S8TS MHSB12S10TS MHSB12S14TS :6

10 Produkty Johnson Zblocza górnicze Gunnebo Johnson produkuje wyposażenie do pól naftowych od ponad pięćdziesięciu lat. Ze względu na doświadczenia w dziedzinie krążków i zbloczy staliśmy się szanowanym producentem dla przemysłu naftowego. Znamy jego potrzeby i wiemy, jak je spełnić dzięki urządzeniom podnoszącym dobrej jakości. Zblocza o wysokiej nośności i specjalnej konstrukcji, dostępne na życzenie. Zblocza do odciągów Zblocza do lin zaciskowych Zblocza do układania Krążki ładunkowe Krętliki Standardowe konstrukcje są dostępne w szerokim zakresie wersji. Produkowane dla długiej żywotności przy rozsądnych kosztach. Właściwości obejmują rolkowe łożyska oporowe, ukryte kształtki smarujące i haki wykuwane matrycowo. Wszystkie krętliki mają współczynnik konstrukcyjny 4:1. Krętliki o wysokiej nośności i specjalnej konstrukcji, dostępne na życzenie. Wytrzymały zatrzask J-Latch jako standard w modelach z hakiem. 6 hak z uchem strzemię - strzemię ucho - ucho ucho - strzemię hak strzemieniowy 6:7

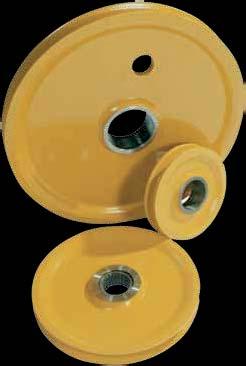

11 Krążki linowe Dostępne w zakresie wymiarowym od 80 do 2740 mm i w ponad 250 standardowych modelach, krążki linowe Gunnebo Johnson sprawdziły się w ponad zastosowań przemysłowych. Opłacalne konstrukcje są dostępne bez wymaganego wyposażenia lub zmian wzorów, i bez dodatkowych opłat za zamawianie małych ilości. Właściwości standardowe Średnica krążków mm Rozmiary lin 6 80 mm Współczynnik konstrukcyjny 4:1 Żeliwo, żeliwo sferoidalne, stal odlewana, stal ForgeFab. Właściwości dostępne Specjalne konstrukcje do wałów klienta, montażu łożyskowego, piast, średnicy zewnętrznej lub rozmiaru liny. Nieorganiczne galwaniczne powłoki cynkowe i inne antykorozyjne. Kształtki smarujące w piaście Modyfikacje według API i innych standardów technicznych. Specjalny wał, dostosowany do każdego krążka. Specyfikacja zgodna z AISE nr 6. Odpowiednie do zimnego klimatu. Otwarte gniazda klinowe Otwarte gniazda klinowe łączą w sobie wymuszone mocowanie z optymalną wszechstronnością. Łatwo wymieniane gniazda klinowe Gunnebo Johnson są wykonane z odlewu stalowego o wysokiej wytrzymałości, mającego wartość Charpy ego 34 J w temperaturze -20ºC. Każde gniazdo pasuje do co najmniej dwóch różnych klinów z żeliwa sferoidalnego. Pozwala to na używanie go z więcej niż jednym rozmiarem liny. Razem klin i korpus działają jak szczęki, chwytające linę i blokującą ją. Sworzeń mocujący jest standardowy i ma wartość Charpy ego 34 J w temperaturze -20ºC. 6:8

12 Produkty Johnson Kule równoważące Zapewniają obciążenie równoważące, niezbędne dla przeciwdziałania tarciu łożysk i ciężarowi liny między wyciągarką i końcem wysięgnika. Ponieważ urządzenia te muszą spełniać wiele zastosowań, oferujemy odpowiednio io szeroki zakres rozmiarów. Jest to w rzeczywistości jeden z najszerszych dostępnych zakresów. Ponad 240 modeli; graniczne obciążenie robocze 3 30 ton. Dostępne są również kule bez krętlików. Właściwości standardowe Nośność od 3 do 30 ton Współczynnik konstrukcyjny 4:1 Wytrzymały zatrzask J-latch w standardziedzie Właściwości dostępne Kule o wysokiej nośności i specjalnej konstrukcji, dostępne na życzenie. z górnym krętlikieml z hakiem Gunnebo BK 6 kula dzielona z krętlikiem dolnym nieobrotowe 6:9

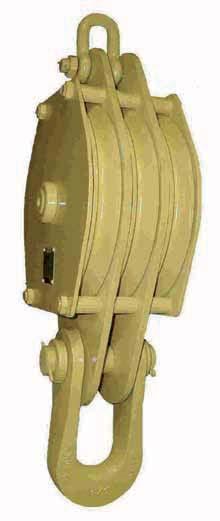

13 Zblocza budowlane i okrętowe ze stałym uchwytem Poczynając od 100 standardowych modeli masz pewność, że wybór spełni wszystkie twoje potrzeby. Najniższy stosunek wagi do nośności, najszybsze mocowanie i najprostsza konserwacja to kilka dodatkowych korzyści, udowadniających po raz kolejny, że zblocza Johnson mają niezmienną jakość i wartość. Właściwości standardowe Nośność 10 do 135 ton Współczynnik konstrukcyjny 4:1 Od 1 do 6 krążków Pełne płyty boczne i środkowe Zamknięta klamra górna Stożkowe łożyska rolkowe Owalne płyty boczne Właściwości dostępne Tuleje z brązu Romboidalne płyty boczne Całkowite ocynkowanie dla ochrony przed korozją Zblocza o wysokiej nośności i specjalnej konstrukcji, dostępne na życzenie 6:10

14 Produkty Johnson Produkty specjalne Produkcja specjalna to specjalność Gunnebo Johnson. Wykonujemy wyceny i dostawy zbloczy specjalnych, jak również oferujemy szeroki zakres urządzeń do podnoszenia w jak najkrótszym czasie. Zblocza Gunnebo Johnson są dostępne w nośności do 3000 ton i więcej, o współczynniku konstrukcyjnym według specyfikacji klienta. Próby obciążeniowe są dostępne do 500 ton. Opcje mocowania dolnego Haki pojedyncze Haki podwójne Haki poczwórne Szekle stałe Szekle obrotowe Kształtki specjalne Mega Lift o udźwigu 3000 ton na żurawiu pływającym Dostępne rodzaje wykończenia antykorozyjnego Cynkowanie Cynkowanie ogniowe i carbo-zinc 11 Trójwarstwowa epoksydowa farba a morska Dimetcote nr 3 i 6 Różne specyfikacje. 700 ton udźwigu blok Flexi- Weight z podwójnym hakiem i odejmowalnymi obciążeniami 6 Morski blok serwisowy o udźwigu 600 ton 500 tonowy blok do żurawia 6:11
