1 Biogazownia Strzelin Zygmunt Gancarz Wrocław 24 października 2013 r.

2 Plan prezentacji Wstęp Cel budowy biogazowni Parametry techniczne Zabezpieczenie i przygotowanie surowca wysłodków Zagospodarowanie dygestatu

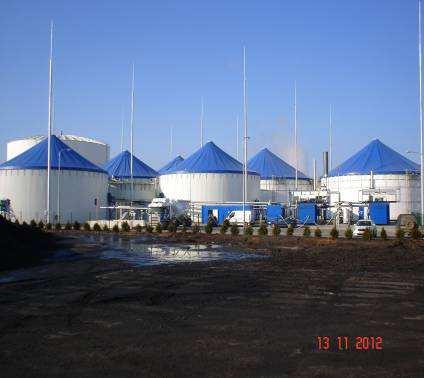

3 Finansowanie, lokalizacja, substraty Inwestycja w całości zrealizowana z własnych środków Instalacja zlokalizowana została na terenie ZP Cukrownia Strzelin w centrum surowcowym SZP na Śląsku Biogazownia pracuje wyłącznie na wysłodkach z buraków cukrowych

4 Cel budowy biogazowni Pełne zagospodarowanie wysłodków prasowanych (spadek hodowli) Zamknięcie przestarzałych suszarni w SR,ŚW (obniżenie emisji CO₂) Produkcję energii elektrycznej w procesie skojarzonym (zielony certyfikat) Wykorzystanie do własnych procesów produkcyjnych energii elektrycznej i ciepła Sprzedaż nadwyżek energii elektrycznej w okresie miedzy kampanijnym

5 Parametry biogazowni Zainstalowana moc układu Energia elektryczna 2,000 MWₑ Energia cieplna 2,065 MW Roczna minimalna wydajność instalacji Biogazu m³/rok Energii elektrycznej MWh/rok Energii cieplnej MWh/rok

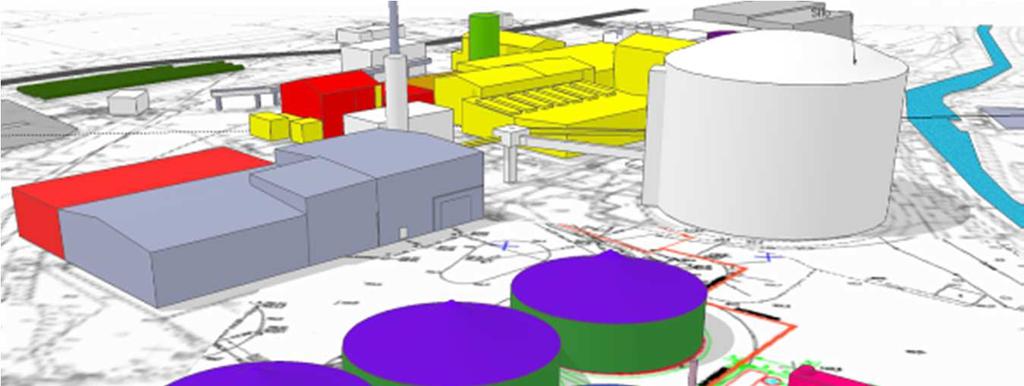

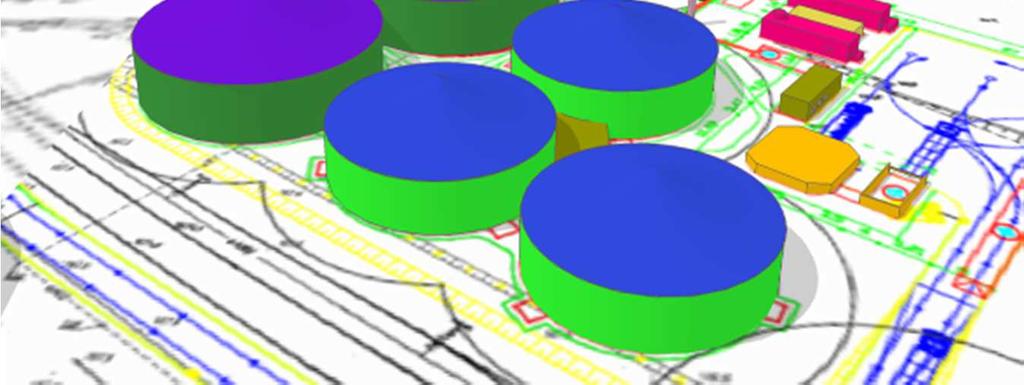

6 Plan biogazowni - rozmieszczenie urządzeń 1 Urządzenia załadunku wysłodków 2 Homogenizator Fermentory 4 Kogeneracja 5 Zbiorniki magazynowe Flara awaryjna 3

7 Surowiec Zabezpieczenie i przygotowanie surowca

8 Formy zabezpieczenia biogazowni w surowiec W kampanii wysłodki świeże bezpośrednio z produkcji do biogazowni ok tys. ton Po kampanii wysłodki zakiszone na placach składowych są dostarczane do biogazowni: z silosu i rękawów foliowych - łącznie ok 38 tys. ton wysłodków w postaci zakiszonej Czas zakiszania wysłodków min. 6-8 tygodni

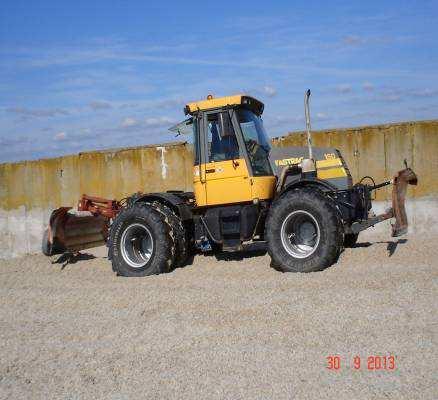

9 Zakiszanie wysłodków w silosie Silos 3 komorowy półprzejazdowy poj ton wysłodków. Wysokość pryzmowania 3,5-4m Do formowania pryzm używamy sprzętu: ładowarkę teleskopową oraz typu fadroma oraz do zagęszczania pryzmy ciągnik z bliźniaczymi kołami i równiarką zamontowaną tyłu

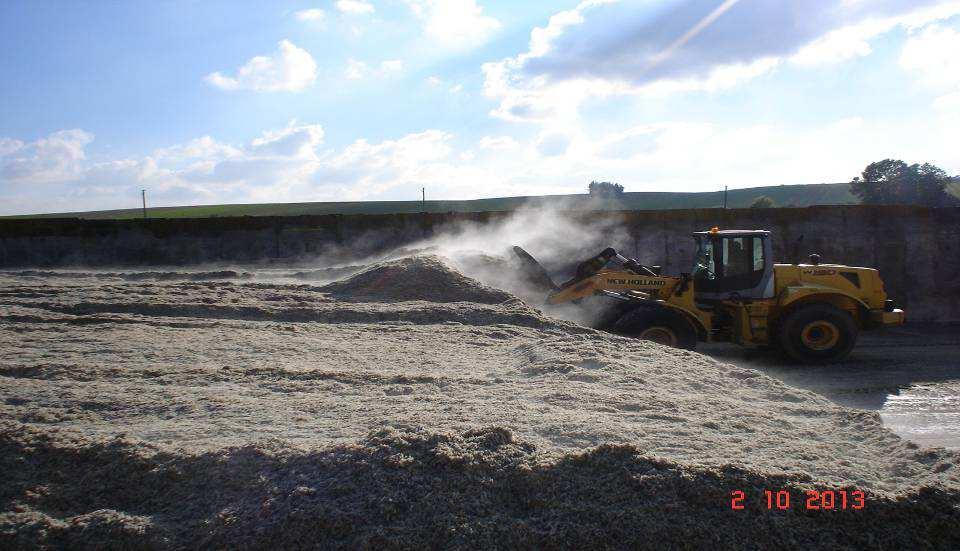

10 Podawanie wysłodków na pryzmę

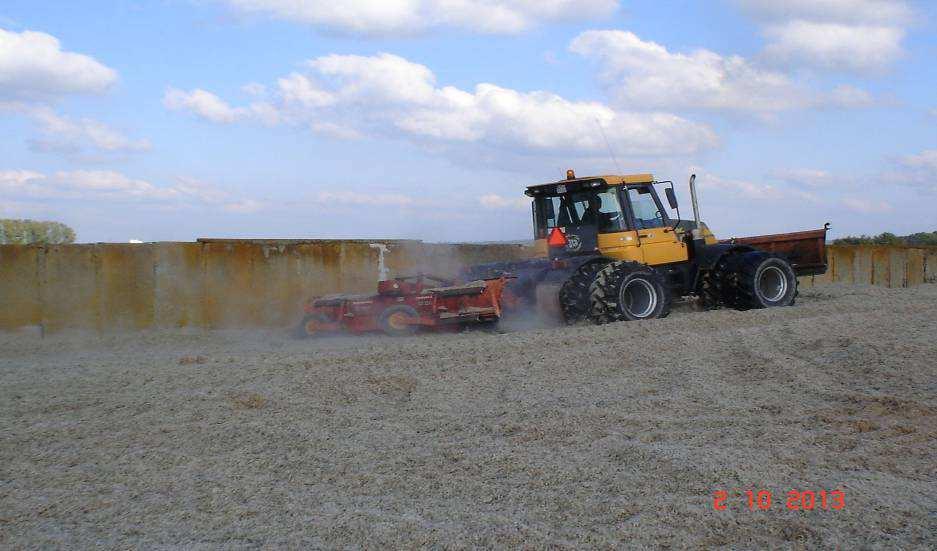

11 Równanie i ubijanie

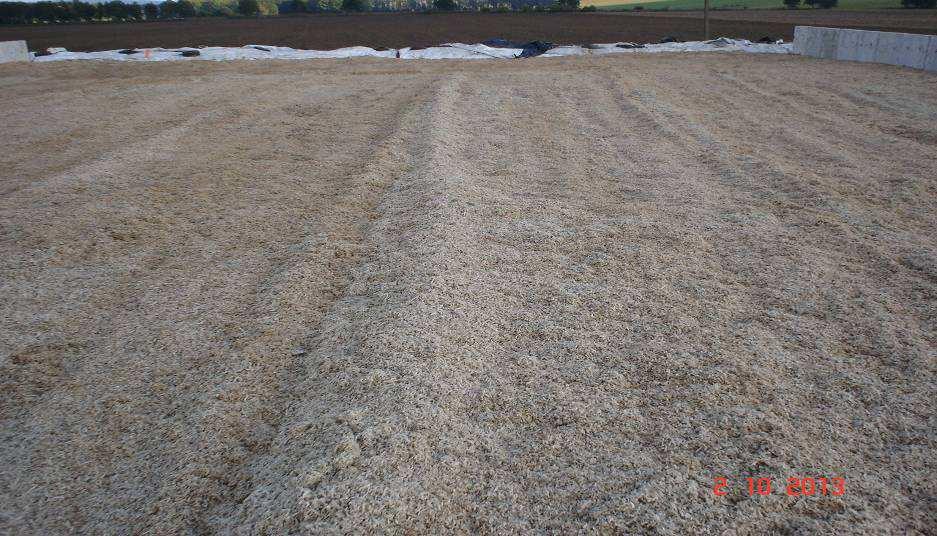

12 Prawidłowo zagęszczona i uformowana pryzma

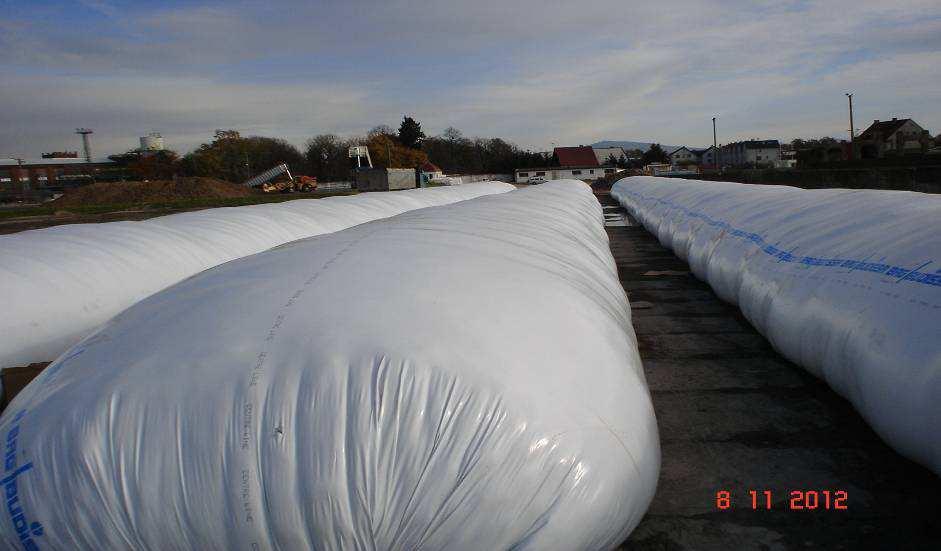

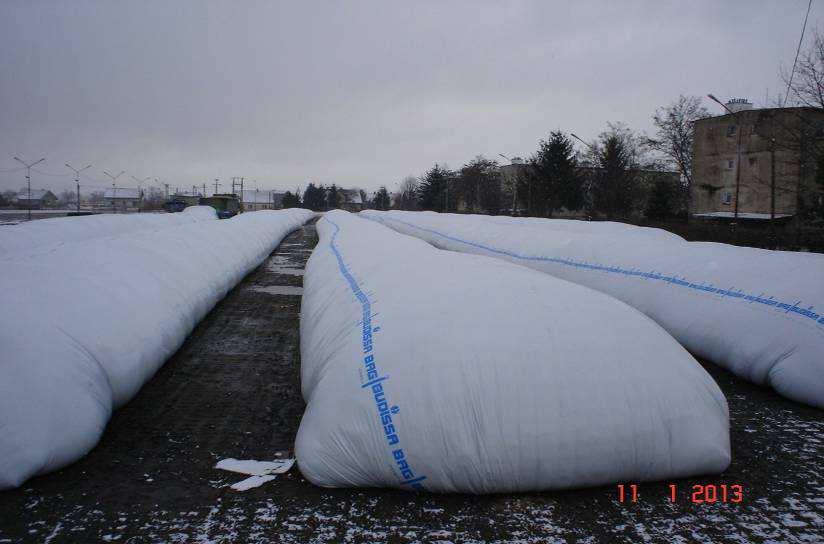

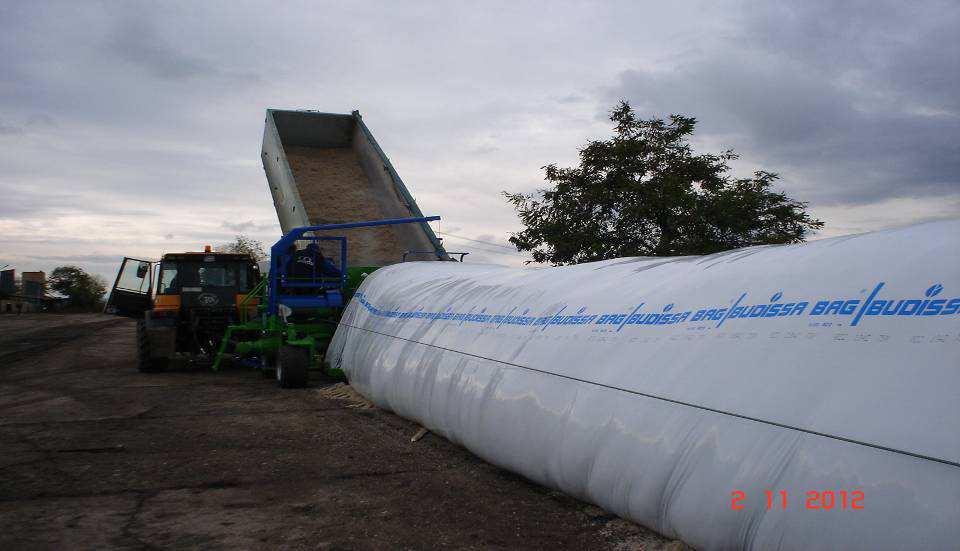

13 Zakiszanie wysłodków w rękawach foliowych

14

15

16 Ciecz pofermentacyjna - Dygestat Zagospodarowanie dygestatu

17 Dygestat Planowana roczna produkcja dygestatu ok ton (dzienna 105 ton) Magazynowanie w 3 zbiornikach po m³ ( m³) Zagospodarowanie poprzez wywóz na pola w trzech okresach: - wiosna, lato, jesień w ilościach zapewniających rezerwę na składowanie - Potrzebna powierzchnia pól do rozprowadzenia dygestatu w ciągu roku ok ha

18 Przydatność rolnicza dygestatu Opinia IUNG w Puławach z dnia 31maja 2012 r. o spełnianiu wymagań jakościowych oraz o przydatności środka poprawiającego właściwości gleby Zgodnie z ustawą o nawozach i nawożeniu oraz rozporządzeniem MRiRW z 18 czerwca 2008 r. dygestat spełnia wymogi stawiane nawozom organicznym płynnym jako polepszacz gleby i nie wymaga badań rolniczych

19 Wartość nawozowa dygestatu Wyniki analizy dygestatu Rodzaj badania jednostka Wyniki IUNG Minimalna zawartość Całkowita zawartość azotu (N) % m/m 0,23 0,08 Azot amonowy % m/m 0,11 Zawartość fosforu (P₂0₅ % m/m 0,12 0,05 Zawartość potasu (K₂O) % m/m 0,30 0,12 Sucha masa % 3,51 Odczyn ph 7,36 Minimalna zawartość składników w nawozie organicznym płynnym jakie są wymagane zgodnie z Ustawą o nawozach i nawożeniu

20 Dawkowanie i stosowanie dygestatu Według Instrukcji Stosowania i Przechowywania Środka Poprawiającego Właściwości Gleby o Nazwie Dygestat z wysłodków buraczanych zatwierdzonej przez IUNG w Puławach 10 m³ dygestatu zawiera do: - 23 kg azotu ogółem (N), w tym 11kg azotu amonowego - 12 kg fosforu (P₂O₅) - 30kg potasu (K₂O) Wielkość przykładowych dawek na 1 ha : - gleby średnio zasobne w P i K można stosować m³ dygestatu - gleby o niskiej i bardzo niskiej zasobności składników m³ - pod oziminy przedsiewnie 30 m³, wiosną pogłównie można uzupełnić - pod kukurydzę, buraki, ziemniaki i inne rośliny o dużych wymaganiach pokarmowych do 70 m³ - dygestat należy rozprowadzić przy pomocy aplikatorów doglebowych

21 Dotychczasowe wykorzystanie dygestatu. Zbieranie doswiadczeń Do 30 września 2013 r. rozprowadzono nie odpłatnie na pola uprawne u rolników ton dygestatu na powierzchni 528 ha. Dawka ton/ha. Jesienią i wiosną dygestat stosowano pod kukurydzę i buraki, po żniwach pod rzepak i oziminy. Dział Agrotechniczno-Doświadczalny SZP założył w 2012 i 2013 r. poletka doświadczalne z zastosowaniem jako nawozu dygestatu w różnych dawkach i wariantach w uprawie buraka cukrowego. Pierwsze wyniki doświadczeń poznamy w pod koniec biżącego roku

22 Plan doświadczenia Kombinacje polowe - warianty nawożenia Kontrola 10t/ha substratu 20t/ha substratu 40t/ha substratu 70t/ha substratu UGmax 0,9l/ha Rosahumus 1kg/ha + Delsol 1l/ha 20t/ha substratu + UGmax 0,9l/ha 20t/ha substratu + Rosahumus 1kg/ha + Delsol 1l/ha Nawożenie mineralne wg wykonanej analizy 100 m 25m 250 m

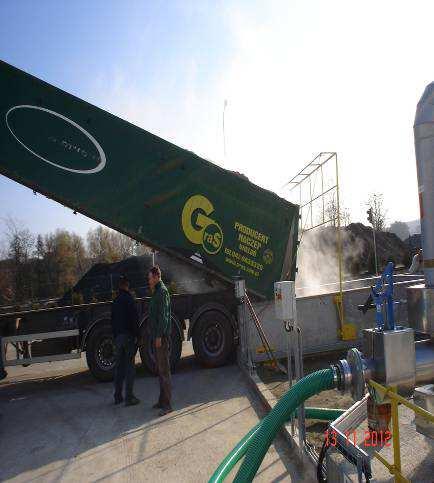

23 Dostawa wysłodków i odbiór dygestatu

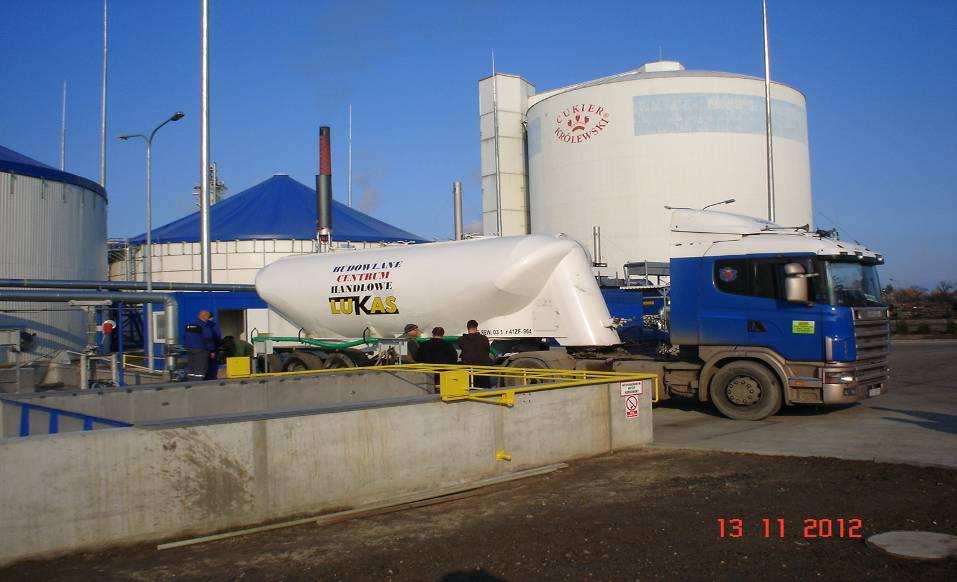

24 Tankownie dygestatu w biogazowni

25 Tankowanie dygestatu na polu

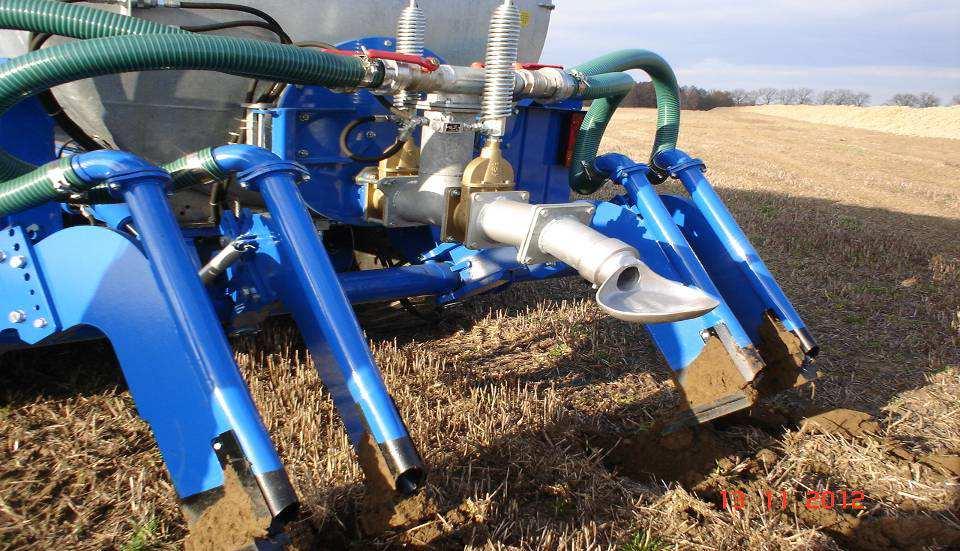

26 Aplikator do glebowy dygestatu

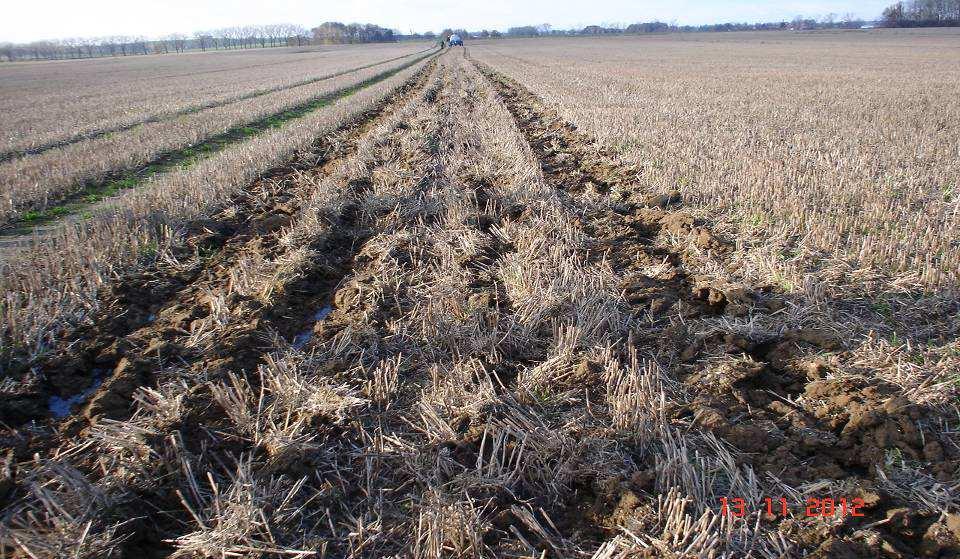

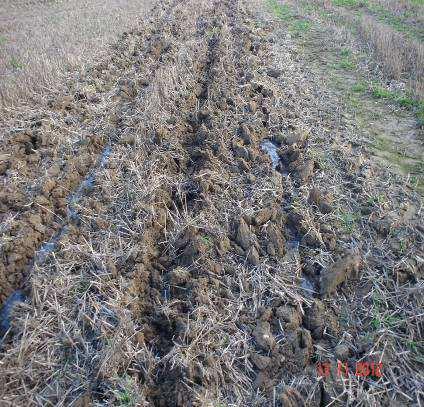

27 Rozlewanie dygestatu

28 Obsługa biogazowni Obsługę zewnętrzną biogazowni tj. zabezpieczenie w wysłodki świeże i zakiszone oraz odbiór i zagospodarowanie dygestatu wykonuje w ramach Umowy o Kompleksowej Obsłudze Biogazowni firma zewnętrzna. Firma do wykonania zleconej usługi posiada własny sprzęt: samochody, ładowarki, maszynę do pakowania wysłodków w rękawy foliowe, 3 autocysterny do transportu dygestatu o poj. po 29,0 m³ oraz 2 wozy asenizacyjne o poj. po 13 m³ do aplikacji doglebowej dygestatu. Szerokość robocza aplikatora 3 m. Firma posiada również stosowne zezwolenia do przyjmowania i zagospodarowania odpadów w tym pofermentów z biogazowni rolniczych

29 D Z I Ę K U J Ę za U W A G Ę
