1 Szkoła Główna Gospodarstwa Wiejskiego w Warszawie Dr inż. Magdalena Szymańska Poferment z biogazowni nawozem dla rolnictwa Kraków, 2013 r.

2 Masa pofermentacyjna??? Uciążliwy odpad Cenny nawóz

3 SUBSTRATY BIOGAZ Fermentacja metanowa Substrat / masa pofermentacyjna skład chemiczny substratów skład chemiczny biogazu Masa pofermentacyjna

4 Masa pofermentacyjna Cenny nawóz

5 Biomasa substrat do produkcji biogazu Sucha masa organiczna Składniki mineralne N, P, K, Ca, Mg itp C(H 2 O) n nco 2 + nch 4 energia

6 Biomasa masa pofermentacyjna Sucha masa organiczna Składniki mineralne N, P, K, Ca, Mg itp Zmniejszenie zawartości o ok % Zwiększenie zawartości w suchej masie

7 Skład chemiczny masy pofermentacyjnej produkowanej w szwedzkich biogazowniach w stosunku do gnojowicy świńskiej i bydlęcej Wyszczególnienie Gnojowica świńska Masa pofermentacyjna Sucha masa [%] 8,8 3,9 Sucha masa organiczna [%sm] 81,0 66,4 Azot ogólny [g. kg -1 sm] 63,0 138,5 N-NH 4 [g. kg -1 sm] 41,0 98,5 Fosfor ogólny [g. kg -1 sm] 23,0 12,2 Potas ogólny [g. kg -1 sm] 37,0 36,4 Cd [mg. kg -1 sm] 0,17 0,30 Cr [mg. kg -1 sm] 4,10 9,30 Cu [mg. kg -1 sm] 178,00 113,00 Pb [mg. kg -1 sm] 0,95 4,10 Ni [mg. kg -1 sm] 3,20 9,70 Zn [mg. kg -1 sm] 635,00 375,00 Źródło: Palm O., 2008: The quality of liquid and solid digestate from biogas plants and its application In agriculture. In ECN/ORBIT e.v. Workshop 2008: The future for Anaerobie Digestion of Organic Waste In Europe. Pres. Nr 20

8 Właściwości chemiczne masy pofermentacyjnej uzyskanej w wyniku fermentacji gnojowicy Wyszczególnienie Jednostki Przefermentowana gnojowica przed rozdziałem na frakcje Masa pofermentacyjna Frakcja ciekła Frakcja stała Sucha masa % 1,6 1,5 32,6 Azot ogólny % śm 0,28 0,26 1,77 N-NH 4 + % śm 0,23 0,22 0,28 Fosfor ogólny g. kg -1 sm 31,5 24,9 43,8 Potas ogólny g. kg -1 sm 65,6 72,3 4,1 Ca g. kg -1 sm 47,2 39,0 96,1 Mg g. kg -1 sm 15,9 12,1 6,8 S g. kg -1 sm 11,1 10,8 6,8 Cu mg. kg -1 sm Mn mg. kg -1 sm Zn mg. kg -1 sm Źródło: Marcato i in., 2008

9 Źródło: Szymańska M., 2011r. Schemat ideowy zagospodarowania masy pofermentacyjnej

10 Masa pofermentacyjna Frakcja stała Frakcja ciekła Składa się ze strukturalnych części materii organicznej, zawiera znaczne ilości celulozy i ligniny (ma wysokie zdolności pochłaniania wody) zawiera znaczne ilości związków mineralnych Stosowanie tej frakcji na gleby zwiększa ich pojemność wodną oraz zawartość materii organicznej Zawiera znaczne ilości rozpuszczalnych form azotu, fosforu i potasu bezpośrednio dostępnych dla roślin

11 Pracownia biogazu Zakładu Chemii Rolniczej SGGW

12 Doświadczenia wazonowe SGGW

13 Wyniki doświadczenia wazonowego Polny tymotki w g śm. wazon -1 (g śm. 7kg gleby -1 ) Rodzaj nawozu Plony Masa pofermentacyjna (Gnojowica + słoma kukurydzy) 31,6 Masa pofermentacyjna (Gnojowica + liść z główką) 27,9 Masa pofermentacyjna (Gnojowica + gliceryna) 4,4 Masa pofermentacyjna (100% gnojowica) 20,1 Świeża gnojowica świńska 21,0 Saletra amonowa 19,9 Nawóz NPK (12, 11, 18) 18,9 Kontrola (0) 15,8

14 Wpływ masy pofermentacyjnej na plony trawy (doświadczenie SGGW) kontrola Fot. M. Szymańska Obiekty nawożone masą pofermentacyjną

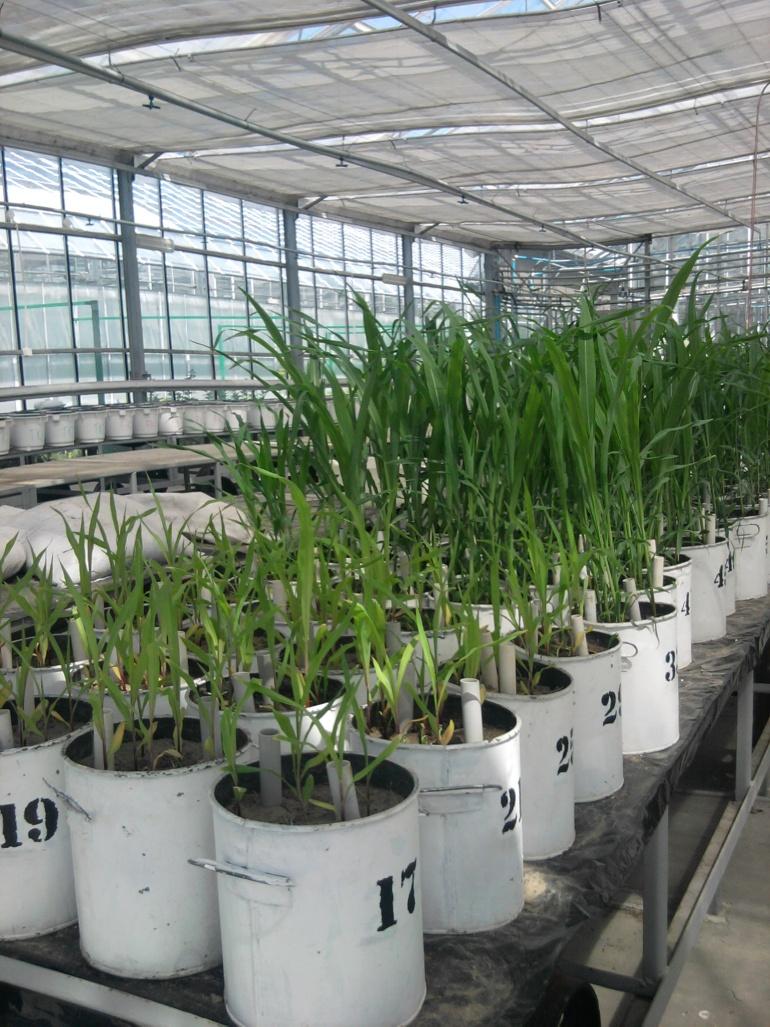

15 Wpływ masy pofermentacyjnej na plony kukurydzy (doświadczenie SGGW) Fot. M. Szymańska

16 Fot. M. Szymańska Masa gnojowica pofermentacyjna kontrola Masa pofermentacyjna

17 Fot. M. Szymańska Masa pofermentacyjna Saletra amonowa kontrola

18 Fot. M. Szymańska

19 Doświadczenie wazonowe jesień 2012r. rzepak ozimy kontrola Kompost z masy pofermentacyjnej Fot. M. Szymańska

20 Doświadczenie wazonowe wiosna 2013r. rzepak ozimy Fot. M. Szymańska kontrola Kompost z masy pofermentacyjnej

21 Doświadczenie wazonowe jesień 2012r. rzepak ozimy kontrola Masa pofermentacyjna 85kgN/ha Masa pofermentacyjna 170 kgn/ha Fot. M. Szymańska

22 Doświadczenie wazonowe wiosna 2013r. rzepak ozimy Masa pofermentacyjna 170 kgn/ha Masa pofermentacyjna 85kgN/ha kontrola Fot. M. Szymańska

23 Doświadczenie wazonowe wiosna 2013r. rzepak ozimy Fot. M. Szymańska kontrola Masa pofermentacyjna 85kgN/ha Masa pofermentacyjna 170 kgn/ha

24 Gleba NPK kontrola Masa pofermentacyjna F2 85kgN/ha Masa pofermentacyjna F2 170 kgn/ha

25 Linia do granulacji materiałów organicznych i mineralnych (SGGW)

26 Aplikacja pofermentu na pola Świeży poferment, frakcja ciekła Frakcja stała Wozy asenizacyjne (przyłączane do ciągnika lub samojezdne) z płytką rozbryzgową z rampą z wężami wleczonymi (szerokość robocza ok m) z rampą z wężami wleczonymi wyposażonymi w redlice z aplikatorem doglebowym Rozrzutniki do obornika

27 Źródło: Rampa rozlewająca wielodyszowa

28 Źródło: Rampa z wężami wleczonymi. Szerokość rozlewania 9-30 m. Odstępy między wężami: 25 lub 30 cm

29 Aplikator do łąk. Szerokość aplikacji 3-7,7 m. Zalecana głębokość robocza: 0-3 cm Źródło:

30 Źródło: Aplikator doglebowy. Szerokość aplikacji 2,8-5,2 m. Zalecana głębokość robocza: cm

31 Przybliżony zysk finansowy dla gospodarstwa rolnego wynikający ze stosowania masy pofermentacyjnej Składnik Zawartość czystego składnika w masie pofermentacyjnej kg. tśm - Dawka 170 kgn. ha -1 Składnik działający kg. ha -1 Wartość masy pofermentacyjnej zł. ha -1 1 N ,0 P 0,7-4 29, K 0,6-4 25, Suma

32 Dziękuję za uwagę Dane kontaktowe:
