WSTĘPNA OCENA MOśLIWOŚCI WYKORZYSTANIA OBRAZÓW SATELITARNYCH ASTER W MONITOROWANIU LODOWCÓW SVALBARDU *

Transkrypt

1 WSTĘPNA OCENA MOśLIWOŚCI WYKORZYSTANIA OBRAZÓW SATELITARNYCH ASTER W MONITOROWANIU LODOWCÓW SVALBARDU * Małgorzata Błaszczyk 1, Wojciech Drzewiecki 2 1 Wojewódzki Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w Katowicach 2 Zakład Fotogrametrii i Informatyki Teledetekcyjnej, Akademia Górniczo-Hutnicza w Krakowie SŁOWA KLUCZOWE: ASTER, lodowce, klasyfikacja, ecognition, segmentacja obrazu, tekstura STRESZCZENIE: Celem prezentowanej pracy była ocena moŝliwości wykorzystania obrazów satelitarnych ASTER do określenia stopnia uszczelinienia powierzchni lodowców Svalbardu. Pierwszy etap badań polegał na określeniu granic lodowców. Przetestowano metody stosowane w tym celu w ramach projektu GLIMS (Global Land Ice Measurement from Space) oraz zaproponowano własne podejście oparte o wykorzystanie obrazu nasycenia uzyskanego na drodze transformacji IHS kompozycji barwnej z kanałów 345. Dla oddzielenia lodowców od obszarów kry lodowej zaproponowano wykorzystanie wybranych miar teksturalnych. Próby wyodrębnienia w granicach wydzielonych wcześniej lodowców obszarów uszczelinionych na drodze klasyfikacji nadzorowanej nie dały zadowalających rezultatów. Ostatnia część przeprowadzonych badań miała na celu przygotowanie obrazu satelitarnego do klasyfikacji obiektowej w programie ecognition poprzez opracowanie uniwersalnych parametrów segmentacji. Uzyskanie satysfakcjonujących rezultatów segmentacji w oparciu o kanały spektralne obrazu ASTER wymagało stosowania dla poszczególnych lodowców róŝnych parametrów skali, kształtu i zwartości, co znacząco utrudniałoby automatyzację procesu klasyfikacji. Poprawę rezultatów osiągnięto przeprowadzając wstępną segmentację w oparciu o 1 kanał obrazu ASTER, a dokładniejszą w oparciu o obraz tekstury uzyskany w programie MaZda. Otrzymane rezultaty segmentacji pozwalają przypuszczać, iŝ moŝliwe będzie przeprowadzenie klasyfikacji obiektowej w programie ecognition, której rezultatem będzie wydzielenie jako osobnej klasy obszarów uszczelinionych. 1. WSTĘP Monitoring lodowców oraz wiecznej zmarzliny staje obecnie przed nowymi wyzwaniami. Zachodzące zmiany klimatyczne oraz postępująca recesja lodowców wymuszają ponowne zdefiniowane kierunków badań i dobór odpowiednich metod badawczych (Kääb, 2005). Ze względu na trudności w prowadzeniu pomiarów na odległych i trudno dostępnych terenach, tworzenie światowych zasobów powierzchni pokrytych lodem bazować musi na danych satelitarnych (Haeberli, 1998) i wymaga * Praca częściowo finansowana z badań statutowych AGH nr

2 opracowania moŝliwie zautomatyzowanych procedur dla jak najszerszego zakresu aplikacji (por.: Paul 2002; Paul et al., 2002). Prace mające na celu wypracowanie metod i narzędzi monitorowania zmian zasięgu lodowców przy uŝyciu technik satelitarnych prowadzone są m.in. w ramach projektu GLIMS (Global Land Ice Measurements from Space). Projekt ten posiada charakter globalny. Jego celem jest sporządzenie przestrzennej bazy danych zasięgu lodowców na całym świecie, co w przyszłości umoŝliwi monitorowanie ich zmian. Główne źródło danych dla prac realizowanych w ramach tego projektu stanowią obrazy satelitarne ASTER. Opracowano róŝnorodne procedury ich wykorzystania oraz algorytmy i programy mające na celu ułatwienie i ujednolicenie pozyskiwania danych przez organizacje współdziałające z GLIMS ( Koncentrowano się jednak dotychczas przede wszystkim na wyznaczaniu zasięgu lodowców gruzowych występujących w wysokich górach, jak Himalaje czy Alpy. Cel badań prezentowanych w niniejszej pracy stanowiła ocena moŝliwości wykorzystania obrazów satelitarnych ASTER do wyznaczenia granic lodowców uchodzących do morza oraz wydzielenia w ich obrębie obszarów uszczelinionych. Lodowce uchodzące do morza zakończone są klifem, z którego odrywają się do morza róŝnej wielkości góry lodowe. Proces ten nazywany jest w glacjologii ablacją przez cielenie. Ze względu na proces cielenia lodowce uchodzące do morza charakteryzują się szybszymi zmianami zasięgu czoła niŝ lodowce zakończone na lądzie i szybciej reagują na zmiany klimatyczne, dlatego waŝna jest obserwacja ich zachowań. Dla oceny dynamiki cielących się lodowców pomocnym moŝe być wyznaczenie stref ich uszczelinienia. 2. OBSZAR BADAŃ I DANE SATELITARNE Badaniami objęte zostały lodowce w południowej części Spitsbergenu największej z wysp połoŝonego na północ od wybrzeŝy Norwegi archipelagu Svalbard. Spośród około dwustu spitsbergeńskich lodowców uchodzących do morza (Hagen et al., 1993) monitoringiem jak dotąd objętych jest tylko kilka. NaleŜy równieŝ zaznaczyć, iŝ pomimo stosunkowo licznych przykładów wykorzystania obrazów satelitarnych w badaniach lodowców Arktyki, tylko niewielka ich część dotyczy lodowców Svalbardu (Lefauconnier et al., 1994; Rolstad et al., 1997; Dowdeswell et al., 2003; Kääb et al., 2005). W analizach wykorzystano kanały VNIR i SWIR (o rozdzielczości odpowiednio 15 m i 30 m) obrazu satelitarnego ASTER poziomu L1B, z zastosowaną przez dystrybutora korekcją geometryczną i radiometryczną. Pozyskany obraz zarejestrowany został w okresie letnim 7-go sierpnia 2004 roku. Sierpień jest na Spitsbergenie okresem zaawansowanej ablacji (topnienia śniegu), kiedy granice pomiędzy skałą a lodowcem są zazwyczaj bardzo wyraźne. Zdarzają się jednak obszary gdzie przejście to jest mniej widoczne, w Ŝlebach zalegają płaty śniegu lub lodowiec przykryty jest ciemnym tonalnie materiałem morenowym. W obrębie sceny oprócz stosunkowo płaskich lodowców znajdują się góry (do 1430 m), których strome, wysokie ściany powodują powstawanie głębokich cieni na zdjęciach po północno-wschodniej stronie stoków, co utrudnia interpretację obrazu. Kolejnym czynnikiem wpływającym na trudności w wyznaczaniu zasięgu lodowców są

3 duŝe ilości kry przylegającej do klifów lodowców połoŝonych w głębi fiordu Hornsund. Są to pozostałości kry, która zalegała wzdłuŝ wybrzeŝa Spitsbergenu w roku 2004 znacznie dłuŝej niŝ w poprzednich latach. Ponadto, pomimo informacji dystrybutora o zerowym zachmurzeniu sceny, w trzech miejscach na obrazie występują chmury. Obszary zachmurzone zostały wyłączone z analiz. 3. WYZNACZENIE ZASIĘGU LODOWCÓW 3.1. Digitalizacja ekranowa W celu porównania testowanych metod automatycznego wydzielania granic lodowców na obrazie satelitarnym utworzono wzorcowy rysunek tych granic poprzez ich kartowanie na drodze digitalizacji ekranowej. Manualna wektoryzacja zasięgu lodowców jest często stosowanym rozwiązaniem (Kääb, 2005; Paul et al., 2002), a trudności fotointerpretacyjne spowodowane są zazwyczaj głębokimi cieniami, zachmurzeniem i materiałem erozyjnym pokrywającym powierzchnię lodu. Wektoryzację zasięgu lodowców przeprowadzono w oparciu o kompozycję RGB kanałów 432 (rys. 1a). Ze względu na cel badań dodatkowo wyznaczone zostały równieŝ baseny lodowców uchodzących do morza wraz z lodowcami zasilającymi. Granice pomiędzy lodowcami zostały zwektoryzowane na podkładzie map topograficznych w skali 1 : wydanych przez Norweski Instytut Polarny Automatyczne wydzielenie obszarów lodowców Dla doboru metod automatycznego wydzielenia granic lodowców zasadnicze znaczenie mają właściwości spektralne śniegu i lodu. Śnieg i lód charakteryzują się wysokim albedo w zakresie promieniowania widzialnego i bliskiej podczerwieni oraz niskimi współczynnikami odbicia w kanałach o długości > 1.5 µm. Dzięki tym własnościom spektralnym dobre rezultaty do wydzielania obszarów pokrytych lodem uzyskuje się stosując dzielenie kanałów 4 i 3 ASTER-a (por. Paul et al., 2002) oraz obraz indeksu śniegu NDSI (Normalised Difference Snow Index Znormalizowany RóŜnicowy Indeks Śniegu). NDSI bazuje na róŝnych własnościach spektralnych śniegu w kanałach widzialnych i podczerwonych. Postać indeksu NDSI zdefiniowana została w literaturze dla Landsata TM jako (Dozier 1989; Hall et al., 1995): NDSI ( TM 2 TM 5) ( TM 2 + TM 5) = (1) W niniejszych badaniach zastosowano do obliczeń odpowiednio kanały 1 i 4 skanera ASTER, przyjmując:

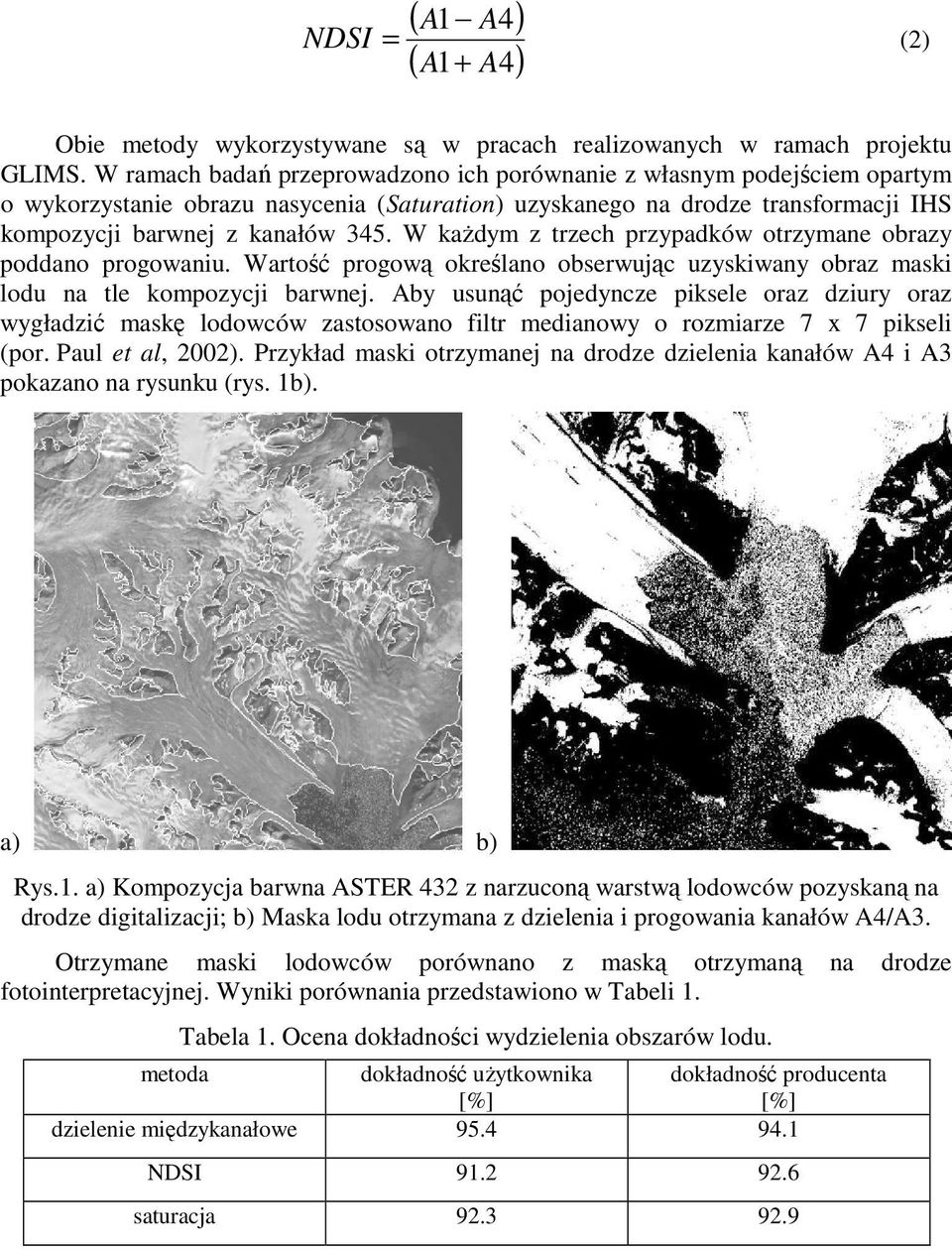

4 NDSI ( A1 A4) ( A1 + A4) = (2) Obie metody wykorzystywane są w pracach realizowanych w ramach projektu GLIMS. W ramach badań przeprowadzono ich porównanie z własnym podejściem opartym o wykorzystanie obrazu nasycenia (Saturation) uzyskanego na drodze transformacji IHS kompozycji barwnej z kanałów 345. W kaŝdym z trzech przypadków otrzymane obrazy poddano progowaniu. Wartość progową określano obserwując uzyskiwany obraz maski lodu na tle kompozycji barwnej. Aby usunąć pojedyncze piksele oraz dziury oraz wygładzić maskę lodowców zastosowano filtr medianowy o rozmiarze 7 x 7 pikseli (por. Paul et al, 2002). Przykład maski otrzymanej na drodze dzielenia kanałów A4 i A3 pokazano na rysunku (rys. 1b). a) b) Rys.1. a) Kompozycja barwna ASTER 432 z narzuconą warstwą lodowców pozyskaną na drodze digitalizacji; b) Maska lodu otrzymana z dzielenia i progowania kanałów A4/A3. Otrzymane maski lodowców porównano z maską otrzymaną na drodze fotointerpretacyjnej. Wyniki porównania przedstawiono w Tabeli 1. Tabela 1. Ocena dokładności wydzielenia obszarów lodu. metoda dokładność uŝytkownika dokładność producenta [%] [%] dzielenie międzykanałowe NDSI saturacja

5 3.3. Wykorzystanie tekstury obrazu Analizując uzyskane rezultaty stwierdzono, iŝ w kaŝdym z przypadków razem z lodowcami wydzielona została na obrazach równieŝ kra lodowa (rys. 1b). Problem ten nie był poruszany w pracach realizowanych w projekcie GLIMS, poniewaŝ koncentrowały się one dotychczas na lodowcach wysokogórskich, nie uchodzących do morza. Dla oddzielenia kry od pozostałych obszarów pokrytych lodem zdecydowano się wykorzystać rozwiązanie oparte o analizę tekstury obrazu. Analizę parametrów teksturalnych przeprowadzono przy uŝyciu programu MaZda. Program ten napisany został przez pracowników Instytutu Elektroniki Politechniki Łódzkiej w celu przetwarzania i opracowywania obrazów rezonansu magnetycznego. Program MaZda (od: Macierz Zdarzeń) umoŝliwia wykonywanie następujących operacji ( - Wczytywanie obrazów zapisanych w róŝnych standardach (oprócz formatów stosowanych w medycynie program MaZda umoŝliwia wczytywanie i zapis plików w formacie Windows Bitmap). - Analizę obrazu polegająca na wyznaczeniu wartości cech tekstury zawartej w zdefiniowanym wcześniej ROI (ang. region of interest). Zbiór wszystkich cech (ok. 300) obejmuje wielkości obliczane na podstawie histogramu obrazu, macierzy zdarzeń, macierzy run-length, mapy gradientów jasności obrazu, modelu autoregresji i transformaty falkowej. - Generowanie map cech, które w graficzny sposób prezentują rozkład wartości wybranych cech na powierzchni analizowanego obrazu. - Analizę cech z wygenerowanych raportów pod kątem klasyfikacji tekstur obrazu. Program dokonuje selekcji cech rozróŝniających dane ROI w oparciu o dwa kryteria: współczynnik Fishera oraz prawdopodobieństwo błędu klasyfikacji wraz z uśrednionym współczynnikiem korelacji (ang. probability of error and average correlation coefficient, POE+AC). W ramach przeprowadzonych badań w obrębie całej sceny wyznaczono kilkanaście obszarów ROI, charakteryzujących uszczelinione i nieuszczelinione części lodowców oraz obszary kry. Następnie spośród wszystkich obliczonych dla ROI parametrów teksturalnych wybrano przy pomocy współczynnika POE+ACC cechy teksturalne, które najlepiej róŝnicowały poszczególne obszary. W dalszych badaniach wykorzystano parametry Haralicka: Kontrast (Contrast) i Entropię róŝnicową (Difference entropy) (por. Haralick et al., 1973).

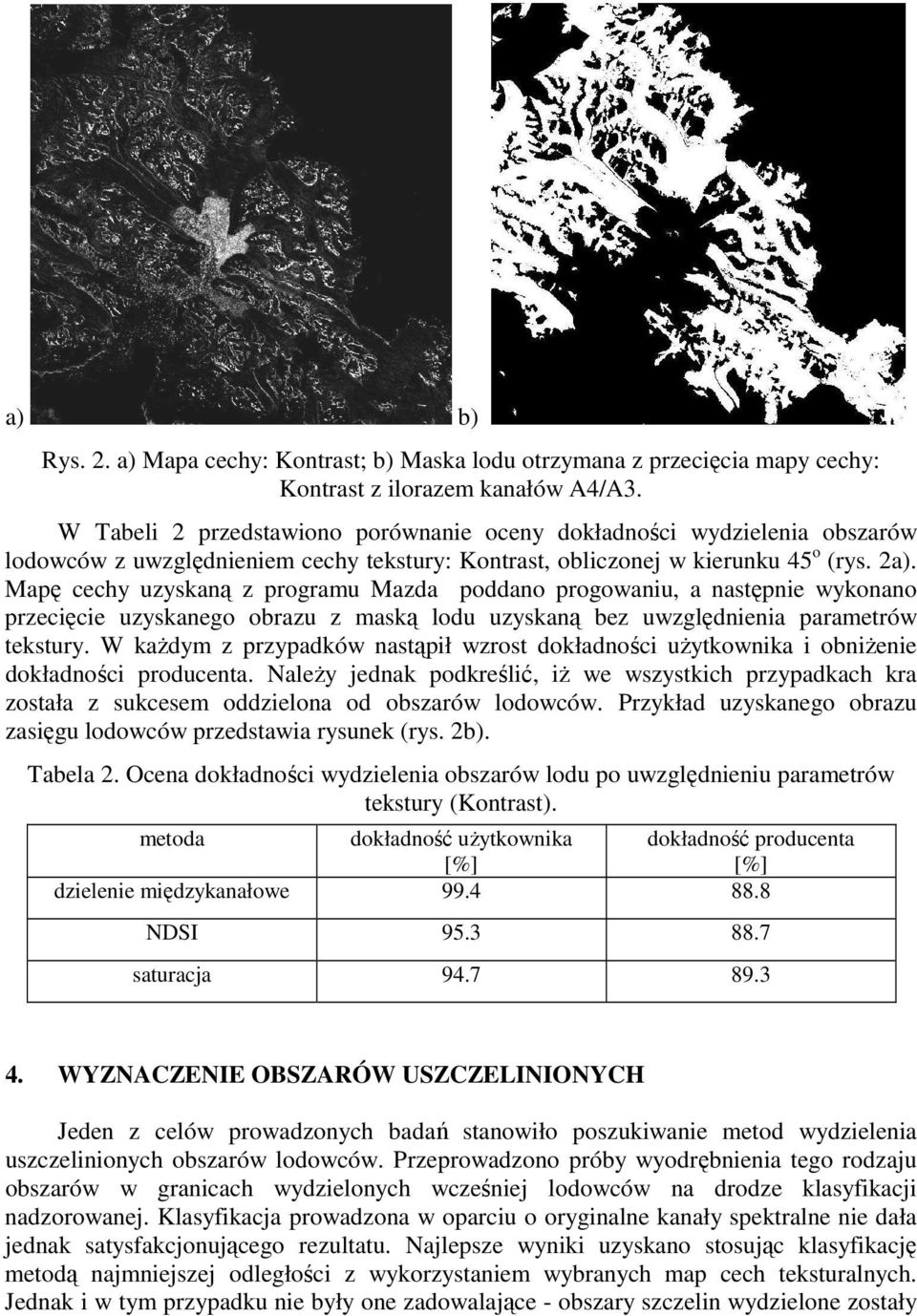

6 a) b) Rys. 2. a) Mapa cechy: Kontrast; b) Maska lodu otrzymana z przecięcia mapy cechy: Kontrast z ilorazem kanałów A4/A3. W Tabeli 2 przedstawiono porównanie oceny dokładności wydzielenia obszarów lodowców z uwzględnieniem cechy tekstury: Kontrast, obliczonej w kierunku 45 o (rys. 2a). Mapę cechy uzyskaną z programu Mazda poddano progowaniu, a następnie wykonano przecięcie uzyskanego obrazu z maską lodu uzyskaną bez uwzględnienia parametrów tekstury. W kaŝdym z przypadków nastąpił wzrost dokładności uŝytkownika i obniŝenie dokładności producenta. NaleŜy jednak podkreślić, iŝ we wszystkich przypadkach kra została z sukcesem oddzielona od obszarów lodowców. Przykład uzyskanego obrazu zasięgu lodowców przedstawia rysunek (rys. 2b). Tabela 2. Ocena dokładności wydzielenia obszarów lodu po uwzględnieniu parametrów tekstury (Kontrast). metoda dokładność uŝytkownika dokładność producenta [%] [%] dzielenie międzykanałowe NDSI saturacja WYZNACZENIE OBSZARÓW USZCZELINIONYCH Jeden z celów prowadzonych badań stanowiło poszukiwanie metod wydzielenia uszczelinionych obszarów lodowców. Przeprowadzono próby wyodrębnienia tego rodzaju obszarów w granicach wydzielonych wcześniej lodowców na drodze klasyfikacji nadzorowanej. Klasyfikacja prowadzona w oparciu o oryginalne kanały spektralne nie dała jednak satysfakcjonującego rezultatu. Najlepsze wyniki uzyskano stosując klasyfikację metodą najmniejszej odległości z wykorzystaniem wybranych map cech teksturalnych. Jednak i w tym przypadku nie były one zadowalające - obszary szczelin wydzielone zostały

7 poprawnie, jednak do klasy tej zaliczone zostały równieŝ inne fragmenty lodowców (np. moreny) w ilości uniemoŝliwiającej wykorzystanie otrzymanych rezultatów do oceny stopnia uszczelinienia. Trudność wydzielenia obszarów uszczelinionych wiąŝe się przede wszystkim z faktem, iŝ zarówno w ich granicach jak i na pozostałym obszarze lodowca mamy do czynienia z powierzchnią pokrytą lodem, co skutkuje brakiem znaczących róŝnic spektralnych pomiędzy tymi obszarami. Obszary uszczelinione posiadają jednak specyficzne cechy strukturalno-teksturalne (gwałtowne regularne przejścia pasm jasnych i ciemnych lodu i cieni w szczelinach). Specyficzna tekstura obszarów uszczelinionych powoduje, iŝ z łatwością moŝna je wyodrębnić na obrazie na drodze fotointerpretacyjnej. Fakt ten oraz zachęcające wyniki uzyskane na drodze klasyfikacji nadzorowanej z wykorzystaniem map cech teksturalnych uzyskanych w programie MaZda stanowiły przesłanki do podjęcia próby wydzielenia uszczelinionych fragmentów lodowców na drodze klasyfikacji obiektowej w programie ecognition. W przypadku ecognition zasadnicze znaczenie dla przebiegu i powodzenia klasyfikacji posiada proces segmentacji obrazu. Waga tego procesu wynika z faktu, iŝ to właśnie wydzielone w jego trakcie segmenty obrazu stanowią obiekty, które poddawane są klasyfikacji. Poprawna klasyfikacja obszarów uszczelinionych uwarunkowana jest zatem poprawnym ich wyodrębnieniem jako osobnych obiektów juŝ na etapie segmentacji obrazu. Przeprowadzenie segmentacji obrazu w ecogniton wymaga zdefiniowania parametrów, takich jak skala, kolor, kształt, zwartość i gładkość. Proces segmentacji całej sceny satelitarnej jest bardzo czasochłonny, zatem pierwsze próby doboru wartości parametrów segmentacji przeprowadzono na kilku fragmentach obrazu o rozmiarach 400*400 pikseli kaŝdy, wybierając lodowce o róŝnej charakterystyce teksturalnej powierzchni. Jednym z głównych problemów jest fakt, Ŝe lodowce znacznie róŝnią się od siebie nie tylko parametrami morfometrycznymi, lecz takŝe dynamiką procesów zachodzących na ich powierzchni. Długość lodowców zmienia się od jednego do prawie trzydziestu kilometrów, a wielkość obszarów uszczelinionych stanowi od kilku do kilkudziesięciu procent całej powierzchni. Próby wykazały, Ŝe wydzielenie obszarów uszczelinionych na poszczególnych lodowcach daje satysfakcjonujące wyniki na bardzo róŝnych poziomach segmentacji oraz przy uŝyciu róŝnych parametrów kształtu i zwartości, co znacznie utrudnia proces automatyzacji procesu. Znalezienie parametrów, które dawałyby prawidłowe rezultaty jednocześnie na całej scenie okazało się bardzo trudnym zadaniem. Na rysunku (rys. 3) przedstawiono wyniki segmentacji przy uŝyciu tych samych parametrów na lodowcach Paierlbreen i Storbreen. Obszary szczelin na lodowcu Paierlbreen wydzieliły się przy uŝyciu parametru skali równego 20, podczas gdy na lodowcu Storbreen zostały prawidłowo wydzielone juŝ na poziomie skali 70. Zastosowanie parametru skali wynoszącego 20 na lodowcu Storbreen powoduje wydzielenie zbyt małych segmentów, co moŝe spowodować zbyt duŝe zróŝnicowanie średnich wartości tektury wykorzystywanych w trakcie późniejszej klasyfikacji.

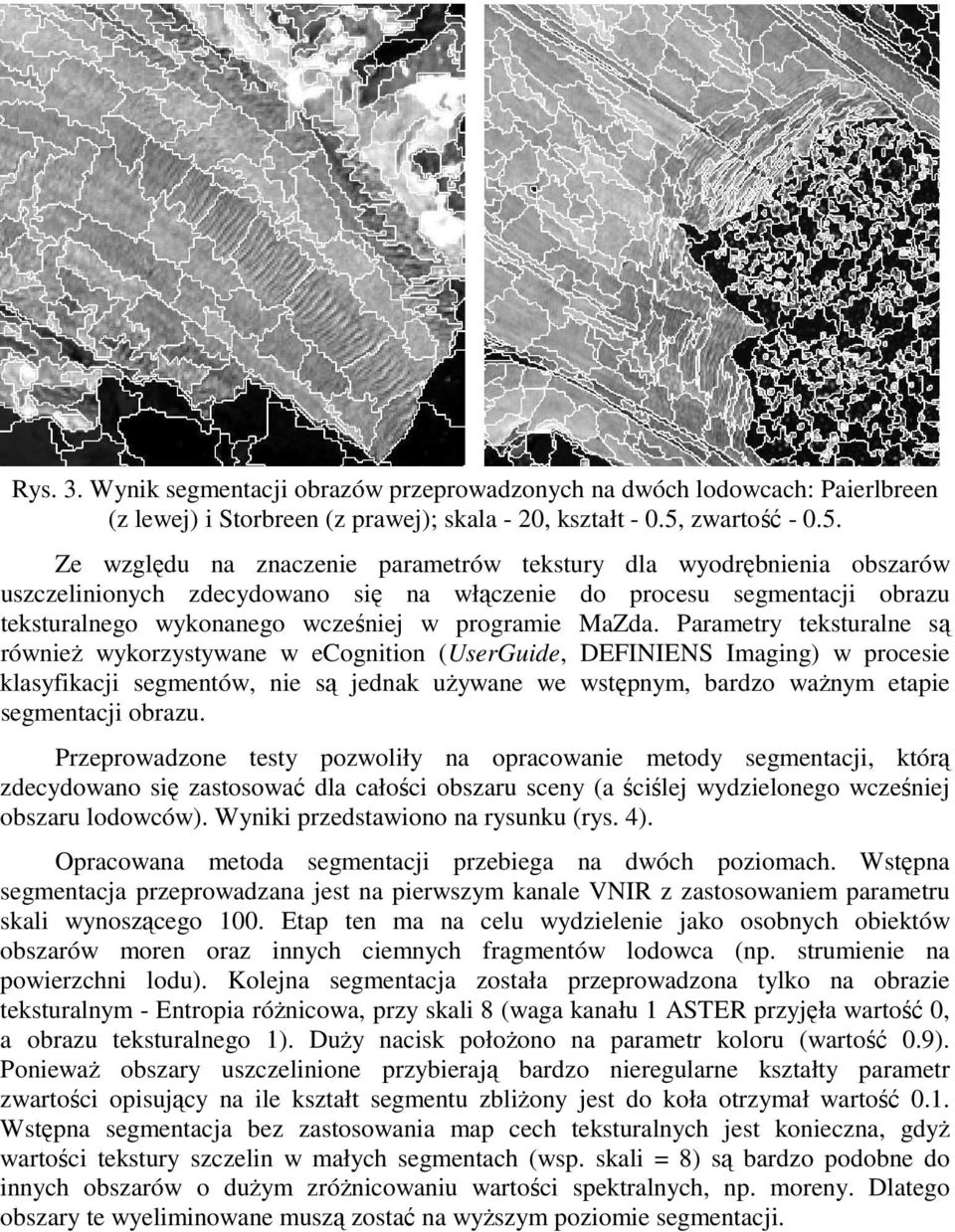

8 Rys. 3. Wynik segmentacji obrazów przeprowadzonych na dwóch lodowcach: Paierlbreen (z lewej) i Storbreen (z prawej); skala - 20, kształt - 0.5, zwartość Ze względu na znaczenie parametrów tekstury dla wyodrębnienia obszarów uszczelinionych zdecydowano się na włączenie do procesu segmentacji obrazu teksturalnego wykonanego wcześniej w programie MaZda. Parametry teksturalne są równieŝ wykorzystywane w ecognition (UserGuide, DEFINIENS Imaging) w procesie klasyfikacji segmentów, nie są jednak uŝywane we wstępnym, bardzo waŝnym etapie segmentacji obrazu. Przeprowadzone testy pozwoliły na opracowanie metody segmentacji, którą zdecydowano się zastosować dla całości obszaru sceny (a ściślej wydzielonego wcześniej obszaru lodowców). Wyniki przedstawiono na rysunku (rys. 4). Opracowana metoda segmentacji przebiega na dwóch poziomach. Wstępna segmentacja przeprowadzana jest na pierwszym kanale VNIR z zastosowaniem parametru skali wynoszącego 100. Etap ten ma na celu wydzielenie jako osobnych obiektów obszarów moren oraz innych ciemnych fragmentów lodowca (np. strumienie na powierzchni lodu). Kolejna segmentacja została przeprowadzona tylko na obrazie teksturalnym - Entropia róŝnicowa, przy skali 8 (waga kanału 1 ASTER przyjęła wartość 0, a obrazu teksturalnego 1). DuŜy nacisk połoŝono na parametr koloru (wartość 0.9). PoniewaŜ obszary uszczelinione przybierają bardzo nieregularne kształty parametr zwartości opisujący na ile kształt segmentu zbliŝony jest do koła otrzymał wartość 0.1. Wstępna segmentacja bez zastosowania map cech teksturalnych jest konieczna, gdyŝ wartości tekstury szczelin w małych segmentach (wsp. skali = 8) są bardzo podobne do innych obszarów o duŝym zróŝnicowaniu wartości spektralnych, np. moreny. Dlatego obszary te wyeliminowane muszą zostać na wyŝszym poziomie segmentacji.

9 Rys.4. Wynik segmentacji wykonanej na mapie cechy: Entropia róŝnicowa; skala - 8, kształt - 0.1, zwartość PODSUMOWANIE Podsumowując przeprowadzone badania naleŝy stwierdzić, iŝ uzyskane rezultaty potwierdzają moŝliwość wykorzystania obrazów satelitarnych ASTER w badaniach monitoringowych lodowców Svalbardu. Wydzielenie obszaru lodowców moŝliwe jest przy zastosowaniu stosunkowo prostej techniki progowania obrazów otrzymanych na drodze przetwarzania oryginalnych kanałów spektralnych oraz analizy ich tekstury. Otrzymane rezultaty segmentacji pozwalają przypuszczać, iŝ moŝliwe będzie przeprowadzenie klasyfikacji obiektowej w programie ecognition, w rezultacie której obszary uszczelinione wydzielone zostaną jako osobna klasa. Potwierdzenie tego przypuszczenia stanowić będzie kolejny etap planowanych badań. PODZIĘKOWANIA Autorzy pragną złoŝyć podziękowania dr. Krystianowi Pyce za inspirujące dyskusje nt. wykorzystania parametrów teksturalnych w klasyfikacji obrazów satelitarnych oraz mgr. inŝ. Mariuszowi Twardowskiemu za napisanie programu umoŝliwiającemu konwersję danych z formatu.bmf do formatów stosowanych w systemach GIS. 6. LITERATURA DEFINIENS Imaging. 2006: Dowdeswell J.A., Benham T.J., A surge of Perseibreen, Svalbard, examined using aerial photography and ASTER high-resolution satellite imagery. Polar Research, 22(2), s
