System X Window (I) Oprogramowanie i wykorzystanie stacji roboczych. Wykład 3. System X Window (III) System X Window (II)

Transkrypt

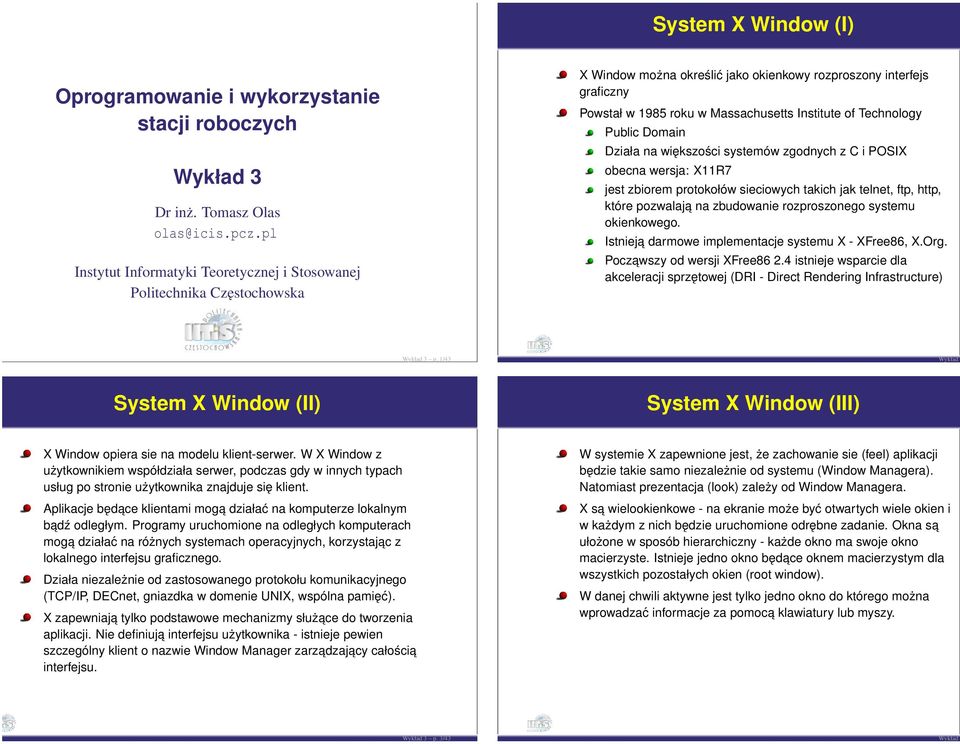

1 System X Window (I) Oprogramowanie i wykorzystanie stacji roboczych Dr inż. Tomasz Olas olas@icis.pcz.pl Instytut Informatyki Teoretycznej i Stosowanej Politechnika Częstochowska X Window można określić jako okienkowy rozproszony interfejs graficzny Powstał w 1985 roku w Massachusetts Institute of Technology Public Domain Działa na większości systemów zgodnych z C i POSIX obecna wersja: X11R7 jest zbiorem protokołów sieciowych takich jak telnet, ftp, http, które pozwalaja na zbudowanie rozproszonego systemu okienkowego. Istnieja darmowe implementacje systemu X - XFree86, X.Org. Poczawszy od wersji XFree istnieje wsparcie dla akceleracji sprzętowej (DRI - Direct Rendering Infrastructure) p. 1/43 System X Window (II) System X Window (III) X Window opiera sie na modelu klient-serwer. W X Window z użytkownikiem współdziała serwer, podczas gdy w innych typach usług po stronie użytkownika znajduje się klient. Aplikacje będace klientami moga działać na komputerze lokalnym badź odległym. Programy uruchomione na odległych komputerach moga działać na różnych systemach operacyjnych, korzystajac z lokalnego interfejsu graficznego. Działa niezależnie od zastosowanego protokołu komunikacyjnego (TCP/IP, DECnet, gniazdka w domenie UNIX, wspólna pamięć). X zapewniaja tylko podstawowe mechanizmy służace do tworzenia aplikacji. Nie definiuja interfejsu użytkownika - istnieje pewien szczególny klient o nazwie Window Manager zarzadzaj acy całościa interfejsu. W systemie X zapewnione jest, że zachowanie sie (feel) aplikacji będzie takie samo niezależnie od systemu (Window Managera). Natomiast prezentacja (look) zależy od Window Managera. X sa wielookienkowe - na ekranie może być otwartych wiele okien i w każdym z nich będzie uruchomione odrębne zadanie. Okna sa ułożone w sposób hierarchiczny - każde okno ma swoje okno macierzyste. Istnieje jedno okno będace oknem macierzystym dla wszystkich pozostałych okien (root window). W danej chwili aktywne jest tylko jedno okno do którego można wprowadzać informacje za pomoca klawiatury lub myszy. p. 3/43

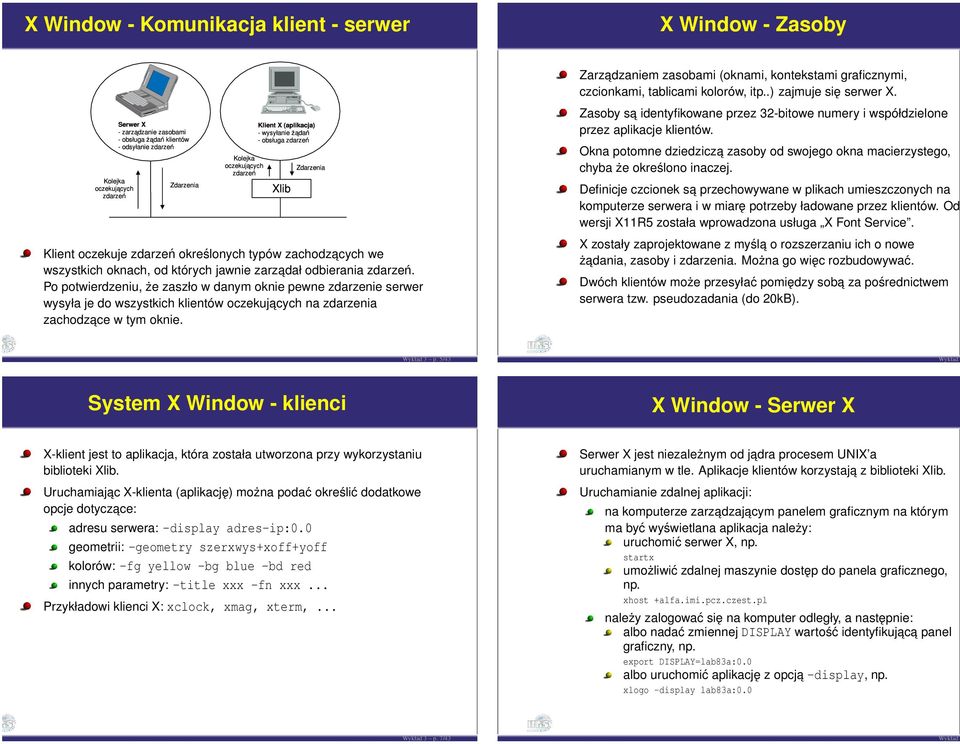

2 X Window - Komunikacja klient - serwer X Window - Zasoby Klient oczekuje zdarzeń określonych typów zachodzacych we wszystkich oknach, od których jawnie zarzadał odbierania zdarzeń. Po potwierdzeniu, że zaszło w danym oknie pewne zdarzenie serwer wysyła je do wszystkich klientów oczekujacych na zdarzenia zachodzace w tym oknie. Zarzadzaniem zasobami (oknami, kontekstami graficznymi, czcionkami, tablicami kolorów, itp..) zajmuje się serwer X. Zasoby sa identyfikowane przez 32-bitowe numery i współdzielone przez aplikacje klientów. Okna potomne dziedzicza zasoby od swojego okna macierzystego, chyba że określono inaczej. Definicje czcionek sa przechowywane w plikach umieszczonych na komputerze serwera i w miarę potrzeby ładowane przez klientów. Od wersji X11R5 została wprowadzona usługa X Font Service. X zostały zaprojektowane z myśla o rozszerzaniu ich o nowe żadania, zasoby i zdarzenia. Można go więc rozbudowywać. Dwóch klientów może przesyłać pomiędzy soba za pośrednictwem serwera tzw. pseudozadania (do 20kB). p. 5/43 System X Window - klienci X Window - Serwer X X-klient jest to aplikacja, która została utworzona przy wykorzystaniu biblioteki Xlib. Uruchamiajac X-klienta (aplikację) można podać określić dodatkowe opcje dotyczace: adresu serwera: -display adres-ip:0.0 geometrii: -geometry szerxwys+xoff+yoff kolorów: -fg yellow -bg blue -bd red innych parametry: -title xxx -fn xxx... Przykładowi klienci X: xclock, xmag, xterm,... Serwer X jest niezależnym od jadra procesem UNIX a uruchamianym w tle. Aplikacje klientów korzystaja z biblioteki Xlib. Uruchamianie zdalnej aplikacji: na komputerze zarzadzaj acym panelem graficznym na którym ma być wyświetlana aplikacja należy: uruchomić serwer X, np. startx umożliwić zdalnej maszynie dostęp do panela graficznego, np. xhost +alfa.imi.pcz.czest.pl należy zalogować się na komputer odległy, a następnie: albo nadać zmiennej DISPLAY wartość identyfikujac a panel graficzny, np. export DISPLAY=lab83a:0.0 albo uruchomić aplikację z opcja -display, np. xlogo -display lab83a:0.0 p. 7/43

3 Biblioteka Qt Biblioteka Qt - przykład aplikacji Qt jest kompleksowym środowiskiem programistycznym dla języka C++ zawierajacym bibliotekę klas i narzędzia do tworzenia aplikacji wieloplatformowych. Wieloplatformowa: Microsoft Windows 95/98/2000, Microsoft Windows NT, MacOS X, Linux, Solaris, HP-UX, Tru64 (Digital UNIX), Irix, FreeBSD, BSD/OS, SCO AIX. Do zastosowań niekomercyjnych jest dostępna wersja darmowa. Narzędzia służace do generowania aplikacji graficznych (RAD - Rapid Application Development) np. Qt Designer, Kdevelopment. Istnieje wersja biblioteki Qt dla Palmtop. Zawiera wsparcie dla biblioteki OpenGL. #include <QApplication> #include <QPushButton> int main(int argc, char **argv) QApplication a(argc, argv); QPushButton hello("hello world!"); hello.resize(160, 30); hello.show(); return a.exec(); kompilacja: g++ -I/usr/include/qt4/QtGui -I/usr/include/qt4 t1.cpp -L/usr/lib64/qt4 -lqtgui p. 9/43 Możliwości biblioteki Qt Wykorzystanie Biblioteka Qt udostępnia dobrze zaprojektowany i intuicyjny zestaw klas służacych do tworzenia rozbudowanych aplikacji wykorzystujacych graficzny interfejs użytkownika (GUI). Umożliwia tworzenie aplikacji wieloplatformowych zgodnie z zasada write once, compile anywhere. Posiada rozbudowany interfejs do baz danych w oparciu o SQL (podobna funkcjonalność co JDBC). Obsługuje MySQL, Oracle, ODBC, PostgreSQL, IBM DB2, Microsoft SQL Server, Sybase Adaptive Server, IBM DB2, PostgreSQL, Borland Interbase, SQLite. Posiada wsparcie dla XML. Wbudowany podsystem sieciowy niezależny od platformy. Umożliwia tworzenie aplikacji wielojęzycznych (internationalization). Zbudowano bardzo wiele udanych produktów komercyjnych wykorzystujacych bibliotekę Qt (wykorzystywane między innymi przez firmy Adobe, IBM, Motorola, NASA, Volvo i wiele innych). Środowisko KDE pod systemy X Window. Firma Borland (Inprise) opiera swoje produkty wykorzystujace język C++ na bibliotece Qt: C++ Builder - kontrolki CLX Kylix - środowisko RAD pod Linux a wykorzystujace Qt. p. 11/43

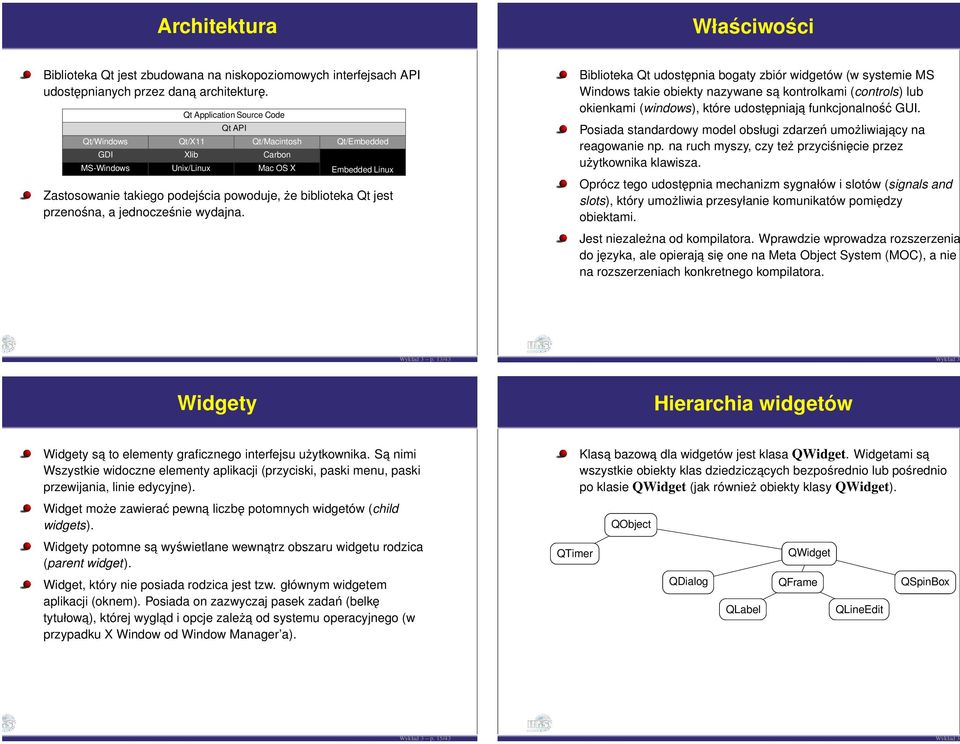

4 Architektura Właściwości Biblioteka Qt jest zbudowana na niskopoziomowych interfejsach API udostępnianych przez dana architekturę. Qt Application Source Code Qt API Qt/Windows Qt/X11 Qt/Macintosh Qt/Embedded GDI Xlib Carbon MS-Windows Unix/Linux Mac OS X Embedded Linux Zastosowanie takiego podejścia powoduje, że biblioteka Qt jest przenośna, a jednocześnie wydajna. Biblioteka Qt udostępnia bogaty zbiór widgetów (w systemie MS Windows takie obiekty nazywane sa kontrolkami (controls) lub okienkami (windows), które udostępniaja funkcjonalność GUI. Posiada standardowy model obsługi zdarzeń umożliwiajacy na reagowanie np. na ruch myszy, czy też przyciśnięcie przez użytkownika klawisza. Oprócz tego udostępnia mechanizm sygnałów i slotów (signals and slots), który umożliwia przesyłanie komunikatów pomiędzy obiektami. Jest niezależna od kompilatora. Wprawdzie wprowadza rozszerzenia do języka, ale opieraja się one na Meta Object System (MOC), a nie na rozszerzeniach konkretnego kompilatora. p. 13/43 Widgety Hierarchia widgetów Widgety sa to elementy graficznego interfejsu użytkownika. Sa nimi Wszystkie widoczne elementy aplikacji (przyciski, paski menu, paski przewijania, linie edycyjne). Widget może zawierać pewna liczbę potomnych widgetów (child widgets). Widgety potomne sa wyświetlane wewnatrz obszaru widgetu rodzica (parent widget). Widget, który nie posiada rodzica jest tzw. głównym widgetem aplikacji (oknem). Posiada on zazwyczaj pasek zadań (belkę tytułowa), której wyglad i opcje zależa od systemu operacyjnego (w przypadku X Window od Window Manager a). Klasa bazowa dla widgetów jest klasa QWidget. Widgetami sa wszystkie obiekty klas dziedziczacych bezpośrednio lub pośrednio po klasie QWidget (jak również obiekty klasy QWidget). QObject QTimer QWidget QDialog QFrame QSpinBox QLabel QLineEdit p. 15/43

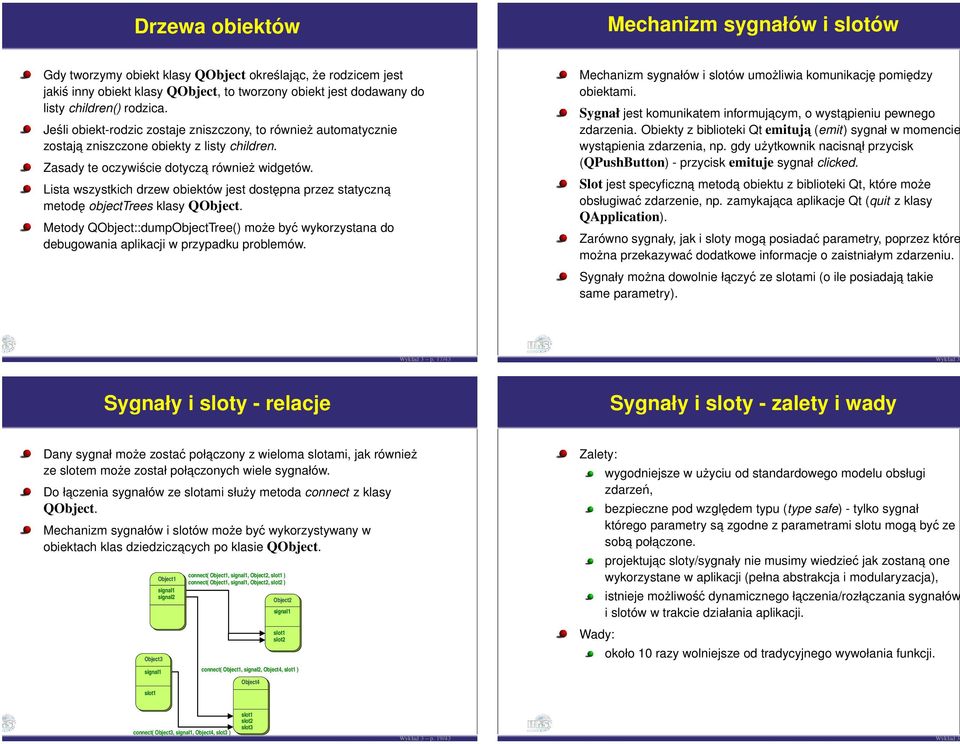

5 Drzewa obiektów Mechanizm sygnałów i slotów Gdy tworzymy obiekt klasy QObject określajac, że rodzicem jest jakiś inny obiekt klasy QObject, to tworzony obiekt jest dodawany do listy children() rodzica. Jeśli obiekt-rodzic zostaje zniszczony, to również automatycznie zostaja zniszczone obiekty z listy children. Zasady te oczywiście dotycza również widgetów. Lista wszystkich drzew obiektów jest dostępna przez statyczna metodę objecttrees klasy QObject. Metody QObject::dumpObjectTree() może być wykorzystana do debugowania aplikacji w przypadku problemów. Mechanizm sygnałów i slotów umożliwia komunikację pomiędzy obiektami. Sygnał jest komunikatem informujacym, o wystapieniu pewnego zdarzenia. Obiekty z biblioteki Qt emituja (emit) sygnał w momencie wystapienia zdarzenia, np. gdy użytkownik nacisnał przycisk (QPushButton) - przycisk emituje sygnał clicked. Slot jest specyficzna metoda obiektu z biblioteki Qt, które może obsługiwać zdarzenie, np. zamykajaca aplikacje Qt (quit z klasy QApplication). Zarówno sygnały, jak i sloty moga posiadać parametry, poprzez które można przekazywać dodatkowe informacje o zaistniałym zdarzeniu. Sygnały można dowolnie łaczyć ze slotami (o ile posiadaja takie same parametry). p. 17/43 Sygnały i sloty - relacje Sygnały i sloty - zalety i wady Dany sygnał może zostać połaczony z wieloma slotami, jak również ze slotem może został połaczonych wiele sygnałów. Do łaczenia sygnałów ze slotami służy metoda connect z klasy QObject. Mechanizm sygnałów i slotów może być wykorzystywany w obiektach klas dziedzicz acych po klasie QObject. Object3 signal1 slot1 Object1 signal1 signal2 connect( Object1, signal1, Object2, slot1 ) connect( Object1, signal1, Object2, slot2 ) connect( Object1, signal2, Object4, slot1 ) Object4 Object2 signal1 slot1 slot2 Zalety: Wady: wygodniejsze w użyciu od standardowego modelu obsługi zdarzeń, bezpieczne pod względem typu (type safe) - tylko sygnał którego parametry sa zgodne z parametrami slotu moga być ze soba połaczone. projektujac sloty/sygnały nie musimy wiedzieć jak zostana one wykorzystane w aplikacji (pełna abstrakcja i modularyzacja), istnieje możliwość dynamicznego łaczenia/rozł aczania sygnałów i slotów w trakcie działania aplikacji. około 10 razy wolniejsze od tradycyjnego wywołania funkcji. connect( Object3, signal1, Object4, slot3 ) slot1 slot2 slot3 p. 19/43

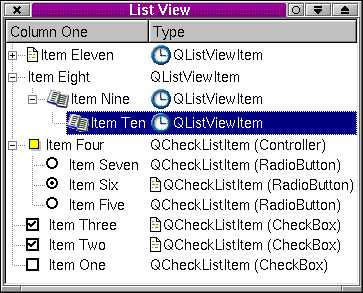

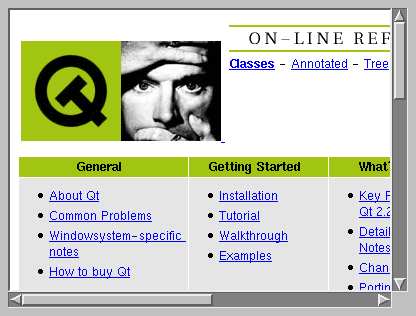

6 Podstawowe typy okien Podstawowe elementy GUI QWidget QDialog QFrame QGridView QScrollView QWizard p. 21/43 Rozbudowane elementy GUI (I) Rozbudowane elementy GUI (II) p. 23/43

7 Rozbudowane elementy GUI (III) Przykład 2 (I) class MyWidget: public QWidget public: MyWidget(QWidget *parent = 0); ; MyWidget::MyWidget(QWidget *parent): QWidget(parent) setwindowtitle("mywidget"); setminimumsize(220, 120); // setmaximumsize(220, 120); QPushButton *ok = new QPushButton("Ok", this); ok->setgeometry(85, 45, 50, 30); connect(ok, SIGNAL(clicked()), qapp, SLOT(quit())); p. 25/43 Przykład 2 (II) Zdarzenia w bibliotece Qt int main(int argc, char** argv) QApplication app(argc, argv); MyWidget widget; widget.show(); return app.exec(); W bibliotece Qt zdarzenia opisywane sa przez obiekty klas dziedziczacych po klasie QEvent. Zdarzenia sa dostarczane do obiektów Qt (dziedziczacych pośrednio lub bezpośrednio po klasie QObject). Do obsługi zdarzeń wykorzystywana jest metoda event(qevent*). Większość zdarzeń jest zwiazanych z GUI, ale istnieja również zdarzenia nie zwiazane z wygladem aplikacji (np. zwiazane z gniazdkami). Zdarzenia moga być obsługiwane w metodzie event. Znacznie wygodniej jest w większości wypadków korzystać ze specjalizowanych metod do obsługi zdarzeń. p. 27/43

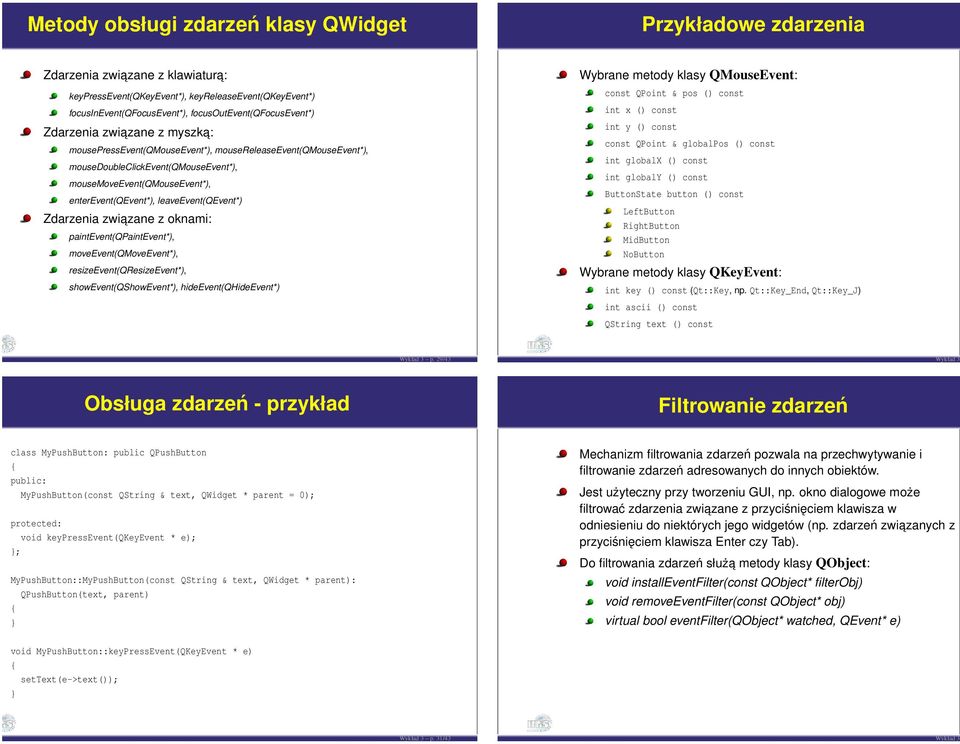

8 Metody obsługi zdarzeń klasy QWidget Przykładowe zdarzenia Zdarzenia zwiazane z klawiatura: keypressevent(qkeyevent*), keyreleaseevent(qkeyevent*) focusinevent(qfocusevent*), focusoutevent(qfocusevent*) Zdarzenia zwiazane z myszka: mousepressevent(qmouseevent*), mousereleaseevent(qmouseevent*), mousedoubleclickevent(qmouseevent*), mousemoveevent(qmouseevent*), enterevent(qevent*), leaveevent(qevent*) Zdarzenia zwiazane z oknami: paintevent(qpaintevent*), moveevent(qmoveevent*), resizeevent(qresizeevent*), showevent(qshowevent*), hideevent(qhideevent*) Wybrane metody klasy QMouseEvent: const QPoint & pos () const int x () const int y () const const QPoint & globalpos () const int globalx () const int globaly () const ButtonState button () const LeftButton RightButton MidButton NoButton Wybrane metody klasy QKeyEvent: int key () const (Qt::Key, np. Qt::Key_End, Qt::Key_J) int ascii () const QString text () const p. 29/43 Obsługa zdarzeń - przykład Filtrowanie zdarzeń class MyPushButton: public QPushButton public: MyPushButton(const QString & text, QWidget * parent = 0); protected: void keypressevent(qkeyevent * e); ; MyPushButton::MyPushButton(const QString & text, QWidget * parent): QPushButton(text, parent) Mechanizm filtrowania zdarzeń pozwala na przechwytywanie i filtrowanie zdarzeń adresowanych do innych obiektów. Jest użyteczny przy tworzeniu GUI, np. okno dialogowe może filtrować zdarzenia zwiazane z przyciśnięciem klawisza w odniesieniu do niektórych jego widgetów (np. zdarzeń zwiazanych z przyciśnięciem klawisza Enter czy Tab). Do filtrowania zdarzeń służa metody klasy QObject: void installeventfilter(const QObject* filterobj) void removeeventfilter(const QObject* obj) virtual bool eventfilter(qobject* watched, QEvent* e) void MyPushButton::keyPressEvent(QKeyEvent * e) settext(e->text()); p. 31/43

9 Filtrowanie zdarzeń - przykład class KeyPressEater : public QObject... protected: bool eventfilter( QObject *o, QEvent *e ); ; bool KeyPressEater::eventFilter( QObject *o, QEvent *e ) if ( e->type() == QEvent::KeyPress ) QKeyEvent *k = (QKeyEvent *)e;... // obsługa naciśnięcia klawisza w klasie KeyPressEater return TRUE; // zdarzenie nie zostanie wysłane do obiektu QObject else return FALSE; // standardowa obsługa pozostałych zdarzeń... KeyPressEater *keypresseater = new KeyPressEater(this); QPushButton *pushbutton = new QPushButton(this); pushbutton->installeventfilter(keypresseater); p. 33/43
