Tworzenie aplikacji rozproszonej w Sun RPC

Transkrypt

1 Tworzenie aplikacji rozproszonej w Sun RPC Budowa aplikacji realizowana jest w następujących krokach: Tworzenie interfejsu serwera w języku opisu interfejsu RPCGEN Tworzenie: namiastki serwera namiastki klienta pliku nagłówkowego pliku konwersji Implementacja usług serwerowych Implementacja aplikacji klienta

2 Działanie aplikacji opartej na Sun RPC Aplikacja serwera Otrzymanie identyfikatora transportu (transport handle) Zarejestrowanie usługi u demona portmap / rpcbind Oczekiwanie na zgłoszenia klienta i wykonywanie jego zlecen Aplikacja klienta Otrzymanie identyfikatora klienta (client handle) Wywoływanie odległych procedur Likwidacja identyfikatora klienta gdy nie jest potrzebny

3 Język opisu interfejsu RPCGEN RPCGEN jest jezykiem definiowania interfejsu i prekompilatorem. Na podstawie definicji interfejsu RPCGEN tworzy naste pujace pliki w je zyku C: Namiastka klienta (client stub) Namiastka serwera (server stub) Plik konwersji danych Plik nagłowkowy Opcjonalnie szkielet aplikacji serwera Opcjonalnie szkielet aplikacji klienta

4 Język opisu interfejsu RPCGEN Je zyk RPCGEN akceptuje naste pujace typy danych: Typ pusty void Znak char Typ całkowity int, short int, long int (unsigned) Typ zmiennoprzecinkowy float, double Tablice o stałej długosci typ nazwa [zakres] Tablice o zmiennej długosci typ nazwa <zakres> Łancuch string <zakres> Struktura struct {...} Typ złozony typedef nazwa definicja

5 Język opisu interfejsu RPCGEN Przekazywanie argumentow: Wywołanie odległej procedury dopuszcza tylko jeden argument wywołania i zwraca jeden wynik Gdy wyste puje wie cej elementow to nalezy umiescic je w strukturach W programach klienta i serwera argumentem lub wynikiem jest wtedy wskaznik na strukturee

6 Generowanie aplikacji RPC Domyślne rpcgen plik.x Kod serwera Kod klienta Definicja interfejsu w języku RPCGEN RPCGEN Stopka serwera Filtry XDR Plik nagłówkowy Kompilacja Aplikacja serwera Aplikacja klienta Stopka klienta

7 Generowanie aplikacji RPC Rozszerzone rpcgen -a -C plik.x Definicja interfejsu w języku RPCGEN RPCGEN Szkielet serwera Stopka serwera Filtry XDR Plik nagłówkowy Kompilacja Aplikacja serwera Aplikacja klienta Stopka klienta Szkielet klienta

8 Komunikacja klient-serwer Komunikacja może odbywać się z wykorzystaniem protokołu TCP lub UDP Adresowanie w RPC: Nazwa (adres IP) komputera na ktorym uruchomiony jest serwer Numer programu Numer wersji Numer procedury RPC wymaga działania tzw. portmappera portmap / rpcbind Portmapper jest serwerem nazewniczym, ktory zamienia numery programu RPC na numery portow protokołu TCP albo UDP

9 Komunikacja klient-serwer Procedury zdalne na danym komputerze identyfikowane są za pomocą trzech liczb: numer programu numer wersji programu numer procedury Numer programu i wersji identyfikuje procesy serwerowe Numery procedur identyfikuja procedury w serwerze

10 Komunikacja klient-serwer Numery programów (HEX) FFFFFFF Sun FFFFFFF Administrator lokalny FFFFFFF Programista FFFFFFFF Zastrzezone

11 Komunikacja klient-serwer Serwer po uruchomieniu informuje portmapper na ktorych portach nasłuchuje, i jakimi numerami programowymi RPC dysponuje Klient odwołując się do danego numeru programu, najpierw komunikuje się z portmapperem na maszynie serwera w celu określenia numeru portu do którego należy wysłać pakiet RPC Informacje o numerach portów można uzyskać za pomocą rpcinfo $ rpcinfo -p localhost program vers proto udp tcp udp tcp udp tcp port portmapper portmapper

12 Budowa aplikacji RPC Maszyna B Aplikacja serwera Program Procedura 1 Procedura 2 Procedura 3 Wywołanie Maszyna A Aplikacja klienta Lokalizacja Rejestracja Portmapper

13 Przykład 1 - Mnożenie 2 liczb całkowitych Argumenty int a int b Wynik int c Funkcja Multiply

14 Przykład 1 - Mnożenie 2 liczb całkowitych Zawartość pliku mul.x /* */ struct operands { int a; int b; }; /* */ program MUL_PROG { version MUL_VERS { int Multiply(operands) = 1; } = 1; } = 0x ; /* */

15 Przykład 1 - Mnożenie 2 liczb całkowitych Kompilacja rpcgen -a -C mul.x

16 Przykład 1 - Mnożenie 2 liczb całkowitych Klient Serwer

17 Przykład 1 - Mnożenie 2 liczb całkowitych Plik mul_server.c

18 Przykład 1 - Mnożenie 2 liczb całkowitych Plik mul_client.c

19 Przykład 1 - Mnożenie 2 liczb całkowitych Modyfikacja pliku mul_server.c

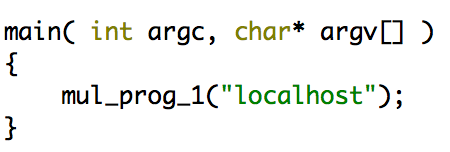

20 Przykład 1 - Mnożenie 2 liczb całkowitych Modyfikacja pliku mul_client.c

21 Przykład 2 - Operacje tekstowe Argumenty char Buffer[100] int Size Wyniki char Buffer[100] int Size Funkcje UpperCase LowerCase

22 Przykład 2 - Operacje tekstowe Zawartość pliku text.x /* */ struct Data { char Buffer[100]; int Size; }; /* */ program TEXT_PROG { version TEXT_VERS { Data UpperCase(Data) = 1; Data LowerCase(Data) = 2; } = 1; } = 0x ; /* */

23 Przykład 2 - Operacje tekstowe Kompilacja rpcgen -a -C text.x

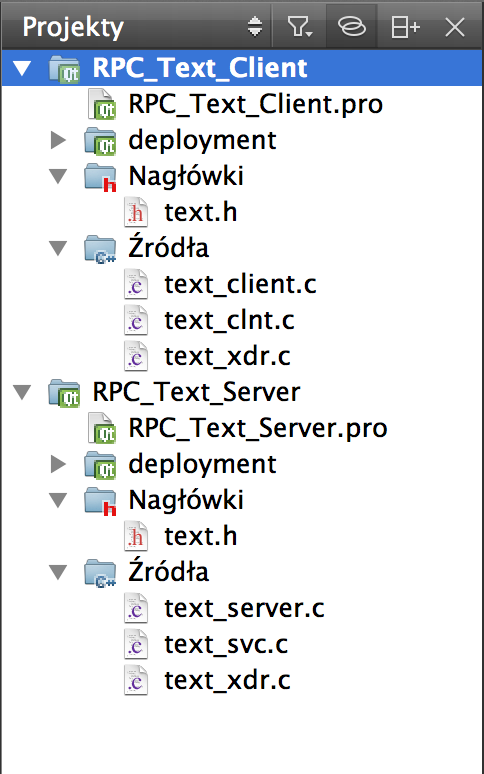

24 Przykład 2 - Operacje tekstowe Klient Serwer

25 Przykład 2 - Operacje tekstowe Modyfikacja pliku text_server.c

26 Przykład 2 - Operacje tekstowe Modyfikacja pliku text_client.c

27 Przykład 2 - Operacje tekstowe Modyfikacja pliku text_client.c - c.d.

28 Przykład 3 - Aplikacja GUI Argumenty char Buffer[100] int Size Wyniki char Buffer[100] int Size Funkcje UpperCase LowerCase

29 Przykład 3 - Aplikacja GUI

30 Przykład 3 - Aplikacja GUI Modyfikacja pliku mainwindow.h

31 Przykład 3 - Aplikacja GUI Modyfikacja pliku mainwindow.cpp

32 Przykład 3 - Aplikacja GUI Modyfikacja pliku mainwindow.cpp

33 Przykład 3 - Aplikacja GUI Modyfikacja pliku mainwindow.cpp c.d.

34 Przykład 3 - Aplikacja GUI Działająca aplikacja
