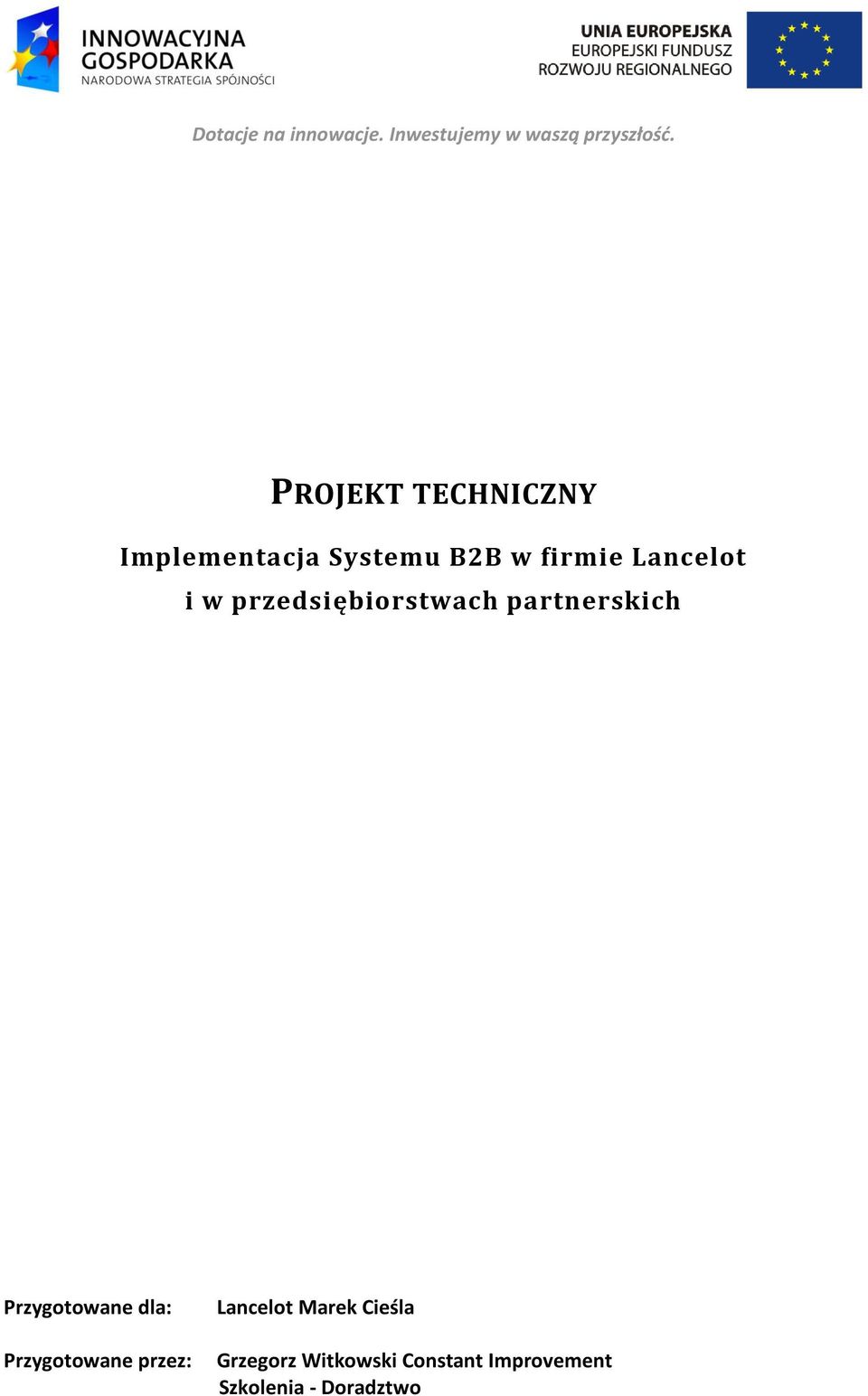

1 PROJEKT TECHNICZNY Implementacja Systemu B2B w firmie Lancelot i w przedsiębiorstwach partnerskich Przygotowane dla: Przygotowane przez: Lancelot Marek Cieśla Grzegorz Witkowski Constant Improvement Szkolenia - Doradztwo

2 Spis treści 1 Cel i zakres niniejszego dokumentu Diagramy klas Moduł obsługi użytkowników i podpisu elektronicznego Moduł uploadera i repozytorium plików Moduły raportów i notyfikacji Moduł workflow Moduł statystyk, trackingu stanów, widoków dedykowanych Moduł zarządzania operandami i centralny moduł zarządzania, moduł zarządzania czasem pracy Moduł zarządzania lokalizacjami Moduł backupu i archiwizacji Mapowanie obiektowo-relacyjne Wybór technologii Technologie bazodanowe Oprogramowanie serwerowe Technologie implementacji Technologie pomocnicze

3 1 Cel i zakres niniejszego dokumentu Niniejszy dokument przedstawia propozycję rozwiązań w zakresie postaci diagramów klas oraz wyboru technologii bazodanowej, oprogramowania serwerowego, technologii implementacji i technologii pomocniczych. Projekt techniczny dotyczy następujących modułów omówionych w dokumencie Analiza przedwdrożeniowa dla firmy Lancelot: Moduł obsługi użytkowników i podpisu elektronicznego, Moduł uploadera i repozytorium plików, Moduły raportów i notyfikacji, Moduł workflow, Moduły statystyk, trackingu stanów, widoków dedykowanych, Moduł zarządzania operandami i centralny moduł zarządzania, moduł zarządzania czasem pracy, Moduł zarządzania lokalizacjami, Moduły backupu i archiwizacji. 2 Diagramy klas Diagramy klas zawierają przedstawione w postaci schematów powiązania między klasami w obrębie poszczególnych modułów systemu B2B. Na podstawie opracowanych diagramów zespół projektowy przystąpi do realizacji projektu. 3

4 2.1 Moduł obsługi użytkowników i podpisu elektronicznego 4

5 2.2 Moduł uploadera i repozytorium plików 5

6 2.3 Moduły raportów i notyfikacji 6

7 2.4 Moduł workflow 7

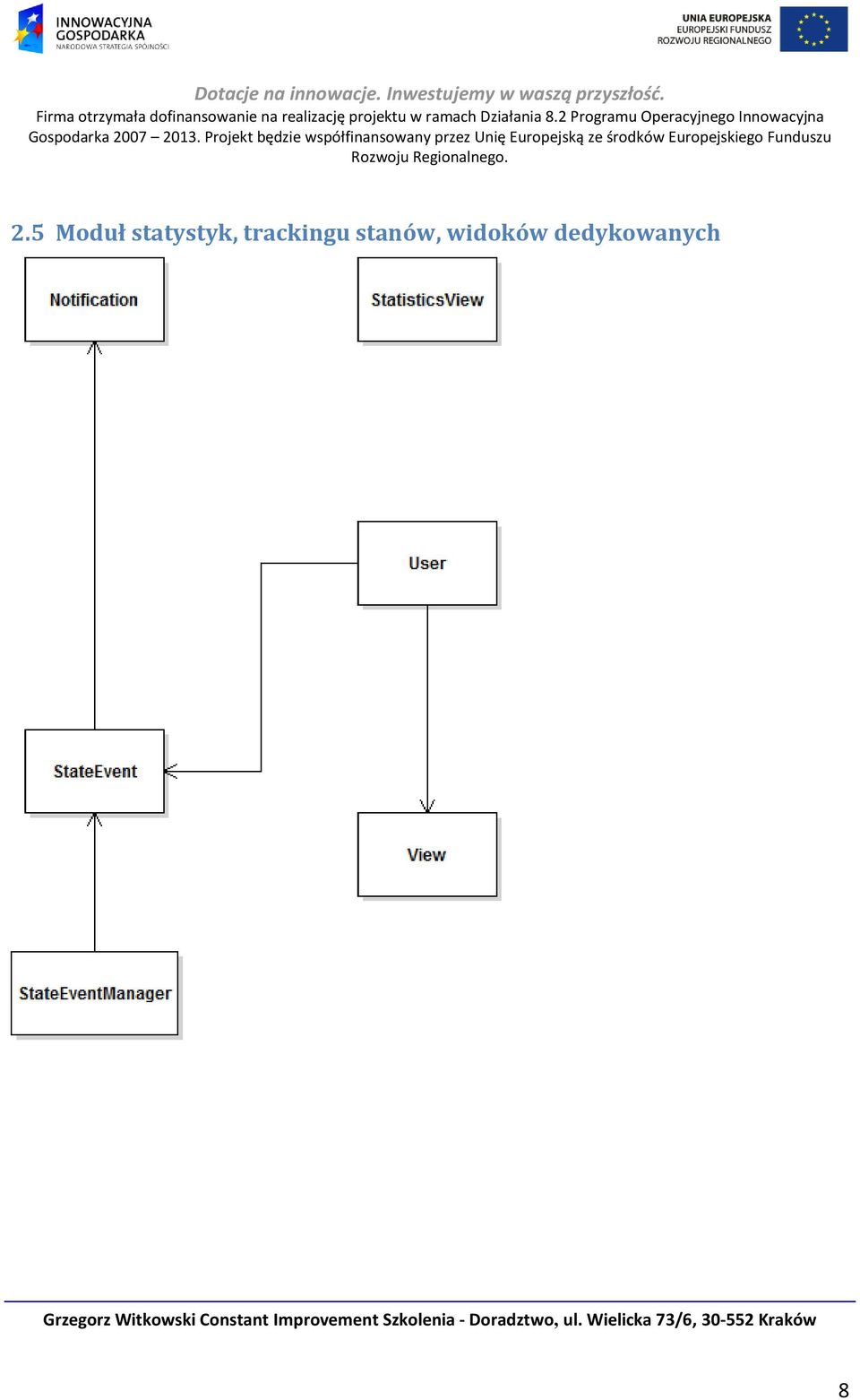

8 2.5 Moduł statystyk, trackingu stanów, widoków dedykowanych 8

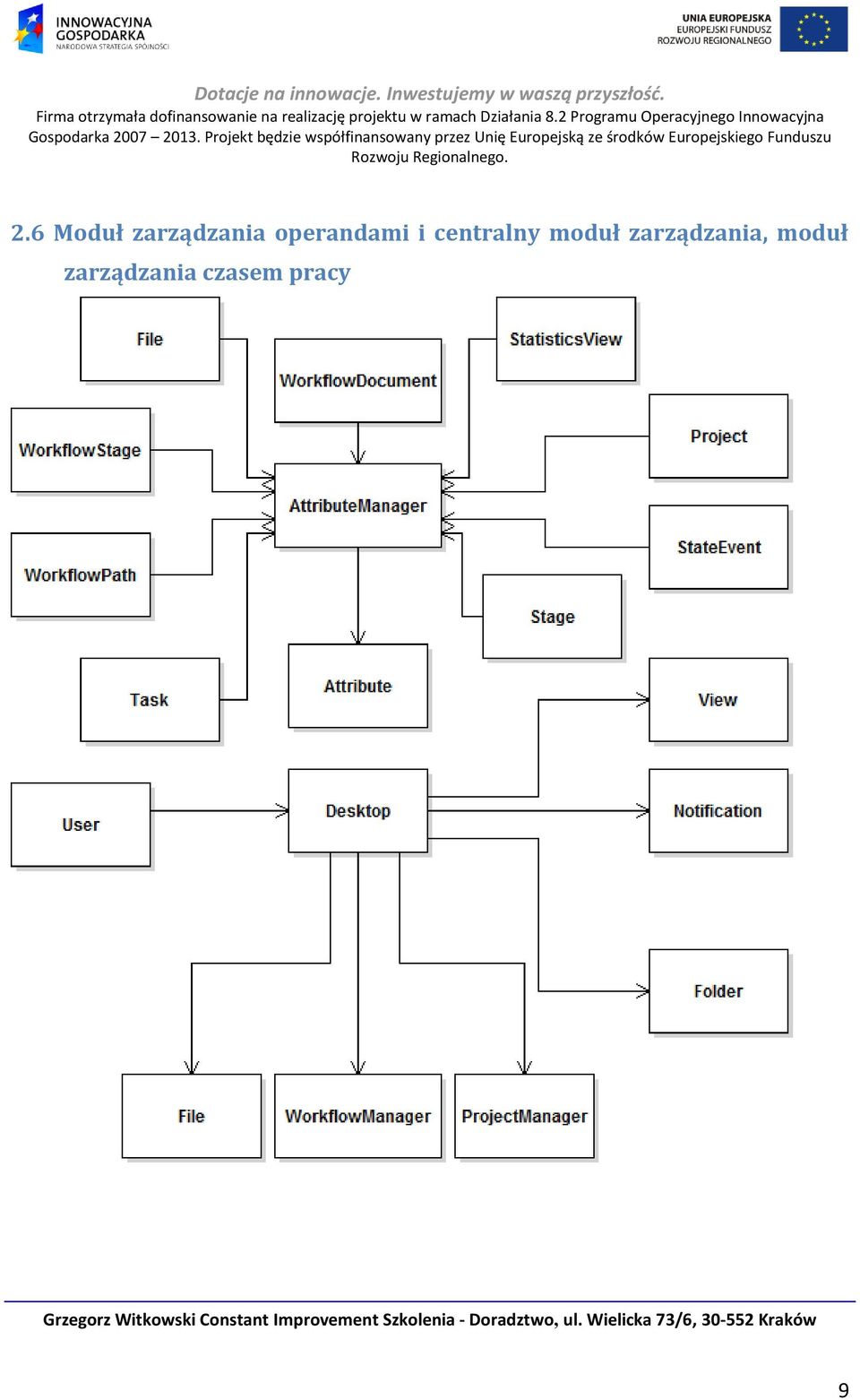

9 2.6 Moduł zarządzania operandami i centralny moduł zarządzania, moduł zarządzania czasem pracy 9

10 2.7 Moduł zarządzania lokalizacjami 10

11 2.8 Moduł backupu i archiwizacji 3 Mapowanie obiektowo-relacyjne Mapowanie obiektowo-relacyjne (ang. Object-Relational Mapping, ORM) odwzorowuje obiektową architektury systemu informatycznego na relacyjną bazę danych. Schemat bazy danych zostanie wygenerowany za pomocą narzędzia zawartego w środowisku programistycznym i będzie ściśle powiązany z zależnościami między klasami przedstawionymi w formie diagramów klas. Wygenerowany diagram związków encji (diagram ERD od ang. Entity- 11

12 Relationship Diagram) posłuży do późniejszego wygenerowania skryptu generującego bazę danych na serwerze produkcyjnym. 4 Wybór technologii 4.1 Technologie bazodanowe System B2B będzie wykorzystywał system zarządzania relacyjnymi bazami danych MariaDB. MariaDB jest logicznym wyborem dla specjalistów baz danych szukających solidnego, skalowalnej i niezawodnej serwera SQL zachowującego jednocześnie wsteczną kompatybilność z MySQL. Głównym atutem projektu MariaDB jest współpraca ze społecznością wolnego oprogramowania i udostępnianie jej na licencji GPL, w przeciwieństwie do niepewnego statusu licencji MySQL, która zależy teraz od firmy Oracle. 4.2 Oprogramowanie serwerowe Komponenty serwerowe systemu B2B będą wykorzystywały platformę Microsoft Windows Server i/lub Linux z rodziny Debian. Na potrzeby obsługi usług WWW zostanie wykorzystany Microsoft Internet Information Services (IIS) i/lub Apache HTTP Server. 4.3 Technologie implementacji Pierwotnie planowane było zastosowanie następujących technologii implementacyjnych: PHP Obiektowy język programowania zaprojektowany do generowania stron internetowych w czasie rzeczywistym. PHP umożliwia współpracę z wieloma rodzajami źródeł danych, takich jak systemy zarządzania bazami danych, pliki tekstowe, dokumenty XML oraz serwisy WWW. GWT Google Web Toolkit jest biblioteką SDK do tworzenia aplikacji w oparciu o język Java z bogatym front-endem AJAX. GWT dostarcza zestaw bibliotek do tworzenia dialogów, przycisków, formularzy itp. Następnie kompiluje je i optymalizuje tworząc JavaScript, który powinien działać prawidłowo na wszystkich najpopularniejszych 12
