1 nowoczesne ręczne systemy do cięcia plazmowego

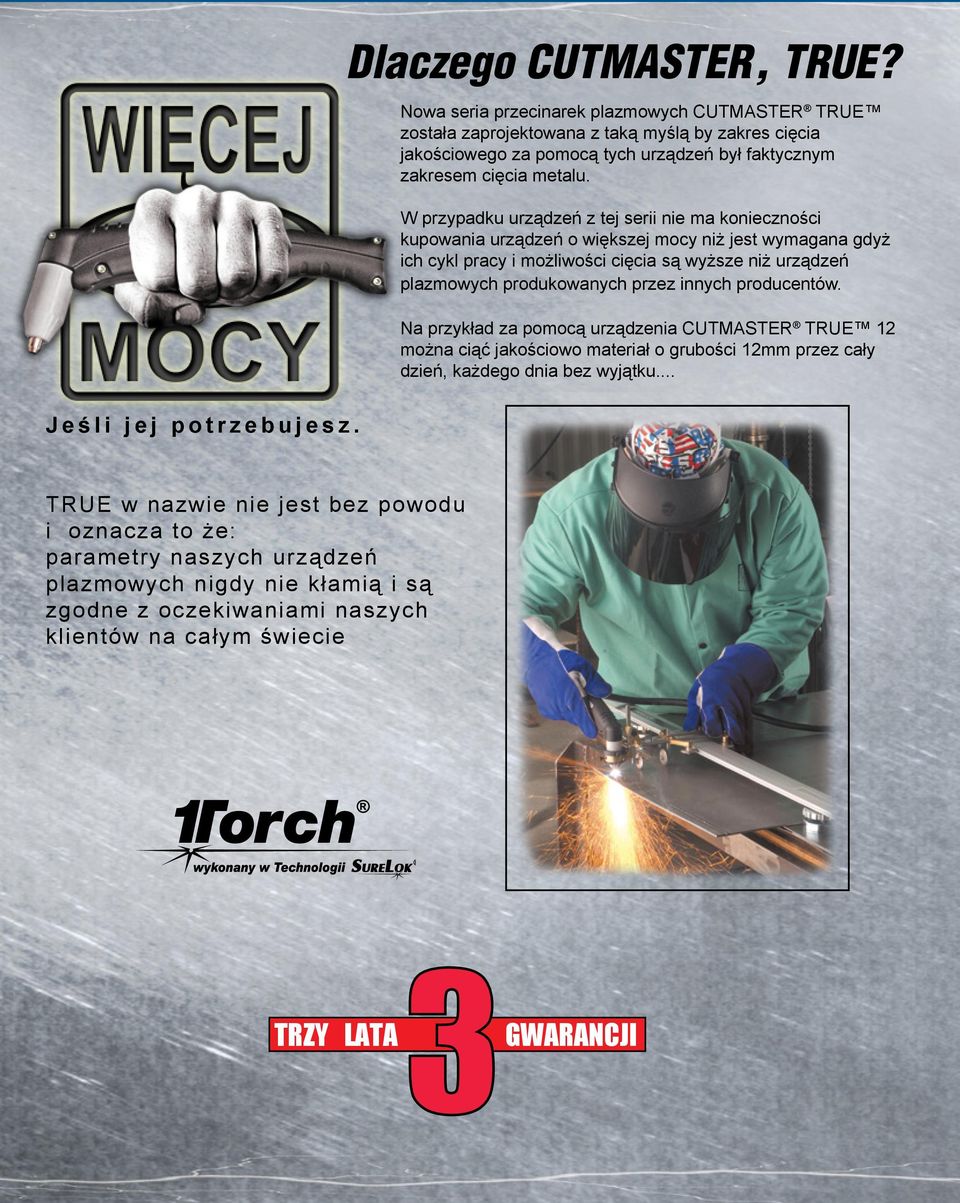

2 Dlaczego CUTMASTER, TRUE? Nowa seria przecinarek plazmowych CUTMASTER TRUE została zaprojektowana z taką myślą by zakres cięcia jakościowego za pomocą tych urządzeń był faktycznym zakresem cięcia metalu. W przypadku urządzeń z tej serii nie ma konieczności kupowania urządzeń o większej mocy niż jest wymagana gdyż ich cykl pracy i możliwości cięcia są wyższe niż urządzeń plazmowych produkowanych przez innych producentów. Na przykład za pomocą urządzenia CUTMASTER TRUE 12 można ciąć jakościowo materiał o grubości 12mm przez cały dzień, każdego dnia bez wyjątku... J e ś l i j e j p o t r z e b u j e s z. TRUE w nazwie nie jest bez powodu i oznacza to że: parametry naszych urządzeń plazmowych nigdy nie kłamią i są zgodne z oczekiwaniami naszych klientów na całym świecie 3 TRZY LATA GWARANCJI

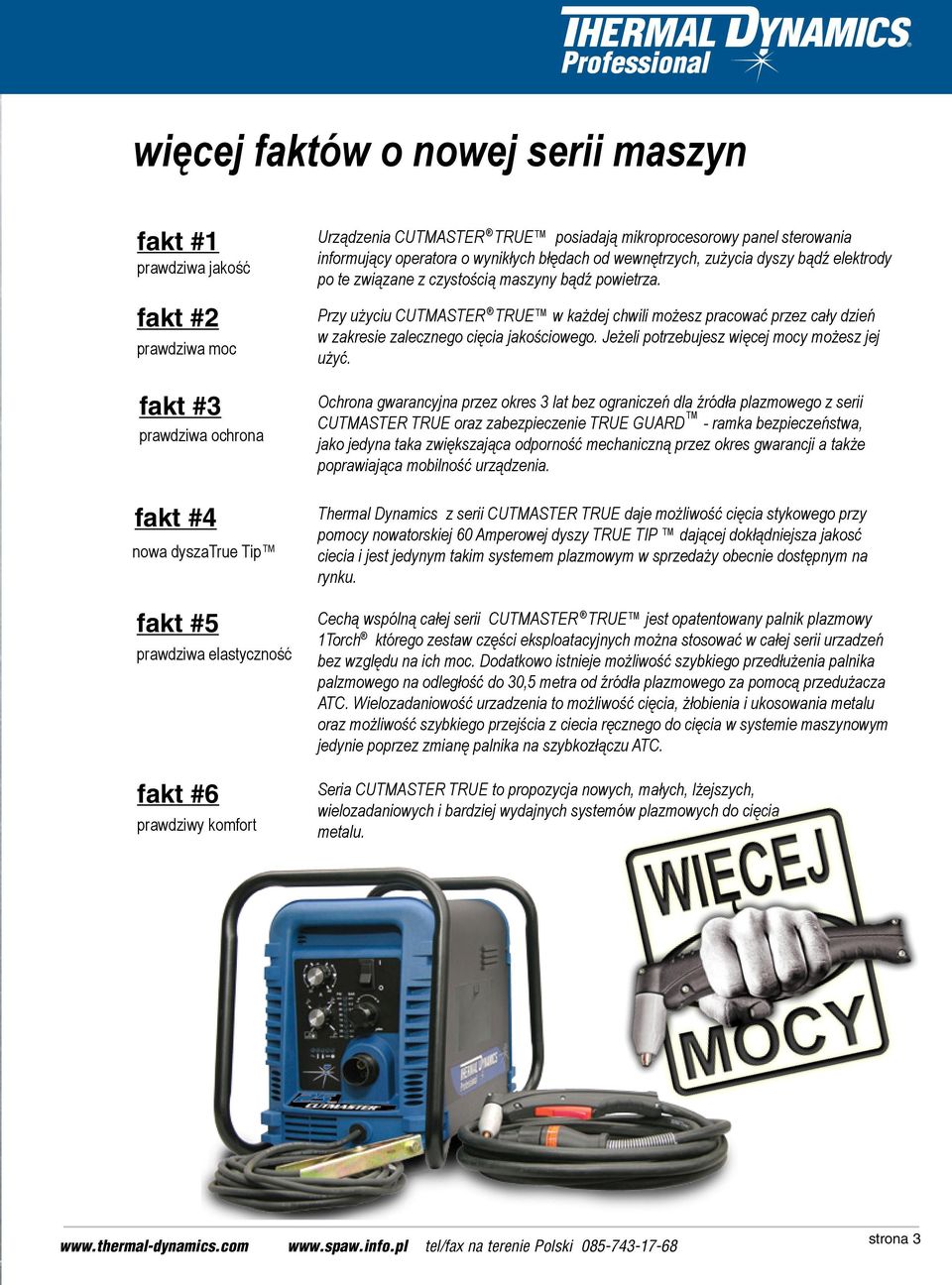

3 więcej faktów o nowej serii maszyn fakt #1 prawdziwa jakość fakt #2 prawdziwa moc fakt #3 prawdziwa ochrona fakt #4 nowa dyszatrue Tip fakt #5 prawdziwa elastyczność fakt #6 prawdziwy komfort Urządzenia CUTMASTER TRUE posiadają mikroprocesorowy panel sterowania informujący operatora o wynikłych błędach od wewnętrzych, zużycia dyszy bądź elektrody po te związane z czystością maszyny bądź powietrza. Przy użyciu CUTMASTER TRUE w każdej chwili możesz pracować przez cały dzień w zakresie zalecznego cięcia jakościowego. Jeżeli potrzebujesz więcej mocy możesz jej użyć. Ochrona gwarancyjna przez okres 3 lat bez ograniczeń dla źródła plazmowego z serii CUTMASTER TRUE oraz zabezpieczenie TRUE GUARD - ramka bezpieczeństwa, jako jedyna taka zwiększająca odporność mechaniczną przez okres gwarancji a także poprawiająca mobilność urządzenia. Thermal Dynamics z serii CUTMASTER TRUE daje możliwość cięcia stykowego przy pomocy nowatorskiej 60 Amperowej dyszy TRUE TIP dającej dokłądniejsza jakosć ciecia i jest jedynym takim systemem plazmowym w sprzedaży obecnie dostępnym na rynku. Cechą wspólną całej serii CUTMASTER TRUE jest opatentowany palnik plazmowy 1Torch którego zestaw części eksploatacyjnych można stosować w całej serii urzadzeń bez względu na ich moc. Dodatkowo istnieje możliwość szybkiego przedłużenia palnika palzmowego na odległość do 30,5 metra od źródła plazmowego za pomocą przedużacza ATC. Wielozadaniowość urzadzenia to możliwość cięcia, żłobienia i ukosowania metalu oraz możliwość szybkiego przejścia z ciecia ręcznego do cięcia w systemie maszynowym jedynie poprzez zmianę palnika na szybkozłączu ATC. Seria CUTMASTER TRUE to propozycja nowych, małych, lżejszych, wielozadaniowych i bardziej wydajnych systemów plazmowych do cięcia metalu. tel/fax na terenie Polski strona 3

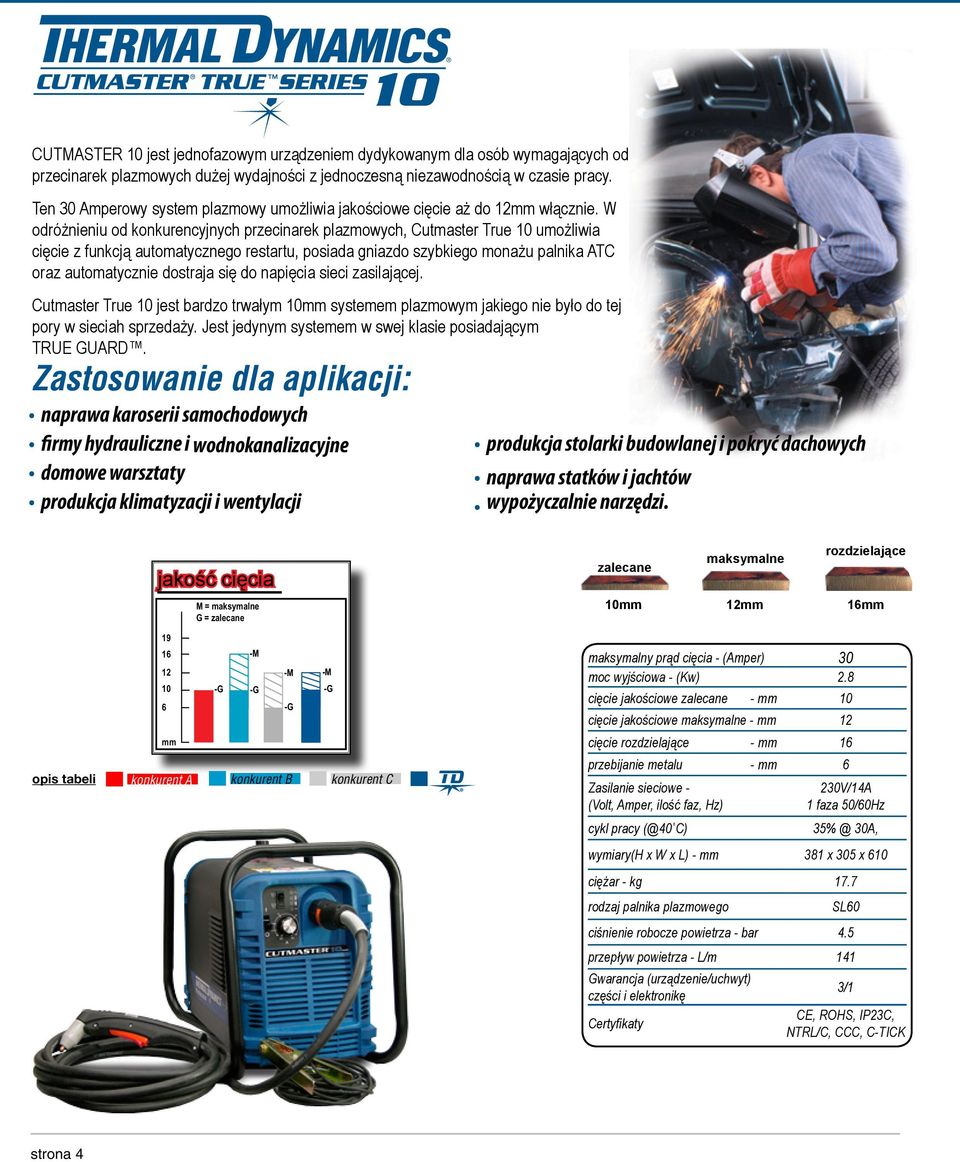

4 20 naprawa karoserii samochodowych firmy hydrauliczne i wodnokanalizacyjne domowe warsztaty produkcja klimatyzacji i wentylacji 10 CUTMASTER 10 jest jednofazowym urządzeniem dydykowanym dla osób wymagających od przecinarek plazmowych dużej wydajności z jednoczesną niezawodnością w czasie pracy. Ten 30 Amperowy system plazmowy umożliwia jakościowe cięcie aż do 12mm włącznie. W odróżnieniu od konkurencyjnych przecinarek plazmowych, Cutmaster True 10 umożliwia cięcie z funkcją automatycznego restartu, posiada gniazdo 12szybkiego monażu palnika ATC oraz automatycznie dostraja się do napięcia sieci zasilającej. Cutmaster True 10 jest bardzo trwałym 10mm systemem plazmowym jakiego nie było do tej pory w sieciah sprzedaży. Jest jedynym systemem w swej klasie posiadającym TRUE GUARD. Zastosowanie dla aplikacji: produkcja stolarki budowlanej i pokryć dachowych naprawa statków i jachtów wypożyczalnie narzędzi. jakość cięcia zalecane maksymalne rozdzielające M = maksymalne G = zalecane 10mm 12mm 16mm opis tabeli mm konkurent A konkurent B konkurent C maksymalny prąd cięcia - (Amper) 30 moc wyjściowa - (Kw) 2.8 cięcie jakościowe zalecane - mm 10 cięcie jakościowe maksymalne - mm 12 cięcie rozdzielające - mm 16 przebijanie metalu - mm 6 Zasilanie sieciowe - (Volt, Amper, ilość faz, Hz) 230V/14A 1 faza 50/60Hz cykl pracy (@40 C) 30A, wymiary(h x W x L) - mm 381 x 305 x 610 ciężar - kg 17.7 rodzaj palnika plazmowego SL60 ciśnienie robocze powietrza - bar 4.5 przepływ powietrza - L/m 141 Gwarancja (urządzenie/uchwyt) części i elektronikę 3/1 Certyfikaty CE, ROHS, IP23C, NTRL/C, CCC, C-TICK strona 4

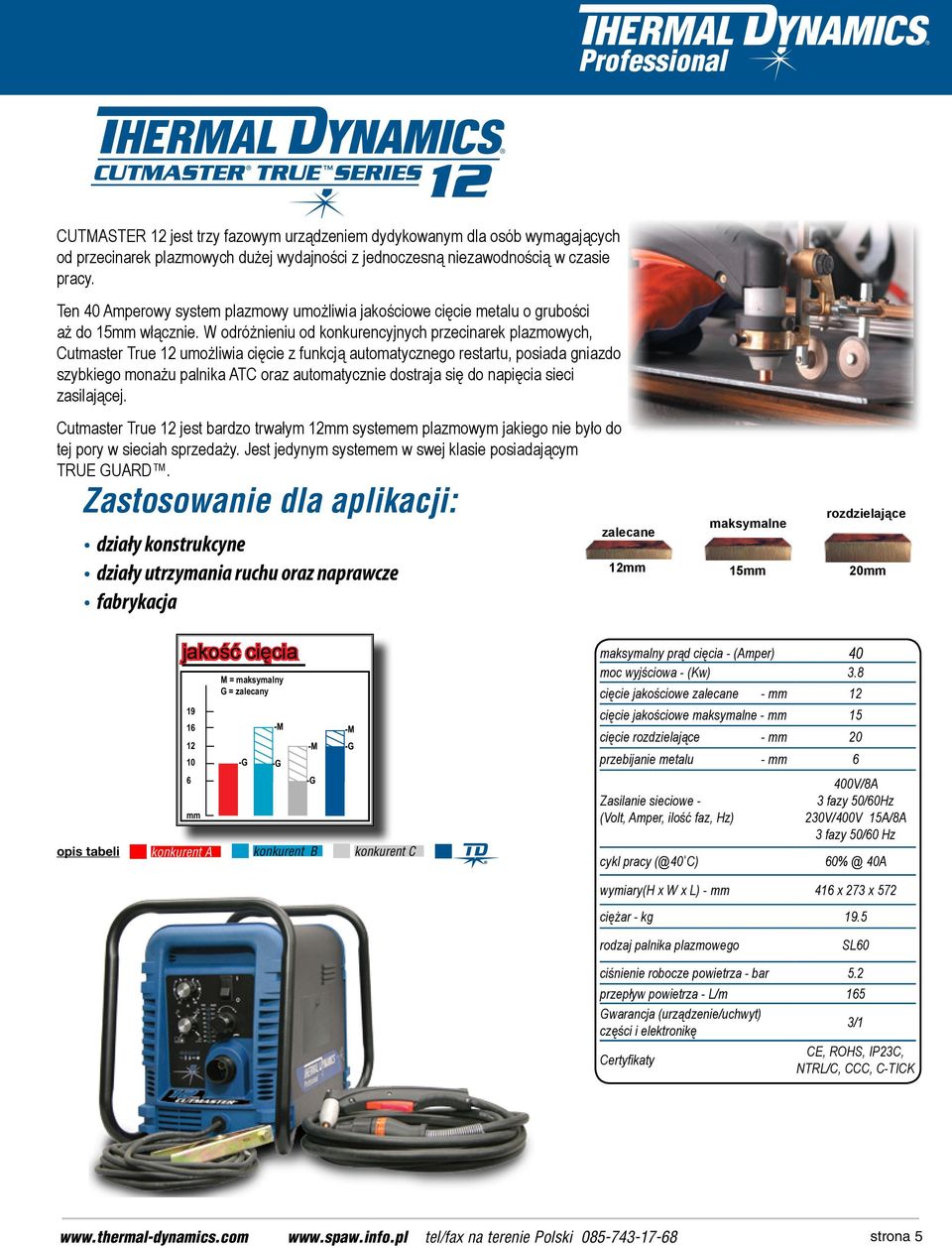

5 10 działy konstrukcyne działy utrzymania ruchu oraz naprawcze fabrykacja 12 CUTMASTER 12 jest trzy fazowym urządzeniem dydykowanym dla osób wymagających od przecinarek plazmowych dużej wydajności z jednoczesną niezawodnością w czasie pracy. Ten 40 Amperowy system plazmowy umożliwia jakościowe cięcie metalu o grubości aż do 15mm włącznie. W odróżnieniu od konkurencyjnych przecinarek plazmowych, Cutmaster True 12 umożliwia cięcie z funkcją automatycznego restartu, posiada gniazdo szybkiego monażu palnika ATC oraz automatycznie dostraja się do napięcia sieci zasilającej. Cutmaster True 12 jest bardzo trwałym 12mm systemem plazmowym jakiego nie było do tej pory w sieciah sprzedaży. Jest jedynym systemem w swej klasie posiadającym TRUE GUARD. Zastosowanie dla aplikacji: zalecane 12mm maksymalne 15mm rozdzielające 20mm opis tabeli jakość cięcia mm konkurent A M = maksymalny G = zalecany konkurent B konkurent C maksymalny prąd cięcia - (Amper) 40 moc wyjściowa - (Kw) 3.8 cięcie jakościowe zalecane - mm 12 cięcie jakościowe maksymalne - mm 15 cięcie rozdzielające - mm 20 przebijanie metalu - mm 6 Zasilanie sieciowe - (Volt, Amper, ilość faz, Hz) cykl pracy (@40 C) 400V/8A 230V/400V 15A/8A 3 fazy 50/60 Hz 40A wymiary(h x W x L) - mm 416 x 273 x 572 ciężar - kg 19.5 rodzaj palnika plazmowego SL60 ciśnienie robocze powietrza - bar 5.2 przepływ powietrza - L/m 165 Gwarancja (urządzenie/uchwyt) części i elektronikę 3/1 Certyfikaty CE, ROHS, IP23C, NTRL/C, CCC, C-TICK tel/fax na terenie Polski strona 5

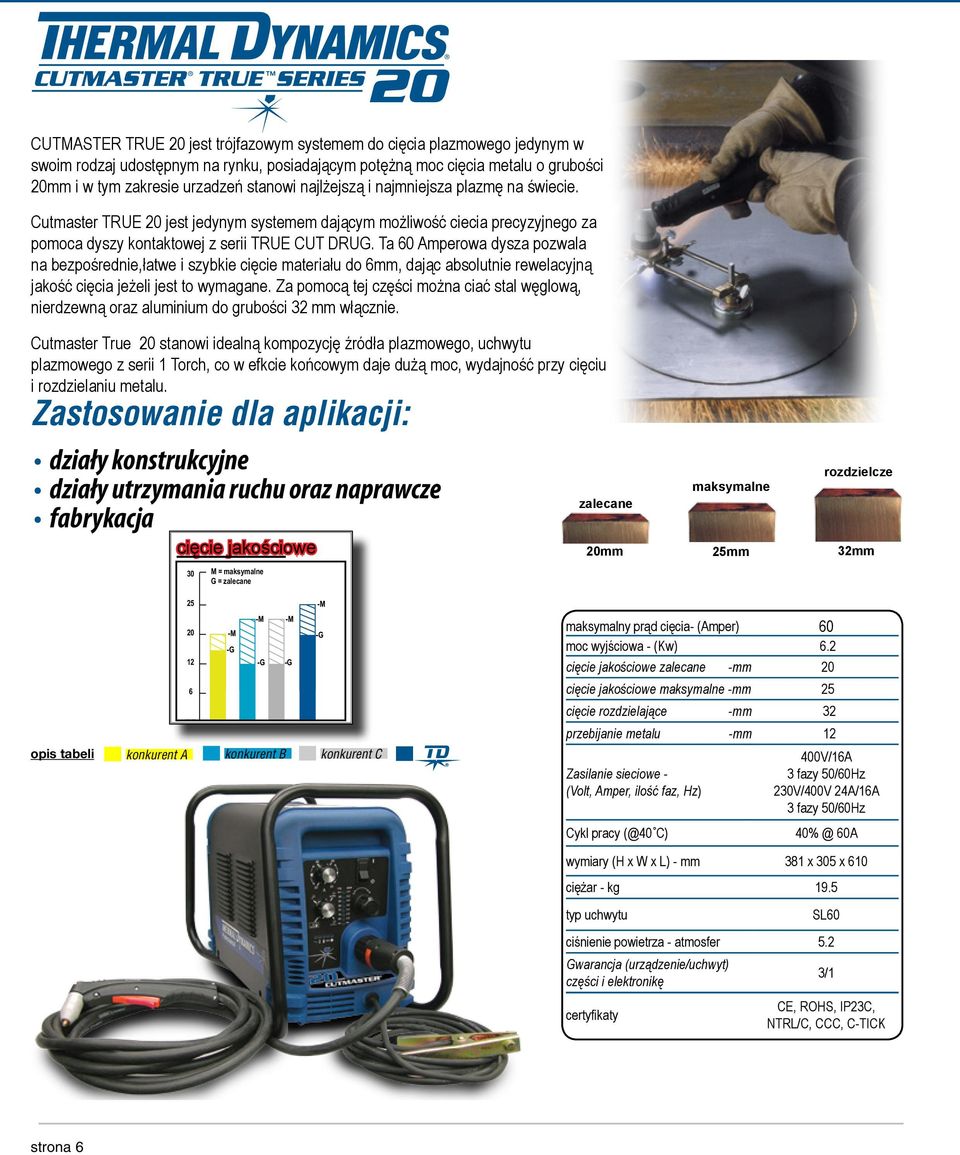

6 25 20 CUTMASTER TRUE 20 jest trójfazowym systemem do cięcia plazmowego jedynym w swoim rodzaj udostępnym na rynku, posiadającym potężną moc cięcia metalu o grubości 20mm i w tym zakresie urzadzeń stanowi najlżejszą i najmniejsza plazmę na świecie. 10 Cutmaster TRUE 20 jest jedynym systemem dającym możliwość ciecia precyzyjnego za pomoca dyszy kontaktowej z serii TRUE CUT DRUG. Ta 60 Amperowa dysza pozwala na bezpośrednie,łatwe i szybkie cięcie materiału do 6mm, dając absolutnie rewelacyjną jakość cięcia jeżeli jest to wymagane. Za pomocą tej części można ciać stal węglową, nierdzewną oraz aluminium do grubości 32 mm włącznie. Cutmaster True 20 stanowi idealną kompozycję źródła plazmowego, uchwytu plazmowego z serii 1 Torch, co w efkcie końcowym daje dużą moc, wydajność przy cięciu i rozdzielaniu metalu. cięcie jakościowe 30 M = maksymalne G = zalecane 12 Zastosowanie dla aplikacji: działy konstrukcyjne działy utrzymania ruchu oraz naprawcze fabrykacja zalecane 20mm maksymalne 25mm rozdzielcze 32mm mm opis tabeli konkurent A konkurent B konkurent C maksymalny prąd cięcia- (Amper) 60 moc wyjściowa - (Kw) 6.2 cięcie jakościowe zalecane -mm 20 cięcie jakościowe maksymalne -mm 25 cięcie rozdzielające -mm 32 przebijanie metalu -mm 12 Zasilanie sieciowe - (Volt, Amper, ilość faz, Hz) Cykl pracy (@40 C) 400V/16A 230V/400V 24A/16A 60A wymiary (H x W x L) - mm 381 x 305 x 610 ciężar - kg 19.5 typ uchwytu SL60 ciśnienie powietrza - atmosfer 5.2 Gwarancja (urządzenie/uchwyt) części i elektronikę 3/1 certyfikaty CE, ROHS, IP23C, NTRL/C, CCC, C-TICK strona 6

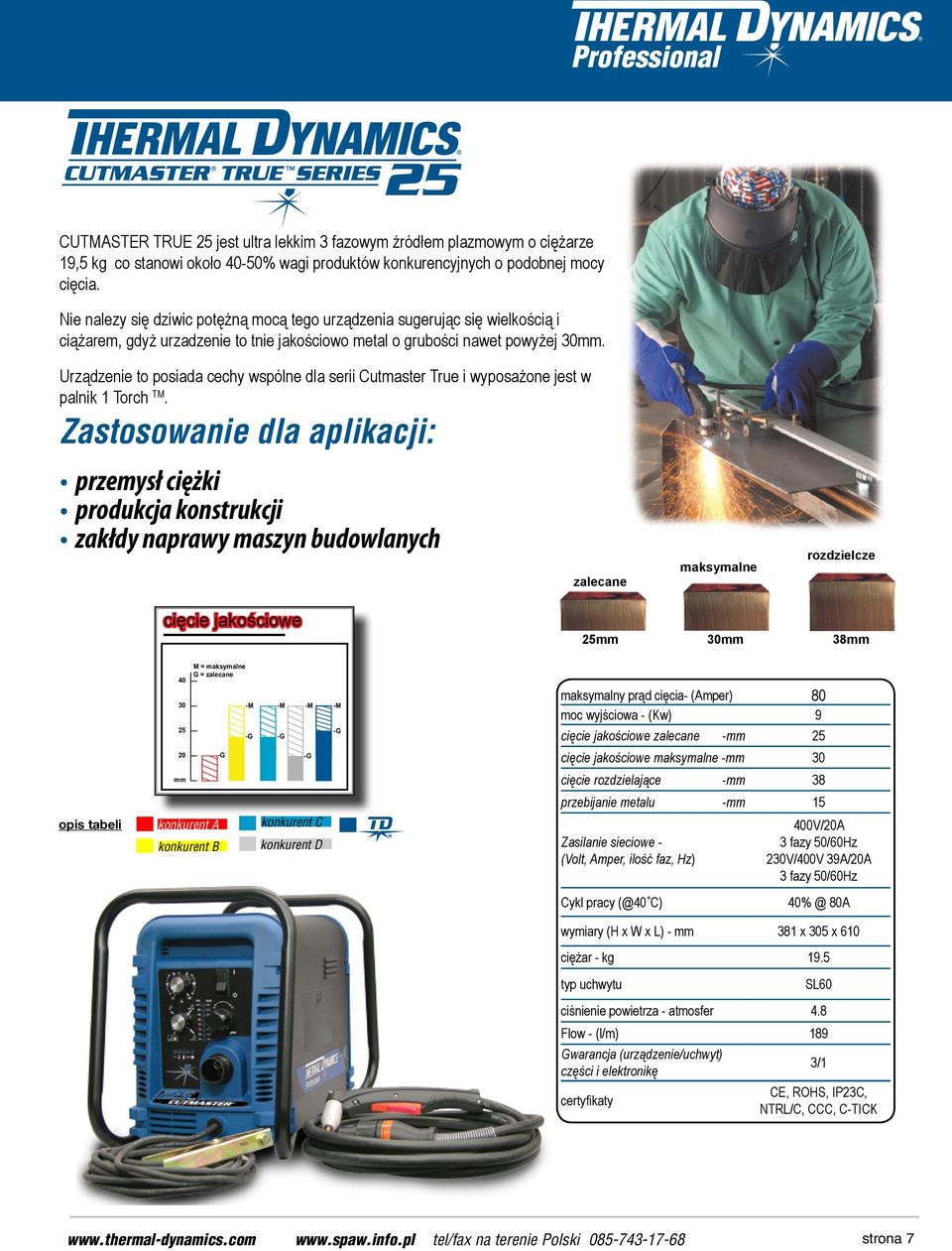

7 35 25 CUTMASTER TRUE 25 jest ultra lekkim 3 fazowym żródłem plazmowym o ciężarze 19,5 kg co stanowi około 40-50% wagi produktów konkurencyjnych o podobnej mocy cięcia. 20 Nie nalezy się dziwic potężną mocą tego urządzenia sugerując się wielkością i ciążarem, gdyż urzadzenie to tnie jakościowo metal o grubości nawet powyżej 30mm. Urządzenie to posiada cechy wspólne dla serii Cutmaster True i wyposażone jest w palnik 1 Torch TM. Zastosowanie dla aplikacji: 10 przemysł ciężki produkcja konstrukcji zakłdy naprawy maszyn budowlanych opis tabeli cięcie jakościowe mm M = maksymalne G = zalecane konkurent A konkurent B konkurent C konkurent D 12 zalecane 25mm maksymalny prąd cięcia- (Amper) 80 moc wyjściowa - (Kw) 9 cięcie jakościowe zalecane -mm 25 cięcie jakościowe maksymalne -mm 30 cięcie rozdzielające -mm 38 przebijanie metalu -mm 15 Zasilanie sieciowe - (Volt, Amper, ilość faz, Hz) Cykl pracy (@40 C) 400V/20A 230V/400V 39A/20A 80A wymiary (H x W x L) - mm 381 x 305 x 610 ciężar - kg 19.5 typ uchwytu maksymalne 30mm rozdzielcze SL60 38mm ciśnienie powietrza - atmosfer 4.8 Flow - (l/m) 189 Gwarancja (urządzenie/uchwyt) części i elektronikę 3/1 certyfikaty CE, ROHS, IP23C, NTRL/C, CCC, C-TICK tel/fax na terenie Polski strona 7

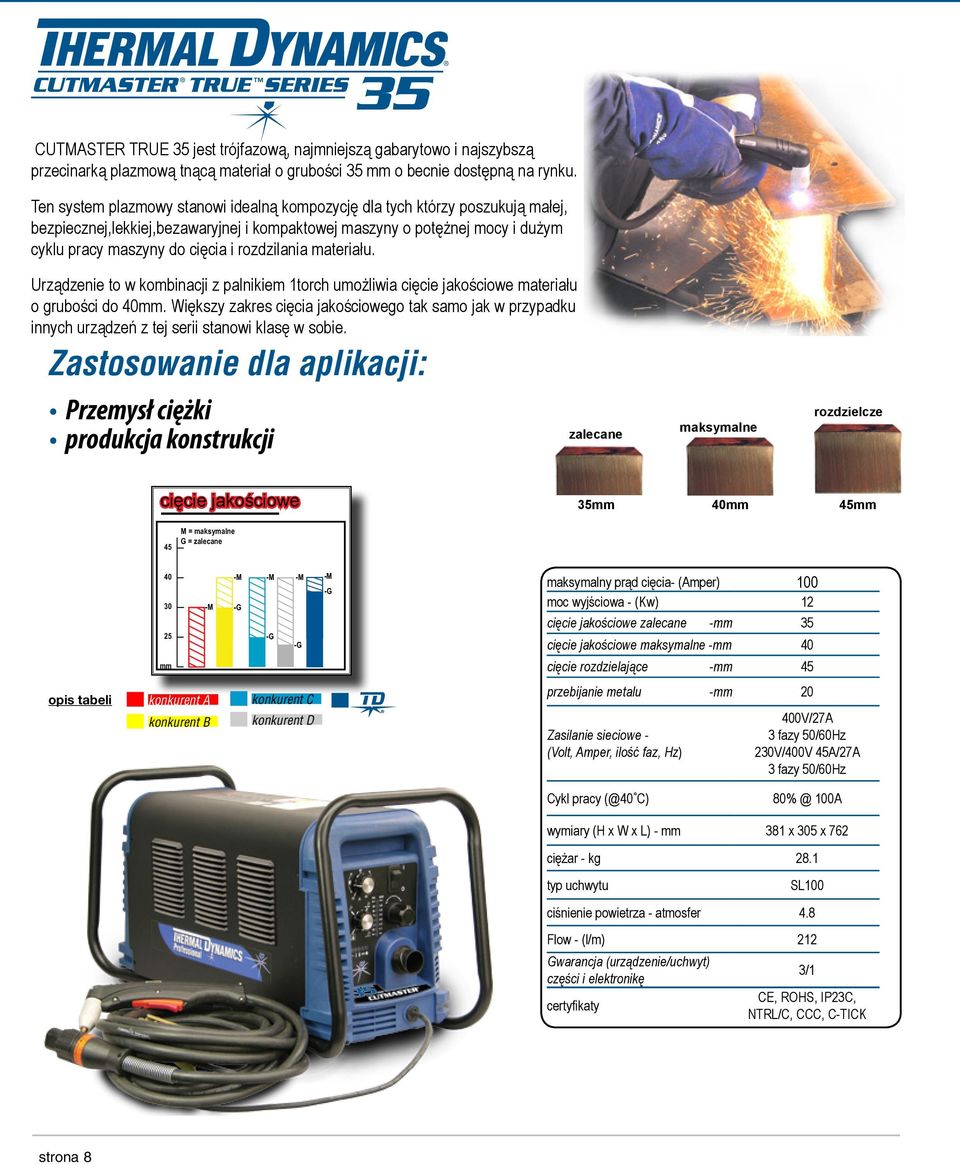

8 40 35 CUTMASTER TRUE 35 jest trójfazową, najmniejszą gabarytowo i najszybszą przecinarką plazmową tnącą materiał o grubości 35 mm o becnie dostępną na rynku. Ten system plazmowy stanowi idealną kompozycję dla tych którzy poszukują małej, bezpiecznej,lekkiej,bezawaryjnej i kompaktowej maszyny o potężnej mocy i dużym cyklu pracy maszyny do cięcia i rozdzilania materiału. 25 Urządzenie to w kombinacji z palnikiem 1torch umożliwia cięcie jakościowe materiału o grubości do 40mm. Większy zakres cięcia jakościowego tak samo jak w przypadku innych urządzeń z tej serii stanowi klasę w sobie. Zastosowanie dla aplikacji: Przemysł ciężki produkcja konstrukcji 20 zalecane maksymalne rozdzielcze cięcie jakościowe 35mm 40mm 45mm mm M = maksymalne G = zalecane 10 maksymalny prąd cięcia- (Amper) 100 moc wyjściowa - (Kw) 12 cięcie jakościowe zalecane -mm 35 cięcie jakościowe maksymalne -mm 40 cięcie rozdzielające -mm 45 opis tabeli konkurent A konkurent B konkurent C konkurent D 12 przebijanie metalu -mm 20 Zasilanie sieciowe - (Volt, Amper, ilość faz, Hz) 400V/27A 230V/400V 45A/27A Cykl pracy (@40 C) 100A wymiary (H x W x L) - mm 381 x 305 x 762 ciężar - kg 28.1 typ uchwytu SL100 ciśnienie powietrza - atmosfer 4.8 Flow - (l/m) 212 Gwarancja (urządzenie/uchwyt) części i elektronikę 3/1 certyfikaty CE, ROHS, IP23C, NTRL/C, CCC, C-TICK strona 8

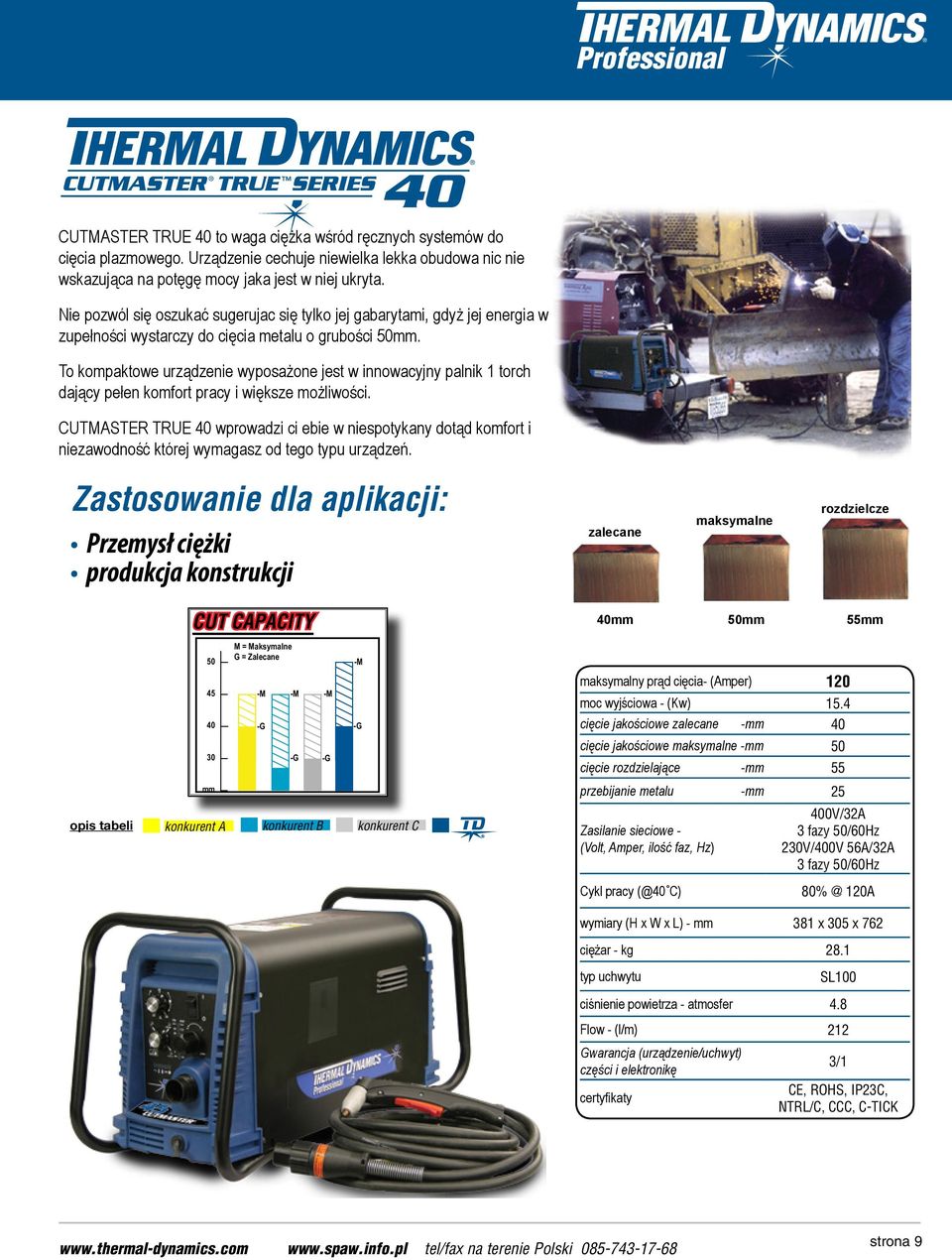

9 40 CUTMASTER TRUE 40 to waga ciężka wśród ręcznych systemów do cięcia plazmowego. Urządzenie cechuje niewielka lekka obudowa nic nie wskazująca na potęgę mocy jaka jest w niej ukryta. Nie pozwól się oszukać sugerujac się tylko jej gabarytami, gdyż jej energia w zupełności wystarczy do cięcia metalu o grubości 50mm. 35 To kompaktowe urządzenie wyposażone jest w innowacyjny palnik 1 torch dający pełen komfort pracy i większe możliwości. CUTMASTER TRUE 40 wprowadzi ci ebie w niespotykany dotąd komfort i niezawodność której wymagasz od tego typu urządzeń. 25 Zastosowanie dla aplikacji: Przemysł ciężki produkcja konstrukcji zalecane maksymalne rozdzielcze CUT CAPACITY mm M = Maksymalne G = Zalecane opis tabeli konkurent A konkurent B konkurent C mm 50mm maksymalny prąd cięcia- (Amper) 120 moc wyjściowa - (Kw) 15.4 cięcie jakościowe zalecane -mm 40 cięcie jakościowe maksymalne -mm 50 cięcie rozdzielające -mm 55 przebijanie metalu -mm 25 Zasilanie sieciowe - (Volt, Amper, ilość faz, Hz) Cykl pracy (@40 C) 55mm 400V/32A 230V/400V 56A/32A 120A wymiary (H x W x L) - mm 381 x 305 x 762 ciężar - kg 28.1 typ uchwytu SL100 ciśnienie powietrza - atmosfer 4.8 Flow - (l/m) 212 Gwarancja (urządzenie/uchwyt) części i elektronikę 3/1 certyfikaty CE, ROHS, IP23C, NTRL/C, CCC, C-TICK tel/fax na terenie Polski strona 9

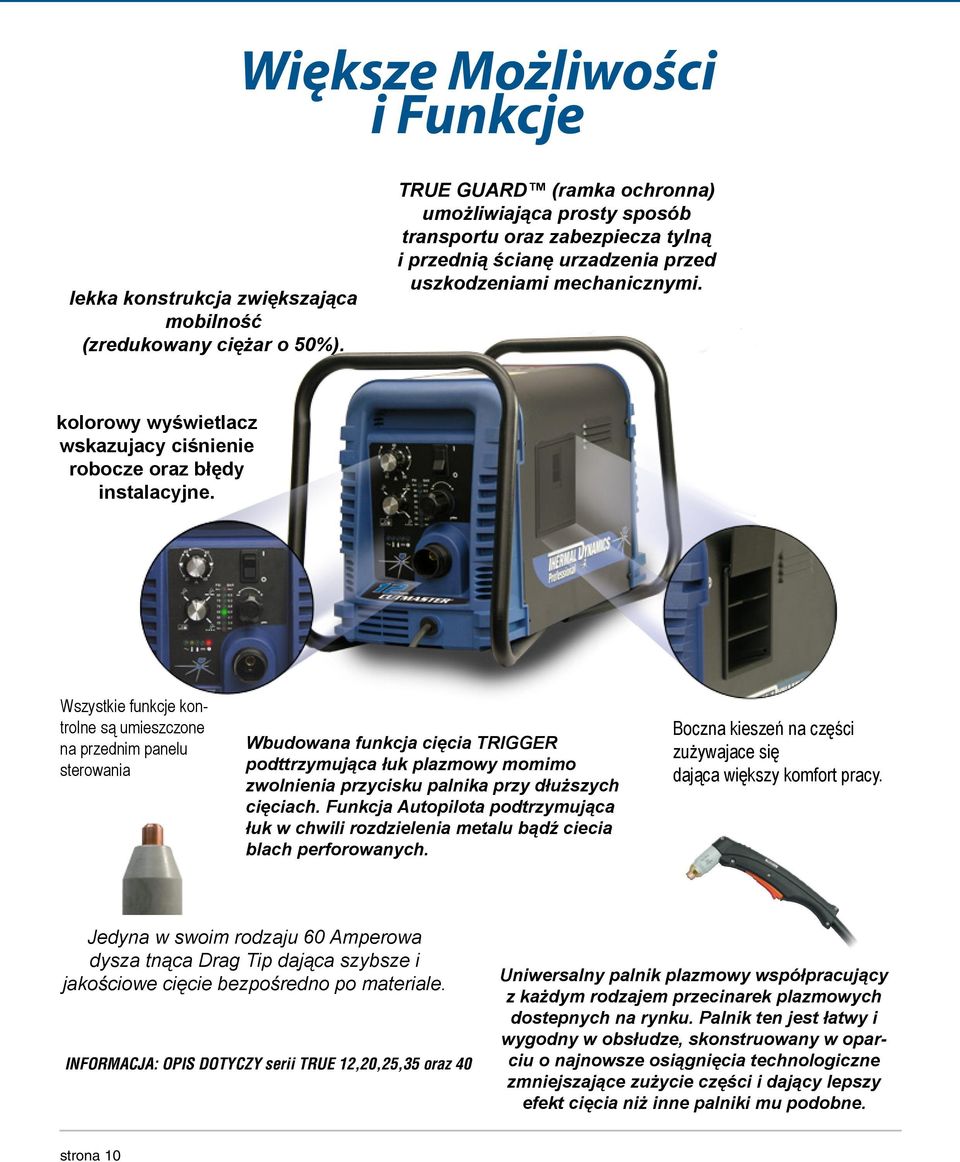

10 Większe Możliwości i Funkcje lekka konstrukcja zwiększająca mobilność (zredukowany ciężar o 50%). TRUE GUARD (ramka ochronna) umożliwiająca prosty sposób transportu oraz zabezpiecza tylną i przednią ścianę urzadzenia przed uszkodzeniami mechanicznymi. kolorowy wyświetlacz wskazujacy ciśnienie robocze oraz błędy instalacyjne. Wszystkie funkcje kontrolne są umieszczone na przednim panelu sterowania Wbudowana funkcja cięcia TRIGGER podttrzymująca łuk plazmowy momimo zwolnienia przycisku palnika przy dłuższych cięciach. Funkcja Autopilota podtrzymująca łuk w chwili rozdzielenia metalu bądź ciecia blach perforowanych. Boczna kieszeń na części zużywajace się dająca większy komfort pracy. Jedyna w swoim rodzaju 60 Amperowa dysza tnąca Drag Tip dająca szybsze i jakościowe cięcie bezpośredno po materiale. INFORMACJA: OPIS DOTYCZY serii TRUE 12,20,25,35 oraz 40 Uniwersalny palnik plazmowy współpracujący z każdym rodzajem przecinarek plazmowych dostepnych na rynku. Palnik ten jest łatwy i wygodny w obsłudze, skonstruowany w oparciu o najnowsze osiągnięcia technologiczne zmniejszające zużycie części i dający lepszy efekt cięcia niż inne palniki mu podobne. strona 10

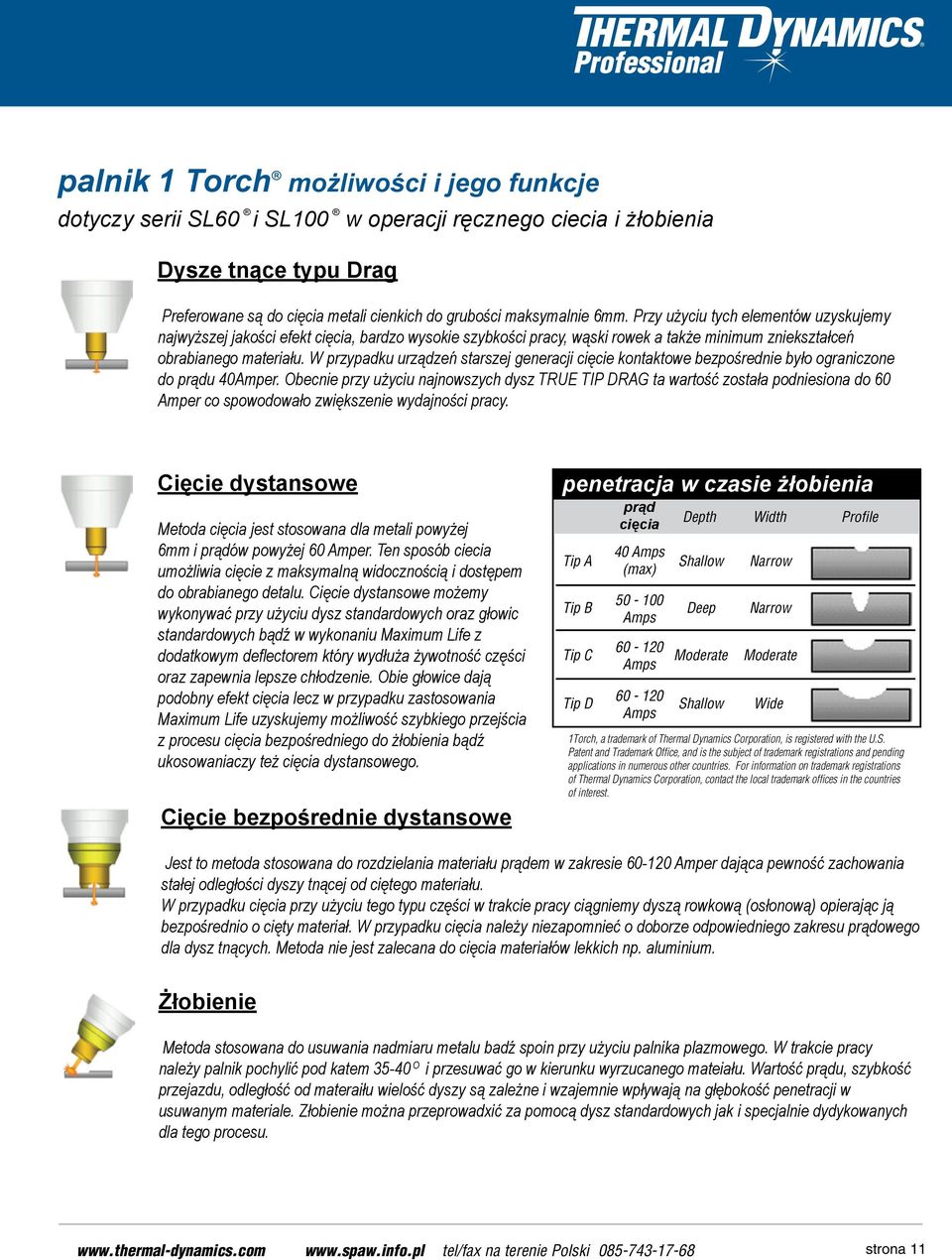

11 palnik 1 Torch możliwości i jego funkcje dotyczy serii SL60 i SL100 w operacji ręcznego ciecia i żłobienia Dysze tnące typu Drag Preferowane są do cięcia metali cienkich do grubości maksymalnie 6mm. Przy użyciu tych elementów uzyskujemy najwyższej jakości efekt cięcia, bardzo wysokie szybkości pracy, wąski rowek a także minimum zniekształceń obrabianego materiału. W przypadku urządzeń starszej generacji cięcie kontaktowe bezpośrednie było ograniczone do prądu 40Amper. Obecnie przy użyciu najnowszych dysz TRUE TIP DRAG ta wartość została podniesiona do 60 Amper co spowodowało zwiększenie wydajności pracy. Cięcie dystansowe Metoda cięcia jest stosowana dla metali powyżej 6mm i prądów powyżej 60 Amper. Ten sposób ciecia umożliwia cięcie z maksymalną widocznością i dostępem do obrabianego detalu. Cięcie dystansowe możemy wykonywać przy użyciu dysz standardowych oraz głowic standardowych bądź w wykonaniu Maximum Life z dodatkowym deflectorem który wydłuża żywotność części oraz zapewnia lepsze chłodzenie. Obie głowice dają podobny efekt cięcia lecz w przypadku zastosowania Maximum Life uzyskujemy możliwość szybkiego przejścia z procesu cięcia bezpośredniego do żłobienia bądź ukosowaniaczy też cięcia dystansowego. Cięcie bezpośrednie dystansowe penetracja w czasie żłobienia Tip A Tip B Tip C Tip D prąd cięcia 40 Amps (max) Amps Amps Amps Depth Shallow Deep Moderate Shallow Width Narrow Narrow Moderate Wide Profile 1Torch, a trademark of Thermal Dynamics Corporation, is registered with the U.S. Patent and Trademark Office, and is the subject of trademark registrations and pending applications in numerous other countries. For information on trademark registrations of Thermal Dynamics Corporation, contact the local trademark offices in the countries of interest. Jest to metoda stosowana do rozdzielania materiału prądem w zakresie Amper dająca pewność zachowania stałej odległości dyszy tnącej od ciętego materiału. W przypadku cięcia przy użyciu tego typu części w trakcie pracy ciągniemy dyszą rowkową (osłonową) opierając ją bezpośrednio o cięty materiał. W przypadku cięcia należy niezapomnieć o doborze odpowiedniego zakresu prądowego dla dysz tnących. Metoda nie jest zalecana do cięcia materiałów lekkich np. aluminium. Żłobienie Metoda stosowana do usuwania nadmiaru metalu badź spoin przy użyciu palnika plazmowego. W trakcie pracy należy palnik pochylić pod katem O i przesuwać go w kierunku wyrzucanego mateiału. Wartość prądu, szybkość przejazdu, odległość od materaiłu wielość dyszy są zależne i wzajemnie wpływają na głębokość penetracji w usuwanym materiale. Złobienie można przeprowadxić za pomocą dysz standardowych jak i specjalnie dydykowanych dla tego procesu. tel/fax na terenie Polski strona 11

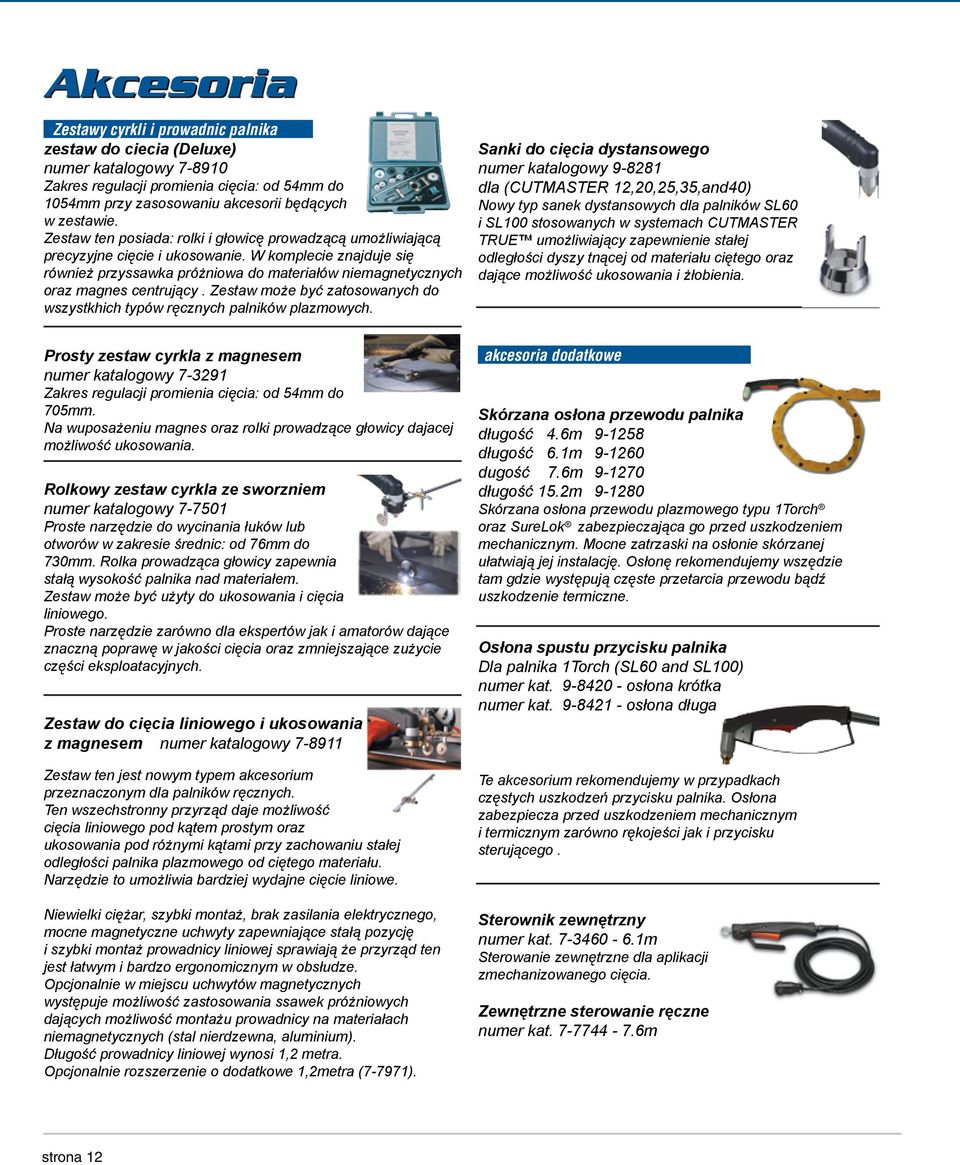

12 Akcesoria Zestawy cyrkli i prowadnic palnika zestaw do ciecia (Deluxe) numer katalogowy Zakres regulacji promienia cięcia: od 54mm do 1054mm przy zasosowaniu akcesorii będących w zestawie. Zestaw ten posiada: rolki i głowicę prowadzącą umożliwiającą precyzyjne cięcie i ukosowanie. W komplecie znajduje się również przyssawka próżniowa do materiałów niemagnetycznych oraz magnes centrujący. Zestaw może być zatosowanych do wszystkhich typów ręcznych palników plazmowych. Sanki do cięcia dystansowego numer katalogowy dla (CUTMASTER 12,20,25,35,and40) Nowy typ sanek dystansowych dla palników SL60 i SL100 stosowanych w systemach CUTMASTER TRUE umożliwiający zapewnienie stałej odległości dyszy tnącej od materiału ciętego oraz dające możliwość ukosowania i żłobienia. Prosty zestaw cyrkla z magnesem numer katalogowy Zakres regulacji promienia cięcia: od 54mm do 705mm. Na wuposażeniu magnes oraz rolki prowadzące głowicy dajacej możliwość ukosowania. Rolkowy zestaw cyrkla ze sworzniem numer katalogowy Proste narzędzie do wycinania łuków lub otworów w zakresie średnic: od 76mm do 730mm. Rolka prowadząca głowicy zapewnia stałą wysokość palnika nad materiałem. Zestaw może być użyty do ukosowania i cięcia liniowego. Proste narzędzie zarówno dla ekspertów jak i amatorów dające znaczną poprawę w jakości cięcia oraz zmniejszające zużycie części eksploatacyjnych. Zestaw do cięcia liniowego i ukosowania z magnesem numer katalogowy Zestaw ten jest nowym typem akcesorium przeznaczonym dla palników ręcznych. Ten wszechstronny przyrząd daje możliwość cięcia liniowego pod kątem prostym oraz ukosowania pod różnymi kątami przy zachowaniu stałej odległości palnika plazmowego od ciętego materiału. Narzędzie to umożliwia bardziej wydajne cięcie liniowe. Niewielki ciężar, szybki montaż, brak zasilania elektrycznego, mocne magnetyczne uchwyty zapewniające stałą pozycję i szybki montaż prowadnicy liniowej sprawiają że przyrząd ten jest łatwym i bardzo ergonomicznym w obsłudze. Opcjonalnie w miejscu uchwytów magnetycznych występuje możliwość zastosowania ssawek próżniowych dających możliwość montażu prowadnicy na materiałach niemagnetycznych (stal nierdzewna, aluminium). Długość prowadnicy liniowej wynosi 1,2 metra. Opcjonalnie rozszerzenie o dodatkowe 1,2metra (7-7971). akcesoria dodatkowe Skórzana osłona przewodu palnika długość 4.6m długość 6.1m dugość 7.6m długość 15.2m Skórzana osłona przewodu plazmowego typu 1Torch oraz SureLok zabezpieczająca go przed uszkodzeniem mechanicznym. Mocne zatrzaski na osłonie skórzanej ułatwiają jej instalację. Osłonę rekomendujemy wszędzie tam gdzie występują częste przetarcia przewodu bądź uszkodzenie termiczne. Osłona spustu przycisku palnika Dla palnika 1Torch (SL60 and SL100) numer kat osłona krótka numer kat osłona długa Te akcesorium rekomendujemy w przypadkach częstych uszkodzeń przycisku palnika. Osłona zabezpiecza przed uszkodzeniem mechanicznym i termicznym zarówno rękojeści jak i przycisku sterującego. Sterownik zewnętrzny numer kat m Sterowanie zewnętrzne dla aplikacji zmechanizowanego cięcia. Zewnętrzne sterowanie ręczne numer kat m strona 12

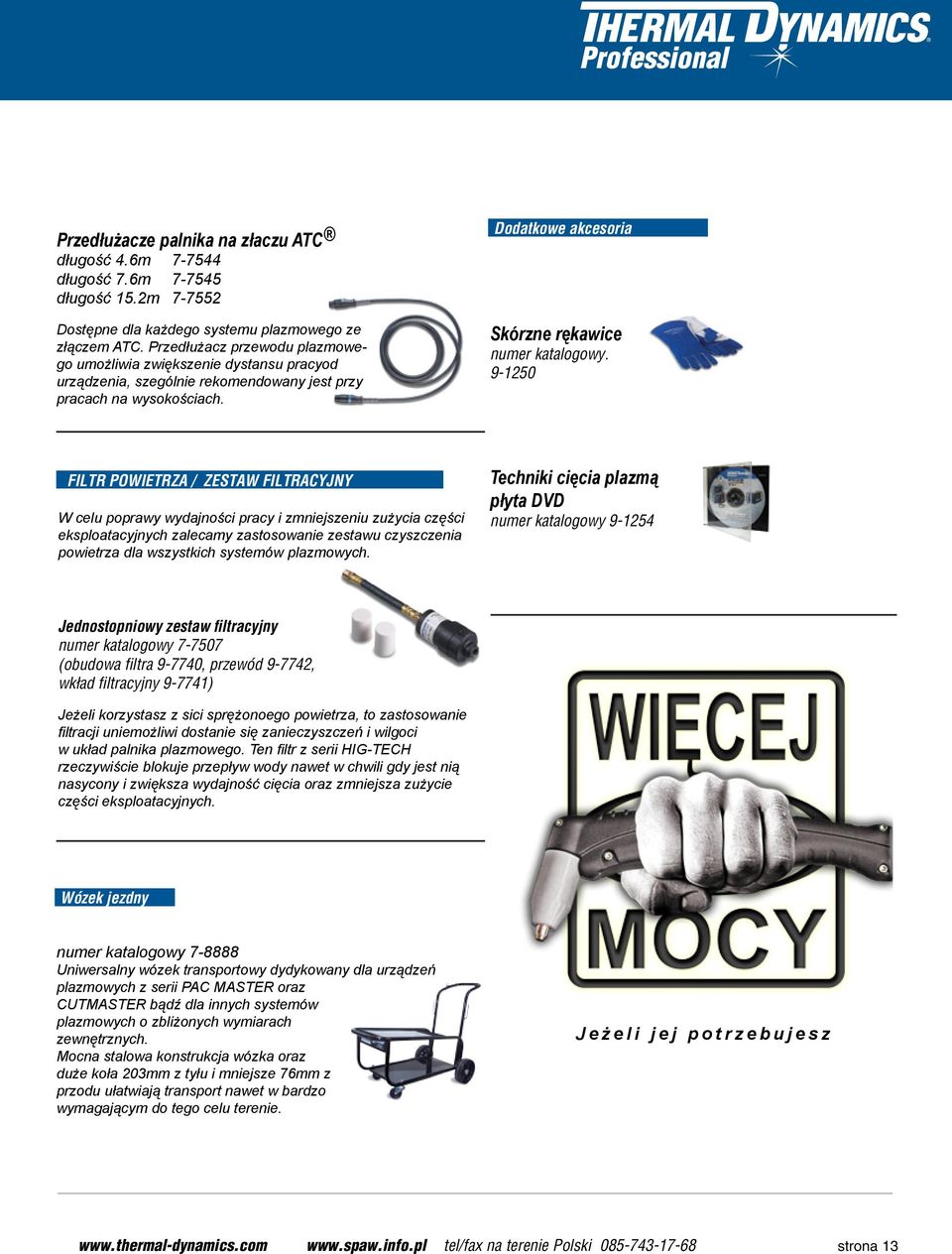

13 Przedłużacze palnika na złaczu ATC długość 4.6m długość 7.6m długość 15.2m Dostępne dla każdego systemu plazmowego ze złączem ATC. Przedłużacz przewodu plazmowego umożliwia zwiększenie dystansu pracyod urządzenia, szególnie rekomendowany jest przy pracach na wysokościach. Dodatkowe akcesoria Skórzne rękawice numer katalogowy FILTR POWIETRZA / ZESTAW FILTRACYJNY W celu poprawy wydajności pracy i zmniejszeniu zużycia części eksploatacyjnych zalecamy zastosowanie zestawu czyszczenia powietrza dla wszystkich systemów plazmowych. Techniki cięcia plazmą płyta DVD numer katalogowy Jednostopniowy zestaw filtracyjny numer katalogowy (obudowa filtra , przewód , wkład filtracyjny ) Jeżeli korzystasz z sici sprężonoego powietrza, to zastosowanie filtracji uniemożliwi dostanie się zanieczyszczeń i wilgoci w układ palnika plazmowego. Ten filtr z serii HIG-TECH rzeczywiście blokuje przepływ wody nawet w chwili gdy jest nią nasycony i zwiększa wydajność cięcia oraz zmniejsza zużycie części eksploatacyjnych. Wózek jezdny numer katalogowy Uniwersalny wózek transportowy dydykowany dla urządzeń plazmowych z serii PAC MASTER oraz CUTMASTER bądź dla innych systemów plazmowych o zbliżonych wymiarach zewnętrznych. Mocna stalowa konstrukcja wózka oraz duże koła 203mm z tyłu i mniejsze 76mm z przodu ułatwiają transport nawet w bardzo wymagającym do tego celu terenie. J e ż e l i j e j p o t r z e b u j e s z tel/fax na terenie Polski strona 13

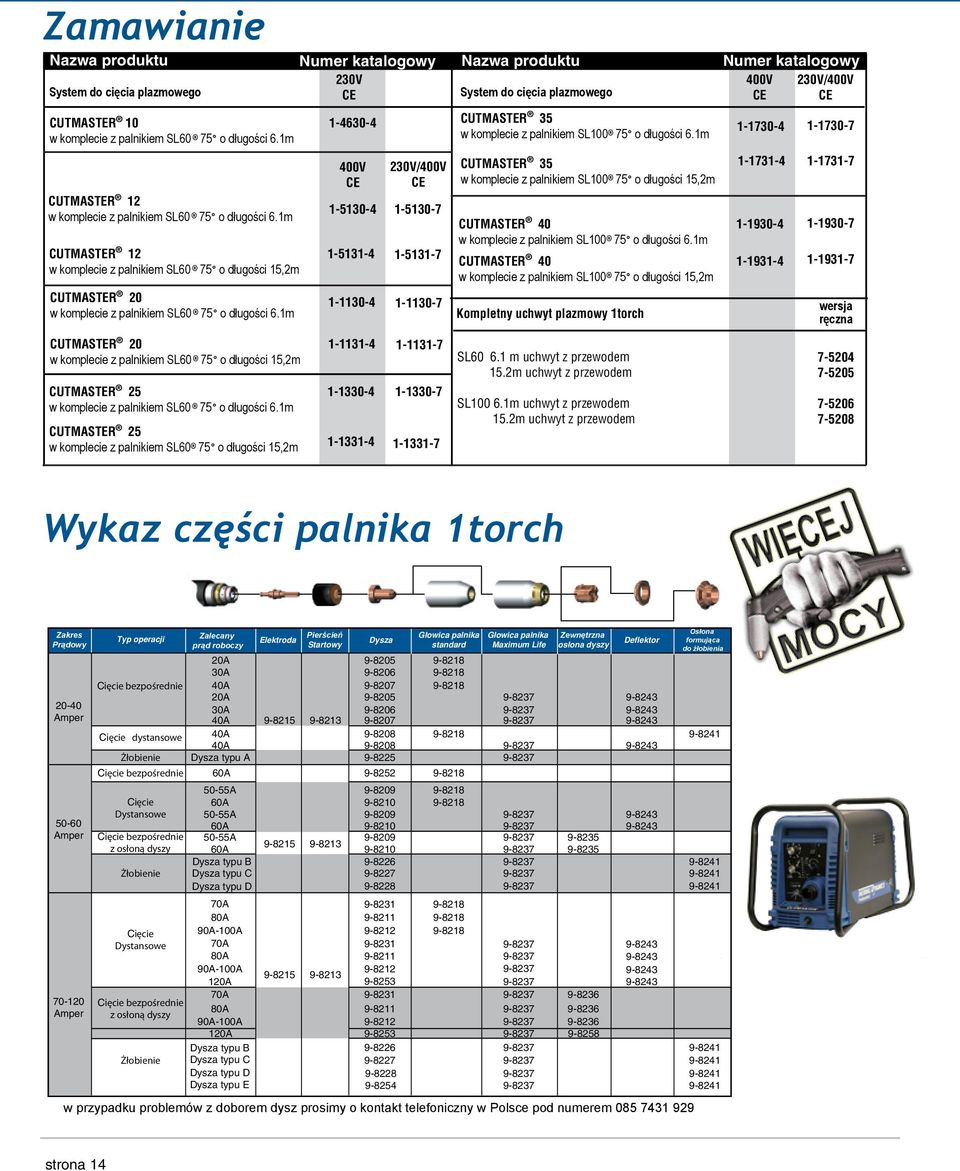

14 Zamawianie Nazwa produktu System do cięcia plazmowego CUTMASTER 10 w komplecie z palnikiem SL60 75 o długości 6.1m CUTMASTER 12 w komplecie z palnikiem SL60 75 o długości 6.1m CUTMASTER 12 w komplecie z palnikiem SL60 75 o długości 15,2m CUTMASTER 20 w komplecie z palnikiem SL60 75 o długości 6.1m CUTMASTER 20 w komplecie z palnikiem SL60 75 o długości 15,2m CUTMASTER 25 w komplecie z palnikiem SL60 75 o długości 6.1m CUTMASTER 25 w komplecie z palnikiem SL60 75 o długości 15,2m Numer katalogowy 230V CE V CE V/400V CE Nazwa produktu System do cięcia plazmowego CUTMASTER 35 w komplecie z palnikiem SL o długości 6.1m CUTMASTER 35 w komplecie z palnikiem SL o długości 15,2m CUTMASTER 40 w komplecie z palnikiem SL o długości 6.1m CUTMASTER 40 w komplecie z palnikiem SL o długości 15,2m Kompletny uchwyt plazmowy 1torch SL m uchwyt z przewodem 15.2m uchwyt z przewodem SL m uchwyt z przewodem 15.2m uchwyt z przewodem Numer katalogowy 400V 230V/400V CE CE wersja ręczna Wykaz części palnika 1torch Zakres Prądowy Amper Amper Amper Typ operacji Cięcie bezpośrednie Cięcie dystansowe Żłobienie Cięcie bezpośrednie Cięcie Dystansowe Cięcie bezpośrednie z osłoną dyszy Żłobienie Cięcie Dystansowe Cięcie bezpośrednie z osłoną dyszy Żłobienie Zalecany prąd roboczy 20A 30A 40A 20A 30A 40A 40A 40A Dysza typu A 60A 50-55A 60A 50-55A 60A 50-55A 60A Dysza typu B Dysza typu C Dysza typu D 70A 80A 90A-100A 70A 80A 90A-100A 120A 70A 80A 90A-100A 120A Dysza typu B Dysza typu C Dysza typu D Dysza typu E Elektroda Pierścień Startowy Dysza Głowica palnika standard w przypadku problemów z doborem dysz prosimy o kontakt telefoniczny w Polsce pod numerem Głowica palnika Maximum Life Zewnętrzna osłona dyszy Deflektor Osłona formująca do żłobienia strona 14

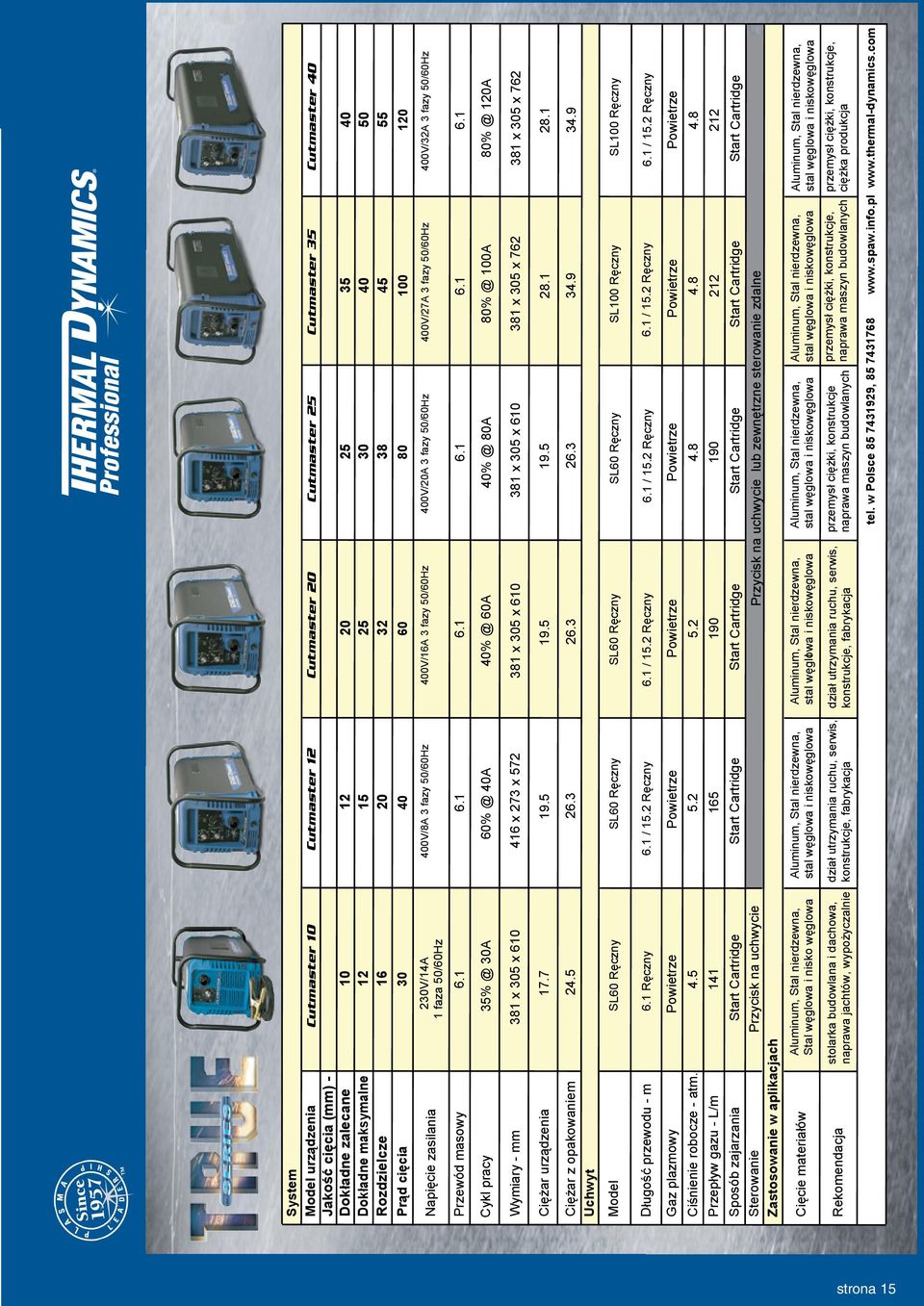

15 System Model urządzenia Cutmaster 10 Cutmaster 12 Cutmaster 20 Cutmaster 25 Cutmaster 35 Cutmaster 40 Jakość cięcia (mm) - Dokładne zalecane Dokładne maksymalne Rozdzielcze Prąd cięcia Napięcie zasilania 230V/14A 1 faza 50/60Hz 400V/8A 400V/16A 400V/20A 400V/27A 400V/32A Przewód masowy Cykl pracy 30A 40A 60A 80A 100A 120A Wymiary - mm 381 x 305 x x 273 x x 305 x x 305 x x 305 x x 305 x 762 Ciężar urządzenia Ciężar z opakowaniem Uchwyt Model SL60 Ręczny SL100 Ręczny SL60 Ręczny SL60 Ręczny SL60 Ręczny SL100 Ręczny Długość przewodu - m 6.1 Ręczny 6.1 / 15.2 Ręczny 6.1 / 15.2 Ręczny 6.1 / 15.2 Ręczny 6.1 / 15.2 Ręczny 6.1 / 15.2 Ręczny Gaz plazmowy Powietrze Powietrze Powietrze Powietrze Powietrze Ciśnienie robocze - atm Przepływ gazu - L/m Sposób zajarzania Start Cartridge Start Cartridge Start Cartridge Start Cartridge Start Cartridge Sterowanie Zastosowanie w aplikacjach Przycisk na uchwycie Przycisk na uchwycie lub zewnętrzne sterowanie zdalne Powietrze Start Cartridge Cięcie materiałów Rekomendacja Aluminum, Stal nierdzewna, Stal węglowa i nisko węglowa stolarka budowlana i dachowa, naprawa jachtów, wypożyczalnie Aluminum, Stal nierdzewna, stal węglowa i niskowęglowa dział utrzymania ruchu, serwis, konstrukcje, fabrykacja Aluminum, Stal nierdzewna, stal węglowa l i niskowęglowa dział utrzymania ruchu, serwis, konstrukcje, fabrykacja Aluminum, Stal nierdzewna, stal węglowa i niskowęglowa przemysł ciężki, konstrukcje naprawa maszyn budowlanych Aluminum, Stal nierdzewna, stal węglowa i niskowęglowa przemysł ciężki, konstrukcje, naprawa maszyn budowlanych Aluminum, Stal nierdzewna, stal węglowa i niskowęglowa przemysł ciężki, konstrukcje, ciężka produkcja tel. w Polsce , strona 15

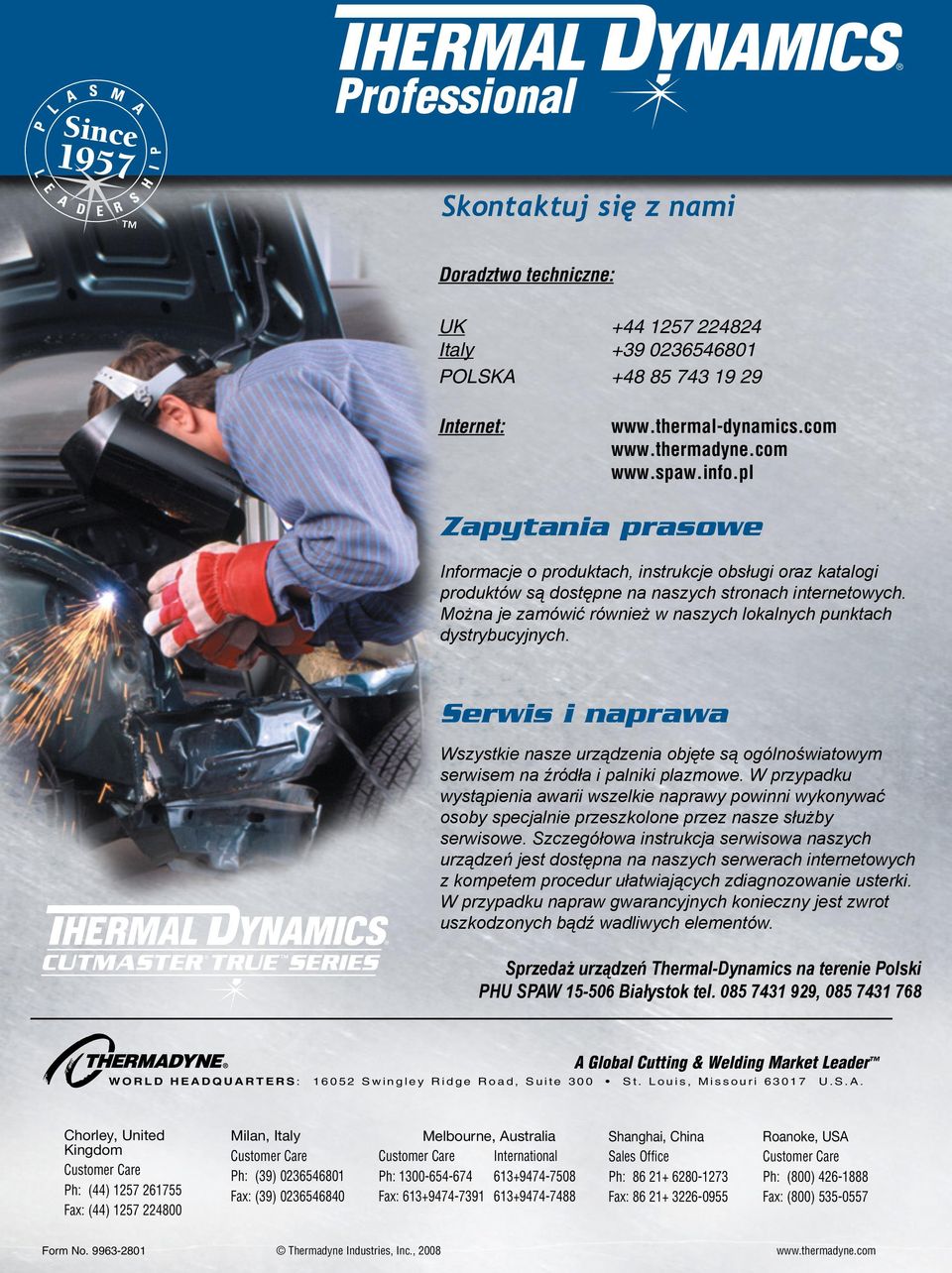

16 Skontaktuj się z nami Doradztwo techniczne: UK Italy POLSKA Internet: Zapytania prasowe Informacje o produktach, instrukcje obsługi oraz katalogi produktów są dostępne na naszych stronach internetowych. Można je zamówić również w naszych lokalnych punktach dystrybucyjnych. Serwis i naprawa Wszystkie nasze urządzenia objęte są ogólnoświatowym serwisem na źródła i palniki plazmowe. W przypadku wystąpienia awarii wszelkie naprawy powinni wykonywać osoby specjalnie przeszkolone przez nasze służby serwisowe. Szczegółowa instrukcja serwisowa naszych urządzeń jest dostępna na naszych serwerach internetowych z kompetem procedur ułatwiających zdiagnozowanie usterki. W przypadku napraw gwarancyjnych konieczny jest zwrot uszkodzonych bądź wadliwych elementów. Sprzedaż urządzeń Thermal-Dynamics na terenie Polski PHU SPAW Białystok tel , A Global Cutting & Welding Market Leader W O R L D H E A D Q U A R T E R S : S w i n g l e y R i d g e R o a d, S u i t e S t. L o u i s, M i s s o u r i U. S. A. Chorley, United Kingdom Customer Care Ph: (44) Fax: (44) Milan, Italy Customer Care Ph: (39) Fax: (39) Melbourne, Australia Customer Care International Ph: Fax: Shanghai, China Sales Office Ph: Fax: Roanoke, USA Customer Care Ph: (800) Fax: (800) Form No Thermadyne Industries, Inc.,
