1 Instrukcja użytkowania Domofon WiFi Nr zam.:

2 Spis treści Strona 1. Wprowadzenie Wyjaśnienie symboli Zastosowanie zgodne z przeznaczeniem Zawartość zestawu Zasady bezpieczeństwa...8 a) Informacje ogólne...8 b) Zasilacz sieciowy wtykowy...9 c) Jednostka zewnętrzna Elementy obsługowe i złącza Montaż i podłączenie...13 a) Montaż jednostki zewnętrznej...13 b) Podłączenie jednostki zewnętrznej Instalacja i pierwsze uruchomienie aplikacji...18 a) Instalacja aplikacji...18 b) Pierwsze uruchomienie aplikacji Pierwsza konfiguracja systemu domofonu WiFi...22 a) Konfiguracja WLAN...22 b) Konfiguracja dla LAN

3 10. Ustawienia zaawansowane...28 a) Dodawanie kolejnego urządzenia do... systemu domofonu WiFi...28 b) Usuwanie domofonu WiFi z listy urządzeń...29 c) Ustawienie daty i godziny...30 d) Zarządzanie powiadomieniami...33 e) Inne ustawienia Obsługa...36 a) Obsługa ogólna...36 b) Podgląd na żywo...38 c) Nagrywanie video...39 d) Dalsze ustawienia i opcje użytkowania Resetowanie do ustawień fabrycznych Usuwanie błędów Konserwacja i czyszczenie Deklaracja zgodności (DOC) Utylizacja Dane techniczne...47 a) Jednostka zewnętrzna...47 b) Zasilacz sieciowy wtykowy

4 1. Wprowadzenie Droga Klientko/Drogi Kliencie, dziękujemy za zakup niniejszego produktu. Aby utrzymać ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji użytkowania! Niniejsza instrukcja użytkowania dołączona jest do produktu. Zawiera ważne wskazówki dotyczące uruchomienia i obsługi. Należy o niej pamiętać również wówczas, gdy produkt przekazywany jest osobom trzecim. Z tego względu instrukcję tę należy zachować! W przypadku pytań technicznych prosimy o kontakt: Kontakt z Biurem obsługi Klienta Klient indywidualny Klient biznesowy bok@conrad.pl b2b@conrad.pl Tel: (12) (12) Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, Kraków, Polska 4

5 2. Wyjaśnienie symboli Symbol błyskawicy w trójkącie stosowany jest, gdy istnieje zagrożenie dla zdrowia, takie jak np. porażenie prądem. Symbol z wykrzyknikiem w trójkącie oznacza ważne zalecenia tej instrukcji, których należy bezwzględnie przestrzegać. Symbol strzałki pojawia się w miejscach, w których znajdują się dokładne wskazówki i porady dotyczące eksploatacji. 3. Zastosowanie zgodne z przeznaczeniem Produkt służy do monitorowania wejścia do prywatnych mieszkań i domów. Jeśli przycisk dzwonka zostanie naciśnięty na jednostce zewnętrznej, to zostaną Państwo o tym poinformowani na ekranie smartfona bądź tabletu, jeśli będzie on połączony z jednostką zewnętrzną. Za pomocą kamery, głośnika i mikrofonu wbudowanych w jednostkę zewnętrzną mogą Państwo sprawdzić na ekranie smartfona bądź tabletu, kto stoi przed drzwiami. W razie potrzeby przycisk otwierania drzwi może zostać uruchomiony za pomocą aplikacji. W ciemności kamera zostaje oświetlona 4 diodami LED na podczerwień. 5

6 Przesyłanie obrazu i dźwięku pomiędzy jednostką zewnętrzną a Państwa siecią odbywa się głównie w sposób bezprzewodowy za pomocą WLAN. Mogą Państwo również połączyć jednostkę zewnętrzną z Państwa siecią za pomocą kabla LAN. Państwa smartfon bądź tablet podłączony jest w zwykły sposób do normalnej sieci WLAN. Zasilanie przebiega przy pomocy dołączonego zasilacza. Ze względów bezpieczeństwa i zgodności z certyfikatem przebudowa i/lub modyfikacja produktu jest zabroniona. Korzystanie z produktu do celów innych niż wcześniej opisane może prowadzić do jego uszkodzenia. Ponadto, niewłaściwe użytkowanie może spowodować powstanie zagrożeń, takich jak zwarcie, pożar, porażenie prądem itp. Należy uważnie przeczytać instrukcję użytkowania i zachować ją na przyszłość. Przedmiot należy przekazywać osobom trzecim wyłącznie razem z instrukcją użytkowania. Należy przestrzegać wszystkich zasad bezpieczeństwa i wszelkich innych informacji zawartych w instrukcji użytkowania. Niniejszy produkt zgodny jest z obowiązującymi normami krajowymi i europejskimi. Wszystkie nazwy firm i produktów należą do znaków towarowych aktualnego właściciela. Wszelkie prawa zastrzeżone. 6

7 4. Zawartość zestawu Domofon WiFi Zasilacz sieciowy Zasilacz Klucz imbusowy 2 x kołek 2 x śrubka 10 x Złączka kablowa Antena Instrukcja użytkowania Aktualne instrukcje użytkowania Pobierz aktualne instrukcje użytkowania za pomocą łącza lub przeskanuj widoczny kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej. 7

8 5. Zasady bezpieczeństwa W przypadku uszkodzeń spowodowanych niezastosowaniem się do tej instrukcji użytkowania rękojmia/gwarancja wygasa. Nie ponosimy żadnej odpowiedzialności za szkody pośrednie! W przypadku uszkodzenia mienia lub ciała spowodowanego niewłaściwym użytkowaniem urządzenia lub nieprzestrzeganiem zasad bezpieczeństwa, producent nie ponosi żadnej odpowiedzialności. W takich przypadkach rękojmia/ gwarancja traci ważność! 8 a) Informacje ogólne Ze względów bezpieczeństwa i zgodności z certyfikatem, przebudowa i/lub modyfikacja produktu na własną rękę nie są dozwolone. Ten produkt nie jest zabawką i nie należy dopuścić, aby znalazł się w rękach dzieci. Należy zachować ostrożność podczas obchodzenia się z produktem: Uderzenia, wstrząsy lub upadki nawet z niewielkiej wysokości mogą spowodować uszkodzenie urządzenia. Jeśli zauważy się uszkodzenie produktu, nie należy go uruchamiać, lecz zgłosić się do specjalistycznego warsztatu lub zutylizować go w sposób przyjazny dla środowiska.

9 Przyjmuje się, że bezpieczna praca urządzenia nie jest możliwa, jeśli: -- produkt nosi widoczne znamiona uszkodzenia -- urządzenie nie działa -- produkt był przechowywany w niekorzystnych warunkach -- doszło do poważnych uszkodzeń podczas transportu Nie wolno dopuścić do tego, aby opakowanie było łatwo dostępne, może okazać się ono niebezpieczną zabawką dla dzieci. W przypadku użytkowania przemysłowego należy przestrzegać wydanych przez Związki Stowarzyszeń Zawodowych przepisów zapobiegania nieszczęśliwym wypadkom, dotyczących urządzeń elektrycznych i urządzeń służących do produkcji energii elektrycznej. W przypadku pytań, na które odpowiedzi nie można znaleźć w instrukcji obsługi, należy skontaktować się z naszym działem pomocy technicznej lub z innym wykwalifikowanym specjalistą. b) Zasilacz sieciowy wtykowy Budowa zasilacza jest zgodna z II klasą ochronności. Zasilacz należy podłączać poprzez zasilenie sieciowe tylko do właściwego gniazdka publicznej sieci zasilającej. 9

10 Gniazdko sieciowe dla zasilacza musi znajdować się w pobliżu stacji zewnętrznej i być łatwo dostępne. Zasilacz przeznaczony jest wyłącznie do użytku w suchym, zamkniętym pomieszczeniu, nie należy dopuścić do jego zawilgocenia lub zamoczenia. Istnieje niebezpieczeństwo porażenia prądem. Nigdy nie należy odłączać zasilacza sieciowego od gniazda chwytając za kabel. Należy chronić przewód zasilający zasilacza trzymając go z dala od ostrych krawędzi, nie należy na nim stawać. Jeśli zasilacz sieciowy jest uszkodzony, nie należy go dotykać. Istnieje niebezpieczeństwo porażenia prądem! Należy wielobiegunowo odłączyć zasilanie gniazdka sieciowego, do którego podłączona jest wtyczka zasilania (wyłączyć połączony z nim wyłącznik bezpieczeństwa lub wyjąć bezpiecznik, a następnie wyłączyć wyłącznik różnicowoprądowy). Następnie należy odłączyć zasilacz od gniazda zasilania. Uszkodzony zasilacz należy wymienić na identyczny nowy zasilacz. 10

11 c) Jednostka zewnętrzna Jednostka zewnętrzna jest przeznaczona do użytku w pomieszczeniach zamkniętych oraz na zewnątrz. Nie można użytkować urządzenia w wodzie ani pod wodą, ponieważ może ono zostać wówczas zniszczone. Jednostkę zewnętrzną należy zamontować na zewnątrz pod okapem (np. pod daszkiem). Należy upewnić się, że kabel przyłączeniowy nie jest miażdżony, łamany lub uszkadzany przez ostre krawędzie. Należy zamontować jednostkę zewnętrzną w taki sposób, by kamera nie była skierowana bezpośrednio w stronę źródła jasnego światła (np. słońce lub reflektory). Prowadzi to nie tylko do przesterowanego i nieużytecznego obrazu, ale może także prowadzić do ciągłej ekspozycji czujnika obrazu na uszkodzenia. Przed montażem jednostki zewnętrznej należy również zwrócić uwagę na obowiązujące przepisy, czy używanie kamery lub jej skierowanie jest właściwe dla określonego miejsca. 11

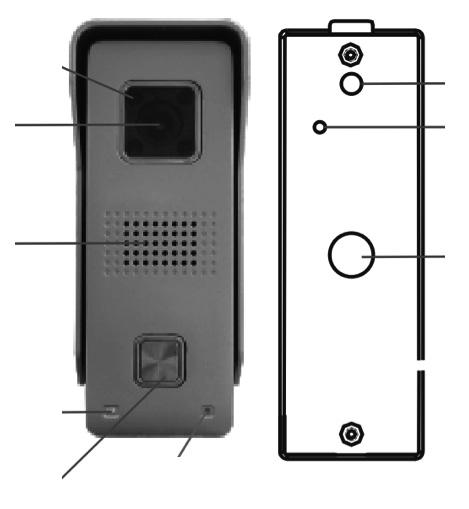

12 6. Elementy obsługowe i złącza Jednostka zewnętrzna diod LED na podczerwień 2 Kamera 3 Głośnik Czujnik zmierzchowy 5 Przycisk dzwonka 6 Mikrofon 7 Przełącznik sabotażowy do jednostki zewnętrznej; jeśli jednostka zewnętrzna zostanie bez upoważnienia usunięta z ram ochronnych, uruchomiony zostanie alarm 8 Przycisk Reset 9 Otwór na wiązkę kabli 12

13 7. Montaż i podłączenie a) Montaż jednostki zewnętrznej Jednostka zewnętrzna powinna zostać zamontowana w miejscu chronionym obok drzwi wejściowych (np. pod daszkiem), aby osoba naciskająca przycisk dzwonka stała dokładnie przed urządzeniem. Należy zamontować jednostkę zewnętrzną w miejscu o dobrym odbiorze sygnału WLAN. Jeśli sygnał w wybranym miejscu montażu jest niewystarczający, to należy dodatkowo skorzystać ze wzmacniacza. Mogą Państwo również połączyć jednostkę zewnętrzną z Państwa siecią za pomocą kabla LAN. Należy wybrać taką wysokość montażu, aby kamera skierowana była na twarz odwiedzającego. Należy zamocować w ścianie ramę ochronną dla jednostki zewnętrznej za pomocą dwóch dołączonych śrub i w razie potrzeby kołków. Można również przykleić jednostkę zewnętrzną za pomocą powierzchni klejącej na tylnej stronie ściany. Do montażu kabla przeznaczony jest odpowiedni otwór w środku ramy. Do przeprowadzenia przez ścianę wymagany jest odwiert o średnicy 8-10 mm. 13

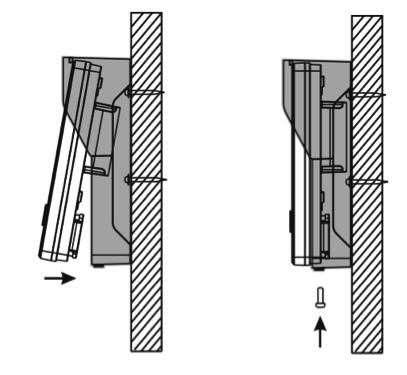

14 Jednostkę zewnętrzną należy zamontować na stabilnej, lecz nie metalowej powierzchni i nie w pobliżu innych elektrycznych/elektronicznych urządzeń. Należy zwrócić uwagę na to, aby podczas wiercenia lub zakręcania nie uszkodzić żadnych kabli lub przewodów! To samo dotyczy rozkładania kabli doprowadzających/łączących (zaopatrujących w energię elektryczną/ zasilających przycisk automatycznego otwierania drzwi) i ewentualnie wykonywanych wtedy prac murarskich. Należy umieścić jednostkę zewnętrzną w ramie ochronnej w sposób ukazany na następującym obrazku (uchylić ku górze, a następnie zatrzasnąć). Następnie należy zabezpieczyć jednostkę zewnętrzną w ramie ochronnej za pomocą dołączonej śruby. b) Podłączenie jednostki zewnętrznej Należy podłączyć wszystkie przewody wg. następującego schematu przyłączy. Do podłączania kabla służy 10 jednostronnych łączników kabli znajdujących się w przesyłce. Należy wprowadzić oba podlegające podłączeniu przewody po jednym do obu otworów łącznika. Następnie należy przycisnąć pomarańczową część łącznika, tak jak pokazano w schemacie przyłączy. 14

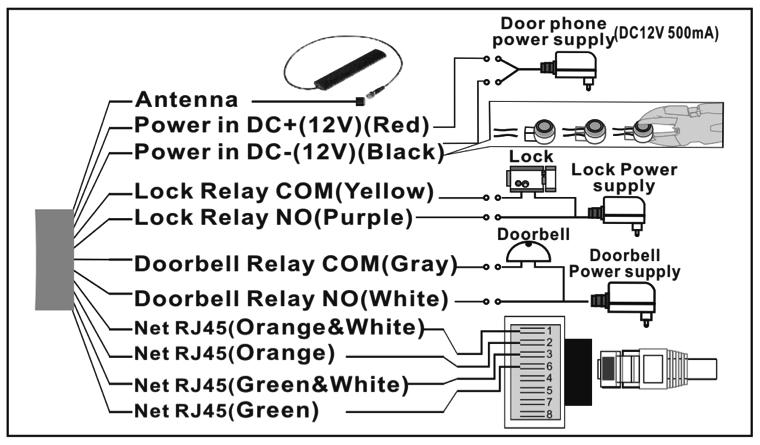

15 Do złącza Antenna (styk typu śrubowego/sma) należy podłączyć antenę WLAN z dostawy. Do czerwonego kabla Power in DC+(12V) należy podłączyć czerwony przewód wtykowego zasilacza sieciowego. Do czarnego kabla Power in DC-(12V) należy podłączyć czarny przewód wtykowego zasilacza sieciowego. Do przewodów Lock Relay COM oraz Lock Relay NO należy podłączyć przycisk automatycznego otwierania drzwi. Przewód wychodzący z przycisku automatycznego otwierania drzwi należy podłączyć do żółtego kabla, a przewód wychodzący z zasilacza w napięcie należy podłączyć do fioletowego kabla. Jednostka zewnętrzna dysponuje bezpotencjałowym przekaźnikiem przycisku automatycznego otwierania drzwi o wytrzymałości do 36 V (AC/DC) oraz 3 A. Przycisk automatycznego otwierania drzwi może być również używany jako otwieracz. 15

16 Przycisk automatycznego otwierania drzwi typu Fail Secure (otwieranie drzwi za pomocą prądu roboczego): Ten przycisk automatycznego otwierania drzwi jest bardzo powszechnym rodzajem otwieracza drzwi domowych. Blokady zatrzasku w otwieraczu drzwi są zwalniane wówczas, gdy pojawi się prąd roboczy, np. gdy naciśnięty zostanie przycisk otwieracza drzwi w mieszkaniu. Następnie drzwi się otworzą i gość zostanie wpuszczony do mieszkania. W przypadku braku prądu roboczego drzwi pozostaną zamknięte. Ważne! Jednostka zewnętrzna może funkcjonować wyłącznie przy użyciu napięcia stałego 12 V/DC. Nigdy nie należy podłączać jednostki zewnętrznej do prądu zmiennego (np. od transformatora przycisku dzwonka), ponieważ może to doprowadzić do uszkodzenia jednostki zewnętrznej. Utrata rękojmi/gwarancji! Styk przekaźnika jest bezpotencjałowy, z tego powodu przycisk automatycznego otwierania drzwi może być zasilany prądem stałym, jak również prądem zmiennym. 16

17 Do przewodów Doorbell Relay COM oraz Doorbell Relay NO należy podłączyć, w razie konieczności, dodatkowy dzwonek do drzwi. Przewód wychodzący z przycisku dzwonka należy podłączyć do szarego kabla, a przewód wychodzący z zasilacza w napięcie należy podłączyć do białego kabla. Jednostka zewnętrzna dysponuje bezpotencjałowym przekaźnikiem do dodatkowego dzwonka o wytrzymałości maks. 36 V (AC/DC) oraz maks. 3 A. Gdy przycisk dzwonka zostanie naciśnięty, to przekaźnik zostanie zamknięty. Styk przekaźnika jest bezpotencjałowy, z tego powodu dodatkowy dzwonek może być zasilany prądem stałym, jak również prądem zmiennym. Istnieje również możliwość podłączenia karty sieciowej. Jest to oczywiście konieczne tylko wtedy, gdy jednostka zewnętrzna nie jest obsługiwana przez WLAN, lecz LAN. Następnie należy umieścić 4 przewody Net RF45 jednostki zewnętrznej następująco we wtyki karty sieciowej i zamknąć następnie małą przezroczystą pokrywkę, dzięki czemu kabel zostanie przyciśnięty do styku. Pomarańczowy/biały = wtyk1; pomarańczowy = wtyk2; zielony/biały = wtyk3; zielony = wtyk6 W razie konieczności należy teraz jeszcze podłączyć kabel sieciowy do routera na adapterze. 17

18 8. Instalacja i pierwsze uruchomienie aplikacji Aby możliwa była konfiguracja bądź obsługa, smartfon lub tablet musi zawsze być połączony z tą samą siecią WLAN, do której podłączony jest domofon. a) Instalacja aplikacji Należy otworzyć odpowiedni App Store na smartfonie lub tablecie. W przypadku korzystania z systemu Android TM będzie to na przykład Google Play-Store. W przypadku telefonu iphone, urządzenia ipad lub ipod Touch, należy otworzyć itunes Store firmy Apple. Należy wyszukać aplikację SafeSmart i zainstalować ją. Należy przestrzegać wymagań systemowych znajdujących się w rozdziale niniejszej instrukcji Dane techniczne oraz w opisie aplikacji w odpowiednim serwisie. Należy pamiętać o tym, że następujący opis mógł ulec zmianie z powodu nowej wersji aplikacji. 18

19 b) Pierwsze uruchomienie aplikacji Przy pierwszym uruchomieniu aplikacji otrzymują Państwo pytanie, czy zgadzają się Państwo, żeby aplikacja wysyłała powiadomienia push. Należy potwierdzić wybór kliknięciem na Tak lub Ok, aby można było korzystać z aplikacji w jej pełnym zakresie. Poniższy opis dotyczy głównie aplikacji na system Android TM. Jednak w przypadku aplikacji na system ios proces ten przebiega podobnie. Podczas pierwszego uruchomienia bądź korzystania z aplikacji należy utworzyć konto. Składa się ono z adresu i/lub numeru telefonu oraz hasła. Należy uruchomić zainstalowaną wcześniej aplikację. Należy nacisnąć przycisk Rejestracja. 19

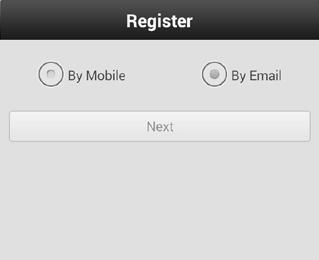

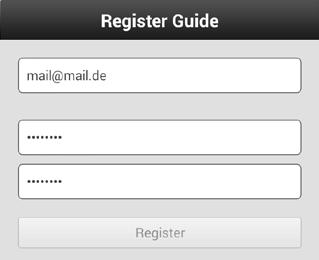

20 Należy wybrać opcję rejestracji za pomocą adresu i nacisnąć przycisk (lewy obrazek). Zalecamy skorzystanie z opcji rejestracji za pomocą adresu . Zasadniczo można również korzystać z opcji rejestracji za pomocą telefonu komórkowego, ale w takim wypadku mimo wszystko w aplikacji na system Android TM konieczne będzie podanie adresu . W przypadku aplikacji na system ios możliwa jest tylko rejestracja za pomocą numeru telefonu. Proces ten następnie wygląda niemal identycznie, ale dodatkowo trzeba wybrać kraj wraz z kodem kraju. Należy jednorazowo wpisać adres i dwa razy podać bezpieczne hasło. Na koniec należy nacisnąć przycisk pod polem hasła. 20

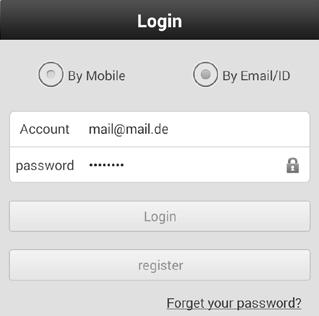

21 Gdy rejestracja zostanie ukończona, należy powrócić do okna logowania i ponownie wybrać logowanie za pomocą adresu . Wprowadź zarejestrowany uprzednio adres i otrzymane hasło. Naciśnij przycisk Zaloguj się i potwierdź logowanie przyciskiem OK. Jeśli wszystko dobrze zadziałało, trzeba wejść na stronę główną aplikacji. Można ją rozpoznać za pomocą przycisku plus na prawej górnej stronie. Jeśli wykorzystywany ma być więcej niż jeden tablet lub smartfon, najlepiej stworzyć oddzielne konto dla każdego urządzenia. W przeciwnym razie powiadomienia, np. o tym, że przycisk dzwonka został uruchomiony, będą pojawiać się tylko na jednym urządzeniu. 21

22 9. Pierwsza konfiguracja systemu domofonu WiFi a) Konfiguracja WLAN Aby połączyć jednostkę zewnętrzną z siecią poprzez WLAN, należy poczynić następujące kroki. Podłączanie: Należy podłączyć zasilacz sieciowy do gniazdka sieciowego w celu zasilania jednostki zewnętrznej i odczekać ok. 30 sekund, aż zostanie zakończony proces uruchamiania. 22 Ważne! Następujący opis podłączenia WLAN funkcjonuje tylko wtedy, gdy nie został podłączony żaden kabel sieciowy. Gdy instalacja domofonu WiFi zostanie już uruchomiona, to przez pewien czas emitowany będzie sygnał dźwiękowy z długimi przerwami. Oznacza to gotowość do zapisania kodu QR. Po pewnym czasie system domofonu wyłącza tryb programowania i sygnał dźwiękowy ustaje. Należy wtedy na krótko odłączyć urządzenie od zasilania. Jeśli po kilku uruchomieniach sygnał dźwiękowy nadal będzie słyszalny, to należy przywrócić ustawienia fabryczne systemu domofonu WiFi! Należy pamiętać, że system obsługuje jedynie sieć WLAN 2,4 GHz. Sieci o częstotliwości 5 GHz nie są obsługiwane.

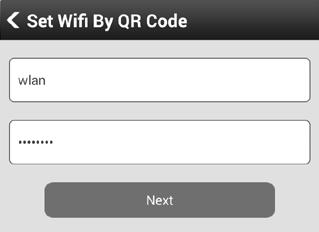

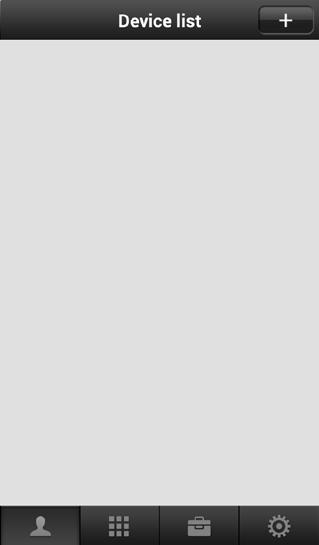

23 Instalacja: Kliknij symbol + w prawym górnym rogu na stronie głównej. Naciśnij teraz Smart Scanna górnej powierzchni. Należy upewnić się, że nazwa sieci WLAN odpowiada Pańsstwa sieci WLAN, a następnie podać hasło do sieci WLAN w odpowiednim polu. Naciśnij przycisk pod polem hasła. 23

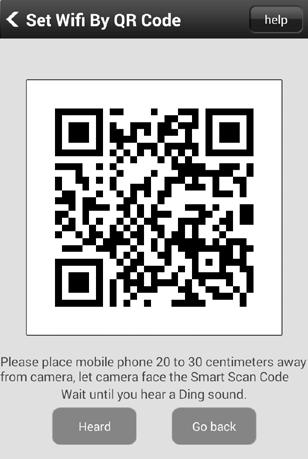

24 Phone 10-15cm ipad and tablet 20cm DING Na wyświetlaczu smartfona bądź tableta pojawi się teraz kod QR z informacjami sieci WLAN. Należy przytrzymać go przed kamerą systemu domofonu. Odstęp powinien wynosić min. 10 cm w przypadku smartfonu, maks. 30 cm w przypadku tabletu. W przypadku problemów należy przybliżyć bądź oddalić swoje mobilne urządzenie. Należy uważać na ustawienia wysokiej jasności wyświetlacza. Rozpoznanie kodu QR jest sygnalizowane pojedynczym, wysokim dźwiękiem. W aplikacji na system ios kliknij następnie przycisk pod kodem QR, a w aplikacji na system Android TM przycisk w lewym dolnym rogu. Domofon WiFi połączy się teraz automatycznie z siecią WLAN. Zostanie to pokazane w aplikacji. 24

25 Jeśli połączenie nie może zostać nawiązane, to należy odłączyć domofon od zasilania i odczekać ok. 30 sekund przed włączeniem systemu. W przypadku naciśnięcia strzałki w lewym górnym rogu będzie można ponownie sprawdzić dane sieci WLAN i spróbować ponownie. Jeśli to nie zadziała, należy zresetować domofon do ustawień fabrycznych i spróbować raz jeszcze. Można również spróbować ustawić instalację WiFi domofonu za pomocą kabla LAN, a następnie ręcznie połączyć przez WLAN, wybierając odpowiednią opcję w Ustawieniach. Jeśli konfiguracja się udała, należy potwierdzić klikając OK. W aplikacji zostanie następnie automatycznie uruchomiony ekran główny. 25

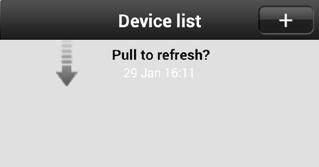

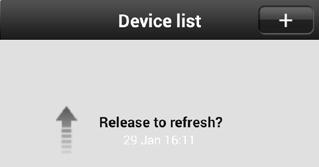

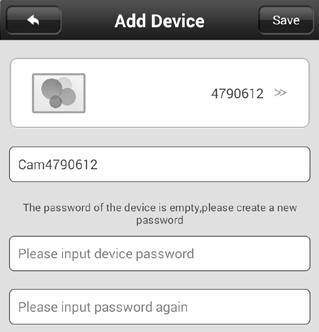

26 Jeśli nowe urządzenie nie zostanie wykryte, należy przewinąć ku dołowi, aby zaktualizować listę. Gdy pokazane zostanie nowe urządzenie, należy na nie kliknąć. Można ewentualnie zmienić nazwę domofonu i podać nowe, bezpieczne hasło. Na koniec należy kliknąć przycisk w lewym górnym rogu, aby zapisać ustawienia. Aplikacja powróci do strony głównej. Domofon WiFi powinien być teraz pokazany na liście urządzeń jako Online. 26

27 b) Konfiguracja dla LAN Aby połączyć jednostkę zewnętrzną z siecią poprzez LAN, należy poczynić następujące kroki. Jeśli domofon został już połączony za pomocą WLAN, należy przywrócić ustawienia fabryczne. Podłączanie: Najpierw należy podłączyć połączony 1:1 kabel LAN do karty sieciowej jednostki. Drugi koniec kabla LAN należy podłączyć do routera WLAN bądź przełącznika sieci. Należy podłączyć zasilacz sieciowy do gniazdka sieciowego w celu zasilania jednostki zewnętrznej i odczekać ok. 30 sekund, aż zostanie zakończony proces uruchamiania. Instalacja: Na stronie głównej aplikacji w prawym górnym rogu naciśnij symbol +, aby dodać jednostkę zewnętrzną. Należy nacisnąć przycisk LAN-Scan. W aplikacji powinno teraz zostać uwzględnione nowe urządzenie. Należy wybrać płaską powierzchnię nowego urządzenia. Można ewentualnie zmienić nazwę domofonu i podać nowe hasło. Na koniec należy kliknąć przycisk w lewym górnym rogu, aby zapisać ustawienia. Aplikacja powróci do strony głównej. Domofon WiFi powinien być teraz pokazany na liście urządzeń jako Online. 27

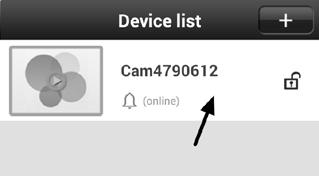

28 10. Ustawienia zaawansowane a) Dodawanie kolejnego urządzenia do systemu domofonu WiFi Jeżeli drugi smartfon albo tablet znajduje się w tej samej sieci co domofon, po uruchomieniu aplikacji powinno się automatycznie pojawić urządzenie, które można dodać. Ewentualnie może być konieczne uprzednie zaktualizowanie listy poprzez przeciągnięcie palcem z góry na dół. Następnie naciśnij niebieską powierzchnię i postępuj zgodnie ze wskazówkami. Aby ręcznie dodać smartfon albo tablet, postępuj w opisany sposób. Uwaga! Nawet jeżeli użytkownik zmienił uprzednio nazwę domofonu WiFi, podczas dodawania urządzenia wystarczy podać tylko numer ID. Numer ten pozostanie cały czas taki sam. Jeżeli pierwszą cyfrą numeru ID jest 0, nie zostanie ono wyświetlone w aplikacji na system ios. Jeżeli zatem w przypadku aplikacji na system Android TM numer ID brzmi przykładowo , to w aplikacji na system ios zostanie wyświetlony jako i tak też będzie traktowany. To oznacza, że na urządzeniu iphone albo ipad konieczne jest podanie numeru ID bez 0 na początku. Jeżeli aplikacja nie znajduje się na stronie głównej, naciśnij symbol w lewym dolnym rogu, aby na nią przełączyć. Tutaj należy wybrać przycisk + w lewym górnym rogu 28

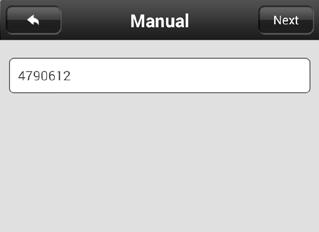

29 Wybierz opcję manualnie. W następnym kroku podaj numer ID urządzenia. Można je znaleźć w liście urządzeń rzeczonego smartfona bądź tabletu. Należy potwierdzić, klikając przycisk w prawym górnym rogu. Na następnej stronie podaj hasło urządzenia i naciśnij przycisk w prawym górnym rogu w celu zapisania. b) Usuwanie domofonu WiFi z listy urządzeń Aby usunąć domofon z listy urządzeń w aplikacji na system Android TM, tak długo na niego naciskaj, aż pojawi się komunikat.. Naciśnij przycisk po lewej stronie, aby usunąć urządzenie 29

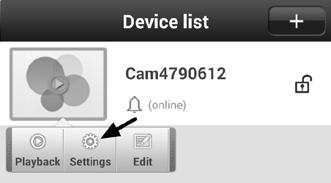

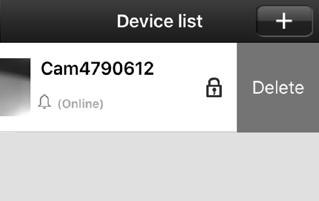

30 W aplikacji na system ios przesuń palcem z prawej do lewej strony na odpowiednim domofonie WiFi, aż z prawej strony pojawi się czerwony przycisk. Naciśnij ten przycisk, aby usunąć urządzenie. c) Ustawienie daty i godziny Aby ustawić datę i godzinę, należy kliknąć biały obszar w widoku głównym po prawej stronie obok wskaźnika stanu stacji zewnętrznej (online/offline na niebiesko). Wyświetlona zostanie lista symboli. Następnie naciśnij koło zębate 30

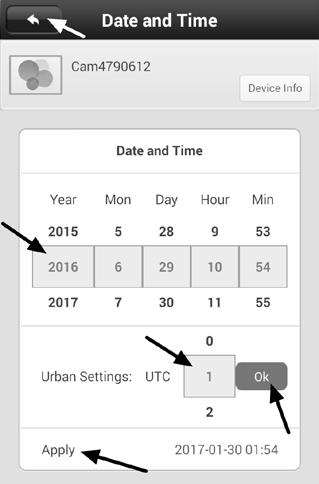

31 Następnie należy wybrać Data i godzina. W przypadku systemu Android TM ustaw najpierw datę i godzinę. W tym celu po prostu przesuń poszczególne cyfry do góry lub do dołu. W taki sam sposób ustaw strefę czasowa. Potwierdź strefę czasową, naciskając przycisk OK (z prawej strony obok strefy czasowej). W celu zapisania naciśnij przycisk znajdujący się po lewej stronie od daty i godziny. Aby ponownie przejść do menu ustawień, naciśnij strzałkę w górnym lewym rogu. 31

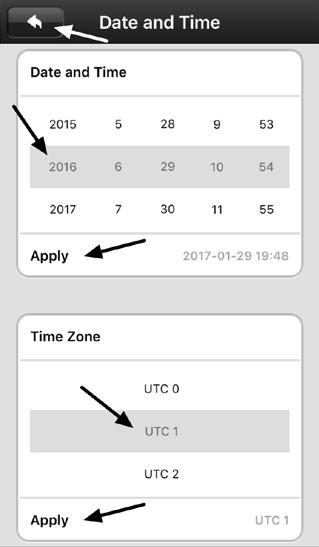

32 W przypadku systemu ios ustaw datę i godzinę, przesuwając palcem w górę lub w dół. W celu potwierdzenia naciśnij przycisk znajdujący się po lewej stronie od daty i godziny. Następnie ustaw strefę czasową, przesuwając palcem do góry lub w dół. Potwierdź, naciskając przycisk poniżej. Aby ponownie przejść do menu ustawień, naciśnij strzałkę w górnym lewym rogu 32

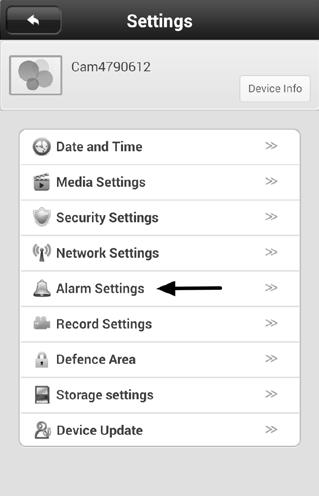

33 d) Zarządzanie powiadomieniami W menu ustawień systemu domofonu WiFi można poza tym dopasować różne ustawienia powiadomień. Otwórz w tym celu ponownie menu ustawień. Naciśnij zakładkę z symbolem dzwonka (ustawienia alarmu). Tutaj można wybrać, czy chcą Państwo otrzymywać powiadomienia, gdy zostanie naciśnięty przycisk dzwonka stacji zewnętrznej. W tym celu przejedź palcem po suwaku górnej pozycji z lewej do prawej strony. Gdy włączone zostaną wiadomości push, można dodatkowo wybrać, czy mają być wysyłane na wszystkie połączone smartfony i tablety. Aby dane urządzenie pojawiło się na liście, wiadomości push muszą zostać aktywowane w aplikacji. 33

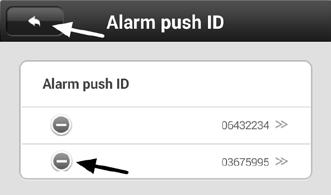

34 W celu wyboru naciśnij drugi punkt. Jeżeli na dane urządzenie nie chcesz otrzymywać wiadomości dotyczących tego domofonu WiFi, przed danym numerem ID konta naciśnij czerwony symbol. W kolejnym komunikacie potwierdź ustawienie za pomocą przycisku OK. Aby wyświetlić numer ID używanego konta, na stronie głównej aplikacji naciśnij koło zębate widoczne w prawym dolnym rogu. U góry zostanie wyświetlony numer ID. Poza tym w menu ustawień alarmu można ustalić, że jednostka zewnętrzna powiadomi Państwa, gdy urządzenie zostanie wyjęte z ramy ochronnej.enn das Gerät aus dem Wetterschutzrahmen genommen wird. W tym przypadku włączony zostanie alarm trwający ok. 1 minutę, wydobywający się z wbudowanego głośnika. Powiadomienia mogą być również wysyłane na adres . Dodatkowo można uruchomić czujnik ruchu. Aby czujnik ruchu był aktywny, należy jeszcze w widoku głównym po prawej stronie kliknąć na Zamek, obok odpowiedniego domofonu WiFi. 34

35 e) Inne ustawienia Oprócz już przedstawionych możliwości ustawień, w Menu Ustawień (dostępne po kliknięciu na białe pole w ustawieniach odpowiedniego urządzenia) można jeszcze skonfigurować co następuje: Ustawienia mediów (zmiana formatu Video (PAL,NTSC) bądź głośności) Ustawienia bezpieczeństwa (zmiana hasła administratora) Ustawienia sieci (ręczne ustawienia LAN lub WLAN) To ustawienie jest konieczne, gdy stacja zewnętrzna została najpierw skonfigurowana jako LAN, a na końcu połączona przez WLAN. Ustawienia odbioru (np. sposób odbioru) Ustawienia i informacje o karcie pamięci Aktualizacja urządzenia (Aktualizacja produktu systemu domofonu WiFI) Funkcja Defence Area nie jest niestety obsługiwana przez ten produkt. Za pomocą symbolu koła zębatego w prawym dolnym rogu aplikacji można poza tym skonfigurować ogólne ustawienia aplikacji (np. Powiadomienia aplikacji, Wylogowanie itd). 35

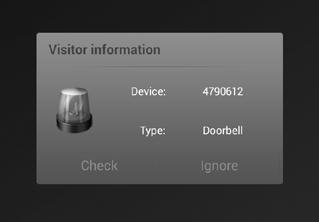

36 11. Obsługa a) Obsługa ogólna Jeśli na jednostce zewnętrznej zostanie naciśnięty przycisk dzwonka, to na smartfonie bądź tablecie pojawi się powiadomienie bądź zostanie wydany sygnał dźwiękowy, o ile zostało to wcześniej ustawione. Android TM : Komunikat ten pojawi się niezależnie od tego, czy urządzenie jest zablokowane. Aby odrzucić połączenie, należy kliknąć prawy przycisk. Aby przyjąć połączenie, należy kliknąć lewy przycisk. Jeśli połączenie zostało przyjęte, to wyświetlacz automatycznie przechodzi w tryb na żywo. 36

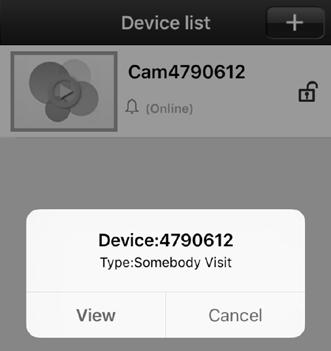

37 ios: Jeżeli iphone jest zablokowany, najpierw pojawi się ten komunikat. Aby przejść bezpośrednio do aplikacji, przesuń palcem z lewej do prawej strony. Aby odrzucić połączenie, należy kliknąć prawy przycisk. Aby przyjąć połączenie, należy kliknąć lewy przycisk. Jeśli połączenie zostało przyjęte, to wyświetlacz automatycznie przechodzi w tryb na żywo. 37

38 b) Podgląd na żywo W podglądzie na żywo wyświetlane są dodatkowe opcje, co umożliwia bezpośrednie dalsze działania. W lewym górnym rogu widać datę oraz godzinę. Po prawej stronie można ustawić jakość obrazu (HD/SD/LD). W lewym dolnym rogu znajduje się symbol mikrofonu, który wskazuje na aktywny przekaz audio ze smartfonu bądź tabletu do jednostki zewnętrznej. Można go włączyć bądź wyłączyć poprzez kliknięcie na przycisk w prawym dolnym rogu (5) Przycisk automatycznego otwierania drzwi (należy go przytrzymać przed 3 sekundy, aby otworzyć drzwi; działa tylko wtedy, gdy podłączony jest elektrozaczep) 2 Włączanie/wyłączanie smartfona/tabletu 3 Przygotowanie zdjęcia obrazu na żywo 4 Rozłączenie się; zakończenie transmisji na żywo i połączenia 5 Włączenie/wyłączenie przekazu audio do głośnika stacji zewnętrznej 38

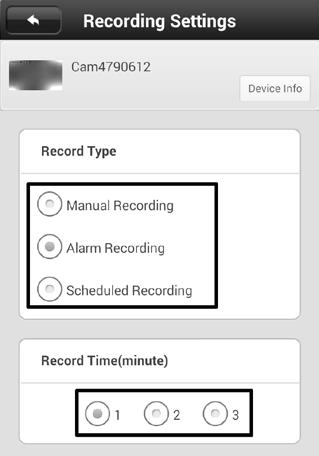

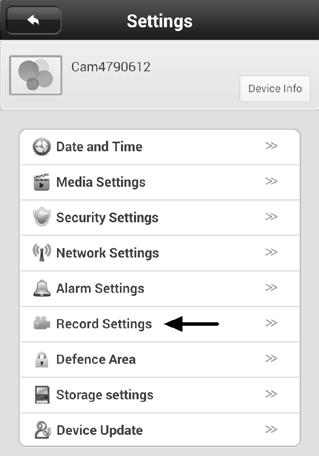

39 c) Nagrywanie video Ustawienia narywania video Otwórz w tym celu ponownie menu ustawień. Naciśnij punkt z symbolem kamery (ustawienia nagrywania). Najpierw należy wybrać rodzaj nagrania. W zależności od rodzaju nagrania należy jeszcze dodatkowo ustawić długość nagrania (w przypadku nagrywania od momentu wybrzmienia dzwonka) bądź moment rozpoczęcia nagrania (zaplanowany czas nagrania). 39

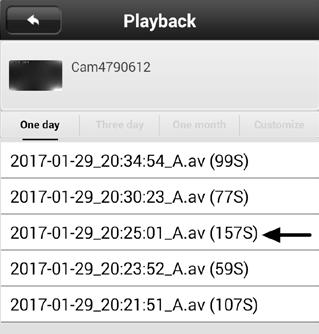

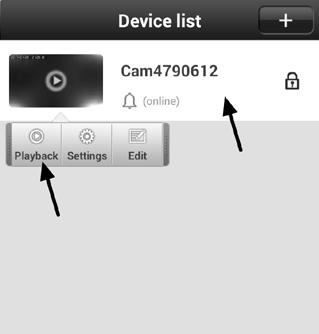

40 Odtwarzanie nagrań video Zapisane nagrania video mogą zostać odtworzone poprzez Menu odpowiedniego systemu domofonu. Najpierw należy nacisnąć białą powierzchnię, a następnie lewy symbol odtwarzania na liście symboli. W celu odtworzenia należy wybrać jeszcze odpowiednią sekwencję. 40

41 d) Dalsze ustawienia i opcje użytkowania Na stronie głównej aplikacji można także dokonać podstawowej konfiguracji aplikacji. Ponadto dostępne są tutaj podstawowe opcje obsługi. Drugi przycisk z lewej strony na dolnej liście umożliwia bezpośredni wybór domofonu WiFi. Można tutaj wyszukać urządzenie w sieci i bezpośrednio aktywować kamerę albo domofon. Wyszukaj urządzenie i naciśnij je albo naciśnij bezpośrednio pełny numer ID. Następnie naciśnij symbol kamery albo słuchawek. Przycisk z walizką otwiera menu narzędzia. Można tutaj wprowadzić np. ustawienia funkcji wstrząsów, zobaczyć zarejestrowane obrazy i wprowadzić ustawienia ogólne alarmu. Koło zębate znajdujące się z prawej strony otwiera ustawienia systemu. Można tutaj np. edytować swoje konto, wprowadzić ustawienia ogólne aplikacji i zarejestrować się, aby móc korzystać z innego konta. Jednak najważniejszą funkcją jest ostatni punkt z symbolem włączenia/wyłączenia. Za pomocą tej funkcji można wyłączyć aplikację tak, aby nie działała już w tle. 41

42 12. Resetowanie do ustawień fabrycznych Aby przywrócić ustawienia fabryczne jednostki zewnętrznej, należy postępować następująco: Odłącz jednostkę zewnętrzną od zasilania. Odkręć śrubę pod kamerą i wyjmij kamerę z ram chroniących przed warunkami atmosferycznymi. Przytrzymaj przełącznik sabotażowy (7) na tylnej stronie kamery i ponownie podłącz kamerę do zasilania. Należy poczekać 30 sekund, aż proces uruchomienia dobiegnie końca. Przycisk blokady należy przez cały czas trzymać wciśnięty, gdyż w przeciwnym razie zabrzmi alarm! Przycisk można też przykleić za pomocą taśmy klejącej. Należy przez ok. 5 sekund przytrzymać odpowiedni przycisk Reset (8) na tylnej stronie urządzenia. Zwolnij przycisk, gdy tylko usłyszysz pojedynczy sygnał dźwiękowy. Jednostka zewnętrzna zostanie ponownie uruchomiona (co trwa ok. 30 sekund) a następnie zostaną przywrócone ustawienia fabryczne. Ponownie odłącz jednostkę zewnętrzną od zasilania i puść przycisk blokady (7). Ponownie umieść kamerę w ramie i przykręć śrubę. 42

43 13. Usuwanie błędów Jednostka zewnętrzna nie działa: Należy sprawdzić zasilanie jednostki zewnętrznej (zasilacz sieciowy) oraz odpowiednie okablowanie jednostki zewnętrznej. Nie działa otwieracz drzwi: Należy sprawdzić prawidłowe okablowanie otwieracza drzwi na jednostce zewnętrznej. Wyjście wyłącznika otwieracza drzwi jest bezpotencjałowe. W tym przypadku włączony jest tylko wewnętrzny przekaźnik (wytrzymałość styku, patrz rozdział Dane techniczne ). Z tego powodu niezbędne jest dodatkowe zasilanie otwieracza drzwi. Ważne! Do zasilania otwieracza drzwi nigdy nie należy wykorzystywać zasilacza sieciowego jednostki zewnętrznej! Zasilacz sieciowy służy wyłącznie do zasilania jednostki zewnętrznej! Nigdy nie należy włączać napięcia sieciowego poprzez styk przełączający! Istnieje niebezpieczeństwo porażenia prądem! 43

44 Wyświetlany jest jedynie migoczący obraz: Spowodowane jest to np. przez oświetlenie konturowe bądź błyszczące przedmioty znajdujące się w obszarze kamery jednostki zewnętrznej. Należy umieścić jednostkę zewnętrzną w innym miejscu. Słyszalne są głośne świszczące dźwięki: Jeśli smartfon bądź tablet znajduje się zbyt blisko jednostki zewnętrznej, to występuje sprzężenie zwrotne dźwięków. Należy zachować odpowiedni odstęp. W celach testowych można zakryć otwarcie mikrofonu jednostki zewnętrznej za pomocą grubego paska taśmy klejącej, aby zapobiec sprzężeniu zwrotnemu dźwięków. Brak odbioru obrazu lub dźwięku bądź zakłócenia w odbiorze: Odstęp jednostki zewnętrznej od routera jest za duży bądź znajduje się pomiędzy nimi zbyt wiele przeszkód (np. ściana, itd.). Należy ograniczyć odstęp od routera bądź wykorzystać kabel sieciowy w celach transmisyjnych. Należy sprawdzić poprawne funkcjonowanie routera WLAN oraz sieci. Smartfon bądź tablet nie odbierają powiadomień push: Możliwe, że funkcja ta jest dezaktywowana na urządzeniu bądź w aplikacji. Należy aktywować funkcję. Możliwe, że aplikacja jest zamknięta. W takim wypadku należy otworzyć aplikację i spróbować ponownie. 44

45 14. Konserwacja i czyszczenie Przed każdym czyszczeniem produktu należy odłączyć urządzenie od zasilania. Do czyszczenia produktu należy używać suchej, niestrzępiącej się szmatki. Nie należy wywierać zbyt dużego nacisku na soczewkę kamery, gdyż może to prowadzić do jej zarysowania. W przypadku silniejszych zabrudzeń szmatkę można namoczyć w letniej wodzie. Nie należy stosować żadnych agresywnych środków czyszczących, środków z dodatkiem alkoholu ani roztworów chemicznych, ponieważ obudowa produktu może zostać przez nie uszkodzona (odbarwienia). 45

46 15. Deklaracja zgodności (DOC) Conrad Electronic SE, Klaus-Conrad-Straße 1, D Hirschau niniejszym oświadcza, że niniejszy produkt odpowiada dyrektywie 2014/53/EU. Kompletny tekst deklaracji zgodności EU jest dostępny pod następującym adresem internetowym: Należy wybrać język poprzez kliknięcie na symbol flagi i wpisać w wyszukiwarce numer zamówienia produktu; następnie można ściągnąć deklarację zgodności EU w formacie PDF. 16. Utylizacja Urządzenia elektroniczne zawierają surowce wtórne; pozbywanie się ich wraz z odpadami domowymi nie jest dozwolone. Produkt należy zutylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi przepisami prawnymi. 46

47 17. Dane techniczne a) Jednostka zewnętrzna Napięcie robocze V/DC Zużycie prądu... maks. 500 ma Sieć... RJ45 poprzez adapter WLAN... 2,4 GHz Czujnik obrazu... 6,35 mm (1/4 ), CMOS, Kolor Soczewka kamery... 2,1 mm Kąt widzenia (po przekątnej); 90 (poziomo), 65 (pionowo) Światłoczułość... Oświetlenie podczerwień 0 Lux; oświetlenie podczerwień z 0,5 Lux Rozdzielczość... HD 1280 x 720, SD 640 x 360, LD 320 x 180 (poziomo x pionowo); maks. 30 FPS Koder video... H.264 Pamięć internetowa... Karta Micro-SD 8 GB, wbudowana na stałe Funkcjonowanie w ciemności... tak; Oświetlenie IR - 4 lampy LED (Ø 4 mm); wyłącznik 12 Lux (±2 Lux) Zasięg IR... ok. 2 m Podświetlany przycisk dzwonka... nie 47

48 Styk otwieracza drzwi... przekaźnik bezpotencjałowy Styk przycisku dzwonka... przekaźnik bezpotencjałowy Wytrzymałość styku... maks. 36 V (AC/DC), maks. 3 A Stopień ochrony... IP44 Miejsce montażu... osłonięty obszar na zewnątrz Obsługiwane systemy operacyjne... Android TM ; Apple ios 6 lub wyżej Wymiary (szer. x wys. x gł.)... ok. 55 x 129 x 40 mm Waga... ok. 276 g (jednostka zewnętrzna ze wspornikiem) Warunki eksploatacji i składowania C do 50 C; 10% do 80% wilgotności względnej bez kondensacji b) Zasilacz sieciowy wtykowy Napięcie robocze V/AC, 50/60 Hz maks. 0,18 A Wyjście V/DC, 0,5 A 48
