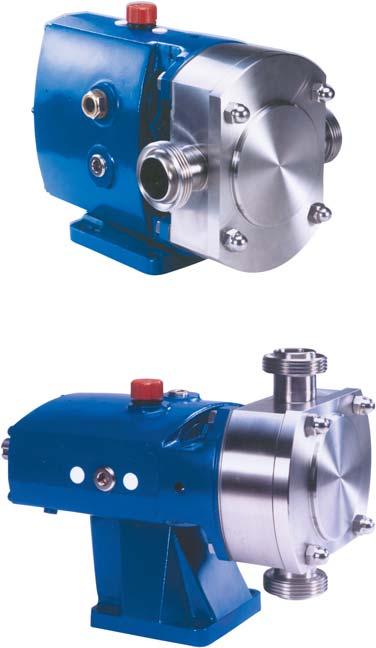

1 . kygwarantowana jakość działania i niezawodność ky SRU Pompa krzywkowa SRU Zastosowanie Pompy SRU zostały zaprojektowane do szerokiego zakresu aplikacji występujących w przemyśle: mleczarskim, piwowarskim, owocowo-warzywnym, farmaceutycznym. Pompy typu SRU mogą pompować zarówno media o niskiej jak i wysokiej lepkości. Dodatkowo pompy te mogą być myte w procesie CIP (cleaning in place), posiadają certyfikat zgodności z sanitarnym standardem USA 3A. Charakterystyczne łagodne i delikatne traktowanie pompowanego medium czyni tę pompę idealną do pompowania takich produktów jak: śmietana, emulsje, karmele, jogurty, organiczne cząstki rozproszone w produkcie itp. Pompy SRU charakteryzują się zwartą konstrukcją iwyso-ką efektywności. Dostosowane są do wydajności do 106 m 3 /h i ciśnienia do 20 bar. Nowa modułowa konstrukcja zapewnia lepsze dopasowanie urządzenia do wielu aplikacji i pozwala obniżyć koszty konserwacji pompy. Wykonanie standardowe Skrzynia przekładniowa Pompa SRU ze swoją tradycyjną konstrukcją krzywek posiada solidną żeliwną skrzynię przekładniową, która zapewnia maksymalną sztywność wału iłatwą wymianę uszczelnienia olejowego. Pompy SRU w seriach 1-4 mają uniwersalną konstrukcję skrzyni przekładniowej, która pozwala na dowolne montowania wlotu i wylotu z pompy w pozycji zarówno pionowej jak i poziomej poprzez zmianę pozycji nóżek pompy. Pompy SRU serii 5-6 mają specjalną skrzynię przekładniową, która również pozwala ustawiać porty w poziomej lub pionowej pozycji. System epoksydowego malowania używany jest do zewnętrznej części skrzyni przekładniowej dla zapewnienia optymalnej ochrony przed naturalnymi i korozyjnymi elementami. Konstrukcja głowicy pompy W standardowym wykonaniu pompy SRU posiadają po stronie wlotu i wylotu z pompy króćce przelotowe zgodnie z międzynarodowymi standardami, zwiększając efektywność ssania i tłoczenia a tym samym obniżając wartość wymaganego współczynnika NPSH. Powiększone średnice i prostokątne przyłącza są również dostępne w przypadku pompowania produktów o bardzo wysokiej lepkości. Pompy SRU w standardzie posiadają rotory (krzywki) trój-kułakowe z opcją zamiany na dwukułakowe do pompowania produktów zawierających duże cząstki stałe. Wszystkie rotory (krzywki) dostępne są w trzech zakresach temperatur: 70 C, 130 C, 200 C, co pozwala na pracę w procesie pompowania produktu i mycia CIP. Pompa krzywkowa SRU..

2 Maksymalna dopuszczalna wielkość cząstek stałych Max. wielkośc cząstek kulistych (mm) Dwukułakowe rotory Trójkułakowe rotory SRU1/ SRU1/ SRU2/ SRU2/ SRU3/ SRU3/ SRU4/ SRU4/ SRU5/ SRU5/ SRU6/ SRU6/ Materiały of Construction Skrzynia przekładniowa - wysokiej jakości żeliwo CIGR14 Głowica pompy -części mające kontakt z produktem: stal kwasoodporna 316 Części uszczelnień (elastomerów) mające kontakt z produktem: EPDM, NBR, FPM zgodne z FDA. Również PTFE do zastosowań chemicznych. Waga Wał pompy (kg) Porty poziome Porty pionowe SRU1/ SRU1/ SRU2/ SRU2/ SRU3/ SRU3/ SRU4/ SRU4/ SRU5/ SRU5/ SRU6/ SRU6/ Materiały uszczelnień mechanicznych Węgiel / stal kwasoodporna, węglik wolframu / węglik wolframu, węglik krzemu /węglik krzemu lub odmiany tych materiałów w zależności od pompowanego produktu i / lub wymogów aplikacji. Dobór pompy W celu doboru właściwego rozmiaru pompy krzywkowej, prosimy podać dodatkowe informacje. Dane dotyczące produktu, który ma być pompowany/ciecz - Produkt, który będzie pompowany. - Lepkość. - SG/gęstość. - Temp. pompowania: minimalna, normalna, maksymalna. - Temp. CIP: minimalna, normalna, maksymalna. Dane przepływu - Wydajność: minimalna, normalna, maksymalna. - Ciśnienie na wylocie. - Warunki ssania. Opcje standardowych specyfikacji - Specyfikacje króćców wejścia i wyjścia (BSP, DIN 11851, Rdg, SMS, ISS/IDF, RJT, IAMD/3A, trójzaciskowe lub inny standard, lub kołnierzowe do S4504/ DIN2533, ASA/ANSI 150, BS10E, inne standardy. - Pokrywa przednia z zaworem bezpieczeństwa. - Grzejący / chłodzący płaszcz do pokrywy przedniej rotorów (niedostępny, kiedy występuje zawór bezpieczeństwa). - Rotory dwukułakowe ze stali kwasoodpornej i stopu nieściernego. - Elektropolerowane elementy mające kontakt z produktem. - kompletna jednostka pompy: pompa + płyta montażowa (stal miękka lub kwasoodporna) + sprzęgło zosłoną + silnik z przekładnią dostępny z falownikiem lub możliwość manualnego sterowania prędkością napędu (podać typ przyłącza i zasilanie). Opcje uszczelnień - Pojedyncze, pojedyncze płukane/chłodzone (bariera pary do aplikacji aseptycznych) R90 lub typ "Hyclean" mechaniczne. - Podwójne R90 mechaniczne lub płukane. - Uszczelnienie dławieniowe (wersja płukana lub niepłukana).

3 Zasada działania Wyporność pompy SRU jest zapewniona przez niestykające się, obracające w przeciwnych kierunkach trój lub dwukułakowe krzywki w pełni skośnym kanale. Wszystkie pompy SRU są dostosowane do dwurotacyjnego przepływu bez modyfikacji. Rys Przepływ/Ciśnienia/Przyłącza Seria SRU Budowa/Wybór Model SRU Wyporność Wlot i wylot Wymiar połączeń Kod głowicy pompy 005 L lub H D 008 L lub H D 013 L lub H S 013 L lub H D 018 L lub H S 018 L lub H D 027 L lub H S 027 L lub H D 038 L lub H S 038 L lub H D 055 L lub H S 055 L lub H D 079 L lub H S 079 L lub H D 116 L lub H S 116 L lub H D 168 L lub H S 168 L lub H D Przekładnia Uszczelnienia SRU1/005/LD lub SRU1/008/LD lub SRU2/013/LS lub SRU2/013/LD lub SRU2/018/LS lub SRU2/018/LD lub SRU3/027/LS lub SRU3/027/LD lub SRU3/038/LS lub SRU3/038/LD lub SRU4/055/LS lub SRU4/055/LD lub SRU4/079/LS lub SRU4/079/LD lub SRU5/116/LS lub SRU5/116/LD lub SRU5/168/LS lub SRU5/168/LD lub Litry/rev Imp gall/ 100 rev US gall/ 100 rev Ciśnienie różnicowe (patrz uwaga 1) Prędkość maksymalna Sanitarne Powiększone bar psi rev/min mm in mm in 0,053 1,17 1, ,085 1,87 2, , ,128 2,82 3, , ,128 2,82 3, , ,181 3,98 4, , ,181 3,98 4, , ,266 5,85 7, , ,266 5,85 7, , ,384 8,45 10, , ,384 8,45 10, , ,554 12,19 14, , ,554 12,19 14, , ,79 17,38 20, , ,79 17,38 20, , ,16 25,52 30, , ,16 25,52 30, , ,68 36,95 44, ,68 36,95 44,

4 6 260 L lub H S 260 L lub H D 353 L lub H S 353 L lub H D L - Porty poziome H - Porty pionowe S - Stainless Steel D - Duplex Stainless Steel SRU6/260/LS lub SRU6/260/LD lub SRU6/353/LS lub SRU6/353/LD lub 2,60 57,20 68, ,60 57,20 68, ,53 77,65 93, ,53 77,65 93, Uwaga 1.Podane w tabeli dane dotyczące ciśnienia mogą się różnić wzależności od rodzaju połączeń gwintowanych

5 Wymiary Porty poziome A1 A2 M1 M2 oznacza wymiar portu sanitarnego. oznacza wymair portu powiększonego. oznacza wymiar portu w zakresie wyporu. odnosi się do powiększonego lub saniatrnego portu. Pompa A1 A2 B C D E F G HB HT J K L M1 M2 N P Q R S T U SRU1/005/L , SRU1/008/L , , SRU2/013/L , SRU2/018/L , SRU3/027/L , ,5 82, SRU3/038/L , , SRU4/055/L SRU4/079/L SRU5/116/L SRU5/168/L SRU6/260/L ,5 124, SRU6/353/L Porty pionowe A1 A2 M1 M2 oznacza wymiar portu sanitarnego. oznacza wymair portu powiększonego. oznacza wymiar portu w zakresie wyporu. odnosi się do powiększonego lub saniatrnego portu. Pompa A1 A2 B C D E F G J K L M1 M2 N P Q R S T U V X SRU1/005/H ,5 SRU1/008/H , ,5 SRU2/013/H , SRU2/018/H , SRU3/027/H ,5 67, ,5 SRU3/038/H , ,5 SRU4/055/H SRU4/079/H SRU5/116/H ,5 431, ,5 91, SRU5/168/H ,5 431, SRU6/260/H SRU6/353/H

6 ESE00274PL 0701 Alfa Laval zastrzega sobie prawo do wprowadzania zmian w specyfikacji bez wcze?niejszego powiadamiania. Alfa Laval Polska Sp. z o.o. ul. Rzymowskiego 53, Warszawa tel.: (22) , fax: (22)
