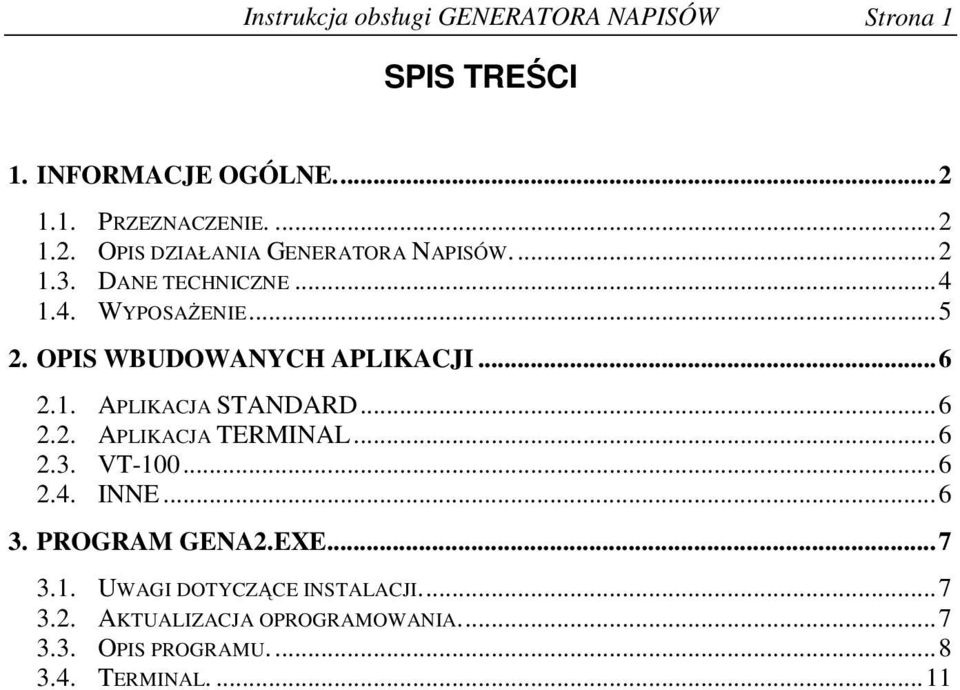

3 Instrukcja obsługi GENERATORA NAPISÓW Strona 1 SPIS TRECI 1. INFORMACJE OGÓLNE PRZEZNACZENIE OPIS DZIAŁANIA GENERATORA NAPISÓW DANE TECHNICZNE WYPOSAENIE OPIS WBUDOWANYCH APLIKACJI APLIKACJA STANDARD APLIKACJA TERMINAL VT INNE PROGRAM GENA2.EXE UWAGI DOTYCZCE INSTALACJI AKTUALIZACJA OPROGRAMOWANIA OPIS PROGRAMU TERMINAL....11

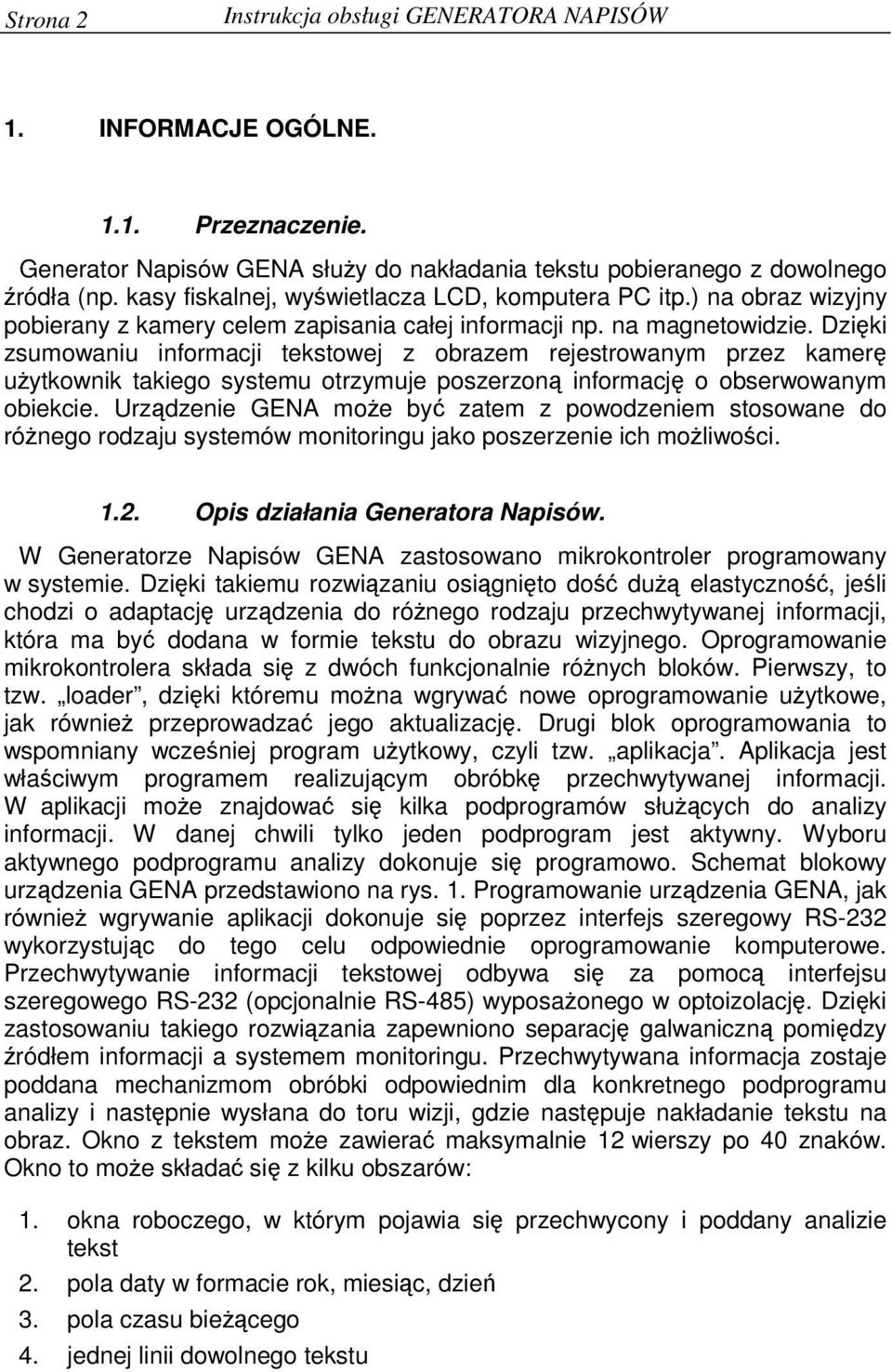

4 Strona 2 Instrukcja obsługi GENERATORA NAPISÓW 1. INFORMACJE OGÓLNE Przeznaczenie. Generator Napisów GENA słuy do nakładania tekstu pobieranego z dowolnego ródła (np. kasy fiskalnej, wywietlacza LCD, komputera PC itp.) na obraz wizyjny pobierany z kamery celem zapisania całej informacji np. na magnetowidzie. Dziki zsumowaniu informacji tekstowej z obrazem rejestrowanym przez kamer uytkownik takiego systemu otrzymuje poszerzon informacj o obserwowanym obiekcie. Urzdzenie GENA moe by zatem z powodzeniem stosowane do rónego rodzaju systemów monitoringu jako poszerzenie ich moliwoci Opis działania Generatora Napisów. W Generatorze Napisów GENA zastosowano mikrokontroler programowany w systemie. Dziki takiemu rozwizaniu osignito do du elastyczno, jeli chodzi o adaptacj urzdzenia do rónego rodzaju przechwytywanej informacji, która ma by dodana w formie tekstu do obrazu wizyjnego. Oprogramowanie mikrokontrolera składa si z dwóch funkcjonalnie rónych bloków. Pierwszy, to tzw. loader, dziki któremu mona wgrywa nowe oprogramowanie uytkowe, jak równie przeprowadza jego aktualizacj. Drugi blok oprogramowania to wspomniany wczeniej program uytkowy, czyli tzw. aplikacja. Aplikacja jest właciwym programem realizujcym obróbk przechwytywanej informacji. W aplikacji moe znajdowa si kilka podprogramów słucych do analizy informacji. W danej chwili tylko jeden podprogram jest aktywny. Wyboru aktywnego podprogramu analizy dokonuje si programowo. Schemat blokowy urzdzenia GENA przedstawiono na rys. 1. Programowanie urzdzenia GENA, jak równie wgrywanie aplikacji dokonuje si poprzez interfejs szeregowy RS-232 wykorzystujc do tego celu odpowiednie oprogramowanie komputerowe. Przechwytywanie informacji tekstowej odbywa si za pomoc interfejsu szeregowego RS-232 (opcjonalnie RS-485) wyposaonego w optoizolacj. Dziki zastosowaniu takiego rozwizania zapewniono separacj galwaniczn pomidzy ródłem informacji a systemem monitoringu. Przechwytywana informacja zostaje poddana mechanizmom obróbki odpowiednim dla konkretnego podprogramu analizy i nastpnie wysłana do toru wizji, gdzie nastpuje nakładanie tekstu na obraz. Okno z tekstem moe zawiera maksymalnie 12 wierszy po 40 znaków. Okno to moe składa si z kilku obszarów: 1. okna roboczego, w którym pojawia si przechwycony i poddany analizie tekst 2. pola daty w formacie rok, miesic, dzie 3. pola czasu biecego 4. jednej linii dowolnego tekstu

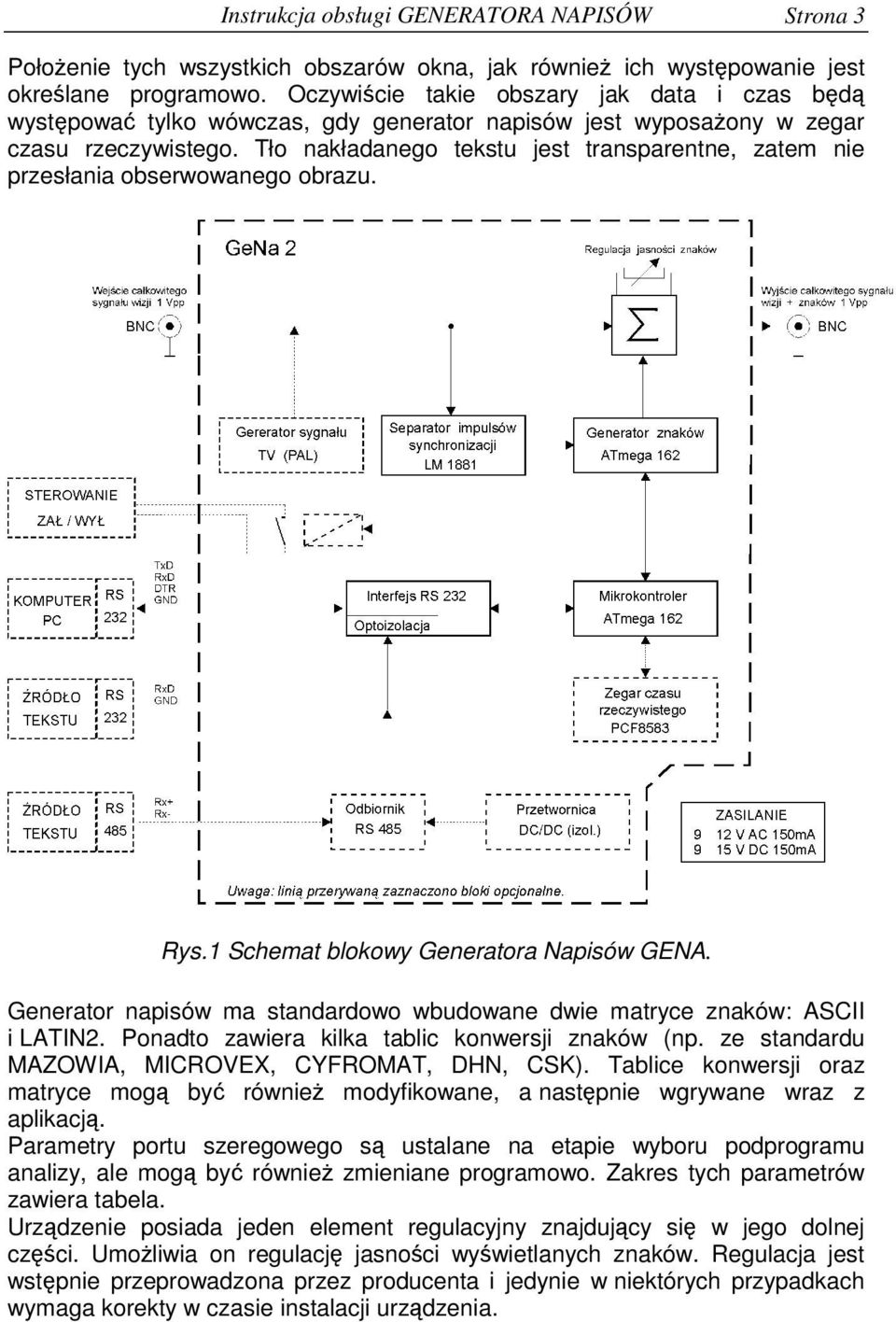

5 Instrukcja obsługi GENERATORA NAPISÓW Strona 3 Połoenie tych wszystkich obszarów okna, jak równie ich wystpowanie jest okrelane programowo. Oczywicie takie obszary jak data i czas bd wystpowa tylko wówczas, gdy generator napisów jest wyposaony w zegar czasu rzeczywistego. Tło nakładanego tekstu jest transparentne, zatem nie przesłania obserwowanego obrazu. Rys.1 Schemat blokowy Generatora Napisów GENA. Generator napisów ma standardowo wbudowane dwie matryce znaków: ASCII i LATIN2. Ponadto zawiera kilka tablic konwersji znaków (np. ze standardu MAZOWIA, MICROVEX, CYFROMAT, DHN, CSK). Tablice konwersji oraz matryce mog by równie modyfikowane, a nastpnie wgrywane wraz z aplikacj. Parametry portu szeregowego s ustalane na etapie wyboru podprogramu analizy, ale mog by równie zmieniane programowo. Zakres tych parametrów zawiera tabela. Urzdzenie posiada jeden element regulacyjny znajdujcy si w jego dolnej czci. Umoliwia on regulacj jasnoci wywietlanych znaków. Regulacja jest wstpnie przeprowadzona przez producenta i jedynie w niektórych przypadkach wymaga korekty w czasie instalacji urzdzenia.

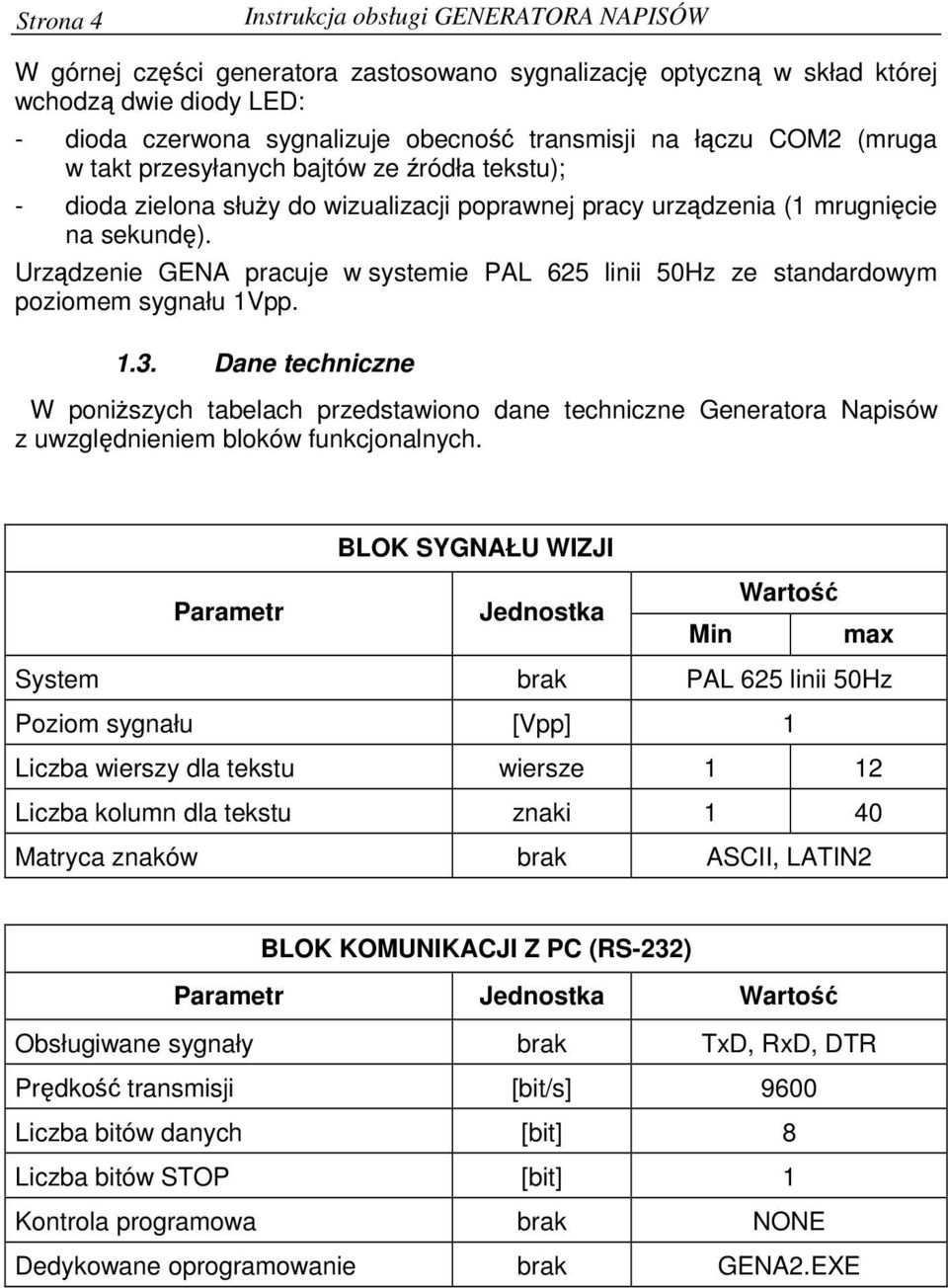

6 Strona 4 Instrukcja obsługi GENERATORA NAPISÓW W górnej czci generatora zastosowano sygnalizacj optyczn w skład której wchodz dwie diody LED: - dioda czerwona sygnalizuje obecno transmisji na łczu COM2 (mruga w takt przesyłanych bajtów ze ródła tekstu); - dioda zielona słuy do wizualizacji poprawnej pracy urzdzenia (1 mrugnicie na sekund). Urzdzenie GENA pracuje w systemie PAL 625 linii 50Hz ze standardowym poziomem sygnału 1Vpp Dane techniczne W poniszych tabelach przedstawiono dane techniczne Generatora Napisów z uwzgldnieniem bloków funkcjonalnych. BLOK SYGNAŁU WIZJI Parametr Jednostka Min Warto max System brak PAL 625 linii 50Hz Poziom sygnału [Vpp] 1 Liczba wierszy dla tekstu wiersze 1 12 Liczba kolumn dla tekstu znaki 1 40 Matryca znaków brak ASCII, LATIN2 BLOK KOMUNIKACJI Z PC (RS-232) Parametr Jednostka Warto Obsługiwane sygnały brak TxD, RxD, DTR Prdko transmisji [bit/s] 9600 Liczba bitów danych [bit] 8 Liczba bitów STOP [bit] 1 Kontrola programowa brak NONE Dedykowane oprogramowanie brak GENA2.EXE

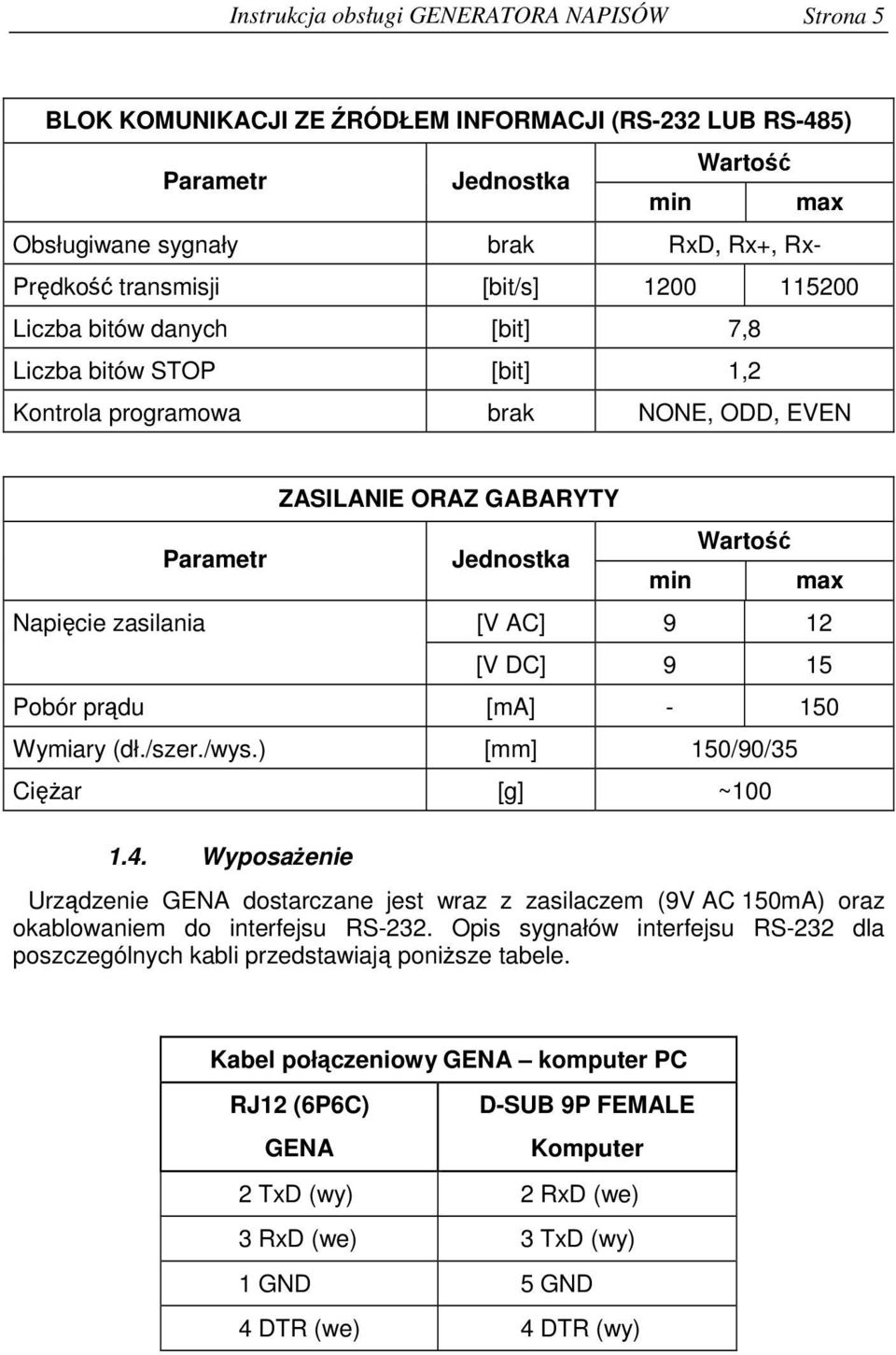

7 Instrukcja obsługi GENERATORA NAPISÓW Strona 5 BLOK KOMUNIKACJI ZE RÓDŁEM INFORMACJI (RS-232 LUB RS-485) Parametr Jednostka Warto min max Obsługiwane sygnały brak RxD, Rx+, Rx- Prdko transmisji [bit/s] Liczba bitów danych [bit] 7,8 Liczba bitów STOP [bit] 1,2 Kontrola programowa brak NONE, ODD, EVEN Napicie zasilania Parametr ZASILANIE ORAZ GABARYTY Jednostka min Warto max [V AC] 9 12 [V DC] 9 15 Pobór prdu [ma] Wymiary (dł./szer./wys.) [mm] 150/90/35 Ciar [g] ~ Wyposaenie Urzdzenie GENA dostarczane jest wraz z zasilaczem (9V AC 150mA) oraz okablowaniem do interfejsu RS-232. Opis sygnałów interfejsu RS-232 dla poszczególnych kabli przedstawiaj ponisze tabele. Kabel połczeniowy GENA komputer PC RJ12 (6P6C) GENA D-SUB 9P FEMALE Komputer 2 TxD (wy) 2 RxD (we) 3 RxD (we) 3 TxD (wy) 1 GND 5 GND 4 DTR (we) 4 DTR (wy)

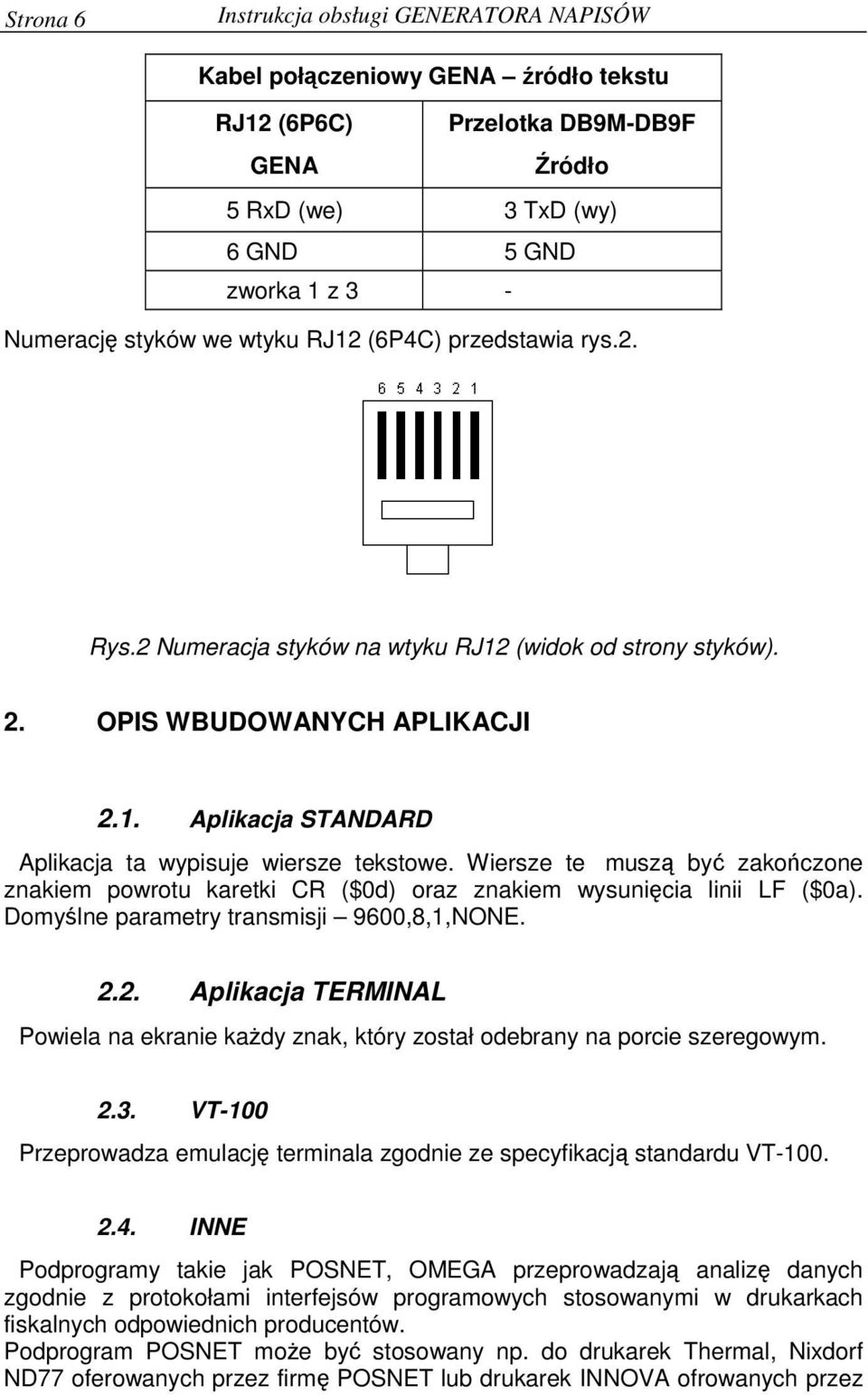

8 Strona 6 Instrukcja obsługi GENERATORA NAPISÓW Kabel połczeniowy GENA ródło tekstu RJ12 (6P6C) Przelotka DB9M-DB9F GENA ródło 5 RxD (we) 3 TxD (wy) 6 GND 5 GND zworka 1 z 3 - Numeracj styków we wtyku RJ12 (6P4C) przedstawia rys.2. Rys.2 Numeracja styków na wtyku RJ12 (widok od strony styków). 2. OPIS WBUDOWANYCH APLIKACJI 2.1. Aplikacja STANDARD Aplikacja ta wypisuje wiersze tekstowe. Wiersze te musz by zakoczone znakiem powrotu karetki CR ($0d) oraz znakiem wysunicia linii LF ($0a). Domylne parametry transmisji 9600,8,1,NONE Aplikacja TERMINAL Powiela na ekranie kady znak, który został odebrany na porcie szeregowym VT-100 Przeprowadza emulacj terminala zgodnie ze specyfikacj standardu VT INNE Podprogramy takie jak POSNET, OMEGA przeprowadzaj analiz danych zgodnie z protokołami interfejsów programowych stosowanymi w drukarkach fiskalnych odpowiednich producentów. Podprogram POSNET moe by stosowany np. do drukarek Thermal, Nixdorf ND77 oferowanych przez firm POSNET lub drukarek INNOVA ofrowanych przez

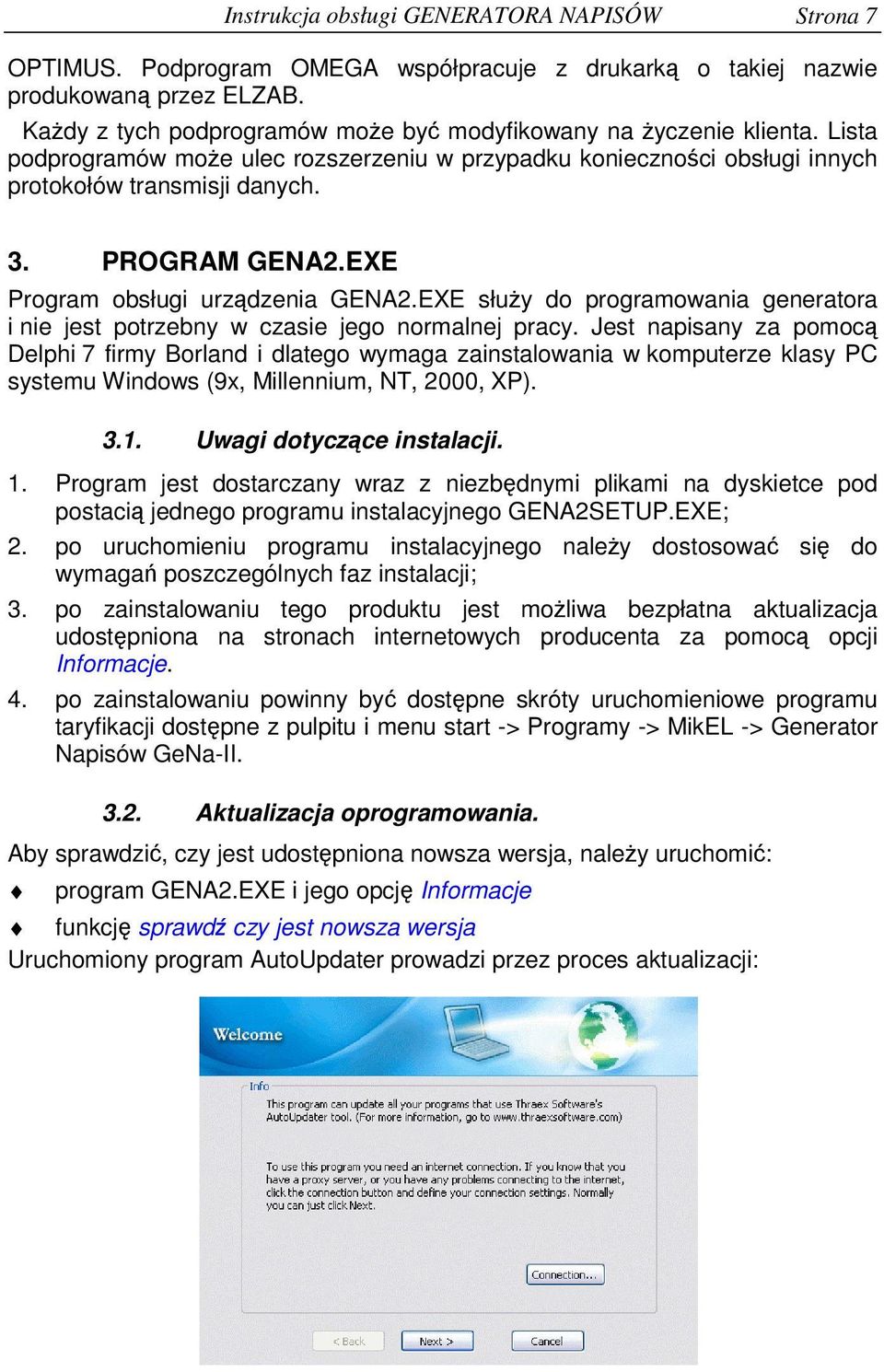

9 Instrukcja obsługi GENERATORA NAPISÓW Strona 7 OPTIMUS. Podprogram OMEGA współpracuje z drukark o takiej nazwie produkowan przez ELZAB. Kady z tych podprogramów moe by modyfikowany na yczenie klienta. Lista podprogramów moe ulec rozszerzeniu w przypadku koniecznoci obsługi innych protokołów transmisji danych. 3. PROGRAM GENA2.EXE Program obsługi urzdzenia GENA2.EXE słuy do programowania generatora i nie jest potrzebny w czasie jego normalnej pracy. Jest napisany za pomoc Delphi 7 firmy Borland i dlatego wymaga zainstalowania w komputerze klasy PC systemu Windows (9x, Millennium, NT, 2000, XP) Uwagi dotyczce instalacji. 1. Program jest dostarczany wraz z niezbdnymi plikami na dyskietce pod postaci jednego programu instalacyjnego GENA2SETUP.EXE; 2. po uruchomieniu programu instalacyjnego naley dostosowa si do wymaga poszczególnych faz instalacji; 3. po zainstalowaniu tego produktu jest moliwa bezpłatna aktualizacja udostpniona na stronach internetowych producenta za pomoc opcji Informacje. 4. po zainstalowaniu powinny by dostpne skróty uruchomieniowe programu taryfikacji dostpne z pulpitu i menu start -> Programy -> MikEL -> Generator Napisów GeNa-II Aktualizacja oprogramowania. Aby sprawdzi, czy jest udostpniona nowsza wersja, naley uruchomi: program GENA2.EXE i jego opcj Informacje funkcj sprawd czy jest nowsza wersja Uruchomiony program AutoUpdater prowadzi przez proces aktualizacji:

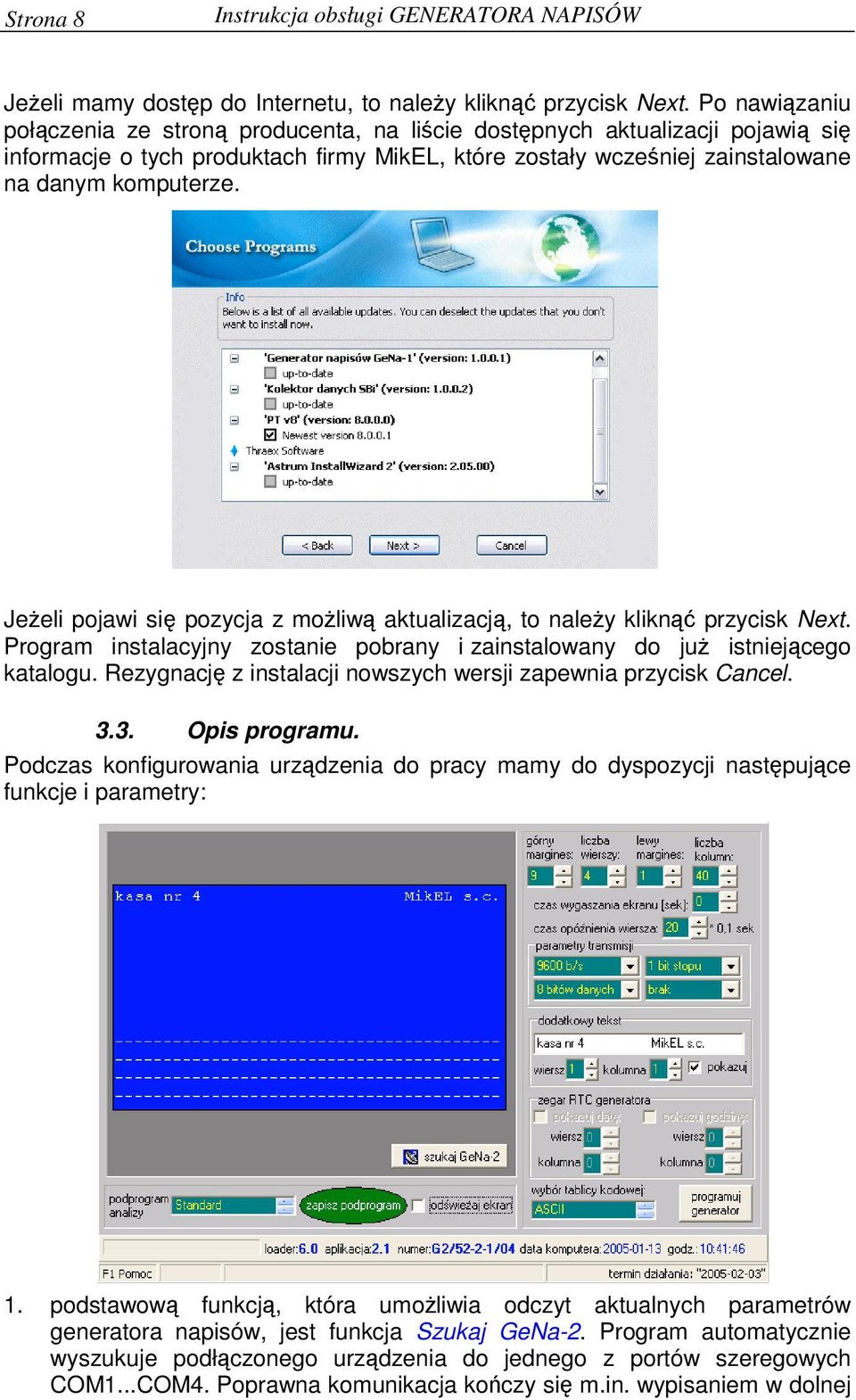

10 Strona 8 Instrukcja obsługi GENERATORA NAPISÓW Jeeli mamy dostp do Internetu, to naley klikn przycisk Next. Po nawizaniu połczenia ze stron producenta, na licie dostpnych aktualizacji pojawi si informacje o tych produktach firmy MikEL, które zostały wczeniej zainstalowane na danym komputerze. Jeeli pojawi si pozycja z moliw aktualizacj, to naley klikn przycisk Next. Program instalacyjny zostanie pobrany i zainstalowany do ju istniejcego katalogu. Rezygnacj z instalacji nowszych wersji zapewnia przycisk Cancel Opis programu. Podczas konfigurowania urzdzenia do pracy mamy do dyspozycji nastpujce funkcje i parametry: 1. podstawow funkcj, która umoliwia odczyt aktualnych parametrów generatora napisów, jest funkcja Szukaj GeNa-2. Program automatycznie wyszukuje podłczonego urzdzenia do jednego z portów szeregowych COM1...COM4. Poprawna komunikacja koczy si m.in. wypisaniem w dolnej

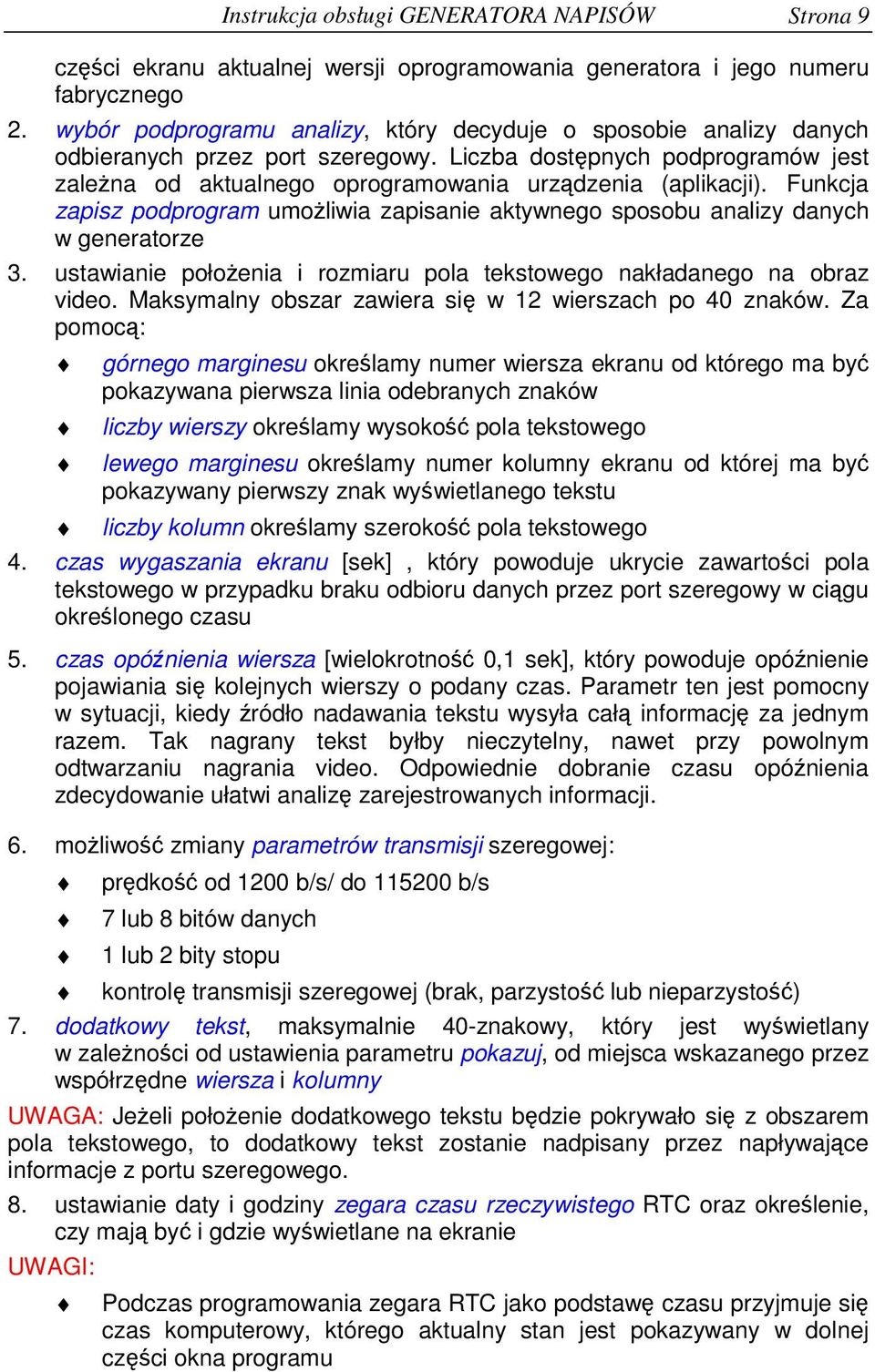

11 Instrukcja obsługi GENERATORA NAPISÓW Strona 9 czci ekranu aktualnej wersji oprogramowania generatora i jego numeru fabrycznego 2. wybór podprogramu analizy, który decyduje o sposobie analizy danych odbieranych przez port szeregowy. Liczba dostpnych podprogramów jest zalena od aktualnego oprogramowania urzdzenia (aplikacji). Funkcja zapisz podprogram umoliwia zapisanie aktywnego sposobu analizy danych w generatorze 3. ustawianie połoenia i rozmiaru pola tekstowego nakładanego na obraz video. Maksymalny obszar zawiera si w 12 wierszach po 40 znaków. Za pomoc: górnego marginesu okrelamy numer wiersza ekranu od którego ma by pokazywana pierwsza linia odebranych znaków liczby wierszy okrelamy wysoko pola tekstowego lewego marginesu okrelamy numer kolumny ekranu od której ma by pokazywany pierwszy znak wywietlanego tekstu liczby kolumn okrelamy szeroko pola tekstowego 4. czas wygaszania ekranu [sek], który powoduje ukrycie zawartoci pola tekstowego w przypadku braku odbioru danych przez port szeregowy w cigu okrelonego czasu 5. czas opónienia wiersza [wielokrotno 0,1 sek], który powoduje opónienie pojawiania si kolejnych wierszy o podany czas. Parametr ten jest pomocny w sytuacji, kiedy ródło nadawania tekstu wysyła cał informacj za jednym razem. Tak nagrany tekst byłby nieczytelny, nawet przy powolnym odtwarzaniu nagrania video. Odpowiednie dobranie czasu opónienia zdecydowanie ułatwi analiz zarejestrowanych informacji. 6. moliwo zmiany parametrów transmisji szeregowej: prdko od 1200 b/s/ do b/s 7 lub 8 bitów danych 1 lub 2 bity stopu kontrol transmisji szeregowej (brak, parzysto lub nieparzysto) 7. dodatkowy tekst, maksymalnie 40-znakowy, który jest wywietlany w zalenoci od ustawienia parametru pokazuj, od miejsca wskazanego przez współrzdne wiersza i kolumny UWAGA: Jeeli połoenie dodatkowego tekstu bdzie pokrywało si z obszarem pola tekstowego, to dodatkowy tekst zostanie nadpisany przez napływajce informacje z portu szeregowego. 8. ustawianie daty i godziny zegara czasu rzeczywistego RTC oraz okrelenie, czy maj by i gdzie wywietlane na ekranie UWAGI: Podczas programowania zegara RTC jako podstaw czasu przyjmuje si czas komputerowy, którego aktualny stan jest pokazywany w dolnej czci okna programu

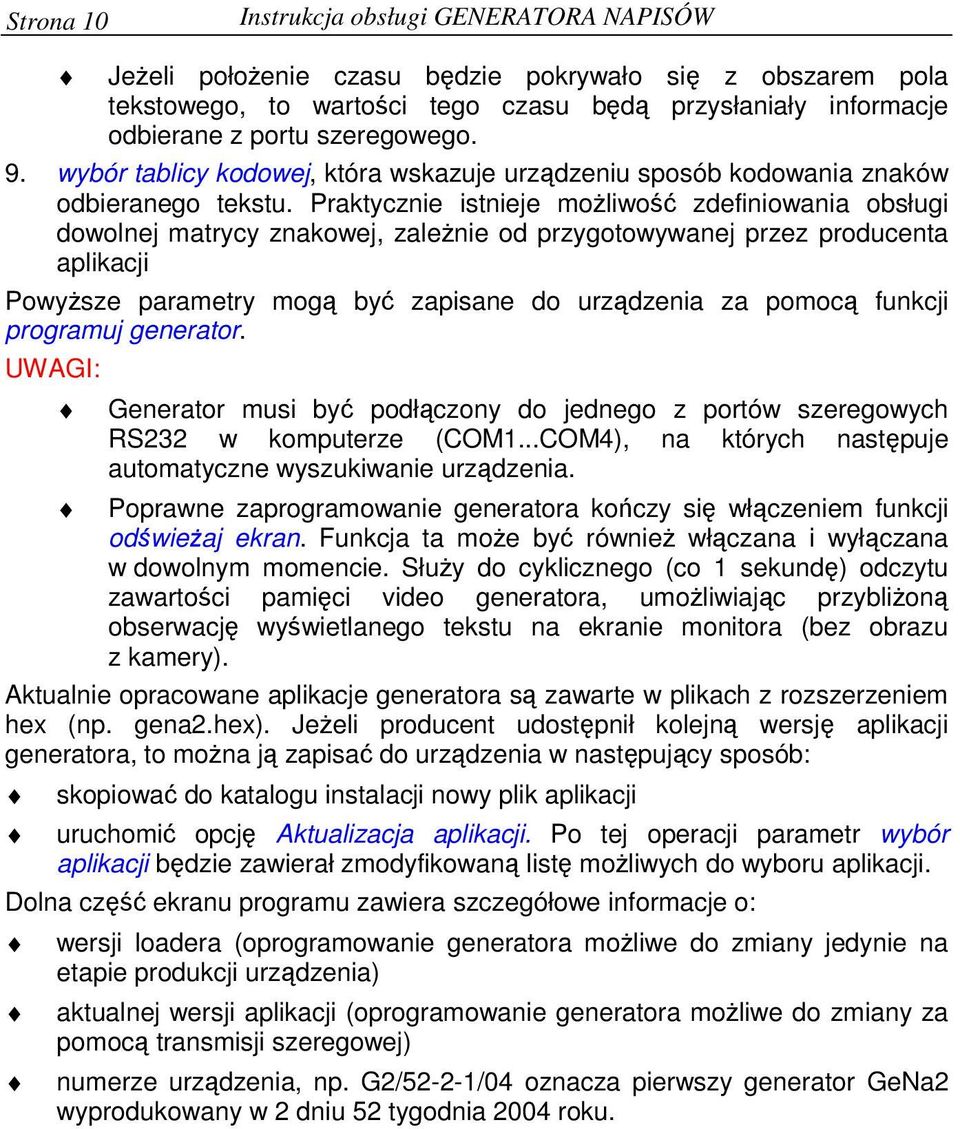

12 Strona 10 Instrukcja obsługi GENERATORA NAPISÓW Jeeli połoenie czasu bdzie pokrywało si z obszarem pola tekstowego, to wartoci tego czasu bd przysłaniały informacje odbierane z portu szeregowego. 9. wybór tablicy kodowej, która wskazuje urzdzeniu sposób kodowania znaków odbieranego tekstu. Praktycznie istnieje moliwo zdefiniowania obsługi dowolnej matrycy znakowej, zalenie od przygotowywanej przez producenta aplikacji Powysze parametry mog by zapisane do urzdzenia za pomoc funkcji programuj generator. UWAGI: Generator musi by podłczony do jednego z portów szeregowych RS232 w komputerze (COM1...COM4), na których nastpuje automatyczne wyszukiwanie urzdzenia. Poprawne zaprogramowanie generatora koczy si włczeniem funkcji odwieaj ekran. Funkcja ta moe by równie włczana i wyłczana w dowolnym momencie. Słuy do cyklicznego (co 1 sekund) odczytu zawartoci pamici video generatora, umoliwiajc przyblion obserwacj wywietlanego tekstu na ekranie monitora (bez obrazu z kamery). Aktualnie opracowane aplikacje generatora s zawarte w plikach z rozszerzeniem hex (np. gena2.hex). Jeeli producent udostpnił kolejn wersj aplikacji generatora, to mona j zapisa do urzdzenia w nastpujcy sposób: skopiowa do katalogu instalacji nowy plik aplikacji uruchomi opcj Aktualizacja aplikacji. Po tej operacji parametr wybór aplikacji bdzie zawierał zmodyfikowan list moliwych do wyboru aplikacji. Dolna cz ekranu programu zawiera szczegółowe informacje o: wersji loadera (oprogramowanie generatora moliwe do zmiany jedynie na etapie produkcji urzdzenia) aktualnej wersji aplikacji (oprogramowanie generatora moliwe do zmiany za pomoc transmisji szeregowej) numerze urzdzenia, np. G2/52-2-1/04 oznacza pierwszy generator GeNa2 wyprodukowany w 2 dniu 52 tygodnia 2004 roku.

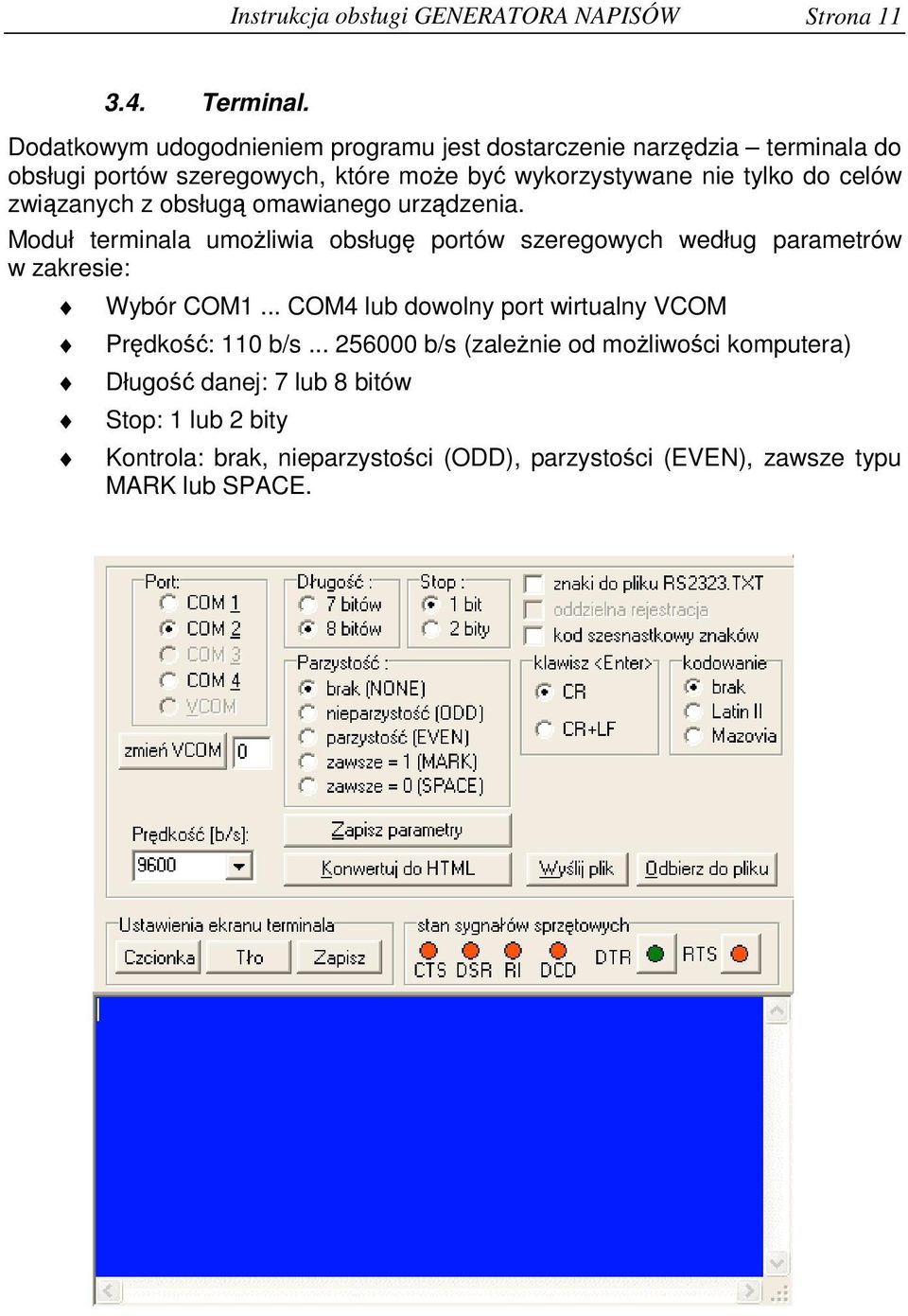

13 Instrukcja obsługi GENERATORA NAPISÓW Strona Terminal. Dodatkowym udogodnieniem programu jest dostarczenie narzdzia terminala do obsługi portów szeregowych, które moe by wykorzystywane nie tylko do celów zwizanych z obsług omawianego urzdzenia. Moduł terminala umoliwia obsług portów szeregowych według parametrów w zakresie: Wybór COM1... COM4 lub dowolny port wirtualny VCOM Prdko: 110 b/s b/s (zalenie od moliwoci komputera) Długo danej: 7 lub 8 bitów Stop: 1 lub 2 bity Kontrola: brak, nieparzystoci (ODD), parzystoci (EVEN), zawsze typu MARK lub SPACE.

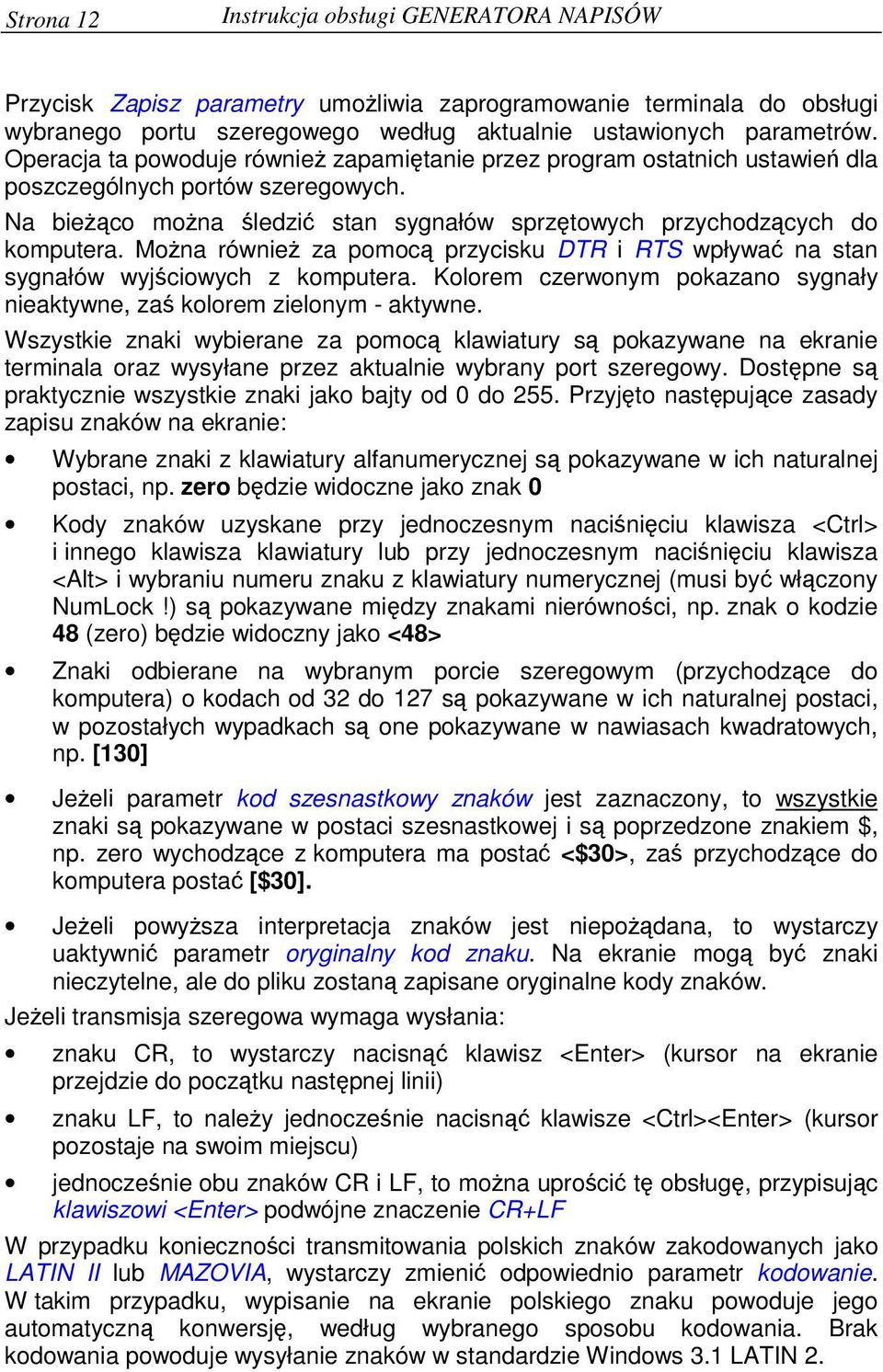

14 Strona 12 Instrukcja obsługi GENERATORA NAPISÓW Przycisk Zapisz parametry umoliwia zaprogramowanie terminala do obsługi wybranego portu szeregowego według aktualnie ustawionych parametrów. Operacja ta powoduje równie zapamitanie przez program ostatnich ustawie dla poszczególnych portów szeregowych. Na bieco mona ledzi stan sygnałów sprztowych przychodzcych do komputera. Mona równie za pomoc przycisku DTR i RTS wpływa na stan sygnałów wyjciowych z komputera. Kolorem czerwonym pokazano sygnały nieaktywne, za kolorem zielonym - aktywne. Wszystkie znaki wybierane za pomoc klawiatury s pokazywane na ekranie terminala oraz wysyłane przez aktualnie wybrany port szeregowy. Dostpne s praktycznie wszystkie znaki jako bajty od 0 do 255. Przyjto nastpujce zasady zapisu znaków na ekranie: Wybrane znaki z klawiatury alfanumerycznej s pokazywane w ich naturalnej postaci, np. zero bdzie widoczne jako znak 0 Kody znaków uzyskane przy jednoczesnym naciniciu klawisza <Ctrl> i innego klawisza klawiatury lub przy jednoczesnym naciniciu klawisza <Alt> i wybraniu numeru znaku z klawiatury numerycznej (musi by włczony NumLock!) s pokazywane midzy znakami nierównoci, np. znak o kodzie 48 (zero) bdzie widoczny jako <48> Znaki odbierane na wybranym porcie szeregowym (przychodzce do komputera) o kodach od 32 do 127 s pokazywane w ich naturalnej postaci, w pozostałych wypadkach s one pokazywane w nawiasach kwadratowych, np. [130] Jeeli parametr kod szesnastkowy znaków jest zaznaczony, to wszystkie znaki s pokazywane w postaci szesnastkowej i s poprzedzone znakiem $, np. zero wychodzce z komputera ma posta <$30>, za przychodzce do komputera posta [$30]. Jeeli powysza interpretacja znaków jest niepodana, to wystarczy uaktywni parametr oryginalny kod znaku. Na ekranie mog by znaki nieczytelne, ale do pliku zostan zapisane oryginalne kody znaków. Jeeli transmisja szeregowa wymaga wysłania: znaku CR, to wystarczy nacisn klawisz <Enter> (kursor na ekranie przejdzie do pocztku nastpnej linii) znaku LF, to naley jednoczenie nacisn klawisze <Ctrl><Enter> (kursor pozostaje na swoim miejscu) jednoczenie obu znaków CR i LF, to mona uproci t obsług, przypisujc klawiszowi <Enter> podwójne znaczenie CR+LF W przypadku koniecznoci transmitowania polskich znaków zakodowanych jako LATIN II lub MAZOVIA, wystarczy zmieni odpowiednio parametr kodowanie. W takim przypadku, wypisanie na ekranie polskiego znaku powoduje jego automatyczn konwersj, według wybranego sposobu kodowania. Brak kodowania powoduje wysyłanie znaków w standardzie Windows 3.1 LATIN 2.

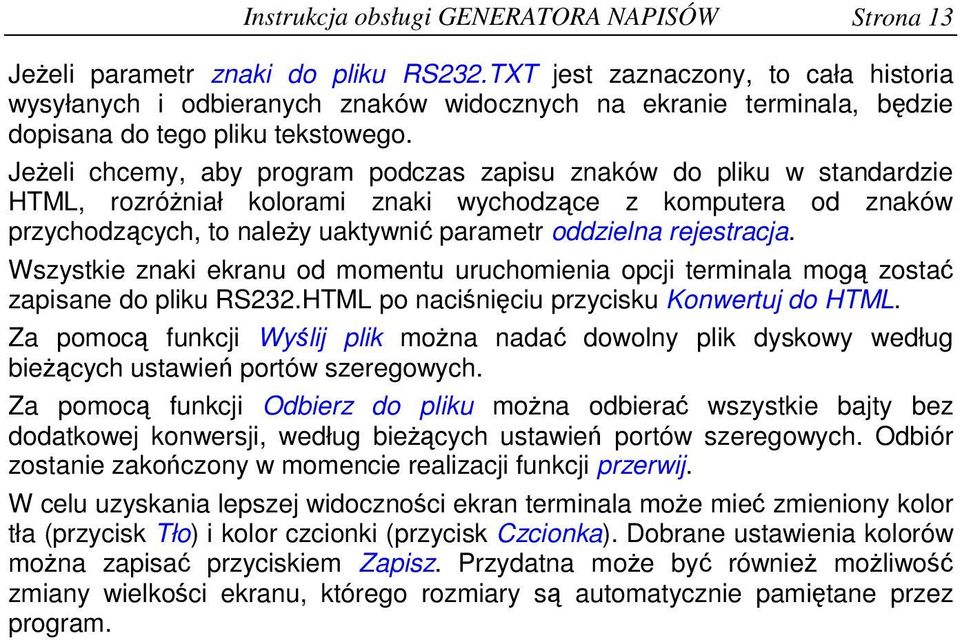

15 Instrukcja obsługi GENERATORA NAPISÓW Strona 13 Jeeli parametr znaki do pliku RS232.TXT jest zaznaczony, to cała historia wysyłanych i odbieranych znaków widocznych na ekranie terminala, bdzie dopisana do tego pliku tekstowego. Jeeli chcemy, aby program podczas zapisu znaków do pliku w standardzie HTML, rozróniał kolorami znaki wychodzce z komputera od znaków przychodzcych, to naley uaktywni parametr oddzielna rejestracja. Wszystkie znaki ekranu od momentu uruchomienia opcji terminala mog zosta zapisane do pliku RS232.HTML po naciniciu przycisku Konwertuj do HTML. Za pomoc funkcji Wylij plik mona nada dowolny plik dyskowy według biecych ustawie portów szeregowych. Za pomoc funkcji Odbierz do pliku mona odbiera wszystkie bajty bez dodatkowej konwersji, według biecych ustawie portów szeregowych. Odbiór zostanie zakoczony w momencie realizacji funkcji przerwij. W celu uzyskania lepszej widocznoci ekran terminala moe mie zmieniony kolor tła (przycisk Tło) i kolor czcionki (przycisk Czcionka). Dobrane ustawienia kolorów mona zapisa przyciskiem Zapisz. Przydatna moe by równie moliwo zmiany wielkoci ekranu, którego rozmiary s automatycznie pamitane przez program.

16 Strona 14 Instrukcja obsługi GENERATORA NAPISÓW
