Instrukcja programowania systemu PAVIRO (IRIS-NET)
|
|
- Grażyna Michałowska
- 7 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja programowania systemu PAVIRO (IRIS-NET) Jakub Bednarz. Ostatnia aktualizacja: 7/9/2016
2 Spis treści 1. Wstęp Konfiguracja mikrofonu strażaka Monitorowanie ciągłości linii Monitorowanie stanu zasilania Wejścia alarmowe z SSP Wyjścia do SSP
3 3 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 1. Wstęp System PAVIRO pozwala na konfigurację w 2 trybach: podstawowym z wykorzystaniem aplikacji PAVIRO configuration wizzard, nie wymagającym szkolenia, służącym do programowania prostych systemów lub konfiguracji wstępnej systemu, zaawansowanym przez aplikację IRIS-NET, oferującym szereg zaawansowanych możliwości i funkcji. Opracowanie przeznaczone jest dla osób znających topologię i budowę systemu PAVIRO, podstawy oprogramowania Configuraion Wizzard oraz IRIS-NET. Jego celem jest przybliżenie sposobu wybranych, najczęściej stosowanych funkcji systemu z wykorzystaniem oprogramowania IRIS-NET..

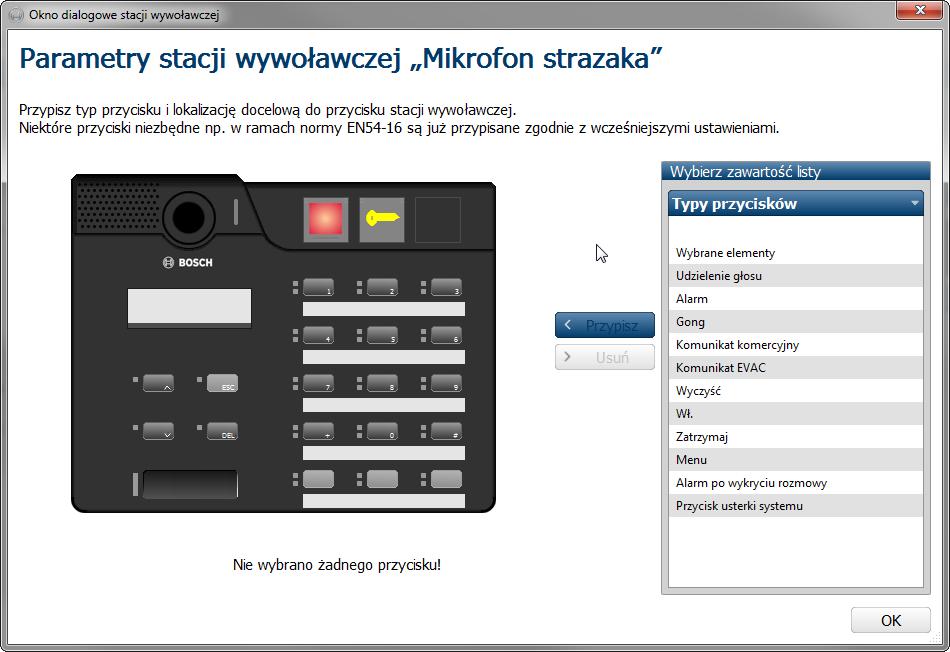

4 4 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 2. Konfiguracja mikrofonu strażaka Jeżeli stacja pracuje w systemie jako mikrofon strażaka, powinna być zaopatrzona w czerwony przycisk ewakuacyjny oraz w przypadku instalacji poza pomieszczeniem ochrony o ograniczonym dostępie, kluczykiem. Przyciski możemy oprogramować na etapie wstępnej konfiguracji w programie Configuration Wizzard (Prawym przyciskiem myszy klikamy na obszarze przycisku i wybieramy jego typ, następnie rodzaj działania przypisujemy jak dla pozostałych klawiszy). Połączenie z panelem strażaka powinno być nadzorowane. W tym celu, klikamy dwukrotnie na stacji wywoławczej w głównym oknie systemu i włączamy ton pilota dla stacji. Uwaga! Aby zapewnić monitorowanie połączenia ze stacją wywoławczą, do jednego wyjścia CST kontrolera możemy podłączyć tylko jedną stację..

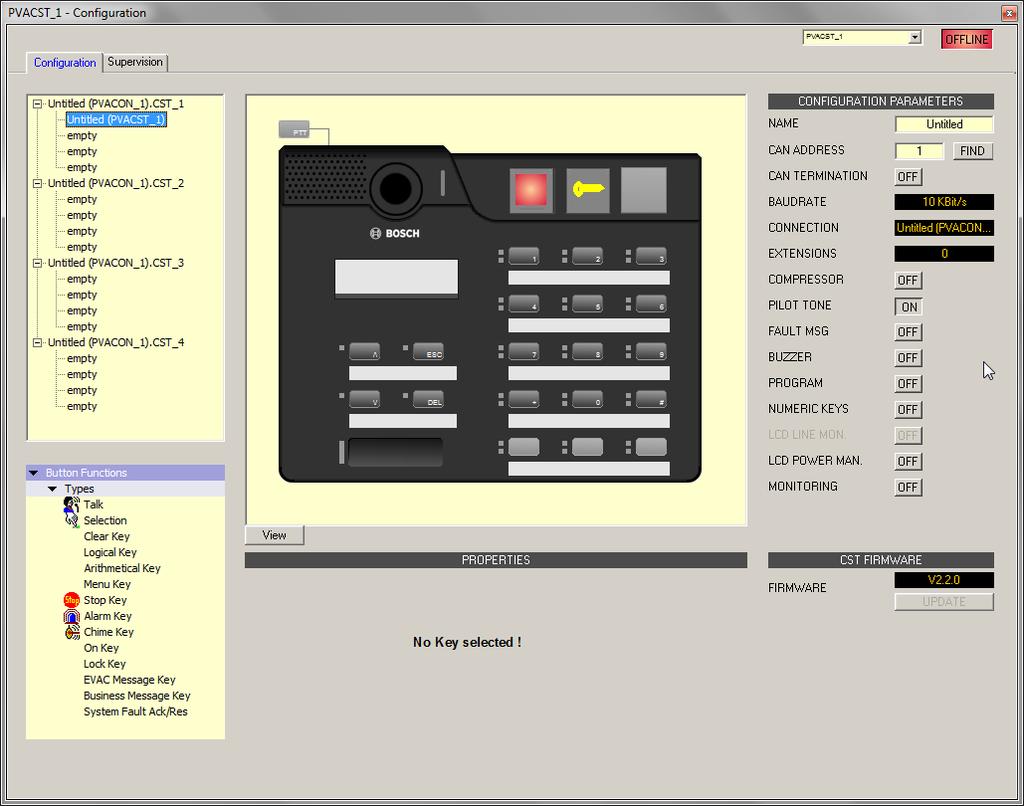

5 5 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Następnie klikamy dwukrotnie na kontroler w głównym oknie systemu, przechodzimy do zakładki DSP, klikamy dwukrotnie na dowolnym wejściu matrycy i przy wejściu CST 1 (w przypadku połączenia mikrofonu strażaka do wyjścia CST1 kontrolera) włączamy funkcję tonu pilota (podświetli się na zielono)..
6 6 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Ostatnim krokiem jest włączenie nadzoru tonu pilota do zakresu zgłaszanych użytkownikowi błędów systemu. W tym celu przechodzimy do zakładki Supervision i zaznaczamy opcję Notification dla Input pilot detection. Tym samym, jeśli błąd tonu pilota zostanie wykryty, system powiadomi o nim przez przejście do stanu usterki i zapalenie odpowiedniej diody na kontrolerze..
7 7 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 3. Monitorowanie ciągłości linii 3.1 Metoda impedancyjna Aby skonfigurować urządzenie do pomiaru ciągłości linii z wykorzystaniem metody impedancyjnej, należy w głównym oknie programu (pracując w trybie ONLINE podłączeni do kontrolera do zakładki LineSupervision. ) kliknąć na kontroler, następnie przejść Klikamy lewym przyciskiem myszy aby zaznaczyć linię głośnikową, którą chcemy skonfigurować (trzymając wciśnięty klawisz SHIFT możemy zaznaczyć kilka linii jednocześnie). Po ich wybraniu, należy kliknąć przycisk START MEAS. aby rozpocząć pomiar impedancji linii..
8 8 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Uruchomiony zostanie pomiar impedancji linii i wyświetlona informacja o jego aktualnym postępie. Po zdefiniowaniu wartości w kolumnie Impedance możemy obserwować aktualną wartość impedancji linii, w kolumnie IMP-REF referencyjną wartość odniesienia (ustaloną w wyniku niniejszego pomiaru)..

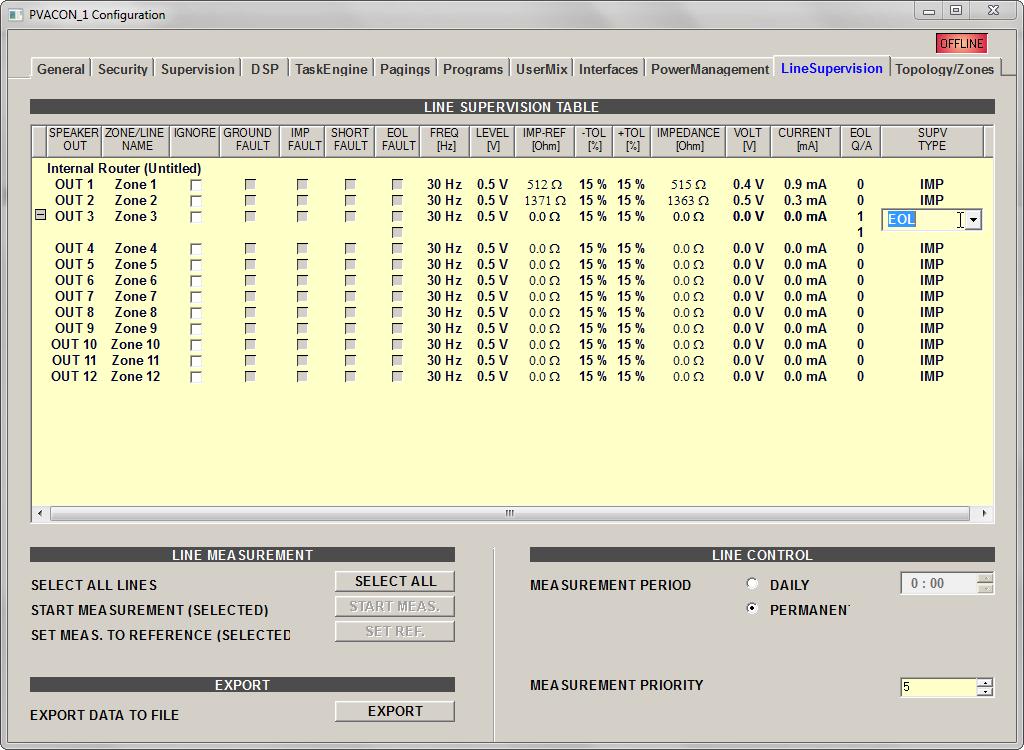

9 9 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 3.2 Metoda wykorzystująca płytkę PAVIRO EOL Dla linii głośnikowych, które monitorowane będą z wykorzystaniem płytki końca linii należy zdefiniować niniejszą metodę. Następnie w polu EOL Q/A w górnej linii wprowadzamy ilość płytek końca linii, jaka została wykorzystana (standardowo 1, możemy jednak monitorować odgałęzienia w ramach jednej linii głośnikowej), w dolnej zaś unikalny adres płytki ustawiony na jej dip-switch ach (patrz instrukcja instalacyjna PVA-WEOL)..

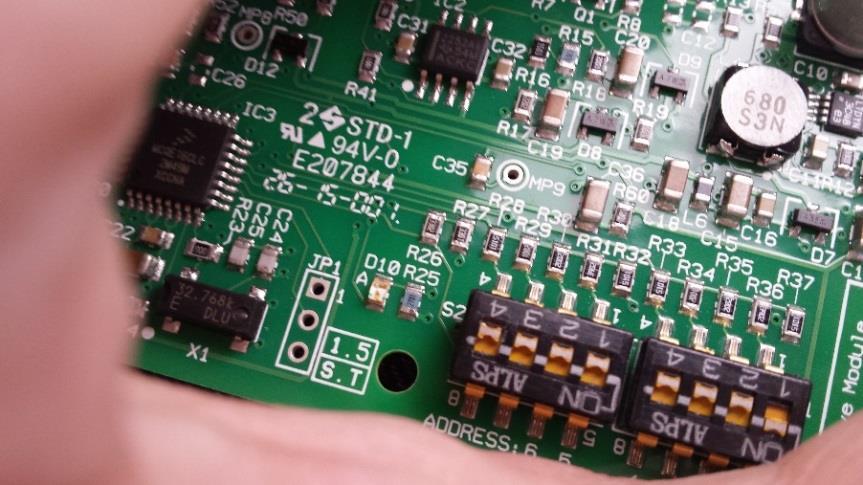

10 10 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Jeśli nadzór został poprawnie skonfigurowany i podłączony, widoczne będą zielone wskaźniki obok odpowiadających linii/odgałęzień. Porada: Aby zweryfikować ciągłość linii podczas instalacji płytki, przełącznik numer 4 bloku S2 możemy przełączyć z pozycji ON na OFF. Spowoduje to aktywacje diody D10 na płytce na okres 5 minut. Porada: Zgodnie z wymaganiami normatywnymi, maksymalny czas oczekiwania na zgłoszenie usterki linii wynosi 100sekund. Zaleca się tym samym odczekanie tego czasu od momentu podłączenia płytki lub uruchomienia kontrolera, aby upewnić się w zakresie poprawności połączenia. Uwaga! Płytka do poprawnej pracy wymaga uziemienia. W przypadku nie podłączenia go, praca urządzenia będzie niemożliwa i pomimo ciągłości linii, poprawnej konfiguracji w systemie, kontroler lub router zgłaszał będzie usterkę. Uwaga! Moc 1 wzmacniacza możemy rozdzielać pomiędzy kilka bloków 6 linii, muszą jednak znajdować się w obrębie tego samego urządzenia (1 kontroler lub router). Płytka master nadzoru końca linii znajduje się bowiem w każdym kontrolerze/routerze i nie może być więcej niż jedna..

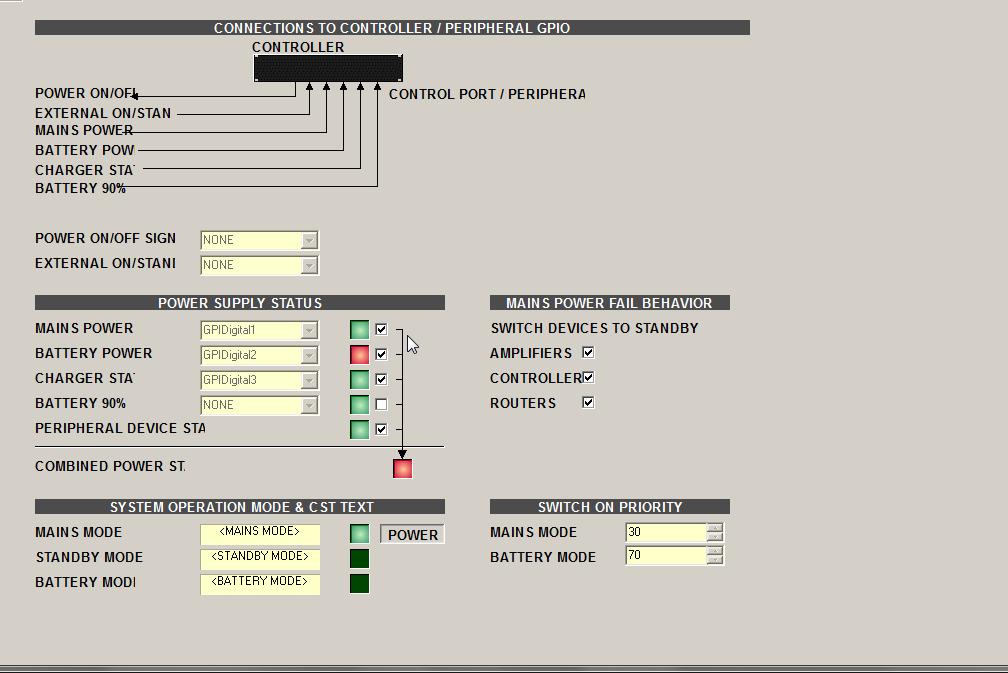

11 11 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 4. Monitorowanie stanu zasilania Od system wymaga się, aby monitorował sprawność zasilania sieciowego, bateryjnego oraz stan pracy obwodu ładującego akumulatory. Do tego celu zaleca się zastosowanie zestyków ANALOG CONTROL IN 1, 2 oraz 3. W przypadku zastosowania układu zasilania 24V od systemu PLENA, schemat wygląda następująco:.
12 12 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Standardowo wejścia przypisane są: 1 monitorowanie stanu zasilania sieciowego 2 monitorowanie stanu akumulatorów 3 monitorowanie stanu pracy układu ładującego Ich stan na bieżąco możemy monitorować w zakładce PowerManagement. Kolor zielony oznacza poprawne działanie, kolor czerwony stan awarii. Stan wejść możemy monitorować również w zakładce Interfaces (wartości ON lub OFF). Wejścia są aktywne, w momencie gdy przez obwód przepływa referencyjna wartość 10V..

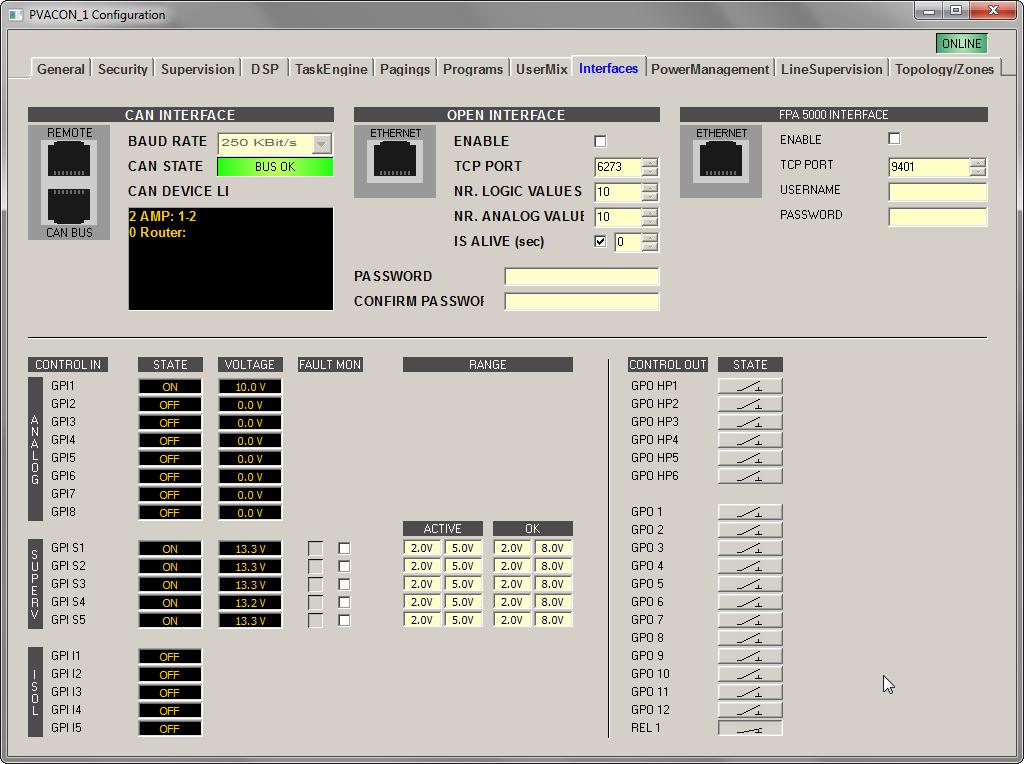

13 13 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 5. Wejścia alarmowe z SSP Wejścia alarmowe SSP należy podłączać do bloku wejść nadzorowanych przez kontroler 5 wejść bloku S (supervisory) oznaczonego kolorem niebieskim. Aby nadzorować wszystkie 4 stany połączenia (zestyk zamknięty, zestyk otwarty, zwarcie w obwodzie, przerwa w obwodzie), należy obwód połączyć zgodnie z poniższym schematem wykorzystując w tym celu 2 rezystory 3k3Ohm. Oprogramowanie konfiguracyjne Configuration Wizzard od wersji 3.1 umożliwia przypisywanie wybranych komunikatów oraz stref na które mają być kierowane dla poszczególnych wejść..
14 14 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 6. Wyjścia do SSP a. Wyjście sygnału alarmowego Zaleca się wyprowadzenie sygnału alarmowego centrali DSO do SSP za pośrednictwem przekaźnika REL1 posiadającego fabrycznie wbudowane 2 rezystory o wartościach 680Ohm oraz 3300Ohm. Pozwala to na sparametryzowanie linii w zakresie awarii i stanu alarmu. Moduł wejściowy SAP Kontroler lub router PAVIRO Przekaźnik podłączamy do wejścia modułu SAP (w przypadku centrali BOSCH modułu FLM-420-CON lub CZM 0004 A) wykorzystując stan normalnie zamknięty przekaźnika..

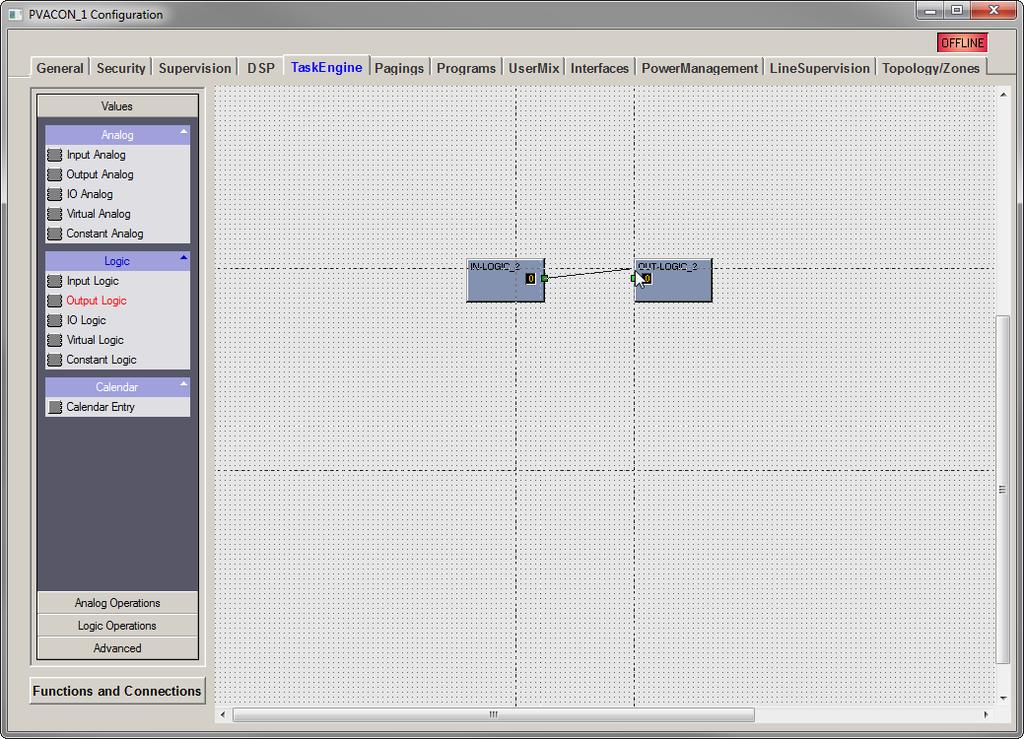

15 15 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Aby zaprogramować wyzwolenia przekaźnika REL1 od stanu alarmowego, należy przejść do zakładki TaskEngine, wybrać z lewej strony w bloku Values blok Logic, kliknąć lewym przyciskiem myszy na Input Logic i przeciągnąć w obszar programowania. Następnie zaś przenosimy element Output Logic, oba łącząc ze sobą klikając na lewym kwadracie bloku wejścia logicznego, następnie zaś na łączniku wyjścia tworząc wzajemną relację pomiędzy elementami. Na bloku wejścia klikamy dwukrotnie lewym przyciskiem myszy, rozwijamy kontroler, katalog System, podkatalog Info, klikamy na VACLed a następnie na obiekt (w tym wypadku Untitled (PVACON_1).System.Info. Trzymając wciśnięty lewy przycisk myszy przeciągamy element na blok wejścia IN-LOGIC..
16 16 I Instrukcja programowania systemu PAVIRO (IRIS-NET) c Następnie rozwijamy katalog Routerboard, klikamy na pozycję REL1 i przeciągamy ją na OUT-LOGIC. W ten sposób stworzyliśmy zależność aktywacji przekaźnika REL1 od diody stanu alarmowego kontrolera..
17 17 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Porada: Pracując w trybie on-line mamy dostęp do zakładki Interfaces, która pozwala na ręczną aktywację poszczególnych wyjść przydatną do testów połączeń..
18 18 I Instrukcja programowania systemu PAVIRO (IRIS-NET) b. Wyjście usterki Kontroler wyposażony jest w wyjście przekaźnikowe READY dedykowane do sygnalizowania stanu usterki systemu (przekaźnik zsynchronizowany ze stanem combined fault state). Ten sam stan wyzwala aktywację diody usterki na przodzie kontrolera systemu. Wyjście dostępne jest przy bloku wyjść kontrolera opisane READY. Zaleca się poniższy sposób przesyłania sygnału usterki do centrali SAP (aktywacja na rozwarcie obwodu, połączenie nadzorowane z rezystorem zainstalowanym w pobliżu kontrolera DSO z nadzorem połączenia). Szafa DSO Moduł wejściowy SAP Rezystor.

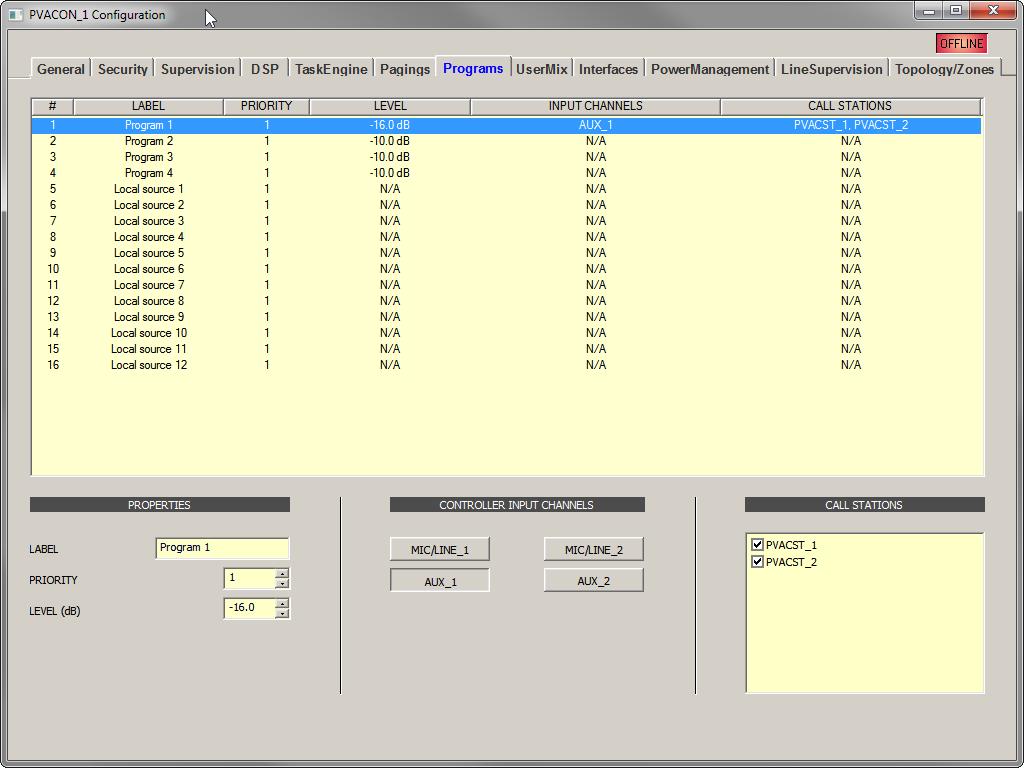

19 19 I Instrukcja programowania systemu PAVIRO (IRIS-NET) 7. Wprowadzanie sygnału audio Celem wprowadzenia zewnętrznego sygnału audio do kontrolera (źródła tła muzycznego, miernika STI) należy wejść w zakładkę Programs, wybrać w liście pożądany program klikając lewym przyciskiem myszy, następnie zaś poniżej w oknie Properties nadać etykietę wg uznania, ustawić priorytet oraz poziom głośności, w oknie Controler input channels zdefiniować do które wejście w kontrolerze będzie wykorzystane oraz w oknie Call stations wybrać, na której stacji wywoławczej będzie możliwość uruchomienia tła muzycznego. Aby uruchomić sygnał wejścia, należy na stacji wywoławczej wejść w menu w tym celu jednocześnie naciskamy i przytrzymujemy przyciski oznaczone oraz, z listy wybieramy pozycję Przydzielenie programu, wciskamy klawisz, wybieramy zdefiniowany wcześniej i przypisany do danej stacji wywoławczej program, np. Program 1, wciskając teraz klawisze stacji wywoławczej służące do wyboru poszczególnych stref uruchamiamy sygnał tła w poszczególnych strefach. Klikając ponownie możemy przejść do regulacji głośności sygnału wejścia w całym systemie realizujemy to za pomocą klawiszy stacji wywoławczej i..
20 20 I Instrukcja programowania systemu PAVIRO (IRIS-NET) Robert Bosch Sp z o.o. ul. Jutrzenki Warszawa Polska
