1 Aktywne bariery podczerwieni Maxiris 2000 instrukcja instalacji INSTRUKCJA INSTALACJI SPIS TREŚCI 1 WPROWADZENIE Cechy główne Opcje dodatkowe OPIS PRACY BARIERY Zasada działania Alarmy włamaniowe (tryby detekcji) Wpływ warunków atmosferycznych na pracę bariery Wyjścia alarmowe i stany diod kontrolnych w barierze z wyjściami przekaźnikowymi Stany diod kontrolnych (wersja sieciowa) Informacje przechowywane w rejestrze zdarzeń OPIS BARIERY Kolumna nadawcza i odbiorcza Kolumna odbiorcza - ustawianie pracy kierunkowej Kolumna nadawcza - ustawianie pracy kierunkowej Sterownik nadajnika Sterownik odbiornika Moduł rozszerzenia nadajnika lub odbiornika Element nadawczy, odbiorczy Blok zasilacza stabilizowanego Płytka połączeniowa wewnętrzna (wersja z lub bez grzałki) PODSTAWOWE ZASADY INSTALACJI INSTALOWANIE Montaż i demontaż obudowy Montaż do ściany Szczegóły dotyczące montażu na słupie Słup montażowy Montaż barier o wysokości powyżej 3 metry Dzielenie barier POŁĄCZENIA Zasady i reguły połączeń Specjalne środki ostrożności Jednokierunkowa kolumna nadawcza z wyjściami przekaźnikowymi Dwukierunkowa kolumna nadawcza z wyjściami przekaźnikowymi Jedno, dwukierunkowa kolumna odbiorcza wersja z wyjściami przekaźnikowymi Kolumna mieszana (nadajnik/odbiornik) z wyjściami przekaźnikowymi Dwukierunkowa kolumna nadawcza wersja sieciowa Jedno, dwukierunkowa kolumna odbiorcza wersja sieciowa KOLUMNA NADAWCZO-ODBIORCZA WERSJA SIECIOWA Jednokierunkowa kolumna nadawcza i jednokierunkowa kolumna odbiorcza Dwukierunkowa kolumna odbiorcza i dwie jednokierunkowe kolumny nadawcze Dwukierunkowa kolumna nadawcza i dwie jednokierunkowe kolumny odbiorcze Pobór prądu przy zasilaniu z sieci 230 VAC (kolumny w wersji z grzałkami) Pobór prądu przy zasilaniu 12VDC Pobór prądu przez grzałki przy napięciu zasilania 15VAC (kolumny zasilane z 12 VDC)...24

2 7 STROJENIE, DOPASOWANIE I REGULACJA Dopasowanie optyczne Konfiguracja kolumny nadawczej (tylko podczas pierwszego uruchomienia) Kasowanie numeru strefy w sterowniku nadajnika Kalibracja kolumny nadawczej Ustawianie i dopasowanie kolumny nadawczej Dokładna kalibracja bariery Ustawienie kolumny nadawczej w tryb detekcji Kalibracja odbiornika Ustawienie i dopasowanie kolumny odbiorczej Dokładna kalibracja odbiornika Ustawienie kolumny nadawczej w tryb detekcji Ustawienie bariery w tryb detekcji OPCJE DODATKOWE Detektor nacisku Programator OKRESOWA KONSERWACJA KONSERWACJA DANE TECHNICZNE Podstawowe dane techniczne Konfiguracja Wymiary zewnętrzne kolumn odbiornika i nadajnika Elementy zapasowe...35 sales@ide.com.pl strona 1 z 36

3 1 WPROWADZENIE Aktywne bariery podczerwieni MAXIRIS są najwyższej jakości elementami ochrony peryferyjnej. Bariera składa się z dwóch kolumn, nadawczej i odbiorczej zawierających od 2 do 16 wiązek podczerwieni. Ustawione naprzeciwko siebie stanowią niewidzialną strefę ochronną. Odbiornik Maxiris 2000 występuje w dwóch wersjach: z przekaźnikowymi wyjściami alarmowymi, oraz sieciowej do współpracy z koncentratorem. Zadaniem koncentratora jest zbieranie informacji poprzez dwużyłową magistralę od odbiorników i wyzwalanie odpowiednich wyjść alarmowych. Koncentrator służy również do kalibracji i konfigurowania parametrów barier. Kolumna nadawcza jest w obu wersjach taki sama. 1.1 CECHY GŁÓWNE Zintegrowany system kalibracji, (celownik optyczny, sygnalizator akustyczny, wskaźnik diodowy, zaciski do pomiaru napięcia na wyjściu odbiornika, przenośny terminal-programator) umożliwiający jednej osobie ustawienie, skalibrowanie i uruchomienie bariery bez użycia dodatkowych narzędzi, Pamięć 100 ostatnich zdarzeń (pamięć nieulotna), Możliwość ustawiania i zapisania w pamięci nieulotnej trybów detekcji, czasów reakcji, itp., Możliwość konfigurowania i odczytu historii zdarzeń przy użyciu przenośnego terminala lub komputera klasy PC z oprogramowaniem WINMAXI, Detektor złej widoczności (np. na skutek bardzo gęstej mgły, silnych opadów deszczu czy śniegu) wyzwalający wyjście zamglenie w przypadku spadku wartości promieniowania docierającego do odbiorników poniżej ustalonego progu. Wyjście to wyzwalane jest tylko wtedy gdy poziom sygnału spadnie w jednym lub kilku odbiornikach jednocześnie w zależności od konfiguracji, W zależności od potrzeb możliwość pracy jedno lub dwukierunkowej, Ręczne wyłączanie wiązek (przez ustawienia konfiguracyjne) lub automatyczne (zamglenie, antymasking), Dodatkowe wejścia alarmowe w nadajniku i odbiorniku służące np. do podłączenia detektora nacisku lub czujnika wstrząsowego, Czujnik otwarcia obudowy (anty-sabotaż), Sygnalizator zaniku napięcia 230 VAC lub 230VAC i 12VDC, Złącze połączeniowe znajdujące się w dolnej części bariery, Zasięg maksymalny na zewnątrz 150 metrów, wewnątrz 500 metrów, Przystosowywanie się do zmiennych warunków atmosferycznych. Dzięki konfiguracji czasów detekcji i trybów detekcji możliwe jest zoptymalizowanie ustawień bariery w zależności od panujących warunków środowiskowych, Kompatybilność z europejską normą European Norms Electromagnetic CE, Obudowa wykonana z oksydowanego aluminium odporna na wpływ warunków atmosferycznych. Cechy wersji sieciowej Wszystkie wyjścia alarmowe zlokalizowane w jednym miejscu (koncentratorze MAXIBUS) Możliwość lokalnej (RS-232) i zdalnej (przez modem) konfiguracji, wizualizacji i diagnozy każdej bariery przy użyciu komputera klasy PC z oprogramowaniem WINMAXI sales@ide.com.pl strona 2 z 36

4 1.2 OPCJE DODATKOWE Grzałki z termostatem do podgrzewania poszczególnych komórek, Słup montażowy mocowany do podłoża (dostarczany z kotwami rozporowymi), Detektor nacisku, Przenośny programator do kalibracji, konfigurowania i zarządzania, Konfiguracja i zarządzanie poprzez modem podłączony do koncentratora MAXIBUS. 2 OPIS PRACY BARIERY 2.1 ZASADA DZIAŁANIA Kolumna nadawcza emituje promieniowanie podczerwone w kierunku kolumny odbiorczej ustawionej naprzeciwko. Kolumna odbiorcza analizuje impulsy promieniowania podczerwieni docierające do poszczególnych odbiorników i wyzwala następujące wyjścia alarmowe: Alarm natychmiastowy generowany w momencie przecięcia wcześniej zdefiniowanej liczby sąsiednich wiązek (typowy czas reakcji 40 ms), Alarm na skutek przecięcia jednej wiązki (typowy czas reakcji 500ms), Uwaga! Czas reakcji najniższej wiązki może być ustawiony niezależnie od czasu reakcji pozostałych wiązek, Wyjście zamglenie wyzwalane podczas bardzo złych warunków atmosferycznych (typowy czas 90 sekund), Długookresowe przecięcie wiązki wyzwala wyjście antymasking, Alarm na skutek aktywacji jednego z dwóch wejść dodatkowych, Alarm techniczny wyzwalany w momencie zaniku napięcia zasilania 12V DC lub 230VAC. Wszystkie ustawienia konfiguracyjne, czasy itp. są zapisywane w pamięci nieulotnej. W wersji sieciowej możliwe jest zdalne zarządzanie barierami poprzez RS 232 lub modem podłączony do koncentratora. Impulsy podczerwieni wysyłane są kolejno przez każdy z nadajników. Emisja promieniowania poszczególnych wiązek jest zsynchronizowana (służy temu dwużyłowy przewód synchronizujący podłączony pomiędzy nadajnikiem i odbiornikiem). Dodatkowo odbiorniki wyposażone są w ARW (Automatyczną Regulację Wzmocnienia) umożliwiające kompensację energii promieniowania (przystosowywanie się do zmiennych warunków meteorologicznych). sales@ide.com.pl strona 3 z 36

5 2.2 ALARMY WŁAMANIOWE (TRYBY DETEKCJI) Rysunki poniżej przedstawiają różne tryby pracy Alarm włamaniowy wyzwalany w momencie przecięcia jednej wiązki. Uwaga: Czas reakcji najniższej wiązki może być ustawiany niezależnie od czasu reakcji pozostałych wiązek. Alarm włamaniowy wyzwalany w przypadku przecięcia co najmniej dwóch sąsiednich wiązek. Alarm włamaniowy wyzwalany w przypadku przecięcia co najmniej trzech sąsiednich wiązek. Alarm włamaniowy wyzwalany w przypadku przecięcia dwóch lub trzech sąsiednich wiązek. Ponadto gdy jedna wiązka jest przecięta przez dłuższy okres czasu (programowany w zakresie 40 ms do 1s) również wyzwalane jest wyjście alarmowe. Uwaga: Czas reakcji najniższej wiązki może być ustawiany niezależnie od czasu reakcji pozostałych wiązek. sales@ide.com.pl strona 4 z 36

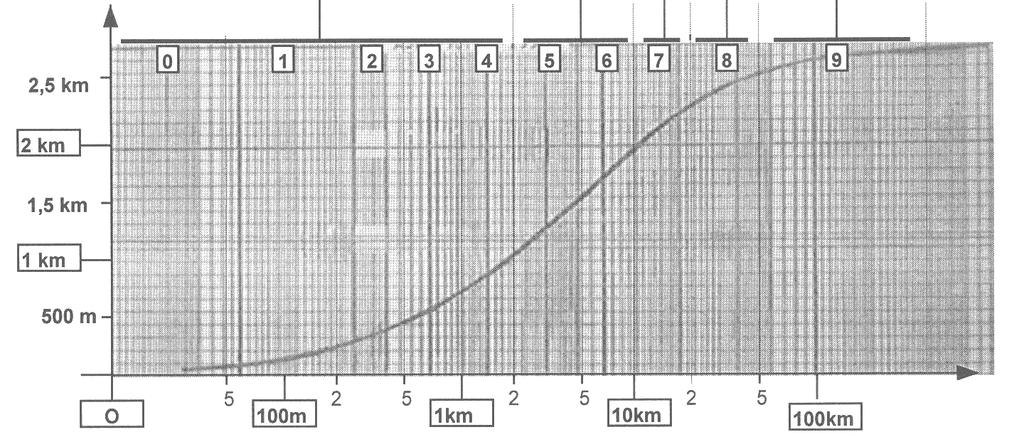

6 2.3 WPŁYW WARUNKÓW ATMOSFERYCZNYCH NA PRACĘ BARIERY Wykrywanie mgły i złych warunków meteorologicznych. Zgodnie z prawami fizyki zasięg bariery zależy od widoczności. Wraz z pogorszeniem się widoczności (zmniejszeniem przejrzystości powietrza) zasięg ulega zmniejszeniu. Funkcję zależności zasięgu i widoczności przedstawia poniższy wykres. Zasięg Gęsta mgła Zamglenie Bardzo dobra przejrzystość Widoczność Powyższy wykres pokazuje maksymalne zasięgi bariery Maxiris w zależności od widoczności. Nigdy nie należy przekraczać tych wartości. W zastosowaniach zewnętrznych zaleca się instalowanie barier w odległości nie większej niż 150 metrów. Bariera Maxiris 2000 stale kontroluje i sprawdza poziom sygnału docierającego do poszczególnych odbiorników. Kiedy wartość sygnału promieniowania docierającego do odbiornika spadnie poniżej 10% wartości nominalnej bariera wyzwala wyjście zamglenie. Odpowiednia wiązka zacznie pracować w trybie zamglenia, podczas którego sygnały alarmowe są ignorowane. Możemy zaprogramować barierę tak by wyjście to było aktywowane w przypadku spadku sygnału w kilku wiązkach. Czas wyzwolenia wyjścia zamglenie w takim przypadku wynosi około 4 sekund. 2.4 ANTYMASKING Po wyłączeniu jednej wiązki warunkiem wyzwolenia wyjścia alarmowego jest przecięcie dwóch sąsiednich aktywnych wiązek. Przed wyłączeniem Po wyłączeniu Wiązka wyłączona na skutek spadku wartości sygnału podczerwieni docierającego do odbiornika. sales@ide.com.pl strona 5 z 36

7 Podwójna detekcja w przypadku wyłączenia jednej wiązki : W przypadku przesłonięcia wiązki przez programowalny czas bariera wyzwala wyjście antymasking. wiązka zamaskowana (przesłonięta) Wiązka, która wyzwoliła wyjście antymasking lub zamglenie nie wyzwala w tym samym czasie wyjścia alarmowego. 2.5 WYJŚCIA ALARMOWE I STANY DIOD KONTROLNYCH W BARIERZE Z WYJŚCIAMI PRZEKAŹNIKOWYMI Stan bariery Wyjście Alarm Włamaniowy Wyjście Antymasking Wyjście Alarm Techniczny Stany diod LED Z1 Z2 Z1 Z2 cz pom zie pom czer Strefa 1 (Z1) włamanie X = = = = Strefa 2 (Z2) włamanie = X = = = Alarm z wejścia AUX nadajnika Z1 X = = = = Alarm z wejścia AUX nadajnika Z2 = X = = = Alarm z wejścia AUX odbiornika X = = = = Z1 zamglenie = = X = = Z2 zamglenie = = = X = Z1 antymasking = = X = = Z2 antymasking = = = X = Z1 antymasking X = = = = Z2 antymasking = X = = = Brak zasilania 230V = = = = X Brak napięcia 12V = = = = X Kalibracja strefy 1 X = X = = barograf Kalibracja strefy 2 = X = X = barograf X : Rozwarcie styków przekaźnika : dioda nie świeci : dioda świeci : dioda pulsuje 2.6 STANY DIOD KONTROLNYCH (WERSJA SIECIOWA) Stan bariery Wyjście Alarm Techniczny Stany diod LED czer. pom zie pom czer Strefa 1 (Z1) włamanie = Strefa 2 (Z2) włamanie = Z1 zamglenie = Z2 zamglenie = Z1 antymasking = Z2 antymasking = Brak zasilania 230V X Brak napięcia 12V X Kalibracja strefy 1 = barograf Kalibracja strefy 2 = barograf X wyjście alarmowe wyzwolone styki rozwarte = wyjście alarmowe w stanie spoczynku zwarte dioda nie świeci dioda świeci dioda pulsuje sales@ide.com.pl strona 6 z 36

8 W wersji sieciowej wskaźniki diodowe pokazują tylko niektóre stany parametrów bariery ponieważ wszystkie informacje są przesyłane do koncentratora z wyjściami przekaźnikowymi i mogą być wyświetlane bezpośrednio na terminalu ręcznym lub laptopie. 2.7 INFORMACJE PRZECHOWYWANE W REJESTRZE ZDARZEŃ Wystąpienie alarmu w strefie 1 i 2, Wystąpienie alarmu zamglenie w strefie 1 i 2, Stan wiązek podczas alarmu i zamglenia, Wartość sygnału wszystkich wiązek przed wyzwoleniem alarmu, Poziom oświetlenia zewnętrznego (nasłonecznienie, oświetlenie światłem sztucznym), Wystąpienie alarmu z wejść AUX w odbiornikach i nadajnikach, Włączenie kolumny odbiorczej, Przejście z trybu detekcji do trybu kalibracji, Brak synchronizacji pomiędzy kolumnami, Brak połączenia pomiędzy nadajnikiem i odbiornikiem, Zmiana konfiguracji, Brak napięcia 230 VAC w nadajniku lub odbiorniku, Brak napięcia 12 VDC w nadajniku lub odbiorniku, Skasowanie pamięci alarmów. sales@ide.com.pl strona 7 z 36

9 3 OPIS BARIERY 3.1 KOLUMNA NADAWCZA I ODBIORCZA Kolumna nadawcza Kolumna odbiorcza Pokrywa górna nadajnik lub odbiornik (opcjonalnie grzałka) Uchwyt do obudowy Akumulator 12V 1,2 Ah Z każdą kolumną dostarczane są: 4 śruby 4,5X60 4 podkładki dystansowe 4 nakrętki Sterownik nadajnika Zasilacz 230 VAC Sterownik odbiornika Plastikowa obudowa Płytka połączeniowa Pokrywa dolna Podstawa do montażu na podłożu sales@ide.com.pl strona 8 z 36

10 3.2 KOLUMNA ODBIORCZA - USTAWIANIE PRACY KIERUNKOWEJ Każda jednostka sterująca umożliwia zarządzanie dwoma niezależnymi strefami : strefa 1 strefa 2. Elementy danej strefy podłączone są następująco: Strefa 1 podłączona do płytki z białą naklejką. Strefa 2 podłączona do płytki z żółtą naklejką. Przewody z odpowiednich komórek podłączyć należy do odpowiednich gniazd połączeniowych. W przypadku pracy jednokierunkowej wszystkie komórki należy podłączyć do płytki z białą naklejką (strefa 1). 3.3 KOLUMNA NADAWCZA - USTAWIANIE PRACY KIERUNKOWEJ Jednostka sterująca nadajnika umożliwia zarządzanie tylko jednym kierunkiem: Strefą 1 lub Strefą 2. W barierze dwukierunkowej musimy zainstalować dwie nadawcze jednostki sterujące. Każda strefa jest niezależna, zsynchronizowana poprzez dwużyłowy przewód. Przypisanie stref (zaprogramowanie) następuje podczas pierwszego uruchomienia i wykonywane jest tylko raz. Wybór numeru strefy nadajnika zależy od fizycznego miejsca podłączenia przewodu synchronizującego w odbiorniku (patrz punkt 7.2). W dwukierunkowej kolumnie nadawczej wszystkie podzespoły, tj. poszczególne nadajniki płytki połączeniowe i jednostki sterujące są odpowiednio oznaczone kolorowymi etykietami (żółtą i białą). 3.4 STEROWNIK NADAJNIKA pomarańczowa dioda antymasking/ zamglenie strefa 1 strefa 2 dioda pomarańczowa antymasking/ zamglenie czerwona dioda alarm włamaniowy czerwona dioda alarm włamaniowy Zacisk pomiarowy do podłączenia woltomierza Mikro przełączniki konfiguracyjne Zielona dioda sygnalizująca stan bariery Gniazdo do podłączenia komputera PC lub terminala Przycisk wyboru wiązki w trybie konfiguracji Zacisk pomiarowy do podłączenia woltomierza sales@ide.com.pl strona 9 z 36

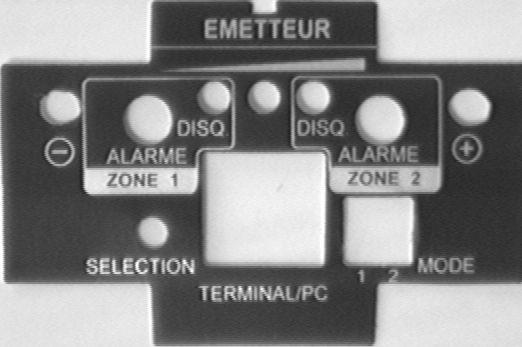

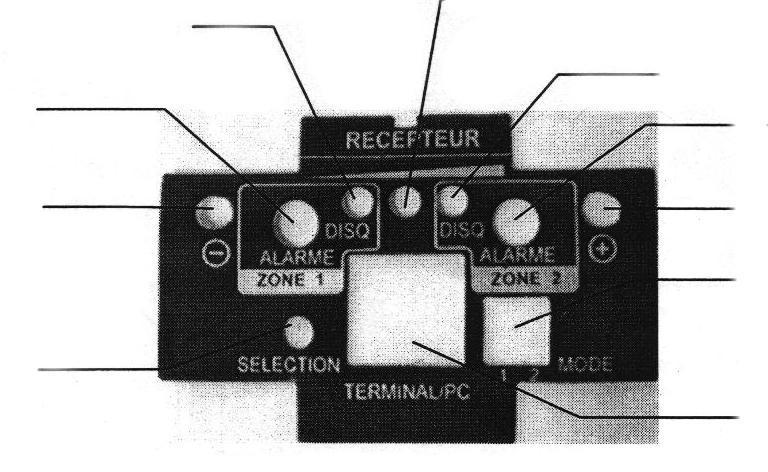

11 3.5 STEROWNIK ODBIORNIKA stan kolumny dioda zielona alarm strefa 1 dioda czerwona stan kolumny dioda zielona stan kolumny dioda zielona alarm strefa 2 dioda czerwona zacisk 3.6 pomiarowy MODUŁ ROZSZERZENIA do podłączenia NADAJNIKA LUB ODBIORNIKA woltomierza (-) przycisk wyboru wiązki w trybie konfiguracji; w trybie detekcji nieaktywny przełącznik trybu pracy zacisk pomiarowy do podłączenia woltomierza (+) złącze do komputera lub ręcznego terminala Uwaga! Nie wolno dokonywać jakichkolwiek połączeń od napięciem. Przed przystąpieniem do prac instalacyjnych należy odłączyć zasilanie bariery poprzez wyjęcie bezpiecznika 12VDC. sygnalizacja 12 VDC sales@ide.com.pl strona 10 z 36

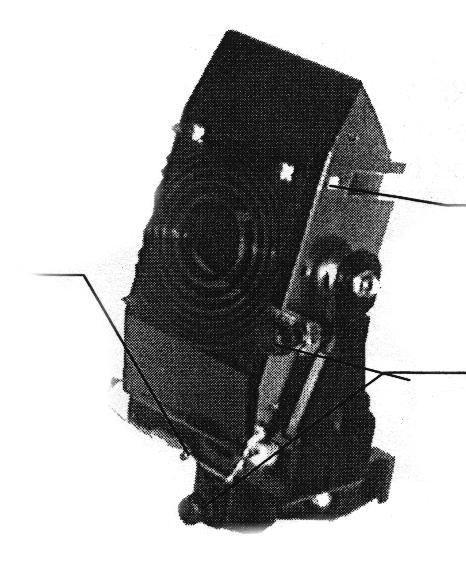

12 3.7 ELEMENT NADAWCZY, ODBIORCZY rezystor grzejny (opcja) sprawdź czy jest wystarczająca odległość pomiędzy plastikową obudową a rezystorem zintegrowany celownik optyczny śruby regulacyjne 3.8 BLOK ZASILACZA STABILIZOWANEGO złącze połączeniowe 230V AC bezpiecznik zwłoczny 0,5A; 230 VAC dioda czerwona - ogrzewanie dioda zielona - 12VDC bezpiecznik 1,6A 12 VDC złącze do podłączenia akumulatora 3.9 PŁYTKA POŁĄCZENIOWA WEWNĘTRZNA (WERSJA Z LUB BEZ GRZAŁKI) szybki bezpiecznik do grzałek 2A;15VAC szybki bezpiecznik elektroniki 1A 12VDC wersja 12VDC z ogrzewaniem 15VAC dioda czerwona 12 VDC dioda czerwona-grzałka sales@ide.com.pl strona 11 z 36

13 4 PODSTAWOWE ZASADY INSTALACJI Aby bariera pracowała poprawnie poniższe reguły muszą być spełnione: Należy unikać instalowania odbiorników przodem do kierunku padania promieni słonecznych. Nie wolno instalować barier na niestabilnym podłożu. Zamocowanie bariery musi być pewne, solidne i sztywne Należy sprawdzać czy rosnące rośliny nie zasłaniają wiązek bariery. 5 INSTALOWANIE 5.1 MONTAŻ I DEMONTAŻ OBUDOWY Do zamocowania bariery należy zastosować podkładki dystansowe, których zadaniem będzie pozostawienie niewielkiej wolnej przestrzeni z tyłu kolumny, umożliwiający łatwe zdejmowanie plastykowej obudowy (pokrywy). Demontaż pokrywy: Wykręć śruby mocujące a następnie przesuń do dołu całą pokrywę o około 5 centymetrów. Pociągnij delikatnie do siebie uważając by nie zmienić położenia poszczególnych komórek. Montaż pokrywy: Przyłóż pokrywę do kolumny delikatne dociśnij. Zwracając uwagę na komórki dosuń ją do góry. Sprawdź poprawność przylegania pokrywy do kolumny. Przykręć obudowę przy użyciu śrub montażowych. sales@ide.com.pl strona 12 z 36

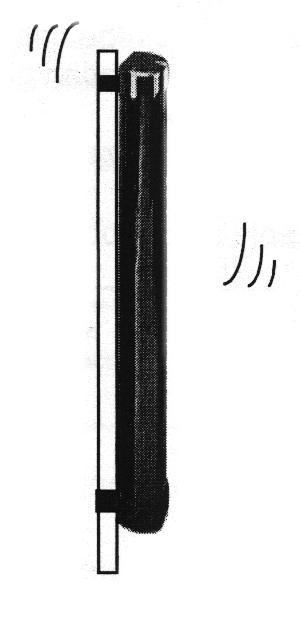

14 5.2 MONTAŻ DO ŚCIANY wkręt do drewna 4,5X60 Wytrasuj i wywierć otwory montażowe zgodnie z rysunkiem zamieszczonym obok. Zamocuj podkładki dystansowe z tyłu kolumny. Przykręć kolumnę do ściany. Przełóż przewodu przez otwór znajdujący się w dolnej części bariery. podkładka dystansowa 5.3 SZCZEGÓŁY DOTYCZĄCE MONTAŻU NA SŁUPIE 4 otwory pod kotwy rozporowe M16X250 otwór ϕ70 mm do przeprowadzenia przewodów zakres regulacji kąta ustawienia komórek +/ SŁUP MONTAŻOWY podkładka dystansowa Zdejmij obudowę Wsuń łby śrub w szczelinę (szynę) montażową. Załóż podkładki dystansowe Wystające końce śrub przełóż przez otwory w słupie. Przymocuj kolumnę dokręcając nakrętki. Uwaga : W przypadku instalacji detektora nacisku należy zamontować go i podłączyć przed przykręceniem całej kolumny do ściany czy słupa. Instalując barierę należy zostawić wolną przestrzeń około 5cm pod spodem kolumny. Ma to na celu ułatwienie prac podłączeniowych, zakładania i zdejmowania obudowy. sales@ide.com.pl strona 13 z 36

15 5.4 MONTAŻ BARIER O WYSOKOŚCI POWYŻEJ 3 METRY Kolumny o wysokości wyższej niż 3 metry dostarczane są w dwóch częściach, które należy połączyć ze sobą w miejscu docelowej instalacji. Montaż Zainstaluj i podłącz dolną barierę i dobrze ją przykręć. Postaw górną barierę na dolnej i ustaw ją dokładnie tak by dół górnej bariery przylegał do góry dolnej. Przykręć górną barierę do słupa lub ściany. Podłącz przewody elektryczne. Podłączanie komórek Przeciągnij przewód połączeniowy do górnej bariery i podłącz do odpowiedniej komórki. Połącz dolną wtyczkę z górną. Złącze żeńsko-męskie. Moduł elektroniki Podłączanie płaskiego przewodu połączeniowego Przeciągnij przewody(1) do górnej bariery a następnie podłącz je do złącza (2) znajdującego się na dole górnej bariery. Podłącz złącze (3) do górnego jej odpowiednika (żeńsko-męskie) sales@ide.com.pl strona 14 z 36

16 5.5 DZIELENIE BARIER W niektórych systemach alarmowych istnieje potrzeba rozdzielenia bariery na dwie mniejsze. Logicznie jest to jedna bariera jednokierunkowa, natomiast fizycznie składa się z dwóch mniejszych barier. Wykorzystywane jest to na przykład w systemach gdzie chronimy obiekt o specyficznej architekturze. Poniżej przedstawiony jest przykład połączenia bariery pięciowiązkowej. kolumna górna wiązka 5 wiązka 4 płytka połączeniowa wiązka 3 kolumna dolna płytka połączeniowa przewód połączeniowy (12 żył + ekran) wiązka 2 wiązka 1 sales@ide.com.pl strona 15 z 36

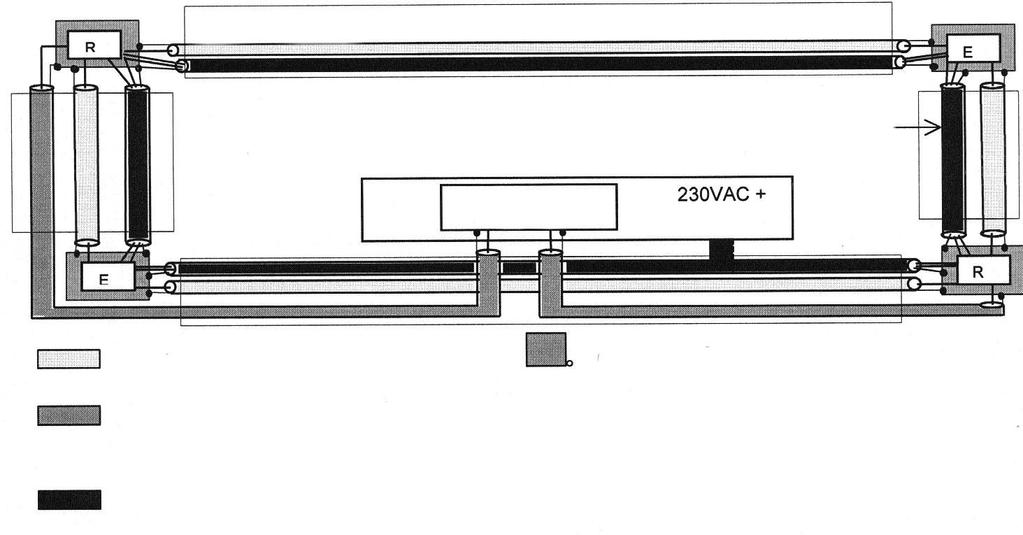

17 6 POŁĄCZENIA 6.1 ZASADY I REGUŁY POŁĄCZEŃ O peszel lub koryto elektroinstalacyjne Przewód zasilający i uziemiający. Zaleca się stosowanie przewodów z ekranem i przewodem uziemiającym. N Centrala alarmowa N O przewód synchronizujący YTKSY 0.34 mm 2 uziemienia przewodów z ekranem przewód skrętka ekranowana 0.34 mm 2 minimum wersja sieciowa Przewód YTKSY 0.34 mm 2 ekranowany O -odbiornik N - nadajnik przewód zasilający 230VAC YDY 3x15 lub YTKSY 2x2x0.8 do SPECJALNE ŚRODKI OSTROŻNOŚCI Celem uniknięcia zakłóceń elektromagnetycznych i wyzwalania fałszywych alarmów należy odseparować przewody zasilające od przewodów sygnałowych. Jako przewód synchronizujący należy wykorzystać niezależny przewód; nie wolno wykorzystywać wolnych żył przewodu synchronizującego do przesyłu innych sygnałów wysokiej i bardzo wysokiej częstotliwości (takich jak magistrala systemu alarmowego, systemu telefonii, czy video). Wyjątek stanowi tutaj pętla sabotażowa łącząca wyłączniki antysabotażowe (tamper) w kolumnach. Długość przewodu synchronizującego pomiędzy nadajnikiem i odbiornikiem nie może przekraczać 1000m. (przewód YTKSY), natomiast w przypadku zastosowania przewodu sieciowego (skrętka ekranowana) długość ta wynosi 1200 metrów. Ekrany poszczególnych przewodów muszą być podłączone w nadajniku i odbiorniku. Długość i przekroje przewodów mają bardzo duży wpływ na poprawną pracę bariery, (patrz tabela 6.15; 6.17). sales@ide.com.pl strona 16 z 36

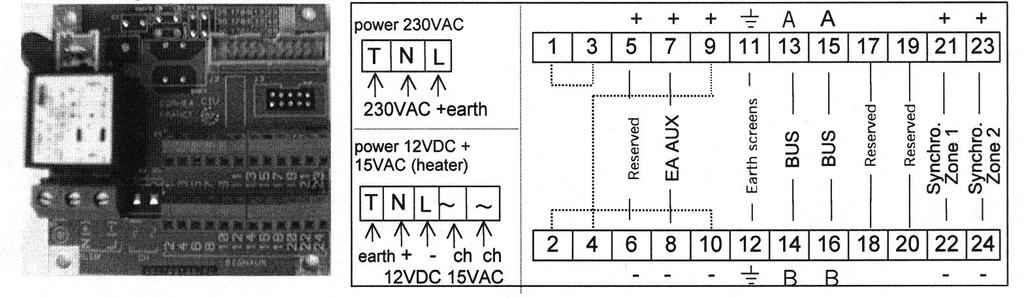

18 Maxiris 2000 instrukcja instalacji 6.3 JEDNOKIERUNKOWA KOLUMNA NADAWCZA Z WYJŚCIAMI PRZEKAŹNIKOWYMI. 6.4 DWUKIERUNKOWA KOLUMNA NADAWCZA Z WYJŚCIAMI PRZEKAŹNIKOWYMI 6.5 JEDNO, DWUKIERUNKOWA KOLUMNA ODBIORCZA WERSJA Z WYJŚCIAMI PRZEKAŹNIKOWYMI sales@ide.com.pl strona 17 z 36

19 Maxiris 2000 instrukcja instalacji 6.6 KOLUMNA MIESZANA (NADAJNIK/ODBIORNIK) Z WYJŚCIAMI PRZEKAŹNIKOWYMI 6.7. JEDNOKIERUNKOWA KOLUMNA NADAWCZA WERSJA SIECIOWA 6.8 DWUKIERUNKOWA KOLUMNA NADAWCZA WERSJA SIECIOWA sales@ide.com.pl strona 18 z 36

20 6.9 JEDNO, DWUKIERUNKOWA KOLUMNA ODBIORCZA WERSJA SIECIOWA 6.10 KOLUMNA NADAWCZO-ODBIORCZA WERSJA SIECIOWA strona 19 z 36

21 6.11 JEDNOKIERUNKOWA KOLUMNA NADAWCZA I JEDNOKIERUNKOWA KOLUMNA ODBIORCZA sales@ide.com.pl strona 20 z 36

22 6.12 DWUKIERUNKOWA KOLUMNA ODBIORCZA I DWIE JEDNOKIERUNKOWE KOLUMNY NADAWCZE. sales@ide.com.pl strona 21 z 36

23 6.13 DWUKIERUNKOWA KOLUMNA NADAWCZA I DWIE JEDNOKIERUNKOWE KOLUMNY ODBIORCZE sales@ide.com.pl strona 22 z 36

24 6.14 POBÓR PRĄDU PRZY ZASILANIU Z SIECI 230 VAC (KOLUMNY W WERSJI Z GRZAŁKAMI) Typ kolumny Całkowita liczba wiązek Moc Czas podtrzymania* Maksymalna długość przewodów. YDY 3X1,5mm 2 Kolumna odbiorcza jedno lub dwukierunkowa Kolumna nadawcza jedenokierunkowa Kolumna nadawcza dwukierunkowa 2 do 6 odbiorników 42 VA do 49 VA 7 h 1100 m 7 do 11 odbiorników 51 VA do 57 VA 6 h 900 m 12 do 16 odbiorników 59 VA do 66 VA 5 h 800 m 2 do 6 nadajników 42 VA do 49 VA 10 h 1100 m 7 do 11 nadajników 51 VA do 57 VA 9 h 900 m 12 do 16 nadajników 59 VA do 66 VA 8 h 800 m 4 do 8 nadajników 44 VA do 52 VA 6 h 1100 m 10 do 12 nadajników 56 VA do 60 VA 5 h 900 m 14 do 16 nadajników 64 VA do 68VA 4 h 800 m * W przypadku braku napięcia 230VAC grzałki są wyłączone POBÓR PRĄDU PRZY ZASILANIU 12VDC Typ kolumny Całkowita liczba wiązek 12 V bez grzałki 12 V z grzałką Długość kabli 12 V Pole powierzchni przekroju przewodów zasilających 0,6 mm 2 1,5 mm 2 0,6 mm 2 0,6 mm 2 0,6 mm 2 9/10 14/10 18/10 23/10 28/10 Kolumna odbiorcza 2 do 8 odbiorników 235 ma 275 ma 30 m 70 m 120 m 180 m 280 m jedno lub dwu kierunkowa 9 do 16 odbiorników 295 ma 335 ma 25 m 60 m 105 m 165 m 255 m Kolumna nadawcza 2 do 8 nadajników 215 ma 255 ma 30 m 70 m 120 m 180 m 285 m jednokierunkowa 9 do 16 nadajników 270 ma 310 ma 25 m 60 m 105 m 170 m 255 m Kolumna nadawcza 4 do 8 nadajników 320 ma 360 ma 25 m 60 m 100 m 165 m 250 m dwukierunkowa 10 do 16 nadajników 420 ma 450 ma 20 m 50 m 90 m 140 m 220 m Podczas dokonywania wyboru przekroju przewodu należy uwzględnić również pobór prądu pobierany przez ręczny terminal TM1711, którego wartość wynosi 150 ma. sales@ide.com.pl strona 23 z 36

25 6.16 POBÓR PRĄDU PRZEZ GRZAŁKI PRZY NAPIĘCIU ZASILANIA 15VAC (KOLUMNY ZASILANE Z 12 VDC) Typ Kolumny Kolumny nadawcze jedno lub dwukierunkowe Pobór Całkowita prądu przez ilość wiązek grzałki przy w kolumnie 15 VAC Maksymalna długość przewodów przy 15VAC Pole powierzchni przekroju przewodów zasilających 0,6 mm 2 1,5 mm 2 2,5 mm 2 4 mm 2 6 mm 2 9/10 14/10 18/10 23/10 28/10 2F 250 ma 90 m 220 m 370 m 600 m 900 m 3F 375 ma 60 m 150 m 250 m 400 m 600 m 4F 500 ma 45 m 110 m 185 m 300 m 450 m 5F 625 ma 35 m 90 m 150 m 240 m 360 m 6F 750 ma 30 m 75 m 125 m 200 m 300 m 7F 875 ma 25 m 65 m 105 m 170 m 260 m 8F 1 A 20 m 55 m 95 m 150 m 230 m 9F 1,13 A 20 m 50 m 80 m 130 m 200 m 10F 1,25 A 15 m 45 m 75 m 120 m 180 m 11F 1,38 A 15 m 40 m 70 m 110 m 165 m 12F 1,50 A 15 m 35 m 60 m 100 m 150 m 13F 1,63 A 15 m 35 m 55 m 90 m 140 m 14F 1,75 A 10 m 30 m 55 m 85 m 130 m 15F 1,88 A 10 m 30 m 50 m 80 m 120 m 16F 2 A 10 m 25 m 45 m 75 m 115 m Poniższe informacje dotyczą wszystkich długości przewodów: Jeżeli użyty przewód został podłączony do więcej niż jednego elementu wartość odczytaną z tabeli należy podzielić przez ilość podłączonych elementów. Jeżeli różne wolne żyły przewodu zasilającego tego samego przewodu połączymy równolegle ( odczytaną wartość z tabeli należy pomnożyć przez ilość żył połączonych równolegle. sales@ide.com.pl strona 24 z 36

26 7 STROJENIE, DOPASOWANIE I REGULACJA 7.1 DOPASOWANIE OPTYCZNE Wstępne dopasowanie optyczne sprowadza się do skierowania kolumn dokładnie względem siebie. Następnie wykorzystując wewnętrzny celownik optyczny należy ustawić dokładnie każdą z komórek, tak aby poszczególne nadajniki emitowały promieniowanie podczerwone dokładnie w kierunku odpowiadającym im odbiornikom. Odbiorniki należy ustawić tak, by odbierały jak najwięcej promieniowania emitowanego przez nadajniki. Opis kalibracji jednej komórki (krok po kroku): Poluzuj śrubę kontrującą tak, by możliwy był obrót komórki w poziomie. Stań tak, byś mógł bez problemów patrzeć przez celownik i jednocześnie dokonywać korekty ustawienia komórki. Celownik jest tak zbudowany, że patrząc z boku widzisz dokładnie w tym samym kierunku, w którym emituje lub odbiera komórka. Ustawiaj komórkę w poziomie obracając ją na wsporniku 3 oraz w pionie wykorzystując śrubkę regulacyjną 2. Kiedy widok bariery w celowniku jest taki jak na rysunku należy ustabilizować ustawienie komórki poprzez wkręcenie śrubki kontrującej. Kąt patrzenia Podczas kalibracji odległość oka od komórki powinna wynosić około 20cm. Widok kolumny w poprawnie ustawionej komórce. sales@ide.com.pl strona 25 z 36

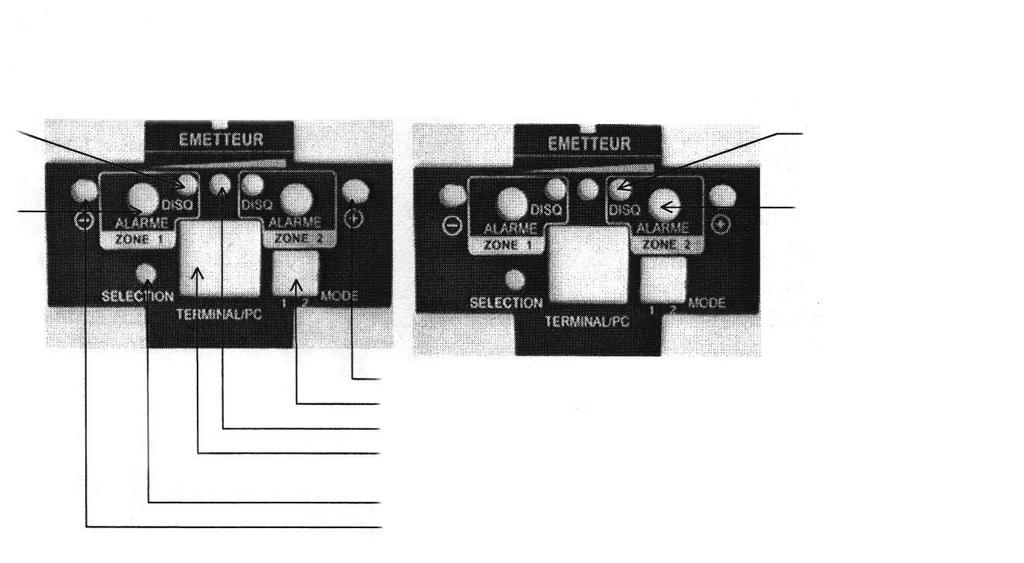

27 7.2 KONFIGURACJA KOLUMNY NADAWCZEJ (TYLKO PODCZAS PIERWSZEGO URUCHOMIENIA). Sterowniki w kolumnach nadawczych dostarczane są bez przypisanego kierunku (strefy 1 lub strefy 2). Podczas pierwszego uruchomienia należy zaprogramować sterownik do danej strefy. Numer strefy nadajnika musi odpowiadać numerowi strefy w odbiorniku, do której jest rzeczywiście podłączony poprzez przewód synchronizujący. Działanie Sygnalizacja akustyczna Sygnalizacja optyczna 1 W sterowniku kolumny odbiorczej należy wybrać strefę, którą chcemy zaprogramować ustawiając przełącznik (switch 1 lub 2) w górne położenie Przełącz switch 1 dla strefy pierwszej Przełącz switch 2 dla strefy drugiej Ciągły niski ton Wszystkie diody wyłączone W nadajniku przełącz taki sam przełącznik co w odbiorniku. Ciągły niski ton = Nie skonfigurowana kolumna nadawcza Wszystkie diody zapalają się po kolei 3 Wyłącz kolumnę nadawczą przez wyjęcie bezpiecznika 12 VDC, a następnie włacz ją ponownie trzymając przyciśnięty przycisk Selection na około 2 sekundy. Ciągły sygnał o małej niskiej lub wysokiej częstotliwości Podczas dłuższego piknięcia wszystkie diody zapalą się razem (patrz punkt 10) 3,5,7 krótkich piknięć błąd konfiguracji Wszystkie diody zapalają się po kolei 4 Przełącz kolumnę w tryb detekcji ustawiając przełączniki w dolne położenie Zielone diody świecą w obu kolumnach 1 2 Ustaw ponownie przełączniki w dolne położenie W przypadku instalacji kolumny dwukierunkowej powtórz te same operacje dla drugiego nadajnika. sales@ide.com.pl strona 26 z 36

28 7.3 KASOWANIE NUMERU STREFY W STEROWNIKU NADAJNIKA Wyłącz kolumnę nadawczą poprzez wyjęcie bezpiecznika 12 VDC patrz punkt 3.8 i 3.9. Ustaw obydwa przełączniki w górne położenie. Następnie podłącz zasilanie i naciśnij przycisk selection Kolumna potwierdzi skasowanie ustawień jednym długim ciągłym sygnałem. Ustaw obydwa przełączniki w dolne położenie. Bariera jest gotowa do programowania. 7.4 KALIBRACJA KOLUMNY NADAWCZEJ Ustawianie i dopasowanie kolumny nadawczej Ustaw przełącznik odpowiadający kalibrowanej strefie w górne położenie. Bariera przejdzie w tryb kalibracji. Wszystkie diody zapalą się razem. Bariera jest gotowa do ustawienia pierwszej najniżej znajdującej się wiązki Dokładna kalibracja bariery. W trybie kalibracji wartość odbieranego sygnału jest sygnalizowana przez sygnalizator akustyczny generującego sygnał o częstotliwości wprost proporcjonalnej do wartości odbieranego sygnału. Barograf złożony z pięciu diod LED. Do pomiaru wartości sygnału docierającego do odbiornika można również użyć woltomierza o rezystancji wewnętrznej >20 kohm/volt. Jakość ustawienia Barograf liczba Wartość Sygnał akustyczny zapalonych diod napięcia Uwagi Dobra 5 Wysoki >4V Poprawne ustawienie Średnia 4 Wysoki 3V-4V Możliwe do zaakceptowania stwarza ryzyko wystąpienia fałszywego alarmu podczas mgły. Zła 3 Średni 2V-3V Ponów kalibrację Zła 2 Średni 1V-2V Ponów kalibrację Zła 1 Niski 500mV-1V Ponów kalibrację Zła 0 Niski <500mV Ponów kalibrację Aby dokładnie skalibrować barierę należy tak regulować ustawieniem i położeniem komórki aby wartość mierzonego napięcia osiągnęła jak największą wartość. Następnie należy dokładnie przykręć komórkę. Po czym wybierać następną komórkę do kalibracji przez naciśnięcie przycisku selection. Ilość błysków wszystkich diod po naciśnięciu przycisku wskazuje nam na numer kolejnej komórki do kalibracji. Operacje powtórz dla pozostałych wiązek, a następnie jeszcze raz sprawdź poprawność dokonanych ustawień. sales@ide.com.pl strona 27 z 36

29 7.4.3 Ustawienie kolumny nadawczej w tryb detekcji. Kiedy zakończymy kalibrację wszystkich wiązek w kolumnie należy przełączyć przełączniki w ich dolne położenie KALIBRACJA ODBIORNIKA Ustawienie i dopasowanie kolumny odbiorczej Powtórz czynności wymienione w punkcie z tym, że w kolumnie odbiorczej Dokładna kalibracja odbiornika Powtórz czynności wymienione w punkcie z tym, że w kolumnie odbiorczej Ustawienie kolumny nadawczej w tryb detekcji. Powtórz czynności wymienione w punkcie z tym że w kolumnie odbiorczej. 7.6 USTAWIENIE BARIERY W TRYB DETEKCJI Wszystkie przełączniki we wszystkich kolumnach nadawczych i odbiorczych należy ustawić w dolne położenie. W trybie detekcji na zaciskach pomiarowych wartość napięcia odpowiada poziomowi sygnału docierającego do odbiornika w najniżej komórce. Cały proces kalibracji należy dokonywać przy załączonym napięciu 230 VAC i 12VDC we wszystkich barierach. 1 2 sales@ide.com.pl strona 28 z 36

30 8 OPCJE DODATKOWE 8.1 DETEKTOR NACISKU Detektor nacisku jest dodatkowym elementem instalowanym na kolumnie, którego zadaniem jest : uniemożliwienie wspinania się na barierę, wykrycie jakiekolwiek próby nacisku na górną część kolumny. Wewnątrz znajduje się system sprężyn i mikro wyłączników połączonych szeregowo. Fabrycznie detektor jest ustawion na wykrywanie nacisku powyżej 5 kg, na którymkolwiek z prętów. Wyjście z detektora nacisku należy podłączyć do wejścia dodatkowego nr 1 (AUX1) 8.2 PROGRAMATOR Wykorzystanie programatora umożliwia: - konfigurowanie barier, - wizualizację stanu kolumny, - odczyt pamięci zdarzeń, - ustawianie i kalibrację bariery. Oprogramowanie PC Oprogramowanie (wykonane pod System Operacyjny Windows 95/98/ME/NT4.0/2000/XP) umożliwia: - konfigurowanie barier, - globalną wizualizację stanu poszczególnych barier, - odczyt pamięci zdarzeń i zapis na dysku. sales@ide.com.pl strona 29 z 36

31 9 OKRESOWA KONSERWACJA Aby bariera pracowała niezawodnie, nie generując fałszywych alarmów należy okresowo dokonywać przeglądu stanu całej bariery. Raz na rok (lub częściej) w zależności od potrzeby czyścić cały układ optyczny (soczewki i obudowę ). Raz na rok dokonać testu bariery poprzez wyzwolenie wszystkich wejść alarmowych. Zapisać wartości sygnałów poszczególnych wiązek i sprawdzić je z wartościami zanotowanymi podczas ostatniego przeglądu (w tych samych warunkach przejrzystości powietrza) celem stwierdzenia ewentualnego pogorszenia się warunków pracy bariery. Sprawdzić ustawienie czasu i daty systemowej i w razie konieczności dokonać korekty. sales@ide.com.pl strona 30 z 36

32 10 KONSERWACJA Przed odłączeniem jakichkolwiek elektrycznych połączeń wewnętrznych odłącz napięcie zasilające 230 VAC i 12 V DC poprzez wyjęcie bezpiecznika topikowego (patrz punkt 3.6 i 3.7). Dźwięki informacyjne Kolumna nadawcza Kolumna odbiorcza Wizualna informacja Kolumna nadawcza Kolumna odbiorcza Możliwa przyczyna Rozwiązanie Powtórzone długie piknięcia Nic Diody świecą się po kolei zielona dioda świeci się - Kolumna nadawcza nieskonfigurowana. - Skonfiguruj kolumnę nadawczą (patrz 7.20). 3 krótkie piknięcia ciągły dźwięk diody świecą się po kolei diody się nie świecą - Różnica numerów stref pomiędzy nadajnikiem i odbiornikiem podczas procesu kalibracji. - Zaprogramuj ponownie strefy w kolumnach patrz (punkt 7.2). 5 krótkich piknięć nic diody świecą się po kolei świeci się zielona dioda Źle ustawione przełączniki MODE w odbiorniku. -Przełącz w górne położenie przełącznik MODE odbiornika o numerze odpowiadającym numerowi strefy w nadajniku (patrz punkt 7.2). 7 krótkich piknięć ciągły sygnał diody świecą się po kolei diody świecą się lub nie Numer strefy został użyty dla innej kolumny nadawczej. -Zmień numer strefy używanej przez kolumnę nadawczą patrz (punkt 7.2). nic nic diody świecą się po kolei świeci się zielona dioda Kolumna nadawcza jest zaprogramowana (przypisana) do drugiej strefy. -Zmień numer strefy w nadajniku (patrz punkt 7.2). nic nic zielona dioda szybko pulsuje( około 2Hz) zielona dioda szybko pulsuje(około 2Hz) Źle podpięte przecięte lub zwarte przewody synchronizujące. Brak napięcia zasilania w jednej z kolumn. -Sprawdź ponownie podłączenie przewodu synchronizującego -Sprawdź napięcie zasilania wszystkich kolumn w systemie nic nic zielona dioda wolno pulsuje ( około 1Hz) zielona dioda wolno pulsuje (około 1Hz) Brak napięcia zasilania 230VAC -Sprawdź napięcie zasilania oraz bezpiecznik 0,5A patrz punkt 3.8) nic nic nic nic nic nic zielona dioda wyłączona czerwona dioda świeci się na stałe pomarańczowa dioda świeci się na stałe nic nic pomarańczowa lub czerwona dioda mruga zielona dioda wyłączona czerwona dioda świeci się na stałe pomarańczowa dioda świeci się na stałe pomarańczowa lub czerwona dioda pulsuje Napięcie zasilania12vdc >14.5 VDC lub <10.5 VDC Wyzwolony został alarm z wejścia AUX 1 Alarm na skutek przecięcia wiązki lub wiązek Wyraźny spadek poziomu sygnału Spadek napięcia zasilania Jedna lub kilka wiązek jest stale przecięta. -Sprawdź połączenia zasilania 12 V DC Sprawdź stan i jakość akumulatorów. -Sprawdź połączenia przy wejściu AUX oraz -Przesuń wiązki generujące problem. -Sprawdź ustawienia komórek i skalibruj ponownie barierę. -Sprawdź czy rosnące rośliny nie przesłaniają wiązek usuń jeśli to konieczne. -Przenieś wiązki jeśli istnieje taka potrzeba. -Usuń przedmiot, który przesłania wiązki. nic nic wszystkie oprócz zielonej świecą się wszystkie oprócz zielonej świecą się Zbyt niska wartość napięcia akumulatorów. Wewnętrzne uszkodzenie bariery np. modułu zasilacza -Sprawdź wartości napięć zasilających. -Zadzwoń do serwisu lub lokalnego dystrybutora. sales@ide.com.pl strona 31 z 36

33 11 DANE TECHNICZNE 11.1 PODSTAWOWE DANE TECHNICZNE Zasięg maksymalny wewnątrz: 500 m. Zasięg maksymalny na zewnątrz: widoczność 100 metrów widoczność 60 metrów 150 m. 100 m. Źródło promieniowania: modulowana podczerwień 1kHz długość fali 950 nm. Liczba wiązek: jednokierunkowa = od 2 do 16 wiązek, dwukierunkowa = od 2 do 8 wiązek na stronę. Tryby detekcji : pojedynczy, podwójny, potrójny. Czas wyzwolenia wyjścia alarmowego: Napięcie zasilania: Dodatkowe wejście alarmowe NC: minimum 2,5 sekundy. 230VAC(+/- 10%) 50/60Hz lub 12VDC (10,5 to 14 V) +15VAC +/-10% do grzałek. 12 VDC 6mA. Pobór mocy 230VAC 50/60 Hz: w zależności od konfiguracji (patrz punkt 6.13). Pobór mocy 12VDC z grzałką 15VAC: patrz punkt 6.14 i Alarm techniczny: Zakres temperatury pracy wersja z grzałką i termostatem: Wilgotność względna: 30V-50mA. -25 C do 55 C. 95% bez kondensacji. Klasa zabezpieczenia IP: IP 555. Wysokości kolumn w zależności od typu: 1,10m 1.90 m 2,50 m 3 m 3,80 m 5 m Średnia waga kolumny: 4 kg 6 kg 8kg 10 kg 12 kg 20 kg Wysokość słupa montażowego: 1,20 m 2 m 2,60 m 3,10 m 4 m Waga słupa: 7 kg 14 kg 18 kg 23 kg 30 kg Zakres regulacji kąta promieniowania: w poziome: +/-90 w pionie: +/- 10. Świadectwa i homologacje: Urządzenia do kalibracji: Wyjście antysabotażowe (kontakt NC): Wyjście alarmowe kontakt NC (jedno wyjście na strefę): Wyjście dyskwalifikacja NC (jedno wyjście na strefę): Wejście alarmowe NO: zgodność z europejską normą CE. zintegrowany celownik optyczny, woltomierz, wskaźnik dźwiękowo optyczny, terminal TM1711 komputer PC z oprogramowaniem WINMAXI. WERSJA W WYJŚCIAMI PRZEKAŹNIKOWYMI WERSJA SIECIOWA 30 VDC 50 ma.. 30 VDC 50 ma.. 30 VDC - 50 ma.. 12 V DC - 6mA.. Maksymalna długość sieci: 1200 metrów dla RS 485. Prędkość komunikacji : Protokóły komunikacji: 9600 baud s. MODBUS/JBUS. sales@ide.com.pl strona 32 z 36

34 11.2 KONFIGURACJA KONFIGURACJA BARIERY Funkcja Standardowo Możliwości dostępne przy użyciu terminala lub komputera PC Tryb detekcji: podwójna, pojedyncza/podwójna/potrójna. Tryb pracy dolnej wiązki: normalna, Z wydłużonym czasem reakcji. Wydłużony czas reakcji dolnej wiązki: 1,5 sekundy, od 40ms do 5 sekund. Wydłużony czas reakcji pozostałych wiązek: nie, tak/nie. Wydłużony czas reakcji pozostałych wiązek: 1 sekunda, od 40ms do 1 sekundy. Czas reakcji wyjścia antymasking: 1 minuta, od 2 sekund do 4 minut. Czas reakcji wyjścia zamglenie: 1 minuta, od 0 sekund do 4 minut. Czas reakcji wyjścia alarmowego: 40 ms, 40ms do 1 sekundy. Alarm techniczny: brak napięcia 230V lub 12 V, tylko 230V lub 230VAC i 12VDC. Wyłączanie wiązek: żadna, dowolnie. Numer przypisanej strefy: nieprzypisana, 1 lub 2. Stan wyjścia antymasking: Konfiguracja liczby wiązek: Data, czas: podłączony do wyjścia zamglenie, podłączony do wyjścia alarmowego. 1 do 16 dla strefy pierwszej, 1 do 8 dla strefy drugiej. tak. DODATKOWO: WERSJA Z WYJŚCIAMI PRZEKAŹNIKOWYMI zapis w historii zdarzeń w zapis w historii zdarzeń w strefie 1 lub Wejście dodatkowe nr 1 w kolumnie odbiorczej: strefie 1 i 2, strefie 1 i 2. Wejście dodatkowe nr 2 w kolumnie odbiorczej: przypisane do strefy 1, przypisane do strefy 1 lub 2. Sygnał antymasking: DODATKOWO: WERSJA SIECIOWA podłączony do wyjścia zamglenie, Adresy sieciowe: 1 do 128. podłączony do wyjścia alarm włamaniowy lub zamglenie. sales@ide.com.pl strona 33 z 36

35 11.3 WYMIARY ZEWNĘTRZNE KOLUMN ODBIORNIKA I NADAJNIKA Kolumna typu 1,1m; 1,9m; 2,50m; 3m Kolumna typu 3,8m; 5m Typ kolumny Wysokość kolumny L w mm( l w mm) Zalecany typ słupa montażowego Wysokość słupa w mm 1m ,20m m m m ,60m m ,10m m (1915) 4m m 5070 (2515) - - sales@ide.com.pl strona 34 z 36

36 11.4 ELEMENTY ZAPASOWE Numer ref. Płytka odbiornika (sterownik) Płytka rozszerzenia nadajnika Płytka połączeniowa wyjść alarmowych odbiornika Płytka połączeniowa dla wersji sieciowej odbiornika Płytka rozszerzenia odbiornika Nadajnik Odbiornik Zasilacz 230 VAC Akumulator 12V 1.2 Ah Obudowa plastikowa długość=1100 mm długość=1900 mm długość=2500 mm długość=3000 mm strona 35 z 36
