1 Instrukcja instalacji CZUJKI HX-40, HX-40AM

2

3 SPIS TREŚCI 1. ZALECENIA DOTYCZĄCE INSTALACJI - SYTUACJE, KTÓRYCH NALEŻY UNIKAĆ CZĘŚCI SKŁADOWE OTWORY MONTAŻOWE USTAWIENIE POLA DETEKCJI METODA INSTALACJI INSTALACJA UCHWYTU I USTAWIENIA OKABLOWANIE USTAWIENIA PRZEŁĄCZNIKÓW TEST DZIAŁANIA DIODY LED SPECYFIKACJA TECHNICZNA WYMIARY AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 3

4 INSTRUKCJA INSTALACJI CZUJKI HX-40/40AM Dzięki wykorzystaniu przez firmę OPTEX unikalnego czujnika piroelektrycznego czujki serii HX charakteryzują się niezawodną detekcją. Nowe czujniki zapewniają wielostrefową detekcję (94 strefy detekcji) oraz precyzyjne rozróżnienie zmian temperatury przez czujnik. Czujki serii HX zapewniają precyzyjną detekcję, oraz stabilną pracę w zewnętrznych warunkach środowiskowych. HX-40 - model standardowy wyposażony w dwa czujniki PIR. HX-40AM - model dodatkowo wyposażony w funkcję antymaskingu. 1. ZALECENIA DOTYCZĄCE INSTALACJI - SYTUACJE, KTÓRYCH NALEŻY UNIKAĆ UWAGA UWAGA UWAGA Nie należy własnoręcznie reperować, lub modyfikować urządzenia. Nie należy rozpylać wody na powierzchnię urządzenia. Urządzenie należy montować według wskazówek instalacji. Równolegle Pochyło 2,5-3,0m Uwaga! Czujnik jest bardziej wrażliwy na ruch przecinający wiązkę, niż na ruch skierowany w stronę czujnika. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 4

5 2. CZĘŚCI SKŁADOWE Podstawa uchwytu Tylna osłona Wkręty 3x10mm Zaciski Moduł czujki Czujniki PIR (Nie dotykać) Daszek Zaślepka Uchwyt Dioda podczerwona (Antymasking) (Tylko model HX-40AM) Wkręty 4x20mm Wkręt mocujący M4x20mm Soczewka Osłona przednia Naklejka maskująca strefy detekcji Wskaźnik LED Otwór mocujący 3. OTWORY MONTAŻOWE 3.1. Moduł czujki 3.2. Uchwyt Otwór na przewody Do montażu daszka Miejsce na umieszczenie kontaktronu pracującego jako styk sabotażowy Przepust na przewody Otwór na przewody Gąbka uszczelniająca Śruba służąca do regulacji uchwytu góra-dół Do montażu do ściany Otwory służące do przymocowania czujki do uchwytu / ściany Śruba służąca do regulacji Otwory montażowe Nie dotykać Śruba służąca do regulacji góra-dół Otwory służące do przymocowania modułu czujki AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 5

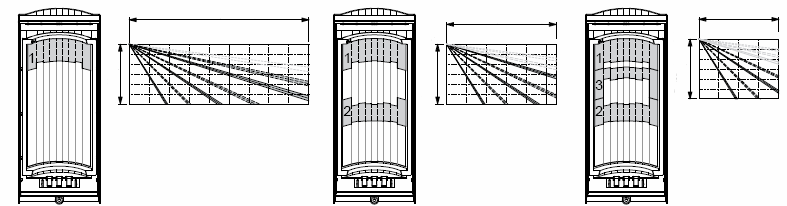

6 4. USTAWIENIE POLA DETEKCJI 4.1. Charakterystyka detekcji Widok z boku przy montażu czujki na wysokości 3m 12m 8m 3m Widok z boku przy montażu czujki na wysokości 2,5m m m 12m 4.2. Regulacja pola detekcji W celu ograniczenia pola detekcji czujki, należy zastosować naklejki maskujące strefy detekcji. Należy zwrócić uwagę, iż w skład wyposażenia czujki wchodzą trzy rodzaje naklejek maskujących. 9m 5,5m 4m 3m 3m 3m 2,5m 5. METODA INSTALACJI Należy przeprowadzić przewody przez przepusty znajdujące się w tylniej osłonie urządzenia Przymocować osłonę urządzenia do ściany. Gąbka uszczelniająca AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 6

7 6. INSTALACJA UCHWYTU I USTAWIENIA Przy użyciu uchwytu istnieje możliwość regulacji położeniem czujki o 180. W przypadku gdy obszar jest nierówny lub urządzenie nie jest zamontowane równolegle do powierzchni detekcji, istnieje możliwość regulacji kąta patrzenia urządzenia w pionie o ±20 (patrz podpunkt 6.2) Uwaga! Nie należy zmieniać pola detekcji poprzez regulacje uchwytem. Do zmiany pola detekcji służą naklejki maskujące pole detekcji Instalacja uchwytu W celu wyjęcia zaślepki należy wepchnąć do wewnątrz plastykowy zacisk (jak pokazano na rysunku poniżej). Przymocować uchwyt do ściany. W zależności od strony w którą ma patrzeć czujka, odpowiednio ustawić uchwyt. Zaślepka Użyć małego wkrętaka Poluzować śrubę służącą do regulacji uchwytu. Przekręcić uchwyt o 45 i przeprowadzić przewody. Przeprowadzić przewody przez przepusty znajdujące się w tylnej osłonie, następnie przymocować osłonę do uchwytu. Gąbka uszczelniająca Śruba służąca do regulacji AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 7

8 Po ustawieniu pozycji w jakiej ma znajdować się czujka, należy dokręcić śrubę służącą do regulacji. W razie potrzeby wyregulować ustawienie góra-dół urządzenia (patrz rozdział 6.2), następnie dokręcić śrubę blokującą. Śruba służąca do regulacji Podłączyć przewody do odpowiednich zacisków czujki, następnie zainstalować moduł czujki. Założyć zaślepkę. Na module czujki za pomocą trzy stanowego przełącznika dokonać odpowiednich regulacji, następnie założyć przednią osłonę i sprawdzić działanie czujki Sprawdzenie pola detekcji oraz regulacja czujki góra-dół. Uwaga! Po ukończeniu testu instalacji należy założyć zaślepkę. Gdy czujka jest przymocowana do uchwytu nie można wyjąć zaślepki. W przypadkach gdy podstawa czujki nie jest równolegle skierowana do podłoża, charakterystyka pola detekcji czujki nie będzie prawidłowa. W takich sytuacjach należy wykonać test instalacji urządzenia, by sprawdzić czy pole detekcji czujki obejmuje wymagany obszar. Test instalacji należy rozpocząć od naruszania najdalszych stref detekcji czujki (około metrów od urządzenia), kończąc na najbliższych strefach. Gdy czujka wykryje ruch w swoim polu detekcji, dioda LED umieszczona na przedniej osłonie urządzenia zaświeci. 3m 12m Dioda LED zapala się na odległości 9m od czujki Należy wyregulować kąt patrzenia czujki przekręcając jej czaszę ku górze (patrz rysunek poniżej). Kontynuować test instalacji. Dioda LED zapala się na odległości 12m od czujki Nie ma potrzeby regulacji czujką góra-dół. Dioda LED zapala się na odległości 13-14m od czujki Należy wyregulować kąt patrzenia czujki przekręcając jej czaszę ku dołowi (patrz rysunek poniżej). Kontynuować test instalacji. Uwaga! Jeżeli podstawa czujki jest równolegle skierowana do podłoża: Nie należy regulować kąta patrzenia czujki poprzez przekręcanie czaszy ku dołowi lub górze, By zmienić pole detekcji czujki należy używać naklejek maskujących, Należy wykonać test instalacji by sprawdzić czy pole detekcji czujki obejmuje wymagany obszar. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 8

9 7. OKABLOWANIE HX-40AM STYK SABOTAŻOWY (N.C.) *1 WEJŚCIE AUX (N.C.) WYJŚCIE USTERKA (N.C.) ZAPASOWY WYJŚCIE ALARMOWE (N.O.) WYJŚCIE ALARMOWE (COM) WYJŚCIE ALARMOWE (N.C.) ZASILANIE (-) (9,5-18V=) ZASILANIE (+) (9,5-18V=) HX-40 TAMPER (NC) AUX INPUT (NC) TROUBLE OUTPUT T.O. (NC) SP SP NO COM NC ALARM - + POWER 9,5-18V= TAMPER (NC) AUX INPUT (NC) SP SP NO COM NC ALARM - + POWER 9,5-18V= *1 Zaciski przekaźnika sabotażowego należy podłączyć do 24h linii nadzoru. 8. USTAWIENIA PRZEŁĄCZNIKÓW Segmentowy przełącznik dwustanowy 1. Włączenie/wyłączenie diody LED (rozdział 8.1) 2. Wybór liczby impulsów (rozdział 8.2) 3. Wybór pracy wejścia AUX (rozdział 8.3) 4. Wybór pracy wyjścia usterka (rozdział 8.4) Regulacja czułości czujnika (rozdział 8.5) Regulacja czułości antymaskingu (rozdział 8.6) Nie dotykać 8.1. Włączenie/wyłączenie diody LED (przełącznik nr. 1) OFF <> ON Pozycja przełącznika ON (Ustawienie fabryczne) OFF Funkcja Dioda LED świeci w przypadku wykrycia ruchu w polu detekcji czujki Dioda LED nie świeci w przypadku wykrycia ruchu w polu detekcji czujki AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 9

10 8.2. Wybór liczby impulsów (przełącznik nr. 2) 2 impulsy <> 3 impulsy Pozycja przełącznika 2 impulsy (Ustawienie fabryczne) 3 impulsy 8.3. Wybór pracy wejścia AUX (przełącznik nr. 3) 8.4. Wybór pracy wyjścia usterka (przełącznik nr. 4) Funkcja Zalecane dla standardowych instalacji. Zalecane dla instalacji gdzie występują znaczne zmiany temperatury, lub stosunkowo wysokie ryzyko wystąpienia fałszywych alarmów. Istnieje możliwość zwiększenia pola detekcji czujki HX-40, oraz redukcji fałszywych alarmów do minimum poprzez podłączenie dodatkowego urządzenia do czujki. Dodatkowym urządzeniem może być każde urządzenie posiadające przekaźnik typu NC (czujki PIR, czujki kontaktronowe itp.). Pozycja przełącznika AND (Ustawienie fabryczne) OR Funkcja Czujka wejdzie w stan alarmu w przypadku gdy czujnik dodatkowego urządzenia oraz czujniki PIR czujki zostaną naruszone. Jeżeli żadne z dodatkowych urządzeń nie zostało podłączone funkcję należy ustawić na AND. Uwaga! Czujka nie wejdzie w stan alarmu jeżeli czujnik dodatkowego urządzenia oraz czujniki czujki nie zostaną naruszone w przeciągu 60 sekund. Czujka wejdzie w stan alarmu jeżeli zostanie naruszona lub gdy zostanie naruszony czujnik dodatkowego urządzenia. Wyjście to używane jest przy zastosowaniu funkcji antymaskingu (tylko HX-40AM). Jeżeli w bliskiej odległości od frontu czujki umieszczony zostanie obiekt na czas dłuższy niż 180 sekund, obwód funkcji antyjmaskingu spowoduje aktywację wyjścia usterki. Pozycja przełącznika ON (Ustawienie fabryczne) OFF Działanie diody LED Stan czujki Inicjalizacja funkcji antymaskingu Antymasking Tylko wyjście usterki. Sygnalizacja przez Wyjście usterki i wyjście alarmu. Sygnalizacja przez Cyklicznie, czerwona dioda miga 2 razy a następnie gaśnie na 5 sekund. Cyklicznie, czerwona dioda miga 3 razy a następnie gaśnie na 3 sekundy Czułość czujnika PIR Pozycja przełącznika HIGH MIDDLE (Ustawienie fabryczne) LOW Funkcja Wskazane przy instalacjach wymagających wysokiej czułości czujki. Wskazane dla standardowych instalacji. Wskazane przy instalacjach gdzie występuje stosunkowo wysokie ryzyko wystąpienia fałszywych alarmów. AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 10

11 8.6. Funkcja antymaskingu (tylko HX-40AM) Pozycja przełącznika HIGH STD (Ustawienie fabryczne) OFF Funkcja Wskazane przy instalacjach gdzie wymagana jest wysoka czułości funkcji antymaskingu. Wskazane dla standardowych instalacji. Wskazane przy instalacjach gdzie nie jest wymagana funkcja antymaskingu. 9. TEST DZIAŁANIA 9.1. Zmiana pola detekcji w celu uniknięcia fałszywych alarmów. Jeżeli samochody lub osoby przemieszczają się w pobliżu pola detekcji czujki, to by uniknąć fałszywych alarmów należy: 1. Przy użyciu naklejek maskujących (1,2 lub 3) należy wykleić strefy detekcji mogące powodować powstawanie fałszywych alarmów (a). Zredukować zasięg pola detekcji do pozycji (b). 2. Sprawdzić czy czujka wzbudza się dopiero po naruszeniu stref detekcji w pozycji (b). Uwaga! Zasięg detekcji zmienia się w pewnych granicach w zależności od różnicy temperatury tła i obiektu. Przykład: Jeżeli zasięg detekcji czujki ustawiony jest na 12m, to istnieje możliwość iż czujka w specyficznych warunkach termicznych wykryje samochodu na odległości 13m. W takim przypadku należy zredukować zasięg detekcji czujki do pozycji B (około 9m). Skraca to zasięg detekcji ale i redukuje możliwość powstawania fałszywych alarmów. Około 13m Około 9m Pozycja B Uwaga! Odbicia promieniowania podczerwonego od powierzchni gładkich (kałuża, gładki beton, itp) tez mogą by źródłem fałszywych alarmów. W niekorzystnych warunkach promieniowanie podczerwone emitowane przez człowieka będącego poza zasięgiem pola detekcji może zostać wykryte przez czujkę na skutek odbicia stref detekcji czujki od gładkiej powierzchni co może wywołać alarm. By uniknąć takich przypadków należy skrócić zasięg detekcji Maskowanie pola detekcji czujki. W celu ograniczenia pola detekcji czujki należy używać naklejek maskujących. Wyklejenie stref 5 i 6 Naklejka maskująca AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 11

12 10. DIODY LED HX-40 Status czujki Alarm Nagrzewanie HX-40AM Status czujki Alarm Nagrzewanie Wyjście Usterki Załączenie funkcji antymaskingu Antymasking Dioda LED Czerwona dioda LED świeci Czerwona dioda LED miga Dioda LED Czerwona dioda LED świeci Czerwona dioda LED miga Cyklicznie, czerwona dioda miga 2 razy a następnie gaśnie na 5 sekund. Cyklicznie, czerwona dioda miga 3 razy a następnie gaśnie na 3 sekundy. 11. SPECYFIKACJA TECHNICZNA Model HX-40 HX-40AM Metoda detekcji Zasięg detekcji Możliwe zasięgi detekcji Wykrywana prędkość ruchu Czułość Pasywna detekcja podczerwieni 12m, kąt 85, 94 strefy detekcji 4m, 5,5m, 9m, 12m 0,3-1,5 m/s 2,0 C przy 0,6 m/s Zasilanie 9,5-18V= Pobór prądu 35mA (maks) przy 12V= 40mA (maks) przy 12V= Czas alarmu 2,0 ± 1s. Czas wygrzania Wyjście alarmowe Styk sabotażowy Około 60 sekund (dioda LED miga) wybór N.O. lub N.C. 28V=, 02A maks. typ N.C. 28V=, 0,1A maks. otwarty po zdjęciu obudowy Wyjście usterki - typ N.C. 28V=, 0,1A maks. Wejście AUX typ N.C. 28V=, 0,1A maks. Czerwona dioda LED Czas wygrzania, Alarm Czas wygrzania, Alarm, Usterka Odporność na zakłócenia elektromagnetyczne Temperatura pracy Wilgotność Klasa ochrony obudowy Montaż 10V/m C 95% maks IP55 Na ścianie (wewnątrz, zewnątrz) Wysokość montażu 2,5-3,0m Regulacja uchwytu Pionowo ± 20, poziomo ± 95 Waga Wyposażenie zestawu Uchwyt, daszek, naklejki maskujące, komplet śrubek (3 x 10-2, 4 x 20-4) Uwaga! Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego uprzedzenia. 600g AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 12

13 12. WYMIARY Widok urządzenia z zamontowanym daszkiem i uchwytem Widok urządzenia bez daszka i uchwytu 266 mm 99 mm 148 mm 92 mm 205 mm 197,5 mm AAT Holding sp. z o.o. Wszelkie prawa zastrzeżone. 13
