Przegląd urządzeń: Zawory, siłowniki, głowice oraz wyposażenie dodatkowe

Transkrypt

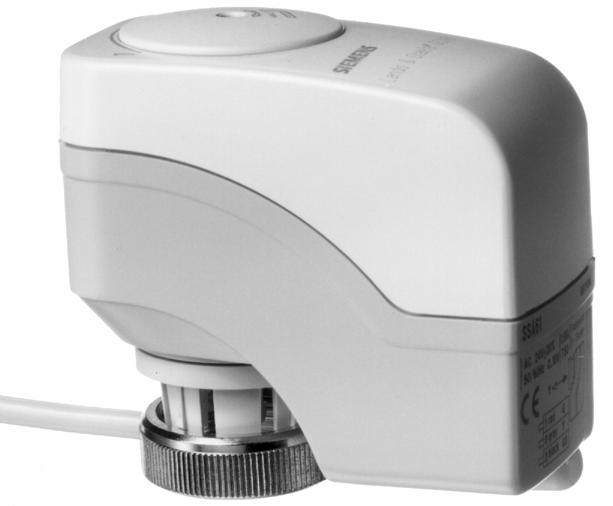

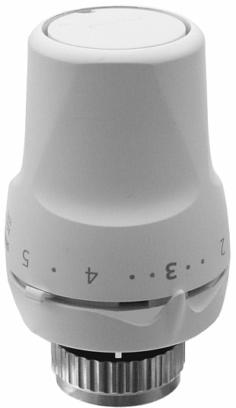

1 2 100 RTN VEN AVN15-12 SSA STA VPD AVN15A16 Przegląd urządzeń: Zawory, siłowniki, głowice oraz wyposażenie dodatkowe do aplikacji z grzejnikami, ogrzewaniem podłogowym i stropami chłodzącymi Samoczynne głowice termostatyczne RTN bez dodatkowego zasilania Certyfikat CEN i sprawdzone według DIN EN Bezgłośna praca Wysoka trwałość Ręczna nastawa wartości zadanej Siłowniki termiczne STA w korzystnej cenie do wymagających zastosowań Bezgłośna praca Wysoka trwałość Siłowniki elektryczne SSA do najbardziej wymagających zastosowań Automatyczna detekcja skoku zaworu Wysoka trwałość Cicha praca Kabel podłączeniowy z wtyczką Zawory grzejnikowe z nastawą wstępną VDN, VEN, VUN Certyfikat CEN i sprawdzone według DIN EN Możliwość wymiany dławicy zaworu podczas normalnej pracy instalacji Zawory grzejnikowe z kompensacją ciśnienia VP (Mini-Kombi) do idealnego zrównoważenia hydraulicznego instalacji Nie występuje problem hałasu Niewymagane automatyczne zawory podpionowe Nie ma potrzeby hydraulicznego równoważenia instalacji Uproszczone obliczanie spadku ciśnienia Zapewniają komfortowe warunki i oszczędzają energię Wyposażenie montażowe Prosty i szybki montaż Wysoka pewność działania Dostępne różne zastosowania CE1N2100pl Siemens Building Technologies HVAC Products

2 Urządzenia współpracujące: Głowice termostatyczne i siłowniki elektryczne z zaworami Urządzenia współpracujące: Zawory ze śrubunkami i łącznikami 2/6

3 Wyposażenie dodatkowe Adaptery (AV ) Do montażu głowic termostatycznych RTN siłowników elektrycznych SSA siłowników termicznych STA siłowników termicznych STP (normalnie otwarte) na zaworach innych producentów zgodnie z poniższą tabelą: Powyższe adaptery zostały sprawdzone z poszczególnymi typami zaworów innych producentów Uwagi 1) Oventrop od 2001 roku stosuje przyłącze M30 x 1,5 niewymagające adaptera 2) Nie może być używany z RTN... i REH... 3) TA (Heimeier) od 2003 roku stosuje przyłącze M30 x 1,5 niewymagające adaptera Przyłącza (M30 x 1,5) zaworów innych producentów, niewymagające adaptera Heimeier Junkers Honeywell Braukmann MNG Cazzaniga Oventrop M30 x 1,5 (od 2001) TA typu TBV-C Zawory nadmiarowe różnicy ciśnienia VS9 Wkładka uszczelniająca AV100-VP1 Wkładka uszczelniająca przeznaczona jest do stosowania ze wszystkimi zaworami grzejnikowymi typu VPD i VPE 3/6

4 Zestawienie typów (alfabetycznie) Oznaczenie typu Opis G [cale] ADN10 ADN15 ADN20 3/4 Grzejnikowy zawór powrotny AEN10 AEN15 AEN20 ATN1 ATN2 ATN3 AVN1 Nakładka zatrzaskowa Zabezpieczenie przed demontażem Pokrętło Dławica zaworu 3/4 Budowa prosta kątowa AVN10-12 rury 12 mm AVN15-12 rury 12 mm AVN15-14 Łącznik do rur miedzianych i stalowych rury 14 mm AVN15-15 rury 15 mm AVN15-16 rury 16 mm AVN15P12 Łącznik do rur z tworzywa sztucznego rury 12 x 1,1 mm AVN15P14 typu Pex rury 14 x 2 mm AVN15A14 Łącznik do rur typu Alupex rury 14 x 2 mm AVN15A16 rury 16 x 2 mm AV51 AV61 Adapter do zaworów innych producentów Karta katalog. N2107 N2100 REH Elektroniczna głowica programowalna N2131 RTN51 Głowica termostatyczna wersja standardowa RTN71 Głowica termostatyczna z czujnikiem zdalnym RTN81 Głowica termostatyczna z zadajnikiem zdalnym SSA31 Siłownik elektryczny 230 V AC SSA81 Siłownik elektryczny 24 V AC SSA61 Siłownik elektryczny 24 V AC / DC STA21 Siłownik termiczny 230 V AC STA71 Siłownik termiczny 24 V AC / DC STP21 Siłownik termiczny 230 V AC STP71 Siłownik termiczny 24 V AC / DC VDN110 VDN115 VDN120 3/4 Zawór VDN210 VDN215 VDN220 VEN110 VEN115 VEN120 3/4 VEN210 Zawór VEN215 VEN220 3/4 VUN210 VUN215 VDN10M VDN15M VDN20M 3/4 Zawór ręczny VEN10M VEN15M VEN20M 3/4 3/4 prosta, DIN prosta, NF kątowa, DIN kątowa, NF kątowa specjalna, NF prosta kątowa N2111 N4893 N4877 N4878 N2105 N2106 N2105 N2106 N2104 4/6

5 Oznaczenie typu VPD110A-45 VPD110A-90 VPD110A-145 VPD115A-45 VPD115A-90 VPD115A-145 VPD110B-60 VPD110B-120 VPD110B-200 VPD115B-60 VPD115B-120 VPD115B-200 VPE110A-45 VPE110A-90 VPE110A-145 VPE115A-45 VPE115A-90 VPE115A-145 VPE110B-60 VPE110B-120 VPE110B-200 VPE115B-60 VPE115B-120 VPE115B-200 VPD210A-45 VPD210A-90 VPD210A-145 VPD215A-45 VPD215A-90 VPD215A-145 VPD210B-60 VPD210B-120 VPD210B-200 VPD215B-60 VPD215B-120 VPD215B-200 VPE210A-45 VPE210A-90 VPE210A-145 VPE215A-45 VPE215A-90 VPE215A-145 VPE210B-60 VPE210B-120 VPE210B-200 VPE215B-60 VPE215B-120 VPE215B-200 Opis Zawór Mini-Kombi Zawór Mini-Kombi G [cale] VS920 3/4 Zawór nadmiarowy różnicy ciśnienia VS /4 VS920F Zawór nadmiarowy różnicy ciśnienia do 3/4 VS932F zastosowań ciepłowniczych 1 1/4 Budowa prosta, DIN kątowa, DIN prosta, NF kątowa, NF kątowa Karta katalog. N2185 N2185 N2181 5/6

6 6/ Siemens Building Technologies
