1 OBI instrukcja zrób to sam 1 Podwyższone oczko wodne Stopień trudności: dla zaawansowanych Spis treści Instrukcja/ porady S. 2 Lista materiałów S. 3 Lista narzędzi S. 4 Instrukcja budowy S Schematy S Czas budowy Łączny czas budowy: ok. 12 godzin (nie licząc faz schnięcia) Teichwanne: Paneelverkleidung: Finalisierung: ok. 2,5 godzin ok. 6,5 godzin ok. 4,5 godzin Wymiary Szerokość: Długość: Wysokość: mm mm 420 mm

2 Podwyższone oczko wodne 2 Jeśli marzyli Państwo od dawna o własnym oczku wodnym w ogrodzie, ale nakład pracy, jaki trzeba włożyć w wykonanie wykopu odstraszał, mamy dobrą wiadomość - teraz droga do spełnienia marzeń będzie znacznie krótsza! Skonstruowane samodzielnie oczko wodne czy sadzawkę można ustawić na ziemi to będzie doskonałe miejsce do siedzenia nad wodą dla każdego miłośnika roślin wodnych i ryb. Dzięki naszemu poradnikowi Krok po kroku takie oczko wodne stanie się Państwa ulubionym miejscem w całym ogrodzie! Porady! Wyrównywanie podłoża Przy zakładaniu oczka wodnego ważne jest wcześniejsze wyrównanie podłoża, tak aby było możliwie płaskie. Trawniki wyglądające na pierwszy rzut oka na poziome, przy zmierzeniu ich za pomocą długiej waserwagi mogą okazać się pochyłe. W takim przypadku wskazane jest podsypanie miejsca pod oczko piaskiem przeznaczonym do piaskownic lub też piaskiem budowlanym. Najlepiej wyrównać go deską lub listewką. Rośliny wodne w oczku? Rośliny w oczku wodnym to nie tylko dekoracja. Filtrują one wodę, produkują tlen i pomagają utrzymać równowagę biologiczną w oczku. Ponadto dają cień i ochronę dużej liczbie żyjących w oczku zwierząt, takich jak żaby, ryby czy ważki. Wybór roślin do oczka jest naprawdę duży, ponieważ obok najbardziej popularnych lilii wodnych istnieje wiele innych ciekawych roślin wodnych. Ryby wnoszą życie do oczka Do najbardziej popularnych ryb jakie można hodować w oczku wodnym bez wątpienia zaliczyć można złote rybki, które łatwo utrzymać w naszym klimacie. Lubią one czystą wodę i chętnie szukają schronienia w cieniu pod liśćmi lilii wodnej. Inne ryby do oczka wodnego to na przykład różanka, słonecznica, strzebla potokowa, koza pospolita, kiełb i piskorz. Prawo do pomyłek, błędów w druku i zmian technicznych zastrzeżone. W przypadku niewłaściwego stosowania nie udziela się gwarancji.

3 Lista materiałów: Podwyższone oczko wodne 3 Poz. Ilość Nazwa Wymiary Material Zapotrzebowanie 1 6 Kantówki 60 x 60 x mm 2 2 Kantówki 60 x 60 x mm 3 4 Kantówki 60 x 60 x mm 4 26 Kantówki 40 x 60 x 350 mm Świerk/ jodła 5 2 Kantówki 60 x 60 x mm 6 6 Deski 18 x 200 x mm 7 44 Kątownik łącznikowy 45 x 45 x 60 mm Stal ocynkowana 8 96 Panele listwowe 120 x 13 x 445 mm Deski profilowane 9 1 Profil U 23,5 x 43,5 x mm Aluminium Wkręty do drewna 3,5 x 35 mm Łeb płaski Wkręty do drewna 4 x 35 mm Łeb płaski Wkręty do drewna 5 x 80 mm Łeb płaski Wkręty do drewna 5 x 30 mm Łeb płaski 14 1 Pompa do strumyka/ filtra l/h Łeb płaski 15 1 Wąż Ø 1 Zoll x 3 m Wąż ogrodowy Rośliny wodne Akcesoria Silikon dopuszczony do kontaktu z żywnością, lazura do drewna, Wybrany kolor, bezbarwny impregnat do drewna Prawo do pomyłek, błędów w druku i zmian technicznych zastrzeżone. W przypadku niewłaściwego stosowania nie udziela się gwarancji.

4 Lista narzędzi: Podwyższone oczko wodne 4 Narzędzia Zubehör W domu Kupić Pożyczyć Pilarka ukośnica Z regulacją odchylania piły Wyrzynarka lub narzędzie wielofunkcyjne Wkrętarka akumulatorowa Piła kabłąkowa do metalu Waserwaga Kątownik Pistolet do silikonu Calówka Pędzel lub wałek Brzeszczot wgłębny Zestaw bitów; wiertło 2-3 mm Prawo do pomyłek, błędów w druku i zmian technicznych zastrzeżone. W przypadku niewłaściwego stosowania nie udziela się gwarancji.

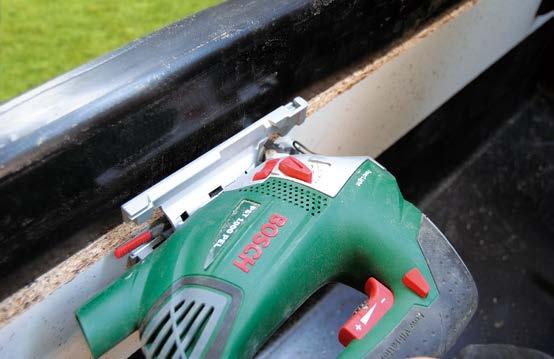

5 Instrukcja budowy: Podwyższone oczko wodne 5 Forma do oczka wodnego Krok 1 Wskazówka: Oczko składa się z dwóch takich samych form, które muszą być ze sobą połączone. W ten sposób powstaje wrażenie lustra wody. 30 Min. dla zaawansowanych Najpierw przygotuj obszar przelewowy dla sadzawki.prosty wzór z drewna gwarantuje takie same przekroje obydwu zbiorników. Krok 2 Krok 2a 30 Min. dla zaawansowanych Teraz wytnij odpowiednio szablon za pomocą narzędzia wielofunkcyjnego, posługując się piłą do cięcia wgłębnego. Pozostałe przy krawędzi drzazgi usuń za pomocą pilnika. Krok 3 Schritt Krok 4 3a 15 Min. dla zaawansowanych Piłuj zawsze na krawędzi wzoru. 30 Min. dla zaawansowanych Wywierć otwory na śruby i zamocuj listwę łączącą.

6 Instrukcja budowy: Podwyższone oczko wodne 6 Krok 5 Krok 6 15 Min. początkujący Profil aluminiowy U-kształtny dotnij na wymiar i do odpowiedniego nachylenia za pomocą piły ramowej. 15 Min. początkujący Pokryj profil U-kształtny silikonem... Krok 6a Krok 6a 15 Min. początkujący... tak samo jak miejsce łączenia, i dociśnij. 15 Min. początkujący Tak samo potraktuj części boczne. Panele osłaniające Krok 7 Wskazówka: Aby rama była prosta, wybierz płaską i równą powierzchnię na miejsce wykonywania montażu. Do tego nadają się wyrównane powierzchnie, jak podwórze czy wjazd do garażu, 40 Min. początkujący Dotnij kantówki na wymiar za pomocą kapówki, zgodnie z projektem konstrukcyjnym.

7 Instrukcja budowy: Podwyższone oczko wodne 7 Krok 8 Krok 9 Krok Min. początkujący Za pomocą śrub zamontuj w odpowiednich miejscach kątowniki,zgodnie z rysunkiem. Wskazówka: Listwy narożne przyłóż do prostopadłego przedmiotu lub miejsca (listwa/ściana) tak, aby zagwarantować doskonałe ułożenie elementów. Krok Min. dla zaawansowanych Rozłóż kantówki na podłożu i za pomocą śrub połącz z kątownikami. Wskazówka: Aby zagwarantować doskonałe przyłożenie do krawędzi zewnętrznej przyłóż zderzak. 40 Min. początkujący Tak gotową konstrukcję pokryj warstwą gruntującą do drewna, w celu zabezpieczenia przed pleśnią i grzybami. Wskazówka: Tę pracę wykonaj czysto i łatwo także wykorzystując wałek do lakierowania. Nie zapomnijcie Państwo podłożyć coś, aby chronić podłoże przed kroplami. Krok 11a 30 Min. początkujący Teraz ułóż kantówki zgodnie z projektem i połącz śrubami z łącznikami narożnymi. Krok Min. początkujący Kiedy konstrukcja podstawy będzie gotowa i umiejscowiona w wybranym miejscu, włóż zbiornik 60 Min. dla zaawansowanych Dotnij piłą kapówką na wymiar panele piórowe i wpustowe.

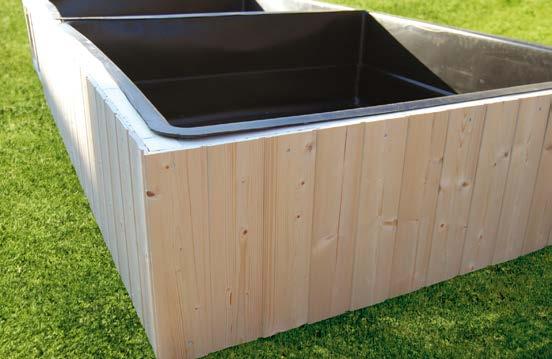

8 Instrukcja budowy: Podwyższone oczko wodne 8 Krok 13 Krok 13a 60 Min. początkujący Teraz zamocuj śrubami panele do konstrukcji wsporczej. Sadzawka będzie powoli nabierała kształtu. Krok 14 Krok 14a 20 Min. początkujący Zwróć uwagę na to, aby pozostawić gładkie krawędzie, ewentualnie zeszlifuj drobnym papierem ściernym. Tak wygląda podwyższone oczko wodne po wykonaniu okrycia. Krok 15 Krok Min. dla zaawansowanych Teraz przymocuj kantówki krawędzi do okładzin. Przykręć je 5 mm wyżej, aby wyrównać wystającą krawędź sadzawki, tak, by otrzymać poziomą powierzchnię. 20 Min. dla zaawansowanych Przytnij deski siedzeń kapówką do nachylenia 45...t

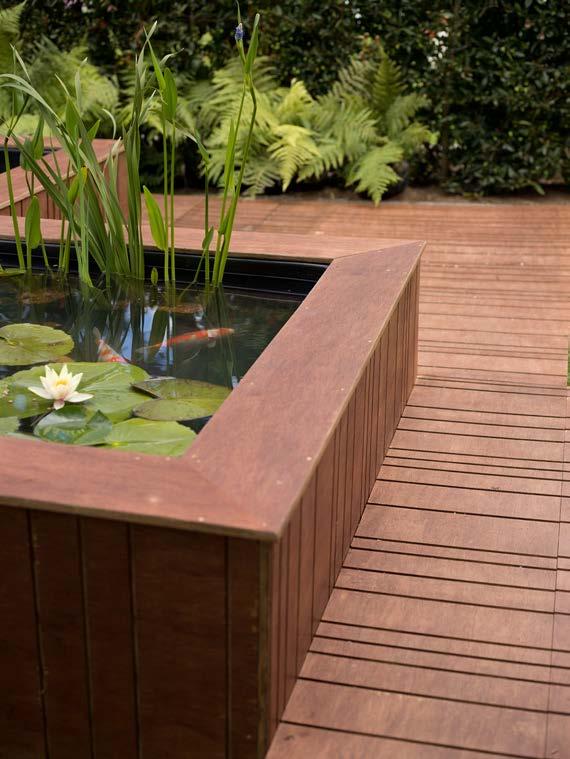

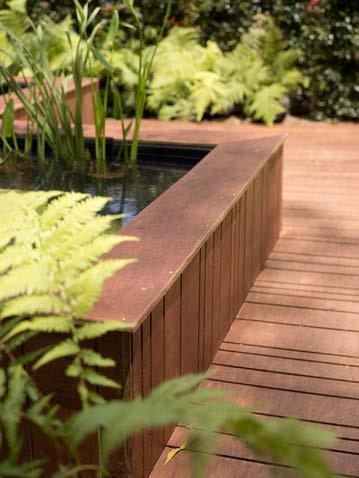

9 Instrukcja budowy: Podwyższone oczko wodne 9 Krok 17 Krok Min. dla zaawansowanych... i zamocuj do krawędzi. 10 Min. dla zaawansowanych Zwróć uwagę na to, aby narożniki dobrze do siebie pasowały - w tym przpadku widać, że tak nie jest. Krok 18a Tak może wyglądać podwyższone oczko wodne. Ukończenie Wskazówka: Odpowiednio wcześnie zasięgnij informacji na temat roślinności i ryb. Niektóre rośliny łatwiej posadzić jeszcze przed wypełnieniem oczka. Ryby można wpuścić dopiero wtedy, kiedy woda trochę odstoi lub zostanie odpowiednio przygotowana. Porady ekspertów pomogą Ci uniknąć błędów. Krok Min. początkujący Wszystkie powierzchnie zewnętrzne, łącznie z krawędzią do siedzenia, pomaluj lakierem do drewna odpornym na szkodliwe warunki pogodowe - szczególną uwagę zwróć na powierzchnie cięć. Wskazówka: Jeśli na okładziny i siedzisko zastosujemy drewno bangirai, użyj oleju do drewna.

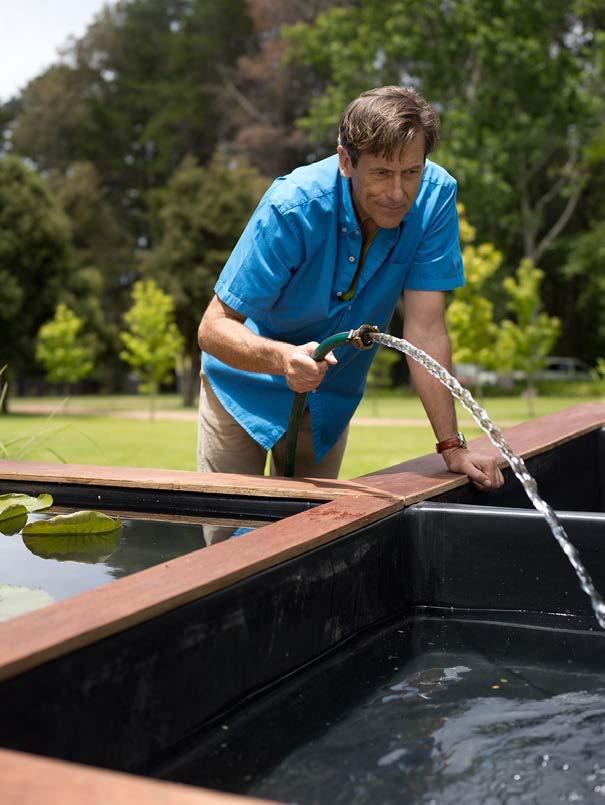

10 Instrukcja budowy: Podwyższone oczko wodne 10 Krok 20 Krok Min. początkujący 120 Min. początkujący Umieść w sadzawce pompę, przewód zasilający wyprowadz osłonięty przewód zasilający, zaś wąż pompy doprowadź do sąsiedniego zbiornika. Teraz można napełnić podwyższone oczko wodne wodą. Wskazówka: Podczas pierwszego napełniania koniecznie sprawdz szczelność - szczególnie w miejscu spojenia zbiorników. Krok Min. początkujący Zgodnie z naszymi własnymi upodobaniami posadź rośliny i wpuść rybki. Wskazówka: Przed obsadzeniem i wpuszczeniem rybek zasięgnij pełnych informacji o gatunkach.

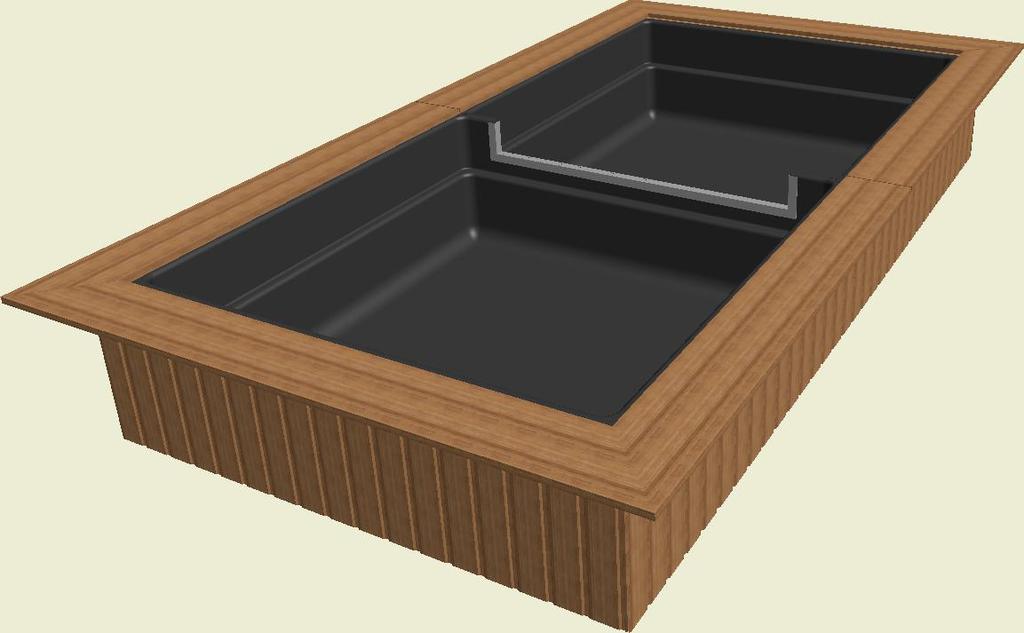

11 Schematy: Podwyższone oczko wodne 11

12 Schematy: Podwyższone oczko wodne 12

13 Schematy: Podwyższone oczko wodne 13

14 Schematy: Podwyższone oczko wodne 14

15 Schematy: Podwyższone oczko wodne Maßstab 1:10 Skala 1:

16 Schematy: Podwyższone oczko wodne ,00

17 Schematy: Podwyższone oczko wodne Maßstab 1:10 Skala 1: Maßstab 1:10 Skala 1:

18 12,50 Schematy: Podwyższone oczko wodne Maßstab 1:1 Skala 1:1

19 Schematy: Podwyższone oczko wodne Maßstab 1:1 Skala 1:1

20 Schematy: Podwyższone oczko wodne 20 A ( 1 : 5 ) A
