1 OŚWIETLENIE BIUROWE

2 SPIS TREŚCI PRZESTRZENIE GABINETY MENADŻERSKIE OPEN SPACES POKOJE BIUROWE SALE KONFERENCYJNE SALE VIDEOKONFERENCJI RECEPCJE/LOBBY AULE FUN ROOMS ARCHIWA SERWEROWNIE KANTYNY KUCHNIE KORYTARZE TOALETY SIŁOWNIE PARKINGI OŚWIETLENIE AWARYJNE HUMAN CENTRIC LIGHTING INTELIGENTNE BIURO PRODUKTY S4000 LED 30 CANOS 34 PLATO LED 38 TRIANGLE 42 S6000 LED 30 COSMO LED 35 PRIMA LED 39 WHY 43 AMARO 31 DOMINO 35 PURE 1 39 WHY S 44 ANGLE FLAT LED 36 QUADRA LED 40 MILEDIA 46 ARCH FLOWER 32 LEDEX N 36 REGLUX 40 PARK FLOWER 46 BASE LED 32 LUNA LED 37 RETRO 41 RACER MINI 47 BRACKET 33 MODERNA 37 TITANIA LED 41 CAMELEON 34 OPPOSITE 38 TRANSPARENT 42 OŚWIETLENIE AWARYJNE MONITOR1 IP40 LED 49 VERSO LED-HO 50 ES-CTI2 3X64 51 MONITOR1 IP65 LED 49 MONITOR1 IP65 LED-HO 50 ES-NET CB SCREEN BASIC LED 49 COBRA LED 51 ES-CTI2 CB24V 52 VERSO LED 50 POINT LED 51 2

3 Rozwój technologiczno-naukowy, który rozpoczął się w latach 50. ubiegłego stulecia spowodował znaczące zmiany w niemal każdej sferze ludzkiego życia. Obecnie spędzamy minimum 8 godzin w ciągu dnia w biurach bez względu na porę roku, mając ograniczony dostęp do naturalnego światła, gdzie oczekuje się od nas maksimum koncentracji. Nie ulega wątpliwości, że dla ludzkiego oka i ogólnego samopoczucia najbardziej korzystne jest światło słoneczne, jednak jego intensywność zmienia się w ciągu doby, przez co natężenie naturalnego światła zmienia się w zależności od pory dnia i roku. Będąc w zamkniętym pomieszczeniu nie mamy dostatecznego dostępu do naturalnego światła, stąd konieczne jest zastosowanie uzupełniającego oświetlenia sztucznego. ES-SYSTEM jako lider oświetlenia architektonicznego z wieloletnim doświadczeniem na rynku, wykorzystuje najnowsze technologie, aby dostarczyć nowoczesne rozwiązania oświetleniowe, które polepszają komfort pracy w biurze. 3

4 PRZYJAZNE ŚRODOWISKO PRACY Stosując nowoczesne źródła światła w technologii LED możesz znacząco obniżyć wydatki na energię elektryczną oraz zapewnić Twoim pracownikom lepszy komfort pracy. Wybierając oświetlenie zwróć szczególną uwagę na: OKRES EKSPLOATACJI ROZWIĄZAŃ OŚWIETLENIOWYCH ENERGOOSZCZĘDNOŚĆ I KOSZTY EKSPLOATACJI ZGODNOŚĆ Z NORMĄ PN-EN PARAMETRY ŹRÓDEŁ ŚWIATŁA ABC Natężenie oświetlenia (LUX) Zapewnij odpowiedni poziom natężenia oświetlenia: 500 lx stanowiska pracy, sala konferencyjna, strefa spotkań 300 lx recepcja 200 lx archiwum, magazyn, toaleta 100 lx korytarze i strefy komunikacji Komfort pracy i samopoczucie pracowników (UGR) Wskaźnik olśnienia powinien wynosić: UGR<19 na stanowiskach pracy UGR<22 w recepcji UGR<25 w korytarzach Równomierność natężenia światła (E) Równomierność natężenia oświetlenia powinna wynosić co najmniej: 0,6 na powierzchni roboczej 0,4 na korytarzach Wierne oddawanie barw (CRI) Wskaźnik oddawania barw musi być większy od 80 przy stanowiskach pracy, gdzie pracownicy spędzają najwięcej czasu. Temperatura barwowa (CCT/T cp ) Oprawy o temperaturze barwowej 4000 stopni Kelvina wpływają korzystnie na komfort, skupienie i ogólne samopoczucie pracowników 3000K 4000K 5000K barwa ciepła barwa neutralna barwa zimna 1900K świeca 2700K żarówka 3500K zachód słońca 5500K pełne słońce w południe 7000K niebo zachmurzone 8500K niebo zamglone 10000K czyste niebo 4

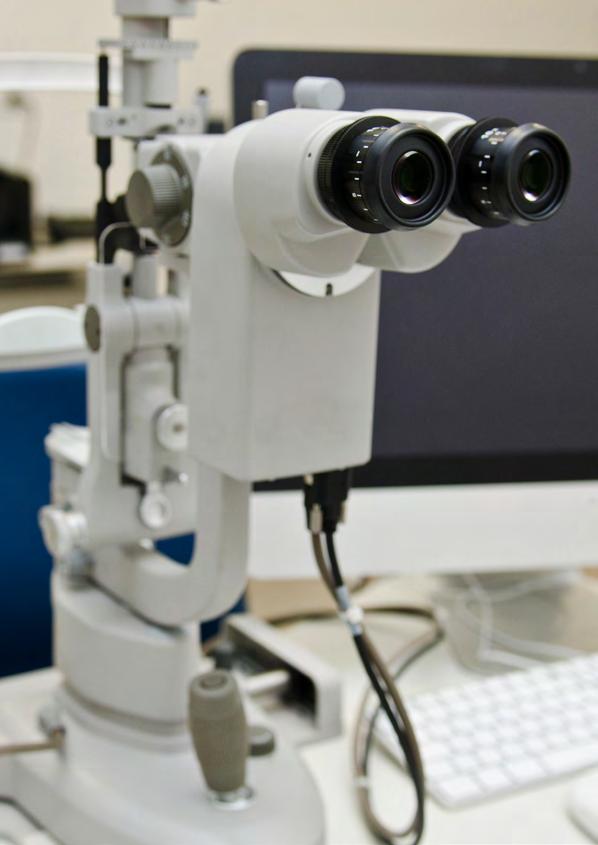

5 ZDROWE ŚWIATŁO LED-y to lepsze jakościowo i zdrowsze światło. Wszystkie produkty ES-SYSTEM są badane w zakresie bezpieczeństwa fotobiologicznego i uzyskują odpowiednie certyfikaty. Sztuczne i naturalne źródła promieniowania optycznego mogą stwarzać poważne zagrożenia fotobiologiczne dla oczu i skóry człowieka. Szczególnie niebezpieczne jest promieniowanie nadfioletowe. Jednak ekspozycja na promieniowanie widzialne i podczerwone również może być szkodliwa przy przekroczeniu pewnych poziomów ilościowych. Ocena poziomu zagrożenia fotobiologicznego promieniowania optycznego emitowanego przez oprawy oświetleniowe jest złożonym działaniem. Wymaga ona posiadania specjalistycznej, kalibrowanej aparatury pomiarowej i wysokich kompetencji technicznych personelu laboratorium. ES-SYSTEM posiada własne laboratorium badawcze działające w procedurze nadzorowanej SMT (jedno z dwóch laboratoriów producenckich w Polsce), w którym wykonuje kompleksowe badania z zakresu bezpieczeństwa fotobiologicznego. Podstawę klasyfikacji opraw oświetleniowych pod kątem ich oddziaływania fotobiologicznego stanowią grupy ryzyka, zdefiniowane w następujący sposób: Grupa spoza ryzyka 0: oprawy nie stwarzają zagrożenia fotobiologicznego, Grupa ryzyka 1: oprawy nie powodują zagrożeń w zwykłych warunkach użytkowania, Grupa ryzyka 2: oprawy nie powodują zagrożeń związanych z reakcją oka na bardzo jasne źródła światła lub dyskomfortem termicznym, Grupa ryzyka 3: oprawy stanowią zagrożenie nawet w wyniku krótkiej ekspozycji. Wykorzystanie w oświetleniu ogólnym jest niedozwolone. Większość opraw ES-SYSTEM kwalifikuje się do grupy ryzyka 0, czyli nie stwarzają one zagrożenia fotobiologicznego. Potwierdzone jest to odpowiednimi certyfikatami. Zarówno wyniki badań klinicznych, jak i moja wieloletnia praktyka lekarska potwierdzają, że światło jest dla procesów naszego widzenia niezmiernie istotne. Wielokrotnie spotkałam się z pacjentami, u których niewłaściwe światło do pracy czy do czytania spowodowało progresję wady. Dlatego szczególną wagę powinniśmy przykładać do właściwego oświetlenia miejsc, w których czytamy, pracujemy czy uczymy się. Oświetlenie to nie jedyny czynnik wpływający na nasz wzrok. Jesteśmy skazani na długotrwałą pracę przy monitorach. One również negatywnie wpływają na proces widzenia. Aby zminimalizować te skutki warto myśleć o przerwach. Raz na godzinę, na 5 minut, oderwać wzrok od komputera i popatrzeć przez okno lub jeśli nie mamy takiej możliwości, to gdzieś w dal. To rozluźni napięte mięśnie gałkoruchowe i pozwoli się im zrelaksować. Aleksandra Kuska-Grządziel, lekarz okulista 5

6 HUMAN CENTRIC LIGHTING: TRANSPARENT CIRCADIAN Human Centric Lighting to koncepcja sztucznego oświetlenia pomieszczeń, która uwzględnia dobowy rytm aktywności człowieka. Celem jest zastosowanie zaawansowanej technologii, która umożliwi wygenerowanie światła o widmie zbliżonym do widma światła słonecznego zmieniającego się w zależności od pory dnia. W dojrzałej siatkówce oka znajduje się około światłoczułych komórek zwojowych, które są najbardziej wrażliwe na pasmo światła niebieskiego o ściśle określonej długości fal. Promieniowanie w danym zakresie, które wywiera najsilniejsze działanie na układ okołodobowy człowieka i odruch zwężenia źrenicy. Fotoreceptor iprgc koduje energię promieniowania świetlnego i rejestruje zmiany w natężeniu promieniowania zachodzące o poranku (przez minimum 90 minut). Następnie sygnał zostaje wysłany do szyszynki, dzięki czemu następuje zahamowanie wydzielania melatoniny. Organizm otrzymuje informację o rozpoczęciu się cyklu czuwania i wybudza się ze snu, a tym samym przygotowuje nas do dziennej aktywności. Z kolei przed zachodem słońca, kiedy promieniowanie czerwonych fal widma światła osiąga najwyższą wartość, ponownie rozpoczyna się proces uwalniania melatoniny do organizmu, która stopniowo przygotowuje nas do snu, przez co reguluje nasz rytm okołodobowy. Długotrwałe przebywanie w pomieszczeniach o ograniczonym dostępie dziennego światła naraża nas na niekorzystne zjawisko uwalniania melatoniny na równym poziomie przez cały dzień. Może to skutkować wieloma negatywnymi dolegliwościami, takimi jak: brak koncentracji, złe samopoczucie, senność, apatia, zmęczenie, a nawet depresja. Aby fotoreceptor iprgc mógł przesłać odpowiedni sygnał do mózgu, który uruchomi lub zablokuje proces uwalniania hormonu snu do organizmu, do siatkówki oka musi trafić odpowiednia ilość energii światła niebieskiego (rano) oraz czerwonego (po południu) o ściśle określonej długości fali. Oprawy TRANSPARENT zostały wyposażone w System CIRCADIAN wykorzystujący niebieskie i czerwone diody o odpowiedniej długości fali, które imitują najważniejszą cechę światła słonecznego mają zdolność do zahamowania oraz uwalniania hormonu snu do organizmu o odpowiedniej porze. Oprawa Transparent Circadian jest przeznaczona przede wszystkim do pomieszczeń o ograniczonym dostępie do światła słonecznego sal szpitalnych, domów spokojnej starości, czy biur. Szczególnie polecany jest w krajach skandynawskich, gdzie dostęp do naturalnego światła jest niewielki przez długi okres w ciągu roku. 6

7 Przeczytałem materiał prezentacyjny dla oprawy CIRCADIAN TRANSPARENT i muszę stwierdzić, że pomysł jest znakomity. Bazuje na faktach naukowych zaprezentowanych przez dwie niezależne grupy badawcze, które zademonstrowały spektrum działania z obliczonym pikiem długości fali o wartości nm ekspozycji ludzkiego oka na światło widzialne dla wywoływanego przez światło hamowania wydzielania melatoniny.¹,2terapia świetlna (zwana również leczeniem jaskrawym światłem) była stosowana jako leczenie pierwszego rzutu choroby afektywnej sezonowej (znanej również jako zaburzenie depresyjne lub zaburzenie dwubiegunowe o sezonowym wzorcu przebiegu) od początku lat 80-tych XX wieku.³,⁴ekspozycja na światło dzienne przez odpowiednią ilość czasu działa korzystnie nie tylko na leczenie sezonowych zaburzeń nastroju, lecz także na leczenie zaburzeń depresyjnych bez sezonowego charakteru przebiegu, a także zaburzeń okołodobowego rytmu snu.⁵,⁶,7zatem idea CIRCADIAN TRANSPARENT wpisuje się w oparte na dowodach podejście do leczenia wyżej wymienionych zaburzeń psychicznych i wspiera postępowanie kliniczne z nimi związane. Timo Partonen, Doktor Nauk Medycznych Państwowy Instytut Zdrowia i Pomocy Społecznej, Finlandia BIBLIOGRAFIA 1. J. B. Zawilska, K. Czarnecka. Melanopsyna nowo odkryty chronobiologiczny receptor światła, Postępy biologii komórki. Tom 33, nr 2, 2006 r., s Brainard GC, Hanifin JP, Greeson JM, Byrne B, Glickman G, Gerner E, Rollag MD. Action spectrum for melatonin regulation in humans: evidence for a novel circadian photoreceptor. J Neurosci 2001 Aug 15;21(16): Thapan K, Arendt J, Skene DJ. An action spectrum for melatonin suppression: evidence for a novel non-rod, non-cone photoreceptor system in humans. J Physiol 2001 Aug 15;535(Pt 1): Rosenthal NE, Sack DA, Gillin JC, Lewy AJ, Goodwin FK, Davenport Y, Mueller PS, Newsome DA, Wehr TA. Seasonal affective disorder: a description of the syndrome and preliminary findings with light therapy. Arch Gen Psychiatry 1984 Jan;41(1): Partonen T, Lönnqvist J. Seasonal affective disorder. Lancet 1998 Oct 24;352(9137): pubmed/ Lam RW, Levitt AJ, Levitan RD, Michalak EE, Cheung AH, Morehouse R, Ramasubbu R, Yatham LN, Tam EM. Efficacy of bright light treatment, fluoxetine, and the combination in patients with nonseasonal major depressive disorder: a randomized clinical trial. JAMA Psychiatry 2016 Jan;73(1): Auger RR, Burgess HJ, Emens JS, Deriy LV, Thomas SM, Sharkey KM. Clinical practice guideline for the treatment of intrinsic circadian rhythm sleep-wake disorders: advanced sleep-wake phase disorder (ASWPD), delayed sleep-wake phase disorder (DSWPD), non-24-hour sleep-wake rhythm disorder (N24SWD), and irregular sleep-wake rhythm disorder (ISWRD). An update for J Clin Sleep Med 2015 Oct 15;11(10):

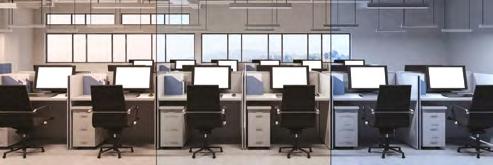

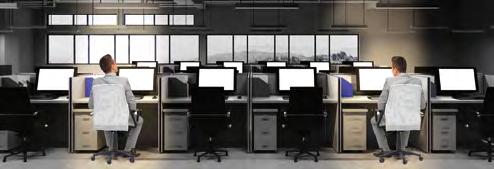

8 INTELIGENTNE BIURO Pracodawcy kładą coraz większy nacisk na zapewnienie pracownikom komfortowego środowiska pracy, przy jednoczesnej optymalizacji kosztów. W jaki więc sposób zapewnić pracownikom przestrzeń sprzyjającą efektywnej pracy i ograniczyć zużycie energii w biurze? Najlepszym rozwiązaniem jest stworzenie tzw. inteligentnego biura poprzez zastosowanie zaawansowanych rozwiązań technologicznych. Firma ES-SYSTEM stosuje system DALI, który pozwala na zaprogramowanie oświetlenia ściśle dopasowanego do preferencji klienta. Dzięki dedykowanym multisensorom rozwiązanie to nie tylko oszczędza energię poprzez utrzymanie stałego natężenia światła na powierzchni roboczej, ale też imituje światło dzienne. W procentach podane natężenie oświetlenia sztucznego. Obliczenia wykonane dla dnia 1 listopada w pomieszczeniu biurowym o powierzchni 350 m2. 86% 90% 95% 07:00 Natężenie światła dziennego 16% 16% 22% % 27% 43% :00 lx 0% 0% 0% N 100% 100% 95% W S E 15:00 60% 50% 40% 8

9 INTELIGENTNE BIURO Dodatkowo, technologia DALI umożliwia spersonalizowanie wybranej oprawy oświetleniowej i sterowanie poprzez telefon komórkowy. Aplikacja rozpoznaje obecność pracowników w poszczególnych pomieszczeniach. Światło podąża wówczas za pracownikiem, uwzględniając równocześnie porę dnia. Wieczorami, kiedy w biurze pozostają nieliczni pracownicy kończący swoje zadania oraz ekipa sprzątająca, nie ma potrzeby rozświetlać całego piętra budynku. Zamiast uruchomienia wszystkich punktów oświetleniowych, wystarczy poprzestać na kilku oprawach, by zapewnić komfort pracy. Oszczędność energii i komfort pracy Wykrywanie obecności DYNAWHITE 3000K 4000K 5700K 9

10 PEŁNY ZAKRES DZIAŁAŃ ES-SYSTEM oferuje kompleksowy zakres działań od inwentaryzacji oświetlenia, poprzez analizę i diagnozę, opracowanie projektu oświetlenia w oparciu o technologię LED, do montażu i obsługi posprzedażowej. OFERUJEMY: Inwentaryzacja Analiza i diagnoza Planowanie Projektowanie Produkcja Logistyka Instalacja Obsługa posprzedażowa 10

11 OŚWIETLAMY KAŻDĄ PRZESTRZEŃ Biura Obiekty sportowe i edukacyjne Sklepy i galerie handlowe Instytucje kulturalne Hotele i apartamenty Ulice i parki Przestrzenie przemysłowe Szpitale i kliniki Illuminacje i komunikacyjne 11

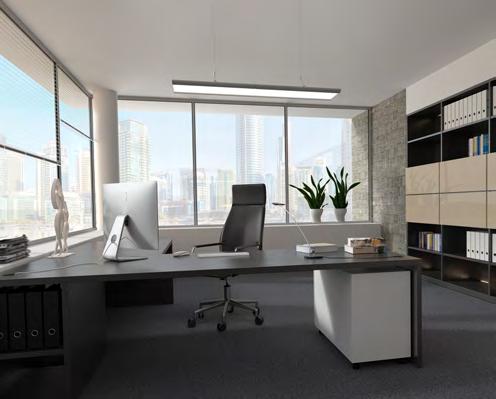

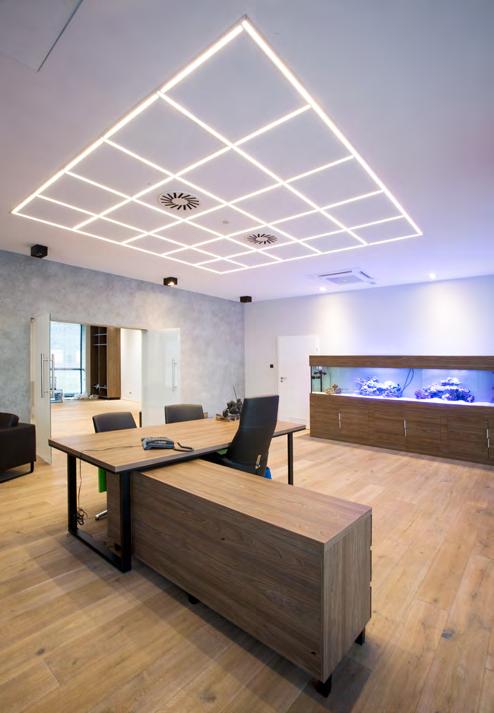

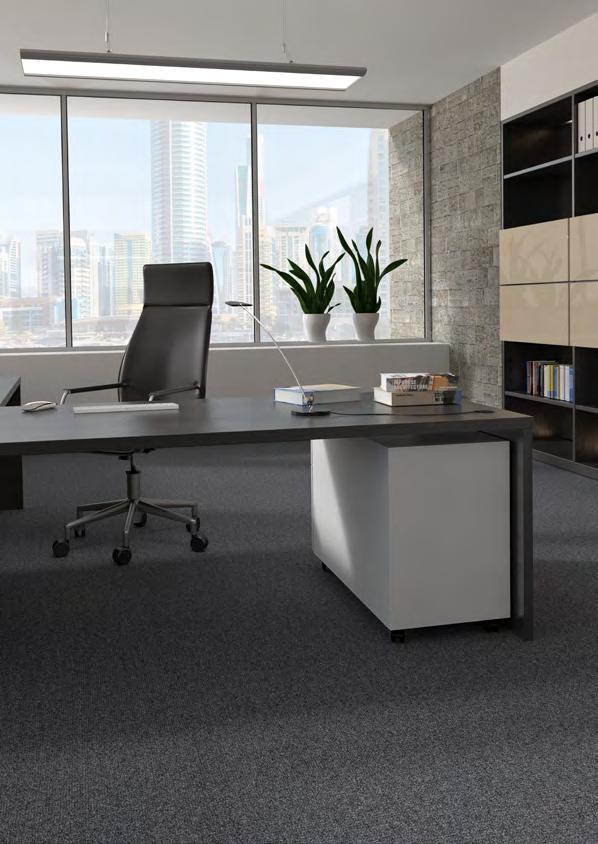

12 GABINETY MENADŻERSKIE PRODUKTY S4000 LED ANGLE 30 MODERNA 3Z TRANSPARENT PRZYKŁAD Oprawa: MODERNA 3Z Powierzchnia pomieszczenia: 11,33 m2 Liczba opraw: 8 Zużycie energii: 192 W Zapotrzebowanie na energię: 1,27 W/m2/100 lx WHY 3 43 Zużycie energii przy zastosowaniu 348 W Zapotrzebowanie na energię przy zastosowaniu 2,62 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 45% 12

13 13

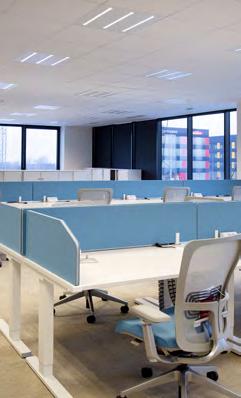

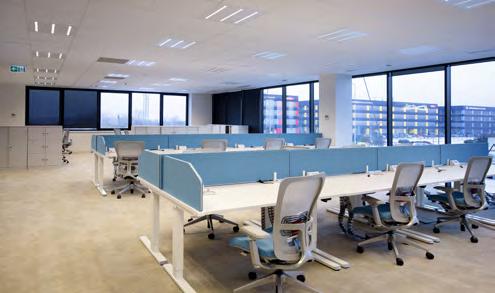

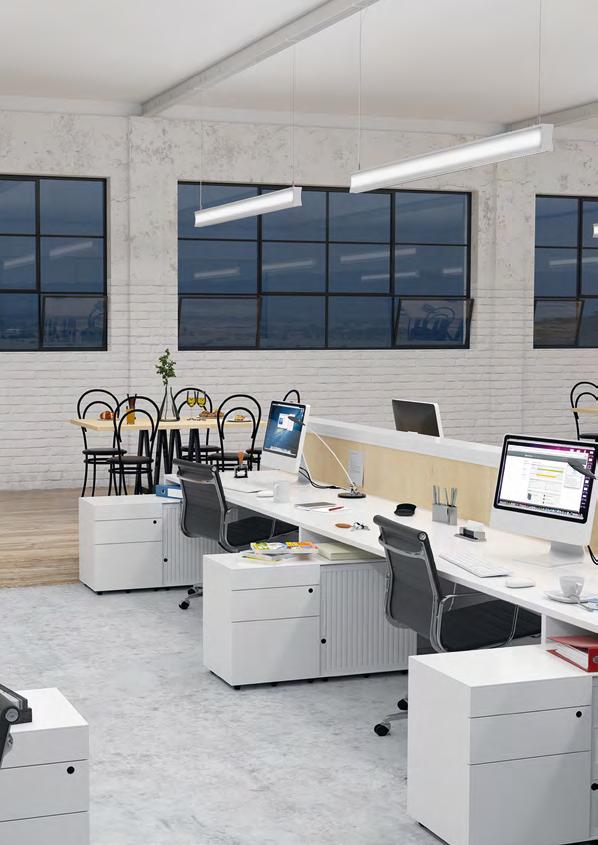

14 OPEN SPACES PRODUKTY S6000 LED MODERNA 2 OPPOSITE 1 & TRANSPARENT 42 PRZYKŁAD Oprawa: MODERNA Powierzchnia pomieszczenia: 281,46 m2 Liczba opraw: 43 Zużycie energii: 1435 W Zapotrzebowanie na energię: 1,03 W/m2/100 lx BRACKET 2 33 Zużycie energii przy zastosowaniu 3102 W Zapotrzebowanie na energię przy zastosowaniu 2,16 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 54% 14

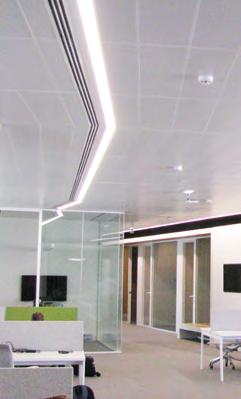

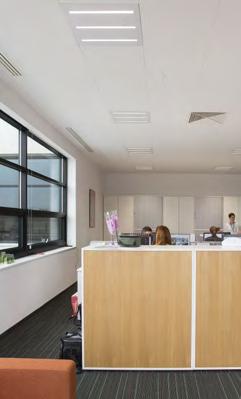

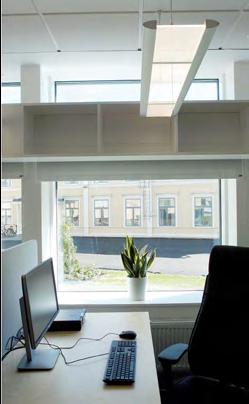

15 POKOJE BIUROWE PRODUKTY S6000 LED S4000 LED DOMINO MODERNA PRZYKŁAD Oprawa: S6000 LED Powierzchnia pomieszczenia: 8,21 m2 Liczba opraw: 8 Zużycie energii: 168 W Zapotrzebowanie na energię: 1,87 W/m2/100 lx WHY S3 44 Zużycie energii przy zastosowaniu 354 W Zapotrzebowanie na energię przy zastosowaniu 3,86 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 53% 15

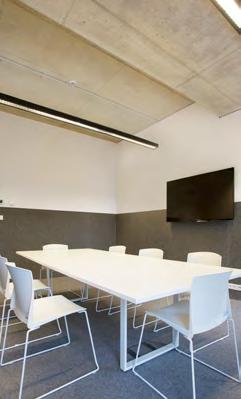

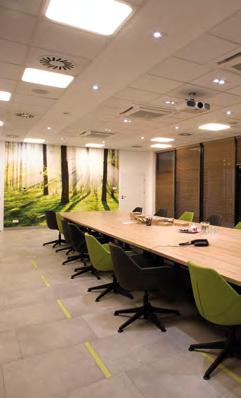

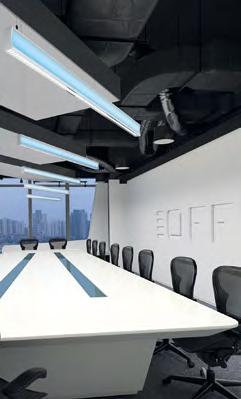

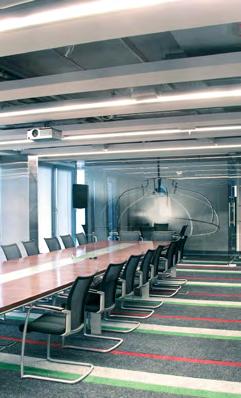

16 SALE KONFERENCYJNE PRODUKTY LUNA LED MODERNA 3Z TRANSPARENT WHY PRZYKŁAD Oprawa: MODERNA 3Z Powierzchnia pomieszczenia: 14,15 m2 Liczba opraw: 4 Zużycie energii: 96 W Zapotrzebowanie na energię: 1,35 W/m2/100 lx BRACKET 2 33 Zużycie energii przy zastosowaniu 248 W Zapotrzebowanie na energię przy zastosowaniu 3,53 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 61% 16

17 SALE VIDEOKONFERENCJI PRODUKTY S6000 LED 30 S4000 LED ANGLE 30 OPPOSITE 1 & PRZYKŁAD Oprawa: ANGLE 30 Powierzchnia pomieszczenia: 25,17 m2 Liczba opraw: 4 Zużycie energii: 348 W Zapotrzebowanie na energię: 2,78 W/m2/100 lx WHY S3 44 Zużycie energii przy zastosowaniu 696 W Zapotrzebowanie na energię przy zastosowaniu 5,09 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 50% 17

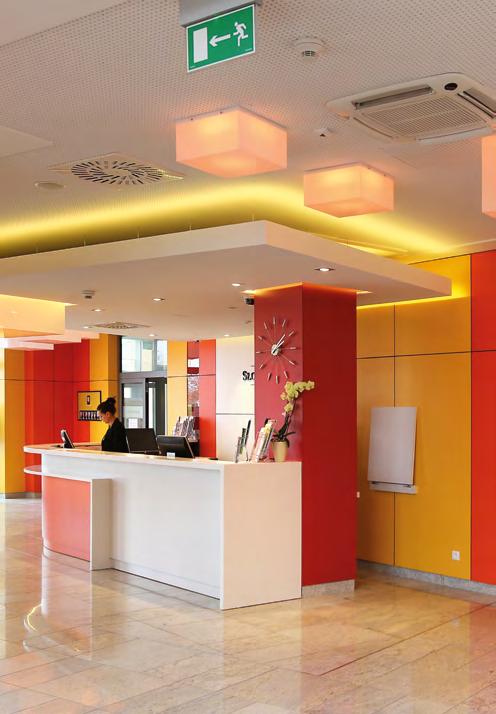

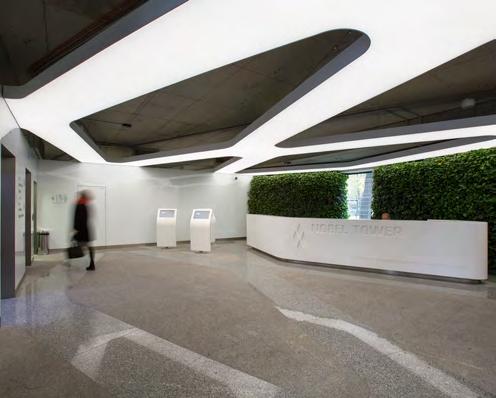

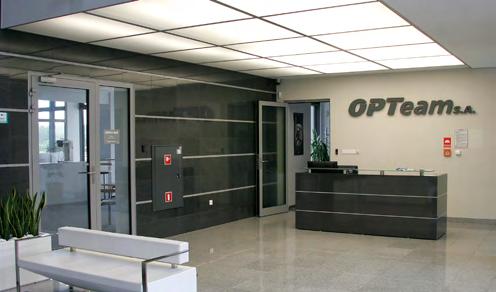

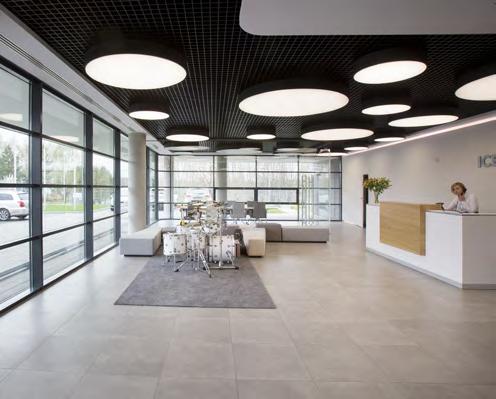

18 RECEPCJE/LOBBY PRODUKTY S6000 LED LUNA LED TRANSPARENT TRIANGLE PRZYKŁAD Oprawa: TRIANGLE Powierzchnia pomieszczenia: 50,14 m2 Liczba opraw: 43 Zużycie energii: 328 W Zużycie energii przy zastosowaniu 708 W Zapotrzebowanie na energię: 2,13 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 4,01 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 54% 18

19 19

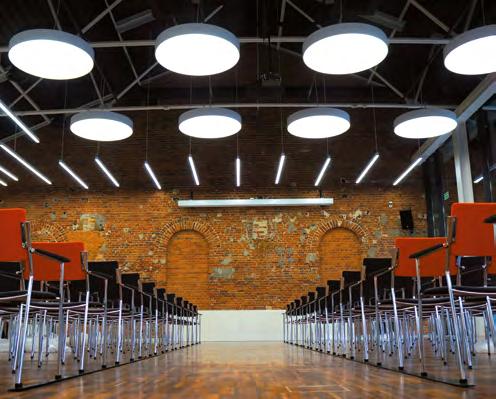

20 AULE PRODUKTY S6000 LED S4000 LED CANOS LUNA LED 37 PRZYKŁAD Oprawa: S6000 LED Powierzchnia pomieszczenia: 300 m2 Liczba opraw: 30 Zużycie energii: 2250 W Zapotrzebowanie na energię: 1,46 W/m2/100 lx BRACKET 2 33 Zużycie energii przy zastosowaniu 4760 W Zapotrzebowanie na energię przy zastosowaniu 3,2 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 53% 20

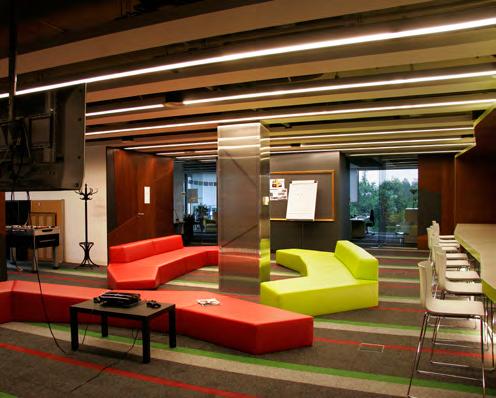

21 FUN ROOMS PRODUKTY ARCH FLOWER LUNA LED RETRO WHY PRZYKŁAD Oprawa: ARCH FLOWER Powierzchnia pomieszczenia: 77,28 m2 Liczba opraw: 10 Zużycie energii: 230 W Zapotrzebowanie na energię: 1,16 W/m2/100 lx WHY S1 44 Zużycie energii przy zastosowaniu 354 W Zapotrzebowanie na energię przy zastosowaniu 3,86 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 53% 21

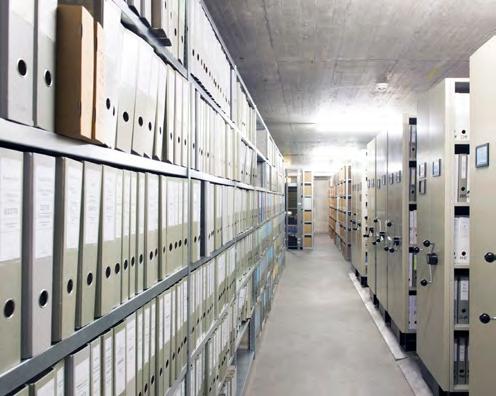

22 ARCHIWA PRODUKTY COSMO LED LAM LEDEX N PLATO LED REGLUX 40 PRZYKŁAD Oprawa: COSMO LED LAM Powierzchnia pomieszczenia: 19,66 m2 Liczba opraw: 2 Zużycie energii: 54 W Zużycie energii przy zastosowaniu 135 W Zapotrzebowanie na energię: 1,20 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 3,10 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 60% 22

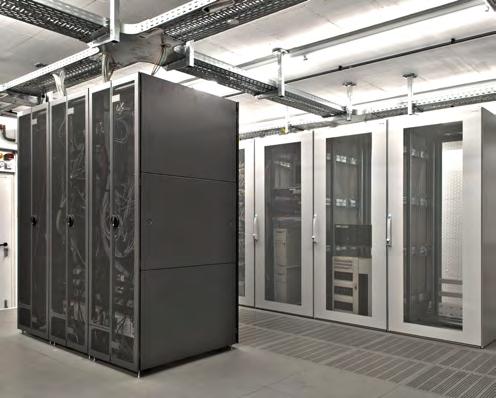

23 SERWEROWNIE PRODUKTY COSMO LED BASE LED REGLUX 40 PRZYKŁAD Oprawa: COSMO LED Powierzchnia pomieszczenia: 19,57 m2 Liczba opraw: 3 Zużycie energii: 150 W Zużycie energii przy zastosowaniu 352 W Zapotrzebowanie na energię: 1,53 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 3,36 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 57% 23

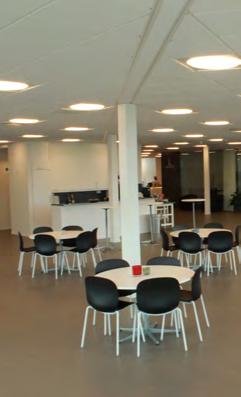

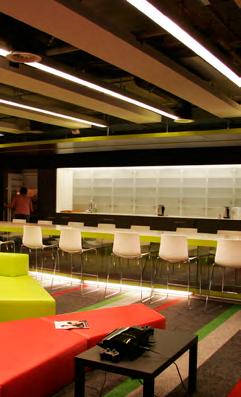

24 KANTYNY PRODUKTY S4000 LED 30 DOMINO 35 OPPOSITE 1 / DYNAWHITE 38 QUADRA LED 40 PRZYKŁAD Oprawa: QUADRA LED Powierzchnia pomieszczenia: 82,67 m2 Liczba opraw: 16 Zużycie energii: 176 W Zużycie energii przy zastosowaniu 704 W Zapotrzebowanie na energię: 1,09 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 4,08 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 75% 24

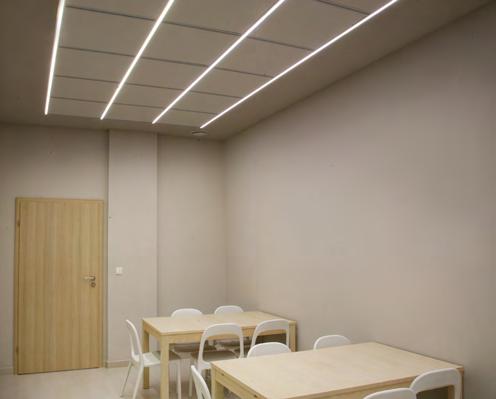

25 KUCHNIE PRODUKTY CAMELEON MIDI 2 TITANIA LED TRIANGLE 42 BRACKET 1 33 PRZYKŁAD Oprawa: TRIANGLE Powierzchnia pomieszczenia: 15,75 m2 Liczba opraw: 2 Zużycie energii: 82 W Zużycie energii przy zastosowaniu 150 W Oszczędność energii w stosunku do opraw konwencjonalnych: 45% Zapotrzebowanie na energię: 2,43 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 4,7 W/m2/100 lx 25

26 KORYTARZE PRODUKTY S4000 LED 30 ANGLE 30 CANOS PLATO LED 38 PRZYKŁAD Oprawa: CANOS Powierzchnia pomieszczenia: 34,38 m2 Liczba opraw: 4 Zużycie energii: 96 W Zapotrzebowanie na energię: 2,79 W/m2/100 lx WHY S 44 Zużycie energii przy zastosowaniu 342 W Zapotrzebowanie na energię przy zastosowaniu 8,49 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 72% 26

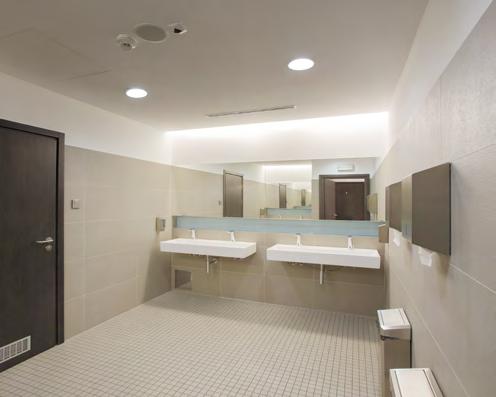

27 TOALETY PRODUKTY AMARO 31 BASE LED CAMELEON MIDI 1 PRIMA LED PRZYKŁAD Oprawa: PRIMA LED Powierzchnia pomieszczenia: 1,32 m2 Liczba opraw: 1 Zużycie energii: 22 W Zużycie energii przy zastosowaniu 84 W Zapotrzebowanie na energię: 8,03 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 26,45 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 74% 27

28 SIŁOWNIE PRODUKTY S4000 LED 30 FLAT LED 36 PRZYKŁAD Oprawa: FLAT LED Powierzchnia pomieszczenia: 80 m2 Liczba opraw: 12 Zużycie energii: 480 W Zużycie energii przy zastosowaniu 744 W Zapotrzebowanie na energię: 1,75 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 3,12 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 35% 28

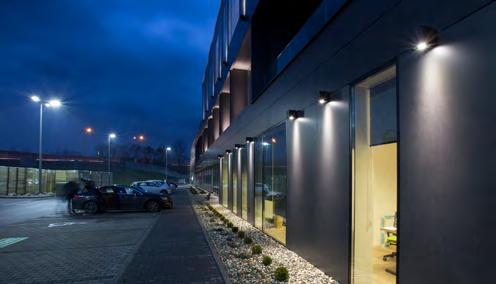

29 PARKINGI PRODUKTY COSMO LED MILEDIA PARK FLOWER RACER MINI

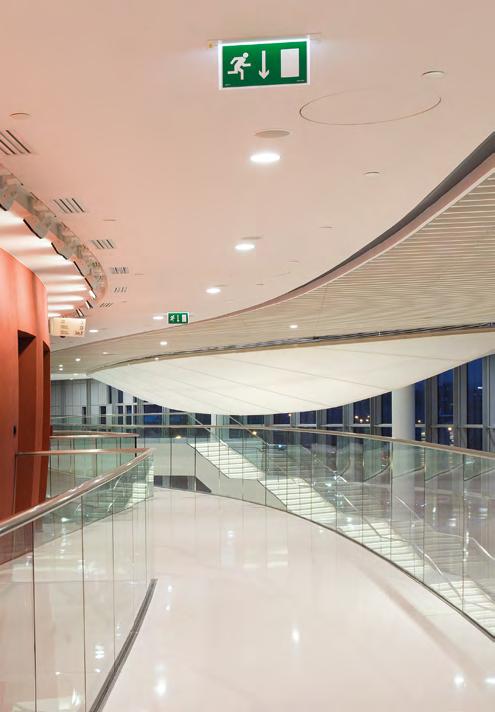

30 OŚWIETLENIE AWARYJNE Jednym z wymogów budowlanych wobec budynków biurowych jest obowiązek posiadania odpowiedniej instalacji oświetlenia awaryjnego. Niezawodna sieć zapewnia osobom przebywającym w budynku bezpieczeństwo w razie sytuacji niebezpiecznych, wynikających z zaniku zasilania opraw oświetlenia podstawowego, umożliwiając szybką i bezproblemową ewakuację. Poprawność działania instalacji, sposób oraz częstotliwość przeprowadzania testów kontrolnych szczegółowo określają normy i przepisy prawa dotyczące oświetlenia awaryjnego. Produkowane przez nas systemy centralnego monitorowania opraw autonomicznych oraz systemy centralnego zasilania oświetlenia awaryjnego gwarantują spełnienie wszystkich tych warunków. Dodatkowo posiadamy autorską aplikację NESSI, za pomocą której możliwe jest nadzorowanie oraz konfigurowanie pracy systemów centralnego monitorowania oraz zasilania opraw. W swojej ofercie mamy szereg systemów opraw ewakuacyjnych oraz kierunkowych. Nasze systemy automatycznie kontrolują stan poszczególnych opraw, sprawdzając działanie układów elektronicznych, źródeł światła i baterii. Wskazanie przez system opraw, które nie działają prawidłowo umożliwia ich naprawę zanim nastąpi awaria zasilania podstawowego. To eliminuje ryzyko wystąpienia sytuacji, w których podczas niebezpieczeństwa część dróg ewakuacyjnych zostaje nieoświetlona. Oprogramowanie NESSI umożliwia zaplanowanie testów funkcyjnych i autonomii w dogodnych dla użytkownika terminach, a ich wyniki zostają zapisane automatycznie w dzienniku zdarzeń systemu oświetlenia awaryjnego. NESSI pozwala na rozmieszczenie ikon zainstalowanych opraw i urządzeń na rysunkach budynku, co jednoznacznie określa ich lokalizację i ułatwia konserwację systemu. Intuicyjne menu aplikacji daje poczucie komfortu i pewności funkcjonowania. Wieloletnia eksploatacja naszych urządzeń w różnorakich obiektach użytku publicznego: kompleksach biurowych, muzeach, galeriach handlowych, czy też lotniskach zlokalizowanych na całym świecie potwierdza ich niezawodność oraz funkcjonalność. PRODUKTY MONITOR1 IP40 LED MONITOR1 IP65 LED SCREEN BASIC LED VERSO LED VERSO LED-HO MONITOR1 IP65 LED-HO COBRA LED POINT LED ES-CTI2 3x64 ES-NET CB220 ES-CTI2 CB24V

31 OŚWIETLENIE AWARYJNE 31

32 PRODUKTY system 4000 LED Strumień światła: lm Moc: W Wydajność maks.: lm/w IP20 S4000 LED Cechy systemu 4000 LED: dostępne 2 temperatury barwowe 3000K lub 4000K 2 rodzaje dyfuzorów opal i mikoropryzma możliwość montażu nastropowego oraz zwieszania wersje HO i HE możliwość budowania linii świetlnych różne długości modułów 515, 1015, 1515, 2020 dostępne wersje ON/OFF lub DALI system 6000 LED Strumień światła: lm Moc: W Wydajność maks.: lm/w IP20 S6000 LED Cechy systemu 6000 LED: dostępne 2 temperatury barwowe 3000K lub 4000K 2 rodzaje dyfuzorów opal i mikoropryzma możliwość montażu nastropowego oraz zwieszania wersje HO i HE możliwość budowania linii świetlnych różne długości modułów 515, 1015, 1515, 2020 dostępne wersje ON/OFF lub DALI 32

33 PRODUKTY system AMARO Strumień światła: lm Moc: W Wydajność maks.: lm/w IP44 AMARO Cechy systemu AMARO: oprawa do montażu nastropowego lub naściennego dwie temperatury barwowe: 3000K, 4000K dyfuzor opalowy podwyższona szczelność IP44 dostępne również wersje awaryjne: STI, ATI, CTI2, CTI DALI, CB, CB24 w ofercie różne rozsyły *STI wersja standard, ATI wersja indywidualnie nadzorowana, CTI2 3x64 wersja centralnie nadzorowana, CTI-DALI wersja centralnie nadzorowana DALI, CB24 wersja dla centralnej baterii 24V, CB24A wersja dla centralnej baterii 24V z adresowaniem, CB220 wersja dla centralnej baterii 220V system ANGLE 30 Strumień światła: lm Moc: W Wydajność maks.: 121 lm/w IP40 ANGLE 30 Cechy systemu ANGLE 30: oprawa zwieszana z dystrybucją światła pośredniego całkowicie wyeliminowany efekt olśnienia, co zapewnia wyjątkowy komfort pracy doskonała jednorodność światła dostępne wersje ON/OFF lub DALI 33

34 PRODUKTY system ARCH FLOWER Strumień światła: lm Moc: W Wydajność maks.: 95 lm/w IP40 ARCH FLOWER Cechy systemu ARCH FLOWER: innowacyjne rozwiązanie 3 wielkości systemów MINI, MIDI oraz MAXI 2 temperatury barwowe 3000K lub 4000K wersje MIDI i MAXI dostępne z soczewkami 30 i 50 st. MINI i MIDI dostępne z dyfuzorem mikropryzmatycznym możliwość niezależnej regulacji każdego modułu świecącego dostępne wersje z 2, 3 i 4 płatkami możliwość malowania oprawy na dowolny kolor z palety RAL dostępne wersje ON/OFF lub DALI system BASE LED Strumień światła: 1400 lm Moc: 19 W Wydajność maks.: 93 lm/w IP21, 44 BASE LED Cechy systemu BASE LED: oprawa naścienna lub nastropowa dyfuzor opalowy zapewnia równomierne rozproszenie światła oprawa posiada podwyższony stopień szczelności (IP44) dostępna wersja z czujnikiem ruchu, który pozwoli zoptymalizować koszty eksploatacji 34

35 PRODUKTY system BRACKET 1 i BRACKET 2 Dane techniczne BRACKET 1: BRACKET 1 Strumień światła: lm Moc: W Wydajność maks.: 122 lm/w IP20 Dane techniczne BRACKET 2: BRACKET2 Strumień światła: lm Moc: W Wydajność maks.: 132 lm/w IP20 Cechy systemu BRACKET: oprawa z profilu aluminiowego malowanego proszkowo na kolor biały oprawa świeci góra-dół dostępne 2 rozsyły światła dyfuzor opal, raster paraboliczny z blachy miro dostępne 2 temperatury barwowe led 830, led 840 dostępne wersje ON/OFF oraz DALI oprawa dostępna w 3 długościach 980mm, 1465mm, 1950mm moduł BRACKET 1 i BRACKET 2 Dane techniczne BRACKET 1 BRACKET 1 Strumień światła: lm Moc: 120 W Wydajność maks.: 111 lm/w IP20 Dane techniczne BRACKET 2: BRACKET 2 Strumień światła: lm Moc: 120 W Wydajność maks.: 122 lm/w IP20 Cechy modułu BRACKET: oprawa z profilu aluminiowego malowanego proszkowo na kolor biały oprawa świeci góra-dół dostępne 2 rozsyły światła dyfuzor opal, raster paraboliczny z blachy aluminiowej MIRO dostępne 2 temperatury barwowe led 830, led 840 dostępne wersje ON/OFF oraz DALI oprawa dostępna w 3 długościach 980mm, 1465mm, 1950mm 35

36 PRODUKTY system CAMELEON Strumień światła: lm Moc: 8 58 W Wydajność maks.: lm/w IP20, 54 CAMELEON MIDI 1 CAMELEON MIDI 2 Cechy systemu CAMELEON MIDI: oprawy z możliwością indywidualnej konfiguracji i dostosowania systemu do wymogów przestrzeni dostępne w dwóch kształtach: okrągłym lub kwadratowym 4 wielkości, 3 warianty rozsyłu światła, uchylna lub stała optyka, różne warianty kolorystyczne dostępne wersje dostropowe lub nastropowe możliwość zamówienia opraw o podwyższonej szczelności (IP54) dostępne wersje ON/OFF i DALI system CANOS Strumień światła: lm Moc: W Wydajność maks.: 104 lm/w IP20 CANOS Cechy systemu CANOS: 2 wielkości systemu 190 mm i 225 mm 2 temperatury barwowe 3000K lub 4000K dostępne wersje ON/OFF lub DALI wersja AW dostępne opcje z zasilaczem zewnętrznym oraz PICO (zasilacz na płytce LED zintegrowany) 36

37 PRODUKTY system COSMO LED Strumień światła: lm Moc: W Wydajność maks.: lm/w IP65 IK08 COSMO LED (clear) COSMO LED (opal) COSMO LED LAM Cechy systemu COSMO LED: oprawa nastropowa lub zwieszana wykorzystana technologia LED zapewnia bardzo wysoką efektywność dostępne dwa rodzaje dyfuzorów: clear i opal oprawa posiada wysoki stopień szczelności (IP65) zastosowany raster lamelkowy zmniejsza przykre uczucie olśnienia (COSMO LAM) increased ingress protection rating (IP65) a lamella louvre to reduce unpleasant glare (COSMO LAM) system DOMINO Strumień światła: lm Moc: W Wydajność maks.: 105 lm/w IP20 DOMINO Cechy systemu DOMINO: oprawa do montażu dostropowego i zwieszanego oprawa wykonana z blachy stalowej malowanej proszkowo na kolor biały lub czarny (jak kostki domino) 2 temperatury barwowe: 3000K, 4000K dostępne wersje ON/OFF i DALI 3 różne wymiary: 600x600, 1200x300, 600x300 dostępne wersje dla stropów niemieckich: 622x311, 622x modułów święcących w różnych układach wzorowanych na oczkach kostki do gry lub kostek domino wysokość oprawy jedynie 25mm szeroki rozsył światła zapewniający dobrą równomierność oświetlenia w pomieszczeniach niski współczynnik UGR 37

38 PRODUKTY system FLAT LED Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 4000K IP20 FLAT LED Cechy systemu FLAT LED: bardzo płaska, wąska oprawa, umożliwiajaca montaż w sufitach podwieszanych z ograniczona przestrzenią miedzystropową równomierny rozsył światła oprawa przystosowana do montazu w sufitach modułowych lub za pomocą dodatkowych akcesoriow w sufitach g-k oraz nastropowo system LEDEX N Strumień światła: 6500 lm Moc: 50 W Wydajność maks.: 130 lm/w Tcp: 4000K IP20 LEDEX N Cechy systemu LEDEX N: oprawa nastropowa z możliwością zwieszania w oprawach zamontowano unikalny system soczewek, dający wyjątkowy komfort osobom w trakcie pracy i nauki dostępna wersja asymetryczna do oświetlania tablic wysoki współczynnik oddawania barw zapewnia odpowiedni kontrast i poprawia komfort pracy uczniom 38

39 PRODUKTY system LUNA LED Strumień światła: lm Moc: W Wydajność maks.: lm/w IP20 LUNA Cechy systemu LUNA IRREGULAR: zastosowanie dyfuzora w postaci rozpraszającej błony termonapinalnej oprawa może przyjąć dowolny kształt dostępne 2 temperatury barwowe 3000K i 4000K dostępne wersje ON/OFF i DALI równomiernie rozświetlony dyfuzor zapewniający idealne rozproszenie światła dostępna wersja DYNAWHITE wysoka trwałość LED dostępna wersja zwieszana, nastropowa oraz dostropowa (LUNA BIS LED) system MODERNA Strumień światła: lm Moc: W Wydajność maks.: lm/w IP20 MODERNA (600) MODERNA 2N (1200) MODERNA 3Z Cechy systemu MODERNA: oprawa dostropowa przeznaczona do sufitów podwieszanych oraz z płyt g-k, z możliwością zwieszania specjalistyczny raster z blachy aluminiowej MIRO SILVER zapewnia doskonałą ochronę przed olśnieniem (UGR 12 16) i wysoką równomierność oświetlenia wysokość oprawy w wersji dostropowej to jedynie 26 mm dostępne wersje ON/OFF i DALI szybki i intuicyjny montaż 39

40 PRODUKTY system OPPOSITE Strumień światła: lm Moc: W Wydajność maks.: lm/w, K IP40 OPPOSITE 1 / DYNAWHITE OPPOSITE 2 / DYNAWHITE Cechy systemu OPPOSITE: oprawa do montażu w stropach modułowych oraz z płyt g-k możliwy montaż nastropowy przy użyciu dodatkowej ramki dostępna w wersjach kwadratowej i okrągłej, wklęsłej lub wypukłej dyfuzor mikropryzmatyczny doskonale rozpraszający światło dostępne wersje ON/OFF i DALI dostępna wersja DYNAWHITE, czyli możliwość dynamicznej zmiany temperatury barwowej bieli system PLATO LED Strumień światła: lm Moc: W Wydajność maks.: lm/w IP40 PLATO LED Cechy systemu PLATO LED: oprawa nastropowa lub naścienna z bezpiecznym dyfuzorem z tworzywa dostępne 3 wielkości równomiernie rozproszone światło oprawa dostępna jest w dwóch temperaturach barwowych dostępna wersja z opcją ściemniania DALI 40

41 PRODUKTY system PRIMA LED Strumień światła: lm Moc: W Wydajność maks.: 100 lm/w IP44 PRIMA LED Cechy systemu PRIMA LED: podwyższona szczelność do IP44 2 temperatury barwowe 3000K lub 4000K dostępne wersje ON/OFF i DALI wersja AW system PURE 1 Strumień światła: lm Moc: W Wydajność maks.: 124 lm/w Tcp: 4000K CRI: > 90, > 80 IP65 PURE 1 Cechy systemu PURE 1: dostępne 3 wersje systemu PURE 1, PURE 3 i PURE 4 2 temperatury barwowe: 3000K i 4000K wysoka szczelność IP65 oprawa zaprojektowana do zastosowania w pomieszczeniach czystych długa żywotność źródeł LED dostępne 3 układy optyczne z matowym, hartowanym szkłem, dyfuzorem mikropryzmatycznym lub rastrem oprawa dostępna w 2 rozmiarach 597x597 i 1197x297 dostępne wersje ON/OFF i DALI 41

42 PRODUKTY system QUADRA LED Strumień światła: lm Moc: W Wydajność maks.: 105 lm/w IP20 QUADRA LED Cechy systemu QUADRA LED: 2 temperatury barwowe 3000K i 4000K dostępne wersje ON/OFF i DALI wersja AW wysokiej jakości odbłyśnik z blachy MIRO dostępna również wersja QUADRA 2 z zasilaczem PICO (zintegrowanym ze źródłem LED) system REGLUX Strumień światła: lm Moc: W Wydajność maks.: lm/w IP44 REGLUX Cechy systemu REGLUX: wydajna oprawa nastropowa dostępne dwa warianty mocy i strumienia: HO (high output) zapewniający doskonały strumień i wysoką skuteczność świetlną oraz HE (high efficiency) najbardziej efektywny i ekonomiczny rozsył strumienia o danej mocy znamionowej oprawa dostępna w dwóch temperaturach barwowych 42

43 PRODUKTY system RETRO Strumień światła: lm Moc: W Wydajność maks.: 93 lm/w Tcp: 3000K IP20 RETRO Cechy systemu RETRO: oprawa przeznaczona do oświetlania klubów, kawiarni, restauracji, recepcji, hoteli i loftów design w stylu retro dwie wielkości oprawy: 375mm i 450mm temperatura barwowa: 3000K różne kolory do wyboru system TITANIA LED Strumień światła: lm Moc: W Wydajność maks.: lm/w IP20 TITANIA LED 300/ 400/500 Cechy systemu TITANIA LED: oprawa nastropowa lub naścienna szara, stalowa ramka nadaje oprawie nowoczesny, elegancki wygląd dyfuzor opalowy zapewnia równomiernie rozproszenie światła oprawa występuje w dwóch temperaturach barwowych dostępna wersja z opcją ściemniania DALI 43

44 PRODUKTY system TRANSPARENT Strumień światła: lm Moc: W Wydajność maks.: 76 lm/w IP40 TRANSPARENT Cechy systemu TRANSPARENT: oprawa zwieszana nowoczesny wygląd, lekka konstrukcja unikalna technologia dystrybucji światła dzięki zastosowaniu przeźroczystego dyfuzora zapewnia równomiernie rozproszone światło i niski współczynnik olśnienia 2 wielkości oprawy dwie temperatury barwowe dostępna wersja z opcją ściemniania DALI dostępna wersja Circadian, która poprzez zmianę temperatury barwowej wpływa na proces uwalniania melatoniny i reguluje okołodobowy rytm człowieka system TRIANGLE Strumień światła: lm Moc: W Wydajność maks.: 93 lm/w IP20 TRIANGLE 650 TRIANGLE 1300 Cechy systemu TRIANGLE: innowacyjne wzornictwo projekt MEDUSA GROUP możliwość tworzenia wielopoziomowych struktur świetlnych system posiada 2 wielkości 650 mm i 1300 mm dostępne 2 temperatury barwowe 3000K i 4000K oprawy posiadają 2 rodzaje dyfuzorów opal i mikoropryzma dostępne wersje ON/OFF i DALI i SWITCH DIM wysoka trwałość LED 44

45 PRODUKTY system WHY 1, WHY 2 Strumień światła: lm Moc: W Wydajność maks.: 71 72lm/W IP20 WHY 2 Cechy systemu WHY 1, WHY 2 nowoczesny design 2 typy systemu WHY WHY 1, WHY 2, dostępne 2 temperatury barwowe 3000K lub 4000K + RGB dostępne wersje z dyfuzorem opalowym różne kierunki świecenia tylko dół, w dół i górę, w dół, górę i na boki, różne systemy sterowania oprawami możliwość sterowania za pomocą systemu DALI system WHY 3, WHY 4 Strumień światła: lm Moc: W Wydajność maks.: 71 90lm/W IP20 WHY 3 Cechy systemu WHY 3, WHY 4 nowoczesny design 2 typy systemu WHY WHY 3, WHY 4, dostępne 2 temperatury barwowe 3000K lub 4000K + RGB dostępne wersje z dyfuzorem opalowym różne kierunki świecenia tylko dół, w dół i górę, w dół, górę i na boki, możliwość sterowania za pomocą systemu DALI 45

46 PRODUKTY system WHY S1 i WHY S3 WHY S1 Strumień światła: lm Moc: W Wydajność maks.: 122 lm/w IP20 WHY S3 Strumień światła: lm Moc: W Wydajność maks.: 132 lm/w IP20 Cechy systemu WHY S oprawa z profilu aluminiowego malowanego proszkowo na kolor biały oprawa świeci góra-dół dostępne 2 rozsyły światła dyfuzor opal, raster paraboliczny z blachy aluminiowej MIRO dostępne 2 temperatury barwowe led 830, led 840 dostępne wersje ON/OFF i DALI oprawa dostępna w 3 długościach 980mm, 1465mm, 1950mm moduł WHY S1 i WHY S3 WHY S1 Strumień światła: lm Moc: 120 W Wydajność maks.: 111 lm/w IP20 Cechy modułu WHY S WHY S3 WHY S3 Strumień światła: lm Moc: 120 W Wydajność maks.: 122 lm/w IP20 moduły z profilu aluminiowego malowanego proszkowo na kolor biały moduły świecą góra-dół dostępne 2 rozsyły światła dyfuzor opal, raster paraboliczny z blachy aluminiowej MIRO dostępne 2 temperatury barwowe led 830, led 840 dostępne wersje ON/OFF i DALI dostępne moduły początkowe, środkowo-końcowe oraz elementy końcowe do łączenia w linie 46

47 47

48 OŚWIETLENIE ZEWNĘTRZNE system MILEDIA Strumień światła: lm Moc: W Wydajność maks.: 107 lm/w IP65 IK10 MILEDIA Cechy systemu MILEDIA: oprawa do montażu na słupie budowa jednokomorowa, obudowa z aluminium współpracuje z systemem sterowania 4DIM (AstroDIM) 3 rodzaje dyfuzora: opalowy, ryflowany, przeźroczysty dostępne 3 temperatury barwowe: 3000K, 4000K i 5700K system PARK FLOWER Strumień światła: lm Moc: W Wydajność maks.: lm/w IP65 PARK FLOWER Cechy systemu PARK FLOWER: możliwość zastosowania 2,3,4 lub większej ilości płatków unikalna możliwość zmiany fotometrii oprawy poprzez odchylenie i obrót płatków opcjonalnie możliwość sterowania za pomocą systemu DALI 2 rodzaje dyfuzora: przezroczysty lub matowy dostępne 2 temperatury barwowe: 3000K i 4000K 48

49 OŚWIETLENIE ZEWNĘTRZNE system RACER MINI Strumień światła: lm Moc: W Wydajność maks.: 121 lm/w Tcp: 4000K, 6000K CRI: > 70 IP66 RACER MINI Cechy systemu RACER MINI: obudowa z ciśnieniowego odlewu aluminium beznarzędziowy dostęp do komory osprzętu budowa dwukomorowa - oddzielona komora optyczna od komory osprzętu elektrycznego współpracuje ze sterowaniem StepDIM, AstroDIM, DALI oraz sterowaniem bezprzewodowym Zlight temperatura pracy od -30 do 50 st.c 49

50 50

51 OŚWIETLENIE AWARYJNE system MONITOR1 IP40 LED Moc źródła światła: 1,2 W IP40 Klasa ochronności: II, III, 220 V DC, 24 V DC MONITOR1 IP40 LED Cechy systemu MONITOR1 IP40 LED: dostępne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne, PC montaż: naścienny czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 20 m *STI wersja standard, ATI wersja indywidualnie nadzorowana, CTI2 3x64 wersja centralnie nadzorowana, CTI-DALI wersja centralnie nadzorowana DALI, CB24 wersja centralnie nadzorowana dla centralnej baterii 24V, CB24A wersja centralnie nadzorowana dla centralnej baterii 24V z adresowaniem, CB220 wersja centralnie nadzorowana dla centralnej baterii 220V system MONITOR1 IP65 LED Moc źródła światła: 1,2 W IP65 Klasa ochronności: II, III, 220 V DC, 24 V DC MONITOR1 IP65 LED Cechy systemu MONITOR1 IP65 LED: dostępne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne, PC montaż: naścienny czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 22 m system SCREEN BASIC LED Moc źródła światła: 1,2 W IP20 Klasa ochronności: II, III, 220 V DC, 24 V DC SCREEN BASIC LED Cechy systemu SCREEN BASIC LED: dostępne wersje: STI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne, profil aluminiowy, Plexi montaż: naścienny czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 30 m 51

52 OŚWIETLENIE AWARYJNE system VERSO LED Moc źródła światła: 1,2 W IP40 Klasa ochronności: II, III, 220 V DC, 24 V DC VERSO LED Cechy systemu VERSO LED: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne, PC, Plexi montaż: nastropowy czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 30 m system VERSO LED-HO Moc źródła światła: 4x1 W IP40 Klasa ochronności: II, III, 220 V DC, 24 V DC VERSO LED-HO Cechy systemu VERSO LED-HO: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne, PC montaż: nastropowy czas podtrzymania: 1 h, 3 h system MONITOR1 IP65 LED-HO Moc źródła światła: 4x1 W IP65 Klasa ochronności: II, III, 220 V DC, 24 V DC MONITOR1 IP65 LED-HO Cechy systemu MONITOR1 IP65 LED-HO: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne, PC montaż: nastropowy czas podtrzymania: 1 h, 3 h 52

53 OŚWIETLENIE AWARYJNE system COBRA LED Moc źródła światła: 2x1 W, 3x1 W IP20 Klasa ochronności: I, III, 220 V DC, 24 V DC COBRA LED Cechy systemu COBRA LED: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 blacha stalowa lakierowana montaż: dostropowy czas podtrzymania: 1 h, 3 h system POINT LED Moc źródła światła: 1x1 W IP40/20 Klasa ochronności: II, III, 220 V DC, 24 V DC POINT LED Cechy systemu POINT LED: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne, PC ES-CTI2 3x64 Maks. liczba urządzeń dla jednostki: 192 Maks. liczba urządzeń na magistrali: 64 Liczba magistrali komunikacyjnych: 3 Wyświetlacz LCD ES-CTI2 3x64 Cechy systemu ES-CTI2 3x64: monitorowanie stanu baterii i źródła światła w oprawach oświetlenia awaryjnego ręczne i automatyczne wywoływanie testów funkcyjnych ręczne i automatyczne wywoływanie testów autonomii podział zainstalowanych opraw na grupy funkcyjne 53

54 OŚWIETLENIE AWARYJNE ES-NET CB220 Maksymalna ilość urządzeń dla jednostki: nieograniczona Maksymalna ilość urządzeń na magistrali: 20 Ilość magistral: nieograniczona Prąd obciążenia każdego obwodu: 3 A Maksymalna moc obciążenia systemu: 1.5 kva, 2 kva, 5.2 kva, 9.2 kva, 14.4 kva, 18 kva I P 20 Wyświetlacz LCD ES-NET CB220 Cechy systemu ES-NET CB220: programowanie systemu za pomocą: aplikacji serwisowej, przeglądarki internetowej, klawiatury modułu sterującego Master testowanie opraw po linii zasilającej współpraca z BMS (Building Management System) możliwość bezpośredniej komunikacji z dowolnym komputerem poprzez siec Ethernet stosowane baterie typu AGM o projektowanej żywotności 10 lat automatyczna kalibracja opraw i obwodów ES-CTI2 CB24V Maks. liczba urządzeń dla jednostki: 80 Maks. liczba urządzeń na magistrali: 20 Liczba magistrali komunikacyjnych: 4 Obciążenie obwodu: 6 A Obciążenie systemu: 16 A IP20 Wyświetlacz LCD ES-CTI2 CB24V Cechy systemu ES-CTI2 CB24V: automatyczne przeprowadzanie testów w określonych terminach odczyt i drukowanie raportów dziennika zdarzeń mieszany, dowolnie programowany tryb pracy opraw na obwodzie dla opraw adresowalnych komunikacja systemu CB24A z oprawami po kablach zasilających możliwość podziału opraw na grupy funkcyjne monitorowanie zaniku napięcia za pomocą złączy napięciowych i beznapięciowych stosowane baterie o projektowanej 10-letniej żywotności 54

55 SKONTAKTUJ SIĘ Z NAMI Centrala ul. Przemysłowa Kraków, Polska tel fax essystem@essystem.pl Dział eksportu ul. Przemysłowa Kraków tel fax export@essystem.pl Oddziały handlowe Kraków ul. Przemysłowa Kraków tel fax krakow@essystem.pl Łódź ul. Legionów 93/ Łódź tel fax lodz@essystem.pl Gdańsk ul. Biała Gdańsk tel fax gdansk@essystem.pl Warszawa ul. Jagiellońska Warszawa tel fax warszawa@essystem.pl Śląsk ul. Wincentego Pola Gliwice tel fax slask@essystem.pl Wrocław ul. Kobierzycka Wrocław tel fax wroclaw@essystem.pl Poznań ul. Niezłomnych 1a Poznań tel fax poznan@essystem.pl Rzeszów Al. Armii Krajowej Rzeszów tel fax rzeszow@essystem.pl Mazury ul. Olsztyńska Wilkasy (k. Giżycka) tel fax mazury@essystem.pl 55
