1 OŚWIETLENIE PRZEMYSŁOWE

2 SPIS TREŚCI PRZESTRZENIE PRODUKCJA <= 7M PRODUKCJA <= 7M podwyższona temperatura PRODUKCJA > 7M 23 PRODUKCJA > 7M podwyższona temperatura 25 MAGAZYNY NISKIEGO SKŁADOWANIA MAGAZYNY WYSOKIEGO SKŁADOWANIA PRODUKCJA ŻYWNOŚCI, FARMACEUTYKÓW I KOSMETYKÓW PRODUKCJA ŻYWNOŚCI POMIESZCZENIA CZYSTE CHŁODNIE WARSZTATY SAMOCHODOWE PARKINGI WEWNĘTRZNE OŚWIETLENIE AWARYJNE SMART LIGHTING COSMO APEX 36 COSMO ECLIPSE 36 COSMO NOVA 37 COSMO ORION 37 COSMO LED RW2 38 COSMO LED 38 CYBERIA 39 INDUSTRIA 40 INDUSTRY FLOWER 40 LEDEX TOP 41, 42 PURE 42 OPRAWY LED DO ZADAŃ SPECJALNYCH Wysoka efektywność energetyczna instalacji oświetleniowych wykorzystujących oprawy wykonane w technologii LED, przekładająca się na istotne oszczędności związane z redukcją kosztów utrzymania takiej instalacji spowodowała, że wiele nowo budowanych lub modernizowanych obiektów przemysłowych opiera się właśnie na systemach w technologii LED. OŚWIETLENIE AWARYJNE MONITOR1 IP65 LED 45 MONITOR2 IP65 LED 45 MONITOR1 IP65 LED-HO 45 MONITOR1 IP65 LED OP20 46 LUMI LUN 46 LUMI LUD 46 VERTEX 47 ES-NET CB Jakość opraw LED jest szczególnie istotna ze względu na podwyższone dla obiektów przemysłowych wymagania środowiskowe pracy opraw i oczekiwany poziom ich niezawodności. 1

3 PRZYJAZNE ŚRODOWISKO PRACY Konieczne jest kompetentne opracowanie projektu oświetlenia, nie tylko realizującego zalecenia norm, np. PN-EN :2012 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach, ale co równie ważne, uwzględniające praktyczne doświadczenia z realizacji i późniejszego funkcjonowania takich instalacji oświetleniowych. Wybierając oświetlenie zwróć szczególną uwagę na: ZGODNOŚĆ Z NORMĄ PN-EN : 2011 ENERGOOSZCZĘDNOŚĆ I KOSZTY EKSPLOATACJI PARAMETRY OPRAW OŚWIETLENIOWYCH OKRES EKSPLOATACJI ROZWIĄZAŃ OŚWIETLENIOWYCH 1900K świeca Natężenie oświetlenia (E m ) Zapewnij odpowiedni poziom natężenia oświetlenia: 750lx przemysł elektryczny i elektroniczny: linie produkcyjne, montaż drobnych części, np. telefonów, komputerów 500lx budowa i naprawa pojazdów: blacharstwo i montaż 300lx przemysł spożywczy: sortowanie i mycie produktów, pakowanie 200lx elektrownie: hale maszynowe, łazienki 150lx walcownie, huty żelaza i stali: zakłady produkcyjne ze sporadyczną obsługą manualną 100lx pomieszczenia magazynowe: składy i przechowalnie. Równomierność natężenia światła (U o ) Równomierność oświetlenia (U o ) na płaszczyźnie zadania powinna osiągać wartość pomiędzy 0,4 a 0, K żarówka 3000K Temperatura barwowa (CCT/T cp ) 3500K zachód słońca 4000K 5000K 5500K pełne słońce w południe Komfort i dobre samopoczucie pracowników (UGR L ) Współczynnik olśnienia na stanowiskach pracy, w zależności od jej rodzaju, powinien wynosić od 16 do 28. Wierne oddawanie barw (CRI) Wskaźnik oddawania barw powinien być większy od 80, ale może przyjmować zmienne wartości od 20 do 90 w zależności od rodzaju pomieszczenia. Oprawy o temperaturze barwowej 4000 stopni Kelvina wpływają korzystnie na komfort, skupienie i ogólne samopoczucie pracowników barwa ciepła barwa neutralna barwa zimna 7000K niebo zachmurzone 8500K niebo zamglone K czyste niebo ZDROWE ŚWIATŁO LED-y to lepsze jakościowo i zdrowsze światło. Wszystkie produkty ES-SYSTEM są badane w zakresie bezpieczeństwa fotobiologicznego i uzyskują odpowiednie certyfikaty. Sztuczne i naturalne źródła promieniowania optycznego Grupa spoza ryzyka 0: oprawy nie stwarzają zagrożenia mogą stwarzać poważne zagrożenia fotobiologiczne fotobiologicznego, dla oczu i skóry człowieka. Szczególnie niebezpieczne Grupa ryzyka 1: oprawy nie powodują zagrożeń jest promieniowanie nadfioletowe. Jednak ekspozycja w zwykłych warunkach użytkowania, na promieniowanie widzialne i podczerwone również może Grupa ryzyka 2: oprawy nie powodują zagrożeń być szkodliwa przy przekroczeniu pewnych poziomów związanych z reakcją oka na bardzo jasne źródła światła ilościowych. Ocena poziomu zagrożenia fotobiologicznego lub dyskomfortem termicznym, promieniowania optycznego emitowanego przez oprawy Grupa ryzyka 3: oprawy stanowią zagrożenie oświetleniowe jest złożonym działaniem. Wymaga ona nawet w wyniku krótkiej ekspozycji. Wykorzystanie posiadania specjalistycznej, kalibrowanej aparatury w oświetleniu ogólnym jest niedozwolone. pomiarowej i wysokich kompetencji technicznych personelu Większość opraw ES-SYSTEM kwalifikuje się do laboratorium. ES-SYSTEM posiada własne laboratorium grupy ryzyka 0, czyli nie stwarzają one zagrożenia badawcze działające w procedurze nadzorowanej SMT, fotobiologicznego. Potwierdzone jest to odpowiednimi w którym wykonuje kompleksowe badania z zakresu certyfikatami i raportami z badań. bezpieczeństwa fotobiologicznego. Podstawę klasyfikacji opraw oświetleniowych pod kątem ich oddziaływania fotobiologicznego stanowią grupy ryzyka, zdefiniowane w następujący sposób: 2 3

4 WYSOKA JAKOŚĆ OPRAW NIEZAWODNE SYSTEMY OŚWIETLENIOWE Technologia LED stwarza obiecujące możliwości nie tylko w zakresie poprawy efektywności energetycznej instalacji oświetleniowych, lecz także umożliwia odmienne, innowacyjne podejście do problematyki projektowania oświetlenia tak, aby zapewnić jego szeroko pojętą jakość. KOMPETENCJA W CENIE Wysoka skuteczność świetlna i trwałość funkcjonalna, natychmiastowy start i ponowny zapłon z pełną emisją strumienia świetlnego, a także wysoka odporność na wstrząsy, płynna regulacja strumienia świetlnego oraz dobre oddawanie barw czyni LED-y, dla większości zastosowań, interesującą alternatywą innych energooszczędnych systemów oświetlenia. Niewłaściwej jakości oprawy LED na ogół nie mają większości powyższych zalet, a ciężkie warunki pracy w obiektach przemysłowych bardzo szybko uwidaczniają ich niedoskonałości. Nieprzemyślana konstrukcja opraw LED nie sprosta wymaganiom w zakresie ich odporności na zapylone lub zawilgocone środowisko pracy, czy podwyższoną temperaturę otoczenia, co drastycznie ograniczy ich trwałość. Niewłaściwie dobrane materiały obudów spowodują szybką ich degradację w środowiskach przemysłowych, nieobojętnych chemicznie. Niskiej jakości układy zasilające zredukują energooszczędność systemu oświetlenia, a co ważniejsze i bardziej dotkliwe, spowodują szereg problemów związanych z brakiem kompatybilności elektromagnetycznej, na przykład w postaci zakłócania innych urządzeń. Złej jakości układy zasilające są też główną przyczyną uszkodzeń opraw LED, co niekorzystnie wpływa na koszty eksploatacji, zwłaszcza w przypadku instalacji oświetlenia przemysłowego, gdzie oprawy zwykle są trudno dostępne. Z kolei nieprawidłowa konstrukcja układu optycznego oprawy lub niskiej jakości projekt oświetlenia zwiększy zagrożenia związane z wysoką jaskrawością LED-ów, co może istotnie obniżać jakość realizowanego oświetlenia, przy jednoczesnym ograniczeniu jego efektywności energetycznej. W tym kontekście istotna jest świadomość, że na rynku dostępna jest obecnie znaczna liczba opraw LED, które nie tylko nie spełniają podstawowych wymogów bezpieczeństwa użytkowania, ale również są nieprzemyślane konstrukcyjnie, przez co trwonią potencjał drzemiący w technologii LED. Niezwykle istotnym jest świadome użycie opraw LED, dopasowanych do bardzo specyficznych wymagań danego obiektu przemysłowego. Oprócz zagwarantowania technicznej poprawności projektowanego oświetlenia, ważne jest zapewnienie odpowiedniego komfortu widzenia dla jego użytkowników. Człowiek pozyskuje ponad 80% informacji o otoczeniu za pomocą narządu wzroku, co powinno przekładać się na świadomość potrzeby realizacji prawidłowego oświetlenia, które jest nośnikiem tych informacji. Odpowiednie warunki oświetleniowe i wynikająca z nich wygoda widzenia mają bezpośrednie przełożenie na szybkość, jakość i bezpieczeństwo wykonywanej pracy. Ważnym elementem instalacji oświetleniowej jest odpowiednio zaprojektowany system sterowania, który w istotny sposób poprawia efektywność energetyczną oświetlenia, jak również komfort jego obsługi. Bez wątpienia profesjonalne instalacje oświetleniowe wykorzystujące oprawy LED, zwłaszcza uzupełnione o system sterowania, są w stanie zapewnić wysokiej jakości oświetlenie przy jednoczesnym istotnym poziomie redukcji zapotrzebowania na energię elektryczną, w porównaniu do klasycznych rozwiązań oświetleniowych. Żeby jednak docenić wspomnianą jakość oświetlenia i jego energooszczędność, musi ono przede wszystkim przez lata niezawodnie funkcjonować. Biorąc pod uwagę z jednej strony fakt, że oprawy LED to skomplikowane urządzenia elektroniczne, a z drugiej ich ciężkie warunki pracy w obiektach przemysłowych, powinny skłaniać do zwracania szczególnej uwagi w zakresie jakości projektowanych rozwiązań oświetleniowych LED. Nawet bardzo kompetentnie opracowany projekt oświetlenia będzie jedynie pustą obietnicą potencjalnych korzyści bez zastosowania odpowiedniej jakości opraw oświetleniowych, które będą w stanie zrealizować jego założenia. ES-SYSTEM posiada szeroką ofertę systemów opraw LED dedykowanych profesjonalnemu oświetleniu przemysłowemu. Są to między innymi: INDUSTRY FLOWER, CYBERIA, COSMO, COSMO FX, INDUSTRIA, FORTE czy PURE, które są rezultatem ponad 25 lat doświadczeń w produkcji opraw dla tego segmentu. Dysponuje również wieloma zespołami inżynierów z bogatym doświadczeniem w projektowaniu i realizacji instalacji oświetleniowych dla tego typu inwestycji. 4 5

5 SMART LIGHTING SMART LIGHTING Pracodawcy kładą coraz większy nacisk na zapewnienie Firma ES-SYSTEM stosuje systemy sterowania System sterowania oświetleniem sztucznym, w sposób Wieczorami, kiedy w miejscu pracy pozostają nieliczni pracownikom komfortowego środowiska pracy, przy wykorzystujące protokół DALI, który pozwala adaptacyjny, bez udziału użytkownika może utrzymywać pracownicy kończący swoje zadania oraz ekipa sprzątająca, jednoczesnej optymalizacji kosztów. W jaki więc sposób na zaprogramowanie oświetlenia ściśle dopasowanego do odpowiednie warunki oświetleniowe w zależności nie ma potrzeby rozświetlać całego piętra budynku. Zamiast zapewnić pracownikom przestrzeń sprzyjającą efektywnej preferencji klienta. Dzięki dedykowanym multisensorom od dostępnej ilości światła dziennego, lub obecności uruchomienia wszystkich punktów oświetleniowych, pracy i ograniczyć zużycie energii? Najlepszym rozwiązaniem rozwiązanie to oszczędza energię nie tylko poprzez użytkowników. wystarczy poprzestać na kilku oprawach, by zapewnić jest stworzenie tzw. "inteligentnego miejsca pracy" poprzez utrzymanie stałego natężenia światła na powierzchni komfort pracy. zastosowanie zaawansowanych rozwiązań technologicznych. roboczej, ale również przez detekcję obecności. DOSKONAŁY ROZSYŁ ŚWIATŁA PROFIL ŚWIATŁA DZIENNEGO W RÓŻNYCH PORACH DNIA: W procentach podano natężenie oświetlenia sztucznego. Obliczenia wykonane dla dnia 2 listopada w hali produkcyjnej o powierzchni 4000m m 7 12 m 100% 100% 100% 100% COSMO APEX, COSMO ECLIPSE,COSMO ORION, COSMO LED, CYBERIA 220, CYBERIA LN 290, INDUSTRIA 3, INDUSTRY FLOWER MIDI, LEDEX TOP 2, LEDEX TOP, PURE 1,3,4 COSMO NOVA, COSMO LED RW2, CYBERIA LN 370, LEDEX TOP2: wersja wąskostrumieniowa 07:00 80% 60% 60% 80% 100% 100% 100% 100% Natężenie światła dziennego W obszarach produkcyjnych nacisk kładzie się na równomierne oświetlenie powierzchni. Maszyny i obszary produkcyjne mogą być planowane i wykorzystywane niezależnie od rozwiązania oświetleniowego. To pozwala na elastyczne koncepcje produkcji bez konieczności Poziomy natężenia oświetlenia zostały zoptymalizowane dla średnich i wysokich regałów; światło skupia się na przestrzeni w przejściu. Specjalnie zaprojektowane i zainstalowane rozwiązanie zapewni równomierne oświetlenie obszarów w przejściach 100 podejmowania działań dotyczących pozycjonowania opraw. i na półkach. 0% 0% 0% 0% m m :00 0% 0% 0% 0% 60% 20% 20% 60% lx N W E S 40% 0% 0% 0% 15:00 10% 0% 0% 0% CYBERIA 390 i 540, CYBERIA LN 370 i 530, INDUSTRY FLOWER Znaczne gabaryty hal przemysłowych i wysokość montażu INDUSTRY FLOWER MAXI Szczególnie wysokie pomieszczenia wymagają opraw 70% 10% 0% 40% opraw wymagają dużych jednostkowych emisji strumienia świetlnego w celu zapewnienia wymaganych normatywnie wyposażonych w precyzyjne soczewkowe układy optyczne, aby efektywnie dostarczać światło do płaszczyzny zadania. poziomów natężenia oświetlenia. Odpowiednio zaprojektowane układy optyczne zwiększają sprawność oświetlania, co istotnie poprawia efektywność energetyczną instalacji oświetleniowej. 6 7

6 PEŁNY ZAKRES DZIAŁAŃ OŚWIETLAMY KAŻDĄ PRZESTRZEŃ ES-SYSTEM oferuje kompleksowy zakres działań od inwentaryzacji oświetlenia, poprzez analizę i diagnozę, opracowanie projektu oświetlenia w oparciu o technologię LED, do montażu i obsługi posprzedażowej. OFERUJEMY: Rozpoznanie potrzeb klienta Współpraca z architektami i projektantami Lighting design Przestrzenie przemysłowe Projektowanie Produkcja Logistyka Obiekty sportowe i edukacyjne Sklepy i galerie handlowe Instytucje kulturalne Hotele i apartamenty Planowanie i uruchamianie Obsługa posprzedażowa Ulice i parki Biura Szpitale i kliniki Illuminacje 8 9

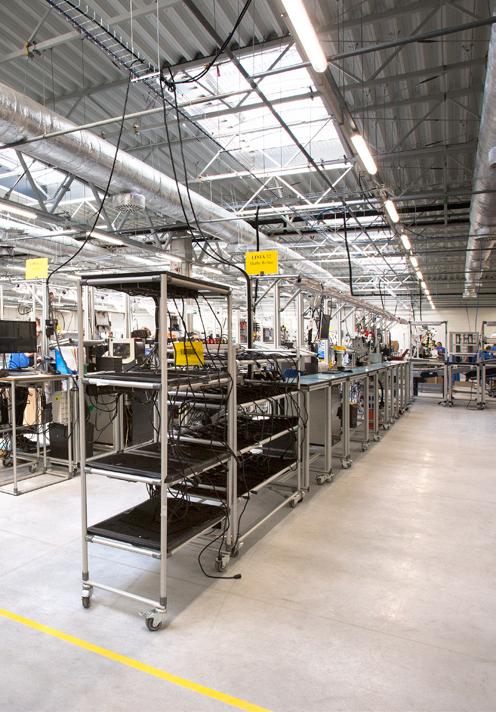

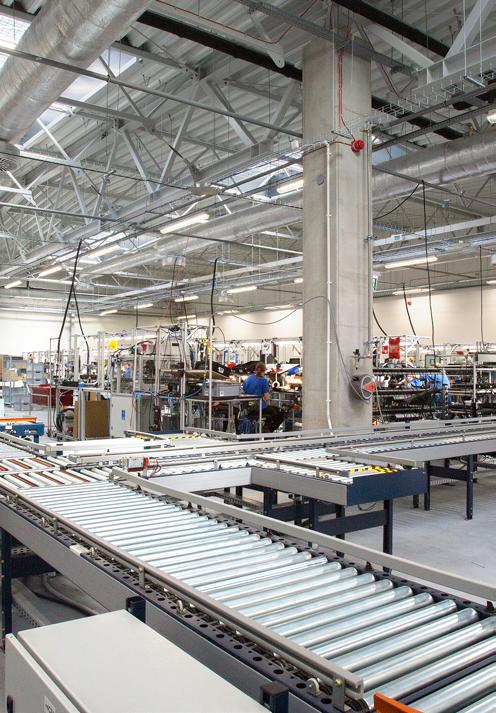

7 PRODUKCJA WYSOKOŚĆ <= 7M COSMO APEX COSMO ECLIPSE COSMO NOVA COSMO LED COSMO LED LAM INDUSTRIA 1 INDUSTRIA INDUSTRY FLOWER MIDI 2 INDUSTRY FLOWER MIDI 3 INDUSTRY FLOWER MIDI CYBERIA 220 CYBERIA LN 290 MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP20 MONITOR1 IP65 LED-HO LUMI LUN LUMI LUD PRZYKŁAD Oprawa: COSMO LED Powierzchnia: 4000m2 Liczba opraw: 55 Zużycie energii: 4345W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 8680W Oszczędność energii w stosunku do opraw konwencjonalnych: 50% Zapotrzebowanie na energię: 1,04W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,14W/m2/100 lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

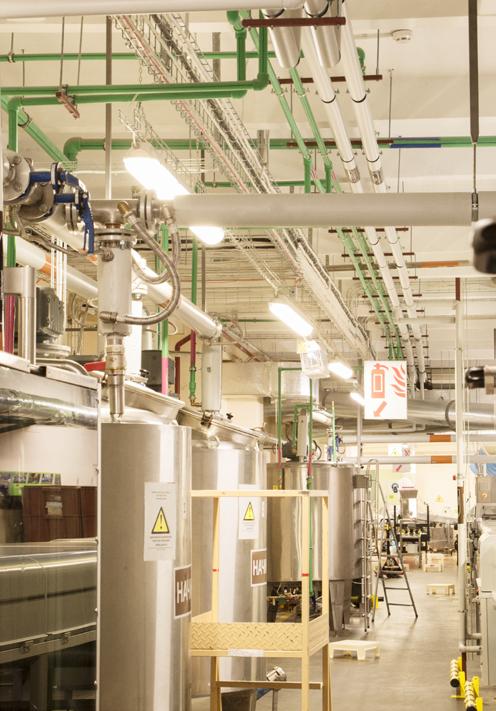

8 PRODUKCJA WYSOKOŚĆ <= 7M, PODWYŻSZONA TEMPERATURA COSMO APEX 36 COSMO NOVA 37 COSMO LED COSMO LED LAM INDUSTRIA 1 40 INDUSTRIA 3 40 CYBERIA CYBERIA LN MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 LUMI LUN 47 LUMI LUD 48 PRZYKŁAD Oprawa: COSMO LED wersja dla T a <+50 C Powierzchnia: 2000m2 Liczba opraw: 30 Zużycie energii: 2370W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 4340W Oszczędność energii w stosunku do opraw konwencjonalnych: 45% Zapotrzebowanie na energię: 1,06W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,15W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

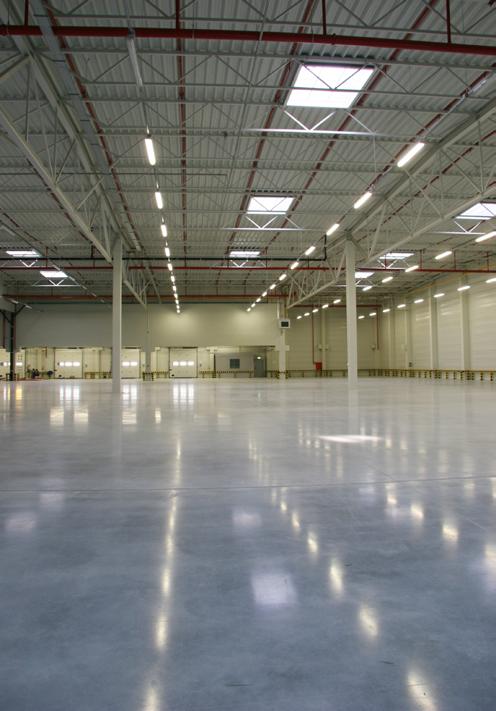

9 PRODUKCJA WYSOKOŚĆ > 7M INDUSTRY FLOWER MAXI 2 INDUSTRY FLOWER MAXI 3 INDUSTRY FLOWER MAXI CYBERIA 390 CYBERIA 540 CYBERIA LN 370 CYBERIA LN COSMO NOVA 37 MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 LUMI LUN 48 LUMI LUD 49 PRZYKŁAD Oprawa: CYBERIA 390 Powierzchnia: 2200m2 Liczba opraw: 42 Zużycie energii: 6510W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 12240W Oszczędność energii w stosunku do opraw konwencjonalnych: 47% Zapotrzebowanie na energię: 0,96W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 1,62W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

10 PRODUKCJA WYSOKOŚĆ > 7M, PODWYŻSZONA TEMPERATURA INDUSTRY FLOWER MAXI 3 41 CYBERIA LN 370 CYBERIA LN CYBERIA 390 CYBERIA 540 COSMO NOVA MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 LUMI LUN 48 LUMI LUD 49 PRZYKŁAD Oprawa: CYBERIA 390 wersja dla Ta<+50 C Powierzchnia: 1000m2 Liczba opraw: 16 Zużycie energii: 2480W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 4080W Oszczędność energii w stosunku do opraw konwencjonalnych: 39% Zapotrzebowanie na energię: 1,10W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 1,71W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

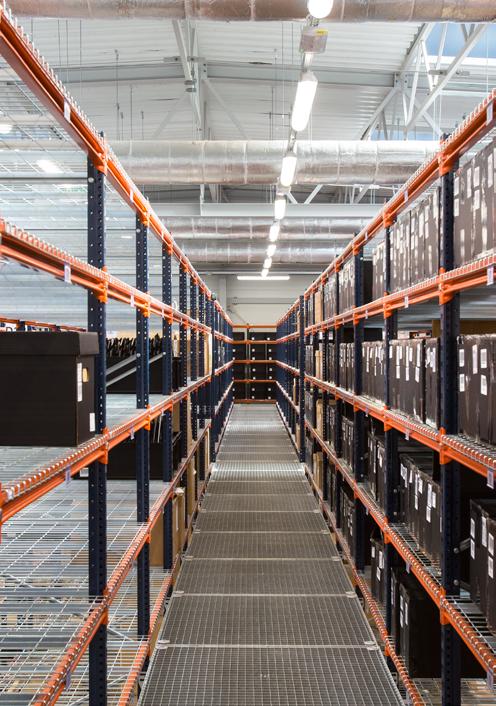

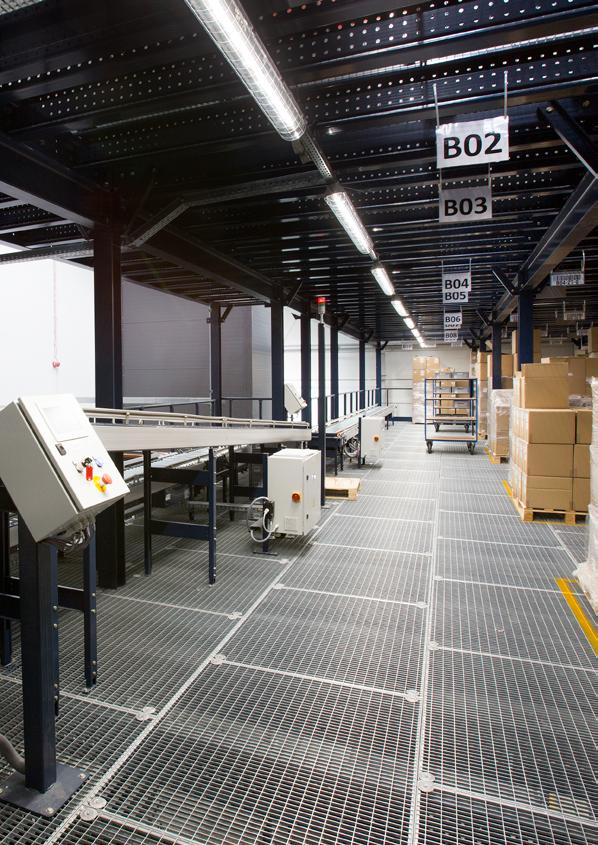

11 MAGAZYNY NISKIEGO SKŁADOWANIA COSMO APEX 36 COSMO NOVA 37 COSMO LED 38 INDUSTRIA 1 INDUSTRIA LEDEX TOP 41 LEDEX TOP 2 41 LEDEX TOP 3 41 INDUSTRY FLOWER MIDI 2 INDUSTRY FLOWER MIDI 3 INDUSTRY FLOWER MIDI CYBERIA CYBERIA LN PRZYKŁAD Oprawa: LEDEX TOP 2 Powierzchnia: 1000m2 Liczba opraw: 20 Zużycie energii: 1200W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 2646W Oszczędność energii w stosunku do opraw konwencjonalnych: 55% Zapotrzebowanie na energię: 0,89 W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,13W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

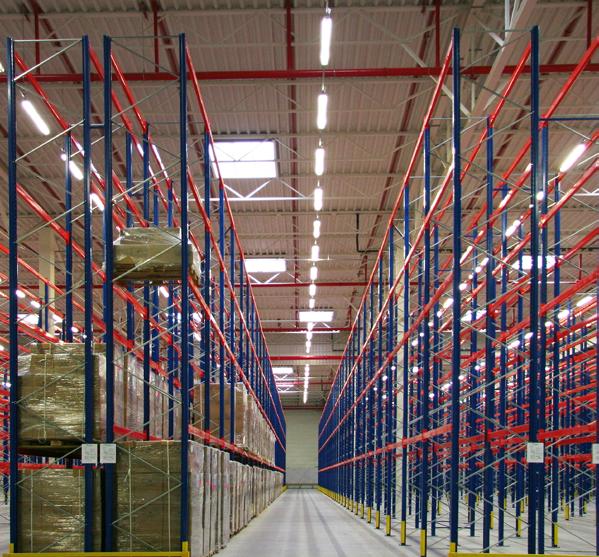

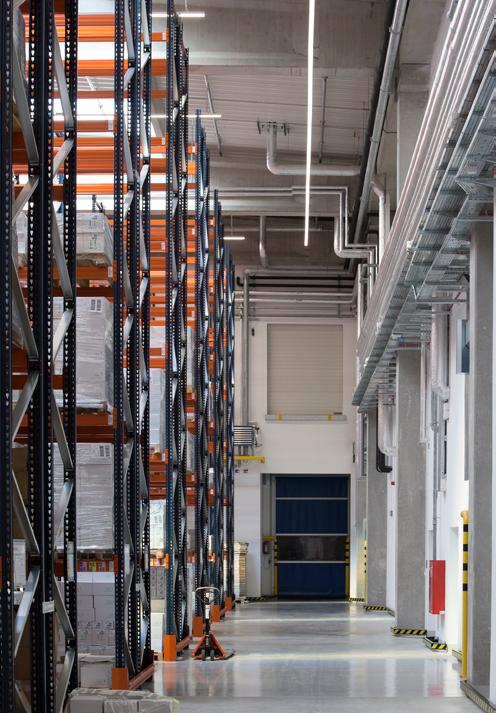

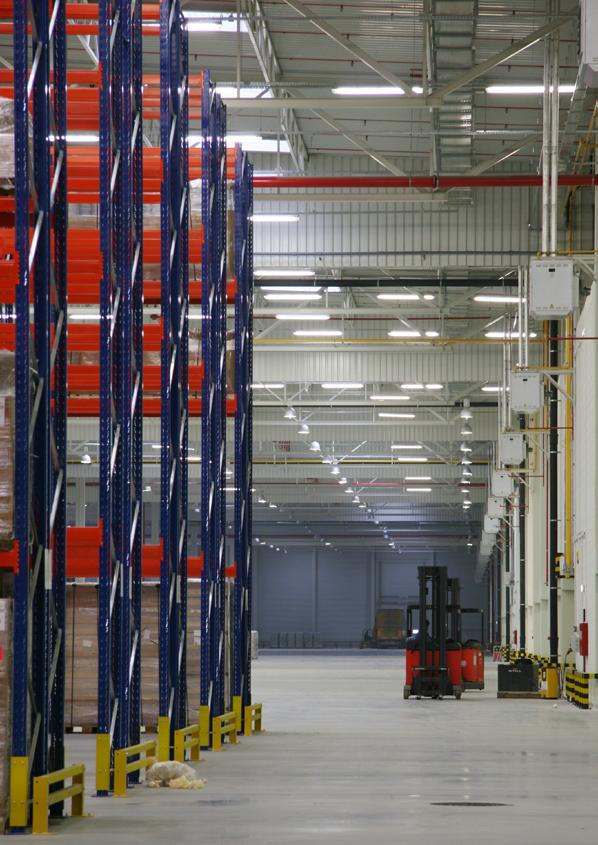

12 MAGAZYNY WYSOKIEGO SKŁADOWANIA COSMO LED RW2 38 COSMO NOVA 37 CYBERIA LN LEDEX TOP 2 41 LEDEX TOP 3 41 MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 LUMI LUN 48 LUMI LUD 49 PRZYKŁAD Oprawa: COSMO LED RW2 Powierzchnia: m2 Liczba opraw: 342 Zużycie energii: 23940W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 49476W Oszczędność energii w stosunku do opraw konwencjonalnych: 51% Zapotrzebowanie na energię: 1,13W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,34W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

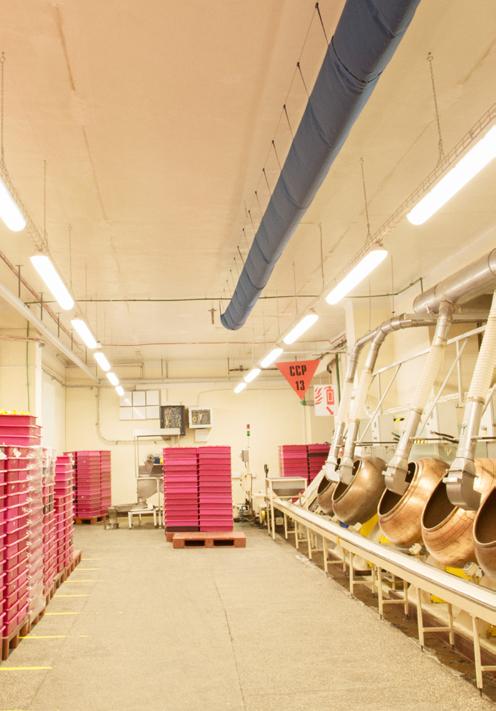

13 PRODUKCJA ŻYWNOŚCI, FARMACEUTYKÓW I KOSMETYKÓW INDUSTRIA 1 40 INDUSTRIA 3 40 COSMO APEX COSMO ECLIPSE COSMO NOVA COSMO LED 38 COSMO LED LAM 38 PURE 3 42 MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 LUMI LUN 48 LUMI LUD 49 PRZYKŁAD Oprawa: COSMO LED Powierzchnia: 5000m2 Liczba opraw: 180 Zużycie energii: W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: W Oszczędność energii w stosunku do opraw konwencjonalnych: 52% Zapotrzebowanie na energię: 0,94W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 1,94W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

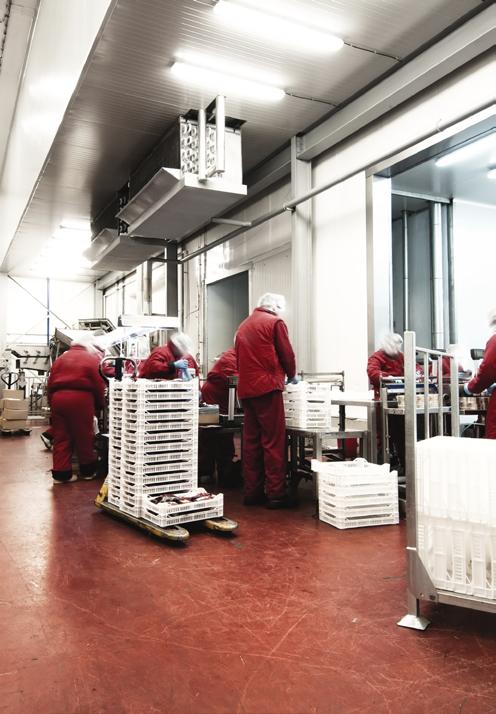

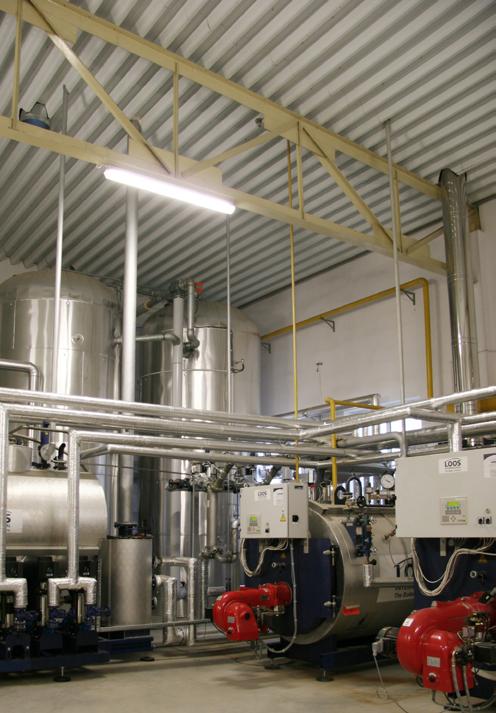

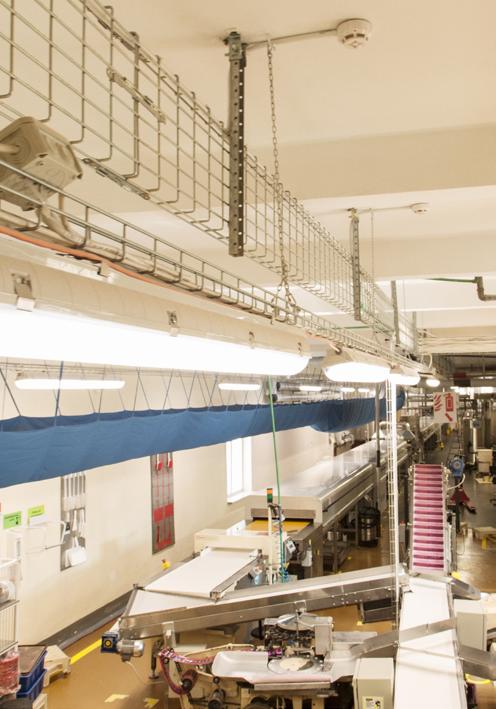

14 PRODUKCJA ŻYWNOŚCI WYSOKA TEMPERATURA INDUSTRIA 1 40 INDUSTRIA 3 40 CYBERIA LN 290 CYBERIA LN COSMO APEX COSMO NOVA COSMO LED COSMO LED LAM MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 PRZYKŁAD Oprawa: COSMO LED wersja dla T a <+50 C Powierzchnia: 2000m2 Liczba opraw: 182 Zużycie energii: W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: W Oszczędność energii w stosunku do opraw konwencjonalnych: 51% Zapotrzebowanie na energię: 0,96W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 1,92W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

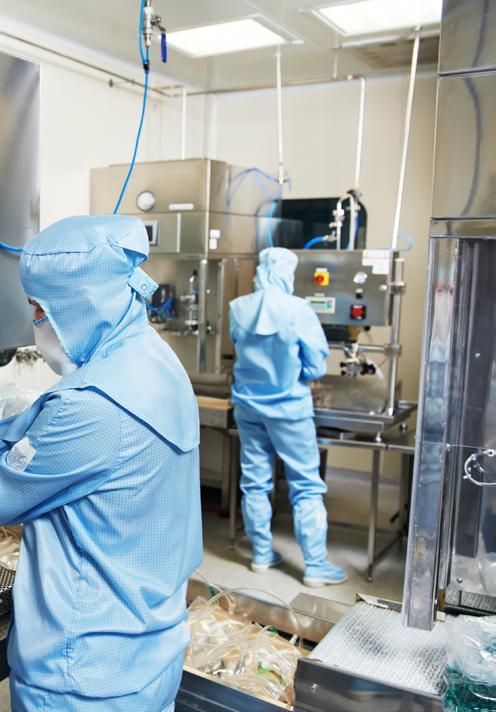

15 POMIESZCZENIA CZYSTE OBIEKTY SŁUŻBY ZDROWIA PURE 1 42 PURE 3 PURE MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP20 MONITOR1 IP65 LED-HO 45 LUMI LUN 48 LUMI LUD 49 PRZYKŁAD Oprawa: PURE 3 Powierzchnia: 5000m2 Liczba opraw: 588 Zużycie energii: W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: W Oszczędność energii w stosunku do opraw konwencjonalnych: 73% Zapotrzebowanie na energię: 1,11W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,13W/m2/100lx 26 27

16 CHŁODNIE COSMO APEX 36 COSMO NOVA 37 COSMO LED 38 COSMO LED LAM COSMO LED RW INDUSTRIA 1 INDUSTRIA CYBERIA CYBERIA LN CYBERIA LN CYBERIA LN MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 PRZYKŁAD Oprawa: COSMO LED wersja dla T a >-40 C Powierzchnia: 600m2 Liczba opraw: 24 Zużycie energii: 936W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 1440W Oszczędność energii w stosunku do opraw konwencjonalnych: 35% Zapotrzebowanie na energię: 1,00W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,29W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

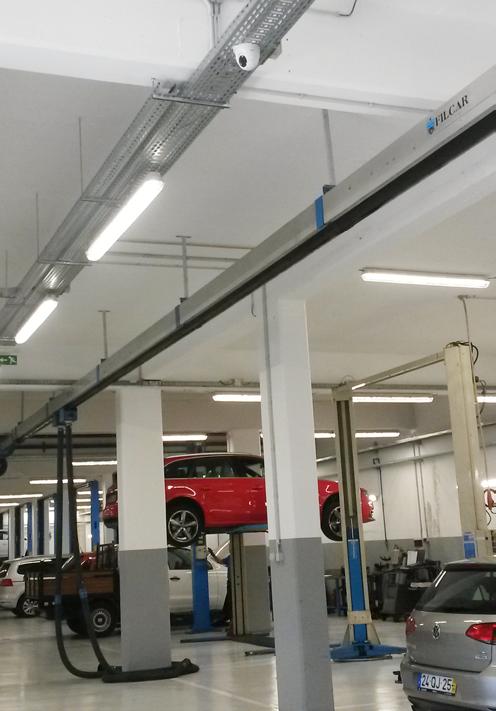

17 WARSZTATY SAMOCHODOWE COSMO APEX COSMO ECLIPSE COSMO NOVA COSMO LED 38 COSMO LED LAM INDUSTRIA INDUSTRY FLOWER MIDI 2 INDUSTRY FLOWER MIDI 3 INDUSTRY FLOWER MIDI MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP MONITOR1 IP65 LED-HO 45 LUMI LUN 48 LUMI LUD 49 PRZYKŁAD Oprawa: COSMO LED LAM Powierzchnia: 400m2 Liczba opraw: 80 Zużycie energii: 2160W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 5580W Oszczędność energii w stosunku do opraw konwencjonalnych: 61% Zapotrzebowanie na energię: 1,01W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,76W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

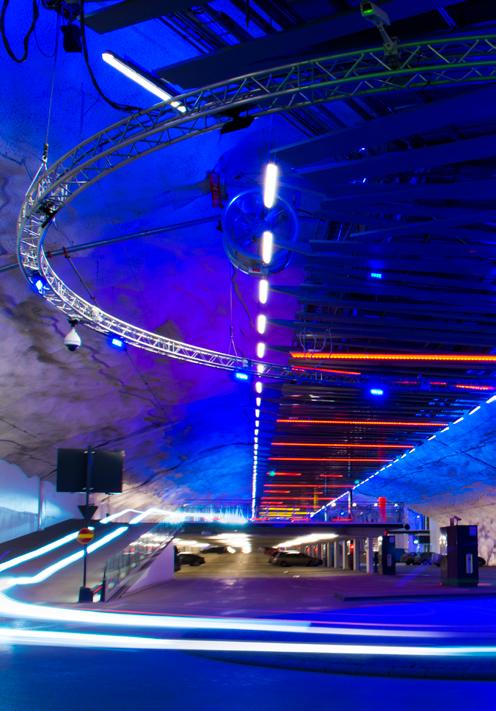

18 PARKINGI WEWNĘTRZNE COSMO ORION COSMO ORION COSMO ORION COSMO APEX COSMO ECLIPSE COSMO NOVA COSMO LED COSMO LED LAM INDUSTRIA 1 INDUSTRIA MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED OP LUMI LUN 48 LUMI LUD 49 PRZYKŁAD Oprawa: COSMO LED Powierzchnia: 6000m2 Liczba opraw: 153 Zużycie energii: 3825W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 8910W Oszczędność energii w stosunku do opraw konwencjonalnych: 57% Zapotrzebowanie na energię: 0,85W/m2/100lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 1,98W/m2/100lx * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

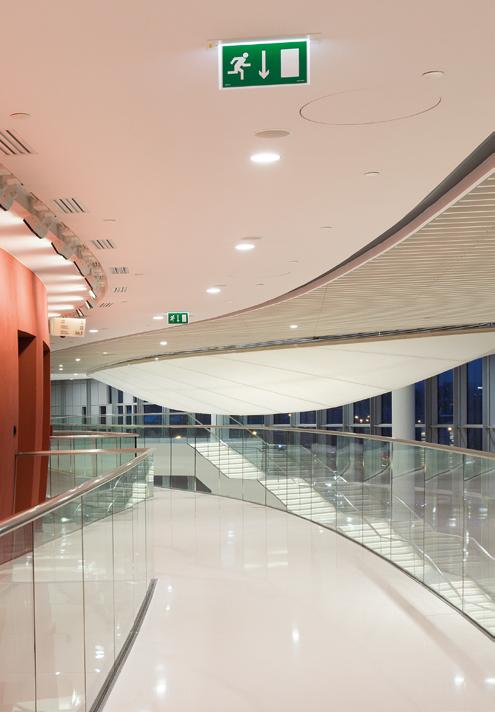

19 OŚWIETLENIE AWARYJNE OŚWIETLENIE AWARYJNE Jednym z wymogów budowlanych wobec obiektów produkcyjnych jest obowiązek posiadania odpowiedniej instalacji oświetlenia awaryjnego. Niezawodna sieć zapewnia pracownikom, odwiedzającym oraz personelowi bezpieczeństwo w razie sytuacji niebezpiecznych oraz podczas zaniku zasilania opraw oświetlenia podstawowego, umożliwiając szybką i bezproblemową ewakuację. Poprawność działania instalacji, sposób oraz częstotliwość przeprowadzania testów kontrolnych szczegółowo określają normy i przepisy prawa dotyczące oświetlenia awaryjnego. Produkowane przez nas systemy centralnego monitorowania opraw autonomicznych oraz systemy centralnego zasilania oświetlenia awaryjnego gwarantują spełnienie wszystkich tych warunków. W swojej ofercie mamy szereg systemów opraw ewakuacyjnych oraz kierunkowych. Nasze systemy automatycznie kontrolują stan poszczególnych opraw, sprawdzając działanie układów elektronicznych, źródeł światła i baterii. Wskazanie przez system opraw, które nie działają prawidłowo umożliwia ich naprawę zanim nastąpi awaria zasilania podstawowego. To eliminuje ryzyko wystąpienia sytuacji, w których podczas niebezpieczeństwa część dróg ewakuacyjnych zostaje nieoświetlona. Najnowszym osiągnięciem w zakresie nadzorowania opraw jest system ES-C- TI DALI, który został opracowany do sterowania, monitorowania i testowania opraw oświetlenia awaryjnego w oparciu o popularny, i co najważniejsze standardowy dla całego świata, system komunikacji DALI (ang. Digital Addressable Lighting Interface). Jest to protokół umożliwiający komunikację między różnymi elementami instalacji elektrycznej i systemem sterującym, niezależnie od użytych rozwiązań technologicznych. Nowy system jest efektem połączenia wieloletniego doświadczenia firmy w projektowaniu i produkcji urządzeń elektronicznych z najnowszą technologią dostępną na rynku oświetleniowym. Wykorzystanie protokołu DALI pozwala na znacznie więcej niż wszystkie dotychczasowe systemy nadzoru opraw awaryjnych. Nową, rewolucyjną cechą jest integracja opraw awaryjnych i oświetlenia podstawowego na tych samych magistralach komunikacyjnych. Najistotniejszym elementem systemu są jednostki sterujące VERTEX. Urządzenia dzięki zaszytemu oprogramowaniu, które umożliwia proste połączenie z dowolnym komputerem, tabletem czy smartfonem, są bardzo intuicyjne w obsłudze. Poza jednostkami topologię układu uzupełniają oprawy awaryjne wyposażone w mikroprocesorowy układ nadzoru. Jednak dzięki standaryzacji komunikacji w skład systemu ES-CTI DALI mogą wchodzić również oprawy oświetlenia podstawowego, a wraz z nimi czujki ruchu, czujki światła czy panele sterujące. VERTEX jest sterownikiem automatyki oświetleniowej zbierającym dane i nadzorującym podrzędne mu oprawy. Jest miejscem przechowywania informacji, dzięki czemu połączenie z dowolnego urządzenia daje możliwość pełnego administrowania, ustalania harmonogramów i dostępu do wcześniejszych raportów. Wbudowany zasilacz magistrali DALI pozwala na ograniczenie kosztów związanych z koniecznością montowania dodatkowych podzespołów i sprawia, że system, w skład którego wchodzi jednostka jest w pełni autonomiczny. Dzięki nowatorskim rozwiązaniom z zakresu komunikacji sieciowej TCP/IP sterowanie może odbywać się z dowolnej platformy systemowej obsługującej przeglądarkę internetową. Intuicyjne oprogramowanie pozwala na szybkie tworzenie dziennika raportów dla służb przeciwpożarowych, proste konfigurowanie całego systemu, wprowadzanie harmonogramów a także uzyskanie informacji o aktualnym stanie każdego elementu systemu. Wieloletnia eksploatacja naszych urządzeń w różnorakich obiektach użytku publicznego: kompleksach biurowych, muzeach, galeriach handlowych, czy też lotniskach zlokalizowanych na całym świecie potwierdza ich niezawodność oraz funkcjonalność. MONITOR1 IP65 LED MONITOR2 IP65 LED MONITOR1 IP65 LED-HO MONITOR1 IP65 LED OP VERTEX ES-NET CB220 LUMI LUN LUMI LUD

20 system COSMO APEX system COSMO NOVA Strumień światła: lm Moc: W Wydajność maks.: 154 lm/w Tpc: 3000K, 4000K CRI > 80 IP66 IK08 Zasilanie: 230V AC Trwałość eksploatacyjna LED: Strumień światła: lm Moc: W Wydajność maks.: 145 lm/w Tpc: 3000K, 4000K CRI > 80 IP66 IK08 Zasilanie: 230V AC Trwałość eksploatacyjna LED: COSMO APEX L70B50 do h L80B50 do h L90B50 do h COSMO NOVA L70B h L80B h L90B h Cechy systemu COSMO APEX: Cechy systemu COSMO NOVA: oprawa zwieszana lub nabudowywana o podwyższonej otoczenia 40 C<Ta<+50 C oprawa zwieszana lub nabudowywana o podwyższonej wysoka skuteczność świetlna opraw do 145 lm/w odporności na niekorzystne warunki otoczenia dostępne wersje ON/OFF i DALI odporności na niekorzystne warunki otoczenia dostępne wersje ON/OFF i DALI wykorzystana technologia LED zapewnia bardzo wysoką jednorodność temperatury barwowej SDCM < 3 wykorzystana technologia LED zapewnia bardzo wysoką jednorodność temperatury barwowej SDCM < 3 efektywność szybki i wygodny montaż oprawy: panel LED połączony z kloszem efektywność szybki i wygodny montaż oprawy: panel LED połączony z kloszem korpus w kolorze szarym; kolor lakierowany metaliczny dostępny możliwość wprowadzenia przewodu zasilającego z boków lub od korpus w kolorze szarym; kolor lakierowany metaliczny możliwość wprowadzenia przewodu zasilającego z boków lub od na zamówienie góry oprawy dostępny na zamówienie góry oprawy klosz ze strukturą pryzmatyczną zapewniającą równomierny oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej klosz przeźroczysty z dodatkowym układem optycznym dostępne rozsyły światła: symetryczny 25 x80, 40 x100 oraz rozsył światła, redukującą poziom olśnienia i ograniczającą temperatury powierzchni (90 C ) - według PN-EN w postaci soczewek liniowych ograniczających poziom olśnienia asymetryczny 20 widoczność świecących punktów LED konstrukcja oprawy zoptymalizowana pod kątem wykorzystania i zwiększających sprawność oświetlenia oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej oprawa posiada wysoki stopień szczelności (IP66) technologii LED dostępne wersje do pracy w szerokim zakresie temperatur temperatury powierzchni (90 C ) - według PN-EN wysoka skuteczność świetlna opraw do 154 lm/w Wersja z okablowaniem przelotowym dostępna na zamówienie otoczenia 40 C<Ta< +50 C Wersja z okablowaniem przelotowym dostępna na zamówienie dostępne wersje do pracy w szerokim zakresie temperatur oprawa posiada wysoki stopień szczelności (IP66) system COSMO ECLIPSE system COSMO ORION COSMO ECLIPSE Strumień światła: lm Moc: W Wydajność maks.: 128 lm/w Tpc: 3000K, 4000K CRI > 80 IP66 IK08 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B h L80B h L90B h COSMO ORION Strumień światła: lm Moc: 44 W Wydajność maks.: 144/118 lm/w Tpc: 3000K, 4000K CRI > 80 IK08 IP66 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B h L80B h L90B h Cechy systemu COSMO ECLIPSE: Cechy systemu COSMO ORION: oprawa zwieszana lub nabudowywana o podwyższonej szybki i wygodny montaż oprawy: panel LED połączony z kloszem oprawa zwieszana lub nabudowywana o podwyższonej podświetlany korpus mieszany rozsył światłości odporności na niekorzystne warunki otoczenia możliwość wprowadzenia przewodu zasilającego z boków lub od odporności na niekorzystne warunki otoczenia dostępne wersje ON/OFF i DALI wykorzystana technologia LED zapewnia bardzo wysoką góry oprawy wykorzystana technologia LED zapewnia bardzo wysoką jednorodność temperatury barwowej SDCM < 3 dla światła białego efektywność oprawa posiada wysoki stopień szczelności (IP66) efektywność szybki i wygodny montaż oprawy: panel LED połączony z kloszem korpus w kolorze lakierowanym metalicznym; dostępne konstrukcja oprawy zoptymalizowana pod kątem wykorzystania korpus transparentny, bezbarwny lub kolorowy możliwość wprowadzenia przewodu zasilającego z boków lub od na zamówienie: szary i 7 transparentnych kolorów technologii LED klosz ze strukturą pryzmatyczną zapewniającą równomierny góry oprawy klosz przezroczysty z dodatkowym układem optycznym w postaci oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej rozsył światła, redukującą poziom olśnienia i ograniczającą oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej rastrów typu darklight ograniczających poziom olśnienia temperatury powierzchni (90 C ) - według PN-EN widoczność świecących punktów LED temperatury powierzchni (90 C ) - według PN-EN dostępne wersje ON/OFF i DALI konstrukcja oprawy zoptymalizowana pod kątem wykorzystania oprawa posiada wysoki stopień szczelności (IP66) konstrukcja oprawy zoptymalizowana pod kątem wykorzystania jednorodność temperatury barwowej SDCM < 3 technologii LED technologii LED * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str. 49. * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str

21 system COSMO LED RW2 system CYBERIA Strumień światła: lm Moc: 70 W Wydajność maks.: 111 lm/w Tpc: 3000K, 4000K, 5000K CRI > 80 IP65 IK08 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B h L80B h L90B h Strumień światła: lm Moc: W Wydajność maks.: 142 lm/w Tpc: 4000K CRI > 80 IP65 IK09 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B50 do h L80B50 do h L90B50 do h COSMO LED RW2 CYBERIA 390 Cechy systemu COSMO LED RW2: Cechy systemu CYBERIA: oprawa zwieszana lub nabudowywana o podwyższonej odporności na niekorzystne warunki otoczenia przeznaczona do stosowania w wysokich pomieszczeniach, np. magazyny wysokiego składowania wyposażona w efektywną optykę soczewkową oprawa posiada wysoki stopień szczelności (IP65) dostępne wersje ON/OFF i DALI dostępne wersje do pracy w szerokim zakresie temperatur otoczenia 40 C<Ta <+50 C występuje w 3 temperaturach barwowych: 3000K, 4000K, 5000K oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej temperatury powierzchni (90 C ) według PN-EN oprawa zwieszana lub nabudowywana o podwyższonej odporności na niekorzystne warunki otoczenia korpus aluminiowy, lakierowany dyfuzor z przezroczystego szkła hartowanego szeroki zakres emitowanego strumienia świetlnego dostępne wersje ON/OFF i DALI dostępne wersje do pracy w szerokim zakresie temperatur otoczenia 40 C<Ta< +50 C inne temperatury barwowe i poziomy wskaźnika oddawania barw możliwe na zamówienie system COSMO LED system CYBERIA LN Strumień światła: lm Moc: W Wydajność maks.: 132 lm/w Tpc: 3000K, 4000K CRI > 80 IP65 IK08 Zasilanie: 230V AC Trwałość eksploatacyjna LED: Strumień światła: lm Moc: W Wydajność maks.: 144 lm/w Tpc: 4000K CRI > 80 IP65 IK10 Zasilanie: 230V AC Trwałość eksploatacyjna LED: Ta=55 C L70B50 do h L80B50 do h L90B50 do hh L70B50 L80B50 L90B h h h COSMO LED LAM COSMO LED (mleczny) COSMO LED (clear) COSMO LED (opal) CYBERIA LN 370 Cechy systemu COSMO LED: oprawa zwieszana lub nabudowywana o podwyższonej zastosowany raster lamelkowy zmniejsza przykre uczucie odporności na niekorzystne warunki otoczenia olśnienia (COSMO LED LAM) wykorzystana technologia LED zapewnia bardzo wysoką dostępne wersje do pracy w szerokim zakresie temperatur efektywność otoczenia 40 C<Ta < +50 C korpus i klosz oprawy wykonany z poliwęglanu (PC) inne temperatury barwowe i poziomy wskaźnika oddawania dostępne trzy rodzaje dyfuzorów: clear, opal i opal mleczny barw możliwe na zamówienie oprawa posiada wysoki stopień szczelności (IP65) oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej temperatury powierzchni (90 C ) - według PN-EN * Informacje w zakresie kompatybilności chemicznej opraw rodziny COSMO str. 49. Cechy systemu CYBERIA LN: oprawa zwieszana lub nabudowywana o podwyższonej odporności na niekorzystne warunki otoczenia korpus aluminiowy, lakierowany dyfuzor z przezroczystego szkła hartowanego lub laminowanego dostępny na zamówienie wysokowydajna soczewka panelowa z poliwęglanu dostępne rozsyły światła: 30 x70, 90 oraz 60 dostępne wersje ON/OFF i DALI wysoki stopień ochrony IK10 oprawa przystosowana do pracy w szerokim zakresie temperatur otoczenia 40 C<Ta< +55 C oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej temperatury powierzchni (90 C ) według PN-EN Wersje opraw zoptymalizowane pod kątem maksymalnego strumie nia świetlnego (HO) i maksymalnej skuteczności świetlnej (HE) 38 39

22 system INDUSTRIA 1, 3 system LEDEX TOP Strumień światła: lm Moc: W Wydajność maks.: 131 lm/w Tpc: 4000K CRI > 80 IP65 IK07, IK09 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B h L80B h L90B h Strumień światła: lm Moc: W Wydajność maks.: 130 lm/w Tpc: 3000K, 4000K CRI > 80 IP20 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B h L80B h L90B h INDUSTRIA 1 INDUSTRIA FLAT LED 3 LEDEX LEDEX TOP TOP2 Cechy systemu INDUSTRIA: Cechy systemu LEDEX TOP: oprawa zwieszana lub nabudowywana o podwyższonej odporności dostępne wersje ON/OFF i DALI oprawa przeznaczona do budowy zwieszanych linii świetlnych dostępne wersje ON/OFF i DALI na niekorzystne warunki otoczenia dostępne wersje do pracy w szerokim zakresie temperatur liniowy system opraw z korpusem stalowym, lakierowanym inne temperatury barwowe i poziomy wskaźnika oddawania korpus aluminiowy, anodyzowany otoczenia 40 C<Ta<+50 C dyfuzor mikropryzmatyczny PMMA barw możliwe na zamówienie dyfuzor z przezroczystego szkła hartowanego, lub laminowanego inne temperatury barwowe i poziomy wskaźnika oddawania dostępne dwie długości: 3000 i 1500mm jednorodność temperatury barwowej SDCM < 3 dostępna wersja z rastrem parabolicznym typu darklight w celu barw możliwe na zamówienie. ograniczenia poziomu olśnienia (INDUSTRIA 3) klasa korozyjności C4 wg normy PN-EN ISO :2001 konstrukcja oprawy o ograniczonej możliwości utrzymywania zanieczyszczeń system INDUSTRY FLOWER MIDI, MAXI system LEDEX TOP 2 Strumień światła: lm Moc: W Wydajność maks.: 114 lm/w Tpc: 4000K CRI > 80 IP65 IK08 (Midi) IK09 (Maxi) Strumień światła: lm Moc: W Wydajność maks.: 138 lm/w Tpc: 3000K, 4000K CRI > 80 IP20 Zasilanie: 230V AC Trwałość eksploatacyjna LED: Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B50 up to h L80B50 up to h L90B50 up to h L70B h L80B h L90B h INDUSTRY FLOWER MAXI 4 INDUSTRY FLOWER MIDI 2 LEDEX TOP 2 LEDEX TOP 2 (wąskostrumieniowy) Cechy systemu INDUSTRY FLOWER MIDI, MAXI: Cechy systemu LEDEX TOP 2: oprawa zwieszana o podwyższonej odporności na niekorzystne dwie wielkości opraw: MIDI i MAXI oprawa przeznaczona do budowy zwieszanych linii świetlnych inne temperatury barwowe i poziomy wskaźnika oddawania warunki otoczenia wersja dwu-, trzy- i czteropłatkowa liniowy system opraw z korpusem stalowym, lakierowanym barw możliwe na zamówienie korpus i płatki wykonane z aluminium lakierowane wersja DALI dostępna na zamówienie szeroko lub wąskostrumieniowy soczewkowy układ matrycowy dostępne dwie długości: 3000 i 1500mm możliwość regulacji płatków, które mogą być wyposażone doskonałe parametry oświetleniowe i użytkowe poprawiający efektywność oświetlenia i obniżająca poziom UGR jednorodność temperatury barwowej SDCM < 3 w optykę soczewkową o różnych rozsyłach światłości dostępne wersje ON/OFF i DALI unikalna możliwość swobodnego kierowania strumieni światła 40 41

23 system LEDEX TOP 3 Strumień światła: lm Moc: W Wydajność maks.: 156 lm/w Tpc: 4000K CRI >80 IP20 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B h L80B h L90B h Cechy systemu LEDEX TOP 3: Szyna nośna oraz wpinane moduły do budowy zwieszanych lub nastropowych linii świetlnych Nowoczesna dwuczęściowa konstrukcja oprawy liniowej Oprawa zaprojektowana do wszechstronnej konfiguracji dopasowanej do potrzeb użytkownika za pomocą modułów wpinanych bezpośrednio do szyny nośnej Dostępne 3 rodzaje modułów wpinanych: Moduł LED, moduł z szynoprzewodem GLOBAL oraz moduł pusty Moduły wpinane LED o 5 rodzajach rozsyłu światłości: wąskim, szerokim, bardzo szerokim, asymetrycznym, podwójnie asymetrycznym Moduł z szynoprzewodem GLOBAL umożliwiającym swobodne wpinanie projektorów Szyna nośna o dwóch długościach ( 1700 i 3400mm), wyposażona w magistrale 5- lub 7- żyłową Szybki i łatwy montaż oprawy dostępne wersje ON/OFF i DALI system PURE 1, PURE 3, PURE 4 PURE 3 PURE 1 PURE 3 PURE 4 Strumień światła: lm Moc: W Wydajność maks.: 124 lm/w Tpc: 4000K CRI >90, >80 IP65 Zasilanie: 230V AC Trwałość eksploatacyjna LED: L70B h L80B h L90B h Cechy systemu PURE 1, PURE 3, PURE 4: oprawa do montażu w stropie podwieszanym lub nabudowywana (PURE 1N, PURE 3N, PURE 4N) o podwyższonej odporności na niekorzystne warunki otoczenia, łatwa do utrzymania w czystości korpus stalowy, lakierowany dyfuzor z matowionego szkła hartowanego (PURE 1), pryzmatyczny z PMMA (PURE 3), przezroczystego szkła hartowanego wraz z rastrem parabolicznym typu darklight (PURE 4) dostępne dwa rozmiary: 597x597 i 1197x297 dostępne wersje ON/OFF i DALI inne temperatury barwowe na zamówienie oprawa o wysokim współczynniku oddawania barw CRI>90, >80 wysoki stopień szczelności (IP65) Podane parametry znamionowe zostały określone, o ile nie zaznaczono inaczej, dla 25 C temperatury otoczenia

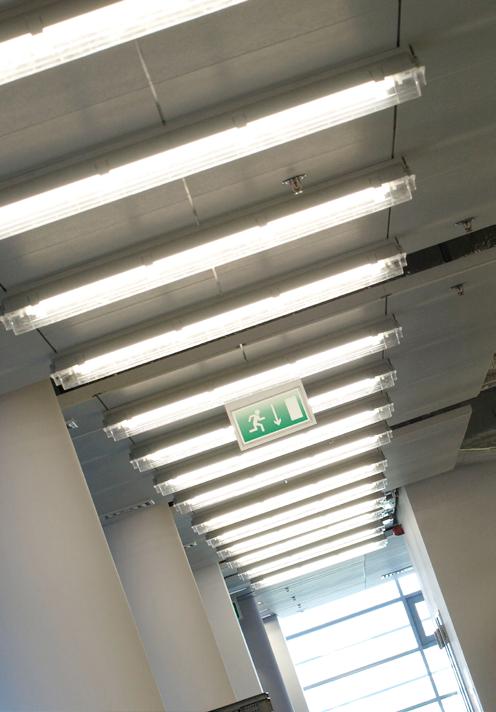

24 OŚWIETLENIE AWARYJNE system MONITOR1 IP65 LED Moc źródła światła: 1,2 W IP65 Klasa ochronności: II Zasilanie: 230 V AC, 220 V DC MONITOR1 IP65 LED Cechy systemu MONITOR1 IP65 LED: dostępne wersje: CTI-DALI, CB220, ATI, STI wykonanie: tworzywo sztuczne, PC montaż: naścienny czas podtrzymania: 1 h, 3 h rozpoznawalność znaku: 22 m system MONITOR1 IP65 LED-HO Moc źródła światła: 1x1, 1x2, 1x3 W IP65 Klasa ochronności: II Zasilanie: 230 V AC, 220 V DC MONITOR1 IP65 LED-HO Cechy systemu MONITOR1 IP65 LED-HO: dostępne wersje: CTI-DALI, CB220, ATI, STI wykonanie: tworzywo sztuczne, PC montaż: nastropowy czas podtrzymania: 1 h, 3 h system MONITOR2 IP65 LED Moc źródła światła: 1,2 W IP65 Klasa ochronności: II Zasilanie: 230 V AC, 220 V DC MONITOR2 IP65 LED Cechy systemu MONITOR2 IP65 LED: dostępne wersje: CTI-DALI, CB220, ATI, STI wykonanie: tworzywo sztuczne, PC montaż: nastropowy czas podtrzymania: 1 h, 3 h rozpoznawalność znaku: 30 m 44 45

25 OŚWIETLENIE AWARYJNE system MONITOR1 IP65 LED OP20 OŚWIETLENIE AWARYJNE VERTEX Moc źródła światła: 1,2 W IP65 Klasa ochronności: II Zasilanie: 230 V AC, 220 V DC MONITOR1 P65 LED Cechy systemu MONITOR1 IP65 LED OP20: czas podtrzymania: 1 h, 3 h dostępne wersje: CTI-DALI, CB220, ATI, STI wykonanie: tworzywo sztuczne, PC montaż: naścienny lub nastropowy Cechy jednostki sterującej VERTEX: VERTEX system LUMI LUN Moc źródła światła: 1x1, 1x2, 1x3 W IP65 Klasa ochronności: II Zasilanie: 230 V AC, 220 V DC Rozsył światła: CR, VWD, ASM, WD Sterownik automatyki oświetleniowej przeznaczony do kontroli rozległych systemów oświetlenia podstawowego i awaryjnego. Umożliwia zdalne nadzorowanie, konfigurowanie, sterowanie a nawet serwisowanie urządzeń podpiętych do systemu. Jest w pełni autonomiczną jednostką z wbudowanymi trzema protokołami komunikacji: z użytkownikiem za pośrednictwem wygodnej aplikacji WEB, z oprawami za pomocą międzynarodowego standardu DALI, z systemami zarządzania budynkiem (BMS) dzięki Modbus IP. LUMI Funkcje sterownika automatyki oświetleniowej: Cechy systemu LUMI: dostępne wersje: CTI-DALI, CB220, ATI, STI wykonanie: tworzywo sztuczne, PC montaż: nastropowy system LUMI LUD Cechy systemu LUMI: dostępne wersje: CTI-DALI, CB220, ATI, STI wykonanie: tworzywo sztuczne, PC montaż: dostropowy LUMI czas podtrzymania: 1 h, 3 h Moc źródła światła: 1x1, 1x2, 1x3 W IP65 Klasa ochronności: II Zasilanie: 230 V AC, 220 V DC Rozsył światła: CR, VWD, ASM, WD czas podtrzymania: 1 h, 3 h monitorowanie stanu baterii i źródła światła w oprawach oświetlenia awaryjnego ciągła komunikacja z oprawami aktualizacja statusu w czasie rzeczywistym wykonywanie testów funkcjonalnych i autonomii dla wybranych grup testowych inicjowane ręcznie lub automatycznie w w zaplanowanych terminach dostęp do nadzoru i konfiguracji całego systemu poprzez intuicyjną aplikację WEB z dowolnego urządzenia obsługującego przeglądarkę internetową (smartfon, tablet, komputer) i z dowolnej platformy systemowej (Windows, Android, Linux, ios) samoczynne skanowanie nowo podłączanych opraw dzięki technologii DEVICE DISCOVERY możliwość zaplanowania formatowania akumulatorów dla każdej grupy testowej opóźnienie powrotu do normalnej pracy opraw awaryjnych po powrocie napięcia zasilającego (funkcja PROLONG TIME) możliwość wprowadzenia blokady trybu awaryjnego opraw możliwość ustawienia trybu pracy oprawy awaryjnej z poziomu aplikacji możliwość sterowania jasnością oprawy w trybie podstawowym dowolne programowanie harmonogramu testów i sterowania opraw (poziom jasności, on/off) w zakładce kalendarz wbudowana pamięć do zapisywania konfiguracji systemu i dziennika zdarzeń dostęp do dziennika zdarzeń zgodnego z normą PN-EN przez pendrive i aplikację WEB obsługa protokołu komunikacji Modbus IP do współpracy z systemem zarządzania budynkiem (BMS) automatyczna aktualizacja oprogramowania autonomiczne zarządzanie systemem oświetlenia awaryjnego (nie wymaga komputera do pracy) identyfikacja opraw za pomocą pulsacji podstawowego źródła światła podział zainstalowanych opraw na 8 grup testowych i dowolną ilość grup sterujących 46 47

26 OŚWIETLENIE AWARYJNE COSMO TABELA STOSOWALNOŚCI OPRAW ES-NET CB220 Kategorie pomieszczeń / / ES-NET CB220 Cechy systemu ES-NET CB220: programowanie systemu za pomocą: aplikacji serwisowej, przeglądarki internetowej, klawiatury modułu sterującego Master testowanie opraw po linii zasilającej Maksymalna ilość urządzeń dla jednostki: nieograniczona Maksymalna ilość urządzeń na magistrali: 20 Ilość magistral: nieograniczona Prąd obciążenia każdego obwodu: 3 A Maksymalna moc obciążenia systemu: 1.5 kva, 2 kva, 5.2 kva, 9.2 kva, 14.4 kva, 18 kva I P 20 Wyświetlacz LCD Zasilanie: 230 V AC współpraca z BMS (Building Management System) możliwość bezpośredniej komunikacji z komputerem poprzez siec Ethernet stosowane baterie typu AGM o projektowanej żywotności 10 lat automatyczna kalibracja opraw i obwodów Pomieszczenia o dużej wilgotności Kuchnie Wilgotne piwnice Łazienki Pralnie Szklarnie Suszarnie Piwnice na piwo i wino Baseny i aquaparki Pomieszczenia z oparami olejów Kuchnie wielkoskalowe Warsztaty samochodowe Serwisy pojazdowe Prywatne garaże Parkingi Zadaszone stacje benzynowe Garaże podziemne Hale produkcyjne Pomieszczenia z oparami innych substancji chemicznych Myjnie samochodowe Pomieszczenia hodowli zwierząt Pieczarkarnie konwencjonalne Strefy przetrzymywania odpadów organicznych Pomieszczenia przetwórstwa odpadów Zakłady chemiczne Wytwórnie papieru Wytwórnie tkanin Galwanizernie Pomieszczenia, gdzie stosowane są specjalne środki myjące i dezynfekujące Winiarnie Piekarnie Mleczarnie Browary Zakłady przetwórstwa mięsnego Zakłady spożywcze Przetwórnie wód Inne pomieszczenia Magazyny Zadaszone dworce kolejowe Strefy przetrzymywania odpadów frakcji suchej Stolarnie Zadaszone zajezdnie autobusów Zadaszone podjazdy Stodoły Niezadaszone, narażone na działanie promieni UV odpowiednie do zastosowania / wymaga przeanalizowania / nieodpowiednie do zastosowania Zastosowanie opraw powinno być każdorazowo przeanalizowane przez Dział Techniczny. Należy zwrócić szczególną uwagę na parametry w pomieszczeniu, takie jak temperatura, sprawność wentylacji, ekspozycja na promienie UV, czy występowanie oparów związków chemicznych

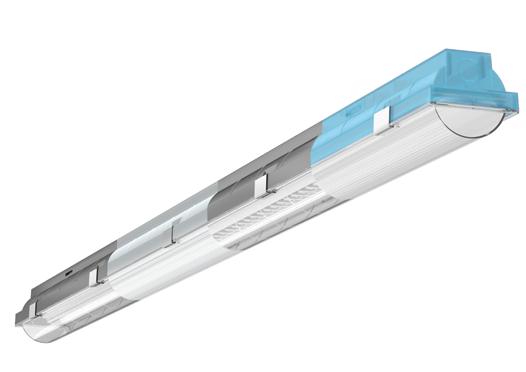

27 COSMO TABELA KOMPATYBILNOŚCI CHEMICZNEJ Substancja chemiczna / Substancja chemiczna / Aceton Kwas siarkowy VI Alkohol izopropylowy Mydliny Alkohol metylowy Nadtlenek wodoru < 30% COSMO FX to wszechstronna rodzina kompaktowych opraw oświetlenia ogólnego, która została zoptymalizowana pod kątem technologii LED. Cechuje się oryginalnym wzornictwem i podwyższoną odpornością na niekorzystne warunki środowiskowe. Aminy Octan etylu Amoniak Olej mineralny Anilina Olej napędowy Benzen Olej roślinny Benzyna Olej silikonowy Chlor, mokry gaz Olej zwierzęcy COSMO ORION Chlorek amonu Pirydyna Chlorek sodu Podchloryn sodu Chlorofenol Podchloryn wapnia Chloroform Potaż żrący, roztwór Dichlorometan Roztwór detergentu COSMO ECLIPSE Dimetylosulfotlenek (DMSO) Siarczan amonu Dioksan Siarczan glinu Dwutlenek węgla, gaz Siarczan miedzi Etanol <30% Siarkowodór, gaz COSMO APEX Eter Terpentyna Eter naftowy Tetrachlorek węgla Fenol Tiosiarczan sodu Glicerol Tlenek węgla, gaz Glikol Toluen Ketony Trichloroetan Krezol Węglan sodu COSMO NOVA Ksylen Węglowodory alifatyczne Kwas azotowy <10% Węglowodory aromatyczne Kwas bromowy Woda do 60 oc Kwas chlorowodorowy Woda morska Kwas fosforowy Wodorosiarczan (IV) sodu Kwas mlekowy Wodorotlenek potasu Kwas octowy <30% Wodorotlenek wapnia Kwas siarkowy IV Wodorotlenek sodu odporny chemicznie / nieodporny chemicznie Zawsze należy brać pod uwagę kompatybilność chemiczną opraw, którą dla wybranych substancji można sprawdzić w powyższej tabeli. Informacje tam zawarte mają jedynie charakter orientacyjny i obowiązują dla temperatury otoczenia nie przekraczającej 350C, wyższe temperatury stosowania należy każdorazowo skonsultować z Działem Technicznym. Do ewentualnego mycia korpusu oprawy należy używać rozcieńczonych detergentów, a następnie czystej wody. Mycie ciśnieniowe nie powinno być stosowane. COSMO FX Nowa definicja wszechstronności 50 51

28 SKONTAKTUJ SIĘ Z NAMI COSMO ORION Transparenty, kolorowy korpus oraz klosz ze strukturą pryzmatyczną ograniczający widoczność punktów LED pozwalają realizować efektowne i efektywne instalacje oświetleniowe również w miejscach o podwyższonych wymaganiach w zakresie odporności na niekorzystne warunki środowiskowe. Centrala ul. Przemysłowa Kraków, Polska tel fax essystem@essystem.pl Dział eksportu ul. Przemysłowa Kraków tel fax export@essystem.pl Oddziały handlowe COSMO ECLIPSE Zastosowanie wysokosprawnego rastra typu darklight pozwoliło uzyskać wysoką jakość oświetlenia, istotnie ograniczyło poziom olśnienia i podniosło walory estetyczne oprawy. Kraków ul. Przemysłowa Kraków tel fax krakow@essystem.pl Łódź ul. Legionów 93/ Łódź tel fax lodz@essystem.pl Warszawa ul. Jagiellońska Warszawa tel fax warszawa@essystem.pl Śląsk ul. Wincentego Pola Gliwice tel fax slask@essystem.pl Wrocław AWARD Business Park ul. Zwycięska Wrocław tel fax wroclaw@essystem.pl COSMO NOVA Wykorzystanie soczewkowych układów optycznych pozwala zoptymalizować efekt oświetleniowy, ograniczając jednocześnie poziom olśnienia. Gdańsk CUBE OFFICE PARK, bud. A ul. Pałubickiego Gdańsk tel fax gdansk@essystem.pl Poznań ul. Bułgarska 69/ Poznań tel fax poznan@essystem.pl Mazury ul. Olsztyńska Wilkasy (k. Giżycka) tel fax mazury@essystem.pl Rzeszów Al. Armii Krajowej Rzeszów tel fax rzeszow@essystem.pl COSMO APEX Klosz COSMO APEX ogranicza widoczność pojedynczych punktów LED, nie wpływając na sprawność oprawy i efektywność energetyczną całej instalacji oświetleniowej. biuro w Szczecinie Baltic Business Park ul. 1 Maja Szczecin tel wew fax szczecin@essystem.pl biuro w Lublinie ul. Inżynierska 3 pok Lublin tel fax lublin@essystem.pl 52
