1 TA006 / TA008 Graphics Tablet USB Uwaga! Chronić Graphics Tablet USB przed działaniem bardzo wysokich temperatur. Nie umieszczać urządzenia w miejscu, na które bezpośrednio padają promienie słoneczne lub w pobliżu urządzeń grzewczych. Nie używać Graphics Tablet USB w otoczeniu szczególnie wilgotnym lub zakurzonym. Należy zabezpieczyć urządzenie przed upadkiem z wysokości i mocnymi uderzeniami mogą one spowodować uszkodzenie wewnętrznych części elektronicznych. Nigdy nie otwierać urządzenia na własną rękę żadne części nie są przeznaczone do naprawy przez użytkownika. Otwarcie urządzenia powoduje unieważnienie gwarancji. Zawartość opakowania Elementy znajdujące się w opakowaniu: Graphics tablet USB Stylus Desk stand for stylus AAA battery 3 x Extra tip for stylus & tip removal tool CD with software, drivers and manual W razie stwierdzenia braku w opakowaniu jakichkolwiek elementów, należy zwrócić je do punktu sprzedaży, w którym urządzenie zostało zakupione. Opis produktu Tablet graficzny USB 2-- Szeroki ekran tabletu graficznego USB 3-- Aktywny obszar roboczy 4-- Lampka kontrolna aktywności 5-- Komórki Hot Cell 6-- Klawisze skrótów 7-- Końcówka piórka (lewy przycisk myszy) 8-- Przycisk piórka 1 (środkowy przycisk myszy) 9-- Przycisk piórka 2 (prawy przycisk myszy) 34

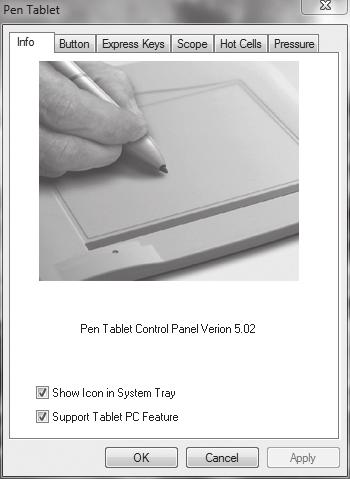

2 Przed rozpoczęciem Przed rozpoczęciem użytkowania tabletu graficznego do piórka należy włożyć baterie: Uwaga: Piórko jest zasilane przez baterie przy każdym przyciśnięciu końcówki pióra. Zaleca się, aby piórko odkładać na podstawkę zawsze wtedy, gdy nie jest używane, aby zapobiec niepotrzebnemu czerpaniu prądu z baterii. Instalacja Aby zainstalować graphics tablet, płytę CD należy umieścić w napędzie, odczekać, aż program instalacyjny uruchomi się automatycznie, a następnie wybrać opcję Drivers and Software (Sterowniki i oprogramowanie). Postępuj według instrukcji wyświetlanych na ekranie. Korzystanie z tabletu graficznego Po zainstalowaniu oprogramowania graphics tablet jest gotowy do użycia. W prawym dolnym rogu ekranu, w zasobniku systemowym, powinna być widoczna następująca ikona: Kliknij ją dwukrotnie, aby otworzyć panel konfiguracyjny tabletu graficznego, z poziomu którego możliwe jest skonfigurowanie ustawień tabletu: Szczegółowe informacje dotyczące korzystania z dodatkowego oprogramowania dołączonego do tabletu można znaleźć w odnośnych instrukcjach obsługi danego oprogramowania. Konserwacja Wymiana końcówki piórka Gdy końcówka piórka ulegnie zużyciu, możliwa jest jej wymiana. Przyrząd do demontażu końcówki piórka znajduje się na spodzie podstawki piórka. Aby usunąć końcówkę piórka, należy wsunąć ją do przyrządu do demontażu i delikatnie odciągnąć piórko. Zużyta końcówka zostanie wyciągnięta z piórka, umożliwiając umieszczenie w piórku nowej końcówki. 35

3 36

4 37

5 Specifications Graphics Tablet USB specifications CONNECTION USB LED Power / activity STANDARDS SUPPORTED USB HID device class BATTERY Stylus battery type: AAA ADVANCED FEATURES Supports Microsoft handwriting recognition 28 Hot-spot shortcuts to programs and commands Scroll function Electronic whiteboard function ADDITIONAL SPECIFICATIONS Aspect ratio: 4:3 Stylus buttons: 2 Report rate: 100 rps Resolution: 2540 lpi Pressure sensitivity levels: 1024, 10 bit Reading accuracy: ± 0.25 mm Active area diagonal: 6.82 BUNDLED SOFTWARE PenSuite software suite, including: Annotate for Word v2.12 PenCommander v1.04 PenMail v2.22 PenSigner v2.25 PenNotice v1.12 SYSTEM REQUIREMENTS Microsoft Windows XP, Windows Vista or Windows 7

6 CABLING USB Cable Length: 150 cm COLOUR White DIMENSIONS AND WEIGHT Tablet: 5 x 226 x 226 mm (h x w x d) Active area: 140 x 102 mm (A6 paper size) Tablet: 330 g Stylus (excluding battery): 12 g WARRANTY 2 years + 10 years extended warranty after registration Visit: sweex.com/12yearwarranty for more information, terms and the registration form
