1 My Book Thunderbolt TM Duo Dwudyskowy magazyn danych Podręcznik użytkownika Podręcznik użytkownika urządzenia My Book Thunderbolt Duo Zewnętrzny stacjonarny

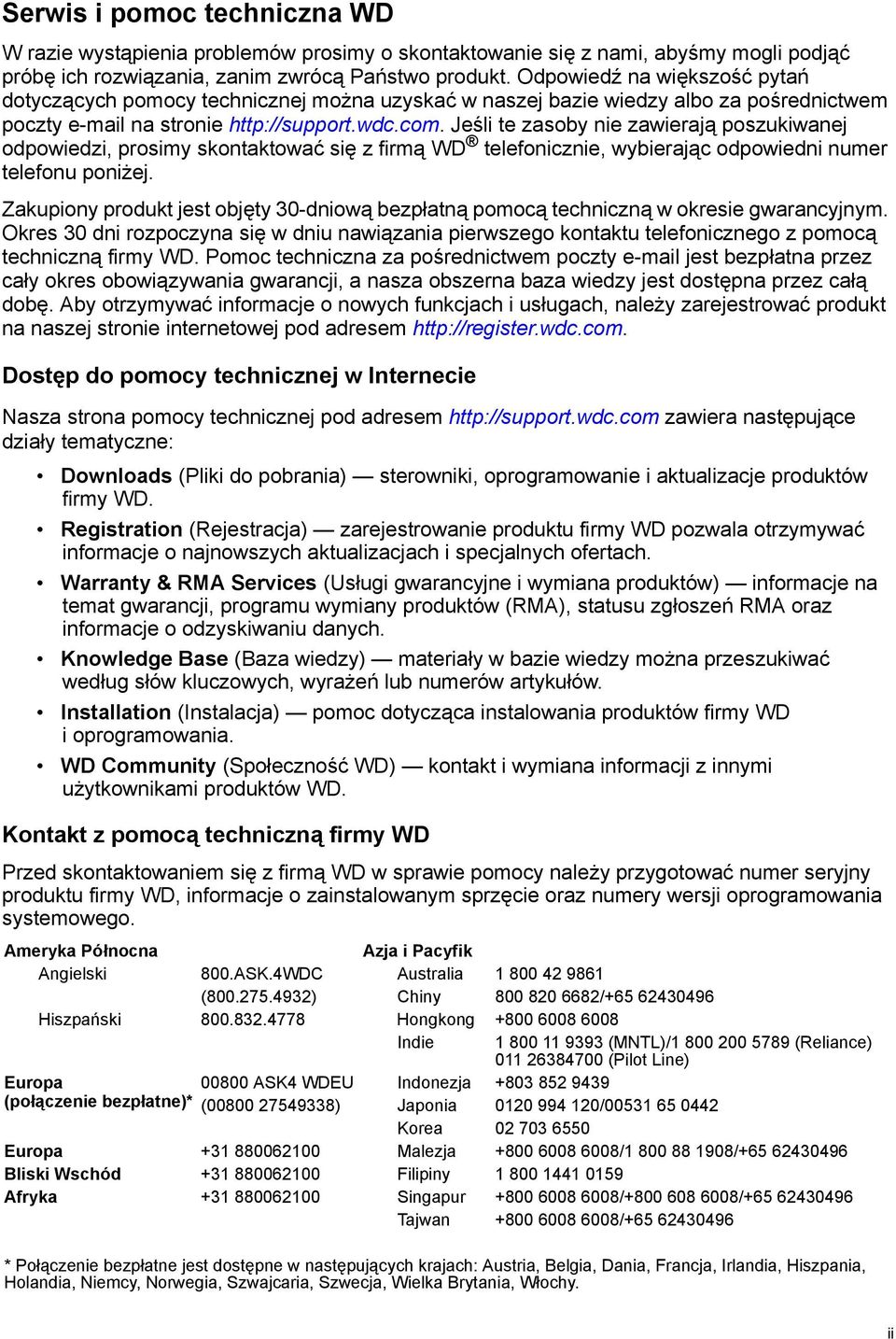

2 Serwis i pomoc techniczna WD W razie wystąpienia problemów prosimy o skontaktowanie się z nami, abyśmy mogli podjąć próbę ich rozwiązania, zanim zwrócą Państwo produkt. Odpowiedź na większość pytań dotyczących pomocy technicznej można uzyskać w naszej bazie wiedzy albo za pośrednictwem poczty na stronie Jeśli te zasoby nie zawierają poszukiwanej odpowiedzi, prosimy skontaktować się z firmą WD telefonicznie, wybierając odpowiedni numer telefonu poniżej. Zakupiony produkt jest objęty 30-dniową bezpłatną pomocą techniczną w okresie gwarancyjnym. Okres 30 dni rozpoczyna się w dniu nawiązania pierwszego kontaktu telefonicznego z pomocą techniczną firmy WD. Pomoc techniczna za pośrednictwem poczty jest bezpłatna przez cały okres obowiązywania gwarancji, a nasza obszerna baza wiedzy jest dostępna przez całą dobę. Aby otrzymywać informacje o nowych funkcjach i usługach, należy zarejestrować produkt na naszej stronie internetowej pod adresem Dostęp do pomocy technicznej w Internecie Nasza strona pomocy technicznej pod adresem zawiera następujące działy tematyczne: Downloads (Pliki do pobrania) sterowniki, oprogramowanie i aktualizacje produktów firmy WD. Registration (Rejestracja) zarejestrowanie produktu firmy WD pozwala otrzymywać informacje o najnowszych aktualizacjach i specjalnych ofertach. Warranty & RMA Services (Usługi gwarancyjne i wymiana produktów) informacje na temat gwarancji, programu wymiany produktów (RMA), statusu zgłoszeń RMA oraz informacje o odzyskiwaniu danych. Knowledge Base (Baza wiedzy) materiały w bazie wiedzy można przeszukiwać według słów kluczowych, wyrażeń lub numerów artykułów. Installation (Instalacja) pomoc dotycząca instalowania produktów firmy WD i oprogramowania. WD Community (Społeczność WD) kontakt i wymiana informacji z innymi użytkownikami produktów WD. Kontakt z pomocą techniczną firmy WD Przed skontaktowaniem się z firmą WD w sprawie pomocy należy przygotować numer seryjny produktu firmy WD, informacje o zainstalowanym sprzęcie oraz numery wersji oprogramowania systemowego. Ameryka Północna Azja i Pacyfik Angielski 800.ASK.4WDC Australia ( ) Chiny / Hiszpański Hongkong Indie (MNTL)/ (Reliance) (Pilot Line) Europa ASK4 WDEU Indonezja (połączenie bezpłatne)* ( ) Japonia / Korea Europa Malezja / / Bliski Wschód Filipiny Afryka Singapur / / Tajwan / * Połączenie bezpłatne jest dostępne w następujących krajach: Austria, Belgia, Dania, Francja, Irlandia, Hiszpania, Holandia, Niemcy, Norwegia, Szwajcaria, Szwecja, Wielka Brytania, Włochy. ii

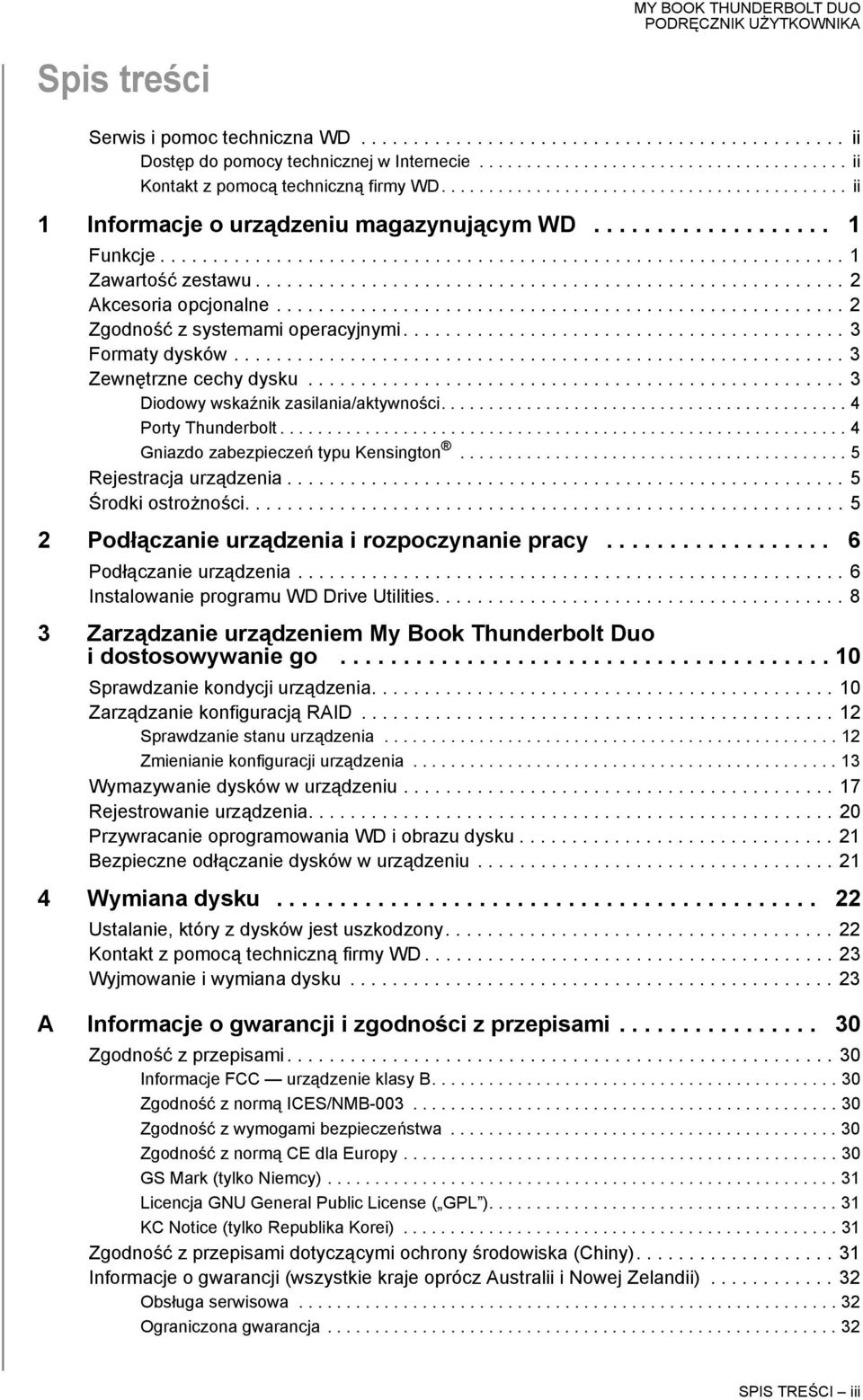

3 Spis treści Serwis i pomoc techniczna WD ii Dostęp do pomocy technicznej w Internecie ii Kontakt z pomocą techniczną firmy WD ii 1 Informacje o urządzeniu magazynującym WD Funkcje Zawartość zestawu Akcesoria opcjonalne Zgodność z systemami operacyjnymi Formaty dysków Zewnętrzne cechy dysku Diodowy wskaźnik zasilania/aktywności Porty Thunderbolt Gniazdo zabezpieczeń typu Kensington Rejestracja urządzenia Środki ostrożności Podłączanie urządzenia i rozpoczynanie pracy Podłączanie urządzenia Instalowanie programu WD Drive Utilities Zarządzanie urządzeniem My Book Thunderbolt Duo i dostosowywanie go Sprawdzanie kondycji urządzenia Zarządzanie konfiguracją RAID Sprawdzanie stanu urządzenia Zmienianie konfiguracji urządzenia Wymazywanie dysków w urządzeniu Rejestrowanie urządzenia Przywracanie oprogramowania WD i obrazu dysku Bezpieczne odłączanie dysków w urządzeniu Wymiana dysku Ustalanie, który z dysków jest uszkodzony Kontakt z pomocą techniczną firmy WD Wyjmowanie i wymiana dysku A Informacje o gwarancji i zgodności z przepisami Zgodność z przepisami Informacje FCC urządzenie klasy B Zgodność z normą ICES/NMB Zgodność z wymogami bezpieczeństwa Zgodność z normą CE dla Europy GS Mark (tylko Niemcy) Licencja GNU General Public License ( GPL ) KC Notice (tylko Republika Korei) Zgodność z przepisami dotyczącymi ochrony środowiska (Chiny) Informacje o gwarancji (wszystkie kraje oprócz Australii i Nowej Zelandii) Obsługa serwisowa Ograniczona gwarancja SPIS TREŚCI iii

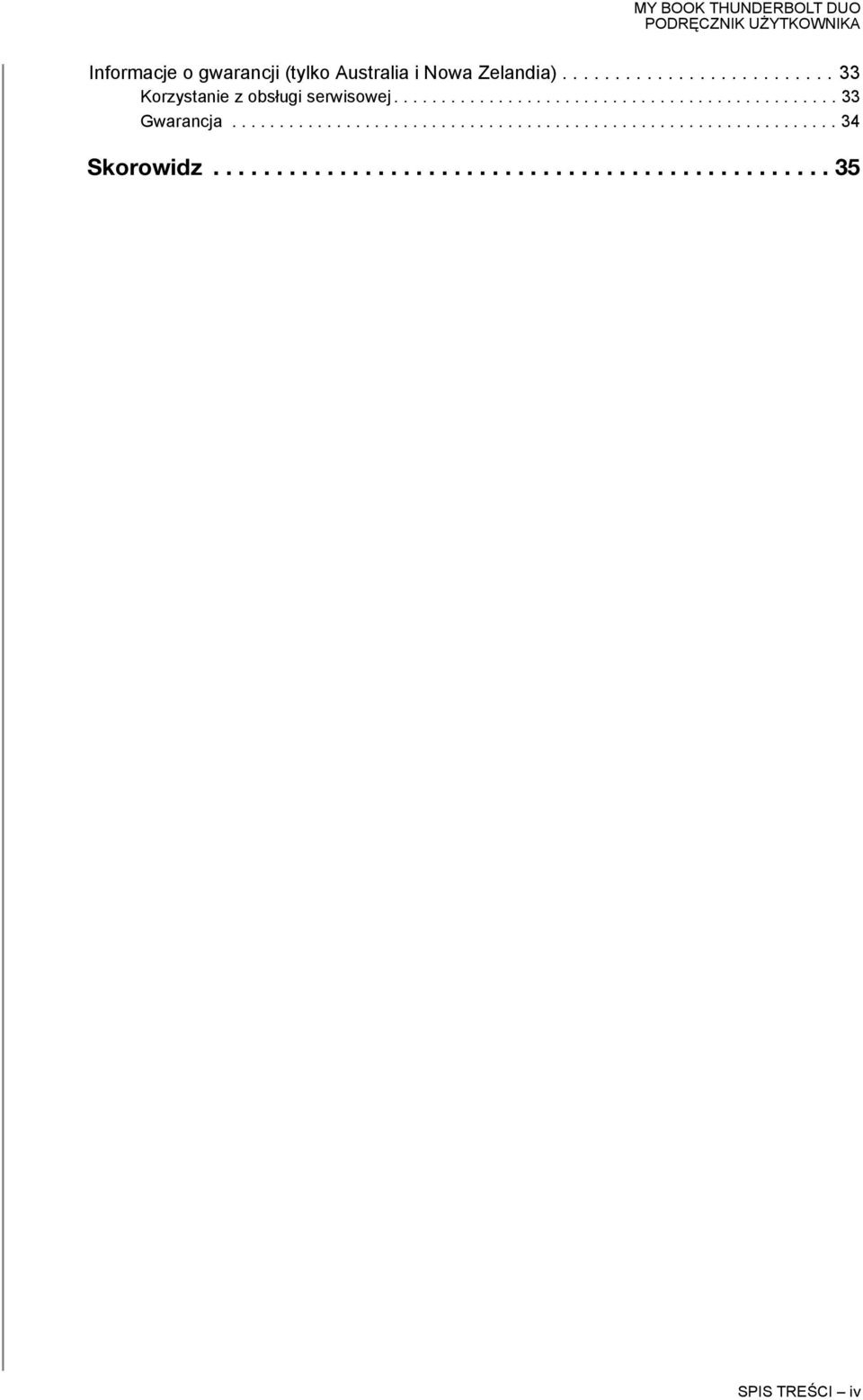

4 Informacje o gwarancji (tylko Australia i Nowa Zelandia) Korzystanie z obsługi serwisowej Gwarancja Skorowidz SPIS TREŚCI iv

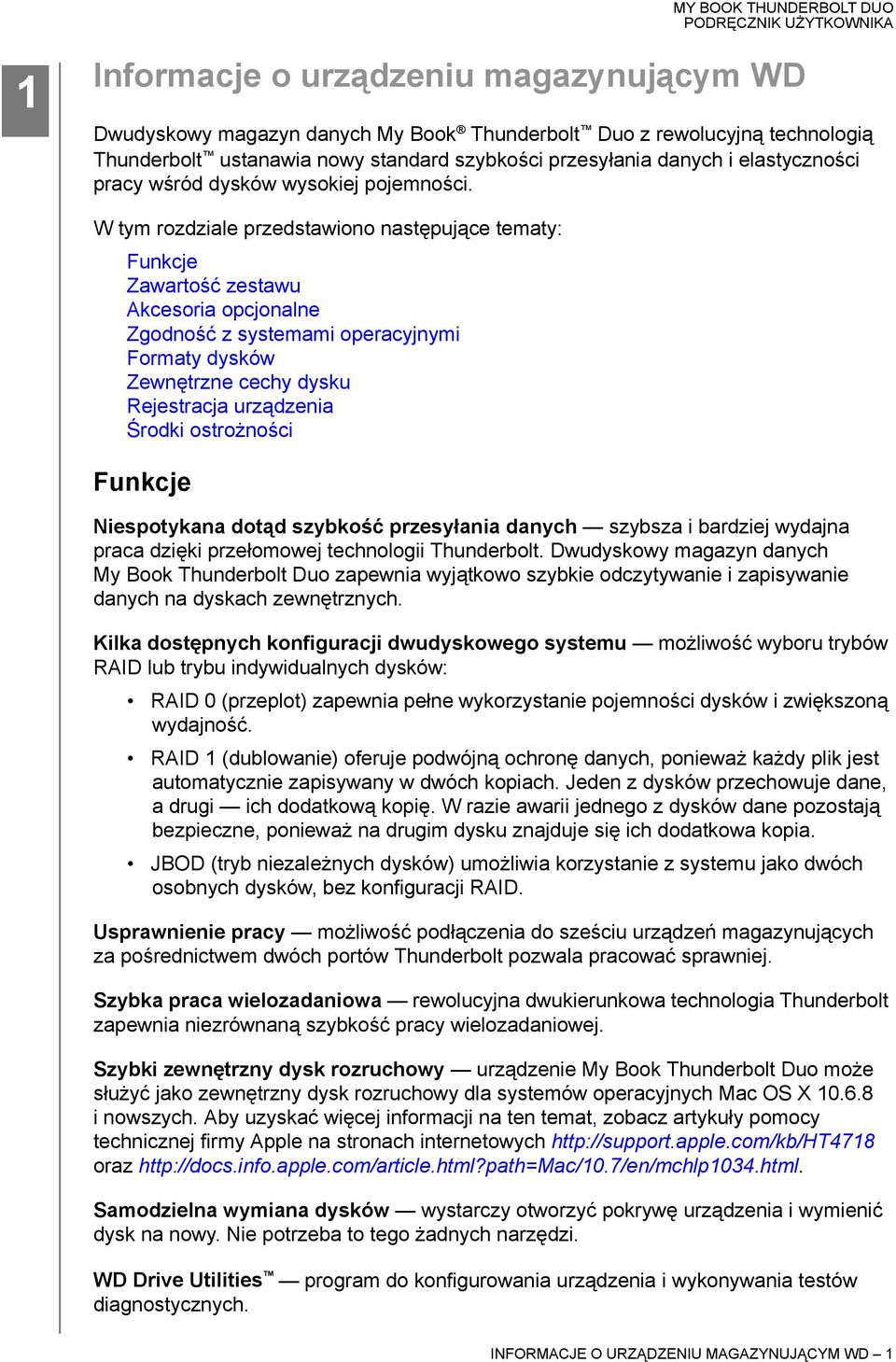

5 1 Informacje o urządzeniu magazynującym WD Dwudyskowy magazyn danych My Book Thunderbolt Duo z rewolucyjną technologią Thunderbolt ustanawia nowy standard szybkości przesyłania danych i elastyczności pracy wśród dysków wysokiej pojemności. W tym rozdziale przedstawiono następujące tematy: Funkcje Zawartość zestawu Akcesoria opcjonalne Zgodność z systemami operacyjnymi Formaty dysków Zewnętrzne cechy dysku Rejestracja urządzenia Środki ostrożności Funkcje Niespotykana dotąd szybkość przesyłania danych szybsza i bardziej wydajna praca dzięki przełomowej technologii Thunderbolt. Dwudyskowy magazyn danych My Book Thunderbolt Duo zapewnia wyjątkowo szybkie odczytywanie i zapisywanie danych na dyskach zewnętrznych. Kilka dostępnych konfiguracji dwudyskowego systemu możliwość wyboru trybów RAID lub trybu indywidualnych dysków: RAID 0 (przeplot) zapewnia pełne wykorzystanie pojemności dysków i zwiększoną wydajność. RAID 1 (dublowanie) oferuje podwójną ochronę danych, ponieważ każdy plik jest automatycznie zapisywany w dwóch kopiach. Jeden z dysków przechowuje dane, a drugi ich dodatkową kopię. W razie awarii jednego z dysków dane pozostają bezpieczne, ponieważ na drugim dysku znajduje się ich dodatkowa kopia. JBOD (tryb niezależnych dysków) umożliwia korzystanie z systemu jako dwóch osobnych dysków, bez konfiguracji RAID. Usprawnienie pracy możliwość podłączenia do sześciu urządzeń magazynujących za pośrednictwem dwóch portów Thunderbolt pozwala pracować sprawniej. Szybka praca wielozadaniowa rewolucyjna dwukierunkowa technologia Thunderbolt zapewnia niezrównaną szybkość pracy wielozadaniowej. Szybki zewnętrzny dysk rozruchowy urządzenie My Book Thunderbolt Duo może służyć jako zewnętrzny dysk rozruchowy dla systemów operacyjnych Mac OS X i nowszych. Aby uzyskać więcej informacji na ten temat, zobacz artykuły pomocy technicznej firmy Apple na stronach internetowych oraz Samodzielna wymiana dysków wystarczy otworzyć pokrywę urządzenia i wymienić dysk na nowy. Nie potrzeba to tego żadnych narzędzi. WD Drive Utilities program do konfigurowania urządzenia i wykonywania testów diagnostycznych. INFORMACJE O URZĄDZENIU MAGAZYNUJĄCYM WD 1

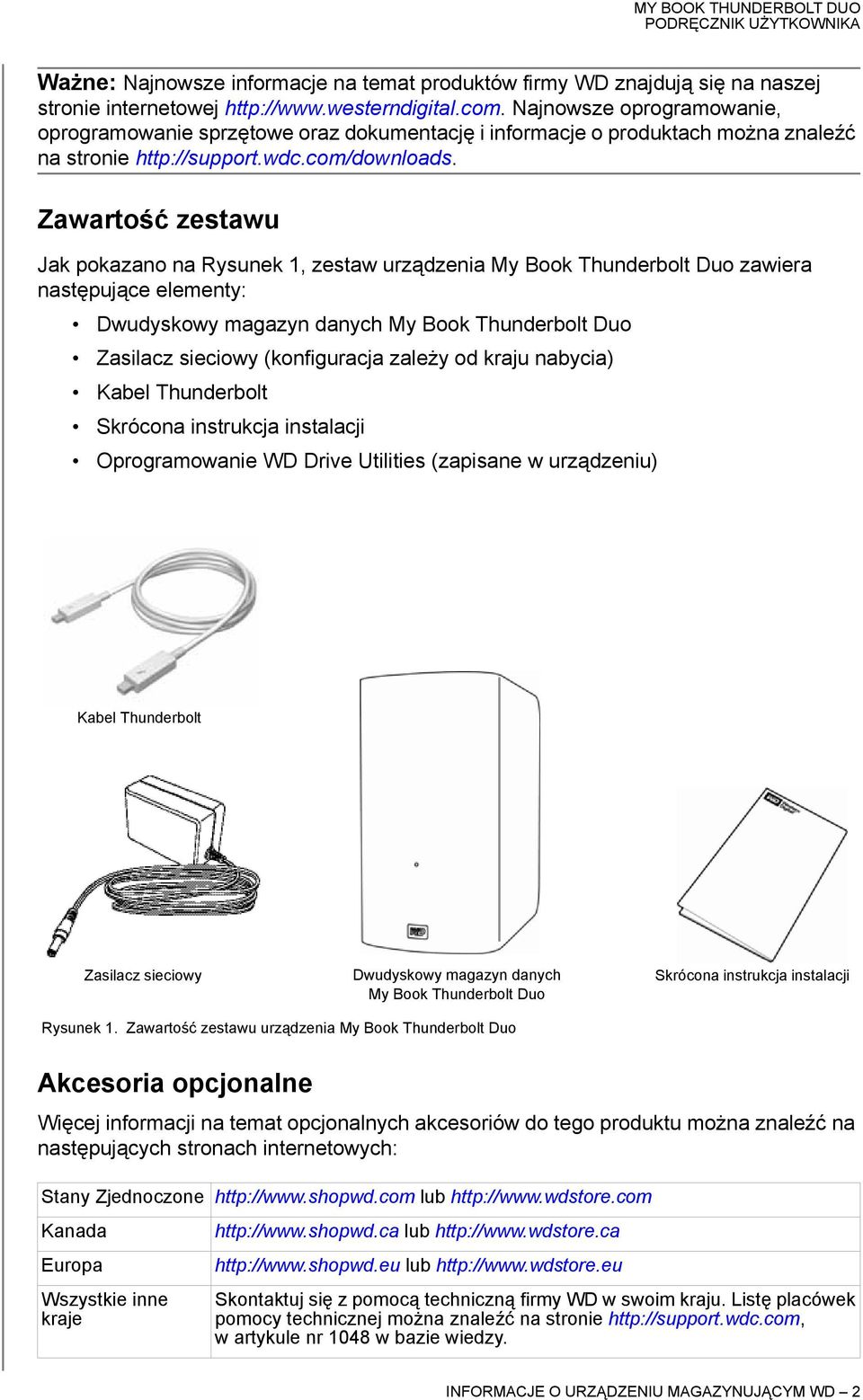

6 Ważne: Najnowsze informacje na temat produktów firmy WD znajdują się na naszej stronie internetowej Najnowsze oprogramowanie, oprogramowanie sprzętowe oraz dokumentację i informacje o produktach można znaleźć na stronie Zawartość zestawu Jak pokazano na Rysunek 1, zestaw urządzenia My Book Thunderbolt Duo zawiera następujące elementy: Dwudyskowy magazyn danych My Book Thunderbolt Duo Zasilacz sieciowy (konfiguracja zależy od kraju nabycia) Kabel Thunderbolt Skrócona instrukcja instalacji Oprogramowanie WD Drive Utilities (zapisane w urządzeniu) Kabel Thunderbolt Zasilacz sieciowy Dwudyskowy magazyn danych My Book Thunderbolt Duo Skrócona instrukcja instalacji Rysunek 1. Zawartość zestawu urządzenia My Book Thunderbolt Duo Akcesoria opcjonalne Więcej informacji na temat opcjonalnych akcesoriów do tego produktu można znaleźć na następujących stronach internetowych: Stany Zjednoczone lub Kanada lub Europa lub Wszystkie inne kraje Skontaktuj się z pomocą techniczną firmy WD w swoim kraju. Listę placówek pomocy technicznej można znaleźć na stronie w artykule nr 1048 w bazie wiedzy. INFORMACJE O URZĄDZENIU MAGAZYNUJĄCYM WD 2

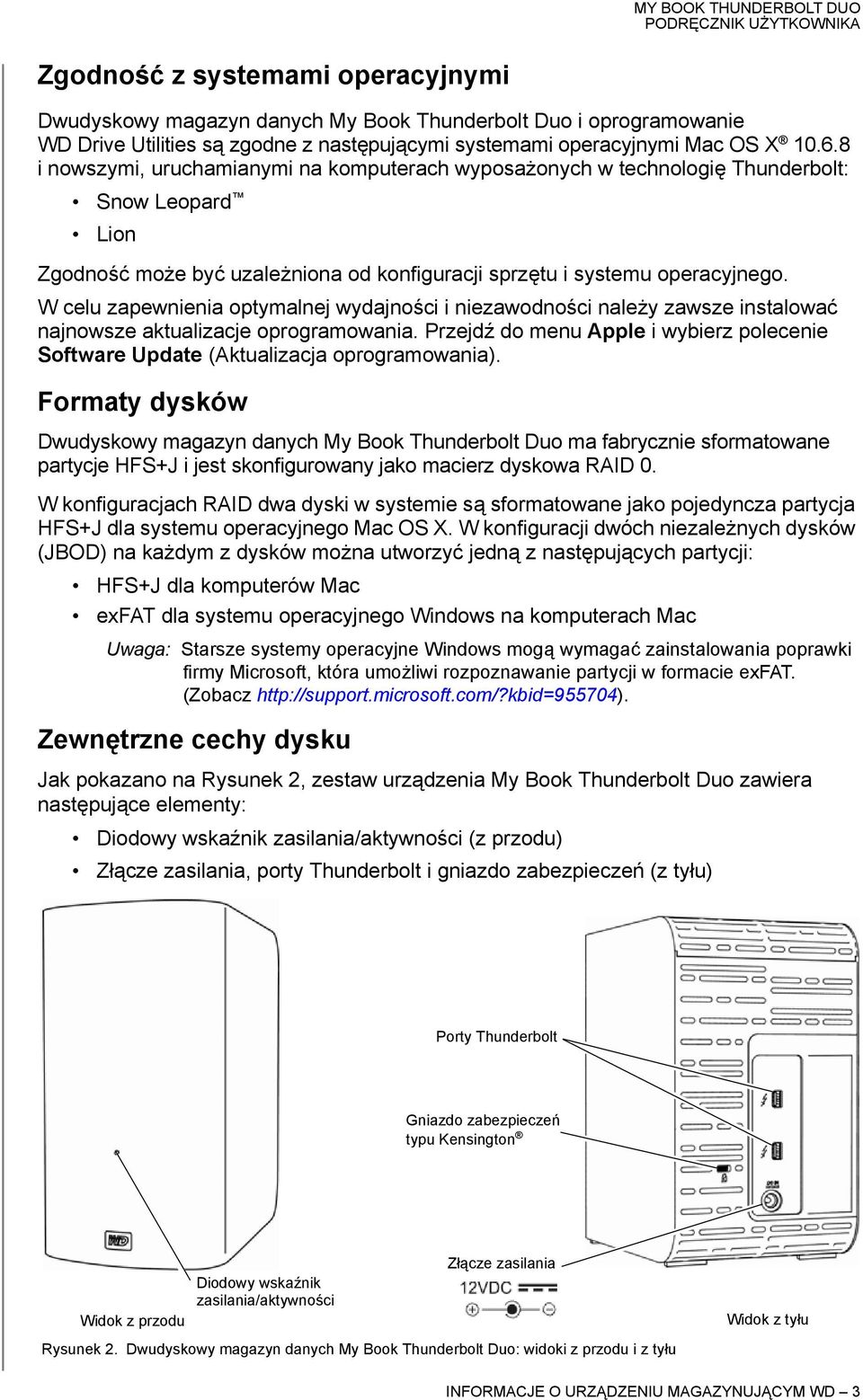

7 Zgodność z systemami operacyjnymi Dwudyskowy magazyn danych My Book Thunderbolt Duo i oprogramowanie WD Drive Utilities są zgodne z następującymi systemami operacyjnymi Mac OS X i nowszymi, uruchamianymi na komputerach wyposażonych w technologię Thunderbolt: Snow Leopard Lion Zgodność może być uzależniona od konfiguracji sprzętu i systemu operacyjnego. W celu zapewnienia optymalnej wydajności i niezawodności należy zawsze instalować najnowsze aktualizacje oprogramowania. Przejdź do menu Apple i wybierz polecenie Software Update (Aktualizacja oprogramowania). Formaty dysków Dwudyskowy magazyn danych My Book Thunderbolt Duo ma fabrycznie sformatowane partycje HFS+J i jest skonfigurowany jako macierz dyskowa RAID 0. W konfiguracjach RAID dwa dyski w systemie są sformatowane jako pojedyncza partycja HFS+J dla systemu operacyjnego Mac OS X. W konfiguracji dwóch niezależnych dysków (JBOD) na każdym z dysków można utworzyć jedną z następujących partycji: HFS+J dla komputerów Mac exfat dla systemu operacyjnego Windows na komputerach Mac Uwaga: Starsze systemy operacyjne Windows mogą wymagać zainstalowania poprawki firmy Microsoft, która umożliwi rozpoznawanie partycji w formacie exfat. (Zobacz Zewnętrzne cechy dysku Jak pokazano na Rysunek 2, zestaw urządzenia My Book Thunderbolt Duo zawiera następujące elementy: Diodowy wskaźnik zasilania/aktywności (z przodu) Złącze zasilania, porty Thunderbolt i gniazdo zabezpieczeń (z tyłu) Porty Thunderbolt Gniazdo zabezpieczeń typu Kensington Złącze zasilania Diodowy wskaźnik zasilania/aktywności Widok z przodu Rysunek 2. Dwudyskowy magazyn danych My Book Thunderbolt Duo: widoki z przodu i z tyłu Widok z tyłu INFORMACJE O URZĄDZENIU MAGAZYNUJĄCYM WD 3

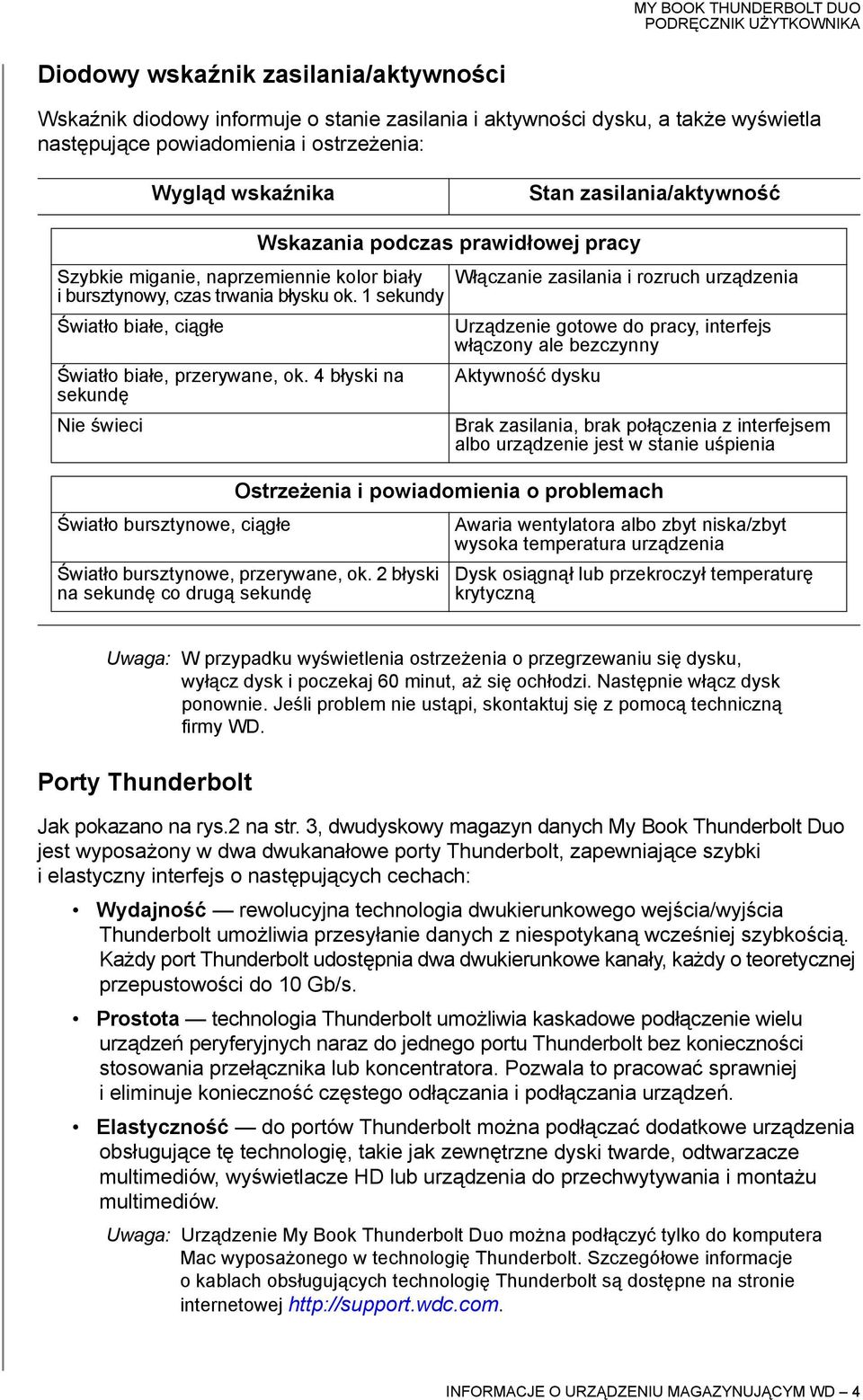

8 Diodowy wskaźnik zasilania/aktywności Wskaźnik diodowy informuje o stanie zasilania i aktywności dysku, a także wyświetla następujące powiadomienia i ostrzeżenia: Wygląd wskaźnika Stan zasilania/aktywność Szybkie miganie, naprzemiennie kolor biały i bursztynowy, czas trwania błysku ok. 1 sekundy Światło białe, ciągłe Światło białe, przerywane, ok. 4 błyski na sekundę Nie świeci Światło bursztynowe, ciągłe Wskazania podczas prawidłowej pracy Włączanie zasilania i rozruch urządzenia Urządzenie gotowe do pracy, interfejs włączony ale bezczynny Aktywność dysku Brak zasilania, brak połączenia z interfejsem albo urządzenie jest w stanie uśpienia Ostrzeżenia i powiadomienia o problemach Światło bursztynowe, przerywane, ok. 2 błyski na sekundę co drugą sekundę Awaria wentylatora albo zbyt niska/zbyt wysoka temperatura urządzenia Dysk osiągnął lub przekroczył temperaturę krytyczną Uwaga: W przypadku wyświetlenia ostrzeżenia o przegrzewaniu się dysku, wyłącz dysk i poczekaj 60 minut, aż się ochłodzi. Następnie włącz dysk ponownie. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną firmy WD. Porty Thunderbolt Jak pokazano na rys.2 na str. 3, dwudyskowy magazyn danych My Book Thunderbolt Duo jest wyposażony w dwa dwukanałowe porty Thunderbolt, zapewniające szybki i elastyczny interfejs o następujących cechach: Wydajność rewolucyjna technologia dwukierunkowego wejścia/wyjścia Thunderbolt umożliwia przesyłanie danych z niespotykaną wcześniej szybkością. Każdy port Thunderbolt udostępnia dwa dwukierunkowe kanały, każdy o teoretycznej przepustowości do 10 Gb/s. Prostota technologia Thunderbolt umożliwia kaskadowe podłączenie wielu urządzeń peryferyjnych naraz do jednego portu Thunderbolt bez konieczności stosowania przełącznika lub koncentratora. Pozwala to pracować sprawniej i eliminuje konieczność częstego odłączania i podłączania urządzeń. Elastyczność do portów Thunderbolt można podłączać dodatkowe urządzenia obsługujące tę technologię, takie jak zewnętrzne dyski twarde, odtwarzacze multimediów, wyświetlacze HD lub urządzenia do przechwytywania i montażu multimediów. Uwaga: Urządzenie My Book Thunderbolt Duo można podłączyć tylko do komputera Mac wyposażonego w technologię Thunderbolt. Szczegółowe informacje o kablach obsługujących technologię Thunderbolt są dostępne na stronie internetowej INFORMACJE O URZĄDZENIU MAGAZYNUJĄCYM WD 4

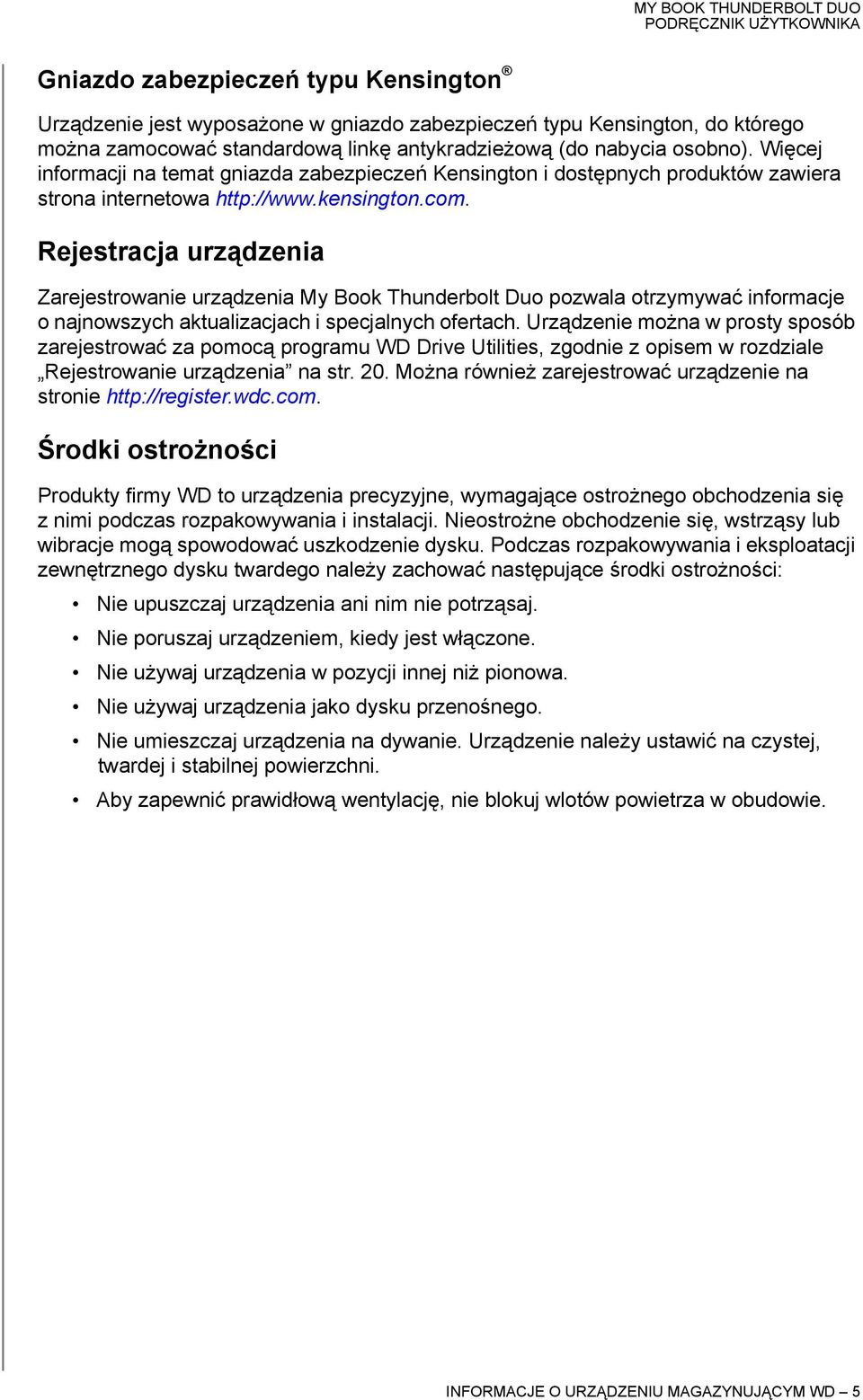

9 Gniazdo zabezpieczeń typu Kensington Urządzenie jest wyposażone w gniazdo zabezpieczeń typu Kensington, do którego można zamocować standardową linkę antykradzieżową (do nabycia osobno). Więcej informacji na temat gniazda zabezpieczeń Kensington i dostępnych produktów zawiera strona internetowa Rejestracja urządzenia Zarejestrowanie urządzenia My Book Thunderbolt Duo pozwala otrzymywać informacje o najnowszych aktualizacjach i specjalnych ofertach. Urządzenie można w prosty sposób zarejestrować za pomocą programu WD Drive Utilities, zgodnie z opisem w rozdziale Rejestrowanie urządzenia na str. 20. Można również zarejestrować urządzenie na stronie Środki ostrożności Produkty firmy WD to urządzenia precyzyjne, wymagające ostrożnego obchodzenia się z nimi podczas rozpakowywania i instalacji. Nieostrożne obchodzenie się, wstrząsy lub wibracje mogą spowodować uszkodzenie dysku. Podczas rozpakowywania i eksploatacji zewnętrznego dysku twardego należy zachować następujące środki ostrożności: Nie upuszczaj urządzenia ani nim nie potrząsaj. Nie poruszaj urządzeniem, kiedy jest włączone. Nie używaj urządzenia w pozycji innej niż pionowa. Nie używaj urządzenia jako dysku przenośnego. Nie umieszczaj urządzenia na dywanie. Urządzenie należy ustawić na czystej, twardej i stabilnej powierzchni. Aby zapewnić prawidłową wentylację, nie blokuj wlotów powietrza w obudowie. INFORMACJE O URZĄDZENIU MAGAZYNUJĄCYM WD 5

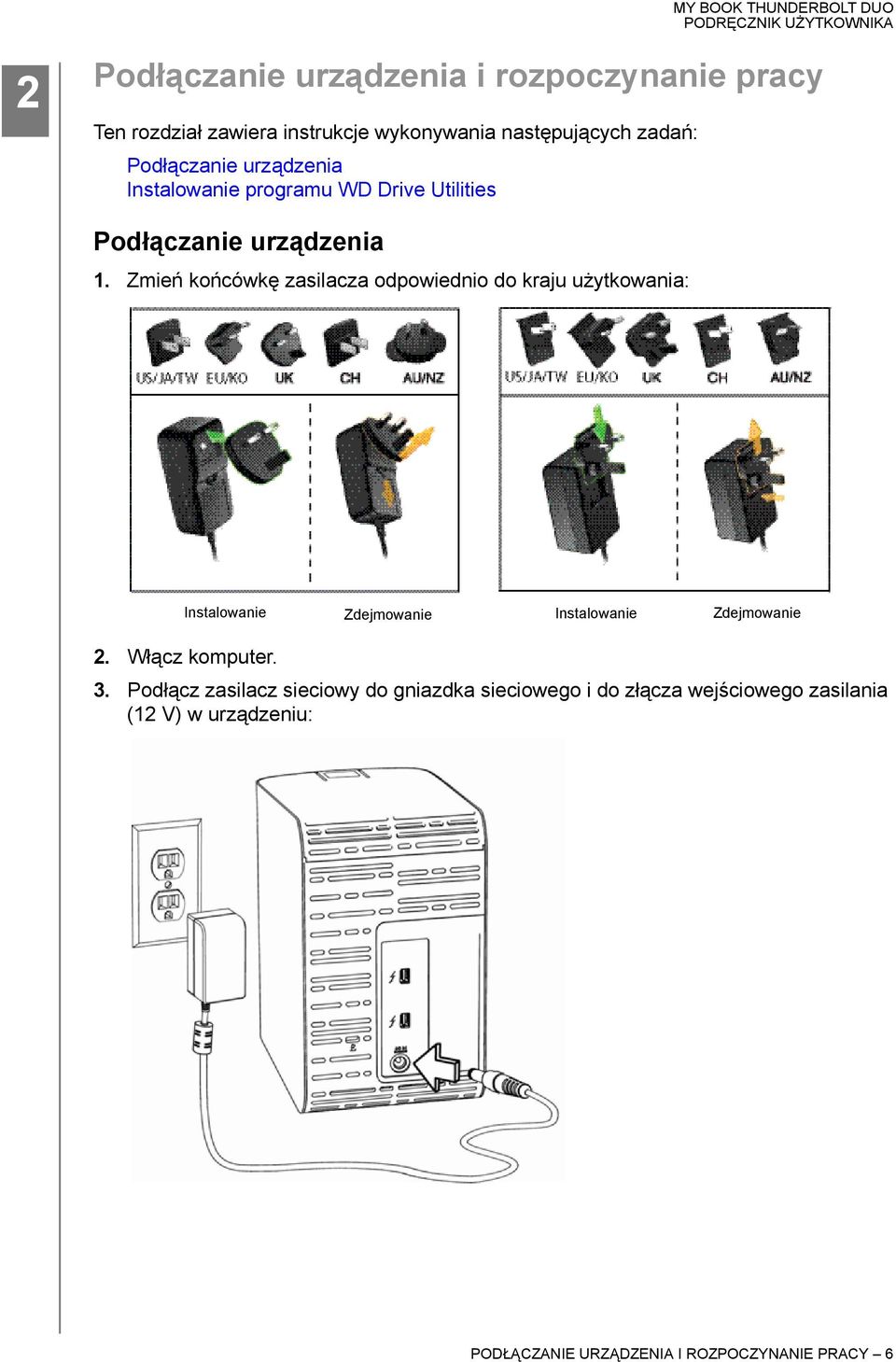

10 1 2 Podłączanie urządzenia i rozpoczynanie pracy Ten rozdział zawiera instrukcje wykonywania następujących zadań: Podłączanie urządzenia Instalowanie programu WD Drive Utilities Podłączanie urządzenia 1. Zmień końcówkę zasilacza odpowiednio do kraju użytkowania: Instalowanie Zdejmowanie Instalowanie Zdejmowanie 2. Włącz komputer. 3. Podłącz zasilacz sieciowy do gniazdka sieciowego i do złącza wejściowego zasilania (12 V) w urządzeniu: PODŁĄCZANIE URZĄDZENIA I ROZPOCZYNANIE PRACY 6

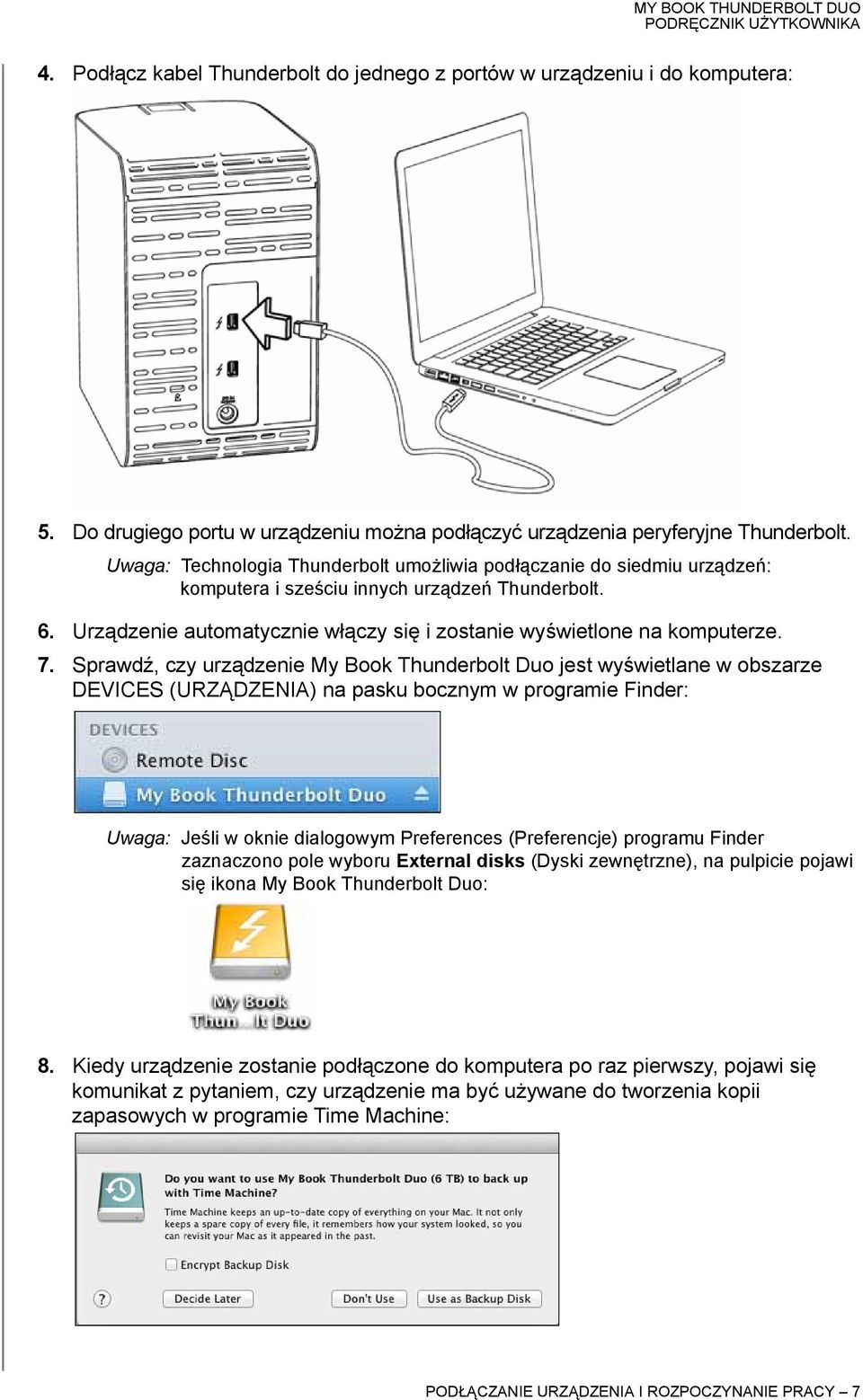

11 4. Podłącz kabel Thunderbolt do jednego z portów w urządzeniu i do komputera: 5. Do drugiego portu w urządzeniu można podłączyć urządzenia peryferyjne Thunderbolt. Uwaga: Technologia Thunderbolt umożliwia podłączanie do siedmiu urządzeń: komputera i sześciu innych urządzeń Thunderbolt. 6. Urządzenie automatycznie włączy się i zostanie wyświetlone na komputerze. 7. Sprawdź, czy urządzenie My Book Thunderbolt Duo jest wyświetlane w obszarze DEVICES (URZĄDZENIA) na pasku bocznym w programie Finder: Uwaga: Jeśli w oknie dialogowym Preferences (Preferencje) programu Finder zaznaczono pole wyboru External disks (Dyski zewnętrzne), na pulpicie pojawi się ikona My Book Thunderbolt Duo: 8. Kiedy urządzenie zostanie podłączone do komputera po raz pierwszy, pojawi się komunikat z pytaniem, czy urządzenie ma być używane do tworzenia kopii zapasowych w programie Time Machine: PODŁĄCZANIE URZĄDZENIA I ROZPOCZYNANIE PRACY 7

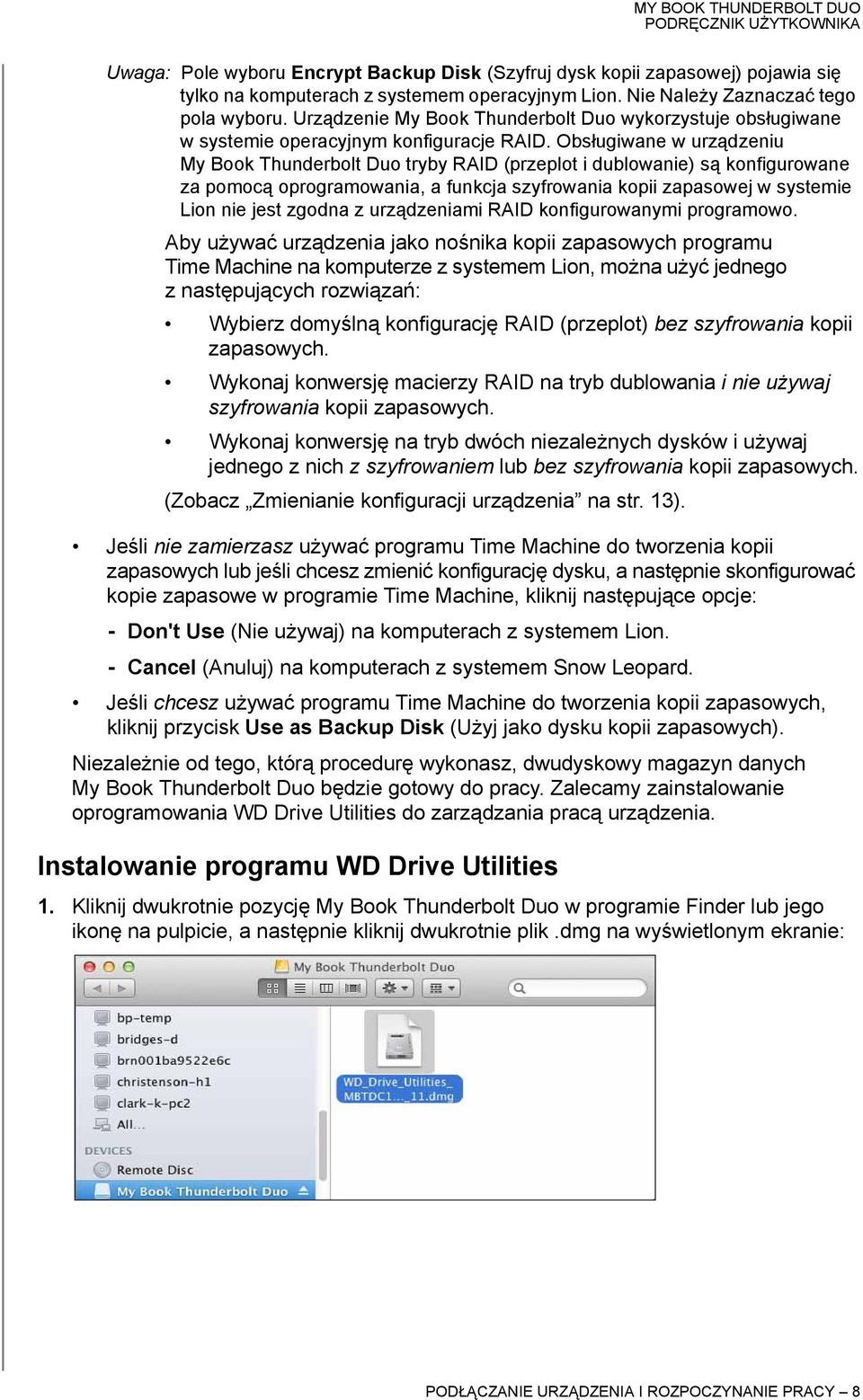

12 Uwaga: Pole wyboru Encrypt Backup Disk (Szyfruj dysk kopii zapasowej) pojawia się tylko na komputerach z systemem operacyjnym Lion. Nie Należy Zaznaczać tego pola wyboru. Urządzenie My Book Thunderbolt Duo wykorzystuje obsługiwane w systemie operacyjnym konfiguracje RAID. Obsługiwane w urządzeniu My Book Thunderbolt Duo tryby RAID (przeplot i dublowanie) są konfigurowane za pomocą oprogramowania, a funkcja szyfrowania kopii zapasowej w systemie Lion nie jest zgodna z urządzeniami RAID konfigurowanymi programowo. Aby używać urządzenia jako nośnika kopii zapasowych programu Time Machine na komputerze z systemem Lion, można użyć jednego z następujących rozwiązań: Wybierz domyślną konfigurację RAID (przeplot) bez szyfrowania kopii zapasowych. Wykonaj konwersję macierzy RAID na tryb dublowania i nie używaj szyfrowania kopii zapasowych. Wykonaj konwersję na tryb dwóch niezależnych dysków i używaj jednego z nich z szyfrowaniem lub bez szyfrowania kopii zapasowych. (Zobacz Zmienianie konfiguracji urządzenia na str. 13). Jeśli nie zamierzasz używać programu Time Machine do tworzenia kopii zapasowych lub jeśli chcesz zmienić konfigurację dysku, a następnie skonfigurować kopie zapasowe w programie Time Machine, kliknij następujące opcje: - Don't Use (Nie używaj) na komputerach z systemem Lion. - Cancel (Anuluj) na komputerach z systemem Snow Leopard. Jeśli chcesz używać programu Time Machine do tworzenia kopii zapasowych, kliknij przycisk Use as Backup Disk (Użyj jako dysku kopii zapasowych). Niezależnie od tego, którą procedurę wykonasz, dwudyskowy magazyn danych My Book Thunderbolt Duo będzie gotowy do pracy. Zalecamy zainstalowanie oprogramowania WD Drive Utilities do zarządzania pracą urządzenia. Instalowanie programu WD Drive Utilities 1. Kliknij dwukrotnie pozycję My Book Thunderbolt Duo w programie Finder lub jego ikonę na pulpicie, a następnie kliknij dwukrotnie plik.dmg na wyświetlonym ekranie: PODŁĄCZANIE URZĄDZENIA I ROZPOCZYNANIE PRACY 8

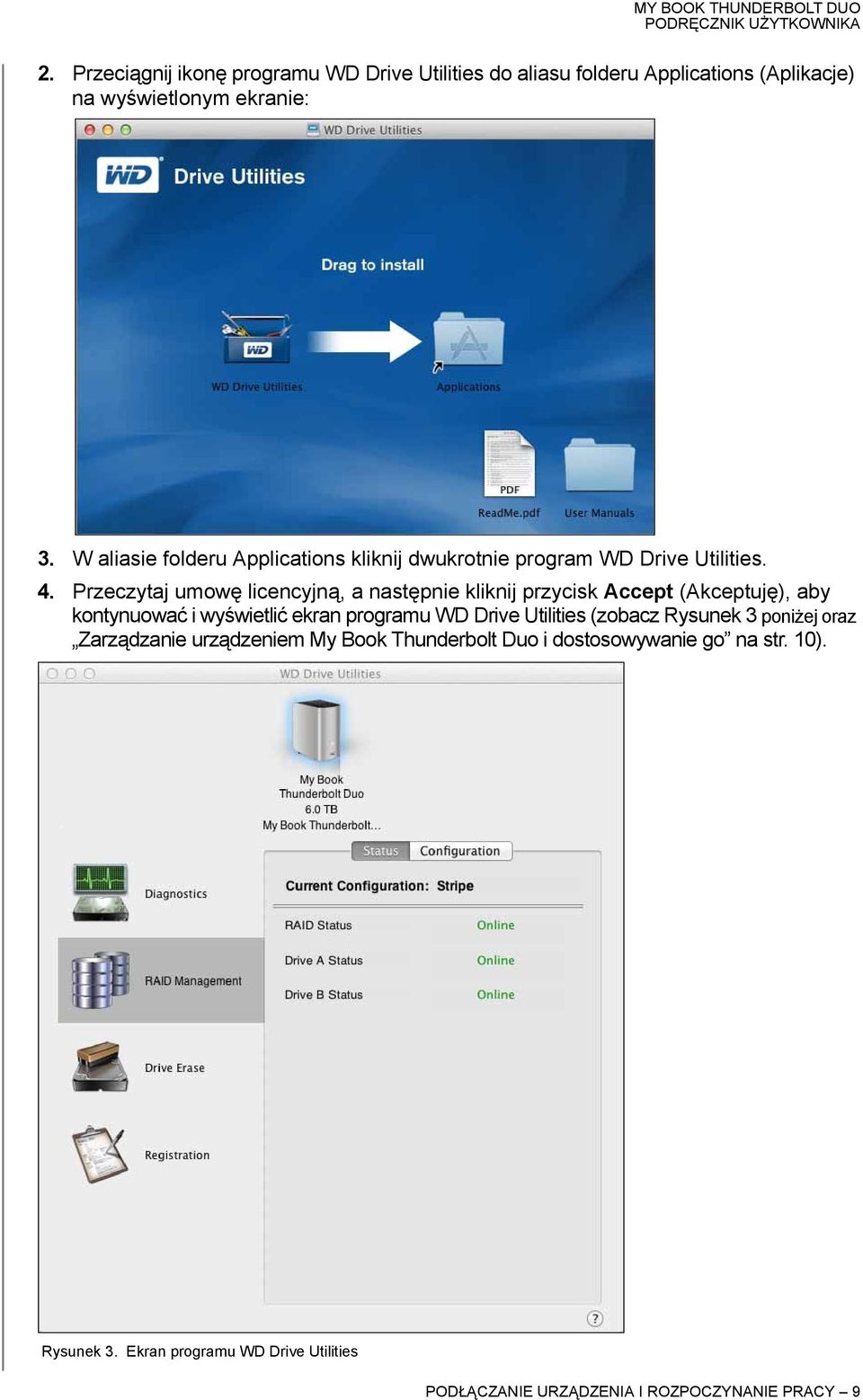

13 2. Przeciągnij ikonę programu WD Drive Utilities do aliasu folderu Applications (Aplikacje) na wyświetlonym ekranie: 3. W aliasie folderu Applications kliknij dwukrotnie program WD Drive Utilities. 4. Przeczytaj umowę licencyjną, a następnie kliknij przycisk Accept (Akceptuję), aby kontynuować i wyświetlić ekran programu WD Drive Utilities (zobacz Rysunek 3 poniżej oraz Zarządzanie urządzeniem My Book Thunderbolt Duo i dostosowywanie go na str. 10).. Rysunek 3. Ekran programu WD Drive Utilities PODŁĄCZANIE URZĄDZENIA I ROZPOCZYNANIE PRACY 9

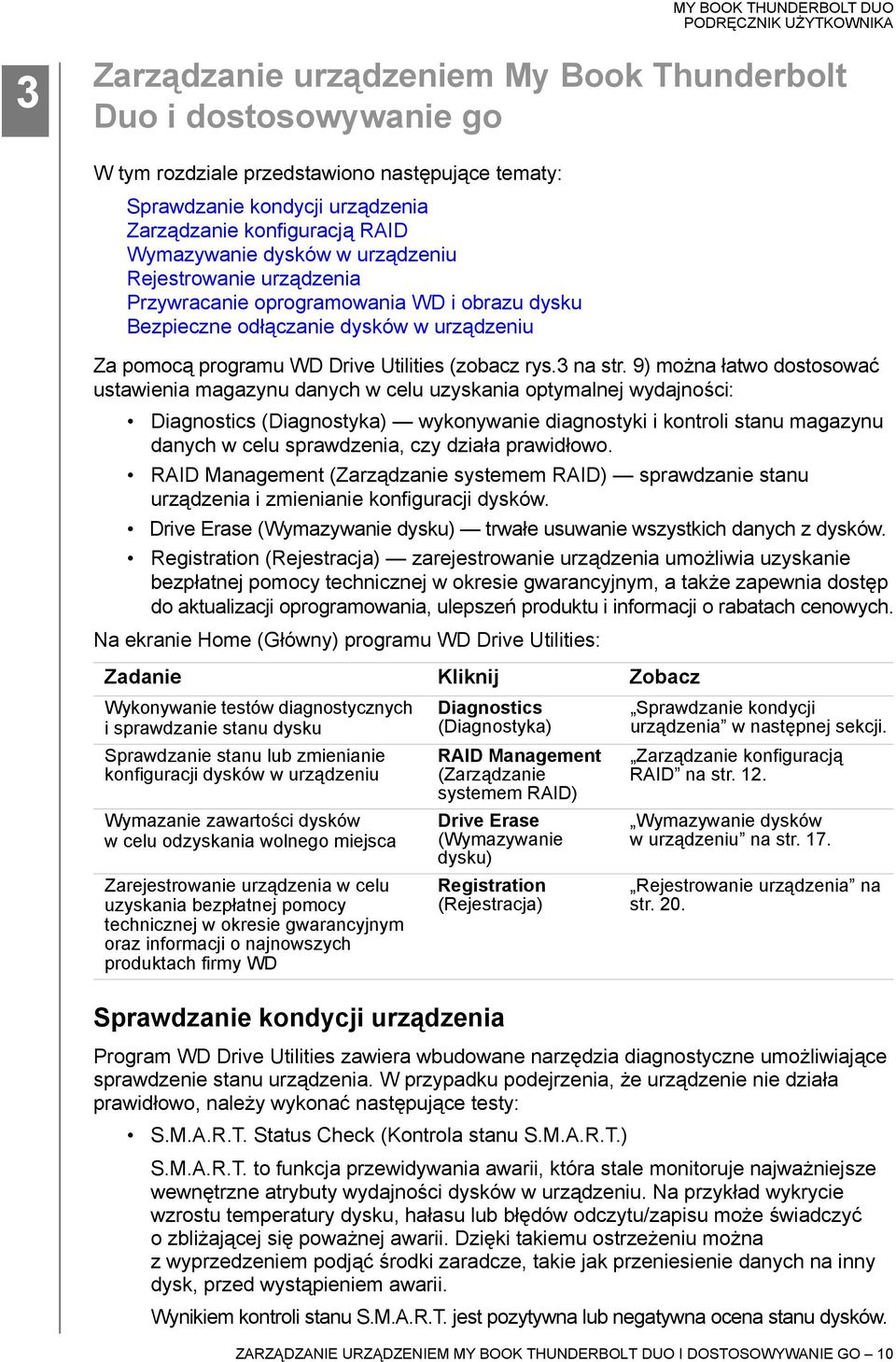

14 1 3 Zarządzanie urządzeniem My Book Thunderbolt Duo i dostosowywanie go W tym rozdziale przedstawiono następujące tematy: Sprawdzanie kondycji urządzenia Zarządzanie konfiguracją RAID Wymazywanie dysków w urządzeniu Rejestrowanie urządzenia Przywracanie oprogramowania WD i obrazu dysku Bezpieczne odłączanie dysków w urządzeniu Za pomocą programu WD Drive Utilities (zobacz rys.3 na str. 9) można łatwo dostosować ustawienia magazynu danych w celu uzyskania optymalnej wydajności: Diagnostics (Diagnostyka) wykonywanie diagnostyki i kontroli stanu magazynu danych w celu sprawdzenia, czy działa prawidłowo. RAID Management (Zarządzanie systemem RAID) sprawdzanie stanu urządzenia i zmienianie konfiguracji dysków. Drive Erase (Wymazywanie dysku) trwałe usuwanie wszystkich danych z dysków. Registration (Rejestracja) zarejestrowanie urządzenia umożliwia uzyskanie bezpłatnej pomocy technicznej w okresie gwarancyjnym, a także zapewnia dostęp do aktualizacji oprogramowania, ulepszeń produktu i informacji o rabatach cenowych. Na ekranie Home (Główny) programu WD Drive Utilities: Zadanie Kliknij Zobacz Wykonywanie testów diagnostycznych i sprawdzanie stanu dysku Sprawdzanie stanu lub zmienianie konfiguracji dysków w urządzeniu Wymazanie zawartości dysków w celu odzyskania wolnego miejsca Zarejestrowanie urządzenia w celu uzyskania bezpłatnej pomocy technicznej w okresie gwarancyjnym oraz informacji o najnowszych produktach firmy WD Diagnostics (Diagnostyka) Sprawdzanie kondycji urządzenia RAID Management (Zarządzanie systemem RAID) Drive Erase (Wymazywanie dysku) Registration (Rejestracja) Sprawdzanie kondycji urządzenia w następnej sekcji. Zarządzanie konfiguracją RAID na str. 12. Wymazywanie dysków wurządzeniu na str. 17. Rejestrowanie urządzenia na str. 20. Program WD Drive Utilities zawiera wbudowane narzędzia diagnostyczne umożliwiające sprawdzenie stanu urządzenia. W przypadku podejrzenia, że urządzenie nie działa prawidłowo, należy wykonać następujące testy: S.M.A.R.T. Status Check (Kontrola stanu S.M.A.R.T.) S.M.A.R.T. to funkcja przewidywania awarii, która stale monitoruje najważniejsze wewnętrzne atrybuty wydajności dysków w urządzeniu. Na przykład wykrycie wzrostu temperatury dysku, hałasu lub błędów odczytu/zapisu może świadczyć o zbliżającej się poważnej awarii. Dzięki takiemu ostrzeżeniu można z wyprzedzeniem podjąć środki zaradcze, takie jak przeniesienie danych na inny dysk, przed wystąpieniem awarii. Wynikiem kontroli stanu S.M.A.R.T. jest pozytywna lub negatywna ocena stanu dysków. ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 10

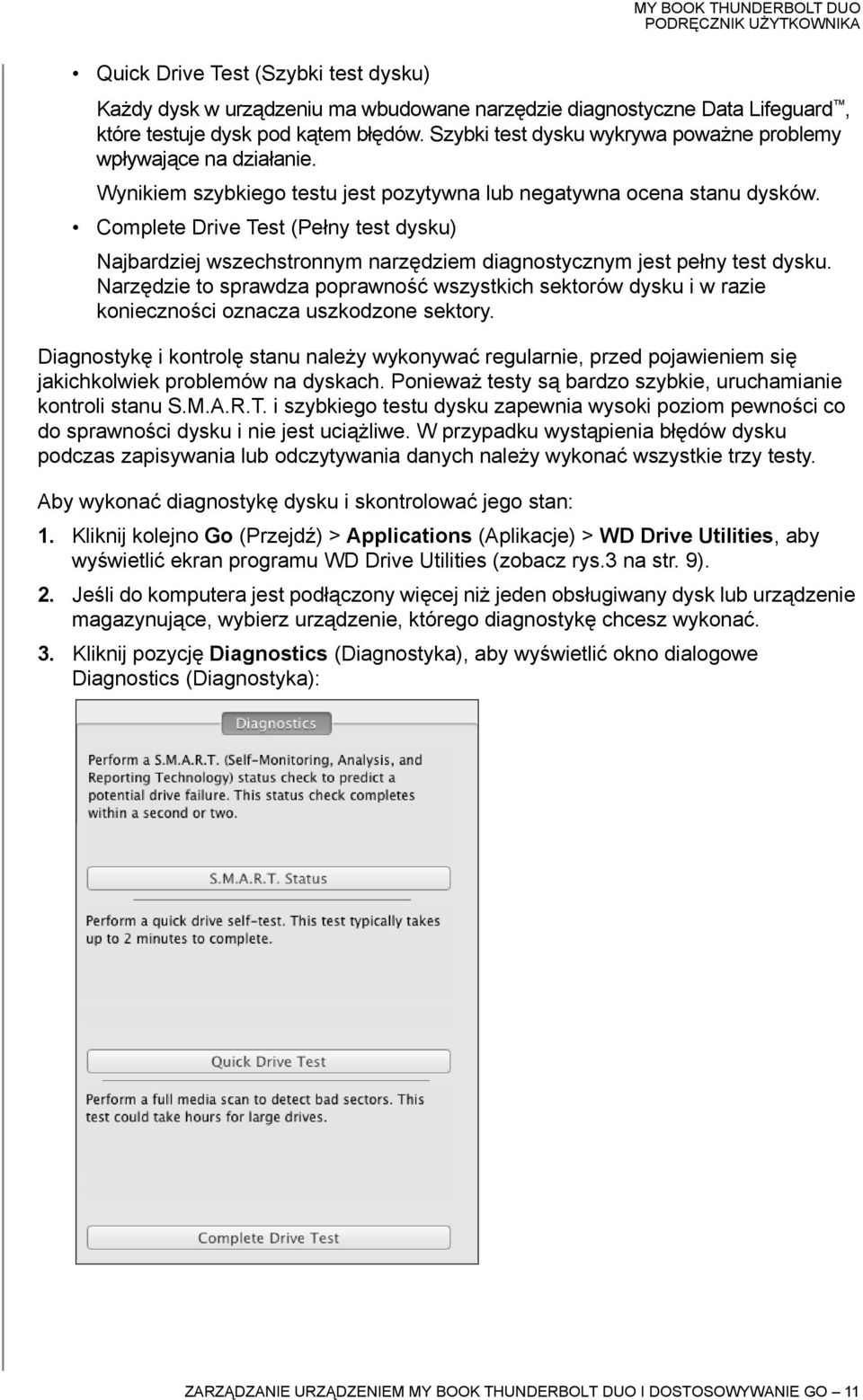

15 Quick Drive Test (Szybki test dysku) Każdy dysk w urządzeniu ma wbudowane narzędzie diagnostyczne Data Lifeguard, które testuje dysk pod kątem błędów. Szybki test dysku wykrywa poważne problemy wpływające na działanie. Wynikiem szybkiego testu jest pozytywna lub negatywna ocena stanu dysków. Complete Drive Test (Pełny test dysku) Najbardziej wszechstronnym narzędziem diagnostycznym jest pełny test dysku. Narzędzie to sprawdza poprawność wszystkich sektorów dysku i w razie konieczności oznacza uszkodzone sektory. Diagnostykę i kontrolę stanu należy wykonywać regularnie, przed pojawieniem się jakichkolwiek problemów na dyskach. Ponieważ testy są bardzo szybkie, uruchamianie kontroli stanu S.M.A.R.T. i szybkiego testu dysku zapewnia wysoki poziom pewności co do sprawności dysku i nie jest uciążliwe. W przypadku wystąpienia błędów dysku podczas zapisywania lub odczytywania danych należy wykonać wszystkie trzy testy. Aby wykonać diagnostykę dysku i skontrolować jego stan: 1. Kliknij kolejno Go (Przejdź) > Applications (Aplikacje) > WD Drive Utilities, aby wyświetlić ekran programu WD Drive Utilities (zobacz rys.3 na str. 9). 2. Jeśli do komputera jest podłączony więcej niż jeden obsługiwany dysk lub urządzenie magazynujące, wybierz urządzenie, którego diagnostykę chcesz wykonać. 3. Kliknij pozycję Diagnostics (Diagnostyka), aby wyświetlić okno dialogowe Diagnostics (Diagnostyka): ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 11

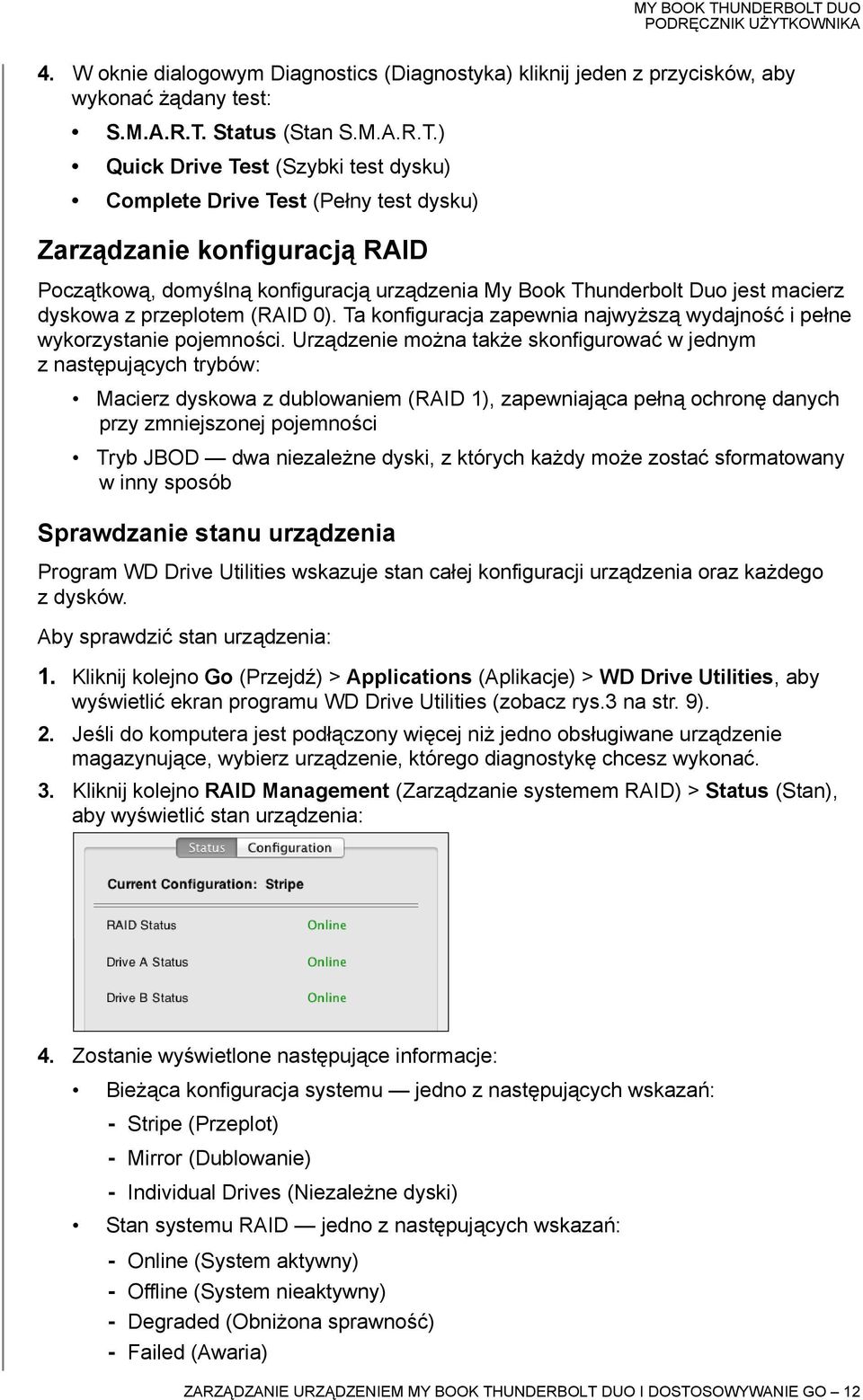

16 4. W oknie dialogowym Diagnostics (Diagnostyka) kliknij jeden z przycisków, aby wykonać żądany test: S.M.A.R.T. Status (Stan S.M.A.R.T.) Quick Drive Test (Szybki test dysku) Complete Drive Test (Pełny test dysku) Zarządzanie konfiguracją RAID Początkową, domyślną konfiguracją urządzenia My Book Thunderbolt Duo jest macierz dyskowa z przeplotem (RAID 0). Ta konfiguracja zapewnia najwyższą wydajność i pełne wykorzystanie pojemności. Urządzenie można także skonfigurować w jednym z następujących trybów: Macierz dyskowa z dublowaniem (RAID 1), zapewniająca pełną ochronę danych przy zmniejszonej pojemności Tryb JBOD dwa niezależne dyski, z których każdy może zostać sformatowany w inny sposób Sprawdzanie stanu urządzenia Program WD Drive Utilities wskazuje stan całej konfiguracji urządzenia oraz każdego z dysków. Aby sprawdzić stan urządzenia: 1. Kliknij kolejno Go (Przejdź) > Applications (Aplikacje) > WD Drive Utilities, aby wyświetlić ekran programu WD Drive Utilities (zobacz rys.3 na str. 9). 2. Jeśli do komputera jest podłączony więcej niż jedno obsługiwane urządzenie magazynujące, wybierz urządzenie, którego diagnostykę chcesz wykonać. 3. Kliknij kolejno RAID Management (Zarządzanie systemem RAID) > Status (Stan), aby wyświetlić stan urządzenia: 4. Zostanie wyświetlone następujące informacje: Bieżąca konfiguracja systemu jedno z następujących wskazań: - Stripe (Przeplot) - Mirror (Dublowanie) - Individual Drives (Niezależne dyski) Stan systemu RAID jedno z następujących wskazań: - Online (System aktywny) - Offline (System nieaktywny) - Degraded (Obniżona sprawność) - Failed (Awaria) ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 12

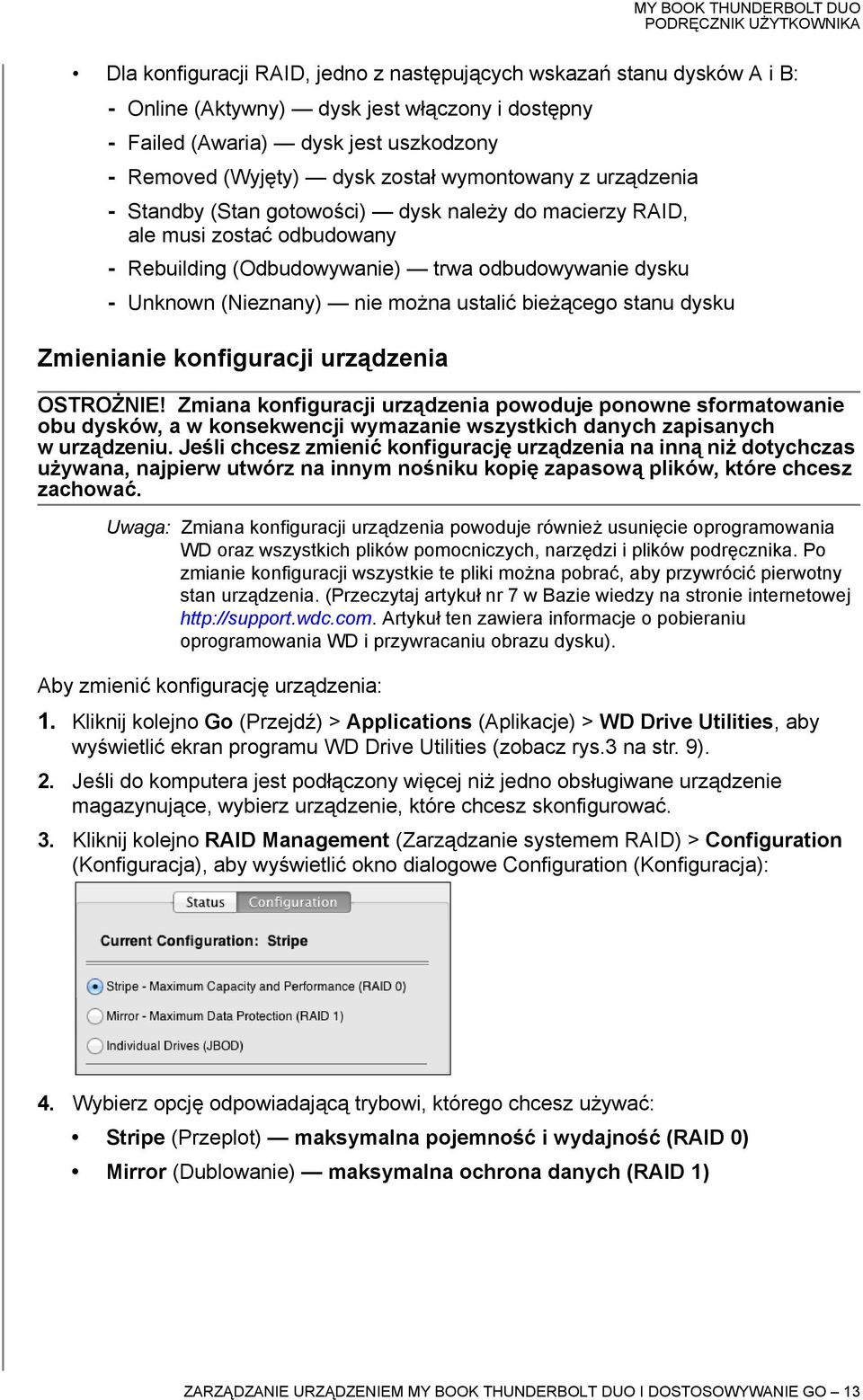

17 Dla konfiguracji RAID, jedno z następujących wskazań stanu dysków A i B: - Online (Aktywny) dysk jest włączony i dostępny - Failed (Awaria) dysk jest uszkodzony - Removed (Wyjęty) dysk został wymontowany z urządzenia - Standby (Stan gotowości) dysk należy do macierzy RAID, ale musi zostać odbudowany - Rebuilding (Odbudowywanie) trwa odbudowywanie dysku - Unknown (Nieznany) nie można ustalić bieżącego stanu dysku Zmienianie konfiguracji urządzenia OSTROŻNIE! Zmiana konfiguracji urządzenia powoduje ponowne sformatowanie obu dysków, a w konsekwencji wymazanie wszystkich danych zapisanych w urządzeniu. Jeśli chcesz zmienić konfigurację urządzenia na inną niż dotychczas używana, najpierw utwórz na innym nośniku kopię zapasową plików, które chcesz zachować. Uwaga: Zmiana konfiguracji urządzenia powoduje również usunięcie oprogramowania WD oraz wszystkich plików pomocniczych, narzędzi i plików podręcznika. Po zmianie konfiguracji wszystkie te pliki można pobrać, aby przywrócić pierwotny stan urządzenia. (Przeczytaj artykuł nr 7 w Bazie wiedzy na stronie internetowej Artykuł ten zawiera informacje o pobieraniu oprogramowania WD i przywracaniu obrazu dysku). Aby zmienić konfigurację urządzenia: 1. Kliknij kolejno Go (Przejdź) > Applications (Aplikacje) > WD Drive Utilities, aby wyświetlić ekran programu WD Drive Utilities (zobacz rys.3 na str. 9). 2. Jeśli do komputera jest podłączony więcej niż jedno obsługiwane urządzenie magazynujące, wybierz urządzenie, które chcesz skonfigurować. 3. Kliknij kolejno RAID Management (Zarządzanie systemem RAID) > Configuration (Konfiguracja), aby wyświetlić okno dialogowe Configuration (Konfiguracja): 4. Wybierz opcję odpowiadającą trybowi, którego chcesz używać: Stripe (Przeplot) maksymalna pojemność i wydajność (RAID 0) Mirror (Dublowanie) maksymalna ochrona danych (RAID 1) ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 13

18 Individual Drives (Niezależne dyski) (tryb JBOD) Wybrana opcja Stripe (Przeplot) lub Mirror (Dublowanie) Należy pamiętać, że woluminy RAID nie mogą używać partycji w formacie exfat (extended File Allocation Table). Individual Drives (Niezależne dyski) Ustawienie, które należy określić w oknie dialogowym Nazwa woluminu nowej macierzy RAID: Nazwa woluminu i format dla każdego z dysków: 5. W oknie dialogowym woluminu wykonaj następujące czynności: a. Jeśli chcesz zmienić nazwę woluminu, wpisz nową nazwę w polu Volume Name (Nazwa woluminu). b. Jeśli konwertujesz urządzenia na dwa niezależne dyski, wybierz format dla każdego woluminu: HFS+J ExFAT c. Przeczytaj komunikat ostrzegający o utracie danych wraz ze zmianą konfiguracji urządzenia, a następnie zaznacz pole wyboru I understand (Rozumiem), aby potwierdzić, że akceptujesz to ryzyko. Przycisk Configure (Konfiguruj) stanie się aktywny: Ważne: Jeśli chcesz zachować dane przechowywane na dyskach w urządzeniu, utwórz kopię zapasową danych przed zmianą konfiguracji. d. Kliknij przycisk Configure (Konfiguruj), aby rozpocząć zmianę konfiguracji. ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 14

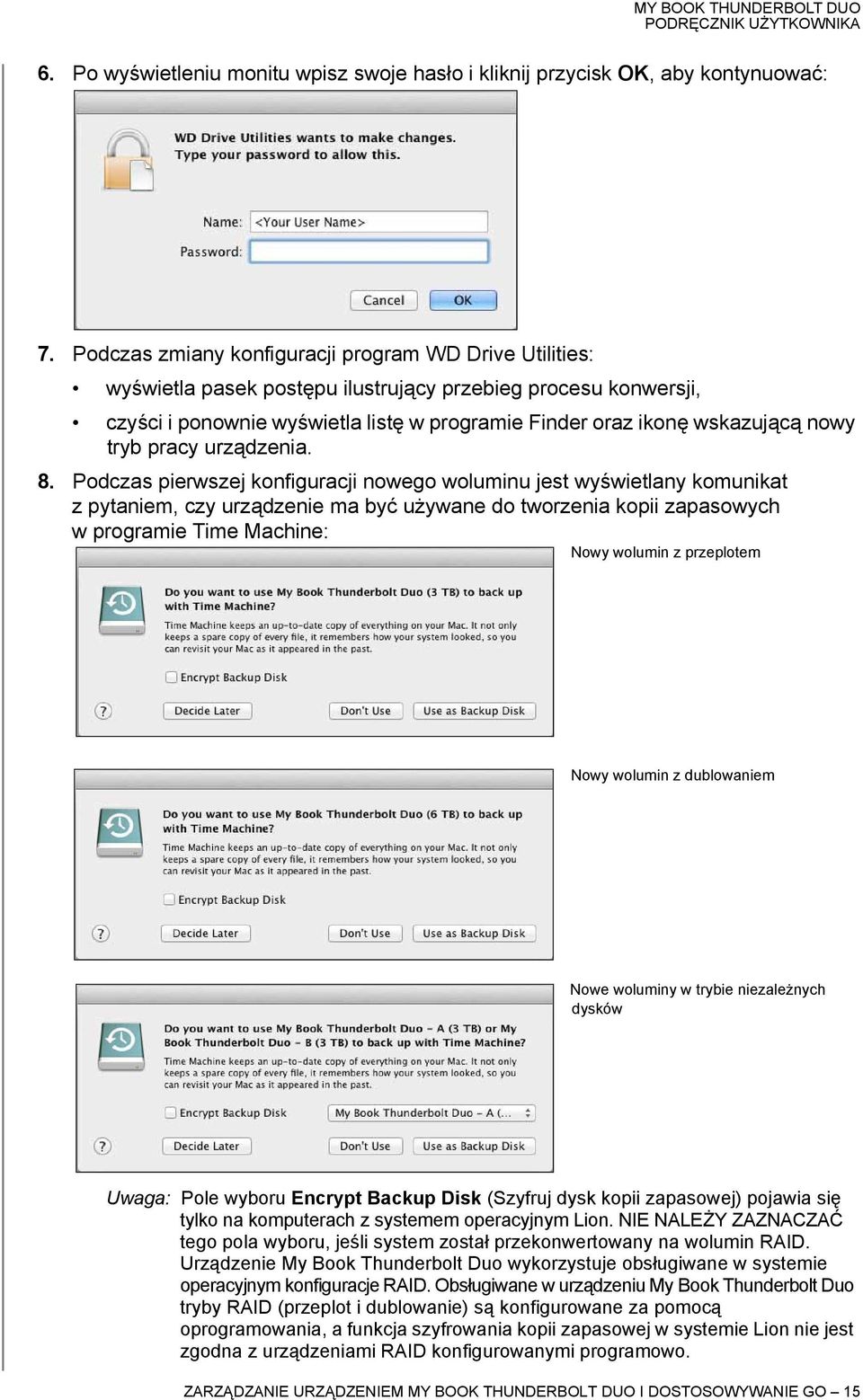

19 6. Po wyświetleniu monitu wpisz swoje hasło i kliknij przycisk OK, aby kontynuować: 7. Podczas zmiany konfiguracji program WD Drive Utilities: wyświetla pasek postępu ilustrujący przebieg procesu konwersji, czyści i ponownie wyświetla listę w programie Finder oraz ikonę wskazującą nowy tryb pracy urządzenia. 8. Podczas pierwszej konfiguracji nowego woluminu jest wyświetlany komunikat z pytaniem, czy urządzenie ma być używane do tworzenia kopii zapasowych w programie Time Machine: Nowy wolumin z przeplotem Nowy wolumin z dublowaniem Nowe woluminy w trybie niezależnych dysków Uwaga: Pole wyboru Encrypt Backup Disk (Szyfruj dysk kopii zapasowej) pojawia się tylko na komputerach z systemem operacyjnym Lion. NIE NALEŻY ZAZNACZAĆ tego pola wyboru, jeśli system został przekonwertowany na wolumin RAID. Urządzenie My Book Thunderbolt Duo wykorzystuje obsługiwane w systemie operacyjnym konfiguracje RAID. Obsługiwane w urządzeniu My Book Thunderbolt Duo tryby RAID (przeplot i dublowanie) są konfigurowane za pomocą oprogramowania, a funkcja szyfrowania kopii zapasowej w systemie Lion nie jest zgodna z urządzeniami RAID konfigurowanymi programowo. ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 15

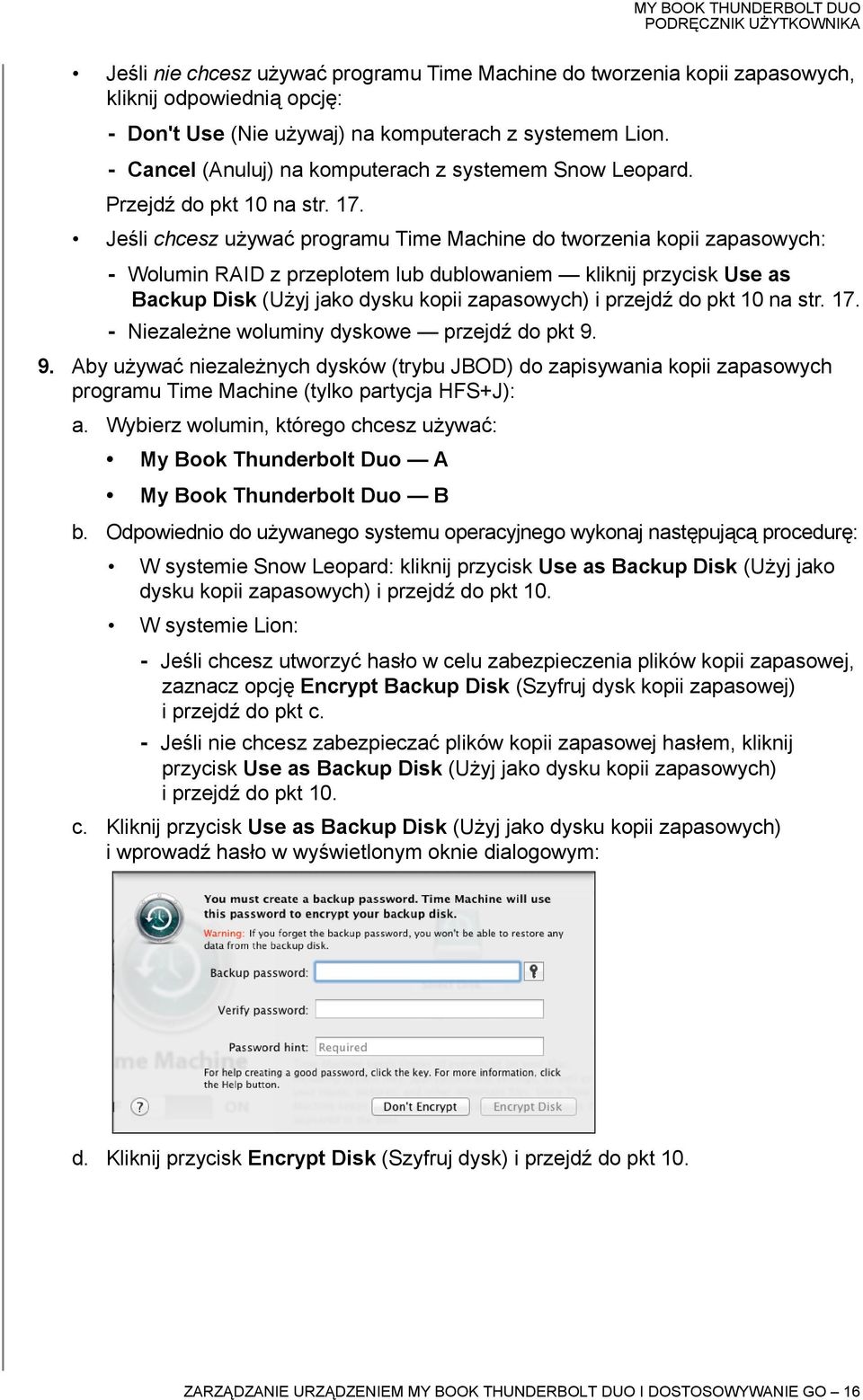

20 Jeśli nie chcesz używać programu Time Machine do tworzenia kopii zapasowych, kliknij odpowiednią opcję: - Don't Use (Nie używaj) na komputerach z systemem Lion. - Cancel (Anuluj) na komputerach z systemem Snow Leopard. Przejdź do pkt 10 na str. 17. Jeśli chcesz używać programu Time Machine do tworzenia kopii zapasowych: - Wolumin RAID z przeplotem lub dublowaniem kliknij przycisk Use as Backup Disk (Użyj jako dysku kopii zapasowych) i przejdź do pkt 10 na str Niezależne woluminy dyskowe przejdź do pkt Aby używać niezależnych dysków (trybu JBOD) do zapisywania kopii zapasowych programu Time Machine (tylko partycja HFS+J): a. Wybierz wolumin, którego chcesz używać: My Book Thunderbolt Duo A My Book Thunderbolt Duo B b. Odpowiednio do używanego systemu operacyjnego wykonaj następującą procedurę: W systemie Snow Leopard: kliknij przycisk Use as Backup Disk (Użyj jako dysku kopii zapasowych) i przejdź do pkt 10. W systemie Lion: - Jeśli chcesz utworzyć hasło w celu zabezpieczenia plików kopii zapasowej, zaznacz opcję Encrypt Backup Disk (Szyfruj dysk kopii zapasowej) i przejdź do pkt c. - Jeśli nie chcesz zabezpieczać plików kopii zapasowej hasłem, kliknij przycisk Use as Backup Disk (Użyj jako dysku kopii zapasowych) i przejdź do pkt 10. c. Kliknij przycisk Use as Backup Disk (Użyj jako dysku kopii zapasowych) i wprowadź hasło w wyświetlonym oknie dialogowym: d. Kliknij przycisk Encrypt Disk (Szyfruj dysk) i przejdź do pkt 10. ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 16

21 10. Po zakończeniu procesu zmiany konfiguracji kliknij przycisk OK, aby zamknąć okno komunikatu: Uwaga: Zostanie wyświetlony komunikat z informacją o nowo wybranym trybie. 11. Przejdź do strony internetowej i przeczytaj artykuł nr 7 w Bazie wiedzy, zawierający instrukcje pobierania oprogramowania WD i przywracania obrazu dysku. Wymazywanie dysków w urządzeniu OSTROŻNIE! Wymazanie dysku powoduje trwałe usunięcie wszystkich danych z dysku. Przed wymazaniem dysku należy utworzyć kopię zapasową zapisanych na nim danych. Uwaga: Wymazanie dysków w urządzeniu powoduje również usunięcie oprogramowania WD oraz wszystkich plików pomocniczych, narzędzi i plików podręcznika. Po wymazaniu dysków wszystkie te pliki można pobrać i przywrócić w pierwotnej konfiguracji. (Przeczytaj artykuł nr 7 w Bazie wiedzy na stronie internetowej Artykuł ten zawiera informacje o pobieraniu oprogramowania WD i przywracaniu obrazu dysku). Aby wymazać dyski w urządzeniu My Book Thunderbolt Duo, wykonaj następujące czynności: 1. Kliknij kolejno Go (Przejdź) > Applications (Aplikacje) > WD Drive Utilities, aby wyświetlić ekran programu WD Drive Utilities (zobacz rys.3 na str. 9). 2. Jeśli do komputera jest podłączony więcej niż jeden obsługiwany dysk lub system magazynujący, wybierz urządzenie, które chcesz wymazać. ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 17

22 3. Kliknij pozycję Drive Erase (Wymaż dysk), aby wyświetlić okno dialogowe Drive Erase (Wymazywanie dysku): Dla konfiguracji z macierzą RAID Dla konfiguracji niezależnych dysków 4. W oknie dialogowym Drive Erase (Wymazywanie dysku): a. Jeśli używasz konfiguracji dwóch niezależnych dysków, zaznacz pole wyboru dla każdego dysku, który chcesz wymazać: Erase Drive A (Wymaż dysk A) Erase Drive B (Wymaż dysk B) b. Jeśli chcesz wykonać bezpieczne wymazywanie, zaznacz pole wyboru Perform a secure erase (Wykonaj bezpieczne wymazywanie). Uwaga: Zaznaczenie tej opcji spowoduje fizyczne wymazanie wszystkich danych na dysku. Proces ten może potrwać kilka godzin. Jeśli nie zaznaczysz tej opcji, zostanie wykonane tylko szybkie wymazywanie. W takim przypadku może być możliwe odtworzenie danych przy użyciu specjalnego oprogramowania. c. Jeśli chcesz zmienić nazwę woluminu, wpisz nową nazwę w polu Volume Name (Nazwa woluminu). d. Jeśli używasz konfiguracji dwóch niezależnych dysków, wybierz format dla każdego woluminu: HFS+J ExFAT Należy pamiętać, że woluminy RAID nie mogą używać partycji w formacie exfat (extended File Allocation Table). ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 18

23 e. Przeczytaj komunikat ostrzegający o utracie danych wraz ze zmianą konfiguracji urządzenia, a następnie zaznacz pole wyboru I understand (Rozumiem), aby potwierdzić, że akceptujesz to ryzyko. Przycisk Erase drive (Wymaż dysk) stanie się aktywny: Ważne: Jeśli chcesz zachować dane przechowywane na dyskach w urządzeniu, przed wymazaniem utwórz kopię zapasową danych. f. Kliknij przycisk Drive Erase (Wymaż dysk), aby rozpocząć operację wymazywania zawartości dysku. 5. Po wyświetleniu monitu wpisz swoje hasło i kliknij przycisk OK, aby kontynuować: 6. Po zakończeniu wymazywania dysku kliknij przycisk OK, aby zamknąć okno komunikatu: 7. Przejdź do strony internetowej i przeczytaj artykuł nr 7 w Bazie wiedzy, zawierający instrukcje pobierania oprogramowania WD i przywracania obrazu dysku. ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 19

24 Rejestrowanie urządzenia Program WD Drive Utilities umożliwia zarejestrowanie urządzenia, o ile jest dostępne połączenie z Internetem. Zarejestrowanie urządzenia umożliwia dostęp do bezpłatnej pomocy technicznej w okresie gwarancyjnym oraz informacji o najnowszych produktach firmy WD. Aby zarejestrować urządzenie, wykonaj następujące czynności: 1. Upewnij się, że komputer jest podłączony do Internetu. 2. Kliknij kolejno Go (Przejdź) > Applications (Aplikacje) > WD Drive Utilities, aby wyświetlić ekran programu WD Drive Utilities (zobacz rys.3 na str. 9). 3. Jeśli do komputera jest podłączony więcej niż jeden obsługiwany dysk lub system magazynujący, wybierz urządzenie, które chcesz zarejestrować. 4. Kliknij pozycję Registration (Rejestracja), aby wyświetlić okno dialogowe Registration (Rejestracja): 5. W oknie dialogowym Registration (Rejestracja) wykonaj następujące czynności: a. Wpisz swoje imię w polu First name (Imię). b. Wpisz swoje nazwisko w polu Last name (Nazwisko). c. Wpisz swój adres w polu address (Adres ). d. Numer seryjny urządzenia My Book Thunderbolt Duo w polu Device serial number (Numer seryjny urządzenia). e. Wybierz język w polu Preferred language (Preferowany język). f. Zaznacz lub wyczyść pole wyboru Yes, I want to receive communication... (Tak, chcę otrzymywać korespondencję), aby określić, czy chcesz otrzymywać powiadomienia dotyczące aktualizacji oprogramowania, ulepszeń produktu i rabatów cenowych. g. Kliknij przycisk Register Drive (Zarejestruj dysk). ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 20

25 Przywracanie oprogramowania WD i obrazu dysku MY BOOK THUNDERBOLT DUO Wymazanie zawartości lub sformatowanie urządzenia powoduje usunięcie nie tylko wszystkich danych, ale także oprogramowania WD Drive Utilities, wszystkich plików pomocniczych, narzędzi, pomocy podręcznej i plików podręczników. W przypadku konieczności usunięcia i ponownego zainstalowania oprogramowania WD na komputerze albo podłączenia urządzenia do innego komputera i zainstalowania tam odpowiedniego oprogramowania, należy przywrócić oprogramowanie WD i obraz dysku w urządzeniu. Aby tego dokonać, po wymazaniu i sformatowaniu dysków przejdź do strony internetowej i przeczytaj artykuł nr 7 w Bazie wiedzy. Bezpieczne odłączanie dysków w urządzeniu OSTROŻNIE! Aby zapobiec utracie danych, przed wyłączeniem lub odłączeniem dysków w urządzeniu należy zamknąć wszystkie aktywne okna i programy. Dyski w urządzeniu można bezpiecznie odłączyć w programie Finder oraz za pomocą ikony My Book Thunderbolt Duo na pulpicie: 1. Kliknij prawym przyciskiem myszy pozycję My Book Thunderbolt Duo w programie Finder lub ikonę na pulpicie (albo przytrzymaj naciśnięty klawisz Control i kliknij tę ikonę), a następnie wybierz polecenie Eject My Book Thunderbolt Duo (Odłącz dysk My Book Thunderbolt Duo ): Ekran programu Finder Ikona na pulpicie 2. Jeśli urządzenie zostało przekonwertowane na dwa niezależne dyski, odłącz woluminy A i B. Możesz usłyszeć, jak dyski się wyłączają. 3. Przed odłączeniem urządzenia od komputera poczekaj, aż ekran programu Finder lub ikona systemu zniknie z pulpitu. ZARZĄDZANIE URZĄDZENIEM MY BOOK THUNDERBOLT DUO I DOSTOSOWYWANIE GO 21

26 1 4 Wymiana dysku W tym rozdziale przedstawiono następujące tematy: Ustalanie, który z dysków jest uszkodzony Kontakt z pomocą techniczną firmy WD Wyjmowanie i wymiana dysku Ustalanie, który z dysków jest uszkodzony Program WD Drive Utilities nieustannie monitoruje stan dysków znajdujących się w urządzeniu My Book Thunderbolt Duo nawet jeśli jego aplikacja nie jest uruchomiona. W przypadku awarii jednego z dysków jest wyświetlany komunikat ostrzegawczy odpowiedni do konfiguracji systemu: Dla konfiguracji RAID 0 (przeplot): Dla konfiguracji RAID 1 (dublowanie): Dla konfiguracji JBOD (niezależne dyski): Jeśli urządzenie działa w konfiguracji RAID, zgodnie z wyświetlonym monitem uruchom program WD Drive Utilities, aby ustalić, który dysk jest uszkodzony. (Zobacz Sprawdzanie stanu urządzenia na str. 12). Jeśli jest używana konfiguracja JBOD, komunikat ostrzegawczy informuje, który dysk uległ awarii. WYMIANA DYSKU 22

27 Kontakt z pomocą techniczną firmy WD Po ustaleniu, który dysk jest uszkodzony, przejdź do strony internetowej i przeczytaj artykuł nr 8644 w Bazie wiedzy, zawierający informacje o sposobie uzyskania nowego dysku. Przed skontaktowaniem się z pomocą techniczną należy przygotować następujące informacje: Numer seryjny urządzenia My Book Thunderbolt Duo Data zakupu Numer seryjny każdego wewnętrznego dysku twardego, który będzie wymieniany Aby sprawdzić numer seryjny dysku, należy wyjąć dysk z obudowy: zobacz pkt. 1 do 8 poniższej procedury. Wyjmowanie i wymiana dysku Dwudyskowy system magazynujący My Book Thunderbolt Duo umożliwia użytkownikowi wykonywanie pewnych czynności serwisowych. Wymiana dysków twardych w obudowie jest łatwą procedurą. Ważne: W obudowie urządzenia My Book Thunderbolt Duo można instalować tylko dyski twarde WD Caviar Green. Użycie innego modelu lub typu dysków spowoduje unieważnienie gwarancji na system My Book Thunderbolt Duo. Po otrzymaniu dysku wykonaj następującą procedurę, aby wymienić uszkodzony dysk na nowy: 1. Jeśli urządzenie można uruchomić, bezpiecznie odłącz dyski od komputera. 2. Ważne: Aby uniknąć problemów związanych z wyładowaniami elektrostatycznymi (ESD), przed przystąpieniem do procedury serwisowej należy odprowadzić z ciała ładunki elektryczne, dotykając uziemionego, metalowego przedmiotu. 3. Odłącz kable Thunderbolt od portów Thunderbolt z tyłu obudowy urządzenia. 4. Odłącz kabel zasilacza od złącza zasilania. 5. Umieść urządzenie na czystej i stabilnej powierzchni. WYMIANA DYSKU 23

28 6. Mocno naciśnij pokrywę górną, aby zwolnić zatrzask, a następnie otwórz pokrywę: Poluzuj śrubę skrzydełkową, która zabezpiecza osłonę dysku, a następnie zdejmij osłonę: WYMIANA DYSKU 24

29 8. Pociągając za uchwyt, ostrożnie wyjmij uszkodzony dysk z obudowy: Uwaga: Dyski są opatrzone etykietami A i B, jednak oznaczenia dysków w programie WD Drive Utilities zależą tylko od wnęki, w której znajduje się dany dysk. Patrząc od przodu urządzenia, lokalizacje dysków są następujące: Wnęka na dysk Lewa Prawa Oznaczenie dysku A B Dyski można zamienić miejscami; w żaden sposób nie wpływa to na działanie urządzenia My Book Thunderbolt Duo ani programu WD Drive Utilities. W takim przypadku należy pamiętać, że niezależnie od etykiet na dyskach oznaczenia A i B odnoszą się do następujących dysków: Dysk A oznacza dysk w lewej wnęce Dysk B oznacza dysk w prawej wnęce 9. Delikatnie wsuń nowy dysk do obudowy, tak aby cały dysk znalazł się wewnątrz. WYMIANA DYSKU 25

30 10. Zainstaluj osłonę dysku i zabezpiecz śrubą skrzydełkową: Uwaga: Nie należy dociągać śruby zbyt mocno. 11. Zamknij pokrywę górną i mocno naciśnij, aby ją zatrzasnąć: Jeśli program WD Drive Utilities nie jest jeszcze uruchomiony, kliknij kolejno Go (Przejdź) > Applications (Aplikacje) > WD Drive Utilities, aby wyświetlić ekran programu WD Drive Utilities (zobacz rys. 3 na str. 9). 13. Podłącz kabel zasilacza od złącza zasilania z tyłu obudowy urządzenia. 14. Podłącz kable Thunderbolt. WYMIANA DYSKU 26

31 15. W zależności od konfiguracji sprzętowej dysku wykonaj następujące czynności: Konfiguracja urządzenia Macierz dyskowa z przeplotem (RAID 0) Procedura Urządzenie My Book Thunderbolt Duo nie pojawia się w oknie programu Finder ani nie jest wyświetlana jego ikona na pulpicie. W takiej sytuacji: a. Jeśli do komputera jest podłączone więcej niż jedno obsługiwane urządzenie, na ekranie programu WD Drive Utilities zaznacz urządzenie, w którym wymieniono dysk, a następnie kliknij kolejno RAID Management (Zarządzanie systemem RAID) > Status (Stan), aby wyświetlić stan urządzenia. b. Sprawdź, czy stan urządzenia jest następujący: Current Configuration Stripe (Bieżąca konfiguracja przeplot) RAID Status Offline Stan systemu RAID nieaktywny) Drive A Status (Stan dysku A) i Drive B Status (Stan dysku B) wskazanie Unknown (Nieznany) dla dysku, który został wymieniony, oraz Online (Aktywny) dla drugiego dysku Ten stan wskazuje, że należy ponownie skonfigurować macierz dyskową RAID 0 (przeplot). c. Kliknij przycisk Configuration (Konfiguracja), aby wyświetlić okno dialogowe umożliwiające zmianę konfiguracji woluminu w macierzy RAID. d. Wykonaj procedurę konfigurowania urządzenia przedstawioną w sekcji Zmienianie konfiguracji urządzenia, rozpoczynając od pkt 5 na str. 14, aby ponownie skonfigurować macierz dyskową RAID 0. e. Po zakończeniu konfiguracji urządzenie My Book Thunderbolt Duo pojawi się w oknie programu Finder, a na pulpicie zostanie wyświetlona jego ikona. f. Kliknij przycisk Status (Stan) i sprawdź, czy stan urządzenia jest następujący: Current Configuration Stripe (Bieżąca konfiguracja przeplot) RAID Status Online (Stan systemu RAID aktywny) Drive A Status Online (Stan dysku A aktywny) Drive B Status Online (Stan dysku B aktywny) Urządzenie jest gotowe do pracy. (cd.) WYMIANA DYSKU 27

32 Konfiguracja urządzenia Macierz dyskowa z dublowaniem (RAID 1) Procedura a. Sprawdź, czy urządzenie My Book Thunderbolt Duo pojawia się w oknie programu Finder oraz czy na pulpicie jest wyświetlana jego ikona. b. Jeśli do komputera jest podłączone więcej niż jedno obsługiwane urządzenie, na ekranie programu WD Drive Utilities zaznacz urządzenie, w którym wymieniono dysk, a następnie kliknij kolejno RAID Management (Zarządzanie systemem RAID) > Status (Stan), aby wyświetlić stan urządzenia. c. Sprawdź, czy stan urządzenia jest następujący: Current Configuration Mirror (Bieżąca konfiguracja dublowanie) RAID Status Degraded (Stan systemu RAID obniżona sprawność) Drive A Status (Stan dysku A) i Drive B Status (Stan dysku B) wskazanie Rebuilding (Odbudowywanie) dla dysku, który został wymieniony, oraz Online (Aktywny) dla drugiego dysku Ten stan wskazuje, że program WD Drive Utilities odbudowuje macierz dyskową w konfiguracji RAID 1 (dublowanie). d. Zaczekaj na zakończenie odbudowywania dysku. Ta procedura może potrwać kilka godzin. e. Po zakończeniu odbudowywania wyświetlany stan urządzenia będzie następujący: Current Configuration Mirror (Bieżąca konfiguracja dublowanie) RAID Status Online (Stan systemu RAID aktywny) Drive A Status Online (Stan dysku A aktywny) Drive B Status Online (Stan dysku B aktywny) Urządzenie jest gotowe do pracy. (cd.) WYMIANA DYSKU 28

33 Konfiguracja urządzenia Procedura JBOD (Dwa niezależne dyski) a. Sprawdź, czy w programie Finder pojawia się dysk urządzenia My Book Thunderbolt Duo, który nie został wymieniony, a na pulpicie jest wyświetlana ikona tego dysku. Nowy (wymieniony) dysk nie pojawia się w programie Finder, a na pulpicie nie ma jego ikony, ponieważ nowy dysk musi najpierw zostać sformatowany za pomocą funkcji wymazywania dysku w programie WD Drive Utilities. b. Jeśli do komputera jest podłączone więcej niż jedno obsługiwane urządzenie, na ekranie programu WD Drive Utilities zaznacz urządzenie zawierające wymieniony właśnie dysk, a następnie kliknij przycisk Drive Erase (Wymaż dysk), aby wyświetlić okno dialogowe Drive Erase (Wymazywanie dysku). c. Wykonaj procedurę wymazywania dysku przedstawioną w sekcji Wymazywanie dysków wurządzeniu, rozpoczynając od pkt 4 na str. 18, aby wymazać i sformatować nowy dysk. OSTROŻNIE! Pamiętaj, aby zaznaczyć pole wyboru nowego (wymienionego) dysku. d. Po zakończeniu wymazywania i formatowania dysku sprawdź, czy dysk pojawia się w programie Finder i czy jego ikona jest wyświetlana na pulpicie. Nowy dysk jest gotowy do pracy. 16. Przejdź do strony internetowej i przeczytaj następujące artykuły w Bazie wiedzy: 7 zawiera informacje o pobieraniu i przywracaniu oprogramowania i obrazu dysku WD zawiera informacje o zwracaniu uszkodzonego dysku. Ważne: Nie należy otwierać wewnętrznego dysku ani demontować jego zespołów. Zespół dysku należy zwrócić w całości do firmy WD. WYMIANA DYSKU 29
