1 Polska Geotermalna Asocjacja im. prof. J. Sokołowskiego Wydział Mechaniczno-Energetyczny Lokalna energetyka geotermalna jako podstawowy składnik OZE w procesie dochodzenia do samowystarczalności energetycznej Polski płk dr hab. inż. Mieczysław Struś, prof. PWr. Warszawa r.

2 Zagadnienia Struktura zużycia paliw Odnawialne zasoby energii i zasoby kopalin surowcowych w Polsce Potencjał zasobów i źródeł energii w aspekcie samowystarczalności energetycznej Polski Wnioski

3

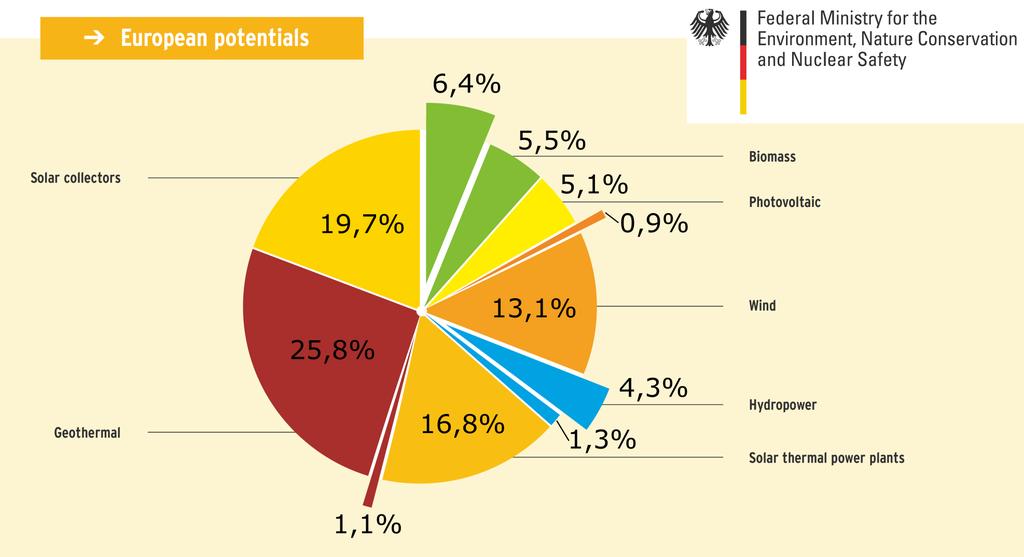

4 Potencjał zasobów odnawialnych Europy Źródło: RENEWABLE ENERGIES Innovations for the future, Federal Ministry for the Environment, Nature Conservation and Nuclear Safety (BMU), 2006

5

6 Wskaźnik Samowystarczalności Energetycznej przy czym E = E + P K E O E P energia pierwotna E K energia z zasobów kopalnych E O energia z zasobów odnawialnych 6

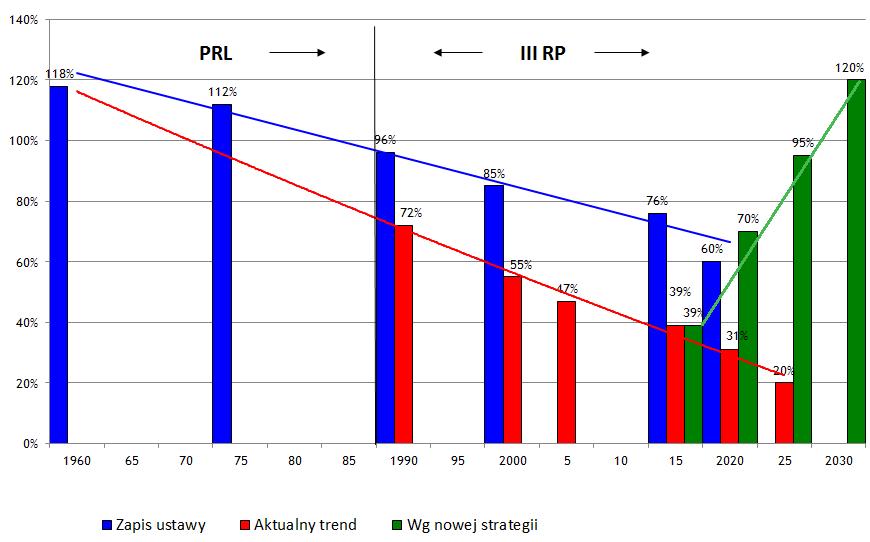

7 Bezpieczeństwo energetyczne Polski

8 Zasoby i zużycie kopalin surowcowych w Polsce Węgiel kamienny: zasoby- 52 mld Mg [1] zużycie- 71,7 mln Mg [2] (725 lat) Węgiel brunatny: zasoby- 23,5 mld Mg [1] zużycie- 63 mln Mg [2] (373 lata) Ropa naftowa : zasoby- 23,5 mln Mg [1] mln Mg (535 mln Mg?) ropa ze skał zużycie- 26,1 mln Mg [2] (ok. 20 lat?) Gaz ziemny: zasoby- 127,5 mld m 3 [1] mld m 3 (2bln m 3? ) z łupków zużycie- 13,6 mld m 3 [2] (ok. 150 lat?) [1] Państwowy Instytut Geologiczny, Bilans zasobów kopalin w Polsce wg stanu na 31 XII 2014r., Warszawa 2015 [2] Główny Urząd Statystyczny, Energia, Warszawa 2016

9 Odnawialne zasoby i źródła energii Wg Ustawy Prawo energetyczne Odnawialne źródło energii źródło wykorzystujące w procesie przetwarzania energię: wiatru promieniowania słonecznego geotermalną fal, prądów i pływów morskich, spadku rzek oraz energię pozyskiwaną z biomasy z biogazu wysypiskowego z biogazu powstałego w procesach odprowadzania lub oczyszczania ścieków albo rozkładu składowanych szczątek roślinnych i zwierzęcych

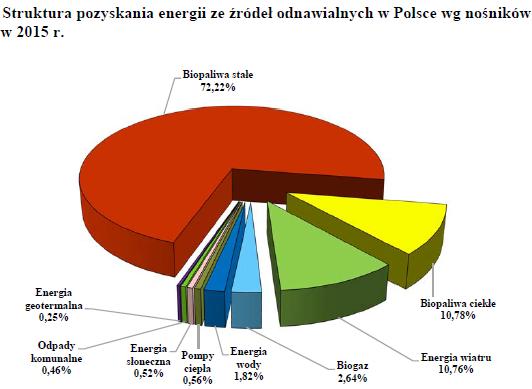

10 Odnawialne zasoby energii w Polsce Energia geotermalna do 3 km głębokości PJ/rok 99% OZE Energia biomasy 525 PJ/rok Energia słoneczna 300 PJ/rok Energia wiatru 150 PJ/rok Energia wodna 40 PJ/rok RAZEM ok. ~ PJ/rok Polska ~3500 PJ/rok, Zasoby OZE ok.180 razy więcej

11

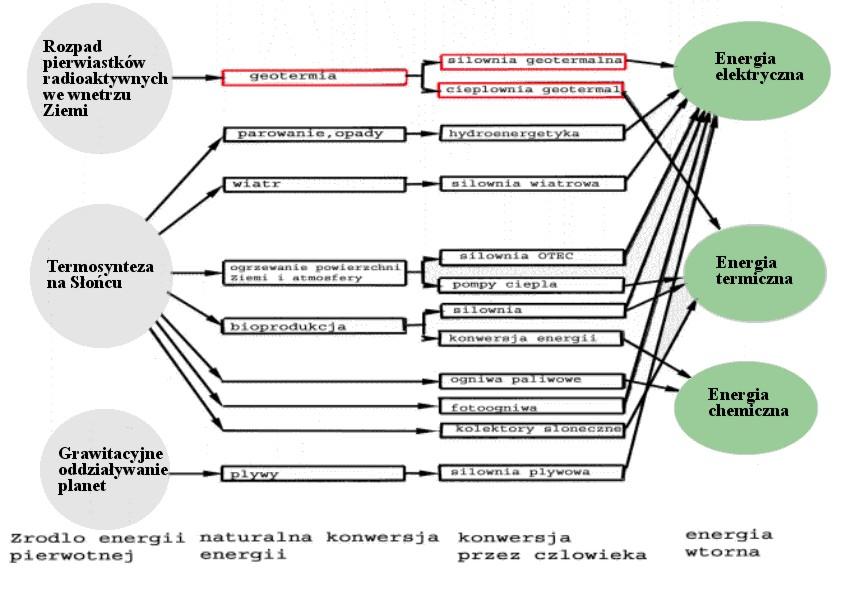

12 Łańcuch przekształceń energii

13

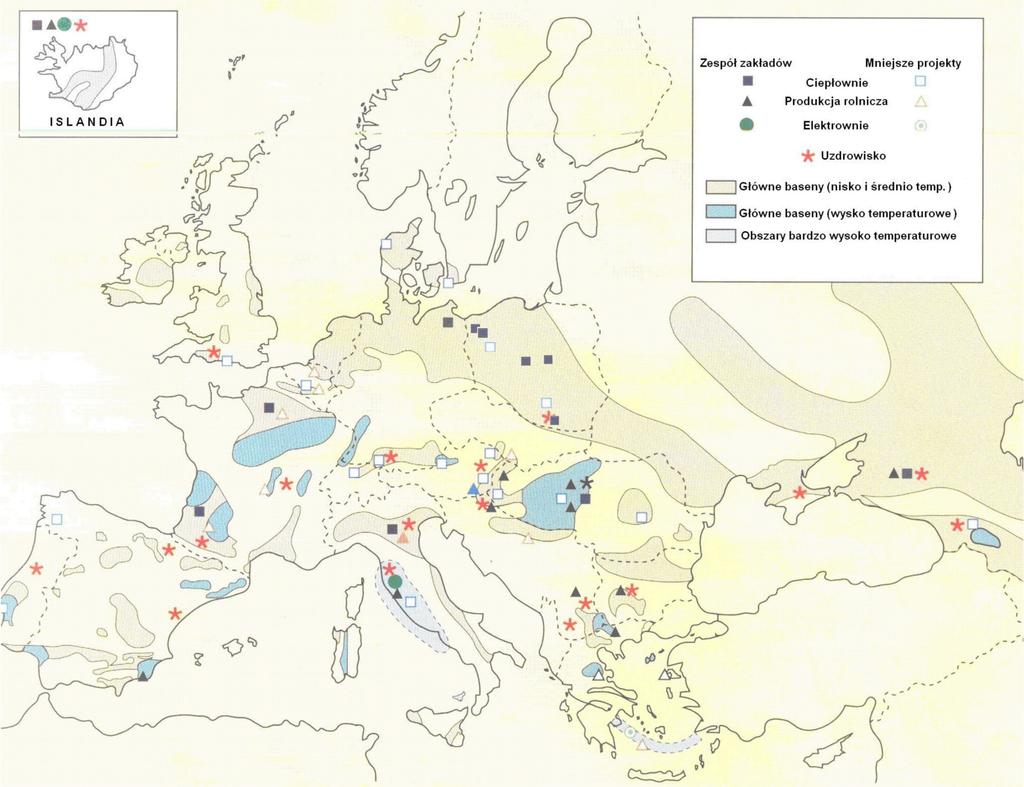

14 Mapa zasobów geotermalnych Europy

15

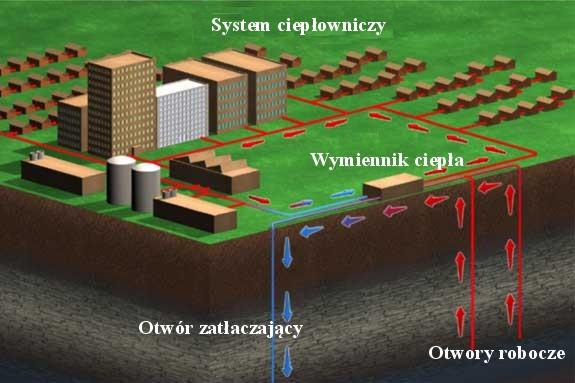

16 Geotermalny system ciepłowniczy

17 Elektrownia geotermalna

18 Biopaliwa benzyny silnikowe zawierające powyżej 10,0% objętościowo biokomponentów lub powyżej 22,0% objętościowo eterów olej napędowy zawierający powyżej 7,0% objętościowo biokomponentów ester, bioetanol, biometanol, biobutanol, dimetyloeter oraz czysty olej roślinny, biowęglowodory ciekłe, bio propan-butan stanowiące samoistne paliwa ciekłe Biogaz (metan) - gaz pozyskany z biomasy Biowodór - wodór pozyskiwany z biomasy

19 Wg założeń MG 2020 r. 10% biopaliw w transporcie - Estry 1,5 mln ton rzepaku -> 500 tys. ha - Bioetanol 2,4 mln ton ziarna -> 600 tys. ha (ziemniak, burak, melasa) Możliwości produkcyjne Razem 1,1 mln ha areału 4 mln ha, co stanowi 25% UR 9 mln ton rzepaku 10 mln ton ziarna (ziemniaki, buraki, melasa) 3 mln ton estru 3 mln ton etanolu ~ 50 % aktualnego zużycia paliw ciekłych w transporcie

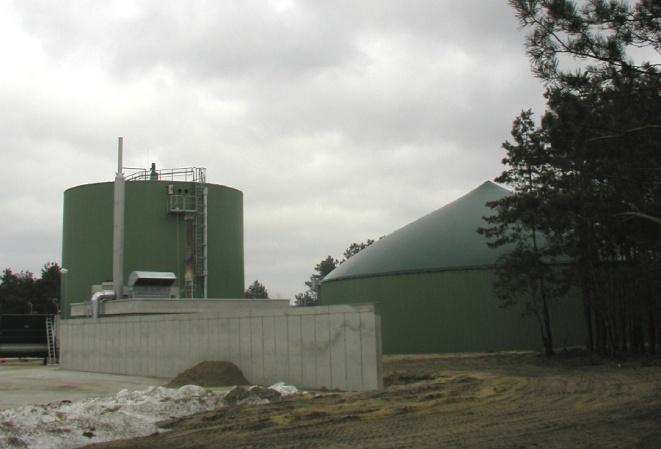

20 Jak powstaje biogaz? Biogaz może powstawać samorzutnie, lub może być produkowany celowo. Obecnie źródła powstawania biogazu możemy zamknąć w czterech kategoriach: - składowiska odpadów - oczyszczalnie ścieków - biogazownie rolnicze - biogazownie energetyczne

21 Wg założeń Ministerstwa Gospodarki -> tys. ha realizacja zobowiązań Możliwości produkcyjne 3 mln ha [ugory, odłogi, łąki, część ornych (kukurydza)] Zasoby górnicze + 8 mld m 3 => 50 % zużycia gazu 8 mld m 3 gaz własny trad. => 50 % zużycia Wykorzystane jako: 20 % jako paliwo transportowe i 80 % energetyka

22 Centrum agro-biopaliwowo-energetyczne

23 WNIOSKI Przemysł geotermiczny, biopaliw ciekłych i gazowych może stanowić podstawę samowystarczalności energetycznej naszego Kraju Konwersja energii pierwotnej zawartej w kopalnych surowcach energetycznych i OZE może zapewnić pełna samowystarczalność energetyczna Polski i eksport Kształcenie w zakresie projektowania i budowy zakładów geotermalnych, agrorafinerii, biogazowni i innych wykorzystujących odnawialne zasoby energii jest racjonalne z ekonomicznego i ekologicznego, a także społecznego (nowe miejsca pracy, ożywienie gospodarcze, nadzieja na lepsze jutro) punktu widzenia wpisując się w działania zgodne z Polską Racją Stanu

24 Dziękuję za uwagę
