1 SYSTEM KONTROLI DOSTĘPU

2 SPIS TREŚCI Systemy ryglujące strona 156 Wyłączniki z ryglem strona 158 Rozgałęźniki typu X strona 159 Zamki ryglujące typ AI / AIE strona 160 Systemy Iso-Lok strona 161 System kontroli dostępu

3 System kontroli dostępu Systemy ryglujące Prostota i niezawodność działania Wszechstronność aplikacji Możliwość zastosowań w bardzo trudnych warunkach Wykonanie ze stali kwasoodpornej Funkcja Istota działania systemów kontroli dostępu Castell polega na wymuszaniu sekwencji czynności związanych z użytkowaniem i serwisem maszyn i urządzeń, tak aby zachowane zostały wymogi bezpieczeństwa. Dostęp do miejsc zagrożenia możliwy jest wyłącznie po spełnieniu warunków narzuconych przez procedury bezpieczeństwa. Działanie układu oparte jest na systemie kluczy i zamków ryglujących wykonanych ze stali kwasoodpornych. Zaletą tej technologii jest duża prostota, brak konieczności stosowania zamków elektromechanicznych oraz możliwość zastosowania w trudnych warunkach. Przykładowa aplikacja Wyłącznik główny W wyłącza urządzenia pracujące w celach 1,2,3, do których możliwy jest dostęp przez oddzielne bramy (zasuwy). Przebywanie w celach w czasie pracy urządzeń jest niebezpieczne dla zdrowia. Wyłączenie wyłącznika W (zatrzymanie pracy) umożliwia zwolnienie klucza K i włożenie go do gniazda rozgałęziającego X. Umieszczenie klucza w gnieździe pozwala na zwolnienie trzech kluczy operacyjnych, przeznaczonych do otwierania zamków ryglujących w poszczególnych W (Wyłącznik główny) 1 celach. Zamki ryglujące pozwalają na wyjęcie kluczy jedynie w pozycji kiedy brama jest zamknięta tzn. kiedy człowiek znajduje się na zewnątrz niebezpiecznego obszaru. Ponowne włączenie wyłącznika W możliwe jest jedynie w przypadku kiedy: po zamknięciu wszystkich celi 1,2,3 klucze operacyjne zostaną włożone do rozgałęźnika X, umożliwiając zwolnienie klucza K, który włożony jest do wyłącznika W umożliwi zmianę jego pozycji na aktywną. 2 3 K X (Rozgałęźnik) 156 Zamówienia : tel fax

4 System kontroli dostępu Rodzaje zamków Zamek typu FS Klucze 51 Można kodować za pomocą maks. trzech cyfr lub liter. Jest to najpopularniejszy zamek z łatwą identyfikacją kodu. FK4: Klucz standardowy do zamka FS. Niklowany FKW6: Klucz z uszczelnieniem do zamka FS. Niklowany Do trzech symboli FKW3: Klucz z uchwytem i uszczelnieniem do zamka FS. Wymagany do wyłącznika >63A, którym trudno jest manewrować. Dostępny w wersji niklowanej, lakierowanej lub mosiężnej Zamek typu Q W razie potrzeby kodowania za pomocą większej liczby cyfr lub liter, należy wybrać zamek typu Q. Zamek ten jest nieco bardziej wrażliwy na zapylenie i zabrudzenie. QS: Klucz z uszczelnieniem do zamka Q. Dostępny w wersji mosiężnej lub niklowanej Castell Pokrywa ochronna KTU 579 Flip-s: Pokrywa ochronna z nierdzewnej stali, automatycznie zamykana, z otworem do zawieszenia kłódki Do szesciu symboli info@pl.oem.se 157

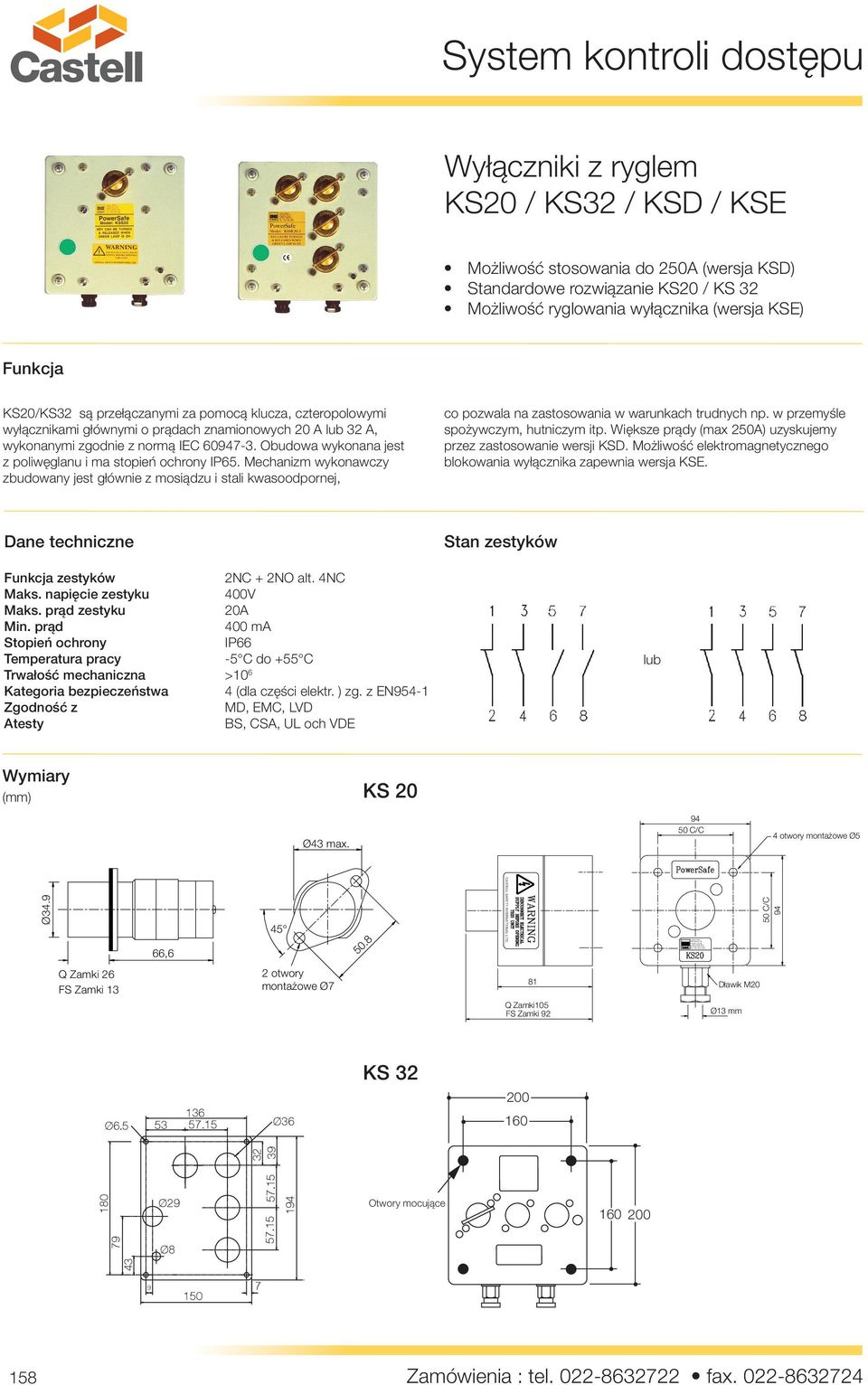

5 CASTELL SAFETY INTERNATIONAL LTD. Castell Safety International Ltd. Kingsbury Road London NW9 8UR Tel: Fax: System kontroli dostępu Wyłączniki z ryglem KS20 / KS32 / KSD / KSE Możliwość stosowania do 250A (wersja KSD) Standardowe rozwiązanie KS20 / KS 32 Możliwość ryglowania wyłącznika (wersja KSE) Funkcja KS20/KS32 są przełączanymi za pomocą klucza, czteropolowymi wyłącznikami głównymi o prądach znamionowych 20 A lub 32 A, wykonanymi zgodnie z normą IEC Obudowa wykonana jest z poliwęglanu i ma stopień ochrony IP65. Mechanizm wykonawczy zbudowany jest głównie z mosiądzu i stali kwasoodpornej, co pozwala na zastosowania w warunkach trudnych np. w przemyśle spożywczym, hutniczym itp. Większe prądy (max 250A) uzyskujemy przez zastosowanie wersji KSD. Możliwość elektromagnetycznego blokowania wyłącznika zapewnia wersja KSE. Dane techniczne Funkcja zestyków 2NC + 2NO alt. 4NC Maks. napięcie zestyku 400V Maks. prąd zestyku 20A Min. prąd 400 ma Stopień ochrony IP66 Temperatura pracy -5 C do +55 C Trwałość mechaniczna >10 6 Kategoria bezpieczeństwa 4 (dla części elektr. ) zg. z EN954-1 Zgodność z MD, EMC, LVD Atesty BS, CSA, UL och VDE Stan zestyków lub Wymiary (mm) KS 20 Ø43 max C/C 4 otwory montażowe Ø5 Ø , C/C 94 Q Zamki 26 FS Zamki 13 2 otwory montażowe Ø7 81 Dławik M20 Q Zamki105 FS Zamki 92 Ø13 mm KS 32 Ø Ø Ø29 Ø Otwory mocujące Zamówienia : tel fax

6 System kontroli dostępu Rozgałęźnik typ X Rozwiązanie dopasowane do aplikacji Dostosowany do trudnych warunków Niezawodność działania Funkcja Istota działania rozgałęźnika X polega na tym, iż klucze operacyjne pozwalające na otwarcie zamków ryglujących mogą być dostępne jedynie po włożeniu klucza nadzorującego wyłączenie wyłącznika głównego. Powyższa funkcja działa w dwie strony tzn. wyciągnięcie klucza przeznaczonego do odblokowania wyłącznika możliwe jest jedynie w wypadku powrotu do rozgałęźnika wszystkich kluczy operacyjnych. Ilość kluczy operacyjnych jest praktycznie nieograniczona. Oprócz standardowych aplikacji możliwe jest przygotowanie przez producenta specjalnych rozgałęźników odpowiadających aplikacjom klientów. Urządzenie wykonane jest ze stali kwasoodpornej. Konstrukcja rozgałęźnika przygotowywana jest zgodnie z potrzebami aplikacji klienta. Dane techniczne Montaż Poziomy lub pionowy (patrz rysunek) Zakres temperatur -30 C do +60 C Trwałość mechaniczna >10 6 Kategoria bezpieczeństwa 4 (jako system) Zgodność z Dyrektywą Maszynową KS20 Rozgałęźnik typ X Zamki Zamki Wymiary (mm) Montaż poziomy / pionowy 4 otwory montażowe Ø info@pl.oem.se 159

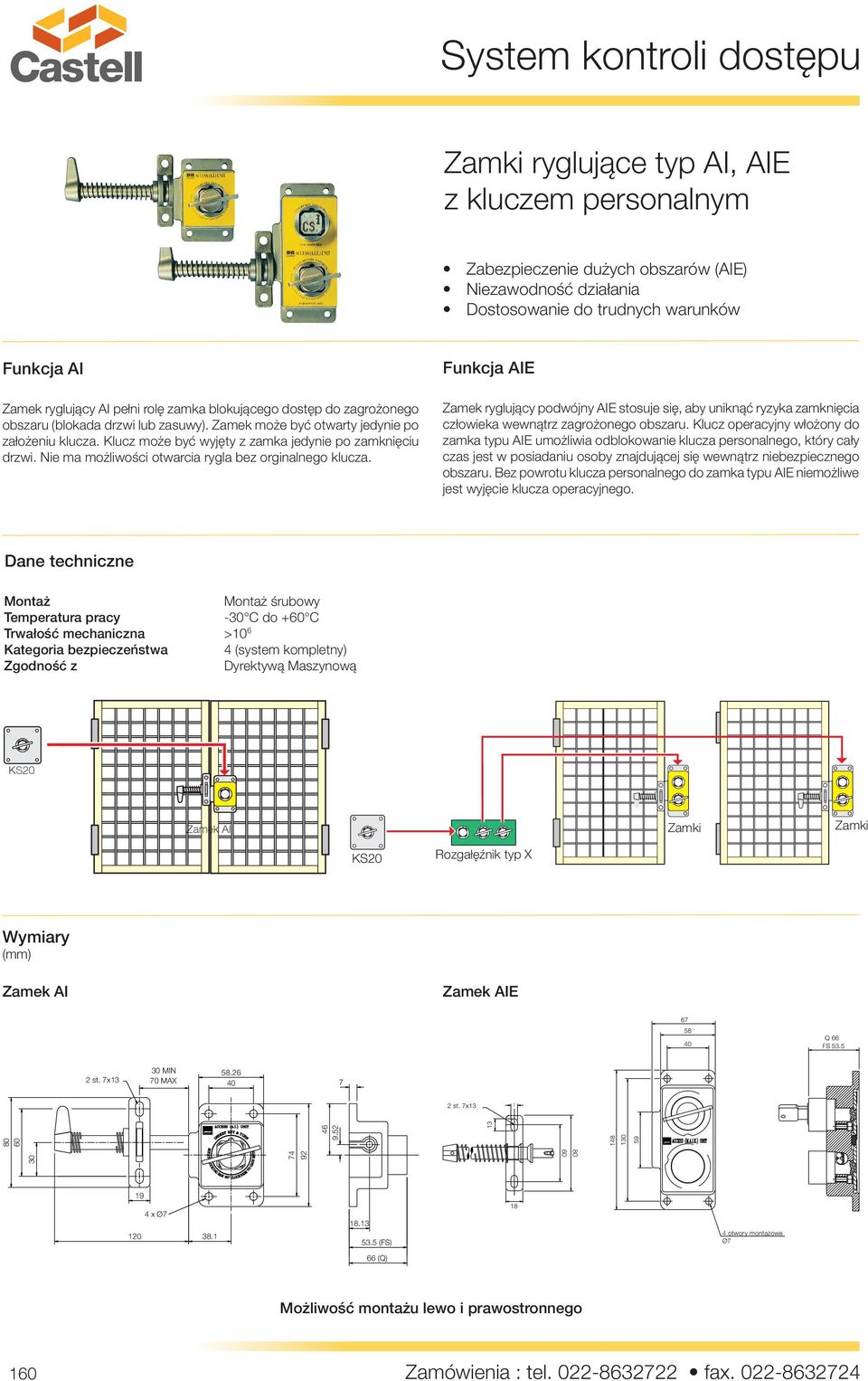

7 System kontroli dostępu Zamki ryglujące typ AI, AIE z kluczem personalnym Zabezpieczenie dużych obszarów (AIE) Niezawodność działania Dostosowanie do trudnych warunków Funkcja AI Zamek ryglujący AI pełni rolę zamka blokującego dostęp do zagrożonego obszaru (blokada drzwi lub zasuwy). Zamek może być otwarty jedynie po założeniu klucza. Klucz może być wyjęty z zamka jedynie po zamknięciu drzwi. Nie ma możliwości otwarcia rygla bez orginalnego klucza. Funkcja AIE Zamek ryglujący podwójny AIE stosuje się, aby uniknąć ryzyka zamknięcia człowieka wewnątrz zagrożonego obszaru. Klucz operacyjny włożony do zamka typu AIE umożliwia odblokowanie klucza personalnego, który cały czas jest w posiadaniu osoby znajdującej się wewnątrz niebezpiecznego obszaru. Bez powrotu klucza personalnego do zamka typu AIE niemożliwe jest wyjęcie klucza operacyjnego. Dane techniczne Montaż Montaż śrubowy Temperatura pracy -30 C do +60 C Trwałość mechaniczna >10 6 Kategoria bezpieczeństwa 4 (system kompletny) Zgodność z Dyrektywą Maszynową KS20 Zamek AI Zamki Zamki KS20 Rozgałęźnik typ X Wymiary (mm) Zamek AI Zamek AIE Q 66 FS st. 7x13 30 MIN 70 MAX st. 7x x Ø (FS) 18 4 otwory montażowe Ø7 66 (Q) Możliwość montażu lewo i prawostronnego 160 Zamówienia : tel fax

8 System kontroli dostępu Klamry spinajace Prostota i niezawodność działania Wszechstronność aplikacji Możliwość zastosowań w bardzo trudnych warunkach Wykonanie ze stali kwasoodpornej Funkcja Klamry spinajace umieszcza się w odpowiednich otworach pozycjonujących wyłączników powodując ich zablokowanie. Każdy z operatorów może umieścić swoje zamknięcie personalne w otworach klamry i zablokować możliwość jej otwarcia. Aby otworzyć klamę spinającą wszystkie zamknięcia personalne muszą być usunięte z otworów klamry. Klamry zapobiegają nieuprawnionemu załączeniu wyłącznika elektrycznego lub zaworu. Można je używać również jako systemy wymuszające określoną pozycję wyłącznika (utrzymanie określonego trybu pracy). Dane techniczne Materiał Wysokość klamry Średnica klamry Waga PTFE 24mm lub 42 mm 5 mm 150g Wymiary (mm) ,00 5,00 58,00 5,00 91,10 62,10 Ø6, ,10 109,10 Ø6,70 Poprzez blokowanie wyłącznika głównego za pomocą kłódek, obsługa może pracować bezpiecznie, bez ryzyka, że ktoś przypadkowo uruchomi maszyny. Zestaw serwisowy Zawiera kłódkę, klamrę spinającą i poręczną torebkę do przytwierdzenia na pasie. Nr katalogowy Opis Klamra spinająca z uchem 24 mm Klamra spinająca z uchem 42 mm Zestaw serwisowy info@pl.oem.se 161

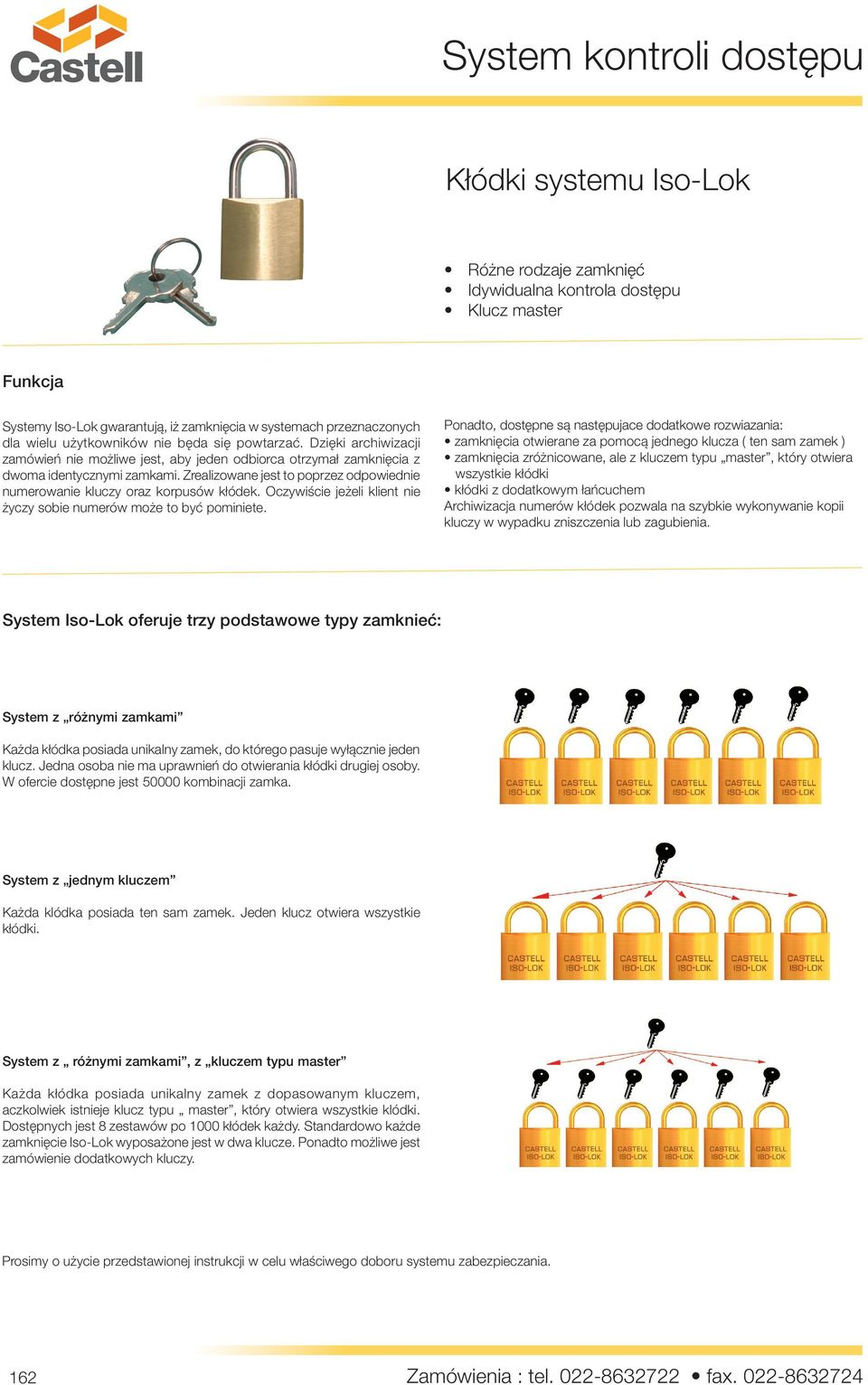

9 System kontroli dostępu Kłódki systemu Iso-Lok Różne rodzaje zamknięć Idywidualna kontrola dostępu Klucz master Funkcja Systemy Iso-Lok gwarantują, iż zamknięcia w systemach przeznaczonych dla wielu użytkowników nie będa się powtarzać. Dzięki archiwizacji zamówień nie możliwe jest, aby jeden odbiorca otrzymał zamknięcia z dwoma identycznymi zamkami. Zrealizowane jest to poprzez odpowiednie numerowanie kluczy oraz korpusów kłódek. Oczywiście jeżeli klient nie życzy sobie numerów może to być pominiete. Ponadto, dostępne są następujace dodatkowe rozwiazania: zamknięcia otwierane za pomocą jednego klucza ( ten sam zamek ) zamknięcia zróżnicowane, ale z kluczem typu master, który otwiera wszystkie kłódki kłódki z dodatkowym łańcuchem Archiwizacja numerów kłódek pozwala na szybkie wykonywanie kopii kluczy w wypadku zniszczenia lub zagubienia. System Iso-Lok oferuje trzy podstawowe typy zamknieć: System z różnymi zamkami Każda kłódka posiada unikalny zamek, do którego pasuje wyłącznie jeden klucz. Jedna osoba nie ma uprawnień do otwierania kłódki drugiej osoby. W ofercie dostępne jest kombinacji zamka. System z jednym kluczem Każda klódka posiada ten sam zamek. Jeden klucz otwiera wszystkie kłódki. System z różnymi zamkami, z kluczem typu master Każda kłódka posiada unikalny zamek z dopasowanym kluczem, aczkolwiek istnieje klucz typu master, który otwiera wszystkie klódki. Dostępnych jest 8 zestawów po 1000 kłódek każdy. Standardowo każde zamknięcie Iso-Lok wyposażone jest w dwa klucze. Ponadto możliwe jest zamówienie dodatkowych kluczy. Prosimy o użycie przedstawionej instrukcji w celu właściwego doboru systemu zabezpieczania. 162 Zamówienia : tel fax

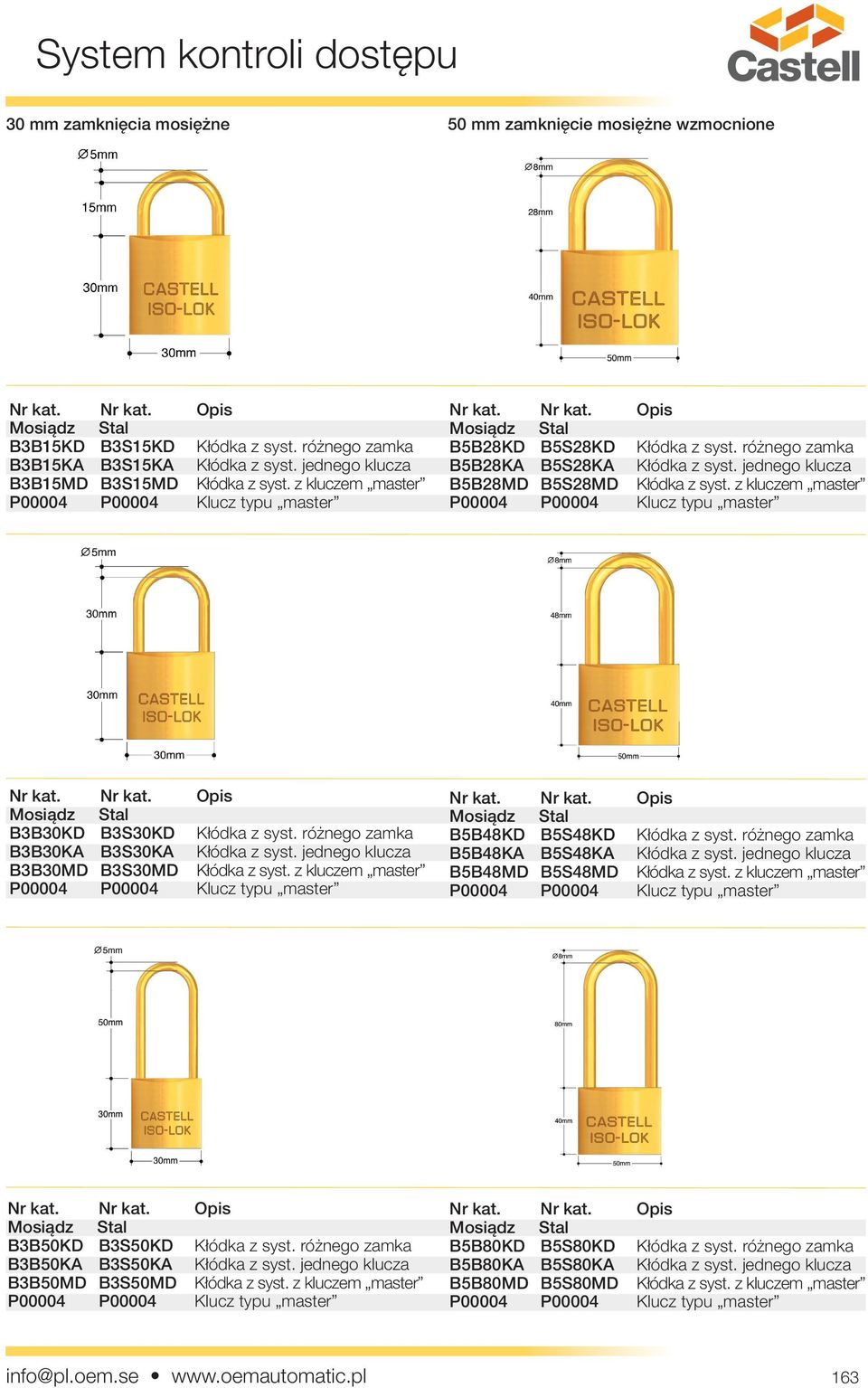

10 System kontroli dostępu 30 mm zamknięcia mosiężne 50 mm zamknięcie mosiężne wzmocnione B3B15KD B3S15KD Kłódka z syst. różnego zamka B3B15KA B3S15KA Kłódka z syst. jednego klucza B3B15MD B3S15MD Kłódka z syst. z kluczem master B5B28KD B5S28KD Kłódka z syst. różnego zamka B5B28KA B5S28KA Kłódka z syst. jednego klucza B5B28MD B5S28MD Kłódka z syst. z kluczem master B3B30KD B3S30KD Kłódka z syst. różnego zamka B3B30KA B3S30KA Kłódka z syst. jednego klucza B3B30MD B3S30MD Kłódka z syst. z kluczem master B5B48KD B5S48KD Kłódka z syst. różnego zamka B5B48KA B5S48KA Kłódka z syst. jednego klucza B5B48MD B5S48MD Kłódka z syst. z kluczem master B3B50KD B3S50KD Kłódka z syst. różnego zamka B3B50KA B3S50KA Kłódka z syst. jednego klucza B3B50MD B3S50MD Kłódka z syst. z kluczem master B5B80KD B5S80KD Kłódka z syst. różnego zamka B5B80KA B5S80KA Kłódka z syst. jednego klucza B5B80MD B5S80MD Kłódka z syst. z kluczem master info@pl.oem.se 163
