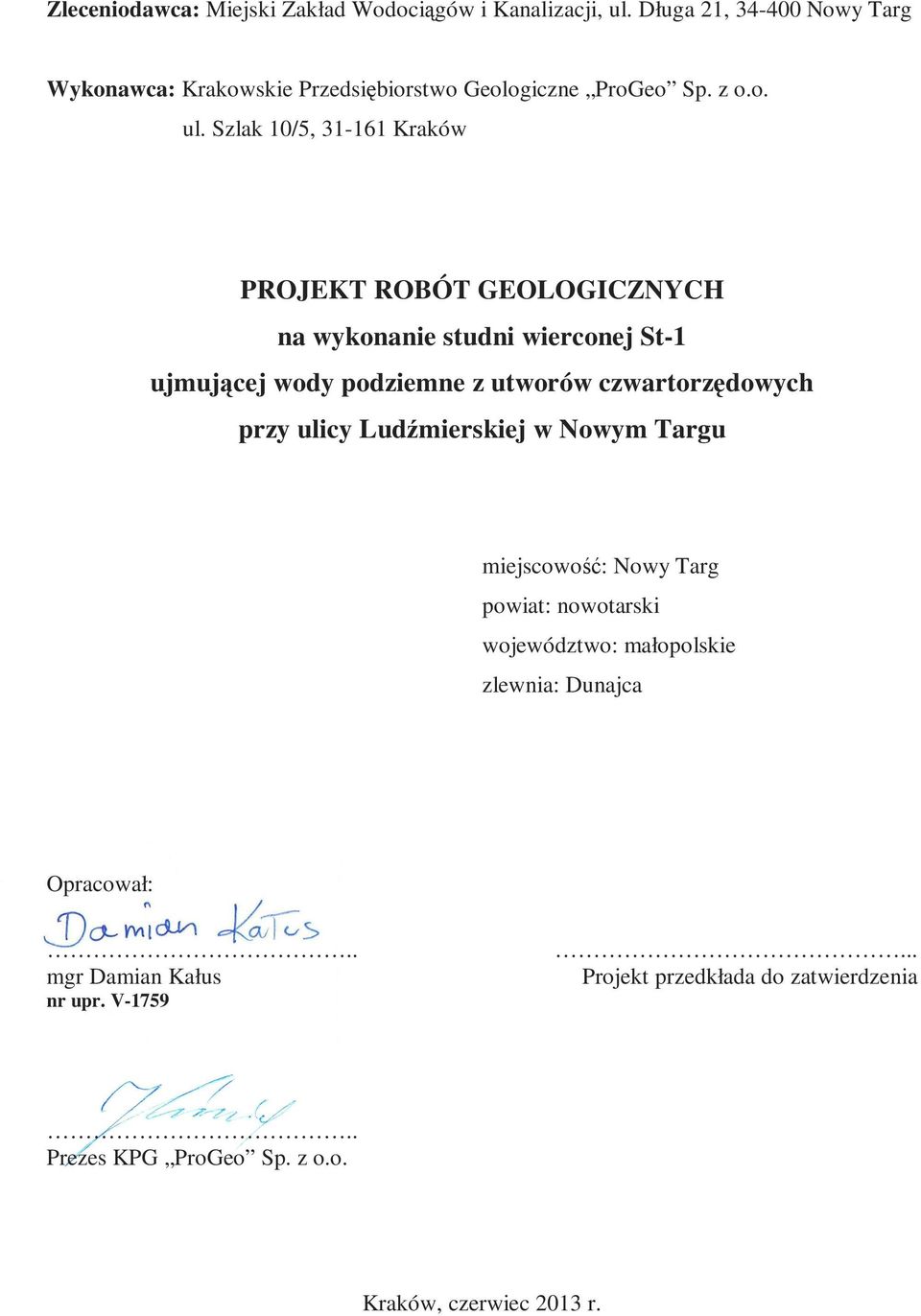

1 Zleceniodawca: Miejski Zakład Wodociągów i Kanalizacji, ul. Długa 21, Nowy Targ Wykonawca: Krakowskie Przedsiębiorstwo Geologiczne ProGeo Sp. z o.o. ul. Szlak 10/5, Kraków PROJEKT ROBÓT GEOLOGICZNYCH na wykonanie studni wierconej St-1 ujmującej wody podziemne z utworów czwartorzędowych przy ulicy Ludźmierskiej w Nowym Targu miejscowość: Nowy Targ powiat: nowotarski województwo: małopolskie zlewnia: Dunajca Opracował:.. mgr Damian Kałus nr upr. V Projekt przedkłada do zatwierdzenia.. Prezes KPG ProGeo Sp. z o.o. Kraków, czerwiec 2013 r.

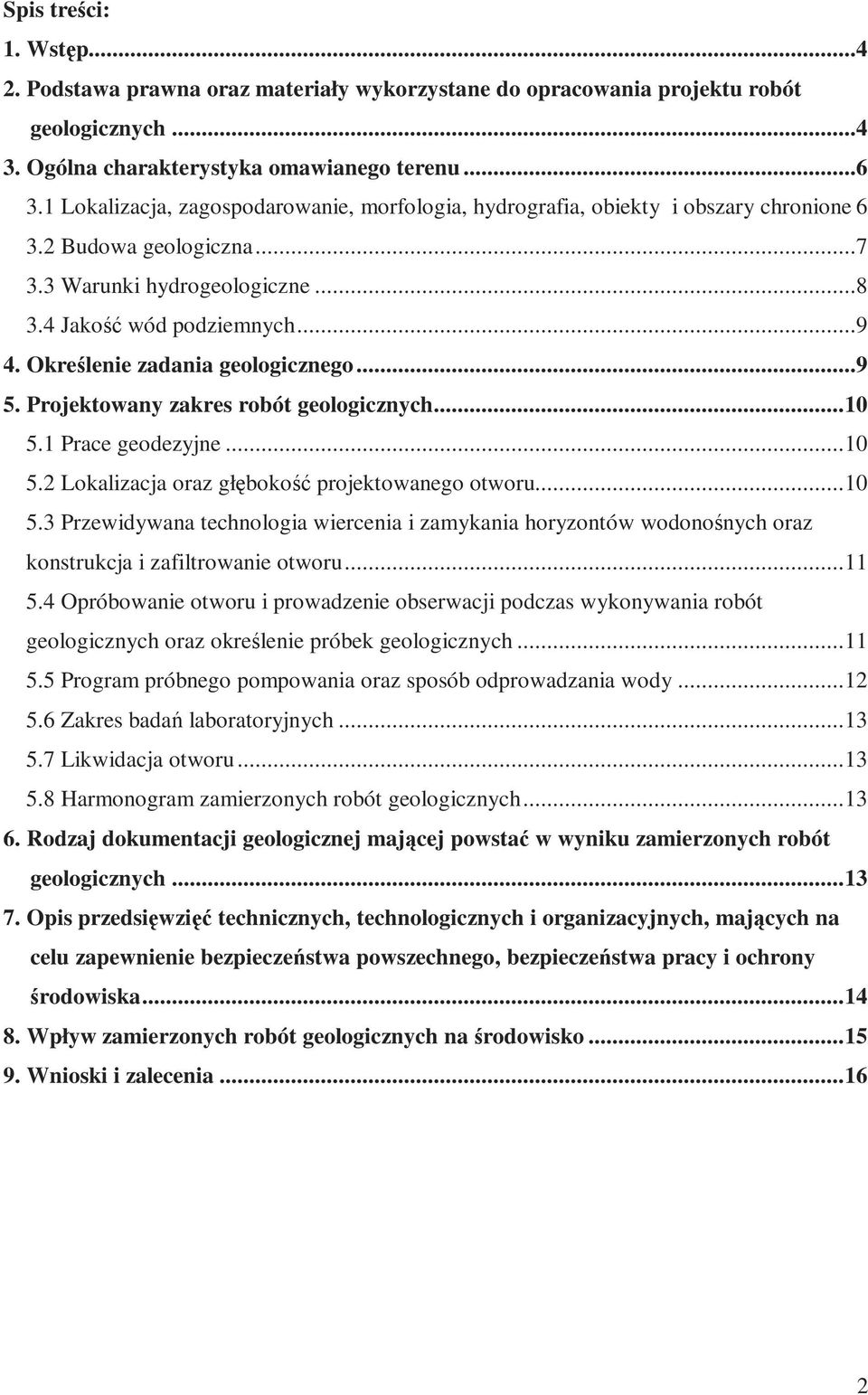

2 Spis treści: 1. Wstęp Podstawa prawna oraz materiały wykorzystane do opracowania projektu robót geologicznych Ogólna charakterystyka omawianego terenu Lokalizacja, zagospodarowanie, morfologia, hydrografia, obiekty i obszary chronione Budowa geologiczna Warunki hydrogeologiczne Jakość wód podziemnych Określenie zadania geologicznego Projektowany zakres robót geologicznych Prace geodezyjne Lokalizacja oraz głębokość projektowanego otworu Przewidywana technologia wiercenia i zamykania horyzontów wodonośnych oraz konstrukcja i zafiltrowanie otworu Opróbowanie otworu i prowadzenie obserwacji podczas wykonywania robót geologicznych oraz określenie próbek geologicznych Program próbnego pompowania oraz sposób odprowadzania wody Zakres badań laboratoryjnych Likwidacja otworu Harmonogram zamierzonych robót geologicznych Rodzaj dokumentacji geologicznej mającej powstać w wyniku zamierzonych robót geologicznych Opis przedsięwzięć technicznych, technologicznych i organizacyjnych, mających na celu zapewnienie bezpieczeństwa powszechnego, bezpieczeństwa pracy i ochrony środowiska Wpływ zamierzonych robót geologicznych na środowisko Wnioski i zalecenia

3 Spis załączników tekstowych: Załącznik tekstowy 1 Wypis z rejestru gruntów Załącznik tekstowy 2 Zgoda Burmistrza Miasta Nowy Targ na wejście w teren oraz budowę studni Załącznik tekstowy 3 Archiwalne wyniki wierceń Spis załączników graficznych: Załącznik 1 Mapa poglądowa w skali 1 : Załącznik 2 Mapa dokumentacyjna z elementami hydrogeologii w skali 1 : Załącznik 3 Kopia mapy ewidencji gruntów w skali 1 : 1000 Załącznik 4 Kopia mapy zasadniczej w skali 1 : 1000 Załącznik 5 Wycinek Mapy geośrodowiskowej Polski w skali 1 : , ark. Czarny Dunajec (1048) oraz ark. Nowy Targ (1049) Załącznik 6 Wycinek Szczegółowej mapy geologicznej Polski w skali 1 : , ark. Czarny Dunajec (1048) oraz ark. Nowy Targ (1049) Załącznik 7 Przekroje hydrogeologiczne: I-I i II-II skala: 1 : 500 / 1: Załącznik 8 Schemat geologiczno-techniczny projektowanej studni wierconej St-1 3

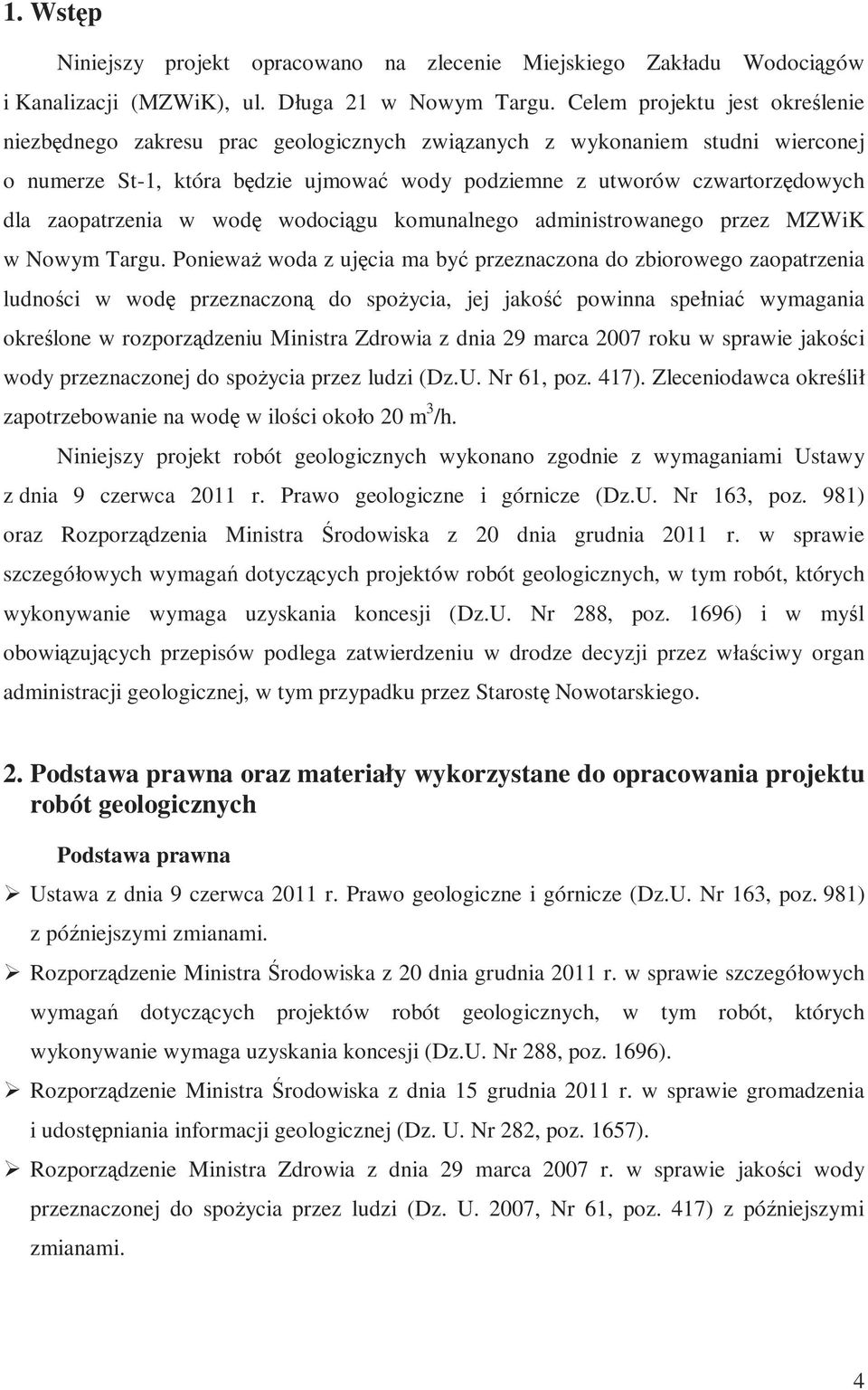

4 1. Wstęp Niniejszy projekt opracowano na zlecenie Miejskiego Zakładu Wodociągów i Kanalizacji (MZWiK), ul. Długa 21 w Nowym Targu. Celem projektu jest określenie niezbędnego zakresu prac geologicznych związanych z wykonaniem studni wierconej o numerze St-1, która będzie ujmować wody podziemne z utworów czwartorzędowych dla zaopatrzenia w wodę wodociągu komunalnego administrowanego przez MZWiK w Nowym Targu. Ponieważ woda z ujęcia ma być przeznaczona do zbiorowego zaopatrzenia ludności w wodę przeznaczoną do spożycia, jej jakość powinna spełniać wymagania określone w rozporządzeniu Ministra Zdrowia z dnia 29 marca 2007 roku w sprawie jakości wody przeznaczonej do spożycia przez ludzi (Dz.U. Nr 61, poz. 417). Zleceniodawca określił zapotrzebowanie na wodę w ilości około 20 m 3 /h. Niniejszy projekt robót geologicznych wykonano zgodnie z wymaganiami Ustawy z dnia 9 czerwca 2011 r. Prawo geologiczne i górnicze (Dz.U. Nr 163, poz. 981) oraz Rozporządzenia Ministra Środowiska z 20 dnia grudnia 2011 r. w sprawie szczegółowych wymagań dotyczących projektów robót geologicznych, w tym robót, których wykonywanie wymaga uzyskania koncesji (Dz.U. Nr 288, poz. 1696) i w myśl obowiązujących przepisów podlega zatwierdzeniu w drodze decyzji przez właściwy organ administracji geologicznej, w tym przypadku przez Starostę Nowotarskiego. 2. Podstawa prawna oraz materiały wykorzystane do opracowania projektu robót geologicznych Podstawa prawna Ustawa z dnia 9 czerwca 2011 r. Prawo geologiczne i górnicze (Dz.U. Nr 163, poz. 981) z późniejszymi zmianami. Rozporządzenie Ministra Środowiska z 20 dnia grudnia 2011 r. w sprawie szczegółowych wymagań dotyczących projektów robót geologicznych, w tym robót, których wykonywanie wymaga uzyskania koncesji (Dz.U. Nr 288, poz. 1696). Rozporządzenie Ministra Środowiska z dnia 15 grudnia 2011 r. w sprawie gromadzenia i udostępniania informacji geologicznej (Dz. U. Nr 282, poz. 1657). Rozporządzenie Ministra Zdrowia z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi (Dz. U. 2007, Nr 61, poz. 417) z późniejszymi zmianami. 4

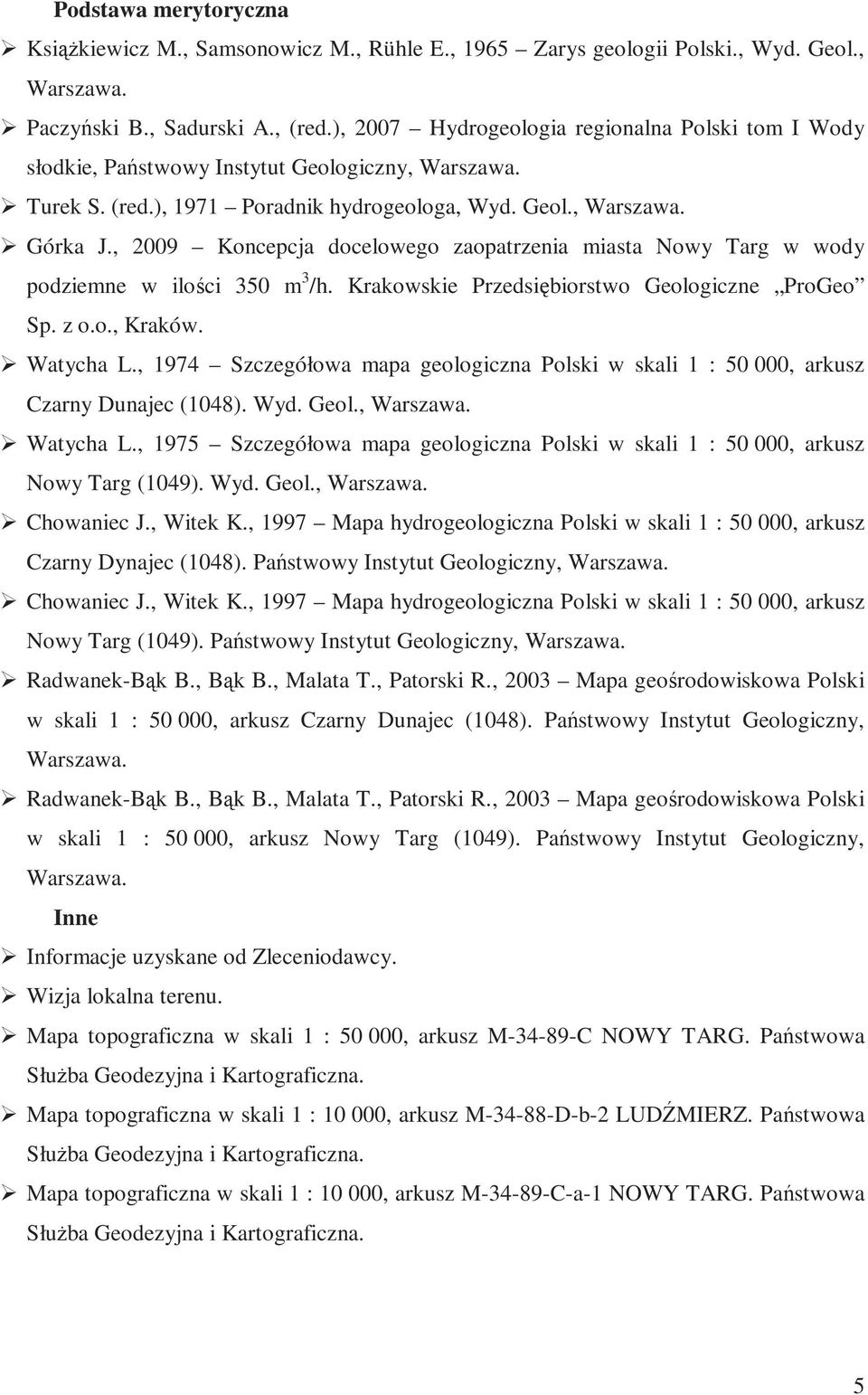

5 Podstawa merytoryczna Książkiewicz M., Samsonowicz M., Rühle E., 1965 Zarys geologii Polski., Wyd. Geol., Warszawa. Paczyński B., Sadurski A., (red.), 2007 Hydrogeologia regionalna Polski tom I Wody słodkie, Państwowy Instytut Geologiczny, Warszawa. Turek S. (red.), 1971 Poradnik hydrogeologa, Wyd. Geol., Warszawa. Górka J., 2009 Koncepcja docelowego zaopatrzenia miasta Nowy Targ w wody podziemne w ilości 350 m 3 /h. Krakowskie Przedsiębiorstwo Geologiczne ProGeo Sp. z o.o., Kraków. Watycha L., 1974 Szczegółowa mapa geologiczna Polski w skali 1 : , arkusz Czarny Dunajec (1048). Wyd. Geol., Warszawa. Watycha L., 1975 Szczegółowa mapa geologiczna Polski w skali 1 : , arkusz Nowy Targ (1049). Wyd. Geol., Warszawa. Chowaniec J., Witek K., 1997 Mapa hydrogeologiczna Polski w skali 1 : , arkusz Czarny Dynajec (1048). Państwowy Instytut Geologiczny, Warszawa. Chowaniec J., Witek K., 1997 Mapa hydrogeologiczna Polski w skali 1 : , arkusz Nowy Targ (1049). Państwowy Instytut Geologiczny, Warszawa. Radwanek-Bąk B., Bąk B., Malata T., Patorski R., 2003 Mapa geośrodowiskowa Polski w skali 1 : , arkusz Czarny Dunajec (1048). Państwowy Instytut Geologiczny, Warszawa. Radwanek-Bąk B., Bąk B., Malata T., Patorski R., 2003 Mapa geośrodowiskowa Polski w skali 1 : , arkusz Nowy Targ (1049). Państwowy Instytut Geologiczny, Warszawa. Inne Informacje uzyskane od Zleceniodawcy. Wizja lokalna terenu. Mapa topograficzna w skali 1 : , arkusz M C NOWY TARG. Państwowa Służba Geodezyjna i Kartograficzna. Mapa topograficzna w skali 1 : , arkusz M D-b-2 LUDŹMIERZ. Państwowa Służba Geodezyjna i Kartograficzna. Mapa topograficzna w skali 1 : , arkusz M C-a-1 NOWY TARG. Państwowa Służba Geodezyjna i Kartograficzna. 5

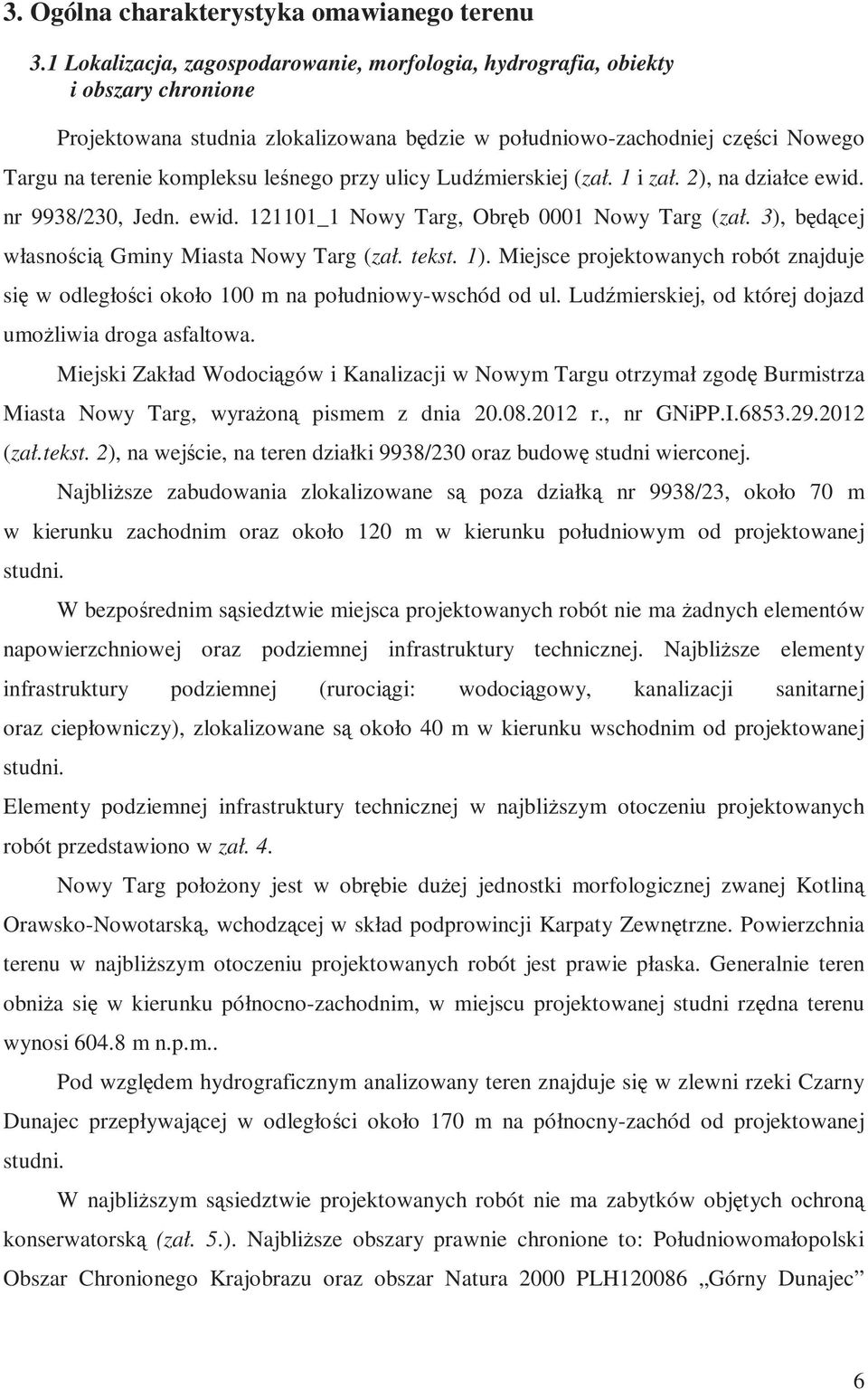

6 3. Ogólna charakterystyka omawianego terenu 3.1 Lokalizacja, zagospodarowanie, morfologia, hydrografia, obiekty i obszary chronione Projektowana studnia zlokalizowana będzie w południowo-zachodniej części Nowego Targu na terenie kompleksu leśnego przy ulicy Ludźmierskiej (zał. 1 i zał. 2), na działce ewid. nr 9938/230, Jedn. ewid _1 Nowy Targ, Obręb 0001 Nowy Targ (zał. 3), będącej własnością Gminy Miasta Nowy Targ (zał. tekst. 1). Miejsce projektowanych robót znajduje się w odległości około 100 m na południowy-wschód od ul. Ludźmierskiej, od której dojazd umożliwia droga asfaltowa. Miejski Zakład Wodociągów i Kanalizacji w Nowym Targu otrzymał zgodę Burmistrza Miasta Nowy Targ, wyrażoną pismem z dnia r., nr GNiPP.I (zał.tekst. 2), na wejście, na teren działki 9938/230 oraz budowę studni wierconej. Najbliższe zabudowania zlokalizowane są poza działką nr 9938/23, około 70 m w kierunku zachodnim oraz około 120 m w kierunku południowym od projektowanej studni. W bezpośrednim sąsiedztwie miejsca projektowanych robót nie ma żadnych elementów napowierzchniowej oraz podziemnej infrastruktury technicznej. Najbliższe elementy infrastruktury podziemnej (rurociągi: wodociągowy, kanalizacji sanitarnej oraz ciepłowniczy), zlokalizowane są około 40 m w kierunku wschodnim od projektowanej studni. Elementy podziemnej infrastruktury technicznej w najbliższym otoczeniu projektowanych robót przedstawiono w zał. 4. Nowy Targ położony jest w obrębie dużej jednostki morfologicznej zwanej Kotliną Orawsko-Nowotarską, wchodzącej w skład podprowincji Karpaty Zewnętrzne. Powierzchnia terenu w najbliższym otoczeniu projektowanych robót jest prawie płaska. Generalnie teren obniża się w kierunku północno-zachodnim, w miejscu projektowanej studni rzędna terenu wynosi m n.p.m.. Pod względem hydrograficznym analizowany teren znajduje się w zlewni rzeki Czarny Dunajec przepływającej w odległości około 170 m na północny-zachód od projektowanej studni. W najbliższym sąsiedztwie projektowanych robót nie ma zabytków objętych ochroną konserwatorską (zał. 5.). Najbliższe obszary prawnie chronione to: Południowomałopolski Obszar Chronionego Krajobrazu oraz obszar Natura 2000 PLH Górny Dunajec 6

7 (obszar mający znaczenie dla Wspólnoty Europejskiej) obejmujący koryto rzeki Czarny Dunajec, których granice przebiegają około 150 m na południowy zachód od miejsca projektowanych prac (zał. 2). 3.2 Budowa geologiczna Opis budowy geologicznej przedstawiono w oparciu o literaturę, Szczegółową mapę geologiczną Polski oraz wyniki archiwalne wierceń otworów studziennych i badawczych zlokalizowanych w najbliższym sąsiedztwie projektowanej studni (zał. tekst. 3). Przedmiotowy teren znajduje się w południowej części fliszowych Karpat Zewnętrznych. Najstarsze podłoże stanowią utwory fliszowe płaszczowiny magurskiej, graniczącej od południa z Pienińskim Pasem Skałkowym rozdzielającym dwie główne struktury tektoniczne Karpat: Karpaty Zewnętrzne oraz Karpaty Wewnętrzne. Po utworzeniu obu struktur tektonicznych, nastąpiło w neogenie głębokie obniżenie powierzchni utworów starszych w strefie kontaktowej (obszar obecnej Kotliny Orawsko- Nowotarskiej) i wypełnienie powstałego w ten sposób zapadliska grubym kompleksem iłów, mułów, kredy jeziornej oraz wkładek węgli brunatnych. Na analizowanym terenie neogeńskie iły nawiercono tylko w otworze nr 3 na głębokości 37 m. Na utworach neogenu zalegają czwartorzędowe osady rzeczne i wodnolodowcowe generalnie reprezentowane przez: różnie wysortowane piaski, pospółki, żwiry i otoczaki oraz pyły i gliny. Profil osadów czwartorzędowych jest bardzo zmienny zarówno w rozprzestrzenieniu poziomym jak i pionowym. Nawet dobrze wysortowane osady gruboziarniste (piaski, żwiry i otoczaki) miejscami zawierają domieszki frakcji drobnych gliniasto-pylastych. Osady piaszczyste oraz gruboziarniste występują bezpośrednio od powierzchni, albo pod przykryciem pyłów i glin, o miąższości dochodzącej do kilku metrów. Łączna miąższość osadów czwartorzędowych wynosi od kilkudziesięciu do ponad stu metrów. W miejscu projektowanej studni St-1 osady gruboziarniste (żwiry, otoczaki i pospółki) mogą występować do głębokości około 35 m. Poniżej mogą być one podścielone glinami z wkładkami otoczaków i żwirów, których obecność stwierdzono w sąsiednich otworach na głębokości od około 20 m do około 40 m. 7

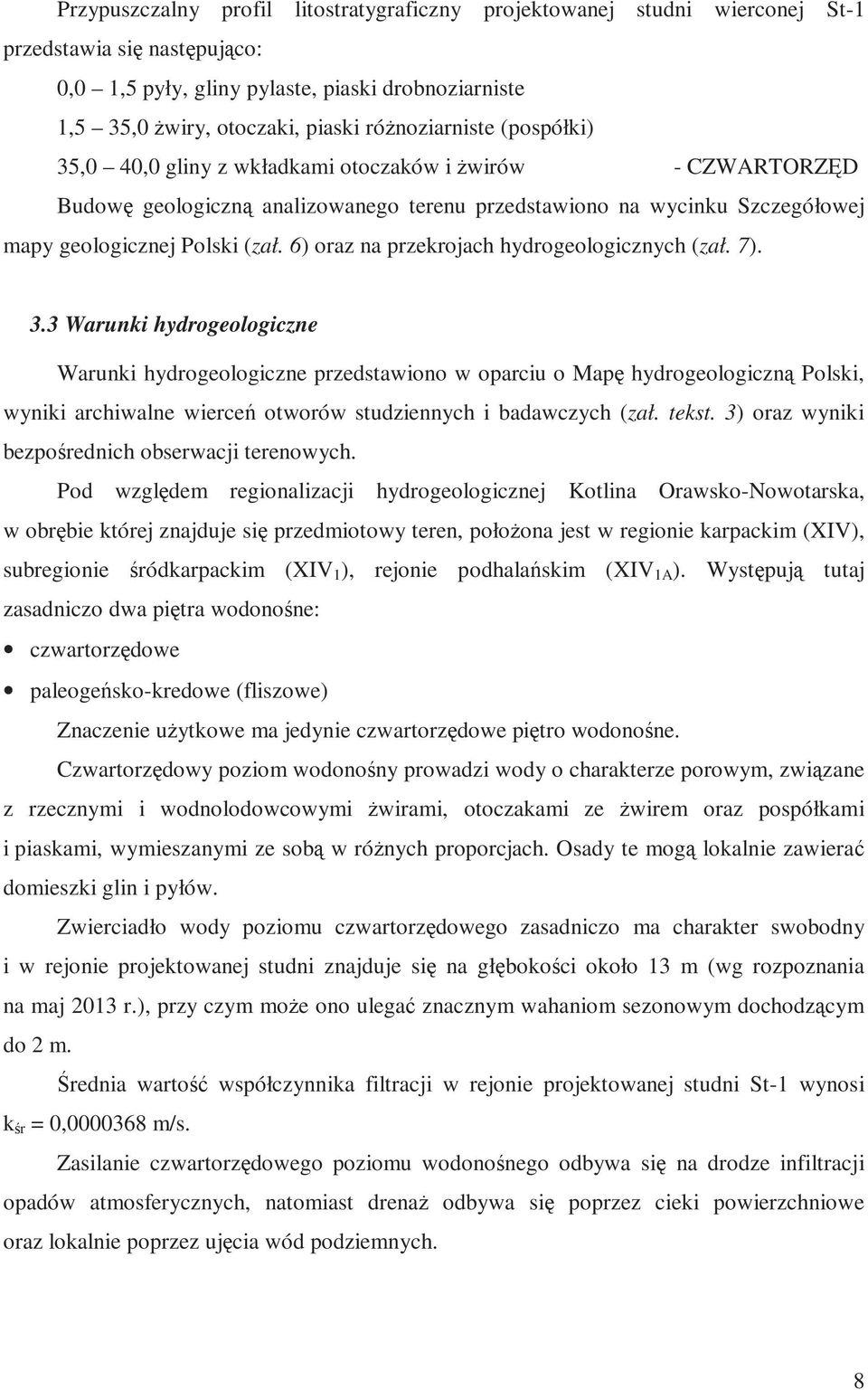

8 Przypuszczalny profil litostratygraficzny projektowanej studni wierconej St-1 przedstawia się następująco: 0,0 1,5 pyły, gliny pylaste, piaski drobnoziarniste 1,5 35,0 żwiry, otoczaki, piaski różnoziarniste (pospółki) 35,0 40,0 gliny z wkładkami otoczaków i żwirów - CZWARTORZĘD Budowę geologiczną analizowanego terenu przedstawiono na wycinku Szczegółowej mapy geologicznej Polski (zał. 6) oraz na przekrojach hydrogeologicznych (zał. 7). 3.3 Warunki hydrogeologiczne Warunki hydrogeologiczne przedstawiono w oparciu o Mapę hydrogeologiczną Polski, wyniki archiwalne wierceń otworów studziennych i badawczych (zał. tekst. 3) oraz wyniki bezpośrednich obserwacji terenowych. Pod względem regionalizacji hydrogeologicznej Kotlina Orawsko-Nowotarska, w obrębie której znajduje się przedmiotowy teren, położona jest w regionie karpackim (XIV), subregionie śródkarpackim (XIV 1 ), rejonie podhalańskim (XIV 1A ). Występują tutaj zasadniczo dwa piętra wodonośne: czwartorzędowe paleogeńsko-kredowe (fliszowe) Znaczenie użytkowe ma jedynie czwartorzędowe piętro wodonośne. Czwartorzędowy poziom wodonośny prowadzi wody o charakterze porowym, związane z rzecznymi i wodnolodowcowymi żwirami, otoczakami ze żwirem oraz pospółkami i piaskami, wymieszanymi ze sobą w różnych proporcjach. Osady te mogą lokalnie zawierać domieszki glin i pyłów. Zwierciadło wody poziomu czwartorzędowego zasadniczo ma charakter swobodny i w rejonie projektowanej studni znajduje się na głębokości około 13 m (wg rozpoznania na maj 2013 r.), przy czym może ono ulegać znacznym wahaniom sezonowym dochodzącym do 2 m. Średnia wartość współczynnika filtracji w rejonie projektowanej studni St-1 wynosi k śr = 0, m/s. Zasilanie czwartorzędowego poziomu wodonośnego odbywa się na drodze infiltracji opadów atmosferycznych, natomiast drenaż odbywa się poprzez cieki powierzchniowe oraz lokalnie poprzez ujęcia wód podziemnych. 8

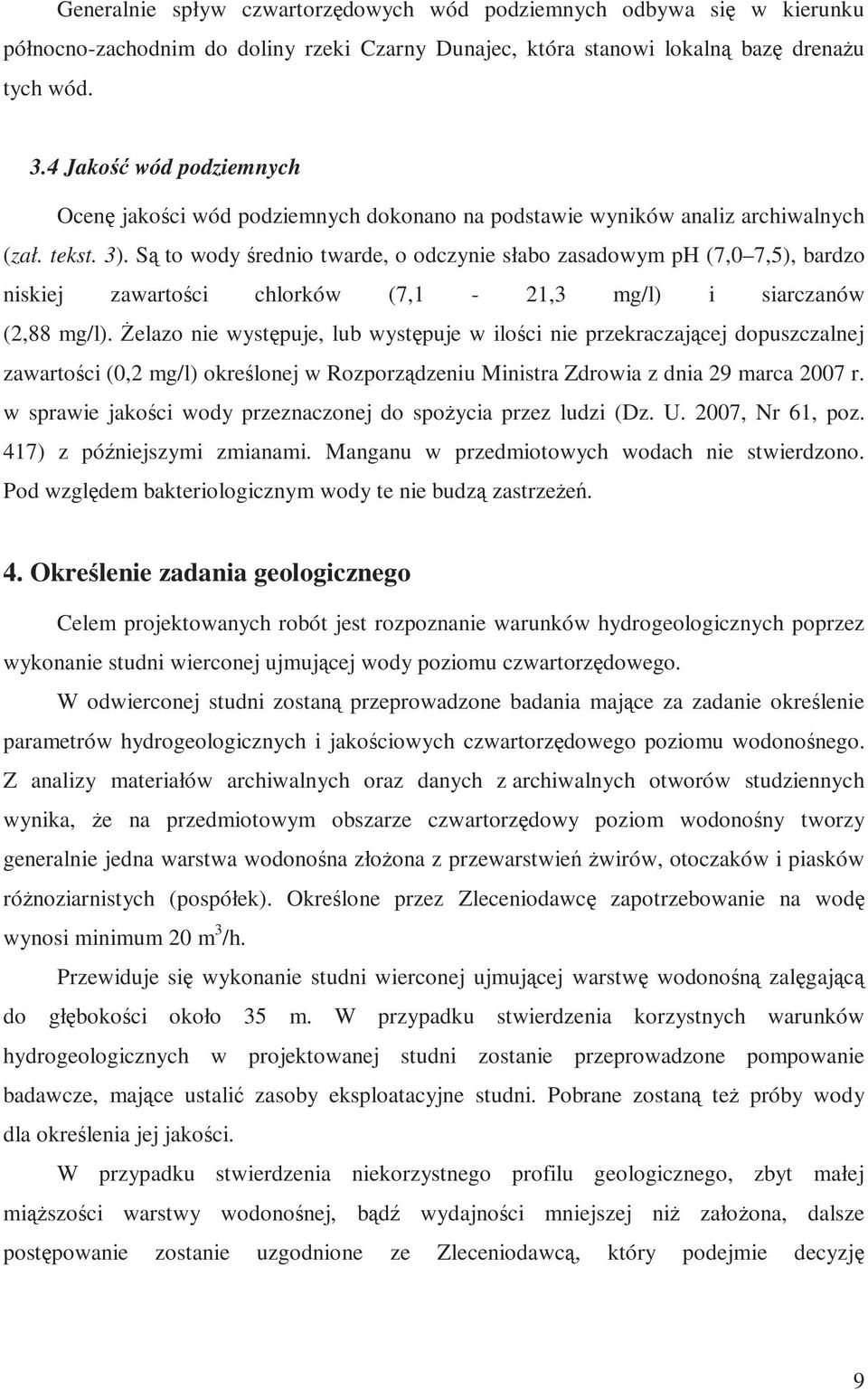

9 Generalnie spływ czwartorzędowych wód podziemnych odbywa się w kierunku północno-zachodnim do doliny rzeki Czarny Dunajec, która stanowi lokalną bazę drenażu tych wód. 3.4 Jakość wód podziemnych Ocenę jakości wód podziemnych dokonano na podstawie wyników analiz archiwalnych (zał. tekst. 3). Są to wody średnio twarde, o odczynie słabo zasadowym ph (7,0 7,5), bardzo niskiej zawartości chlorków (7,1-21,3 mg/l) i siarczanów (2,88 mg/l). Żelazo nie występuje, lub występuje w ilości nie przekraczającej dopuszczalnej zawartości (0,2 mg/l) określonej w Rozporządzeniu Ministra Zdrowia z dnia 29 marca 2007 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi (Dz. U. 2007, Nr 61, poz. 417) z późniejszymi zmianami. Manganu w przedmiotowych wodach nie stwierdzono. Pod względem bakteriologicznym wody te nie budzą zastrzeżeń. 4. Określenie zadania geologicznego Celem projektowanych robót jest rozpoznanie warunków hydrogeologicznych poprzez wykonanie studni wierconej ujmującej wody poziomu czwartorzędowego. W odwierconej studni zostaną przeprowadzone badania mające za zadanie określenie parametrów hydrogeologicznych i jakościowych czwartorzędowego poziomu wodonośnego. Z analizy materiałów archiwalnych oraz danych z archiwalnych otworów studziennych wynika, że na przedmiotowym obszarze czwartorzędowy poziom wodonośny tworzy generalnie jedna warstwa wodonośna złożona z przewarstwień żwirów, otoczaków i piasków różnoziarnistych (pospółek). Określone przez Zleceniodawcę zapotrzebowanie na wodę wynosi minimum 20 m 3 /h. Przewiduje się wykonanie studni wierconej ujmującej warstwę wodonośną zalęgającą do głębokości około 35 m. W przypadku stwierdzenia korzystnych warunków hydrogeologicznych w projektowanej studni zostanie przeprowadzone pompowanie badawcze, mające ustalić zasoby eksploatacyjne studni. Pobrane zostaną też próby wody dla określenia jej jakości. W przypadku stwierdzenia niekorzystnego profilu geologicznego, zbyt małej miąższości warstwy wodonośnej, bądź wydajności mniejszej niż założona, dalsze postępowanie zostanie uzgodnione ze Zleceniodawcą, który podejmie decyzję 9

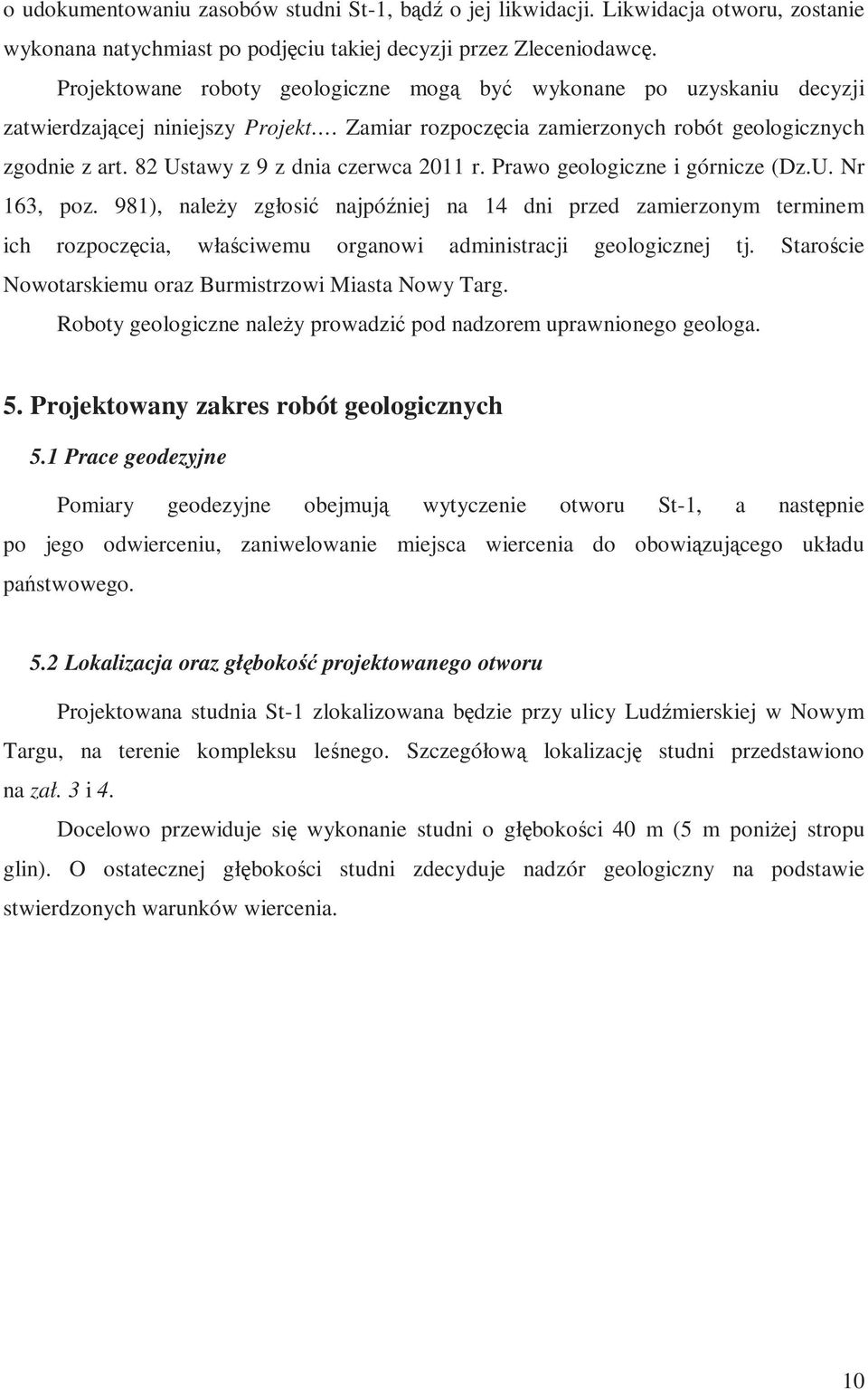

10 o udokumentowaniu zasobów studni St-1, bądź o jej likwidacji. Likwidacja otworu, zostanie wykonana natychmiast po podjęciu takiej decyzji przez Zleceniodawcę. Projektowane roboty geologiczne mogą być wykonane po uzyskaniu decyzji zatwierdzającej niniejszy Projekt. Zamiar rozpoczęcia zamierzonych robót geologicznych zgodnie z art. 82 Ustawy z 9 z dnia czerwca 2011 r. Prawo geologiczne i górnicze (Dz.U. Nr 163, poz. 981), należy zgłosić najpóźniej na 14 dni przed zamierzonym terminem ich rozpoczęcia, właściwemu organowi administracji geologicznej tj. Staroście Nowotarskiemu oraz Burmistrzowi Miasta Nowy Targ. Roboty geologiczne należy prowadzić pod nadzorem uprawnionego geologa. 5. Projektowany zakres robót geologicznych 5.1 Prace geodezyjne Pomiary geodezyjne obejmują wytyczenie otworu St-1, a następnie po jego odwierceniu, zaniwelowanie miejsca wiercenia do obowiązującego układu państwowego. 5.2 Lokalizacja oraz głębokość projektowanego otworu Projektowana studnia St-1 zlokalizowana będzie przy ulicy Ludźmierskiej w Nowym Targu, na terenie kompleksu leśnego. Szczegółową lokalizację studni przedstawiono na zał. 3 i 4. Docelowo przewiduje się wykonanie studni o głębokości 40 m (5 m poniżej stropu glin). O ostatecznej głębokości studni zdecyduje nadzór geologiczny na podstawie stwierdzonych warunków wiercenia. 10

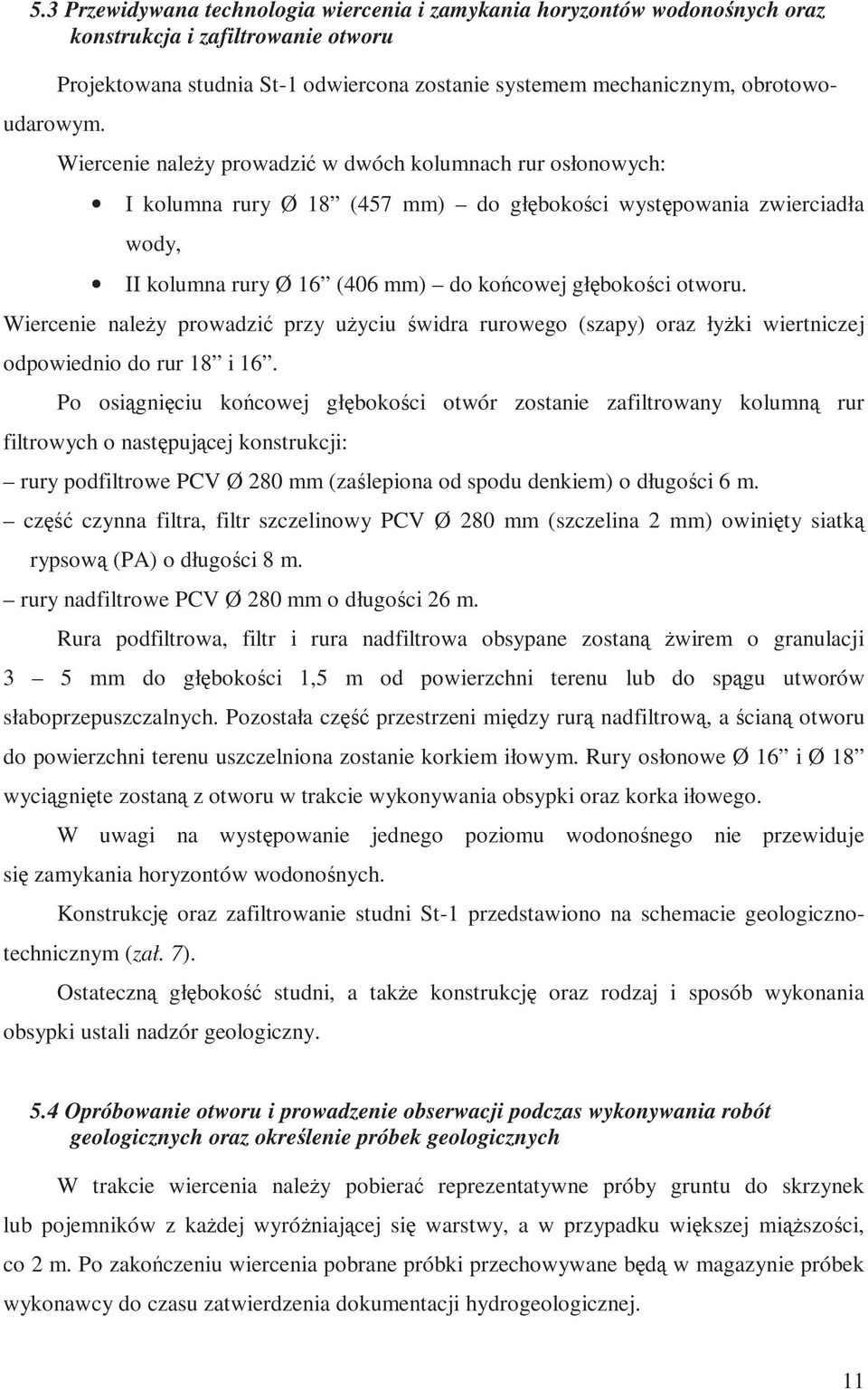

11 5.3 Przewidywana technologia wiercenia i zamykania horyzontów wodonośnych oraz konstrukcja i zafiltrowanie otworu Projektowana studnia St-1 odwiercona zostanie systemem mechanicznym, obrotowoudarowym. Wiercenie należy prowadzić w dwóch kolumnach rur osłonowych: I kolumna rury Ø 18 (457 mm) do głębokości występowania zwierciadła wody, II kolumna rury Ø 16 (406 mm) do końcowej głębokości otworu. Wiercenie należy prowadzić przy użyciu świdra rurowego (szapy) oraz łyżki wiertniczej odpowiednio do rur 18 i 16. Po osiągnięciu końcowej głębokości otwór zostanie zafiltrowany kolumną rur filtrowych o następującej konstrukcji: rury podfiltrowe PCV Ø 280 mm (zaślepiona od spodu denkiem) o długości 6 m. część czynna filtra, filtr szczelinowy PCV Ø 280 mm (szczelina 2 mm) owinięty siatką rypsową (PA) o długości 8 m. rury nadfiltrowe PCV Ø 280 mm o długości 26 m. Rura podfiltrowa, filtr i rura nadfiltrowa obsypane zostaną żwirem o granulacji 3 5 mm do głębokości 1,5 m od powierzchni terenu lub do spągu utworów słaboprzepuszczalnych. Pozostała część przestrzeni między rurą nadfiltrową, a ścianą otworu do powierzchni terenu uszczelniona zostanie korkiem iłowym. Rury osłonowe Ø 16 i Ø 18 wyciągnięte zostaną z otworu w trakcie wykonywania obsypki oraz korka iłowego. W uwagi na występowanie jednego poziomu wodonośnego nie przewiduje się zamykania horyzontów wodonośnych. Konstrukcję oraz zafiltrowanie studni St-1 przedstawiono na schemacie geologicznotechnicznym (zał. 7). Ostateczną głębokość studni, a także konstrukcję oraz rodzaj i sposób wykonania obsypki ustali nadzór geologiczny. 5.4 Opróbowanie otworu i prowadzenie obserwacji podczas wykonywania robót geologicznych oraz określenie próbek geologicznych W trakcie wiercenia należy pobierać reprezentatywne próby gruntu do skrzynek lub pojemników z każdej wyróżniającej się warstwy, a w przypadku większej miąższości, co 2 m. Po zakończeniu wiercenia pobrane próbki przechowywane będą w magazynie próbek wykonawcy do czasu zatwierdzenia dokumentacji hydrogeologicznej. 11

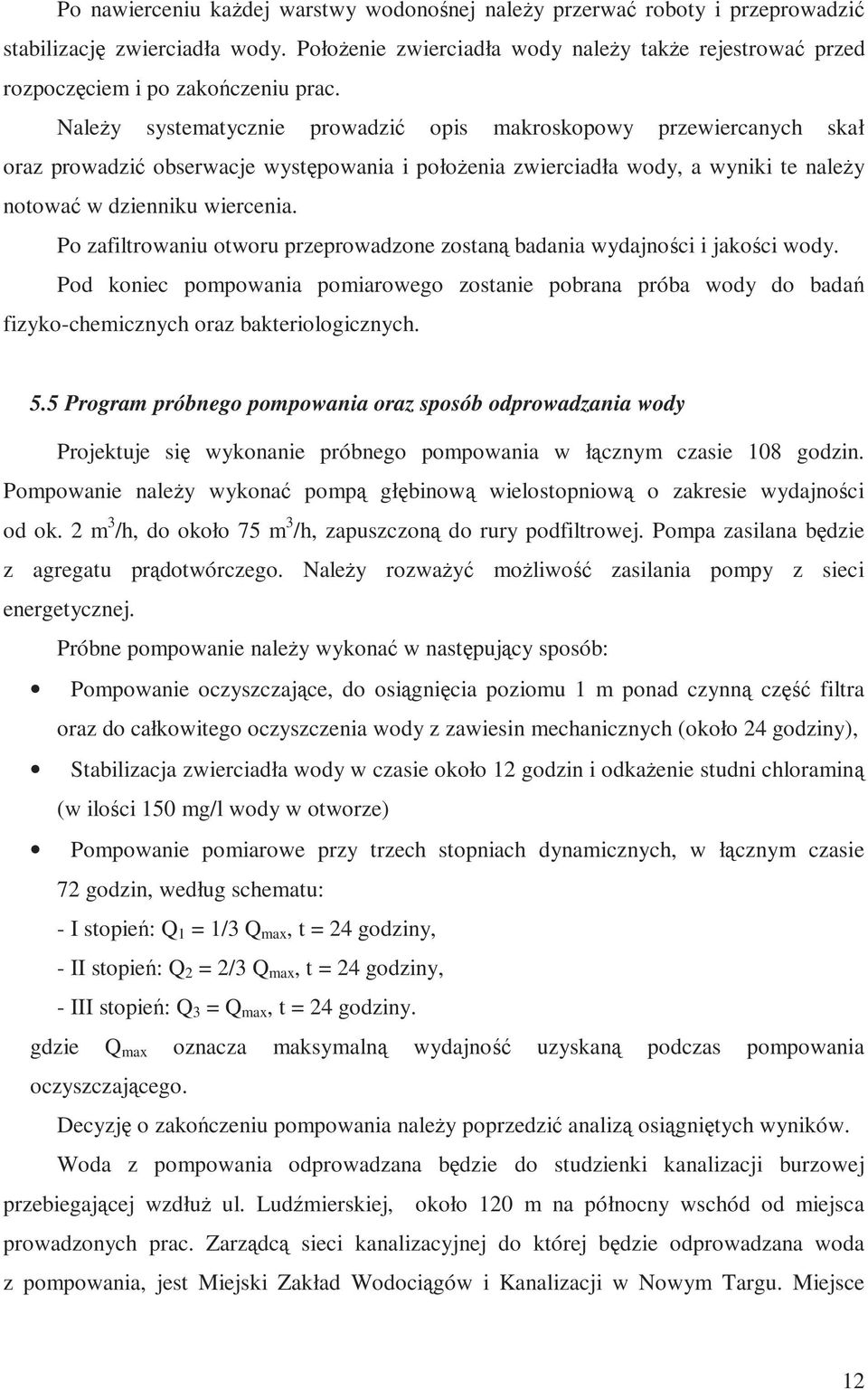

12 Po nawierceniu każdej warstwy wodonośnej należy przerwać roboty i przeprowadzić stabilizację zwierciadła wody. Położenie zwierciadła wody należy także rejestrować przed rozpoczęciem i po zakończeniu prac. Należy systematycznie prowadzić opis makroskopowy przewiercanych skał oraz prowadzić obserwacje występowania i położenia zwierciadła wody, a wyniki te należy notować w dzienniku wiercenia. Po zafiltrowaniu otworu przeprowadzone zostaną badania wydajności i jakości wody. Pod koniec pompowania pomiarowego zostanie pobrana próba wody do badań fizyko-chemicznych oraz bakteriologicznych. 5.5 Program próbnego pompowania oraz sposób odprowadzania wody Projektuje się wykonanie próbnego pompowania w łącznym czasie 108 godzin. Pompowanie należy wykonać pompą głębinową wielostopniową o zakresie wydajności od ok. 2 m 3 /h, do około 75 m 3 /h, zapuszczoną do rury podfiltrowej. Pompa zasilana będzie z agregatu prądotwórczego. Należy rozważyć możliwość zasilania pompy z sieci energetycznej. Próbne pompowanie należy wykonać w następujący sposób: Pompowanie oczyszczające, do osiągnięcia poziomu 1 m ponad czynną część filtra oraz do całkowitego oczyszczenia wody z zawiesin mechanicznych (około 24 godziny), Stabilizacja zwierciadła wody w czasie około 12 godzin i odkażenie studni chloraminą (w ilości 150 mg/l wody w otworze) Pompowanie pomiarowe przy trzech stopniach dynamicznych, w łącznym czasie 72 godzin, według schematu: - I stopień: Q 1 = 1/3 Q max, t = 24 godziny, - II stopień: Q 2 = 2/3 Q max, t = 24 godziny, - III stopień: Q 3 = Q max, t = 24 godziny. gdzie Q max oznacza maksymalną wydajność uzyskaną podczas pompowania oczyszczającego. Decyzję o zakończeniu pompowania należy poprzedzić analizą osiągniętych wyników. Woda z pompowania odprowadzana będzie do studzienki kanalizacji burzowej przebiegającej wzdłuż ul. Ludźmierskiej, około 120 m na północny wschód od miejsca prowadzonych prac. Zarządcą sieci kanalizacyjnej do której będzie odprowadzana woda z pompowania, jest Miejski Zakład Wodociągów i Kanalizacji w Nowym Targu. Miejsce 12

13 odprowadzania wody z pompowania zostało uzgodnione ze Zleceniodawcą. Lokalizację miejsca odprowadzania wód z próbnego pompowania przedstawiono w zał Zakres badań laboratoryjnych Pod koniec pompowania pomiarowego należy pobrać próbę wody do badań fizykochemicznych obejmujących następujący zakres oznaczeń: barwa, mętność, ph, przewodność, zapach, smak, jon amonowy, azotany, azotyny, chlor wolny, glin, mangan, żelazo oraz bakteriologicznych (Escherichia coli, Enterokoki, Bakterie grupy coli). 5.7 Likwidacja otworu W przypadku gdy zasadniczy cel projektowanych prac nie zostanie osiągnięty, to jest wydajność studni będzie mniejsza niż założono, a Zleceniodawca uzna eksploatację studni za nieopłacalną, otwór zostanie zlikwidowany. Likwidacja otworu nastąpi poprzez zasypanie go urobkiem z odtworzeniem właściwego profilu geologicznego. Jeśli w otworze zostaną zainstalowane rury filtrowe, to przed likwidacją należy podjąć próbę ich wyciągnięcia. 5.8 Harmonogram zamierzonych robót geologicznych Przewiduje się następujący harmonogram zamierzonych robót: wykonanie studni (około 10 dni), próbne pompowanie studni (około 108 h). Całkowity czas wykonania zamierzonych robót wynosił będzie około 2 tygodni. Szczegółowe terminy rozpoczęcia i zakończenia robót zostaną podane w zgłoszeniu robót geologicznych. 6. Rodzaj dokumentacji geologicznej mającej powstać w wyniku zamierzonych robót geologicznych W przypadku pozytywnego wyniku zamierzonych robót geologicznych sporządzona zostanie, dokumentacja hydrogeologiczna ustalająca zasoby eksploatacyjne studni St-1, zgodnie z art. 88, ust. 2, pkt.2; art. 90, pkt. 1; ust. 1 art. 93, ust. 1, Ustawy z dnia 9 czerwca 2011 r. Prawo geologiczne i górnicze (Dz.U. Nr 163, poz. 981), w której należy wnioskować o zatwierdzenie zasobów eksploatacyjnych studni. Dokumentację należy przedłożyć Staroście Nowotarskiemu celem zatwierdzenia. 13

14 W przypadku negatywnego wyniku zamierzonych robót geologicznych zostanie sporządzona inna dokumentacja geologiczna, w myśl art. 88, ust. 2, pkt.4; art. 92, pkt. 4; art. 93, ust. 8, Ustawy z 9 czerwca 2011 r. Prawo geologiczne i górnicze (Dz.U. Nr 163, poz. 981), którą należy przekazać Staroście Nowotarskiemu, w terminie do 6 miesięcy od dnia zakończenia zamierzonych robót. 7. Opis przedsięwzięć technicznych, technologicznych i organizacyjnych, mających na celu zapewnienie bezpieczeństwa powszechnego, bezpieczeństwa pracy i ochrony środowiska W celu zapewnienia bezpieczeństwa powszechnego i bezpieczeństwa pracy projektowane roboty należy prowadzić zgodnie z ogólnie obowiązującymi przepisami w zakresie BHP. Dla zapewnienia bezpieczeństwa publicznego należy zabezpieczyć teren prowadzonych robót przez dostępem osób postronnych. W trakcie wykonywania projektowanych robót, prace wykonywane z warunkach szczególnego zagrożenia związane będą z montażem i demontażem urządzenia wiertniczego, wprowadzaniem i wyciąganiem przewodu wiertniczego do otworu oraz rurowaniem i filtrowaniem otworu. Prace powyższe należy prowadzić pod bezpośrednim nadzorem kierownika robót, po uprzednim sprawdzeniu stanu bezpieczeństwa miejsca pracy i urządzeń pracujących, przeprowadzeniu instruktażu o mogących wystąpić zagrożeniach oraz sposobie prawidłowego i bezpiecznego wykonywania tychże prac. W związku z projektowanymi robotami warunki szkodliwe dla zdrowia zatrudnionych związane są z narażeniem na wpływy czynników atmosferycznych oraz z hałasem na stanowisku pracy. W przypadku ekstremalnych warunków atmosferycznych (silne mrozy, wiatr, wyładowania atmosferyczne) roboty nie będą prowadzone. Dla ochrony przed wpływem czynników atmosferycznych załoga powinna być wyposażona w odzież ochronną dostosowaną do pory roku oraz kaski ochronne. Dla ochrony przed hałasem należy stosować ochronniki słuchu dopuszczone przez CIOP. Dla udzielenia pomocy w razie wypadku przy pracy wiertnia powinna być wyposażona w apteczkę ze środkami pierwszej pomocy. Ponieważ zamierzone roboty prowadzone będą w terenie zalesionym, należy przedsięwziąć możliwe środki dla zapewnienia ochrony przeciwpożarowej, a więc nie wolno używać otwartego ognia, należy ostrożnie obchodzić się z materiałami łatwopalnymi, a wiertnia powinna być wyposażona w sprawną gaśnicę. 14

15 W trakcie prowadzenia prac wiertniczych zostanie zajęty czasowo teren o powierzchni około 200 m 2. Po wykonaniu otworu, powierzchnia ziemi łącznie z glebą zostanie przywrócona do stanu pierwotnego. Nie przewiduje się powstania szkód górniczych i geologicznych w związku z wykonywaniem zamierzonych robót. Wpływ projektowanych robót na środowisko będzie ograniczony do minimum. Podczas prowadzenia prac należy zwracać szczególną uwagę na stan techniczny silników napędowych agregatów oraz rygorystycznie przestrzegać zachowania szczelności zbiorników i instalacji paliwowych oraz dbać o właściwy stan techniczny instalacji wydechowych dla ochrony czystości gruntów, wód gruntowych i powietrza. Żwir przeznaczony do wykonania obsypki będzie wolny od zanieczyszczeń, a do momentu wykonania obsypki będzie przechowywany w sposób uniemożliwiający jego zanieczyszczenie. Po zafiltrowaniu otworu rurę filtrową należy zabezpieczyć w taki sposób aby wody spływające po powierzchni terenu nie dostawały się do studni. 8. Wpływ zamierzonych robót geologicznych na środowisko Zamierzone roboty geologiczne mają na celu ujęcie wód podziemnych za pomocą studni wierconej St-1. Projektowany sposób, technologia oraz materiały wykorzystane do wykonania przedmiotowej studni, wykluczają jakikolwiek negatywny wpływ tych robót na środowisko gruntowo-wodne. Zamierzone roboty będą obejmowały pompowanie wód podziemnych, które będą odpowiadały parametrom jakościowym wód z warstwy wodonośnej, stąd nie zachodzi możliwość zanieczyszczenia wód powierzchniowych i podziemnych. Sprzęt mechaniczny będzie sprawny technicznie (bez wycieków płynów eksploatacyjnych). Hałas powstały podczas pracy urządzeń mechanicznych nie będzie większy od hałasu powstającego w wyniku ruchu pojazdów na przebiegającej około 100 m na północny zachód od miejsca robót ulicy Ludźmierskiej. 15

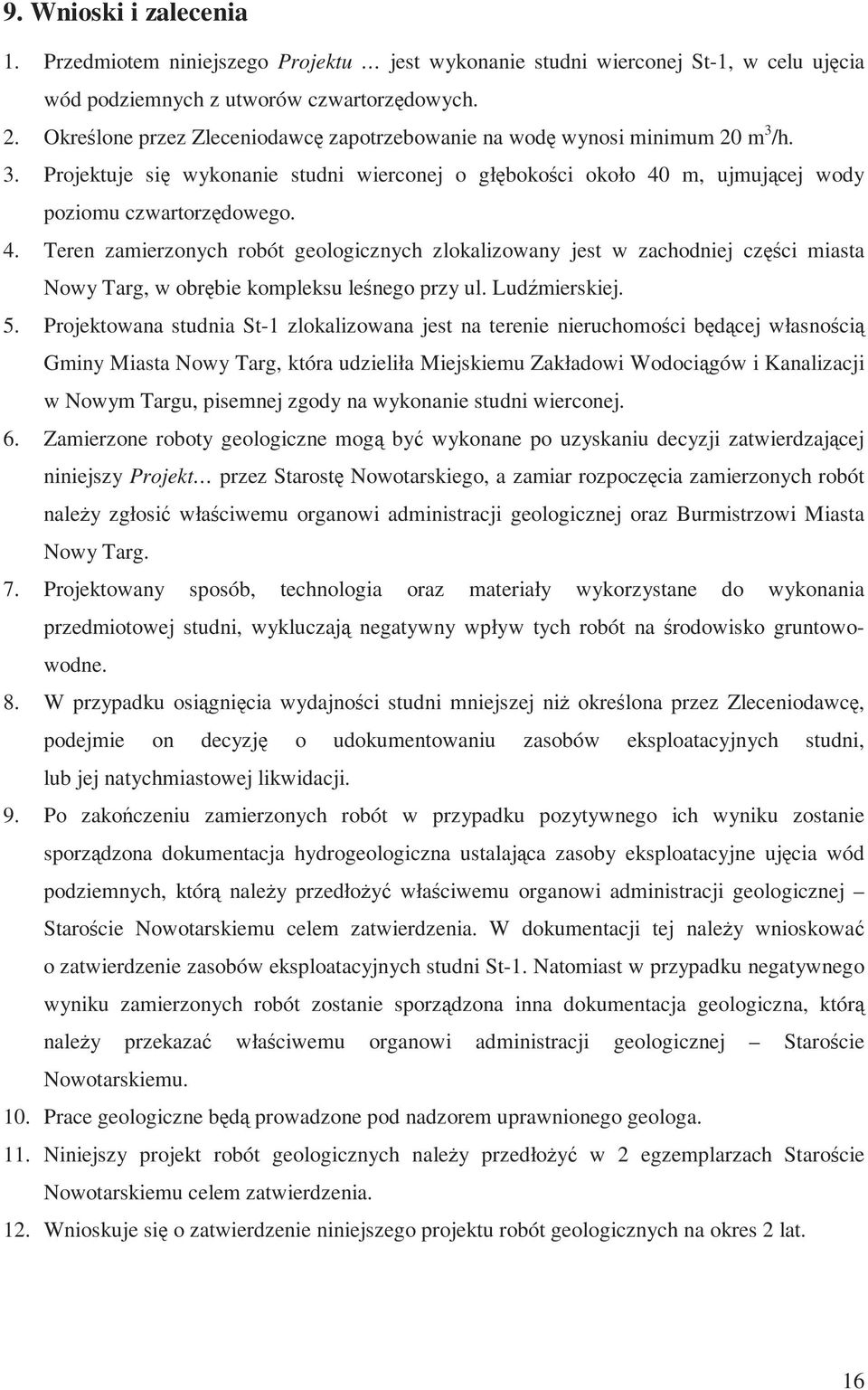

16 9. Wnioski i zalecenia 1. Przedmiotem niniejszego Projektu jest wykonanie studni wierconej St-1, w celu ujęcia wód podziemnych z utworów czwartorzędowych. 2. Określone przez Zleceniodawcę zapotrzebowanie na wodę wynosi minimum 20 m 3 /h. 3. Projektuje się wykonanie studni wierconej o głębokości około 40 m, ujmującej wody poziomu czwartorzędowego. 4. Teren zamierzonych robót geologicznych zlokalizowany jest w zachodniej części miasta Nowy Targ, w obrębie kompleksu leśnego przy ul. Ludźmierskiej. 5. Projektowana studnia St-1 zlokalizowana jest na terenie nieruchomości będącej własnością Gminy Miasta Nowy Targ, która udzieliła Miejskiemu Zakładowi Wodociągów i Kanalizacji w Nowym Targu, pisemnej zgody na wykonanie studni wierconej. 6. Zamierzone roboty geologiczne mogą być wykonane po uzyskaniu decyzji zatwierdzającej niniejszy Projekt przez Starostę Nowotarskiego, a zamiar rozpoczęcia zamierzonych robót należy zgłosić właściwemu organowi administracji geologicznej oraz Burmistrzowi Miasta Nowy Targ. 7. Projektowany sposób, technologia oraz materiały wykorzystane do wykonania przedmiotowej studni, wykluczają negatywny wpływ tych robót na środowisko gruntowowodne. 8. W przypadku osiągnięcia wydajności studni mniejszej niż określona przez Zleceniodawcę, podejmie on decyzję o udokumentowaniu zasobów eksploatacyjnych studni, lub jej natychmiastowej likwidacji. 9. Po zakończeniu zamierzonych robót w przypadku pozytywnego ich wyniku zostanie sporządzona dokumentacja hydrogeologiczna ustalająca zasoby eksploatacyjne ujęcia wód podziemnych, którą należy przedłożyć właściwemu organowi administracji geologicznej Staroście Nowotarskiemu celem zatwierdzenia. W dokumentacji tej należy wnioskować o zatwierdzenie zasobów eksploatacyjnych studni St-1. Natomiast w przypadku negatywnego wyniku zamierzonych robót zostanie sporządzona inna dokumentacja geologiczna, którą należy przekazać właściwemu organowi administracji geologicznej Staroście Nowotarskiemu. 10. Prace geologiczne będą prowadzone pod nadzorem uprawnionego geologa. 11. Niniejszy projekt robót geologicznych należy przedłożyć w 2 egzemplarzach Staroście Nowotarskiemu celem zatwierdzenia. 12. Wnioskuje się o zatwierdzenie niniejszego projektu robót geologicznych na okres 2 lat. 16
