urządzenie do wierceń i sondowań

Transkrypt

1 urządzenie do wierceń i sondowań

2 przy pomocy wiertnicy RSB 0/1.4 można wykonywać wiercenia w gruntach zgodnie z DIN 4021 tabela 3, wiersz 1 i 2 pobiernia prób do badań geotechnicznych przy pomocy sond wbijanych lub wierceń rdzeniowych rozpoznanie hydrogeologiczne np. na terenie składowisk odpadów lub rozpoznawania skażeń górotworu wykonywanie sodowań zgodnie z DIN 4094 Wiercenia na sucho Przy pomocy głowicy wiertniczej i posuwem zamontowym w maszcie można wykonywać wiercenia ślimakami normalnymi Ø 83 do Ø 185 mm lub z przelotem Ø 79/185 i Ø 111/205 mm do głębokości od 10 / 25 m. Ślimaki z przelotem służą dodatkowo jako ruy osłonowe do wykonywania sondowań Ø 80 mm lub do zabudowy piezometrów. Wykonywanie sondowań do poboru prób Do poboru prób gruntu sondami wbijanymi służy młot hydrauliczny prowadzony wzłuż masztu. Wyciąganie tychże realizowane jest przy pomocy mechanizmu posuwuw z siłą ciągu do dan. Rozpoczęcie wyciągania sond związane z dużymi siłami tarcia płaszczowego wymaga często na początku dodatkowej prasy z siłą ciągnięcia dan. zalety pełnohydraulicznej wiertnicy RSB 0/1.4 uniwersalność latwa obsługa korzystne parametry trwała i solidna konstrukcja olej systemu hydraulicznego jest pochodzenie roślinnego gwarantowany przez nas service i części zamienne Wykonywanie sondowań DPL / DPM / DPH Sondowania zgodnie z DIN 4094 realizowanr są automatycznie ciężarami 10, 30 lub 50 kg przy wyskości spadania 50 cm Sondowanie SPT (Standart Penetration Test) realizowne jest ciężarem 63,5 kg I wysokosci spadania 76,2 cm. Wiercenia rdzeniowe Pobór prób w górotorze twardym (rdzeniowanie) realizowane jest obrotowo z obiegiem płuczki aparatami rdzeniowymi podwójnymi lub pojedyńczymi. (Ø 66 lub 86 mm) o dł. do 2 m.. Obieg płuczki realizowany jest dodatkową pompą. Młot hydrauliczny i głowica wiertnicza odchylana być musi na bok. Głowica płuczkowa SBK 20 mocowna jest dwiema dźwigniami zaciskowymi do sań posuwu wiertniczego. Szarpak Szarpak służy do wiercenia przy pomocy szlamówki lub do wbijania szapy wiertniczej pobijakiem babką. Szarpak montoany jest na życzenie zamawiającego. Wiercenia rurowane Do zabudowy i wyciągania rur wiertniczych Ø 133 do 219 mm jest konieczna prasa hydrauliczna ze ściskami rurowymi. Siła wyciągania dan pozwala na bezproblemowe wyciąganie rur. Zakotwiczenie urządzenia dwiema kotwami pozwala na zwiększenie siły wciskania rur do dan. Wiercenia płuczkowe Stosowanie głowiczy płuczkowej SBK 20 i pompy zewnętrznej pozwala na wiercenie otworów do 50 m głębokości.

3 Stosowane podwozia Podwozie z gumowymi gąsienicami jest bardzo mobilnym w trudnym terenie transportem i pozwala na zwarty montaż modułów urządzenipodwozia o szerokości 1,00 m istnieją również w wersji Vario ttzn z hydraulicznie regulowanym rozstawem szer. gąsienic uzyskiwana szerkość 80 cm pozwala na wjazd przez bramy lub drzwi o tej szer. W zależności od potrzeb zamawiającego montowane są wszystkie konieczne moduły wiertnicy. Podwozie przyczepy 1-o osiowej jest najlżejszą i najtańszą alternatywą do montażu wiertnicy. Z uwagi na dop. obciążenie osi podwozia ograniczona jest możliwość montażu dodatkowych modułów urządzenia RSB 0/1.4 z wyposażęniem standartoweym na podwoziu gąsienicowym głowica wiertnicza BK 150 i ślimaki z przelotem HB-79/185 młot hydrauliczny odchylony obok masztu wyposażenie wiertnicy wyposażenie standartowe zawiera następujace moduły rama urządzenia z 4-a hydr. podporami motażowymi, silnik wysokoprężny z kompl. agregatem hydraulicznym, stanowisko obsługi, maszt z hydr. posuwm wiertniczym, hydr. głowica wiertnicza, młot hydrauliczny na życzenie zam. Korona masztu, ściski hydr., podwozie wiertnicy jako podwozie gąsienicow lub 1/o osiowa przyczepa Wiertnica ciagnie przyczepę ze sprzętem wiertniczym i materiałami do zabudwy w otworach na miejsce wierceń Wyposażenie dodatkowe na życzenie zamawiającego przygotowanie do transportu na przyczepie Ściski hydr. do wyciagania rur, zdalne sterowanie jazdy podwozia, głowica płuczkowa a także agragt pomowy, urządzenie aut. do sondowań DPH (w wersji podwozia 1-o osiowgo tylko jako moduł do dodatkowego transportu), szarpak, urządzenie do wciskania i wyciagania rur konieczne do wiercenia narzędzia mają miejsce w pojeździe ciagnącym alternativ transport na małej ciężarówce osprzęt i narzędzia w zamykanej przyczepie (zdjęcie u góry) nie dotyczy wersji 1-o osiowej RSB 0/1.4 transport urządzenia z wzposażeniem stand. podwozie 1-o osiowe

4 Hydr. głowica płuczkowa SBK 20 Głowica do wireceń obrotowych i rdzeniowania rdzeniówka poj. lub podwójną przy użyciu wody. Mechanizm wyrównawczy zapewnia ochroneą połączeń gwintowych przed nadm. zużyciem. Młot hydrauliczny i głowica wiertnicza odchylona Hydr. głowica wiertnicza BK 150/190/210 Ściski hydr. Głowica z obracaniem w prawo i lewo, odchylana mech. na bok, ochrona połączeń gwintowych poprzez mechanizm wyrównawczy. Ściski hydr. przy stopie masztu, odchylane na bok z wymiennymi wkładami szczęk. Młot hydr. również odchylany na bok. Alternatywnie do ścisków hydr. móżliwość montażu urządzenia do wciskania i wyciagania rur i żerdzi. Agregat pompowy Agregat z wysokociśn. pompą tłokową do wiercenia obrotowego i rdzeniowania w górotworze twardym głowica BK 150 młot hydr. czop gw. ślimaka Urządzenie hydr. do wyciągania w przypadku jeśli siła ciągnięcia posuwu wiertniczego niewystarcza do wyciagnięcia żerdzi sondy stosuje się hydr. siłownik ze szczękami lub zaciskami kulowymi Młot hydrauliczny Młot hydr. z połączeniem wsuwalnym i głowicą uderzaka żerdzi. Widełki podtrzymujace na głowicy uderzaka zapobiegają uwolnienie się żerdzi i służą jednocześnie do wyciagania tychże. Ściski szczękowe są w trakcie wbijania sondy rozwarte.głowica wiertnicza BK 150 jest odchylona z lewej strony masztu z widocznym czopem gw. pasujacym do połączenia ślimaków z przelotem głowica uderzaka widełki (liść) podtrzymujace ściski korpus szczęk

5 Sondowania zgodnie z DIN 4094 DPL / DPM / DPH (SPT) Jeśli w wersji standartowej wiertnica została wyposażona w odpowiednie podłącza hydrauliczne, można przewidzianą sondę przy pomocy wyciągu linowego zamontować na urządzeniu. Głowica wiertniczai młot hydrauliczny należy odchylić na bok. Ciagnięcie żerdzi odbywa sie przy pomocy mechanizmu posuwu wiertncizego lub sspecjalnego siłownika z przelotem i ścisków kulowych. Szarpak Prowadzenie wiercenia szlamówka lub stosowanie ciężaru do wbijania sondy z próbnikiem do poboru prób gruntowych może być on zamontowany na koronie masztu (zgodnie z życzeniem zamawiająceg) Urządzenie do wciskania i wyciagania rur Do zabudowy i wyciągania rur wiertniczych służy urzadzenie do wciskania i wyciągania rur, które na życzenie może być zamontowane do stopy masztu. Zakotwiczenie urzadzenie dwiema kotwiami można w trakcie wciskania rur dysponowaćsiłą dan. Narzędzia wiertnicze i osprzęt zdjecie obok pokazuje standartowe narzędzia wiertnicze i osprzęt i mianowicie próbnik do poboru prób z oknem i pierwszą żerdzią żerdzie do wbijania Ø 35,5 / 19mm z niplem M 22 ślimaki Ø 83 mm z połączeniem sześciokątnym SW 29 ściski klinowe Ø 36 mm ślimaki z przelotem HBS 79 / 185

6 1- wiercenie kierunkowe ślimakiem z przelotem 2- wiercenie rdzeniowe na torowisku 3- wiertnica ze zdalnym sterowaniem jazdy podwozia, transport w specjalnej ciężarówce wraz z kompl. narzędzi i osprzętem 4- RSB 0/1.4 w trakcie wiercenia 5- Wiercenie otworu piezometrycznego w pobliżu drogi uniwerslna mała wiertnica o zwartej zabudowie

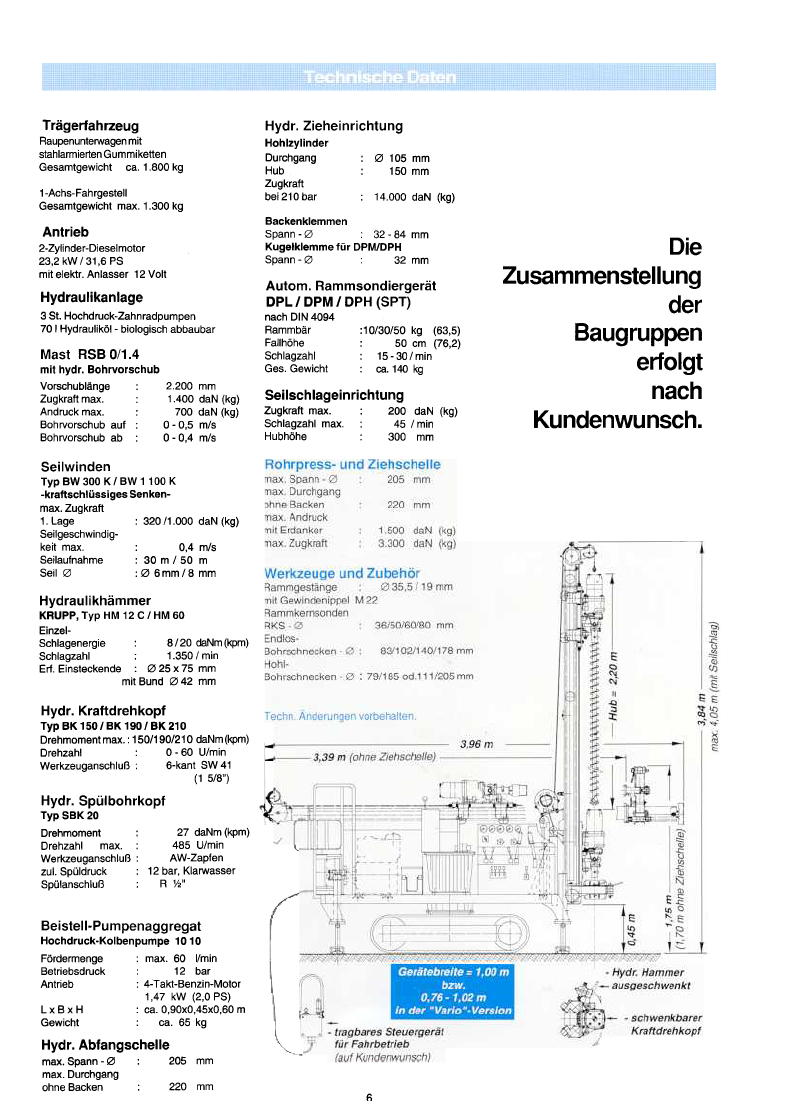

7 Urządzenie do wyciągania żerdzi Podwozia siłownik z przelotem Podwozie z gąsienicami gumowymi zbrojonymi przelot Ø 105 mm ciężar całkowity ca kg posuw 150 mm siła ciagu podwozie 1-o osiowe przy 210 bar dan ciężar całkowity ca kg Kliny szczękowe Ø chwytania mm Kliny kulowe dla DPM-DPH Ø chwytania 32 mm Maszt RSB 0/1.4 z posuwem wiertniczym posuw siła ciagu maks. nacisk maks. posuw do góry posuw do dołu mm dan 700 dan 0 0,5 m/sec 0 0,4 m/sec wyciągi linowe typ BW 300 K BW K z połaczeniem zamkniętetym siłowo przy opuszczaniu 1-a warstwa lin 320/1.000 dan prędkość liny maks. 0,4 m/sec pojemność bębna 30 m / 50 m Ø liny Ø 6mm / Ø 8mm Młot hydrauliczny Firmy Krupp, typ HM 12 C / HM 60 energia udarów ilość udarów łącznik do młota 8/ 20 danm (kpm) /min Ø 25 x 75 mm z obc. Ø 42 mm głowica wiertnicza typ BK 150 / BK 190 / BK 210 moment obr. maks. 150/190/210 danm obroty 0 60 obr/min połączenie do żerdzi 6-o kątne SW 41 (1 5-8 ) hydr. głowica płuczkowa typ SBK 20 moment obr. obrotz maks. połączenie dop. ciśnienie podł. do wody głowicy pł. Szarpak Siła ciagu maks. ilość udarów skok 200 dan 45 /min 300 mm zestawienie modułów konstrukcyjnych realizujemy zgodnie z życzeniem zamawiającego urządzenie do wciskania i wyciągania Ø zaciskania maks. 205 mm maks. prześwit bez wkładów 220 mm maks. nacisk z zakotwiczeniem dan maks. siła ciagu dan narzędzia i osprzęt żerdzie do wbijania Ø 35,5 / 19 mm z czopem gwintowym M22 próbniki RKS Ø 36/50/60/80 mm ślimaki wiertn. Ø 83/102/140/178 mm ślimaki z przelotem Ø 79/185 lub111/205 mm zmiany techn. zastrzeżone 3,39 m (bez ścisk. do wyc.) 27 danm 485 obr-min czop 12 bar, woda R ½ agregat pompowy wys.ciśn. pompa tłotkowa wydatek ciśnienie rob. napęd wymiary dxsxw ciężar maks. 60 l/min 12 bar 4-o takt silnik benz. 1,47 kw 0,90x0,45x0,60 m ok. 65 kg ściski hydrauliczne Ø zaciskania maks. maks. prześwit bez wkładów 205 mm 220 mm szer. wiertnicy = 1,00 m lub 0,76 1,02 m w wersji Vario pilot do zdalnego sterowania jazdy podwozia (na życzenie zamawiającego) młot hydr. odchylony gł.wiertnicza odchylna 3,84 m maks. 4,05 m (z szarpakiem) Agregat hydrauliczny 3 szt. wys.ciśnieniowych pomp zębatkowych 70 l. oleju hydr. poch. roślinnego Autom. sondy DPL / DPM / DPH (SPT) zgodnie z DIN 4094 uderzaki 10/30/50 kg (63,5) wys. opadania 50 cm (76,2) ilość udarów /min ciężar całkowity ok. 140 kg posuw= 2,20 m Napęd Silnik 2-cylindrowy 23,2 kw z el. rozrusznikiem 12 V

8 Wiertnica DSB 1/3.5 na unimogu U 1750 L z przyczepą dla osprzętu i materiałów Wiertnica DSB 1/3.5 na na podwoziu gąsieniowym do wierceń geotechnicynych i rozpoznawczych Wiertnica DSB 5 / 60 D przewód wiertniczy świder gryzowy, stabilizator i dwa obsiążniki wiercenie studni Ø 1,5 m podnośnikiem powietrznym (airliftem) Urządzenie do rurowania HV 1080 wiercenie studni dla plantacji drzew owocowych
