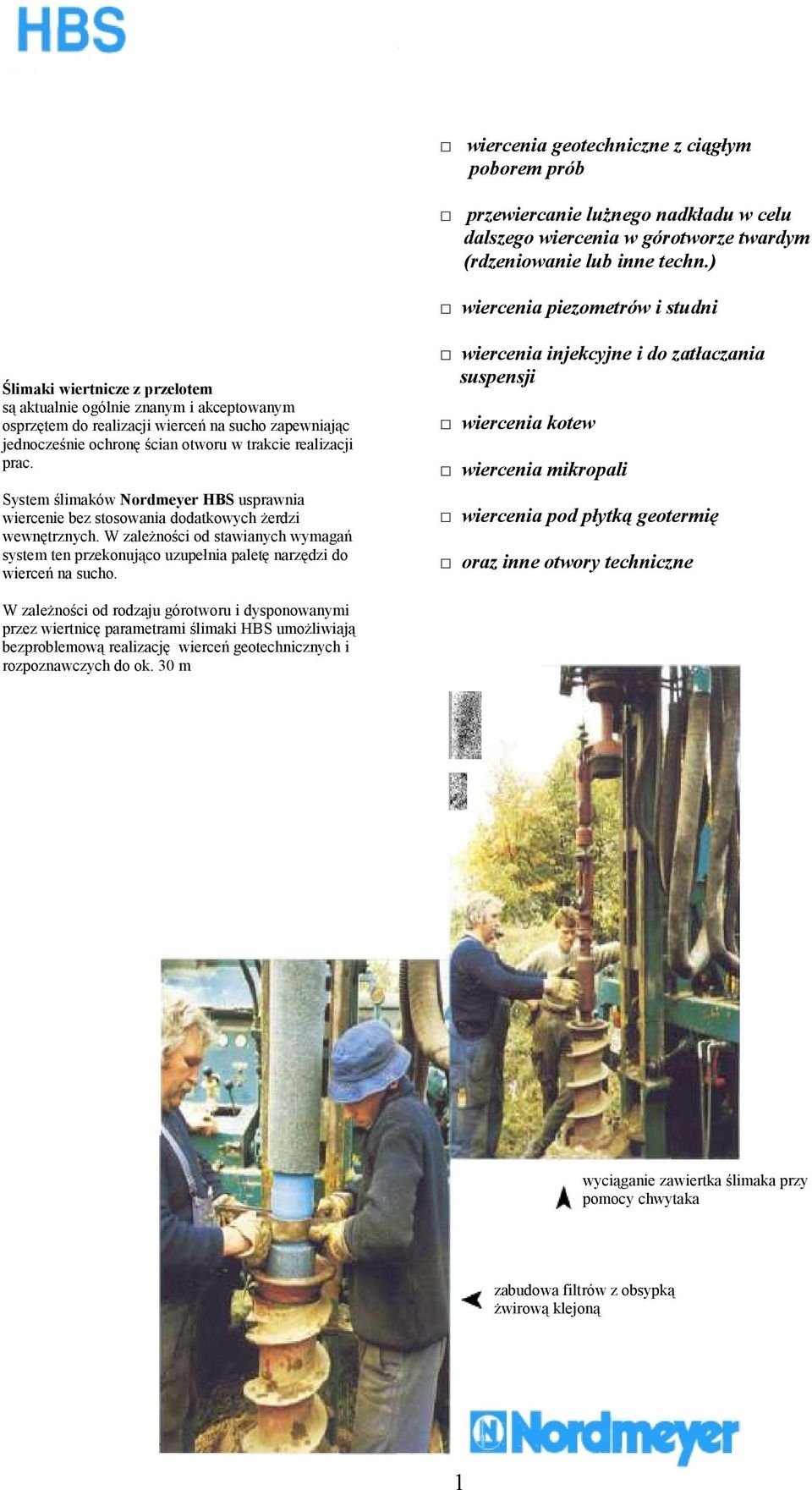

1 wiercenia geotechniczne z ciągłym poborem prób przewiercanie lużnego nadkładu w celu dalszego wiercenia w górotworze twardym (rdzeniowanie lub inne techn.) wiercenia piezometrów i studni Ślimaki wiertnicze z przelotem są aktualnie ogólnie znanym i akceptowanym osprzętem do realizacji wierceń na sucho zapewniając jednocześnie ochronę ścian otworu w trakcie realizacji prac. System ślimaków Nordmeyer HBS usprawnia wiercenie bez stosowania dodatkowych żerdzi wewnętrznych. W zależności od stawianych wymagań system ten przekonująco uzupełnia paletę narzędzi do wierceń na sucho. wiercenia injekcyjne i do zatłaczania suspensji wiercenia kotew wiercenia mikropali wiercenia pod płytką geotermię oraz inne otwory techniczne W zależności od rodzaju górotworu i dysponowanymi przez wiertnicę parametrami ślimaki HBS umożliwiają bezproblemową realizację wierceń geotechnicznych i rozpoznawczych do ok. 30 m wyciąganie zawiertka ślimaka przy pomocy chwytaka zabudowa filtrów z obsypką żwirową klejoną 1 1

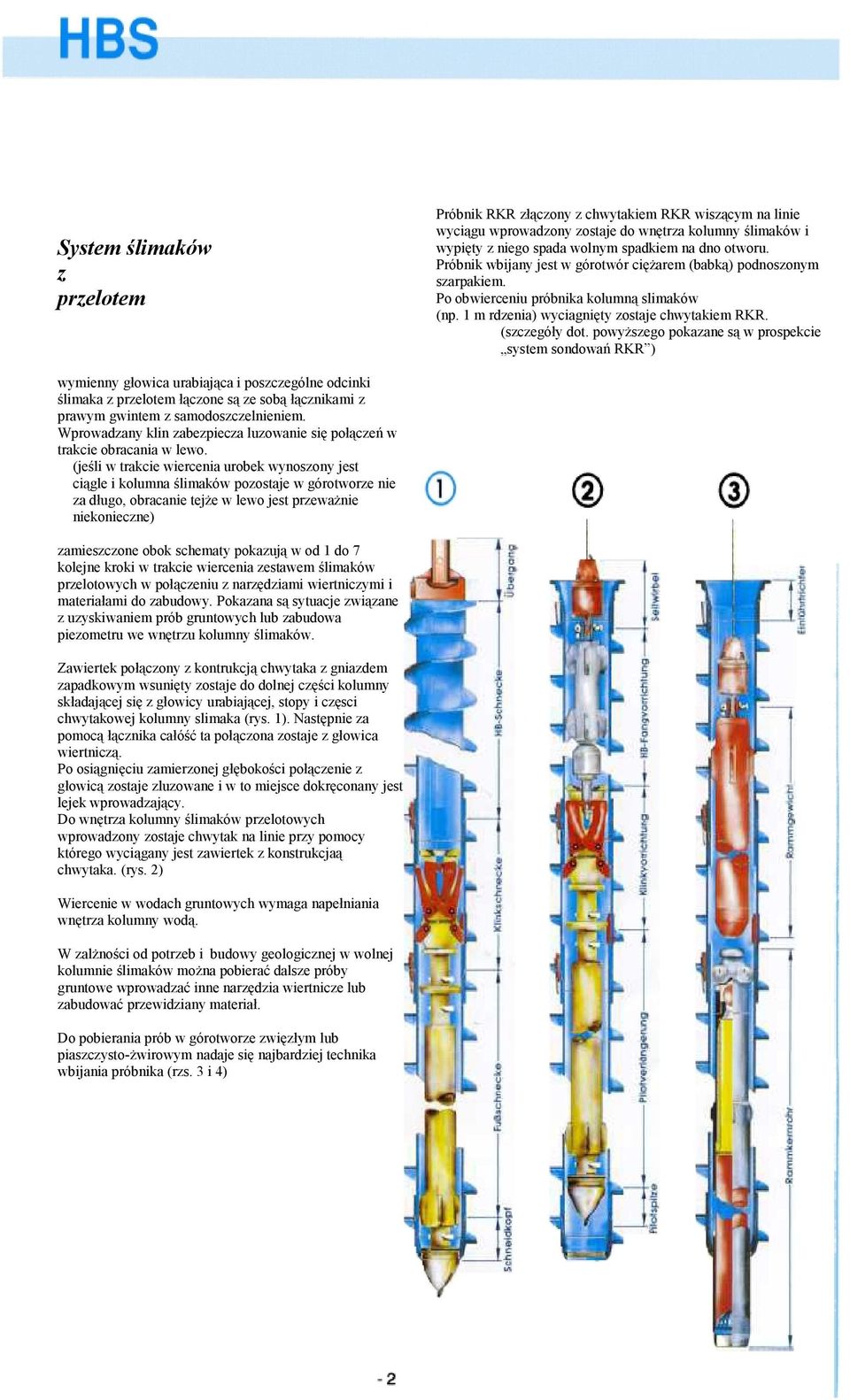

2 System ślimaków z przelotem Próbnik RKR złączony z chwytakiem RKR wiszącym na linie wyciągu wprowadzony zostaje do wnętrza kolumny ślimaków i wypięty z niego spada wolnym spadkiem na dno otworu. Próbnik wbijany jest w górotwór ciężarem (babką) podnoszonym szarpakiem. Po obwierceniu próbnika kolumną slimaków (np. 1 m rdzenia) wyciagnięty zostaje chwytakiem RKR. (szczegóły dot. powyższego pokazane są w prospekcie system sondowań RKR ) wymienny głowica urabiająca i poszczególne odcinki ślimaka z przelotem łączone są ze sobą łącznikami z prawym gwintem z samodoszczelnieniem. Wprowadzany klin zabezpiecza luzowanie się połączeń w trakcie obracania w lewo. (jeśli w trakcie wiercenia urobek wynoszony jest ciągle i kolumna ślimaków pozostaje w górotworze nie za długo, obracanie tejże w lewo jest przeważnie niekonieczne) zamieszczone obok schematy pokazują w od 1 do 7 kolejne kroki w trakcie wiercenia zestawem ślimaków przelotowych w połączeniu z narzędziami wiertniczymi i materiałami do zabudowy. Pokazana są sytuacje związane z uzyskiwaniem prób gruntowych lub zabudowa piezometru we wnętrzu kolumny ślimaków. Zawiertek połączony z kontrukcją chwytaka z gniazdem zapadkowym wsunięty zostaje do dolnej części kolumny składającej się z głowicy urabiającej, stopy i częsci chwytakowej kolumny slimaka (rys. 1). Następnie za pomocą łącznika całóść ta połączona zostaje z głowica wiertniczą. Po osiągnięciu zamierzonej głębokości połączenie z głowicą zostaje zluzowane i w to miejsce dokręconany jest lejek wprowadzający. Do wnętrza kolumny ślimaków przelotowych wprowadzony zostaje chwytak na linie przy pomocy którego wyciągany jest zawiertek z konstrukcjaą chwytaka. (rys. 2) Wiercenie w wodach gruntowych wymaga napełniania wnętrza kolumny wodą. W zalżności od potrzeb i budowy geologicznej w wolnej kolumnie ślimaków można pobierać dalsze próby gruntowe wprowadzać inne narzędzia wiertnicze lub zabudować przewidziany materiał. Do pobierania prób w górotworze zwięzłym lub piaszczysto-żwirowym nadaje się najbardziej technika wbijania próbnika (rzs. 3 i 4) 2

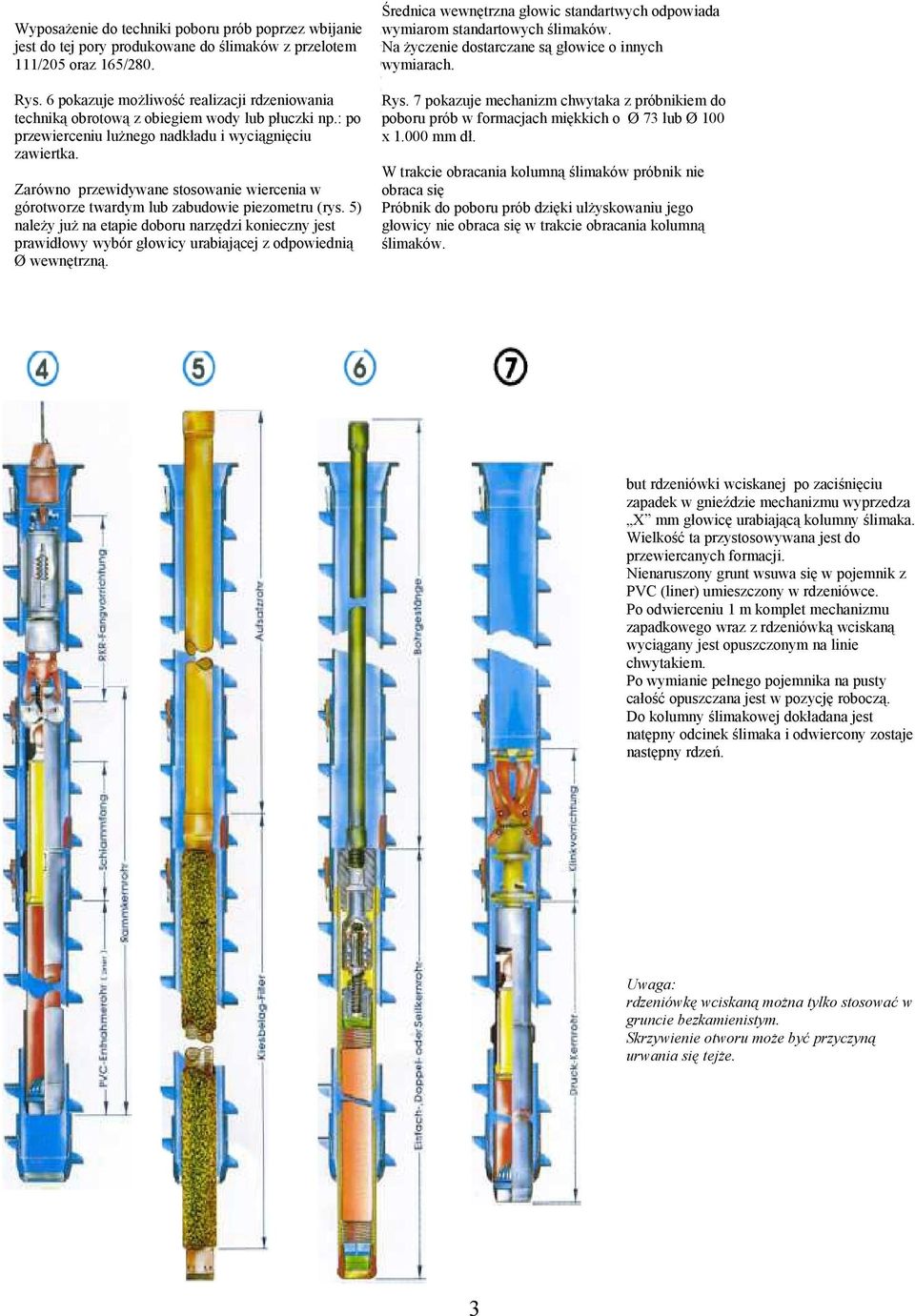

3 Wyposażenie do techniki poboru prób poprzez wbijanie jest do tej pory produkowane do ślimaków z przelotem 111/205 oraz 165/280. Rys. 6 pokazuje możliwość realizacji rdzeniowania techniką obrotową z obiegiem wody lub płuczki np.: po przewierceniu lużnego nadkładu i wyciągnięciu zawiertka. Zarówno przewidywane stosowanie wiercenia w górotworze twardym lub zabudowie piezometru (rys. 5) należy już na etapie doboru narzędzi konieczny jest prawidłowy wybór głowicy urabiającej z odpowiednią Ø wewnętrzną. Średnica wewnętrzna głowic standartwych odpowiada wymiarom standartowych ślimaków. Na życzenie dostarczane są głowice o innych wymiarach. Rys. 7 pokazuje mechanizm chwytaka z próbnikiem do poboru prób w formacjach miękkich o Ø 73 lub Ø 100 x mm dł. W trakcie obracania kolumną ślimaków próbnik nie obraca się Próbnik do poboru prób dzięki ulżyskowaniu jego głowicy nie obraca się w trakcie obracania kolumną ślimaków. but rdzeniówki wciskanej po zaciśnięciu zapadek w gnieździe mechanizmu wyprzedza X mm głowicę urabiającą kolumny ślimaka. Wielkość ta przystosowywana jest do przewiercanych formacji. Nienaruszony grunt wsuwa się w pojemnik z PVC (liner) umieszczony w rdzeniówce. Po odwierceniu 1 m komplet mechanizmu zapadkowego wraz z rdzeniówką wciskaną wyciągany jest opuszczonym na linie chwytakiem. Po wymianie pełnego pojemnika na pusty całość opuszczana jest w pozycję roboczą. Do kolumny ślimakowej dokładana jest natępny odcinek ślimaka i odwiercony zostaje następny rdzeń. Uwaga: rdzeniówkę wciskaną można tylko stosować w gruncie bezkamienistym. Skrzywienie otworu może być przyczyną urwania się tejże. 3 3

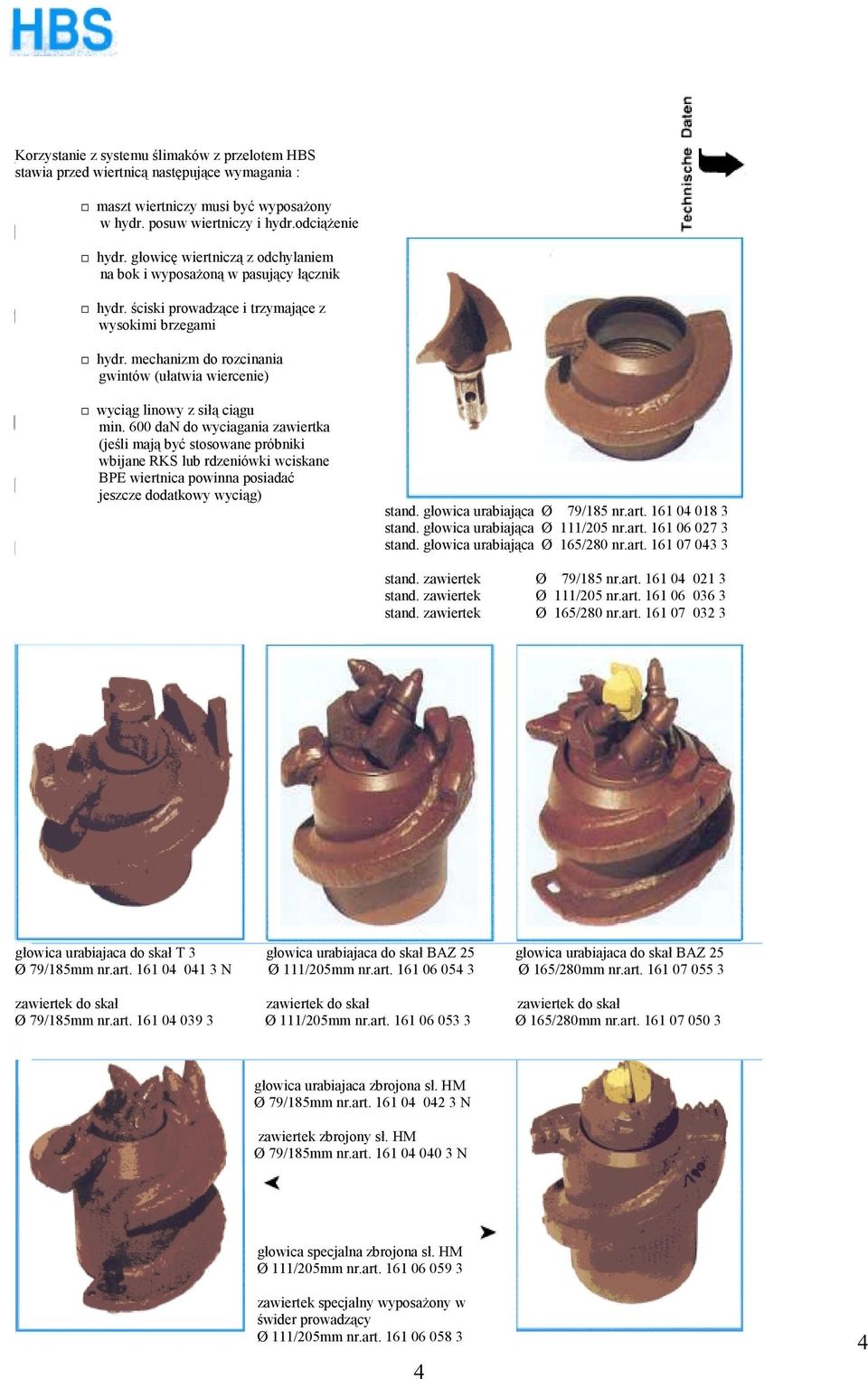

4 Korzystanie z systemu ślimaków z przelotem HBS stawia przed wiertnicą następujące wymagania : maszt wiertniczy musi być wyposażony w hydr. posuw wiertniczy i hydr.odciążenie hydr. głowicę wiertniczą z odchylaniem na bok i wyposażoną w pasujący łącznik hydr. ściski prowadzące i trzymające z wysokimi brzegami hydr. mechanizm do rozcinania gwintów (ułatwia wiercenie) wyciąg linowy z siłą ciągu min. 600 dan do wyciagania zawiertka (jeśli mają być stosowane próbniki wbijane RKS lub rdzeniówki wciskane BPE wiertnica powinna posiadać jeszcze dodatkowy wyciąg) stand. głowica urabiająca Ø 79/185 nr.art stand. głowica urabiająca Ø 111/205 nr.art stand. głowica urabiająca Ø 165/280 nr.art Ø 79/185 nr.art Ø 111/205 nr.art Ø 165/280 nr.art głowica urabiajaca do skał T 3 Ø 79/185mm nr.art N głowica urabiajaca do skał BAZ 25 Ø 111/205mm nr.art głowica urabiajaca do skał BAZ 25 Ø 165/280mm nr.art Ø 79/185mm nr.art Ø 111/205mm nr.art Ø 165/280mm nr.art głowica urabiajaca zbrojona sł. HM Ø 79/185mm nr.art N zawiertek zbrojony sł. HM Ø 79/185mm nr.art N głowica specjalna zbrojona sł. HM Ø 111/205mm nr.art zawiertek specjalny wyposażony w świder prowadzący Ø 111/205mm nr.art

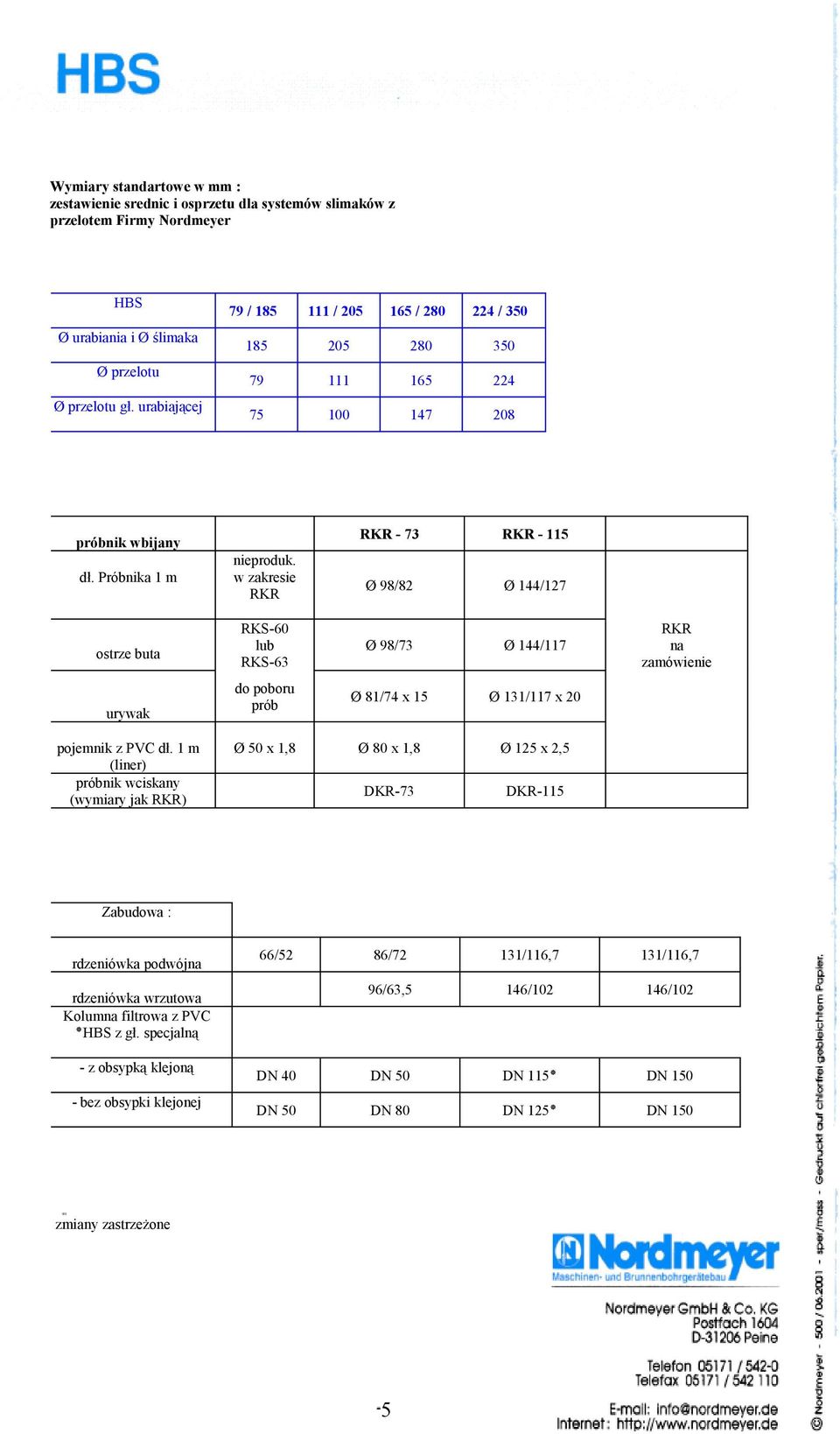

5 Wymiary standartowe w mm : zestawienie srednic i osprzetu dla systemów slimaków z przelotem Firmy Nordmeyer HBS Ø urabiania i Ø ślimaka Ø przelotu Ø przelotu gł. urabiającej 79 / / / / RKR - 73 RKR Ø 98/82 Ø 144/127 RKS-60 lub RKS-63 Ø 98/73 Ø 144/117 do poboru prób Ø 81/74 x 15 Ø 131/117 x 20 Ø 50 x 1,8 Ø 80 x 1,8 Ø 125 x 2,5 DKR-73 DKR-115 próbnik wbijany dł. Próbnika 1 m ostrze buta urywak pojemnik z PVC dł. 1 m (liner) próbnik wciskany (wymiary jak RKR) nieproduk. w zakresie RKR RKR na zamówienie Zabudowa : rdzeniówka podwójna 66/52 86/72 131/116,7 131/116,7 96/63,5 146/ /102 DN 40 DN 50 DN 115 DN 150 DN 50 DN 80 DN 125 DN 150 rdzeniówka wrzutowa Kolumna filtrowa z PVC HBS z gł. specjalną - z obsypką klejoną - bez obsypki klejonej zmiany zastrzeżone 5 5
