1 OPRAWY OŚWIETLENIOWE ZWIESZANE W WYKONANIU PRZECIWWYBUCHOWYM AB 5, SPG 1N i AB 51 dla lamp żarowych i wysokoprężnych Wersja wykonana z metalu Wszystkie oprawy oświetleniowe zwieszane w wykonaniu przeciwwybuchowym dla lamp żarowych i wysokoprężnych lamp wyładowczych są wykonane zgodnie z zasadniczymi wymaganiami Dyrektywy ATEX (94/9/WE). Dzięki swojej kompaktowej konstrukcji oprawy AB 5, SPG 1N i AB 51 idealnie nadają się do indywidualnego, miejscowego oświetlania powierzchni. Obudowa wykonana jest z aluminium bez dodatku miedzi, a wszystkie śruby są wykonane ze stali nierdzewnej. Klosz ze szkła borokrzemianowego posiada odpowiednią odporność na działanie wysokiej temperatury i wytrzymałość mechaniczną. Gwarantuje bezpieczne użytkowanie nawet w bardzo trudnych warunkach środowiskowych. Oprawy przystosowane są do pracy w temperaturze od -5 C do 55 C, co umożliwia ich stosowanie w większości warunkach występujących na całym świecie. W przypadku serii opraw EVI i EV.. obudowy wykonane są z aluminium bez dodatku miedzi. Stateczniki zostały odseparowane i znajdują się w schowku umieszczonym w górnej części obudowy. Klosze wykonane są ze szkła borokrzemianowego o dużej wytrzymałości mechanicznej i odporności na działanie wysokiej temperatury. Odbłyśniki oraz wszystkie zewnętrzne śruby wykonane zostały ze stali nierdzewnej. Wymiana źródła światła odbywa się poprzez otwarcie teflonowej pokrywy pierścienia łączeniowego. Dla zapewnienia swobodnego dostępu, zarówno klosz jak i pierścień łączeniowy umieszczone są na zawiasach. Dzięki wytrzymałej konstrukcji, oprawy mogą pracować w temperaturze do 55 (z wyjątkiem nowej serii EVQ). Nowe oprawy oświetlenia EVQ zaprojektowane zostały tak, by wymiana źródeł świata nastąpiła nie wcześniej niż po godzin jej pracy. Oprawy te przeznaczone są do pracy z lampami indukcyjnymi oraz wysokoczęstotliwościowym generatorem. Seria lamp EVZ zaprojektowana została dla lamp wyładowczych o mocy, 7W, 1W, 15W w małej obudowie oraz 15W, 25W, 4W, W w dużej obudowie. strefa X strefa 1 strefa 2 strefa 2 X strefa 21 strefa 22 IECEx Dla temperatury od -5 C do 55 C (wykluczając EVQ) Stopień ochrony IP67 Mocna obudowa ze stopu metali lekkich 4.7

2 SPG 1N AB 5 IXM AB 5 IU Dane techniczne AB 5 SPG 1N Oznakowanie wg 94/9/WE (ATEX) (nowa norma dotyczy) D II 2G Ex d IIC T4/T D II 2G Ex de IIC T (wejście pośrednie IXM) D II 2D Ex td IP67 T18/T1 C Certyfikat badania typu WE LOM 2 ATEX 218 X Certyfikat zgodności IECEx IECEX - BKI 7.2X Oznakowanie wg IECEx Ex d IIC T6/T4/T Ex de IIC T6/T4/T Ex td A21 IP66 T18/T1 C. Dopuszczalna temperatura -2 C do 55 C -5 C do 55 C (opcja: AB 5) Napięcie znamionowe max. 25 V Pobór mocy max. 1 W Zaciski przyłączeniowe 1 x 2,5 mm 2 / 2 x 1,5 mm 2 (IU i SPG1N), 2 x 2,5 mm 2, PE 2 x 6 mm 2 (IXM) Klasa ochronności I Żarówka W, 1 W, 75 W halogen 2) Oprawka E 27 Znamionowy strumień światła 71 lm / 1 lm Sprawność oprawy 68% Stopień ochrony wg EN 529 IP67 Dławnice/otwory w obudowie 2 x ¾" ISO 7/1-gwint (Ex-d), jeden zamontowany (UI) / 2 x M25 x 1,5 (IXM), SPG1N z dławnicą Wymiary (dł. x szer. x wys.) patrz wymiary Waga patrz tabela Sposób montażu montaż sufitowy Materiał obudowy lekki stop Kolor obudowy szary Materiał klosza szkło borokrzemianowe Zależnie od temperatury i użytego źródła światła (dla T/ T18 C - wejście bezpośrednie IU); dla T4/ T1 C z W przy temperaturze 4 C) 2) 75 W lampa halogenowa, maksymalna temperatura 4 C KONTAKT tel: info@grupa-wolff.eu wyślij zapytanie ofertowe 4.8

3 1 AB 5 IU AB 5 IXM SPG 1N Szczegóły zamówienia Model Gwint Dławnica do kabla Zaślepka Waga Nr produktu Ø (Temp. -2 C do 55 C) AB 5 IU (wejście bezpośrednie) 2 x ¾" 9-14 mm Ex-d 1 x ¾" Ex-d 1,6 kg NOR AB 5 IU (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 1,5 kg NOR AB 5 IU (wejście pośrednie) 2 x M25 x 1, mm Ex-e 1 x M25 x 1,5 Ex-e 2, kg NOR AB 5 IU (wejście pośrednie) 2 x M25 x 1,5-1 x M25 x 1,5 Ex-e 2,2 kg NOR SPG 1N (elementy wyposażenia oświetlenia przenośnego) 1 x ¾" 9-14 mm Ex-d - 2,2 kg NOR (Temp. -5 C do 55 C) AB 5 IU (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 1,6 kg NOR AB 5 IXM (wejście pośrednie) 2 x M25 x 1,5-1 x M25 x 1,5 Ex-e 2,2 kg NOR Źródła światła i akcesoria montażowe niezałączone. Akcesoria AB 5/SPG 1N Model Zawartość Zastosowanie Nr produktu REP AB 5 Zapasowy klosz AB 5 NOR WG Siatka ochronna, galwanizowana AB 5 NOR ER Odbłyśnik zewnętrzny, powlekany AB 5 NOR CEV / AB Śruba oczkowa, galwanizowana AB 5 NOR AS. EV Obejma sufitowa, galwanizowana AB 5 NOR Wymiary Krzywa rozsyłu Ø125 Ø AB 5 IU AB 5 IXM SPG 1N Krzywa 12 rozsyłu 12 AB 5 IU wpust opcjonalne wpusty na życzenie Wymiary w mm C C

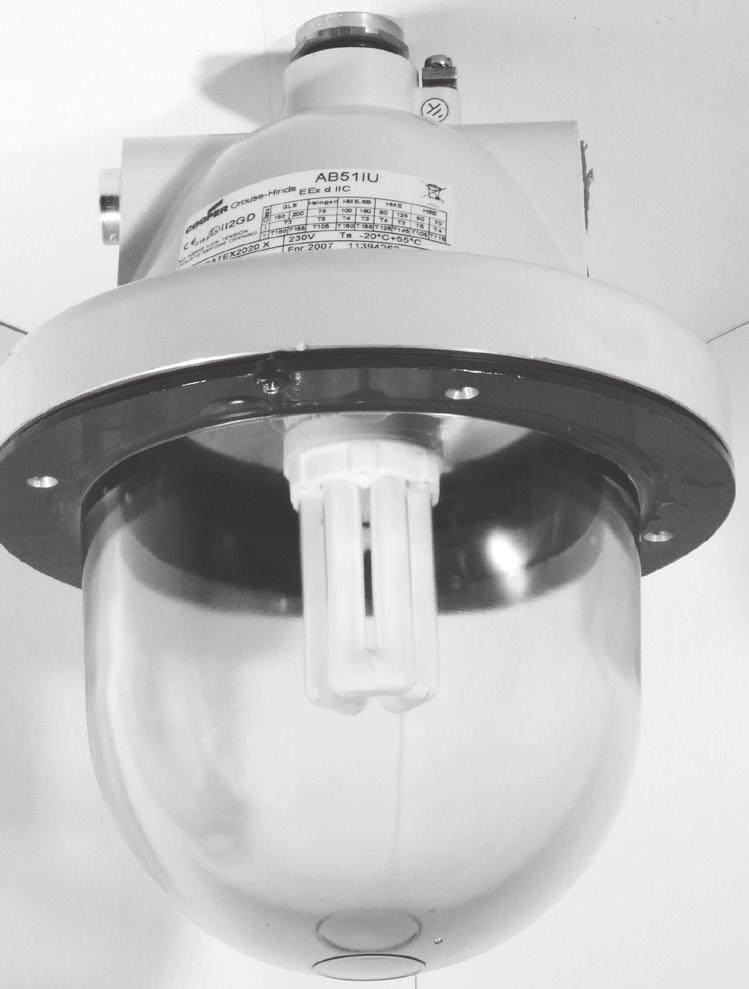

4 AB 51 M/S...V AB 51 IX AB 51 IU Dane techniczne AB 51 IU AB 51 IX AB 51 M/S... Oznakowanie wg 94/9/WE (ATEX) (nowa norma dotyczy) Certyfikat badania typu WE D II 2G Ex de IIC T (wejście pośrednie IX) / Ex d IIC T (wejście bezpośrednie) D II 2D Ex td A21 IP67 T C LOM 2 ATEX 22 X Certyfikat zgodności IECEx IECEx BKI 7.28X Oznakowanie wg IECEx Ex d/de IIC T Dopuszczalna temperatura Ex td A21 IP67 T -2 C do 55 C -45 C do 55 C (AB 51 M/S) -5 C do 55 C (opcja) Napięcie znamionowe max. 25 V (AB 51..) / 2 V AC AB 51 M/S ) cos φ współczynnika mocy,85 (AB 51 M/S) Zaciski przyłączeniowe 1 x 2,5 mm 2 / 2 x 1,5 mm 2 (IU), 2 x 2,5 mm 2 (IX i M/S), PE zewn. 2 x 6 mm 2 Klasa ochronności I Źródło światła Oprawka E 27 2) Znamionowy strumień światła 2) Sprawność oprawy 75% Stopień ochrony wg EN 529 IP67 Dławnice/otwory w obudowie 2 x ¾" ISO 7/1-gwint (Ex-d), jeden zamontowany (UI oraz M/S)/ 2 x M25 x 1,5 jeden zamontowany (IX) Wymiary (dł. x szer. x wys.) 2 mm x Ø 25 mm (IU), 4 x Ø 25 mm (IX), 425 x Ø 25 (M/S) Waga patrz szczegóły zamówienia Sposób montażu montaż sufitowy Materiał obudowy lekki stop Kolor obudowy szary Materiał klosza Szkło borokrzemianowe Informacje dodatkowe Źródło światła Strumień Moc Klasa temperaturowa Max. temp. powierzchni światła 2) Temp. Temp. Temp. Temp. 4 C > 4 C 4 C > 4 C Lampa żarowa IGA lm 15 W T T T 12 C T 147 C Lampa żarowa IGA 8 1 lm 2 W T T T 17 C T 152 C Lampa halogenowa IQT 11 lm 75 W T5 T4 T 88 C T 1 C Lampa halogenowa IQT 25 lm 15 W 4) T4 T T 12 C T 18 C Świetlówka kompaktowa TC-TSE /12 lm 15-2 W 5) T6 T6 T C T 75 C Wysokoprężna lampa rtęciowa ze 11 lm 1 W T4 T4 T 11 C T 125 C światłem mieszanym HME-SB Wysokoprężna lampa rtęciowa ze 1 lm 1 W T T T 127 C T 142 C światłem mieszanym HME-SB Wysokoprężna lampa rtęciowa HME 8 lm 8 W T4 T4 T 112 C T 127 C Wysokoprężna lampa rtęciowa HME 6 lm 125 W T T T 127 C T 142 C Wysokoprężna lampa sodowa HSE 4 lm 5 W T5 T4 T 86 C T 11 C Wysokoprężna lampa sodowa HSE 5 lm 7 W T4 T4 T 97 C T 112 C patrz tabela 2) Zależnie od użytego źródła światła. ) inne na żądanie 4) Maksymalna temperatura 4 C 5) Maksymalna temperatura C 4.1

5 1 AB 51 IU AB 51 IX AB 51 M/S...V Szczegóły zamówienia Model Źródło światła Gwint Dławnica do Zaślepka Waga Nr produktu kabla Ø (Temp. otocz. -2 C do 55 C) AB 51 IU (wejście bezpośrednie) wszystkie 2 x ¾" 1 x ¾" Ex-d,6 kg NOR AB 51 IX (wejście pośrednie) wszystkie 2 x M25 x 1,5 1 x M25 Ex-e 4,5 kg NOR AB 51 M 125 V (wejście bezpośrednie) 2) 125 W HME 2 x ¾" 1 x ¾" Ex-d 7,5 kg NOR AB 51 S 7 V (wejście bezpośrednie) 2) 7 W HSE 2 x ¾" 1 x ¾" Ex-d 7,5 kg NOR (Temp. otocz.-5 C do 55 C) AB 51 IU (wejście bezpośrednie) wszystkie 2 x ¾" 1 x ¾" Ex-d,6 kg NOR AB 51 IX (wejście pośrednie) wszystkie 2 x M25 x 1,5 1 x M25 Ex-e 4,5 kg NOR (Temp. otocz.-45 C do 55 C) AB 51 M 125 V (wejście bezpośrednie) 2) 125 W HME 2 x ¾" 1 x ¾" Ex-d 7,5 kg NOR AB 51 S 7 V (wejście bezpośrednie) 2) 7 W HSE 2 x ¾" 1 x ¾" Ex-d 7,5 kg NOR Źródła światła i akcesoria montażowe niezałączone. 2) Zawiera obudowę ognioszczelną z kompletnym osprzętem elektrycznym. Akcesoria AB 51 Zawartość Zastosowanie Nr produktu Zapasowy klosz z metalowym pierścieniem AB 51 NOR Siatka ochronna AB 51 NOR Odbłyśnik zewnętrzny AB 51 NOR Obejma sufitowa ANSI 16 AB 51 NOR Śruba oczkowa ANSI 16 AB 51 NOR Wymiary Krzywa rozsyłu Ø21 Ø21 Ø21 AB 51 IU AB 51 IX AB 51..V opcjonalne wpusty na życzenie wpust Wymiary w mm 5 Krzywa rozsyłu AB 51 IU C

6 EVI 5 XM EVI 5 UD EVI 2 XM EVI 2 UD Dane techniczne EVI 2 EVI 5 Oznakowanie wg 94/9/WE (ATEX) Certyfikat badania typu WE LOM 2 ATEX 212 X Certyfikat zgodności IECEx IECEx BKI 7.1X Oznakowanie wg IECEx Ex d / de IIC T D II 2G Ex de IIC T (wejście bezpośrednie UD) D II 2G Ex de IIC T (wejście bezpośrednie XM) D II 2D Ex td A21 IP67 T C Ex td A21 IP67 T Dopuszczalna temperatura -2 C do 55 C -5 C do 55 C Napięcie znamionowe max. 25 V Zaciski przyłączeniowe 1 x 2,5 mm 2 / 2 x 1,5 mm 2 (UD), 2 x 2,5 mm 2 (XM); PE zewn. 2 x 6 mm 2 Klasa ochronności I Źródło światła Oprawka E 27 (EVI 2) / E 4 (EVI 5) Znamionowy strumień światła Sprawność oprawy 75% Stopień ochrony wg EN 529 IP67 Dławnice/otwory w obudowie 2 x ¾" ISO 7/1-gwint (Ex-d), jeden zamontowany (UD) / 2 x M25 x 1,5, zamontowany (XM) Wymiary (dł. x szer. x wys.) 28 mm x Ø 245 mm (2 UD), 4 x Ø 225 mm (2 XM) 4 mm x Ø mm (5 UD), 4 x Ø mm (5 XM) Waga patrz szczegóły zamówienia Sposób montażu montaż sufitowy Materiał obudowy lekki stop Kolor obudowy szary Materiał klosza szkło borokrzemianowe Informacje dodatkowe Źródło światła Strumień Moc Model Klasa temperaturowa Max. temp. powierzchni światła 2) Temp. Temp. Temp. Temp. 4 C 55 C 4 C 55 C Lampa żarowa IGA lm 15 W EVI 2 T4 T4 T15 ºC T12 ºC Lampa żarowa IGA 8 1 lm 2 W EVI 2 T4 T4 T115 ºC T1 ºC Lampa żarowa IGA 5 lm W EVI 5 T4 T4 T115 ºC T1 ºC Lampa żarowa IGA lm 5 W EVI 5 T T T155 ºC T17 ºC 4.12

7 1 EVI 2 UD EVI 2 XM EVI 5 UD EVI 5 XM Szczegóły zamówienia Model Gwint Dławnica do Zaślepka Waga Nr produktu kabla Ø (Temp. -2 C do 55 C) EVI 2 UD (wejście bezpośrednie) 2 x ¾" 9-14 mm Ex-d 1 x ¾" Ex-d 8, NOR EVI 2 UD (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 8,2 NOR EVI 5 UD (wejście bezpośrednie) 2 x ¾" 9-14 mm Ex-d 1 x ¾" Ex-d 12, NOR EVI 5 UD (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 12,8 NOR EVI 2 XM (wejście pośrednie) 2 x M25 x 1, mm Ex-e 1 x M25 Ex-e 9,1 NOR EVI 2 XM (wejście pośrednie) 2 x M25 x 1,5-1 x M25 Ex-e 9, NOR EVI 5 XM (wejście pośrednie) 2 x M25 x 1, mm Ex-e 1 x M25 Ex-e 1,7 NOR EVI 5 XM (wejście pośrednie) 2 x M25 x 1,5-1 x M25 Ex-e 1, NOR (Temp. -5 C to 55 C) EVI 2 UD (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 8,2 NOR EVI 5 UD (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 12,8 NOR EVI 2 XM (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 9, NOR EVI 5 XM (wejście bezpośrednie) 2 x ¾" - 1 x ¾" Ex-d 1, NOR Źródła światła i akcesoria montażowe niezałączone. Akcesoria EVI 2, EVI 5 Model Zawartość Zastosowanie Nr produktu REP 2 Zapasowy klosz EVI 2 NOR REP 5 Zapasowy klosz EVI 5 NOR G. EV2 Siatka ochronna EVI 2 NOR G. EV5 Siatka ochronna EVI 5 NOR PC. EV 2 Odbłyśnik zewnętrzny EVI 2 / EVQ 55 NOR PC. EV 5 Odbłyśnik zewnętrzny EVI 5 / EVQ 85 NOR KEY, EV Klucz lampowy EV... NOR CEV/AB Śruba oczkowa EV... NOR AS. EV Regulowana obejma sufitowa EV... NOR SPU. EV Naścienna obejma montażowa EV... NOR BC. EV Obejma do montażu słupowego EV... NOR SR EV 2 Naścienna obejma montażowa EVI 2 NOR SR EV 5 Naścienna obejma montażowa EVI 5 NOR

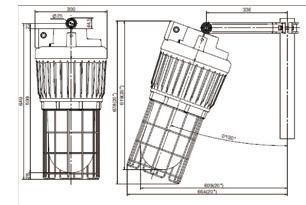

8 EVI 5 UD EVI 5 XM EVI 2 XM EVI 2 UD Wymiary Krzywa rozsyłu EVI 2 UD Ø 245 wpust opcjonalne wpusty na życzenie Ø 245 Ø EVI 2 XM EVI 5 UD EVI 5 XM Ø BC. EV/AB ø SP.EV 2/5 5 /4 ø /4 KEY.EV CEV/AB AS.EV/AB Wymiary w mm Krzywa 12 rozsyłu EVI 2/5 bez odbłyśnika zewnętrznego 12 Krzywa rozsyłu EVI 2/5 z odbłyśnikiem zewnętrznym C C C

9 1 EVQ 55 UD EVQ 55 XM EVQ 85 UD EVQ 85 XM Dane techniczne EVQ QL- lampa indukcyjna Oznakowanie wg 94/9/WE (ATEX) (nowa norma dotyczy) D II 2G Ex de IIC T6 (wejście bezpośrednie UD) D II 2G Ex de IIC T6 (wejście bezpośrednie XM) D II 2D Ex td A21 IP67 T85 C Certyfikat badania typu WE LOM 2 ATEX 212 X Certyfikat zgodności IECEx IECEx BKI 7.1X Oznakowanie wg IECEx Ex d / de IIC T6 Dopuszczalna temperatura -2 C do 55 C Napięcie znamionowe 2 V AC/DC Prąd znamionowy,26 A (55 W),,4 A (85 W) Częstotliwość 5/ Hz cos φ współczynnika mocy >,96 Obwód generator elektroniczny HF Zaciski przyłączeniowe 1 x 2,5 mm 2 / 2 x 1,5 mm 2 (UD), 2 x 2,5 mm 2 (XM), PE zewn. 2 x 6 mm 2 Klasa ochronności I Źródło światła Lampa indukcyjna 55/85 W ze złączką Znamionowy strumień światła 55 W: 5 lm / 85 W: lm Sprawność oprawy 66% Stopień ochrony wg EN 529 IP67 Dławnice/otwory w obudowie 2 x ¾" ISO 7/1-gwint (Ex-d), jeden zamontowany (UD) 2 x M25 gwint (Ex-e), jeden zamontowany (XM) Wymiary (dł. x szer. x wys.) 28 mm x Ø 245 mm (55 UD), 4 x Ø 225 mm (55 XM), 4 mm x Ø mm (85 UD), 4 x Ø mm (85 XM), Waga patrz szczegóły zamówienia Sposób montażu montaż sufitowy Materiał obudowy lekki stop Kolor obudowy szary, PTFE (opcjonalnie) Materiał klosza szkło borokrzemianowe, nieprzezroczyste (przezroczyste na życzenie) Bez akcesoriów montażowych, z lampami i generatorem HF 2 4 KONTAKT tel: info@grupa-wolff.eu wyślij zapytanie ofertowe

10 EVQ 85 XM EVQ 85 UD EVQ 55 XM EVQ 55 UD Szczegóły zamówienia Typ Gwint wejściowy Dławnica dla Zaślepka Waga w kg Nr produktu kabla Ø EVQ 55 UD (wejście bezpośrednie) 2 x ¾" 9-14 mm Ex-d 1 x ¾" Ex-d 9,1 NOR EVQ 55 UD (wejście bezpośrednie) 2 x ¾" 1 x ¾" Ex-d 9, NOR EVQ 85 UD (wejście bezpośrednie) 2 x ¾" 9-14 mm Ex-d 1 x ¾" Ex-d 12,9 NOR EVQ 85 UD (wejście bezpośrednie) 2 x ¾" 1 x ¾" Ex-d 12,8 NOR EVQ 55 XM (wejście pośrednie) 2 x M25 x mm Ex-e 1 x M25 Ex-e 9, NOR EVQ 55 XM (wejście pośrednie) 2 x M25 x x M25 Ex-e 9,8 NOR EVQ 85 XM (wejście pośrednie) 2 x M25 x mm Ex-e 1 x M25 Ex-e 1,7 NOR EVQ 85 XM (wejście pośrednie) 2 x M25 x x M25 Ex-e 1, NOR Akcesoria EVQ 55, EVQ 85 Typ Model Zastosowanie Nr produktu G. EV 2 Siatka ochronna EVQ 55 NOR G. EV 5 Siatka ochronna EVQ 85 NOR PC. EV 2 Odbłyśnik zewnętrzny EVI 2 / EVQ 55 NOR PC. EV 5 Odbłyśnik zewnętrzny EVI 5 / EVQ 85 NOR KEY, EV Klucz lampowy EV... NOR CEV/AB Śruba oczkowa EV... NOR AS. EV Regulowana obejma sufitowa EV... NOR SPU. EV Naścienna obejma montażowa EV... NOR BC. EV Obejma do montażu słupowego EV... NOR SP. EV 2 Naścienna obejma montażowa EVQ 55 NOR SP. EV 5 Naścienna obejma montażowa EVQ 85 NOR Wymiary Krzywe rozsyłu EVQ 55 UD Ø 245 Ø 245 wejście wejście opcjonalne, na życzenie EVQ 55 XM EVQ 85 UD EVQ 85 XM Wymiary akcesoriów podano na stronie 4.14 Ø Ø Wymiary w mm Krzywa 12 rozsyłu EVQ 55/85 bez odbłyśnika zewnętrznego 12 Krzywa 12 rozsyłu EVQ 55/85 z odbłyśnikiem zewnętrznym C C 8 1 C C

11 1 EV ZM EV ZM Dane techniczne EVM EVS EVH Oznakowanie wg 94/9/WE (ATEX) D II 2G Ex de IIC T (nowa norma dotyczy) D II 2D Ex td A21 IP66 T C Certyfikat Badania typu WE LOM 2 ATEX 212 X Certyfikat zgodności IECEx IECEx BKI 7.1X Oznakowanie wg IECEx Ex de IIC T Ex td A21 IP67 T Dopuszczalna temperatura -2 C do 55 C -45 C do 55 C (opcja) Napięcie znamionowe 2 V AC 2) Prąd znamionowy Częstotliwość 5 Hz 2) cos φ współczynnika mocy >,85 Obwód obwód elektromagnetyczny Zaciski przyłączeniowe x (2 x 2,5 mm 2 ); PE zewn. 2 x 6 mm 2, Klasa ochronności I Oprawka E 27 (EV ), E 4 (EV ) Sprawność oprawy 76% Stopień ochrony wg EN 529 IP67 Dławnice/otwory w obudowie 2 x M25 gwinty (Ex-e), jeden zamontowany Wymiary (dł. x szer. x wys.) 48 mm x Ø 245 mm (EV ZM) 5 mm x Ø mm (EV ZM Waga patrz szczegóły zamówienia Sposób montażu sufitowy Materiał obudowy lekki stop Kolor obudowy szary Materiał klosza szkło borokrzemianowe patrz szczegóły zamówienia 2) inne napięcia lub częstotliwości na życzenie Informacje dodatkowe Źródło światła Strumień Moc Typ Klasa temperaturowa Max. temp. powierzchni światła ) Temp. Temp. Temp. Temp. 4 C > 4 C 4 C > 4 C Wysokoprężna lampa rtęciowa HME 6 lm 125 W EVM 125 ZM T4 T4 T115ºC T1ºC Wysokoprężna lampa rtęciowa HME 1 lm 25 W EVM 25 ZM T4 T T125ºC T14 C Wysokoprężna lampa sodowa HSE 5 lm 7 W EVS 7 ZM T5 T4 T95ºC T11ºC Wysokoprężna lampa sodowa HSE 14 lm 15 W EVS 15 ZM T5 T4 TºC T15ºC Wysokoprężna lampa sodowa HSE 25 lm 25 W EVS 25 ZM T4 T4 T115ºC T1ºC Wysokoprężna lampa metalohalogenowa HIE 17 lm 25 W EVH 25 ZM T4 T T125ºC T14ºC ) zależnie od oprawy

12 EV ZM EV ZM Szczegóły zamówienia Typ Źródło światła Prąd znamionowy Wpust kablowy Ex-e dla kabla Ø Waga kg Nr produktu (Temp. -2 C do 55 C) EVM 125 ZM HME 125W 1,1 A 9-14 mm 14,1 NOR EVM 125 ZM HME 125W 1,1 A - 14, NOR EVM 25 ZM HME 25W 2,1A 9-14 mm 22,4 NOR EVM 25 ZM HME 25W 2,1A - 22,5 NOR EVS 7 ZM HSE 7W,5 A 9-14 mm 14,1 NOR EVS 7 ZM HSE 7W,5 A - 14, NOR EVS 15 ZM HSE 15W,96 A 9-14 mm 22,4 NOR EVS 15 ZM HSE 15W,96 A - 22,4 NOR EVS 25 ZM HSE 25W 1,7 A 9-14 mm 22,4 NOR EVS 25 ZM HSE 25W 1,7 A - 22,4 NOR EVH 25 ZM HIT 25W 1,8 A 9-14 mm 22,4 NOR EVH 25 ZM HIT 25W 1,8 A - 22,4 NOR (Temp. -45 C do 55 C) EVM 125 ZM HME 125 W,96 A - 14, NOR EVM 25 ZM HME 25 W,96 A - 22,4 NOR EVS 7 ZM HSE 7 W 1,7 A - 14, NOR EVS 15 ZM HSE 15 W 1,7 A - 22,4 NOR EVS 25 ZM HSE 25 W 1,8 A - 22,4 NOR EVH 25 ZM HIT 25 W 1,8 A - 22,4 NOR Źródła światła i akcesoria montażowe nie są załączone. KONTAKT tel: info@grupa-wolff.eu wyślij zapytanie ofertowe 4.18

13 1 EV ZM EV ZM Akcesoria EVM, EVS, EVH Typ Model Zastosowanie Nr produktu REP 2 Zapasowy klosz EV NOR REP 5 Zapasowy klosz EV NOR G. EV 2 Siatka ochronna EV NOR G. EV 5 Siatka ochronna EV NOR PC. EV 2 Odbłyśnik zewnętrzny EV NOR PC. EV 5 Odbłyśnik zewnętrzny EV NOR KEY, EV Klucz lampowy EV. NOR CEV/AB Śruba oczkowa EV. NOR AS. EV Regulowana obejma sufitowa EV. NOR SPU.EV Ø mm Naścienna obejma montażowa EV. NOR BC. EV Obejma do montażu słupowego EV. NOR SP. EV 2 Naścienna obejma montażowa EV NOR SP. EV 5 Naścienna obejma montażowa EV NOR Wymiary wejście Ø 245 Ø EV ZM EV ZM BC. EV ø SP.EV 2/ /4 KEY.EV CEV/AB AS.EV /4 ø Wymiary w mm 5 Krzywa 12rozsyłu EV 2/5 bez odbłyśnika zewnętrznego 12 Krzywa rozsyłu EV 2/5 z odbłyśnikiem zewnętrznym C C C

14 EVZ Dane techniczne Oznakowanie wg 94/9/WE (ATEX) D II 2 G Ex d e IIC T...Gb D II 2 D Ex td A21 IP66 T... Certyfikat badania typu WE TUV 11 ATEX 792 X Certyfikat zgodności IECEx IECEx CQM 11.2 Oznakowanie wg IECEx Ex d e IIC T Gb Ex td A21 IP66 T C Tamb : -4 C ~ 55 C Dopuszczalna temperatura -2 C ~ 55 C -4 C ~ 55 C Napięcie znamionowe 22V AC 5/HZ, 2V AC 5/HZ, 24V AC 5HZ Zaciski przyłączeniowe x 6mm2 Klasa ochronności I Źródło światła HPS: 7W, 1W, 15W, 25W, 4W, W MHS: 7W, 1W, 15W, 25W MHM: 4W Oprawka HPS 7W & MHS 7W, 1W, 15W: E27 HPS 1W - W & MH 25W - 4W: E4 Stopień ochrony IP IP66 Dławnice/otwory w obudowie 2 x M2 x1.5 / 2 x M25 x1.5 1 wejście zaślepione Wymiary Mała obduowa: Ø215 x 48mm Duża obduowa : Ø x 599mm Waga Mała obudowa: 1-12 Kg Duża obudowa: 16-2Kg Materiał obudowy Obudowa: Aluminium bez dodatku miedzi Klosz - szkło hartowane sruby: stal nierdzewna Uchwyt montażowy - stal malowana proszkowo Szczegóły zamówienia Mała obudowa Typ I Rodzaj wejścia S Źródło światła 1M Dławnice kablowe 7 Moc Napięcie znamionowe Osłona klosza LT Temperatura TI Zapłonnik EVZ I=pośrednie S=HPS 1M=M2 7=7W =22V 5Hz =bez osłony standard =-2 C~55 C standard M=MH 2M=M25 1=1W 4=22V Hz 4=osłona z SS 4 LT=-4 C~55 C TI=czasowy 15=15W 5=2V 5Hz 6=osłona z SS 16 6=24V 5Hz 7=2V Hz Duża obudowa Typ I Rodzaj wejścia S Źródło światła 1M Dławnice kablowe 7 Moc Napięcie znamionowe Osłona klosza LT Temperatura EVZ I=pośrednie S=HPS 1M=M2 15=15W =22V 5Hz =bez osłony standard =-2 C~55 C L Zapłonnik L=duża obudowa (tylko 15W) TI Zapłonnik standard M=MH 2M=M25 25=25W 4=22V Hz 4=osłona z SS 4 LT=-4 C~55 C TI=czasowy 4=4W 5=2V 5Hz 6=osłona z SS 16 =W (tylko HPS) 6=24V 5Hz 7=2V Hz 4.2

15 1 EVZ Szczegóły techniczne Mała Obudowa Numer produktu Moc (W) Źródło światła Bez odbłyśnika Klasa temperaturowa Max. temp. powierzchni ( C) Z odbłyśnikiem Klasa temperaturowa Max. temp. powierzchni ( C) 4 C 5 C 55 C 4 C 5 C 55 C 4 C 5 C 55 C 4 C 5 C 55 C EVZIS*7*** 7 HPS T5 T5 T T4 T4 T EVZIM*7*** MH T5 T5 T T5 T4 T EVZIS*1*** 1 HPS T5 T4 T T4 T4 T EVZIM*1*** MH T4 T4 T T4 T4 T EVZIS*15*** 15 HPS T4 T4 T T T T EVZIM*15*** MH T4 T4 T T T T Duża obudowa Numer produktu Moc (W) Źródło światła Klasa temperaturowa Maksymalna temperatura powierzchni ( C) 4 C 5 C 55 C 4 C 5 C 55 C EVZIS*15***L* 15 HPS T4 T4 T EVZIM*15***L* MH T4 T4 T EVZIS*25*** 25 HPS T T T EVZIM*25*** MH T T T EVZIS*4*** 4 HPS T T T EVZIM*4*** MH T T T EVZIS**** HPS T T T Akcesoria Opis Uchwyt "U"-kształtny do montażu naściennego i sufitowego Uchwyt do montażu słupowego Odbłyśnik RA (RA725) tylko dla małej obudowy 7528 Odbłyśnik RD (RD725) - tylko dla dużej obudowy Wymiary Numer produktu CCL171 mała obudowa CCL172 duża obudowa CCL Mała obudowa Uchwyt oczkowy Uchwyt słupowy Montaż słupowy Uchwyt sufitowy i naścienny EVZ Puszka przyłączeniowa Obudowa Klosz 5 Duża obudowa Montaż sufitowy Montaż naścienny Odbłyśnik RA Osłona klosza Odbłyśnik RD 6 Montaż słupowy Montaż sufitowy Montaż naścienny 4.21
