1 ODPADY ZE SPALARNI ODPADÓW KOMUNALNYCH RODZAJE I MOŻLIWOŚCI ZAGOSPODAROWANIA MSWI WASTE TYPES AND THE POSSIBILITIES OF DEVELOPMENT 57. Konferencja Studenckich Kół Naukowych Pionu Górniczego Sekcja IX Gospodarka Odpadami Przygotował: Jakub Warszawski Opiekun naukowy: dr inż. Waldemar Kępys Wydział Górnictwa i Geoinżynierii Koło naukowe Ekospirit Kraków, 8 grudnia 2016r.

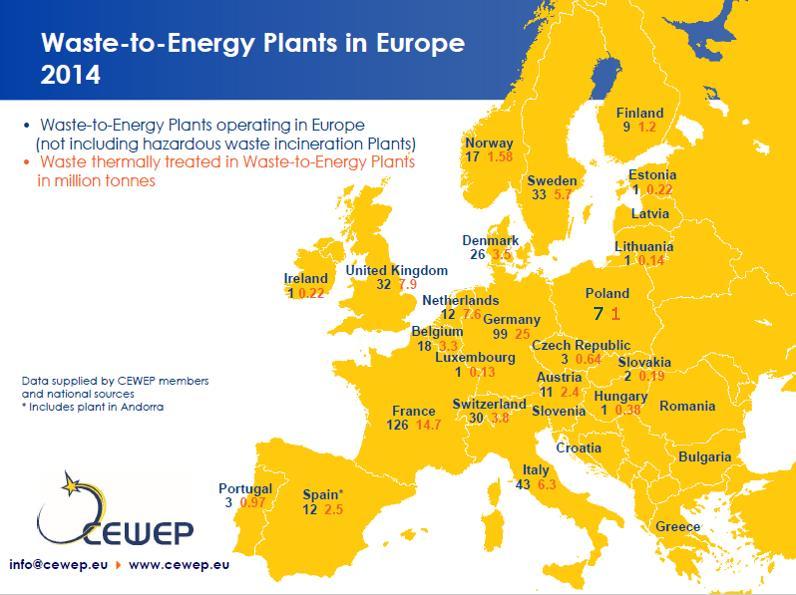

2 Rozmieszczenie ITPOK w Europie MSW incineration plants in Europe Rysunek 1 Mapa z rozmieszczeniem ITPOK w Europie Źródło:

3 Rozmieszczenie ITPOK w Polsce MSW incineration plants in Poland Rysunek 2 Mapa z rozmieszczeniem ITPOK w Polsce Źródło: Krajowy plan gospodarki odpadami 2022

4 Zestawienie istniejących ITPOK w Polsce MSW incineration plants in Poland IPTOK Kraków Bydgoszcz Konin Poznań Szczecin Białystok Warszawa Wydajność Capability 220 Mg/rok 180 Mg/rok 94 Mg/rok 210 Mg/rok 150 Mg/rok 120 Mg/rok 40 Mg/rok Technologia spalania Incineration technology Rusztowa Grate technology Rusztowa Grate technology Rusztowa Grate technology Rusztowa Grate technology Rusztowa Grate technology Rusztowa Grate technology Rusztowa Grate technology Wartość opałowa Calorific value kj/kg kj/kg kj/kg kj/kg kj/kg kj/kg b.d. Instalacja waloryzacji żużla BA valorisation Mg/rok Tak Mg/rok Mg/rok Mg/rok Mg/rok Tak Instalacja zestalania i chemicznej stabilizacji Stabilisation Mg/rok Tak 7000 Mg/rok Mg/rok Mg/rok Mg/rok b.d. Tabela 1 Zestawienie istniejących ITPOK w Polsce źródło: Decyzje i raporty środowiskowe dla poszczególnych IPTOK

5 MSW [mln Mg] Metody postępowania z odpadami w EU-27 Management of MSW in EU-27 Municipal waste landfilled, incinerated, recycled and composted in the EU-27, 2004 to Years Landfill Incineration Recycling Composting Wykres 1 Odpady komunalne poddane składowaniu, spalaniu, recyklingowi, kompostowaniu w EU-27 w latach , źródło: opracowanie własne na podstawie danych Eurostat

6 Stałe pozostałości powstające w ITPOK MSWI residues Typ odpadów stałych MSWI residues Żużel/popiół (w tym odsiewy z rusztu) Powstające pozostałości z tony odpadów [kg] Residues per ton MSW Pył z kotła i odpylaczy Pozostałości FGC, wyłącznie produkty reakcji: Mokrej sorpcji Pół-mokrej sorpcji Suchej sorpcji Produkty reakcji oraz pył filtrowy z: Mokrej sorpcji Pół-mokrej sorpcji Suchej sorpcji Zużyty węgiel aktywny 0,5-1 Tabela 2 Zestawienie odpadów powstających w ITPOK źródło: Dokument Referencyjny dla najlepszych dostępnych technik dla spalania odpadów

7 Schemat spalania odpadów komunalnych MSW incineration scheme. Rysunek 4 Uproszczony schemat spalania odpadów komunalnych Źródło: Use of Incineration MSW Ash: A Review Charles H. K. Lam, Alvin W. M. Ip, John Patrick Barford and Gordon McKay

8 Postępowanie z żużlem: Decyzja o środowiskowych uwarunkowaniach Żużel poddać obróbce i sezonowaniu (w instalacji waloryzacji) na terenie ZTPO, a następnie po uzyskaniu przez niego certyfikatu produktu przeznaczyć do wykorzystania w budownictwie (zgodnie z warunkami certyfikatu). Cały proces waloryzacji żużla prowadzić w halach i budynkach, a dojrzewanie żużla na placach składowych zadaszonych i ograniczonych ścianami bocznymi

9 Postępowanie z pyłami: Decyzja o środowiskowych uwarunkowaniach Pyły pochodzące z oczyszczania spalin należy poddać zestalaniu i stabilizacji w obrębie spalarni odpadów i w takiej formie kierować na składowisko, jako odpady inne niż niebezpieczne

10 Postępowanie z pozostałościami niebezpiecznymi: Decyzja o środowiskowych uwarunkowaniach Odpady (pozostałości) poprocesowe niebezpieczne takie jak: popioły lotne oraz odpady stałe z oczyszczania gazów odlotowych należy poddawać zestalaniu i chemicznej stabilizacji w obrębie ZTPO. Magazynować w hali (budynku) zestalania i stabilizacji, w specjalnie przygotowanej kwaterze oddzielonej ścianami od budynku głównego procesowego posiadającej uszczelnione podłoże uniemożliwiające przenikanie substancji do środowiska gruntowo-wodnego.

11 Postępowanie z pozostałościami z ITPOK Management of MSWI residues Tabela 3 Postępowanie z pozostałościami z ITPOK źródło: Environmental sustainability assessment of the management of municipal solid waste incineration residues: a review of the current situation Marıa Margallo Maria Beatrice Massoli Taddei Ana Hernandez-Pellon Ruben Aldaco Angel Irabien

12 Schemat postępowania dla wykorzystania przemysłowego materiału odpadowego Rysunek 5 Schemat postępowania z odpadem przemysłowym przed jego wykorzystaniem w budownictwie Źródło: Opracowanie własne

13 Zagospodarowanie żużla Applications of BA Type Application Country BA BA Aggregate in concrete Aggregate in concrete France Slovenia BA Road base Spain BA Adsorbent for dyes India BA Concrete Italy Tabela 4 Możliwości zagospodarowania żużla źródło: Use of Incineration MSW Ash: A Review Charles H. K. Lam, Alvin W. M. Ip, John Patrick Barford and Gordon McKay

14 Zagospodarowanie popiołów lotnych Applications of FA Type Application Country FA Concrete France FA Eco cement Japan FA Ceramic tile China FA Glass ceramic Korea FA Blended cement UK Tabela 5 Możliwości zagospodarowania popiołu lotnego źródło: Use of Incineration MSW Ash: A Review Charles H. K. Lam, Alvin W. M. Ip, John Patrick Barford and Gordon McKay

15 WASTE-TO-ENERGY CYCLE Rysunek 6 WASTE-TO-ENERGY CYCLE Źródło:

16 WASTE-TO-ENERGY IN DAILY LIFE Rysunek 6 WASTE-TO-ENERGY IN DAILY LIFE Źródło:

17 PODSUMOWANIE Z pozostałościami z IPTOK należy postępować tak aby miały jak najmniejszy negatywny wpływ na środowisko naturalne Istnieje wiele metod przeróbki i sposobów zagospodarowania tych pozostałości Z żużla można odzyskać metale żelazne i nieżelazne, a także wykorzystać go jako certyfikowany surowiec w budownictwie Popioły lotne znalazły szerokie zastosowanie w przemyśle cementowym Wykorzystanie tych pozostałości pozwala na zmniejszenie powierzchni nowych składowisk W przyszłości dzięki nowym technologiom będzie można odzyskiwać złoto i srebro z żużla KPGO postuluje ograniczenie zamierzeń w zakresie budowy IPTOK

18 DZIĘKUJĘ ZA UWAGĘ THANK YOU FOR YOUR ATTENTION

19 Bibliografia 1. Krajowy plan gospodarki odpadami Decyzja o środowiskowych uwarunkowaniach dla ZTPO w Krakowie 4. Raport o oddziaływaniu przedsięwzięcia na środowisko dla ZTPO w Krakowie 5. Raport o oddziaływaniu przedsięwzięcia na środowisko dla ZTPO w Szczecinie 6. Decyzja o środowiskowych uwarunkowaniach dla ZTPO w Białymstoku 7. Raport o oddziaływaniu przedsięwzięcia na środowisko dla ZTPO w Białystoku 8. Raport o oddziaływaniu przedsięwzięcia na środowisko dla ZTPO w Poznaniu 9. Decyzja o środowiskowych uwarunkowaniach dla ZTPO w Koninie 10. Decyzja o środowiskowych uwarunkowaniach dla ZTPO w Bydgoszczy Management of Solid Residues in Waste-to-Energy and Biomass Systems J. Vehlow, B. Bergfeldt, C. Wilén, J. Ranta, H. Schwaiger, H.J.M. Visser, S. Gu, E. Gyftopoulou, J. Brammer 14. Use of Incineration MSW Ash: A Review Charles H. K. Lam, Alvin W. M. Ip, John Patrick Barford and Gordon McKay 15. Environmental sustainability assessment of the management of municipal solid waste incineration residues: a review of the current situation Marıa Margallo Maria Beatrice Massoli Taddei Ana Hernandez-Pellon Ruben Aldaco Angel Irabien 16. Svoboda M., Ledererová J., Suchardová M., Leber P., 2007: Wykorzystanie produktów spalania węgla w przemyśle budowlanym i pokrewnych branżach w związku z Europejską Regulacją REACH. [W:] Materiały konferencyjne Popioły z energetyki. Wyd. EKOTECH, Szczecin.
