1 TERMICZNE PRZEKSZTAŁCANIE OSADÓW ŚCIEKOWYCH NA PRZYKŁADZIE STUO W KRAKOWIE Zbigniew Grabowski Politechnika Krakowska Warszawa r. IV Forum Gospodarka osadami ściekowymi

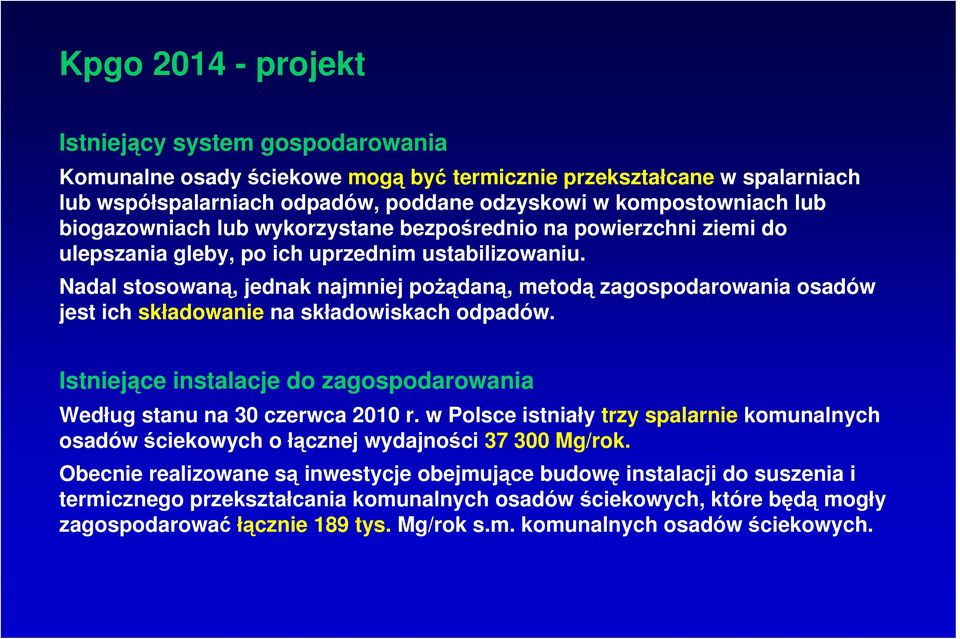

2 Kpgo projekt Istniejący system gospodarowania Komunalne osady ściekowe mogą być termicznie przekształcane w spalarniach lub współspalarniach odpadów, poddane odzyskowi w kompostowniach lub biogazowniach lub wykorzystane bezpośrednio na powierzchni ziemi do ulepszania gleby, po ich uprzednim ustabilizowaniu. Nadal stosowaną, jednak najmniej pożądaną, metodą zagospodarowania osadów jest ich składowanie na składowiskach odpadów. Istniejące instalacje do zagospodarowania Według stanu na 30 czerwca 2010 r. w Polsce istniały trzy spalarnie komunalnych osadów ściekowych o łącznej wydajności Mg/rok. Obecnie realizowane są inwestycje obejmujące budowę instalacji do suszenia i Obecnie realizowane są inwestycje obejmujące budowę instalacji do suszenia i termicznego przekształcania komunalnych osadów ściekowych, które będą mogły zagospodarować łącznie 189 tys. Mg/rok s.m. komunalnych osadów ściekowych.

3 Osady z komunalnych oczyszczalni ścieków wytworzone w latach (projekt kpgo) Lp. Wyszczególnienie 2008 [ tys. Mg sm ] 1. Osady wytworzone w ciągu roku 567,3 2. Osady stosowane w rolnictwie 112,0 19.7% 3. Osady stosowane do rekultywacji 105,8 18.6% 4. Osady stosowane do uprawy roślin 27,5 4.7% 5. Osady przekształcone termicznie 6,0 1% 6. Osady składowane 91,6 16% 7. Osady nagromadzone na terenie oczyszczalni 598,8

4 Prognoza osadów ściekowych (projekt kpgo) Rok Masa wytworzonych komunalnych osadów ściekowych (tys. Mg s.m.) Masa wytworzonych komunalnych osadów ściekowych o uwodnieniu ok. 80% (tys. Mg)

5 W perspektywie do 2022 r. podstawowe cele w gospodarce komunalnymi osadami ściekowymi są następujące: ograniczenie składowania osadów ściekowych, zwiększenie ilości komunalnych osadów ściekowych przetwarzanych przed wprowadzeniem do środowiska oraz osadów przekształcanych metodami termicznymi, zwiększenie ilości komunalnych osadów ściekowych wykorzystywanych w biogazowniach w celach energetycznych, wzrost masy komunalnych osadów ściekowych przekształcanych termicznie w cementowniach, kotłach energetycznych oraz spalarniach komunalnych osadów ściekowych.

6 Zmiany w strukturze odzysku i unieszkodliwiania osadów z komunalnych oczyszczalni ścieków w perspektywie do 2020 r (projekt kpgo). 100% 90% 80% Składow anie Inne działania 70% 60% 50% Stosow ane do rekultyw acji 40% 30% 20% Wykorzystanie rolnicze i przyrodnicze Kom postow anie 10% 0% Unieszkodliw ianie term iczne

7 Wykorzystanie osadów ściekowych W rolnictwie Rekultywacja terenów, w tym gruntów na cele rolne Dostosowywanie gruntów do określonych potrzeb Uprawa roślin przeznaczonych do produkcji kompostu Uprawa roślin nieprzeznaczonych do spożycia i produkcji pasz

8 Ograniczenia stosowania osadów Odpowiednie tereny ph 5,6 Brak bakterii z rodzaju Salmonella Dopuszczalna łączna liczba żywych jaj pasożytów jelitowych w 1 kg suchej masy: w rolnictwie 0 pozostałe 300 Nieprzekroczenie normowych wartości metali ciężkich

9 Rozporządzenie Ministra Gospodarki i Pracy w sprawie kryteriów oraz procedur dopuszczania odpadów do składowania na składowisku Wśród kryteriów dopuszczenia do składowania dla odpadów wymienia parametry: Ogólny węgiel organiczny (TOC) i jego maksymalny udział na poziomie 5 % Ciepło spalania < 6 MJ/kg

10 Obserwowane i prognozowane zmiany zagospodarowania Obserwowane i prognozowane zmiany zagospodarowania osadów ściekowych w UE

11 Termiczne przekształcanie osadów ściekowych Z ustawy o odpadach, termiczne przekształcanie osadów ściekowych może mieć miejsce w: spalarniach odpadów niebezpiecznych, spalarniach odpadów innych niż niebezpieczne i komunalne spalarniach odpadów komunalnych. w przypadku odpadów innych niż niebezpieczne (do nich zalicza się komunalne osady ściekowe) dopuszcza się ich termiczne przekształcenie w instalacjach innych niż spalarnie odpadów (cementownie, kotłownie).

12 Udział substancji palnej osady niestabilizowane P = 75 85% sm osady stabilizowane P = 45 60% sm Wartość opałowa osad świeży - W d = MJ/kg sm osad przefermentowany - W d = MJ/kg sm

13 L.p. Rodzaj osadów Udział substancji palnej [%] Ciepło spalania [MJ/kg sm] 1. Tłuszcz i kożuch Skratki z kraty gęstej Zanieczyszczony piasek Osad wstępny surowy przefermentowany Osad nadmierny (czynny) Osad po złożach biologicznych Odpadki z rozdrabniarek kuchennych

14 Spalanie autotermiczne Ilość ciepła ze spalania pokrywa wszystkie straty Jeśli wielkość strat jest większa od ilości wytworzonego ciepła, to proces spalania nie zostaje rozpoczęty mimo inicjacji zapłonu (palnik) lub zostaje wygaszony

15 BILANS ENERGII PIECA Straty ciepła podgrzanie wody, odparowanie i przegrzanie pary wodnej podgrzanie powietrza do spalania podgrzanie substancji mineralnej (strata w popiele) promieniowanie i konwekcja pokrywane są z ciepła spalania osadów

16 Przy spalaniu osadów ściekowych wymagane jest spełnienie warunków prowadzenia procesu termicznego, określającego miedzy innymi temperaturę procesu spalania i czas przebywania spalin przy tej Temperaturę spalania osadu można stabilizować przez: podgrzewanie powietrza do spalania, zwiększenie zawartości suchej masy, zastosowanie dodatkowego paliwa.

17 Termiczne unieszkodliwianie osadów ściekowych Spalanie W piecach półkowych W piecach obrotowych W piecach fluidalnych Współspalanie W spalarniach odpadów komunalnych W cementowniach W elektrowniach Procesy alternatywne Mokre utlenianie Zgazowanie Piroliza

18 Gospodarka osadami ściekowymi Krakowa Rozbudowa i modernizacja oczyszczalni Płaszów Ilość powstających osadów (wydajność spalarni) Mg/rok suchej masy Zagospodarowanie osadów - deponowanie na Zagospodarowanie osadów - deponowanie na składowiskach odpadów między innymi w Knurowie

19 Stacja Termicznej Utylizacji Osadów Wydajność instalacji STUO Zakładana maksymalna wydajność instalacji wynosić będzie 291 Mg/dobę (tj. ok. 64 Mg s.m./dobę), przy czasie pracy instalacji wynoszącym h/rok pozwoli na unieszkodliwienie maksymalnie do Mg osadów rocznie. Instalacja pracować będzie w ruchu ciągłym 24 Instalacja pracować będzie w ruchu ciągłym 24 godz/dobę.

20 Stacja Termicznej Utylizacji Osadów Główne elementy instalacji: system magazynowania i transportu, węzeł podsuszania osadów, węzeł spalania; system odzysku ciepła, system oczyszczania spalin!!!, system monitoringu procesu i spalin, system sterowania, węzeł zestalania odpadów niebezpiecznych Czas pracy: 7500 h/rok

21 Stacja Termicznej Utylizacji Osadów Wsad: osad odwodniony w ilości t/rok, Podsuszanie osadu: suszarka dyskowa Haarslev wlot osad 24% s.m.; ilość 11,1 t/h (266 t/d) wylot osad 36% s.m. Instalacja spalania: 1 x Pyrofluid R56 o wydajności 2,67 t s.m./h Produkowane odpady: Popiół: kod Ilość: 1093 kg/h (8197,5 T/rok) Odpad niebezpieczny z oczyszczania spalin: kod * Ilość: 174 kg/h (1305 T/rok) Po zestaleniu: 4,8 t/dobę w postaci bloczków betonowych

22 Stacja Termicznej Utylizacji Osadów

23

24

25

26 Zalety spalania w piecu fluidalnym Elastyczność pracy, szybki rozruch i wyłączenie, możliwa praca przerywana, Brak części ruchomych pieca, Intensywne i równomierne spalanie (dobra wymiana ciepła i masy w złożu), Dobre wymieszanie złoża (ciągłe odtwarzanie powierzchni spalania), wymagany niewielki nadmiar powietrza, dopalanie powyżej złoża fluidalnego, długi czas dopalania nad złożem, Całkowite wypalenie masy osadu, Mniejsza emisja tlenków azotu Intensywna wymiana ciepła między warstwą fluidalna a powierzchnia ogrzewalną

27

28 OSAD ODWODNIONY PŁASZÓW + KUJAWY 276 t/d 64 t s.m./d PODSUSZANIE OSAD PODSUSZONY ok. 36% s.m. SPALANIE FLUIDALNE ODZYSK CIEPŁA GAZY SPALINOWE REAGENTY OCZYSZCZANIE SPALIN POPIOŁY LOTNE 26,5 t/d POZOSTAŁOŚCI Z OCZYSZCZANIA SPALIN 5,0 t/d SPALINY OCZYSZCZONE BILANS ODPADÓW STUO

29 POZOSTAŁOŚCI Z OCZYSZCZANIA SPALIN 5,0 t/d ROZPUSZCZANIE OSAD Z POZOSTAŁOŚCI ŚCIEKI ZAWIERAJĄCE CZĘŚCI ROZPUSZCZALNE (CHLORKI, SIARCZANY) REAGENTY ODWADNIANIE POZOSTAŁOŚCI PO ROZPUSZCZANIU REAGENTY STUO ZESTALANIE PRZERÓBKA POZOSTAŁOŚCI Z OCZYSZCZANIA SPALIN ODPADY ZESTALONE 4,0 t/d

30 OSAD ODWODNIONY PŁASZÓW + KUJAWY 276 t/d REDUKCJA MASY ODPADÓW 64 t s.m./d ODPADÓW PROCESY UTYLIZACJI TERMICZNEJ I OCZYSZCZNIA SPALIN 89% POZOSTAŁOŚCI Z OCZYSZCZANIA SPALIN 5,0 t/d POPIOŁY LOTNE (po spaleniu) 26,5 t/d PRZERÓBKA POZOSTAŁOŚCI ROZPUSZCZANIE, ZESTALANIE ODPADY ZESTALONE 4,0 t/d STUO REDUKCJA MASY ODPADÓW

31

32

33

34

35

36

37

38
