1 Cennik P.P.H.U. KONSTAL s.c. Jan Wichłacz Ewa Wichłacz Pleszew ul. Jana III Sobieskiego 25 ZAKŁAD: Pleszew ul.kaliska 184 tel fax kom kom kom

2 Nasza firma Konstal z Pleszewa działa na rodzimym rynku od 1996 roku i od 20 lat związana jest z branżą ciepłowniczą. Od samego początku istnienia jesteśmy producentami kotłów, a pierwszym produktem, jaki wprowadziliśmy na rynek, był kocioł typu SKAM. Zdobyte na przestrzeni lat doświadczenie owocuje kolejnymi urządzeniami, które udoskonalaliśmy i badaliśmy po to, by uzyskać doskonałość w ich funkcjonowaniu. Na bazie naszego pierwszego urządzenia powstały kotły i piece miałowe typu SKAM-eko, które dzięki doskonałej wydajności oraz niskiej emisji szkodliwych substancji, otrzymały atest energetyczny i certyfikat ekologiczny. Na bazie tego modelu stworzyliśmy kocioł retortowy, wyposażony w automatyczny podajnik opału. To nowoczesne rozwiązanie na paliwa stałe, które pod kątem obsługi jest zbliżone do pieców olejowych oraz gazowych. Oprócz wygodnej obsługi, stawiamy również na bezpieczeństwo i funkcjonalność, dzięki czemu dzisiaj Konstal jest firmą znaną nie tylko na rynku lokalnym, ale również ogólnopolskim. Służymy Państwu doradztwem technicznym i profesjonalnym serwisem, a fachowa obsługa z pewnością zadowoli każdego Klienta. Chcemy być kojarzeni z najwyższą jakością rozwiązań ciepłowniczych, które jednocześnie pracować będą w zgodzie ze środowiskiem naturalnym. Zapraszamy do zapoznania się ze szczegółami oferty i postawienia na najlepsze urządzenia ciepłownicze!

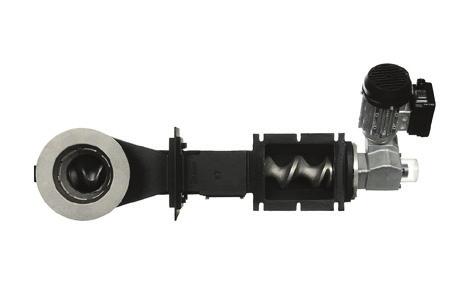

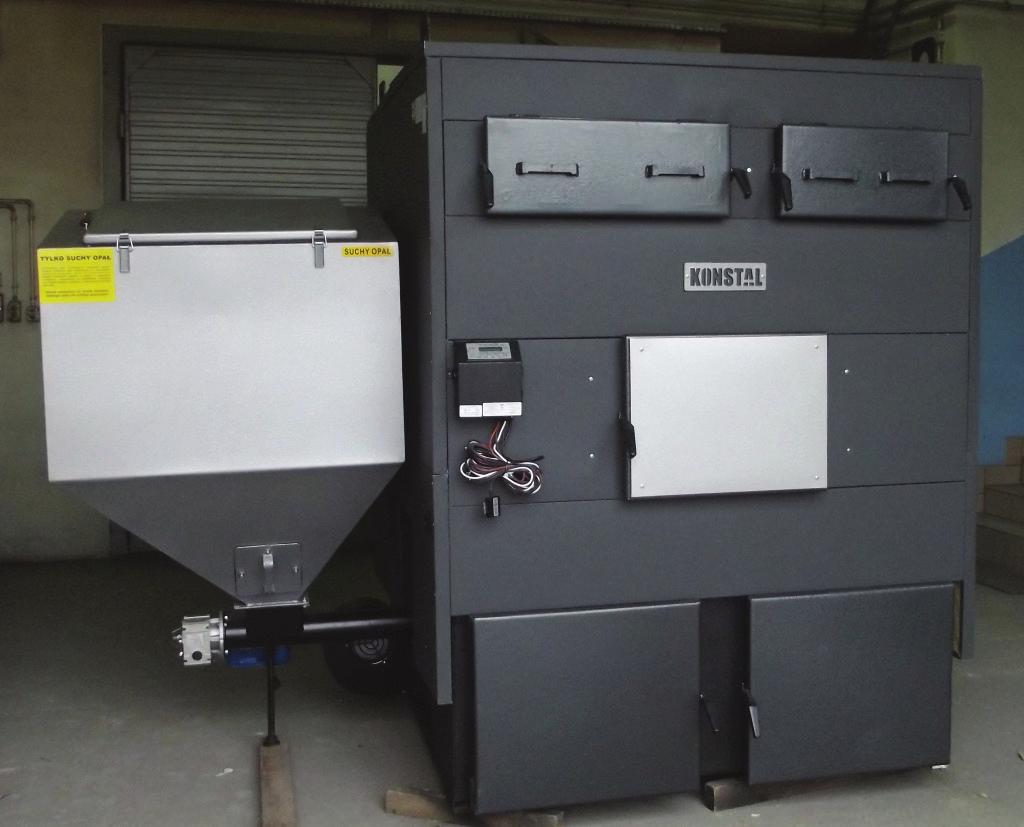

3 Konstal Cennik Kotły z podajnikiem opału typ SKAM-P Najważniesze cechy kotła: podajnik ślimakowy, w całości wykonany z żeliwa (kotły sprawność cieplna 85% wielkości do 80kW - standard do 40kW, pozostałe palnik sterownik prowadzący pompę C.W.U. stalowe z końcówką żeliwną) możliwość programowania automatycznych zmian temperatury (noc, dzień, inne) możliwość spalania miału, groszku, eko-groszku, peletu, ziaren zbóż opcja sterownika internetowego kocioł wyposażony w dwa ruszty, pierwszy automatyczny możliwość montażu w układzie zamkniętym po zamontowaniu wężownicy schładzającej retortowy, drugi wodny, bądź żeliwny z załadunkiem ręcznym awaryjny atest ekologiczny blachy wewnętrzne grubości 6mm zabezpieczenie przed cofaniem się płomienia 5 lat gwarancji na kocioł zabezpieczenie przed zagotowaniem kotła 2 lata gwarancji na automatykę Paliwo podstawowe Paliwo zastępcze Ekogroszek Miał Pellet Węgiel Drewno

4 Konstal Cennik Cennik kotła SKAM-P Lp. Typ kotła Moc Powierzchnia grzewcza Powierzchnia ogrzewanych pomieszczeń do 3m Cena brutto 23% VAT 1 SKAM-P 10 kw 1,2 m 2 Do 80 m zł Nowość 2 SKAM-P 15 kw 1,7 m m zł 3 SKAM-P 20 kw 2,1 m m zł 4 SKAM-P 25 kw 2,5 m m zł 5 SKAM-P 40 kw 4,2 m m zł 6 SKAM-P 50 kw 5,2 m m zł 7 SKAM-P 65 kw 6,2 m m zł 8 SKAM-P 80 kw 7,1 m m zł 9 SKAM-P 100 kw 9,7 m m zł 10 SKAM-P 150 kw 13,8 m m zł 11 SKAM-P 200 kw 16,2 m m zł 12 SKAM-P 250 kw 20 m m zł 13 SKAM-P 300 kw 24,5 m m zł 14 SKAM-P 350 kw 27 m m zł - Powierzchnie ogrzewane w zależności od ocieplenia budynku - Ruszt wodny (standard do kotłów 65kW) bądź żeliwny (standard do kotłów 25kW) - Uzupełniający ruszt żeliwny do palenia drobnym paliwem (standard dla kotłów 15kW do 25kW) - Dla kotłów do 40kW cenę rusztu należy uzgodnić - Kotły mogą być wykonane bez rusztu wodnego - Kotły mogą być wyposażone w ruszt żeliwny belkowy wkładany lub rusztodeflektor (opcja na dwa poziomy do 25kW)

5 Konstal Cennik 2016 Palniki Elektronika 5 Palnik firmy Żeliwny 15kW do 50kW na groszek i miał (standard) Sterownik Titanic KONSTAL (standard) Palnik firmy Ekoenergia 15kW 20kW na groszek, miał, pellet (dopłata 200zł) Sterownik IRYD PID (dopłata +250zł) Palnik firmy Ekoenergia 25kW na groszek, miał, pellet (dopłata 200zł) Dla kotła 40kW standard. Sterownik internetowy bruli.pl (dopłata +600zł) Palnik firmy Pancerpol 50kW do 350kW (groszek, miał) (standard) Sterownik internetowy Multifun Recalart (dopłata +500zł) Palnik firmy Ekoenergia 50kW do 80kW na groszek miał pellet (dopłata 1000zł) Regulator pokojowy Pilot G (dopłata +160zł) Regulator pokojowy Pilot R (dopłata +100zł) Czujnik pogodowy (dopłata +40zł)

6 Konstal Cennik Dane techniczne kotłów SKAM-P SKAM-P o mocach kw Znamionowa moc cieplna kw Powierzchnia ogrzewalna m2 1,2 1,7 2,1 2,5 4,2 5,2 6,2 7,1 9,7 13,8 16, ,5 27 Ciąg kominowy Pa Orientacyjna wys. komina m Przekrój komina** cm Powierzchnia ogrzewanego pomieszczenia *** m2 do Wysokość kotła (H) mm Wymiary gabarytowe**** Wysokość do środka czopucha (H1) Szerokość kotła (B) Szerokość kotła ze zbiornikiem (B1) Głębokość kotła z czopuchem (L) mm mm mm mm Głębokość bez czopucha (L1) mm

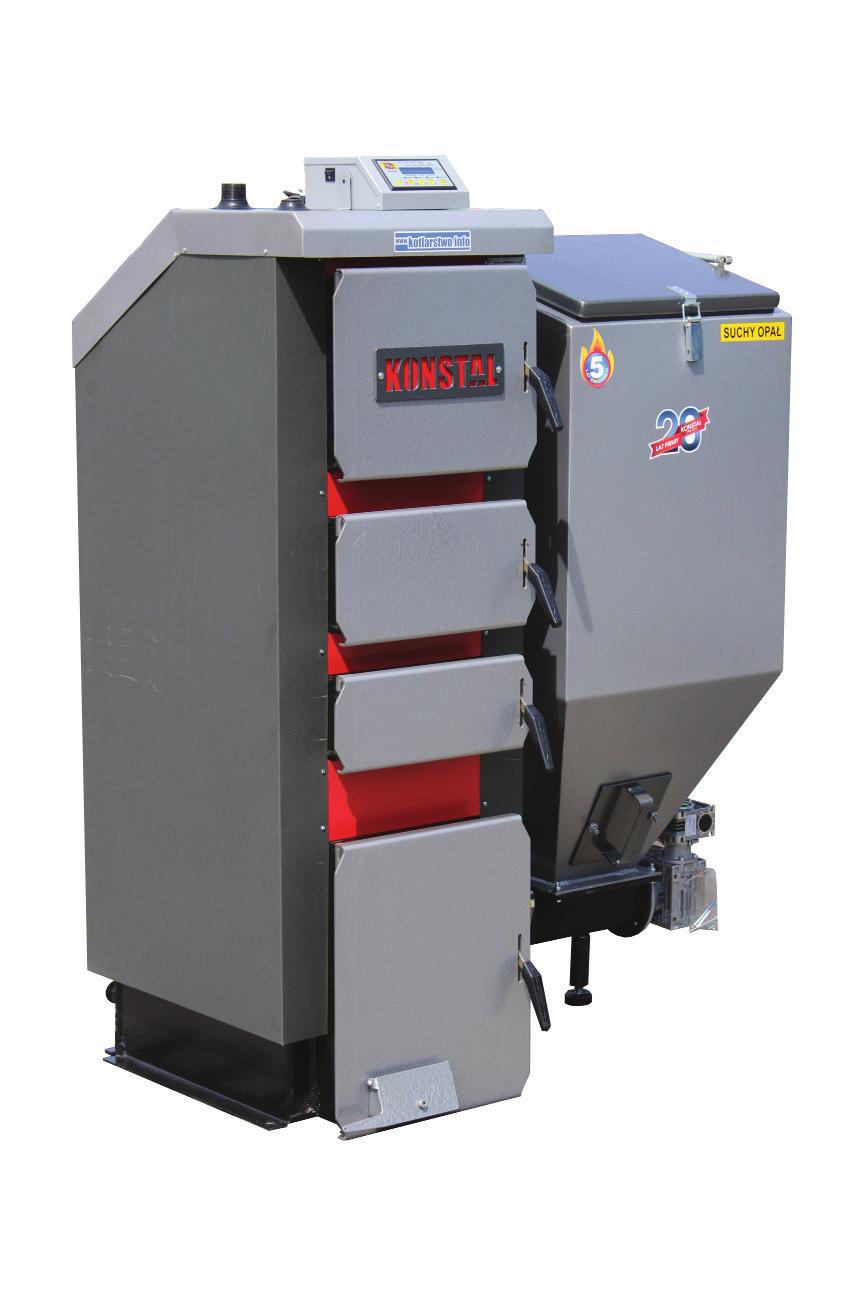

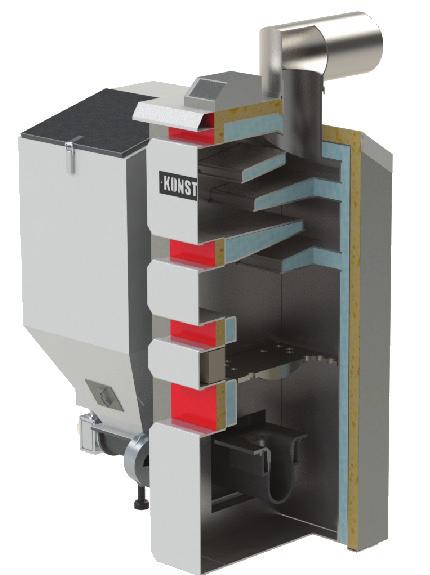

7 Konstal Cennik Kotły z podajnikiem typ SKAM-P DUO Najważniesze cechy kotła: podajnik ślimakowy, w całości wykonany z żeliwa możliwość spalania miału, groszku, eko-groszku, peletu, ziaren zbóż kocioł wyposażony w dużą komorę dodatkowego rusztu (płyta żeliwna) blachy wewnętrzne grubości 6mm 5 lat gwarancji na kocioł 2 lata gwarancji na automatykę sprawność cieplna 85% sterownik prowadzący pompę C.W.U. możliwość programowania automatycznych zmian temperatury (noc, dzień, inne) opcja sterownika internetowego możliwość montażu w układzie zamkniętym po zamontowaniu wężownicy schładzającej zabezpieczenie przed cofaniem się płomienia zabezpieczenie przed zagotowaniem kotła

8 Konstal Cennik Cennik kotła SKAM-P DUO Lp. Typ kotła Moc Powierzchnia grzewcza Powierzchnia ogrzewanych pomieszczeń do 3m Cena brutto 23% VAT 1 SKAM-P DUO 15 kw 1,8 m 2 Do 120 m zł 2 SKAM-P DUO 20 kw 2,2 m m zł 3 SKAM-P DUO 25 kw 2,7 m m zł - Powierzchnie ogrzewane w zależności od ocieplenia budynku Dane techniczne kotłów SKAM-P DUO Znamionowa moc cieplna kw Powierzchnia ogrzewalna m2 1,8 2,2 2,7 Ciąg kominowy Pa Orientacyjna wys. komina m 6 Przekrój komina** cm Powierzchnia ogrzewanego pomieszczenia *** m2 do Zużycie paliwa *Średnie przy mocy 50% kg/h 0,8 1,1 2 Masa kotła kg Pojemność wodna L Ciśnienie robocze MPa 0,15 0,15 0,15 Pojemność zasobnika kg Sprawność cieplna % H mm H1 mm H2 mm Wymiary gabarytowe**** B mm B1 mm B2 mm L mm L1 mm L2 mm L3 mm DN mm Ø mm

9 Konstal Cennik 2016 Palniki Elektronika 9 Palnik firmy Żeliwny 15kW do 25kW na groszek i miał (standard) Sterownik Titanic KONSTAL (standard) Palnik firmy Ekoenergia 15kW 20kW na groszek, miał, pellet (dopłata 200zł) Sterownik IRYD PID (dopłata +250zł) Palnik firmy Ekoenergia 25kW na groszek, miał, pellet (dopłata 200zł) Dla kotła 40kW standard. Sterownik internetowy bruli.pl (dopłata +600zł) Palnik firmy Pancerpol 50kW do 350kW (groszek, miał) (standard) Sterownik internetowy Multifun Recalart (dopłata +500zł) Palnik firmy Ekoenergia 50kW do 80kW na groszek miał pellet (dopłata 1000zł) Regulator pokojowy Pilot G (dopłata +160zł) Regulator pokojowy Pilot R (dopłata +100zł) Czujnik pogodowy (dopłata +40zł)

10 Konstal Cennik Kotły z podajnikiem opału typ SKAM-PT Opis kotła kotła: Kotły typu SKAM-PT są nowoczesnymi kotłami z automatycznym podajnikiem tłokowym. Układ podający umożliwia spalanie paliwa o granulacji do 4cm - gorszych gatunków miału węgla kamiennego jak również węgla typu groszek czy eko-groszek, a także dodatkowym palenisku z rusztem wodnym, bądź żeliwnym można spalać drewno itp. Wymiennik wykonany jest z blachy kotłowej 6mm. Na kocioł udzielamy 5 lat gwarancji, na układ podający, dmuchawę oraz elektronikę 2 lata. Możliwość wyposażenia kotła w żeliwny ruszt bądź rusztodeflektor (do 25kW). Paliwo podstawowe Paliwo zastępcze Ekogroszek Miał Węgiel Drewno

11 Konstal Cennik 2016 Cennik kotła SKAM-PT 11 Lp. Typ kotła Moc Powierzchnia grzewcza Powierzchnia ogrzewanych pomieszczeń do 3m Cena brutto 23% VAT 1 SKAM-PT 10 kw 1,2 m 2 do 80m zł 2 SKAM-PT 15kW 1,7m m zł 3 SKAM-PT 20 kw 2,1 m m zł 4 SKAM-PT 25 kw 2,5 m m zł 5 SKAM-PT 40 kw 4,2 m m zł 6 SKAM-PT 50 kw 5,2 m m zł 7 SKAM-PT 65 kw 6,2 m m zł Dane techniczne kotła SKAM-PT Znamionowa moc cieplna kw Powierzchnia ogrzewalna m2 1,2 1,7 2,1 2,5 4,2 5,2 6,2 Ciąg kominowy Pa Orientacyjna wys. komina m 6 7 Przekrój komina** cm Powierzchnia ogrzewanego pomieszczenia *** m2 do Wysokość kotła mm Wymiary gabarytowe**** Wysokość do środka czopucha mm Szerokość kotła mm Szerokość kotła ze zbiornikiem Głębokość kotła z czopuchem mm mm Elektronika Głębokość bez czopucha mm Sterownik Titanic KONSTAL (standard) Sterownik IRYD PID (dopłata +250zł) Regulator pokojowy Pilot G (dopłata +160zł) Regulator pokojowy Pilot R (dopłata +100zł) Sterownik internetowy bruli.pl (dopłata +550zł) Czujnik pogodowy (dopłata +40zł)

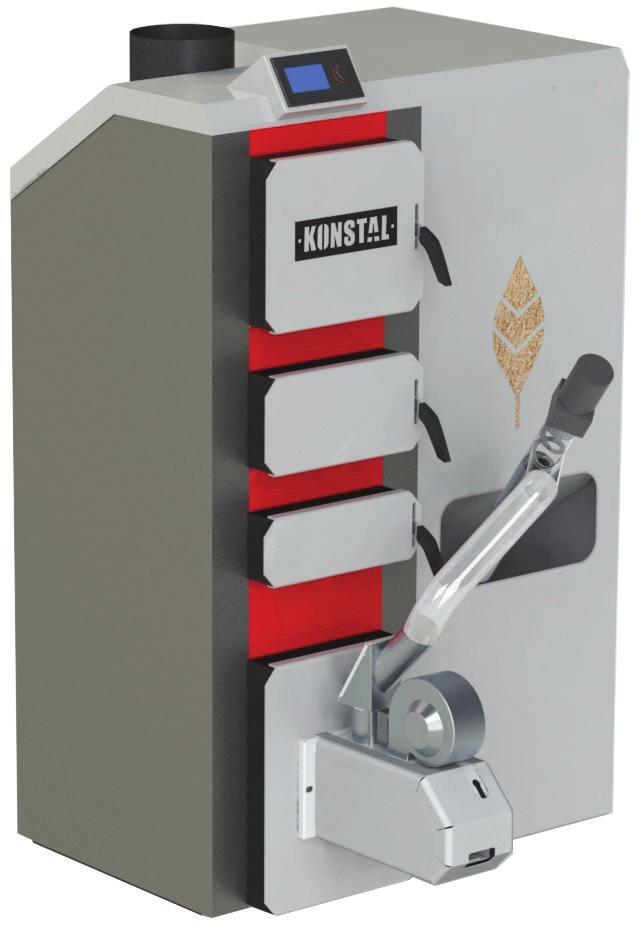

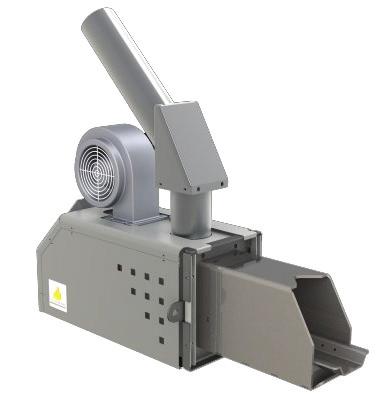

12 Konstal Cennik Kotły z podajnikiem opału typ SKAM-P DUO PELLET Opis kotła kotła: Kotły SKAM-P DUO Pellet wyposażone zostały w pierwszy, bezobsługowy i całkowicie samoczyszczący się palnik na pellet nowej generacji ze stalowym paleniskiem i ruchomym rusztem, dedykowany do spalania pelletów przemysłowych i agro- -pelletów. Sprawność kotła dochodzi do 92%. Palenisko wyłożone jest ceramiką, która zdecydowanie poprawia jakość spalin. Dodatkowy ruszt żeliwny pozwala na spalanie drewna, węgla itd. Paliwo podstawowe Paliwo zastępcze Pellet Agropellet Węgiel Drewno

13 Konstal Cennik Cennik kotła SKAM-P DUO PELLET Lp. Typ kotła Moc Powierzchnia grzewcza Powierzchnia ogrzewanych pomieszczeń do 3m Cena brutto 23% VAT 1 SKAM-P DUO PELL 15 kw 1,8 m 2 do 120m zł 2 SKAM-P DUO PELL 20 kw 2,2 m m zł 3 SKAM-P DUO PELL 25 kw 2,7 m m zł 4 SKAM-P DUO PELL 40 kw 4,2 m m zł Dane techniczne kotła SKAM-P DUO PELLET Znamionowa moc cieplna kw Powierzchnia ogrzewalna m2 1,8 2,2 2,7 4,2 Ciąg kominowy Pa Orientacyjna wys. komina m 6 Przekrój komina** cm Powierzchnia ogrzewanego pomieszczenia *** m2 do Zużycie paliwa *Średnie przy mocy 50% kg/h 3,5 4,7 5,9 8,8 Masa kotła kg Pojemność wodna L Ciśnienie robocze MPa 0,15 Pojemność zasobnika kg Sprawność cieplna % H mm H1 mm H2 mm Wymiary gabarytowe**** B mm B1 mm B2 mm L mm L1 mm L2 mm L3 mm DN mm Ø mm Palnik pozwala na spalanie wszystkich rodzajów sypkiej i granulowanej biomasy niezależnie od jej jakości, w tym pellet przemysłowy i pellet ze słomy. Palniki wyposażone są w zespół ruchomego rusztu, który wykonując ruchy posuwisto-zwrotne w zaprogramowanych interwałach czasowych, pozwala na utrzymanie niezmiennych warunków spalania w czasie całej pracy. Pozwoliło to na praktyczną bezobsługowość urządzenia sięgającą nawet kilku miesięcy, w zależności od jakości stosowanego paliwa.

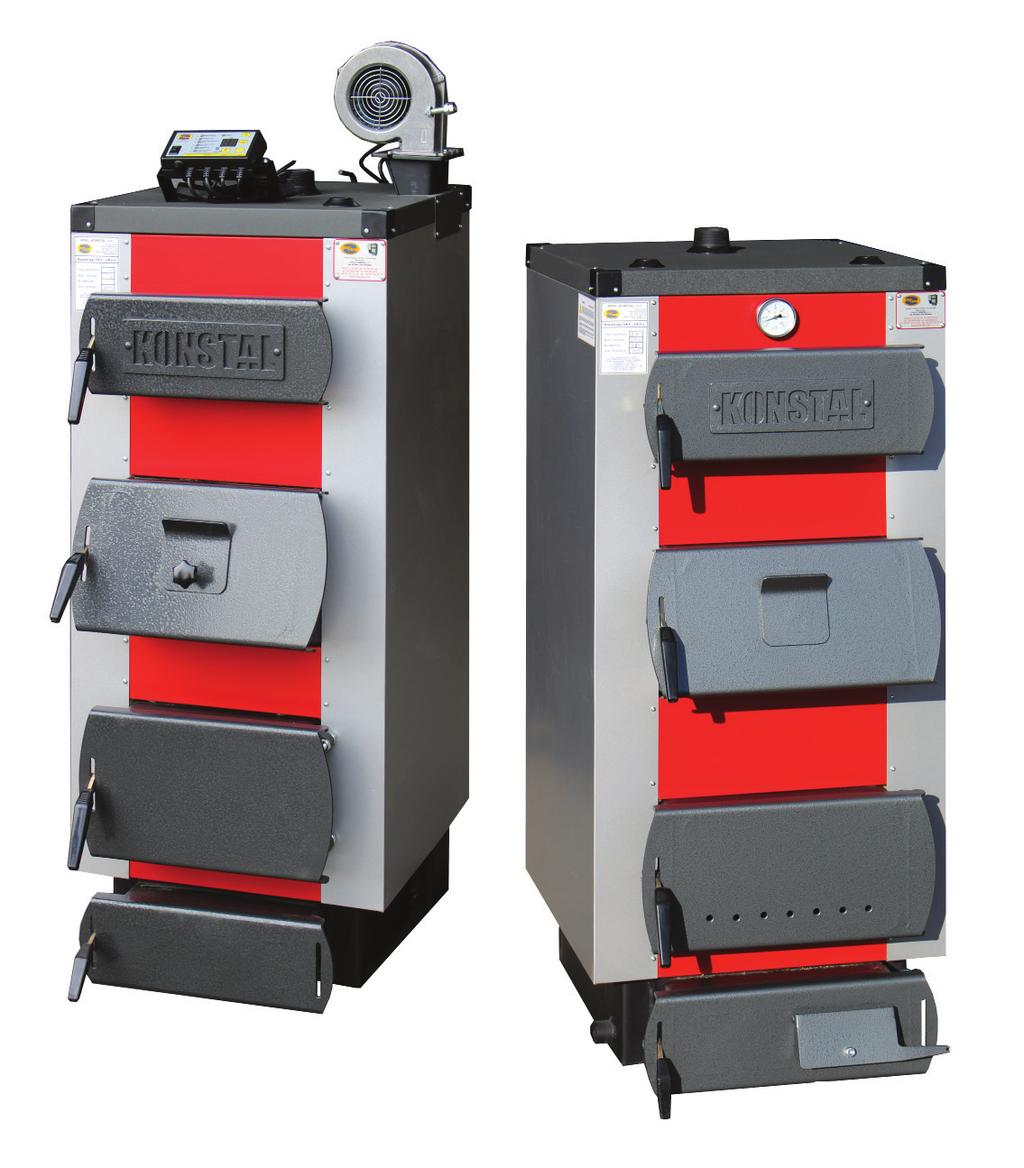

14 Konstal Cennik Kotły uniwersalne typ UKS/UKS-s Najważniesze cechy kotła: kocioł uniwersalny, możliwość spalania węgla, miału, groszku, drewna blachy wewnętrzne grubości 6mm 3 lat gwarancji na kocioł 2 lata gwarancji na sterowanie i nadmuch sprawność cieplna 80% zabezpieczenie przed zagotowaniem kotła ochrona komina, nie wymaga wkładu kominowego wielopunktowy system rozprowadzenia powietrza skośne wsypy ułatwiające załadunek Paliwo podstawowe Węgiel Ekogroszek Miał Drewno

15 Konstal Cennik Cennik Lp. Typ kotła Moc Powierzchnia grzewcza Powierzchnia ogrzewanych pomieszczeń do 3m Cena brutto 23% VAT 1 UKS na naturalnym ciągu 7 kw 0,6 m2 do 50 m UKS na naturalnym ciągu 8 kw 0,8 m m UKS na naturalnym ciągu 10 kw 1 m m UKS na naturalnym ciągu 14 kw 1,5 m m UKS na naturalnym ciągu 17 kw 1,8 m m UKS na naturalnym ciągu 23 kw 2,6 m m UKS na naturalnym ciągu 28 kw 3,2 m m UKS na naturalnym ciągu 36 kw 4 m m UKS na naturalnym ciągu 45 kw 5 m m UKS na naturalnym ciągu 55 kw 6 m m UKS na naturalnym ciągu 80 kw 9 m m UKS na naturalnym ciągu 110 kw 12 m m UKS na naturalnym ciągu 140 kw 16 m m UKS na naturalnym ciągu 210 kw 24 m m UKS na naturalnym ciągu 280 kw 32 m m UKS na naturalnym ciągu 450 kw 50 m m UKS na naturalnym ciągu 600 kw 70 m m UKS-s nadmuchowy 8 kw 0,8 m m UKS-s nadmuchowy 10 kw 1 m m UKS-s nadmuchowy 14 kw 1,5 m m UKS-s nadmuchowy 17 kw 1,8 m m UKS-s nadmuchowy 23 kw 2,6 m m UKS-s nadmuchowy 28 kw 3,2 m m UKS-s nadmuchowy 36 kw 4 m m UKS-s nadmuchowy 45 kw 5 m m UKS-s nadmuchowy 55 kw 6 m m *) Kocioł UKS-s jest wyposażony w sterownik Proton Konstal i dmuchawę *) Powierzchnie ogrzewane w zależności od ocieplenia budynku *) Dopłaty nie podlegają upustom *) Poz. od 1-4 przystosowany do sterownika i dmuchawy

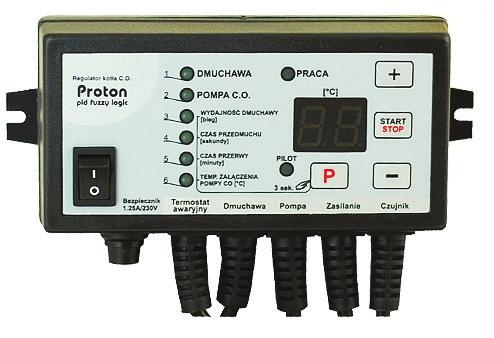

16 Konstal Cennik Sterowniki do kotłów UKS/UKS-s Sterownik Proton Konstal (standard) lub z CWU- pompa bojlera (dopłata +30zł) Sterownik Proton Pid pomagający likwidować wybuchy w kotle (dopłata 30zł) Regulator pokojowy Pilot G (dopłata +160zł) Regulator pokojowy Pilot R (dopłata +100zł) Miarkownik ciągu (dopłata 90zł) *) Dopłaty nie podlegają upustom

17 Konstal Cennik Dane teczniczne I-typoszereg kotłów: UKS-S Znamionowa moc cieplna kw Pow.grzewewcza kotła m2 0,6 0,8 1 1,5 1,8 2,6 3, Pow.ogrzew. pomieszczenia m2 do Pojemność wodna dm Zasyp paliwa kg Zużycie paliwa kg/h 1,1 1,5 1,9 2,6 3,2 4,4 5,2 6,7 8,4 10,2 Ciąg kominowy Pa Masa kg Ciśnienie robocze MPa 0,1 Stałopalność znamionowa h ok Stałopalność eksploatacyjna h ok Sprawnośc cieplna % Max. temperatura robocza C 90 Min. temperatura powrotu C 50 B mm L mm Wymiary L1 mm H mm H1 mm axb mm 150x x x x x x x x x x200 DN mm Paliwo podstawowe Paliwo zastępcze Węgiel kamienny typu:31,32-klasa 25/7-sortymentu MI wg PN-82/G Węgiel kamienny typu:31,32-klasa 22/15-sortymentu MII wg PN-82/G

18 Konstal Cennik Dane teczniczne II-typoszereg kotłów: UKS-S Znamionowa moc cieplna kw Pow.grzewewcza kotła m Pow.ogrzew. pomieszczenia m Pojemność wodna dm Zasyp paliwa kg Zużycie paliwa kg/h 14,8 20, ,6 111,5 Ciąg kominowy Pa Masa kg Ciśnienie robocze MPa 0,15 0,20 Stałopalność znamionowa h ok.5-6 Stałopalność eksploatacyjna h ok.8-10 Sprawnośc cieplna % Max. temperatura robocza C 90 Min. temperatura powrotu C 50 B mm L mm Wymiary L1 mm H mm H1 mm axb mm 260x x x x x x x550 DN mm Paliwo podstawowe Paliwo zastępcze Węgiel kamienny typu:31,32-klasa 25/7-sortymentu MI wg PN-82/G Węgiel kamienny typu:31,32-klasa 22/15-sortymentu MII wg PN-82/G

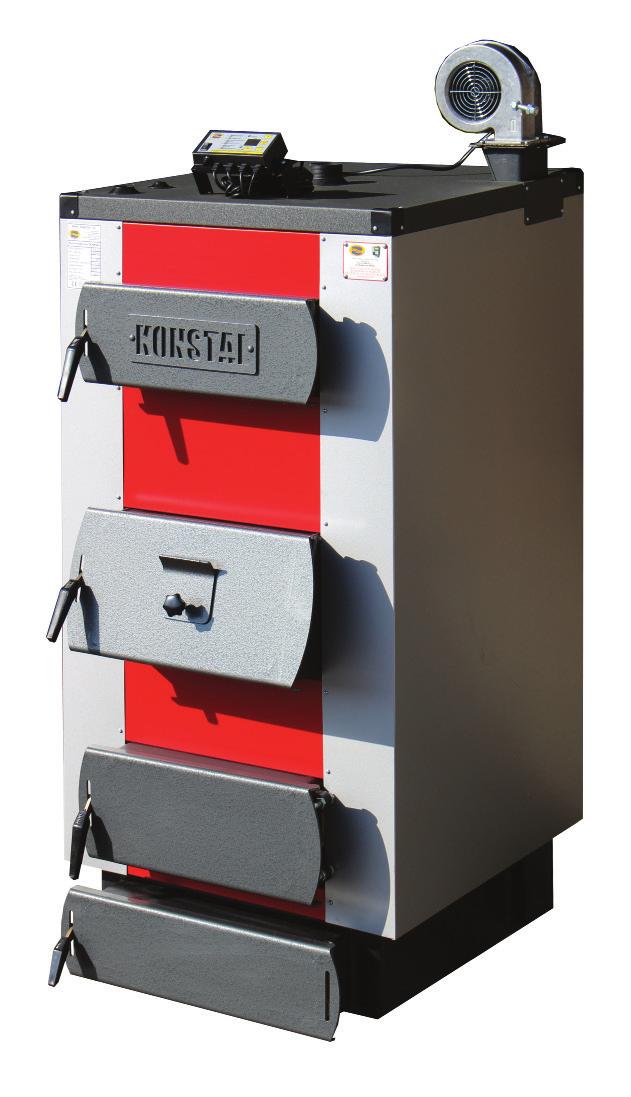

19 Konstal Cennik Kotły uniwersalne typu SKAM-eko Najważniesze cechy kotła: Kocioł uniwersalny, możliwość spalania węgla, miału, groszku, drewna Blachy wewnętrzne grubości 6mm 3 lata gwarancji na kocioł 2 lata gwarancji na sterowanie i nadmuch Sprawność cieplna 82% Zabezpieczenie przed zagotowaniem kotła Paliwo podstawowe Ochrona komina, nie wymaga wkładu kominowego Wielopunktowy system rozprowadzenia powietrza Szerokie wsypy ułatwiające załadunek Łatwa i bezawaryjna obsługa Stałopalność do 24 godzin - przy paleniu miałem Węgiel Ekogroszek Miał Drewno

20 Konstal Cennik Cennik Lp. Typ kotła Moc Powierzchnia grzewcza Powierzchnia ogrzewanych pomieszczeń do 3m Cena brutto 23% VAT 1 SKAM-eko 15 kw 1,8 m m zł 2 SKAM-eko 20 kw 2,2 m m zł 3 SKAM-eko 25 kw 2,7 m m zł 4 SKAM-eko 30 kw 3,5 m m zł 5 SKAM-eko 40 kw 4,4 m m zł 6 SKAM-eko 50 kw 5,5 m m zł 7 SKAM-eko 60 kw 6,6 m m zł 8 SKAM-eko 70 kw 7,5 m m zł 9 SKAM-eko 80 kw 8,5 m m zł 10 SKAM-eko 90 kw 10,2 m m zł 11 SKAM-eko 105 kw 11,9 m m zł 12 SKAM-eko 150 kw 14,5 m m zł 13 SKAM-eko 170 kw 17,0 m m zł 14 SKAM-eko 200 kw 21,1 m m zł 15 SKAM-eko 250 kw 25,8 m m zł 16 SKAM-eko 280 kw 28,5 m m zł 17 SKAM-eko 320 kw 31,5 m m zł *) Kocioł SKAM-eko jest wyposażony w sterownik Proton Konstal i dmuchawę *) Powierzchnie ogrzewane w zależności od ocieplenia budynku *) Dopłaty nie podlegają upustom

21 Konstal Cennik Sterowniki do kotłów SKAM-eko Sterownik Proton Konstal (standard) lub z CWU-bojler (dopłata +30zł) Sterownik Proton Pid pomagający likwidować wybuchy w kotle (dopłata +30zł) Regulator pokojowy Pilot G (dopłata +160zł) Regulator pokojowy Pilot R (dopłata +100zł) *) Dopłaty nie podlegają upustom

22 Konstal Cennik Dane techniczne kotła typ SKAM-eko Znamionowa moc cieplna kw Powierzchnia grzewcza m2 1,8 2,2 2,7 3,5 4,4 5,5 6,6 7,5 8,5 10,2 Zasyp paliwa kg Masa kotła kg Pojemność wodna dm Minimalny ciąg kominowy Pa Minimalna wysokość komina m Przekrój komina cm Ciśnienie robocze Bar 1,5 Stałopalność eksploatacji h 24-6 Sprawność cieplna % 82 Orientacyjna powierzchnia ogrzewanych pomieszczeń m Wysokość cm Szerokość cm Długość cm Znamionowa moc cieplna kw Powierzchnia grzewcza m2 10,9 14,5 17,0 21,1 25,8 28,5 31,6 Zasyp paliwa kg Masa kotła kg Pojemność wodna dm Minimalny ciąg kominowy Pa Minimalna wysokość komina m Przekrój komina cm Ciśnienie robocze Bar 1,5 2,0 Stałopalność eksploatacji h 24-6 Sprawność cieplna % 82 Orientacyjna powierzchnia ogrzewanych pomieszczeń m Wysokość cm Szerokość cm Długość cm *) Uwaga. Orientacyjna powierzchnia ogrzewanych pomieszczeń o wysokości 2,7m. *) Dolna granica odpowiada budynkom o bardzo słabej izolacji cieplnej natomiast górna granica dotyczy budynków bardzo dobrze izolowanych.

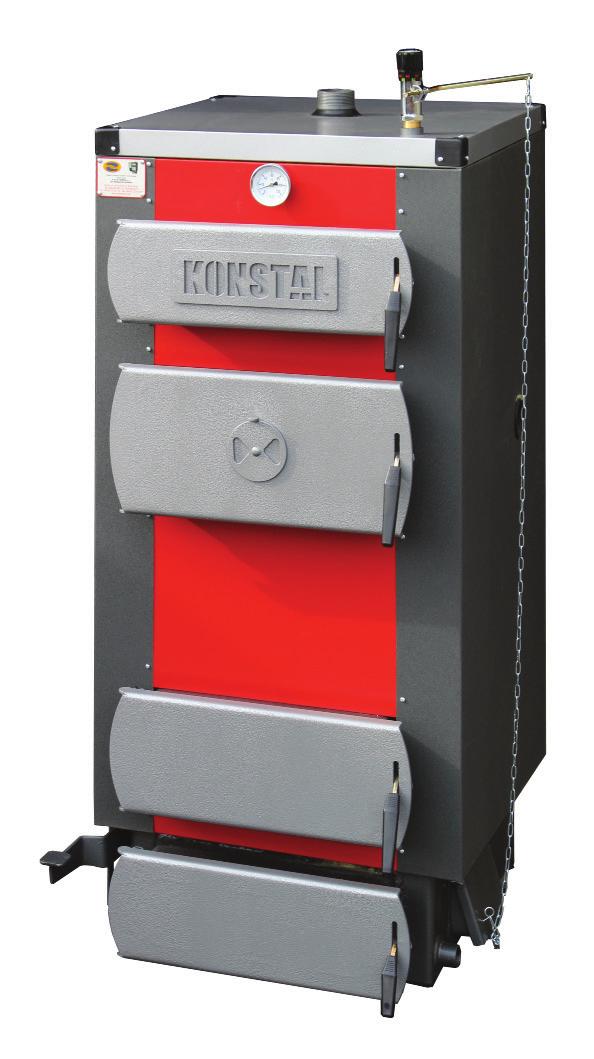

23 Konstal Cennik Kotły typu KDS Najważniesze cechy kotła: Kocioł dolnego spalania Możliwość spalania węgla, miału, groszku, drewna Blachy wewnętrzne grubości 5mm 3 lata gwarancji na kocioł Wyposażony w miarkownik ciągu, termometr i grzebień rusztujący Sprawność cieplna 80% Łatwa i bezawaryjna obsługa Izolacja cieplna korpusu Paliwo podstawowe Węgiel Ekogroszek Miał Drewno

24 Konstal Cennik Cennik Lp. Typ kotła Moc Powierzchnia grzewcza Powierzchnia ogrzewanych pomieszczeń do 3m Cena brutto 23% VAT 1 KDS / miarkownik ciągu 15 kw 1,6 m m KDS / miarkownik ciągu 20 kw 2 m m KDS / miarkownik ciągu 25 kw 2,6 m m KDS / miarkownik ciągu 30 kw 3,2 m m KDS / miarkownik ciągu 40 kw 4 m m *) Powierzchnie ogrzewane w zależności od ocieplenia budynku

25 Konstal Cennik Akcesoria Miarkownik ciągu (standard) Elektroniczny miarkownik ciągu powietrza Unister (dopłata 320 zł) Panel sterujący miarkownika ciągu Unister Control (dopłata 100 zł) Regulator temperatury ART P (dopłata 90 zł) *) Dopłaty nie podlegają upustom

26 Konstal Cennik Dane techniczne kotłów KDS Znamionowa moc cieplna* kw Powierzchnia ogrzewalna m² 1,6 2,0 2,6 3,2 4,0 Zasyp paliwa kg Masa kotła kg Ciąg kominowy Pa Orientacyjna wys. komina m Przekrój komina** cm² Ciśnienie robocze MPa 0,1 Stałopalność eksploatacji h 15 ± 2 Sprawność cieplna % Powierzchnia ogrzewanego pomieszczenia *** m² H1 mm H2 mm Wymiary gabarytowe H3 mm B mm L1 mm L2 mm L3 mm L4 mm a x b mm 150 x x x x x 200 DN mm

27
