1 Instrukcja Obsługi METTLER TOLEDO Znakomite wagi analityczne Excellence XS XS205 Dual Range

2

3 Ogólny opis znakomite wagi analitycznej Excellence XS XS205 Dual Range Terminal (szczegóły - Rozdział 4) 2 Wyświetlacz (dotykowy Touch Screen ) 3 Przyciski operacyjne 4 Uchwyt bocznych drzwiczek osłony 5 Uchwyt górnych drzwiczek osłony 6 Szklana osłona przeciwwiatrowa 7 Prowadnica górnych drzwiczek i uchwyt do przenoszenia 8 Nazwa typu 9 Kratownica szalki 10 Tacka 11 Poziomica 12 Uchwyt do zabezpieczenia przed kradzieżą 13 Pokrętło poziomujące 14 Interface szeregowy RS232C 15 Gniazdo drugiego interface u (opcja) 16 Gniazdo zasilacza 17 Aux 1 (dla włącznika ręcznego lub nożnego) 18 Aux 2 (dla włącznika ręcznego lub nożnego)

4 Spis treści 4 Spis treści 1 Przedstawienie wagi Wstęp Przedstawienie wag analitycznych serii XS Konwencje i symbole używane w tej instrukcji obsługi Przede wszystkim bezpieczeństwo Przygotowanie wagi Rozpakowanie i sprawdzenie kompletności dostawy Rozpakowanie wagi Sprawdzenie kompletności dostawy Montaż wagi Wybór miejsca pracy i poziomowanie wagi Zasilanie Obsługa lewej/prawej osłony przeciwwiatrowej Regulacja kąta nachylenia i ustawienie terminala Regulacja kąta nachylenia terminala Wyciąganie terminala i ustawianie przy wadze Transport wagi Przenoszenie wagi na małe odległości Przewożenie wagi na duże odległości Instalacja ErgoClip Instalacja jednorazowych szalek aluminiowych Instalacja pokrywy kratownicy szalki Ważenie pod wagą Pierwsze ważenie Włączanie i wyłączanie wagi Wykonanie prostego ważenia Podstawowe zasady używania terminala i oprogramowania Przegląd terminala Wyświetlacz Oprogramowanie wagi Typowa kolejność operacji System zabezpieczenia wagi Nastawy systemu Wywoływanie nastaw systemu Przegląd nastaw systemu Nastawy dla kalibracji i testów Funkcja w pełni automatycznej adiustacji FACT Definiowanie zewnętrznego odważnika adiustacyjnego Definiowanie zewnętrznego odważnika testowego Definiowanie wydruków adiustacji i testu... 34

5 Spis treści Wprowadzanie parametrów wagi Adaptacja do typu ważenia Adaptacja do warunków otoczenia Szybkość uzyskiwania wyniku Nastawa automatycznej korekcji punktu zero Wybór języka Wybór urządzeń peryferyjnych Nastawy terminala Data i godzina Definiowanie praw dostępu i wprowadzanie hasła Funkcja oszczędzania energii (Oczekiwanie) Nastawy dla klawiszy zewnętrznych (złącza Aux) Wprowadzanie nastaw fabrycznych Dostęp do informacji o wadze Drukowanie nastaw systemu Aplikacja Ważenie Wybór aplikacji Nastawy aplikacji Ważenie Przegląd Wybór przycisków funkcyjnych Wybór pól informacyjnych Definiowanie automatycznych wydruków Wybór jednostek ważenia Definiowanie dowolnych jednostek ważenia Definiowanie wydruku Definiowanie wydruków ręcznych Definiowanie identyfikatora Specyfikacje do obsługi kodów kreskowych Kryteria dla przetwarzania wprowadzeń z klawiatury Praca z aplikacją Ważenie Zmiana rozdzielczości mierzonego ciężaru Praca z licznikiem Praca z identyfikatorami Adiustowanie wagi i sprawdzanie adiustacji Adiustacja w pełni automatyczna FACT Adiustacja odważnikiem wewnętrznym Adiustacja odważnikiem zewnętrznym Sprawdzanie adiustacji odważnikiem wewnętrznym Sprawdzanie adiustacji odważnikiem zewnętrznym Wydruki z adiustacji i testu (przykłady) Aplikacja Statystyka Wprowadzenie do aplikacji Statystyka Wybór aplikacji... 60

6 Spis treści Nastawy dla aplikacji Statystyka Przegląd Specjalne przyciski funkcyjne dla celów statystycznych Specjalne pola informacji statystycznych Specjalne informacje na wydruku dla celów statystycznych Aktywacja trybu addytywnego Praca z aplikacją Statystyka Zapis statystyczny dla serii ważeń Ważenie addytywne do wartości docelowej Przykład wydruku zawierającego wartości statystyczne Wzory do obliczeń wartości statystycznych Aplikacja Receptura Wprowadzenie do aplikacji Receptura Wybór aplikacji Nastawy dla aplikacji Receptura Przegląd Specjalne przyciski funkcyjne Specjalne pola informacyjne Specjalne informacje na wydruku dla celów statystycznych Identyfikatory specjalne Praca z aplikacją Receptura Nastawy domyślne Sekwencja operacyjna Przykład wydruku dla receptury Aplikacja Gęstość Wprowadzenie do aplikacji Gęstość Wybór aplikacji Nastawy dla aplikacji Gęstość Przegląd Wybór metody wyznaczania gęstości Wybór cieczy pomocniczej Aktywacja lub wyłączanie statystyki Specyfikacje dla obliczeń i postaci wyświetlanego wyniku Specjalne przyciski funkcyjne dla wyznaczania gęstości Specjalne pola informacyjne dla wyznaczania gęstości Specjalne informacje na wydruku z wyznaczania gęstości Praca z aplikacją Gęstość Wyznaczanie gęstości nieporowatych ciał stałych Wyznaczanie gęstości cieczy przy użyciu pływaka Wyznaczanie gęstości substancji o dużej lepkości przy wykorzystaniu sfery gamma Przykład wydruku z wyznaczania gęstości Używanie statystyki w oznaczeniach gęstości... 86

7 Spis treści Wzory używane do obliczania gęstości Wzory używane do obliczania gęstości ciał stałych Wzory używane do obliczania gęstości cieczy i substancji o dużej lepkości Tabela gęstości dla wody destylowanej Tabela gęstości dla etanolu Aplikacja Ważenie Procentowe Wprowadzenie do aplikacji Ważenie procentowe Wybór aplikacji Nastawy dla aplikacji Ważenie procentowe Przegląd Specjalne przyciski funkcyjne dla ważenia procentowego Specjalne pola informacyjne dla ważenia procentowego Dodatkowa jednostka dla ważenia procentowego Specjalne informacje dla wydruków protokołów ważenia procentowego Praca z aplikacją Ważenie procentowe Zwykłe ważenie procentowe Ważenie procentowe do wartości docelowej Przykład raportu z ważenia procentowego Aplikacja Liczenie Sztuk Wprowadzenie do aplikacji Liczenie Sztuk Wybór aplikacji Nastawy dla aplikacji Liczenie Sztuk Przegląd Wprowadzenie stałej liczby sztuk odniesienia Specjalne przyciski funkcyjne dla liczenia sztuk Specjalne pola informacyjne dla liczenia sztuk Dodatkowa jednostka dla liczenia sztuk Specjalne informacje dla wydruków protokołów liczenia sztuk Praca z aplikacją Liczenie Sztuk Zwykłe Liczenie Sztuk Sumowanie i statystyczna rejestracja wyników liczenia sztuk Naliczanie sztuk do wartości docelowej Przykład wydruku wyników liczenia sztuk z wartościami statystycznymi Aplikacja LabX Client Wprowadzenie do aplikacji LabX Client Wybór aplikacji Nowelizacja oprogramownia Zasada działania Wymagania Nowelizacja oprogramowania przez Internet Wczytywanie do wagi nowego oprogramowania Zapisywanie i ponowne wczytywanie nastaw wagi

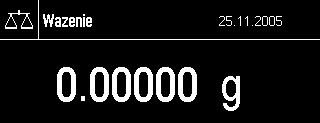

8 Spis treści 8 14 Komunikaty błędów Komunikaty błędów pojawiające się przy normalnej pracy Inne komunikaty błędów Komunikaty stanu Czyszczenie i serwis Dane techniczne i wyposażenie Dane ogólne Uwagi wyjaśniające dla adaptera AC METTLER TOLEDO Dane specyficzne dla modelu Zakres nastaw zerowania oraz aktywacja zakresu zerowania dla wag certyfikowanych Wymiary wag analitycznych XS Specyfikacja interfejsu RS232C Specyfikacja złączy Aux Komendy i funkcje interfejsu MT-SICS Wyposażenie Dodatek Tabela przeliczeniowa jednostek ważenia SOP standardowe procedury operacyjne Indeks

9 Przedstawienie wagi 9 1 Przedstawienie wagi W tym rozdziale podajemy podstawowe informacje na temat wagi. Prosimy o uważne przeczytanie go, nawet jeśli macie Państwo już doświadczenie w pracy z wagami METTLER TOLEDO. Prosimy zwrócić szczególną uwagę na zasady bezpieczeństwa! 1.1 Wstęp Dziękujemy, że zdecydowali się Państwo na zakup wagi firmy METTLER TOLEDO. Wagi analityczne serii XS łączą w sobie dużą ilość możliwości ważenia i adiustacji z wysoką wygodą pracy. Wagi te pozawalają na nowelizację oprogramowania poprzez Internet i wczytanie go do wagi. Niniejsza instrukcja obsługi dotyczy wszystkich wag serii XS. Jednak różne modele mają różną charakterystykę w zakresie wyposażenia i wykorzystania. W tekście zamieszczono specjalne notatki, które wskazują na związane z tym różnice w obsłudze. 1.2 Przedstawienie wag analitycznych serii XS Seria wag analitycznych XS składa się z wag różniących się między sobą zakresem ważenia i rozdzielczością. Poniższe cechy są wspólne dla wszystkich modeli serii XS: W pełni automatyczna adiustacja FACT (kalibracja i liniowość) przy wykorzystaniu odważnika wewnętrznego. Wbudowane aplikacje dla zwykłego ważenia, statystyki, receptury, liczenia sztuk, ważenia procentowego, wyznaczania gęstości i współpracy z LabX Client. Wbudowany interfejs RS232C. Dotykowy terminal graficzny ( TouchScreen ) służący łatwiejszej i wygodniejszej obsłudze. Krótki opis standardów, wytycznych i metod zapewnienia jakości: Wagi analityczne serii XS spełniają wymagania powszechnych standardów i wytycznych. Obsługują procedury standardowe, specyfikacje, metody pomiarowe i dokumentację zgodnie z GLP(Good Laboratory Practice Dobra Praktyka Laboratoryjna). W związku z tym dokumentacja dotycząca metod pomiarowych i adiustacji staje się bardzo ważna. W tym celu zalecamy stosowanie drukarek produkcji METTLER TOLEDO, ponieważ są one najlepiej przystosowane do współpracy z wagami serii XS. Wagi analityczne XS są zgodne z odpowiednimi standardami i wytycznymi i uzyskały deklarację zgodności CE, a METTLER TOLEDO jako producent posiada certyfikat ISO 9001 i ISO Konwencje i symbole używane w tej instrukcji obsługi W niniejszej instrukcji obsługi zastosowanie znajdują następujące konwencje: Ilustracje wykonane są na podstawie wag analitycznych XS. Opis przycisków oznaczony jest cudzysłowem (np. «On/Off» lub «J»). Symbole te oznaczają uwagi dotyczące bezpieczeństwa i ostrzeżenia o niebezpieczeństwie. Jeśli zostaną zignorowane, użytkownik może znaleźć się w niebezpieczeństwie, waga lub inne urządzenia mogą zostać uszkodzone albo waga może pracować niewłaściwie. Ten symbol oznacza dodatkowe uwagi i informacje. Dzięki nim praca z wagą może być łatwiejsza i korzystając z nich użytkownik ma pewność, że jest ona używana poprawnie i ekonomicznie.

10 Przedstawienie wagi Przede wszystkim bezpieczeństwo Wagi należy używać tylko zgodnie z instrukcjami zawartymi w niniejszej instrukcji obsługi. Należy ściśle przestrzegać instrukcji dotyczących uruchomienia nowej wagi. Jeśli przyrząd nie jest używany zgodnie z instrukcją obsługi producenta, ochrona przyrządu może zostać osłabiona (patrz także w EN 60101:01). Waga może być używana tylko w pomieszczeniach zamkniętych. Zabronione jest używanie wagi w środowisku niebezpiecznym lub zagrożonym wybuchem. Używać należy tylko zasilacza dostarczonego z wagą, po uprzednim sprawdzeniu zgodności wartości napięcia, umieszczonej na nim, z napięciem lokalnej sieci. Zasilacz podłączać tylko do gniazda z uziemieniem. Nie należy używać ostrych przedmiotów do obsługi klawiatury wagi! Chociaż konstrukcja wagi jest trwała, należy pamiętać, że jest ona przyrządem precyzyjnym. Należy więc odpowiednio o nią dbać, a zapewni to wiele lat bezproblemowej pracy. Wagi nie należy rozkręcać. W środku nie ma żadnych części, które mogłyby być obsługiwane, naprawiane lub wymieniane przez użytkownika. Jeśli pojawią się problemy z wagą, należy skontaktować się z przedstawicielem METTLER TOLEDO. Należy używać wyposażenia wagi i urządzeń peryferyjnych tylko produkcji METTLER TOLEDO. Są one optymalnie przygotowane do współpracy z wagą. Pozbywanie się Zgodnie z Dyrektywą Europejską 2002/96/EC, dotyczącą pozbywania się wyposażenia elektrycznego i elektronicznego (Waste Electrical and Electronic Equipment - WEEE) urządzenie to nie może być traktowane jak odpady gospodarstwa domowego. Dotyczy to także państw spoza Unii Europejskiej, w zakresie ich specyficznych wymagań prawnych. Prosimy o pozbywanie się niniejszego produktu zgodnie z lokalnymi uregulowaniami prawnymi w punktach zbierania przeznaczonych dla wyposażenia elektrycznego i elektronicznego. Jeśli pojawią się pytania, prosimy o kontakt z odpowiednim urzędem lub dystrybutorem, który dostarczył niniejsze urządzenie. Jeśli urządzenie to będzie przekazywane stronie trzeciej (do użytku prywatnego lub zawodowego), przepisy te muszą również mieć zastosowanie. Dziękujemy za wkład o ochronę środowiska.

11 Przygotowanie wagi 11 2 Przygotowanie wagi W tym rozdziale przedstawiony jest sposób rozpakowania wagi, ustawienia jej i przygotowania do pracy. Po wykonaniu czynności opisanych w tym rozdziale waga będzie gotowa do pracy. 2.1 Rozpakowanie i sprawdzenie kompletności dostawy Rozpakowanie wagi Do wyjęcia wagi z kartonu należy użyć pasków mocujących. Przegląd a b c d e f g h a Pasek mocujący b Górne zabezpieczenie c Instrukcje obsługi i inne ważne dokumenty d Waga e Zestaw osłony przeciwwiatrowej i wspornika terminala f Zestaw zasilacza z kablem sieciowym, tacką, kratownicą szalki, pokrywką kratownicy szalki i szalkami jednorazowego użytku g Terminal Uwaga: Terminal jest połączony z wagą kablem. h Dolne zabezpieczenie Rozpiąć pasek mocujący (a) Zdjąć górne zabezpieczenie (b) Wyciągnąć instrukcje obsługi (c) Wyciągnąć zestaw zasilacza itd. (d) Wyjąć zestaw osłony przeciwwiatrowej itd. (e)

12 Przygotowanie wagi 12 Terminal połączony jest z wagą kablem, należy więc wyciągnąć go z zabezpieczenia tylko na tyle, aby móc zdjąć osłonę zabezpieczającą. Ostrożnie wyciągnąć terminal z dolnego zabezpieczenia i usunąć osłonę zabezpieczającą. Umieścić terminal z przodu wagi. Ująć wagę za prowadnicę lub uchwyt, drugą ręką delikatnie ująć terminal i wyciągnąć wagę razem z terminalem z dolnego zabezpieczenia. Umieścić wagę z terminalem w miejscu, gdzie będzie używana do ważenia. Usunąć osłonę z wagi. Wyciągnąć zabezpieczenie transportowe (i) wspornika szalki do przodu i na zewnątrz. i Proszę zachować wszystkie części opakowania. Zapewniają one możliwie najlepszą ochronę w razie konieczności transportu wagi (rozdział 2.7).

13 Przygotowanie wagi Sprawdzenie kompletności dostawy W ramach standardowego zestawu dostarczane są: Waga analityczna serii XS z terminalem Zestaw osłony przeciwwiatrowej i wspornika terminala Kratownica szalki Pokrywka kratownica szalki ze stali chromowo-niklowej (dodatek do kratownicy szalki) Zestaw szalek jednorazowego użytku (10 sztuk) do montażu na kratownicy szalki Tacka Zasilacz z kablem odpowiednim dla kraju zamawiającego Osłona na terminal Pędzelek Certyfikat produkcji Deklaracja zgodności EC Instrukcja obsługi Instrukcja rozpakowania, ponownego spakowania i przygotowania do pracy 2.2 Montaż wagi 1 1 Usunąć zabezpieczenie transportowe. Zamontować tackę. Wsunąć tackę od przodu na górną pokrywę, tak daleko, jak to możliwe Od przodu zamontować kratownicę szalki. Sprawdzić, czy kratownica szalki został właściwie zaczepiona po obu stronach. 2

14 Przygotowanie wagi Zamontować górne drzwiczki osłony przeciwwiatrowej wsunąć pod kątem (nieco mniej niż 30 stopni) w prowadnice umieszczone z tyłu i ostrożnie opuścić na dół. 4 Widok z przodu Zamontować boczne drzwiczki osłony przeciwwiatrowej zgodnie z poniższą instrukcją (patrz rys. 4): Wstawić boczne drzwiczki w dwa otwory pod kątem ok. 30 o C (patrz szczegóły na rysunku). Sprawdzić, czy drzwiczki zostały poprawnie zamontowane, jak pokazano na rysunku powyżej. Obracać drzwiczki ku wadze, aż do zaskoczenia zaczepów ( kliknięcie ) Boczne drzwiczki muszą poruszać się lekko. W przeciwnym razie zostały nieprawidłowo zamontowane. Zamontować drugie drzwiczki osłony przeciwwiatrowej. Procedura jest taka sama. Przesunąć boczne drzwiczki całkowicie do tyłu.

15 Przygotowanie wagi 15 Zamontować przednią szybę osłony przeciwwiatrowej: Wsunąć pod kątem z góry ku dołowi w dolną część wagi z przodu, do momentu, aż dwa zaczepy przedniej szyby osłony znajdą się na rolkach. Obrócić przednią szybę aż do momentu zaskoczenia zaczepów. 6 Zamontować wspornik terminala: Najpierw ułożyć kabel w prowadnicy wspornika terminala. Wsunąć wspornik terminala od przodu w otwór w przedniej szybie osłony przeciwwiatrowej. Zaczepy wspornika terminala muszą zaskoczyć z kliknięciem.

16 Przygotowanie wagi 16 7 Zamontować terminal: Umieścić terminal na środku wspornika i wsunąć w kierunku wagi do momentu, aż lekko opadnie z przodu na wsporniku. Uwaga: Kabel można wsunąć do wagi. Terminal nie jest przymocowany do wagi przy pomocy wspornika! Podczas przenoszenia wagi zawsze należy pewnie trzymać zarówno wagę jak i terminal (patrz rozdział 2.7). Uwaga: Terminal można zawsze umieścić w dowolnym miejscu (na długość kabla) przy wadze nie korzystając ze wspornika. 2.3 Wybór miejsca pracy i poziomowanie wagi Waga jest przyrządem precyzyjnym. Dokładność i wiarygodność wyników ważenia zależy od umieszczenia jej w optymalnym dla niej miejscu pracy. Należy wybrać stabilne miejsce, wolne od drgań i najbardziej poziome, jak to możliwe. Powierzchnia podłoża musi bezpiecznie utrzymać ciężar w pełni obciążonej wagi. Należy zwrócić uwagę na warunki otoczenia (patrz dane techniczne) (patrz rozdział 16.1). Należy unikać: Bezpośredniego nasłonecznienia Silnych ruchów powietrza (np. nawiewu wentylatorów lub klimatyzacji). Dużych zmian temperatury. Wypoziomować wagę: obracać dwie śruby poziomujące z tyłu obudowy wagi do momentu, aż pęcherz powietrza w poziomicy znajdzie się w wewnętrznym okręgu.

17 Przygotowanie wagi Zasilanie Waga dostarczana jest wraz z zasilaczem oraz kablem odpowiednim dla kraju zamawiającego. Zasilacz jest odpowiedni dla wszystkich napięć sieci w zakresie: VAC, -10/+15%, 50/60Hz. Należy sprawdzić, czy napięcie w lokalnej sieci mieści się w tym zakresie. Jeśli napięcie jest inne, NIE PODŁĄCZAĆ wagi ani zasilacza do sieci i skontaktować się z lokalnym przedstawicielem METTLER TOLEDO. Podłączyć zasilacz do gniazda z tyłu wagi (patrz rysunek) i do sieci zasilającej. Ważne: Kable należy tak poprowadzić, aby nie mogły ulec uszkodzeniu i nie przeszkadzały w codziennej pracy! Zadbać o to, aby zasilacz nie miał kontaktu z cieczami. Po podłączeniu wagi do zasilania wykonuje ona test wewnętrzny i po jego zakończeniu jest gotowa do pracy. A Uwaga: Jeśli pole wyświetlacza pozostaje ciemne mimo poprawnego podłączenia zasilania, należy najpierw odłączyć wagę od zasilania. Otworzyć terminal przez naciśnięcie dwóch zaczepów (A), następnie odchylić całkowicie górną część terminala i sprawdzić, czy kabel (B) jest poprawnie podłączony. A B 2.5 Obsługa lewej/prawej osłony przeciwwiatrowej Szklana osłona przeciwwiatrowa wagi może zostać dostosowana do warunków otoczenia i sposobu ważenia, jak również do typu ważeń i obciążeń. Pozycja uchwytów określa, które drzwiczki osłony będą otwierane (lewe, prawe lub górne). Należy wypróbować różne kombinacje poprzez zmianę położenia zewnętrznych uchwytów w pozycję górną lub dolną. Zalecamy takie ustawienie uchwytów osłony, aby podczas nakładania naważki otwierane były tylko jedne drzwiczki. Waga pracuje wtedy szybciej, ponieważ następuje mniejszy ruch powietrza, niż gdy otwarte jest równocześnie więcej drzwiczek.

18 Przygotowanie wagi Regulacja kąta nachylenia i ustawienie terminala Regulacja kąta nachylenia terminala W celu zwiększenia kąta nachylenia terminala należy pociągnąć obie dźwignie (A) ku górze. Następnie można podnieść ostrożnie górną cześć terminala do zaskoczenia zaczepów w żądanej pozycji. Dostępne są trzy różne położenia. W celu zmniejszenia kąta nachylenia terminala należy pociągnąć obie dźwignie (A) ku górze i nacisnąć dolną część terminala ku dołowi. Zwolnić obie dźwignie. Zaczepy górnej części terminala zaskoczą w żądanej pozycji. A A Wyciąganie terminala i ustawianie przy wadze Terminal połączony jest z wagą kablem. Tak więc użytkownik może optymalnie zorganizować swoje miejsce pracy. Terminal może zostać wyjęty z wagi i ustawiony osobno. Terminal może być także ustawiony osobno (patrz rysunek). Wyłączyć wagę. Ostrożnie zdjąć terminal ze wspornika. Wspornik terminala można pozostawić w wadze lub wyjąć go. Ostrożnie wyciągnąć kabel z wagi. Umieścić terminal w żądanym miejscu. Kabel można także wyprowadzić z tyłu wagi. Jeśli taki sposób pracy jest dla użytkownika najlepszy, należy skontaktować się z przedstawicielem METTLER TOLEDO, który odpowiednio dostosuje wagę do potrzeb użytkow-nika.

19 Przygotowanie wagi Transport wagi Wyłączyć wagę i odłączyć od niej kabel zasilacza, jak również wszystkie kable urządzeń zewnętrznych Przenoszenie wagi na małe odległości XS205 Dual Range Jeśli użytkownik chce przenieść wagę na małą odległość do nowej lokalizacji należy postępować następująco: Jedną ręką trzymać wagę za prowadnicę górnych drzwiczek osłony przeciwwiatrowej. Drugą ręką należy trzymać terminal. Ostrożnie podnieść wagę i przenieść do nowej lokalizacji. (Należy pamiętać o uwagach zawartych w rozdziale 2.3, dotyczących miejsca pracy wagi). Terminal nie jest na stałe przykręcony do wagi, więc zawsze należy jedną ręką trzymać wagę, a drugą terminal. Nigdy nie należy unosić wagi trzymając za osłonę przeciwwiatrową, ponieważ może to spowodować uszkodzenie! Przewożenie wagi na duże odległości Jeśli zachodzi potrzeba transportu wagi na większe odległości lub jeśli nie ma pewności, czy waga będzie przenoszona w odpowiedni sposób, należy używać kompletu oryginalnego opakowania XS205 Dual Range Odłączyć następujące części: Wyjąć terminal (1) ze wspornika i ustawić obok wagi. Wyciągnąć wspornik terminala (2) z wagi. Odchylić i wyjąć przednią szybę (3) osłony przeciwwiatrowej. Ostrożnie odchylić boczne drzwiczki (4+5) osłony przeciwwiatrowej w stronę odpowiednich uchwytów i wyjąć z prowadnic. Odchylić ku górze przednią część górnych drzwiczek (6) osłony przeciwwiatrowej i wyjąć z prowadnicy. Ostrożnie podnieść przód kratownicy szalki (7) i wyjąć ją z zaczepów. Wyciągnąć tackę (8) w kierunku do przodu wagi Spakować osłonę przeciwwiatrową i wspornik terminala (kroki 2-6) Umieścić te części w miejscach do tego przeznaczonych w oryginalnym opakowaniu. Uwaga: Zalecamy umieszczenie kartki papieru między szklanymi powierzchniami osłony przeciwwiatrowej.

20 Przygotowanie wagi 20 Spakować zasilacz, kabel zasilacza i poszczególne części (kroki 7+8) Umieścić zasilacz i kabel w opakowaniu. Umieścić w opakowaniu tackę (8) dnem do góry. Umieścić na tacce kratownicę szalki (7) dnem do góry. Wcisnąć zabezpieczenie transportowe na prowadnicę szalki. Przesunąć prowadnicę górnych drzwiczek osłony przeciwwiatrowej całkowicie do przodu wagi. Podnieść uchwyty bocznych drzwiczek osłony przeciwwiatrowej do góry i także przesunąć całkowicie do przodu wagi. Instrukcje te muszą zostać dokładnie wykonane, ponieważ w innym przypadku wadze grozi uszkodzenie podczas wkładania jej do osłon zabezpieczających. Uwaga: Do pakowania wagi i terminala należy użyć osłon zabezpieczających, w których zostały one dostarczone. Osłony nie zostały pokazane na rysunkach, aby użytkownik mógł lepiej widzieć położenie poszczególnych części. Zalecamy jednak używanie osłon zabezpieczających. Umieścić terminal na wadze (patrz rysunek) i ostrożnie włożyć wagę do zabezpieczenia dolnego. Wyjąć terminal i położyć na stole przed dolnym zabezpieczeniem. Włożyć zestaw osłony przeciwwiatrowej do dolnego zabezpieczenia (patrz rysunek).

21 Przygotowanie wagi 21 Umieścić zestaw zasilacza przed zestawem osłony przeciwwiatrowej. Umieścić terminal w dolnym zabezpieczeniu jak pokazano na rysunku. Umieścić górne zabezpieczenie w odpowiedniej pozycji. Umieścić pasek mocujący dookoła obu zabezpieczeń (patrz rysunek) i zacisnąć, aż będzie ciasno do nich przylegał. Teraz można podnieść spakowaną wagę za pasek mocujący i umieścić w kartonie transportowym.

22 Przygotowanie wagi Instalacja ErgoClip W celu zainstalowania ErgoClip, dołączonego do dostarczonego zestawu, lub ErgoClip opcjonalnego, należy postępować następująco: Przed rozpoczęciem instalacji ErgoClip należy wyłączyć wagę (przycisk On/Off"). Wyjąć kratownicę szalki (SmartGrid) z wagi. Nacisnąć ErgoClip na kratownicę szalki. Zamontować z powrotem kratownicę szalki (SmartGrid) wraz z zainstalowanym ErgoClip. Opcjonalne ErgoClips Flask (do zlewek) lub Tube (do probówek) mogą być zakładane bezpośrednio. Włączyć ponownie wagę (przycisk On/Off ). Ważne, aby wiedzieć! Jeśli waga nie zostanie wyłączona przed instalacją, funkcja FACT nie będzie aktywna. Powód: Dodanie ErgoClip powoduje przekroczenie granicy tolerancji obciążenia dla wagi. Dlatego waga nie uaktywnia FACT, aby nie przerwać procedury, którą uważa za ważenie. Gdy na wyświetlaczu pojawi się taka ikona statusu, oznacza to, że: Waga chce wykonać procedurę FACT, ale nie może. 2.9 Instalacja jednorazowych szalek aluminiowych W celu zamontowania szalki jednorazowego użytku należy wyjąć z komory ważenia kratownicę szalki (patrz rozdział 2.2). Nałożyć z góry szalkę jednorazowego użytku na kratownicę szalki. Zagiąć 4 brzegi pod pręty kratownicy szalki.

23 Przygotowanie wagi Instalacja pokrywy kratownicy szalki W celu instalacji pokrywy należy wyjąć kratownicę szalki z komory ważenia. Delikatnie nałożyć pokrywę na kratownicę szalki Ważenie pod wagą Waga wyposażona jest w specjalny zaczep umożliwiający wykonywanie ważenia pod powierzchnią roboczą (ważenie pod wagą). 1 2 Wyłączyć wagę i odłączyć kabel zasilacza z tyłu wagi. Odłączyć także wszystkie kable urządzeń zewnętrznych. Przesunąć wszystkie drzwiczki osłony przeciwwiatrowej całkowicie do tyłu. Zdjąć kratownicę szalki. Zdjąć terminal ze wspornika. Otworzyć terminal (patrz rozdział 2.4) i ostrożnie wyciągnąć kabel łączący. Odłożyć terminal obok wagi. Ostrożnie przewrócić wagę do tyłu, aż będzie leżała na tylnej ścianie. Poluzować śrubę do momentu, aż pokrywka będzie mogła zostać obrócona w bok i zaczep do ważenia pod wagą będzie łatwo dostępny. Teraz należy dokręcić śrubę, aby umocować pokrywkę w nowym położeniu (patrz rysunek 2). Ustawić wagę w normalnym położeniu i ponownie zamontować wszystkie części (patrz rozdział 2.2), włącznie z kablem terminala.

24 Pierwsze ważenie 24 3 Pierwsze ważenie W tym rozdziale przedstawiono te elementy sterowania i wyświetlacza, które są potrzebne do wykonania prostego ważenia. rozdział ten jest wstępem do obsługi wagi. 3.1 Włączanie i wyłączanie wagi On Off Włącz wagę: Nacisnąć przycisk «On/Off». Zaraz po włączeniu waga wykonuje krótki test, po którym jest gotowa do pracy. Przed rozpoczęciem ważenia należy upewnić się, czy waga była wcześniej podłączona do zasilania przez co najmniej 120 minut (patrz rozdział 16.1) Gdy waga zostaje włączona po raz pierwszy, na wyświetlaczu pojawia się obraz pokazany obok. On Off Wyłącz wagę: Nacisnąć przycisk «On/Off» i przytrzymać tak długo, aż na wyświetlaczu pojawi się OFF. Następnie obraz na wyświetlaczu znika i waga zostaje wyłączona. 3.2 Wykonanie prostego ważenia Do wykonania prostego ważenia użytkownik wykorzystuje tylko przyciski znajdujące w dolnej części terminala. Waga wyposażona jest w oddzielne przyciski do ustawienia zera («G») oraz tarowania («H»). G H Adiustacja zera: Naciśnięcie przycisku «G» powoduje ustanowienie nowego punktu zero i wszystkie obciążenia (włącznie z tarą) będą mierzone w odniesieniu do tego punktu. Po adiustacji punktu zero wartości tara i netto (brutto) będą równe 0. Przycisku «G» należy używać zawsze, gdy użytkownik rozpoczyna nowy proces ważenia i na początku chce dokładnie wyznaczyć wartość tara. Tarowanie: Jeśli użytkownik stosuje naczynia wagowe, należy umieścić je na szalce. Zamknąć drzwiczki osłony i w celu wytarowania wagi nacisnąć przycisk «H». Proces tarowania ustanawia wartość ciężaru, który został umieszczony na wadze po ostatniej adiustacji zera jako nową wartość tara. Poprzednia wartość (jeśli była wyznaczona) zostaje nadpisana. Po tarowaniu na wyświetlaczu pojawia się oznaczenie Net wskazujące, że każda wyświetlana wartość jest ciężarem netto. Uwaga: Jeśli po naciśnięciu przycisku «H» pojawia się polecenie naciśnięcia przycisku «G» oznacza to, że jako tara próbowano wprowadzić wartość ujemną. Nie jest to dozwolone. Należy adiustować wartość zero i ponownie wykonać tarowanie. Ważenie: Otworzyć drzwiczki osłony, wprowadzić obiekt, który ma być ważony i zamknąć drzwiczki. Gdy znika ikona wskaźnika detektora stabilności (mały okrąg po lewej stronie wyświetlanej wartości), można odczytać stabilną wartość ciężaru. Na rysunku obok ikona detektora stabilności jest jeszcze widoczna, co wskazuje, że wyświetlana wartość nadal nie jest stabilna.

25 Podstawowe zasady używania terminala i oprogramowania 4 Podstawowe zasady używania terminala i oprogramowania W rozdziale tym objaśniono elementy obsługi i wyświetlacza terminala wagi oraz sposób używania oprogramowania wagi. Należy dokładnie zapoznać się z tym rozdziałem, ponieważ zawarte w nim informacje są podstawą dalszych kroków, omówionych w kolejnych częściach tej instrukcji Przegląd terminala W tej części przedstawiono podstawową obsługę terminala (poza klawiszami «On/Off» «G» oraz «H», których funkcje zostały już omówione w poprzednim rozdziale). Dokładne informacje na temat wyświetlacza zostaną przedstawione w kolejnym rozdziale A I J F 1 Przycisk «A» Naciśnięcie tego przycisku powoduje przejście z dowolnego poziomu menu z powrotem do aktywnej aplikacji. Wszystkie zmiany wprowadzone i potwierdzone do tej pory zostają automatycznie zapisane. 2 Przycisk «I» Waga zostaje dostarczona z fabryki z wprowadzonymi aplikacjami standardowymi (np. zwykłe ważenie, statystyka, ważenie recepturowe oraz oznaczanie gęstości). Przycisk ten pozwala na wybór aplikacji, z której użytkownik chce korzystać. 3 Przycisk «J» Duża liczba nastaw pozwala na dokładne dostosowanie każdej aplikacji do konkretnego zadania. Tym przyciskiem można wybrać menu służące do konfigurowania aktywnej aplikacji. 4 Przycisk «F» Naciśnięcie tego przycisku powoduje wysłanie wyniku ważenia poprzez interface np. do drukarki. Możliwe jest także podłączenie innych urządzeń, jak np. komputer. Wysyłane dane mogą być mogą być dowolnie wybierane.

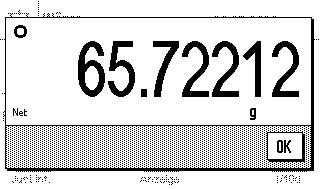

26 Podstawowe zasady używania terminala i oprogramowania Wyświetlacz Podświetlany wyświetlacz graficzny terminala jest typu dotykowego ( Touch Screen ). Umożliwia nie tylko odczyt wyników i nastaw, lecz także wprowadzanie nastaw i wykonywanie funkcji poprzez dotykanie odpowiednich obszarów ekranu. Przy fabrycznych nastawach wagi wynik wyświetlany jest w wielkości łatwej do odczytania. W tym trybie wyświetlania nie jest widoczne ani pole informacji ani graficzny wskaźnik SmartTrac ułatwiający naważanie. Przycisk funkcyjny Wyswietl. umożliwia dostęp do dwóch kolejnych trybów wyświetlania. Przejście do następnego trybu wyświetlania następuje każdorazowo po naciśnięciu przycisku. W dwóch kolejnych trybach widocznych jest więcej informacji niż w trybie standardowym, lecz sam wynik ma mniejszą wielkość: Ekran z polem informacji i wskaźnikiem SmartTrac. Ze względu na ilość miejsca na ekranie wielkość samego wyniku zostaje pomniejszona. Ekran z polem informacji bez wskaźnika SmartTrac. Wielkość wyniku zostaje zwiększona, ponieważ nie jest wyświetlane pole informacji. 4 4a 1 4b 2 3 Wyświetlacz podzielony jest na różne strefy (rysunek pokazuje wyświetlacz z polem informacji i wskaźnikiem SmartTrac ): 1 W górnym lewym rogu pokazywana jest aktualnie aktywna aplikacja. Naciskając ten obszar można wywołać menu, w którym możliwe jest wybranie żądanej aplikacji (menu można także wywołać naciskając przycisk «I»). 2 Data i czas pokazywane są w górnym prawym rogu. Naciskając ten obszar można zmienić datę lub czas. 3 Ikony stanu: Symbole ikon pojawiają się w zależności od sytuacji informując o specjalnym stanie, w jakim znajduje się waga (np. konieczności przeprowadzenia serwisu, konieczności adiustacji wagi, konieczności wymiany baterii itd.). Listę wszystkich ikon informacyjnych zamieszczono w rozdziale W tym miejscu pojawia się wynik ważenia. Po naciśnięciu pola jednostki ważenia (4b) pojawia się okno umożliwiające wybór żądanej jednostki. Po naciśnięciu obszaru wyniku ważenia (4a) pojawia się inne okno z wynikiem wyświetlanym dużymi cyframi. Może to być przydatne, jeśli użytkownik odczytuje wyniki z pewnej odległości. Okno to zamykane jest naciśnięciem na wyświetlaczu OK.

27 Podstawowe zasady używania terminala i oprogramowania 27 5 W tym obszarze wyświetlane są dodatkowe informacje (pole informacji) związane z aktywną aplikacją i ułatwiające pracę W tym obszarze wyświetlany jest wskaźnik SmartTrac. Jest to graficzny wskaźnik naważania, pozwalający na szybkie zorientowanie się jaki zakres ważenia został już wykorzystany oraz jaka część zakresu pozostaje nadal do dyspozycji użytkownika. 7 Ta część zarezerwowana jest na przyciski funkcyjne, które pozwalają na bezpośredni dostęp do częściej używanych funkcji i nastaw aktywnej aplikacji. Jeśli dostępnych jest więcej niż pięć przycisków funkcyjnych, wyświetlane są one w dwóch polach. Zmiany tych pól dokonuje się przyciskami strzałek (nie pokazane na rysunku). W pozostałych trybach wyświetlania (gdzie wynik ważenia jest powiększony, lecz nie są widoczne informacje dodatkowe) także możliwe jest wprowadzanie nastaw przez naciśnięcie odpowiedniego obszaru widocznego na wyświetlaczu. Uwaga: Zależnie od zasad obowiązujących w danym kraju, w certyfikowanych wersjach wag miejsca dziesiętne, których certyfikat nie obejmuje wyświetlane są bledszymi cyframi. 4.3 Oprogramowanie wagi Oprogramowanie steruje wszystkimi funkcjami wagi. Pozwala także na dostosowanie wagi do pracy w specyficznych warunkach otoczenia. Należy zapoznać się z poniższymi informacjami, ponieważ stanowią one podstawę do poprawnej pracy z wagą. Oprogramowanie składa się z następujących poziomów: Aplikacje Nastawy specyficzne dla aplikacji Nastawy systemu I J I Aplikacje Aplikacje są częściami oprogramowania służącymi do wykonywania specyficznych zadań ważenia. Waga dostarczana od producenta wyposażona jest w zestaw aplikacji standardowych (np. zwykłe ważenie, statystyka, ważenie recepturowe oraz oznaczanie gęstości). Po włączeniu wagi uruchamia ona aplikację zwykłego ważenia. Aplikacje dostępne są po naciśnięciu przycisku «I». Opis sposobu wykorzystania aplikacji standardowych znajduje się w rozdziałach Nastawy specyficzne dla aplikacji Nastawy te pozwalają na dostosowanie aplikacji do specyficznych potrzeb. Zakres dostosowania zmienia się zależnie od tego, którą aplikację wybrano. Naciśnięcie przycisku «J» otwiera kilku stronicowe menu z nastawami aktywnej aplikacji. Informacje dotyczące poszczególnych nastaw można znaleźć w rozdziałach poświęconych tym nastawom. Nastawy systemu Nastawy systemu są niezależne od aktualnej aplikacji i dotyczą całego systemu ważącego (np. wybór języka). Nastawy systemu dostępne są po naciśnięciu przycisku «I» i przycisku System. Opis poszczególnych nastaw znajduje się w rozdział 5.

28 Podstawowe zasady używania terminala i oprogramowania 28 Poniższe diagramy wyjaśniają związki między poszczególnymi poziomami oprogramowania i dostarczają wstępny przegląd typowych procedur operacyjnych. Etapy operacji 1. Wybrać aplikację I Przykład 2. Praca 3. W zależności od potrzeby: Zmiana nastaw dla wybranej aplikacji (nastawy specyficzne dla aplikacji) J Potwierdzić nastawy przyciskiem OK albo powrócić bezpośrednio do aplikacji naciskając przycisk «A». 4. W zależności od potrzeby: Zmiana globalnych nastaw wagi (nastawy systemu) I Potwierdzić nastawy przyciskiem OK i Wyjscie lub powrócić bezpośrednio do aktywnej aplikacji naciskając przycisk «A».

29 Podstawowe zasady używania terminala i oprogramowania Typowa kolejność operacji Poniżej skrótowo opisano typową kolejność operacji pomijając szczegóły dotyczące specyficznych cech aplikacji specjalnych. On Off Włączanie wagi: Wagę należy włączyć przez krótkie naciśnięcie przycisku «On/Off». Po włączeniu waga rozpoczyna pracę w aplikacji najczęściej używanej. Uwaga: Obraz na wyświetlaczu wagi użytkownika może różnić się od podanego przykładu, zależnie od ostatnio używanej aplikacji i wprowadzonych nastaw. I Wybór aplikacji: Jeśli użytkownik nie chce korzystać z bieżącej aplikacji, należy nacisnąć przycisk «I», aby wywołać menu aplikacji (lub nacisnąć odpowiedni obszar wyświetlacza w górnym lewym narożniku). Nacisnąć ikonę żądanej aplikacji i wczytany zostanie odpowiedni moduł oprogramowania. J Zmiana nastaw specyficznych dla aplikacji: Jeśli użytkownik chce zmienić nastawy aktywnej aplikacji należy nacisnąć przycisk «J». Informacje dotyczące nastaw specyficznych dla aplikacji można znaleźć w opisach poszczególnych aplikacji (rozdział 6 i następne). I Zmiana nastaw systemu: Jeśli użytkownik chce zmienić nastawy systemu odnoszące się do całego układu ważenia tzn. do wszystkich aplikacji, należy nacisnąć przycisk «I», a następnie przycisk System. Nastawy systemu są szczegółowo opisane w rozdział 5. Praca: Kontynuować żądane operacje. Informacje dotyczące pracy i wykorzystania poszczególnych aplikacji można znaleźć w rozdział 6 i następnych. On Off Wyłączanie wagi: Po zakończeniu pracy należy wyłączyć wagę naciskając i przytrzymując przycisk «On/Off».

30 Podstawowe zasady używania terminala i oprogramowania System zabezpieczenia wagi Nastawy systemu wagi lub część z nich mogą zostać zabezpieczone hasłem chroniącym przed nieupoważnionymi zmianami (szczegółowe informacje znajdują się w rozdziale 5.9). Hasło zostaje zdefiniowane, gdy waga opuszcza fabrykę (patrz rozdział 5.9). Nastawy menu wagi są jednak tak wybrane, aby użytkownik miał pełen dostęp do wszystkich nastaw systemu. Jeśli użytkownik chce wywołać część menu, która zabezpieczona jest hasłem, na wyświetlaczu pojawi się klawiatura alfanumeryczna. Wprowadzić hasło. Należy zwrócić uwagę na wielkie i małe litery, używając przycisków a z lub A Z do zmiany. Znaki numeryczne mogą być wprowadzane po naciśnięciu przycisku 0 9. Przycisku strzałki należy używać do pojedynczego usuwania błędnie wprowadzonych znaków. Ze względów bezpieczeństwa tekst hasła nie jest wyświetlany pełnym tekstem, lecz każdemu znakowi odpowiada jedna gwiazdka. Uwaga: Okno dialogowe wprowadzania hasła można w dowolnym momencie usunąć naciskając C. Po wprowadzeniu całego hasła należy nacisnąć OK. Jeśli hasło jest poprawne wyświetlone zostanie wybrane menu. W innym przypadku pojawi się komunikat błędu z poleceniem ponownego wprowadzenia hasła. OSTRZEŻENIE: Hasło należy bardzo uważnie zapisać. Jeśli użytkownik zapomni hasła, nie ma możliwości przywrócenia dostępu do zabezpieczonych obszarów menu. Zalecamy zapisanie hasła i przechowywanie go w bezpiecznym miejscu!

31 Nastawy systemu 31 5 Nastawy systemu Ten rozdział uczy, w jaki sposób dostosować system ważący do potrzeb użytkownika. Nastawy systemu dotyczą całego systemu ważącego i w związku z tym także wszystkich opcji. Uwaga: Informacje na temat nastaw specyficznych dla aplikacji można znaleźć w opisach każdej aplikacji. 5.1 Wywoływanie nastaw systemu I Otworzyć menu aplikacji naciskając przycisk «I», a następnie przycisk System. 5.2 Przegląd nastaw systemu Nastawy systemu reprezentowane są przez ikony. Poszczególne nastawy mogą być wywoływane i zmieniane przez naciśnięcie ich ikon. Przyciski strzałek pozwalają zmienić strony menu. Poniżej znajduje się dokładny opis nastaw, które mogą być zmieniane. Na pierwszej stronie menu dostępne są następujące nastawy systemu: Adiust/Test : ParWazenia Nastawy adiustacji (kalibracji) i funkcji testów sprawdzających kalibrację (rozdział 5.3). Nastawy do dostosowania wagi do szczególnych zadań ważenia (rozdział 5.4). Jezyk : Wybór języka komunikacji (rozdział 5.5). Urzadz. Zew. : Konfigurowanie interfejsu do współpracy z różnymi urządzeniami peryferyjnymi (rozdział 5.6). Na drugiej stronie menu dostępne są następujące nastawy systemu: Terminal : Data/Czas : Prawa : Nastawy wyświetlacza (np. jasność) i zachowania się terminala (rozdział 5.7). Wprowadzanie daty i czasu oraz wybór żądanego formatu wyświetlania (rozdział 5.8). Przypisanie praw i haseł dostępu do funkcji ważenia i menu (rozdział 5.9). Oczekiwanie : Nastawy trybu Standby (rozdział 5.10). Na trzeciej stronie menu dostępne są następujące nastawy systemu: Switch : Nastawy dla klawiszy zewnętrznych (rozdział 5.11). Factory : Przywracanie nastaw fabrycznych (rozdział 5.12). Info Wagi : Wyświetlanie/drukowanie informacji o wadze (rozdział 5.13). Po wprowadzeniu wszystkich koniecznych zmian należy nacisnąć przycisk Wyjście lub «A». Waga powraca do aktualnej aplikacji. W kolejnych rozdziałach przedstawiono dokładny opis poszczególnych nastaw systemu. Wskazówka: Jeśli zainstalowano specjalne opcje interfejsu (np. Ethernet), w menu nastaw systemu wyświetlany jest dodatkowy symbol, pokazany obok, z globalnymi nastawami dla tych interfejsów. Nastawy te opisane są w instrukcji obsługi dostarczanej wraz z interfejsem opcjonalnym.

32 Nastawy systemu Nastawy dla kalibracji i testów W tym menu można wprowadzić wszystkie nastawy związane z adiustacją (kalibracją) wagi. W kolejnych rozdziałach użytkownik znajdzie informacje o możliwych nastawach dla adiustacji, procedur testowania i ich dokumentacji Funkcja w pełni automatycznej adiustacji FACT W tym menu (FACT) można wprowadzić nastawy dla w pełni automatycznej adiustacji przy wykorzystaniu wewnętrznego odważnika adiustacyjnego. FACT (Fully Automatic Calibration Technology) wykonuje kalibrację wagi całkowicie automatycznie na podstawie wstępnie wybranego kryterium temperaturowego. Dostępne są następujące nastawy: Wyl. W pełni automatyczna adiustacja, FACT, jest wyłączona. Wl. W pełni automatyczna adiustacja, FACT, jest włączona. Przycisk Definiuj pozwala użytkownikowi na określenie sposobu pracy funkcji adiustacji FACT: Kryteria Temp. definiuje temperaturę otoczenia, w której automatyczna adiustacja powinna zostać uruchomiona. Jeśli wybrana zostanie nastawa Wyl., automatyczna kalibracja oparta na kryterium temperaturowym nie będzie wykonywana. Tworzenie Protokolu definiuje, czy protokół adiustacji ma być drukowany automatycznie. Jeśli wybrana zostanie nastawa Wyl. wyniki adiustacji nie będą automatycznie drukowane. Jeśli wybrana zostanie nastawa Wl., wydruk nastąpi automatycznie za każdym razem, gdy adiustacja zostanie wykonana na podstawie kryterium temperaturowego. CalInfo Automatyczna adiustacja nie zostanie wykonana, mimo tego, że kryterium temperaturowe będzie aktywne i będzie spełnione. Zamiast tego w górnym prawym narożniku pojawi się ikona CAL wskazująca użytkownikowi, że powinien ręcznie uruchomić adiustację, korzystając albo z wewnętrznego albo zewnętrznego odważnika adiustacyjnego. Nastawy fabryczne: FACT : aktywne ( Wl. ) Kryteria Temp. : zależne od modelu Tworzenie Protokolu : Wl.

33 Nastawy systemu Definiowanie zewnętrznego odważnika adiustacyjnego Jeśli użytkownik korzysta z zewnętrznego odważnika adiustacyjnego, w tym miejscu może wprowadzić jego charakterystykę Uwaga: w zależności od lokalnych przepisów, w certyfikowanych wagach funkcja ta nie musi być koniecznie dostępna. Dostępne są następujące nastawy: Odwaznik W tym miejscu wprowadza się ciężar zewnętrznego odważnika adiustacyjnego. Pojawia się okno wprowadzania, podobne do kalkulatora i w ten sam sposób obsługiwane. Należy wprowadzić masę (w gramach) zewnętrznego odważnika adiustacyjnego. Zakres nastaw: Zależne od modelu ID W tym miejscu używanemu odważnikowi adiustacyjnemu można przypisać identyfikator (do 20 znaków). Identyfikator odważnika może zostać umieszczony na wydruku protokołu adiustacji. Okno wprowadzania umożliwia wpisanie znaków alfanumerycznych. Nastawa fabryczna: Brak wprowadzenia Nr. Certyfikatu Odważniki adiustacyjne dostarczane są zwykle z certyfikatem. W tym miejscu użytkownik może wprowadzić nazwę lub numer dostarczonego certyfikatu (do 20 znaków). Pozwala to na jednoznaczne przypisanie certyfikatu używanemu odważnikowi adiustacyjnemu. Nazwa certyfikatu może zostać umieszczona na wydruku protokołu adiustacji. Na wyświetlaczu pojawia się takie samo okno wprowadzania, jak używane dla ID. Nastawa fabryczna: Brak wprowadzenia

34 Nastawy systemu Definiowanie zewnętrznego odważnika testowego Jeśli do sprawdzenia kalibracji użytkownik używa odważnika zewnętrznego, w tym miejscu można wprowadzić jego charakterystykę (ciężar, ID i numer certyfikatu). Dostępne są te same nastawy i okno wprowadzania, które opisano powyżej, do definiowania zewnętrznego odważnika adiustacyjnego. Nastawa fabryczna: Zależnie od modelu Definiowanie wydruków adiustacji i testu W tym menu, składającym się z dwóch stron, użytkownik może wybrać informacje, które mają się znaleźć na wydruku wyników adiustacji i testów. Poszczególne informacje można wybrać naciskając odpowiednie kwadraty. Wszystkie zaznaczone dane zostaną wydrukowane. Użytkownik może przywrócić nastawy fabryczne naciskając przycisk STD. W celu zapamiętania wprowadzonych zmian należy nacisnąć OK (lub nacisnąć C, aby wyjść z menu bez zapamiętania zmian). Na wydruku mogą znaleźć się następujące informacje: Data/Czas data/czas Drukowana jest data i godzina wykonania adiustacji w zdefiniowanym formacie (rozdział 5.8). Typ wagi typ wagi Informacja ta zapisana jest w platformie ważącej i w terminalu i nie może być zmieniana przez użytkownika. SNR numer seryjny Drukowane są numery seryjne platformy ważącej i terminala. Są one zapisane w platformie lub terminalu i nie mogą być zmieniane przez użytkownika. SW-Wersja wersja oprogramowania Drukowane są numery wersji oprogramowania wagi (po jednym numerze dla wagi i dla terminala). ID Odwaznika identyfikator odważnika Drukowany jest identyfikator wprowadzony dla zewnętrznego odważnika adiustacyjnego (rozdział 5.3.2). Nr. Certyfikatu numer certyfikatu Drukowana jest nazwa wprowadzona dla certyfikatu związanego z zewnętrznym odważnikiem adiustacyjnym (rozdział 5.3.2). Temperatura temperatura Drukowana jest temperatura, w jakiej wykonana została adiustacja.

35 Nastawy systemu 35 Przykład wydruku z testu wykonanego przy użyciu zewnętrznego odważnika adiustacyjnego (wszystkie opcje wydruku zaznaczone). - - Test zewnetrzny :15:27 METTLER TOLEDO Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: SW Mostka Wagowego 0.50 SW Terminala 0.33 ID Odwaznika ITW-820/200 Nr. Certyfikatu MT-412 Masa Nomin. ciężar nominalny Drukowany jest docelowy ciężar dla adiustacji/testu (tylko w przypadku adiustacji/testu przy użyciu odważnika zewnętrznego, rozdział 5.3.3). Masa Rzecz. aktualny ciężar Drukowany jest wynik pomiaru (aktualny ciężar) testowego (tylko w przypadku testu przy użyciu odważnika zewnętrznego, rozdział 5.3.3). Rozn. odchylenie Drukowana jest różnica między ciężarem docelowym a aktualnym (tylko w przypadku testu przy użyciu odważnika zewnętrznego). Podpis podpis Drukowana jest dodatkowa linia, w której osoba wykonująca adiustację/test może złożyć podpis (tylko w przypadku adiustacji/testu przy użyciu odważniak zewnętrznego). Temperatura 22.6 C Masa Nomin g Masa Rzecz g Rozn g Test wykonany Podpis... Nastawy fabryczne: Data/Czas, Typ Wagi, SNR, Masa Nomin., Masa Rzecz., Rozn. oraz Podpis. 5.4 Wprowadzanie parametrów wagi W tym menu użytkownik może dostosować parametry pracy wagi do własnych potrzeb. Uwaga: Dostęp do parametrów wagi może być zabezpieczony hasłem (rozdział 5.9); w takim przypadku, po wybraniu parametrów wagi, użytkownik zostanie wezwany do wprowadzenia hasła. Poniżej użytkownik znajdzie informacje o poszczególnych parametrach wagi i możliwych nastawach.

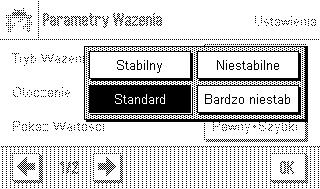

36 Nastawy systemu Adaptacja do typu ważenia W opcji Tryb Wazenia użytkownik dostosowuje wagę do typu wykonywanego ważenia. Dla wszystkich zwykłych procesów ważenia należy wybrać nastawę Uniwersal., natomiast Dozowanie dla naważania cieczy lub substancji w postaci proszku. Przy tej nastawie waga reaguje bardzo szybko na bardzo małe zmiany ciężaru. Nastawa Tryb Czujnika dostarcza sygnał ciężaru, który jest filtrowany pod względem zakresu zdefiniowanego nastawami dla warunków otoczenia. Filtr zachowuje się liniowo w odniesieniu do czasu (nie ustawialny) i jest odpowiedni do ciągłego przetwarzania wartości pomiarowych. Przy nastawie Wazenie Kontr. waga odpowiada tylko na duże zmiany ciężaru i dlatego pomiar jest bardzo stabilny. Nastawa fabryczna: Uniwersal Adaptacja do warunków otoczenia Dzięki tej opcji waga może zostać dokładnie dostosowana do warunków otoczenia w miejscu jej pracy. Jeśli waga ustawiona jest w miejscu, w którym praktycznie nie występują przeciągi lub drgania, należy wybrać nastawę Stabilny. Z drugiej strony, jeśli waga pracuje w zmiennych warunkach otoczenia, należy wybrać nastawę Niestabilne. Nastawa Standard natomiast odpowiada przeciętnym warunkom pracy w otoczeniu z umiarkowanymi zmianami. Nastawa fabryczna: Standard Szybkość uzyskiwania wyniku Tą opcją użytkownik definiuje, jak szybko waga przyjmuje mierzoną wartość jako stabilną i wysyła ją. Nastawa Bardzo szybko zalecana jest w przypadku, gdy użytkownikowi zależy na szybkich pomiarach, a powtarzalność ma niewielkie znaczenie. Nastawa Bardzo pewnie powoduje uzyskiwanie bardzo powtarzalnych wyników, lecz wydłuża się czas pomiarów. Pozostałe nastawy są nastawami pośrednimi. Nastawa fabryczna: Szybko Nastawa automatycznej korekcji punktu zero Nastawa automatycznej korekcji punktu zero ( AutoZero ) w sposób ciągły koryguje możliwe zmiany punktu zero, które mogą być spowodowane niewielkimi zabrudzeniami szalki. Opcji tej można używać do aktywacji lub wyłączenia automatycznej korekcji punktu zero. Nastawa fabryczna: Wl. (aktywna)

37 Nastawy systemu Wybór języka W tym menu można wybrać język, którym waga komunikuje się z użytkownikiem. Nastawa fabryczna: Zależna od zainstalowanego pakietu językowego. Zwykle wybrany język dostosowany jest do kraju, do którego waga jest wysyłana. 5.6 Wybór urządzeń peryferyjnych Do interfejsów wagi podłączyć można różne urządzenia peryferyjne. W tym menu podaje się, jakie urządzenia zostały podłączone oraz definiuje się parametry pracy interace u. Wybrać można następujące nastawy: Drukarka : Host : Dodatkowy Wyświetlacz : Drugi wyświetlacz Kod Kreskowy : Klawiatura Zew. : Drukarka (Uwaga dotycząca drukowanych raportów: Zależnie od zasad specyficznych dla danego kraju, w certyfikowanych wersjach wag niecertyfikowane miejsca dziesiętne wyświetlane są w nawiasach). Zewnętrzny komputer (komunikacja dwukierunkowa, waga może wysyłać dane do komputera oraz otrzymywać komendy lub dane z komputera). Czytnik kodu kreskowego PC keyboard Dla wszystkich urządzeń dostępne są specyficzne możliwości dostosowania interfejsu: nastawa Wyl. oznacza, że urządzenie tego typu nie będzie podłączane. RS232 wbudowany odnosi się do interfejsu RS232C montowanego przez producenta. Jeśli występują inne, opcjonalne interfejsy, zostaje to wyświetlone (jak pokazano w poniższym przykładzie dla drugiego interfejsu szeregowego RS232 Option ). W tym miejscu zostaną przedstawione jednak tylko parametry dla interfejsu montowanego fabrycznie. Ważne: Dla każdego interfejsu aktywować można tylko jedno urządzenie, a pozostałe muszą być zablokowane (nastawy Wyl. ). Jeśli dla danego interfejsu aktywuje się nowe urządzenie, poprzednio wybrane urządzenie zostaje zablokowane.

38 Nastawy systemu 38 Po aktywacji urządzenia użytkownik może dostosować parametry pracy interfejsu do komunikacji z tym urządzeniem naciskając przycisk Definiuj (szybkość transmisji, format danych, bity stopu, handshake, koniec linii, zestaw znaków i tryb ciągły). Wstępnie parametry są ustawione do współpracy z odpowiednimi urządzeniami opcjonalnymi METTLER TOLEDO. Nastawy fabryczne: Host (9600 baud, 8 data bits/no parity, 1 stop bit, Xon/ Xoff protokół, znak końca linii <CR><LF>, zestaw znaków ANSI/WINDOWS, tryb ciągły Off) Ważne: W celu zapewnienia poprawnego drukowania znaków specjalnych (np. o C ) na drukarkach METTLER TOLEDO, waga i drukarka muszą być ustawione na 8 data bits. Uwaga: Przy współpracy z drukarką dla opcji Char Set musi zostać wybrany parametr IBM/DOS. Jeśli w opcji Host wybrano wbudowany interfejs RS232, użytkownik może dodatkowo uaktywnić tryb ciągły ( Continuous mode ). W trybie ciągłym ( Continuous mode ) użytkownik może wybrać różne formaty danych (MT-SICS, PM, AT, AM) zależnie od tego, jakie urządzenie zewnętrzne jest podłączone. Można także uaktualnić szybkość aktualizacji na sekundę (2, 5, 6, 10). Nastawy fabryczne: Output format MT SICS, Odsw/sec 5

39 Nastawy systemu Nastawy terminala W tym menu użytkownik może dostosować terminal do własnych potrzeb i wyregulować wyświetlacz. Dostępne są następujące nastawy: Jasnosc jasność W tym miejscu użytkownik może wyregulować jasność wyświetlacza. Do wybrania jasności w zakresie 20 % do 100 % (z krokiem co 20 %) należy używać przycisków strzałek. Jasność zmieniana jest natychmiast po naciśnięciu któregokolwiek z przycisków strzałek. Użytkownik może więc od razu widzieć efekt wprowadzanych zmian. Nastawa fabryczna: 80 % Uwaga: Jeśli waga nie jest używana przez 15 minut, jasność wyświetlacza jest automatycznie redukowana do 20 %. Wydłuża to żywotność podświetlacza. Ustawiona jasność zostaje natychmiast przywrócona, gdy naciśnięty zostanie dowolny klawisz lub zmieni się obciążenie szalki. Kontrast Pozwala na wyregulowanie kontrastu wyświetlacza (w zakresie 0 % do 100 %). Regulacje wykonuje się podobnie do regulacji jasności, lecz z krokiem co 5 %. Nastawa fabryczna: 50 % Dzwiek dźwięk Regulacja głośności sygnału dźwiękowego (w zakresie 0 % do 100 % z krokiem co 10 %). Wybór nastawy 0 % powoduje wyłączenie sygnału dźwiękowego. Do regulacji służy suwak podobnie jak przy regulacji jasności i kontrastu. Nastawa fabryczna: 70 % Funkcja Dotykowa funkcja ekranu dotykowego Jeśli funkcja ekranu dotykowego zostanie wyłączona, przyciski na wyświetlaczu nie będą reagować na dotyk, gdy waga będzie w trybie ważenia, co oznacza, że użytkownik nie będzie miał możliwości wprowadzenia nastaw przez wybór z ekranu (poza przyciskami funkcyjnymi). Ważne: Funkcja ta jest zawsze aktywna w trybie nastaw, ponieważ w innym razie niemożliwe byłoby wykonanie adiustacji. Nastawa fabryczna: Wl. Adiustacja Funkcji Dotykowej regulacja siły dotyku Jeśli użytkownik ma wrażenie, że waga nie reaguje poprawnie na naciskanie określonych obszarów wyświetlacza, może wyregulować funkcję dotykową. Po naciśnięciu Aktywowac pojawi się okno, w którym należy naciskać migający obszar. Procedura ta powtarzana jest wielokrotnie (przerwanie procedury jest możliwe w dowolnym momencie przez naciśnięcie przycisku C ).

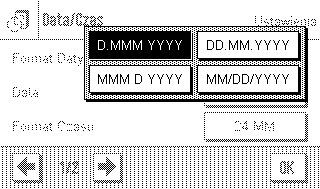

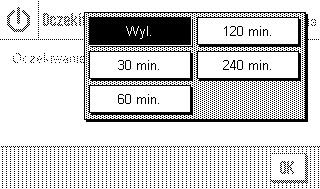

40 Nastawy systemu Data i godzina W tym menu użytkownik może wprowadzić datę i aktualną godzinę oraz wybrać format, w jakim będą wyświetlane. Można także wybrać, czy data lub godzina mają być widoczne na wyświetlaczu. Wybrane mogą być poniższe opcje: Format Daty (na wyświetlaczu) Dostępne są następujące formaty daty: D.MMM.YYYY Przykład 29 May 2000 MMM D YYYY Przykład May DD.MM.YYYY Przykład MM/DD/YYYY Przykład 05/29/2000 Nastawa fabryczna: D.MMM.YYYY Data Wprowadzanie aktualnej daty. Pojawia się okno wprowadzania podobne do kalkulatora i w podobny sposób obsługiwane. Niezależnie od formatu daty, jaki wybrano dla prezentacji na wyświetlaczu, należy wprowadzić datę w postaci dzień-miesiąc-rok (DD.MM.YYYY). Uwaga: Nastawę można także wprowadzić w trybie ważenia bezpośrednio po naciśnięciu na wyświetlaczu obszaru daty. Pojawi się okno, w którym można bezpośrednio wprowadzić datę. Format Czasu format czasu (na wyświetlaczu) Użytkownik może wybrać format, w którym będzie wyświetlana aktualna godzina. Dostępne są następujące formaty: 24:MM Przykład 15:04 12:MM Przykład 3:04 PM 24.MM Przykład MM Przykład 3.04 PM Nastawa fabryczna: 24:MM Czas Wprowadzanie aktualnego czasu. Niezależnie od formatu czasu jaki wybrano dla prezentacji na wyświetlaczu, należy wprowadzić czas w postaci 24-godzinnej (hh.mm.ss). Okno wprowadzania jest podobne do używanego do wprowadzenia daty. Dostępne są także przyciski +1H oraz -1H, którymi można nastawiać czas odpowiednio w przód lub w tył z krokiem co 1 godzina. Pozwala to na łatwe wprowadzenie czasu letniego lub zimowego. Uwaga: Czas można także wprowadzić bezpośrednio w trybie ważenia przez naciśnięcie na wyświetlaczu obszaru godziny.

41 Nastawy systemu 41 Data/Czas wyświetlanie daty/godziny Użytkownik może wybrać, czy w prawym górnym narożniku wyświetlacza ma być pokazywana data czy godzina: Data Wyświetlana jest data Czas Wyświetlany jest czas Nastawa fabryczna: Data 5.9 Definiowanie praw dostępu i wprowadzanie hasła W tym menu użytkownik może zdefiniować hasło służące do ograniczenia dostępu do pewnych obszarów menu. Dostępne są następujące nastawy: Haslo hasło Po naciśnięciu przycisku Definiuj pojawia się alfanumeryczne okno wprowadzania. Nastawą fabryczną jest 0. Należy wprowadzić żądane hasło (do 20 znaków) i potwierdzić naciskając OK. Hasło może zawierać litery i cyfry. Jeśli przy wprowadzaniu hasła używano wielkich i małych liter, forma ta musi zostać zachowana przy późniejszym wprowadzaniu hasła na żądanie. Uwaga: Jeśli istniejące hasło zostanie, przy użyciu przycisku strzałki, wykasowane i użytkownik nie wprowadzi nowego hasła, pojawi się komunikat błędu. Nastawa fabryczna: 0 (Zero) System W tym miejscu użytkownik podaje, czy wszystkie nastawy systemu mają być zabezpieczone hasłem. Jeśli wybrana zostanie nastawa Bez Ochrony, wszystkie nastawy systemu są w pełni dostępne. W celu ograniczenia dostępu należy wybrać nastawę Haslo. Przy każdej próbie wywołania nastaw systemu będzie pojawiać się wtedy żądanie wprowadzenia hasła. Nastawa fabryczna: Bez Ochrony Parametry Wazenia parametry ważenia Opcja ta pozwala zabezpieczyć parametry ważenia (część nastaw systemu, patrz rozdział 5.4) przed nieautoryzowanym dostępem ( Haslo ) lub przed zniesieniem istniejącego hasła zabezpieczającego ( Bez Ochrony ). Pozostałe nastawy systemu są w pełni dostępne, chyba że zostały także indywidualnie zabezpieczone (patrz powyżej). Nastawa fabryczna: Bez Ochrony Prawa Dostepu prawa dostępu Opcja ta pozwala użytkownikowi na zabezpieczenie praw dostępu (część nastaw systemu, które są aktualnie używane) przed nieautoryzowanym dostępem. Zabezpiecza to przed nieautoryzowaną zmianą hasła i praw dostępu. Nastawa fabryczna: Bez Ochrony

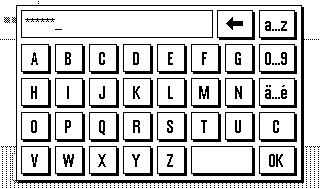

42 Nastawy systemu 42 Ostrzeżenie: Jeśli hasło zostanie zapomniane, nie będzie możliwe odtworzenie dostępu do zabezpieczonych obszarów menu! Jeśli zabezpieczono dostęp do części lub całości nastaw, nie będzie możliwe zdefiniowanie nowego hasła lub zniesienie zabezpieczenia. Zalecamy więc zapisanie hasła i przechowywanie w bezpiecznym miejscu! Jeśli odnalezienie hasła nie będzie możliwe, należy skontaktować się z oddziałem obsługi klienta METTLER TOLEDO Funkcja oszczędzania energii (Oczekiwanie) W tym miejscu użytkownik definiuje czas bezczynności wagi, po jakim zostanie ona automatycznie przełączona w stan czuwania Oczekiwanie. Funkcję oszczędzania energii można wyłączyć (nastawa Wyl. ) lub wprowadzić czas 30, 60, 120 lub 240 minut, po którym waga przełączy się w tryb czuwania. Tryb ten jest tym samym stanem, do którego przechodzi waga po naciśnięciu klawisza «On/Off». W celu ponownego włączenia wagi należy nacisnąć klawisz «On/Off». Nastawa fabryczna: Wyl. (tryb nieaktywny) Uwaga: Jasność wyświetlacza zostaje automatycznie zmniejszona po 15 minutach nie używania wagi, niezależnie od nastawy funkcji oszczędzania energii (rozdział 5.7) Nastawy dla klawiszy zewnętrznych (złącza Aux) Przełączniki zewnętrznych kontaktów lub METTLER TOLEDO ErgoSens mogą zostać podłączone do złączy Aux 1 oraz Aux 2 wagi. Mogą one zostać wykorzystane do wykonywania pewnych funkcji ważenia. W tym menu przypisuje się konkretnemu włącznikowi odpowiednią funkcję. Dla każdego włącznika należy wybrać żądaną funkcję: Drukowac (drukowanie), ustawianie punktu zero ( G ) lub tarowanie ( H ). Jeśli do danego złącza Aux nie jest podłączony żaden włącznik, lub jeśli użytkownik chce zablokować jego działanie, należy wybrać nastawę Wyl.. Nastawa fabryczna: Wyl.

43 Nastawy systemu Wprowadzanie nastaw fabrycznych W tym miejscu użytkownik może dla całej wagi przywrócić nastawy fabryczne. Uwaga: Procedura ta dotyczy wszystkich nastaw systemu jak również nastaw specyficznych dla aplikacji! Ze względów bezpieczeństwa waga zażąda od użytkownika potwierdzenia polecenia ponownego wprowadzenia nastaw fabrycznych. Nacisnąć OK, aby przywrócić nastawy fabryczna lub C, aby pozostać przy nastawach wprowadzonych do tej pory przez użytkownika. Po potwierdzeniu polecenia powrotu do nastaw fabrycznych waga ponownie uruchomi się od stanu początkowego. Wszystkie nastawy systemu i nastawy specyficzne dla aplikacji muszą być ponownie wprowadzone Dostęp do informacji o wadze W tym menu użytkownik może wprowadzić identyfikator wagi oraz uzyskać dostęp do informacji o wadze. Dostpne są poniższe opcje: ID Wagi identyfikator wagi W tym miejscu użytkownik może przypisać wadze identyfikator (do 20 znaków). Pozwala to na łatwiejsze zidentyfikowanie wagi w przedsiębiorstwie, w którym pracuje więcej niż jedna waga. Pojawiające się okno pozwala na wprowadzenie znaków alfanumerycznych. Nastawa fabryczna: Brak wprowadzenia

44 Nastawy systemu 44 Info Wagi informacje o wadze Po naciśnięci przycisku Pokaz pojawia się okno zawierające informacje o wadze i wbudowanych opcjach. Informacje te są szczególnie przydatne pracownikom serwisu. Gdy użytkownik kontaktuje się z biurem obsługi klienta METTLER TOLEDO powinien mieć te informacje pod ręką. Naciskając klawisz «F» można wydrukować informacje o wadze (zakładając, że drukarka jest podłączona i uaktywniona jako urządzenie wyjściowe w nastawach urządzeń peryferyjnych) Drukowanie nastaw systemu System Adiust/Test FACT Wl. Kryteria Temp. 1 Kelwin Tworzenie Protokolu Wl. Odwaznik adiustacyjny g Odwaznik g ID ECW-200/1 Nr. Certyfikatu MT-414/A g Odwaznik g ID ITW-820/200 Nr. Certyfikatu MT-412 Protokol Data/Czas x Typ Wagi x SNR x SW-Wersja - ID Odwaznika - Nr. Certyfikatu - Temperatura - Masa Nomin. x Masa Rzecz x Rozn. x Podpis x Parametry Wazenia Tryb Wazenia Uniwersal. Otoczenie Standart Pokaz Wartosc Szybko AutoZero Wl. Jezyk Jezyk Polski Dopóki waga jest w menu nastaw systemowych, użytkownik może je w dowolnym momencie wydrukować naciskając przycisk «F» (zakładając, że drukarka jest podłączona i uaktywniona jako urządzenie wyjściowe w nastawach urządzeń peryferyjnych). Diagram pokazany obok przedstawia część wydruku zawierającą nastawy systemu. Drukowane są nastawy systemu z otwartego okna oraz związane z nim nastawy niższych poziomów menu.

45 Aplikacja Ważenie 45 6 Aplikacja Ważenie W tym rozdziale opisano aplikację Wazenie. Użytkownik znajdzie tu informacje o praktycznych aspektach pracy z tą aplikacją oraz o jej specyficznych nastawach. (Informacje o nastawach systemu, które nie są specyficzne dla tej aplikacji znajdują się w rozdział 5). 6.1 Wybór aplikacji I Jeśli aplikacja ważenie nie jest aktywna, należy nacisnąć klawisz «I». W oknie wyboru nacisnąć ikonę Wazenie. Waga będzie gotowa do wykonania ważenia. 6.2 Nastawy aplikacji Ważenie W rozdziale 3 przedstawiono już, w jaki sposób wykonać proste ważenia. Poza opisaną tam sekwencją operacyjną (nastawa punktu zero, tarowanie i wykonanie prostej procedury ważenia) waga oferuje szeroki zakres narzędzi pozwalających dostosować procedurę ważenia do specyficznych wymagań użytkownika Przegląd J Dostęp do nastaw specyficznych dla aplikacji umożliwia naciśnięcie przycisku «J». Pojawi się pierwsza z czterech stron. Dla aplikacji Wazenie dostępne są następujące nastawy: Przyciski Funkcyjne : W tym miejscu użytkownik może wybrać przyciski funkcyjne, które mają być widoczne w dolnej części wyświetlacza. Umożliwiają one bezpośredni dostęp do wybranych funkcji (rozdział 6.2.2). Pole Informacyjne : AutoDruk : Użytkownik może wybrać pola informacji, które mają pojawiać się na wyświetlaczu (rozdział 6.2.3). W tym miejscu użytkownik decyduje, czy wyniki ważenia mają być automatycznie drukowane (rozdział 6.2.4). Dostęp do kolejnej strony menu umożliwia naciśnięcie przycisku z symbolem strzałki. Wyswietlana Jednostka : Wprowadzanie jednostki, z jaką wynik ma być wyświetlany (rozdział 6.2.5). Jednost. Inform. : Wprowadzanie jednostki dodatkowej, która pojawia się na wyświetlaczu jako pole informacji (rozdział 6.2.5). Dowolna Jednostka : Definiowanie własnej jednostki 1 (rozdział 6.2.6). Przejście do następnej lub poprzedniej strony umożliwia naciśnięcie odpowiedniego przycisku z symbolem strzałki.

46 Aplikacja Ważenie 46 Na trzeciej stronie dostępne następujące nastawy: Protokol : Przycisk Wydruku : Wybór informacji, które mają zostać umieszczone na wydruku wyniku ważenia (rozdział 6.2.7). Definiuje zachowanie się przycisku «F» dla drukowania wyniku ważenia na żądanie (ręczne) (rozdział 6.2.8). Identyfikacja : Definiowanie identyfikatorów (rozdział 6.2.9). Na czwartej stronie dostępne są następujące nastawy: Kod Kreskowy : Nastawy te są dostępne tylko w przypadku, gdy podłączony jest czytnik kodu kreskowego. Użytkownik może zdecydować, w jaki sposób będą obsługiwane dane z czytnika (rozdział ). Po wprowadzeniu wszystkich niezbędnych nastaw należy nacisnąć przycisk OK, aby powrócić do aplikacji. Poniżej przedstawiono dokładniej różne nastawy dla aplikacji Wazenie. Wazenie Przyciski Funkcyjne ID - Wyswietl. 2 Licznik Serii - Adiust. we 1 Adiust.zew - Test wew. - Test zew. 4 1/10d 3 Naglowek - Stopka - Pole Informacyjne ID1 - ID2 - ID3 - Jednost. Inform. - Tara 1 Brutto 2 AutoDruk Wyl. Wyswietlana Jednostka g Jednost. Inform. g Drukowanie nastaw specyficznych dla aplikacji: Dopóki waga jest w trybie nastaw specyficznych dla aplikacji, użytkownik może je w dowolnym momencie wydrukować naciskając przycisk «F» (zakładając, że drukarka jest podłączona i uaktywniona jako urządzenie wyjściowe w nastawach urządzeń peryferyjnych). Diagram pokazany obok przedstawia część wydruku zawierającą nastawy specyficzne dla aplikacji.

47 Aplikacja Ważenie Wybór przycisków funkcyjnych Przyciski funkcyjne oferują bezpośredni dostęp do określonych funkcji i nastaw aplikacji. Przyciski funkcyjne aplikacji pojawiają się w dolnej części wyświetlacza (patrz rozdział 4.2). Odpowiednia funkcja zostaje uruchomiona przez naciśnięcie przypisanego jej przycisku. W tym menu użytkownik może wybierać funkcje, które mają być dostępne w aplikacji. W aplikacji pojawią się funkcje oznaczone numerem. Cyfry definiują kolejność przycisków funkcyjnych na wyświetlaczu. Jeśli użytkownik uaktywni lub zablokuje któryś z przycisków funkcyjnych, ich kolejność zostanie automatycznie uaktualniona. W celu zdefiniowania nowej kolejności przycisków funkcyjnych na wyświetlaczu należy najpierw wszystkie przyciski zablokować, a następnie ponownie uaktywnić w żądanej kolejności. Naciśnięcie przycisku STD przywraca nastawy fabryczne. Aby zapisać zmiany należy nacisnąć OK (lub nacisnąć C, aby zamknąć okno bez zapisywania zmian). Dostępne są następujące przyciski funkcyjne. ID : Wyswietl. : Licznik Serii : Adiust. we oraz Adiust. zew : Test wew. oraz Test zew. : 1/10d : Naglowek oraz Stopka : Transfer : Nastawy fabryczne: Ten przycisk funkcyjny umożliwia przypisanie identyfikatorów (tekst opisowy) indywidualnym procesom ważenia. Zostaną one włączone do wydruku. Po naciśnięciu przycisku funkcyjnego pojawi się okno, w którym można wybrać ID, dla którego wprowadza się żądany tekst. Informacje o definiowaniu identyfikatorów zamieszczono w rozdziale Praktyczne wskazówki w posługiwaniu się identyfikatorami można znaleźć w rozdziale Ten przycisk funkcyjny umożliwia przełączanie między trzema różnymi trybami wyświetlania (rozdział 4.2). Ten przycisk funkcyjny umożliwia wprowadzenie początkowego numeru dla licznika obiektów (rozdział 6.3.2). Adiustacja wagi przy użyciu wewnętrznego lub zewnętrznego odważnika adiustacyjnego. Uwagi dotyczące wykonania i dokumentacji adiustacji można znaleźć w rozdziale 6.4. Uwaga: w zależności od lokalnych przepisów, w certyfikowanych wagach funkcja ta nie musi być koniecznie dostępna. Sprawdzanie adiustacji wagi przy użyciu wewnętrznego lub zewnętrznego odważnika testowego. Uwagi dotyczące wykonania testu można znaleźć w rozdziale 6.4. Ten przycisk funkcyjny pozwala użytkownikowi na zmianę rozdzielczości dla wyniku ważenia (rozdział 6.3.1). Te przyciski funkcyjne umożliwiają wydrukowanie odpowiednio linii nagłówka i stopki (rozdział 6.2.7). Przycisk ten pozwala na przesłanie bieżącej wartości ciężaru bezpośrednio do podłączonego komputera, bez dodatkowych danych (dodatkowych informacji). Aktywne są Adiust. we, Wyswietl. oraz 1/10d (w tej kolejności).

48 Aplikacja Ważenie Wybór pól informacyjnych Pola informacyjne dostarczają ciągłych informacji o ustawionych wartościach, wynikach pomiarów itp. Pola informacyjne wyświetlane są w aplikacji poniżej wyniku ważenia. Uwaga: Pola informacyjne wyświetlane są tylko w trybie wyświetlania, w którym wynik pokazywany jest w małej skali. W dwóch pozostałych trybach wynik w dużej skali wykorzystuje miejsce przeznaczone na pole informacyjne (rozdział 4.2). W tym menu użytkownik wybiera pola informacyjne, które mają być wyświetlane w aplikacji. Pojawią się pola informacyjne oznaczone numerem. Numery definiują kolejność wyświetlania pól informacyjnych. Ze względu ma miejsce wyświetlane mogą być najwyżej trzy pola. Jeśli użytkownik uaktywni więcej pól, na wyświetlaczu pojawią się tylko pierwsze trzy. Jeśli użytkownik uaktywni lub zablokuje któreś z pół informacyjnych, ich kolejność zostanie automatycznie uaktualniona. W celu zdefiniowania nowej kolejności pól na wyświetlaczu należy najpierw wszystkie pola zablokować, a następnie ponownie uaktywnić w żądanej kolejności. Naciśnięcie przycisku STD przywraca nastawy fabryczne, podczas gdy naciśnięcie C powoduje zamknięcie okna bez zapisywania zmian. Aby zapisać zmiany należy nacisnąć OK. Dostępne są następujące pola informacyjne: ID1, ID2 oraz ID3 : Jednost. Inform. : Tara : Brutto : W tym polu wyświetlane są identyfikatory wprowadzone za pośrednictwem funkcji ID. Uwaga: Wyświetlane są identyfikatory, a nie symbole ID1, ID2 lub ID3. (rozdział 6.2.9). W tym polu wyświetlany jest wynik ważenia w jednostkach, które zostały wybrane jako drugie (rozdział 6.2.5) W tym polu wyświetlana jest aktualna wartość tara (w tych samych jednostkach, w których pokazywany jest wynik na głównym wyświetlaczu). W tym polu wyświetlana jest aktualna wartość brutto (w tych samych jednostkach, w których pokazywany jest wynik na głównym wyświetlaczu). Nastawy fabryczne: Żadne z pól informacyjnych nie jest aktywne Definiowanie automatycznych wydruków W tym menu użytkownik definiuje, czy po każdym ważeniu ma następować automatyczny wydruk wyniku. Wyl. : Wl. : Wynik ważenia nie jest automatycznie drukowany. Wydruk można uzyskać naciskając przycisk «F». Wynik ważenia drukowany jest automatycznie, gdy wartość netto jest wartością pewną. Drukowane są informacje, które zostały wybrane przez użytkownika (rozdział 6.2.7). Nastawy fabryczne: Wyl..

49 Aplikacja Ważenie Wybór jednostek ważenia Użytkownik definiuje jednostki ważenia, które mają być używane w menu Wyswietlana Jednostka oraz Jednost. Inform.. Jeśli wybrane zostaną dwie różne jednostki, na wyświetlaczu można będzie, w tym samym czasie, odczytywać wynik w dwóch jednostkach. Dla menu Wyswietlana Jednostka oraz Jednost. Inform. użytkownik dysponuje takim samym zestawem jednostek (patrz także tabela przeliczeń w rozdziale 17.1). Uwaga: Zależnie od przepisów obowiązujących w danym kraju, w certyfikowanych wersjach wag niektóre jednostki ważenia mogą nie być dostępne. Jeśli Wyswietlana Jednostka zostanie zmieniona, zarówno wartość mierzona jak i wartości Tara oraz Brutto, wyświetlane w polach informacyjnych (rozdział 6.2.3), ulegną zmianie na nowe jednostki. Jednostki Jednost. Inform. używane są w polu informacyjnym o takiej samej nazwie (rozdział 6.2.3). Nastawa fabryczna: Zależy od modelu (dla obu jednostek) Definiowanie dowolnych jednostek ważenia W menu Dowolna Jednostka użytkownik może zdefiniować własne jednostki ważenia. Pozwala to na wykonanie obliczeń natychmiast po uzyskaniu wyniku ważenia (np. dla powierzchni aktywnej lub objętości). Jednostki definiowane przez użytkownika dostępne są we wszystkich menu i oknach wprowadzania, w których można wybierać jednostki. W celu definiowania dowolnych jednostek ważenia dostępne są następujące pola: Receptura : Wspolczynnik : Nazwa : Format Wyniku : W tym miejscu użytkownik może wprowadzić sposób, w jaki wielkość definiowana parametrem Wspolczynnik zostanie wykorzystana do obliczeń. Dostępne są dwa wzory, w których F reprezentuje współczynnik, podczas gdy Netto oznacza wynik ważenia. W pierwszym wzorze ciężar netto mnożony jest przez współczynnik, natomiast w drugim wzorze współczynnik jest dzielony przez ciężar netto. Wzór może być wykorzystany np. do natychmiastowej kompensacji znanego czynnika będącego źródłem błędu w oznaczaniu ciężaru. W tym miejscu definiowany jest współczynnik (>0 max ), który używany jest do zmiany wyniku (netto) ważenia (zgodnie z wybranym wcześniej wzorem). Wprowadzić nazwę definiowanej jednostki (do 4 znaków). Uwaga: Niedozwolone jest wprowadzanie jednostek masy ( g, kg, itp.). Próba taka zostanie odrzucona z komunikatem błędu. W tym miejscu użytkownik może zdefiniować format wyniku ważenia. Przykład: Nastawa 0.05 definiuje dwa miejsca dziesiętne zaokrąglone do najbliższej 5 (oznacza to, że wartość zostanie zaokrąglona do ). Uwaga: Funkcja ta może być używana tylko do zmniejszenia rozdzielczości wyniku. Nie należy wprowadzać wartości przekraczającej maksymalną rozdzielczość używanej wagi. Nastawy fabryczne: Żadna jednostka nie jest zdefiniowana ( Wyl. )

50 Aplikacja Ważenie Definiowanie wydruku W tym menu użytkownik może wybrać informacje, które mają pojawić się na wydruku wyniku ważenia. Ze względu na czytelność menu to zostało podzielone na trzy podmenu, w których użytkownik może zdefiniować opcje wydruku nagłówka, drukowania poszczególnych wartości oraz stopki. Opcje drukowania nagłówka W tym podmenu użytkownik może wybrać informacje, które mają być drukowane na początku (przed wynikami ważenia). Nagłówek będzie automatycznie drukowany, jeśli zostanie zdefiniowany jako element wydruku wyniku ważenia (patrz Opcje drukowania poszczególnych wartości na następnej stronie). Nagłówek może być także drukowany niezależnie, przez naciśnięcie przycisku funkcyjnego Naglowek. Proszę prześledzić zamieszczony tutaj przykład wydruku. Żądane informacje można uaktywnić naciskając odpowiedni kwadrat. Drukowane będą te informacje, które są oznaczone ptaszkiem. Naciśnięcie przycisku STD przywraca nastawy fabryczne, podczas gdy naciśnięcie C powoduje zamknięcie okna bez zapisywania zmian. Aby zapisać zmiany należy nacisnąć OK. Dostępne są następujące opcję nagłówka: Wazenie :40 Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: Klient Smith Inc. Zamowienie RP_222 Seria Podpis... Pusta linia : Nazwa Aplik. : Data/Czas : Typ Wagi : SNR : ID1, ID2 i ID3 : Podpis : Nastawa fabryczna: Wprowadzana jest pusta linia. Drukowana jest nazwa aplikacji ( Wazenie ). Drukowana jest aktualna data i godzina. Z pamięci wewnętrznej odczytywany jest model wagi i nie może być on zmieniony przez użytkownika. Z wewnętrznej pamięci wagi odczytywane są numery seryjne terminala i platformy ważącej i nie mogą być zmienione przez użytkownika. Drukowane są identyfikatory wprowadzone przy wykorzystaniu przycisku funkcyjnego ID (rozdział 6.3.3). Wprowadzana jest linia kropkowana, w której użytkownik może złożyć podpis. Aktywna jest nastawa Nazwa Aplik. (identyfikator aplikacji).

51 Aplikacja Ważenie 51 Opcje drukowania poszczególnych wartości W tym menu użytkownik wybiera informacje, które mają być drukowane wraz z każdym wynikiem ważenia (po naciśnięciu klawisza «F»). Do wydruku każdego wyniku ważenia można dołączyć następujące informacje: Naglowek : Pusta linia : ID1, ID2 i ID3 : Tara : Netto : Brutto : Jednost. Inform. : Nastawa fabryczna: Drukowane są informacje wybrane dla nagłówka (patrz poprzedni punkt). Wprowadzana jest pusta linia. Drukowane są identyfikatory wprowadzone przy wykorzystaniu przycisku funkcyjnego wraz z nazwami (rozdział 6.3.3). Drukowana jest wartość tara, używana w aktualnym ważeniu. Drukowany jest ciężar netto, uzyskana w aktualnym ważeniu. Drukowany jest ciężar brutto, uzyskana w aktualnym ważeniu. Drukowany jest wynik aktualnego ważenia (ciężar netto) wraz z wybraną jednostką (rozdział 6.2.5). Aktywne są nastawy Pusta linia oraz Netto. T N B N g g g mg Podany obok przykład ilustruje wydruk zawierający wszystkie nastawy dla poszczególnych wartości, poza Naglowek, Pusta linia oraz ID ponieważ zostały one już pokazane w przykładzie wydruku dla nagłówka. T = Wartość tara N = Ciężar netto B = Ciężar brutto Opcje drukowania stopki W tym podmenu użytkownik może wybrać informacje, które będą pojawiać się na końcu wydruku (po wynikach ważenia). Stopka drukowana jest po naciśnięciu klawisza funkcyjnego Stopka. Dostępne są następujące opcje dla stopki: Pusta linia : Wprowadzana jest pusta linia. Nazwa Aplik. : Drukowana jest nazwa aplikacji ( Wazenie ). Data/Czas : Drukowana jest aktualna data i godzina. Typ Wagi : Z pamięci wewnętrznej odczytywany jest model wagi i nie może być on zmieniony przez użytkownika. SNR : Z wewnętrznej pamięci wagi odczytywane są numery seryjne terminala i platformy ważącej i nie mogą być zmienione przez użytkownika. ID1, ID2 i ID3 : Drukowane są identyfikatory wprowadzone przy wykorzystaniu przycisku funkcyjnego ID (rozdział 6.3.3). Podpis : Wprowadzana jest linia kropkowana, w której użytkownik może złożyć podpis.

52 Aplikacja Ważenie 52 Linia Przeryw : Drukowana jest linia dzieląca. 3 Puste Linie : Drukowane są trzy puste linie na zakończenie wydruku (wysunięcie papieru). Nastawa fabryczna: Aktywne są Podpis oraz 3 Puste Linie Definiowanie wydruków ręcznych Nastawy w menu Przycisk Wydruku pozwalają użytkownikowi zdefiniować funkcję przycisku «F» (wydruk). Stabilny : Dynamicz. : Wyl. : Nastawa fabryczna: Po naciśnięciu przycisku «F» wynik zostanie wydrukowany dopiero wtedy, gdy wskazanie będzie stabilne. Po naciśnięciu przycisku «F» wynik będzie drukowany natychmiast, niezależnie od tego, czy wskazanie jest stabilne, czy nie. Po naciśnięciu przycisku «F» wydruku nie będzie; klawisz nieaktywny Stabilny Definiowanie identyfikatora W tym menu użytkownik może uaktywnić trzy identyfikatory, które są dostępne po naciśnięciu przycisku ID (rozdział 6.2.2) oraz zmienić ich nazwy. Należy wybrać identyfikator, który ma zostać uaktywniony lub zablokowany. Uwaga: Zablokowane ( Wyl. ) identyfikatory nie będą dostępne przez naciśnięcie przycisku funkcyjnego ID. Pojawi się okno, w którym użytkownik może uaktywnić identyfikatory oraz zmienić ich nazwy. Fabrycznie identyfikatorom nadano nazwy ID1, ID2 oraz ID3. Użytkownik może zastąpić je własnymi nazwami, jak np. Klient dla ID1, Zamowienie dla ID2 i Seria dla ID3. W celu zmiany bieżącej nazwy identyfikatora należy nacisnąć odpowiedni przycisk. Pojawi się alfanumeryczne pole wprowadzania, w którym można wpisać nową nazwę (do 20 znaków). Identyfikator będzie teraz dostępny z nową nazwą, po naciśnięciu przycisku funkcyjnego ID. Wprowadzone nazwy pojawią się także jako tytuły odpowiednich pól informacyjnych (rozdział 6.2.3) oraz będą włączone do wydruku (rozdział 6.2.7). Uwagi dotyczące pracy z identyfikatorami można znaleźć w rozdział Nastawa fabryczna: Aktywne ID1 (z nazwą ID1 ).

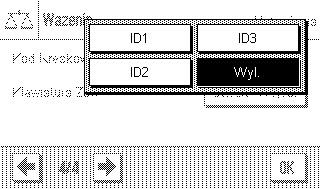

53 Aplikacja Ważenie Specyfikacje do obsługi kodów kreskowych Jeśli do wagi podłączony jest czytnik kodu kreskowego, w tym menu użytkownik może zdefiniować, w jaki sposób będą przetwarzane pochodzące z niego dane. Wybrane mogą być następujące nastawy: ID1, ID2 i ID3 : Wyl. : Nastawa fabryczna: Wczytywany kod kreskowy traktowany jest jako tekst identyfikujący i przypisany odpowiedniemu identyfikatorowi (rozdział 6.3.3). Uwaga: Wyświetlane są wprowadzone identyfikatory zamiast ID1, ID2 i ID3 (rozdział 6.2.9). Kody kredkowe nie są obsługiwane. Nastawa ta powinna zostać wybrana, jeśli czytnik kodów nie jest podłączony. Wyl. Uwaga: Jeśli do wagi zostanie podłączony czytnik kodu kreskowego, użytkownik musi odpowiednio skonfigurować nastawy systemu dla interfejsu (rozdział 5.6) Kryteria dla przetwarzania wprowadzeń z klawiatury Jeżeli do wagi podłączona jest klawiatura zewnętrzna, to w menu Klawiatura Zew ustalić można, w jaki sposób przetwarzane będą pochodzące od niej wprowadzenia. Dostępne są następujące nastawy: Wyl. : Host : Otwatr. Wejsc. : Nastawa fabryczna: Wprowadzenia z klawiatury nie będą przetwarzane. Nastawę tę należy wybrać, jeśli klawiatura nie jest podłączona. Wprowadzenia z klawiatury nie będą przetwarzane przez wagę, lecz zostaną przekazane bezpośrednio do podłączonego komputera. Jeżeli do wagi nie jest podłączony komputer lub nie jest on wstanie odebrać nadesłanych danych, to zostaną one zignorowane. Wprowadzenia z klawiatury zostaną wpisane do aktualnie otwartego okna wprowadzeń (np. licznik pozycji, ID albo tara wprowadzana ręcznie) w aplikacji, po czym okno to zostanie automatycznie zamknięte. Jeżeli w danej aplikacji nie będzie otwarte żadne okno dla wprowadzania danych, to przekazane dane zostaną zignorowane. Otwart. Wejsc.. Wskazówka: Podłączenie zewnętrznej klawiatury do wagi wymaga odpowiedniej konfiguracji interfejsu w nastawach systemu (rozdział 5.6).

54 Aplikacja Ważenie Praca z aplikacją Ważenie Użytkownik miał już możliwość zapoznania się w rozdziale 3 z procedurą wykonania prostego ważenia. W tym rozdziale przedstawiono w jaki sposób w praktyce można wykorzystać różne funkcje aplikacji Wazenie Zmiana rozdzielczości mierzonego ciężaru Waga fabrycznie wyregulowana jest w ten sposób, aby wyświetlała mierzony ciężar z najwyższą, dostępną dla danego modelu rozdzielczością (zgodnie z 1d). Użytkownik może zmienić rozdzielczość odczytu w dowolny momencie pracy. W celu zmiany rozdzielczości mierzonego ciężaru należy uaktywnić odpowiedni przycisk funkcyjny (rozdział 6.2.2). Naciśnięcie tego przycisku funkcyjnego pozwala na wyświetlenie wyniku w rozdzielczości równej tylko jednej dziesiątej wartości precyzji, tzn. o jedno miejsce dziesiętne mniej Praca z licznikiem Przed każdą wartością ciężaru na wydruku licznik wprowadza liczbę, która jest zwiększana o jeden po każdym wydruku. 1 N g 2 N g 3 N g W celu wykorzystania licznika należy uaktywnić odpowiedni przycisk funkcyjny (rozdział 6.2.2). Po naciśnięciu tego przycisku funkcyjnego, pojawia się pole wprowadzania numerycznego, w którym użytkownik może zdefiniować początkową wartość dla licznika. Fabrycznie ustawiona jest wartość 0, co oznacza, że licznik jest wyłączony. Jeśli użytkownik chce uruchomić licznik, musi wprowadzić liczbę z zakresu Za każdym razem, gdy dla wydrukowania wyniku ważenia zostanie użyty przycisk «F», przed wartością ciężaru dodana zostaje wartość licznika i jest ona zwiększana o 1 przy każdym nowym wydruku. Gdy licznik osiągnie najwyższą wartość 999, liczenie rozpoczyna się ponownie od 1. Uwaga: Licznik funkcjonuje także w połączeniu z wydrukami automatycznymi (rozdział 6.2.4) Praca z identyfikatorami Identyfikatory są tekstem opisującym poszczególne procedury ważenia. Ułatwiają one przypisanie badanych materiałów konkretnym zamówieniom lub klientom. Identyfikatory są także umieszczane na wydrukach (lub przesyłane do podłączonego komputera). W celu wykorzystania identyfikatorów należy uaktywnić przycisk funkcyjny ID (rozdział 6.2.2). Przycisk ten pozwala na wywołanie odpowiedniego, jednego z trzech, identyfikatora. Uwaga: Jeśli identyfikatory są zablokowane, przycisk funkcyjny wyświetlany jest w kolorze szarym i naciśnięcie go nie daje żadnego efektu. W takim przypadku, zanim będzie można używać identyfikatorów, należy je najpierw uaktywnić (rozdział 6.2.9). Fabrycznie wprowadzono nazwy trzech identyfikatorów jako ID1, ID2 i ID3. Użytkownik może je zmienić na bardziej znaczące dla siebie opisy (rozdział 6.2.9). Wprowadzone nazwy (jak np. Klient dla ID1, Zamowienie dla ID2 i Seria dla ID3) będą dostępne po naciśnięciu przycisku funkcyjnego ID.

55 Aplikacja Ważenie 55 Zalecamy, aby podczas pracy z identyfikatorami aktywne były także odpowiednie pola informacyjne (rozdział 6.2.3). Pola te mają nazwy jakie wybrano dla trzech identyfikatorów. Podany obok przykład ilustruje wygląd wyświetlacza po uaktywnieniu przycisku funkcyjnego identyfikatorów oraz identyfikacyjnych pól informacyjnych. Podany poniżej przykład oparty jest na nazwach wprowadzonych powyżej ( Klient, Zamowienie, Seria ). Jeśli użytkownik chce w aplikacji wykonać zamówienie dla klienta, powinien nacisnąć przycisk funkcyjny ID. Może wtedy wybrać identyfikator, dla którego chce wprowadzić tekst (np. Klient ). Pojawi się wtedy pole, w którym można wprowadzić nazwę klienta (patrz obok). Wprowadzić nazwę i potwierdzić naciskając OK. Po naciśnięciu przycisku funkcyjnego ID i wyborze identyfikatora Zamowienie pojawi się podobne pole, w którym można wprowadzić nazwę zamówienia. Nazwa serii może zostać wprowadzona po naciśnięciu przycisku ID i wyborze identyfikatora Seria. Każdy identyfikator może mieć długość do 20 znaków. Po zakończeniu wprowadzania można ponownie sprawdzić wybrane identyfikatory poprzez pola informacyjne na wyświetlaczu. Wszystkie teksty w identyfikatorach są zachowane do chwili zmiany ich na nowe. Klient Mettler-Toledo AG Zamowienie RF 414/01 Seria 07 N g Jeśli wydruk został zdefiniowany w ten sposób, że zawiera także identyfikatory (rozdział 6.2.7), zarówno wprowadzone nazwy identyfikatorów (np. Klient ) jak i wprowadzone dla nich teksty (np. Mettler-Toledo AG ) zostaną wydrukowane. Podana obok ilustracja wydruku zawiera identyfikatory zgodne z powyższym przykładem.

56 Aplikacja Ważenie Adiustowanie wagi i sprawdzanie adiustacji Waga fabrycznie ustawiona jest na adiustację w pełni automatyczną, FACT. FACT automatycznie wykonuje adiustację i korekcję liniowości wagi, gdy jest to konieczne ze względu na zmieniające się warunki temperatury otoczenia. W dowolnym momencie użytkownik może jednak ręcznie wykonać adiustację lub sprawdzenie adiustacji wykorzystując odważnik wewnętrzny lub zewnętrzny. W poniższym opisie założono, że uaktywnione zostały odpowiednie przyciski funkcyjne dla adiustacji i testów (rozdział 6.2.2) Adiustacja w pełni automatyczna FACT FACT automatycznie wykonuje adiustację i korekcję liniowości wagi zgodnie ze zdefiniowanym kryterium temperaturowym (rozdział 5.3.1). Gdy tylko spełnione jest zdefiniowane kryterium temperaturowe, w górnym prawym narożniku wyświetlacza pojawia jest mała ikona FACT. W ten sposób waga sygnalizuje, że chce wykonać adiustację FACT. Uwaga: W ciągu pierwszych 24 godzin po podłączeniu wagi do zasilania, adiustacja FACT zostanie wykonana wielokrotnie, niezależnie od tego, jakie kryterium temperaturowe zostało wprowadzone. Adiustacja rozpocznie się automatycznie, gdy tylko z szalki wagi zdjęte zostanie obciążenie, oraz w ciągu dwóch minut żaden z klawiszy nie zostanie naciśnięty. W trakcie trwania adiustacji pojawi się okno informujące użytkownika o postępie procedury. Jeśli waga ma być używana w czasie adiustacji można ją przerwać naciskając przycisk Anuluj. Waga wykona adiustację przy kolejnej okazji. Po zakończeniu procedury adiustacji waga automatycznie powraca do aplikacji. Każda adiustacja FACT zostaje automatycznie zaznaczona na wydruku zgodnie z wprowadzonymi nastawami (rozdział 5.3.1). Informacje, jakie pojawiają się na wydruku, poza danymi z adiustacji, zależą od nastaw wprowadzonych dla wydruków z adiustacji i testów (rozdział 5.3.4). Przykładowy wydruk zamieszczono w rozdział Adiustacja odważnikiem wewnętrznym Naciśnięcie tego przycisku funkcyjnego powoduje uruchomienie adiustacji wagi z wykorzystaniem wbudowanego odważnika adiustacyjnego. Procedurę można uruchomić w każdej chwili. Można także zdefiniować w nastawach systemu, że waga będzie żądać wykonania adiustacji, gdy tylko wystąpi określona zmiana temperatury otoczenia (nastawa Callinfo, rozdział 5.3.1). W czasie wykonywania procedury słychać pracę silnika nakładającego i zdejmującego odważnik. Na wyświetlaczu widoczne jest okno pokazane na ilustracji obok. Dzięki animacji użytkownik może śledzić przebieg procedury. Adiustację można w dowolnym momencie zatrzymać naciskając klawisz Anuluj.

57 Aplikacja Ważenie 57 Po zakończeniu procedury pojawi się jeden z poniższych komunikatów: Adiustacja skończona. Nacisnąć OK, aby powrócić do aplikacji. Jeśli do wagi podłączona jest drukarka, zostanie na niej automatycznie wydrukowany dokument adiustacji, zdefiniowany zgodnie z nastawami systemu wprowadzonymi dla dokumentacji adiustacji (rozdział 5.3.4). Przykład wydruku znajduje się w rozdział Adiustacja przerwana. Komunikat ten pojawi się, gdy podczas adiustacji wystąpił błąd, lecz także w przypadku, gdy użytkownik sam przerwie adiustację. Procedurę można uruchomić ponownie lub powrócić do aplikacji naciskając klawisz OK Adiustacja odważnikiem zewnętrznym Naciśnięcie przycisku funkcyjnego uruchamia adiustację wagi z wykorzystaniem zewnętrznego odważnika adiustacyjnego. Procedurę można uruchomić w każdej chwili. Można także zdefiniować w nastawach systemu, że waga będzie żądać wykonania adiustacji, gdy tylko wystąpi określona zmiana temperatury otoczenia (nastawa Callinfo, rozdział 5.3.1). Uwaga: Zależnie od przepisów prawnych danego kraju adiustacja odważnikiem zewnętrznym może nie być dostępna w certyfikowanych modelach. Jeśli w czasie rozpoczęcia adiustacji szalka jest obciążona, na wyświetlaczu pojawi się migające g wskazujące, że szalka musi być pusta. Następnie waga zażąda nałożenia na szalkę odważnika adiustacyjnego. Wymagany ciężar odważnika wskazywany jest na wyświetlaczu w dolnym narożniku okna. Ważne: Należy upewnić się, czy nakładany jest właściwy odważnik. W innym przypadku proces zostanie przerwany i pojawi się komunikat błędu. Ciężar odważnika można zdefiniować w nastawach systemu (rozdział 5.3.2). Uwaga: Adiustację można przerwać w dowolnym momencie naciskając klawisz Anuluj. Po nałożeniu na szalkę odpowiedniego odważnika procedura adiustacji jest automatycznie kontynuowana. Na wyświetlaczu widoczne jest okno pokazane na ilustracji obok.

58 Aplikacja Ważenie 58 Po zakończeniu procedury adiustacji, waga zażąda usunięcia obciążenia. Należy zdjąć odważnik z szalki. Waga potwierdza prawidłowe wykonanie adiustacji. Aby powrócić do aplikacji należy nacisnąć OK. Jeśli do wagi podłączona jest drukarka, zostanie na niej automatycznie wydrukowany dokument adiustacji, zdefiniowany zgodnie z nastawami systemu, wprowadzonymi dla dokumentacji adiustacji (rozdział 5.3.4). Przykład wydruku znajduje się w rozdział Jeśli podczas procedury adiustacji wystąpi błąd, na wyświetlaczu pojawi się odpowiedni komunikat błędu, podobny do tego, który występuje przy adiustacji z użyciem odważnika wewnętrznego (patrz rozdział poprzedni) Sprawdzanie adiustacji odważnikiem wewnętrznym Używając tej funkcji użytkownik może sprawdzić poprawność adiustacji wagi wykorzystując odważnik wewnętrzny. Procedura sprawdzania jest podobna do procedury adiustacji odważnikiem wewnętrznym (rozdział 6.4.2). Waga potwierdza prawidłowe wykonanie sprawdzenia wyświetlając okno pokazane obok. Jeśli do wagi podłączona jest drukarka, zostanie na niej automatycznie wydrukowany dokument sprawdzenia, zdefiniowany zgodnie z nastawami systemu wprowadzonymi dla dokumentacji testu (rozdział 5.3.4). Przykład wydruku znajduje się w rozdział Jeśli w wyniku błędu procedura zostanie przerwana, na wyświetlaczu pojawi się odpowiedni komunikat Sprawdzanie adiustacji odważnikiem zewnętrznym Naciskając ten przycisk funkcyjny użytkownik może sprawdzić poprawność adiustacji wagi wykorzystując odważnik zewnętrzny. Procedura sprawdzania jest podobna do procedury adiustacji odważnikiem zewnętrznym. Po zakończeniu procedury na wyświetlaczu pojawia się komunikat podobny do komunikatu wyświetlanego po sprawdzeniu odważnikiem wewnętrznym. Jeśli do wagi podłączona jest drukarka, zostanie na niej automatycznie wydrukowany dokument sprawdzenia, zdefiniowany zgodnie z nastawami systemu wprowadzonymi dla dokumentacji testu (rozdział 5.3.4). Przykład wydruku znajduje się w rozdziale

59 Aplikacja Ważenie Wydruki z adiustacji i testu (przykłady) Wydruk z adiustacji wewnętrznej lub FACT - Adiustacja wewnetrzna :59:42 Wydruk z adiustacji zewnętrznej - Adiustacja Zewnetrzna :09:56 METTLER TOLEDO Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: SW Mostka Wagowego 0.50 SW Terminala 0.33 Temperatura 21.5 C Adiustacja skonczona Podpis Uwaga: Dla adiustacji FACT nie jest drukowana linia podpisu Wydruk z testu wewnętrznego ---- Test wewnetrzny :19:44 METTLER TOLEDO Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: SW Mostka Wagowego 0.50 SW Terminala 0.33 Temperatura 21.6 C Nominaln % Rzeczywisty % Rozn % Test wykonany Podpis METTLER TOLEDO Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: SW Mostka Wagowego 0.50 SW Terminala 0.33 ID Odwaznika ECW-200/1 Nr. Certyfikatu MT-414/A Temperatura 21.6 C Nominaln g Adiustacja skonczona Podpis Wydruk z testu zewnętrznego --- Test Zewnetrzny :37:57 METTLER TOLEDO Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: SW Mostka Wagowego 0.50 SW Terminala 0.33 ID Odwaznika ITW-820/200 Nr. Certyfikatu MT-412 Temperatura 21.7 C Nominaln g Rzeczywisty g Rozn g Test wykonany Podpis

60 Aplikacja Statystyka 60 7 Aplikacja Statystyka W tym rozdziale opisana jest aplikacja Statystyka. Użytkownik znajdzie tu praktyczne aspekty pracy z tą aplikacją oraz informacje o jej specyficznych nastawach. (Informacje o nastawach systemu, które nie są specyficzne dla tej aplikacji zamieszczono w rozdziale 5). 7.1 Wprowadzenie do aplikacji Statystyka Aplikacja Statystyka daje w zasadzie te same możliwości, co aplikacja Wazenie, lecz zawiera dodatkowe nastawy i funkcje służące do analizy statystycznej i dokumentacji serii ważeń. Wiele nastaw zależnych od aplikacji jest identycznych z nastawami dla aplikacji Wazenie. Występują jednak dodatkowe przyciski funkcyjne i pola informacyjne. W poniższym opisie szczegółowo zostaną omówione tylko te elementy, które różnią się od występujących w aplikacji Wazenie. 7.2 Wybór aplikacji I Jeśli aplikacja Statystyka nie jest jeszcze aktywna należy nacisnąć przycisk «I». W oknie wyboru należy nacisnąć ikonę statystyki. Po wyborze statystyki pojawi się nowe okno. Fabrycznie uaktywnione dla statystyki są specjalne klawisze funkcyjne oraz pola informacyjne. Użytkownik może dostosować nastawy do swoich potrzeb zgodnie z opisem zamieszczonym poniżej. Uwagi: Jeśli waga nie wyświetla pól informacyjnych, należy nacisnąć przycisk funkcyjny Wyswietl., aby zmniejszyć rozmiar wyświetlanego wyniku i w ten sposób uzyskać miejsce na pola informacyjne. Dwa przyciski funkcyjne Wynik oraz Usun Wynik są szare, ponieważ w tym momencie funkcja statystyki nie zawiera żadnych danych. 7.3 Nastawy dla aplikacji Statystyka Dla tej aplikacji dostępnych jest wiele różnych nastaw, które można wykorzystać do dostosowania jej do własnych potrzeb Przegląd J Dostęp do nastaw specyficznych dla aplikacji można uzyskać przez naciśnięcie przycisku «J». Pojawia się pierwsza z całkowitej liczby czterech stron menu.

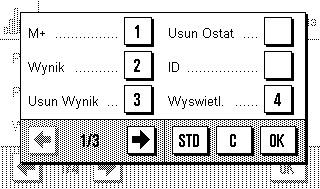

61 Aplikacja Statystyka 61 Poza nielicznymi wyjątkami, nastawy dostępne dla aplikacji Statystyka są identyczne z nastawami dla aplikacji Wazenie (rozdział 6.2). Występujące różnice opisano poniżej. Dotyczą one następujących menu: Przyciski Funkcyjne : Dla statystyki dostępne są dodatkowe przyciski funkcyjne. Pola Informacyjne : Dla statystyki dostępne są dodatkowe pola informacyjne. Protokol : Na wydruku dla statystyki dostępne są dodatkowe informacje. Additive Mode : W tym menu, dostępnym tylko w aplikacji Statystyka, użytkownik może uaktywnić dodatkowe tryby (ważenie seryjne z automatycznym tarowaniem). W następnych rozdziałach przedstawiono szczegóły dotyczące specyficznych nastaw w aplikacji Statystyka Specjalne przyciski funkcyjne dla celów statystycznych W menu przycisków funkcyjnych do użytku w systemie statystycznym dostępne są następujące nastawy: M+ : Wynik : Usun Wynik : Usun Ostat : Nominaln. : +Tol i Tol : Max n : Przycisk ten wprowadza bieżący, stabilny odczyt do systemu statystycznego (rozdział 7.4.1). Przycisk ten otwiera okno statystyki (rozdział 7.4.1). Przycisk ten powoduje skasowanie statystyki z serii ważeń (rozdział 7.4.1). Przycisk ten kasuje ostatnio zapisany wynik pomiaru (rozdział 7.4.1). Przycisk ten służy do zdefiniowania żądanego ciężaru docelowego (rozdział 7.4.2). Jest on używany także jako wartość referencyjna dla tolerancji (opisanych poniżej). Przyciski te służą do zdefiniowania precyzji (tolerancji), z jaką ważenie ma być wykonywane (rozdział 7.4.2). Przycisk ten służy do zdefiniowania maksymalnej liczby próbek w serii (rozdział 7.4.1). Wszystkie pozostałe przyciski funkcyjne odpowiadają przyciskom występującym w aplikacji Wazenie (rozdział 6.2.2). Nastawy fabryczne: Aktywne są przyciski M+, Wynik, Usun Wynik oraz Wyswietl. (w tej kolejności).

62 Aplikacja Statystyka Specjalne pola informacji statystycznych W menu pól informacyjnych, na pierwszych dwóch stronach, dostępne są następujące nastawy dla wyświetlania wartości statystycznych: n : x : s i s.rel : Suma : Min i Max : Rozn : Nominaln. : +Tol i -Tol : Liczba zważonych próbek. Wartość średnia ciężaru zważonych próbek. Odchylenie standardowe jako wartość bezwzględna lub procentowa. Suma ciężarów wszystkich zważonych próbek. Najmniejsza i największa wartość ciężaru w serii ważeń. Różnica między największą i najmniejszą wartością ciężaru. Oznacza wartość docelową ciężaru wprowadzoną za pośrednictwem przycisku funkcyjnego o tej samej nazwie. Pola te pokazują tolerancje wprowadzone za pośrednictwem przycisków o tej samej nazwie. Wszystkie pozostałe przyciski funkcyjne pól informacyjnych odpowiadają przyciskom występującym w aplikacji Wazenie (rozdział 6.2.3). Nastawy fabryczne: Aktywne są przyciski n, x, s (w tej kolejności) Specjalne informacje na wydruku dla celów statystycznych Opisane poniżej, dodatkowe nastawy dla statystyki dostępne są w trzech podmenu, w których użytkownik może zdefiniować nagłówek wydruku, postać poszczególnych wartości oraz wyniku. Uwaga: Pozostałe informacje dostępne dla wydruku odpowiadają informacjom występującym w aplikacji Wazenie (rozdział 6.2.7) i nie są w tym miejscu omówione. Nagłówek wydruku Dodatkowe nastawy dla statystyki dostępne są na drugiej stronie tego podmenu: Max n : Nominaln. : +Tol i -Tol : Drukowanie wprowadzonej maksymalnej liczby próbek w serii. Drukowanie wartości docelowej ciężaru. Drukowanie wprowadzonych wartości tolerancji. Nastawy fabryczne: Nazwa Aplik. (drukowane jest Statystyka ); dopóki nie zostaną uaktywnione nastawy specyficzne dla informacji statystycznych. Nagłówek drukowany jest automatycznie, gdy podczas serii ważeń, w celu wprowadzenia wartości do systemu statystyki, naciśnięty zostanie przycisk M+. Nagłówek może być drukowany także oddzielnie przez naciśnięcie przycisku funkcyjnego Naglowek.

63 Aplikacja Statystyka 63 Drukowanie poszczególnych wartości W tym podmenu dostępne są te same dodatkowe nastawy, które wprowadza się dla nagłówka: ( Max n, Nominaln., +Tol oraz -Tol ). Nastawy fabryczne: Netto (ciężar netto z bieżącego ważenia). Żadne specyficzne informacje statystyczne nie są aktywne. Poszczególne wartości są drukowane automatycznie, gdy podczas serii ważeń naciśnięty zostanie przycisk M+. Poszczególne wartości mogą być także drukowane oddzielnie przez naciśnięcie przycisku funkcyjnego «F». Drukowanie wyników W tym podmenu użytkownik definiuje dodatkowe informacje statystyczne, które mają zostać włączone do wydruku wyników: Max n : Nominaln. : +Tol i -Tol : n : x : s i s.rel : Min i Max : Rozn. : Suma : Nastawy fabryczne: Wprowadzona maksymalna liczba próbek w serii. Wartość docelowa ciężaru. Wprowadzona wartość tolerancji. Liczba zważonych próbek. Wartość średnia ciężaru zważonych próbek. Odchylenie standardowe jako wartość bezwzględna lub procentowa. Uwaga: wielkości te są drukowane tylko wtedy, gdy system statystyki zawiera co najmniej trzy wartości; w przeciwnym razie zamiast wartości widoczne są poziome kreski. Najmniejsza i największa wartość ciężaru w serii ważeń. Różnica między największą i najmniejszą wartością ciężaru. Suma ciężarów wszystkich zważonych próbek. n, x, s, s.rel, Min, Max, Rozn. oraz Suma. Aktywne są także Podpis oraz 3 Puste Linie (rozdział 6.2.7). Wyniki te drukowane są, gdy otwarte jest okno statystyki i naciśnięty zostanie przycisk «F». Jeśli dla serii ważeń zdefiniowano określoną liczbę próbek ( Max n ), wyniki zostaną wydrukowane automatycznie, gdy wartość ciężaru ostatniej próbki zostanie wprowadzona do systemu statystyki przez naciśnięcie przycisku M+. Uwaga: Wartości Max n, Nominaln., +Tol oraz -Tol występują na wydruku, chociaż nie są widoczne na wyświetlaczu w oknie statystyki. W rozdział użytkownik znajdzie przykład wydruku dla wartości statystycznych.

64 Aplikacja Statystyka Aktywacja trybu addytywnego W tym menu, które dostępne jest tylko w aplikacji Statystyka, użytkownik może uaktywnić lub zablokować tryb addytywny. Podczas serii ważeń z aktywnym trybem addytywnym, użytkownik nie musi zdejmować próbek z szalki. Wyl. : Wl. : Nastawy fabryczne: Tryb addytywny jest zablokowany. Tryb addytywny jest aktywny. Wynik ważenia próbki jest wprowadzany do systemu statystyki przez naciśnięcie przycisku funkcyjnego M+, po czym waga jest automatycznie tarowana. Kolejna próbka może być ważona bez konieczności zdejmowania z szalki poprzedniej próbki. Wyl Praca z aplikacją Statystyka W tym rozdziale użytkownik zapozna się ze sposobem pracy z aplikacją Statystyka. Oczywiście możliwe jest wprowadzenie wartości tara, zmiana rozdzielczości mierzonego ciężaru, używanie identyfikatorów itd. Z tymi zagadnieniami użytkownik zapoznał się już w aplikacji Wazenie (rozdział 6.3) i dlatego nie będą one ponownie omawiane w tej części Zapis statystyczny dla serii ważeń Nastawy fabryczne Aby użytkownik mógł używać aplikacji Statystyka muszą być aktywne co najmniej trzy pokazane obok przyciski funkcyjne (rozdział 7.3.2). Zalecamy także, aby aktywne były te dwa przyciski. Pozwalają one na usunięcie błędnych wartości ( Usun Ostat ) oraz na wprowadzenie liczby próbek, które powinny zostać włączone w serię pomiarową ( Max n ). Aby funkcję statystyczną najlepiej wykorzystać, do wagi powinna być podłączona drukarka. W innym przypadku zalecamy uaktywnienie trzech pól informacyjnych, które będą najważniejsze dla użytkownika (np. n, x oraz Suma. Patrz rozdział 7.3.3). Uwaga: Po rozpoczęciu serii statystyki ograniczona jest możliwość zmiany jednostek ważenia. Jeśli używane są jednostki Dowolna Jednostka, nie można ich zmienić. Jeśli używane są jednostki Wyswietlana Jednostka, możliwa jest zmiana w ramach jednostek ciężaru. Sekwencja operacyjna Jeśli została już określona liczba próbek, które mają być ważone w serii, użytkownik może nacisnąć przycisk funkcyjny Max n i wprowadzić liczbę próbek (do 999). Po zważeniu ostatniej próbki seria zostaje automatycznie zakończona, otwarte zostaje okno statystki i drukowane są wyniki. Uwaga: Ten przycisk funkcyjny jest aktywny tylko wtedy, gdy system statystyki nie zawiera żadnych wyników. Jeśli dla Max n wprowadzone zostanie 0 (zero) seria nie będzie ograniczona i użytkownik może zważyć do 999 próbek. Jeśli do ważenia używany jest pojemnik, w celu wytarowania wagi należy go umieścić na szalce i nacisnąć klawisz «H».

65 Aplikacja Statystyka 65 Umieścić pierwszą próbkę na szalce wagi i nacisnąć przycisk funkcyjny M+, aby wprowadzić ciężar do systemu statystyki. Gdy wartość ciężaru będzie stabilna (na wyświetlaczu znikną poziome linie) zostanie ona wprowadzona do systemu statystyki. Wraz z wynikiem bieżącego ważenia (pojedyncza wartość) wydrukowany zostanie nagłówek (rozdział 7.3.4). Zdjąć pierwszą próbkę. Uwaga: Jeśli aktywny jest tryb addytywny (rozdział 7.5.3) próbkę można pozostawić na szalce, ponieważ po naciśnięciu przycisku funkcyjnego M+ waga zostanie automatycznie wytarowana. Kolejno umieszczać próbki na wadze. Każde ważenie potwierdzać naciskając przyciski funkcyjny M+, zdjąć próbkę i wytarować wagę (nie jest konieczne, gdy aktywny jest tryb addytywny). Po każdym naciśnięciu przycisku M+ wyznaczona wartość będzie automatycznie drukowana. Uwagi Jeśli ciężar nie zmieni się i zostanie naciśnięty przycisk M+ pojawi się komunikat błędu. Zapobiega to ponownemu wprowadzeniu tej samej wartości. Jeśli pomyłkowo umieści się na szalce niewłaściwą próbkę i jej ciężar wprowadzi się do systemu statystyki, można go wykasować używając przycisku funkcyjnego Usun Ostat (dostępne tylko, jeśli wartości zostały zapisane, w innym razie przycisk jest szary i nie można go uaktywnić). Po wykasowaniu wartości przycisk zostaje zablokowany i będzie ponownie aktywny po wprowadzeniu następnej wartości do systemu statystyki. Po zważeniu wszystkich próbek należy nacisnąć przycisk funkcyjny Wynik (dostępny tylko po zapisaniu wartości, w innym razie przycisk jest szary i nie można go uaktywnić). Zatrzymuje to proces pomiarowy i otwiera okno statystyki. (Serię pomiarową można kontynuować w dowolnym momencie). Uwaga: Jeśli przed rozpoczęciem ważenia, w celu wprowadzenia liczby próbek, naciśnięty został przycisk funkcyjny Max n, po zważeniu ostatniej próbki okno statystyki zostanie automatycznie otwarte i pojawi się komentarz o zakończeniu ważenia serii próbek. Okno statystyczne zawiera informacje o wynikach dla serii zważonych próbek. (Wyświetlane są informacje, które zostały wybrane do wydruku, patrz rozdział 7.3.4). Należy zwrócić uwagę na informacje zawarte w rozdziale dotyczące jednostek, rozdzielczości i precyzji wyświetlanych wartości. Przyciski strzałek pozwalają zmieniać kolejne strony na wyświetlaczu. Użytkownik może wydrukować wyniki naciskając przycisk «F». W rozdziale zamieszczono przykłady pełnych wydruków zawierających wielkości statystyczne. Jeśli użytkownik upewni się, że chce zakończyć procedurę pomiarową i wyczyścić pamięć dla kolejnej serii, powinien nacisnąć przycisk funkcyjny Usun Wynik. (Ze względów bezpieczeństwa waga zażąda potwierdzenia zanim aktualne wartości statystyczne zostaną skasowane). Uwaga: Jeśli przycisk jest szary oznacza to, że system statystyki nie zawiera żadnych wartości.

66 Aplikacja Statystyka Ważenie addytywne do wartości docelowej Aplikacja Statystyka udostępnia dodatkowe funkcje, które ułatwiają ważenie addytywne do zdefiniowanej wartości docelowej. Gdy statystyka jest używana, funkcję tę można zastosować do pojedynczych ważeń jak i do całej serii ważeń. Nastawy fabryczne Aby możliwe było wprowadzenie wartości docelowej i odpowiednich tolerancji pokazane obok przyciski funkcyjne muszą być aktywne (rozdział 7.3.2). Jeśli będzie taka potrzeba, można uaktywnić także pola informacyjne o takich samych nazwach, tak żeby zdefiniowane wartości były widoczne na wyświetlaczu (rozdział 7.3.3). Sekwencja operacyjna Uwaga: Jeśli system statystyczny zawiera już jakieś wartości, przycisk, który umożliwia wprowadzenie wartości docelowej i tolerancji nie będzie aktywny. W takim przypadku przed wprowadzeniem wartości docelowej i tolerancji należy wykasować statystykę używając przycisku funkcyjnego Usun Wynik. Nacisnąć przycisk funkcyjny Nominaln., aby wprowadzić żądaną wartość docelową. Wprowadzić wartość docelową. (Jeśli na wadze znajduje się ciężar, który odpowiada wartości docelowej można go bezpośrednio zaakceptować naciskając przycisk z ikoną wagi). Należy sprawdzić jednostkę wartości docelowej, która wyświetlana jest po prawej stronie wartości. Naciśnięcie pola z jednostką powoduje wyświetlenie listy dostępnych jednostek. Uwaga: Jednostki nie są automatycznie przeliczane. Jeśli wprowadzono wartość w pewnych jednostkach pozostanie ona niezmieniona nawet po zmianie jednostek. Aby uaktywnić wartość docelową należy po jej wprowadzeniu nacisnąć OK. Do zdefiniowania precyzji ważenia należy użyć dwóch przycisków funkcyjnych +Tolerancja oraz -Tolerancja. Okno wprowadzania jest takie samo jak dla wprowadzania wartości docelowej. Obie tolerancji są fabrycznie ustawione na 2.5 %. Po wprowadzeniu żądanej wartości należy nacisnąć OK, aby tolerancje uaktywnić. Uwaga: Próbki, których ciężar wykracza poza tolerancje są specjalnie oznaczane podczas drukowania poszczególnych wartości (odpowiednio znakami >T lub <T ). Po wprowadzeniu wartości docelowej i tolerancji na wyświetlaczu pojawia się graficzny wskaźnik napełniania ( SmartTrac ). Pokazuje on znaki tolerancji, co ułatwia naważanie do wartości docelowej: Pozwala to użytkownikowi na szybkie przygotowanie odpowiedniej naważki aż do osiągnięcia dolnej tolerancji i jeśli zachodzi taka potrzeba, dokładne dodanie próbki do osiągnięcia wartości docelowej.

67 Aplikacja Statystyka Przykład wydruku zawierającego wartości statystyczne Statystyka :55 Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: Nominaln g +Tol 2.50 % -Tol 2.50 % n 4 x g s g s.rel 2.78 % Min g Max g Rozn g Suma g Podpis... Rysunek obok pokazuje przykład wydruku zawierającego wartości statystyczne. Wielkości, które są drukowane w nagłówku, jako poszczególne wartości oraz jako wynik zależą od nastaw wydruku, które użytkownik zdefiniował (rozdział 7.3.4). Poniżej opisano tylko wielkości, które występują w przykładzie wydruku. Uwagi dotyczące pozostałych informacji na wydruku można znaleźć w rozdziale Nominaln. : +Tol : -Tol : n : x : s : s.rel : Min : Max : Rozn. : Suma : Wprowadzona wartość docelowa ciężaru. Wprowadzona wartość tolerancji dodatniej. Wprowadzona wartość tolerancji ujemnej. Liczba zważonych próbek. Wartość średnia ciężaru wszystkich zważonych próbek. Wielkość drukowana jest z wyświetlanymi jednostkami. Rozdzielczość drukowanych wartości jest 10 razy większa od rozdzielczości pomiarów, które zostały wykonane z największą rozdzielczością w serii. Odchylenie standardowe dla serii. Wielkość drukowana jest z wyświetlanymi jednostkami. Rozdzielczość drukowanych wartości jest 10 razy większa od rozdzielczości pomiarów, które zostały wykonane z największą rozdzielczością w serii. Względne odchylenie standardowe dla serii (w procentach). Wartość drukowana jest zawsze z dwoma miejscami dziesiętnymi. Najmniejsza wartość ciężaru w bieżącej serii ważeń. Liczba miejsc dziesiętnych oraz jednostka odpowiadają widocznym na wyświetlaczu podczas wprowadzania wartości do wyników. Największa wartość ciężaru w bieżącej serii ważeń. Liczba miejsc dziesiętnych oraz jednostka odpowiadają widocznym na wyświetlaczu podczas wprowadzania wartości do wyników. Różnica między największą i najmniejszą wartością ciężaru w bieżącej serii pomiarowej. Wielkość drukowana jest z wyświetlanymi jednostkami. Liczba miejsc dziesiętnych drukowanej wartości odpowiada tej najmniejszej lub największej wartości, która ma większą rozdzielczość. Suma zapisanych ciężarów wszystkich zważonych próbek. Wielkość drukowana jest z wyświetlanymi jednostkami. Liczba miejsc dziesiętnych drukowanej wartości odpowiada tej wartości, która ma większą rozdzielczość. Ważne informacje do interpretacji drukowanych wyników Wartości x oraz s są wynikami obliczeń i są wyświetlane z większą rozdzielczością niż rozdzielczość poszczególnych wyników. Jeśli seria pomiarowa jest mała (mniej niż około 10 próbek) lub jeśli w serii występują niewielkie różnice znaczenie ostatnich miejsc dziesiętnych nie może być gwarantowane.

68 Aplikacja Statystyka Wzory do obliczeń wartości statystycznych Obliczanie wartości średniej i odchylenia standardowego Nazewnictwo x i := wartości z pojedynczych pomiarów z serii pomiarowej składającej się z n pomiarów i =1... n x := wartość średnia oraz s odchylenie standardowe z wartości pomiarowych Wzór na obliczanie wartości średniej jest następujący: 1 x = n (1) n x i i= 1 Zwykle używany wzór na s odchylenie standardowe, występujący w literaturze ( x ) 2 s = 1 n 1 x i s s 2 = = n n = + xi x i n 1 i 1 n i 1 n n = + ( xi ) x i n 1 i= 1 n i= 1 i= 1 Wartość średnia Wartość średnią oblicza się wtedy następująco: n 1 x = X 0 + x i n s s rel = 100 x (2) nie jest odpowiedni do obliczeń numerycznych, ponieważ wariancja (pojedyncza wartość - wartość średnia), ze względu na bardzo małe różnice, może spowodować braki w serii pomiarowej. Ponadto, gdy stosowany jest ten wzór każda wartość pomiarowa musi być zapisana, zanim odchylenie standardowe może zostać wyznaczone. Poniższy wzór jest matematycznie równoważny, lecz bardziej stabilny pod względem numerycznym. Może on zostać wyprowadzony ze wzorów (1) i (2) przez odpowiednie podstawienie: 2 Aby z tego wzoru obliczyć wartość średnią i odchylenie standardowe wystarczy zapisać n, x i, oraz x. Odchylenie standardowe Stabilność numeryczna może zostać jeszcze poprawiona przez skalowanie wartości pomiarowych: Dla xi : = xi X 0, gdzie X 0 (zależnie od aplikacji) jest albo pierwszą wartością pomiarową z serii pomiarowej albo wartością nominalną dla serii pomiarowej, wynik jest: Względne odchylenie standardowe Względne odchylenie standardowe obliczane z wykorzystaniem poniższego wzoru: procent Miejsce dziesiętne wyników Wartość średnia i odchylenie standardowe są zawsze wyrażane i wyświetlane z dokładnością do jednego miejsca dziesiętnego więcej niż poszczególne wartości pomiarowe. Podczas interpretacji wyników należy pamiętać, że dodatkowe miejsce dziesiętne nie jest znaczące w przypadku małych serii pomiarowych (mniej niż ok. 10 wartości pomiarowych). Ta sama reguła dotyczy wartości procentowych (takich, jak używane do wyrażenia względnego odchylenia standardowego), które zawsze wyświetlane są z dwoma miejscami dziesiętnymi (np procent). Tutaj także znaczenie miejsc dziesiętnych zależy od wielkości danych podstawowych. i

69 Aplikacja Receptura 69 8 Aplikacja Receptura W tym rozdziale opisano aplikacje Receptura. Użytkownik znajdzie tu informacje o praktycznych aspektach pracy z tą aplikacją jak również o jej specyficznych nastawach. (Informacje o nastawach systemu, które nie są specyficzne dla aplikacji zamieszczono w rozdziale 5). 8.1 Wprowadzenie do aplikacji Receptura Aplikacja Receptura pozwala użytkownikowi na naważanie składników receptury do zdefiniowanego ciężaru docelowego. Wartości dla każdego składnika (ciężar docelowy, tolerancje, odchylenia od ciężaru docelowego itp.) mogą być zapisywane i po naważeniu wszystkich składników może zostać wykonany wydruk realizacji receptury. Wiele nastaw zależnych od aplikacji jest identycznych z nastawami dla aplikacji Wazenie. Dla aplikacji Receptura występują jednak dodatkowe przyciski funkcyjne, pola informacyjne oraz informacje do wydruku. W poniższym opisie szczegółowo zostaną omówione tylko te elementy, które różnią się od występujących w aplikacji Wazenie. 8.2 Wybór aplikacji I Jeśli aplikacja Receptura nie jest jeszcze aktywna należy nacisnąć przycisk «I». W oknie wyboru należy nacisnąćikonę receptury. Po wyborze receptury pojawi się nowe okno. Fabrycznie uaktywnione dla receptury są specjalne klawisze funkcyjne oraz pola informacyjne. Użytkownik może dostosować te i pozostałe nastawy do swoich potrzeb zgodnie z opisem zamieszczonym poniżej. Uwagi: Jeśli waga nie wyświetla pól informacyjnych należy nacisnąć przycisk funkcyjny Wyswietl., aby zmniejszyć rozmiar wyświetlanego wyniku i w ten sposób uzyskać miejsce na pola informacyjne. Dwa przyciski funkcyjne Wynik oraz Usun Wynik są szare, ponieważ w tym momencie funkcja nie jest realizowana. 8.3 Nastawy dla aplikacji Receptura Dla aplikacji dostępne są specyficzne nastawy, które użytkownik może dostosować do swoich potrzeb Przegląd J Dostęp do nastaw specyficznych dla aplikacji można uzyskać przez naciśnięcie przycisku «J». Pojawia się pierwsza z całkowitej liczby trzech stron menu.

70 Aplikacja Receptura 70 Poza nielicznymi wyjątkami, nastawy dostępne dla aplikacji Receptura są identyczne z nastawami dla aplikacji Wazenie (rozdział 6.2). Występujące różnice opisano poniżej. Dotyczą one następujących menu: Przyciski Funkcyjne : Dla receptury dostępne są dodatkowe przyciski funkcyjne. Pole Informacyjne : Dla receptury dostępne są dodatkowe pola informacyjne. Protokol : Na wydruku dla receptury dostępne są dodatkowe informacje. Identyfikacja : To menu odpowiada menu występującemu w aplikacji Wazenie, lecz specjalne nazwy ID zostały dla receptury zdefiniowane fabrycznie. W następnych rozdziałach przedstawiono szczegóły dotyczące specyficznych nastaw w aplikacji Receptura Specjalne przyciski funkcyjne W menu przycisków funkcyjnych do użytku w aplikacja Receptura dostępne są następujące nastawy: M+ : Wynik : Usun Wynik : ID : Abs/Rozn : Nominaln. : +Tol i -Tol : Zapisuje ciężar netto ważonego składnika. Otwiera okno z wynikami procesu receptury. Kasuje wyniki receptury. Przycisk ten pozwala na przypisanie identyfikatorów (opisy tekstowe) składnikom, co pojawia się także na wydrukach i w polach informacyjnych. Pozwala na zmianę wartości wyświetlanej między ciężarem składnika już nałożonym na szalkę ( Abs ), a jeszcze pozostającym do nałożenia ( Rozn ) do osiągnięcia wartości docelowej. Przycisk ten służy do zdefiniowania żądanego ciężaru docelowego dla bieżącego składnika. Przyciski te służą do zdefiniowania dokładności, z którą składnik ma być naważany. Wszystkie pozostałe przyciski funkcyjne odpowiadają przyciskom wy-stępującym w aplikacji Wazenie (rozdział 6.2.2). Nastawy fabryczne: Aktywne są przyciski M+, Wynik, Usun Wynik, ID oraz Wyswietl. (w tej kolejności).

71 Aplikacja Receptura Specjalne pola informacyjne W menu pól informacyjnych, na pierwszych dwóch stronach, dostępne są następujące nastawy: Masa Sklad. : Nominaln. : Suma Netto : +Tol i -Tol : Licznik Sklad. : ID... : Bieżący ciężar netto składnika. Oznacza wartość docelową ciężaru bieżącego składnika wprowadzoną za pośrednictwem przycisku funkcyjnego o tej samej nazwie. Wyświetla ciężar całkowity wszystkich naważonych składników. Pola te pokazują tolerancje wprowadzone za pośrednictwem przycisków o tej samej nazwie. Wyświetla aktualny stan licznika składników (numer bieżącego składnika w serii). Wyświetla identyfikatory, które zostały wprowadzone przy pomocy przycisku funkcyjnego ID (rozdział 8.3.5). Uwaga: Przykład, zamieszczony obok, pokazuje nastawy fabryczne dla identyfikatorów, tzn. ID Receptury (ID1), ID Skad. (ID2) oraz ID Serii (ID3). Wszystkie pozostałe przyciski funkcyjne pól informacyjnych odpowiadają przyciskom występującym w aplikacji Wazenie (rozdział 6.2.3). Nastawy fabryczne: Żadne z pól informacyjnych w recepturze nie jest aktywne Specjalne informacje na wydruku dla celów statystycznych Opisane poniżej dodatkowe nastawy dla receptury dostępne są w trzech podmenu, w których użytkownik może zdefiniować nagłówek wydruku, postać poszczególnych wartości oraz wyniku. Uwaga: Pozostałe informacje dostępne dla wydruku odpowiadają informacjom występującym w aplikacji Wazenie (rozdział 6.2.7) i nie są w tym miejscu omówione. Nagłówek wydruku W odróżnieniu od aplikacji Wazenie to podmenu zawiera tylko jeden identyfikator, a nie trzy: ID Receptury : Drukowana jest nazwa receptury wprowadzana za pośrednictwem przycisku funkcyjnego ID. Nastawy fabryczne: Aktywne jest Nazwa Aplik. (drukowany jest identyfikator aplikacji). Nagłówek drukowany jest automatycznie, gdy w celu wprowadzenia do pamięci ciężaru pierwszego składnika, naciśnięty zostanie przycisk M+.

72 Aplikacja Receptura 72 Drukowanie poszczególnych wartości W tym podmenu dostępne są następujące specjalne nastawy dla receptury: ID... : Licznik Sklad. : Nominaln. : +Tol i -Tol : Drukowane są identyfikatory, które zostały wprowadzone za pośrednictwem przycisku funkcyjnego ID (rozdział 8.3.5). Uwaga: Przykład, zamieszczony obok, pokazuje nastawy fabryczne dla identyfikatorów, tzn. ID Receptury (ID1), ID Sklad. (ID2) oraz ID Serii (ID3). Drukowany jest aktualny stan licznika składników (numer bieżącego składnika w serii). Drukowana jest wartość docelowa ciężaru bieżącego składnika wprowadzona za pośrednictwem przycisku funkcyjnego o tej samej nazwie. Drukowane są tolerancje wprowadzone za pośrednictwem przycisków o tej samej nazwie. Netto % : Drukowany jest ciężar bieżącego składnika w % ciężaru docelowego. Rozn. : Rozn. % : Nastawy fabryczne: Drukowana jest różnica między ciężarem aktualnym a docelowym dla bieżącego składnika. Drukowana jest różnica między aktualnym ciężarem bieżącego składnika i jego ciężarem docelowym w %. ID Sklad. ( ID2 ) oraz Netto (ciężar netto bieżącego składnika). Poszczególne wartości drukowane są automatycznie, gdy podczas realizacji receptury naciśnięty zostanie przycisk M+. Poszczególne wartości mogą być także drukowane oddzielnie przez naciśnięcie przycisku funkcyjnego «F». Drukowanie wyników W tym podmenu użytkownik definiuje dodatkowe informacje dotyczące receptury, które mają zostać włączone do wydruku wyników: ID Receptury : Suma Nomina. : Licznik Sklad. : Suma Netto : Nastawy fabryczne: Drukowany jest identyfikator receptury, wprowadzony za pośrednictwem przycisku funkcyjnego ID. Drukowana jest suma nominalnych ciężarów wszystkich naważonych składników. Drukowany jest aktualny stan licznika składników (numer ostatniego zważonego składnika). Drukowana jest suma ciężarów netto wszystkich naważonych składników. ID Receptury ( ID1 ), Suma Netto, Podpis oraz 3 Puste Linie. Wyniki te drukowane są, gdy otwarte jest okno wyników i naciśnięty zostanie przycisk «F». W rozdziale użytkownik znajdzie przykład wydruku dla receptury.

73 Aplikacja Receptura Identyfikatory specjalne Użytkownik może zdefiniować w menu nazwy trzech identyfikatorów, które są dostępne w recepturze po naciśnięciu przycisku funkcyjnego ID. Nastawami fabrycznymi dla trzech identyfikatorów są nazwy: ID1 ID2 ID3 ID Receptury ID Sklad. ID Serii Użytkownik może zablokować poszczególne identyfikatory lub zastąpić ich nazwy własnymi tekstami (do 20 znaków). Wprowadzone nazwy będą pojawiać się także jako nazwy odpowiednich pól informacyjnych (rozdział 8.3.3) i zostaną włączone do wydruku (rozdział 8.3.4). Nastawa fabryczna: Aktywne są ID1 oraz ID2 z wprowadzonym nazwami jak wyżej 8.4 Praca z aplikacją Receptura W tym rozdziale omówiono sposób pracy z aplikacją Receptura oraz uzyskiwania wydruku wyników Nastawy domyślne Dla realizacji receptury co najmniej trzy przyciski funkcyjne M+, Wynik oraz Usun Wynik muszą być aktywne (rozdział 8.3.2). Aktywny powinien być także przycisk ID, tak aby użytkownik mógł wprowadzić nazwy wzorów i składników. Jeśli użytkownik chce naważać poszczególne składniki do ciężaru docelowego z określoną tolerancją, musi także uaktywnić przyciski funkcyjne Nominaln., +Tolerancja oraz -Tolerancja. Zalecamy także, aby aktywny był przycisk funkcyjny Abs/Rozn, co umożliwi użytkownikowi przełączanie wyświetlacza między wartością ciężaru składnika nałożonego na szalkę, a wartością ciężaru tego składnika, jaka musi zostać jeszcze dodana do osiągnięcia ciężaru docelowego. Dla wydrukowania receptury do wagi powinna być podłączone drukarka. Jeśli jest inaczej zalecamy, aby aktywne były trzy pola informacyjne, które będą najważniejsze dla aplikacji receptury. (Np. Nominaln., ID1 i ID2, patrz rozdział 8.3.3).

74 Aplikacja Receptura Sekwencja operacyjna Jeśli do naważania użytkownik stosuje pojemnik, należy umieścić go na szalce i nacisnąć przycisk «H», aby wytarować wagę. Nacisnąć przycisk funkcyjny ID i wprowadzić żądaną nazwę (dla wzoru, pierwszego składnika oraz, jeśli ID3 jest aktywne, dla bieżącej serii). Jeśli naważanie ma być wykonywane do wartości ciężaru docelowego, należy nacisnąć przycisk funkcyjny Nominaln. i wprowadzić właściwy ciężar docelowy dla pierwszego składnika. Uwaga: Jeśli przed wprowadzeniem ciężaru docelowego, przyciskiem funkcyjnym Abs/Rozn wyświetlacz został przełączony na wskazywanie ilości pozostałej do nałożenia, ciężar docelowy pojawi się na wyświetlaczu ze znakiem ujemnym (różnica między ciężarem a zerem). Jeśli użytkownik korzysta z tolerancji, należy wprowadzić odpowiednie wartości używając przycisków funkcyjnych +Tolerancja oraz -Tolerancja. (Próbki, których ciężar wykracza poza tolerancje oznaczone są na wydruku poszczególnych wartości symbolami >T lub <T ). Po wprowadzeniu wartości ciężaru docelowego i tolerancji dla pierwszego składnika, pojawia się wskaźnik naważania ( SmartTrac ). Pokazuje on granice tolerancji, co ułatwia naważanie do ciężaru docelowego. Naważyć pierwszy składnik. Uwaga: W dowolnym momencie, korzystając z przycisku funkcyjnego Abs/ Rozn, użytkownik może przełączyć wyświetlacz między wskazywaniem ciężaru już nałożonego składnika a ilością tego składnika, którą należy jeszcze dodać. Po osiągnięciu ciężaru docelowego lub gdy ciężar składnika mieści się w granicach tolerancji, należy nacisnąć przycisk funkcyjny M+, aby zapisać wartość. Wraz z pojedynczą wartością dla danego składnika drukowany jest nagłówek (rozdział 8.3.4). Waga jest teraz gotowa do ważenia drugiego składnika. Jeśli ma być on naważany w tym samym pojemniku, wagę należy wytarować. Jeśli do naważania drugiego składnika ma zostać użyty nowy pojemnik, pierwszy należy zdjąć z szalki i odczekać aż wskazanie wagi ustabilizuje się na zero. Teraz można położyć na szalce drugi pojemnik i wytarować wagę. Wprowadzić nazwy (ID) oraz wartości (ciężar docelowy, tolerancje) dla drugiego składnika, naważyć drugi składnik i zapisać wynik naciskając przycisk funkcyjny M+. W opisany powyżej sposób naważyć pozostałe składniki. Za każdym razem, gdy naciśnięty zostanie przycisk M+, wydrukowany zostanie wynik ważenia zgodnie z wprowadzoną przez użytkownika specyfikacją (rozdział 8.3.4). Gdy wszystkie składniki receptury zostaną zważone, należy nacisnąć przycisk funkcyjny Wynik (dostępny tylko wtedy, gdy wartości zostały zapisane, w innym razie przycisk pozostaje szary i jest nieaktywny).

75 Aplikacja Receptura 75 Po naciśnięciu przycisku funkcyjnego Wynik wyświetlane są trzy wyniki: Suma Nominalna, Licznik Skladnikow oraz Suma Netto. Pojawią się one jednak tylko wtedy, gdy użytkownik wybrał takie nastawy (drukowanie wyników, rozdział 8.3.4). Naciskając klawisz «F» można wydrukować komplet wyników. Przykład pełnego wydruku wyników zamieszczono w rozdziale Jeśli użytkownik zakończył procedurę receptury i chce wyczyścić pamięć przed rozpoczęciem kolejnej, musi nacisnąć przycisk funkcyjny Usun Wynik. (Ze względów bezpieczeństwa waga zażąda potwierdzenia przed wyczyszczeniem pamięci) Przykład wydruku dla receptury ---- Recepturowanie :59 Typ Wagi XS205DU Mostek Wagowy SNR: Terminal SNR: ID Receptury Eraphtene ID Sklad. RSF-8 ID Serii 04A Skladnik 1 Nominaln g +Tol g -Tol g Tara g 1 N g 1 B g 1 N 99.3 % 1 Rozn g 1 Rozn % ID Sklad. AIL-8A ID Serii 04A Skladnik 2 Nominaln g +Tol g -Tol g Tara g 2 N g 2 B g 2 N % 2 Rozn g 2 Rozn. 1.8 % Obok pokazano przykładowy wydruk dla receptury. Wielkości drukowane w nagłówku, jako poszczególne wartości oraz jako wynik zależą od indywidualnych nastaw wprowadzonych przez użytkownika (rozdział 8.3.4). Poniżej wyjaśniono tylko informacje specyficzne dla receptury. Uwagi dotyczące pozostałych informacji zawartych na wydruku można znaleźć w rozdziale ID Receptury : ID Sklad. : ID Serii : Skladnik : Nominaln. : +Tol i -Tol : Tara : N [%]: B : Rozn. [g]: Rozn. [%]: Suma Nominalna : Suma Netto : Wprowadzona nazwa receptury ( ID1 ). Wprowadzona nazwa składnika ( ID2 ). Wprowadzona nazwa serii ( ID3 ). Wartość dla licznika składników. Ciężar docelowy dla składnika. Wprowadzone dla składnika wartości tolerancji. Tara (ciężar pojemnika). Ciężar bieżącego składnika wyrażony w % ciężaru docelowego. Ciężar brutto (netto + tara). Różnica między ciężarem aktualnym i docelowym dla bieżącego składnika. Różnica między ciężarem aktualnym i docelowym dla bieżącego składnika wyrażona w %. Suma ciężarów docelowych wszystkich zważonych składników. Suma ciężarów wszystkich składników. Suma Nominalna g Suma Netto g Podpis...

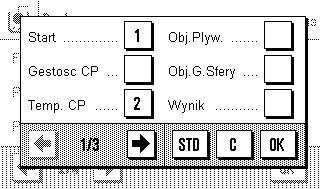

76 Aplikacja Gęstość 76 9 Aplikacja Gęstość W tym rozdziale opisano aplikację Gestosc. Użytkownik znajdzie tu informacje o praktycznych aspektach pracy z tą aplikacją, jak również o jej specyficznych nastawach. (Informacje o nastawach systemu, które nie są specyficzne dla aplikacji zamieszczono w rozdziale 5). 9.1 Wprowadzenie do aplikacji Gęstość Aplikacja Gestosc pozwala użytkownikowi na wyznaczanie gęstości ciał stałych, cieczy i próbek o dużej lepkości. Każdej próbce można przypisać identyfikator, a wbudowana funkcja statystyczna umożliwia analizę statystyczną dla serii pomiarów. Gęstość wyznaczana jest na podstawie prawa Archimedesa, które mówi, że każde ciało zanurzone w cieczy traci na ciężarze tyle, ile waży wyparta przez nie ciecz. Do wyznaczania gęstości można wykorzystać zaczep do ważenia pod wagą (rozdział 2.8). Do wyznaczania gęstości ciał stałych zalecamy jednak używanie opcjonalnego zestawu do gęstości, który zawiera wszystkie niezbędne mocowania i wyposażenie dodatkowe pozwalające na wykonanie dokładnych pomiarów. Zestaw wyposażony jest w instrukcję, w której wyjaśniono, w jaki sposób zainstalować go na wadze i jak używać. Do wyznaczenia gęstości cieczy potrzebny jest dodatkowy pływak (sinker), który także można otrzymać za pośrednictwem przedstawiciela METTLER TOLEDO. Natomiast do wyznaczenia gęstości substancji o dużej lepkości konieczna jest sfera gamma. Przedstawiciel METTLER TOLEDO udzieli informacji, gdzie można ją otrzymać. 9.2 Wybór aplikacji I Jeśli aplikacja Gestosc nie jest jeszcze aktywna należy nacisnąć przycisk «I». W oknie wyboru należy nacisnąć ikonę gęstości. Po wyborze aplikacji pojawi się nowe okno. Fabrycznie uaktywnione są specjalne klawisze funkcyjne oraz pola informacyjne. Waga przygotowana jest do wyznaczania gęstości ciał stałych przy zastosowaniu wody jako cieczy pomocniczej. Użytkownik może dostosować te nastawy do swoich potrzeb zgodnie z opisem zamieszczonym poniżej. Uwagi: Jeśli waga nie wyświetla pól informacyjnych należy nacisnąć przycisk funkcyjny Wyswietl., aby zmniejszyć rozmiar wyświetlanego wyniku i w ten sposób uzyskać miejsce na pola informacyjne. 9.3 Nastawy dla aplikacji Gęstość Dla aplikacji wyznaczania gęstości dostępne są specyficzne nastawy, dzięki którym użytkownik może dostosować ją do swoich potrzeb Przegląd J Dostęp do nastaw specyficznych dla aplikacji można uzyskać przez naciśnięcie przycisku «J». Pojawia się pierwsza z całkowitej liczby czterech stron menu.

77 Aplikacja Gęstość 77 Niektóre nastawy dostępne dla aplikacji Gestosc są identyczne z nastawami dla aplikacji Wazenie (rozdział 6.2). Występujące różnice opisano poniżej. Dotyczą one następujących menu: Przyciski Funkcyjne : Dla wyznaczania gęstości dostępne są specjalne klawisze funkcyjne. Pola Informacyjne : Protokol : Dla wyznaczania gęstości dostępne są dodatkowe pola informacyjne. Metoda : W tym menu można wybrać typ oznaczania gęstości. Ciecz Pomoc. : W tym menu można zdefiniować ciecz, która będzie używana w oznaczeniach. Statystyka : W tym menu można uaktywnić lub zablokować statystykę dla wybranej metody. Format Wyniku : W tym menu można zdefiniować w jaki sposób Gęstość ma być obliczana i w jakiej postaci ma być wyświetlana. Dla wyznaczania gęstości dostępne do wydruku są dodatkowe informacje. W następnych rozdziałach przedstawiono szczegóły dotyczące specyficznych nastaw w aplikacji Gestosc Wybór metody wyznaczania gęstości W tym menu można wybrać typ procedury wyznaczania gęstości, którą użytkownik chce zastosować: Cialo Stale : Ciecz : Subst. Past. : Nastawy fabryczne: Wyznaczanie gęstości nieporowatych ciał stałych z wykorzystaniem określonej cieczy. Wyznaczanie gęstości cieczy przy wykorzystaniu pływaka. Wyznaczanie gęstości ciał o dużej lepkości przy wykorzystaniu sfery gamma. Aktywna jest metoda Cialo Stale Wybór cieczy pomocniczej W tym menu użytkownik definiuje ciecz pomocniczą, która ma być użyta do wyznaczania gęstości. Nastawa ta ma znaczenie tylko przy oznaczaniu gęstości ciał stałych! Dostępne są następujące ciecze pomocnicze: Woda : Etanol : Inne : Nastawy fabryczne: W pamięci wagi zapisane są wartości gęstości wody destylowanej w różnych temperaturach (od 10 o C do 30 o C). W pamięci wagi zapisane są wartości gęstości etanolu w różnych temperaturach (od 10 o C do 30 o C). Dowolna inna ciecz. Musi być znana jej gęstość w temperaturze pomiaru. Jako ciecz pomocnicza wybrana jest Woda.

78 Aplikacja Gęstość Aktywacja lub wyłączanie statystyki Dla każdej metody wyznaczania gęstości waga może prowadzić odrębną statystykę, zawierającą wyniki pomiarów gęstości, które zostały przesłane do systemu statystyki (do ). Jeśli statystyka jest aktywna, to każdorazowo po wyznaczeniu gęstości użytkownik będzie pytany, czy wynik ma zostać dodany do statystyki. W tym menu użytkownik może uaktywnić lub zablokować funkcje statystyki. Wl. : Wyl. : Nastawa fabryczna: Statystyczna jest aktywna. Funkcja statystyczna jest zablokowana. Funkcja statystyczna jest zablokowana ( Wyl. ). Uwaga: Aby korzystać ze statystyki, użytkownik musi dodatkowo uaktywnić dwa przyciski funkcyjne (rozdział 9.3.6). W rozdziale 9.5 można znaleźć informacje o sposobie pracy z wykorzystaniem statystyki Specyfikacje dla obliczeń i postaci wyświetlanego wyniku W tym menu użytkownik wprowadza liczbę miejsc dziesiętnych oraz jednostki gęstości, w których ma być obliczany i wyświetlany wynik pomiaru. Definiuje się także, czy w obliczeniach ma być uwzględniana wyporność powietrza. Liczba Miejsc Dziesietnych : Wynik pomiaru gęstości może zostać wyświetlony i wydrukowany z liczbą miejsc dziesiętnych między 1 a 5. Kompensacja : Wynik pomiaru gęstości może zostać skorygowany przy użyciu współczynnika korekcji, który pozwala na kalibrację ze względu na siłę oraz średnią gęstość powietrza (nastawa Z ). Jeśli wybrano nastawę Bez żadna korekcja nie jest wykonywana. Oba wyniki, skorygowany i nie skorygowany są wyświetlane i drukowane, jeśli wybrano nastawę Z/Bez. Jednostka Gestosci : W tym miejscu można zdefiniować jednostki, które mają być użyte przy wyznaczaniu gęstości: g/cm 3, kg/m 3, g/l (gram na litr). Nastawy fabryczne: Liczba Miejsc Dziesietnych 3 Kompensacja Z (korekcja) Jednostka Gestosci g/cm Specjalne przyciski funkcyjne dla wyznaczania gęstości Dla wyznaczania gęstości w menu przycisków funkcyjnych dostępne są dodatkowe nastawy: Start : Gestosc CP : Temp. CP : Wyznaczanie gęstości można rozpocząć używając tego przycisku funkcyjnego i dlatego podstawową rzeczą jest, aby był on aktywny. Korzystając z tego przycisku funkcyjnego użytkownik może wprowadzić gęstość cieczy pomocniczej. Przycisk ten potrzebny jest tylko w przypadku, gdy gęstość wyznacza się używając cieczy pomocniczej innej niż woda czy etanol. Korzystając z tego przycisku użytkownik może wprowadzić temperaturę cieczy pomocniczej. Przycisk ten potrzebny jest tylko w przypadku używania wody lub etanolu, ponieważ dla innych cieczy konieczne jest wprowadzenie ich gęstości w temperaturze pomiaru. Jeśli używane są metody bez cieczy pomocniczej, przycisku tego można używać do wprowadzenia wartości temperatury pomiaru, tak żeby występowała ona na wydruku.

79 Aplikacja Gęstość 79 Obj. Plyw. : Korzystając z tego przycisku użytkownik może wprowadzić objętość pływaka (w cm 3, do 5 miejsc dziesiętnych). Przycisk ten należy uaktywnić tylko wtedy, gdy wykonywane będą pomiary gęstości cieczy z wykorzystaniem pływaka. Obj. G. Sfery : Korzystając z tego przycisku funkcyjnego użytkownik może wprowadzić objętość sfery gamma (w cm 3, do 5 miejsc dziesiętnych). Przycisk ten należy uaktywnić tylko wtedy, gdy wykonywane będą pomiary gęstości substancji o dużej lepkości z wykorzystaniem sfery gamma. Wynik : Korzystając z tego przycisku użytkownik może wyświetlić wartości statystyczne dla wyników uzyskanych bieżącą metodą. Uwaga: Przycisk ten należy uaktywnić tylko wtedy, gdy uaktywniono także funkcje statystyczne (rozdział 9.3.4). Jeśli system statystyki nie zawiera żadnych wyników, przycisk pozostaje szary i nie jest aktywny. Usun Wynik : Korzystając z tego przycisku użytkownik może wykasować dane statystyczne dla bieżącej metody, tak że możliwe jest rozpoczęcie nowej serii pomiarowej. Wszystkie pozostałe przyciski funkcyjne odpowiadają przyciskom występującym w aplikacji Wazenie (rozdział 6.2.2). Nastawy fabryczne: Aktywne są Start, Temp. CP i Wyswietl. (w tej kolejności) Specjalne pola informacyjne dla wyznaczania gęstości Na pierwszych dwóch stronach menu pól informacyjnych dostępne są dodatkowe nastawy dla wyznaczania gęstości: Metoda : Ciecz Pomoc. : Temp. CP : Gestosc CP : Obj. Plyw. : Obj. Gamma : Wybrany typ wyznaczania gęstości. Wybrana ciecz pomocnicza (dla wyznaczania gęstości ciał stałych). Temperatura cieczy pomocniczej (woda destylowana, etanol). Wartość temperatury wprowadzona za pośrednictwem przycisku o tej samej nazwie. Gęstość cieczy pomocniczej. (W przypadku wody lub etanolu zostaje ona automatycznie odczytana z wpisanych tabel gęstości i wyświetlona, natomiast w przypadku innych cieczy wyświetlana jest wartość wprowadzona za pomocą przycisku o tej samej nazwie). Objętość pływaka (przy wyznaczaniu gęstości cieczy przy pomocy pływaka). Objętość sfery gamma (przy wyznaczaniu gęstości substancji o dużej lepkości przy pomocy sfery gamma). Wszystkie pozostałe pola informacyjne odpowiadają polom w aplikacji Wazenie (rozdział 6.2.3). Nastawy fabryczne: Aktywne są Metoda, Ciecz Pomoc. oraz Temp. CP (w tej kolejności).

80 Aplikacja Gęstość Specjalne informacje na wydruku z wyznaczania gęstości Opisane poniżej dodatkowe nastawy dla wyznaczania gęstości dostępne są w trzech podmenu, w których użytkownik może zdefiniować nagłówek wydruku, postać poszczególnych wartości oraz wyników statystycznych. Uwaga: Pozostałe informacje dostępne dla wydruku odpowiadają informacjom występującym w aplikacji Wazenie (rozdział 6.2.7) i nie są w tym miejscu omówione. Nagłówek wydruku Nastawy dodatkowe dla wyznaczania gęstości dostępne są na drugiej i trzeciej stronie tego podmenu: Metoda : Ciecz Pomoc. : Gestosc CP : Temp. CP : Obj. Plyw. : Obj. Gamma : Nastawy fabryczne: Drukuje wybraną metodę wyznaczania gęstości. Drukuje nazwę wybranej ciecz pomocniczej (dla wyznaczania gęstości ciał stałych). Drukuje gęstość cieczy pomocniczej. (Wartość wprowadzona za pomocą przycisku o tej samej nazwie, a w przypadku wody lub etanolu wartość odczytaną z wpisanych tabel gęstości). Drukuje temperaturę cieczy pomocniczej wprowadzoną za pośrednictwem przycisku o tej samej nazwie (dla wody destylowanej i etanolu). Drukuje objętość pływaka wprowadzoną za pośrednictwem przycisku o tej samej nazwie (przy wyznaczaniu gęstości cieczy przy pomocy pływaka). Drukuje objętość sfery gamma wprowadzoną za pośrednictwem przycisku o tej samej nazwie (przy wyznaczaniu gęstości substancji o dużej lepkości przy pomocy sfery gamma). Aktywny jest Nazwa Aplik. (identyfikator aplikacji). Nagłówek drukowany jest automatycznie, gdy drukowana jest pierwsza wartość (opis poniżej). Drukowanie poszczególnych wartości W tym podmenu, definiującym postać wydruku poszczególnych wyników pomiaru gęstości, dostępne są następujące nastawy: Metoda : Ciecz Pomoc. : Gestosc CP : Temp. CP : Obj. Plyw. : Obj. Gamma : Drukuje wybraną metodę wyznaczania gęstości. Drukuje nazwę wybranej ciecz pomocniczej (dla wyznaczania gęstości ciał stałych). Drukuje gęstość cieczy pomocniczej. (Wartość wprowadzona za pomocą przycisku o tej samej nazwie; w przypadku wody lub etanolu wartość odczytaną z wpisanych tabel gęstości). Drukuje temperaturę cieczy pomocniczej wprowadzoną za pośrednictwem przycisku o tej samej nazwie (dla wody i etanolu). Drukuje objętość pływaka wprowadzoną za pośrednictwem przycisku o tej samej nazwie (przy wyznaczaniu gęstości cieczy przy pomocy pływaka). Drukuje objętość sfery gamma wprowadzoną za pośrednictwem przycisku o tej samej nazwie (przy wyznaczaniu gęstości substancji o dużej lepkości przy pomocy sfery gamma).

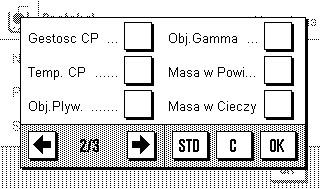

81 Aplikacja Gęstość 81 Masa w Powi. : Masa w Cieczy : Obj.Probki : Gestosc : Nastawy fabryczne: Drukuje ciężar próbki w powietrzu (przy wyznaczaniu gęstości ciał stałych). Drukuje ciężar próbki w cieczy pomocniczej (przy wyznaczaniu gęstości ciał stałych) lub ciężar materiału próbki wypartego przez pływak lub sferę gamma. Drukuje objętość próbki. Drukuje wartość gęstości wyznaczoną w bieżącym pomiarze. Linia Przeryw., Metoda, Gestosc oraz 3 Puste Linie. Poszczególne wartości można wydrukować naciskając przycisk «F». Przykład wydruku można znaleźć w rozdziale Drukowanie danych statystycznych Na drugiej, trzeciej i czwartej stronie tego podmenu użytkownik może wybrać wielkości statystyczne, które mają znaleźć się na wydruku. Nastawy te brane są pod uwagę tylko wtedy, gdy aktywna jest funkcja statystyczna (rozdział 9.3.4). Metoda : Ciecz Pomoc. : n : x : s i s.rel : Min i Max : Rozn. : Wybrana metoda wyznaczania gęstości. Nazwa wybranej ciecz pomocniczej (dla wyznaczania gęstości ciał stałych). Liczba próbek w bieżącej serii pomiarowej. Średnia wartość gęstości dla wszystkich próbek. Odpowiednio bezwzględne lub względne odchylenie standardowe dla bieżącej serii pomiarowej. Najmniejsza i największa wartość gęstości wyznaczona w serii pomiarowej. Różnica między największą i najmniejszą wartością gęstości w serii pomiarowej. Nastawy fabryczne: n, x, s, Min oraz Max. Aktywne są także Podpis, Linia Przeryw. oraz 3 Puste Linie. Wyniki statystyczne można wydrukować naciskając przycisk «F», gdy otwarte jest okno statystyki. Przykład wydruku i uwagi dotyczące statystyki zamieszczono w rozdziale 9.5.

82 Aplikacja Gęstość Praca z aplikacją Gęstość W tym rozdziale przedstawiono sposób pracy z aplikacją Gestosc oraz różne metody wyznaczania gęstości. Zakładamy, że aplikacja Gestosc została już wybrana. W poniższych przykładach przyjęto, że funkcja statystyczna nie jest aktywna (uwagi dotyczące wykorzystania funkcji statystycznej zamieszczono w rozdziale 9.5) Wyznaczanie gęstości nieporowatych ciał stałych W celu wyznaczenia gęstości nieporowatego ciała stałego należy najpierw zważyć je w powietrzu, a następnie w cieczy pomocniczej. Różnica ciężarów jest wypornością, na postawie której oprogramowanie wyznacza gęstość. W nastawach specyficznych dla aplikacji jako metodę należy wybrać Cialo Stale (rozdział 9.3.2) oraz wybrać ciecz pomocniczą, która będzie używana (rozdział 9.3.3). Uaktywnić odpowiednie przyciski funkcyjne i pola informacyjne (rozdziały i 9.3.7). Uwaga: Podany przykład pokazuje nastawy dla wyznaczania gęstości ciała stałego w wodzie, jako cieczy pomocniczej. Jeśli zamiast wody czy etanolu używana jest inna ciecz pomocnicza, zamiast przycisku Temp. CP uaktywnić należy przycisk Gestosc CP. Jeśli, jako ciecz pomocnicza, używana jest woda lub etanol, temperaturę należy wprowadzać korzystając z przycisku Temp. CP. (W pamięci wagi zapisane są tabele gęstości dla tych dwóch cieczy, obejmujące zakres temperatury od 10 o C do 30 o C, patrz także rozdziały 9.7 i 9.8). Rysunek obok przedstawia odpowiednie okno wprowadzania (wartość w o C z 1 miejscem dziesiętnym). Jeśli używana jest ciecz pomocnicza inna niż woda lub etanol, należy uaktywnić przycisk funkcyjny Gestosc CP i używać go do wprowadzania gęstości stosowanej cieczy pomocniczej w temperaturze pomiaru (w g/cm 3, do 5 miejsc dziesiętnych). Jest to konieczne, ponieważ w pamięci wagi wpisane są tabele z wartościami gęstości tylko dla wody i etanolu. Wprowadzona wartość pojawia się w polu informacyjnym o tej samej nazwie, które także powinno zostać uaktywnione. Uwaga: Przycisk funkcyjny Temp. CP, aktywny w pokazanym przykładzie, nie jest konieczny do wyznaczania gęstości przy używaniu cieczy pomocniczej innej niż woda czy etanol. Można go jednak używać do wprowadzenia bieżącej temperatury otoczenia. Zostanie to także włączone do wydruku i dokumentuje temperaturę, w której wykonano pomiar gęstości. Aby rozpocząć pomiar gęstości należy nacisnąć przycisk funkcyjny Start. Waga automatycznie wykona tarowanie, po czym zażąda umieszczenia ciała stałego na szalce (ważenie w powietrzu). Jeśli używany jest zaczep (do ważenia pod wagą) zawiesić ciało stałe wykorzystując wyposażenie do podwieszania. Jeśli wykorzystywany jest opcjonalny zestaw do gęstości, należy postępować zgodnie z załączoną instrukcją. W dolnym narożniku po lewej stronie okna pojawi się ciężar ciała stałego. Aby przyjąć zmierzoną wartość ciężaru nacisnąć OK.

83 Aplikacja Gęstość 83 Wynik zostaje zapisany, po czym waga żąda zanurzenia ciała stałego w cieczy pomocniczej. Jeśli wykorzystywany jest zaczep, należy umieścić pojemnik z cieczą pomocniczą pod wyposażeniem do podwieszania. Jeśli wykorzystywany jest opcjonalny zestaw do gęstości, postępować zgodnie z załączoną instrukcją. W każdym przypadku ciało stałe po zanurzeniu powinno znajdować się co najmniej 1 cm pod powierzchnią cieczy pomocniczej. Należy upewnić się, czy w cieczy pomocniczej nie ma pęcherzy powietrza. W dolnym narożniku, po lewej stronie okna, pojawi się ciężar ciała stałego zanurzonego w cieczy pomocniczej. Aby przyjąć zmierzoną wartość ciężaru nacisnąć OK. Waga wyznacza gęstość ciała stałego i wyświetla wynik (wartość skompensowana lub/i nie skompensowana, zależnie od nastaw wprowadzonych dla wyświetlania wyniku, rozdział 9.3.5). Jeśli podłączona jest drukarka wynik może zostać wydrukowany zgodnie z wprowadzoną specyfikacją przez naciśnięcie przycisku «F» (rozdział 9.3.8). Wynik jest przechowywany do momentu wyznaczenia następnej wartości gęstości i w razie potrzeby może zostać ponownie wydrukowany. Przykładowy wydruk wraz z objaśnieniem zamieszczono w rozdziale Wyznaczanie gęstości cieczy przy użyciu pływaka Do wyznaczenia gęstości cieczy często używa się pływaka o znanej objętości. Pływak musi zostać zważony w powietrzu i w cieczy, dla której wyznaczana jest gęstość. Różnica ciężarów jest wypornością, na podstawie której oprogramowanie wagi oblicza gęstość. W specyficznych dla aplikacji nastawach należy wybrać metodę Ciecz (rozdział 9.3.2). Uaktywnić odpowiednie przyciski funkcyjne i pola informacyjne (rozdziały i 9.3.7). Podany przykład pokazuje nastawy dla wyznaczania gęstości cieczy z wykorzystaniem pływaka. Uwaga: Przycisk funkcyjny Temp. CP, aktywny w pokazanym przykładzie, nie jest konieczny do wyznaczania gęstości przy używaniu tej metody wyznaczania gęstości. Można go jednak używać do wprowadzenia bieżącej temperatury otoczenia. Zostanie to także włączone do wydruku i dokumentuje temperaturę, w której wykonano pomiar gęstości. Nacisnąć przycisk Obj. Plyw. i wprowadzić objętość pływaka (w tym przykładzie cm 3 ). Aby rozpocząć pomiar gęstości należy nacisnąć przycisk funkcyjny Start. Waga zażąda zawieszenia pływaka (ważenie w powietrzu). Jeśli używany jest zaczep do ważenia pod wagą, zawiesić pływak wykorzystując wyposażenie do podwieszania. Jeśli wykorzystywany jest opcjonalny zestaw do gęstości, należy postępować zgodnie z załączoną instrukcją. Aby wytarować pływak, nacisnąć OK i zapisać ciężar.

84 Aplikacja Gęstość 84 Po wytarowaniu pływaka waga żąda umieszczenia badanej cieczy w pojemniku. Jeśli wykorzystywany jest zaczep (do ważenia pod wagą), należy umieścić pojemnik z cieczą pod wyposażeniem do podwieszania. Jeśli wykorzystywany jest opcjonalny zestaw do gęstości postępować zgodnie z załączoną instrukcją. W każdym przypadku pływak, po zanurzeniu, powinien znajdować się co najmniej 1 cm pod powierzchnią badanej cieczy. Należy upewnić się, czy w cieczy nie ma pęcherzy powietrza. W dolnym narożniku, po lewej stronie okna pojawi się, ze znakiem ujemnym, wyporność wykazywana przez pływak. Aby przyjąć zmierzoną wartość ciężaru należy nacisnąć OK. Waga wyznacza gęstość cieczy i wyświetla wynik (wartość skompensowana lub/i nie skompensowana, zależnie od nastaw wprowadzonych dla wyświetlania wyniku, rozdział 9.3.5). Jeśli podłączona jest drukarka, wynik może zostać wydrukowany zgodnie z wprowadzoną specyfikacją przez naciśnięcie przycisku «F» (rozdział 9.3.8). Wynik jest przechowywany do momentu wyznaczenia następnej wartości gęstości i w razie potrzeby może zostać ponownie wydrukowany Wyznaczanie gęstości substancji o dużej lepkości przy wykorzystaniu sfery gamma Do wyznaczenia gęstości substancji o dużej lepkości zwykle używa się sfery gamma o znanej objętości. Próbka zostaje najpierw wytarowana bez sfery gamma, a następnie zważona ze sfera gamma. W specyficznych dla aplikacji nastawach należy wybrać metodę Subst. Past. (rozdział 9.3.2). Uaktywnić odpowiednie przyciski funkcyjne i pola informacyjne (rozdziały i 9.3.7). Podany przykład pokazuje nastawy dla wyznaczania gęstości substancji o dużej lepkości z wykorzystaniem sfery gamma. Uwaga: Przycisk funkcyjny Temp. CP, aktywny w pokazanym przykładzie, nie jest konieczny do wyznaczania gęstości przy używaniu tej metody wyznaczania gęstości. Można go jednak używać do wprowadzenia bieżącej temperatury otoczenia. Zostanie to także włączone do wydruku i dokumentuje temperaturę, w której wykonano pomiar gęstości. Nacisnąć przycisk Obj. Gamma i wprowadzić objętość sfery gamma (w tym przykładzie cm 3 ). Aby rozpocząć pomiar gęstości należy nacisnąć przycisk funkcyjny Start. Waga zażąda umieszczenia próbki na szalce (bez sfery gamma). W dolnym narożniku po lewej stronie okna pojawi się ciężar próbki. Nacisnąć OK, aby wytarować próbkę i zapisać ciężar.

85 Aplikacja Gęstość 85 Po wytarowaniu próbki waga żąda zanurzenia w niej sfery gamma. W dolnym narożniku, po lewej stronie okna pojawi się ciężar substancji wypartej przez sferę gamma. Aby przyjąć zmierzoną wartość ciężaru należy nacisnąć OK. Waga wyznacza gęstość substancji i wyświetla wynik (wartość skompensowana lub/i nie skompensowana, zależnie od nastaw wprowadzonych dla wyświetlania wyniku, rozdział 9.3.5). Jeśli podłączona jest drukarka wynik może zostać wydrukowany, zgodnie z wprowadzoną specyfikacją przez naciśnięcie przycisku «F» (rozdział 9.3.8). Wynik jest przechowywany do momentu wyznaczenia następnej wartości gęstości i w razie potrzeby może zostać ponownie wydrukowany Przykład wydruku z wyznaczania gęstości Gdy tylko wyświetlone zostanie okno z wynikiem wyznaczania gęstości, można wydrukować odpowiedni raport, naciskając przycisk «F». Uwaga: Wynik jest przechowywany do momentu wyznaczenia następnej wartości gęstości i w razie potrzeby może zostać ponownie wydrukowany przez naciśnięcie przycisku «F». Może to być potrzebne do wydrukowania drugiej kopii wyniku lub w przypadku, gdy podczas drukowania skończy się papier Gestosc :36 Typ Wagi XS205DU Klient Meray Ltd. Seria 12-4 Probka 01 Metoda Cialo Stale Ciecz Woda Gestosc CP g/cm3 Temperatura 21.2 C Masa w Powietrzu g Masa w cieczy g Gestosc g/cm3 ============= Podany obok przykład ilustruje wydruk wyniku wyznaczania gęstości ciała stałego. Wybrane w menu Protokol nastawy definiują informacje, które są drukowane (rozdział 9.3.8). Przyciski identyfikatorów, które użytkownik zna z aplikacji ważenia także są używane podczas wyznaczania gęstości. W tym przykładzie przyciski ID zostały wykorzystane do zidentyfikowania klienta, serii i próbki. Podpis...

86 Aplikacja Gęstość Używanie statystyki w oznaczeniach gęstości Dane statystyczne mogą być zbierane dla każdej metody wyznaczania gęstości. Zapisywane są wszystkie wyniki uzyskane przy wyznaczaniu gęstości. Nastawy domyślne W celu umożliwienia korzystania z systemu statystyki uaktywnić należy funkcję statystyki (rozdział 9.3.4) oraz oba przyciski funkcyjne Wynik i Usun Wynik (rozdział 9.3.6). Zapisywanie wartości dla statystyki Jeśli funkcja statystyczna jest aktywna, po każdym wyznaczeniu gęstości użytkownik będzie pytany, czy wynik ma zostać przesłany do systemu statystyki. Jeśli wynik bieżącego pomiaru ma zostać dodany do statystyki, należy nacisnąć przycisk Tak. Wynik zostanie włączony do statystyki bieżącej metody. Przesłanie wyniku potwierdzane jest komunikatem na wyświetlaczu. Jeśli wynik nie ma być uwzględniany, w statystyce należy nacisnąć przycisk Nie. Chociaż wynik będzie zachowany do chwili zakończenia kolejnego pomiaru, nie zostanie on dodany do statystyki. Wyświetlanie i drukowanie wyników statystycznych Należy upewnić się, czy została wybrana metoda, dla której wyniki statystki mają być wyświetlone lub drukowane (rozdział 9.3.2). Nacisnąć przycisk funkcyjny Wynik, aby wywołać statystykę. Uwaga: Jeśli system statystyki nie zawiera żadnych wartości, przycisk ten będzie szary i nie będzie aktywny. W oknie statystyki wyświetlone zostaną wartości, które użytkownik wybrał do wydruku (rozdział 9.3.8). Fabrycznie wybrane są następujące wartości: n : x : s : Min : Liczba próbek Średnia gęstość wszystkich próbek Bezwzględne odchylenie standardowe dla serii pomiarowej Najmniejsza wartość gęstości w serii pomiarowej Max : Największa wartość gęstości w serii pomiarowej

87 Aplikacja Gęstość Gestosc :56 Typ Wagi XS205DU Metoda Cialo Stale Ciecz Woda Statystykę można wydrukować naciskając przycisk «F». Na wydruku znajdą się zmienne, które użytkownik wybrał w podmenu Statystyka (rozdział 9.3.8). W tym miejscu podajemy wydruk przykładowy. Z Kompensacja n 4 x g/cm3 s g/cm3 s.rel 8.11 % Min g/cm3 Max g/cm3 Rozn g/cm3 Bez Kompensacji n 4 x g/cm3 s g/cm3 s.rel 8.11 % Min g/cm3 Max g/cm3 Rozn g/cm3 Podpis Kasowanie stytystyki Jeśli użytkownik chce zakończyć serię pomiarową, należy nacisnąć przycisk funkcyjny Usun Wynik, aby wyczyścić przypisane dane statystyczne. Uwaga: Naciśnięcie przycisku funkcyjnego Usun Wynik powoduje skasowanie statystyki dla wybranej metody wyznaczania gęstości; statystyki dla pozostałych metod zostają zachowane. Dlatego należy uważać, aby wybrać tę metodę wyznaczania gęstości, dla której statystyka ma zostać usunięta. Ze względów bezpieczeństwa, przed skasowaniem statystyki pojawi się żądanie potwierdzenia polecenia.

88 Aplikacja Gęstość Wzory używane do obliczania gęstości Obliczenia wykonywane w aplikacji Gestosc oparte są na poniższych wzorach Wzory używane do obliczania gęstości ciał stałych Z kompensacją na gęstość powietrza Bez kompensacji na gęstość powietrza ρ = A A B (ρ 0 ρ L ) + ρ L ρ = A ρ 0 A B V = α A B ρ 0 ρ L V = A B ρ 0 ρ = Gęstość próbki A = Ciężar próbki w powietrzu B = Ciężar próbki w cieczy pomocniczej V = Objętość próbki ρ 0 = Gęstość cieczy pomocniczej ρ L = Gęstość powietrza (0.0012g/cm 3 ) α = Współczynnik korekcji ciężaru ( ), bierze pod uwagę wyporność powietrza dla odważnika adiustacyjnego Wzory używane do obliczania gęstości cieczy i substancji o dużej lepkości Z kompensacją na gęstość powietrza Bez kompensacji na gęstość powietrza ρ = α P V 0 + ρ L ρ = P V 0 ρ = Gęstość cieczy lub substancji o dużej lepkości P = Ciężar wypartej cieczy lub substancji o dużej lepkości V 0 = Objętość pływaka lub sfery gamma ρ L = Gęstość powietrza (0.0012g/cm 3 ) α = Współczynnik korekcji ciężaru ( ), bierze pod uwagę wyporność powietrza dla odważnika adiustacyjnego

89 Aplikacja Gęstość Tabela gęstości dla wody destylowanej T/ C Tabela gęstości dla etanolu T/ C Gęstość C 2 H 5 OH podano zgodnie z American Institute of Physics Handbook.

90 Aplikacja Ważenie Procentowe Aplikacja Ważenie Procentowe W rozdziale tym opisana została aplikacja Wazenie Procentowe. Użytkownik znajdzie tu informacje dotyczące praktycznych aspektów korzystania z tej aplikacji oraz jej specyficznych nastaw. (Informacje o nastawach systemu, które nie są specyficzne dla aplikacji zamieszczono w rozdziale 5) Wprowadzenie do aplikacji Ważenie procentowe Aplikacja Wazenie Procentowe umożliwia użytkownikowi ważenie do zdefiniowanej wartości (100 %) i badanie odchylenia od tej wartości docelowej. Wiele nastaw dla aplikacji Wazenie Procentowe jest identyczna z ustawieniami dostępnymi w aplikacji Wazenie. W aplikacji ważenia procentowego dostępnych jest jednak kilka dodatkowych nastaw oraz funkcji. W kolejnych punktach tego rozdziału opisane zostaną szczegółowo tylko te ustawienia i funkcje, które różnią się od występujących w aplikacji Wazenie Wybór aplikacji I Jeżeli aplikacja Wazenie Procentowe nie jest jeszcze uruchomiona, należy nacisnąć przycisk «I». W oknie wyboru nacisnąć ikonę aplikacji. Po wybraniu aplikacji wyświetlone zostanie przedstawione obok okno. Fabrycznie dla ważenia procentowego uaktywnione są niektóre specyficzne przyciski funkcyjne oraz specjalne pole informacyjne. Ustawienia te oraz wszystkie pozostałe, dostosować można do indywidualnych potrzeb użytkownika, zgodnie z opisem zamieszczonym poniżej. Uwagi: Jeśli waga nie wyświetla pól informacyjnych należy nacisnąć przycisk funkcyjny Wyswietl., aby zmniejszyć rozmiar wyświetlanego wyniku i w ten sposób uzyskać miejsce na pola informacyjne Nastawy dla aplikacji Ważenie procentowe Dla ważenia procentowego dostępne są różnorodne, specyficzne nastawy, które umożliwiają dopasowanie aplikacji do indywidualnych potrzeb użytkownika Przegląd J Dostęp do specyficznych nastaw aplikacji uzyskać można przez naciśnięcie przycisku «J». Po naciśnięciu przycisku wyświetlona zostanie pierwsza z łącznie 4 stron menu.

91 Aplikacja Ważenie Procentowe 91 Poza nielicznymi wyjątkami, nastawy dostępne dla aplikacji Wazenie Procentowe są identyczne z nastawami dla aplikacji Wazenie (rozdział 6.2). W związku z tym poniżej opisane zostały jedynie odmienne ustawienia. Dotyczą one następujących menu: Przyciski Funkcyjne : Dla ważenia procentowego dostępne są dodatkowe przyciski funkcyjne. Pola Informacyjne : Dla ważenia procentowego dostępne są dodatkowe pola informacyjne. Wyswietlana Jednostka oraz Jednost. Inform. : Dla ważenia procentowego dostępne są dodatkowe jednostki % (procent). Protokol : Dla wydruku wyników ważenia procentowego dostępne są dodatkowe informacje. W kolejnych punktach przedstawiono szczegóły dotyczące specyficznych nastaw dla aplikacji Wazenie Procentowe Specjalne przyciski funkcyjne dla ważenia procentowego Na pierwszej stronie menu przycisków funkcyjnych dla ważenia procentowego znajdują się następujące opcje: Ust.100% : Tego przycisku funkcyjnego można użyć do definiowania bieżącej wartości ciężaru jako wartości odniesienia (100 %) (rozdział ). Nominaln. : Podaje żądany ciężar docelowy (rozdział ). Liczba ta służy także jako odniesienie dla tolerancji. +Tol i Tol : Ustalanie dokładności (tolerancji) dla ważenia procentowego (rozdział ). Pozostałe przyciski funkcyjne odpowiadają przyciskom występującym w aplikacji Wazenie (rozdział 6.2.2). Nastawa fabryczna: Uaktywnione są przyciski Ust.100% oraz Wyswietl. (w tej kolejności) Specjalne pola informacyjne dla ważenia procentowego Na pierwszej stronie menu dla pól informacyjnych znajdują się następujące nastawy: Referencja% : Procent wartości odniesienia (zawsze 100%). Referencja : Nominaln. : +Tol i Tol : Bezwzględna wartość ciężaru odniesienia. Wyświetla docelowy ciężar nominalny, który został wprowadzony odpowiednim przyciskiem funkcyjnym. Pola te pokazują tolerancje wprowadzone za pośrednictwem przycisków funkcyjnych o tej samej nazwie. Pozostałe pola informacyjne odpowiadają polom występującym w aplikacji Wazenie (rozdział 6.2.3). Nastawa fabryczna: Uaktywnione są przyciski Referencja% oraz Referencja (w tej kolejności).

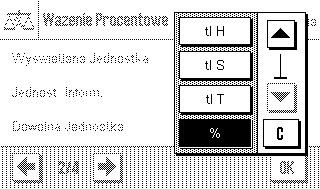

92 Aplikacja Ważenie Procentowe Dodatkowa jednostka dla ważenia procentowego W menu Wyswietlana Jednostka oraz Jednost. Inform., obok znanych jednostek pomiaru, dostępna jest dodatkowa jednostka % (procent) (zakładając, że odnośnik został już wprowadzony). Wskazówka: Dla ważenia procentowego użytkownik nie musi wybierać wprost jednostki %, ponieważ wyświetlane jednostki zawsze zostają automatycznie przełączone na %, gdy wprowadzony zostanie odnośnik. Później można w dowolnym momencie ponownie wybrać żądaną jednostkę. Nastawa fabryczna: g (gramy) w menu Wyswietlana Jednostka oraz Jednost. Inform Specjalne informacje dla wydruków protokołów ważenia procentowego Opisane poniżej, dodatkowe ustawienia dla ważenia procentowego dostępne są w trzech menu podrzędnych, w których zdefiniować można nagłówek wydruku, wydruk pojedynczych wartości oraz wydruk wyniku. Wskazówka: Pozostałe informacje dostępne dla wydruku odpowiadają informacjom występującym w aplikacji Wazenie (rozdział 6.2.7) i dlatego nie będą w tym miejscu opisane. Nagłówek wydruku Dodatkowe nastawy dla ważenia procentowego dostępne są na drugiej i trzeciej stronie menu podrzędnego Naglowek : Referencja% : Referencja : Nominaln. : +Tol i Tol : Nastawa fabryczna: Drukowanie wartości referencyjnej w procentach (zawsze 100%). Drukowanie wartości referencyjnej jako ciężaru. Drukowanie wprowadzonej wartości nominalnej. Drukowanie wybranych tolerancji. Nazwa Aplik. (wydrukowana zostanie nazwa Wazenie Procentowe ); żadna specyficzna dla ważenia procentowego informacja nie jest uaktywniona. Linia nagłówka drukowana jest automatycznie, jeśli jest zdefiniowana jako część wydruku raportu (patrz Wydruk pojedynczych wartości poniżej). Nagłówek może zostać także wydrukowany niezależnie przez naciśnięcie przycisku funkcyjnego Naglowek. Wydruk pojedynczych wartości Na pierwszej i drugiej stronie tego podmenu dostępne są takie same nastawy specjalne dla drukowania pojedynczych wartości ciężarów, jak dla linii nagłówka ( Referencja%, Referencja, Nominaln., +Tol oraz Tol, patrz powyżej). Nastawa fabryczna: Netto ; żadna specyficzna dla ważenia procentowego informacja nie jest uaktywniona. Poszczególne wartości drukowane są przez naciśnięcie przycisku «F» lub automatycznie, jeśli uaktywniono funkcję drukowania automatycznego (patrz rozdział 6.2.4).

93 Aplikacja Ważenie Procentowe 93 Linia stopki wydruku Na drugiej i trzeciej stronie tego menu podrzędnego użytkownik może wskazać te informacje dodatkowe dla ważenia procentowego, które mają zostać wydrukowane w linii stopki raportu ważenia po wynikach (pojedyncze wartości): Dostępne są takie same nastawy, jak dla linii nagłówka oraz wartości indywidualnych ( Referencja%, Referencja, Nominaln., +Tol oraz Tol, jak opisano powyżej). Nastawa fabryczna: Podpis ; żadna specyficzna dla ważenia procentowego informacja nie jest uaktywniona W celu wydrukowania linii stopki należy nacisnąć przycisk funkcyjny Stopka. Przykładowy wydruk wyników ważenia procentowego zamieszczono w rozdziale Praca z aplikacją Ważenie procentowe W tym podrozdziale przedstawiony zostanie sposób korzystania z aplikacji Wazenie Procentowe. Naturalnie, także tutaj możliwe jest wprowadzanie wartości tary, zmiana rozdzielczości wyniku ważenia, korzystanie z identyfikatorów itd. Z tymi zagadnieniami użytkownik zapoznał się już w aplikacji Wazenie (rozdział 6.3) i dlatego nie będą one ponownie omawiane w tej części Zwykłe ważenie procentowe Nastawy wstępne Przed rozpoczęciem ważenia procentowego należy najpierw uaktywnić przycisk funkcyjny, pokazany po lewej stronie (rozdział ), tak aby możliwe było określenie wartości odniesienia. Fabryczne uaktywnione zostają oba pola informacyjne Referencja% (wartość odniesienia w procentach) oraz Referencja (bezwzględna wartość ciężaru odniesienia) (rozdział ). Ustalenie ciężaru odniesienia sztuki Umieścić ciężar odniesienia na szalce wagi i następnie nacisnąć przycisk funkcyjny Ust.100%. Po ustabilizowaniu się wyniku ważenia wyznaczony ciężar zostaje zapisany jako wartość odniesienia. Zostaje wyświetlony wynik oraz w polu informacyjnym Referencja% pokazana zostaje wartość odniesienia (100%), natomiast w polu informacyjnym Referencja bezwzględna wartość ciężaru odniesienia. Przeprowadzenie ważenia procentowego Po wyznaczeniu wartości referencyjnej należy umieścić ważoną próbkę na szalce. Na wyświetlaczu pokazany zostanie wynik ważenia próbki jako wartość procentowa wartości odniesienia. Wskazówka: Jeśli zamiast wartości procentowej użytkownik chce znać bezwzględną wartość ciężaru próbki należy nacisnąć symbol jednostki % i wybrać żądaną jednostkę. Naciskając przycisk «F» można wydrukować wynik ważenia procentowego. Przykład wydruku zamieszczono w rozdziale

94 Aplikacja Ważenie Procentowe Ważenie procentowe do wartości docelowej Aplikacja Wazenie Procentowe wyposażona jest w dodatkowe funkcje, dzięki czemu ważenie do zdefiniowanej wartości docelowej może być łatwiejsze. W poniższym opisie założono, że wartość odniesienia została już wyznaczona. Nastawy wstępne Aby możliwe było wprowadzenie wartości docelowej i odpowiednich tolerancji, konieczne jest uaktywnienie pokazanych obok przycisków funkcyjnych (rozdział ). Jednoczesne uaktywnienie pól informacyjnych o tych samych nazwach (rozdział ) powoduje, że zdefiniowane wartości wskazywane będą na wyświetlaczu. Nacisnąć przycisk funkcyjny Nominaln.. Wprowadzić żądaną wartość docelową (np. 130 %). Skontrolować jednostkę ciężaru docelowego, która wyświetlana jest po prawej stronie od wprowadzonej wartości. Naciśnięcie pola z jednostką powoduje wyświetlenie listy dostępnych jednostek, w tym także jednostki % (procent). Wskazówka: Jednostki nie są automatycznie przeliczane. Oznacza to, że wprowadzona w określonej jednostce wartość nie ulegnie zmianie po wybraniu innej jednostki. Po wprowadzeniu żądanej wartości należy nacisnąć przycisk OK, w celu uaktywnienia wartości docelowej. W celu wprowadzenia dokładności, z jaką ważenie ma być wykonywane, można użyć dwóch przycisków funkcyjnych +Tolerancja oraz -Tolerancja. Okno dla wprowadzeń jest takie samo, jak w przypadku definiowania wartości docelowej. Standardowo obie wartości tolerancji ustawione są na 2.5 %. Po wprowadzeniu odpowiedniej wartości procentowe należy nacisnąć przycisk OK w celu uaktywnienia tolerancji. Ważenia procentowe wykraczające poza tolerancje będą specjalnie oznaczane na wydrukach pojedynczych wartości odpowiednio znakami >T albo <T. Po wprowadzeniu wartości docelowej i tolerancji na wyświetlaczu, na graficznym wskaźniku ważenia ( SmartTrac ) pojawią się oznaczenia dla tolerancji. Ułatwiają one ważenia do wartości docelowej. Próbkę odważyć można najpierw z grubsza, aż do osiągnięcia dolnej granicy tolerancji, a następnie, jeśli to konieczne precyzyjnie dopełnić do wartości docelowej Przykład raportu z ważenia procentowego -- Wazenie Procentowe :46 Referencja% % Referencja g Nominaln. 130 % +Tol 2.50 % -Tol 2.50 % % Podpis... Po lewej stronie pokazano przykładowy wydruk raportu z ważenia procentowego zawierający wartość docelową i tolerancje. Wielkości, które drukowane są w linii nagłówka, jako wartości pojedyncze, oraz w linii stopki zależą od indywidualnych nastaw wprowadzonych przez użytkownika (rozdział ). Poniżej opisano tylko te informacje pokazane na wydruku, które odnoszą się specyficznie do ważenia procentowego. Uwagi dotyczące pozostałych informacji znaleźć można w rozdziale Referencja% : Wartość odniesienia w procentach (zawsze 100%). Referencja : Nominaln. : Bezwzględna wartość ciężaru odniesienia. Ustalona wartość docelowa (w tym przykładzie w jednostkach % ). +Tol : Ustalona wartość tolerancji dodatniej w %. Tol : Ustalona wartość tolerancji ujemnej w % : Wynik ważenia jako procent wartości odniesienia.

95 Aplikacja Liczenie Sztuk Aplikacja Liczenie Sztuk W rozdziale tym opisana została aplikacja Liczenie Sztuk. Użytkownik znajdzie tu informacje dotyczące praktycznych aspektów korzystania z tej aplikacji oraz jej specyficznych nastaw. (Informacje o nastawach systemu, które nie są specyficzne dla aplikacji zamieszczono w rozdziale 5) Wprowadzenie do aplikacji Liczenie Sztuk Aplikacja Liczenie Sztuk umożliwia liczenie przedmiotów, przy czym dla ustalania ciężaru odniesienia pojedynczej sztuki dostępne są różnorodne metody. Wiele nastaw dla aplikacji Liczenie Sztuk jest identyczna z nastawami dostępnymi w aplikacji Wazenie. W aplikacji liczenia sztuk dostępnych jest jednak kilka dodatkowych nastaw oraz funkcji. W kolejnych punktach tego rozdziału opisane zostaną szczegółowo tylko te nastawy i funkcje, które różnią się od występujących w aplikacji Wazenie Wybór aplikacji I Jeżeli aplikacja Liczenie Sztuk nie jest jeszcze uruchomiona, należy nacisnąć przycisk «I». W oknie wyboru nacisnąć ikonę aplikacji. Po wybraniu aplikacji wyświetlone zostanie przedstawione obok okno. Fabrycznie dla liczenia sztuk uaktywnione są niektóre specyficzne przyciski funkcyjne oraz specjalne pola informacyjne. Nastawy te oraz wszystkie pozostałe, dostosować można do indywidualnych potrzeb użytkownika, zgodnie z opisem zamieszczonym poniżej. Uwagi: Jeśli waga nie wyświetla pól informacyjnych, należy nacisnąć przycisk funkcyjny Wyswietl., aby zmniejszyć rozmiar wyświetlanego wyniku i w ten sposób uzyskać miejsce na pola informacyjne Nastawy dla aplikacji Liczenie Sztuk Dla liczenia sztuk dostępne są różnorodne specyficzne nastawy, które umożliwiają dopasowanie aplikacji do indywidualnych potrzeb użytkownika Przegląd J Dostęp do specyficznych nastaw aplikacji uzyskać można przez naciśnięcie przycisku «J». Po naciśnięciu przycisku wyświetlona zostanie pierwsza z łącznie 4 stron menu.

96 Aplikacja Liczenie Sztuk 96 Poza nielicznymi wyjątkami, nastawy dostępne dla aplikacji Liczenie Sztuk są identyczne z nastawami dla aplikacji Wazenie (podrozdział 6.2). W związku z tym poniżej opisane zostały jedynie odmienne nastawy. Dotyczą one następujących menu: St.Szt. : Ustalenie stałej liczby sztuk odniesienia. Przyciski Funkcyjne : Dla liczenia sztuk dostępne są dodatkowe przyciski funkcyjne. Pole Informacyjne : Dla liczenia sztuk dostępne są dodatkowe pola informacyjne. Wyswietlana Jednostka oraz Jednost. Inform. : Dla liczenia sztuk dostępna jest dodatkowa jednostka PCS (sztuki). Protokol : Dla wydruku wyników liczenia sztuk dostępne są dodatkowe informacje. W kolejnych punktach przedstawiono szczegóły dotyczące specyficznych nastaw dla aplikacji Liczenie Sztuk Wprowadzenie stałej liczby sztuk odniesienia W menu St.Szt. ustalić można stałą liczbę sztuk, do której odnosić się będzie przycisk funkcyjny St.Szt. (rozdział ). Po naciśnięciu odpowiedniego przycisku pojawi się okno wprowadzeń z klawiaturą numeryczną, która umożliwia zdefiniowanie żądanej liczby sztuk odniesienia. Podczas liczenia sztuk, za każdym razem, gdy naciśnięty zostanie przycisk funkcyjny St.Szt. (wyświetlany jako Stala n, gdzie n jest wprowadzoną liczbą sztuk odniesienia) ciężar odczytywany przez wagę dzielony jest przez wprowadzoną, stałą liczbę sztuk odniesienia. W ten sposób ustalany jest ciężar odniesienia pojedynczej sztuki, który jest podstawą dla funkcji liczenia sztuk. Nastawa fabryczna: Specjalne przyciski funkcyjne dla liczenia sztuk Na pierwszych trzech stronach menu przycisków funkcyjnych dla liczenia sztuk dostępne są następujące nastawy: St.Szt. : ZmnSzt : MasaSzt : M+ : Wynik : Ustala ciężar odniesienia pojedynczej sztuki za pośrednictwem zdefiniowanej stałej liczby sztuk (rozdział ). Wprowadzona liczba sztuk odniesienia wyświetlana jest poniżej ikony przycisku (np. Stala10 ). Wolny wybór liczby sztuk odniesienia (rozdział ). Wprowadzanie znanego ciężaru odniesienia sztuki. Zapisuje aktualną liczbę sztuk w pamięci wagi (rozdział ). Otwiera okno z wynikami liczenia sztuk (rozdział ).

97 Aplikacja Liczenie Sztuk 97 Usun Wynik : Usun Ostat : Nominaln. : Abs/Rozn : +Tol i - Tol : Max n : Kasuje zapisane w pamięci wartości serii liczenia sztuk (rozdział ). Kasuje ostatnio zapisaną liczbę sztuk (rozdział ). Ustalenie żądanej docelowej liczby sztuk (rozdział ). Liczba ta służy także jako odniesienie dla tolerancji (opisane poniżej). Przełącza wskazanie ciężaru pomiędzy odważoną już liczbą sztuk a liczbą sztuk pozostałą do odważenia dla osiągnięcia docelowej liczby sztuk (rozdział ). Ustalanie dokładności (tolerancji) dla liczenia sztuk (rozdział ). Ustalanie maksymalnej liczby liczeń w serii liczenia sztuk (rozdział ). Pozostałe przyciski funkcyjne odpowiadają przyciskom występującym w aplikacji Wazenie (rozdział 6.2.2). Nastawa fabryczna: Uaktywnione są przyciski MasaSzt, St.Szt., ZmnSzt oraz Wyswietl. (w tej kolejności) Specjalne pola informacyjne dla liczenia sztuk Na pierwszych trzech stronach menu pól informacyjnych dla liczenia sztuk dostępne są następujące nastawy: Ref. Szt. : MasaSzt : n : x : s i s.rel : Suma : >T+ i <T- : Min i Max : Rozn. : Nominaln. : +Tol i - Tol : Wybrana liczba sztuk odniesienia. Ciężar odniesienia dla jednej sztuki. Liczba przeprowadzonych i zapisanych w pamięci liczeń w serii. Średnia liczba sztuk dla wszystkich liczeń w serii. Odchylenie standardowe w serii liczenia sztuk jako wartość bezwzględna lub procentowa. Suma liczby sztuk z wszystkich procedur liczenia w serii. Liczba przeprowadzonych procedur liczenia, które przekroczyły górną względnie dolną granicę tolerancji. Najmniejsza względnie największa liczba sztuk osiągnięta w serii liczenia sztuk. Różnica między największą i najmniejszą liczbą sztuk w serii liczenia sztuk. Pokazuje docelową liczbę sztuk wprowadzoną za pośrednictwem przycisku funkcyjnego o tej samej nazwie. Pola te pokazują tolerancje wprowadzone za pośrednictwem przycisków funkcyjnych o tej samej nazwie. Pozostałe pola informacyjne odpowiadają polom występującym w aplikacji Wazenie (rozdział 6.2.2). Nastawa fabryczna: Uaktywnione są przyciski MasaSzt. oraz Ref.Szt. (w tej kolejności).

98 Aplikacja Liczenie Sztuk Dodatkowa jednostka dla liczenia sztuk W menu Wyswietlana Jednostka oraz Jednost. Inform., obok znanych jednostek pomiaru, dostępna jest dodatkowo jednostka PCS (sztuki). Wskazówka: Dla liczenia sztuk nie jest konieczny odrębny wybór jednostki PCS, ponieważ podczas ustalania ciężaru odniesienia sztuki wskazywana jednostka przełącza się automatycznie na PCS. Po ustaleniu ciężaru odniesienia sztuki można w każdej chwili wybrać żądaną jednostkę (chyba, że w trakcie serii liczenia sztuk do pamięci wagi wprowadzona została już jakaś wartość; w tym przypadku przełączanie jednostek między PCS a innymi możliwe będzie dopiero po zakończeniu aktualnej serii liczenia sztuk). Nastawa fabryczna: g (gramy) w menu Wyswietlana Jednostka oraz Jednost. Inform Specjalne informacje dla wydruków protokołów liczenia sztuk Opisane poniżej, dodatkowe nastawy dla liczenia sztuk dostępne są w trzech menu podrzędnych, w których zdefiniować można nagłówek wydruku, wydruk pojedynczych wartości oraz wydruk wyniku. Wskazówka: Pozostałe informacje dostępne dla wydruku odpowiadają informacjom występującym w aplikacji Wazenie (rozdział 6.2.7) i dlatego nie będą w tym miejscu opisane. Nagłówek wydruku Dodatkowe nastawy dla liczenia sztuk dostępne są na drugiej stronie menu podrzędnego Naglowek : Nom.,+Tol,-Tol : Nastawa fabryczna: Wydruk zdefiniowanej docelowej liczby sztuk i tolerancji. Nazwa Aplik. (wydrukowana zostanie nazwa Liczenie Sztuk ); informacje, specyficzne dla aplikacji liczenia sztuk nie są aktywne. Nagłówek drukowany jest automatycznie, gdy podczas serii liczenia sztuk naciśnięty zostanie przycisk funkcyjny M+ w celu zapisania w pamięci wyniku pierwszego liczenia. Nagłówek może być także wydrukowany oddzielnie przez naciśnięcie przycisku funkcyjnego Naglowek. Wydruk pojedynczych wartości Na pierwszej i drugiej stronie menu podrzędnego Pojedyn Wart. dostępne są następujące, specyficzne dla liczenia sztuk nastawy: Nom.,+Tol,-Tol : Ref. Szt. : MasaSzt : NettoSzt : Wydruk zdefiniowanej docelowej liczby sztuk i tolerancji. Wydruk wybranej liczby sztuk odniesienia. Wydruk ciężaru odniesienia sztuki. Wydruk wartości netto uzyskanej liczby sztuk. Nastawa fabryczna: ID1, NettoSzt oraz Netto. Pojedyncze wartości drukowane są automatycznie, gdy podczas serii liczenia sztuk naciśnięty zostanie przycisk funkcyjny M+. Pojedyncze wartości mogą być także drukowane oddzielnie przez naciśnięcie przycisku «F» (w tym wypadku wartości netto nie zostanie przydzielony numer odliczony przez licznik pozycji).

99 Aplikacja Liczenie Sztuk 99 Wydruk wyników Na drugiej i trzeciej stronie menu podrzędnego Wynik zdefiniować można, które informacje dodatkowe mają się znaleźć na wydruku wyników liczenia sztuk: Max n : Nom.,+Tol,-Tol : >Tol+, <Tol- : n : x : s i s.rel : Min, Max, Rozn : Suma : Suma Szt. : Ustalona, maksymalna liczba liczeń w serii. Zdefiniowana docelowa liczba sztuk i tolerancje. Liczba liczeń sztuk, które przekroczyły górną względnie dolną granicę tolerancji. Liczba przeprowadzonych liczeń w serii. Średnia liczba sztuk dla wszystkich liczeń w serii. Odchylenie standardowe jako wartość bezwzględna lub procentowa. Wskazówka: Wielkości te drukowane są tylko wtedy, gdy w pamięci zapisane są co najmniej trzy wartości, w przeciwnym razie zamiast wartości widoczne są poziome kreski. Najmniejsza, względnie największa liczba sztuk uzyskana w aktualnej serii oraz różnica pomiędzy tymi wartościami. Zsumowane wartości wyników wszystkich zapisanych liczeń w aktualnie wskazywanej jednostce. Suma liczby sztuk wszystkich zapisanych w pamięci liczeń. Nastawa fabryczna: Uaktywnione są n, x, s, s.rel, Min, Max, Rozn, Suma, Suma Szt. oraz dodatkowo Podpis i 3 Puste Linie. Protokół wyników będzie wydrukowany, gdy przy otwartym oknie wyników naciśnięty zostanie przycisk «F». Jeżeli dla serii liczenia sztuk zdefiniowano określoną liczbę liczeń ( Max n ), to wyniki będą wydrukowane automatycznie, gdy wynik ostatniego liczenia zapisany zostanie w statystyce. Przykładowy wydruk wyników liczenia sztuk zamieszczono w rozdziale Praca z aplikacją Liczenie Sztuk W tym podrozdziale przedstawiony zostanie sposób korzystania z aplikacji Liczenie Sztuk. Naturalnie, także tutaj możliwe jest wprowadzanie wartości tary, zmiana rozdzielczości wyniku ważenia, korzystanie z identyfikatorów itd. Z tymi zagadnieniami użytkownik zapoznał się już w aplikacji Wazenie (podrozdział 6.3) i dlatego nie będą one ponownie omawiane w tej części Zwykłe Liczenie Sztuk Nastawy wstępne Dla przeprowadzenia zwykłego liczenia sztuk, konieczne jest uaktywnienie przynajmniej jednego z trzech, prezentowanych obok przycisków funkcyjnych (rozdział ). Przyciski te umożliwiają ustalenie ciężaru odniesienia dla pojedynczej sztuki. Dwa pola informacyjne MasaSzt (ciężar sztuki odniesienia) oraz Ref. Szt. (liczba sztuk referencyjnych) są już uaktywnione przez producenta (rozdział ).

100 Aplikacja Liczenie Sztuk 100 Ustalenie ciężaru odniesienia sztuki Umieścić zdefiniowaną liczbę sztuk odniesienia na szalce wagi. Przy ich pomocy waga ustali przeciętny ciężar pojedynczej sztuki, który będzie odniesieniem dla dalszego liczenia sztuk. Jeżeli liczba umieszczonych na wadze sztuk odniesienia odpowiada dokładnie liczbie, która zaprogramowana została dla przycisku funkcyjnego St.Szt. (rozdział ), to należy nacisnąć ten przycisk funkcyjny (zaprogramowana liczba sztuk odniesienia wyświetlana jest poniżej ikony przycisku, np. Stala10 ). Po ustabilizowaniu się wyniku ważenia, obliczony przez wagę przeciętny ciężar sztuki przejęty zostanie jako odniesienie. W polach informacyjnych wyświetlony zostanie średni ciężar sztuki odniesienia (liczba miejsc dziesiętnych zależna jest od modelu wagi) oraz liczba sztuk odniesienia. Jeżeli na szalce wagi ułożono inną liczbę sztuk odniesienia (liczbę, która nie jest zgodna z liczbą zaprogramowaną dla przycisku St.Szt., np. 32 sztuki), to nacisnąć należy przycisk funkcyjny ZmnSzt (zmienna liczba sztuk). Wyświetlone zostanie okno, w którym podać można liczbę umieszczonych na wadze sztuk. Po potwierdzeniu wprowadzonej liczby sztuk, waga ustala ciężar odniesienia. W polach informacyjnych wyświetlony zostanie średni ciężar sztuki odniesienia oraz wprowadzona liczba sztuk odniesienia. Jeżeli ciężar sztuki jest znany, to można wprowadzić go bezpośrednio. W tym celu należy nacisnąć przycisk funkcyjny MasaSzt. Wyświetlone zostanie okno, w którym wprowadzić można znany ciężar sztuki w żądanej jednostce. Ponieważ w przypadku tej metody waga nie musi ustalać ciężaru odniesienia, to po potwierdzeniu wprowadzonego ciężaru, na wyświetlaczu wskazywany będzie bezpośrednio wynik liczenia (liczba sztuk leżących aktualnie na szalce wagi). W polach informacyjnych wyświetlony zostanie wprowadzony ciężar odniesienia oraz liczba sztuk odniesienia 1 (ponieważ wprowadzony został ciężar pojedynczej sztuki). Przeprowadzenie liczenia sztuk Po ustaleniu ciężaru odniesienia, umieścić przeznaczone do liczenia sztuki na szalce wagi. Na wyświetlaczu pojawi się ustalona liczba sztuk. Wskazówka: Dla wyświetlenia wartości ciężaru umieszczonych na szalce elementów, należy nacisnąć na wyświetlaczu jednostkę PCS i wybrać żądaną jednostkę wagową. Uzyskany wynik można wydrukować naciskając przycisk «F». Przykład wydruku zamieszczony został w rozdziale

101 Aplikacja Liczenie Sztuk Sumowanie i statystyczna rejestracja wyników liczenia sztuk Nastawy wstępne Dla sumowania oraz statystycznej rejestracji wyników liczenia sztuk, konieczne jest uaktywnienie przynajmniej trzech, prezentowanych obok przycisków funkcyjnych (rozdział ) oraz przynajmniej jednego przycisku funkcyjnego dla ustalania ciężaru odniesienia (rozdział ). Dodatkowo, zalecamy uaktywnienie obu prezentowanych obok przycisków funkcyjnych, które umożliwiają kasowanie błędnych wartości ( Usun Ostat ) i ustalanie liczby liczeń w serii liczenia sztuk ( Max n ). Dla optymalnego korzystania z funkcji statystyki, do wagi powinna być podłączona drukarka. W przeciwnym razie zalecamy uaktywnienie czterech pól informacyjnych, które będą najistotniejsze dla użytkownika korzystającego z funkcji statystyki (np. n, x oraz s, patrz rozdział ). Postępowanie Jeżeli znana jest liczba liczeń, które mają być przeprowadzone w serii, to użytkownik może nacisnąć przycisk funkcyjny Max n i wprowadzić liczbę liczeń ( ). Po przeprowadzeniu ostatniego liczenia seria zostanie automatycznie zakończona, pojawi się okno wyników i uruchomiony zostanie ich wydruk. Wskazówka: Przycisk funkcyjny Max n jest aktywny tylko wtedy, gdy system statystyki nie zawiera jeszcze żadnych wartości. Jeżeli dla Max n wprowadzone zostanie 0 (zero), to seria nie będzie limitowana i wówczas system statystyki zarejestrować może do 999 liczeń. Jeżeli do liczenia sztuk używany jest pojemnik, należy go umieścić na szalce i nacisnąć przycisk «H» w celu wytarowania wagi. Ustalić ciężar odniesienia przy pomocy żądanej metody (stała liczba sztuk odniesienia, dowolna liczba sztuk odniesienia lub wprowadzenie znanego ciężaru odniesienia, patrz rozdział ). Przeprowadzić pierwsze Liczenie Sztuk i nacisnąć przycisk funkcyjny M+ dla przejęcia ciężaru do statystyki. Gdy tylko wartość ciężaru się ustabilizuje (znikną poziome linie na wyświetlaczu), następuje wprowadzenie jej do systemu statystyki. Wraz z wynikiem bieżącego liczenia sztuk (wartość pojedyncza) wydrukowany zostanie również nagłówek (rozdział ). Usunąć sztuki z pierwszego liczenia z szalki wagi. Przeprowadzić kolejno pozostałe liczenia serii. Każdy wynik potwierdzać przyciskiem funkcyjnym M+, usuwać próbki i tarować wagę. Po każdym wprowadzeniu wyniku ważenia do statystyki nastąpi jego automatyczny wydruk. Wskazówki Jeżeli naciśnięty zostanie przycisk funkcyjny M+, a wcześniej nie nastąpiła żadna zmiana obciążenia wagi, to wyświetlony zostanie komunikat błędu. Zapobiega to ponownemu wprowadzeniu tej samej wartości.

102 Aplikacja Liczenie Sztuk 102 Jeżeli omyłkowo zapisano nieprawidłowy wynik liczenia sztuk, to przy pomocy przycisku funkcyjnego Usun Ostat można wykasować wartość zapisaną ostatnio w statystyce. Przycisk ten aktywny jest tylko wtedy, gdy w pamięci zostały już zapisane jakieś wartości. W innym razie przycisk wyświetlany jest w kolorze szarym i jego naciśnięcie nie wywołuje żadnego efektu. Po wykasowaniu wartości przycisk dezaktywuje się i będzie ponownie aktywny po wprowadzeniu do statystyki następnej wartości. Po przeprowadzeniu wszystkich liczeń w danej serii, należy nacisnąć przycisk funkcyjny Wynik (przycisk ten aktywny jest tylko wtedy, gdy w pamięci zostały już zapisane jakieś wartości, w innym razie przycisk wyświetlany jest w kolorze szarym i jego naciśnięcie nie wywołuje żadnego efektu). Powoduje to tymczasowe zakończenie serii liczenia sztuk i otwarcie okna z wynikami (mimo to serię liczenia można kontynuować w dowolnym momencie). Wskazówka: Jeżeli przy pomocy przycisku funkcyjnego Max n wprowadzono maksymalną liczbę liczeń w serii, to po zarejestrowaniu ostatniego liczenia automatycznie otworzy się okno wyników i wyświetlony zostanie komunikat informujący o osiągnięciu maksymalnej liczby liczeń. Okno wyników zawiera wyniki serii liczenia sztuk (wyświetlane są informacje, które zostały wybrane do wydruku, patrz rozdział ). Należy wziąć pod uwagę wskazówki zawarte w rozdziale dotyczące jednostek, rozdzielczości i dokładności wyświetlanych wartości. Jeżeli okno wyników składa się z kilku stron, to w dolnej jego części wyświetlane są strzałki umożliwiające zmianę kolejnych stron na wyświetlaczu. Protokół wyników zostanie wydrukowany po naciśnięciu przycisku «F». Przykład pełnego wydruku zawierającego wszystkie wartości statystyczne zamieszczono w rozdziale W celu definitywnego zakończenia aktualnej serii liczenia sztuk i zwolnienia pamięci wagi dla kolejnej serii, należy nacisnąć przycisk funkcyjny Usun Wynik (ze względów bezpieczeństwa wyświetlony zostanie komunikat żądający potwierdzenia, zanim aktualne wartości statystyczne zostaną skasowane). Wskazówka: Jeżeli system statystyki nie zawiera żadnych wartości, to przycisk ten jest nieczynny i dlatego wyświetlany w kolorze szarym.

103 Aplikacja Liczenie Sztuk Naliczanie sztuk do wartości docelowej Aplikacja Liczenie Sztuk oferuje dodatkowe funkcje, które ułatwiają użytkownikowi naliczanie sztuk do ustalonej wartości docelowej. Z funkcji tych korzystać można zarówno w przypadku pojedynczych liczeń jak i serii liczeń z zastosowaniem statystyki. W poniższym opisie założono, że ciężar odniesienia dla liczenia sztuk został już ustalony. Nastawy wstępne Aby możliwe było wprowadzenie wartości docelowej i odpowiednich tolerancji, konieczne jest uaktywnienie pokazanych obok przycisków funkcyjnych (rozdział ). Jednoczesne uaktywnienie pól informacyjnych o tych samych nazwach (rozdział ) powoduje, że zdefiniowane wartości wskazywane będą na wyświetlaczu. Dodatkowo zalecamy także uaktywnienie przycisku funkcyjnego Abs/Rozn, który umożliwia przełączania wskazania ciężaru pomiędzy odważoną już ilością a ilością pozostałą do odważenia dla osiągnięcia ciężaru docelowego. Postępowanie Wskazówka: Jeżeli system statystyki zawiera już jakieś wartości, to przyciski funkcyjne dla wprowadzania wartości docelowej i tolerancji są wyłączone. W takim przypadku przed wprowadzeniem wartości docelowej i tolerancji należy wykasować pamięć statystyki używając przycisku funkcyjnego Usun Wynik. Nacisnąć przycisk funkcyjny Nominaln.. Wprowadzić żądaną wartość docelową. Sprawdzić jednostkę ciężaru docelowego, która wyświetlana jest po prawej stronie od wprowadzonej wartości. Naciśnięcie pola z jednostką powoduje wyświetlenie listy dostępnych jednostek, w tym także jednostki PCS (sztuki). Wskazówka: Jednostki nie są automatycznie przeliczane. Oznacza to, że wprowadzona w określonej jednostce wartość nie ulegnie zmianie po wybraniu innej jednostki. Po wprowadzeniu żądanej wartości należy nacisnąć przycisk OK, celem uaktywnienia wartości docelowej. Przy pomocy przycisków funkcyjnych +Tolerancja i -Tolerancja określić można dokładność, z jaką ma się odbywać liczenie. Okno dla wprowadzeń jest takie samo, jak w przypadku definiowania wartości docelowej. Standardowo obie wartości tolerancji ustawione są na 2.5 %. Po wprowadzeniu odpowiedniej wartości należy nacisnąć przycisk OK, w celu uaktywnienia tolerancji. Liczenia wykraczające poza tolerancje będą specjalnie oznaczane na wydrukach pojedynczych wartości (odpowiednio znakami >T albo <T ). Po wprowadzeniu wartości docelowej i tolerancji na wyświetlaczu, na graficznym wskaźniku ważenia SmartTrac pojawią się oznaczenia dla tolerancji. Ułatwiają one ważenia do wartości docelowej. Próbkę odważyć można najpierw z grubsza, aż do osiągnięcia dolnej granicy tolerancji, a następnie, jeśli to konieczne precyzyjnie dopełnić do wartości docelowej.

104 Aplikacja Liczenie Sztuk Przykład wydruku wyników liczenia sztuk z wartościami statystycznymi ---- Liczenie Sztuk :34 Typ Wagi XS204 Mostek Wagowy SNR: Terminal SNR: Nominaln PCS +Tol 2.50 % -Tol 2.50 % Ref. Szt. 10 PCS MasaSzt g NettoSzt. 110 PCS PCS Ref. Szt. 10 PCS MasaSzt g NettoSzt. 105 PCS 2<T 105 PCS Ref. Szt. 10 PCS MasaSzt g NettoSzt 109 PCS PCS Max n 3 >T+ 0 <T- 1 n 3 x PCS s PCS s.rel 2.45 % Min 105 PCS Max 110 PCS Rozn. 5 PCS Suma PCS Suma Szt. 324 PCS Podpis... Rysunek obok pokazuje przykład wydruku wyników liczenia sztuk zawierającego wartości statystyczne. Od indywidualnych nastaw zdefiniowanych dla wydruku zależy, które informacje drukowane są w nagłówku, jako pojedyncze wartości oraz jako wynik (rozdział ). Poniżej opisano tylko informacje specyficzne dla liczenia sztuk i przynależne im wartości statystyczne, które występują w zamieszczonym obok przykładzie wydruku. Uwagi dotyczące pozostałych informacji znaleźć można w rozdziale Nominaln. : +Tol : -Tol : Ref. Szt. : MasaSzt : NettoSzt. : Ustalona wartość docelowa (tutaj jako liczba sztuk). Ustalona wartość tolerancji dodatniej (tutaj jako liczba sztuk). Ustalona wartość tolerancji ujemnej (tutaj jako liczba sztuk). Liczba sztuk odniesienia w danym liczeniu. Ciężar odniesienia sztuki w danym liczeniu. Uzyskana w danym liczeniu liczba sztuk netto : Kolejne numery i wyniki netto poszczególnych liczeń sztuk w serii. Dla każdego liczenia, którego wynik leży poza wprowadzonymi tolerancjami, pojawia się specjalne oznaczenie >T lub <T (w tym przykładzie drugie liczenie). Uwaga: Wyniki te drukowane są w aktualnie wskazywanej na wyświetlaczu jednostce (nie musi być to PCS ). Max n : >T+, <T- : n : x : s : s.rel : Min : Max : Rozn. : Suma : Zdefiniowana liczba liczeń w serii. Liczba liczeń sztuk w serii leżących poza granicami tolerancji. W tym przykładzie, wynik drugiego liczenia sztuk znajduje się poniżej dolnej granicy tolerancji. Liczba zarejestrowanych liczeń. Średnia liczba sztuk we wszystkich zarejestrowanych liczeniach. Wartość drukowana jest z aktualnie wyświetlaną jednostką, w tym przykładzie PCS. Rozdzielczość drukowanej wartości jest większa niż poszczególnych mierzonych wartości o największej rozdzielczości. Odchylenie standardowe w obrębie serii. Wartość drukowana jest z aktualnie wyświetlaną jednostką, w tym przykładzie PCS. Do rozdzielczości odnosi się taki sam komentarz, jak w przypadku x (patrz powyżej). Względne odchylenie standardowe w obrębie serii (%). Wartość drukowana jest zawsze z dwoma miejscami po przecinku. Najmniejsza wartość pomiaru uzyskana w bieżącej serii. Największa wartość pomiaru uzyskana w bieżącej serii. Różnica między największą i najmniejszą wartością w aktualnej serii pomiarowej. Wartość drukowana jest z aktualnie wyświetlaną jednostką, w tym przykładzie PCS. Do rozdzielczości odnosi się taki sam komentarz, jak w przypadku x (patrz powyżej). Całkowity wynik z wszystkich zapisanych pojedynczych pomiarów. Uwaga: Wynik pokazywany jest w aktualnie wyświetlanych jednostkach, którymi nie muszą być PCS. Suma Szt. : Całkowita liczba sztuk (zsumowany wynik wszystkich zarejestrowanych, pojedynczych liczeń w serii). Ważne informacje dotyczące interpretacji wydrukowanych wyników Wartości x oraz s są wyliczonymi wynikami i są wskazywane z większą rozdzielczością niż poszczególne wartości pomiarowe. W przypadku małych serii (mniej niż ok. 10 wartości pomiarowych) lub serii wykazujących niewielkie różnice pomiędzy wynikami, istotność ostatniego miejsca po przecinku nie może być gwarantowana. Wskazówki odnośnie wzorów zastosowanych do obliczenia tych wartości zamieszczono w rozdziale

105 Aplikacja LabX Client Aplikacja LabX Client W rozdziale tym opisana została aplikacja LabX Client. Użytkownik znajdzie tu informacje dotyczące praktycznych aspektów korzystania z tej aplikacji oraz jej specyficznych nastaw. (Informacje o nastawach systemu, które nie są specyficzne dla aplikacji zamieszczono w rozdział 5) Wprowadzenie do aplikacji LabX Client Aplikacja LabX Client rejestruje wagę jako klienta w aplikacji PC LabX balance ( LabX light balance lub LabX pro balance ). LabX balance umożliwia zdefiniowanie pełnych procedur działania, kontrolowanych dialogowo i może być wykorzystywany do zapisywania i zarządzania wartościami pomiarowymi i dodatkowymi danymi w bazie danych obsługiwanej przez PC. Po uruchomieniu aplikacji waga ustanawia połączenie z LabX balance i po pomyślnym zalogowaniu PC przejmuje nad nią kontrolę. Na wyświetlaczu wagi pokazywana jest nawigacja użytkownika dla LabX balance. Oprogramowanie PC LabX balance nie zostało opisane w tej instrukcji. Więcej informacji dotyczących pracy z oprogramowaniem znaleźć można oddzielnej instrukcji obsługi dla LabX balance. Ponieważ waga, jako LabX Client, kontrolowana jest z poziomu oprogramowania PC, LabX Client ma dostęp tylko do kilku nastaw, specyficznych dla aplikacji Wybór aplikacji I Jeśli aplikacja LabX Client nie jest jeszcze aktywna, należy nacisnąć przycisk «I». W oknie wyboru należy nacisnąć ikonę aplikacji. Po wybraniu aplikacji, waga próbuje ustanowić połączenie z oprogramowaniem LabX balance na PC. Jeśli logowanie przebiegło pomyślnie, na wyświetlaczu pokazywana jest nawigacja użytkownika dla LabX balance. Dalsze informacje można znaleźć w instrukcji obsługi LabX balance.

106 Nowelizacja oprogramownia Nowelizacja oprogramownia METTLER TOLEDO stale ulepsza swoje oprogramowanie w celu poprawy jakości pracy klientów. Abyście Państwo, klienci, mogli szybko i łatwo skorzystać z unowocześnień, firma METTLER TOLEDO udostępnia najnowsze wersje oprogramowania przez Internet. Dostęp do oprogramowania przez Internet został przygotowany przez Mettler-Toledo AG z wykorzystaniem procedur zgodnych z wytycznymi normy ISO Mettler-Toledo AG nie bierze jednak na siebie odpowiedzialności za konsekwencje wynikające z używania oprogramowania Zasada działania Wszystkie istotne informacje i nowelizacje dla wagi użytkownik może znaleźć na stronie METTLER TOLEDO pod adresem: Zachęcamy do utworzenia w używanej przeglądarce internetowej skrótu dla tego adresu, tak aby w przyszłości ułatwić sobie dostęp do strony. Oprogramowanie wagi jest wczytywane do Państwa komputera z wykorzystaniem tzw. e-loader II. Użytkownik może korzystać z tego programu do wczytania oprogramowania do wagi. e-loader II umożliwia także zapisanie nastaw wagi przed wczytaniem nowego oprogramowania. Po zakończeniu procedury nowelizacji zapisane nastawy można ponownie wczytać do wagi. Jeśli wybrana nowelizacja zawiera aplikację, która nie jest opisana w tej instrukcji (lub która została w między czasie unowocześniona), odpowiednią instrukcję można wczytać w formacie Adobe Acrobat PDF. Do odczytania dokumentów PDF potrzebny będzie program Adobe Acrobat Reader ( Kolejne rozdziały zawierają szczegółowe informacje dotyczące nowelizacji oprogramowania przez Internet oraz wczytywania go do wagi Wymagania Minimalne wymagania do pobierania aplikacji z Internetu i wczytywania ich do wagi są następujące: PC z systemem operacyjnym Microsoft Windows (wersje 98, 98SE, ME, NT 4.0, 2000 lub XP) Podłączenie do Internetu i przeglądarka internetowa Kabel łączący wagę z komputerem (kabel RS232, wtyczka 9-pin sub-d m/f, nr katalogowy ) 13.3 Nowelizacja oprogramowania przez Internet Pierwszym krokiem jest wczytanie oprogramowania z Internetu do komputera użytkownika: Połączyć komputer z Internetem. W przeglądarce wybrać adres internetowy i kliknąć połączenie Software. Wybrać odpowiedni dla Państwa wagi zestaw nowelizujący oprogramowanie. Wprowadzić informacje wymagane do rejestracji. Wczytać oprogramowanie do komputera. Przed zainstalowaniem oprogramowania e-loader II, należy przeczytać rozdział 13.4

107 Nowelizacja oprogramownia Wczytywanie do wagi nowego oprogramowania Zanim wczytane z Internetu oprogramowanie można przesłać do wagi, należy ją podłączyć kablem RS232 do złącza szeregowego komputera. Uwaga: Kabel musi być podłączony do interface u RS232C, który jest fabrycznie zainstalowany w wadze na stałe! Parametry interface u wagi należy ustawić następująco (szczegółowe informacje o nastawach systemu znajdują się w rozdziale 5.6). Jako urządzenie zewnętrzne należy wybrać Host i następnie zdefiniować następujące parametry komunikacji: Baud rate: 9600, parity: 8 bits/none, Handshake: None, end of line: <CR><LF>, character set: ANSI/WIN. Upewnić się, czy odpowiednie parametry komunikacji w komputerze są ustawione na te same wartości. Uruchomić uzyskany z Internetu program instalacyjny e-loader II VXXX ( XXX jest miejscem na numer wersji). Program ten instaluje e-loader II w komputerze użytkownika. Dalej należy postępować zgodnie z instrukcjami prowadzącymi krok po kroku przez procedurę instalacji. Po instalacji e-loader II uruchomi się automatycznie. Rysunek obok przedstawia ekran startowy programu. Należy wybrać interface w komputerze użytkownika, do którego podłączona jest waga (jeśli zajdzie taka potrzeba, nastawę tę można zmienić w dowolnym momencie w menu Option COM Port ). Po wybraniu interfejsu należy kliknąć Proceed Pojawi się okno komunikatu przypominające, że w wadze musi być używany standardowy interface RS232C. Wyświetlane są także ponownie parametry pracy interfejsu (patrz wyżej). Zamknąć okno klikając OK. W nastawach fabrycznych, e-loader II prowadzi użytkownika przez proces aktualizacji korzystając z języka angielskiego. Aby zmienić język komunikacji należy wejść do menu Options Language i wybrać żądany język. e-loader II będzie wtedy podawał wszystkie instrukcje i komunikaty w wybranym przez użytkownika języku. Poniższe rysunki i informacje opierają się na wersji angielskiej. Przed aktualizacją oprogramowania wagi, w menu Help należy sprawdzić, czy komunikacja z wagą działa poprawnie. (W podanym obok przykładzie e-loader II potwierdza poprawne podłączenie wagi). Jeśli e-loader II komunikuje, że waga nie jest podłączona, należy najpierw sprawdzić, czy wybrano właściwy interfejs, następnie, jeśli będzie to potrzebne sprawdzić, czy nastawy komunikacji w wadze i komputerze są poprawne i pasują do siebie.

108 Nowelizacja oprogramownia 108 Po wybraniu właściwych nastaw i sprawdzeniu poprawności działania komunikacji można rozpocząć procedurę aktualizacji oprogramowania. Kliknąć Start Software Update Procedure. Postępować zgodnie z instrukcjami wyświetlanymi przez e-loader II; będzie on prowadził użytkownika krok po kroku przez procedurę. Najpierw e-loader II zapyta, czy w komputerze mają być zapisane bieżące nastawy wagi. Zalecamy wykonanie tego kroku. Uchroni to użytkownika przed ponownym wprowadzaniem wszystkich nastaw wagi, ponieważ podczas aktualizacji oprogramowania zostaną przywrócone wszystkie nastawy fabryczne. Na końcu procedury e-loader II zapyta, czy ponownie wpisać do wagi zapamiętane uprzednio nastawy użytkownika. Przed rozpoczęciem aktualnej procedury nowelizacji, użytkownik ma możliwość zdefiniowania identyfikatora Secure ID, aby zabezpieczyć wagę przed niepowołanym wykonaniem procedury. W tym celu należy kliknąć przycisk Create Secure-ID. Jeśli użytkownik nie chce używać tej funkcji, należy kliknąć przycisk Continue. Secure ID jest specyficzny dla wagi i zostaje zapisany w pamięci wagi. Identyfikator Secure ID należy zapisać i przechowywać w bezpiecznym miejscu. Jeśli zostanie on zapomniany, nie będzie możliwe wykonanie kolejnej nowelizacji dla tej wagi. Zdefiniować identyfikator Secure ID i potwierdzić wprowadzając go ponownie do przeznaczonego to tego pola. Następnie kliknąć przycisk Continue. Waga wyświetla listę wykonanych nowelizacji. W tym oknie można wprowadzić identyfikator użytkownika User ID tak, aby możliwe było sprawdzenie, kto wykonywał procedurę nowelizacji oprogramowania wagi. W celu rozpoczęcia procedury nowelizacji należy kliknąć przycisk Continue. Oprogramowanie wagi składa się z oprogramowania terminala oraz oprogramowania platformy ważącej. Po wczytaniu oprogramowania terminala rozpoczyna się nowelizacja oprogramowania platformy ważącej. W tym miejscu można także zdefiniować identyfikatory Secure ID oraz User ID. Zmiana Secure ID: Identyfikator Secure ID może zostać zmieniony, gdy rozpoczyna się nowa procedura nowelizacji oprogramowania. W tym celu należy kliknąć pole Change Secure ID. Teraz można wprowadzić nowy identyfikator. Jeśli pozostawi się to pole puste, Secure ID zostaje skasowany i nie będzie już aktywny. Po zakończeniu procedury aktualizacji, można zamknąć e-loader II. Waga będzie teraz pracować z nowym oprogramowaniem.
