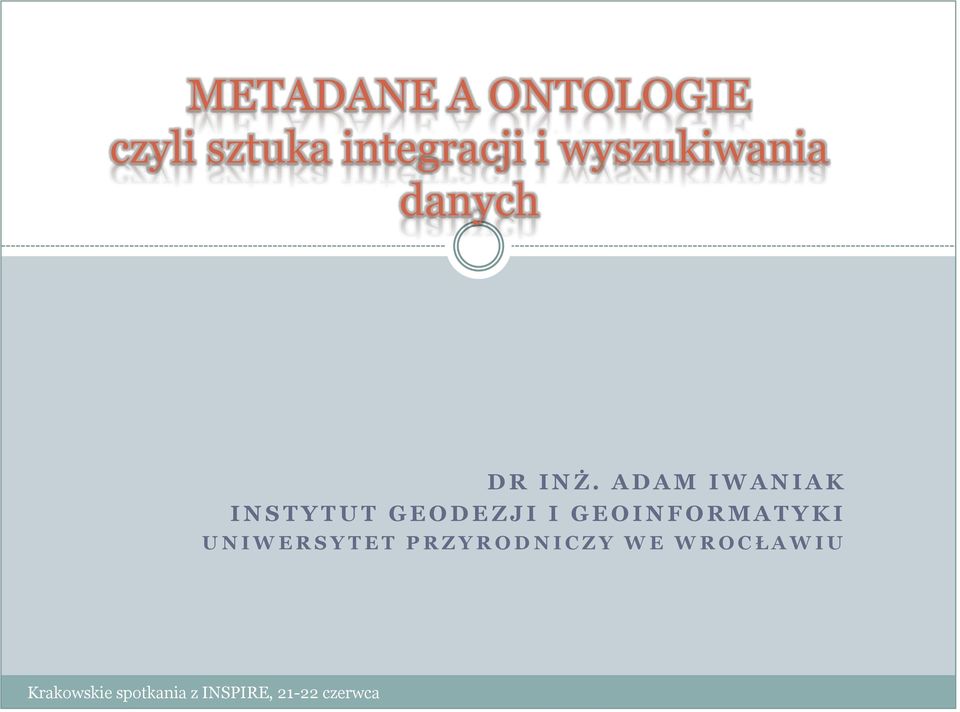

1 METADANE A ONTOLOGIE czyli sztuka integracji i wyszukiwania danych D R I N Ż. A D A M I W A N I A K I N S T Y T U T G E O D E Z J I I G E O I N F O R M A T Y K I U N I W E R S Y T E T P R Z Y R O D N I C Z Y W E W R O C Ł A W I U Krakowskie spotkania z INSPIRE, czerwca 2010

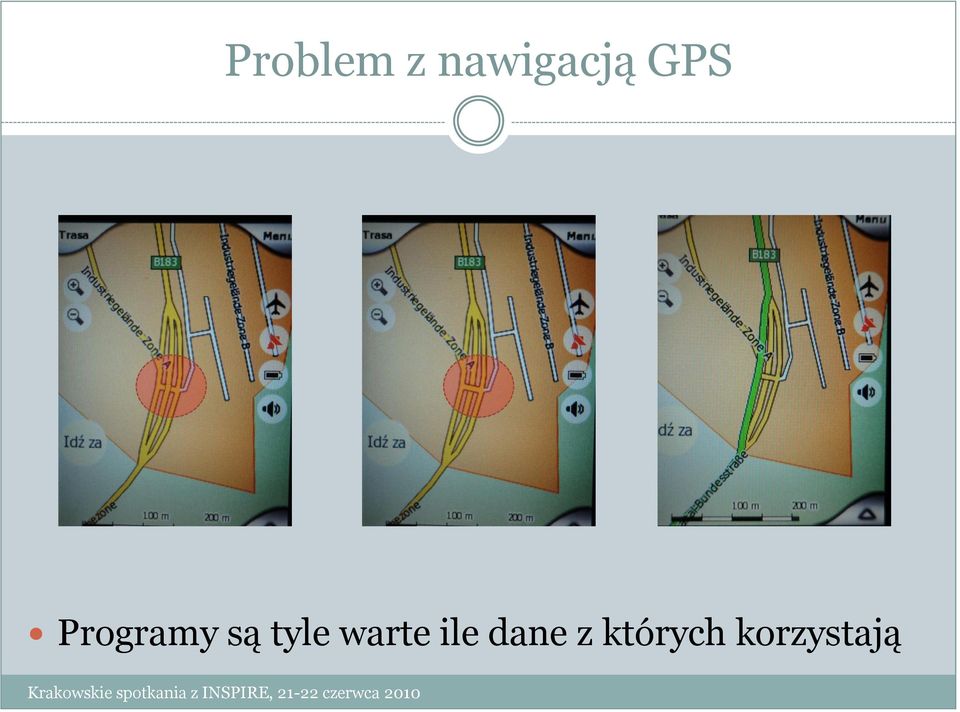

2 Krakowskie spotkania z INSPIRE, czerwca 2010 Problem z nawigacją GPS Programy są tyle warte ile dane z których korzystają Krakowskie spotkania z INSPIRE, czerwca 2010

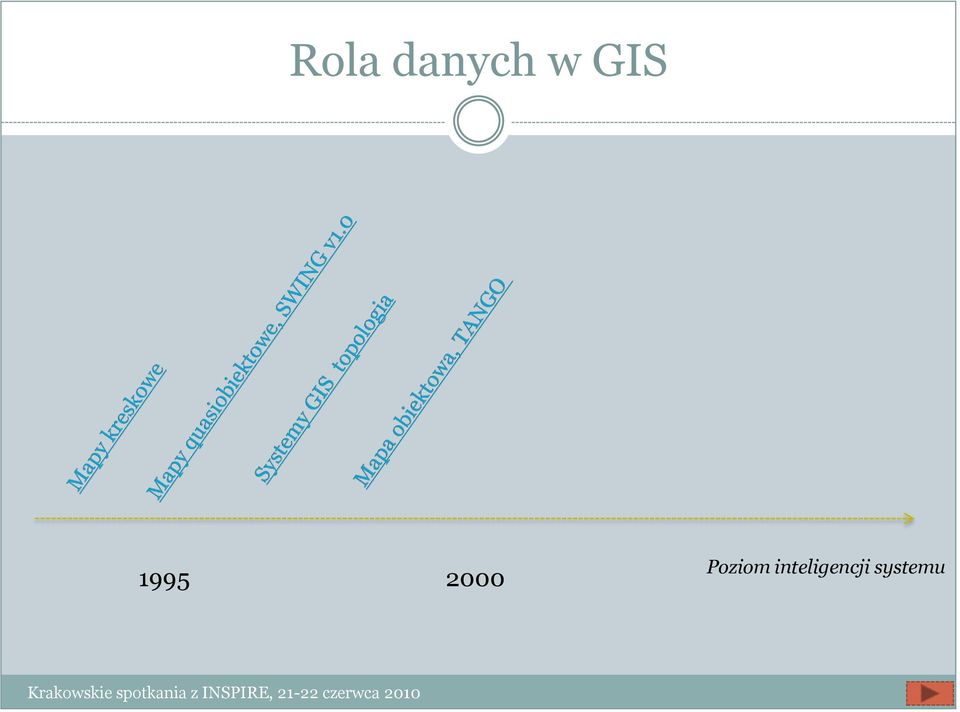

3 Rola danych w GIS Poziom inteligencji systemu Krakowskie spotkania z INSPIRE, czerwca 2010

Rola danych w SDI 2000 2005 2010 Poziom inteligencji

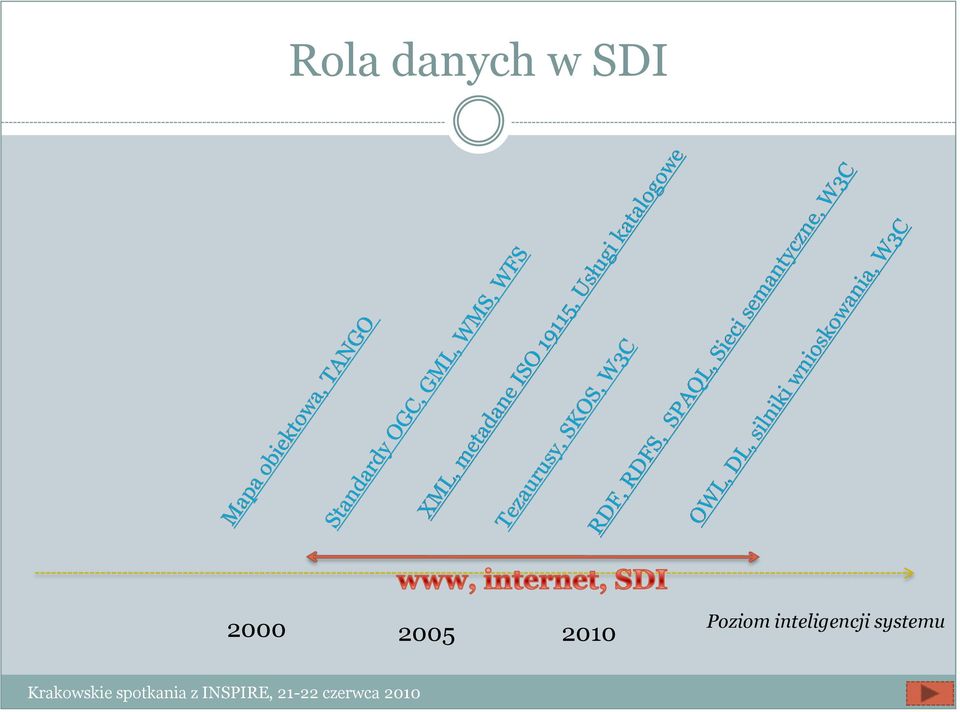

4 Rola danych w SDI Poziom inteligencji systemu Krakowskie spotkania z INSPIRE, czerwca 2010

5 dziękuję za uwagę.

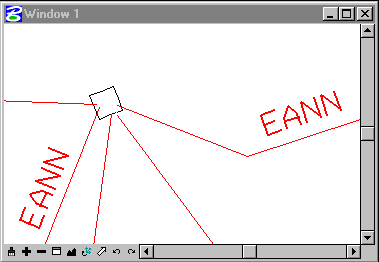

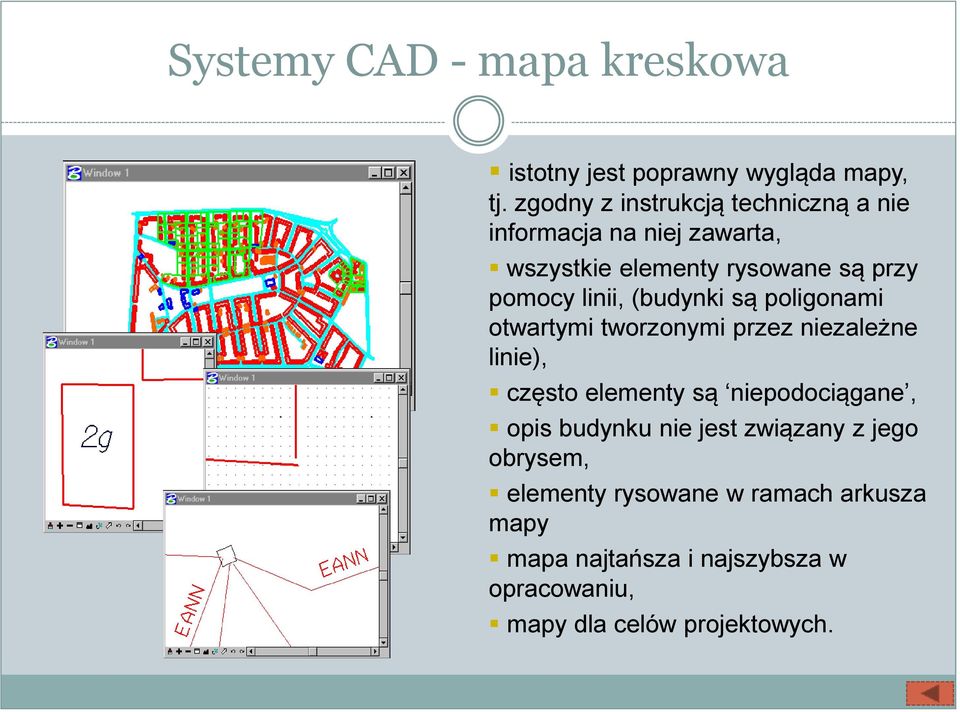

6 Systemy CAD - mapa kreskowa istotny jest poprawny wygląda mapy, tj. zgodny z instrukcją techniczną a nie informacja na niej zawarta, wszystkie elementy rysowane są przy pomocy linii, (budynki są poligonami otwartymi tworzonymi przez niezależne linie), często elementy są niepodociągane, opis budynku nie jest związany z jego obrysem, elementy rysowane w ramach arkusza mapy mapa najtańsza i najszybsza w opracowaniu, mapy dla celów projektowych.

linii, (budynki są poligonami otwartymi tworzonymi przez niezależne linie), często elementy są niepodociągane,

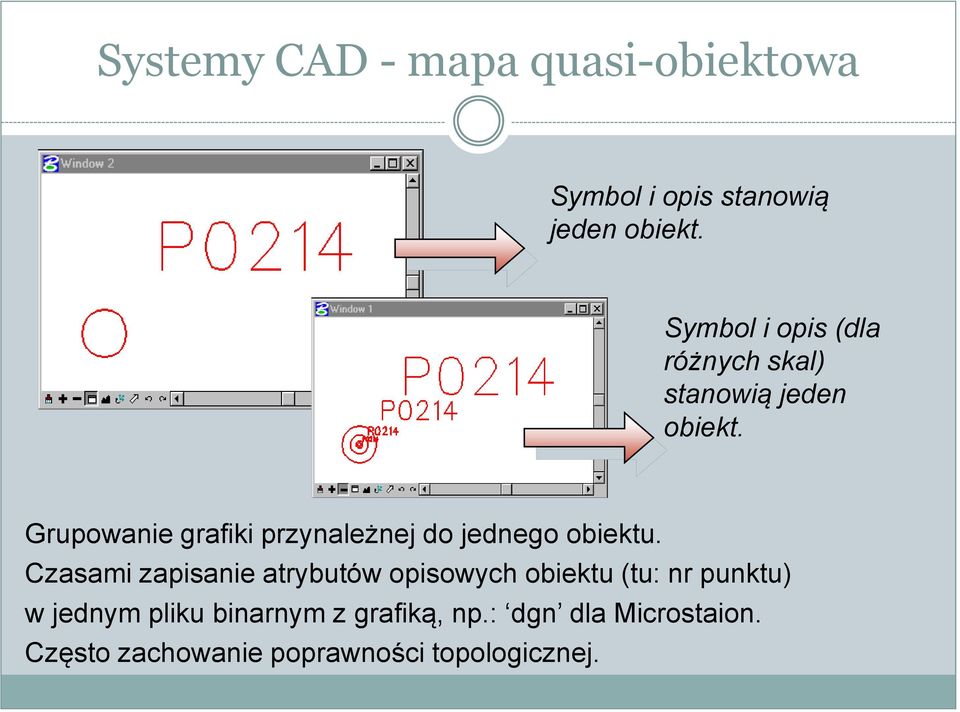

7 Systemy CAD - mapa quasi-obiektowa Symbol i opis stanowią jeden obiekt. Symbol i opis (dla różnych skal) stanowią jeden obiekt. Grupowanie grafiki przynależnej do jednego obiektu. Czasami zapisanie atrybutów opisowych obiektu (tu: nr punktu) w jednym pliku binarnym z grafiką, np.: dgn dla Microstaion. Często zachowanie poprawności topologicznej.

Grupowanie grafiki przynależnej do jednego obiektu.

Zarządzanie informacją w systemach CAD podział treści mapy na pliki (jeden plik aktywny - edytowalny, pozostałe referencyjne - możliwość podglądu), podział na warstwy (w Microstation 63), jedna

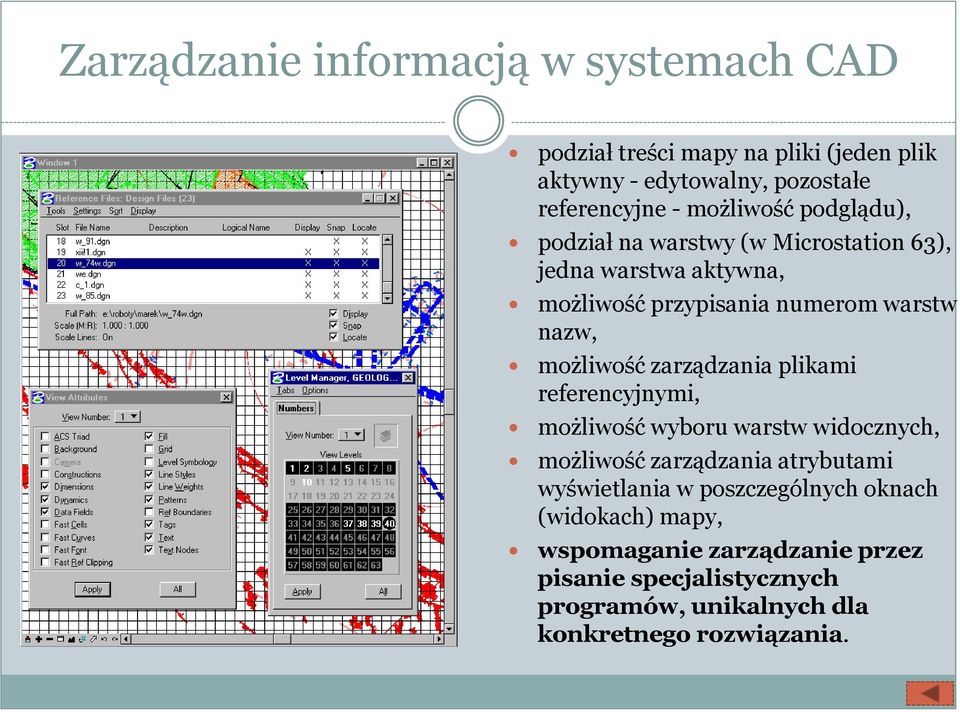

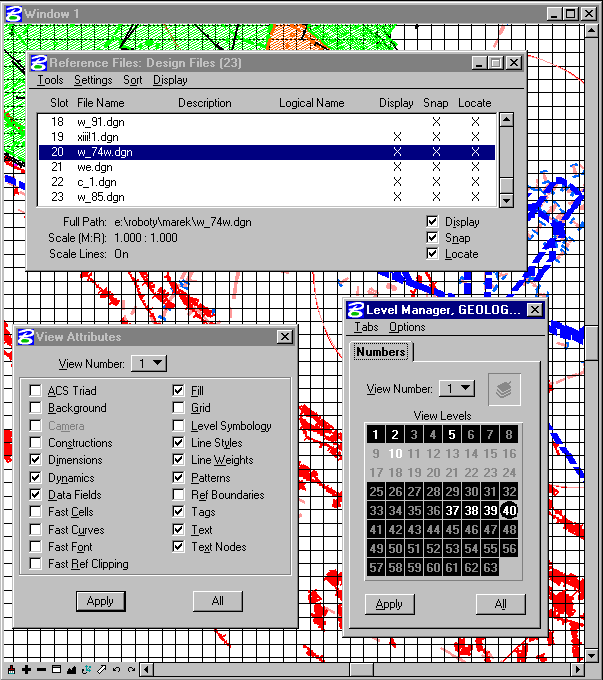

8 Zarządzanie informacją w systemach CAD podział treści mapy na pliki (jeden plik aktywny - edytowalny, pozostałe referencyjne - możliwość podglądu), podział na warstwy (w Microstation 63), jedna warstwa aktywna, możliwość przypisania numerom warstw nazw, możliwość zarządzania plikami referencyjnymi, możliwość wyboru warstw widocznych, możliwość zarządzania atrybutami wyświetlania w poszczególnych oknach (widokach) mapy, wspomaganie zarządzanie przez pisanie specjalistycznych programów, unikalnych dla konkretnego rozwiązania.

możliwość zarządzania plikami referencyjnymi, możliwość wyboru warstw widocznych, możliwość zarządzania atrybutami wyświetlania w

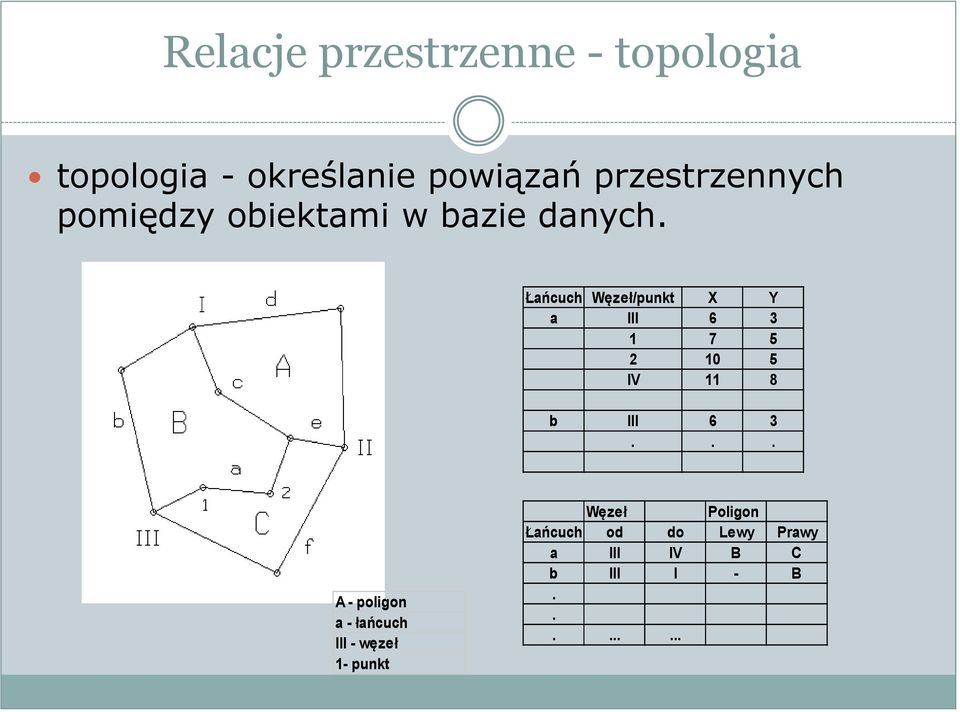

9 Relacje przestrzenne - topologia topologia - określanie powiązań przestrzennych pomiędzy obiektami w bazie danych. Łańcuch Węzeł/punkt X Y a III IV 11 8 b III A - poligon a - łańcuch III - węzeł 1- punkt Węzeł Poligon Łańcuch od do Lewy Prawy a III IV B C b III I - B

Łańcuch Węzeł/punkt X Y a III 6 3 1 7 5 2 10 5 IV 11 8 b III 6 3.

Mapa obiektowa, georelacyjne systemy GIS grafika zapisana jest plikach systemów CAD, atrybuty opisowe w relacyjnych bazach danych (Access, Oracle,...), przykłady: MGE, GeoGraphics, AutoCad Map.

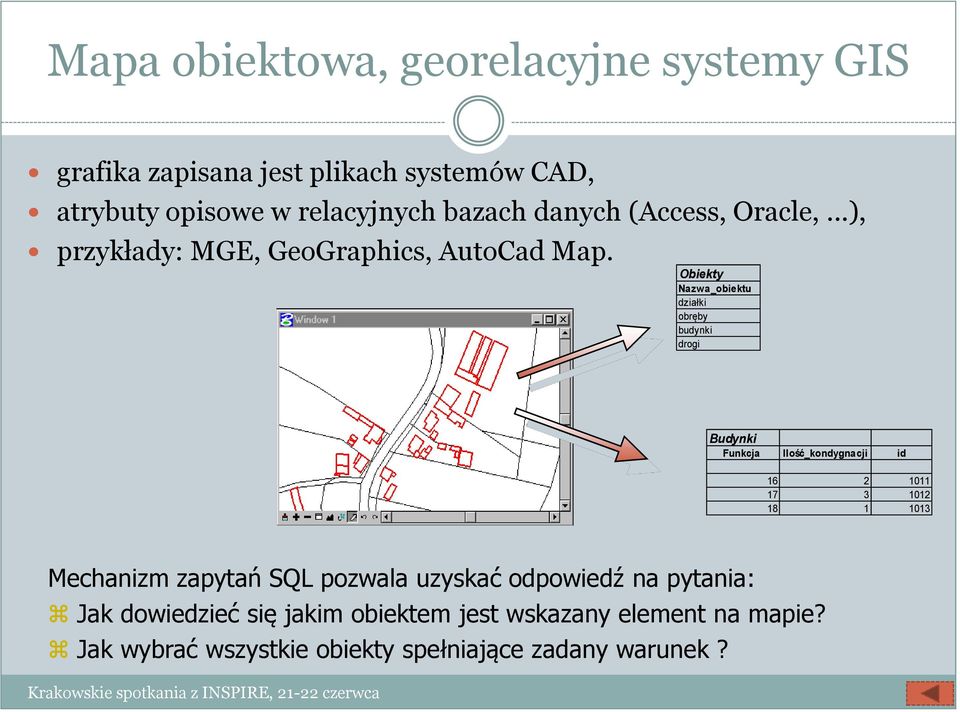

10 Mapa obiektowa, georelacyjne systemy GIS grafika zapisana jest plikach systemów CAD, atrybuty opisowe w relacyjnych bazach danych (Access, Oracle,...), przykłady: MGE, GeoGraphics, AutoCad Map. Obiekty Nazwa_obiektu działki obręby budynki drogi Budynki Funkcja Ilość_kondygnacji id Mechanizm zapytań SQL pozwala uzyskać odpowiedź na pytania: Jak dowiedzieć się jakim obiektem jest wskazany element na mapie? Jak wybrać wszystkie obiekty spełniające zadany warunek? Krakowskie spotkania z INSPIRE, czerwca

Obiekty Nazwa_obiektu działki obręby budynki drogi Budynki Funkcja Ilość_kondygnacji id 16 2 1011 17 3 1012 18 1 1013 Mechanizm

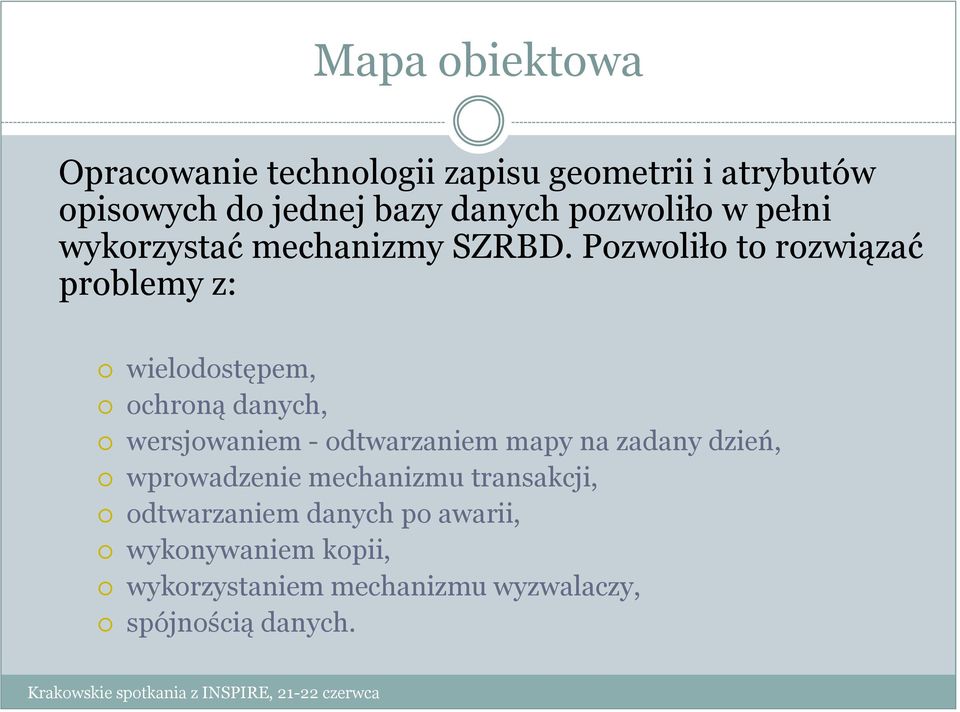

11 Mapa obiektowa Opracowanie technologii zapisu geometrii i atrybutów opisowych do jednej bazy danych pozwoliło w pełni wykorzystać mechanizmy SZRBD. Pozwoliło to rozwiązać problemy z: wielodostępem, ochroną danych, wersjowaniem - odtwarzaniem mapy na zadany dzień, wprowadzenie mechanizmu transakcji, odtwarzaniem danych po awarii, wykonywaniem kopii, wykorzystaniem mechanizmu wyzwalaczy, spójnością danych. Krakowskie spotkania z INSPIRE, czerwca

Pozwoliło to rozwiązać problemy z: wielodostępem, ochroną danych, wersjowaniem - odtwarzaniem mapy na zadany

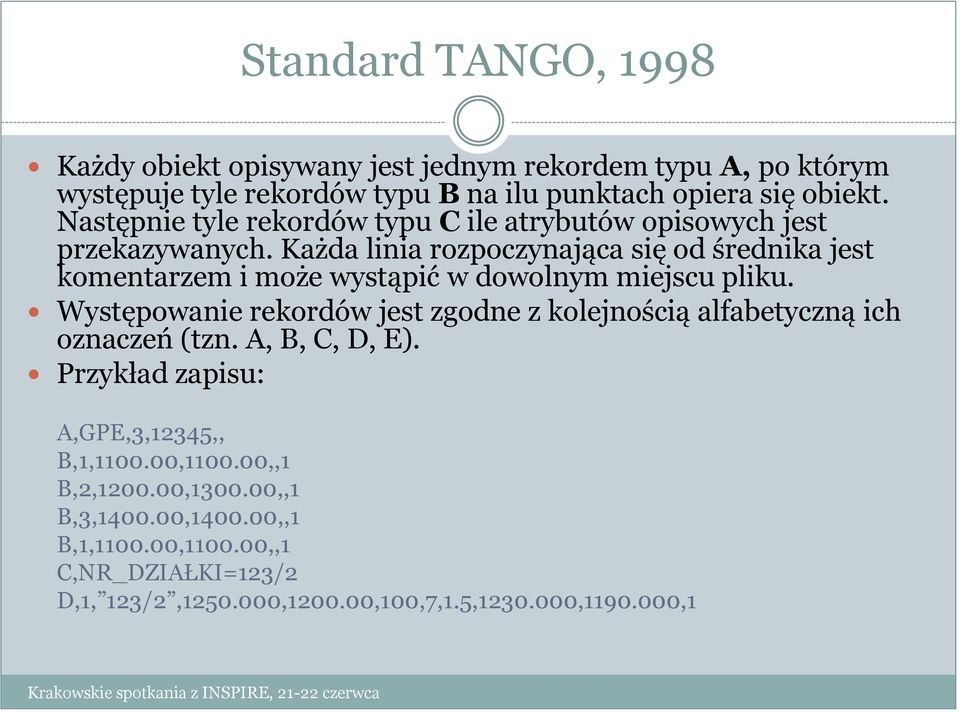

12 Standard TANGO, 1998 Każdy obiekt opisywany jest jednym rekordem typu A, po którym występuje tyle rekordów typu B na ilu punktach opiera się obiekt. Następnie tyle rekordów typu C ile atrybutów opisowych jest przekazywanych. Każda linia rozpoczynająca się od średnika jest komentarzem i może wystąpić w dowolnym miejscu pliku. Występowanie rekordów jest zgodne z kolejnością alfabetyczną ich oznaczeń (tzn. A, B, C, D, E). Przykład zapisu: A,GPE,3,12345,, B,1, , ,,1 B,2, , ,,1 B,3, , ,,1 B,1, , ,,1 C,NR_DZIAŁKI=123/2 D,1, 123/2, , ,100,7,1.5, , ,1 Krakowskie spotkania z INSPIRE, czerwca

Każda linia rozpoczynająca się od średnika jest komentarzem i może wystąpić w dowolnym miejscu pliku.

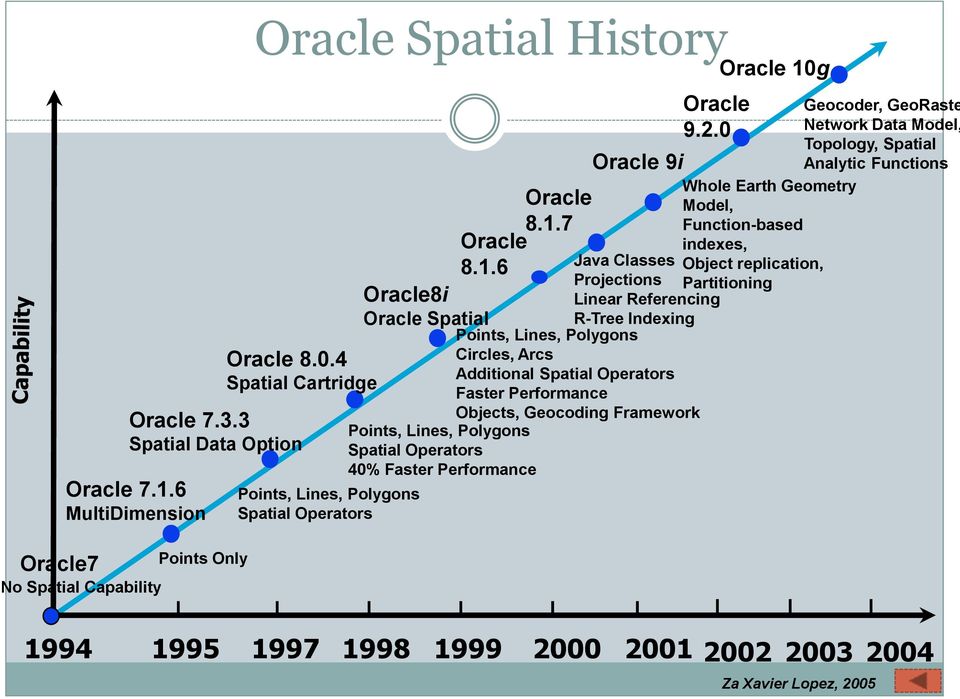

13 Oracle Spatial Data Option Oracle MultiDimension Oracle7 Points Only No Spatial Capability Oracle Spatial History Oracle Spatial Cartridge Points, Lines, Polygons Spatial Operators Oracle8i Oracle Spatial Points, Lines, Polygons Spatial Operators 40% Faster Performance Oracle Oracle 9i Oracle Java Classes Projections R-Tree Indexing Points, Lines, Polygons Circles, Arcs Additional Spatial Operators Faster Performance Objects, Geocoding Framework Oracle Oracle 10g Whole Earth Geometry Model, Function-based indexes, Object replication, Partitioning Linear Referencing Geocoder, GeoRaste Network Data Model, Topology, Spatial Analytic Functions Za Xavier Lopez,

7 Oracle Java Classes 8.1.6 Projections R-Tree Indexing Points, Lines, Polygons Circles, Arcs Additional Spatial Operators Faster Performance Objects, Geocoding Framework Oracle 9.2.

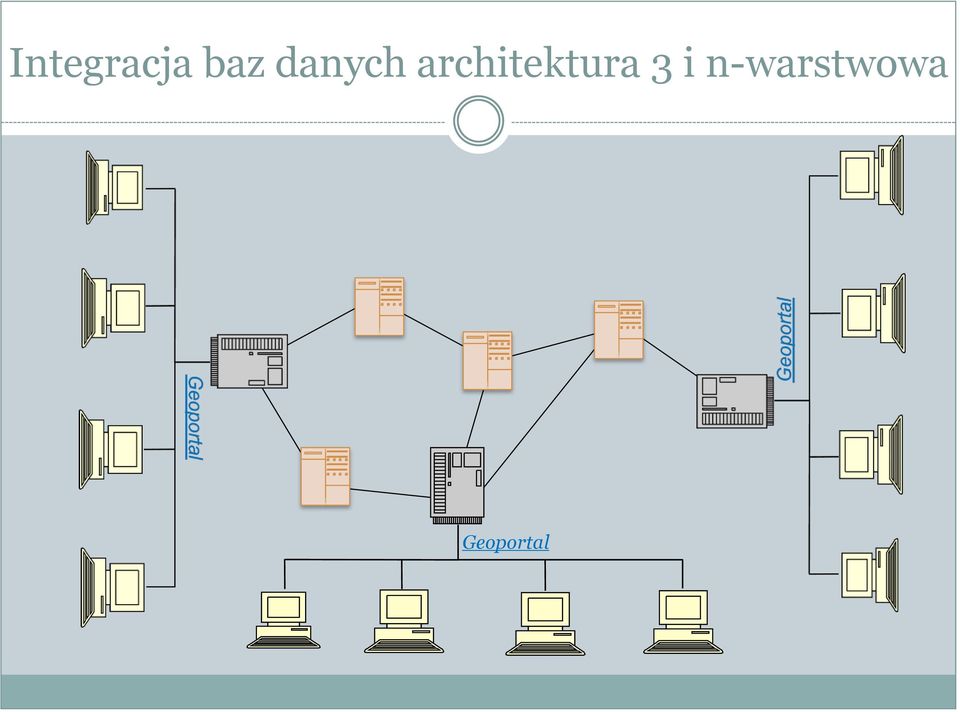

14 Integracja baz danych architektura 3 i n-warstwowa Geoportal

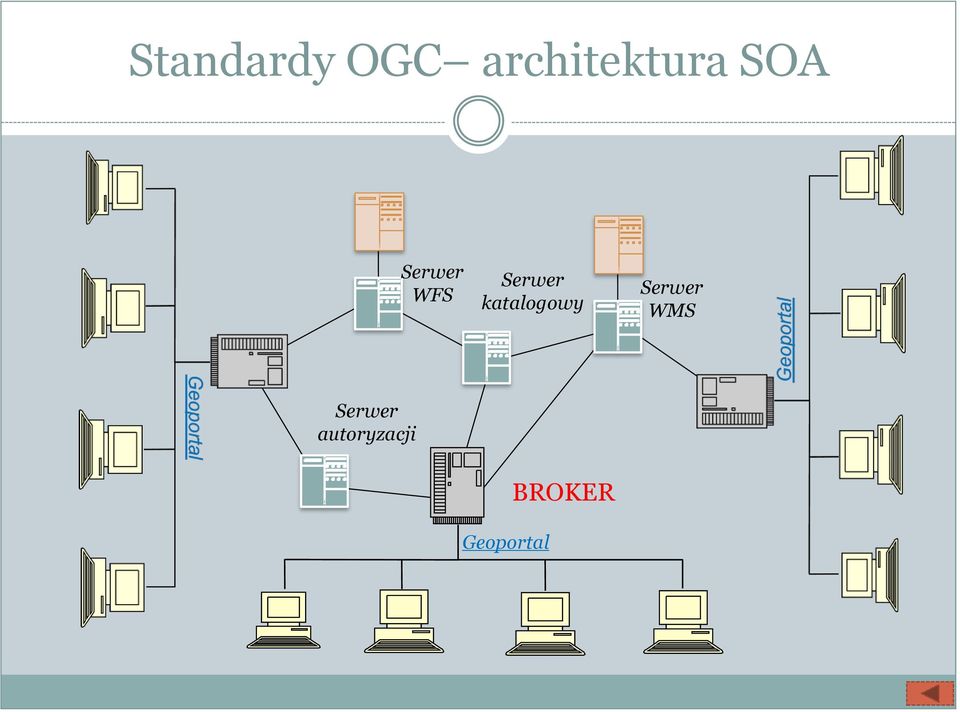

15 Standardy OGC architektura SOA Serwer WFS Serwer katalogowy Serwer WMS Serwer autoryzacji BROKER Geoportal

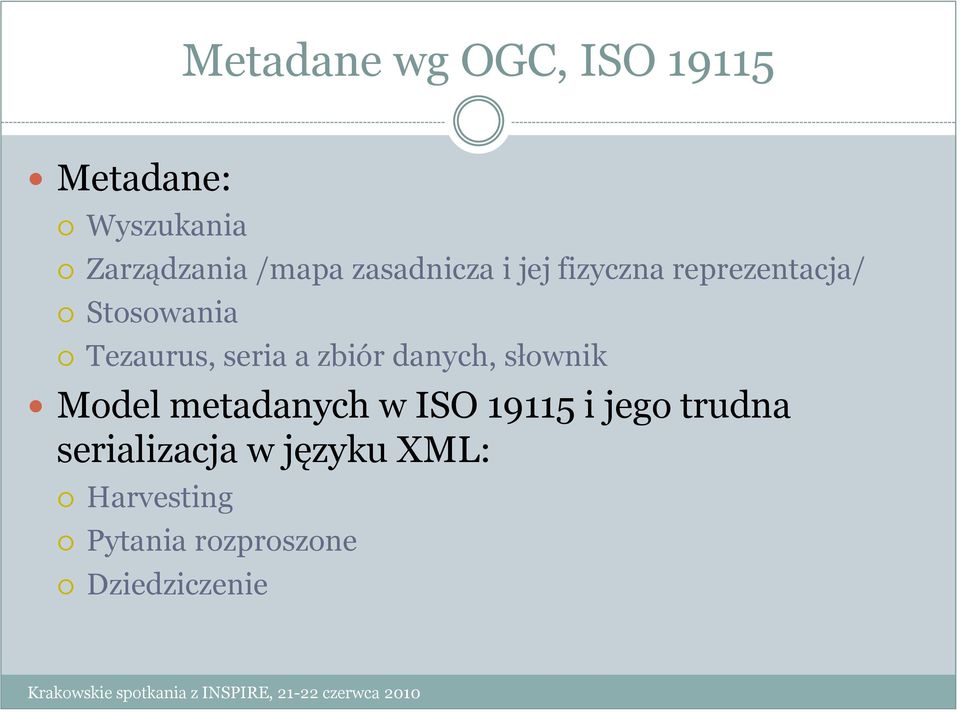

16 Metadane wg OGC, ISO Metadane: Wyszukania Zarządzania /mapa zasadnicza i jej fizyczna reprezentacja/ Stosowania Tezaurus, seria a zbiór danych, słownik Model metadanych w ISO i jego trudna serializacja w języku XML: Harvesting Pytania rozproszone Dziedziczenie Krakowskie spotkania z INSPIRE, czerwca 2010

Model metadanych w ISO 19115 i jego trudna serializacja w języku XML: Harvesting

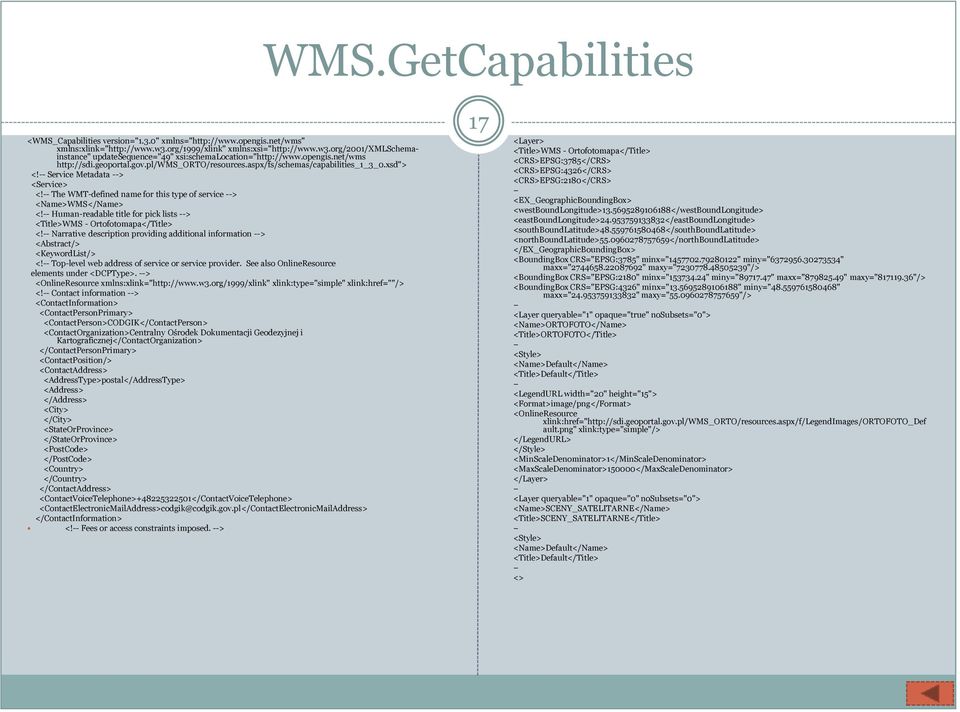

17 Krakowskie spotkania z INSPIRE, czerwca 2010 WMS.GetCapabilities <WMS_Capabilities version="1.3.0" xmlns=" xmlns:xlink=" xmlns:xsi=" updatesequence="49" xsi:schemalocation="  <Service>  <Name>WMS</Name>  <Title>WMS - Ortofotomapa</Title>  <Abstract/> <KeywordList/>  <OnlineResource xmlns:xlink=" xlink:type="simple" xlink:href=""/>  <ContactInformation> <ContactPersonPrimary> <ContactPerson>CODGIK</ContactPerson> <ContactOrganization>Centralny Ośrodek Dokumentacji Geodezyjnej i Kartograficznej</ContactOrganization> </ContactPersonPrimary> <ContactPosition/> <ContactAddress> <AddressType>postal</AddressType> <Address> </Address> <City> </City> <StateOrProvince> </StateOrProvince> <PostCode> </PostCode> <Country> </Country> </ContactAddress> <ContactVoiceTelephone> </ContactVoiceTelephone> <ContactElectronicMailAddress>codgik@codgik.gov.pl</ContactElectronicMailAddress> </ContactInformation>  17 <Layer> <Title>WMS - Ortofotomapa</Title> <CRS>EPSG:3785</CRS> <CRS>EPSG:4326</CRS> <CRS>EPSG:2180</CRS> <EX_GeographicBoundingBox> <westboundlongitude> </westboundlongitude> <eastboundlongitude> </eastboundlongitude> <southboundlatitude> </southboundlatitude> <northboundlatitude> </northboundlatitude> </EX_GeographicBoundingBox> <BoundingBox CRS="EPSG:3785" minx=" " miny=" " maxx=" " maxy=" "/> <BoundingBox CRS="EPSG:2180" minx=" " miny=" " maxx=" " maxy=" "/> <BoundingBox CRS="EPSG:4326" minx=" " miny=" " maxx=" " maxy=" "/> <Layer queryable="1" opaque="true" nosubsets="0"> <Name>ORTOFOTO</Name> <Title>ORTOFOTO</Title> <Style> <Name>Default</Name> <Title>Default</Title> <LegendURL width="20" height="15"> <Format>image/png</Format> <OnlineResource xlink:href=" ault.png" xlink:type="simple"/> </LegendURL> </Style> <MinScaleDenominator>1</MinScaleDenominator> <MaxScaleDenominator>150000</MaxScaleDenominator> </Layer> <Layer queryable="1" opaque="0" nosubsets="0"> <Name>SCENY_SATELITARNE</Name> <Title>SCENY_SATELITARNE</Title> <Style> <Name>Default</Name> <Title>Default</Title> <>

aspx/fs/schemas/capabilities_1_3_0.xsd"> <!-- Service Metadata --> <Service> <!-- The WMT-defined name for this type of service --> <Name>WMS</Name> <!

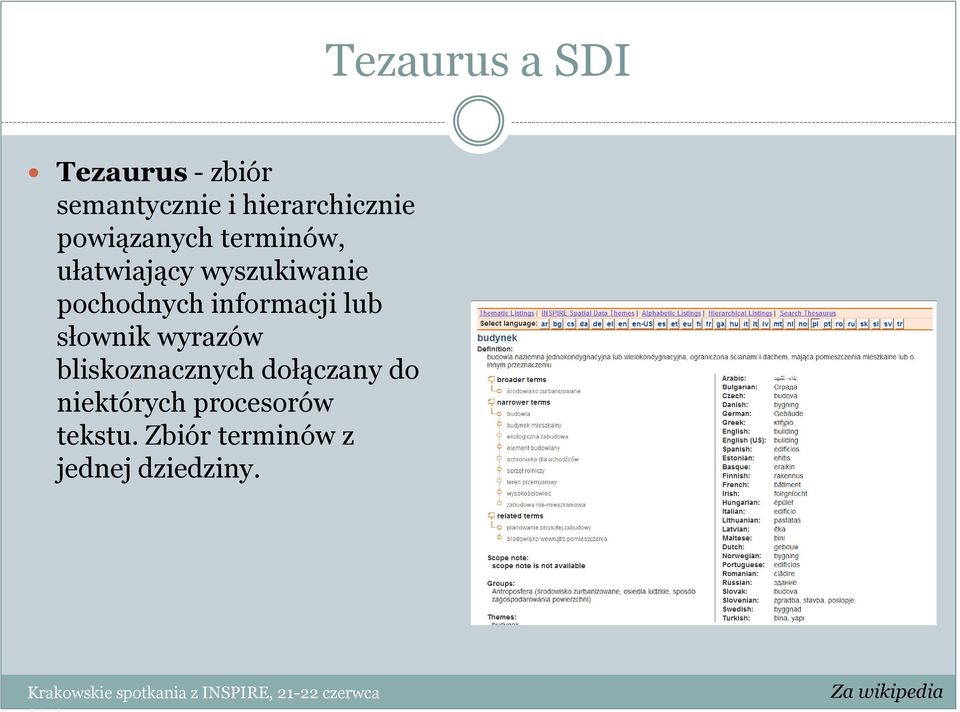

18 Tezaurus a SDI Tezaurus - zbiór semantycznie i hierarchicznie powiązanych terminów, ułatwiający wyszukiwanie pochodnych informacji lub słownik wyrazów bliskoznacznych dołączany do niektórych procesorów tekstu. Zbiór terminów z jednej dziedziny. Krakowskie spotkania z INSPIRE, czerwca 2010 Za wikipedia

bliskoznacznych dołączany do niektórych procesorów tekstu.

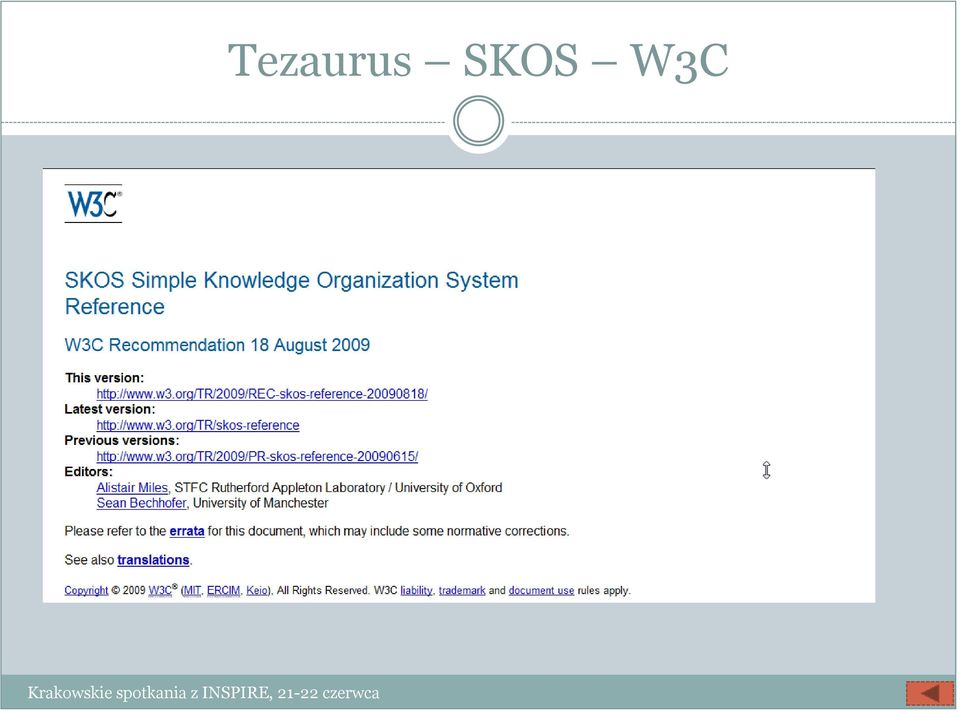

19 Krakowskie spotkania z INSPIRE, czerwca Tezaurus SKOS W3C

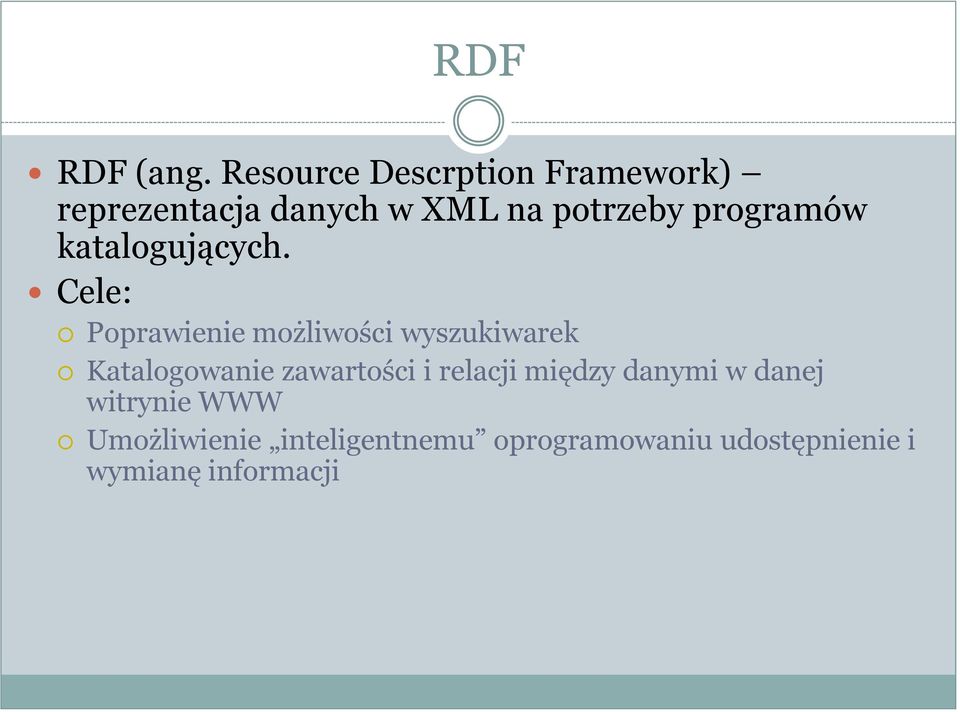

20 RDF RDF (ang. Resource Descrption Framework) reprezentacja danych w XML na potrzeby programów katalogujących. Cele: Poprawienie możliwości wyszukiwarek Katalogowanie zawartości i relacji między danymi w danej witrynie WWW Umożliwienie inteligentnemu oprogramowaniu udostępnienie i wymianę informacji

21 RDF Wyrażenia o trójczłonowej strukturze: podmiot predykat wartość /podmiot orzeczenie dopełnienie/ < < < <rdf:rdf xmlns:rdf=" xmlns:love=" <rdf:description rdf:about=" <love:reallylikes rdf: resource=" /> </rdf:description> </rdf:rdf>

22 Books ISBN X Data set A : A simplified book store ID Author Title Publisher Year id_xyz The Glass Palace id_qpr 2000 Authors ID Name Home page id_xyz Ghosh, Amitav 22 Publishers ID Publisher Name id_qpr Harper Collins London City Za Lee Feigenbaum

23 1 st : Export your data as a set of relations 23 Za Lee Feigenbaum

24 A B D E 1 ID Titre Traducteur Original ISBN Le Palais A13 ISBN X des miroirs 2 3 Data set F : Another book store s data 24 6 ID Auteur 7 ISBN X A Nom Ghosh, Amitav Besse, Christianne Za Lee Feigenbaum

25 2 nd : Export your second set of data 25 Za Lee Feigenbaum

26 3 rd : start merging your data 26 Za Lee Feigenbaum

27 3 rd : start merging your data (cont d) 27 Za Lee Feigenbaum

28 4 th : Merge identical resources 28 Za Lee Feigenbaum

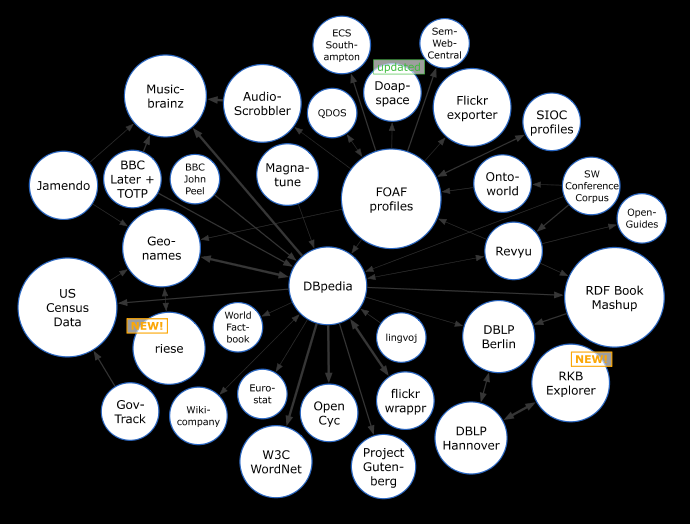

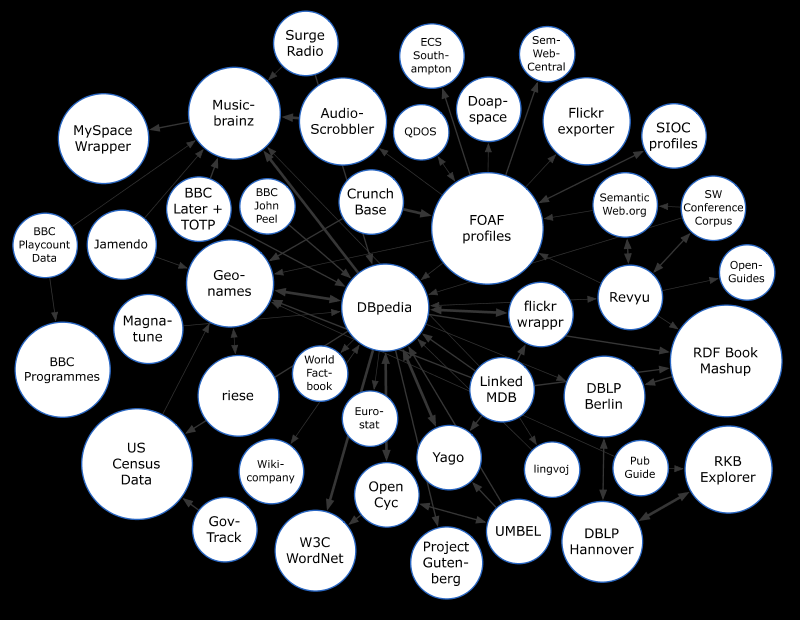

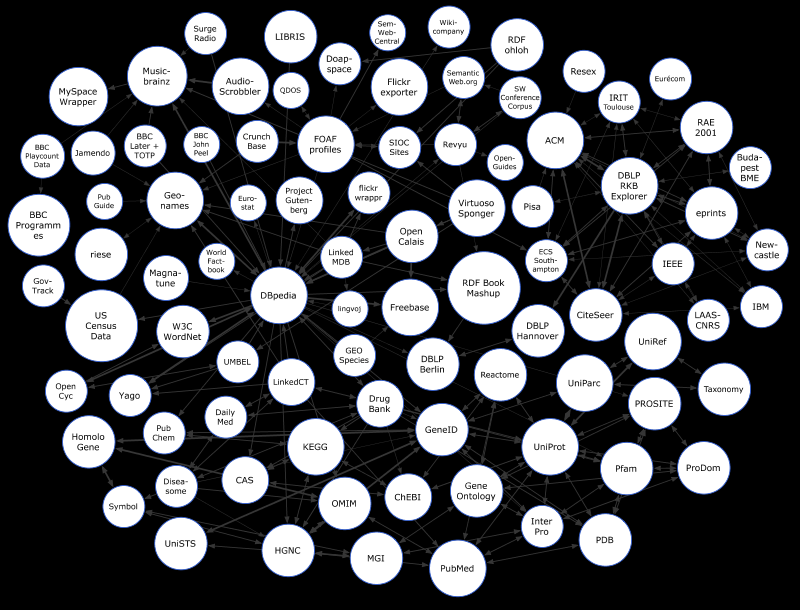

29 The LOD cloud, May Za Lee Feigenbaum

30 The LOD cloud, March Za Lee Feigenbaum

31 The LOD cloud, September Za Lee Feigenbaum

32 The LOD cloud, March

33 RDF v RDFS involves range domain pracownik uniwersytetu domain jestnauczanyprzez range subclassof subclassof subclassof kurs profesor doktor doktor habilitowany type type type RDFS RDF Infrastruktura Danych Przestrzennych jestnauczanyprzez Adam Iwaniak

34 OWL <owl:class rdf:about= #Infrastruktura Danych Przestrzennych <rdfs:subclassof> <owl:restriction> <owl:onproperty rdf:resource= #jestnauczanyprzez /> <owl:hasvalue rdf:resource= /> </owl:restriction> </rdfs:subclassof> </owlclass>
