1 Multimedialne Systemy Medyczne METODY STEROWANIA KURSOREM KOMPUTERA Amadeusz Andrzejewski Karolina Ankiewicz

2 Dla kogo?

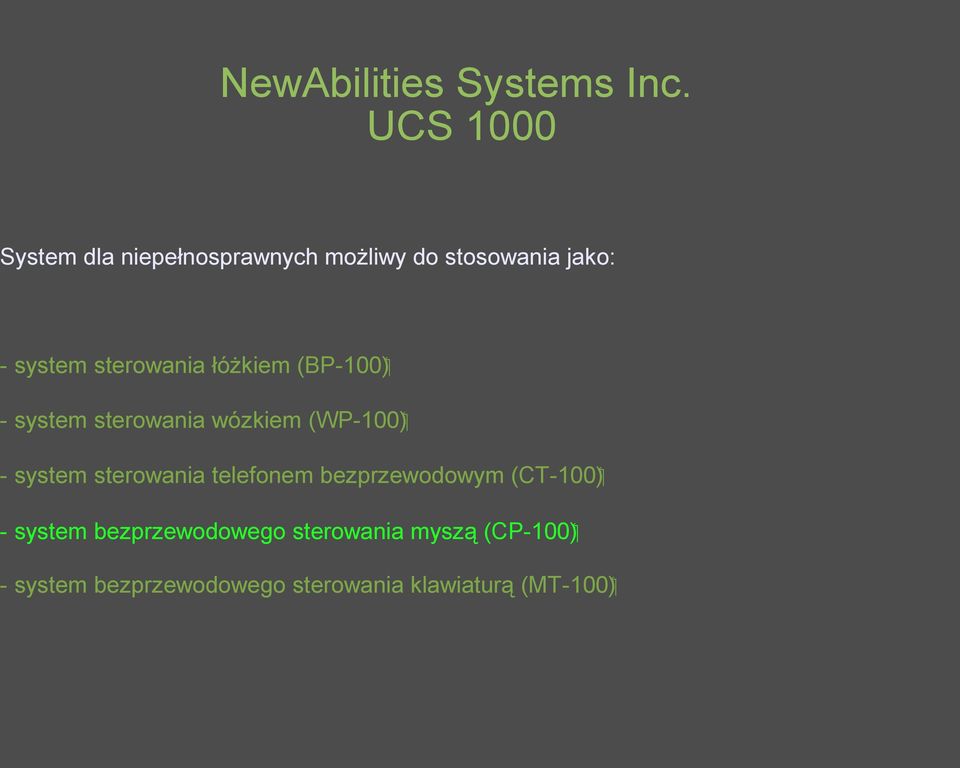

3 NewAbilities Systems Inc. UCS 1000 System dla niepełnosprawnych możliwy do stosowania jako: ( BP-100 ) - system sterowania łóżkiem ( WP-100 ) - system sterowania wózkiem ( CT-100 ) - system sterowania telefonem bezprzewodowym ( CP-100 ) - system bezprzewodowego sterowania myszą ( MT-100 ) - system bezprzewodowego sterowania klawiaturą

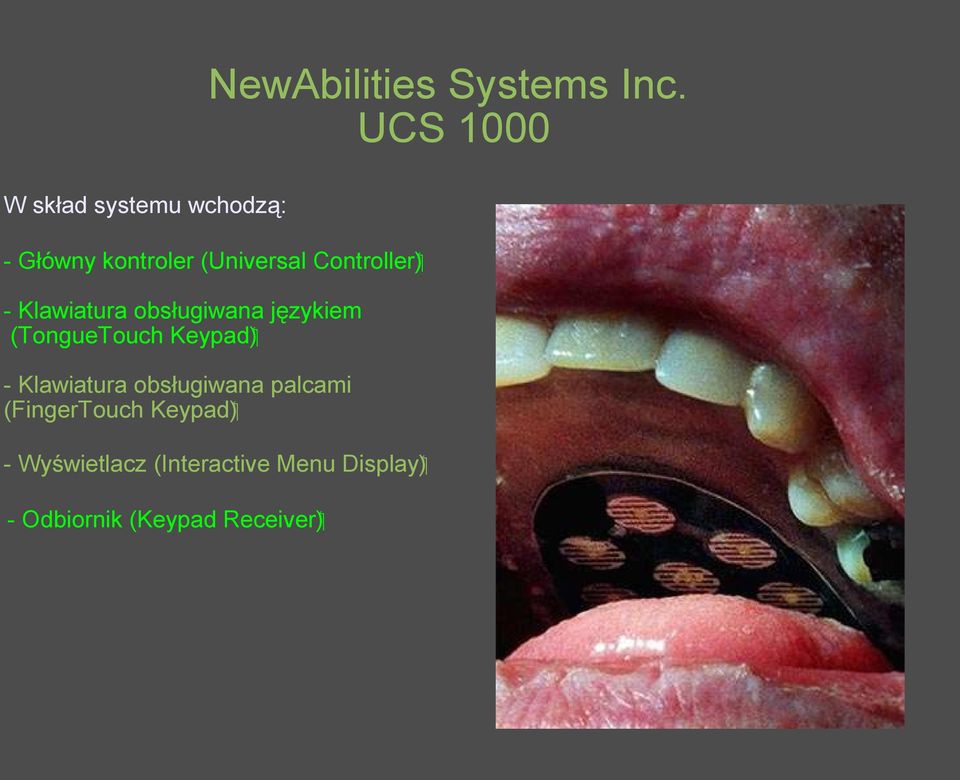

4 W skład systemu wchodzą: NewAbilities Systems Inc. UCS 1000 ( Controller - Główny kontroler (Universal - Klawiatura obsługiwana językiem ( Keypad (TongueTouch - Klawiatura obsługiwana palcami ( Keypad (FingerTouch ( Display - Wyświetlacz (Interactive Menu ( Receiver - Odbiornik (Keypad

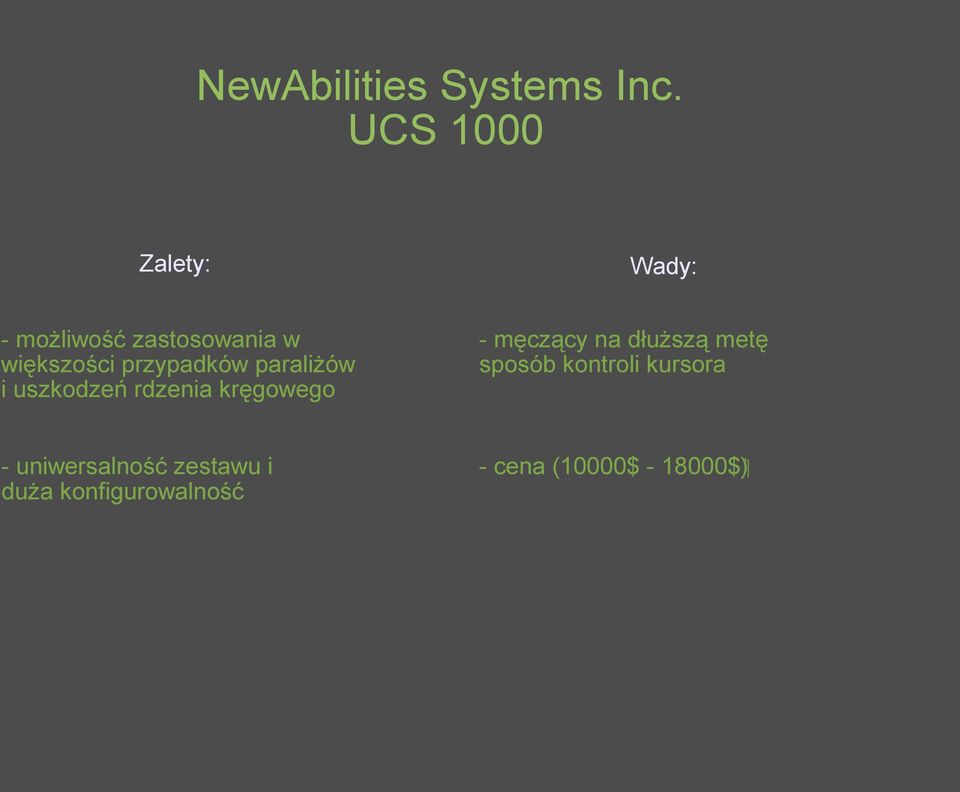

5 NewAbilities Systems Inc. UCS 1000 Zalety: Wady: - możliwość zastosowania w większości przypadków paraliżów i uszkodzeń rdzenia kręgowego - męczący na dłuższą metę sposób kontroli kursora - uniwersalność zestawu i duża konfigurowalność ( 18000$ - (10000$ cena -

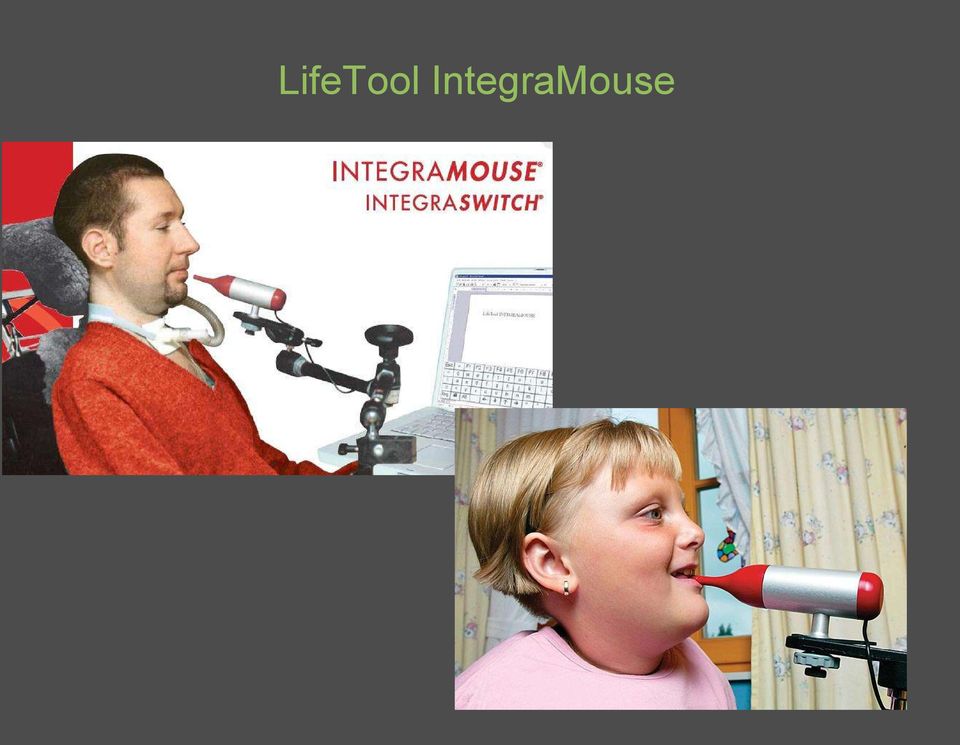

6 LifeTool IntegraMouse

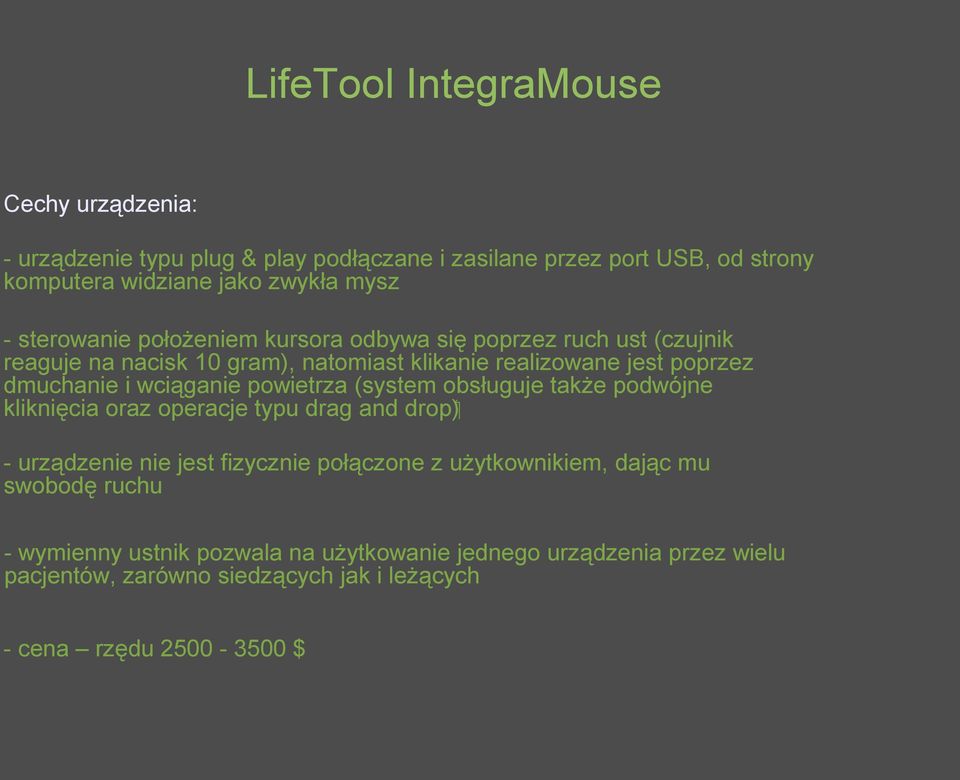

7 LifeTool IntegraMouse Cechy urządzenia: - urządzenie typu plug & play podłączane i zasilane przez port USB, od strony komputera widziane jako zwykła mysz - sterowanie położeniem kursora odbywa się poprzez ruch ust (czujnik reaguje na nacisk 10 gram), natomiast klikanie realizowane jest poprzez dmuchanie i wciąganie powietrza (system obsługuje także podwójne ( drop kliknięcia oraz operacje typu drag and - urządzenie nie jest fizycznie połączone z użytkownikiem, dając mu swobodę ruchu - wymienny ustnik pozwala na użytkowanie jednego urządzenia przez wielu pacjentów, zarówno siedzących jak i leżących - cena rzędu $

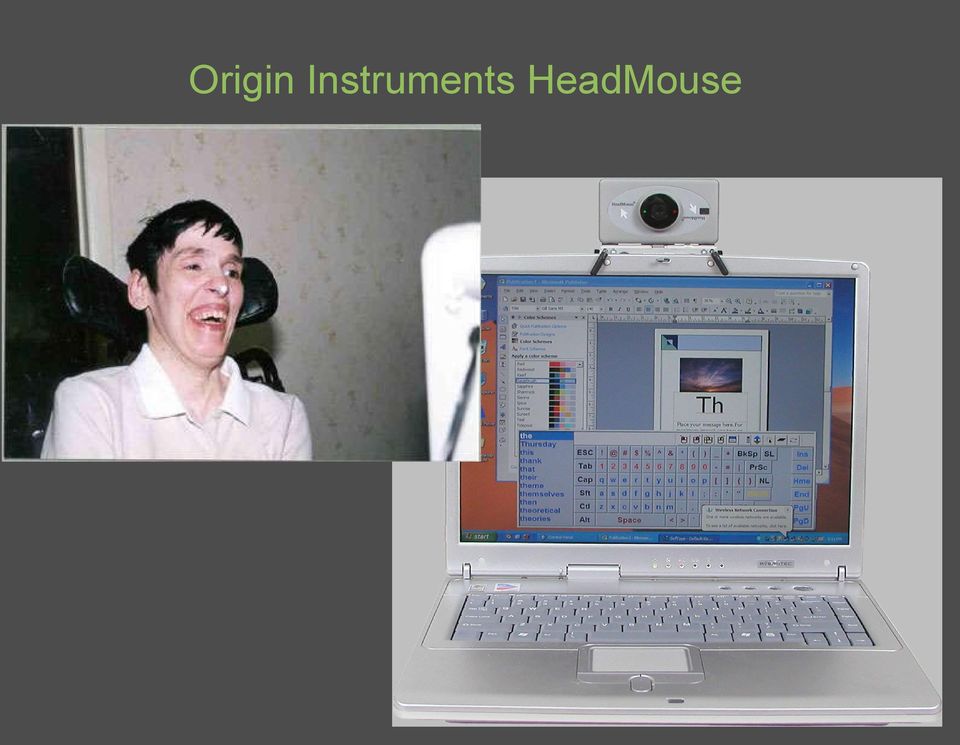

8 Origin Instruments HeadMouse

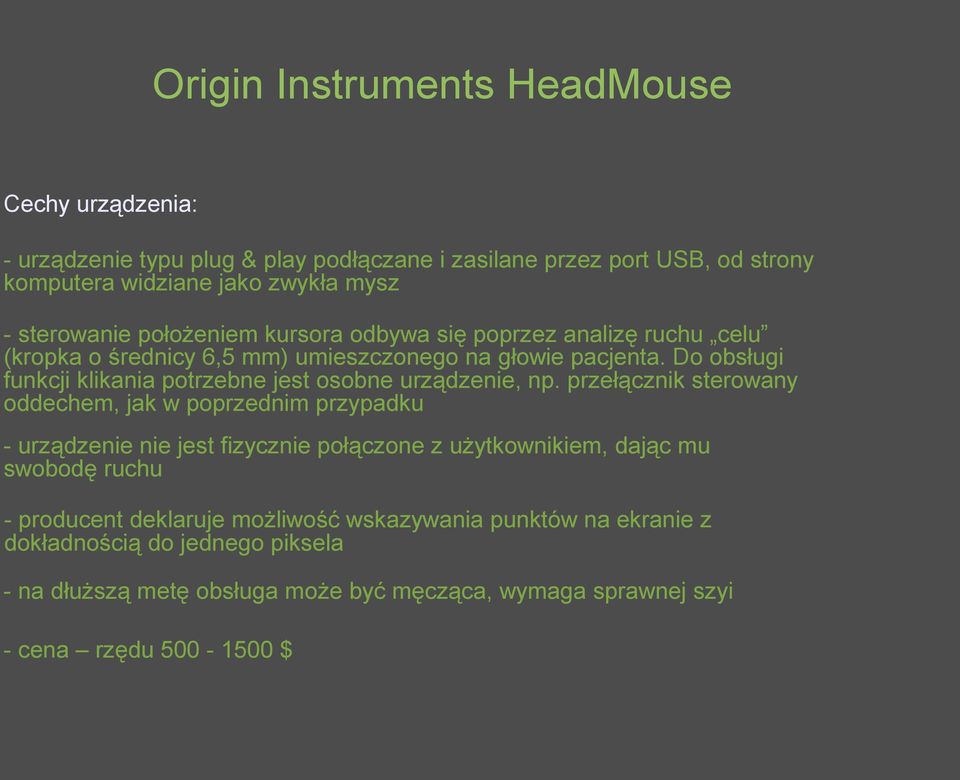

9 Origin Instruments HeadMouse Cechy urządzenia: - urządzenie typu plug & play podłączane i zasilane przez port USB, od strony komputera widziane jako zwykła mysz - sterowanie położeniem kursora odbywa się poprzez analizę ruchu celu (kropka o średnicy 6,5 mm) umieszczonego na głowie pacjenta. Do obsługi funkcji klikania potrzebne jest osobne urządzenie, np. przełącznik sterowany oddechem, jak w poprzednim przypadku - urządzenie nie jest fizycznie połączone z użytkownikiem, dając mu swobodę ruchu - producent deklaruje możliwość wskazywania punktów na ekranie z dokładnością do jednego piksela - na dłuższą metę obsługa może być męcząca, wymaga sprawnej szyi - cena rzędu $

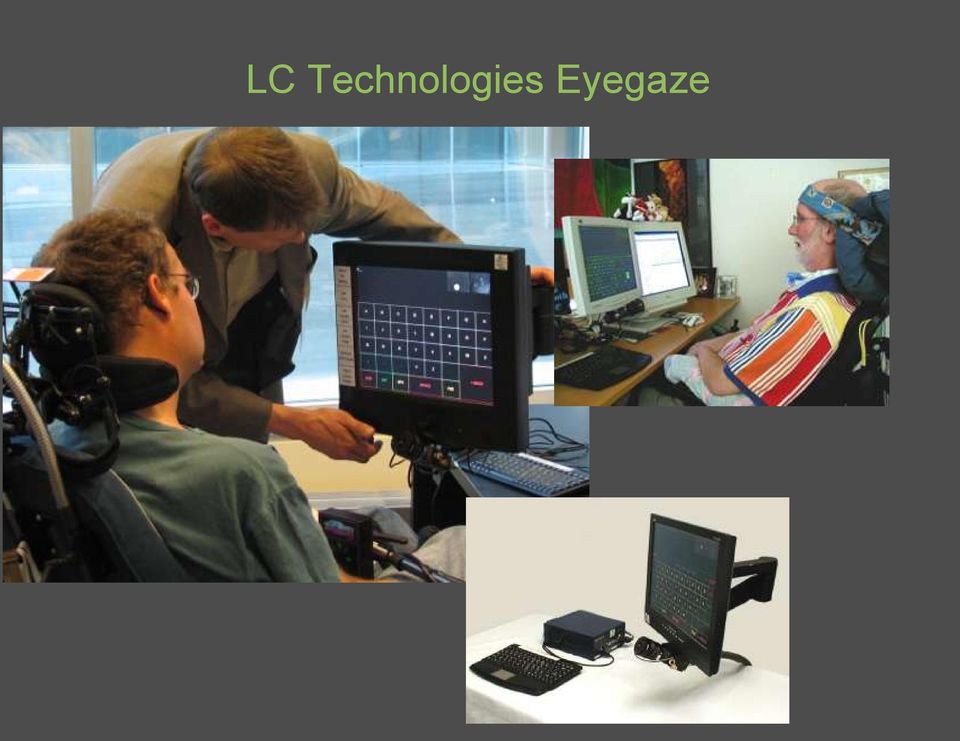

10 LC Technologies Eyegaze

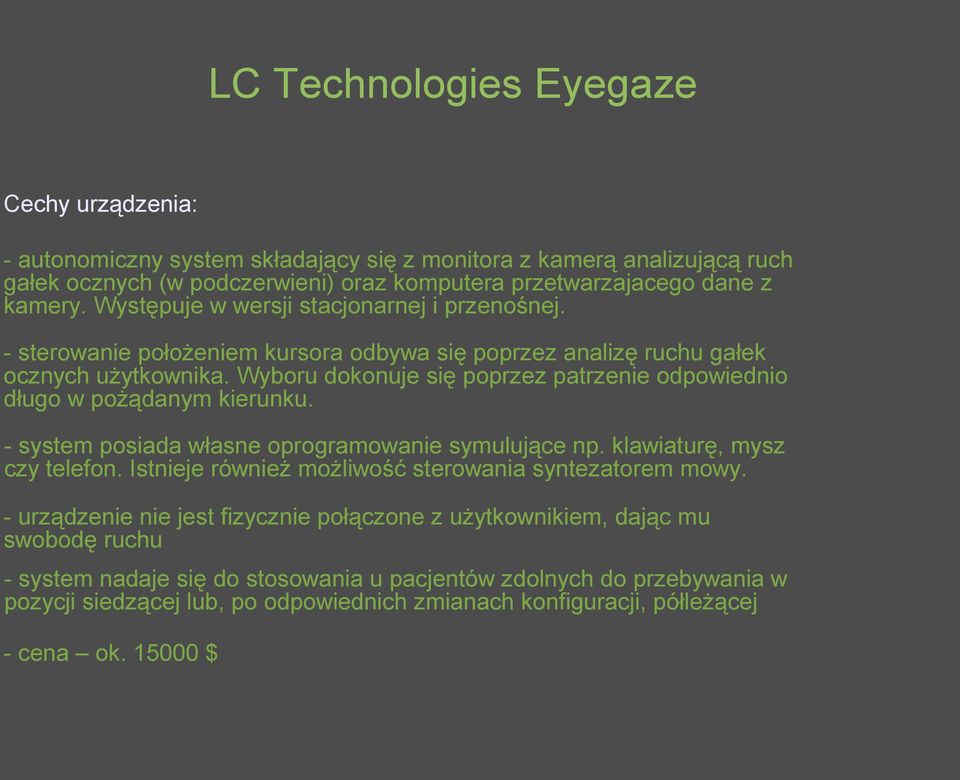

11 LC Technologies Eyegaze Cechy urządzenia: - autonomiczny system składający się z monitora z kamerą analizującą ruch gałek ocznych (w podczerwieni) oraz komputera przetwarzajacego dane z kamery. Występuje w wersji stacjonarnej i przenośnej. - sterowanie położeniem kursora odbywa się poprzez analizę ruchu gałek ocznych użytkownika. Wyboru dokonuje się poprzez patrzenie odpowiednio długo w pożądanym kierunku. - system posiada własne oprogramowanie symulujące np. klawiaturę, mysz czy telefon. Istnieje również możliwość sterowania syntezatorem mowy. - urządzenie nie jest fizycznie połączone z użytkownikiem, dając mu swobodę ruchu - system nadaje się do stosowania u pacjentów zdolnych do przebywania w pozycji siedzącej lub, po odpowiednich zmianach konfiguracji, półleżącej - cena ok $

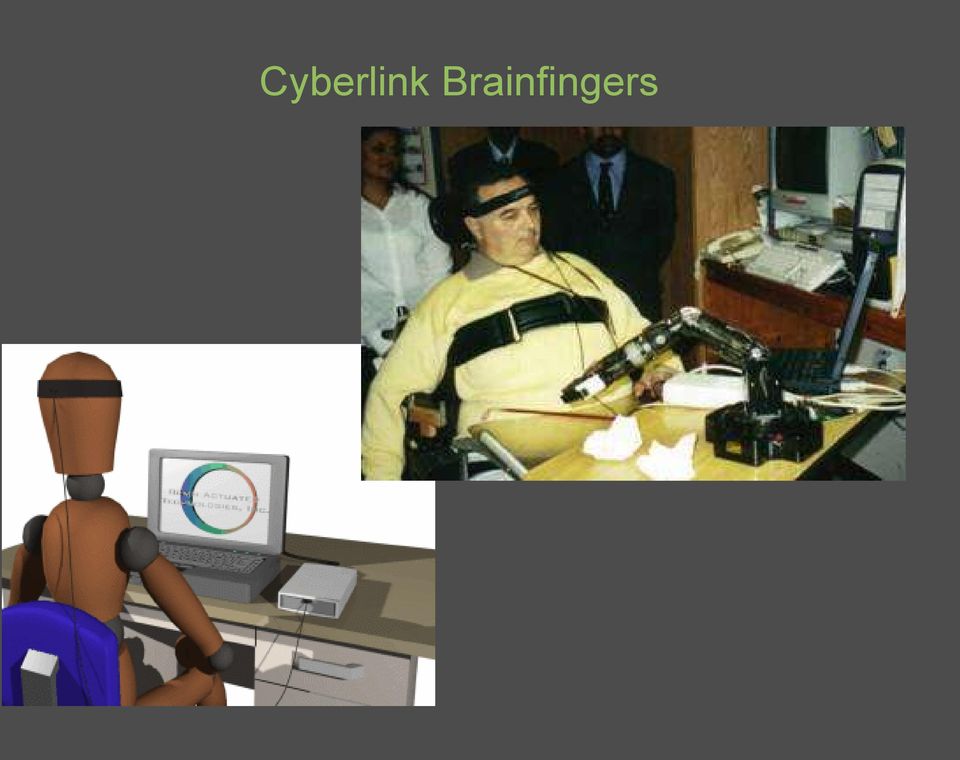

12 Cyberlink Brainfingers

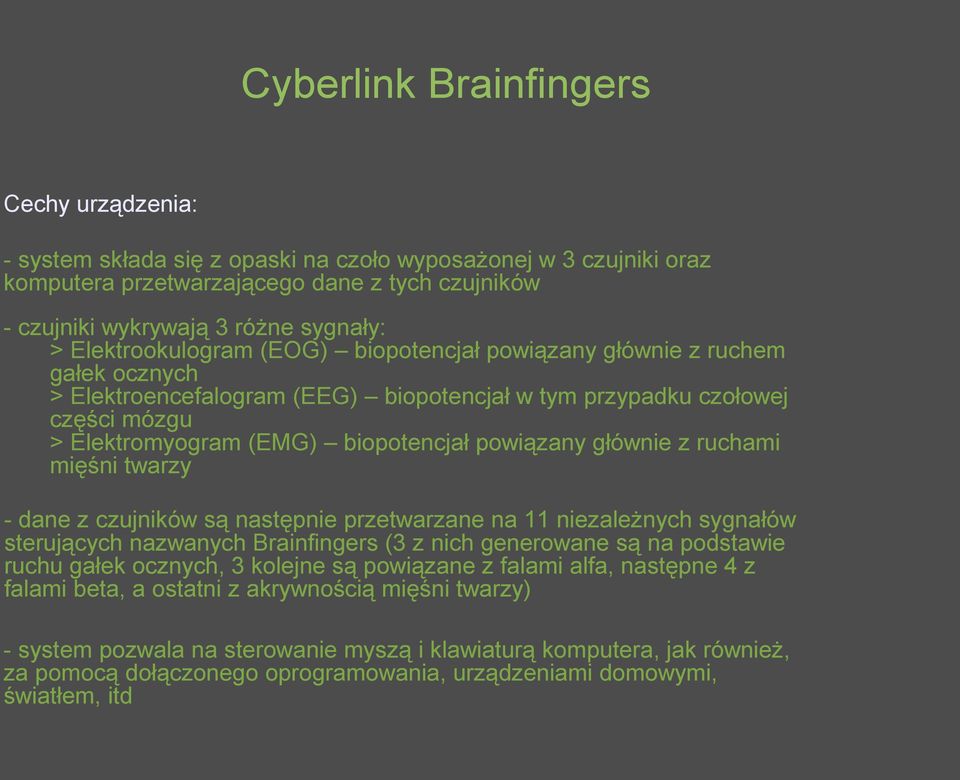

13 Cyberlink Brainfingers Cechy urządzenia: - system składa się z opaski na czoło wyposażonej w 3 czujniki oraz komputera przetwarzającego dane z tych czujników - czujniki wykrywają 3 różne sygnały: > Elektrookulogram (EOG) biopotencjał powiązany głównie z ruchem gałek ocznych > Elektroencefalogram (EEG) biopotencjał w tym przypadku czołowej części mózgu > Elektromyogram (EMG) biopotencjał powiązany głównie z ruchami mięśni twarzy - dane z czujników są następnie przetwarzane na 11 niezależnych sygnałów sterujących nazwanych Brainfingers (3 z nich generowane są na podstawie ruchu gałek ocznych, 3 kolejne są powiązane z falami alfa, następne 4 z falami beta, a ostatni z akrywnością mięśni twarzy) - system pozwala na sterowanie myszą i klawiaturą komputera, jak również, za pomocą dołączonego oprogramowania, urządzeniami domowymi, światłem, itd

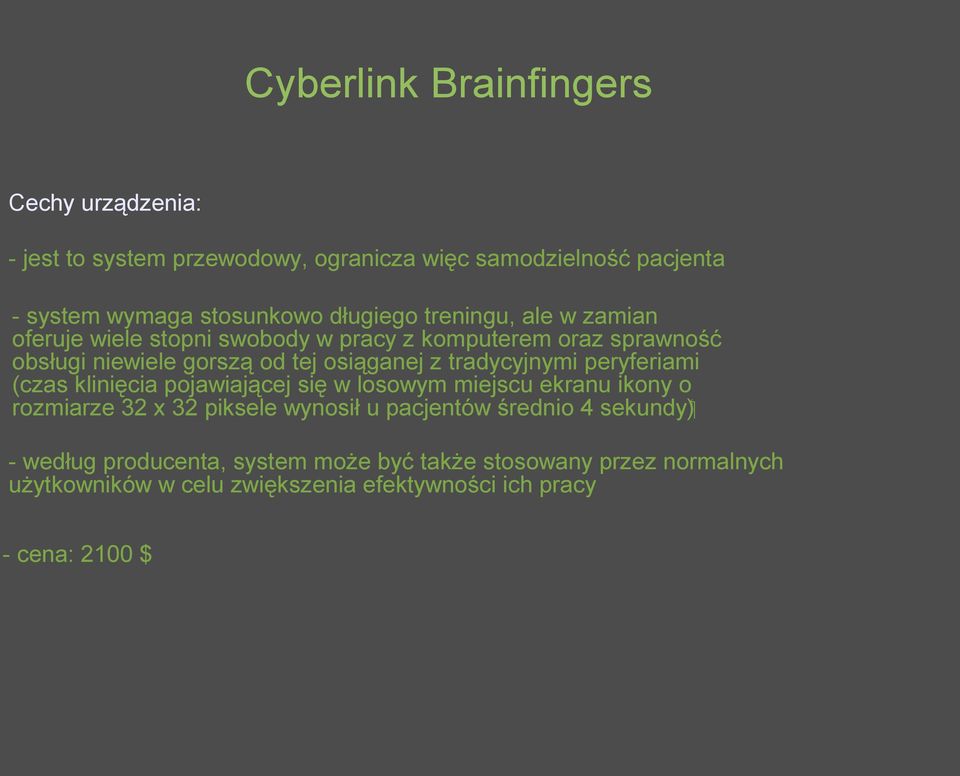

14 Cyberlink Brainfingers Cechy urządzenia: - jest to system przewodowy, ogranicza więc samodzielność pacjenta - system wymaga stosunkowo długiego treningu, ale w zamian oferuje wiele stopni swobody w pracy z komputerem oraz sprawność obsługi niewiele gorszą od tej osiąganej z tradycyjnymi peryferiami (czas klinięcia pojawiającej się w losowym miejscu ekranu ikony o ( sekundy rozmiarze 32 x 32 piksele wynosił u pacjentów średnio 4 - według producenta, system może być także stosowany przez normalnych użytkowników w celu zwiększenia efektywności ich pracy - cena: 2100 $

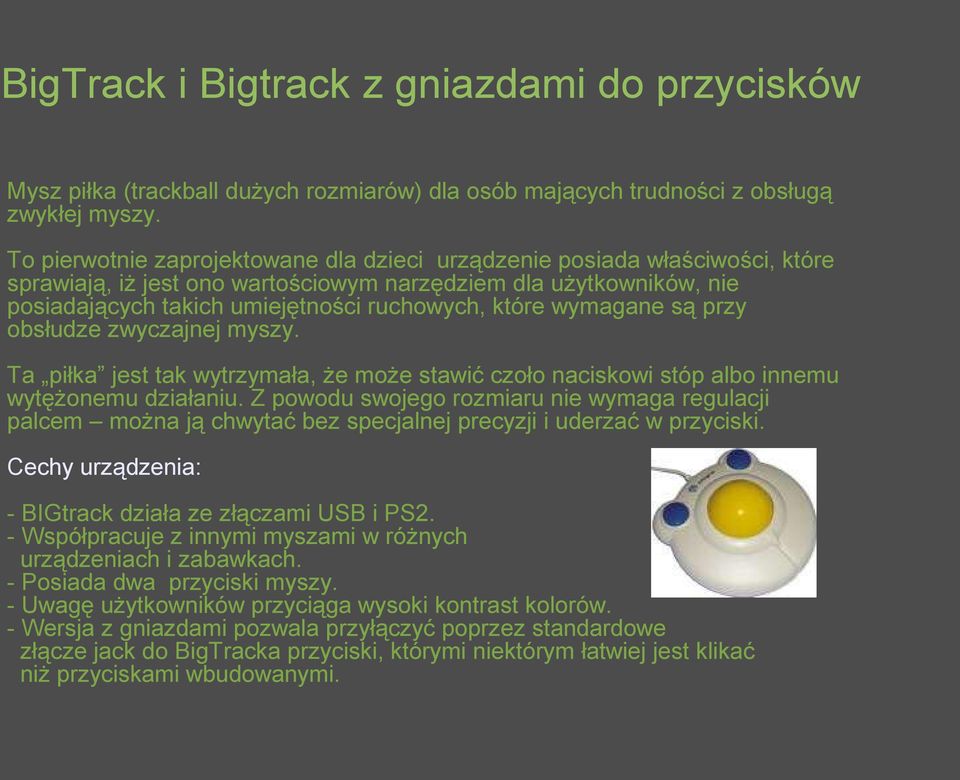

15 BigTrack i Bigtrack z gniazdami do przycisków Mysz piłka (trackball dużych rozmiarów) dla osób mających trudności z obsługą zwykłej myszy. To pierwotnie zaprojektowane dla dzieci urządzenie posiada właściwości, które sprawiają, iż jest ono wartościowym narzędziem dla użytkowników, nie posiadających takich umiejętności ruchowych, które wymagane są przy obsłudze zwyczajnej myszy. Ta piłka jest tak wytrzymała, że może stawić czoło naciskowi stóp albo innemu wytężonemu działaniu. Z powodu swojego rozmiaru nie wymaga regulacji palcem można ją chwytać bez specjalnej precyzji i uderzać w przyciski. Cechy urządzenia: - BIGtrack działa ze złączami USB i PS2. - Współpracuje z innymi myszami w różnych urządzeniach i zabawkach. - Posiada dwa przyciski myszy. - Uwagę użytkowników przyciąga wysoki kontrast kolorów. - Wersja z gniazdami pozwala przyłączyć poprzez standardowe złącze jack do BigTracka przyciski, którymi niektórym łatwiej jest klikać niż przyciskami wbudowanymi.

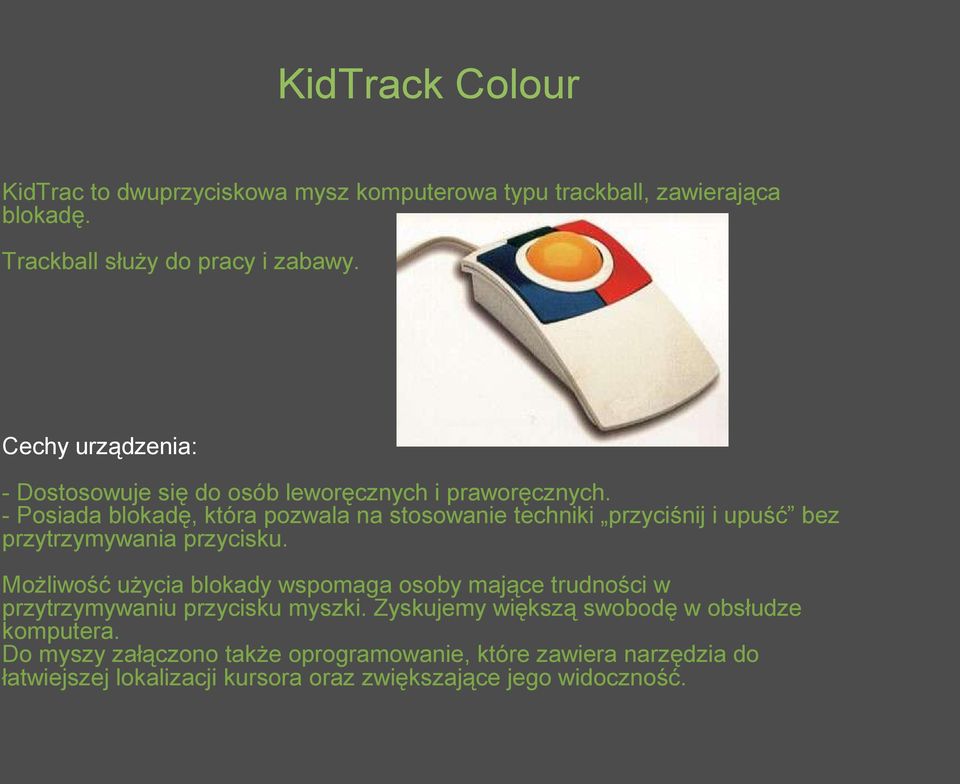

16 KidTrack Colour KidTrac to dwuprzyciskowa mysz komputerowa typu trackball, zawierająca blokadę. Trackball służy do pracy i zabawy. Cechy urządzenia: - Dostosowuje się do osób leworęcznych i praworęcznych. - Posiada blokadę, która pozwala na stosowanie techniki przyciśnij i upuść bez przytrzymywania przycisku. Możliwość użycia blokady wspomaga osoby mające trudności w przytrzymywaniu przycisku myszki. Zyskujemy większą swobodę w obsłudze komputera. Do myszy załączono także oprogramowanie, które zawiera narzędzia do łatwiejszej lokalizacji kursora oraz zwiększające jego widoczność.

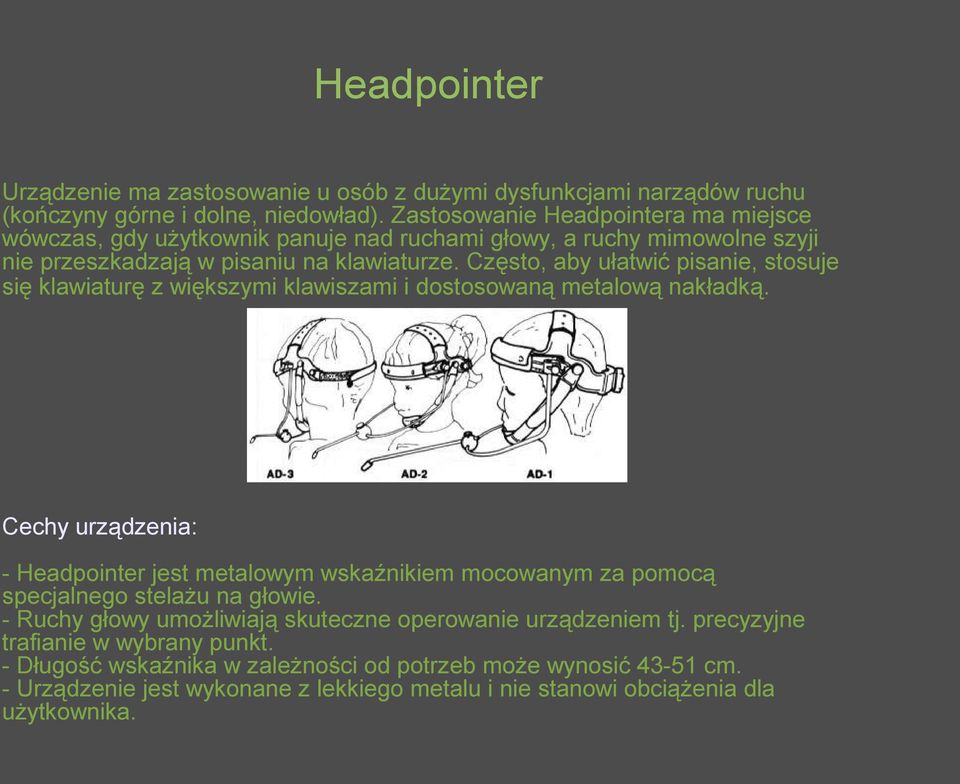

17 Headpointer Urządzenie ma zastosowanie u osób z dużymi dysfunkcjami narządów ruchu (kończyny górne i dolne, niedowład). Zastosowanie Headpointera ma miejsce wówczas, gdy użytkownik panuje nad ruchami głowy, a ruchy mimowolne szyji nie przeszkadzają w pisaniu na klawiaturze. Często, aby ułatwić pisanie, stosuje się klawiaturę z większymi klawiszami i dostosowaną metalową nakładką. Cechy urządzenia: - Headpointer jest metalowym wskaźnikiem mocowanym za pomocą specjalnego stelażu na głowie. - Ruchy głowy umożliwiają skuteczne operowanie urządzeniem tj. precyzyjne trafianie w wybrany punkt. - Długość wskaźnika w zależności od potrzeb może wynosić cm. - Urządzenie jest wykonane z lekkiego metalu i nie stanowi obciążenia dla użytkownika.

18 BigSwitch, Buddy Buttons, Jelly Bean, Specs Switch (mini). Switch Click USB, Mini Click USB Są to wszelkiego rodzaju przyciski umożliwiające klikanie myszą komputera. Łączone z komputerem przy pomocy interfejsu USB, specjalnego interfejsu (np. Symbi-Key) lub odpowiednio zmodyfikowanej myszy komputerowej. Cechy urządzenia: - Przyciski te posiadają zróżnicowane średnice, nawet do 12,7 cm. - Wykonane są z wytrzymałego na uderzenia tworzywa. - Wrażliwe na dotyk w każdym miejscu na powierzchni przełącznika, nie jest więc konieczne centralne uderzanie w przełącznik. Dostępne są w wielu kolorach.

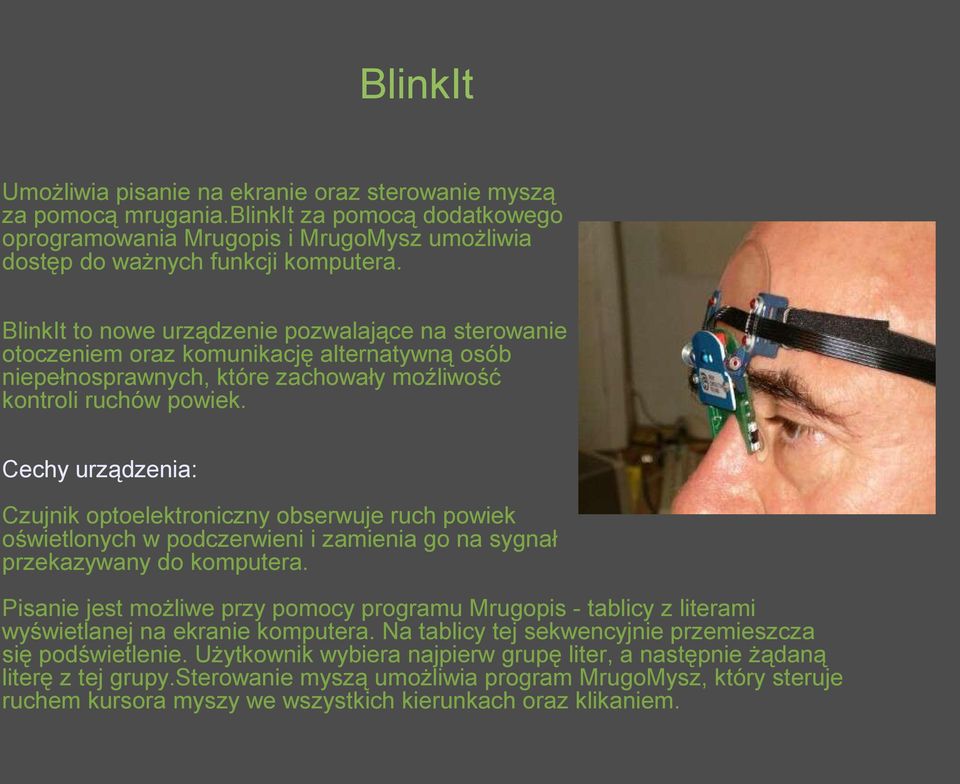

19 BlinkIt Umożliwia pisanie na ekranie oraz sterowanie myszą za pomocą mrugania.blinkit za pomocą dodatkowego oprogramowania Mrugopis i MrugoMysz umożliwia dostęp do ważnych funkcji komputera. BlinkIt to nowe urządzenie pozwalające na sterowanie otoczeniem oraz komunikację alternatywną osób niepełnosprawnych, które zachowały moźliwość kontroli ruchów powiek. Cechy urządzenia: Czujnik optoelektroniczny obserwuje ruch powiek oświetlonych w podczerwieni i zamienia go na sygnał przekazywany do komputera. Pisanie jest możliwe przy pomocy programu Mrugopis - tablicy z literami wyświetlanej na ekranie komputera. Na tablicy tej sekwencyjnie przemieszcza się podświetlenie. Użytkownik wybiera najpierw grupę liter, a następnie żądaną literę z tej grupy.sterowanie myszą umożliwia program MrugoMysz, który steruje ruchem kursora myszy we wszystkich kierunkach oraz klikaniem.

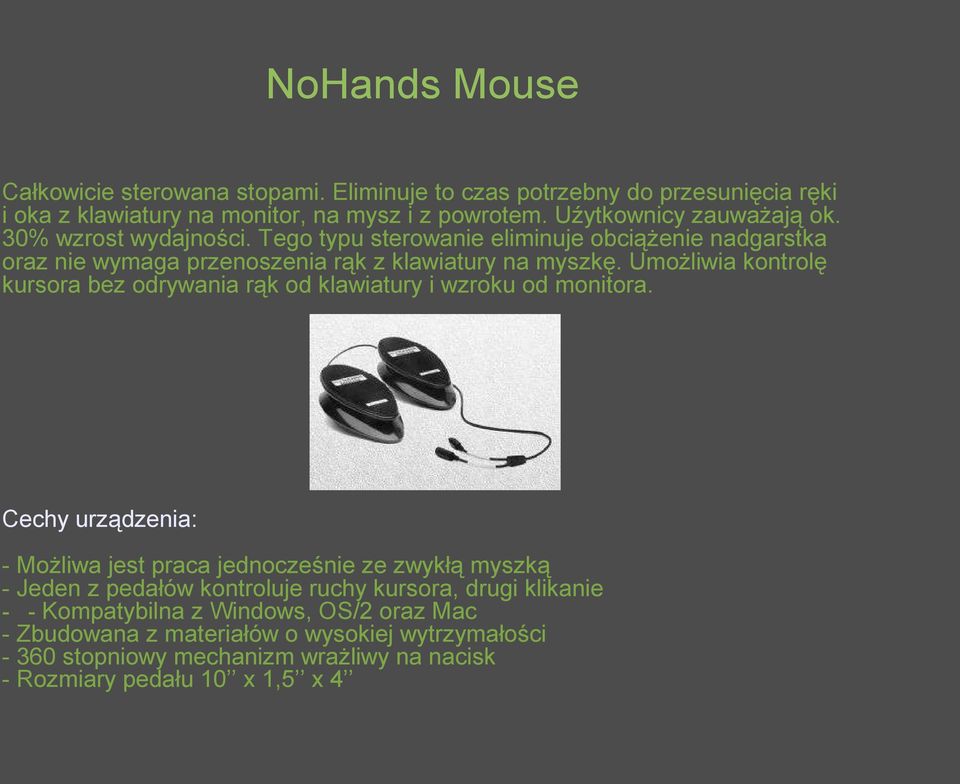

20 NoHands Mouse Całkowicie sterowana stopami. Eliminuje to czas potrzebny do przesunięcia ręki i oka z klawiatury na monitor, na mysz i z powrotem. Uźytkownicy zauważają ok. 30% wzrost wydajności. Tego typu sterowanie eliminuje obciążenie nadgarstka oraz nie wymaga przenoszenia rąk z klawiatury na myszkę. Umożliwia kontrolę kursora bez odrywania rąk od klawiatury i wzroku od monitora. Cechy urządzenia: - Możliwa jest praca jednocześnie ze zwykłą myszką - Jeden z pedałów kontroluje ruchy kursora, drugi klikanie - - Kompatybilna z Windows, OS/2 oraz Mac - Zbudowana z materiałów o wysokiej wytrzymałości stopniowy mechanizm wrażliwy na nacisk - Rozmiary pedału 10 x 1,5 x 4

21 Klawisze myszy Jest to oprogramowanie umożliwiające na sterowanie myszą komputera przy pomocy klawiatury numerycznej komputera. Podczas pracy Klawiszy myszy każdy z numerów odpowiada danemu kierunkowi ruchu kursora. Jest to funkcja darmowa. Istnieje możliwość regulacji czułości klawiszy oraz szybkości poruszania się myszy. W systemach firmy Microsoft funkcja ta włączana jest poprzez Panel Sterowania bądź Ułatwienia Dostępu.

22 Touch Pad Umożliwiają poruszanie myszą poprzez przeciągania palcem po powierzchni. Pod tą powierzchnią znajduje się siatka sensorów, które wykrywają skórę osoby. Touch Pad y wykorzystują technologię zwaną wykrywaniem zaburzenia pola forma wykrywania pojemności. Pod powierzchnią znajdują się dwie warstwy przewodnika, ułożone tak by wytwarzać pole elektryczne. Po dotknięciu powierzchni, opuszek palca zakłóca pole elektryczne, co umożliwia na precyzyjne zlokalizowanie miejsca dotyku, poprzez skanowanie siatki i wykrycie mocy zaburzenia pola elektrycznego na każdym z przewodników.

23 Touch Screens Ekrany dotykowe to powierzchnie z sensorami wykrywającymi nacisk wywołany palcem bądź urządzeniem wskazującym. W przypadku wykrycia nacisku, wykonują funkcje zwykłej myszy komputerowej klik, podwójny klik, przeciąganie. Wymagane jest odpowiednie oprogramowanie komputerowe w celu personalizacji ustawień. Istnieją też monitory ze zintegrowanymi ekranami dotykowymi dostępne dla oprogramowania Windows, Macintosh (w tym G3, G4). Monitory takie wykorzystują analogową technologię rezystancyjną, która udostępnia większą rozdzielczość.

24 Magic Touch Innym rozwiązaniem są przystawki umożliwiające zmienienie zwykłego monitora w ekran dotykowy. Rozwiązania te sprawdzają się doskonale w domu, pracy, szkołach czy instytucjach rządowych, gdzie wymagane są przyjazne użytkownikowi urządzenia wejściowe. Przystawki typu Magic Touch mogą być z łatwością instalowane na jakimkolwiek monitorze i sterować jakąkolwiek aplikacją. Są pomocne dla małych dzieci jako wspomaganie nauki pracy na komputererze.
